Что такое актуатор в автомобиле, как его проверить и отрегулировать

Чтобы повысить мощность мотора, не увеличивая его объёмы, активно используется отработанный газ. Он даёт дополнительную энергию, если направить его под давлением на лопастный механизм, чтобы он раскрутился и захватил побольше воздуха.

Воздушный поток затем подаётся в цилиндры двигателя и помогает переработать топливо. Одной из вспомогательных деталей в этом процессе является актуатор. Что он собой представляет и как устранить различные проблемы, связанные с ним, мы разберём далее.

Как работает защитник турбины

Как мы уже говорили, отработанный газ и воздух, которые захватывает лопастный механизм (или попросту турбина), находятся под давлением. Иногда оно слишком возрастает, и его приходится снижать, сбрасывая лишний газ через специальный клапан – вот, что такое актуатор, и он просто необходим в автомобиле, где стоит двигатель с турбонаддувом.

Принцип работы актуатора заключается в реакции на повышение оборотов турбины двигателя – клапан открывается и выпускает часть выхлопных газов, которые, как вы помните, помогают лопастям раскручиваться. Таким образом, турбина недополучает движущей силы, и давление сбрасывается, не достигая критической отметки.

Всё это происходит автоматически: конструкторы рассчитывают, при какой интенсивности силового воздействия газа на турбину, пора сбросить обороты, и именно по достижении заданной величины срабатывает клапан. Теперь вы понимаете, как работает актуатор и почему его называют защитником турбины.

Если вы просто пользуетесь машиной, ничего в ней не меняя, и вовремя проходите ТО, то можете не беспокоиться – актуатор уже настроен и будет прекрасно работать. Для тех же, кто увлекается тюнингом, особенно затрагивающим функционал турбин и мотора, существует ряд рисков, чего можно избежать, научившись правильно настраивать вестгейт.

Распространённые неисправности вестгейта

Чаще всего с актуатором происходят следующие неприятности:

• ломаются выступы зубчатого колеса привода, отвечающего за активацию клапана;
• не работает электромотор, с помощью которого открываются створки клапана;
• изнашивается мембрана, сохраняющая герметичность вестгейта;
• выходят из строя электронные элементы, сообщающие другим деталям, что пора открывать клапан;
• образуется ржавчина у штока.

Признаки неисправности достаточно разнообразны:

1. В момент разгона автомобиля можно наблюдать синий дым из выхлопной трубы. Как только автомобиль начинает ехать со стабильной скоростью, цвет отработанного газа меняется на обычный.
2. Постоянно валит чёрный или белый дым, независимо от того, меняется скорость или нет.
3. Машина разгоняется медленнее, чем раньше.
4. Увеличивается расход масла, его подтёки можно увидеть на лопастях турбины.
5. Мотор сильно шумит, и слышен скрежет.

Как проверить актуатор турбины

Чтобы проверить актуатор, лучше всего снять турбину целиком и убедиться, что нет ржавчины. Обратите внимание на следующее:

1. Металлический стержень должен свободно перемещаться, отклоняясь не более, чем на 10 мм. и не издавая никаких лязгов и других странных звуков.
2. Мембрана должна быть упругой, целой и не деформированной. Сдвиньте стержень до упора вверх, вставьте пробку в отверстие, связанное с манжетой – если герметичность сохранилась, стержень никуда не сдвинется со своего места. Для верности лучше подождать несколько секунд, чтобы не упустить из виду даже самую маленькую дырочку.
3. Проверкой электронных элементов актуатора занимаются на СТО – для этого нужен ряд специальных тестов.

Все неисправные детали подлежат обязательной замене.

Как отрегулировать актуатор турбины

Теперь разберёмся, как отрегулировать актуатор, чтобы турбины работали продуктивно. К этому стоит прибегнуть, если компрессор стучит, когда мотор останавливается или меняется скорость. Скорее всего, металлический стержень слегка разболтался. Также с помощью настроек добиваются большей производительности.

Перед тем, как настроить актуатор или произвести другие манипуляции с турбиной, подумайте, достаточно ли хорошо вы представляете себе их устройство. Если есть какие-то сомнения, лучше обратиться к специалистам.

Если вы хотите просто увеличить давление, можно заменить пружину или ослабить конец регулятора. В этом случае клапан будет открываться при больших оборотах, чем раньше, но не стоит слишком усердствовать.

Если воздействие окажется непомерно сильным, а актуатор не сработает, это может навредить двигателю и вывести его из строя. Также для повышения давления применяется соленоид, выдающий фальшивые данные по текущему напору воздушного потока. Его ставят перед вестгейтом, чтобы воздух сначала попадал туда.

Настройка актуатора начинается со снятия турбины – вам нужна регулировочная гайка. Есть и автомобили, в которых предусмотрен доступ к ней без демонтажа. Если закрутить её чуть потуже, вы отрегулируете ход штока.

Вам нужно сделать следующее:

1. Снять скобу с металлического стержня и ослабить гайку ключом №10.
2. Против часовой стрелки подкрутить регулировочный винт – для этого можно взять что-то удобное, например, пассатижи. Створка должна закрыться. Стукните по ней слегка – не должно слышаться глубокого звона.
3. Сделать ещё пару витков против часовой стрелки.
4. Вернуть на место скобу и затянуть регулировочную гайку обратно.
5. После установки турбины заведите машину, попробуйте разогнаться и сбросить скорость – вы не должны слышать стука, лязга и скрежета.

Но на этом настройка наддува не заканчивается – нужно произвести калибровку, то есть установить зависимости между показаниями прибора и размером входной величины.

Для этого нужны специальные программы типа Cummins INSITE и диагностическое ПО. С их помощью вы убедитесь, что всё сделали правильно.

Что такое актуатор и как он работает – просто об актуаторах турбин

Содержание:

Что такое актуатор в машине и для чего он нужен

Актуатор турбины – это устройство, которое открывает или закрывает клапан сброса давления выхлопных газов или регулирует положение лопаток в турбокомпрессорах с изменяемой геометрией. Оно бывает пневматическое или электронное, то есть, управляется воздухом или электроникой.

Его назначение – регулировать производительность турбокомпрессора. Делается это разными способами, в зависимости от типа турбины. В простых типах – открывается или закрывается байпас вестгейта и травится давление помимо крыльчатки горячей части. То есть, выхлопные газы проходят не через рабочее колесо, а вылетают мимо его в выхлопной коллектор.

В турбонагнетателях с изменяемой геометрией, актуатор регулирует положение лопаток той самой геометрии. При определенных режимах работы двигателя, он поворачивает лопатки в нужном направлении. Тем самым, изменяется направление движения выхлопных газов относительно лопастей турбоколеса. Это меняет производительность турбоагрегата.

Вывод. Актуатор в турбине является важным элементом. При его неисправности турбокомпрессор не работает должным образом: наблюдается передув или недодув воздуха. Двигатель теряет мощность, увеличивается расход топлива. Простыми словами – мотор из турбированного превращается в атмосферный.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

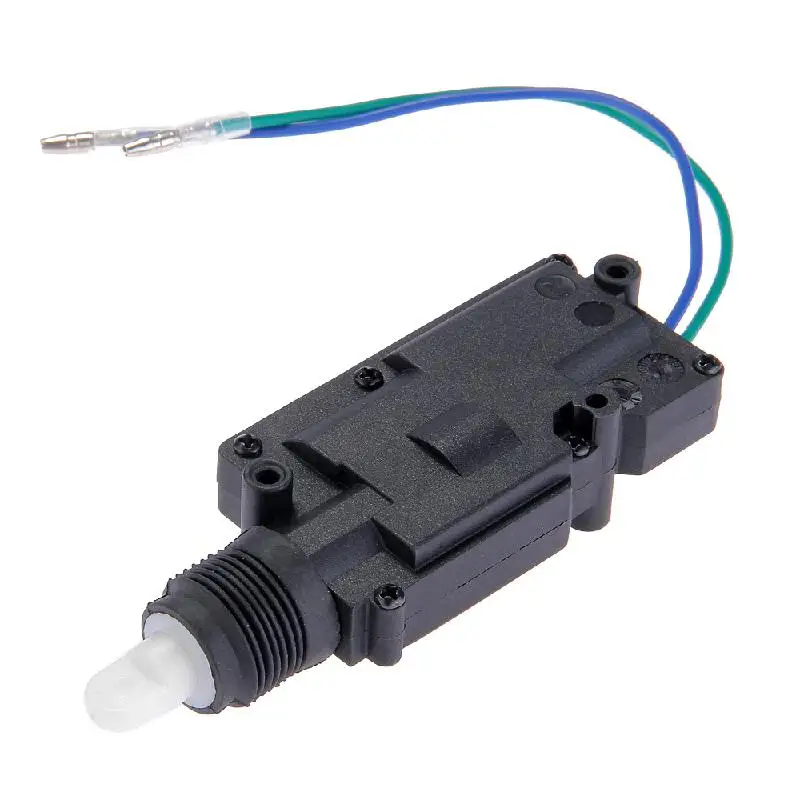

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Предназначение актуатора в автомобиле

В общем случае актуаторами принято считать электромеханическое устройство, содержащее в себе некоторый набор базовых узлов, нужных для выполнения преобразования электросигнала в физическое перемещение с определённым усилием:

• исполнительный электродвигатель, компактный, но мощный благодаря значительной частоте вращения;
• понижающий редуктор, большие обороты ротора электромотора непригодны для непосредственного выполнения задачи, скорость перемещения уменьшается во много раз, при этом во столько же увеличивается развиваемое усилие;
• потенциометр обратной связи, через него электроника узнаёт, в какое угловое положение встал выходной сектор актуатора;
• корпус с креплениями, электрический разъём.

Получается некое относительно универсальное устройство, в зависимости от силовых характеристик способное решать задачи управления узлами автомобиля, например, автоматическим сцеплением, клапаном вестгейта агрегата турбонаддува или простейшим дверным замком.

Центральный замок двери

Типичное применение актуатора, известное большинству автовладельцев – это электропривод замка двери. Для организации системы центрального замка необходимо сформировать сигнал при открывании или закрывании одной из дверей и передать его на остальные.

А когда такая система уже имеется, то можно полностью устранить из неё механический ключ и выполнить её полностью электронной.

Из механики останутся только преобразователи с электромоторами и редукторами, которые, получив сигнал, приложат усилие к тяге замка.

Сцепление

Гораздо более мощная конструкция выполняет практически подобные задачи в механизме управления автоматическим сцеплением.

Такие коробки передач в среде автомобилистов называются роботами, третья педаль при этом у водителя отсутствует.

В нужный момент электронный блок управления коробкой формирует сигнал на выжим сцепления (или наоборот, на замыкание в случае с нормально выключенным сцеплением), который надо реализовать, приложив значительную силу к выжимному подшипнику через вилку. Этим тоже занимается соответствующий актуатор.

Турбина

Агрегат турбонаддува имеет избыточную мощность для обеспечения двигателя воздухом при максимальной нагрузке. В

большинстве случаев большое давление наддува не требуется, но турбина будет исправно его создавать, особенно если расход воздуха мал.

Чтобы избежать такой ситуации, именуемой «передувом», используются два способа – перепуск выхлопных газов мимо горячей крыльчатки (вестгейт), или изменение геометрии турбины с горячей стороны.

В любом случае для этого имеется некоторая тяга, на которую надо контролируемо воздействовать в диапазоне заданного перемещения.

Ранее этим занимались пневматические или гидравлические устройства, сейчас всё сводится к установке актуатора турбины. С его помощью компьютер управления двигателем всегда может обеспечить строго нужную величину давления, отдавая требуемую мощность и не допуская перегрузок.

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Схема для Mongoose 3D

Обращаем внимание на то, как должен вести себя микропереключатель:

1. Когда «заперто» полностью, массы на проводе нет;
2. Во всех остальных случаях, шнур должен быть подключен к массе.

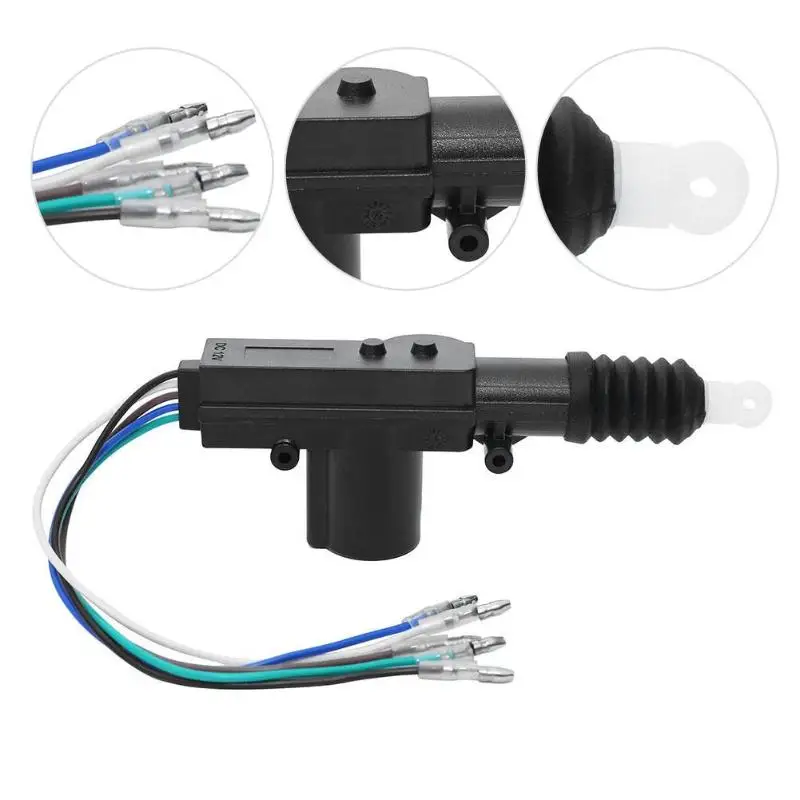

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

Актуатор с микропереключателем, устройство

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Скриншот руководства Mongoose 3D

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Актуатор сцепления

Роботизированные трансмиссии на сегодняшний день устанавливают даже на бюджетные автомобили (Тойота, Пежо, Ситроен, Сузуки и прочие, чьи владельцы зачастую и сталкиваются с проблемами в их работе). В состав системы входит много деталей, одними из которых являются актуатор переключения передач и актуатор сцепления. Они позволяют переключать передачи в автоматическом режиме

Описание работы

Актуатор сцепления — электромеханическое устройство, выполняющее работу по сжатию пружины выжимного диска сцепления. Оно работает в соответствии с командами, поступающими от блока управления трансмиссией. Корпус актуатора состоит из двух половинок. Внутри установлен вал с червячной шестерней. В процессе работы на него действуют три силы — сила в червячном зацеплении, сила компенсационной пружины, а также сила, исходящая от корзины сцепления.

Актуатор сцепления в разрезе

При поступлении сигнала от блока управления происходит перемещение вала, который через рабочий механизм приводит в движение корзину сцепления. Однако, как показывает практика, именно актуатор сцепления чаще других деталей в системе автоматической трансмиссии выходит из строя, лишая автовладельца возможности использовать машину.

Причины выхода из строя актуатора

Наиболее частая причина поломки — выход из строя втулок, которые установлены на оси червячной шестерни актуатора. Они обеспечивают вращение шестерни при выжиме корзины сцепления. Чтобы уменьшить трение, производители наносят на втулки тефлоновое покрытие. Однако ресурс работы втулок достаточно мал, и составляет около 100 тысяч километров пробега. После этого вероятность выхода актуатора из строя значительно возрастает. Дело в том, что в процессе эксплуатации без тефлонового покрытия силы трения возрастают настолько, что актуатор попросту перестает функционировать.

При перемещении шестерни актуатора компенсационная пружина сжимается, оказывая большое усилие на вал и втулки. Это значение составляет 100…150 кг на каждую втулку в зависимости от модели используемого механизма. Учитывая небольшой диаметр втулки, становится понятным, почему они со временем выходят из строя.

Кроме этого, вал актуатора поворачивается на незначительный угол. Поэтому смазка не передается на контактные линии взаимодействия вала со втулкой, из-за чего шарнир работает на сухую.

Методы восстановления работоспособности актуатора сцепления

Самым распространенным и доступными методом ремонта является замена заводских втулок, которые пришли в негодность на точеные бронзовые или латунные втулки.

Подшипники для замены

Другой вариант — покупка втулок китайского производства, подобных оригинальным. Однако так лучше не поступать, поскольку их качество далеко от идеала, и не позволяет им долго функционировать в актуаторе. Ремонт подразумевает замену выточенных втулок, а также устранения выработки на валу актуатора сцепления. Это делается с тем, чтобы добиться плавного и ровного скольжения между упомянутыми деталями.

Однако наилучшим методом ремонта актуатора является замена втулок на шариковые подшипники. Они обеспечивают необходимую твердость, плавность качения, а также имеют свою собственную смазку, которая постоянно находится в их корпусе. При замене втулок на подшипники потребляемый актуатором рабочий ток снижается более чем в 2 раза.

Ремонт актуатора сцепления

Актуатор турбины

Несмотря на куда более ответственные функции, устройство перемещения заслонки вестгейта или изменения геометрии крыльчаток выполнено примерно на том же уровне надёжности.

Имеется электромотор, редуктор, датчик обратной связи. Корпус значительно мощнее, что связано с напряжённым тепловым режимом.

Часто выходит из строя система наружных тяг с наконечниками от актуатора к заслонкам. Это проверяется по наличию нештатного люфта в этих открытых соединениях.

Отказывают сервоприводы, где изнашиваются моторы, редукторы и потенциометры. Возможность ремонта сильно зависит от доступности запчастей. Долго проработавший прибор разумнее заменить в сборе.

Для проверки используется сканер с дилерской программой или её аналогом. Запускается тест соответствующего исполнительного устройства.

Адекватность реакций контролируется визуально, по точности и плавности перемещения тяги, или по датчикам через сканер. Регулировка давления должна происходить в штатном диапазоне.

Когда вестгейты имели пневмопривод, их было достаточно сложно регулировать, но сейчас работа актуатора контролируется ЭБУ через обратную связь по датчикам. Поэтому лишь в отдельных случаях может потребоваться регулировка начального положения тяги после замены устройства

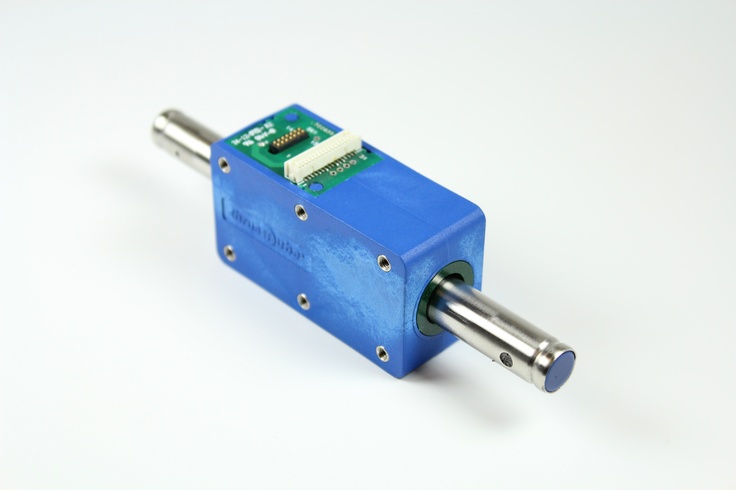

Линейные актуаторы — основные положения, как работает линейный актуатор

Эта обзорная статья дает общие представления о принципах работы линейных актуаторов и рассчитана на тех, кто только начинает работу с ними. Если Вы относитесь именно к этой категории читателей, мы надеемся, что статья даст Вам необходимую информацию и поможет в выборе подходящего актуатора для решения поставленной задачи.

Датчики для актуаторов

Датчики для актуаторов

Датчиками называют устройства, создающие полезный измерительный сигнал на основе отслеживаемого физического процесса. Чаще всего этим процессом является линейное перемещение актуатора, то есть датчик отслеживает положение подвижного элемента – штока или каретки. Датчик линейного перемещения может непрерывно передавать информацию в систему управления или срабатывать в определенных положениях. Таким образом, обеспечивается контроль над актуатором при его работе, то есть, во время выполнения производственных процессов и решения других задач. Использование актуаторов с датчиками позволяет добиться точного и эффективного управления и полностью раскрыть преимущества актуатора как электропривода.

Далее рассмотрим основные типы датчиков для актуаторов.

Концевые выключатели, концевые датчики

Это регулируемые механические датчики, размыкающие или замыкающие электрическую цепь в определенном положении актуатора. Нормально разомкнутый датчик при срабатывании замыкает цепь, и по ней может протекать ток, а нормально замкнутый – размыкает, и ток не протекает. Они могут устанавливаться как на линейно перемещающемся, так и на вращающемся элементе. Регулировка концевых выключателей позволяет ограничить длину хода актуатора с обеих сторон до требуемого диапазона.

Бесконтактный полупроводниковый магнитный датчик, позволяющий отслеживать относительное положение актуатора. Уровень его выходного сигнала зависит от изменения магнитного поля между неподвижным датчиком и подвижной пластиной при их перемещении друг относительно друга. С помощью датчика Холла можно реализовать обратную связь по положению и тем самым обеспечить гибкость управления актуатором.

Потенциометр представляет собой переменный резистор, сопротивление которого зависит от углового или линейного сдвига между подвижным и неподвижным элементами. Неподвижный контакт закреплен с одного конца резистивной катушки или пластины, а подвижный (щетка) перемещается по ней. К потенциометру прикладывается опорное напряжение и при изменении его сопротивления меняется сила тока, являющаяся измерительным сигналом. Потенциометр – аналоговый датчик, значение сопротивления которого однозначно зависит от перемещения и уникально в каждом положении.

Геркон (герметичный контакт)

Бесконтактный электромеханический магнитный датчик. Внутри герметично запаянного стеклянного корпуса геркона находятся язычковые контакты, замыкающиеся при поднесении магнита. Геркон прост, долговечен, бесшумен, но хрупок и имеет умеренное быстродействие.

Датчики доступны для большинства наших актуаторов, для каждой конкретной модели они указаны в списке опций. Обращайтесь к нашим опытным специалистам, они обладают глубокими и обширными знаниями в области линейных приводов и смогут дать необходимые рекомендации по выбору датчиков.

Как подобрать линейный актуатр

Чтобы выбрать подходящий линейный актуатор, необходимо определиться с основными требованиями системы:

• скорость перемещения (м/с, мм/мин, см/мин, мм/с и т.п.)
• усилие перемещения (толкания/втягивания) (Н, кгс)
• длина хода (мм, см, м)
• предпочитаемое напряжение питания (12В, 24В, 220В)
• продольное или поперечное расположение двигателя

Как сделать шустрый линейный привод из мотор-редуктора и старого дисковода

Для управления различными агрегатами в игрушечных машинах необходим линейный исполнительный механизм (привод, актуатор). К примеру, чтобы управлять стрелой ковша на экскаваторе, нужно некое подобие гидравлического цилиндра, работающего от низковольтного напряжения.

Сделать такой линейный привод, к тому же очень быстрый и шустрый, можно из старого компьютерного, двух с половиной дюймового дисковода. Там имеется червячная передача с широким шагом резьбы.

Смотрите видео

Электрический линейный привод: как сделать актуатор своими руками

Линейные приводы используются во всех современных крутых девайсах: 3Д-принтеры, лазерные резчики, ЧПУ. Одним из основных факторов, влияющих на стоимость линейных актуаторов, является линейная направляющая, которая состоит из компонентов, которые поддерживают прямой ход управляемой части устройства (например, набор точных стержней и линейных подшипников).

Цены на компоненты направляющих могут варьироваться от десятков до тысяч долларов в зависимости от их размера и точности. Один из способов обойти высокую стоимость этих компонентов — заменить их механизмом, который преобразует вращательное движение в прямолинейное. Механизм Саррюса, изобретенный в 1853 году Пьером Фредериком Саррюсом, как раз является одним из таких механизмов, которые могут обеспечить идеально ровное линейное движение, и для которых не нужны какие-либо справочные руководства.

В этом проекте для создания недорогого механизма Саррюса используются простые пластины, напечатанные на 3Д принтере или вырезанные лазером, а также пластиковые «живые» петли. Затем, чтобы заставить их двигаться, к ним добавляется шаговый двигатель NEMA 17 и резьбовой стержень. Длина хода привода в этом проекте составляет приблизительно 254 мм, но бОльшая или меньшая версия может быть выполнена путем простого изменения длины соединительных пластин.

Шаг 1: Материалы и приспособления

• Связующая пластина (4 штуки, напечатанные на 3Д-принтере или вырезанные лазером в Шаге 2)
• Пластина двигателя (1 штука, напечатанная на 3Д-принтере или вырезанная лазером в Шаге 2)
• Пластина привода (1 штука, напечатанная на 3Д-принтере или вырезанная лазером в Шаге 2)
• Пластиковые петли (6 штук, куплены мной в McMaster-Carr, парт-номер 1637A713)
• Винты с плоской головкой, резьба 6-32 x 9,5 мм длиной (24 штуки)
• Пресс-гайка, резьба 6-32 (1 упаковка из 25 штук, куплены мной в McMaster-Carr, парт-номер 94674A515)
• Винты с выемкой под шестигранник в головке, M3x0. 5 x 12 мм длиной (2 штуки)
• Шестигранные гайки, M3x0.5 (2 штуки)
• Винты с выемкой под шестигранник в головке, M3x0.5 x 10 мм длиной (4 штуки)
• Муфта вала, 5 х 8 мм (1 штука)
• Шаговый мотор NEMA 17 с монтажными отверстиями с резьбой M3x0.5 (1 штука)
• Гайка Акме M8 (1 штука)
• Стержень с резьбой Акме M8, 300 мм длиной (1 штука)

• Набор шестигранных ключей
• Отвертка
• Плоскогубцы

Шаг 2: Печатаем или вырезаем связующие

Используя прикреплённые файлы, напечатайте на 3Д-принтере, либо вырежьте на лазерном резчике следующие части:

• Связующая пластина (4 штуки)
• Пластина двигателя (1 штука)
• Пластина привода (1 штука)

Свои части я напечатал серым пластиком ABS. Если вы вырежете части лазером, то толщина их должна составить около 6.35 мм. В качестве материала подойдёт дерево, акрил, МДФ или любой другой схожий материал.

Я прикрепляю файлы формата STEP для тех из вас, кто хочет внести в проект свои изменения. Если вы планируете использовать этот электрический привод в реальной машине, вам, вероятно, потребуется добавить свои монтажные отверстия и/или увеличить/уменьшить длину соединительных пластин в соответствии с вашими нуждами.

Шаг 3: Вставляем пресс-шайбы

Вставьте шайбы в связующие, пластину двигателя и привода. Обратите внимание на ориентацию пластин двигателя и привода.

Шаг 4: Установите на связующие пластины петли

Установите петли согласно фотографиям и прочно закрепите их четырьмя винтами с плоской головкой. Не сорвите резьбу слишком большим давлением.

Повторите процедуру и соедините петлёй две оставшиеся связующие пластины. У вас должно получиться два набора соединённых пластин.

Шаг 5: Установите петли на двигатель

Расположите пластину двигателя и два набора связующих как показано на фото. Установите две петли при помощи восьми винтов с плоской головкой.

Шаг 6: Установите петли привода

Расположите пластину привода и связующие пластины как показано на фото. Установите две пластиковые петли при помощи восьми винтов с плоской головкой.

Шаг 7: Устанавливаем гайку Акме

Вставьте два винта с выемкой под шестигранник M3 x 12 мм сквозь связующее привода, как показано на картинке. Опустите на них гайку Акме. Закрутите две шестигранных гайки M3 поверх винтов. Переверните пластину привода. Затяните винты, удерживая гайки плоскогубцами и поворачивая винты подходящим шестигранным ключом.

Шаг 8: Прикрепите шаговый двигатель

На связующее двигателя при помощи четырёх винтов с выемкой под шестигранник M3 x 10 прикрепите шаговый двигатель.

Шаг 9: Прикрепляем муфту вала

Оденьте на вал двигателя 5-миллиметровую муфту вала, затяните винты шестигранным ключом.

Шаг 10: Установите стержень с резьбой Акме

Вкрутите стержень в гайку Акме примерно наполовину. Согните механизм Саррюса таким образом, чтобы вы смогли продеть стержень с резьбой в муфту вала. Затяните винты на муфте вала подходящим шестигранным ключом.

Шаг 11: Запустите механизм

Сборка линейного электропривода своими руками подошла к концу! Теперь осталось лишь подключить шаговый двигатель к контроллеру, и механизм придёт в движение.

Следующая

АвтоэлектрикаРемонт светодиодных ламп автомобиля

Что такое привод смешанной двери и как узнать, нужен ли мне новый?

Дверной привод — это часть вашего автомобиля, о которой вы, вероятно, не часто думаете. Его легко упустить из виду, потому что большинство людей слышат «авторемонт» и сразу же думают о своих тормозах или шинах. Тем не менее, привод смешанной двери выполняет очень важную функцию: он помогает контролировать температуру и поток воздуха в салоне вашего автомобиля. Продолжайте читать, чтобы узнать больше о вашем приводе смешанной двери и о том, как определить, работает ли он не в лучшем виде.



Получить бесплатное предложение



Что такое привод смешанной двери?

Дверной привод представляет собой небольшой электродвигатель в вашем автомобиле, который управляет системой климат-контроля вашего автомобиля. Он выглядит как небольшая пластиковая коробка с несколькими пластиковыми шестеренками внутри. Он настолько мал, что вы могли бы легко поместиться в одной руке, если бы попытались его снять. Однако, если вы не являетесь опытным механиком или техническим специалистом, вам может быть трудно определить его.

У него тоже очень важная работа. Когда вы поворачиваете циферблат, чтобы увеличить или уменьшить температуру или поток воздуха, сигналы проходят через привод смесительной заслонки. Он также управляет антиобледенителями и другими вентиляционными отверстиями.

В вашем автомобиле также может быть два привода смешанных дверей, если у вас более новая модель. Если на заднем сиденье есть регуляторы температуры и интенсивности воздушного потока, то в вашем автомобиле будет два привода смешанных дверей.

Признаки того, что вам нужен новый привод двери Blend

• Стук
  Стук почти всегда можно отнести к неисправному приводу дверцы смесителя. Когда вы заводите свой автомобиль или систему кондиционирования, раздается стук, и именно тогда вы знаете, что вам нужно заменить привод смешанной двери.
• Щелчок
  Еще одним признаком того, что у вас могут быть проблемы с приводом смешанной двери, является щелкающий звук, исходящий из приборной панели. Он может быть громким или слабым, но он будет постоянным и повторяющимся. Звук будет исходить из области, где на приборной панели находятся элементы управления HVAC. Если вы заметили щелчок, немедленно запишитесь на прием к специалисту.
• Любые другие странные шумы
  Существуют другие шумы, которые вы можете заметить и которые могут указывать на наличие проблемы с приводом дверцы смесителя. Если вы слышите гудящий или скрипящий звук, исходящий из центра приборной панели, скорее всего, что-то не так с приводом вашей двери. Эти звуки обычно становятся громче, когда вы включаете кондиционер или меняете температуру. Есть другие странные звуки? Нажмите здесь, чтобы узнать, почему ваш автомобиль может издавать странный шум.
• Непостоянный поток воздуха
  Если поток воздуха, поступающий из вентиляционных отверстий, непостоянен, возможно, возникла проблема с приводом дверцы смесителя. Это происходит из-за того, что заслонка смесителя двигается вперед и назад, отклоняя поток воздуха и вызывая непостоянный поток воздуха, выходящий из вентиляционных отверстий.
• Непостоянная температура
  Если температура воздуха, выходящего из вентиляционных отверстий вашего автомобиля, непостоянна, то есть она меняется между горячим и холодным без прикосновения к элементам управления, это может быть признаком того, что привод вашей двери не работает должным образом.
• Неправильная температура
  Если привод заслонки смешения полностью сломался, вы можете получить неправильную температуру. Попробуйте подавать холодный или горячий воздух, и при нормальных обстоятельствах воздух должен выходить в соответствии с вашими настройками. Если вы пытаетесь выдуть холодный воздух, но он выходит горячим, даже после того, как вы дали автомобилю несколько минут на адаптацию, то это довольно хороший признак того, что вам нужен новый привод двери.

Могу ли я ездить с неисправным приводом двери?

Технически, вы можете безопасно продолжать движение со сломанным или неисправным приводом двери, но мы не рекомендуем делать это в течение длительного периода времени.

Дверной привод не влияет на управление автомобилем, так как он обеспечивает комфорт в основном салоне. Когда он сломается, вы можете заметить странные звуки или у вас могут возникнуть трудности с регулировкой температуры в вашем автомобиле, что может быть очень неудобно. Это может сделать поездку в автомобиле неудобной и раздражающей как для вас, так и для ваших пассажиров. Вот почему мы рекомендуем решать эту проблему, как только она возникает.

---

Поделитесь тем, что вы узнали, с друзьями и семьей!

---

Как записаться на замену исполнительного механизма комбинированной двери Назначение

Если вы имеете дело со сломанным приводом комбинированной дверцы и хотите найти более удобное решение, запишитесь на прием в Wrench! Все, что вам нужно сделать, это перейти на главную страницу нашего сайта или войти в наше мобильное приложение. Вы также можете нажать «Получить бесплатное предложение» в верхней или нижней части экрана, чтобы назначить встречу.

Первое, что нам нужно знать, это какой у вас автомобиль. Если у вас есть учетная запись у нас, у нас уже есть информация о вашем автомобиле. Если у вас еще нет учетной записи, вам нужно будет предоставить нам такую ​​информацию, как год, марка и модель, а также VIN и номерной знак.

Тогда вам нужно будет запросить услугу. Если вы знаете, какая услуга нужна вашему автомобилю, например, замена дверного привода, вы можете просто запросить эту конкретную услугу. Если у вас возникли проблемы с вашим автомобилем и вам нужен наш мобильный механик, чтобы сказать вам, какая услуга вам нужна, вам следует записаться на диагностический прием. Здесь, в Wrench, мы предлагаем сотни услуг по ремонту и техническому обслуживанию автомобилей, таких как замена генератора переменного тока, перестановка шин и замена масла! Все, что вам нужно сделать, это сообщить нам, какую услугу вы хотите.

Как только мы узнаем, какое обслуживание требуется вашему автомобилю, мы рассчитаем стоимость ремонта автомобиля. Наше предложение будет включать оценки как времени, которое потребуется нашему мобильному механику для выполнения услуги, так и стоимости ремонта. С Wrench вам не придется платить никаких скрытых комиссий, потому что мы считаем, что искренность и честность с нашими клиентами — лучший способ завоевать их доверие.

Когда вы примете наше предложение, вы, наконец, сможете выбрать дату, время и место для удобного посещения автосервиса. Самое приятное в наших встречах по ремонту и техническому обслуживанию автомобилей заключается в том, что вы можете получить наши услуги в любом месте по вашему выбору. Некоторым из наших клиентов нравится, когда наши мобильные механики приезжают к ним домой, в офис или даже в местный торговый центр. Что бы вы ни предпочли, просто дайте нам знать!

Когда мы получим ваш запрос, мы вышлем вам подтверждающее сообщение со всеми деталями вашей встречи. Тогда вы сможете сесть и расслабиться со спокойной душой, что ключ прикроет вашу спину. Запишитесь на замену привода смешанной двери с Wrench сегодня!



Получить бесплатное предложение

---

Этот пост также помечен:

Гаечный ключ, Гаечный ключ Среда, Советы по вторникам, Воскресные чтения, Воскресные блоги, Понедельничные блоги, мобильный техник, мобильный механик, автомобильные советы

Электроприводы транспортных средств

Некоторые типы приводов

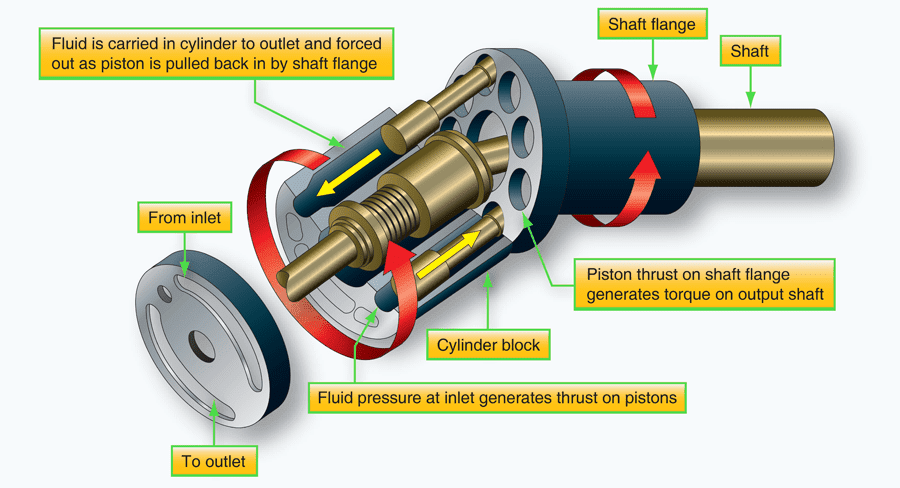

Приводы являются подразделением преобразователей. Это устройства, которые преобразуют входной сигнал (в основном электрический сигнал) в движение. К ним относятся электрические двигатели, пневматические приводы, гидравлические поршни, реле, пьезоэлектрические приводы, тепловые биморфы и электроактивные полимеры.

Стандартные исполнительные механизмы для автомобилей

• Топливный насос

  Топливный насос питается от аккумулятора автомобиля и подключается к ЭБУ двигателя, чтобы обеспечить двигатель топливом под правильным давлением, подходящим для его работы

• Форсунки

  Форсунка представляет собой форсунку с соленоидом, управляемую ECM. Используя количество всасываемого воздуха и обороты двигателя, ECM рассчитывает базовое время впрыска топлива и вычисляет время периода корректирующего впрыска топлива на основе температуры охлаждающей жидкости двигателя, сигнала обратной связи от кислородного датчика во время регулирования с обратной связью,

• Регулятор давления топлива

  Скорость впрыска через инжектор зависит от давления впрыска, времени впрыска и размера отверстия. Поэтому для управления скоростью впрыска топлива посредством текущего времени подключения форсунки с фиксированным размером распылительного отверстия давление впрыска должно оставаться постоянным при любом изменении давления во впускном коллекторе.
• Актуатор холостого хода

  ISA (Активатор холостого хода) устанавливается на корпусе дроссельной заслонки двигателя и регулирует скорость впуска воздуха в двигатель в зависимости от сигнала ECU для управления холостым ходом. Скорость холостого хода регулируется в зависимости от ряда параметров, включая фактический двигатель. число оборотов в минуту, температура охлаждающей жидкости, состояние работы системы кондиционирования воздуха и фар и т. д.

• Свечи зажигания

  Свечи зажигания передают электрическую энергию, которая превращает топливо в рабочую энергию. Система зажигания должна подавать достаточное количество напряжения, чтобы вызвать искру через зазор свечи зажигания. Это называется электрическими характеристиками.

• Катушки зажигания

  Катушка зажигания функционирует как устройство накопления энергии и трансформатор. Он питается постоянным напряжением от генератора переменного тока и обеспечивает импульсы зажигания высокого напряжения для свечей зажигания. В двигателе MFI используется компьютеризированная система зажигания. ECM рассчитывает угол опережения зажигания, опережение опережения зажигания и контроль детонации по сигналам датчиков.

• Рециркуляция выхлопных газов

  Выхлопные газы содержат NOx, которые опасны для центральной нервной системы человека и слизистых оболочек, а также являются основной причиной фотохимического смога во всем мире и, следовательно, во всем мире подлежат все более строгому регулированию вместе с HC и CO. Как CO и углеводороды возникают в результате неполного сгорания, улучшенное сгорание также улучшит характеристики двигателя.

• Управление электромагнитным клапаном продувки

  Транспортное средство вырабатывает пар в топливной системе, такой как топливный бак, и углеводороды являются основным компонентом газа. Для топливного бака требуется система вентиляции, чтобы избежать повышения давления в баке, когда повышенная температура вызывает расширение объема, а затем и результирующее вакуумное давление. Кроме того, требуется система контроля паров газа для предотвращения выброса паров топлива в атмосферу.
• Система регулирования впуска

  Система регулирования впуска изменяет длину впускного коллектора, чтобы улучшить мощность двигателя во всем диапазоне работы двигателя, и, в частности, увеличить мощность двигателя прибл. 10% в диапазоне низких-средних скоростей. Для частой езды в плотном центре города двигатель должен обеспечивать высокую мощность в диапазоне низких-средних оборотов. Движение по шоссе и езда на высокой скорости требуют двигателя с высокой мощностью в диапазоне высоких скоростей.

• Управление охлаждающим вентилятором

  Чтобы максимизировать эффективность охлаждения и минимизировать ток привода двигателя охлаждающего вентилятора, скорость вращения вентилятора радиатора и вентилятора конденсатора регулируется с использованием трех режимов скорости, таких как низкая, средняя и высокая скорость, в зависимости от температуры охлаждающей жидкости. скорость автомобиля, сигнал переключателя кондиционера и сигнал работы компрессора кондиционера.
• Регулятор тока генератора

  При включении фары или нагревательного провода на холостом ходу обороты двигателя мгновенно падают, а затем восстанавливаются из-за увеличения нагрузки на генератор. В это время увеличение электрической нагрузки вызовет быстрое изменение оборотов двигателя, что приведет к вибрации и плохому комфорту. Система управления током генератора зависит от ЭБУ двигателя

• Управление компрессором кондиционера

  Управление компрессором кондиционера Краткое описание Управление компрессором кондиционера используется при ускорении или резком увеличении нагрузки на двигатель, чтобы улучшить ускорение двигателя за счет временного отключения компрессора кондиционера.
