7 лучших автомобильных антенн — Рейтинг 2021

Статья дает возможность автовладельцам ознакомиться с самыми популярными и актуальными моделями автомобильных антенн.

Подробное сравнение ключевых параметров, конструктивных и эксплуатационных особенностей поможет найти ответ на вопрос какие внутренние и внешние автомобильные антенны для радио лучше.

Содержание:

1. Лучшие внутрисалонные автомобильные антенны
2. Лучшие наружные автомобильные антенны

Лучшие внутрисалонные автомобильные антенны

Доступ к радиочастотам в автомобиле возможно осуществить используя автомобильную антенну и магнитолу. Для того, чтобы наслаждаться любимыми радиостанциями в хорошем качестве как можно дольше, следует разобраться с тем, какая автомобильная антенна для радио лучшая.

Антенна автомобильная Bosch Autofun PRO

Bosch Autofun PRO – это внутри салонная антенна повышенной чувствительности. Монтируется устройство на лобовое стекло автомобиля и прекрасно справляется с приемом частот АМ/FM диапазонов.

В комплект поставки изделия входят:

1. Радиоприемный элемент.
2. Пластмассовый корпус антенны, состоящий из трех элементов.
3. Особый гель, предназначенный для заземления электрооборудования.
4. Основной модуль-приемник.
5. Фиксирующие наклейки.
6. Крепеж.

С монтажом антенны не возникает проблем. Производителем предусмотрен специальный ориентир-уголок, который вырезается из корпуса упаковки. Все ограничительные ленты обработаны качественным клеящим составом. На финальной стадии установки важно не забыть о заземлении.

Питание лучше подать с магнитолы. В этом случае принимающее и аудио устройства будут работать синхронно.

Плюсы антенны:

1. Небольшие габаритные размеры 4,5*1,5*4,5 см.
2. Устойчивый качественный сигнал.
3. Высокое качество сборки.
4. Длинный соединительный кабель 3 м.

Минусы антенны:

1. Высокая стоимость.
2. При некорректной установке возможен перегрев устройства.



Антенна Blaupunkt Autofun Pro

Blaupunkt Pro позиционируется как салонная антенна повышенной чувствительности.

Она предназначена для приема сигнала в диапазонах:

1. ДВ.
2. FM.
3. СВ.

Устройство работает от сети постоянного тока с напряжением 12 В. В комплект входят: крепеж (ограничительные полосы, саморезы), принимающий модуль с кабелем 2,9 м (что делает возможным монтаж изделия практически в любое транспортное средство и во все подходящие места), антикоррозийная смазка.

Установка антенны осуществляется быстро и просто благодаря иллюстрированной инструкции.

Плюсы антенны:

1. Качественное разделение радиосигналов благодаря применению контура защиты.

Минусы антенны:

1. Яркая синяя подсветка. Отвлекает в процессе движения в темное время суток. Но при желании её можно отключить.



Антенна активная всеволновая внутри салонная Триада 100 Gold

Антенны модельного ряда Триада 100 имеют форму небольшого цилиндра с минимальной высотой. Предназначены устройства такого типа для установки в салоне автомобиля в углу ветрового стекла или за зеркалом заднего вида.

Корпус изделия выполнен из прочного пластика и обладает двумя лучами-антеннами, которые надежно крепятся к поверхности по средству клеящего состава.

Антенна способна воспринимать частоты АМ, ФМ и УКВ диапазонов. Благодаря мощному усилителю качественный прием сигнала осуществляется на расстоянии до 150 км от источника.

Плюсы антенны:

1. Мало восприимчив к падению напряжения.
2. Способен работать в цепях постоянного тока 9-15 V.
3. Предусмотренный конструкцией двойной фильтр по источнику питания снижает риск возникновения помех от используемой электрической цепи.
4. Высокое качество сборки.
5. Долговечность и надежность.

Минусы антенны:

1. Небольшой кабель питания 2,5 метра.



Антенна активная Триада-150 GOLD

Triada-150 GOLD – антенна для внутреннего использования, которая изготовлена в соответствие с современных технологиями приборостроения. Внешне модель представляет собой круглую шайбу, изготовленную из темного пластика, и два металлизированных приемных полотна, выходящих из ориентированных под 90 или 180 градусов друг к другу точек.

Индикатором правильного монтажа устройства является светодиодный сигнал. В комплект также входит специальный коаксилиновый кабель.

Триада-150 GOLD обладает 2 режимами работы:

1. «Городской режим» — обеспечивает наивысшую степень помехозащитен на частотах в диапазоне от 88 до 108 МГц.
2. «Загородный режим» — включается мощный усилитель сигнала, который позволяет улавливать сигнал на большом расстоянии от города.

Переключение между режимами осуществляется с помощью специального тумблера на устройстве.

Триада-150 GOLD – это лучшие автомобильные антенны для внутреннего применения. После анализа отзывов и эксплуатационных характеристик можно уверенно заявить, что данная модель значительно превосходит аналоги Bosch и Blaupunkt.

Плюсы антенны:

1. Мощный усилитель с большим интервалом.
2. Сбалансированный и качественный прием на удалении от станции транслятора до 150 км.
3. Изолированный кабель питания.
4. Высокое качество сборки.

Минусы антенны:

1. Соединительный кабель обладает длинной всего 2,5 м.



Лучшие наружные автомобильные антенны

Производителями на рынке представлены не только популярные образцы внутренних антенн. Большой популярностью пользуются наружные устройства. Они обладают одним явным преимуществом.

Многие из моделей такой радиотехники способны принимать и обрабатывать волны стандарта DV.

Антенна AVEL AVS001DVBA 020A12 Black

Активная антенна Авель АВС 001 – это устройства для улавливания электромагнитных импульсов радиосигналов и их преобразования в электрический сигнал. Которой в дальнейшем воспринимается устройством вывода информации. Монтаж антенны осуществляется на внешние поверхности транспортного средства.

Работает Авель АВС 001 в цепях постоянного тока с напряжением 12 вольт.

В комплект поставки входит:

1. Приемник со встроенным усилителем, корпус которого имеет форму акульего плавника.
2. Соединительный кабель длинной 5 м.
3. Крепежные элементы и приспособления (двойной фиксатор магнит).

Устройство предназначено для применения в легковых автомобилях. Формат воспринимаемых радиосигналов – DVB-T/DVB-T2.

Плюсы антенны:

1. Высокое качество сборки.
2. Оригинальные внешний вид.
3. Хорошее качество сигнала.
4. Надежная фиксация на кузове авто.

Минусы антенны:

1. Маленький выбор цветовых решений корпуса.



Триада MA 275 FM антенна автомобильная

MA 275 – это пассивная автомобильная антенна наружного применения. То есть монтируется на корпус транспортного средства с внешней стороны. Основной её задачей является улавливание УКВ, АМ и FM, трансформация их в электрический сигнал, усиление и передача потребителю (радиоприемнику).

Устройство обладает компактным размером и выполнена в форме продолговатого цилиндра на плоской подставке. Для крепления антенный к крыше автомобиля в подставку вмонтирован магнит диаметром 72 мм.

Современная микросхема и мощный усилитель обеспечивают устойчивый прием устройству на расстоянии до 50 км от источника сигнала. Модель оснащена соединительным кабелем. Его длина составляет 2,5 м.

Плюсы антенны:

1. Качественная сборка.
2. Компактные габаритные размеры.
3. Встроенный инвертор УКВ частот позволяет без модификаций радиоприемника прослушивать волны данной частоты.

Минусы антенны:

1. Недостаточная длина кабеля.
2. Относительная малый радиус покрытия.



Триада MA 86-02 FM антенна автомобильная

Triada MA 86-02 является наружной съёмной автомобильной антенной. Крепится устройство к металлическим частям кузова транспортного средства с помощью магнита повышенной мощности (диаметром 8,6см).

Передача трансформированного электромагнитного сигнала от приемника к магнитоле происходит по 3 метровому коакселиновому кабелю. Само устройство представляет собой опорную платформу д90 мм, с выходящим из нее обрезиненным прутком-антенной длиной 700 мм.

Модель предназначена для приема и обработки сигналов следующих типов:

1. ФМ.
2. АМ.
3. DV (автомобильный ТВ сигнал высокого качества).
4. УКВ.

Мощный усилитель с большим диапазоном частот позволяет осуществлять устойчивый прием сигнала до 150 км.

Плюсы антенны:

1. Качественный прием сигнала на большом расстоянии от источника.
2. Большая длина антенны позволяет избежать большого количества помех.
3. Качество материалов на высоком уровне.

Минусы антенны:

1. Короткий кабель по сравнению с прямыми конкурентами.



Связанные материалы:

наружная активная, какая лучше для авто, внутренняя автомобильная для магнитолы, внешние автоантенны в машину для радио, антенный адаптер на стекло, рейтинг, FM, какую выбрать, установка, схема, как усилить, подключить, устройство, поставить, выдвижная внутрисалонная, настройка, хорошая, удлинитель на крышу, GSM, пассивная на водосток

Антенна для автомагнитолы предназначена для улавливания и усиления радиосигналов, передачи данных головному устройству, согласования типов волн.

При выборе учитывают технические характеристики и дополнительные функции приспособления. Антенны для магнитолы можно устанавливать своими руками.

Виды автомобильных антенн

Устройства такого типа классифицируются по способам монтажа, функциональным возможностям и вариантам размещения.

Внешние и внутренние

Новые автомобили оснащают внешними антеннами для приема высокочастотных радиосигналов. Они вписываются во внешний дизайн машины, имеют оптимальные технические характеристики. Наружные устройства отличаются лучшими рабочими данными. Внутрисалонные антенны защищены от кражи и порчи, они имеют встроенные усилители, подключаемые к бортовой сети. Это позволяет увеличить дальность действия. Сейчас эти преимущества не играют важной роли.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Подключать активную антенну можно с помощью сигнального кабеля. Устройства сейчас редко подвергаются краже, что объясняется низкой стоимостью. При выборе антенны для автомагнитолы учитывают такие отрицательные качества внутренних моделей:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

• уменьшение полезного пространства лобового стекла, и без того загроможденного разными гаджетами;
• чувствительность к помехам, издаваемым навигаторами, сотовыми телефонами и охранными системами;
• ненадежность фиксации устройств.

Активные и пассивные

По способу приема и обработки сигнала приборы делятся на 2 типа:

1. Пассивная антенна для авто. Этот вариант хорошо подходит для использования в городских условиях. Он устойчив к сторонним сигналам, что обеспечивает стабильную работу.
2. Активные автомобильные антенны. Используются при междугородних поездках, т. к. низкокачественный радиосигнал нужно усиливать. Однако усилитель одновременно работает и с помехами, что ухудшает качество звука. При улавливании большого количества сторонних сигналов полезные радиоволны не преобразуются в звук. Использование простых устройств, не имеющих усилителей, в городах приводит к исчезновению сигнала.

Пассивные антенны рекомендуется устанавливать в крупных городах, где расположены отдельные радиоточки. Любителям езды на большие расстояния подойдут активные модели с регулируемыми усилителями.

Штыревые и рамочные

Штыревые модели устанавливаются на стекло или крышу автомобиля. Они имеют вид цельного или складного штыря. Приборы удобны в установке и эксплуатации. Они отличаются компактными размерами и надежностью. Имеется вариант размещения антенны на водосток автомобиля или бампер. Это позволяет усилить принимаемый сигнал. Существенным недостатком является необходимость прокладки кабеля через салон. Кабель заземляют, заземление соединяют с массой.

Рамочные активные антенны для автомагнитолы — конструкции, состоящие из одного или нескольких витков кабеля. Провода образуют рамку нужной формы — прямоугольника, круга или квадрата. Плоскость отличается максимальной силой приема и излучения сигналов. Рамочная антенна включается в схемы медиаустройств, работающих во всех волновых диапазонах.

Как выбирать изделие

Выбрать лучшую автомобильную антенну для радио можно, учитывая такие моменты:

1. Целостность упаковки. Отсутствие коробки свидетельствует о неправильной транспортировке изделия. Автоантенна, перевозимая без защитного материала, может повредиться.
2. Наличие сопроводительной документации. Инструкция по монтажу и использованию изделия должна быть представлена на русском языке. В состав документа включают схемы обустройства электрических цепей, описание вариантов подключения, технический паспорт.
3. Качество основного разъема. Выбор этого параметра влияет на силу принимаемого сигнала.
4. Комплектация. Все изделия, необходимые для установки прибора в машину, должны входить в комплект. В противном случае их придется подобрать и купить отдельно.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Как подключить и установить

При установке антенны на автомобиль и настройке прибора выполняют такие действия:

1. Выбирают место монтажа. Рекомендуется размещать устройство в центральной части крыши. Это препятствует искажению улавливаемых сигналов. Внутренние модели устанавливаются на заднем или лобовом стекле.
2. Подключают питающий кабель. При составлении электроцепи используют предохранитель на 5 А.
3. Подсоединение антенного провода. Подключение автомобильной антенны к медиасистеме осуществляется скрытым способом. К кузовным компонентам кабели прикрепляются пластиковыми стяжками.

После того как прибор будет подключен и настроен, можно приступать к выбору и сохранению радиостанций.

Автомобильные антенны для радио FM-диапазона: наружные и внутрисалонные

Автомобильная антенна нужна, прежде всего, для того, чтобы при приёме радиостанций в FM-диапазоне из вашей автомагнитолы доносилась музыка, а не шум и треск. Но как выбрать лучшую автомобильную антенну для радио из большого количества вариантов исполнения и фирм производителей, чтобы не купить первую попавшуюся? Читайте наш обзор автоантенн и смотрите видео.

На рынке представлено так много видов автомобильных антенн для радио, что в них легко запутаться и сделать неправильный выбор при покупке: наружные (внешние) и внутрисалонные автоантенны, пассивные (без усилителя) и активные. Сперва мы рассмотрим все виды автоантенн по-порядку, а в конце этой статьи вас ожидает хороший видео-обзор, который поможет вам выбрать лучшую автомобильную антенну для радио FM-диапазона.

Также рекомендуем ознакомиться с нашей инструкцией, как правильно устанавливать и подключать автомагнитолу.

Антенна автомобильная наружная (внешняя)

Наружные автомобильные антенны для радио FM-диапазона чаще всего устанавливают на крышу, на капот или на задний бампер. По способу крепления внешние антенны бывают:

• врезными;
• на магните;
• с механическим креплением.

Врезные автомобильные антенны

Лет 20-30 назад наиболее популярным типом наружных автомобильных антенн для радио была врезная телескопическая антенна, установленная на переднем крыле машины. Не смотря на достоинства, такие, как уверенный приём радиосигнала в различных условиях, можно отметить следующие недостатки внешних телескопических автомобильных антенн:

1. Сложность конструкции и невысокая надежность. Отверстие на крыле, в которое врезается такая антенна, достаточно быстро становится очагом коррозии.
2. При движении не следует выдвигать антенну полностью, иначе возможна ее поломка от напора воздуха. Лучше её выдвинуть до уровня крыши и не более.
3. Со временем секции телескопической автомобильной антенны разбалтываются, ржавеют, электрический контакт между ними нарушается и в радиоприемнике появляется треск. Рекомендуется периодически смазывать ее графитовой смазкой.

Наружные телескопические автомобильные антенны для радио бывают автоматическими и полуавтоматическими (получившие в последнее время широкое распространение). По конструкции они очень похожи, так как в обеих для выдвижения и складывания используется электродвигатель с редуктором. Отличаются такие антенны лишь способом управления двигателем:

• Полуавтоматические автомобильные антенны для радио – выпуск и складывание автоантенны осуществляется водителем, нажатием специальной клавиши на панели приборов;
• Автоматические автомобильные антенны самостоятельно выдвигаются при включении автомагнитолы и убираются при ее выключении. Для управления такой антенной нужен специальный контакт в разъёме автомагнитолы, который есть практически во всех современных моделях.

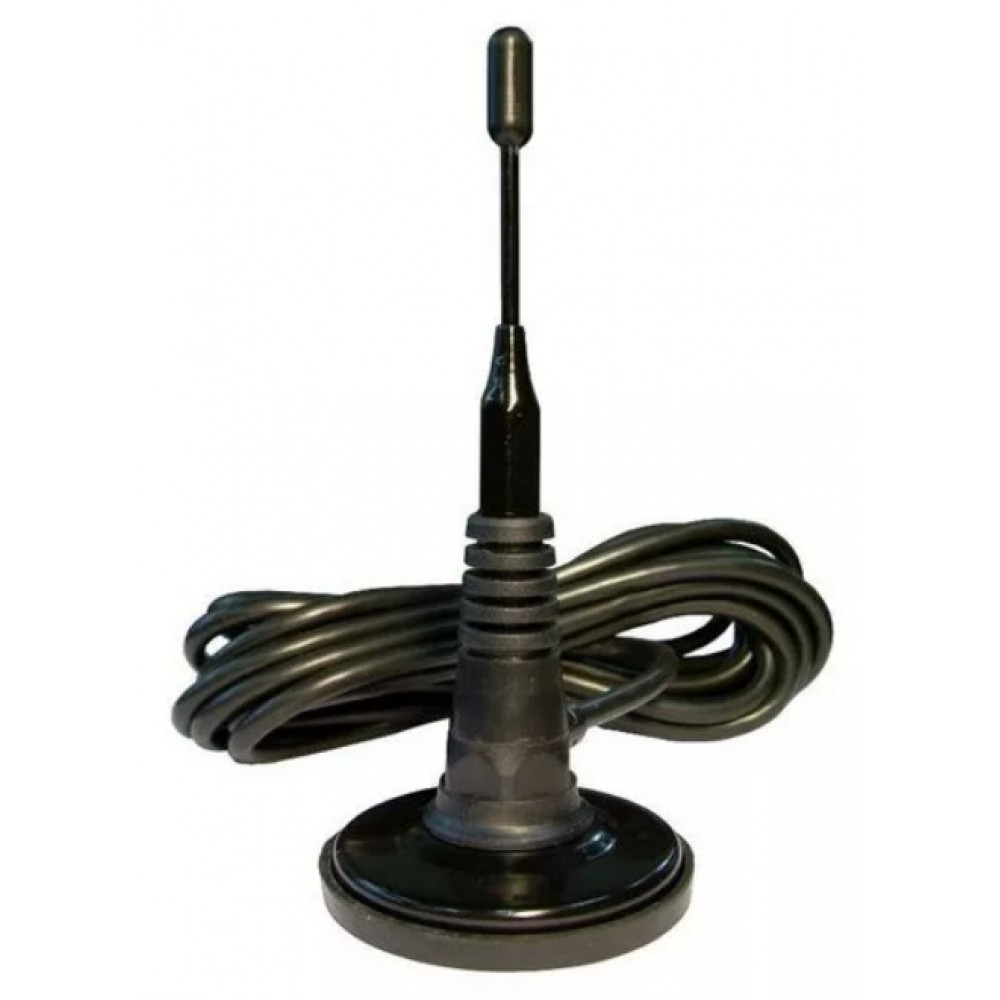

Наружные автомобильные антенны на магните

Ещё одним популярным видом внешних автомобильных антенн для радио FM-диапазона являются автоантенны с магнитным креплением.

Наружные автомобильные антенны на магните имеют следующие достоинства:

• очень простая конструкция;
• лёгкость в установке;
• невысокая цена.

К недостаткам автомобильных антенн на магните можно отнести их относительно небольшую длину, что сказывается на качестве звука в сложных условиях приёма радиосигнала, и необходимость убирания антенны в салон на ночь.

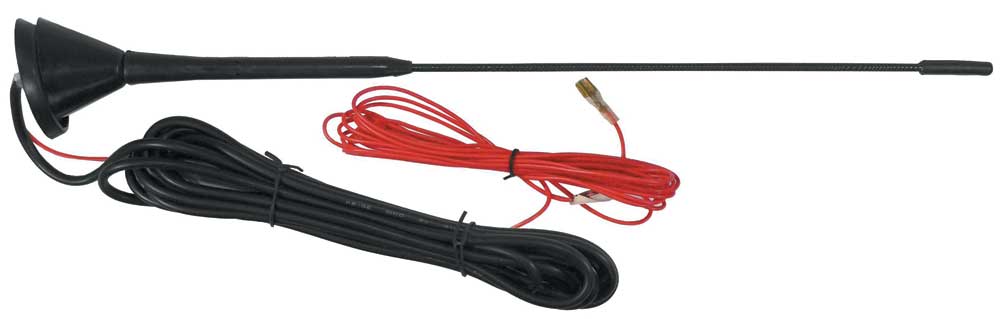

Штыревые автомобильные антенны с механическим креплением

Другой достаточно распространенный вид внешних автоантенн для радио – штыревые автомобильные антенны на крышу или на бампер, выполненные из цельного металлического прутка.

Наружные автоантенны такого типа дешевле и надежнее телескопических, их труднее сломать, но и компактностью они не отличаются.

Обычно штыревые автомобильные антенны закрепляют на крыше за водосточный желобок или на заднем бампере. Последний способ дает наилучший результат по радиоприему в FM-диапазоне, поскольку антенну можно сделать длиннее.

Дополнительного шума эта автомобильная антенна практически не вносит, поскольку набегающим потоком воздуха шум сносится назад. Недостатком этого варианта считается необходимость прокладки длинного экранированного кабеля через багажник и заднюю часть салона автомобиля, причем он нарушает согласование антенны со входом приемника автомагнитолы. Разумеется, надо следить, чтобы стержень нигде не касался кузова автомобиля, а экранирующая оплетка была надежно соединена с “массой”.

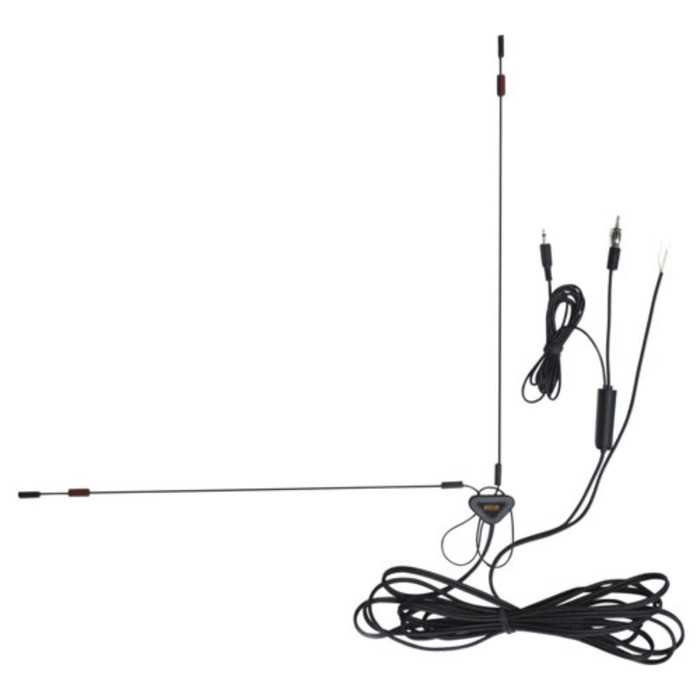

Внутрисалонные автомобильные антенны

Особняком стоят внутрисалонные активные автомобильные антенны для радио. Обычно они закрепляются на лобовом стекле возле зеркала заднего вида или в правом верхнем углу.

Салонные автомобильные антенны, как правило, оснащены собственным ВЧ-усилителем, поэтому их стоимость обычно несколько выше наружных автоантенн. К тому же активные внутрисалонные антенны требуют подключения электричества для питания усилителя радиосигнала.

Не смотря на обозначенные недостатки, активные внутрисалонные автомобильные антенны имеют неоспоримые преимущества перед своими конкурентами:

1. Эффективность приёма радиосигнала в FM-диапазоне как в городе, так и на трассе (автоматическая регулировка усиления сигнала или переключатель город/трасса).
2. Внутрисалонные автомобильные антенны не ухудшают аэродинамические характеристики автомобиля.
3. Они не требуют обслуживания и недоступны хулиганам.

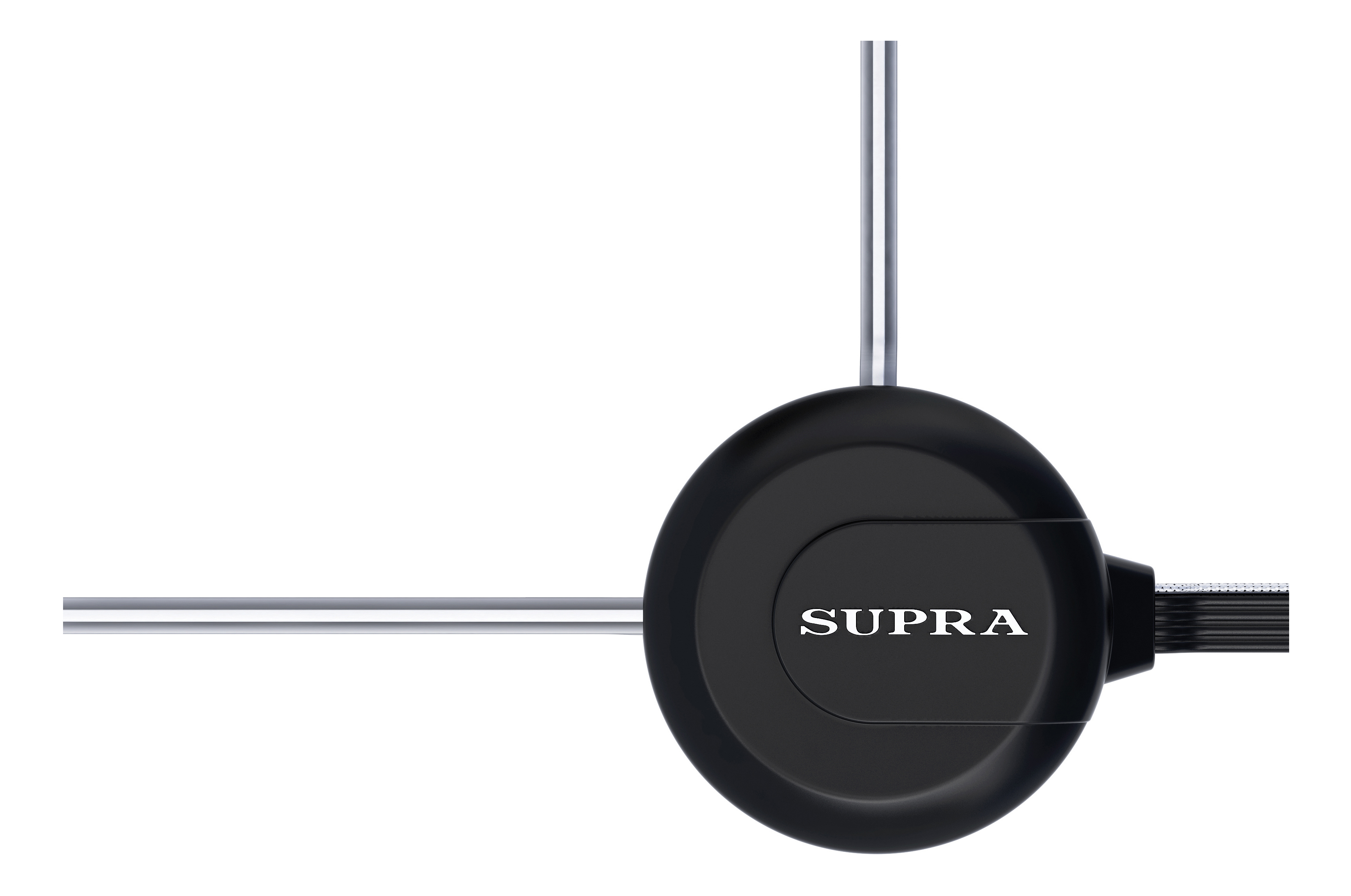

На российском рынке хорошо зарекомендовали себя активные внутрисалонные антенны под следующими торговыми марками:

• Триада;
• Скат;
• ATM;
• Bosch;
• Blaupunkt;
• Hyundai;
• Supra.

Выбирая автомобильную антенну, обязательно учитывайте условия эксплуатации машины. Так, внутрисалонные антенны не подвергаются внешнему воздействию, однако для их подключения необходимо электропитание. А наружные автомобильные антенны отличаются высокой чувствительностью и простотой конструкции, но они имеют низкую надежность и подвергаются воздействию внешних факторов.

И в завершении статьи предлагаем посмотреть видео-обзор автомобильных антенн для радио FM-диапазона от профессионалов.

Видео-обзор автомобильных антенн для радио

Почему магнитола плохо ловит радио?

   Наш эксперт Станислав Боуш Рассказывает:

Коротко об эксперте: окончил физмат школу, выпускник университета ЛЭТИ по специальности Радиоприемные устройства, окончил аспирантуру. Занимается радиосвязью с 1984 года.

Это первая часть. Вторая часть про питание активной антенны — ЗДЕСЬ!

Антенны должны принимать радиоволны и передавать их в магнитолу, но иногда что-то пошло не так, и из вашего радиоприемника вместо чистых звуков песни издается жуткий хрип, а при воспроизведении  CD все замечательно.

—Виновата антенна, —  решаете Вы. Иногда это так, антенна виновата, а иногда — нет. Иногда виновата магнитола. А иногда — ни антенна, ни магнитола не виноваты. Что же тогда? Читайте ниже!







1. Ситуация первая. Взято Отсюда.  Далее как пишет Автор: «Поменял намедни медиацентр 2 диновый на новый- старый за 7 лет тупа развалился, хотя радио отменно работало. Так вот. Воткнул в антенный разъем штатный кабель, но радио просто отвратительно стало ловить. Такое ощущение, что антенны нет. Сигнал плавает конкретно. Может что повредил, когда менял?»

Ответ ему дает другой автовладелец. Взято Отсюда. «Столкнулся с такой проблемой, что плохо ловит радио, поначалу грешил на антену, решил разобрать посмотреть что там да как. Снял разобрал, но внутри все оказалось очень прилично, ничего нигде не сломано, не заржавело, начал думать что образовались микро трещены в плате, и нужно все это дело пропаять, Сходил в телеателье, где я услышал ответ что все нормально ничего пропаивать не нужно. Пошел домой начал штудировать интернет в поисках ответа на свою проблему, все писали только одно пропаять пропаять и все. И тут я значит совершенно случайно наткнулся на один форум, где узнал про то что в антенне стоит усилитель который питается от штатной магнитолы через разъем куда вставляется антенна, а при замене этой магнитолы как например в моем случае на пионер усилитель перестает работать так как на обычных магнитолах через разъем куда вставляется антенна не проходит ток. Получается нам просто нужно запитать заново усилитель и у на должно все заработать».

Итак, что же произошло в этих двух случаях? А ничего не произошло — не подали на антенну питания, она и не работала, вот и прием плохой. Почему так случилось? Во-первых, Авторы не знали, что антенна на их авто активная, то есть с усилителем. а усилитель без питания не работает. Во вторых, на их новых магнитолах отсутствовала функция включить ПИТАНИЕ АНТЕННЫ.

Что же делать в этом случае? Плохой вариант решения проблемы взят Отсюда: «Как эта схема работает и почему так всё плохо с радио не понятно. Поэтому я решил просто закоротить вход с выходом. Т.е. сделать из активной антенны пассивную.» Да, конечно Радио будет работать в этом случае, но ни о каком дальнем приеме речи уже нет. Вот картинка, синий провод припаян автором:

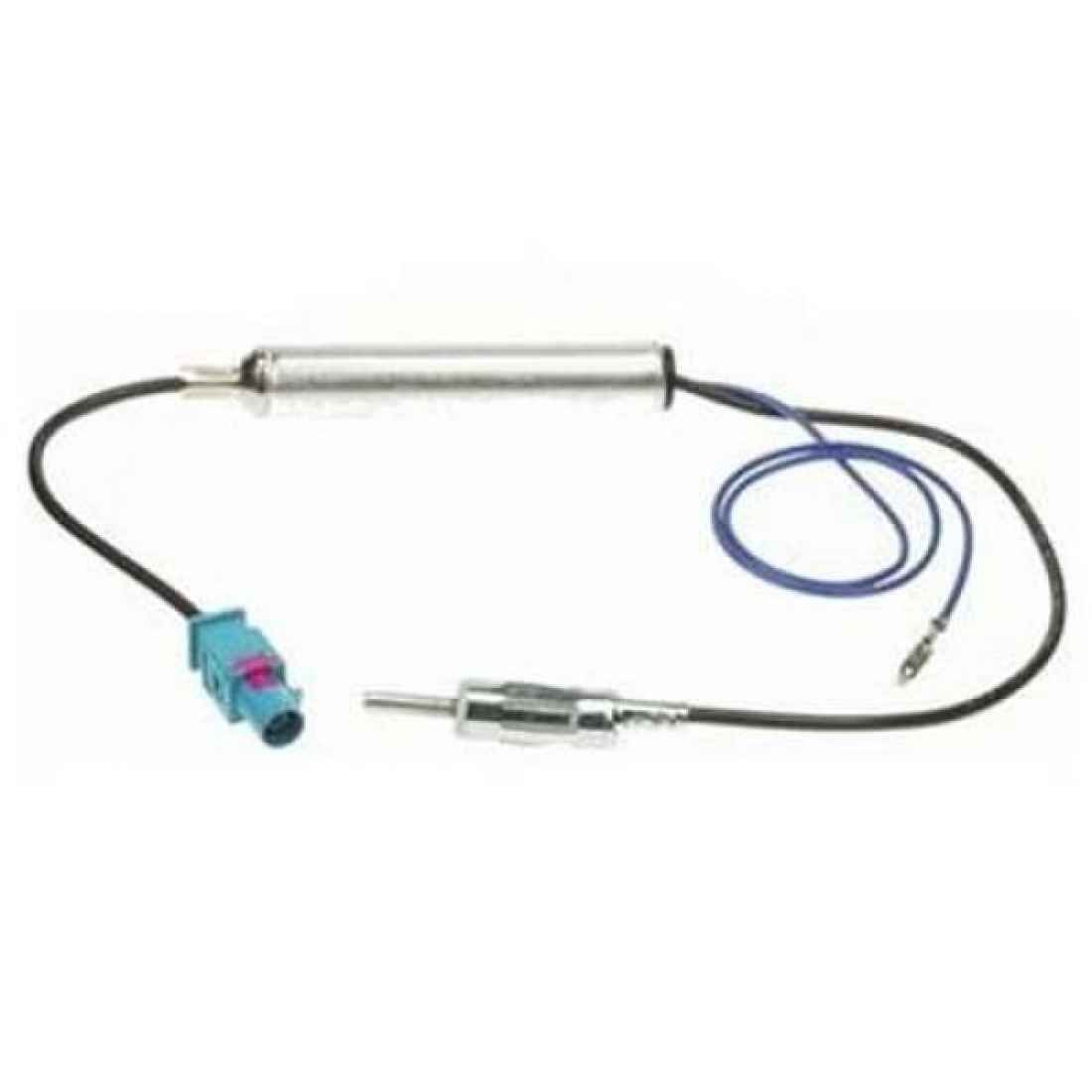

Второй вариант взят Отсюда: «на антенну подключаем +12V через дроссель….на магнитолу через конденсатор» Вот картинка того, что получилось:

Понятно, что не каждый автовладелец «на Ты» с паяльником, и может самостоятельно спаять такой переходник. К счастью, его можно купить. Например, Такой — Триада310. Установка переходника занимает считаные минуты, естественно, при наличии возможности добраться до задней поверхности магнитолы. Итак, антенна подключается во входное гнездо, выход переходника — в магнитолу, на переходник подается напряжение +12 вольт со специального выхода магнитолы, на который приклеена бирка «Ant».



Мы разобрали первый случай.


2. Вторая ситуация. Антенна все-таки вышла из строя. В этом случае необходимо антенну заменить или установить вместо нее внутрисалонную. Замене антенны посвящена отдельная  статья ЗАМЕНА АНТЕННЫ НА ИНОМАРКЕ.  Как определить, что виновата именно антенна? Очень просто. Отъедьте подальше от города, километров на 30, чтобы прием стал плохим. Воткните вместо антенны в гнездо магнитолы провод длиной 1,5-2 метра (двери машины должны быть при этом открыты). Если прием улучшился, значит, надо менять антенну, ведь ездить с открытыми дверями автомобиля невозможно, а антенна для того и предназначена, чтобы подать сигнал внутрь корпуса автомобиля.

Для тех, кто не знает: металлический корпус сильно экранирует, не пропускает сигнал радио внутрь авто. Поэтому антенна должна быть снаружи или на лобовом стекле. Внутрисалонная антенна устанавливается на лобовом стекле без тонировки, на расстоянии 5 см от верхней кромки,  параллельно поверхности земли, или, как в случае с антенной Триада-190, точно по инструкции для дальнего и сверхдальнего приема.

Если замена антенны очень трудоемка — необходимо разобрать полмашины, снять обшивку, можно установить антенну на стекло, например, одну из Этих ВНУТРИСАЛОННЫХ АНТЕНН.



3. Ситуация номер три.

Китайские производители выпустили миллионы красивых магнитол, которые плохо принимают радио. Причина — они использовани неправильно спроектированную микросхему. Ничто не ново под луной — пятнадцать лет назад точно так же прокололась известная японская компания SONY, выпустив свои первые CD автомобильные ресиверы. Знатоки наверное помнят это чудо со съемной панелью без единой кнопки, только пульт. Радио эта Сонька не принимала категорически. Сейчас масштаб бедствия в десятки раз больше.

Это ВИДЕО рассказывает что делать если Магнитола плохо принимает радио. Чаще всего — сделать ничего нельзя. Китайцы выпустили море плохих магнитол. Но если вы посмотрите Видео, то узнаете как можно побороться за звук. Коротко, попробуйте либо установить любую пассивную антенну (лучше с длиной прутка 70 см или ВА-63) в связке с  усилителем Триада-304, либо  активную внутрисалонную антенну Триада-190.







4. Ситуация номер четыре.

В плохом приеме виноват видеорегистратор (его зарядное в прикуриватель излучает в эфир гиганское количество шумов) или же дешевая автомобильная USB зарядка. Что вам важнее — Радио или Видеорегистратор, решать Вам, малоумящих штатных  зарядок практически нет (идущих в комплекте регистратора). Мои рекомендации на этот случай — заменить штатную зарядку видеорегистратора на хорошее дорогое USB в прикуриватель. Например, Такое. Оно шумит в эфир  значительно меньше.

Далее я привожу мою очень давнюю статью  «Помехи радиоприему в автомобиле».

Основным источником радиопомех в автомобиле может являться сам автомобиль, а именно: система зажигания, сигнализация, электродвигатели дворников, стеклоподъемников, печки, вентилятора и т.д. Лучший способ избавиться от таких помех—следить за исправностью соответствующего электрооборудования. Во многих автомобилях есть фильтр радиопомех—он также должен быть в рабочем состоянии. При установке магнитолы ее «плюс» желательно подключать к отдельному идущему напрямую через предохранитель проводу, который подсоединяется прямо к аккумулятору или специальному выводу для радиоаппаратуры. Провода питания магнитолы должны иметь соответствующее суммарной мощности радиоаппаратуры сечение (определяется, как правило, выходной акустической мощностью усилителя магнитолы и ни в коем случае не меньше 0,75 мм2. Скрутки проводов при подсоединении недопустимы — пользуйтесь специальными клеммами. Если у вас автомагнитола при радиоприеме изрядно шумит — для начала попробуйте поменять место подсоединения плюсового или минусового; вывода магнитолы (антенны), поскольку от этого же провода может запитываться, например, сигнализация или пейджер сигнализации.

Попробуйте сравнить прием на разных длинах волн при включенном и выключенном зажигании при работающем и неработающем двигателе. Иногда источником сильных помех может быть блок управления инжектором, отмечены случаи, когда сильно «шумит» зарядное устройство для радиотелефонов, электронные или электромеханические часы, в том числе в зеркале заднего вида.
«Земляной» вывод магнитолы и акустики желательно заземлить одним солидным болтом на корпус автомобиля.

При применении тонирующей пленки на лобовом стекле  существенно уменьшается радиус уверенного приема внутрисалонной антенны (не путать с затененной фабричным способом верхней кромкой стекла!).

Помните, что если Вы хотите слушать музыку без помех — нужно принять во внимание наши рекомендации. Таким образом, для улучшения приема Вам нужно купить одно из трех изделий:







Сценарий ролика на Youtube:

1. Почему магнитола плохо принимает Радио Часть 2.
2. В прошлом видео «Почему магнитола плохо принимает Радио» мы рассказали, что из Китая поступили миллионы магнитол с плохим качеством приема. Это произошло из-за неправильно спроектированного и изготовленного тюнера. И мы рассказали, что делать в этом случае для улучшения приема.
3. Однако, есть еще одна очень частая причина, которая возникает при замене штатной магнитолы.
4. Итак, Вы решили поменять свою устаревшую магнитолу на современную, на андроиде, с телевизором, с USB входом.
5. Вы демонтируете (снимаете) магнитолу из штатного места, вынимаете разъемы, в том числе радио разъемы ФМ. Вот они на фото. Разъемы называются FAKRA.
6. Антенный кабель.  Вы отрезаете штатный разъем Факра и меняете его на обыкновенный штекер радио ФМ.
7. Вот на такой штекер радио ФМ.
8. Штекер вставляете в антенное гнездо с задней стороны магнитолы. Перепутать невозможно.
9. Ошибка! Дело в том, что если штатная, установленная на автозаводе, антенна — активная, то на нее подается питание 12 вольт по центральной жиле кабеля.
10. А у Вашей новой магнитолы такой функции нет! Она не подает питание на антенну. И антенна не работает! Поэтому магнитола плохо принимает радио, дальность действия маленькая, динамики хрипят из-за плохого приема.
11. Что делать? Вариантов несколько. Можно, как показано на фото, разобрать активную антенну и соединить вход с выходом. Это не очень хороший вариант, но он работает.
12. Можно подать питание от бортовой сети автомобиля 12 вольт на антенну при помощи самодельного устройства – называется инжектор питания. Вот его схема.
14. Можно заменить антенну на аналогичную, но с отдельным проводом питания и подать питание от новой магнитолы. На магнитоле есть специальный вывод питания антенны. Он указан на схеме магнитолы. Антенна может быть, как наружная, как и внутрисалонная, например, Триада-55. Внутрисалонная антенна предпочтительна, если нет возможности заменить наружную.

15. Также этот вывод маркируется специальной наклейкой и поэтому его легко найти среди других проводов.
16. Можно подать питание от бортовой сети автомобиля 12 вольт на антенну при помощи инжектора  питания Т-310/antenna.ru.  Это недорогое устройство производства компании antenna.ru.



Итак, плохой прием магнитолы может быть вызван разными причинами — и мы поговорили не обо всех. В следующих выпусках мы продолжим!



  С вами был канал antenna.ru  и  наш эксперт Станислав Боуш!

Плохо ловит радио в машине: возможные причины и способы улучшить прием — Информация

Аналоговое радиовещание является довольно капризной технологией, «подружиться» с которой удается далеко не всегда с первого раза. А тем более в машине. Во-первых, автомобиль постоянно перемещается. Во-вторых, он может быть как слишком далеко от радиовещательной вышки, так и слишком близко к ней. В-третьих, в машине очень много источников помех, которые способны наложить шумы даже на идеально принятый радиосигнал.

К сожалению, не существует какого-либо универсального совета на все случаи жизни – как улучшить работу штатного радиоприемника. Однако вполне возможно своими силами выяснить причину, почему плохо ловит радио в конкретной машине, после чего попытаться исправить ситуацию. Так что не спешите прибегать к общепринятой панацее и покупать дорогущий антенный усилитель. Вполне возможно, что он вам и не нужен.

Возможные причины плохого радиоприема

Все перечисленные ниже возможные причины плохого радиоприема упоминаются практически во всех материалах по этой теме. В этом нет ничего нового. Однако с практической точки зрения это все абсолютно ничего не дает. Ну прочитали вы, что для того, чтобы ловило радио в машине, надо купить брендовую (обязательно не дешевый, так как от него толку не будет априори) активную антенну. Купили, а оно все равно не работает. А все потому, что не была установлена причина плохого приема в конкретном отдельно взятом случае.

Именно поэтому после банального перечисления возможных причин очень важно располагать информацией, как же эти причины искать и проверять на практике. Этим и следует заняться в первую очередь. Вот самые распространенные причины, почему не работает радио в машине:

1. Повреждена/отсутствует внешняя антенна.
2. Поврежден/не подключен кабель антенны.
3. Слабый радиосигнал.
4. Сильный радиосигнал (наверное, некоторых этот пункт удивит).
5. Проблемная автомагнитола.
6. Радиопомехи.

Поскольку знания этих, вполне очевидных причин (кроме четвертой), явно мало для решения конкретной проблемы, рассмотрим каждый пункт поподробнее.

Внешние антенны

К данной категории относятся различного формата пассивные антенны, которые устанавливаются снаружи автомобиля. Пассивными они называются потому, что они улавливают радиосигнал, и передают его на приемное устройство магнитолы как есть. То есть, без какого-либо усиления. Однако, несмотря на это, в некоторых случаях такая антенна способна заметно улучшить качество приема радио. И вот каким образом.

Во-первых, пассивная антенна имеет некоторую высоту, а значит, и площадь. Соответственно, если более мощный радиосигнал «пролетает» не через радиоприемник, а где-то совсем рядом, то выловить его, перекрыв как можно большую площадь, шансы увеличиваются. Во-вторых, антенна благодаря все той же высоте позволяет поймать радиоволны, которые не были задержаны физическими преградами – деревьями, сооружениями и так далее.

Именно поэтому, если пассивная антенна повреждена или отсутствует, радиоприемник в магнитоле может не улавливать даже вполне себе уверенный сигнал. Если она, все же, есть, и внешне выглядит исправной, то как же ее проверить на практике?

Чтобы проверить работоспособность пассивной антенны, необходимо, чтобы радиоприемник улавливал с ней хоть какую-либо волну. Даже с помехами и с искажениями. Теперь просто отключите антенну, отсоединив от нее кабель, идущий к магнитоле. Если после этого прием стал еще хуже или пропал вовсе, антенна исправна. Если же ничего не поменялось – от вашей антенны никакого толку нет (но не спешите ее выбрасывать).

Соответственно, если радио с ней не ловит достаточно хорошо, то такое решение для вашего случая не подходит. В вашей местности просто слабый сигнал, который без дополнительного усиления качественно воспроизвести невозможно. Убедиться в этом можно вблизи вещательных радиовышек, где сигнал помощнее.

Кабели

Любая антенна должна подсоединяться непосредственно к магнитоле через специально предусмотренный для этого разъем. Причем не абы как, а специальным кабелем с соответствующим штекером. Основное отличие антенного кабеля от обычного провода или куска проволоки заключается в том, что он экранирован. Это необходимо для того, чтобы на выловленный радиосигнал по пути от антенны к приемнику не накладывались посторонние помехи. Но о помехах поговорим позже.

Проверяется кабель аналогично, как и пассивная антенна. Если он вставлен в разъем на магнитоле, и есть хоть какой-то прием, после его извлечения должно пропасть и то, что было. Если же никаких изменений после того, как вы вытащили штекер, не произошло – то кабель неисправен.

Слабые радиосигналы

Слабый радиосигнал – это наиболее частая причина, по которой плохо ловит радио в машине. Происходит это потому, что между вашей машиной и радиовещательной вышкой слишком большое расстояние, либо есть какие-либо преграды для сигнала. Как правило, сигнал тем сильнее, чем ближе вы к какому-либо городу. За его пределами радио без дополнительного усиления пойманного сигнала обычно не работает.

В данном случае проверять особо нечего. Если вы находитесь дальше, чем за 10-20 км от ближайшего города, то на уверенный прием радиостанций при помощи пассивной антенны надеяться нет смысла. Как правило, убедиться в этом можно в тех же самых городах. В их пределах даже китайские магнитолы способны ловить несколько радиостанций без какой-либо антенны, и даже с извлеченным кабелем.

Сильные радиосигналы

Не стоит удивляться, но такое тоже бывает, и пользы от этого не больше, чем от слабого сигнала. Дело в том, что при наличии в эфире нескольких сильных радиосигналов они могут накладываться друг на друга. То есть, приемник магнитолы не в состоянии разделить их, преобразуя в звук две или больше частот. Результат такого слияния можно услышать в динамиках.

Бывает такое не очень часто. С эффектом чрезмерно сильного сигнала можно «познакомиться», если проехать очень близко к радиовещательной вышке. Также наложение нескольких частот проигрывается магнитолой в случае, если сигнал хороший, но он дополнительно усиливается недорогой активной антенной.

Качественные антенные усилители легко справляются с подобными проблемами, отсекая все лишнее, чтобы оно не попало в приемник. Дешевые же усилители, как правило, либо вообще не работают, либо усиливают и пропускают не только полезный сигнал, но и паразитные.

Проблемные автомагнитолы

На практике неоднократно встречались случаи, когда даже дорогие фирменные автомагнитолы не способны принимать радио при 100-процентном уверенном сигнале. Что уж говорить о бюджетных безымянных вариантах и подделках под известные бренды. Проблема кроется в схемотехнике той части магнитолы, которая отвечает за прием и преобразование радиосигнала в звук.

В этом можно наглядно убедиться, вскрыв недорогую модель, и взглянув на ее плату. Участок, который отвечает за радио, можно определить по микросхемам типа SAA и TEA, а также по переменным конденсаторам (как они выглядят – можно «загуглить»). Первый признак того, что на радиоприемнике здесь сэкономили – это отсутствие радиодеталей в тех местах, где под них предусмотрено место на печатной плате. Без них, оно может как-то и работает. Но только абы как.

Как проверить встроенный в магнитолу радиоприемник на работоспособность? Первый вариант – попробовать что-либо уверенно поймать с обычной пассивной антенной в чертах города. Второй вариант – приобрести так называемый трансмиттер – устройство, которое способно воспроизводить музыку из «флэшки» и передавать ее в эфир на коротковолновых частотах. Настроившись на частоту работающего трансмиттера, можно легко определить, на что способна штатная магнитола.

Радиопомехи

Даже если вы находитесь в зоне заведомо уверенного приема радиостанций, и у вас точно исправная магнитола, радио в машине все равно шипит, то виноваты помехи. Это такие паразитные сигналы, которые могут поступать в приемник сразу из нескольких источников.

В том числе, мешать комфортно прослушивать радиостанции может:

• система зажигания автомобиля
• прочая штатная электроника;
• радар-детектор;
• сотовые телефоны;
• охранная сигнализация;
• навигатор.

Все вышеперечисленное, как и радиовещание, функционирует на высоких частотах, а потому легко может накладывать помехи на полезный сигнал. Проверить можно следующим образом. Во-первых, сравните, как работает радио при заглушенном и работающем моторе. Если разница есть – значит помехи попадают в приемник через питание магнитолы или активной антенны. Далее есть смысл убрать из салона (отключить) все вышеперечисленные приборы.

Как улучшить радиоприем в машине

Собственно, сразу же переходим к устранению описанных выше причин. В зависимости от того, что удалось выяснить при диагностике указанными способами, предпринять можно следующее:

1. Установить и подключить пассивную антенну.
2. Установить и подключить активную антенну.
3. Проверить наличие/работоспособность штатного усилителя.
4. Установить и подключить усилитель для пассивной антенны.
5. Оградить систему от радиопомех.
6. Сменить автомагнитолу.

Если вы проживаете в чертах города или недалеко от него, а также точно знаете, что магнитола у вас то, что надо, то для уверенного приема радио достаточно выполнить пункты 1 и 5. Пассивной антенны достаточно размером в полметра-метр. Иногда помогают даже такие решения, как обогреватель заднего стекла. За счет сравнительно большой площади в зоне уверенного приема даже без усилителя радио должно работать отлично.

Что же касается помех, то тут все немножко сложнее. Устранить паразитные сигналы по линии питания можно только одним способом. Для этого необходимо в разрыв цепей питания магнитолы установить так называемые индуктивности. Такое чудо можно либо купить, либо срезать, либо изготовить своими руками. Индуктивность представляет собой ферритовое кольцо, на которое намотано несколько витков обычного изолированного провода. Срезать ее можно с сетевых кабелей питания высокоточной электроники – бытовых телевизоров, ноутбуков, компьютеров. Работает все это, как фильтр, пропуская только электрический ток, но задерживая, при этом, паразитные высокочастотные сигналы.

Если у вас установлена активная антенна, то простецкий фильтр помех можно соорудить всего из одной детальки. Для этих целей достаточно купить (или выпаять из какого-то сломанного прибора) керамический или пленочный конденсатор емкостью около 100 нанофарад. Больше или меньше – можно. А вот полярные электролитические (бочонки) – нельзя. Конденсатор впаивается в разрыв между разъемом магнитолы под антенну и антенным усилителем.

Дополнительно в разрыв плюсового провода питания активной антенны тоже полезно поставить индуктивность.

Итоги и альтернативные решения

Если же ничего из описанного выше не помогает, либо нет желания (возможности) менять магнитолу, покупать усилитель или городить фильтры от помех, то можно воспользоваться альтернативными способами прослушивания радиостанций. Речь идет об интернет-радио, которое сегодня можно без проблем принимать при помощи обычного смартфона с подключенным интернетом (даже слабым), а воспроизводить, подключив его к магнитоле через AUX, USB или Bluetooth.

Также для подключения интернет-радио к штатной магнитоле можно приобрести соответствующий модуль у китайцев. Он компактный, и его несложно запитать от бортовой сети автомобиля через понижающий DC-DC преобразователь. Но это уже другая история…

Схожий материал

5 возможных причин почему аккумулятор быстро разряжается на авто

Плохо крутит стартер: диагностика и устранение причин

Простые способы проверки высоковольтных проводов зажигания

Зачем нужно менять тормозную жидкость

5 способов проверить амортизаторы автомобиля

Вибрация при торможении авто: диагностика своими силами

Правила эксплуатации и мойка машины после покраски кузова

Кипит аккумулятор: причины и мифы

Просадки напряжения ВАЗ и на других автомобилях

Подготовка автомобиля к продаже

Как лучше настроить магнитолу в автомобиле

10 возможных причин почему хрипят динамики в машине

Советы как снизить расход топлива на автомобиле

Как правильно подключить любую автомагнитолу к чему угодно

Как починить магнитолу своими руками

В АКБ одна «банка» не кипит при зарядке

Неравномерный износ шин

Можно ли не снимая клеммы заряжать аккумулятор – мифы и реальность

Как в машине сделать 220 вольт

Почему глохнет машина при снятии клеммы с аккумулятора и можно ли так делать

Нужно ли отключать аккумулятор? 10 случаев, когда реально не помешает.

Подключение амперметра в автомобиле

Как правильно отключать и подключать аккумулятор на машине

Можно ли доливать воду в антифриз: мифы и реальность

7 способов как подключить телефон к штатной магнитоле автомобиля

10 причин почему могут греться колеса автомобиля

Можно ли подкрашивать номера на автомобиле

Принцип работы датчиков давления в шинах и их основные разновидности

Срок службы автомобильной резины и как его продлить

Как правильно обкатать автомобиль: мифы и реальность

Разница между 92-м и 95-м бензином – какой лучше заправлять и почему

Как правильно устанавливать светодиоды на машину

Гудит ГУР: причины

Какая самая экономичная скорость на автомобиле и почему

Почему окисляются клеммы на аккумуляторе и как правильно с этим бороться

Почему плохо играет магнитола и как улучшить музыку в машине

Что выбрать – шипованную резину или липучки

Как заряжать кальциевый аккумулятор – мифы и реальность

10 причин почему машину уводит в сторону

Как и сколько можно хранить бензин в домашних условиях

Обкатка шин – мифы и реальность

Где установить видеорегистратор в машине

Какие диски лучше – литые или штампованные

Полировка кузова своими руками без машинки

Нужно ли заряжать новый автомобильный аккумулятор и как правильно это делать

Установка и подключение второго аккумулятора в машину

История шин Dunlop / Данлоп

Самые большие шины Michelin / Мишлен для карьерных самосвалов

виды, инструкция по установке своими руками

Скорее всего, вы попали на эту страничку по причине того, что решили сметить либо установить дополнительную антенну на свой автомобиль. Ну что же, дело это не такое сложное, как представляется изначально. Конечно, есть пару нюансов, которые нужно знать, но о них позже.

Виды автомобильных антенн.

Для начала вам необходимо определиться, какую антенну вам необходимо установить. Сегодня продавцы в автомагазинах готовы предложить весьма широкий ассортимент такой продукции. Кстати, да будет вам известно, что вообще автомобильные антенны разделяются в первую очередь на две категории — пассивные и активные.

Пассивная автомобильная антенна.

Первая категория представляет собой обычную антенну, которая посредством экранированного кабеля присоединяется к автомагнитоле, о том, как подключить автомагнитолу своими руками читаем вот тут. Такие антенны можно еще дополнительно оснастить усилителем, если это необходимо. Усилитель, конечно, в таком случае придется запитать от бортовой сети. Кстати, в таком случае можно будет сказать, что мы из обычной, пассивной, антенны сделали активную.

Активная автомобильная антенна.

Вы, наверное, уже догадались, что активная антенна — это антенна, имеющая уже встроенный усилитель. Какой из вариантов выбрать, решать вам. Но учтите, что активные антенны за счет дополнительной электронной начинки будут стоить дороже, а также их установка потребует дополнительного времени на ее подключение к электрической сети автомобиля. Лично мое мнение: если вы — житель довольно крупного города и редко выезжаете за его пределы, а также  на его территории прием местных радиостанций весьма неплохой, то смысла «перелечивать» я не вижу. Если же род ваших занятий подразумевает постоянное путешествие, то, пожалуй, без активной антенны вам действительно не обойтись. Так, с активными и пассивными антеннами вроде разобрались.

Наружная автомобильная антенна.

Следующим критерием, по которому идет разделение антенн, является место их установки. Оно быть может как внутренне, так и наружное. Наружные пассивные антенны, по сравнению с их аналогами, предназначенными для внутренней установки,  имеют более качественный прием. Все лишь потому, что кузов автомобиля минимально создает для них помехи.

Внутренняя автомобильная антенна.

А плюсами внутренних антенн будет их долговечность, так как, находясь внутри салона, они не подвержены капризам погоды, и, соответственно, им не страшна коррозия. Надеюсь, вы немного разобрались в основах и запросто сможете выбрать вариант наиболее вам подходящий.

Автомобильная антенна своими руками.

Вернувшись из магазина с новым приобретением, обязательно перед установкой изучите инструкцию производителя. Наверняка, там вы найдете рекомендации по месту установки сего девайса, а также там должна быть указана схема подключения к аудиосистеме автомобиля.

Подключение пассивной антенны.

Если же это обычна пассивная антенна, то от места ее крепления вам придется прокинуть кабель к месту ее подключения. Хотите качественной работы антенны, тогда кабель должен быть обязательно в экранированной оплетке. Если производитель сэкономил и положил в комплект обычный, да еще меньше необходимой длинный, что ж, придется еще раз прогуляться в магазин.

При прокладке кабеля помните, его длина должна быть максимально короткой, чтобы никаких лишних скруток его остатков возле мест подключения. Также не стоит натягивать кабель, поскольку такое расположение может привести к его быстрому выходу из строя.

Если вам будет необходимо соединить два отрезка кабеля, что, конечно, не желательно (лучше приобрести один необходимой длины), то эти отрезки должны быть надежно соединены и пропаяны,  соединение кабелей возможно и через специальные штекеры.

Вход антенного провода в аудиосистему автомобиля также должен осуществляется с помощью штекера. Многим иногда лень возится с присоединением штекера, и они просто засовывают зачищенный конец  в гнездо подключения. Такая схема недопустима. Позже она напомнит о себе плохой работой антенны, поскольку из-за вибрации и окисления такой контакт будет очень ненадёжным. Так что потратьте немного времени и доведите работу «до ума».

Подключение активной антенны.

С пассивными антеннами, пожалуй, все. Для подключения активной антенны, вместе с подключением основного провода, нюансы чего вам уже известны, необходимо будет еще запитать ее электрическим. Здесь в первую очередь стоит определиться с точкой подключения. Не спешите вести провода прямиком на аккумуляторную батарею, как выбрать АКБ найдете по ссылке. Такое подключение не оправдано, по причине того, что ваша антенна будет постоянно находиться во включённом состоянии, что чревато лишней утечкой тока во время стоянки автомобиля, что весьма плачевно может сказаться на заряде аккумуляторной батареи автомобиля. Подключать антенну рекомендую к специальному контакту на разъёме автомагнитолы. Это самый лучший вариант, ведь при таком подключении электрический ток на схему усилителя будет подаваться только во время работы магнитолы. Есть еще второй вариант  — это подключить антенну к контакту на замке зажигания, где напряжение возникает при повороте ключа зажигания в положение ACC. Такое подключение позволит отключать усилитель антенны, покидая  автомобиль.

Крепление автомобильной антенны к кузову автомобиля.

Так, с подключением тоже разобрались. Теперь давайте перейдем непосредственно к креплению антенны к кузову автомобиля. Про место установки и сами способы крепления вы досконально сможете прочесть в инструкции по установке. Я дам вам лишь пару советов.

• Во-первых, надежно закрепляйте антенну. Помните, на больших скоростях, при плохом ее закреплении, потоки воздуха очень легко смогут оторвать вашу антенну.
• Во-вторых, если для установки антенны необходимо сделать отверстие (одно или несколько), то хорошо загидроизолируйте его. При упущении этого момента в данном месте может очень быстро начаться коррозия кузова и повреждение лакокрасочного покрытия. Кстати, весьма аккуратно относитесь и к установке антенн, которые крепятся на магнитах, помните, чтобы не повредить лакокрасочное покрытие, под местом установки не должно быть пыли и грязи, а сам магнит должен быть покрыт материалом, позволяющим избегать порчи кузова.
• В-третьих, внутренние антенны, в большинстве своем, крепятся сверху лобового либо заднего стекла. При их установке обратите внимание на то, чтобы они не ухудшали вам обзорность. Ведь хороший обзор — это в первую очередь ваша безопасность и безопасность ваших пассажиров. Кроме того, постарайтесь спрятать отходящие от такой антенны провода под элементы обшивки салона. Поскольку дребезжащие на неровностях дороги провода и  болтающиеся через все лобовой стекло будут очень сильно отвлекать внимание от дороги и также ухудшать обзор.  Непосредственно закрепить саму антенну труда большого вам не составит. Крепят ее на двухсторонний скотч, который практический всегда идет в комплекте с антенной. Но ни в коем случае не приклеивайте антенну при помощи супер клея, такое мнимое улучшение в ряде случаев при перепадах температуры приведет к растрескиванию лобового стекла в местах приклеивания. Вам нужны эти лишние проблемы?!

В принципе, про автомобильные антенны, наверное, все. Да, я, конечно, сегодня остановился только на автомобильных антеннах для подключения к аудиосистемам автомобиля, но помимо них антенны еще могут ставиться и для GSM связи, GPS связи и много другого. Они тоже имеют свои нюансы, но суть их установки остается неизменной. Понимая схему подключения обычных антенн, самостоятельно подключить какую-либо другую антенну, имея в наличии лишь инструкцию производителя, не составит вам большого труда. Удачи!

Видео

Рекомендую прочитать:

15 лучших комнатных FM-антенн, которые можно попробовать в 2021 году [ОБНОВЛЕНО]

Почти 10 лет назад я сломал антенну, которая шла с моей стереосистемой JVC. Я обратился в компанию за заменой внутренней FM-антенны, но указанная сумма разбила мне сердце — как же JVC ожидал, что я, тогда бедный студент колледжа, заплату более 70 долларов за антенну?

Решил изучить варианты. Мои друзья рассказали мне о паре вторичных антенн, которые стоит попробовать. Я решил купить модель Menkey после того, как мой друг настоял на том, чтобы я попробовал ее.

И знаете что?

Он не только устранил искажения, которые были у некоторых каналов, но также добавил пару дополнительных каналов. Было ясно, что устройство было даже лучше, чем тот, который мне дала JVC, когда я купил стереосистему.

Что ж, если вы находитесь в том же положении, что и я, я здесь, чтобы помочь вам. Изучив многочисленные антенны с 2010 года и получив огромные знания об этих гаджетах, я могу помочь вам найти лучшую комнатную FM-антенну.

Эта таблица для быстрого выбора подходящего продукта

Почему комнатная FM-антенна?

Картинные слова, проходящие над вашей рукой. А теперь представьте, что вы протягиваете руку, чтобы поймать их. Именно так антенны работают с радиоволнами. Радиоволны — это фрагменты информации, проходящие в воздухе со скоростью света.

Эти волны имеют электромагнитную природу, они переносят информацию через атмосферу, а антенны — это руки, которые их улавливают.

FM-антенна превращает радиоволны, которые она улавливает, в электрические сигналы, которые могут воспроизводить звук в вашей стереосистеме.

Без него невозможно слушать радио.

Но почему комнатная антенна вместо наружной? На это есть три основных причины:

• Стоимость — комнатная антенна стоит до 10 раз меньше, чем уличная модель.

• Простота установки — большинство моделей работают по принципу «включай и работай». Вы подключаете разъем, ищите станции за несколько минут и сразу начинаете слушать радио.
• Необходимость — возможно, вы живете в квартире, из которой нельзя вывести кабели наружу. В этом случае комнатная антенна для FM-радио необходима, если вы любите радио.

Наши 15 лучших комнатных FM-антенн Обзоры

1.

Дипольная FM-антенна Menkey

Я впервые познакомился с дипольной FM-антенной Menkey почти 10 лет назад, когда сломал оригинальную антенну моей первой стереосистемы. Посоветовавшись с производителем на предмет замены, я был шокирован тем, сколько мне придется заплатить — более 70 баксов.В то время для меня, когда я учился в колледже, это было слишком много.

Итак, я решил покопаться, чтобы найти что-нибудь подешевле, без слишком большого ущерба для качества.

Мой друг порекомендовал дипольную антенну Menkey FM. Я купил его менее чем за 10 баксов, так что это была огромная сделка.

При подключении антенны к стереосистеме качество звука ни в коей мере не было хуже, чем у оригинальной антенны. Он был таким же свежим и чистым.

Я также должен упомянуть, что настройка была безупречной, благодаря тому, что устройство идеально подошло к моей стереосистеме.

Через некоторое время я переехал в квартиру, которая располагалась так, что мне пришлось разместить антенны снаружи, проложив кабель длиной около 15 футов.

Что меня поразило, так это то, что даже при использовании такого длинного антенного кабеля звук не искажался. Ухудшения качества не было.

Мощность дипольной антенны Menkey FM обусловлена ​​тем, что она имеет конструкцию с тремя петлями.Это улучшает прием и захватывает больше станций.

Мне нравятся улучшения антенны с 2010 года. Сегодня антенна поставляется с переходниками типа «папа» и «мама» для подключения к любой стереосистеме.

Единственная проблема, которую я заметил, — это то, что в инструкциях не очень ясно, как работать с кабелями и разъемами.

Тем не менее, это лучшая комнатная антенна FM-радио, особенно для людей с ограниченным бюджетом.

Основные характеристики:

• Разъемы PAL для розеток и вилок

• Разъем типа F

• 75 Ом
• Дизайн с тремя петлями
• Универсальность — работает с широким спектром стереосистем — JVC, Pioneer, Sony, Onkyo и др.
• Отличный прием

2. Анкабельная телескопическая внутренняя FM-антенна 75 Ом

Вы поклонник телескопических антенн?

Лично мне нравятся эти антенны, поскольку их можно выдвигать или отводить назад, что делает их универсальными, и их легко убрать с дороги, не снимая.

Анкабельная телескопическая 75-омная внутренняя FM-антенна предлагает одно из самых высоких качеств, которые я когда-либо видел в телескопической антенне. Он не только прочен, но и прост в использовании, и он эффективен в выполнении того, для чего он создан, — в приеме сигнала.

Прочная высококачественная латунь и медь — вот что придает этому устройству прочность.

Это одна из тех антенн, на которые вы можете положиться, прослужив вам долгие годы, не ломаясь так же легко, как я видел некоторые телескопические антенны.

Устройство состоит из десяти секций, каждая размером около трех дюймов. Таким образом, вы получаете высоту более 30 дюймов, когда полностью выдвигаете устройство.

Одна вещь, которая мне очень нравится в этой антенне, — это прием. Установив его на стереосистему, вы будете уверены в гораздо меньшем искажении и даже при захвате новых каналов.

Простота использования — еще одна область, в которой антенна выигрывает у большинства других моделей на рынке. Забудьте о тех устройствах, которые поставляются с кабелями, которые нужно держать в ручках и подключать точно, чтобы они не мешали.

Все, что вам нужно сделать с этим, — это прикрутить или вставить вилку. Никаких кабелей.

Еще одно преимущество — высокая совместимость. Это стало возможным благодаря тому, что в комплект поставки входят адаптеры трех разных типов. Вы получаете женщину PAL, мужчину PAL и 3.5мм.

Вы также получаете штекер F. Это гарантирует, что вы можете использовать антенну практически с любой стереосистемой.

Основные характеристики:

• Телескопическая конструкция
• 10 удлинительных секций
• Изготовлен из прочной медной латуни
• Простота установки — нет кабелей для подключения

3.

Блог RTL-SDR V3 Комплект дипольной антенны

Если вы ищете высокую ценность, вам следует подумать о комплекте дипольных антенн RTL-SDR Blog V3.

В этот комплект входит несколько предметов, в том числе две телескопические антенны разного размера, дипольное основание с удлинительным кабелем, крепление на присоске и гибкое крепление для штатива.

Обладая всей этой мощностью, вы можете использовать антенну для самых разных целей. Вы можете использовать его с органами управления воздушным движением, транковыми радиоприемниками, метеорологическими спутниками, радиостанциями общественной безопасности и даже с устройствами астрономического мониторинга.

Для приема FM-радио дома или в автомобиле антенна работает почти как ничто другое.Он предлагает самый чистый и четкий звук, который я когда-либо слышал.

Если вам нужно что-то, что может настраиваться на 500 кГц при использовании прямой выборки q-канала, это устройство сделает это. С его помощью вы можете беспрепятственно принимать коротковолновое и AM-вещание на 25, 31 и 49 диапазонах.

Я думаю, это устройство не предназначено для радиолюбителей. Тем не менее, вы все равно можете наслаждаться радиолюбительскими диапазонами, правильно расположив антенну. Что касается диапазонов am и sw, то антенна работает очень качественно.

Когда речь идет о погодных условиях, общественной безопасности и FM-вещании, это одно из самых эффективных устройств.Это стало возможным благодаря тому, что VHF / UHF устройства отлично работают.

Мне нравится тот факт, что комплект дипольной антенны RTL-SDR Blog V3 отлично справляется с работой на ВЧ. Однако, чтобы устройство работало на высоких частотах, вы должны установить его в режим прямой выборки.

Любите слушать радиолюбители по ночам? С правильной заземляющей поверхностью вы можете передавать тонны сигнала благодаря большой штыревой антенне.

Если вы хотите попробовать SDR, вы определенно не захотите отказываться от такой дешевой антенны. Цена, безусловно, трудно превзойти.

Основные характеристики:

• Универсальность — совместима со многими приложениями, включая управление погодой и дорожным движением

• Полный комплект — поставляется с дипольным основанием, креплениями, антеннами двух размеров и т. Д.

• Улучшенный допуск компонентов

• Разъем SMMA f

• Алюминиевый экранированный корпус с термопрокладкой

• Настройка от 500 кГц до 1,7 ГГц

4.Всенаправленная FM-антенна TERK для внутреннего использования

Вы ненавидите вешать 10-футовую дипольную антенну на стену и надеетесь, что она находится в правильном направлении? Вам повезло, потому что я нашел антенну, которая идеально подходит для таких людей, как вы — всенаправленная комнатная FM-антенна TERK.

Как следует из названия, это всенаправленная антенна. Он использует схему приема на 360 градусов, что дает ему возможность принимать сигналы со всех сторон.

Это лучшая антенна для FM-радио по простоте установки и ровности перемещения.Он больше похож на электронное устройство, чем на антенну. Итак, вы просто подключаете кабель к радио и сразу начинаете наслаждаться чистым сигналом.

Мне нравится дизайн его базы. Это позволяет устройству свободно стоять, а также складываться при установке на стене.

Устройство можно повесить на петле, обернув кабель вокруг основания. Таким образом, вы сможете вращать прибор, удерживая его высоко на стене.

Если вы тоже ищете красоты, эта антенна может оказаться для вас правильным вариантом.Он маленький и отлично выглядит, как умное электронное устройство.

Я слышал, как многие люди жалуются на силу сигнала этой антенны. Я заметил одну вещь: если вы подключите антенный кабель к радиостанции через симметрирующий трансформатор (согласующий трансформатор), это приведет к значительной потере мощности сигнала.

Я считаю более подходящим прикреплять антенный провод непосредственно к радио через соединение F. Таким образом вы сможете поймать даже слабые радиоприемники в колледже в вашем районе.

Самое приятное — вы получаете все это качество чуть больше 10 баксов.Если вы спросили меня, стоит попробовать.

Основные характеристики:

• Всенаправленная конструкция антенны — принимает сигналы со всех направлений

• Фантастический дизайн — отлично выглядит

• Продуманное основание для автономного или настенного монтажа

• Диапазон частот FM от 88 до 108 МГц

• 6-футовый кабель в комплекте (75 Ом)

• Быстрая установка

• Недорого

5. Комнатная антенна AM / FM с усилением TERK

Вот еще одна антенна, которая предлагает сочетание великолепного внешнего вида и уровня приема, превышающего средний власть.

Комнатная антенна AM / FM с усилением TERK — это вертикальная антенна, которая выглядит как одна из этих элегантных колонок для домашнего кинотеатра в корпусе Tower — действительно круто.

В качестве антенны с питанием устройство обеспечивает получение большего количества сигналов, чем вы получаете в настоящее время с помощью антенны, поставляемой со стереосистемой. Это хороший вариант как для дальнего, так и для ближнего приема.

Но не только то, что он питается, делает прием сигнала отличным. Это всенаправленная антенна на 360 °. Это означает, что он принимает сигнал с любого направления.

Обратной стороной является то, что его всенаправленные возможности несколько переоценены. Да, вы могли бы устранить статическое электричество, которое было у некоторых каналов. Однако, если вы немного переместите антенну, это может нарушить сигнал, а это означает, что польза будет потеряна.

Я рекомендую вам найти золотую середину и позволить устройству оставаться там без движения.

Если комнатная усиленная AM / FM антенна TERK имеет одно преимущество, то это простота установки. Это не одна из тех проволочных антенн, с которыми вам придется нелегко установить.Кроме того, к устройству прилагается адаптер, который можно подключить к ряду стереоприемников.

Хотя устройство не творит чудес, в том, что вам нужно найти золотую середину, в целом оно фантастическое. Вы получите больше FM-станций и даже пару AM-станций.

Антенна также явно предлагает некоторые возможности усиления.

Основные характеристики:

• Красивый дизайн башни

• 540-1700 кГц AM диапазон частот
• 88-108 МГц FM диапазон
• 360-градусный всенаправленный AM FM-прием радио

• 6-футовый коаксиальный кабель (75 Ом)

6.Анкабельная FM-антенна

У вас ограниченный бюджет?

Нужна хорошая антенна фм антенна под 10? Рассмотрим антенну Ancable FM. Это куча антенны на 75 Ом для использования внутри помещений.

Единственное, что меня восхищает, так это простота использования. Устройство поставляется с разъемом типа F, и все, что вам нужно сделать, это вставить его внутрь. Это устройство Plug and Play, которое вы просто подключаете к задней панели стереосистемы и сразу пользуетесь его функциями.

Универсальность — одна из радостей владения антенной.Вы можете использовать его практически со стереосистемой любого производителя, включая Onkyo, Sony, Pioneer, Samsung, Yamaha и другие.

Я не нашел прилагаемый кабель очень длинным, но это лучше, чем ничего для продукта, который стоит так дешево. Предусмотренная длина составляет 4,9 фута.

Сначала я скептически относился к способности Ancable FM Antenna принимать станции. К моему удивлению, аппарат улавливал сигналы намного лучше, чем многие заводские антенны, с которыми мне приходилось сталкиваться.

Звуки раздавались отчетливо, даже если они были заполнены статикой.

Однако есть одна вещь, которую вам нужно понять — эта антенна не будет принимать слабые радиосигналы колледжей в вашем районе.

Что он делает, так это предлагает лучший прием для станций, которые вы уже смогли захватить, но со слабым сигналом. Он усиливает слабый сигнал и позволяет наслаждаться хорошей четкостью звука.

Когда дело доходит до недорогой антенны, почти нет ничего лучше, чем антенна Ancable FM.Я рекомендую его тем, у кого ограниченный бюджет.

Основные характеристики:

• 75 Ом
• Разъем типа F

• Совместим с большинством производителей стереосистем

• 4,9-футовый антенный кабель

• Дешевый

7. FM-антенна с магнитным основанием Bingfu

Когда я впервые увидел FM-антенну Bingfu Magnetic Base, я подумал про себя — крутая радиоантенна CB! Я думал, что агрегат предназначен только для автомобилей (особенно джипов).Я даже не мог представить это как устройство, которое кто-то мог бы использовать в своем доме.

Но так было до тех пор, пока я не увидел, как мой друг использовал его у себя дома. Я испытал мощность аппарата для приема в помещении. Радио, которое, как я раньше знал, издает много шума (в большинстве случаев я просил друга выключить стереосистему, когда я был там), теперь воспроизводил кристально чистый звук.

«Да, конечно, похоже на антенну джипа, но кого это волнует?» — воскликнул мой друг.

И я с ним согласился. Важно то, что стерео больше не издавало раздражающих звуков при включении FM.

Когда дело доходит до простоты установки и использования, это определенно хорошее устройство.

Во-первых, он оснащен магнитным основанием. Вам не нужно беспокоиться о том, куда его прикрепить, если у вас есть металлическая поверхность, на которой его можно будет держать. При этом эта функция не будет очень полезной, если у вас нет металлической платформы для ее хранения.

Устройство имеет штекерные и розеточные разъемы для обеспечения совместимости с любой стереосистемой. В комплекте даже переходник для коннектора.

Вам также предоставляется коаксиальный кабель, который, как я обнаружил, достаточно длинный. Его длина составляет 9,8 футов.

Psst… вы используете стереосистему марки Onkyo?

Я обнаружил, что эта антенна отлично работает со стереосистемами Onkyo. Он также хорошо работает с другими брендами, включая Sherwood, Yamaha и Pioneer.

Антенна стоит всего около десяти долларов, это определенно разумная цена. Проверить это.

Основные характеристики:

• Коаксиальный кабель длиной 9,8 футов

• Адаптер со свободным разъемом

• Адаптеры с вилкой и розеткой f-типа

• Простота установки

8.Анкабельная антенна FM типа F для радио Bose

У вас есть радио Bose Wave? Вы ищете способ усилить прием сигнала, чтобы слышать радио более четко? Попробуйте антенну Ancable F Type FM для радио Bose.

Это специальная антенна, созданная специально для радио Bose.

Когда дело доходит до функциональности по-настоящему plug and play, ничто не работает для радио Bose лучше, чем эта антенна. Он поставляется с быстрым разъемом, который вы просто подключаете и сразу же получаете улучшение сигнала.

Вам предоставляется бесплатный коаксиальный кабель длиной 5,9 футов. Этого достаточно, чтобы разместить приемник высоко на стене, чтобы увеличить вероятность приема сигналов.

Да, устройство создано специально для радио Bose, но это не значит, что оно не может работать с другими брендами стерео. Вы действительно можете использовать его с Yamaha, Onkyo, Sherwood, Panasonic, JVC и другими.

Одна вещь, которая мне понравилась в антенне Ancable F Type FM для Bose Radio, заключается в том, что она изготовлена ​​с высоким качеством. Антенна сделана из меди, а разъем — из латуни. Это гарантирует две вещи. Во-первых, он обеспечивает долговечность.

Глядя на антенну, можно подумать, что она не прослужит долго, но на самом деле она сложнее, чем кажется.

А во-вторых, обеспечивает хороший прием сигнала. По правде говоря, из недорогих антенных блоков, которые вы можете найти, это, без сомнения, одна из лучших комнатных антенн для FM-радио. Он убирает шумы и улавливает слабые сигналы.

Основные характеристики:

• Дипольная антенна типа F

• FM-антенна 75 Ом

• Латунный разъем

• Гнездо на адаптер 3,5 мм

• Коаксиальный кабель длиной 5,9 футов

9. Антенна Bose Wave FM

У вашего радио Bose проблемы с приемом сигнала? Трудно добраться до станций? Или все дело в том, что статики слишком много?

Все эти проблемы можно решить с помощью одного небольшого улучшения — FM-антенны Bose Wave.

Подобно антенне Bose, о которой мы говорили ранее, это специальная антенна, предназначенная для радиостанции Bose.

Прежде чем мы поговорим о преимуществах этого устройства, я хочу прояснить некоторые проблемы. Я заметил, что некоторые люди жалуются на способность антенны усиливать прием.

Ну, сначала у меня возникла такая же проблема с устройством. Но я заметил одну хитрость — не позволяйте коннектору входить полностью. Это может сработать у вас, а может и нет.Но вам нужно сделать одну вещь — правильно расположить антенну.

И это единственный недостаток, который я заметил — нужно потрудиться, чтобы найти золотую середину. С другой стороны, когда вы ее обнаружите, эффект от усиления приема очень заметен.

Если вы живете в районе с плохим радиосигналом, вы, возможно, уже знаете, насколько важно иметь там свой антенный приемник. Учитывая проблему, продавец предоставляет вам довольно длинный кабель. Поставляемый провод имеет длину 9 футов.

Одна вещь, которая вам понравится в этой антенне, — это простота использования. Забудьте о винтовой конструкции старого образца. Это устройство plug and play. Вы просто подключаете разъем и сразу начинаете наслаждаться лучшим сигналом.

Возможно, вы захотите узнать о цене, прежде чем покупать это устройство на Amazon. Ну, честно говоря, я считаю, что цена немного подделана. Но продолжайте и посмотрите это на Amazon. Ознакомьтесь с остальными функциями продукта и посмотрите, стоит ли оно того.

Основные характеристики:

• Антенна 75 Ом

• Кабель длиной 9 футов

• Y-удлинители 2 фута

• Разъем Plug and Play

• Повышает качество FM и AM

10.Дипольная антенна Parts Express FM

Это поистине фантастическая маленькая антенна менее чем за 5 долларов.

Возможно, вам не нужна усиленная антенна, которая должна стоять на полке. Может быть, вам нужна дипольная антенна, которую можно прикрепить лентой сзади, например, за книжным шкафом, где она находится вне поля зрения. В таком случае я рекомендую вам ознакомиться с дипольной антенной Parts Express FM.

Одна вещь, которую я должен прояснить, заключается в том, что это неправильный выбор, если вы хотите привлечь слабые сигналы, идущие издалека.

Поскольку устройство имеет простую конструкцию и не имеет усилений, оно не может подключать ретранслируемые станции с очень большого расстояния. Он может подъезжать только к станциям, идущим из вашего района.

Вот почему я бы порекомендовал его тем, кто живет в районе метро, ​​а не в сельской местности.

Помните, что это блок на 300 Ом с лопаточными наконечниками. Это означает, что если у вас есть разъем на 75 Ом, вам понадобится балун от 75 до 300 Ом. К счастью, вы можете найти балун по очень низкой цене на Amazon или ebay.

Еще нужно знать, что с точки зрения эстетики это не самый приятный аппарат. Выглядит не так уж и красиво.

Что ж, помимо этих проблем, дипольная антенна Parts Express FM — фантастическая антенна, которую могут вспомнить старожилы. Это был популярный выбор с 60-х до 90-х годов, и он до сих пор отлично работает.

Он очень хорошо улавливает сигналы в вашем районе и даже устраняет статические помехи, позволяя вам слушать радио без шума.

И снова, меньше пяти он работает отлично. Если у вас ограниченный бюджет, это будет идеальный выбор.

Основные характеристики:

• Антенна 300 Ом

• Кабель длиной 6 футов

• Старомодный дизайн

• Имеет лопаточные наконечники

• Низкая цена

11. Антенна 50-мильного радио ANTV

Ищу хорошая разнонаправленная антенна, улавливающая сигналы с разных сторон? Возможно, вы захотите подумать о 50-мильной радиоантенне ANTV.

Одна вещь, которую это устройство предлагает на более высоком уровне, чем почти все другие антенны, с которыми я сталкивался, — это внешний вид. Он отличается красивым и стильным современным дизайном. Он также имеет прохладное черное покрытие с серебристыми сторонами, которые выглядят потрясающе и подходят практически к любому декору.

Итак, если вы ищете эстетичную антенну, обязательно приобретите эту.

Вы живете в месте, где много статического электричества? Это может произойти, если вы живете в городе или у вас дома много электроники.

В таком случае эта антенна принесет вам большую пользу. Почему? Это очень эффективно для устранения шума. Это делает звук радио кристально чистым.

И не только. Устройство также интегрировано с усилителем. Таким образом обеспечивается улучшенное качество сигнала. В этом отношении звук не только чистый, но и несколько усиленный, так что он кажется сладким и четким.

Если вы ненавидите те антенны, которые требуют заклеивания лентой, приобретения разъемов отдельно или установки винтов, это устройство для вас.Установка очень проста, так как все, что вам нужно сделать, это подключи и работай. Вы просто подключаете разъем F на задней панели стереосистемы и правильно размещаете ресивер, и все.

Однако есть одна проблема, о которой вам следует знать. Устройство не очень мощное, когда дело доходит до приема сигналов, идущих издалека. Он хорошо работает для захвата сигналов, поступающих на расстоянии до 30 миль.

Основные характеристики:

• Отличная эстетическая ценность

• Поставляется со всем монтажным оборудованием

• Встроенный усилитель

• Шумоподавитель

12.RGTech Monarch Внутренняя AM / FM-антенна

Доктор Арджи Петрос — ученый НАСА, внесенный в Зал славы космических технологий. Он является разработчиком комнатной / FM-антенны RGTech Monarch для помещений, так что вы уже можете поспорить, что антенна имеет хорошее качество.

Если вы живете в сельской местности, где станции приходят со статическим электричеством, а иногда и исчезают, вы, возможно, уже знаете, какие хлопоты — слушать радио.

В таком случае вам понадобится хорошая антенна.И я не говорю об одном из тех устройств, которые идут со стерео, которые созданы, чтобы быть посредственными. Я говорю о хорошем и надежном устройстве, которое отлично справляется с приемом сигналов.

В этом случае вам может потребоваться антенна RGTech Monarch.

Хотя это устройство не будет подключать какие-либо дополнительные станции, оно гарантирует, что вы сможете без проблем слушать те, которые уже получаете.

Он не только снимает статический заряд, но и делает плавные и исчезающие станции более стабильными.

Дизайн антенны мне очень удобен. Во-первых, антенна представляет собой тонкий и плоский блок, с которым легко работать.

Его легко закрепить на стене благодаря конструкции и длине кабеля. Длинный кабель позволяет перемещать антенну и находить лучшее место.

Устройство также оснащено разъемом, аналогичным тому, который идет в комплекте с ТВ-кабелем, а также адаптером.

Основные характеристики:

• Разработано ученым НАСА

• Работает с сигналами AM и FM

• Отличное качество звука

• Диапазон 60 миль

• Коаксиальный кабель длиной 15 футов

13.Прозрачная плоская антенна HDTV RGTech Monarch

Вот еще один антенный блок, разработанный ученым НАСА. Как я сказал вам ранее, и как вы, вероятно, согласитесь, когда что-то разрабатывается ученым НАСА, это уже хороший знак с точки зрения производительности и качества.

Что ж, если у вас есть цифровой стерео тюнер, вы можете столкнуться с одной проблемой, которую представляют такие тюнеры — улавливать только сильные сигналы. Захват слабых сигналов цифровым тюнером — серьезная проблема.Но так больше не должно быть.

Прозрачная плоская HDTV-антенна RGTech Monarch предназначена для того, чтобы улавливать слабые сигналы в вашем районе.

После того, как вы подключите эту антенну, вы увидите, что тюнер останавливается почти на каждой станции. Это потому, что прием у этого аппарата потрясающий.

И это еще не все. Звук фантастический — кристально чистый, почти без статики.

Меня удивило то, что вам даже не нужно вешать антенну высоко.Мне удалось захватить более 50 станций, вместо 8, удерживая антенну на высоте около 5 дюймов над уровнем земли.

Достать УКВ станции в помещении довольно сложно. Но это не тот случай, когда используется прозрачная плоская антенна HDTV от RGTech Monarch. Он втягивает даже их, и качество изображения превосходное.

Настройка этого устройства очень проста. Во-первых, он оснащен быстрым разъемом, который вы просто подключаете и сразу начинаете играть. Опять же, у вас есть провод длиной 15 футов, так что вы можете перемещать антенну, чтобы найти золотую середину.

Если вы ищете высококачественную антенну, которую можно использовать как с радио, так и с телевизором, эта антенна будет идеальным выбором.

Основные характеристики:

• Работает как со стерео, так и с телевизором

• DAB Radio, VHF, UHF, FM, HD, DVB-T

• 4K и 1080p к любому цифровому телевизору

• 15-футовый коаксиальный кабель

• Plug and Scan простая установка

• Хорошо смотрится везде

14. Внутренняя цифровая телевизионная антенна RCA

Вы знаете, как работают уши кролика? Как существо использует свои длинные уши, чтобы улавливать большинство звуков, исходящих от него? В этом заключается идея внутренней цифровой телевизионной антенны RCA.

Это устройство с заячьими ушами, которое как бы «прислушивается» к сигналам, исходящим отовсюду, и прекрасно их улавливает.

Прежде чем мы продолжим, я хочу прояснить это — я рекомендую это только тем, кто живет в радиусе 50 миль от станций, которые они хотят захватить.

Помните, что это простое устройство без усилителя, которое не способно улавливать сигналы, поступающие с больших расстояний.

Еще одна вещь, которую следует понимать в этом устройстве, это то, что он в основном предназначен для сигналов UHF.Я могу сказать вам со всей честностью, что вы сможете захватить не менее 95% станций УВЧ, если правильно разместите антенну.

Что касается сигналов VHF, антенна, похоже, не очень способна их получить. Я смог получить только NBC.

Тем не менее, я все еще считаю, что антенна представляет большую ценность, особенно учитывая ее стоимость. Да, для единицы стоимостью менее 10 указанная стоимость более чем приемлемая.

Что касается дизайна, я должен сказать, что мне очень нравится этот аппарат.Имеет красивое основание, позволяющее держать антенну на любой плоской поверхности. Вы даже можете поставить его на стол рядом с телевизором.

Более того, в отличие от многих уродливых аппаратов, которые я видел, этот выглядит довольно элегантно.

Качество изображения — это еще одна вещь, которой можно похвастаться. Вы получаете трансляции 1080i HD.

Основные характеристики:

• Встроенный коаксиальный кабель длиной 4 фута

• В основном для сигналов УВЧ

• 1080i HDTV-вещание

• Красивый дизайн

15.Плоская цифровая домашняя HDTV-антенна RCA

Лаги и прорывы при просмотре телевизора очень раздражают, не так ли? Они прерывают вашу любимую программу и затрудняют просмотр телепередач.

Но вам не обязательно постоянно сталкиваться с этими проблемами. С плоской цифровой внутренней HDTV-антенной RCA вы можете избежать этой проблемы.

Эта антенна обеспечивает кристально чистое изображение с минимальными перерывами или задержками.

Если в этом устройстве есть что-то невероятное, так это возможности его установки благодаря эргономичному дизайну.

В связи с этим вы можете положить его на поверхность, повесить на стену или поставить вертикально. Это плоский тонкий блок, поэтому вы можете легко держать его в любом из этих положений.

Говоря о дизайне, не могу не отметить, что эстетика этого устройства великолепна. Это красивое маленькое устройство, которое хорошо смотрится с любым декором.

Что вы ищете? Возможно, антенна, которая работает как с телевизором, так и с радио? Если это так, то это устройство для вас. Он принимает сигналы HD, DTV и FM поблизости.

Найти антенну, которая принимает сигналы UHF и VHF для телевидения, довольно сложно. Но вот один дешевый блок, который принимает оба сигнала.

Если вы ищете что-то простое в использовании, не ищите дальше. С этой антенной вам нужно только подключить и играть. А через несколько минут сканирования изображения становятся чистыми и четкими.

Основные характеристики:

• Многонаправленный

• Принимает все передачи цифрового телевидения

• Принимает FM-радиосигналы

• Качество 4K и 1080 HDTV

На что следует обратить внимание, прежде чем покупать лучшую домашнюю антенну FM-радио

При поиске лучшего усилителя FM-сигнала следует учитывать несколько факторов.Прежде всего, вы должны убедиться, что антенна будет соответствовать вашим потребностям.

Может быть, вам нужна антенна, которая может принимать сигналы с любого направления, чтобы вам не приходилось сильно перемещать антенну, чтобы найти золотую середину.

Или, возможно, вам нужна антенна, которая может принимать сигнал с очень большого расстояния. Или усиленный, который усиливает сигнал и красиво подавляет шум.

Какими бы ни были ваши потребности, вы заслуживаете хорошей радиоантенны, которая вам хорошо служит.

Вот несколько факторов, которые следует учитывать.

Приложение

Хорошая домашняя FM-антенна проста в использовании и установке. Вам же не нужен блок, который вызывает у вас головную боль или требует от вас поиска специальных переходников или разъемов, не так ли? Поэтому имеет значение конструкция разъема.

Обдумывая подключение, учитывайте присвоенное число Ом. 75 Ом — это коаксиальный кабель для кабельного телевидения, а 300 Ом — для двухпроводного кабеля.

При поиске антенны помните, что 75 Ом снижает шум лучше, чем антенны 50 Ом.

Приемная

Сила приема AM FM-радио имеет первостепенное значение в зависимости от того, где вы живете. Если вы живете в месте, где много зданий, деревьев или других построек, которые блокируют сигнал, вам понадобится отряд с сильным сигналом.

Простота использования

Простота использования будет зависеть от того, насколько легко установить антенну, а также найти сигнал. В связи с этим обратите внимание на тип разъема и убедитесь, что он совместим с вашей стереосистемой / телевизором.Это разъем «мама» или «папа»? Это один из вопросов, которые нужно задать.

Дизайн

Это еще один важный фактор, о котором следует подумать. Существует множество конструкций антенн — некоторые имеют основание, некоторые выглядят как кроличьи уши, некоторые выглядят как гладкие плоские устройства, которые можно разместить на столе, некоторые выглядят как башни и так далее.

Посмотрите на интересующую вас антенну и посмотрите, нравится ли вам дизайн. Можете ли вы повесить его на стену или его нужно убрать с дороги? Это элегантно и сочетается с вашим декором?

Вот некоторые из вопросов, которые стоит задать.

Гарантия

Само собой разумеется, хорошая гарантия дает некоторое спокойствие. Всегда полезно знать, что если устройство вам не нравится или работает так, как вы надеялись, вы можете вернуть его и получить обратно свои деньги или хорошую замену.

Ну, это некоторые из вещей, о которых нужно знать, когда вы ищете лучшую домашнюю FM-радиоантенну. Я рекомендую вам провести небольшое исследование и сравнить различные продукты, например, те, что представлены в моем обзоре выше, чтобы найти модель, которая вам подходит.

4 ведущих бренда комнатных FM-антенн на рынке

Мы подробно рассмотрим 4 основных бренда домашних FM-антенн, лидирующих на рынке.Читайте дальше, чтобы узнать о них больше.

1. VOXX Accessories Corporation

VOXX является дочерней компанией VOXX Int., Американской корпорации, работающей в бизнесе с 1960 года. С момента своего основания они производили аксессуары для электроники и для улучшения вашего опыта работы с устройствами. что вы покупаете.

Они делают все: от беспроводных динамиков Bluetooth, портативных аудиоразъемов, приемников HDTV и так далее. Одна из вещей, которые они делают, — это антенны для вашего FM-радио.

Их антенны поставляются с длинными и прочными шнурами, которые легко улавливают сигналы независимо от того, куда дует ветер. Они производят всевозможные антенны — направленные, всенаправленные, усилительные антенны и так далее. Это бренд, которому можно доверять благодаря их производственному опыту.

2. RCA Corporation

Это крупная компания по производству электроники, базирующаяся в Америке, но расширившая свой бизнес по всему миру. Они начинали как радиокомпания, чтобы создавать продукты, которые улучшают качество радио для людей.

Благодаря приему через их антенны, ваше радио сможет принимать и подключаться к большему количеству каналов, чем когда-либо раньше. У них есть встроенный усилитель, который при необходимости усиливает сигнал. С этой установленной антенной вы не ошибетесь — вы всегда будете подключены к вашим местным частотам.

3. TERK

Если вы живете в США, то наверняка слышали где-то название этой компании. Они являются лидерами в производстве отличных антенн для вашего FM-радио.Их основная сила заключается в предоставлении цифровых сигналов и сигналов HDTV за счет превосходного качества и приема их антенн.

У них есть внутренние антенны, усиленные антенны и даже недавно произведенные антенны с двойным приводом, которые оптимизируют слабые сигналы и изолируют отдельные звуки, чтобы вырезать искажения высоты тона, создаваемые гудением сталкивающихся частот.

Если вы хотите получить максимальное удовольствие от прослушивания, мы настоятельно рекомендуем эти антенны для вашего устройства.

4. ANTOP Technology Co.

ANTOP — китайская компания, основанная в 1980 году. Они базируются в городе Шэньчжэнь и имеют филиалы в Соединенных Штатах Америки.

Компания производит всевозможные антенны для наружных и внутренних цифровых радиостанций. Их антенны не только привлекают умопомрачительные сигналы, но и впечатляют своим внешним видом. У них есть обширная коллекция антенн для домашнего радио.

Эти антенны имеют очень прочную конструкцию и могут принимать сигналы на расстоянии до 85 миль от местных станций.

Вы можете найти антенны как с вертикальным, так и с горизонтальным приемом, чтобы они никогда не пропускали частоту даже в регионах с низкой связью.

Советы по настройке антенны для FM-радио

Как однажды сказал мне мой друг-инженер, хорошее радио требует сочетания трех вещей — хорошей стереосистемы, хорошей антенны и удобного расположения.

Если они у вас есть, вы можете слушать свои любимые радиостанции за много миль без шума, плавного появления и исчезновения или других источников прерывания.

При этом необходимо убедиться, что антенна установлена ​​правильно. Обратитесь к руководству по эксплуатации антенны за конкретными инструкциями по установке и обязательно следуйте им.

Эти советы помогут вам получить отличный сигнал с большой четкостью:

Удалите блоки

Расположите антенну так, чтобы она была как можно более беспрепятственной. Чем меньше предметов вокруг антенны, тем больше шансов на хороший прием.

Хорошей и практичной идеей было бы разместить его перед окном, так как сигнал проходит через окна более эффективно.

Удаление барьеров вокруг антенны — хороший шаг, чтобы избежать искажений и получить лучший сигнал.

Поместите выше

Помните, что FM-сигналы следуют за так называемой «линией видимости» передатчика. Таким образом, имеет смысл расположить антенну высоко вверх, где она будет лучше захватывать сигнал.

Попробуйте усиленную антенну

Если лучшая FM-антенна (как без усиления, так и без усилителя) не сработала и не дала вам желаемых результатов в отношении качества сигнала и звука, вероятно, пришло время установить наружную антенну. .Обязательно установите его как можно выше.

Комнатные антенны с усилением способны лучше улавливать сигнал и устранять искажения. Так что, если вы столкнулись с большим количеством искажений после использования разных моделей без усилителя, возможно, пришло время переключиться на усиленную антенну.

Попробуйте использовать наружную антенну

Часто задаваемые вопросы

Могу ли я использовать TV ant

enna для моего FM-радио?

Телевизионные сигналы VHF очень похожи на частоты, используемые FM-радио.Таким образом, обычная телевизионная антенна хорошо работает со стереотюнером или FM-радио.

Нужно ли заземлять антенну FM-радио?

Обычно домашняя FM-антенна без питания не требует заземления. Обычно в заземлении нуждаются только наружные антенны, особенно те, которые используются для телевидения.

Где используются дипольные антенны?

Дипольные антенны — самые простые и наиболее широко используемые формы антенн. Обычно состоящие из двух идентичных токопроводящих проводов / металлических стержней, эти антенны в основном используются при приеме радиовещания в диапазоне УКВ FM.

Как усилить сигнал FM-радио в помещении?

Барьеры вокруг антенны могут препятствовать прохождению сигнала, так что он не достигает антенны эффективно. Итак, вы хотите удалить материал вокруг антенны. Кроме того, попробуйте разместить антенну выше, в идеале около окна.

Из чего сделаны радиоантенны?

Лучшим материалом для изготовления антенн является медь, так как она не только мягкая и податливая, но и прочная. Некоторые блоки также изготовлены из тонкой нержавеющей стали из-за высокой прочности на разрыв.

Заключительное слово

А теперь передаю вам слово. Какую модель вы определили как лучшую комнатную FM-антенну для ваших нужд? Как вы заметили, в обзоре представлен ряд моделей.

Есть модели, которые состоят только из кабеля, другие, которые выглядят как башня, и даже модели, которые поставляются с усилителем, чтобы увеличить шансы устранения искажений и затягивания на многих станциях.

Я также включил несколько телевизионных антенн, которые можно использовать как с радио, так и с телевизором, с потрясающими результатами.

Узнайте больше о функциях интересующей вас модели на Amazon.

Как сделать дипольную антенну FM »Примечания по электронике

Детали простой в сборке конструкции дипольной FM-антенны, которую можно легко собрать и использовать для приема широковещательных FM-сигналов внутри помещений. .

---

Дипольные антенны Включают:
Основы дипольных антенн Ток и напряжение Полуволновой диполь Сложенный диполь Короткий диполь Дублет Длина диполя Дипольные корма Диаграмма излучения Построить радиолюбительский ВЧ диполь Перевернутый диполь V Многополосный ВЧ диполь вентилятора Многополосный ВЧ диполь-ловушка Антенна G5RV Конструкция FM-диполя

---

Одна из областей, в которой часто используются дипольные антенны, — это прием радиовещания VHF FM.Многие тюнеры Hi-Fi и другие радиоприемники имеют входные разъемы, которые принимают входной сигнал от коаксиального фидера, и там, где не используется внешняя антенна, дипольная антенна может стать отличным решением.

Дипольная антенна FM, скорее всего, обеспечит значительно лучший прием по сравнению со многими другими импровизированными решениями, которые могут быть использованы.

Сделать простую дипольную FM-антенну своими руками довольно просто. Их можно изготавливать разными способами и с минимальными затратами. Они могут оказаться идеальным решением для внутренней FM-антенны, возможно, на чердаке или на крыше, или их можно использовать, когда требуется временная антенна.

Если они будут использоваться для внутреннего использования, то нет необходимости использовать дорогие материалы, чтобы гарантировать, что они не пострадают от погодных условий. Вместо этого для внутреннего использования диполь DIY VHF FM может быть изготовлен из общедоступных материалов, и поэтому стоимость, вероятно, будет минимальной. Возможно, даже удастся сделать простой FM-диполь, используя предметы, которые уже могут быть в ящике для мусора, в мастерской или гараже.

Основы дипольной антенны

Дипольная антенна состоит из двух полюсов или частей.Для полуволнового диполя каждая ножка диполя будет длиной в электрическую четверть волны.

Длина диполя определяется частотой срабатывания. Диапазон FM-вещания простирается от 87,5 МГц до 108 МГц. Это довольно широкая полоса пропускания, которую может покрыть резонансная антенна, такая как дипольная антенна, но, поскольку она используется только для приема, характеристики на краях полосы не так важны, как если бы она использовалась для передачи.

Базовая конструкция дипольной FM-антенны показана ниже.

Базовая полуволновая дипольная антенна

На схеме каждое плечо дипольной антенны присоединено к фидеру. Это может быть либо открытый механизм подачи проволоки / сдвоенный механизм подачи, либо может использоваться коаксиальный кабель. Строго говоря, при использовании коаксиального или коаксиального кабеля следует использовать балун. Это связано с тем, что коаксиальный кабель называется несимметричным фидером, то есть внешний экран соединен с землей, а антенна сбалансирована. Однако для этого применения не должно наблюдаться заметного ухудшения характеристик, и дипольная антенна VHF FM должна нормально работать без нее.В этом случае внутренний провод коаксиального кабеля подключается к одной ножке диполя, а внешний провод (оплетка) коаксиального кабеля подключается к другой ножке дипольной антенны.

Как сделать простую конструкцию дипольной FM-антенны своими руками

Чтобы сделать простую дипольную FM-антенну своими руками, нужно всего несколько предметов. Обычно это:

• Двойной шлейф — сдвоенный шлейф от сети — это идея, но мы использовали старый шлейф динамика.
• Хомут — для фиксации центра диполя и предотвращения выхода гибкого кабеля за пределы необходимого.
• Нить или шпагат для закрепления концов диполя в соответствующих точках крепления (при необходимости).
• Разъемы — для подключения коаксиального кабеля.

Компоненты, необходимые для изготовления дипольной FM-антенны

Одним из преимуществ использования гибкого кабеля питания является то, что при использовании в качестве источника радиочастотных сигналов этот тип провода является достаточно близким приближением к 75-омному двойному или открытому механизму подачи проволоки. Это удобно, если требуется разумная длина. Для изготовления дипольной FM-антенны мы использовали дешевый акустический провод.

FM-диполь из сдвоенного гибкого кабеля

Чтобы собрать УКВ-дипольную FM-антенну, сначала в кабеле должны быть разделены два изолированных провода и разомкнуты. Затем следует закрепить центр, чтобы кабель не выходил дальше. Один из способов сделать это — использовать ленту для галстука, которую можно приобрести в большинстве магазинов электронных компонентов. Неразрезанный провод можно использовать в качестве фидера для антенны.

Для фиксации центральной точки дипольной FM-антенны

можно использовать стяжную ленту. Общая длина антенны должна составлять около 150 см, т.е.е. каждая нога должна быть 75 см. Эта длина должна привести к небольшому падению резонансной частоты в нижней половине диапазона FM-вещания, но часто в этом регионе можно найти более популярные станции. Если требуется, чтобы резонансная частота была выше, антенну можно немного укоротить.

Длину довольно легко вычислить по одному из следующих уравнений:

длина (метры) = 150 Af

длина (дюймы) = 5905 Af

Иногда используемые уравнения немного различаются по используемым константам, поскольку это зависит от множества факторов, включая используемый провод, окружающую среду, частоту и тому подобное.Однако это очень хорошая отправная точка и, безусловно, достаточно хороша для изготовления дипольной FM-антенны.

Концы проволоки можно завязать узлами, как показано на рисунке, чтобы ее можно было прикрепить к бечевке или веревке для установки на чердаке и т. Д. Если это будет сделано, длину следует отвести до конца проволоки и любая проволока, которая является частью узла или загнута назад, не должна входить в длину. Завязывание провода добавит индуктивности к концу провода, возможно, сделав его немного длинным, но это должно быть хорошо для приема.

Конец провода FM-диполя завязан узлом.

Поскольку у нас уже был проложен коаксиальный кабель по всему дому, наша антенна была подключена к коаксиальному разъему, а ответная версия была прикреплена к коаксиальному кабелю. Следует отметить, что сдвоенный фидер, такой как тот, который образован гибким проводом, не работает должным образом при прокладке на большие расстояния через птичник, и потери сигнала будут расти — лучше использовать коаксиальный кабель, поскольку это не влияет на это таким же образом.

При установке антенны как можно дальше на крыше антенна должна находиться подальше от металлических предметов, так как это снизит уровни сигнала.В частности, концы антенны более чувствительны к находящимся поблизости металлическим предметам.

Мы подвесили антенну на чердаке или на крыше. Поскольку в наши дни многие УКВ-ЧМ-станции используют вертикальную поляризацию, мы установили диполь вертикально: один конец прикрепили к удобному гвоздю в деревянной конструкции крыши, а другой конец удерживали грузом. Коаксиальный кабель был выведен под прямым углом — насколько это возможно в этих обстоятельствах!

Как сделать складную дипольную антенну УКВ ЧМ

Многие тюнеры Hi-Fi УКВ FM имеют входное сопротивление 300 Ом, а также стандартный вход 75 Ом.Этот вход обычно имеет винтовые клеммы, хотя иногда они имеют специальный разъем на 300 Ом. Этот вход идеально подходит для использования со складчатой ​​дипольной антенной VHF FM, которую можно очень просто собрать. Для этого требуется только ленточный кабель длиной 300 Ом (а не многожильный ленточный кабель для компьютера), который можно купить в большинстве магазинов электронных компонентов.

Первый этап — отрезать длину немного больше, чем требуется для дипольного элемента. С обоих концов центральный пластик нужно обрезать, а оставшуюся проволоку с обеих сторон зачистить и соединить вместе.Это нужно делать, убедившись, что общая длина элемента правильная.

Следующий этап — обрезать нижнюю проволоку по центру. Провода должны быть зачищены, чтобы можно было прикрепить второй отрезок ленты. Его можно сделать любой подходящей длины, имея в виду, что это может привести к разумным потерям, если оно будет проложено в доме рядом с другими объектами. Это позволяет использовать ленту 300 в качестве подающего устройства. Это может быть любая подходящая длина.

Эта дешевая и простая дипольная УКВ FM антенна подходит для районов с высоким уровнем сигнала или может использоваться в качестве временной меры. Ленточный кабель 300, как правило, чистый, и его довольно легко спрятать. Часто антенну такого типа можно закрепить за карнизом для штор или большим предметом мебели.

Дипольная антенна часто является идеальным решением для антенны для приема радиопередач в диапазоне УКВ FM. ЧМ-дипольная антенна может быть дешевым и эффективным решением, и они могут быть выполнены в различных формах — выше приведены только две идеи, но можно сделать УКВ-дипольную ЧМ-антенну многими другими способами в зависимости от того, что может быть доступны и каковы требования.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеорита Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

7 лучших антенн AM / FM 2021

Вы можете подумать, что радио устарели. Особенно, если вы живете в мире YouTube и Spotify. Но во многих частях мира радио — главный источник новостей и развлечений. Кроме того, вы можете оказаться на открытом шоссе во время похода или автомобильной поездки.

Во время затишья в разговоре, когда GPS выходит из строя, ваш FM-сигнал может спасти вам жизнь … и ваше здравомыслие! Итак, покупаете ли вы дом на колесах или новую антенну для своей деревенской дичи, давайте взглянем на лучшую FM-радиоантенну на рынке.

Лучшая AM / FM-радиоантенна Сравнительная таблица 2021

	TERK Всенаправленная внутренняя FM-антенна	903 Ом 759 Ом 759 9902 6 футов коаксиал
	Кабельная электронная домашняя FM-телескопическая антенна
	Stellar Labs Всенаправленная внешняя FM-антенна 909 909 908ER 9 Антенна	FM: 88-108 МГц AM: 540-1700 кГц	6-футовый коаксиальный кабель 75 Ом, согласующий трансформатор 75 Ом и адаптер питания переменного / постоянного тока
	Двойная электроника Антенна морской радиосвязи дальнего действия	FM: 88-108 МГц AM: 5 40-1700 кГц	Поворотное основание на 180 градусов и кабель 54 дюйма
	RGTech Monarch Indoor AM FM-антенна	DAB: 170-240 МГц FM: 88-1040 МГц FM: 88-1040 МГц AM: 540-1700 кГц	Разъем F-типа и переходник разъема F-типа на разъем PAL
	Terk Indoor AM Antenna Advantage		6-футовый соединительный кабель Ом трансформатор

Лучшие обзоры антенн AM / FM 2021

1.Лучшая комнатная антенна FM-радио: TERK FM +

Антенны бывают разных стилей, но, как лаконично выразился один эксперт, это кусок провода, который принимает радиочастотный сигнал и помещает его в коробку. Это тип антенны, в которой провод заключен в пластиковую коробку. Коробка имеет тонкую вертикальную конструкцию и квадратную форму с закругленными сторонами. Вы можете установить его вертикально к стене или поставить на полку или стол.

В идеале антенны должны иметь 31 дюйм по вертикали и 31 дюйм по горизонтали для достижения наилучших результатов.Это стандартный размер автомобильных радиоантенн. Комнатные антенны разные. Это более новая модель с сопротивлением 75 Ом, которая подключается с помощью 6-футового коаксиального кабеля. В коробке также есть трансформатор на 75 Ом для подключения антенны. И он может распознавать цифровые FM-сигналы, отправленные в формате HD.

Как и все FM-приемники, он улавливает сигналы от 88 МГц до 108 МГц и превосходит рекомендации CEA для внутренних антенн. Однонаправленные антенны улавливают станции из заданного региона, поскольку все их сигналы будут передаваться с вышек в одном и том же общем направлении.Антенна весит полфунта (8 унций) и имеет диаметр от 6 до 7 дюймов в самом широком месте.

С Terk вы можете улавливать FM-сигналы от нескольких вышек передачи и других источников. Конечно, эти увеличенные объемы сопровождаются шумом, поэтому антенна использует технологию гамма-петли для очистки вашего сигнала. Уплощенный силуэт антенны обеспечивает большую площадь поверхности для приема сигнала, поэтому вам не нужно поворачивать, настраивать или регулировать ее прочное основание после установки.

Тем не менее, вам нужно выбрать лучшую позицию для приема.В отличие от хлыста или удочки, которыми вы можете возиться, ваш Terk является постоянным. Особенно, если вы крепите его на стене, поэтому выбирайте правильное положение. Вы можете поставить ее вертикально, чтобы она принимала сигналы с обеих сторон, но прочная подставка все еще узкая, поэтому есть вероятность, что антенна опрокинется, если ее не держать вне досягаемости.

Плюсы:

• Это продукт американского производства, что очень важно для некоторых покупателей.
• Он всенаправленный, поэтому вы получаете больше FM-радиостанций, чем однонаправленная антенна.
• Его тонкий силуэт не занимает много места.

Con:

• Это комнатная антенна, поэтому она не подходит для внешнего использования. Вы также столкнетесь с потерей сигнала, если будете использовать двухвинтовой симметричный соединитель, а не прямой соединитель типа f.

Проверить цену на Amazon

2. Лучшее за деньги: кабельная внутренняя телескопическая антенна FM

• ПОЛНЫЙ ДИАПАЗОН FM-КАНАЛОВ, отличная выдвижная антенна для FM-радио.Улучшенный прием 100% в зоне плохого приема
• ПРОЧНЫЙ И ТЯЖЕЛЫЙ ВЫСОКОЕ КАЧЕСТВО, изготовлен из медной латуни с 10 удлинительными секциями, толстый, прочный и долговечный
• УНИВЕРСАЛЬНАЯ СОВМЕСТИМОСТЬ, эта радиоантенна имеет штекерный разъем «F» и 3 типа адаптер, штекер PAL и гнездо PAL и 3,5 мм, широкая работа с этими радио, HiFI и мини-системой: Bose Wave Sangean Cambridge Audio One Pure Evoke Tivoli Audio Demon Roberts Sony Marantz Yamaha Hitachi Hi-Fi DAB Radio и т. д.

Что будет дальше что вы думаете об автомобильной антенне? Наверное, это все.Она стилизована под штыревую автомобильную радиоантенну, но ее можно использовать и в доме. Растяжимый стебель приближается к 21 дюйму по вертикали или горизонтали. И он не сломается, сколько бы вы его ни расширили, потому что металлический стержень разделен на десять секций, чтобы укрепить его полую внутреннюю структуру.

Тем не менее, стебель имеет тенденцию выпадать, если вы его не закрепите. Многие радиолюбители упускают из виду жирный шрифт, которым стержень крепится к его горизонтальной оси. Сильно затяните, и хлыст останется наверху.Кроме того, хотя тип радио влияет на тип антенны, которую вы можете купить, у Ancable есть простое решение. Антенна поставляется с тремя разъемами: порт 3 мм, штекер PAL и гнездо PAL.

Эти разъемы представляют собой металлические кусочки, которые можно подключить к любому соответствующему кабелю, поэтому эта универсальная антенна подходит для любого отверстия. У них есть резьба, которая навинчивается непосредственно на штекерное горизонтальное основание F-типа вашего Ancable. Хотя антенна компактна — в закрытом состоянии она складывается до 5 дюймов. Ancable покрывает свою антенну 100% гарантией в течение 12 месяцев после покупки.

Чтобы усилить прием, Ancable увеличил диаметр стержня из нержавеющей стали до 10 мм. Это телескопическая штанга, то есть она выдвигается, как телескоп. А стыки имеют медную подкладку для усиления сигналов и более сильной структуризации. Но поскольку антенна подключается непосредственно к радио, а не к кабелю, это может быть неудобно, если места меньше или доступ к портам ограничен.

Плюс этой конфигурации в том, что для установки антенны не требуются специальные навыки или инструменты.Гаечный ключ подходящего размера или плоскогубцы — это все, что вам нужно. А поскольку это ручная антенна, вам не нужно электричество для ее питания, поэтому она не повредит вашим счетам за коммунальные услуги. Он весит 1,41 унции и полностью переносится, но не откручивайте его слишком часто — вы износите резьбу.

Плюсы:

• В транспортировочную коробку входят три типа разъемов.
• Стебель может проходить через десять частей, достигая общей высоты почти 21 дюйм.
• Гарантия на эту антенну составляет 1 год.

Con:

• Если вы не установите его надежно, подрулевой рычаг перевернется. Затяните винт на стыке и еще раз проверьте, чтобы антенна оставалась в вертикальном положении.

Проверить цену на Amazon

3. Лучшая наружная антенна FM-радио: всенаправленная антенна Stellar Labs

• Цена для каждого ассортимента продукции —

Во многих отношениях спиральный проводящий стержень больше эффективнее прямого или изогнутого.Это потому, что большая часть поверхности стержня подвергается воздействию любого вещества, элемента или материала, которые вы пытаетесь провести. В этом смысле спиральная антенна уже стала хитом. При диаметре примерно 20 дюймов (после сборки) и с двумя витыми петлями это огромная восприимчивая поверхность.

Антенна состоит из трех частей — двух катушек и крестовины. Вам нужно соединить три части вместе и удерживать их с помощью прилагаемых крепежей. Но две катушки не очень плотно прилегают друг к другу — вам придется установить их на место.Просмотрите инструкцию, чтобы убедиться, что вы потеряли или сломали важные детали. Также приобретите мачту на крышу — она ​​не входит в коробку.

Эффективность вашей антенны во многом зависит от того, насколько высоко она висит, поэтому убедитесь, что мачта достаточно высока. Между двумя контурами около 4 дюймов, а их круглая форма позволяет им принимать сигналы со всех сторон. В транспортной коробке также нет трансформатора, поэтому купите его с подходящими характеристиками. И берегитесь птиц — из этих катушек получаются идеальные насесты.

Во многих описаниях продуктов утверждается, что эта антенна предварительно собрана, и ее более мелкие части уже собраны. Но вам все равно придется сделать круг, пересечь его и прикрепить к вертикальному столбу на крыше. Антенна весит 1,6 унции, но она будет весить намного больше, когда птицы и белки найдут ее. Он принимает как аналоговые, так и цифровые сигналы высокой четкости и достаточно прочен, чтобы выдерживать суровые погодные условия.

Благодаря форме и легкости этой антенны Stellar Labs вы можете сложить несколько антенн вместе.Это экономит место в хранилище, но вы также можете складывать их во время активного использования, чтобы удвоить, утроить или учетверить мощность вашего сигнала. Просто убедитесь, что ваша телевизионная или радиомачта достаточно прочна, чтобы удержать их все. Максимальное усиление этого устройства составляет 4 дБ, а его полное сопротивление — 75 Ом.

Плюсы:

• Спиральный диполь обеспечивает большую площадь поверхности для приема сигнала.
• У него довольно круглый силуэт, который хорошо смотрится на крыше.
• Все необходимое оборудование входит в комплект.

Con:

• Это немного сложно собрать, потому что две петли должны быть перемещены, прежде чем они соединятся. Но большинство людей могут понять это, взглянув на руководство.

Проверить цену на Amazon

4. Лучшая FM-антенна для домашней стереосистемы: усиленная AM / FM-антенна Terk Tower Распродажа

• Всенаправленный прием значительно улучшает прием станций AM / FM
• Технология Air Coil изолирует элементы AM и FM для улучшения радиоприема и минимизации статического электричества и шума.
• Встроенный малошумящий усилитель усиливает слабые сигналы.Частота диапазона: FM 88 МГц — 108 МГц, AM 540 кГц — 1700 кГц.

Если вам нужна простота, Terk Tower — это то, что вам нужно. Вы не можете получить более простого, чем светящаяся палка на пьедестале. Эта палка имеет высоту около 17 дюймов, так что это достойная поверхность для приема. Он установлен на диске диаметром от 4 до 5 дюймов и поставляется с 6-футовым коаксиальным кабелем для подключения к радио. Башня принимает как AM, так и FM-сигналы , разделенные воздушной катушкой.

Это разделение может показаться уловкой, но за счет разделения частот каждая отдельная AM- или FM-станция становится более четкой.И это особенно полезная функция, потому что когда все провода скручены внутри мачты, полезна любая форма сегментации. В антенне тоже есть зеленый ночник.

Это может быть удобным штрихом, когда вам нужен перерыв в ванной посреди ночи, и вы не хотите слишком просыпаться или упираться пальцами ног в кровать. Антенна на удивление весит 1,5 фунта. (Terk FM + весит треть этого веса, но выглядит намного больше). Конечно, будучи тонкой башней, эта антенна является полностью всенаправленной.Но у него только ограниченная восприимчивая поверхность.

Башня имеет усиление сигнала 15 дБ, а усилитель ELN (чрезвычайно низкий уровень шума) помогает еще больше минимизировать помехи. И хотя у этой антенны есть длинный кабель, он не такой постоянный, как Terk FM +. К сожалению, это иногда работает против антенны, потому что небольшое столкновение с ней может привести к потере сигнала. Тщательно выбирайте свое положение для максимального приема.

Установить эту антенну очень просто. Он поставляется с 75-омным трансформатором и 75-омным коаксиальным кабелем.Он также имеет кнопочные разъемы для проводов AM и FM. Однако он использует адаптер переменного / постоянного тока, поэтому ему нужны электрические розетки на 110 В, и у него нет возможности использовать батареи.

Плюсы:

• Его гладкий силуэт почти не занимает места.
• Он может принимать сигналы от станций AM и FM.
• Антенна оснащена воздушной катушкой для уточнения сигнала.

Con:

• Эта антенна имеет провод приличного размера.Но он так плотно скручен, что может поместиться внутри компактного стержня. Ограничение снижает его эффективность при приеме FM-сигналов.

Проверить цену на Amazon

5. Лучшая морская антенна дальнего действия: двойная электронная антенна дальнего действия

• ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ И ДАЛЬНОСТЬ — ваша гибкая мачта и морская антенна дальнего действия обеспечивают широкий диапазон до 10 миль для всех частот морского диапазона
• ЧРЕЗВЫЧАЙНО ДОЛГОВЕЧНО — благодаря гибкой мачте эта морская радиоантенна будет обеспечивать исключительное качество звука, выдерживая при этом ветры. соль и спрей для отличного приема и долговечности

Вы знаете эту культовую сцену из «Спасателей Малибу», «Полиция Майами» или любого приморского телешоу? Сцена, где быстроходный катер подпрыгивает, преследуя партию наркотиков? Или, может быть, загарпунить большую рыбу? Вы знаете, как антенна подпрыгивает, как морская качающаяся голова? Это из-за его подвески — он построен таким образом, чтобы не разбиваться каждый раз, когда вы попадаете в волну.

А эта морская антенна точно такая же. Он установлен на упругой основе, что позволяет ему поворачиваться на 180 °, не повреждая шейку. А поскольку внешняя сторона антенны покрыта резиной, ваше оборудование не будет повреждено солнцем, песком, солью или серфингом. Он действительно немного похож на световой меч, вплоть до рукояти. Или люминесцентная лампа. А 54-дюймовый кабель позволяет подключаться к радио.

Поскольку это морское устройство, его разъемы немного другие. Он имеет более длинный одинарный штырь, который похож на разъем для наушников, хотя для правильной установки вам может потребоваться адаптер.Антенна установлена ​​на 16-дюймовой мачте, и хотя 54 дюйма кажутся много, вам все равно может понадобиться удлинитель для больших лодок, в зависимости от того, где находится ваше радио и источники питания.

Dual Electronics покрывает эту антенну годовой гарантией как на детали, так и на работу, поэтому не беспокойтесь, чтобы установить ее самостоятельно — они с радостью сделают это за вас. Это наружная антенна, которая отличается особой прочностью, поскольку океанские условия более суровы, чем на самой сложной трассе для бездорожья. Это легкий прибор — всего 7 унций, что очень важно — вы не можете позволить себе лишний вес в океане!

Плюсы:

• Он может принимать сигналы на расстоянии до 10 миль.
• Наружная поверхность уплотнена резиной для предотвращения коррозии.
• Антенна поворачивается на 180 ° на основании.

Con:

• Хотя эта антенна представлена ​​как принимающая все морские диапазоны, на самом деле это автомобильное радио для вашей лодки. Таким образом, он будет принимать приморские AM и FM станции. Вы даже можете поймать кого-нибудь, ведущего трансляцию с острова. Но это не улучшит каналы между лодками и берегом.

Проверить цену на Amazon

6.Лучшая AM FM-антенна: Многонаправленная приемная радиоантенна RGTech Monarch Распродажа

• Изобретена ученым из Зала славы космических технологий NASA доктором Арджи Петросом
• Позволяет слушать AM / FM-радио с беспрецедентным качеством звука.
• Истинный диапазон приема 60 миль — Многонаправленный прием — усиление 2,2 дБи — Диапазон частот DAB: 170 — 240 МГц — Диапазон частот FM: 87,5 — 108 МГц — Поставляется с разъемом F-типа, а переходник разъема F-типа на разъем PAL входит в комплект поставки

Чем занимаются ракетологи в свободное время? Некоторые изобретают нерфовые пушки.Другие создают радиоантенны, подобные этой, разработанной ученым НАСА доктором Арджи Петросом, который имеет 23 патента. А если у вас загруженная система домашнего кинотеатра с большим количеством битов и карабинов, эта антенна легко впишется в нее.

Башни объемного звука могут легко замаскировать ее внешний вид, особенно благодаря сверхтонкому силуэту 0,05 мм и самой узкой точке 0,85 мм. мм в самом широком месте.

Это легкая антенна — чуть более 4 унций. Это полезно для установки. Как так? Что ж, антенна RGTech поставляется с двумя липкими подушечками, которые вы можете прижать прямо к стене, двери или выбранной монтажной поверхности.На липких подушечках есть двусторонняя лента, поэтому вы можете надеть антенну на липкие подушечки, и антенна останется на месте. Но эти накладки съемные.

И их можно использовать повторно, если вы захотите перенести радио на новое место. Антенна разнонаправленная, но если вы установите ее на стене, ее задняя поверхность будет частично загорожена. Его ширина — 7 см (а высота — почти 60 см), поэтому вы можете установить его вертикально как отдельно стоящее устройство. Антенна имеет впечатляющий диапазон сигнала 60 миль и принимает сигналы AM, FM и DAB.

DAB означает цифровой звуковой диапазон, что означает, что эта антенна распознает и выбирает станции, созданные как вручную, так и в цифровом виде. RGTech подключается к вашему радио через 15-футовый кабель и порт PAL F-типа. Коэффициент усиления колеблется от 2,2 до 20 дБ для определенных станций, что означает, что сигнал может быть в 100 раз чище с этой антенной. Плюс 5-летняя гарантия. Хороший!

Плюсы:

• Вы можете установить его вертикально или горизонтально.
• Имеет прозрачные липкие подушечки для облегчения монтажа.
• Для работы антенны не требуется электричество.

Con:

• Антенна громоздкая, поэтому для ее установки потребуется достаточно места.

Проверить цену на Amazon

7. Лучшая внутренняя AM-антенна: Внутренняя AM-антенна Terk

• Прием канала будет зависеть от того, что транслируется в вашем районе, силы сигнала и расстояния до вышек вещания. , а также ваше окружение (т.е. препятствия между вашим домом и башнями).
• 6-футовый соединительный кабель — предварительная настройка Pin-Dot
• Всенаправленная диаграмма приема, выходное сопротивление 300 Ом

Люди все время говорят, что AM-радио не работает . Но у него есть явные преимущества. Он распространяется на большее расстояние и не блокируется физическими объектами, такими как автомобили, здания, деревья и даже люди. Но хотя это дешевле, но и шумнее, чем FM. Так что, если вы подключены к своим AM-станциям и хотите поддерживать связь со своими DX-приятелями, попробуйте Terk Advantage с его силуэтом космической эры.

Это выглядит странно современно для устройства, которое принимает якобы архаичные сигналы. Но он имеет сопротивление более старой модели 300 Ом, измененное с помощью 75-омного трансформатора. А его полый круг позволяет ему принимать сигналы со всех сторон. Диаметр кольца 9,5 дюйма, толщина 2,5 дюйма.

Антенна устанавливается вертикально на подставку, которая находится на полке или столе. Он достаточно широкий, чтобы быть прочным, но поскольку это круг, он все равно может опрокинуться, поэтому держите его достаточно высоко, чтобы не соблазнять детей и домашних животных.Однако он весит около фунта, что помогает ему оставаться на ногах.

Terk AM Advantage имеет предварительную настройку по точкам, чтобы помочь вам обнаружить скрытые каналы в вашем районе. Эта функция особенно полезна для экскурсий DX. Это «беспроводная» антенна, которую нельзя подключить к настольному радио. Просто поместите его на радио или рядом с ним, и он уловит и уточнит соответствующие сигналы. Это означает, что вам придется перемещать радио и антенну по мере необходимости.

Плюсы:

• Он имеет эстетичный дизайн и отлично смотрится на вашей рабочей поверхности.
• Работает как с проводами, так и без них, поэтому в коробку входит неизолированный коаксиальный кабель.
• Антенна имеет радиус действия 60 миль, но, как известно, «перемещается» на 90 миль.

Con:

• Антенна кажется небольшой, поэтому ее легко недооценить. К тому же коаксиал, идущий в комплекте с антенной, не очень высокого качества.

Проверить цену на Amazon

Что следует учитывать при покупке радиоантенны

Возможно, вы слишком молоды, чтобы помнить о балансировке на крыше, чтобы получить правильный телевизионный сигнал.Или слушать этот жуткий свист паразитных сигналов по беспроводной сети. Беспроводная связь здесь является ретро-радиоустройством, в отличие от современных цифровых технологий, которыми оснащены смартфоны. Но даже современным радиоприемникам нужны антенны для лучшего приема сигналов, поэтому давайте рассмотрим несколько советов по покупке радиоустройств.

Типичное использование

Где и когда вы чаще всего слушаете радио? У вас есть портативный приемник, который вы используете в дороге, или антенна для автомобильного радиоприемника? Вас больше интересует тропосферный канал? Все эти факторы будут влиять на тип антенны, которую вы покупаете.Например, автомобильные антенны должны быть легкими, чтобы снизить сопротивление, которое может повлиять на ваше вождение.

Но они также должны быть достаточно длинными и достаточно чувствительными, чтобы принимать сигналы в различных условиях движения. Точно так же, если вы в основном используете радио в помещении, вы можете приобрести антенну меньшего размера с меньшим радиусом действия. Но для использования радио на открытом воздухе антенна должна быть больше по размеру. Он также должен быть изготовлен из более прочных, водонепроницаемых и атмосферостойких материалов, поэтому, вероятно, он будет стоить дороже.

Место использования

Это похоже на предыдущий пункт, но немного отличается. Да, мы рассматривали использование автомобиля вместо домашнего использования. Но где именно этот дом или ежедневная поездка? Вы живете в стране с населением менее 5000 человек и несколькими местными радиостанциями? Вы ездите по городским маршрутам с миллионами частот от смартфонов и метел до сигналов стоп-сигналов?

Или, может быть, вы находитесь в более тихом, более ретро-пространстве, где станции AM все еще работают.В этом случае вам понадобится антенна, которая может принимать сигналы AM и FM. Если ваш жилой район насыщен радиостанциями, вам понадобится антенна с большей способностью точной настройки, чтобы вы могли различать станции. Но если ваше использование выходит за рамки границ, рассмотрите возможность всенаправленного использования.

Конструкция антенны

Здесь необходимо учитывать несколько аспектов. Во-первых, как антенна подключается к вашему FM-радио? Это беспроводной маршрутизатор с вилкой или проводом? В последнем случае порты для вашего радио и вашей антенны должны совпадать.Еще раз проверьте это, так как старые ретро-радиоприемники имеют разъемы на 300 Ом, а новые — на 75 Ом. Также проверьте частоту.

Особенно если вы покупаете ТВ антенну. Вам нужен VHF, потому что это близко к FM-частотам. По форме это может быть проволока, обруч, свернутый или свернутый в спираль металл или блок, полный микрочипов. Подумайте о месте установки, доступном пространстве, портативности, близости к источникам питания и других сопутствующих характеристиках, которые обязательно повлияют на размер и структуру вашей антенны.

Это дело?

Изучив лучшую FM-радиоантенну в различных указанных категориях, мы считаем, что лучшей антенной в целом является Terk FM + всенаправленная радиоантенна . Вот почему:

• Он вращается в нескольких направлениях, поэтому вы получаете более широкое разнообразие сигналов.
• Его сдержанный черный цвет подходит к любой декоративной теме.
• Он имеет 75-омный трансформатор и 75-омный 6-футовый коаксиальный кабель.
• Антенна использует гамма-петлю для максимального приема и минимизации шума.

Какую антенну вы используете сейчас? Покажите нам фото в комментариях и расскажите, почему вы выбрали именно эту модель. Что вам нравится в нем? Есть ли какие-то аспекты, которые вам не нравятся?

Улучшение радиоприема — WERU Community Radio

Если вы живете на окраине вещательного сигнала WERU, вы можете сделать несколько вещей, чтобы улучшить свой FM-прием. (Конечно, вы также можете послушать онлайн.)

Основная часть следующей информации сосредоточена на недорогих идеях для улучшения вашего индивидуального приема.

Факторы, влияющие на прием
Радиоволны FM могут зависеть от многих факторов, от местности до оборудования. В общем, FM-передачи — это прямая видимость, похожая на световые волны. 12 000 ватт WERU передаются с горы Блю-Хилл (высота 1000 футов). Если между вами и Blue Hill нет какого-либо объекта (здания, хребта, горы и т. Д.), Вы должны иметь хороший прием на расстоянии до 50 миль от передатчика. После 50 миль прием становится фактором силы сигнала, так же как и ваше местоположение по отношению к передатчику.У нас есть постоянные слушатели (и участники) в Скоухегане, Дувре-Фокскрофте, Баксфилде и Хармони. В этих случаях важными факторами являются ландшафт и оборудование; эти люди, вероятно, живут на холмах и / или имеют внешние роторизованные (наводимые) антенны.

Ниже приведены некоторые предложения по улучшению домашнего приема путем добавления или регулировки приемных антенн. Эти методы могут работать, а могут и не работать, но улучшение вашей антенны — это единственное лучшее решение проблем с приемом (за исключением перемещения или установки переводчика).Предлагаемые здесь решения варьируются от вещей, которые вы можете делать бесплатно, до оборудования, которое вы можете приобрести. Мы не продаем оборудование, а просто передаем лакомые кусочки проверенных знаний о приеме для вашего удовольствия от прослушивания.

Антенны: некоторые общие понятия

• Антенна — это «коллектор» радиосигналов, который улучшает качество приема, обеспечивая больше сигнала, чем в противном случае поступило бы на приемник.
• Наружная антенна предпочтительнее комнатной.
• Лучше расположить на высоте, будь то крыша, холм за домом или верхняя полка книжного шкафа.
• Многие вещи в доме могут повлиять на прием, поэтому для начала попробуйте установить радио или антенну в разных местах дома.
• ВЫ — антенна! Если вы улучшаете прием, стоя рядом или касаясь радио или антенны, ваша система сообщает вам, что ей нужна антенна получше.
• Роторная (наводимая) антенна предпочтительнее стационарной.Фиксированная FM-антенна должна быть направлена ​​в сторону Blue Hill Mountain.

Ваше радио

Определите, есть ли в вашем радиоприемнике антенные разъемы для крепления антенны. Они будут выглядеть как:

• Винты на тыльной стороне с надписью «муравей. 300 Ом »или
• Разъем коаксиального кабеля с надписью «coax / ant. 50 Ом »(Вт = Ом)

В противном случае в вашем радио есть либо внутренняя антенна, которую вы не видите, либо телескопическая антенна.В любом случае перейдите к разделу «Без антенных разъемов».

Подключение антенны к радиостанции

Существует два разных типа антенного кабеля: плоский двухжильный провод, известный как «сдвоенный вывод», мощностью 300 Вт, или круглый провод с пластиковым покрытием, известный как «коаксиальный» или «коаксиальный», мощностью 50–75 Вт. Кабельные компании используют коаксиальный кабель, и он намного лучше, но он дороже. Вам нужно будет решить, что использовать, если вы устанавливаете новую антенну или кабель. Помимо передачи более сильного сигнала, коаксиальный кабель полезен в ситуациях, требующих устранения помех, создаваемых соседними электродвигателями, компьютерами и т. Д.Будем рады проконсультировать вас.
Если у вас уже установлена ​​телевизионная антенна, купите «FM-разветвитель» в магазине радиоприемников. Следуйте инструкциям, подключив «FM-выход» разветвителя к радио и используя «ТВ-выход», чтобы восстановить соединение с телевизором. Поэкспериментируйте, прикрепляя провода к одному винту, а затем к другому, чтобы увидеть, что дает лучший прием; единственное правило — «делай то, что лучше всего работает».
Если вы принимаете телевизионный сигнал через кабельную систему, а ваша телевизионная антенна не используется, просто подключите ее к антенным разъемам на радио, и вы получите значительно лучший прием.Если в вашей кабельной системе есть служба FM, узнайте, есть ли WERU. Если это так, вы можете подписаться на услугу FM и отказаться от любых антенн или использовать их вместе с услугами кабельного телевидения; если он не передается, вы можете лоббировать свою кабельную компанию, чтобы добавить WERU к услуге FM. Часто кабельные компании могут передавать очень хорошие сигналы на больших расстояниях от передатчика. Мы будем рады помочь вам в этом.
Если у вас по-прежнему возникают проблемы с приемом после подключения антенны, попробуйте направить антенну прямо на Blue Hill Mountain.Если наведение антенны на Blue Hill Mountain вызывает проблемы с приемом других теле- или радиостанций, примите во внимание:

• установка моторизованного ротора для перемещения антенны изнутри,
• выделяет FM-антенну, чтобы постоянно указывать на Голубую гору, или
• придумал какое-то уникальное устройство, позволяющее навести антенну, подобное тому, что описано в последнем разделе «Другие идеи».

Использование двухполюсной антенны

Di-poles — это Т-образные проволочные антенны, предназначенные для использования внутри помещений.Их можно купить в магазинах радиоприемников, они недорогие.
Присоедините нижнюю ножку T к антенным клеммам вашего радио (поэкспериментируйте с установкой), а затем поиграйте с расположением T. Размещение T имеет решающее значение для работы диполя.
Если вы действительно смелы или жаждете приема WERU с ограниченным бюджетом, вы можете сделать индивидуальный диполь. Преимущество состоит в том, что вы можете значительно увеличить эффективность диполя за счет его размера и / или размещения снаружи! Вам понадобится часть двухжильного кабеля, о котором мы упоминали ранее.
Изготовленный на заказ диполь будет иметь форму буквы Т, как и готовый, который вы можете купить, за исключением того, что вы сможете адаптировать его к своим потребностям. Однако вам необходимо соблюдать эти или кратные им измерения; верхняя планка должна иметь размер 5 футов 1 дюйм, 10 футов 2 дюйма, 15 футов 3 дюйма или 20 футов 4 дюйма и т. д., а нижняя ножка должна соединяться с серединой этой верхней планки (2 фута 6 дюймов и т. д.). Вы можете накинуть индивидуальный диполь на крышу вашего дома или залезть на дерево в переднем дворе и привязать его к соответствующим ветвям (конечно, неустанно экспериментируя, чтобы найти правильную ориентацию диполя для лучшего приема).Twin lead настолько дешев, что вы можете гордиться резким улучшением качества приема на некоторое время, но за очень небольшие деньги. Однако не заблуждайтесь насчет эффективности индивидуального диполя по сравнению с традиционной металлической ТВ / FM-антенной.
Отрежьте двойную штангу подходящей длины для верхней перекладины. В середине этой длины отрежьте один из двух проводов и снимите пластиковое покрытие. Теперь подключите другой отрезок двойного провода к двум неизолированным проводам верхней шины. Другой конец подключен к терминалам вашей радиоантенны.
Если нестандартный диполь кажется слишком большим хлопотом, вы можете сделать диполь «разрезать и разрезать». Возьмите двойной поводок и разделите его пополам. Другой конец подсоедините к рации. Очень просто, но не так эффективно, как кастомный диполь.

Нет антенны? Сделайте проволочную антенну
Самодельные антенны могут работать очень хорошо. Часто кусок провода превращается в антенну вообще без особых хлопот. Это может быть толстая или тонкая проволока, а лучше всего бесплатная или дешевая проволока. Провод с пластиковым покрытием безопаснее (не забудьте удалить любое покрытие, чтобы можно было подсоединить провод к клеммам антенны), но оголенный провод вполне подойдет.
Используйте любой кусок проволоки. Присоедините его к антенному разъему. Проведите им по стержням драпировки и оконным проемам. Выбросьте его в окно и в ближайшее дерево. Бросьте на крышу. Проделайте то же самое с двумя проводами. Потратьте некоторое время на эксперименты с размещением этих проводов; часто хорошо работают противоположные направления. Если это чисто внутренняя работа, убедитесь, что вы расположили эти провода так, чтобы с гордостью указывать на них посетителям. «Посмотри на мою антенну; Я получаю WERU громко и ясно! »

Нет антенных терминалов
Радиочасы обычно не имеют антенных терминалов или телескопических антенн.Попробуйте обмотать радио большим количеством проводов; не подключайте провод ни к чему. Идея состоит в том, чтобы возле магнитолы достать толстую петлю из провода.
Практически любая крупная металлическая конструкция над землей может выступать в качестве антенны. Алюминиевые водосточные желоба, кондиционеры и тепловые каналы, металлические оконные рамы, алюминиевый сайдинг и металлическая кровля — отличные антенны. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ электрическую розетку в качестве антенны. с помощью зажима из крокодиловой кожи прикрепите к одному из них ранее упомянутую массивную проволочную петлю, окружающую ваши радиочасы.Ух ты!
Другие портативные радиостанции имеют телескопические антенны, которые можно улучшить, обернув «флаг» из алюминиевой фольги вокруг верхней части или прикрепив кусок провода к телескопической антенне. Этот кусок провода может быть брошен в дерево рядом с вашим садом, когда вы работаете в саду и слушаете радио, или, что более важно, прикреплен к водостоку за окном вашей спальни или брошен на крышу.

Другие идеи

1. Кроличьи ушки дешевы. Прикрепите их к дымоходу или залезьте на дерево и аккуратно разместите их в соответствии с данными приема, которые ваш друг кричит вам из окна.Кроличьи уши не предназначены для размещения на улице, так как они испортятся до бесполезности. Но, по нашему опыту, это происходит только через много лет. Или попробуйте положить их на чердак.
2. Выберите на ресивере MONO. По причинам, выходящим за рамки данной брошюры, сигналы МОНО распространяются дальше и содержат меньше шума.
3. Купите усилитель или усилитель для имеющейся антенны. Иногда они творят чудеса, иногда просто работают. Усилителям требуется определенное количество сигнала для работы, иначе они в конечном итоге будут усиливать шум, а не звук.
4. Вот «чердачное решение», предложенное слушателем KSER недалеко от Сиэтла: «Я установил радио-телевизионную антенну (также известную как yagi) на своем чердаке. У меня к нему привязана веревка, и я могу повернуть ее из шкафа возле радио. Я могу разместить его для KSER или различных телеканалов. Вертикальный стержень — это метла. У меня получается поворот примерно на 90 градусов. Преимущество состоит в том, что я избавился от затрат на установку антенны на открытом воздухе и ротора, но у меня она все еще находится на относительно высоком месте, и я легко могу ее установить.”

Создайте свою собственную антенну, настроенную на WERU
WERU имеет подробные планы по созданию собственной антенны, настроенной специально на WERU. В очень отдаленных районах эта антенна обеспечит значительное улучшение приема. Еще одно полезное применение этой антенны — если вы испытываете помехи от другой станции при попытке настроить WERU.
Вот планы антенн (формат PDF), а важные примечания о создании такой антенны приведены ниже. Особая благодарность Джеку Дайсу и Марку Роману за планы и заметки.

Замечания по дизайну:

• Критические размеры (длина элементов антенны и расстояние между ними) были рассчитаны по формуле, взятой из статьи в Popular Science около 1956 года. Дед соседа отрезал ее и сохранил. Он и я построили антенны для приема WERU, и мы получаем очень хороший прием.
• Переменная в формуле — радиочастота. Частота умножается на константы, чтобы определить длину и разнос антенных элементов.Представленная здесь конструкция рассчитана на прием на частоте 89,9 мГц, которую передает WERU.
• Дизайн рамы — это то, что придумал я. Это особенно хорошо при использовании «донорной» антенны (поясняется позже), которая требует, чтобы элементы были соединены вместе в центре их пролета и которые нуждаются в поддержке с каждой стороны стыка. Фактически, любое приспособление будет работать до тех пор, пока конструкция удерживает элементы антенны выровненными в одной плоскости и способна противостоять злоупотреблению нахождением на крыше во время экстремальных погодных условий, которые мы наблюдаем здесь, в штате Мэн.

Примечания по конструкции:

• Для стрингеров выбирайте древесину с прямыми волокнами без крупных сучков, которые покрывают толщину стрингера. Это ослабит его.
• Я дал фактические размеры ¾ ”на 2 ″ на 13 футов для двух стрингеров. Чтобы получить эти размеры, потребуется разрезать «по одному» до ширины 2 дюйма. Если у вас нет возможности разрезать длинный кусок дерева, выберите дерево как можно ближе к 2 ″ от склада пиломатериалов. Обвязка обычно доступна в размерах «1 на 3» (фактический размер ¾ на 2 ½ дюйма).Часто это древесина не самого лучшего качества, поэтому убедитесь, что она достаточно прямая и в ней нет крупных сучков. Я бы не рекомендовал использовать древесину уже на 2 дюйма для стрингеров.
• Размеры и количество проставок не критичны. Используйте свои обрезки, чтобы разделить два стрингера и удерживать их вместе.
• Идеальное место для крепления на мачте — точка баланса полностью собранной антенны. Геометрический центр (6 футов 6 дюймов от конца стрингеров) будет достаточно близко, если вы хотите спланировать крепление перед сборкой всего блока.
• Размеры, рассчитанные по формуле, указаны на чертеже в десятичных дюймах. Я преобразовал их с точностью до 1/16 дюйма, как указано в скобках. Создавая антенну, будьте максимально осторожны, чтобы получить указанные размеры.

Приобретите антенну на заказ.
Directive Systems, небольшая компания по производству антенн на юго-западе штата Мэн, производит антенну, которую некоторые слушатели могут посчитать стоящей инвестицией. Для получения дополнительной информации свяжитесь с Дэвидом Олеаном по адресу RR # 2 Box 282, Dixon Rd., Ливан, ME 04027 или 207-658-7758.

Как бесплатно сделать простую мощную рамочную антенну AM

В этом мире есть несколько действительно волшебных вещей, которые практически бесплатны.
Эту самодельную AM-антенну лучше всего использовать на открытом воздухе, но вы можете заставить ее работать внутри, каким-то образом перенаправив провода. Он усиливает все слабые сигналы AM, поэтому мощная местная радиостанция может быть слышна по всему циферблату AM-радио.

Вот что вам нужно:

• 100 футов или более любого типа изолированного провода, с которым легко работать
• Завязки или стяжки или лента для фиксации формы катушки
• (2) зажима типа «крокодил» (доступны в большинстве магазинов электроники)
• (1) трех- или четырехфутовый заземлитель (любой металлический столб или труба диаметром ½ дюйма или более)
• (1) регулируемый хомут для трубы, который подходит к металлической стойке

1.Сформируйте трехдюймовую катушку с семью витками. Закрепите в круглую форму с помощью завязок или ленты. Прикрепленный зажим типа «крокодил», показанный ниже, будет подсоединен не менее чем к 60 ‘антенного провода. Как правило, чем длиннее антенный провод, тем лучше, поэтому, если у вас есть антенный провод длиной 100 футов, это хорошо.

2. Другой конец (не показан) катушки войдет в заземляющий стержень, поэтому оставьте достаточно провода. Заземленный кол можно забить в удобное и безопасное место поблизости.

3. Для максимального приема вытяните антенный провод перпендикулярно станции, которую вы хотите слушать.Это означает, что если вы проведете воображаемую линию к станции, вам нужно будет проложить антенный провод под углом 90 градусов к этой воображаемой линии. Вы можете установить провод на любой высоте, но в целях безопасности подумайте о восьми футах.

4. Оголите конец антенного провода (я использую нож или диагональные плоскогубцы) и закрепите его на катушке. Зажимы из крокодиловой кожи действительно не нужны, но они намного надежнее, чем скручивать проволоку вместе.

5. Наша антенна не работала на трубе, которую мы использовали, пока мы не удалили ржавчину на небольшом участке под зажимом.Чего вы не видите, так это того, что грязь влажная. Это также важно, чтобы земля работала. Если у вас сухая почва, возможно, вам придется полить ее небольшим количеством воды, чтобы почва стала более проводящей. Прикрепите провод к зажиму.

6. Grand Magic Test: Настройте радио на очень слабую станцию. Вам не нужен измеритель сигнала, но интересно наблюдать, как он регистрирует усиление. Подвигайте катушку к радио, пока не услышите, что станция улучшается. На самом деле вы не прикрепляете эту антенну к радио.Катушка усиливает сигнал, который индуктивно улавливается ферритовой антенной внутри радиоприемника. Станция с частотой 1400 кГц в нашем районе перешла от «неразличимого сигнала» к «полной мощности». Сообщите нам о своих успехах или неудачах, чтобы другие слушатели могли извлечь пользу из вашего опыта.

Вы можете поэкспериментировать с диаметром катушки, количеством витков и длиной антенного провода, который вы используете. Если вы хотите увидеть другие отличные AM-антенны, попробуйте поискать рамочную антенну «сделай сам».Мы будем рады, если вы отправите комментарий и / или картинку, которую мы можем опубликовать.

Эта антенна отлично работает в диапазоне AM из-за свойств этих частот. Рамочные антенны могут работать и на других частотах, но требуют некоторой модификации из-за различий в частотных характеристиках. Вероятно, в будущем будут сделаны некоторые открытия, связанные с исследованиями рамочной антенны.

Как всегда, мы ценим ваше мнение и поощряем вопросы.

Лучшие комнатные радиоантенны

(Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.)

В этой статье я рассмотрю 5 лучших комнатных радиоантенн (антенн):

Если у вас нет времени прочитать всю статью, вот моя Рекомендация:

Я рекомендую комнатную антенну AM / FM с усилителем Antop. Это не только FM-антенна, но и AM-антенна. Он усиливается и значительно усиливает сигнал. Он поставляется со всеми необходимыми кабелями, разъемами и адаптерами, а его элегантный современный дизайн означает, что он даже не похож на антенну.

Важность хорошей антенны

Хорошая комнатная FM-антенна очень важна для вашего принимать FM-радиопередачи с высоким качеством звука.Антенна — это вход в ваш ресивер. Бессмысленно иметь радиотюнер высшего класса, если его антенна не подходит для работы. Мусор на входе, мусор на выходе.

Антенны, специально предназначенные для приема FM-трансляций диапазоны от 88 МГц до 108 МГц являются наиболее эффективными для приема FM. FM частотный диапазон от 88 МГц до 108 МГц известен как VHF (очень высокая частота) и его можно получить только в пределах прямой видимости (около 40 до 50 миль.) Итак, это диапазон стандартной FM-антенны.

Причины не устанавливать наружную антенну

Наружная антенна обычно дает лучший результат. приема, но есть много причин, по которым у вас не может быть наружной антенны, например, жить в квартире или в арендуемой собственности и арендодатель / Собственник не хочет устанавливать антенну на крыше. Может ты живешь в в очень ветреном месте, и вы не хотите, чтобы внешняя антенна упала выключенный. Наконец, возможно, вы просто не хотите хлопот по установке наружная антенна на крыше и необходимость сверлить отверстия в стенах и испортить вашу интерьер.

Комнатные FM-антенны работают очень хорошо

Часто нет необходимости во внешней антенне. Хороший качественная комнатная FM-антенна может обеспечить отличный прием. В этой статье я обзор 5 лучших комнатных FM-антенн, и все они работают очень хорошо.

Внутренние антенны с усилителем и неусиленные

Комнатная антенна может включать в себя схему усилителя. Усиленная антенна (также известная как усилитель внутренней FM-радиоантенны) увеличивает мощность принимаемого сигнала, что может улучшить прием.Важно отметить, что если сигнал содержит много статических помех и помех, то статические помехи и помехи также будут усиливаться! Усиленные антенны очень полезны, если у вас «чистый», но слабый сигнал.

Разъемы и штекеры

К каким разъемам и штекерам необходимо подключить антенну Ваш тюнер будет зависеть от типа входного антенного разъема, который у вас есть ваш тюнер. Большинство тюнеров имеют женский коаксиальный разъем для FM и пружинный зажим. разъемы для AM. Все антенны, которые я рассмотрел в этой статье, поставляются со всеми кабелями, вилками и переходниками, подходящими для большинства тюнеров.

Конструкция

По определению, комнатная антенна будет находиться в помещении и вероятно, на виду, поэтому внешний вид антенны является важным критерием. Все из усики в этом обзоре выглядят великолепно и / или очень незаметно.

Лучшие комнатные антенны

Эта антенна имеет очень гладкий современный черный дизайн. Это вообще не похоже на антенну! Имеет встроенный усилитель для усилить входящий сигнал и улучшить прием.

Основные характеристики

• Комбинированная антенна FM и AM для использования внутри помещений.
• Современный дизайн изогнутых панелей с тонким черным финишем.
• Усиленный для сбалансированного диапазона приема.
• Разнонаправленная диаграмма приема .
• Диапазон приема AM / FM : от 40 до 50 миль.
• Простая установка — Просто подключите его к любой розетке с адаптером переменного / постоянного тока. Подключите его к разъему FM f-гнездовой коаксиальной антенны вашего тюнера с помощью коаксиального кабеля FM (входит в комплект) и подключите его к разъемам с пружинным зажимом AM с помощью оголенного провода AM-кабеля (также входит в комплект).Если ваш тюнер имеет разъем типа IEC для FM, то вы можете подключить антенну через гнездо IEC к гнезду коаксиального адаптера F (входит в комплект). Для всех других, менее распространенных типов подключения соответствующий адаптер можно заказать отдельно.

Размер : 279 x 68 x 45 мм (10,98 x 2,68 x 1,77 дюйма)
Вес : 1 фунт (454 грамма)

В коробке

• Комнатная Am / FM антенна с усилителем Antop.
• FM-кабель.
• Адаптер питания переменного / постоянного тока.
• Кабель AM.
• Коаксиальный переходник с розетки IEC на «F» розетку.

Плюсы

• Комбинированная антенна AM и FM.
• Поставляется со всеми стандартными кабелями, разъемами и переходниками.
• Встроенный усилитель усиливает входящий сигнал.
• Компактный и легкий.
• Современный дизайн выглядит хорошо.

Минусы

• Немного нагревается, но это не повлияло на его использование.

---

Эта компактная стерео AM / FM антенна ANTV выполнена в глянцевом исполнении. черная отделка и хорошо будет смотреться в вашем доме.Встроенный малошумящий усилитель усиливает FM-сигнал и улучшает качество звука. В нем есть технология, которая отфильтрует нежелательные беспроводные сигналы 3G / 4G.

Технические характеристики

Диапазон : 50 миль
Полосы приема : AM / FM
Диапазон частот : AM : 520-1650 кГц, FM : 87-108 МГц
Схема приема : Многонаправленный
Усиление : AM: 3 дБ, FM: 35 дБ
Выходной уровень : макс. 100 дБмкВ
Импеданс : 75 Ом
Уровень шума : ≤5 дБ
Источник питания : 6 В / 100 мА постоянного тока (перем. Адаптер питания постоянного тока в комплекте)
Длина кабеля : 6 футов (1.82 метра)
Разъемы и кабели : Антенна совместима с разъемами FM F-female и разъемами AM с пружинным зажимом на вашем тюнере.

Размер : 7,09 x 4,53 x 0,8 дюйма (180 x 115 x 20 мм)
Вес : 1 фунт (454 грамма)

В коробке

• Внутренняя усиленная антенна FM / AM ANTV.
• FM-кабель.
• Адаптер питания переменного / постоянного тока.
• Кабель AM.
• П-образный металлический кронштейн для размещения антенны вертикально или горизонтально.

Плюсы

• Встроенный усилитель усиливает входящий сигнал.
• Антенна отфильтровывает нежелательные беспроводные сигналы 3G / 4G.
• Современный дизайн отлично смотрится. На самом деле это даже не похоже на антенну. Его можно расположить вертикально или горизонтально.
• Комбинированная стерео антенна AM и FM.
• Поставляется со всеми стандартными кабелями, разъемами и переходниками.

Против

• Длина кабеля немного коротковата, но, вероятно, достаточна для большинства применений.

---

Фактически это 2 основные отдельные комнатные антенны (одна FM и один для AM) продается в комплекте. если ты нужна только FM-антенна без AM-антенны, ее можно приобрести как одиночная антенна (см. обзор «Кабельная комнатная проводная FM-антенна» ниже).

FM-антенна представляет собой провод длиной 4,9 фута (1,5 метра). со стандартным вставным разъемом F на конце, который вставляется в заднюю часть вашего тюнер. Это не усиленная антенна.

AM-антенна — это большая пластиковая рамочная антенна с пластиковая основа, чтобы она встала.Его кабель длиной 4,5 фута подключается к на задней панели тюнера с помощью простого 2-контактного неизолированного провода. Убедитесь, что вы проверили тип разъемов на вашем тюнере. Это не усиленная антенна.

Размер : 135 x 122 x 18 мм (5,3 x 4,8 x 0,7 дюйма)
Вес : 9 граммов (0,32 унции)

В коробке

• 1 антенна FM с вставным F-разъемом.
• 1 антенна AM с разъемами для неизолированных проводов.

Плюсы

• Обе антенны обеспечивают достойный прием по невысокой цене.
• Очень компактный и легкий.

Минусы

• Ни FM, ни AM антенны не усиливаются.
• Рамочная AM-антенна немного шаткая по конструкции.

---

Комнатная антенна TERK — это стильная всенаправленная комнатная FM-антенна, которую легко установить.

Основные характеристики и характеристики

Диапазон частот FM : 88 -108 МГц
Технология гамма-петли — Принимает больше станций с меньшим шумом и статичностью.
HD-радио — Антенна TERK совместима с цифровым HD FM-радиовещанием.
Простота установки — Комнатная антенна TERK поставляется с несколькими вариантами подключения, подходящими для различных типов разъемов на вашем тюнере:

• Коаксиальный кабель 75 Ом: используйте коаксиальный разъем на FM-кабеле.
• Подключение кнопки 75 Ом: Используйте согласующий трансформатор 75 Ом (входит в комплект).

После того, как вы подключили антенну к тюнеру, соответствующий разъем, он может быть установлен на стене или размещен на ровной поверхности как полка.

Всенаправленная — Комнатная антенна TERK имеет запатентованный всенаправленный прием на 360 градусов это означает, что вам не нужно постоянно корректировать его положение. Один раз он установлен, трогать его не нужно.

Размер : 198 x 160 x 41 мм (7,8 x 6,3 x 1,6 дюйма)
Вес : 14,2 грамма (0,5 фунта)

В коробке

• Всенаправленная комнатная FM-антенна TERK.
• Коаксиальный кабель длиной 6 футов 75 Ом.
• Согласующий трансформатор 75 Ом.

Плюсы

• Очень проста в установке.
• Его можно закрепить на стене или расположить на плоской поверхности.
• Компактный и легкий.
• Совместимость с цифровым радиовещанием в формате HD FM.
• Всенаправленный — нет необходимости постоянно регулировать его после установки.

Минусы

• Только FM.
• Это не усиленная антенна.

---

Это простой провод FM 75 Ом антенна, 4.9 футов (1,5 метра) в длину со стандартным вставным F-соединителем на конец, который вставляется в заднюю часть тюнера. Это не усиленная антенна.

(Эта антенна также продается как часть пакета с рамочной AM-антенной. — См. Обзор «Кабельная комнатная FM-антенна и рамочная AM-антенна» далее на странице.)

Размер : 18 x 0,48 x 0,84 дюйма (457 x 12,2 x 21,4 мм)
Вес : 0,53 унции (15 граммов)

В коробке

• 1x FM-антенна с вставным F-коннектором.

Плюсы

• Простая, но эффективная антенна с хорошим приемом по невысокой цене.
• Очень компактный и легкий. Это простой провод с разъемом на конце.

Минусы

• Антенна не усиленная.

---

Заключение

Итак, какая комнатная FM-антенна самая лучшая?

Я рекомендую комнатную антенну AM / FM с усилителем Antop. Это не только FM-антенна, но и AM-антенна.Он усиливается и значительно усиливает сигнал. Он поставляется со всеми необходимыми кабелями, разъемами и адаптерами, а его элегантный современный дизайн означает, что он даже не похож на антенну.

Как работают антенны и передатчики?

Как работают антенны и передатчики? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 29 июня 2020 г.

Представьте, что вы протягиваете руку и ловите слова, картинки и информация проходит мимо.Вот примерно то, что антенна (иногда называемый антенной) делает: это металлический стержень или блюдо, улавливает радиоволны и превращает их в электрические сигналы, питающие во что-то вроде радио или телевизор или телефонная система. Такие антенны иногда называют приемниками. Передатчик — это антенны другого типа, выполняющие функции, противоположные приемнику: он превращает электрические сигналы в радиоволны, чтобы они могли путешествовать иногда тысячи километров вокруг Земли или даже в космос и назад.Антенны и передатчики — ключ практически ко всем формы современной телефонной связи. Давайте подробнее рассмотрим, что они есть и как они работают!

Фото: огромная 70-метровая спутниковая антенна Canberra с глубокой тарелкой в ​​Австралии. Фото любезно предоставлено НАСА в палате общин.

Как работают антенны

Предположим, вы руководитель радиостанции и хотите транслируйте свои программы в мир. Как вы это делаете? Вы используете микрофоны, чтобы улавливать звуки голосов людей и поворачивать их в электрическую энергию.Вы берете это электричество и слабо говоря, заставьте его течь по высокой металлической антенне (усиливая ее мощность много раз, поэтому он будет путешествовать так далеко, как вам нужно, в мир). Как электроны (крошечные частицы внутри атомов) в электрическом токе колеблются взад и вперед вдоль антенны, они создают невидимое электромагнитное излучение в виде радиоизлучения. волны. Эти волны, частично электрические и частично магнитные, распространяются со скоростью света, забирая ваше радио. программа с ними. Что происходит, когда я включаю радио у себя дома в нескольких милях отсюда? Радиоволны, которые вы послали, проходят через металлическую антенну и заставляют электроны покачиваться взад и вперед.Это порождает электрический ток — сигнал о том, что электронные компоненты внутри моего радио снова включается в звук, который я слышу.

Иллюстрация: Как передатчик посылает радиоволны приемнику. 1) Электричество, поступающее в антенну передатчика, заставляет электроны колебаться вверх и вниз по ней, создавая радиоволны. 2) Радиоволны распространяются по воздуху со скоростью света. 3) Когда волны достигают приемной антенны, они заставляют электроны внутри нее вибрировать. Это производит электрический ток, который воссоздает исходный сигнал.

Антенны передатчика и приемника часто очень похожи в дизайн. Например, если вы используете что-то вроде спутникового телефона который может отправлять и принимать видео-телефонные звонки в любое другое место на Земле, используя космические спутники, сигналы, которые вы передаете и получаете все проходят через одну спутниковую антенну — особый вид антенны в форме чаши (технически известный как параболический отражатель , потому что блюдо изгибается в форме графика, называемого параболой).Часто, однако передатчики и приемники выглядят по-разному. ТВ или радио радиовещательные антенны — это огромные мачты, иногда простирающиеся на сотни метров / футов в воздух, потому что они должны посылать мощные сигналы на большие расстояния. (Один из тех, на которые я регулярно настраиваюсь, на Саттон Колдфилд в Англии, мачта имеет высоту 270,5 метра или 887 футов, что соответствует примерно 150 высоким стоящим людям. друг на друга.) Но вам не нужно ничего такого большого на телевизоре. или радио дома: антенна гораздо меньшего размера подойдет.

Волны не всегда проходят по воздуху от передатчика к приемнику. В зависимости от того, какие виды (частоты) волн мы хотим послать, как далеко мы хотим их послать и когда мы хотим это сделать, на самом деле существует три различных способа распространения волн:

Иллюстрация: Как волна распространяется от передатчика к приемнику: 1) По прямой видимости; 2) земной волной; 3) Через ионосферу.

1. Как мы уже видели, они могут стрелять по прямой линии, так называемой «прямой видимости» — точно так же, как луч света.В старых сетях междугородной телефонной связи микроволновые печи использовались для передачи вызовов таким образом между очень высокими коммуникационными вышками. (волоконно-оптические кабели в значительной степени сделали это устаревшим).
2. Они могут двигаться вокруг кривизны Земли в так называемой земной волне. AM (средневолновое) радио имеет тенденцию перемещаться по этому пути на короткие и средние расстояния. Это объясняет, почему мы можем слышать радиосигналы за горизонтом (когда передатчик и приемник не находятся в пределах видимости друг друга).
3. Они могут выстрелить в небо, отразиться от ионосферы (электрически заряженная часть верхней атмосферы Земли) и снова спуститься на землю.Этот эффект лучше всего работает ночью, что объясняет, почему удаленные (иностранные) AM-радиостанции намного легче поймать по вечерам. Днем уходящие в небо волны поглощаются нижними слоями ионосферы. Ночью этого не происходит. Вместо этого более высокие слои ионосферы улавливают радиоволны и отбрасывают их обратно на Землю, давая нам очень эффективное «небесное зеркало», которое может помочь переносить радиоволны на очень большие расстояния.

Какой длины должна быть антенна?

Фото: Антенны, которые используют связь прямой видимости, должны быть установлены на высоких башнях, как это.Вы можете видеть тонкие диполи антенны, торчащие из верхней части, но большая часть того, что вы видите здесь, — это просто башня, которая держит антенну высоко в воздухе. Фото Пьера-Этьена Куртежуа любезно предоставлено Армией США.

Самая простая антенна представляет собой кусок металлического провода, прикрепленный к радио. Первое радио, которое я когда-либо построил, когда мне было 11 или 12 лет, было кристалл с длинной петлей из медного провода, выступающей в качестве антенны. Я запустил антенна прямо под потолком моей спальни, так что это должно быть всего около 20–30 метров (60–100 футов) в длину!

Большинство современных транзисторных радиоприемников имеют как минимум две антенны.Один из это длинный блестящий телескопический стержень, который вынимается из корпуса и поворачивается для приема сигналов FM (частотная модуляция). В другое — антенна внутри корпуса, обычно прикрепленная к основному печатная плата, и она принимает сигналы AM (амплитудной модуляции). (Если вы не уверены в разнице между FM и AM, обратитесь к нашей статье о радио.)

Зачем в радиоприемнике две антенны? Сигналы на этих разные диапазоны волн переносятся радиоволнами разных частота и длина волны.Типичные радиосигналы AM имеют частоту 1000 кГц (килогерц), тогда как типичные FM-сигналы составляют около 100 МГц (мегагерцы) — поэтому они вибрируют примерно в сто раз быстрее. Поскольку все радио волны движутся с одинаковой скоростью (скорость света 300 000 км / с или 186000 миль в секунду), сигналы AM имеют длины волн примерно в сто раз больше, чем FM-сигналы. Вам нужно два антенны, потому что одна антенна не может уловить такие огромные разный диапазон длин волн. Это длина волны (или частота, если вы предпочитаете) радиоволн, которые вы пытаетесь обнаружить, определяет размер и тип антенны, которую вам нужно использовать.Говоря в широком смысле, длина простой (стержневой) антенны должна составлять примерно половину длины волны радиоволны, которые вы пытаетесь получить (также можно сделать антенны на четверть длины волны, компактные миниатюрные антенны, длина которых составляет около одной десятой длины волны, и мембранные антенны, которые еще меньше, хотя мы не будем здесь вдаваться в подробности).

Длина антенны — не единственное, что влияет на длину волны. ты собираешься забрать; если бы это было, радио с фиксированной длиной антенны может принимать только одну станцию.Антенна подает сигналы в схему настройки. внутри радиоприемника, который предназначен для «фиксации» одной конкретной частоты и игнорирования остальных. Самая простая схема приемника (вроде той, что вы найдете в кристаллическом радио) не что иное, как моток проволоки, диод и конденсатор, и он подает звуки в наушник. Схема реагирует (технически резонирует с , что означает электрические колебания) на частоте, на которую вы настроены. и отбрасывает частоты выше или ниже этого.Регулируя емкость конденсатора, вы меняете резонансную частоту, что настраивает ваше радио на другую станцию. Задача антенны — улавливать энергию проходящих радиоволн, достаточную для того, чтобы цепь резонирует только на нужной частоте.

Антенны AM и FM: длинное и короткое

Фото: Рамочная АМ-антенна внутри типичного транзисторного радиоприемника. очень компактный и очень направленный. Проволока розового цвета, из которой состоит антенна, намотана на толстый ферритовый сердечник (черный стержень).Обычно, как вы можете видеть здесь, на одном ферритовом стержне размещены две отдельные антенны: одна для AM (средневолновая) и одна для LW (длинноволновая).

Посмотрим, как это работает для FM. Если я попытаюсь послушать типичный радиовещание на частоте FM 100 МГц (100000000 Гц), волны, несущие мою программу, имеют длину около 3 м (10 футов). Итак, идеал длина антенны составляет около 1,5 м (4 фута), что примерно соответствует длина телескопической антенны FM-радио, когда она полностью выдвинута.

Теперь для AM длины волн примерно в 100 раз больше, так почему же вы этого не делаете? нужна антенна на 300 м (0.2 мили) долго, чтобы их забрать? Что ж, вам нужна мощная антенна, вы просто не знаете, что она там есть! АМ-антенна внутри транзисторного радиоприемника работает совсем по-другому. путь к антенне FM снаружи. Где FM-антенна улавливает электрическую часть радиоволны, вместо этого AM-антенна соединяется с магнитной частью . Это очень тонкая проволока (обычно несколько десятков метров) закольцованы вокруг ферритового (магнитного) сердечника, от нескольких десятков до нескольких сотен раз, что значительно концентрирует магнитную часть радиосигналов и создает («индуцирует») в проводе больший ток. обернуты вокруг них.Это означает, что такая антенна может быть действительно крошечной и при этом иметь отличную производительность. Без ферритового стержня рамочной антенне требуется гораздо больше витков провода. (так что тысячи вместо сотен или десятков) или петли проволоки нужно быть намного больше. Поэтому внешние FM-антенны для радиоприемников иногда берут форма большой петли, может быть, 10–20 см (4–8 дюймов) в диаметре или около того.

Иллюстрация: Вверху: Электромагнитные радиоволны состоят из вибрирующих электрических волн (синий) и магнитных волн (красный), которые перемещаются вместе со скоростью света (черная стрелка).Внизу: Слева: FM-антенна улавливает относительно коротковолновую высокочастотную электрическую часть FM-радиоволн. Справа: ферритовая рамочная антенна AM улавливает и концентрирует магнитные составляющие более длинноволновых и низкочастотных электромагнитных волн.

Пока все хорошо, но как насчет мобильных телефонов? Почему им нужны только короткие и короткие антенны вроде той, что на фото? Мобильные телефоны тоже используют радиоволны, также движущиеся со скоростью света, и с типичной частотой 800 МГц (примерно в десять раз больше, чем FM-радио).Это означает, что их длина волны примерно в 10 раз короче, чем у FM-радио, поэтому им нужно антенна размером примерно в одну десятую. В смартфонах антенна обычно растягивается вокруг внутренней части корпуса. Посмотрим, как это вычисляется: если частота 800 МГц, длина волны 37,5 см (14,8 дюйма), половина длины волны будет быть 18 см (7,0 дюйма). Мой нынешний смартфон LG имеет длину около 14 см (5,5 дюйма), так что вы можете видеть мы на правильном пути.

Фото: 1) Эта телескопическая антенна FM-радио выдвигается на длину примерно 1–2 м (3–6 футов или около того), что примерно вдвое меньше длины радиоволн, которые она пытается уловить.2) Мобильные телефоны имеют особенно компактные антенны. Более старые (например, Motorola слева) имеют короткие внешние антенны или те, которые выдвигаются телескопически. (Открытая часть антенны — это то, на что указывает мой палец и есть еще одна деталь, которую мы не видим бегущей по краю печатной платы внутри корпуса.) Более новые мобильные телефоны (например, модель Nokia справа) имеют более длинные антенны, полностью встроенные в корпус.

Другие типы антенн

Простейшие радиоантенны представляют собой длинные прямые стержни.Много Внутренние телевизионные антенны имеют форму диполя : металлический стержень, разделенный на две части и сложены горизонтально, так что немного похоже на человека, стоящего прямо их руки вытянуты горизонтально. Более изысканный открытый Телевизионные антенны имеют несколько таких диполей, расположенных вдоль центрального опорный стержень. Другие конструкции включают круглые петли из проволоки и конечно, параболические спутниковые тарелки. Почему так много разных дизайнов? Очевидно, что волны, приходящие на антенну от передатчика, абсолютно одинаковы, несмотря ни на что. форма и размер антенны.Другой вид диполей поможет сконцентрировать сигнал, чтобы его было легче обнаружить. Этот эффект можно усилить еще больше, добавив несвязанные «фиктивные» диполи, известные как направляющие и отражатели, которые направляют большую часть сигнала на действительные принимающие диполи. Это эквивалентно усилению сигнала и возможности принимать более слабый сигнал, чем более простая антенна.

Иллюстрации: Четыре распространенных типа антенн (красные) и места, где они лучше всего воспринимаются (оранжевые): основной диполь, сложенный диполь, диполь и отражатель, а также Яги.Базовая или сложенная дипольная антенна одинаково хорошо улавливает перед своими полюсами или за ними, но плохо на каждом конце. Антенна с отражателем улавливает намного лучше с одной стороны, чем с другой, потому что отражающий элемент (красная дипольоподобная полоса слева) отражает больше сигнала на свернутый диполь справа. Yagi еще больше преувеличивает этот эффект, улавливая очень сильный сигнал с одной стороны и почти не обнаруживая сигнала где-либо еще. Он состоит из множества диполей, отражателей и директоров.

Важные свойства антенн

Три характеристики антенн особенно важны, а именно их направленность, усиление и полоса пропускания.

Направленность

Диполи очень направленные : они улавливают приходящие радиоволны, идущие на под прямым углом к ​​ним. Вот почему телевизионная антенна должна быть правильно установлен на вашем доме и смотрит в правильную сторону, если вы собираетесь получить четкую картину. Телескопическая антенна на FM-радио меньше очевидно направленный, особенно если сигнал сильный: если вы направьте его прямо вверх, он будет улавливать хорошие сигналы от практически любое направление.Ферритовая антенна AM внутри радиоприемника гораздо более направленный. Слушая AM, ты найдешь себя нужно повернуть рацию, пока она не улавливает действительно сильный сигнал. (Как только вы найдете лучший сигнал, попробуйте повернуть радио ровно на 90 градусов и обратите внимание на то, как сигнал часто отваливается практически на нет.)

Хотя высоконаправленные антенны могут показаться болезненными, когда они правильно выровнены, они помогают уменьшить помехи от нежелательных станций или сигналов, близких к той, которую вы пытаетесь обнаружить.Но направленность — не всегда хорошо. Подумайте о своем мобильном телефоне. Вы хотите, чтобы он мог принимать звонки, где бы он ни находился относительно ближайшая телефонная мачта или забирайте сообщения, куда бы он ни указывал, когда он лежит в сумке, так что направленная антенна не годится. Аналогично для GPS-приемника, который сообщает вам, где вы находитесь. с использованием сигналов нескольких космических спутников. Поскольку сигналы приходят из разных спутники, находящиеся в разных местах неба, отсюда следует, что они приходят с разных направлений, так что, опять же, высоконаправленная антенна не была бы такой полезной.

Прирост

Коэффициент усиления антенны — это очень техническое измерение, но, в общем, сводится к тому, насколько он увеличивает сигнал. Телевизоры часто принимают слабый, призрачный сигнал даже без антенна подключена. Это потому, что металлический корпус и другие компоненты действуют как основная антенна, не сфокусированная на каком-либо конкретном направление, и по умолчанию подбирает какой-то сигнал. Добавьте правильный направленная антенна, и вы получите гораздо лучший сигнал .Коэффициент усиления измеряется в децибелах (дБ), и (как правило), чем больше коэффициент усиления тем лучше ваш прием. В случае с телевизорами вы получите гораздо больший выигрыш от сложной внешняя антенна (например, с 10–12 диполями в параллельной «решетке»), чем от простого диполя. Все наружные антенны работают лучше, чем комнатные, а также оконные и навесные. имеют больший прирост и работают лучше встроенных.

Пропускная способность

Ширина полосы антенны — это диапазон частот (или длины волн, если хотите), на которых он работает эффективно.В чем шире пропускная способность, тем больше дальность действия различных радиостанций волны, которые вы можете уловить. Это полезно для чего-то вроде телевидения, где вам может понадобиться выбрать много разных каналов, но много менее полезен для телефона, мобильного телефона или спутниковой связи где все, что вас интересует, это очень специфическая радиоволна передача на довольно узком частотном диапазоне.

Фотографии: Больше антенн: 1) Антенна, которая питает RFID-метку, вставленную в библиотечную книгу. Схема внутри него не имеет источника питания: она получает всю свою энергию от приходящих радиоволн.2) Дипольная антенна внутри карты Wi-Fi для беспроводного Интернета PCMCIA. Он работает с радиоволнами 2,4 ГГц и длиной волны 12,5 см, поэтому его длина должна составлять всего около 6 см.

Кто изобрел антенны?

Иллюстрация: иллюстрация Оливера Лоджа посылки радиоволн через космос от передатчика (красный) к приемнику (синий) на некотором расстоянии, взятая из его патента 1898 года US 609,154: Electric Telegraphy. Предоставлено Бюро по патентам и товарным знакам США.

На этот вопрос нет простого ответа, потому что радио превратилось в полезный технологии через вторую половину XIX века благодаря работе довольно несколько разных людей — как ученых-теоретиков, так и экспериментаторов-практиков.

Кто были эти пионеры? Шотландский физик Джеймс Клерк Максвелл разработал теорию радио примерно в 1864 году, и Генрих Герц доказал, что радиоволны действительно существовали примерно 20 лет спустя (они были некоторое время спустя назвал в его честь волны Герца). Несколько лет спустя, на встрече в Оксфорде, Англия, 14 августа 1894 года, английский физик, Оливер Лодж , продемонстрировал, как радиоволны могут использоваться для передачи сигналов. из одной комнаты в другую в том, что он позже описал (в своей автобиографии 1932 года) как «очень инфантильный вид радиотелеграфии.» Лодж подал патент США на «электрический телеграф» 1 февраля 1898 года, описывая устройство для «оператора» с помощью того, что сейчас известно как «телеграфия на волнах Герца» для передачи сообщений через космос на любой один или несколько из множества различных люди в различных местах … «Неизвестный Лоджу на том этапе, Гульельмо Маркони проводил свои собственные эксперименты в Италии примерно в то же время — и в конечном итоге оказался лучшим шоуменом: многие люди думают о нем как о «изобретателем радио» по сей день, тогда как, по правде говоря, он был только одним из группы дальновидных людей, которые помог превратить науку об электромагнитных волнах в практическую технологию, меняющую мир.

Ни в одном из первоначальных радиоэкспериментов не использовались передатчики или приемники, которые мы бы сразу узнали сегодня. Герц и Лодж, например, использовали часть оборудования, называемую генератором искрового разрядника: пара цинковых шариков, прикрепленных к коротким отрезкам медной проволоки с воздушным зазором между ними. Лодж и Маркони использовали когереры Бранли (стеклянные трубки, заполненные металлической опилкой) для обнаружения передаваемых ими волн. и получил, хотя Маркони счел их «слишком неустойчивыми и ненадежными» и в конце концов разработал свой собственный детектор.Вооружившись этим новым оборудованием, он проводил систематические эксперименты, выясняя, как высота антенны влияет на расстояние, на которое он может передавать сигнал.

А остальное, как говорится, уже история!

Если вам понравилась эта статья …

… вам могут понравиться мои книги. Мой последний Breathess: почему загрязнение воздуха имеет значение и как оно влияет на вас.

Узнать больше

На этом сайте

Книги

• Теория антенн: анализ и разработка Константина А.Баланис. Wiley, 2012. Хорошее общее теоретическое введение, предназначенное для студентов, изучающих физику и электротехнику. Не совсем подходит для начинающих — и вам понадобится хорошее понимание математики.
• Маленькие антенны: методы миниатюризации и приложения Джона Л. Волакиса и др. McGraw-Hill, 2010. Взгляд на теорию и практическое проектирование небольших антенн для мобильных телефонов, RFID и других приложений.
• Справочник по проектированию антенн Джона Л. Волакиса (ред.). Макгроу-Хилл, 2007.Огромное исчерпывающее теоретическое и практическое руководство по всем распространенным типам антенн.
• Теория и практика антенн Раджешвари Чаттерджи. New Age International, 2006.

Статьи

• Крошечные мембранные антенны Чарльза К. Чоя. IEEE Spectrum, 22 августа 2017 г. Современные антенны теперь можно уменьшить до 1/000 длины волны, которая им необходима.
• Настраиваемые антенны из жидкого металла для настройки на что угодно. Автор Александр Хеллеманс.IEEE Spectrum, 19 мая 2015 г. Какие антенны нам понадобятся для высокочастотных и коротковолновых радиоприложений в будущем?
• . Патент Apple: умно скрывает антенну в клавиатуре, автор — Кристина Боннингтон. Wired, 17 августа 2011 г. Как клавиатуры Apple скрывают антенны беспроводной связи под клавишами.
• Внутри лаборатории разработки антенн Apple, Брайан X. Чен. Wired, 16 июля 2010 г. Экскурсия по секретной лаборатории Apple по тестированию антенн.
• Rabbit Ears Perk Up for Free HDTV от Мэтта Рихтела и Дженны Уортэм.The New York Times, 5 декабря 2010 г. Зрители, уставшие от цен на кабельное телевидение, вновь открывают для себя радость устаревших антенн и бесплатного телевидения.
• Усиление сигнала для мобильных телефонов: BBC News, 22 апреля 2008 г. Как оксфордские ученые разработали более сложную антенну для мобильного телефона.
• По мере того, как автомобили становятся более подключенными, скрывать антенны становится все труднее, Иван Бергер. The New York Times, 14 марта 2005 г. ..
• Взлом трубки Pringles, Марк Уорд, BBC News, 8 марта 2002 г. Интересная новость, объясняющая, как хакеры использовали направленные антенны, сделанные из трубок Pringles, для взлома беспроводных сетей.
• Что вы должны знать о телевизионных антеннах Роберт Герцберг, Popular Science, декабрь 1950 г. Эта старая статья из архивов Popular Science остается очень ясным и актуальным введением в конструкцию антенн.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
