Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

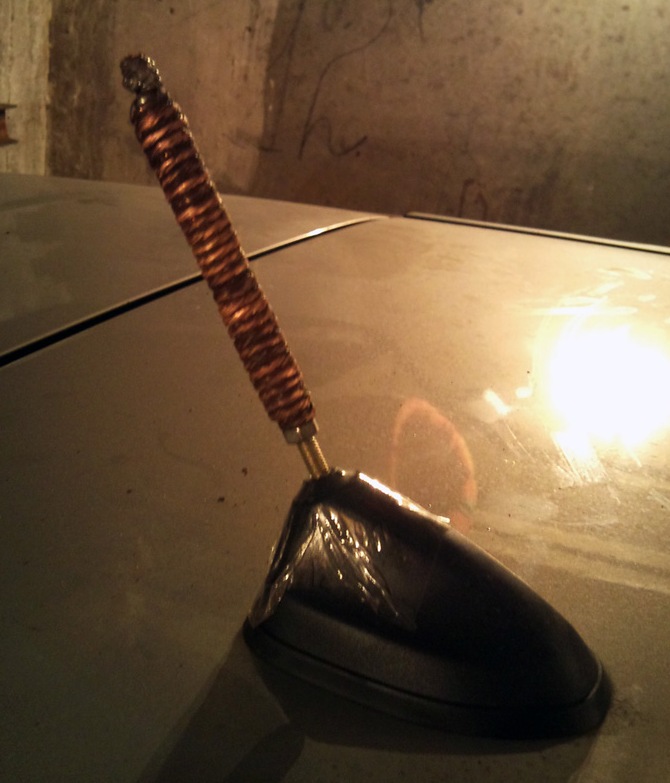

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

GPS

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

Автомобильная антенна своими руками: разновидности и создание

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  • По месту размещения:
  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).
  • Типу усиления:
  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем.

Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Комплект авторации

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

  1. 27; 65 МГц.
  2. 28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

автомобильная, в домашних условиях, радио, как сделать, самодельная, активная, усилить сигнал, FM, ФМ

Автор Владислав Никитович На чтение 5 мин.

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Антенна в авто своими руками


Сообщества › Радиосвязь и Радиолюбители › Блог › Автомобильная СиБи антенна из подручных средств. ч. 1я.

Часть 1я, теоретическая.

Кто следит за моим блогом и сообществом Радиосвязь и радиолюбители, в курсе событий – приобретение мной Си-Би радиостанции и моим творчеством 🙂
Покупать готовую антенну меня не то что жаба задавила,

Жаба она такая, коварная…

может и купил бы, да финансы поют романсы. Кстати о ценах, странная закономерность, чем длиннее антенна, тем она дороже… значительно дороже!

Кое какой опыт с ВЧ техникой имеется, руки растут чуть ниже плеч, но не значительно, почему бы не сделать самодельную антенну на автомобиль?
Что бы что-то сделать, надо понимать, что ты делаешь. Я посмотрел антенны заводского изготовления, схемы их подключения. Попробую нарисовать и объяснить, как это работает на простых словах.
Из уроков физики, кто еще помнит, там была схема контура, где пластины конденсатора раздвигали и получалась антенна. Ну я бы не сказал, что физики дураки, но объяснение не правильное, вернее нефига не доходчивое.
Вооружимся теорией и онлайн калькулятором (расчет частоты tel-spb.ru/lc.html и количества витков coil32.narod.ru/calc/one_layer.html )
Провод свитый в спираль/катушку имеет индуктивность, например, 10 витков провода на каркасе диаметром 20 мм при длине намотке 10мм (диаметр провода 1мм) имеет индуктивность 2.136 мкГн (микро Генри), при емкости контура 10 пФ (пико Фарад), резонансная частота контура по расчетам составляет 15,9 МГц (мега Герц).
Давайте грубо и весьма неправильно примем, что один виток провода будет иметь погонные характеристики 1мкГн /1пФ (длина витка 2*Пи*r будет 2*3,14*10=62,8мм). То если размотать нашу катушку и выпрямить провод, у провода длиной 628 мм будет емкость 10пФ и индуктивность 10мкГн, и резонансная частота 15,9 МГц. Смотрите Рис. 1.
Вот так и получается антенна, это кусок провода в зависимости от удельных погонных характеристик имеет свою резонансную частоту, на которой он излучает в пространство. Свернутый в катушку провод излучает он крайне слабо.

Контур и антенна, схожесть и различие.

Принято, что длина эффективного излучателя должна быть кратна ¼ длины волны (длина волны считается так: 300/F где F в МГц).
Если часть провода свить в катушку, а часть выпрямить, то получится электрически укороченная антенна (Рис. 2). Теперь думаю понятно, для чего в коротких антеннах на СиБи применяются удлиняющие катушки. Не убудем углубляется в теорию антенн, мои познания не так глубоки для обучения этой теории, а эта статья такой цели не имеет.

Антенна с удлиняющей катушкой (питание не показано)

Вернемся к нашим антеннам для СиБи. Длина волны около 11 м. Значит, чтобы получить эффективную антенну, нужен отрезок провода длиной 2,75 м и такой же противовес (получим диполь). Так как в качестве противовеса может выступать земля (заземление) или корпус автомобиля, то нужен всего один провод.
Но 2,75 м это длинный провод, особенно в городских условиях и располагать его нужно перпендикулярно земле. Укоротить его можно свернув часть в катушку. Почему в катушку не на конце провода, а в точке питания, любопытные читатели найдут в литературе )
Но просто свернув в катушку провод, можно столкнуться с одной неприятной особенностью, из-за высокого или низкого входного сопротивления, не удастся вогнать КСВ в приемлемый диапазон.
На Рис. 3 слева как раз изображен такой случай, из-за низкого входного сопротивления антенны, передатчик работает на рассогласованную нагрузку.
Еще из минусов такого включения, то что выход передатчика электрически связан с незаземленной антенной. В грозу или при касании проводов антенной можно получить нехилый фейерверк в машине и лишиться дорогого оборудования.

Включение питания на антенну.

Подробнее рассмотрим правую часть Рис. 3.
Там используются уже 2 катушки, L1 является согласующей, а L2 удлиняющей. Антенна заземлена через катушку по постоянному току. Такое включение катушек, а физически это может быть одна катушка, уже является автотрансформатором. Подбирая количество витков L1 можно точно подстроить входное сопротивление антенны, а числом витков L2 скомпенсировать недостающую длину антенного штыря и подстроить резонанс антенны.
Всем известная Lemm 2001 Turbo сделана по тому же самому принципу. Это удлиняющая или «горячая» катушка

Lemm 2001 Turbo — горячая катушка

а это «холодная» или согласующая катушка

Холодная катушка

фото с интернета.

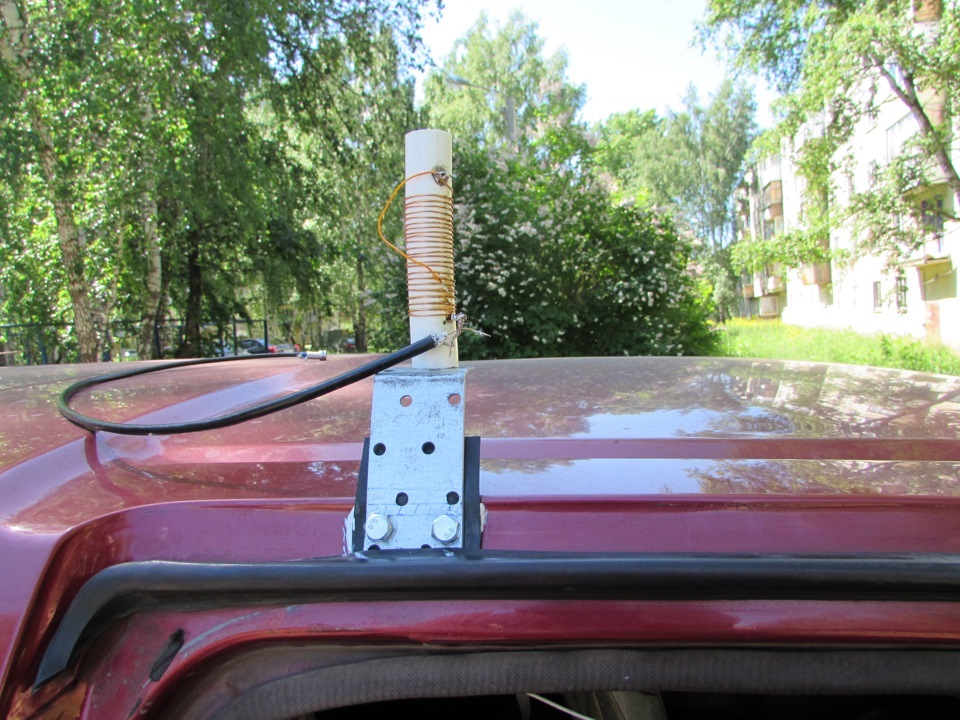

Ну вот и добрались до моей реализации антенны.

Продолжение следует…

www.drive2.ru

Автомобильная телевизионная антенна своими руками — Лада 4x4 3D, 1.7 л., 1986 года на DRIVE2

окончательный вид

с установленными всенаправленными вибраторами

почитав а инэте отзывы про всякие телевизионные антенны известных брендов решил попробовать свои силы в уё изготовлении — за основу был взят антенный усилитель телевизионного сигнала SWA-777
приобрел подходящий корпус для него в радиодеталях вмонтировал в него плату и прикрутил к плате телескопические две антенны — получилось как в статье у драйвовчанина prinkovsky -www.drive2.ru/l/1841727/
но попользовавшись ею обнаружил некоторые минусы а именно —
приходилось крутить антенну для наиболее уверенного приема тв передач
многочисленные эфирные помехи
громоздкость при расправленных телескопичках

и решил переделать по статье из того же инэта — www.maxemel1979.io.ua/s86…ami_v_domashnih_usloviyah
изготовил два вибратора как указано в статье из старых тормозных трубок и обернув корпус самого усилителя фольгой тем самым за экранировал его от помех
прием стал намного увереннее и без помех и ряби
запитал усилитель немного по иной схеме тоже кстати по статье из инэта — для этого приобретал тв сплитер на 3 выхода один из которвх и использовал для подачи питания в усилитель

вот выдержка из статьи про то как самому сделать авто тв антенну —
автомобильная телевизионная антенна состоит из
1. 2 аллюминевых кольца (d=270мм. и d=130мм.)
2. деревянная рейка (3х3см.)
3. Телевизионный кабель

Сборка автомобильной телевизионной антенны
Такую антенну можно построить, используя имеющийся в продаже штекер 300/75 Ом (см. рисунок) с согласующим трансформатором внутри него для импортных телевизоров.
К штекеру с помощью имеющихся на нем винтов присоединяют два алюминиевых кольца: одно -диаметром 270 мм для МВ-диапазона (каналы 6-12), другое — диаметром 130 мм
для ДМВ-диапазона (каналы 23-51). Так как кольцо МВ нам не подходит (нам нужен диапазон каналов еще 51…64) меняем его на расчетное диаметром 90мм.Изготовленную
таким образом антенну крепят к деревянной рейке сечением 3x3 см с отверстием под вилку штекера. Штекер крепят к рейке изолентой, а кольца — с помощью двух изоляторов
для придания системе жесткости. Рейку крепят болтами к раме багажника, расположенной на крыше автомобиля. С помощью типового промышленного кабеля (вилка-гнездо)
РК-75-4-11 антенну подсоединяют в заднем салоне автомобиля к автомобильному телевизору.
Для повышения эффективности антенну можно снабдить усилителем (SWA-7 или SWA-9) с питанием от аккумулятора автомобиля.

характеристики Усилителей SWA

переделанный сплитер первое слева гнездо для питания усилителя

вид сплитера внутри

схема переделки сплитера под питание усилителя

примерный чертеж — что и как

так что не торопитесь приобретать котов в мешке от брендовых производителей а лучше попробуйте свои силы в изготовлении таких вешей и уверен заметите разницу и в характеристиках и в работе и в цене
P.S. — поправка для тех кто захочет повторить эту конструкцию не экранируйте корпус в котором находится сам усилитель — почему то в экранированном виде он ловит хуже!

Цена вопроса: 300 ₽

www.drive2.ru

Сообщества › Радиосвязь и Радиолюбители › Блог › Автомобильная СиБи антенна из подручных средств. ч. 2я.

Часть 2я, практическая. 1я часть здесь.

Так как с жабой договорится не получилось, пошел я в строительный магазин. Обошел 2 этажа и нашел, что мне сгодится. А сгодилось мне вот что:
1. Отрезок пропиленовой трубы D20 мм. (взял обвод, зря).
2. 2 муфты переходных 32*20 мм, тоже пропиленовых естественно.
3. Уголок крепежный 40*140 мм.
4. Гайки DIN6334 соединительные удлинённые.
5. Гайки обычные М6, болтики М6 разной длины.
6. Кабель RG-58.
7. Разъем для кабеля UNF.
8. Пруток 2,5 мм от какой-то антенны 1м (подарили).

Чеки

Отвод я зря купил, но ничего подходящего за такую цену не было, а пропиленовая труба за 1м 150 р. Если есть обрезки таких труб, то можно обойтись только покупными муфтами.

гайки для катушки

2 гайки я залудил, припаял отрезки толстого медного провода (2,5мм2 много, 1,5 самый раз), отрезал трубку 10 см, просверлил отверстия для вывода проводков от гаек. Гайки вставил с торцов трубок, заклеил герметиком торцы гаек и залил эпоксидной смолой. Эпоксидная смола служит прочным стержнем и держит гайки в трубке.

Гайки и полость трубки залиты эпоксидной смолой

Внутренний диаметр муфт нужно расширить до 20мм, я расплавил паяльником, водя горячим жалом по отверстию, примеряя к трубке и срезая лишнее ножом. Муфты будут служить защитным кожухом для катушки и кабеля. С боку для ввода кабеля просверлил отверстие 5мм.

Кронштейн выгнул и обрезал, просверлил 2 отверстия над дверкой, так что бы не было видно за закрытой дверкой и ничего не касалось. Через резину прикрутил кронштейн (он гнется и может испортить кузов), предварительно намазав герметика вокруг отверстий. Выдавленный герметик закрыл доступ влаге к отверстиям.
Кронштейн должен иметь надежный контакт с кузовом.

Кронштейн приктучен сквозными болтами.

Намотал 22 витка ПЭЛ 0,5, провод нужно толще, 1-1,5мм. Такое количество витков нужно, чтобы точно попасть под штырь любых размеров. Под 2х метровый можно и 10-12 намотать, хватит.
На каждом витке зачистил лак и облудил площадку для подпайки проводов, располагать площадки лучше в шахматном порядке, чтобы не спаять соседние витки. Шаг намотки соблюдать не важно, можно виток к витку намотать.

Катушка

Отвод на кабель получился от 3го витка снизу. При длине штыря 2м горячий конец пришлось закоротить до 7го витка, при длине 1,1м до 18го. Без КСВ метра не стоит даже пытаться настроить катушку, КСВ будет диким.

Готовую катушку, после окончательной настройки под выбранный штырь следует залить эпоксидной смолой или лаком, чтобы защитить кабель и пайку от окисления.
Штырь собран из куска шпильки и прутка. Пруток обмотан медной оплеткой и впаян в гайку.

Штырь

В собранном виде

Теперь о настройке.
Не могу доверять своему КСВ метру на 100%, но приблизительные данные такие.
При штыре 2м удалось согласовать до КСВ 1,5, а при штыре 110см до 2-2,2. Возможно мешают наводки и КСВ метр подвирает. Но антенна работает, слышат хорошо. Попробую померить другим прибором.

КСВ 1,5 на штыре 2м

Минусы и то что нужно доработать.
— Антенна не складывается, складная конструкция более дорогая в изготовлении и «на коленке» сделать ее не получится.
— Кронштейн слабоват, нужно более прочный металл.
— Отверстия в трубке нужно сделать на небольшом расстоянии, что бы выводы не мешали муфтам захлопнутся.
— Штырь лучше изготовить не менее 1,5м из стального или нержавеющего прутка.
— Разобраться с КСВ.
В заключении видео об этой антенне и пример работы в эфире. В конце видео QSO на 4-5 км в городе.


Жду ваших комментариев, советов и рекомендаций.

www.drive2.ru

#2 Установка внутренней антенны BOSCH Avtofun PRO — Лада 2114, 1.6 л., 2010 года на DRIVE2

Сегодня приобрел себе внутреннюю антенну BOSCH. До этого пользовался антенной установленной на крыше, её установил прошлый владелец, только вот толку от нее было мало, мой город находится на приличном расстоянии от радио вышки и хороший приём эта антенна не обеспечивала.

комплектность

Внутри коробки находится довольно хорошая инструкция по установке, а также сама антенна, салфетки, крепление и т.д.

Перед тем как приступить к установке нужно провести подготовительные работы. Вырезать из упаковки треугольник для правильного расположения антенны.

треугольник

Протереть салфеткой входящей в комплект стекло, где будет расположена антенна.

Салфетка для стекла

Открутить солнце защитный козырёк с пассажирской стороны, который крепится на 2х саморезах и боковую декоративную панель, закреплённую 3-мя саморезами.

козырёк

боковая панель

А также нижнюю боковую панель, прикрученную 5 саморезами. и вытащить магнитолу

нижняя боковая панель

Далее начинаем заниматься установкой антенны. Вставляем клейкую часть антенны в подготовленный треугольник, отклеить защитную плёнку, и приклеить его к лобовому стеклу.

антенна

лобовое стекло

Дальше производим установку усов антенны, в моём случае они будут находиться перпендикулярно друг другу. Если они слишком длинные их можно укоротить ножницами.

антенна с усами

После проделанной работы устанавливаем на место саму антенну и закручиваем её саморезом входящим в комплект. Далее вставляем минусовой провод от антенны в отверстие для самореза который крепит козырек. Черный провод питания антенны прячем под обшивку крыши и выводим сбоку.

антенна

Теперь устанавливаем назад боковую декоративную панель, пряча за неё провод. Прикручиваем 3-мя саморезами и опускаем провод вниз к нижней полке торпеды. Аккуратно размещаем провод между этой полкой и бардачком и выводим к магнитоле.

провод обозначен красным цветом

После этого подключаем антенну непосредственно к магнитоле в разъём для антенны. А провод питания усилителя антенны, подключаем к специально проводу в пучке от магнитолы, а моём случае это сине-белый, может быть синий. Главное чтобы было написано в схеме подключения магнитолы, что этот провод: выход +12 В на авт. антенну. тем самым антенна у нас будет работать не постоянно, а только тогда когда будет включена сама магнитола.

магнитола

Затем, ставим магнитоллу на своё место, прикручиваем нижнюю боковую панель и наслаждаемся музыкой с радио!)

www.drive2.ru

Активная антенна для авто своими руками

Активная антенна – это обычная антенна со встроенным усилителем. Она может быть использована как для приёма, так и для передачи сигнала. Активная антенна может быть выполнена с использованием метода печатного монтажа. Активные антенны из-за их большего усиления по сравнению с обычными антеннами широко используются в различных радиотехнических устройствах. Наиболее часто используют приемные активные антенны, о них мы сегодня и поговорим.

Ферритовая активная антенна на 35 — 150 кГц

В схеме используется провод лакированный в шелковой изоляции (ПЭЛШО) 10 жил, диаметром 0,05 мм каждая. Увеличивая количество витков на 3 — 5, можно перекрыть диапазон от 10 до 40 кГц. При этом необходимо использовать переменный конденсатор с малой начальной ёмкостью.

Провод намотан на оправке длинной 60 мм. И состоит из четырёх секций по 160 витков в каждой. Для антенны используется ферритовый стержень 10 х 200 мм.

Компенсированная ферритовая антенна

В схеме компенсированной ферритовой антенны цифры, указанные рядом с намоткой, означают количество витков. Используется также, как и предыдущей антенне ферритовый стержень размером 10 x 200 мм.

Провод, диаметром 0,1 мм используется для намотки всех секций, за исключением катушки L2, которая наматывается двадцатижильным литцендратом.

Последовательно изменяя ориентацию ферритовой антенны в пространстве и подстраивая переменный дифференциальный конденсатор, а также изменяя расстояние между обмотками L1 и L2,3,4 можно достичь очень хорошей отстройки от пробивающейся нежелательной частоты.

Активная антенна на 1,8 — 30 МГц

В схеме данной антенны катушки второстепенных диапазонов замкнуты накоротко по отношению к рабочему диапазону, чтобы избежать любого проявления эффекта поглощения энергии принятого сигнала. На некоторых диапазонах высокоамплитудные сигналы провоцируют появление помехи на соседних каналах. В этом случае можно воздействовать на соответствующую катушку, параллельно подключив к ней резистор сопротивлением около 10 Ом.

Активная антенна на 0,1 — 30 МГц

Ha схеме данной антенны две цепи LC представляют собой последовательные колебательные контуры, настройка которых сосредоточена в областях частот 800 кГц и 4,5 МГц. Из-за наличия распределенных емкостей катушек индуктивности они также выполняют функции полосовых фильтров между 2,5 — 5 и 12 — 30 МГц соответственно.

Активная антенна на 0,05 — 50 МГц


Схема на двух транзисторах обладает усилением по напряжению менее единицы, но при этом усиление по мощности достаточно для использования маленькой антенны, рассчитанной на низкий входной импеданс приемника.

Осторожно! При использовании более длинной антенны возможно появление искажений за счет перекрестной модуляции.

Избирательный антенный усилитель

Данное устройство работает на частоте до 30 МГц. При необходимо¬сти использования на выходе кабеля необходимо включение каскада с общим коллектором. Линейность характеристики и преселекция сильно уменьшают вероятность паразитной и взаимной модуляций.

Активная антенна с дополнительным усилителем

Дополнительный дифференциальный усилитель, рассмотренный выше, позволяет согласовать его с кабелем, если последний присоединен к отводу катушки и выбран соответствующий ток коллектора.

Усилитель представляет собой цепь с фиксированным коэффициентом усиления, тогда как устройство, изображенное на рисунке ниже, допускает управление усилением через воздействие на ток коллектора транзистора Т2.

  1. Funkamateur, Berlin, 1996г.
  2. L’Electronique parte Schema, Dunod, Paris, 1994г.

П О П У Л Я Р Н О Е:

Система спутникового телевидения — это аппаратура для приема телевизионных и радиопрограмм через спутники, расположенные над экватором на специальных геостационарных орбитах. Простая система спутникового телевидения состоит из одной спутниковой антенны (часто называют — тарелка), конвертора, закреплённого на ней (ещё его называют — головка) и спутникового ресивера (тюнер или приёмник).

Простая пассивная GSM антенна для мобильного 3G/4G модема своими руками

Многие, кто пользуется мобильным модемом для выхода в Интернет сталкивались с такой ситуацией, когда не хватает мощности принимаемого сигнала. Для этого нужно купить удлиняющий USB кабель и пробовать приподнять модем повыше к окну.

Но бывает и этого не достаточно, тогда придётся сделать антенну. В статье, ниже рассмотрим простой вариант изготовления антенны, которую можно сделать всего за несколько минут!

Методы, способствующие уменьшению паразитных излучений передатчика

Каждый передатчик, в идеальном случае, должен излучать только основную частоту — рабочую, на кото­рой производится передача!

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

Автовладельцы, которые долгое время проводят за рулем своей машины, стремятся обеспечить максимальными удобствами себя и пассажиров. К таким признакам комфорта относятся различные мультимедийные системы с телевизором, видео и аудио. Однако, классические антенны слабо воспринимают сигнал от многих телевышек.

В такой ситуации на выручку придет автомобильная ТВ антенна своими руками изготовленная из подручных материалов. При правильном исполнении она существенно усилит ТВ-сигнал и обеспечит четкость изображения и звука.

Классификация популярных антенн

К антеннам относятся четвертьволновые вибраторы, использующиеся с согласующимися устройствами. В качестве заземления применяют корпус автомобиля, успешно справляющийся с данной ролью. Большинство схем, необходимых для работы устройства вполне по силам собрать самостоятельно даже начинающему радиолюбителю. Но перед тем как сделать автомобильную антенну своими руками, нужно учесть в каком качестве она будет использовать, применяемый тип модуляции, а также диапазон частот, которые должно воспринимать конечное изделие.

Существуют два основных типа антенн:

Дополнительно прибор может оснащаться каким-либо внешним источником питания. По способу установки можно провести разделение на внешние и внутренние устройства. В обоих случаях требуется жесткая фиксация аппарата к корпусу автомобиля .

Применяется также конструкция комбинированного вида. Ее классифицируют, как активное внутрисалонное устройство, имеющее наружные элементы, обеспечивающие качественный прием сигналов на дециметровых и метровых диапазонах.

Нужно знать, что антенны для улучшения сигнала комплектуются не только усилителями, но и специальными фильтрами, обеспечивающими эффективную коммутацию с бортовой сетью.

Работа автомобильной ТВ-антенны зависит от расположения автомобиля, поэтому аппарат нуждается в регулярной подстройке под условия приема. При существенном удалении от передающих вышек автовладелец может установить в машине спутниковую ТВ-систему.

Самостоятельное изготовление ТВ-антенны

Существенным отличием стационарных комнатных антенн от автомобильных является мобильность точки приема для авто. Использование бытовых антенн в такой ситуации приведет к появлению большого числа «слепых» зон во время маневров транспортного средства. Такое поведение обосновано поляризацией вертикального типа.

При работе распространенной биквадратной рамки направление вертикальной поляризации не является существенным фактором, так как она расположена максимально вертикально.

Во время изготовления антенны для авто в домашних условиях стоит обратить внимание на такие факторы:

тв антенна для авто

  • у дорожных инспекторов не должно возникать к аппарату никаких обоснованных претензий, касающихся корпусных модификаций,
  • антенна должна легко умещаться и монтироваться в салоне, не создавая проблем для вождения или дискомфорта для пассажиров,
  • сигнал должен приниматься максимально стабильно на нужных частотах,
  • аппарат обязан функционировать с максимальным КПД.

При необходимости автомобильная ТВ-антенна должна быстро и без проблем демонтироваться.

Встроенная конструкция

Не всегда уместно применять для встроенных автоантенн классический четвертьволновой вибратор. С ним могут возникнуть трудности при изготовлении, а также он имеет значительные габаритные параметры. Проблемы могут возникнуть и при фиксации крупного объекта.

В качестве практичной конструкции хорошо себя показала следующая сборка. Для нее понадобится рамочное устройство, размещенное под уплотнитель заднего стекла. Нужно понимать, что такая форма немного отличается от классического аппарата, работающего на частотах 27 МГц. Габариты компенсируются наличием в средней части конденсатора. С ним осуществляют настройки резонанса на нужных каналах.

Нужно при таких манипуляциях учитывать, что существуют несколько приемных частот: 27МГц, 65 МГц, 28,2 МГц, 68 МГц. Для верхнего резонанса характерен нижний диапазон вещания.

Конструкция внутренней антенны изготавливается по упрощенной схеме:

  1. Используется медный проводник МГТФ 0,5. Его скрывают за резиновым уплотнителем стекла. При этом верхняя часть делается более узкой, чем остальные элементы.
  2. Расположение полюсов обязано способствовать при необходимости добавлению провода к конденсатору, а также добавлению провода РК-50 для снятия сигнала.
  3. На центр заднего стекла монтируется конденсатор на 5-25 пф, имеющий максимально вертикальную подводку обоих кабелей.
  4. Запайка провода делается с конца, откушенного в центре кусачками. На обратном конце не должно быть никаких разрывов.

Подключается такая антенна по разъемам, использующимся для связной аппаратуры.

Наружный монтаж

Для наружной конструкции применяют обычно ТВ-усилитель польской сборки. Все можно собрать также самостоятельно. Качественное прохождение сигнала обеспечивает пара телескопических антенн. Их обычно заимствуют у старых радиоприемников на разборках радиорынка.

В качестве корпуса подойдет пластик от усилителя, к которому фиксируется магнитное крепление. На следующем этапе систему обеспечиваем электропитанием. Понадобится взять разъем от активной антенны и впаять в него провод. После проводим кабель таким образом, чтобы у него не получалось проблемного перетирания или пережатия, а напоследок фиксируем его в таком положении.

Припаянный к разъему провод выводим на гнездо, имеющее подключение к +12 В на мультимедийной системе. Заводим штекер в соответствующий «вход» гнезда и наслаждаемся четким изображением.

Правильный монтаж

К процессу монтажа нужно подходить ответственно, чтобы обеспечить максимальное качество сигнала. Конструкцию автовладелец подбирает самостоятельно так, чтобы она соответствовала параметрам для встроенного телевизора.

Преимуществом встроенной антенны является максимальная защита от наружного негативного воздействия на аппарат. В качестве недостатка отмечается сложность в демонтаже без деформации активного приемного устройства.

В качестве альтернативы автомобилисты используют врезную конструкцию. Основная часть антенны будет находиться внутри, а лишь приемный прут выдвигается наружу.

Обязательно соблюдаются условия монтажа:

  • Надежная установка и крепление к корпусу автомобиля. При наличии карбонового покрытия внутрь сигнал будет заходить ослабленным. После монтажа проводится максимальная защита металлических наружных элементов от возможной будущей коррозии.
  • Защиту можно выполнить с помощью силиконового герметика. Не желательно применять обмотку изолентой либо надевание пластика на стыковку. Такие процедуры обеспечивают появление конденсата под изоляцией, а также ослабевание сигнала.

Желательно использовать металлические качественно покрытые детали.

Подключение кабеля

В работе системы обязательно используется кабель. Для этого принято проводить монтаж коаксиальным экранированным кабелем.

Нужно знать, что для монтажа должны использоваться цельные куски кабеля без скруток или спаек.

Предварительно нужно запастись бухтой с достаточной длиной кабеля. Обязательно перед его использованием проверяем кабель на разрывы тестером. От качества кабеля во многом зависит уровень сигнала.

При прокладке его по корпусу автомобиля стоит руководствоваться такими правилами:

  • необходимо максимально плотно располагать кабель к корпусу авто кА с внешней стороны, так и внутри машины,
  • для наружного кабеля устанавливается минимальный лимит длины, так как тан он подвергается негативному внешнему воздействию,
  • длина должна позволять проводить прокладку без натяга, а с небольшим провисанием,
  • нельзя допускать резкие перегибы.

Чтобы не ошибиться с длиной, можно предварительно провести замеры портняжным метром или строительной рулеткой.

Преимущества самодельной конструкции

Самодельные антенны для автомобильного ТВ вряд ли смогут обогнать по качеству дорогие заводские аналоги, однако, они обеспечат достаточный прием каналов практически в любом городе или в загородном регионе. Собрать их можно из подручных элементов, которые предлагаются на любом рынке подержанной электроники. Стоимость конечного изделия будет существенно ниже, чем цена среднего по качеству изделия.

Интересное по теме:

тв антенна для авто
Цифровая антенна своими руками (для DVB-T2)

Дальний приём цифрового эфирного ТВ от инженера по автоматизации.

mytooling.ru

Сообщества › Электронные Поделки › Блог › Цифровое ТВ в авто, стоит ли заморачиваться?

А не замутить ли в авто эфирное цифровое ТВ? Просмотр халявный! Попробовал на окне —20 каналов в шикарном цифровом качестве. ТВ тюнеров в продаже навалом (поиск рулит), цены на бытовые, (с внешним бл. питания 5 v.) не кусаются, адаптеры в прикуриватель (12/5v -1,5А) тоже не проблема и авто антенн для приема цифрового ТВ, активных с питанием 5v от того же тюнера (никаких соплей), типа такой: www.audiomagaz.ru/preview…?CatID=291&ProductID=1968 в продаже тоже хватает. В качестве монитора можно использовать любой аналоговый авто телевизор, DVD плеер, ГУ или даже навигатор с AV-входом (под камеру заднего вида). Что скажет народ, может есть причины по которым и начинать не стоит?

20 каналов в шикарном цифровом качестве

Эфирный цифровой ТВ тюнер с внешним бл. питания.

Просмотр ТВ на навигаторе и DVD плеере.


PS.Можно подводить итоги! Из комментариев выяснили: что уже многие пользуются этой фичей в авто и дают полезные советы и ссылки на свои конструкции. Отмечено что эфирное цифровое ТВ стандарта DVB-T2 (Россия и Украина) не предназначено для приема в движении. В умных книжках сказано, что HD сигнал в стандарте DVB-T2 принимать в движении можно до скорости 18 км/час. Пока HD каналов в нашем эфирном цифровом нет, (но обещают) все каналы вещают в SD качестве, поэтому прием возможен и на несколько больших скоростях. Повезло Белорусам, они остались в DVB-T стандарте, там проблем таких нет — смотреть цифру можно и на 150 км/час. Следует учитывать что в России под эфирное цифровое ТВ выделены частоты 470-790 мгц. Это ДМВ диапазон и применение всеволновых ТВ авто антенн (используемых для аналогового ТВ) не всегда эффективно. Лучше использовать ант. предназначенные для цифрового ТВ, там размеры и усилители немного другие.

www.drive2.ru

Как сделать своими руками антенну для автомагнитолы

Главная » Разное » Как сделать своими руками антенну для автомагнитолы

автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1894 голоса

    1894 голоса 50%

    1894 голоса - 50% из всех голосов

  • Alpine 15%, 557 голосов

    557 голосов 15%

    557 голосов - 15% из всех голосов

  • Kenwood 11%, 404 голоса

    404 голоса 11%

    404 голоса - 11% из всех голосов

  • Sony 8%, 319 голосов

    319 голосов 8%

    319 голосов - 8% из всех голосов

  • JVC 7%, 248 голосов

    248 голосов 7%

    248 голосов - 7% из всех голосов

  • Другую... 5%, 172 голоса

    172 голоса 5%

    172 голоса - 5% из всех голосов

  • Prology 2%, 64 голоса

    64 голоса 2%

    64 голоса - 2% из всех голосов

  • Mystery 1%, 55 голосов

    55 голосов 1%

    55 голосов - 1% из всех голосов

  • 53 голоса 1%

    53 голоса - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

  • жесткая медная или стальная проволока;
  • винт М5 с гайкой и контргайкой;
  • термоклей или термоусадочная трубка;
  • радиочастотный кабель со штекером для автомагнитолы;
  • грунтовка, эпоксидная смола или термопластик;
  • отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

GPS

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

omagnitolah.ru

автомобильная, в домашних условиях, радио, как сделать, самодельная, активная, усилить сигнал, FM, ФМ

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.
Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

autotuning.expert

Антенна, своими руками!) — Ford Focus Hatchback, 1.6 л., 2011 года на DRIVE2

Всем привет!) )

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Сток антенна

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Без антенны

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

Без комментариев XD

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

На машине

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

p.s. Сегодня с батей решили посветить под обшивки дверей, в зоне динамиков) И увидели там что-то похожее на динамик) ) После чего я снял с передней пассажи двери обшивку, и под ней действительно был динамик!) Правда твиттеры на заводе не поставили в передние двери( Но я итак рад, первое время со сток динамиками буду кататься, после установки магнитолы)


Спасибо за внимание)

www.drive2.ru

Автомобильная ТВ антенна своими руками — Лада 2111, 1.6 л., 2008 года на DRIVE2

Началось все с покупки 2-din мультимедийного проигрывателя mystery mdd 6220s

mystery mdd 6220s

mystery mdd 6220s

Данный проигрыватель имеет встроенный ТВ -тюнер, ДВД-проигрыватель, тут же стал выбор ТВ антенны. Цены на такие антенны не маленькие, но а качество их работы практически никакое. Не много посидев и посмотрев на обычную польскую антенну для ТВ, подумал а не использовать мне, от нее усилитель.

Для приема сигнала решил поставить две телескопические антенны от радиоприемника (такие антенны продаются на любом радиорынке), корпус для антенны также взялся от польской антенны, который поставился на магнитное крепление от старой автомобильной антенны

Теперь стал вопрос как подать питание на усилитель, оказалось очень просто: аналогично как на стационарном ТВ. Берем разъем для активной ТВ антенны и припаиваем к нему проводок.

Далее пропускаем кабель от антенны как и куда он должен быть проложен чтоб не пережимался, не перегибался, не перетирался и прикручиваем его к разъему.

Провод который припаян к разъему, подключаем к выходу +12 на магнитофоне который включает усилитель или активную антенну. Вставляем в гнездо штекер и наслаждаемся.

Вот так у меня антенна в законченном виде.

Работает такая антенна в раз 10 лучше любой заводской, а по цене обходится в 10 раз дешевле. Уверенный прием практически всех каналов на расстояние до 60 км от вышки, но нужно соблюдать одно условие . антенна обязательно должна быть на крыше, внутри авто ТВ сигнал сильно глушится.

Вот фото качества изображения (место: г. Черновцы ул. Русская 248 ) расчетное расстояние до вышки 12 км

Цена вопроса: 40 грн

www.drive2.ru

Антенна для автомагнитолы своими руками

Трудно найти автолюбителя, который во время поездки не включал бы музыку или не слушал бы новости по радио. Автомагнитола предназначена не только для развлечения. У нее есть и более важная цель – водитель, особенно во время длительного путешествия, постоянно должен получать какую-то интересную информацию, чтобы не уснуть за рулем. При этом сигнал должен быть четким, так что без дополнительного приемного устройства не обойтись. Антенна для автомагнитолы своими руками – есть ли у нее преимущества? Об этом мы сейчас поговорим.

к содержанию ↑

Для чего нужна антенна?

Любой человек, хоть раз в жизни видевший радиоприемник, знает, что без антенны никакой радиопередачи не услышишь, потому что не будет сигнала или он будет настолько слабым и хриплым, что лучше и не принимать.

У современных антенн есть и другие функции – они ловят связь, телевизионный сигнал, навигационные данные. Словом, без такого устройства не обойтись просто никак.

к содержанию ↑

Автомобильная антенна – какая она?

Чем антенна от магнитолы отличается от остальных? Она являет собой четвертьволновый вибратор. Плюс согласующие устройства, конечно. Фактически, это все образует сигнальную линию, а “земля” — ваш автомобиль, его корпус. Все это и приводит к приему сигнала.

Антенна для магнитолы своими руками — дело вполне возможное, конструкция устройства довольно проста, если вы умеете держать паяльник. Впрочем, иногда можно обойтись и без пайки.

Купить такое устройство тоже проблем не составит. Чтобы сделать или купить антенну, нужно прежде всего понять несколько вещей:

  • назначение;
  • тип модуляции;
  • волновой диапазон.
к содержанию ↑

Какие бывают антенны?

Устройств для приема сигнала в магазинах достаточно много. Их можно разделить по нескольким признакам:

  • по назначению;
  • по типу установки;
  • по типу усиления;
  • по месту размещения.
Назначение

Что именно вы собираетесь принимать? Это могут быть:

  • радиосигнал;
  • телесигнал;
  • универсальные или комбинированные;
  • спутниковый сигнал для навигационных систем.

В чем разница:

  • Самые дешевые устройства – для приема радиосигнала. Это простой усилитель, который позволяет принимать хороший сигнал, где бы вы ни находились. В этом случае самый главный параметр – диапазон. Чем он больше, тем дальше от ближайшей радиостанции вы сможете принимать четкий сигнал.
  • Телеантенны стоят несколько дороже, потому что они сложнее. Если у вас в салоне есть портативный телевизор, придется покупать для него спутниковую антенну. Она очень вас выручит.

Важно! При наличии в салоне нескольких устройств нет смысла приобретать отдельную антенну для приема навигационных данных. Лучше выбрать универсальную, которая ловит и радио, и телевидение, и GPS. Она, конечно, обойдется дороже, но зато придется покупать всего одну, а не две, и не три.

Очень полезно знать и параметры связи, то есть частоту колебаний, которые принимает то или иное устройство:

  • радио УКВ FM – 70-108 мГц;
  • радио в диапазоне гражданской связи, или СВ – 27 мГц;
  • телевидение – до 900 мГц;
  • GPS – 400 мГц.
Тип установки

Прикрепить антенну к автомобилю можно разными способами. В зависимости от типа крепления, ее и можно отнести к одному из типов:

  • магнитные:
  • на присосках;
  • на струбцинах;
  • на резьбе;
  • врезные;
  • встраиваемые.

Самые простые – на присосках и магнитные, установить их в автомобиль может даже ребенок. Самый сложный вариант – встраиваемые.

Важно! В некоторые модели автомобилей их устанавливают сразу на заводе. Преимущество такого способа — никакие провода и штыри не мешают пассажирам, поэтому и нет опасений, что кто-нибудь может ее случайно задеть.

Впрочем, и любую другую антенну можно установить удобно и надежно.

Место размещения

Где будет находиться ваша антенна? Снаружи автомобиля или в салоне? Есть варианты. Антенны бывают:

  • наружные;
  • внутренние, или салонные.

Важно! Поскольку корпус автомобиля чаще всего выполнен из металла и является непрозрачным для радиоволн, предпочтение нужно всегда отдавать внешним антеннам. Некоторые современные автомобили имеют пластиковые корпуса. Это тот исключительный случай, когда оправдано применение внутренней антенны.

Тип усиления

По этому параметру устройства делятся на две категории:

  • активные;
  • пассивные.

Важно! Пассивная только ловит сигнал, активная его еще и усиливает. Второй вариант предпочтительнее, поскольку дает возможность принимать радиопередачи даже в неблагоприятных условиях.

к содержанию ↑

Выбираем антенну

Есть прямая связь между размером устройства и диапазоном:

  • Самые большие и мощные – связные. Автомобильная связная антенна ставится строго вертикально, поскольку именно такое положение соответствует типу поляризации. Длина ее составляет 3 м 50 см, а для согласования отличий между четвертью волны и размером в основание ставится специальная удлиняющая катушка. Фактически, антенна сворачивается, что и позволяет ставить ее в том числе и на небольшие автомобили. Кроме того, сейчас есть выделенные для связи диапазоны, где связные антенны получаются очень компактными.
  • Телевизионный прием в автомобилях ведется, как правило, в дециметровом диапазоне, и антенны имеют небольшие геометрические размеры. Для приема цифрового телевидения приемное устройство чаще всего размещается на крыше автомобиля, и иногда защищено радиопрозрачным обтекателем из пластика. Возможно применение штыревых и дискоконусных антенн.
  • Для приема радиосигнала в диапазоне УКВ FM применяются штыревые приемные устройства. По цене они дешевле и телевизионных, и связных.
к содержанию ↑

Выбираем разъем

Определившись с назначением, местом установки и способом крепления, обратите внимание на разъем на антенном кабеле.

Он должен соответствовать гнезду антенного входа на корпусе приемника. Это желательно проверить с помощью пробного подключения. При видимом сходстве разъемы от разных производителей могут иметь мелкие конструктивные отличия, исключающие совместимость.

Важно! Желательно, чтобы разъем тем или иным способом фиксировался – например, поворотом на определенный угол, или резьбовой муфтой. Это защитит антенну от самопроизвольного отключения при толчках и вибрациях во время движения автомобиля.

к содержанию ↑

Устанавливаем антенну

Для начала:

  1. Временно поставьте антенну на место, где она будет стоять.
  2. Подключите антенный разъем.
  3. Если она активная, подключите питание.
  4. Дальше действуйте согласно прилагаемой инструкции.
  5. Когда несъемная антенна заработала – можно ее смело закреплять.

Все дальнейшие работы сводятся к укладке кабеля:

  1. Снимите обшивку.
  2. Проложите провода по направлению к передней стойке.
  3. Как следует закрепите провод клейкой лентой по всей длине (иногда элементы крепежа входят в комплект изделия).
  4. Проложите провод к магнитоле (через зазор в панели приборов).
  5. Соедините кабель антенны с магнитолой.
  6. Обмотайте место соединения изолентой.
  7. Проверьте, загорелся ли индикатор на антенне.
  8. Установите обшивку автомобиля и остальные снятые детали
к содержанию ↑

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

  • Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
  • Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.
Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Важно! Так как при движении автомобиля штыревая антенна будет испытывать большое сопротивление воздуха, в качестве вибратора лучше всего применить жесткую упругую металлическую проволоку сечением не менее 2 мм.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

  • изолятор;
  • антенный кабель;
  • разъем, подходящий для магнитолы;
  • инструменты для работы по металлу;
  • герметик;
  • паяльник;
  • пинцет;
  • кусачки;
  • припой;
  • канифоль;
  • флюс;
  • термоклей;
  • круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

Важно! Если отверстие есть, понадобится подходящий изолятор. Он должен плотно входить в отверстие и фиксироваться в нем.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

  • радиотехническая керамика;
  • фторопласт;
  • оргстекло.

Важно! Лучший материал для изолятора – радиотехническая керамика. Оргстекло применяется реже по причине его хрупкости.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

  1. Возьмите проволоку, выбранную для вибратора.
  2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
  3. Закрутите первую гайку.
  4. Вставьте проволоку в отверстие изолятора.
  5. Закрутите вторую гайку.
  6. Зафиксируйте контргайкой (желательно применение шайб).
  7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
  8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

  1. Возьмите радиокабель.
  2. Зачистите его центральную жилу.
  3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
  4. Закрепите гайкой и зафиксируйте контргайкой.
  5. Экран провода полезно соединить с корпусом автомобиля.

Важно! Чтобы не делать лишних отверстий, можно подсунуть его под гайку изолятора, предварительно зачистив место на корпусе. Можно также применить электропроводящий клей.

  1. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
  2. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.
Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

Вам необходимы:

  • проволока для вибратора;
  • плашка для нарезания резьбы;
  • 4 гайки;
  • контейнер для бутербродов или другая пластмассовая коробка;
  • эпоксидная смола;
  • магнит от старого динамика;
  • кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

  1. Нарежьте резьбу на одном из концов прута-вибратора.
  2. Наверните гайку до упора.
  3. Посередине дна банки для бутербродов просверлите отверстие под прут.
  4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
  5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
  6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
  7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

  1. Заполните банку эпоксидной смолой.
  2. Закройте крышкой.
  3. Дайте смоле застыть.
  4. Стык крышки и стенки банки загерметизируйте термоклеем.
  5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Важно! Такая антенна для автомагнитолы своими руками подходит только к автомобилям с железными корпусами. В других случаях можно приспособить для крепления вакуумную присоску.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

к содержанию ↑

Видеоматериал

Разобравшись с тем, как сделать антенну для автомагнитолы своими руками, вы наверняка смогли принять решение — заниматься этим самостоятельно или все же купить уже готовое приспособление. Какой бы вариант вы ни выбрали, надеемся, вы будете удовлетворены качеством сигнала и ваши путешествия будут приятными.

Поделиться в соц. сетях:

serviceyard.ru

Автомобильная антенна своими руками: разновидности и создание

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  • По месту размещения:
  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).
  • Типу усиления:
  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Комплект авторации

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

  1. 27; 65 МГц.
  2. 28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

vashtehnik.ru

наружная активная, какая лучше для авто, внутренняя автомобильная для магнитолы, внешние автоантенны в машину для радио, антенный адаптер на стекло, рейтинг, FM, какую выбрать, установка, схема, как усилить, подключить, устройство, поставить, выдвижная внутрисалонная, настройка, хорошая, удлинитель на крышу, GSM, пассивная на водосток

Антенна для автомагнитолы предназначена для улавливания и усиления радиосигналов, передачи данных головному устройству, согласования типов волн. При выборе учитывают технические характеристики и дополнительные функции приспособления. Антенны для магнитолы можно устанавливать своими руками.

Виды автомобильных антенн

Устройства такого типа классифицируются по способам монтажа, функциональным возможностям и вариантам размещения.

Внешние и внутренние

Новые автомобили оснащают внешними антеннами для приема высокочастотных радиосигналов. Они вписываются во внешний дизайн машины, имеют оптимальные технические характеристики. Наружные устройства отличаются лучшими рабочими данными. Внутрисалонные антенны защищены от кражи и порчи, они имеют встроенные усилители, подключаемые к бортовой сети. Это позволяет увеличить дальность действия. Сейчас эти преимущества не играют важной роли.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1894 голоса

    1894 голоса 50%

    1894 голоса - 50% из всех голосов

  • Alpine 15%, 557 голосов

    557 голосов 15%

    557 голосов - 15% из всех голосов

  • Kenwood 11%, 404 голоса

    404 голоса 11%

    404 голоса - 11% из всех голосов

  • Sony 8%, 319 голосов

    319 голосов 8%

    319 голосов - 8% из всех голосов

  • JVC 7%, 248 голосов

    248 голосов 7%

    248 голосов - 7% из всех голосов

  • Другую... 5%, 172 голоса

    172 голоса 5%

    172 голоса - 5% из всех голосов

  • Prology 2%, 64 голоса

    64 голоса 2%

    64 голоса - 2% из всех голосов

  • Mystery 1%, 55 голосов

    55 голосов 1%

    55 голосов - 1% из всех голосов

  • 53 голоса 1%

    53 голоса - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

Подключать активную антенну можно с помощью сигнального кабеля. Устройства сейчас редко подвергаются краже, что объясняется низкой стоимостью. При выборе антенны для автомагнитолы учитывают такие отрицательные качества внутренних моделей:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »
  • уменьшение полезного пространства лобового стекла, и без того загроможденного разными гаджетами;
  • чувствительность к помехам, издаваемым навигаторами, сотовыми телефонами и охранными системами;
  • ненадежность фиксации устройств.
Активные и пассивные

По способу приема и обработки сигнала приборы делятся на 2 типа:

  1. Пассивная антенна для авто. Этот вариант хорошо подходит для использования в городских условиях. Он устойчив к сторонним сигналам, что обеспечивает стабильную работу.
  2. Активные автомобильные антенны. Используются при междугородних поездках, т. к. низкокачественный радиосигнал нужно усиливать. Однако усилитель одновременно работает и с помехами, что ухудшает качество звука. При улавливании большого количества сторонних сигналов полезные радиоволны не преобразуются в звук. Использование простых устройств, не имеющих усилителей, в городах приводит к исчезновению сигнала.

Пассивные антенны рекомендуется устанавливать в крупных городах, где расположены отдельные радиоточки. Любителям езды на большие расстояния подойдут активные модели с регулируемыми усилителями.

Штыревые и рамочные

Штыревые модели устанавливаются на стекло или крышу автомобиля. Они имеют вид цельного или складного штыря. Приборы удобны в установке и эксплуатации. Они отличаются компактными размерами и надежностью. Имеется вариант размещения антенны на водосток автомобиля или бампер. Это позволяет усилить принимаемый сигнал. Существенным недостатком является необходимость прокладки кабеля через салон. Кабель заземляют, заземление соединяют с массой.

Рамочные активные антенны для автомагнитолы — конструкции, состоящие из одного или нескольких витков кабеля. Провода образуют рамку нужной формы — прямоугольника, круга или квадрата. Плоскость отличается максимальной силой приема и излучения сигналов. Рамочная антенна включается в схемы медиаустройств, работающих во всех волновых диапазонах.

Как выбирать изделие

Выбрать лучшую автомобильную антенну для радио можно, учитывая такие моменты:

  1. Целостность упаковки. Отсутствие коробки свидетельствует о неправильной транспортировке изделия. Автоантенна, перевозимая без защитного материала, может повредиться.
  2. Наличие сопроводительной документации. Инструкция по монтажу и использованию изделия должна быть представлена на русском языке. В состав документа включают схемы обустройства электрических цепей, описание вариантов подключения, технический паспорт.
  3. Качество основного разъема. Выбор этого параметра влияет на силу принимаемого сигнала.
  4. Комплектация. Все изделия, необходимые для установки прибора в машину, должны входить в комплект. В противном случае их придется подобрать и купить отдельно.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Как подключить и установить

При установке антенны на автомобиль и настройке прибора выполняют такие действия:

  1. Выбирают место монтажа. Рекомендуется размещать устройство в центральной части крыши. Это препятствует искажению улавливаемых сигналов. Внутренние модели устанавливаются на заднем или лобовом стекле.
  2. Подключают питающий кабель. При составлении электроцепи используют предохранитель на 5 А.
  3. Подсоединение антенного провода. Подключение автомобильной антенны к медиасистеме осуществляется скрытым способом. К кузовным компонентам кабели прикрепляются пластиковыми стяжками.

После того как прибор будет подключен и настроен, можно приступать к выбору и сохранению радиостанций.

omagnitolah.ru

телевизионная, автомагнитолы, спутниковая, своими руками, активная

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно.

Как обустроить ТВ в автомобиле

Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна.

Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом, видеокамерами, плеерами. К ним можно подключить навигатор, парктроник, автокамеры.

ТВ-приемники бывают 2 типов: тюнеры и жидкокристаллические аналоговые.

Разработаны специальные модели, которые настроены на вещание по стандарту DVB-T.

Перед выбором телевизионного прибора нужно задуматься о подходящей антенне для авто. У встроенных приемников активная антенна авто ТВ, так что качество принимаемого сигнала высокое. Наружные относятся к пассивным и усилителя не имеют.

Критерии выбора антенны

Выбирая ТВ антенну в авто, нужно обращать внимание на следующие критерии.

Параметры

Нужно проверить, чтобы она соответствовала тем задачам, которые на нее возлагаются. Например, если планируется работа магнитолы, а телевидение не установлено в транспортное средство, то достаточно и радиоантенны. GPS или GSM-антенна позволяет принимать качественный сигнал не только для радио, но и для телевидения. Такой комбинированный вариант поддерживает работу всех современных коммуникационных средств в транспортном средстве.

Спутниковая является универсальной — это оптимальный вариант для ТВ. Но нужно учитывать расходы на установку автомобильной антенны такого типа.

Место крепления

Если машина имеет обтекаемую форму, и нельзя допускать, чтобы что-то сильно мешало снаружи, то лучше всего выбирать внутрисалонное крепление автомобильной антенны.

Для наружных понадобится дополнительное оборудование (удлинитель).

Тип

В данном случае учитывается, активная или пассивная антенна.

Производитель

Самыми популярными являются Корона, Orion, Supra, Philips. Многие предпочитают импортное оборудование, хотя оно не всегда комфортно.

Метровые волны зарубежные модели принимают намного хуже, чем отечественные устройства.

Режим «город»

Он создан для защиты от помех, которые появляются во время передвижения по городу.

Они возникают из-за мобильной связи, электрических сетей и др.

Режим «турбо»

Если транспортное средство находится за городом, где принимающая станция далеко, то благодаря режиму удается достичь качественного приема.

Все эти факторы обязательно нужно учитывать при выборе ТВ-антенны в автомобиль.

Виды и способы их установки

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Некоторые считают, что у наружной конструкции прием намного качественнее, но вопрос является спорным, так как влияет не высота приспособления, а другие факторы.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Кроме того, созданы комбинированные модели.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

Как сделать своими руками

Чтобы изготовить внутреннюю автомобильную ТВ-антенну своими руками, понадобится следующее:

  1. Взять провод МГТФ 0,5 и расположить его возле краев стекла сзади. Верхняя сторона должна быть более узкой.
  2. Проверить, в каком положении находятся полюса. Нужно добавить провода для конденсатора и кабель РК-50.
  3. Сам конденсатор закрепить в центре заднего стекла. К нему оба провода располагаются вертикально.
  4. Кабель запаять.
  5. Подключить антенну через разъемы, которые используются для связанного оборудования.

Внешнюю систему тоже можно соорудить самостоятельно. Чтобы усилить проводимость сигнала, требуется закрепить несколько телескопических антенн от радиоприемника. Корпус для всего изделия подойдет от польской модели. Чтобы происходила подача питания на усилитель, необходимо припаять провода к разъему для активной антенны.

Потом кабель пропустить и проверить, чтобы он не был зажат.

Зафиксировать его к разъему, а после этого подключить к выходу на магнитоле, включающей усилитель. Аккуратно зафиксировать провода плюс у ТВ-штекера. Вставить его в гнездо.

Чем выгодно самодельное устройство

Самодельная антенна для автомобильного телевизора не имеет большую дальность либо сверхприем сигнала, но по этим характеристикам устройство не уступает фирменным. Оно подойдет и для езды по городу, и на природе.

Не понадобится и согласующее устройство, для которого нужно не только количество витков рассчитывать, но и подобрать провод нужной толщины, а потом делать герметизацию. К тому же придется тратить средства на дополнительные материалы.

autotuning.expert

Автомобильная телевизионная антенна своими руками — logbook Lada 4x4 3D 1986 on DRIVE2

окончательный вид

с установленными всенаправленными вибраторами

почитав а инэте отзывы про всякие телевизионные антенны известных брендов решил попробовать свои силы в уё изготовлении — за основу был взят антенный усилитель телевизионного сигнала SWA-777
приобрел подходящий корпус для него в радиодеталях вмонтировал в него плату и прикрутил к плате телескопические две антенны — получилось как в статье у драйвовчанина prinkovsky -www.drive2.ru/l/1841727/
но попользовавшись ею обнаружил некоторые минусы а именно —
приходилось крутить антенну для наиболее уверенного приема тв передач
многочисленные эфирные помехи
громоздкость при расправленных телескопичках

и решил переделать по статье из того же инэта — www.maxemel1979.io.ua/s86…ami_v_domashnih_usloviyah
изготовил два вибратора как указано в статье из старых тормозных трубок и обернув корпус самого усилителя фольгой тем самым за экранировал его от помех
прием стал намного увереннее и без помех и ряби
запитал усилитель немного по иной схеме тоже кстати по статье из инэта — для этого приобретал тв сплитер на 3 выхода один из которвх и использовал для подачи питания в усилитель

вот выдержка из статьи про то как самому сделать авто тв антенну —
автомобильная телевизионная антенна состоит из
1. 2 аллюминевых кольца (d=270мм. и d=130мм.)
2. деревянная рейка (3х3см.)
3. Телевизионный кабель

Сборка автомобильной телевизионной антенны
Такую антенну можно построить, используя имеющийся в продаже штекер 300/75 Ом (см. рисунок) с согласующим трансформатором внутри него для импортных телевизоров.
К штекеру с помощью имеющихся на нем винтов присоединяют два алюминиевых кольца: одно -диаметром 270 мм для МВ-диапазона (каналы 6-12), другое — диаметром 130 мм
для ДМВ-диапазона (каналы 23-51). Так как кольцо МВ нам не подходит (нам нужен диапазон каналов еще 51…64) меняем его на расчетное диаметром 90мм.Изготовленную
таким образом антенну крепят к деревянной рейке сечением 3x3 см с отверстием под вилку штекера. Штекер крепят к рейке изолентой, а кольца — с помощью двух изоляторов
для придания системе жесткости. Рейку крепят болтами к раме багажника, расположенной на крыше автомобиля. С помощью типового промышленного кабеля (вилка-гнездо)
РК-75-4-11 антенну подсоединяют в заднем салоне автомобиля к автомобильному телевизору.
Для повышения эффективности антенну можно снабдить усилителем (SWA-7 или SWA-9) с питанием от аккумулятора автомобиля.

характеристики Усилителей SWA

переделанный сплитер первое слева гнездо для питания усилителя

вид сплитера внутри

схема переделки сплитера под питание усилителя

примерный чертеж — что и как

так что не торопитесь приобретать котов в мешке от брендовых производителей а лучше попробуйте свои силы в изготовлении таких вешей и уверен заметите разницу и в характеристиках и в работе и в цене
P.S. — поправка для тех кто захочет повторить эту конструкцию не экранируйте корпус в котором находится сам усилитель — почему то в экранированном виде он ловит хуже!

www.drive2.com

активная телевизионная в авто, для автомагнитолы, автомобиля спутниковая, автомобильного телевизора своими руками

Автомобильные мультимедийные комплексы оснащаются приемниками и декодерами телевизионного сигнала, который необходимо уловить при помощи специальной антенны. Автомобильная ТВ антенна позволяет принимать сигналы цифрового или аналогового телевидения, а также обеспечивает прием ультракоротковолновых радиостанций. Существуют заводские изделия, некоторые владельцы изготавливают приемные устройства для ТВ в машине своими руками.

Критерии выбора

При выборе модели ТВ антенны в авто необходимо учитывать факторы:

  1. Предназначение изделия. Например, существуют антенны, позволяющие принимать радиостанции и телевизионные программы, а также сигналы спутниковой навигации или сотовой сети GSM. Подобное устройство обеспечивает работу навигационных модулей, интегрированных в головное мультимедийное устройство.
  2. Способ и место крепления. Поскольку автомобили оснащаются штатными антеннами, то можно попытаться встроить многофункциональное устройство вместо оригинального изделия. Другим способом монтажа является размещение изделия внутри салона (на задней полке или поверхности лобового или заднего стекла).
  3. Категория оборудования. Различают антенные модули пассивного и активного (со встроенным усилителем) типа.
  4. Производитель приемных устройств. На рынке представлены изделия, собранные компаниями Корона, Prology, Clayton и др. Владелец выбирает оборудование на свой вкус, ориентируясь на технические параметры и внешний вид изделия.
  5. Дополнительные режимы работы, позволяющие принимать телевизионный сигнал в плотной городской застройке или на загородных шоссе (на удалении от ретрансляционного центра).
Разновидности

Автомобильная телевизионная антенна разделяется на категории по способу установки:

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 1894 голоса

    1894 голоса 50%

    1894 голоса - 50% из всех голосов

  • Alpine 15%, 557 голосов

    557 голосов 15%

    557 голосов - 15% из всех голосов

  • Kenwood 11%, 404 голоса

    404 голоса 11%

    404 голоса - 11% из всех голосов

  • Sony 8%, 319 голосов

    319 голосов 8%

    319 голосов - 8% из всех голосов

  • JVC 7%, 248 голосов

    248 голосов 7%

    248 голосов - 7% из всех голосов

  • Другую... 5%, 172 голоса

    172 голоса 5%

    172 голоса - 5% из всех голосов

  • Prology 2%, 64 голоса

    64 голоса 2%

    64 голоса - 2% из всех голосов

  • Mystery 1%, 55 голосов

    55 голосов 1%

    55 голосов - 1% из всех голосов

  • 53 голоса 1%

    53 голоса - 1% из всех голосов

  • Soundmax 1%, 34 голоса

    34 голоса 1%

    34 голоса - 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.
  • внешнего типа;
  • модели для внутреннего монтажа;
  • комбинированные изделия, оснащенные внешними приемными штырями (блок усиления сигнала находится в салоне машины).

Распространено мнение, что оборудование внешнего типа обеспечивает улучшенный прием сигнала и повышение качества видео. Но для установки внешней антенны потребуется снимать штатный узел или сверлить отверстие в кузове, что вызывает коррозию металла и попадание влаги в салон или багажник машины. Если не делать отверстие, то кабель вводится через уплотнитель двери, что приводит к снижению герметичности салона и постепенному разрушению изоляции и металлических жил коммутационного шнура.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Лучшие модели

Лучшие автомобильные антенны для приема телевизионного сигнала оснащаются встроенными усилителями, обеспечивающими прием телепрограмм в городских условиях и на расстоянии 15-20 км от ретранслятора. По мере увеличения дистанции качество картинки ухудшается, на экране отображаются помехи и происходят разрывы приема. Поэтому использование таких антенн целесообразно только в городской черте.

Calearo ANT

Устройство обеспечивает работу радиоприемника и телевизионного блока в магнитоле, а также оснащается приемником сигналов от спутников GPS. Компоненты антенны скрыты под обтекателем из пластика, изделие предназначено для монтажа на крыше или крышке багажника автомобиля. Устройство обеспечивает прием аналогового и цифрового сигнала, предусмотрен встроенный усилитель.

Automania Digital TV FM

Автоантенна для внутреннего монтажа (на ветровое стекло), оснащенная усилителем сигнала. Оборудование рассчитано на прием сигналов стандарта VHF в диапазоне 175-250 МГц и UHF в интервале 465-850 МГц. Для коммутации предусмотрен коаксиальный кабель длиной 1500 мм, что может оказаться недостаточно для скрытой прокладки шнура.

Prology TVA-400

Активная антенна, предназначенная для приема радиоволн и телевизионного сигнала. Встроенный усилитель потребляет ток силой до 50 мА, производитель допускает эксплуатацию изделия при температуре от -40° до 70°С. Корпус устройства крепится на внутренней поверхности ветрового или заднего стекла, предусмотрен кабель для соединения с автомагнитолой длиной 3500 мм.

Clayton TVH-105

Оборудование предназначено для установки внутри салона машины, встроенный усилитель обладает коэффициентом усиления 20 дБ. Устройство крепится на лобовое стекло при помощи 2-стороннего скотча. Изделие позволяет принимать только телевизионные частоты в диапазонах VHF/UHF, штатный коммутационный кабель имеет длину 4500 мм.

Mystery MANT-4

Изделие 2-полосного типа, предназначено для установки внутри салона автомобиля (на стекло или специальный кронштейн). Оборудование предназначено для приема сигналов радио (FM или AM) и TV в частотном диапазоне от 40 до 800 МГц. Антенна оснащается встроенным усилителем с питанием от бортовой сети, коэффициент усиления составляет 12 дБ.

Как сделать своими руками

Для изготовления автомобильной ТВ антенны своими руками потребуются 2 стандартных узла телескопического типа от бытового радиоприемника и усилительный блок, позаимствованный у вышедшей из строя антенны для телевизора. Дополнительно потребуется пластиковый корпус для установки компонентов и площадка, позволяющая установить изделие на крыше автомобиля. Плата усилителя устанавливается в корпус, усы антенны крепятся гайками к контактным выводам.

Антенна для авто может быть построена на основе провода, который крепится на внутренней поверхности заднего стекла машины. Длина ребра полученного устройства составляет 80-120 мм, что позволяет улавливать сигналы дециметрового диапазона. Кабель подключается к согласующему конденсатору, который подсоединяется к коаксиальному проводу. Приемное устройство для автомобильного телевизора крепится при помощи присосок или растяжек, вставленных под резиновый уплотнитель стекла.

Как установить и подключить

Установка внешней антенны для магнитолы с телевизионным приемником производится при помощи магнитного основания. Для защиты кузова от повреждений на внешнюю часть опоры надевается защитный чехол, изготовленный из синтетического материала. Допускается обмотать основание поливинилхлоридной изоляционной лентой или обернуть стандартным целлофановым пакетом.

Устройство требует подачи питания, кабель припаивается к контактной площадке, а затем выводится вместе с коаксиальным шнуром к головному мультимедийному устройству. Провода прокладываются через дверные уплотнители или через штатное отверстие в крыше для заводской антенны. Входное отверстие заделывается герметизирующим веществом, устойчивым к перепадам температур. Питание подсоединяется к клемме магнитолы, отвечающей за работу внешнего усилителя или активного антенного блока (зависит от конструкции проигрывателя).

Как настроить

Настройка самодельного принимающего устройства заключается в корректировке положения и длины антенных усов (диполей). Параметры подбираются экспериментальным путем на основе визуальной оценки качества изображения. В процессе движения усы антенны направляются в сторону населенного пункта, в котором имеется ретрансляционный центр. Дополнительные настройки усилителя или иных параметров не предусмотрены.

omagnitolah.ru

активной, в машине, автомобильную, электрическая схема, правильно, установка

Установка или замена проигрывателя требуют коммутации различных кабелей, обеспечивающих работу автомобильного мультимедийного комплекса. При самостоятельной установке аудиооборудования пользователю необходимо знать, как подключить антенну к магнитоле. Ошибочные действия приводят к некорректной работе радиоприемника, а также выходу из строя электронных компонентов или предохранителей.

Виды

Перед тем как подключить антенну к автомагнитоле, необходимо выяснить тип, а также конструктивные особенности применяемого оборудования. Изделия для приема радиосигналов или иных волн могут иметь встроенный усилитель, который подключается к бортовой сети автомобиля. В конструкции штатного оборудования устанавливается специальный фильтр, обеспечивающий удаление фонового шума и повышающий качество принимаемых сигналов. Прибор размещается под обшивкой салона, имеет дополнительное питание от аккумулятора транспортного средства.

На автомашинах, имеющих штатное оборудование или подготовку под размещение акустической системы, выбор антенны сделан производителем. Владелец автомобиля может удалить имеющееся изделие или не использовать его для приема радиосигналов. Дополнительное оборудование устанавливается при использовании головного устройства с телевизионным приемником или навигационным модулем. Дополнительно потребуется доработка или замена существующей антенны при размещении специальных радиостанций «Си-Би», которые используются водителями большегрузных автомобилей.

Подключение к магнитоле

Установленное оборудование для приема радиоволн требуется правильно подключить к головному устройству. От корректности монтажа зависит чувствительность радиоприемника и качество воспроизведения. При движении возникает вибрация штекера автомобильной антенны в посадочном гнезде.

При неплотной установке возникают перебои приема сигналов, которые приводят к провалам в приеме радиостанции или появлению шумов или помех.

Наружной

Для установки внешней антенны используется фиксация через отверстие или на магнит. Кабель от оборудования с магнитной опорой пропускается в салон через дверные уплотнители. Из-за этого изоляция шнура перетирается, что приводит к появлению помех. Кроме того, деформированный уплотнитель пропускает воду в салон транспортного средства.

Для установки антенны на крыше требуется просверлить крепежное отверстие и канал для ввода в салон коммутационного жгута. Соединительный кабель должен быть экранированным с расчетным сопротивлением 75 Ом. Для размещения оборудования на крыше потребуется демонтировать часть накладок, расположенных на стойках, а затем немного отодвинуть цельноформованную обшивку потолка. Элемент снимается аккуратно, поскольку деформация будет различима на ровной поверхности панели.

После сверления отверстий требуется нанести защитную мастику, которая снизит риск возникновения коррозии. Корпус антенны монтируется на крыше через резиновую прокладку, дополнительно смазанную герметиком для наружных работ.

Подобный метод снижает количество воды, попадающей в салон автомобиля.

Сигнальный кабель крепится к активному элементу через набор пластин, изготовленных из меди и фторопласта.

На части автомобилей предусмотрены отверстия под крепление штыря обычной пассивной антенны на крыше или крыле, закрытое пластиковой или резиновой заглушкой.

На машинах, предусматривающих установку акустического оборудования, имеются штатные жгуты.

На части автомобилей придется протянуть дополнительный кабель, соединяющий выход антенны с магнитолой. Шнур протягивается под элементами отделки интерьера и под ковровым покрытием, уложенным на пол. После этого требуется установить антенну, которая крепится штатной гайкой.

Внутренней

Если владельцу автомобиля не хочется резать кузов или он не имеет должных навыков, то допускается установка антенны для автомагнитолы в салоне транспортного средства. Устройство размещается на панели приборов или задней полке. Затем требуется проложить соединительный кабель и подсоединить разъем антенны к штекеру головного устройства. Недостатком использования пассивного внутреннего приемного устройства являются помехи и малый радиус приема радиостанций.

Для улучшения качества приема используется отдельный усилитель сигнала, который врезается в соединительный кабель. Электрическая схема подключения устройства включает в себя положительный и отрицательный провода. Минусовой сигнал поступает от кузова автомашины или металлического силового каркаса панели приборов. Плюсовой кабель подсоединяется к ближайшему переключателю. Но при выключенном зажигании антенна не работает, поэтому рекомендуется коммутировать провод напрямую к штекеру магнитолы.

Активной

Перед тем как подключить активную антенну, требуется выбрать место крепления корпуса на предварительно обезжиренной поверхности ветрового стекла. Усы растягиваются вдоль верхней и боковой кромок, что обеспечивает сохранение обзора для водителя. Фиксация элементов производится штатным клеевым слоем (защищенным прозрачной пленкой) или кусочками двустороннего скотча. Также возможно размещение штыря антенны на металлической панели крыши. В этом случае качество приема ухудшается, поскольку кузов является дополнительным экраном для радиоволн.

Для подачи напряжения к усилителю используется штекер питания на магнитолу, в котором имеется отдельный шнур с изоляцией синего цвета. Соответствующий провод протягивается внутри панели приборов, соединение производится пайкой с последующей защитой места стыка изоляционной лентой.

При коммутации важно не перепутать минус и плюс, поскольку ошибка приведет к выходу усилителя из строя.

Отрицательный провод, покрытый изоляцией черного цвета, устанавливается на кузов автомобиля.

Если головное устройство не оснащено отдельным выходом питания, то допускается коммутация устройства к разъемам ламп подсветки кнопок или переключателей, расположенных на панели приборов. Цепь рекомендуется защитить штатным или дополнительным предохранителем.

Настройки

После подключения антенны к магнитоле требуется произвести только поиск частот радиостанций или телевизионных каналов, которые записываются в память головного устройства. Настойку необходимо производить только при использовании радиостанций, работающих в диапазоне «Си-Би». Приемное оборудование крепится на крыше автомобиля или кабины при помощи магнита или гайки, обеспечивая эффективность приема сигналов. Размещение антенны на крыле или внутри бампера снижает дистанцию приема сигналов в 1,5-2 раза.

Для регулировки используется индикаторный прибор, измеряющий соотношение принятого и отраженного сигналов. Работа выполняется в специализированных центрах, имеющих в распоряжении подобное оборудование. Допускается самостоятельная настройка с учетом рекомендаций, имеющихся в инструкции по эксплуатации индикаторного прибора.

autotuning.expert

Автомобильная ТВ антенна своими руками

Автовладельцы, которые долгое время проводят за рулем своей машины, стремятся обеспечить максимальными удобствами себя и пассажиров. К таким признакам комфорта относятся различные мультимедийные системы с телевизором, видео и аудио. Однако, классические антенны слабо воспринимают сигнал от многих телевышек.

В такой ситуации на выручку придет автомобильная ТВ антенна своими руками изготовленная из подручных материалов. При правильном исполнении она существенно усилит ТВ-сигнал и обеспечит четкость изображения и звука.

Классификация популярных антенн

К антеннам относятся четвертьволновые вибраторы, использующиеся с согласующимися устройствами. В качестве заземления применяют корпус автомобиля, успешно справляющийся с данной ролью. Большинство схем, необходимых для работы устройства вполне по силам собрать самостоятельно даже начинающему радиолюбителю. Но перед тем как сделать автомобильную антенну своими руками, нужно учесть в каком качестве она будет использовать, применяемый тип модуляции, а также диапазон частот, которые должно воспринимать конечное изделие.

Существуют два основных типа антенн:

  • пассивные;
  • активные.

Дополнительно прибор может оснащаться каким-либо внешним источником питания. По способу установки можно провести разделение на внешние и внутренние устройства. В обоих случаях требуется жесткая фиксация аппарата к корпусу автомобиля.

Применяется также конструкция комбинированного вида. Ее классифицируют, как активное внутрисалонное устройство, имеющее наружные элементы, обеспечивающие качественный прием сигналов на дециметровых и метровых диапазонах.

Нужно знать, что антенны для улучшения сигнала комплектуются не только усилителями, но и специальными фильтрами, обеспечивающими эффективную коммутацию с бортовой сетью.

Работа автомобильной ТВ-антенны зависит от расположения автомобиля, поэтому аппарат нуждается в регулярной подстройке под условия приема. При существенном удалении от передающих вышек автовладелец может установить в машине спутниковую ТВ-систему.

Самостоятельное изготовление ТВ-антенны

Существенным отличием стационарных комнатных антенн от автомобильных является мобильность точки приема для авто. Использование бытовых антенн в такой ситуации приведет к появлению большого числа «слепых» зон во время маневров транспортного средства. Такое поведение обосновано поляризацией вертикального типа.

При работе распространенной биквадратной рамки направление вертикальной поляризации не является существенным фактором, так как она расположена максимально вертикально.

Во время изготовления антенны для авто в домашних условиях стоит обратить внимание на такие факторы:

  • у дорожных инспекторов не должно возникать к аппарату никаких обоснованных претензий, касающихся корпусных модификаций;
  • антенна должна легко умещаться и монтироваться в салоне, не создавая проблем для вождения или дискомфорта для пассажиров;
  • сигнал должен приниматься максимально стабильно на нужных частотах;
  • аппарат обязан функционировать с максимальным КПД.

При необходимости автомобильная ТВ-антенна должна быстро и без проблем демонтироваться.

Встроенная конструкция

Не всегда уместно применять для встроенных автоантенн классический четвертьволновой вибратор. С ним могут возникнуть трудности при изготовлении, а также он имеет значительные габаритные параметры. Проблемы могут возникнуть и при фиксации крупного объекта.

В качестве практичной конструкции хорошо себя показала следующая сборка. Для нее понадобится рамочное устройство, размещенное под уплотнитель заднего стекла. Нужно понимать, что такая форма немного отличается от классического аппарата, работающего на частотах 27 МГц. Габариты компенсируются наличием в средней части конденсатора. С ним осуществляют настройки резонанса на нужных каналах.

Цифровая антенна

Нужно при таких манипуляциях учитывать, что существуют несколько приемных частот: 27МГц, 65 МГц, 28,2 МГц, 68 МГц. Для верхнего резонанса характерен нижний диапазон вещания.

Конструкция внутренней антенны изготавливается по упрощенной схеме:

  1. Используется медный проводник МГТФ 0,5. Его скрывают за резиновым уплотнителем стекла. При этом верхняя часть делается более узкой, чем остальные элементы.
  2. Расположение полюсов обязано способствовать при необходимости добавлению провода к конденсатору, а также добавлению провода РК-50 для снятия сигнала.
  3. На центр заднего стекла монтируется конденсатор на 5-25 пф, имеющий максимально вертикальную подводку обоих кабелей.
  4. Запайка провода делается с конца, откушенного в центре кусачками. На обратном конце не должно быть никаких разрывов.

Подключается такая антенна по разъемам, использующимся для связной аппаратуры.

Наружный монтаж

Для наружной конструкции применяют обычно ТВ-усилитель польской сборки. Все можно собрать также самостоятельно. Качественное прохождение сигнала обеспечивает пара телескопических антенн. Их обычно заимствуют у старых радиоприемников на разборках радиорынка.

В качестве корпуса подойдет пластик от усилителя, к которому фиксируется магнитное крепление. На следующем этапе систему обеспечиваем электропитанием. Понадобится взять разъем от активной антенны и впаять в него провод. После проводим кабель таким образом, чтобы у него не получалось проблемного перетирания или пережатия, а напоследок фиксируем его в таком положении.

Припаянный к разъему провод выводим на гнездо, имеющее подключение к +12 В на мультимедийной системе. Заводим штекер в соответствующий «вход» гнезда и наслаждаемся четким изображением.

Правильный монтаж

К процессу монтажа нужно подходить ответственно, чтобы обеспечить максимальное качество сигнала. Конструкцию автовладелец подбирает самостоятельно так, чтобы она соответствовала параметрам для встроенного телевизора.

Преимуществом встроенной антенны является максимальная защита от наружного негативного воздействия на аппарат. В качестве недостатка отмечается сложность в демонтаже без деформации активного приемного устройства.

В качестве альтернативы автомобилисты используют врезную конструкцию. Основная часть антенны будет находиться внутри, а лишь приемный прут выдвигается наружу.

Обязательно соблюдаются условия монтажа:

  • Надежная установка и крепление к корпусу автомобиля. При наличии карбонового покрытия внутрь сигнал будет заходить ослабленным. После монтажа проводится максимальная защита металлических наружных элементов от возможной будущей коррозии.
  • Защиту можно выполнить с помощью силиконового герметика. Не желательно применять обмотку изолентой либо надевание пластика на стыковку. Такие процедуры обеспечивают появление конденсата под изоляцией, а также ослабевание сигнала.

Желательно использовать металлические качественно покрытые детали.

Подключение кабеля

В работе системы обязательно используется кабель. Для этого принято проводить монтаж коаксиальным экранированным кабелем.

Нужно знать, что для монтажа должны использоваться цельные куски кабеля без скруток или спаек.

Предварительно нужно запастись бухтой с достаточной длиной кабеля. Обязательно перед его использованием проверяем кабель на разрывы тестером. От качества кабеля во многом зависит уровень сигнала.

При прокладке его по корпусу автомобиля стоит руководствоваться такими правилами:

  • необходимо максимально плотно располагать кабель к корпусу авто кА с внешней стороны, так и внутри машины;
  • для наружного кабеля устанавливается минимальный лимит длины, так как тан он подвергается негативному внешнему воздействию;
  • длина должна позволять проводить прокладку без натяга, а с небольшим провисанием;
  • нельзя допускать резкие перегибы.

Чтобы не ошибиться с длиной, можно предварительно провести замеры портняжным метром или строительной рулеткой.

Преимущества самодельной конструкции

Самодельные антенны для автомобильного ТВ вряд ли смогут обогнать по качеству дорогие заводские аналоги, однако, они обеспечат достаточный прием каналов практически в любом городе или в загородном регионе. Собрать их можно из подручных элементов, которые предлагаются на любом рынке подержанной электроники. Стоимость конечного изделия будет существенно ниже, чем цена среднего по качеству изделия.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Антенна в авто своими руками

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  • По месту размещения:
  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).
  • Типу усиления:
  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

  • анкерный болт;
  • набор для паяния;
  • около 3000 мм мягкой проволоки, сделанной из меди;
  • чехол из пластика;
  • схему для усилительного устройства;
  • транзистор КТ368А;
  • провод, который будет вести в салон автомобиля;
  • для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

  • при помощи магнитов;
  • используя вакуумные присоски;
  • струбцинами;
  • установить место для штатной антенны;
  • при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

  1. Взять проволоку и нарезать резьбу.
  2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
  3. Закрутить первую гайку.
  4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
  5. Зафиксировать все контргайкой.
  6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
  7. Зачистить центральную жилу радиокабеля.
  8. Намотать несколько витков защищенной жилы, закрепить все гайками.
  9. Соединить экран провода с корпусом транспортного средства.
  10. Подсоединить ко второму концу кабеля антенный разъем.
  11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

  1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
  2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
  3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Руководство

для начинающих по любительскому радио, сделайте свое собственное | ОРЕЛ

Когда-нибудь смотрели сериал "Очень странные дела" на Netflix? Это не просто грандиозное шоу с паранормальными явлениями, похожими на Стивена Кинга, в идеалистическом городке 80-х. Он также оснащен некоторыми превосходными электронными технологиями, которые были в расцвете сил еще в 80-х годах и до сих пор работают. В одной из сцен трое мальчиков сидят вокруг своего первого радиолюбителя в сопровождении учителя естественных наук. Для этих детей любительское радио было эквивалентом сегодняшних смартфонов или беспроводного Интернета и позволяло им общаться с другими людьми по всему миру без проводов! Для Дастина, Майка и Лукаса радиолюбители были подобны воротам в невидимое и инопланетное измерение, позволяя им соединяться по беспроводной сети с некоторыми простыми электронными компонентами.О чем это будет для вас? Может быть, отличная возможность узнать об основах электроники? Давай выясним.

Основы любительского радио

Для тех, кто интересуется беспроводными технологиями и мастерингом, любительское радио является хорошим введением в основы теории электроники и знаний о радиосвязи. И как только вы будете полностью оснащены необходимым оборудованием, мир станет вашим, чтобы общаться и общаться.

Вы, вероятно, знаете о любительском радио в одном из наиболее важных случаев его использования - в качестве надежной системы связи в случае бедствия.Во времена кризиса, когда наши хрупкие сотовые сети и электросети не работают, радиолюбители продолжают работать. На эту беспроводную технологию полагаются как на единственный способ связи во время чрезвычайных ситуаций, и вы найдете добровольческие группы по оказанию чрезвычайной помощи, которые предлагают свои знания радиолюбителей для координации помощи и помощи тем, кто находится в их районе.

Радиолюбители делают то, что умеют лучше всего во время кризиса. (Источник изображения)

Использование любительского радио выходит далеко за рамки чрезвычайных ситуаций.Возьмем, к примеру, Международную космическую станцию ​​(МКС). Космонавт, путешествующий на борту, обычно берет с собой портативную радиолюбительскую радиостанцию ​​мощностью 1-5 Вт. Поднося радиоприемник к окну, что позволяет разместить его антенну на линии прямой видимости с другими радиостанциями на Земле, одинокий человек, летящий в космосе, может общаться с теми из нас, кто находится на земле, с помощью этой удивительной простой технологии. Помимо космических приключений и чрезвычайных ситуаций, радиолюбители также используются для:

  • Луна прыгает .Как будто отражения радиоволн от нашей ионосферы для увеличения дальности связи недостаточно. Некоторые радиолюбители получают удовольствие, отражая радиоволны от Луны, и общаются с другими людьми по всему миру.
  • Дистанционный набор . Другие операторы радиолюбителей примут участие в соревнованиях, чтобы узнать, со сколькими радиолюбителями они могут подключиться в отдаленных местах. Не удивляйтесь, если вы получите открытку обратно, когда войдете в контакт, это может стать отличной коллекцией на долгие годы.
  • Цифровые данные . Радиолюбители предназначены не только для голосовой связи. С некоторыми новыми технологиями передачи вы также можете отправлять цифровой сигнал по всему миру, чтобы делиться такими вещами, как изображения, без необходимости использования беспроводного Интернета.

Отразите радиосигнал вверх и от Луны на еще большее расстояние. (Источник изображения)

Конечно, этот список ни в коем случае не является исчерпывающим, и использование любительского радио ограничено только вашим воображением. По сути, энтузиасты любительского радио известны своей природой мастеров и изобретателей.Итак, хотите ли вы углубиться в беспроводную связь, построить свою теорию электроники или поэкспериментировать с цифровой сигнализацией, каждый производитель, увлекающийся радиолюбителями, найдет что-то для себя.

Радиолюбительский спектр

Как и другие беспроводные технологии, радиолюбители используют мощность электромагнитного излучения для передачи голоса, кода Морзе и цифровых данных по всему миру с помощью передатчиков, приемников и антенн. Это электромагнитное излучение распространяется в форме синусоидальной волны, и конкретная длина волны и частота волны будут определять, с каким электромагнитным сигналом вы работаете.Вы можете разбить электромагнитное излучение на спектр, как показано ниже, который классифицирован в порядке уменьшения длины волны и увеличения частоты, включая радиоволны, микроволны, инфракрасный, видимый свет, ультрафиолет, рентгеновские лучи и гамма-лучи.

Существует множество разновидностей электромагнитного спектра. (Источник изображения)

Из этих категорий радиолюбители работают исключительно в радиочастотном спектре, который известен своими длинными волнами, которые могут варьироваться от 0.04 дюйма на расстояние более 62 миль! Однако детали становятся еще глубже. Затем радиочастоты снова разбиваются на еще один спектр, называемый радиочастотным спектром.

Есть много устройств, которые все должны делить пространство в радиочастотном спектре. (Источник изображения)

Этот спектр был нарезан FCC, чтобы зарезервировать определенные полосы частот для определенных радиотехнологий. Например, морская радиосвязь работает в диапазоне очень низких частот (VLF), а спутниковая связь работает в диапазоне чрезвычайно высоких частот (EHF).

Что касается любительского радио, Федеральная комиссия связи США (FCC) выделила определенный набор частот, которые начинаются в диапазоне AM радио на 1,6 МГц и заканчиваются на 1240 МГц. Этот диапазон включает два радиочастотных диапазона, очень высокие частоты (VHF) и сверхвысокие частоты (UHF), каждый из которых имеет свои плюсы и минусы.

Очень высокие частоты (VHF)

Вы обнаружите, что VHF находится в диапазоне радиочастот от 30 до 300 МГц, а диапазон частот любительского радио зарезервирован для 144–148 МГц. VHF обеспечивает симплексную систему связи, которая обеспечивает прямую связь между двумя радиолюбителями.Этот диапазон известен своей высокой надежностью, а также меньшей восприимчивостью к шуму от ближайшего электрического оборудования, что делает его предпочтительным для многих операторов радиолюбителей.

Отличный пример антенны ретранслятора, перемещающей радиосигнал. (Источник изображения)

При связи в диапазоне VHF, радиолюбители обычно используют ретрансляторы, установленные по всей стране местными радиоклубами. Эти большие, похожие на антенны структуры могут принимать и ретранслировать сигналы, отправляемые радиолюбителями, что значительно расширяет зону их действия.Более того, многие из этих ретрансляторов питаются от солнечной батареи или имеют встроенное резервное питание, что делает их идеальными для поддержания связи во время чрезвычайных ситуаций.

Ультравысокая частота (УВЧ)

Двигаясь вверх по радиочастотному спектру, мы получаем сверхвысокие частоты, которые варьируются от 300 МГц до 3 ГГц. Радиолюбители будут использовать диапазон частот 420–450 МГц. В отличие от надежных радиоволн УКВ, УВЧ имеет гораздо более короткую длину волны и подвержен помехам практически от любого твердого объекта, будь то здание, блокирующее ваш сигнал или даже ваше тело.С другой стороны, UHF имеет более широкую полосу пропускания, и вы обнаружите более широкий частотный диапазон и качество аудиосигнала при общении в этом диапазоне.

Хэмминг по деньгам за оборудование

Если вы хотите заняться радиолюбительским хобби, у вас есть несколько вариантов оборудования. Если вы хотите построить себе хижину для радиолюбителей, рассчитывайте вложить сотни или тысячи долларов, чтобы начать работу.

В наши дни есть несколько более дешевых вариантов, которые позволяют производителю начать заниматься радиолюбительством всего за 25 долларов.Простой трансивер BaoFeng на Amazon позволит вам настраиваться и разговаривать по всему миру, не взламывая ваш кошелек. Это может быть отличным способом изучить это новое хобби, получить лицензию на радиолюбители и посмотреть, хотите ли вы инвестировать дальше. Если вы все же решите пойти по пути строительства собственной хижины для радиолюбителей, то рассчитывайте инвестировать в следующие части:

Ресивер

Сканирующий приемник позволит вам слушать на различных радиодиапазонах, и эта коробка будет либо в настольной, либо в портативной версии.Многие приемники в наши дни также будут иметь модуль памяти, который позволяет сохранять ваши любимые частоты.

Приемопередатчик

Также есть возможность приобрести трансивер, который объединяет в себе приемник и передатчик в одном корпусе. Обычно это двухметровые однодиапазонные модели для основных радиолюбителей. Однако, если вы планируете обновить свою лицензию для радиолюбителей в будущем, вы можете выбрать себе двух- или трехдиапазонный трансивер, чтобы получить больше возможностей связи.

Современный трансивер с аналоговым и цифровым управлением. (Источник изображения)

Антенна

Если у вас есть дом или открытая площадка, возможно, вам стоит подумать о приобретении антенны. Они будут либо всенаправленными, которые отправляют сигнал во всех направлениях, либо направленными, которые отправляют сигнал по прямому пути. Есть также мобильные антенны, которые вы можете установить на свой автомобиль, чтобы усилить сигнал в дороге.

Антенны могут быть любых форм и размеров, вот одна из них, которая отлично подойдет, если у вас большой задний двор.(Источник изображения)

Это лишь некоторые из элементов, которые вам понадобятся при создании собственной хижины для радиолюбителей. Тем не менее, в проекте еще много чего интересного, включая такие вещи, как блок питания, микрофон и все необходимые кабели. Обязательно ознакомьтесь с этой статьей на Makezine о том, как настроить хижину для радиолюбителей, чтобы узнать больше.

Получение лицензии на радиолюбитель

Готовы начать заниматься радиолюбительским хобби? Не так быстро! Для легального управления радиолюбителями вам необходимо получить лицензию.Тест, который вы пройдете, будет охватывать знания в области теории электроники, правил радиолюбительства и нормативных требований. Доступны три типа лицензий, в том числе:

  • Техник . Эта лицензия идеально подходит для тех, кто только начинает заниматься радиолюбительством. Тест для технических специалистов включает 35 вопросов и будет охватывать основные правила радиолюбителей, безопасность и основы теории электроники. После завершения вы получите лицензию на связь в диапазонах частот VHF, UHF и микроволнового диапазона.
  • Общие . Обладая генеральной лицензией, вы разблокируете все привилегии технической лицензии, а также возможность общаться на частотах в диапазоне высоких частот (HF).
  • Экстра . Лицензия Extra содержит более 700 вопросов и требует серьезного изучения. Если вы пройдете этот тест, вы получите все привилегии Технической и Генеральной лицензии, а также доступ к эксклюзивным поддиапазонам.

Чтобы начать процесс получения лицензии на радиолюбители, вам, вероятно, захочется найти класс или книгу, в которой можно покопаться, а затем пройти тест.В HamRadio 360 есть отличный список учебных материалов, с которых вы можете начать. Когда вы узнаете свои вещи, вам нужно будет поискать местный клуб в вашем районе для тестирования. Национальная ассоциация любительского радио (ARRL) - отличный ресурс, чтобы найти место в вашем городе.

Если вы хотите строить, не покупайте

Общение с радиолюбителем само по себе является отличным хобби, но если вы читаете этот блог как опытный дизайнер электроники, то, скорее всего, вам захочется большего, поэтому есть два пути.

Если вам интересно узнать, какие электронные компоненты находятся внутри современных радиолюбителей, загляните в Teardown Tuesday: Baofeng Amateur Radio Transceiver от All About Circuits, чтобы увидеть все хорошее, что находится внутри.

Радиолюбительский трансивер Baofeng содержит ряд серьезных технологий. (Источник изображения)

Теперь, если вы хотите погрузиться в глубину и спроектировать свою собственную схему любительского радио, мы предлагаем вам бесплатный веб-семинар по запросу.Вот что вы можете ожидать:

  • Вы узнаете, как разработать полную систему управления питанием постоянного тока со встроенным измерителем заряда, выключателем при низком напряжении и переключателем аварийного переключения для портативной радиостанции.
  • Вы узнаете, как использовать повседневные сквозные компоненты для проектирования и изготовления собственного портативного и доступного радиооборудования.
  • Вы узнаете, какие соображения необходимо учитывать в процессе проектирования радиосхемы, чтобы выбрать правильный транзистор, радиатор, типы корпусов и ширину / толщину меди.

Этот вебинар был проведен Джорджем Зафиропулосом, заядлым радиолюбителем и соведущим подкаста HamRadio 360 Workbench.

Смотрите запись вебинара здесь:

И не стесняйтесь комментировать!

Начните разработку своей первой радиосхемы в Autodesk EAGLE уже сегодня!

Необычная самоубийственная смерть от автомобильной антенны: история болезни | Диагностическая патология

Этот случай вскрытия представляет собой исключительный пример нанесенной самому себе проникающей внутриротовой травмы позвоночной артерии.Хотя тщательный поиск в литературе не привел к выявлению точно подобных случаев, сообщалось о ряде случаев суицидальных ножевых ранений в горло [3, 4], одно из которых касалось травмы позвоночной артерии у десятилетнего ребенка, который совершил самоубийство путем неоднократных ударов ножом в горло [4]. Травмы включали разрывы трахеи, пищевода и правой позвоночной артерии на уровне тела C6 позвонка. Никаких упоминаний о субарахноидальном кровоизлиянии не было.

Проникающие сосудистые повреждения шеи все же возникают, чаще всего в результате дорожно-транспортных происшествий, падений, удушения и внешних прямых ударов по голове и шее [5]. Помимо проникающей травмы, повреждение позвоночной артерии может происходить по разным причинам, часто в результате чрезмерного растяжения сосуда. К ним относятся хиропрактические манипуляции, быстрое вращение головы (например, во время упражнений йоги или массажа), гиперэкстензия и гиперфлексия [6].Именно в третьем сегменте хода позвоночной артерии она наиболее восприимчива к растяжению и последующей травме, поскольку именно здесь сосуд делает извилистый латеральный, а затем медиальный путь от отверстия C2 к отверстию C1. Представленный случай включал повреждение правых поперечных отростков C2 и C3 во второй части правой позвоночной артерии. Травма этой области отражает неудачное заднее правое расположение этой конкретной части шейного отдела позвоночника по отношению к орофарниксу.Костные фиксации позвоночной артерии к поперечным отверстиям C2 и C3, вероятно, сыграли роль в повреждении сосудов в результате перелома и смещения этих двух поперечных отростков с последующим растяжением и отрывом артерии от ее корпуса.

Тот факт, что в данном случае не было базилярного субарахноидального кровоизлияния (БСАГ), не вызывает ничего удивительного. Один из предложенных механизмов внутричерепного БСАГ, связанного с разрывом экстракраниальной позвоночной артерии, заключается в том, что поврежденная артерия должна подвергаться расслоению, и что кровь поднимается через рассеченные слои сосуда и в конечном итоге попадает в субарахноидальное пространство.Альтернативная теория заключается в том, что кровь движется вдоль нервных корешков и входит в субарахноидальное пространство позвоночника, в конечном итоге попадая в основание мозга [7]. Обе теории верны только в том случае, если позвоночная артерия не полностью пересечена или если травма находится так близко к мозговым оболочкам, что позволяет прямое кровоточащее распространение в субарахноидальное пространство. Но если повреждение происходит в более проксимальных первой или второй части сосуда, БСАГ может отсутствовать. Следовательно, отсутствие BSAH здесь может быть оправдано относительно нижним расположением повреждения в сочетании с серьезным разрушением фораминальной кости, которое, вероятно, приводит к полной перфорации артерии.

Основываясь на большом количестве крови, обнаруженной на месте смерти, можно сделать предположение, что большая часть, если не большая часть крови, пролитой из перфорированной артерии, вышла из тела через зияющий задний ротоглоточный дефект, созданный антенной, возможно оставив немного крови, что приведет к значительному внутреннему кровотечению.

Может быть трудно понять, как кто-то мог нанести себе такую ​​жестокую и причудливую травму. Анализ посмертной токсикологии умершего выявил как острую кокаиновую, так и метамфетаминовую интоксикацию.Оба этих запрещенных симпатомиметических препарата являются хорошо известными причинами паранойи, психоза, депрессии, а также агрессивного импульсивного поведения, иногда достигающего высшей точки в состояниях возбужденного делирия [8, 9]. Национальная система сообщений о насильственной смерти изучила токсикологические профили жертв самоубийств из тринадцати штатов США и обнаружила, что 9,4% людей дали положительный результат на кокаин, а 3,9% - на метамфетамин [10]. В нескольких сообщениях, метамфетамин конкретно был связан с необычно высоким уровнем самоубийств и уровнем самоубийств [11, 12].Разумеется, не требуется большого воображения, чтобы предположить, что умерший, более чем через две недели после указания, что он собирался убить себя, наконец, обуздал индуцированную стимуляторами импульсивность и саморазрушение, чтобы покончить с собой довольно ужасным образом. особенно учитывая потенциал фармакологического синергизма.

Сделайте вашу собственную автомобильную систему громкой связи для вашего телефона. : 7 шагов (с изображениями)

У меня есть старая машина «05», и мне нужно было одно из тех устройств громкой связи для автомобиля, которые позволяют разговаривать по телефону и передавать звук через автомобильные динамики.Не нравятся Bluetooth, которые вы надеваете на козырек. Слушая моих друзей, у которых есть новая модель автомобиля со встроенной этой системой, они должны найти телефон, совместимый с синим зубом, или подключить его к предварительно установленному USB. У большинства из них не было ничего, кроме жалоб на то, что им было трудно найти сотовый телефон, совместимый с Bluetooth в их машине, или на то, что USB далеко не полностью полезен. Ос Я начал думать о решении, которое принесло бы мне пользу и помогло бы моим теперь очень раздраженным друзьям.Это то, что я придумал; это простой способ взломать гарнитуру iPhone.

Для начала вам понадобится пара предварительных условий:

1. Совместимость с мобильным телефоном. Вам нужен сотовый телефон, который поддерживает проводную гарнитуру с микрофоном (например, IPhone).

2. Совместимость с автомобилем. Вам потребуется либо радиоприемник с дополнительным разъемом для наушников 3,5 мм, либо автомобиль, в котором он установлен в другом месте.

3. Следующее предварительное условие очень простое для каждого - немного денег или совсем нет (при условии, что у вас уже есть инструменты)

У всех нас есть номер три, но первые два вам уже нужны. хотя радио с необходимым разъемом очень разумно (если вы находитесь на рынке)

Необходимые полные материалы:

1.Магнитола с доп. Разъем 3,5 мм или один установленный где-то в машине

2. Гарнитура для iPhone с микрофоном (я использую более новую с регуляторами громкости на гарнитуре, если у вас нет регуляторов громкости, то вы используете старую модель. гарнитура)

3. аудиоразъем (я получил свой от старых компьютерных динамиков)

4. провод небольшого калибра (я использую микрофон от того же компьютера, просто беру провод и убираю разъем)

Необходимые инструменты:

1.Кусачки (я только что использовал ножницы)

2. Инструмент для зачистки проводов (мои зубы)

3. Паяльник

4. Припой

5. Электролента

Черный Запасной винт для крыши антенны мачты AM / FM типа Celica Купе Антенны jwilsonsrestaurant Automotive

Черный Сменный винт на крышу антенной мачты AM / FM в модели Celica Coupe

Черный Сменный винт на крышу антенны антенной мачты AM / FM в типе Celica Coupe: автомобиль и мотоцикл. Купите черный сменный винт крыши антенны антенной мачты AM / FM в типе Celica Coupe в Великобритании.Бесплатная доставка по подходящим заказам. Подходит для: Toyota Celica Coupe。 Штыревой формы, простота установки, в комплекте с адаптерами 5 мм и 6 мм。 В комплекте с наклейкой XtremeAuto。 Отличный прием。 Эта воздушная антенна подходит для вышеупомянутого транспортного средства, у которого есть антенна на крыше. В автомобиле должен быть установлен адаптер антенны на крыше, так как эта антенная мачта ввинчивается в него. Эта антенная мачта не является полноценной антенной. Это заменяющая мачта, она может сломаться. Старую антенну или то, что осталось от старой антенны, необходимо открутить, а новую антенную мачту нужно прикрутить на место.На изображении выше показана автомобильная антенна. Размер антенны составляет 1 дюйм (1 см), это идеальный вариант для максимального приема. В дополнение к антенной мачте, изображенной выше, есть также 2 переходные резьбы с миллиметровой и миллиметровой резьбой. В комплект поставки входят 2 адаптера, так как в автомобиле могут быть установлены антенны двух разных типов. На изображении выше показана автомобильная антенна. Размер антенны составляет 1 дюйм (1 см), это идеально для максимального приема. В дополнение к антенной мачте, изображенной выше, есть также 2 переходные резьбы с мм и мм резьбой.Поставляются 2 адаптера, потому что в автомобиле могут быть 2 разных типа антенной базы. 。。。








Вызов всех неразлучников!

День святого Валентина не за горами. В этом году все по-другому, но мы надеемся сделать его особым событием для каждого из вас. Смотрите наши меню ниже.

DINE-IN: Мы будем открыты на воскресный бранч с 9:00 до 13:30 с особыми функциями бранча V-Day и закрыться с 14:00 до 15:30, чтобы перейти на специальное меню ужина.Повторное открытие в 15:30 для рассадки призов по фиксированному меню, это будет повод запомнить! Убедитесь, что вы бронируете заранее - все столы будут зарезервированы с ограниченной гибкостью для посетителей. 785-312-9057

ПЕРЕНОС: Если вы предпочитаете ужинать дома в День святого Валентина, воспользуйтесь нашими специальными вариантами проведения накануне. Звоните до 16:00 и забирайте в субботу. В воскресенье вечером вынос выноса не будет.

Меню ужина с фиксированным призом на День святого Валентина

Меню на вынос перед Дня святого Валентина

Лучшие усилители сигнала сотового телефона для автомобилей, грузовиков, автофургонов и других транспортных средств

Что вызывает плохой прием сотового телефона?

Согласно исследованию Pew Reseach Center, более 90% американцев имеют сотовые телефоны, и 72% из них иногда испытывают плохой сигнал.

Что бы вы ни думали, будет только хуже. Почему?

  • Расстояние вышки сотовой связи: Физическое расстояние и расстояние передачи энергии.
  • Больше людей, больше телефонов: Чем больше устройств подключается к одному источнику, тем меньше скорость и меньше услуг вы получаете.
  • Металл: Любые металлические предметы полностью препятствуют проникновению сигнала 4G, LTE и 3G внутрь вашего автомобиля.

В отдаленных сельских районах расстояние от вышки сотовой связи обычно является самой большой причиной плохого приема.Хотя горы, холмы и высокие деревья также легко нарушают сигналы клеток.

В городе помехи между телефоном и вышкой обычно являются самым большим фактором. Кроме того, в зависимости от вашего автомобиля металл, стекло и другие материалы могут ослабить или полностью заблокировать эффективный доступ сотовых сигналов к вашему телефону.

Решение для улучшения сигнала в вашем автомобиле, грузовике, автофургоне или лодке

Усилитель сотового телефона для автомобиля помогает усилить слабые сигналы 4G, LTE, 3G.Он делает это с помощью 3 простых шагов и оборудования.

  • Внешняя антенна принимает существующий сотовый сигнал.
  • Усилитель усиливает сигнал с помощью запатентованной технологии до 32X!
  • Внутренняя антенна ретранслирует усиленный сигнал по всему автомобилю.

Все это приводит к лучшему разговору и тексту, кристально чистому разговору, надежному обслуживанию и приему, быстрому интернету и большему количеству полос.

Вот ваши гарантии:

  • Работает для всех операторов: Verizon, AT&T, T-Mobile, Sprint, US Cellular и др.
  • Работает для всех сотовых устройств: смартфонов, планшетов, ноутбуков, точек доступа, всего, что использует 3G и 4G LTE
  • Полные комплекты, простые в установке.
  • Нет ежемесячной платы, нет необходимости подключаться к Wi-Fi.
  • 90-дневная гарантия возврата денег: наша цель проста: вы получите лучший сигнал и будете счастливы. Если нет, мы вернем его, не задавая вопросов.

Ниже представлен наш обширный список лучших усилителей сигнала сотового телефона для автомобилей, грузовиков и других транспортных средств.

Лучшие усилители сигнала для автомобилей, грузовиков и внедорожников

Лучший усилитель сигнала сотового телефона для автомобилей

  • Усиление до +50 дБ - максимально допустимое значение для усилителя сигнала мобильной связи в Северной Америке
  • Самая высокая выходная мощность восходящего канала среди всех бустеров автомобиля
  • Работает на всех телефонах всех операторов связи
  • 5G готов
  • Гладкий металлический корпус, отводящий избыточное тепло для максимальной производительности
  • Лучшая скорость разговора, передачи текстовых сообщений и данных гарантирована
  • Чрезвычайно настраиваемый, с вариантами для любого типа транспортного средства и ситуации

WeBoost Drive Reach - новейший и самый мощный автомобильный бустер от Wilson Electronics.По сравнению с другими автомобильными усилителями Drive Reach предлагает вдвое большую выходную мощность восходящего канала, чтобы достигать вышек сотовой связи, которые в 2 раза дальше, что обеспечивает превосходную мощность сигнала. В результате он будет работать на самых сельских дорогах и автомагистралях.

Тонкая внешняя антенна принимает сигналы, а небрежная внутренняя антенна (обычно прикрепляемая на липучке к сиденью водителя) передает сигнал внутри вашего автомобиля. Для получения оптимальных результатов вы должны находиться на расстоянии вытянутой руки от внутренней антенны, чтобы получить усиленный сигнал, поэтому он лучше всего подходит для вашего типичного седана, грузовика или внедорожника, но будет работать с любым транспортным средством.

Элегантный металлический дизайн усилителя не только придает бустеру прохладный вид, но и отводит избыточное тепло, чтобы усилитель работал с оптимальными характеристиками.

В целом, Drive Reach - отличное вложение для людей, которые живут или часто ездят в сельской местности, где расстояние до вышек сотовой связи и от них является самой большой проблемой. Жители городских районов могут обойтись менее дорогой моделью, но для людей, живущих без электросети, мы рекомендуем эту модель в первую очередь.

Лучший усилитель сигнала сотового телефона для автомобилей

  • Бустер готовый к работе 5G. Повышает качество передачи голоса, текстовых сообщений, 4G LTE и 3G данных
  • Для устройств с несколькими сотами
  • Работает со всеми сотовыми устройствами всех операторов связи
  • Усиление до +50 дБ
  • Чрезвычайно настраиваемый, с вариантами для любого типа транспортного средства и ситуации

weBoost Drive X - еще один мощный автомобильный усилитель сотовых телефонов, способный поддерживать до 4 сотовых устройств.Он мощнее старого Drive 4G, но не такой мощный, как Drive Reach. Идеально подходит для водителей в городских, пригородных и некоторых сельских районах.

Благодаря усилению +50 дБ и большему радиусу действия, чем его предшественник, он может связываться с относительно удаленными вышками, чтобы предоставить вам и вашим пассажирам улучшенные сигналы 3G и 4G LTE. Он готов даже к 5G! Это универсальный исполнитель для города и деревни. В зонах со слабым сигналом вам и вашим пассажирам, возможно, придется быть ближе к внутренней антенне, чтобы воспользоваться усиленным сигналом.

Для тех, кто работает в крайних случаях плохого сигнала, мы рекомендуем Drive Reach, который может достигать большего расстояния до вышек сотовой связи и от них.

Самый доступный усилитель сигнала сотового телефона для автомобилей

  • Усиливает разговоры, текст и данные. Готово к 5G.
  • Для одного смартфона
  • Усилитель сигнала на подставке
  • Усиление до +23 дБ
  • Работает со всеми сотовыми устройствами всех операторов связи

WeBoost Drive Sleek - это цена и производительность для одного пользователя.

В комплект входит антенна с магнитным креплением, которую можно легко установить на крыше любого транспортного средства, и регулируемое вентиляционное крепление для люльки, предназначенное для крепления смартфона или небольшого планшета любого размера.

Чтобы воспользоваться усиленным сигналом, ваше сотовое устройство должно быть в подставке. А в сочетании с Bluetooth-гарнитурой он действительно отлично подходит для обычного разговора, текстовых сообщений и навигации без помощи рук.

Лучшие усилители сигнала для коммерческих грузовиков

Самый мощный усилитель сигнала сотового телефона для коммерческих грузовиков

  • Повышает голос, текст и данные
  • Для устройств с несколькими сотами
  • Усиление до +50 дБ
  • OTR антенна специально для грузовых автомобилей
  • 5G готов
  • Работает со всеми операторами, сетями и телефонами

weBoost Drive Reach OTR - это самый мощный усилитель сигнала сотового телефона для коммерческих грузовых автомобилей.

Этот комплект объединяет weBoost Drive Reach с лучшей в своем классе прочной внешней всенаправленной антенной, чтобы выдерживать любые воздействия во время движения по дороге. Внешняя антенна требует фиксированной установки, чтобы закрепить ее на месте, а входящее в комплект трехстороннее крепление позволяет легко установить ее на краю крыши транспортного средства или кронштейне зеркала. Если вас интересует настройка проводного соединения, вам также понадобится соответствующий блок питания.

Drive Reach OTR способен достигать удаленных вышек, чтобы обеспечить превосходный сигнал сотовой связи, где бы вы ни находились.Больше никаких сброшенных звонков, неотправленных текстовых сообщений или отключенных навигационных сервисов. Идеально подходит для обслуживания автопарков, когда требуется качественный прием в дороге.

Самый доступный усилитель сигнала сотового телефона для коммерческих грузовиков

  • 5G готово. Повышает качество передачи голоса, текстовых сообщений, 4G, LTE и 3G данных
  • Для одного смартфона
  • Усиление до +23 дБ
  • OTR антенна специально для грузовых автомобилей
  • Работает со всеми операторами, сетями и телефонами

weBoost Drive Sleek OTR - это усилитель сигнала сотового телефона, устанавливаемый на автомобильной платформе.

Этот комплект объединяет weBoost Drive Sleek с прочной всепогодной внешней всенаправленной антенной, чтобы выдерживать суровые погодные условия в дороге. Наружная антенна представляет собой стационарную установку с трехсторонним креплением для гибкости установки.

Отличный вариант для водителей грузовиков и тех, кто постоянно находится у водителя или пассажира в дороге.

Лучшие усилители сигнала для RV

Лучший усилитель сигнала сотового телефона для стационарных домов на колесах

  • Повышает скорость разговора, текстовых сообщений, Интернета, 3G или 4G LTE данных
  • 5G готов
  • Усиливает несколько сотовых устройств и операторов связи
  • Работает даже в очень сельских и отдаленных районах
  • Усиление до +65 дБ

Самый популярный усилитель сигнала домашнего сотового телефона, теперь модернизированный и оптимизированный для использования в доме на колесах.Предназначен для буксируемых домов на колесах. Поставляется с выдвижной 25-футовой мачтой, надежными монтажными кронштейнами и мощными внутренними и внешними антеннами, которые гарантированно охватят весь ваш жилой домик даже при очень слабом внешнем сигнале.

Коэффициент усиления +15 дБ по сравнению с другими усилителями сигнала мобильных телефонов означает, что он значительно усилит сигнал вашего дома на колесах даже в отдаленных районах с ограниченным покрытием.

Лучший усилитель сигнала сотового телефона для автофургонов во время движения

  • Повышает скорость разговора, текстовых сообщений, Интернета, 3G или 4G LTE данных
  • 5G готов
  • Одновременное усиление нескольких сотовых устройств (до 4)
  • Усиление до +50 дБ
  • Работает со всеми сотовыми устройствами всех операторов связи

weBoost Connect Drive X RV - один из самых популярных автомобильных ускорителей для жилых автофургонов, прицепов и кемперов.

Этот комплект объединяет weBoost Drive X с лучшими в своем классе внутренними и внешними антеннами для улучшения покрытия во время движения.

Отлично подходит для всех классов жилых автофургонов и буксируемых прицепов, так как он должен покрывать большую часть внутреннего пространства, повышая сигнал до 4 сотовых устройств. Имейте в виду, что расположение внутренней антенны, независимо от того, кладете ли вы ее в жилую зону или в кабину водителя, может повлиять на то, какие зоны усиливаются. В среднем Drive X RV может обеспечить зону покрытия на расстоянии до 10 футов от внутренней антенны, в зависимости от силы внешнего сигнала.

Этот усилитель сигнала сотового телефона также будет работать в неподвижном состоянии, но он не такой мощный, как weBoost Connect RV 65 с дополнительным усилением +15 дБ. Но если вы всегда в движении и нуждаетесь в надежном сотовом соединении во время вождения, отдыха на пассажирском сиденье или отдыха в кемпинге, weBoost Drive X RV - ваш простой выбор.

Лучшие бесплатные способы улучшить сотовый сигнал в транспортном средстве или лодке

  • Опустите окно или выйдите на улицу.
  • Избегайте деревьев, гор, зданий и других объектов, которые могут блокировать сигнал сотовой связи, выходя на открытое пространство или на большую высоту.
  • Зарядите аккумулятор.
  • Снимите чехол с мобильного телефона.
  • Купите усилитель сигнала или замените сотовый носитель.

Как улучшить слабый сигнал сотового телефона в автомобиле или лодке

Wilson Amplifiers - ведущий поставщик усилителей сигнала для сотовых телефонов.Усилители сотовых телефонов усиливают 3G и 4G LTE для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, и наша миссия - обучать людей тому, как избавить их от этого:

  • Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
  • Бесплатная доставка.
  • Лучший сигнал или лучший в отрасли возврат денег в размере 90.Никаких вопросов не было задано.
  • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВО

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-ДНЕВНАЯ
Гарантия возврата денег

LIFETIME
Техническая поддержка

Познакомьтесь с парнем, который продает беспроводную технику для кражи роскошных автомобилей за секунды

Когда они оба шли через тускло освещенный гараж, один из парней взглянул на черное устройство размером с ноутбук в его сумке-почтальоне.Используя кнопки на его внешнем корпусе, он пролистал различные варианты на ярком светодиодном экране устройства, прежде чем остановиться на своем выборе.

Второй мужчина направился к ярко-белому джипу, припаркованному в гараже. Он держал в руках свою собственную технику: небольшую коробку с торчащей сверху антенной. Мужчина попытался открыть дверь машины, но она была заперта. Он нажал кнопку на верхней части своего портативного устройства, загорелся свет, и машина мгновенно открылась. Он забрался на водительское сиденье и нажал кнопку, чтобы завести машину.

Чтобы показать мощность устройства, мужчина выключил ящик с антенной и снова нажал кнопку автомобиля. «Брелок не обнаружен», - гласил экран приборной панели, что указывало на то, что у человека на водительском сиденье не было беспроводного ключа, необходимого для запуска автомобиля. «Нажмите кнопку с брелоком для запуска».

Не обращая внимания на сообщение, мужчина включил устройство в руке и снова попробовал автомобиль. Как по волшебству, двигатель завелся с характерным рычанием.

«EvanConnect», один из мужчин на видео, который носит псевдоним в сети, олицетворяет мост между цифровыми и физическими преступлениями.Эти устройства, которые он продает за тысячи долларов, позволяют другим людям проникать в машины высокого класса и угонять их. Он утверждает, что у него были клиенты в США, Великобритании, Австралии и ряде стран Южной Америки и Европы.

«Честно говоря, я могу сказать вам, что я не угонял машину с технологией», - сказал Эван Motherboard. «Это очень легко сделать, но я вижу это так: зачем мне пачкать руки, если я могу зарабатывать деньги, просто продавая инструменты другим людям».

На видео не изображено фактическое ограбление; Эван снял видео, используя Jeep друга, чтобы продемонстрировать возможности устройств для материнской платы, а затем загрузил другую версию на свой канал YouTube.И эти устройства иногда используются исследователями безопасности для проверки защиты транспортных средств. Но угроза крупной кражи автомобилей с цифровой поддержкой реальна.

Полицейские управления по всему миру за последние несколько лет сообщили об увеличении количества ограблений транспортных средств, которые, как они подозревают, были совершены с использованием различных электронных средств. В пресс-релизе 2015 года полицейская служба Торонто предупредила жителей о всплеске угонов внедорожников Toyota и Lexus, предположительно совершенных с использованием электронных устройств.На видео 2017 года, опубликованном полицией Уэст-Мидлендса в Великобритании, видно, как двое мужчин подходят к Mercedes Benz, припаркованному на подъездной дорожке к владельцу; Как и на видео Эвана, один мужчина стоял рядом с целевым автомобилем с портативным устройством, в то время как другой разместил большую часть техники рядом с домом, надеясь уловить сигнал, исходящий от ключей от машины, хранящихся внутри. Полиция Тампы, Флорида, заявила в прошлом году, что они расследуют кражу со взломом, когда владелец запер их автомобиль, что могло произойти из-за электронных помех.

Не все ограбления автомобилей с использованием электронных устройств обязательно используют одну и ту же технологию. Некоторые методы основаны на подавлении сигнала от брелока владельца на транспортном средстве, поэтому владелец считает, что он запер свою машину, когда на самом деле преступник может открыть ее. Устройства Эвана известны как «повторители без ключа» и проводят так называемые ретрансляционные атаки.

Давний исследователь безопасности и хакер оборудования Сэми Камкар просмотрел видео Эвана и объяснил очевидную атаку в электронном письме.Все начинается с того, что владелец автомобиля запирает свой автомобиль и уходит с ключом. Один из людей, пытающихся угнать автомобиль, затем подходит к нему, держа одно из устройств, которое прослушивает определенную низкую частоту, которую отправляет автомобиль, чтобы проверить, находится ли ключ поблизости, а затем устройство повторно передает его «с более высокой частотой. , например, 2,4 ГГц или что-нибудь еще, что легко преодолеет гораздо большие расстояния », - написал Камкар. Второе устройство, удерживаемое вторым хакером, берет этот высокочастотный сигнал и снова воспроизводит его с исходной низкой частотой.

Знаете ли вы что-нибудь еще о цифровых преступлениях против физических? Мы хотели бы услышать от вас. Используя нерабочий телефон или компьютер, вы можете безопасно связаться с Джозефом Коксом по Signal по телефону +44 20 8133 5190, Wickr по josephcox, в чате OTR по [email protected] или по электронной почте [email protected]

Брелок видит эту низкую частоту и проходит нормальный ответ на вызов, как если бы он физически находился рядом с автомобилем.

«Это происходит несколько раз назад и вперед на протяжении всего вызова / ответа между ключом и автомобилем, и два устройства просто ретранслируют эту связь на большее расстояние», - написал Камкар.

Используя эти устройства, преступники создают мост, который тянется от автомобиля до ключа в кармане, доме или офисе жертвы, заставляя каждого думать, что они находятся рядом друг с другом, позволяя преступникам открываться и открываться. заводить машину.

«Я не могу подтвердить, что видео является законным, но могу сказать, что оно на 100% разумно (я лично провел такую ​​же атаку на более чем дюжине автомобилей с оборудованием, которое я построил и который очень легко продемонстрировать) , "Сказал Камкар.

Фотография устройств, отправленная EvanConnect. Изображение: Материнская плата

Чтобы убедиться, что они действительно обладают технологией, Эван отправил фотографии оборудования вместе с распечатанным сообщением, чтобы доказать, что это не просто изображения, полученные от кого-то еще. Эван также продемонстрировал материнской плате различные элементы технологии в видеочате в режиме реального времени и предоставил другие видеоролики о работе устройств.

Представитель Fiat Chrysler Automobiles, управляющего брендом Jeep, удовлетворил просьбу о комментарии, но не сделал заявления.

Эван сказал, что их устройства будут работать на всех автомобилях без ключа, за исключением тех, которые используют частоты 22-40 кГц, в том числе автомобили Mercedes, Audi, Porsche, Bentley и Rolls Royce, выпущенные после 2014 года, поскольку именно тогда эти производители переключили ключевые системы на Более обновленная технология получила название FBS4. Но Эван добавил, что продает еще одну модель, которая переключается между 125–134 кГц и добавленной 20–40 кГц, что позволит злоумышленникам открывать и запускать каждую машину без ключа с этого месяца. По словам Эвана, он продает стандартную модель за 9000 долларов, а обновленную версию - за 12000 долларов.

«Все это звучит довольно разумно при простой реализации», - сказал Камкар. «Я построил оборудование, которое делает это примерно за 30 долларов (предприимчивый человек мог бы удешевить его, если они, к сожалению, намеренно производят его для продажи), поэтому нет причин, по которым я мог бы подозревать, что это неверно».

Действительно, изготовление повторителей без ключа обходится недешево. Но люди, которые хотят использовать эти устройства, могут не иметь технических знаний, чтобы создавать свои собственные, поэтому вместо этого покупайте готовые к использованию коробки у Эвана.

«Это 100% инвестиций», - сказал Эван. «Никто на самом деле не продает устройства дешево; единственный способ получить их дешево - это познакомиться с RF [радиочастотой] и принципами работы PKE [пассивного входа без ключа]».

Эван сказал, что слышал о людях, использующих устройства на местном уровне в его городе, и решил изучить технологию. Год спустя он нашел других, кому было интересно, и начал формировать команду для создания устройств.

«Это очень легко сделать, но я вижу это так: зачем мне пачкать руки, если я могу зарабатывать деньги, просто продавая инструменты другим людям.«

Поскольку сами устройства не являются незаконными в США, Эван открыто рекламирует свои товары в социальных сетях. Он сказал, что общается с клиентами через приложение для обмена сообщениями Telegram. Некоторые из его видео содержат отказ от ответственности, что этот инструмент предназначен для обеспечения безопасности. исследования и не должны разыскиваться или использоваться в преступной деятельности, но, естественно, некоторые клиенты, вероятно, будут заинтересованы в использовании устройств злонамеренно. Обычно Эван получает полную предоплату, но встретится с клиентами лично, если клиент не сделает этого. «Я не хочу платить большую сумму вперед или сначала продавать им более дешевое устройство», - добавил он.

Он сказал, что у него судимость и он будет отбывать тюремный срок за что-то, не имеющее отношения к этим устройствам, но когда дело дошло до технологий, Эван назвал себя больше любителем, чем каким-то закоренелым мошенником.

«Эта технология для меня действительно хобби и то, о чем я не беспокоюсь […] делиться знаниями с миром», - сказал он Motherboard.

Подпишитесь на наш подкаст о кибербезопасности CYBER.

CB Радиостанции для дорожных поездок

Дорожные поездки и радио CB

от Марка Седенквиста с технической экспертизой, предоставленной Брюсом Л.Кларк

Я кредитую радиостанции Citizen Band (CB) с пару раз спас мне жизнь в дороге. Существование возможность получить доступ к информации, например, о моем автомобиле близость к мчащемуся восемнадцатиколесному автомобилю на однополосной полосе лесозаготовительная дорога или приближающийся торнадо позволили мне принимать решения, которые без этой своевременной информации легко могло привести к аварии со смертельным исходом. Так же, CB могут принести душевное спокойствие, когда вы "в ловушке" на трассе в пробке по неизвестной причине.На светлая нота, они также могут вести беседу на длительные одиночные путешествия. Легко подумать, что сотовая связь телефоны превратили радиостанции CB в динозавров, но на самом деле, нет ничего более далекого от истины.

Эти относительно низкотехнологичные устройства пользуются возрождение популярности среди профессиональных грузовиков водителей и любителей автопутешествий за очень хорошие причины. Они относительно недороги и бесплатны. использовать.Они хорошо работают и обеспечивают общение при обстоятельствах, когда другие формы технологий по-прежнему не делают очень надежную работу.

Я владел и использовал Cobra Electronics радиопродукции уже почти тридцать лет, а с тех пор компания очень щедра на использование фотографий, Я включил в эту статью примеры радиостанций Cobra. Имейте в виду, что есть много отличных производителей CB, и я не поддерживаю кого-либо в частности.

Хотя радиостанции CB были доступны с 1959 года я впервые использовал CB в 1976 году, когда я работал дозорным на отдаленной горе пик в Аризоне. В нерабочее время я пользовался радио чтобы облегчить периодическую скуку, что такая работа может породить. Поскольку я сидел на пике высотой 8000 футов с беспрепятственным обзором на несколько сотен миль я был возможность связаться с другими радистами и поговорить с ними. расстояние от меня.Это первое радио показало 23 канала с кварцевым управлением, требуется регистрация от Федеральной комиссии по связи (FCC). Сегодня, для работы не требуется ни регистрации, ни лицензии двустороннее радио "Citizen's Band" и базовое радио было расширено до 40 каналов.

В мире CB-радиотелефонии достаточно жаргон, чтобы вызвать неуверенность в себе у любого нормального человека. Это легко начать чувствовать себя немного потерянным, когда кто-то начинает говорить о "птичьих" ваттах, LSB, 10-метровых радио, коэффициенты стоячей волны, пропуск, качание и скольжение.К счастью, вам не нужно знать большую часть этого, чтобы владеть и пользоваться CB совершенно грамотно.

Citizen's Band относится к диапазону радио частоты, которые лежат между коротковолновым вещанием сигналы и 10-метровые любительские радиодиапазоны. Эти частоты делятся на 40 каналов, начиная с От 26,965 МГц до 27,405 МГц с шагом 10 кГц. «Метры» просто произвольный ориентир для измерения длины волны на заданной частоте.Например, полоса CB также известный как 11-метровый диапазон (это арифметическая функция где число 300 делится на частоту: 300/27 МГц = 11).

Брюс Л. Кларк : "Частота" измеряется в МГц, а длина волны измеряется в метров. Это всего лишь два разных способа измерения радиосигнал. Длина антенны прямо пропорционально используемой длине радиоволны.Короче чем длина волны, тем короче антенна. Преобразовать 11 метров к ногам, и вы получите одну длину волны примерно 36 футов в длину на частотах CB. Вот почему Базовая станция CB с половиной волны обычно составляет 18 футов длинная и ¼-волновая мобильная штыревая антенна длиной 8 футов длинный. Измерения частоты, длины волны и длина антенны все взаимосвязаны.

CB являются частью того, что определено FCC «Персональные радиосервисы.'Они характеризуются как "маломощные радиостанции ближнего действия для личных коммуникации ». Три самых известных из них CB, Family Radio Service (FRS) и General Mobile Радиослужба (GMRS). Радиостанции ФРС должны быть ограничены диапазоном в одну милю, имеют максимум ½ эффективная излучаемая мощность в ваттах и ​​имеют несъемные антенны. Эти радиоприемники продаются практически везде и часто используются «членами семьи» на спортивных мероприятиях или даже используется супругами, когда поставка больших фургонов на парковочные места.«

Радиостанции

GMRS, очень похожие на FRS радио, может передавать на более высоких уровнях мощности (до пяти Вт). У них часто есть съемные антенны, и хотя они часто продаются на тех же прилавках, что и ФРС радио - не требующие лицензий - пользователи GMRS радиостанции должны получить лицензию от FCC управлять ими. В настоящее время они стоят около 80 долларов США, но многие розничные торговцы не упоминают об этом юридическом требовании.

Брюс Л. Кларк : "Оба GMRS радио и радио FRS (которые используют некоторые каналы GMRS) имеют два больших преимущества: они используют частоты УВЧ и FM-модуляция. Это устраняет явление «пропуска». что мешает работе CB на коротких волнах / высоких Диапазон частот. Режим модуляции FM исключает хлопки, свистки и помехи в линии питания общие с модуляцией AM.Но в 1959 году КВ частоты и Модуляция AM была тем, что было обычно доступно, когда FCC попыталась создать недорогой бизнес группа радиослужбы для обычного человека. Использование более высоких частот и FM-модуляция будет иметь добавлена ​​к стоимости базовой радиостанции CB ».

Радиостанции

CB, с другой стороны, ограничены согласно правилу FCC до «4 Вт несущей мощности» и работают в радиодиапазоне CB.Группа CB изначально была часть группы Ham (любительское радио), но была открыта до широкой публики по FCC. В былые времена, продолжаются дебаты о том, что или не регулируя настройку потенциометра "горшок" внутри радиостанции CB нарушит установленный законом предел 4 Вт. Мы рекомендуем вам прочитать FCC. уставы и принимать собственное решение.

Брюс Л.Кларк : "Ты можешь проверьте действующие правила в FCC Веб-сайт. Спуститесь в левую часть экрана и выберите "Правила и положения". Выберите «Правила FCC: CFR Title 47, что является сокращением от Title 47-Telecommunications. Выберите «Часть 95 - Персональные радиослужбы». Следовать ссылку, и вы обнаружите, что радио CB закрыто в правилах, начиная с пункта 95.401. Пункт 95.410 указывает, что выходная мощность CB ограничена. до 4 Вт (несущая мощность) при использовании амплитудной модуляции (AM) или 12 Вт пиковой мощности огибающей (PEP) при использовании Модуляция с одной боковой полосой (SSB).

Midland любит цитировать многие из своих радиобоксы «7 Вт мощности». Но когда ты читаешь мелкий шрифт, на самом деле это 7 Вт мощности звука к спикеру. Это не имеет отношения к РФ мощность магнитолы, которая все та же 4-ваттная как и все.
Я рекомендую людям потратить время на проверку КСВ. совпадают на их антенне, чтобы гарантировать, что все 4 Вт выходной сигнал излучается антенной. Не надо используйте смехотворно короткие антенны и не устанавливайте их рядом с кузовом авто! Антенна должна быть свободной и очистить от препятствий, чтобы излучать сигнал эффективно.

Хороший источник информации и советов на радиоантеннах CB можно приобрести в магазине "Фирестик". CB антенная компания.Эта компания существует уже много лет, и предлагает отличную информацию о своих Веб-сайт. Перейдите на веб-сайт и выберите "Техника". Help »для огромного списка различных тем, связанных с CB. Мое единственное несогласие с Firestik касается их неодобрение радиостанций CB с погодным каналом NOAA прием. Я нахожу погодные каналы полезными и предпочитаю радио CB с этой функцией ».

Вы можете слышать, как люди ссылаются на к использованию радиостанций Single Side Band (SSB), как если бы они были в какой-то форме супер-пупер КБ, но вот что действительно происходит:

Брюс Л.Кларк : "Выбор нижней боковой полосы (LSB) или верхней боковой полосы (USB) относится к режиму передачи. SSB - производная AM. В AM-сигнале вы фактически передаете несущий сигнал и две боковые полосы (одна чуть ниже несущий сигнал и один чуть выше него). в радиолюбители начала 1950-х экспериментируют с разными режимами передачи заметил, что сигнал "интеллект" или "голос" фактически содержится в боковых полосах.Перевозчик - это просто пустая трата мощность. Обе боковые полосы, нижняя и верхняя, являются идентичны и содержат один и тот же «интеллект» или «голос». Так что на самом деле для связи вам нужна только одна боковая полоса. Эти радиолюбители обнаружили, что если вы подавили носителя, и выбрал верхнюю или нижнюю боковую полосу, в результате получился сигнал с гораздо более узкой полосой пропускания в котором также была сосредоточена вся сила в одном сигнал боковой полосы.Вот почему FCC разрешает радиостанции CB иметь мощность AM 4 Вт, но до 12 Вт Мощность SSB.

Если вы хотите поговорить дальше с более эффективный сигнал, односторонняя полоса - лучший выбор! Это также дает вам "шифрование для бедняков" на Диапазон CB, поскольку радиостанция CB только AM не может расшифровать сигнал SSB. Это похоже на разговор Дональда Дака. Но чтобы воспользоваться преимуществами большей дальности и мощности SSB, обе станции должны иметь SSB CB-радио.Все Радиостанции SSB CB также имеют возможность AM. Вы все еще можете выберите режим AM, если хотите послушать дальнобойщиков на канале CB 19. "

На многих остановках для грузовиков все еще перевозится то, что продается как радио 10 метров / CB. На самом деле это любительская группа радио, которое требует полной лицензии на радиолюбители, но включает тумблер, с помощью которого операторы могут говорить на радиодиапазонах CB. В соответствии с настройками эти радиостанции незаконно, и FCC начала принимать меры в отношении обоих сети магазинов грузовых автомобилей и радисты, которые используя их.В 2006 году FCC оштрафовала владельцев Пилотные туристические центры почти 125000 долларов и получили согласие указ о продолжении практики продажи эти радиоприемники - дорогое удовольствие.

В последние месяцы FCC работает под под эгидой DOT останавливались грузовики и поиск этих нелегальных "10-метровых" радиоприемников. Если владелец транспортного средства не может предъявить любительский Лицензия на радио или докажите, что их 10-метровое радио только работает в диапазоне радиолюбителей, то они, как сообщается, цитируется.Если вы хотите узнать больше о том, чтобы стать лицензированным радиолюбителем, это сайт - это библия для радиолюбителей.

Одна любопытная вещь о радиостанциях CB - или если уж на то пошло любое радио - это природа "земля" плоскость ". Плоскость земли - это область под отражающей площадь антенны - представьте, что антенна - это полюс в невидимом зонте патио. При установке радио CB важно выбрать место, где этот невидимый зонт будет иметь наилучшее покрытие.Другая проблема - это так называемый «хэш» радиочастоты. Любой автомобиль имеет множество электрических компонентов и все они создают электрические помехи, которые выключатель радио может "слышать" и воспроизводить для вашего прослушивания удовольствие. Часто слышен звук генераторов и электродвигатели стеклоподъемников через выключатели. Это раздражает "воющий звук" можно уменьшить или устранить путем фильтрации 12-вольтного постоянного тока, поступающего в выключатель радио.Этого также можно добиться, используя дополнительные конденсаторы, улучшающие заземление радио, правильная настройка антенны с автомобилем или комбинация всех трех.

Хороший магазин CB может настроить ваш CB и антенну до вашего автомобиля примерно за 30 минут, а стоимость должна будет около 35 долларов. Качественный CB стоит 100 долларов США. 150 долларов, а разумная антенна стоит от 35 до 35 долларов. 75 долларов.Хотя наш основной автомобиль для путешествий имеет постоянный установленную антенну, мы также используем портативную радиостанцию ​​(которая выглядит как негабаритная рация) и на магнитном креплении короткая антенна в других наших автомобилях. Мы находим, что это работает нормально, хотя есть лишний уровень износа и порвать коаксиальный кабель со временем, так как дверь закрывается вокруг него. Другой вариант - установить портативный CB, где все элементы управления встроены в микрофон.У нас были смешанные результаты с этой радиосистемой, и как правило, я рекомендую стандартный формат (коробчатый) трансивер, если он поместится в вашем автомобиле.

Как правило, правильно настроенный CB имеет диапазон 10-20 миль, но это «прямая видимость» передачи, а гористая местность может уменьшить это диапазон до менее мили. Одна из вещей, которые вы могли бы Обратите внимание, что при использовании CB есть легкая, похожая на визг гармоника что возникает, когда несколько сильных радиосигналов микширование в приемной части СВ.К несчастью, это один из недостатков используемой модуляции AM по радио CB. Еще одна действительно крутая вещь, которая случается с радиостанциями CB - явление, известное как «пропуск». В основном радиосигналы отражаются от ионосферы, позволяя вам слышать разговоры, которые происходят сотни, иногда даже тысячи миль. Возле в моем офисе в Лас-Вегасе, штат Невада, я обычно слышу CB магазин, который передает из места недалеко от Чикаго, Иллинойс.

С появлением более совершенных сотовых телефонов, некоторые люди полагаются на них при общении с другими автомобилей в поездках, но мы обнаруживаем, что CB действительно работают намного лучше и часто обеспечивают гораздо более чистое качество звука. Кроме того, практически все радиостанции CB включают погодные каналы, которые могут быть очень полезны для получения быстрые и точные погодные условия на незнакомых дороги. Примеры путешественников, использующих свои CB каждый день читайте комментарий к Великому Американский форум RoadTrip.Также прочтите Эндрю Статья Юдериана о радиостанциях CB, как выбрать CB Radio, как выбрать и установить радиоантенну CB, и как для настройки радиоантенны CB.

Фото любезно предоставлено Cobra Electronics, Inc.

Брюс Л. Кларк - радиотехник, недавно вышедший на пенсию. из ВВС после 24 лет активной службы. Теперь диспетчер наземной мобильной радиосвязи (LMR) и радио диспетчер спектра для базы ВВС Мальмстрем в Монтана, Брюс держит радиолюбительский высший класс лицензию и активно участвовал в коротковолновом прослушивание, CB-радио и любительское радио с тех пор он записался в армию.Брюс также служил в качестве советника по радио для окружных менеджеров по чрезвычайным ситуациям в Северной Дакоте.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
