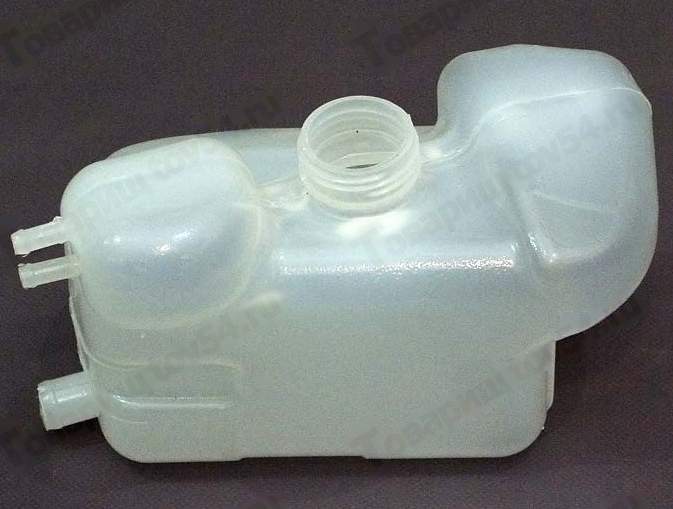

21081311014 Бачок расширительный ВАЗ-2108 Сызрань - 2108-1311014 000144

21081311014 Бачок расширительный ВАЗ-2108 Сызрань - 2108-1311014 000144 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

22

1

Применяется: ВАЗ

Артикул: 2108-1311014еще, артикулы доп.: 000144скрыть

Код для заказа: 000144

Есть в наличии

Доступно для заказа - >10 шт.Данные обновлены: 14.06.2021 в 19:30

Код для заказа 000144 Артикулы 2108-1311014, 000144 Производитель СЫЗРАНЬ Каталожная группа: .
.Система охлаждения
Двигатель
Ширина, м: 0.2 Высота, м: 0.13 Длина, м: 0.24 Вес, кг: 0.285

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 14.
06.2021 19:30
.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

fffa4429ad5cd5412beef9a36ca11230

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Расширительный бачок системы охлаждения двигателя: в чем его миссия?

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °C Рабочая Кратковременно
80 — 100 120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении) воды 100
тосола 105 — 110
антифриза 120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

  • течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
  • не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

  • из-за уменьшившегося объема жидкости вследствие утечек;
  • не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

  • течет расширительный бак;
  • неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

  1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
  2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
  3. Долейте жидкость, не доходя до риски max.
  4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
  5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

  1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
  2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

  1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
  2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
  3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
  4. Спустить воздух с расширительного бака.
  5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
  6. Закрыть сливной штуцер расширительного бака.
  7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

Расширительный бачок на Газель, бачок охлаждающей жидкости Газели, бачок антифриз Газель

Расширительный бачок предназначен для компенсации изме­нений объема охлаждающей жидкости в системе при ее расшире­нии от нагревания, контроля степени заполнения системы жидко­стью, а также для удаления из нее воздуха и пара.  Бачок соединяется с левым бачком радиатора и с корпусом термоста­та. На большинстве моделей двигателей через расширительные бачки в систему заливают охлаждающую жидкость.

Расширительные бачки изготовляют из прозрачной пластмас­сы. На боковой поверхности бачка имеется метка «MIN», указыва­ющая нижний допустимый уровень охлаждающей жидкости в бач­ке. В полностью заправленной системе охлаждения уровень жид­кости в расширительном бачке на холодном двигателе должен быть на 2-3 см. выше метки «MIN», нанесенной на расширительном бачке.

Заливная горловина расширительного бачка закрыта резьбовой пробкой, поддерживающей повышенное давление в системе ох­лаждения Газели. Пробка расширительного бачка, герметически закры­вающая систему охлаждения, имеет два клапана — паровой и воз­душный.

Уровень охлаждающей жидкости рекомендуется проверять на холодном двигателе, так как при нагревании ее объем увеличива­ется и у прогретого двигателя уровень жидкости может значитель­но подняться.

Если уровень охлаждающей жидкости в бачке ниже нормы, то необходимо долить жидкость или дистиллированную воду, если потери незначительны и не оказалось под рукой Антифриза нужной марки или цвета. Не допускается использование воды в качестве охлаждающей жидкости в холодное время. При сливе воды из системы охлажде­ния часть воды остается в полости насоса, что может привести к примерзанию крыльчатки насоса и выходу из строя зубчатого рем­ня двигателя.



Сортировать по:

Фильтр

Фильтр

  • Цена:

  • Производитель:

    ВсеLUZARВПТГерманияЗавод АвтокомпонентИмпортКрасная ЭтнаОРИГИНАЛПКТПРФРФ

Расширительный бак в системе отопления – установка и подключение

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.
Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л  станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.
Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, вам лучше знать, как проверять и корректировать давление в бачке при эксплуатации. Его снижение или скачки – одна из причин, по которой автоматика газового котла отключает горелку. Если нет серьезных протечек теплоносителя, то первым делом следует измерить манометром давление воздуха в камере резервуара.

Бачок расширительный - Запчасти КАМАЗ

  КодНазваниеАртикулЦена
013874 посмотреть в Автокаталоге Бачок расширительный КАМАЗ пластик

Производитель ТЕХНОКАМ 5320-1311010-30

5320-1311010

300 ₽

Наличие: 6шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
333159 посмотреть в Автокаталоге Бачок расширительный КАМАЗ пластик завод ТехноКам

Производитель ТЕХНОКАМ ТК 5320-1311010 У

5320-1311010

360 ₽

Наличие: 3шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
013875 посмотреть в Автокаталоге Бачок расширительный КАМАЗ пластик СБ

Производитель ТЕХНОКАМ 5320-1311010-30

5320-1311010-30

590 ₽

Наличие: 6шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
605222 посмотреть в Автокаталоге Бачок расширительный КАМАЗ-4308,43085 дв.CUMMINS металл

Производитель ШААЗ ОАО г ШАДРИНСК 4308-1311010

4308-1311010

10 660 ₽

Наличие: 2шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
708774 Бачок расширительный КАМАЗ-4308,43085 дв.CUMMINS пластик ТЕХНОТРОН

Производитель ТЕХНОТРОН 21-440

43085-1311010

1 970 ₽

Наличие: 6шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
296560 посмотреть в Автокаталоге Бачок расширительный КАМАЗ-6520 пластик с крышкой ТЕХНОКАМ

Производитель ТЕХНОКАМ 6520-1311010

6520-1311010

1 100 ₽

Наличие: 7шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить
635868 посмотреть в Автокаталоге Бачок расширительный КАМАЗ-6520 пластик СБ

Производитель ТЕХНОКАМ 6520-1311010

6520-1311010

1 470 ₽

Наличие: 3шт.

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка.

Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.

Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.

Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.

Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

Внешний вид расширительного бака вы уже видели в начале статьи.

Как же устроен внутри расширительный бак мембранного типа.

Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.

С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.

Как работает расширительный бачок.

Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.

Как рассчитать необходимый объем мембранного расширительного бака.

Формула для подбора емкости мембранного расширительного бака выглядит так:



Где у нас:

Vu = общий полезный объем бака = Vi — Vf

Vi = начальный объем = V

Vf = конечный объем

e   = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.

Для стандартных систем отопления:

e = 0,04318 (Tmax  = 99°C — Tmin =10°C)

C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.

Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.

Pi = Начальное (абсолютное) давление в емкости.

Обратите особое внимание на следующую запись и запомните для себя, давление (Pi)  не должно быть ниже гидростатического давления в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.

Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.

Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.

Последняя строка требует комментария, для того чтобы вы точнее ее поняли.

Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:

Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.

Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf  от 1,4  до 3 х 0,75 = 2,25  кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.

Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.

И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Исходные данные:

Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили  4,65 литра на 1ккал)

Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.

C =120 литров

Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).

Pf  = 1,4 бар

Получаем V=10,36 литра.



Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.

Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе расширительный бак эффективно работать не будет.

Читайте на следующей странице — схема установки расширительного бачка.

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвращение необратимых повреждений водонагревателя с помощью расширительного бачка

Все водонагреватели, независимо от того, используют ли они топочный мазут, природный газ или пропан или даже электричество, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода, поступающая в резервуар, превращается в горячую нагретую воду, увеличивая общий объем воды за счет расширения. и повышение давления внутри бака. Это увеличение объема и давления необходимо уменьшить для общей безопасности.

Что такое расширительный бак?

Вот здесь-то и вступает в игру расширительный бак: при правильном размере и правильной установке он поглощает эту «лишнюю» воду в баллон, расположенный внутри расширительного бачка, и сводит к минимуму избыточное давление в водонагревателе.

Расширительные баки

помогают уменьшить проблемы гидравлического удара и помогают защитить водопроводную систему от напряжения и повреждений, что приводит к увеличению срока службы бака. Для выполнения своей работы эти резервуары должны быть правильно расположены, иметь размеры, подключаться к общей системе и проверяться ежегодно.

Наши специалисты по отоплению и охлаждению обеспечат правильную установку и обслуживание каждого расширительного бачка, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если вас беспокоит, что в вашем водонагревателе нет расширительного бачка, вам может помочь ServiceMark.

Связанная статья: Газовые и электрические печи: преимущества и недостатки

Что вызывает проблемы с сантехникой?

Водонагреватель в вашем доме интегрирован с обратным клапаном, который устанавливается в трубопровод подачи холодной воды для повышения эффективности и комфорта.Обратный клапан и трубы упоминаются лицензированными специалистами в сантехнической отрасли как «закрытая система». Эти односторонние обратные клапаны предназначены для предотвращения обратного вытекания воды из дома по подающим трубам, что предотвращает попадание возможных загрязнений в систему водоснабжения.

Неотъемлемая проблема обратных клапанов, размещенных в системе, заключается в том, что давление воды в закрытой системе возрастает до тех пор, пока кто-нибудь не откроет клапан. Расширительный бак предотвратит взрыв в вашем водонагревателе из-за высокого давления.Если у вашего водонагревателя есть обратный клапан или клапан регулировки давления, мы рекомендуем приобрести расширительный бак.

ServiceMark может установить ваш расширительный бак!

В ServiceMark наша полностью обученная команда исключительных специалистов по отоплению, охлаждению и сантехнике и обслуживающий персонал готовы 24 часа в сутки, семь дней в неделю, чтобы сделать ваш дом не только комфортным, но и безопасным! Мы предлагаем обслуживание в тот же день и гарантированно прибывающих вовремя сертифицированных технических специалистов.Позвоните в команду ServiceMark, чтобы убедиться, что ваш дом безопасен и удобен в течение всего года.

Связанная статья: Следует ли мне отремонтировать или заменить систему теплового насоса?

Установка расширительного бачка

Расширительный бак водонагревателя - это предохранительное устройство, которое защищает трубы и арматуру в водопроводных системах, оборудованных клапаном ограничения давления или устройством предотвращения обратного течения. Установка расширительного бака может потребоваться в соответствии с местными строительными нормами, когда вы устанавливаете новый водонагреватель, или это может быть проект модернизации, установленный для добавления защиты к существующему водонагревателю.

Проект включает в себя соединение с трубой подачи холодной воды над водонагревателем и установку небольшого заполненного воздухом резервуара, который служит расширительной камерой для воды, объем которой увеличивается по мере ее нагрева. Это умеренно сложный DIY-проект, за который не стоит браться, если у вас нет опыта работы с сантехникой. Начинающие домашние мастера могут захотеть, чтобы эту работу выполнял профессиональный сантехник, но более опытные домашние мастера обычно могут сделать эту работу днем.

Как работает расширительный бак

Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, замкнутая водопроводная система может получить повреждения из-за этого теплового расширения. Например, когда вода нагревается от температуры от 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2%. Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.

Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает возврат расширяющейся воды в городскую водопроводную сеть. Внутри расширительного бачка находится гибкая резиновая диафрагма, которая разделяет бак на две части - одна из которых принимает расширяющуюся воду при нагревании, а другая обеспечивает воздушную камеру, которая становится слегка под давлением, когда диафрагма расширяется в нее.

Расширительный бак может быть обязательным

Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявки на разрешение на установку водонагревателя.Расширительный бак обычно не требуется, если в системе нет какого-либо типа клапана ограничения давления или обратного клапана, который удерживает систему в закрытом состоянии. Но если в вашей системе есть какой-либо ограничительный клапан, рекомендуется установить расширительный бак, даже если это не требуется согласно местным нормам.

Необходимые инструменты и материалы

  • Тепловой расширительный бак
  • Ниппель диэлектрического водонагревателя
  • Трубный ключ или плоскогубцы с каналом
  • (2) 3/4 дюйма, медные резьбовые соединения с внутренней резьбой
  • Лента уплотнительная
  • Медный тройник 3/4 дюйма
  • Медная труба 3/4 дюйма
  • Дополнительные медные фитинги 3/4 дюйма (при необходимости)
  • Сантехническое паяльное оборудование (при необходимости)
  • Гибкие медные трубы (при необходимости)

Инструкции (Установка нового водонагревателя)

Расширительный бак обычно устанавливается непосредственно над водонагревателем с помощью тройника, устанавливаемого в трубе подачи холодной воды.Расширительный бак обычно устанавливается горизонтально, хотя при необходимости его можно установить вертикально из-за ограниченного пространства. Сантехническая арматура, которая вам понадобится, зависит от типа имеющихся у вас водопроводных труб и ориентации расширительного бачка, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет штуцер с резьбой 3/4 дюйма, который присоединяется к трубе холодной воды с помощью тройника и коротких отрезков или труб с резьбой или паяной пайкой.

  1. Присоедините диэлектрический союз

    После того, как водонагреватель установлен правильно, прикрепите диэлектрическую муфту к входному отверстию для холодной воды. Оберните резьбу штуцера герметизирующей лентой, затем ввинтите ее во входное отверстие для холодной воды на водонагревателе, используя трубный ключ или плоскогубцы с каналом.

  2. Присоедините медный адаптер

    Оберните несколько петель уплотнительной ленты вокруг верхней резьбы штуцера, затем навинтите на штуцер медный переходник с внутренней резьбой.Надежно затяните трубным ключом или плоскогубцами.

  3. Присоединительный тройник

    Установите короткую медную трубу и тройник на переходник на диэлектрическом штуцере водонагревателя. Обычно тройник должен находиться примерно на 30 см выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бачка. Большинство сантехников делают эти соединения пайкой потом, но они также могут быть выполнены с помощью вставных соединений (иногда называемых «укусом акулы»).

  4. Присоедините трубку расширительного бака

    Используя соединения методом пайки или плотной посадки, прикрепите короткий отрезок горизонтальной медной трубы к боковому выпускному отверстию тройника. Длина этой медной трубы будет зависеть от доступного пространства, но лучше сделать ее как можно короче - не более 6 дюймов или около того. На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или вставное соединение.

  5. Присоедините расширительный бак

    Оберните трубную герметизирующую ленту вокруг резьбового соединения расширительного бачка, затем накрутите ее на резьбовой переходник на горизонтальной трубе.Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, иначе можно повредить трубы или фитинги.

  6. Завершите установку

    Завершите установку, соединив верхний выпуск тройника с трубой подачи холодной воды, используя все необходимые трубы и фитинги. Многие сантехники делают это соединение с помощью медной гибкой линии, а не жестких труб.

    Также завершите подсоединение трубопровода горячей воды к водонагревателю, затем включите водонагреватель, откройте водяные краны и проверьте работу, ища утечки.

Варианты существующего водонагревателя

При добавлении расширительного бачка к существующему водонагревателю главная проблема - найти для него место. Пространство может стать немного тесным, и вам, возможно, придется использовать различные трубы и фитинги, чтобы найти место для расширительного бачка. Часто это означает замену медной гибкой линии на более короткую или более длинную, а иногда и добавление дополнительных колен и труб к трубе с холодной водой. При необходимости расширительный бак можно установить на расстоянии одного-двух футов от водонагревателя, при условии, что он правильно вставлен в линию холодной воды.Большинство профессиональных сантехников предпочитают заменять диэлектрический переходник на новый, когда к существующему водонагревателю добавляется расширительный бак.

Нужен ли мне расширительный бак для водонагревателя?

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Читайте дальше, и мы ответим на эти вопросы и дадим вам лучшее понимание того, что происходит с вашим водонагревателем.

Какой тип водонагревателя у вас есть?

Это может показаться простым вопросом, но многие люди не задумываются о нем активно. Если у вас есть водонагреватель без бака, вам не нужно беспокоиться о расширительном баке, потому что у вас нет первичного бака.

Однако, если у вас есть традиционный водонагреватель в виде резервуара, вам определенно нужно будет подумать, нужен ли расширительный бак.

Для чего нужен расширительный бак?

Во-первых, вы должны понять, как работает ваш водонагреватель.Когда вода нагревается внутри вашего водонагревателя, она расширяется. Этот процесс называется тепловым расширением и может вызвать нагрузку на вашу водопроводную систему.

Принцип работы такой: если ваш водонагреватель вмещает 50 галлонов холодной воды, при нагревании он расширится примерно до 52 галлонов. Если лишнему объему некуда деваться, он давит на стены вашей сантехники.

Вы можете представить себе этот процесс как сгибание канцелярской скрепки; при достаточном изгибе скрепка сломается.Ваш водонагреватель - это скрепка; при достаточном давлении от расширения и сжатия сам резервуар может начать протекать или даже лопнуть.

В некоторых домах используется открытая система водоснабжения, где вода возвращается в городскую систему водоснабжения, и нет дополнительной нагрузки на водопровод в доме. К сожалению, во многих домах есть закрытые системы водоснабжения, в которых водопровод имеет односторонний клапан.

Во многих городах, где в домах есть закрытые системы, домовладельцы должны вкладывать средства в расширительный бак.Фактически, производитель вашего водонагревателя может даже аннулировать вашу гарантию, если у вас нет расширительного бачка с вашей закрытой системой.

Есть способы проверить это и определить, какая у вас закрытая или открытая система водоснабжения, но процесс может быть трудным, поскольку устройства предотвращения обратного потока имеют тенденцию различаться по внешнему виду. Однако вы всегда можете нанять сантехника для выполнения именно этой задачи.

Тогда при чем тут расширительный бачок? Ваш расширительный бачок может помочь вам спасти вашу систему.Расширительный бак служит для компенсации дополнительного объема, а также любых колебаний давления поступающей воды.

Расширительный бак служит резервной системой для предотвращения перегрузки водопровода. Избыточный объем воды вместо того, чтобы оказывать слишком большое давление на водопровод, устремляется в расширительный бак и понижает давление в водонагревателе до более безопасного уровня. Это в конечном итоге защищает его от повреждений.

Расширительный бак какого размера мне нужен?

На размер расширительного бачка, который требуется вашему дому, будут влиять два фактора.Первым из них будет размер имеющегося у вас водонагревателя. Вы можете найти эту информацию на заводской этикетке самого водонагревателя. Второй фактор - это давление воды в вашей системе. С учетом этих двух факторов вы можете принять решение о том, какой размер расширительного бачка вам нужен.

У каждого производителя расширительного бачка есть калькулятор или таблица, на которой вы найдете рекомендуемый размер и модель расширительного бачка, который вам понадобится. Универсального подхода не существует, поэтому вам придется провести небольшое исследование или просто связаться с водопроводчиком (нажмите здесь, чтобы получить бесплатную цитату).Вот несколько примеров:

Однако вы можете прийти к ситуации, когда вы не уверены, слишком ли мал размер расширительного бачка. Стандартным является выбор расширительного бачка большего размера, чем необходимо, а не слишком маленького. Это связано с тем, что слишком маленький резервуар может вызвать сброс предохранительного клапана. С другой стороны, если резервуар слишком большой, это не окажет негативного воздействия на вашу сантехнику.

Итак, вам нужен расширительный бак?

Если у вас обычный водонагреватель накопительного бака, скорее всего, у вас он есть.Чтобы быть уверенным, проявите должную осмотрительность к вашей конкретной модели водонагревателя или обратитесь к специалисту по сантехнике. Это одна из тех вещей, на которые вы хотите убедиться.

Расширительные баки - Боб Вила

Схема расширительного бака: SupplyHouse.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимизировать эффективность и ожидаемый срок службы своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления - бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», - утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», - объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по HVAC рядом с вами.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак - это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. При повышении давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка - это относительно простой процесс, который, как правило, может быть завершен менее чем за час с помощью ручного мастера. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным департаментом, прежде чем приступать к любой установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размеров расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, которые лучше всего подходят для вашей системы.

Расходы на расширительные баки

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную, бесплатную смету ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения станут не менее 52 галлонов после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот тут-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя - это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение.Но сегодня расширившемуся водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии требуемых обратных клапанов и предохранителей противотока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель.Это могло быть даже причиной лопнувшей трубы!

Watts DET-5 Расширительный бак водонагревателя

Watts DET-5 - идеальный размер для водонагревателей емкостью 50 галлонов.

Принцип работы расширительного бака

Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе.Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения. В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно.Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия.Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бака для водонагревателя

Установка расширительного бака на ваш водонагреватель - это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до баков теплового расширения, универсального варианта не существует.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

  • Вместимость водонагревателя - эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
  • Бытовое давление воды - Давление воды, измеряемое в фунтах на квадратный дюйм в водопроводной сети вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант - обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно подобрать размер расширительного бака для вашего жилого водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

  • Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
  • Проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
  • Установить емкость на магистраль холодной воды (подробности смотрите в видео).
  • Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя нуждаются в регулярном техническом обслуживании для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутреннюю камеру, разделяющую воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

  • Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
  • Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
  • Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
  • Если внутри бака давление, необходимо проверить давление воды.
  • Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотра вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации будет указано значение фунта на квадратный дюйм для вашего резервуара. Вы можете записать этот номер на баке, чтобы вам не приходилось искать его снова в будущем.

Снимите показания манометром. Если давление слишком высокое , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если psi слишком низкое , вам нужно добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль.Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

- это более длительная альтернатива для ваших клиентов.Он заменяет громоздкий расширительный бак, запорный клапан и фитинг прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением. Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды.Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Как и расширительный бак, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

  • Уравнительное давление
  • Управление тепловым расширением воды
  • Защита труб от преждевременного разрыва или износа

Однако вместо хранения воды предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

  • Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено неправильно во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
  • Точечные утечки. Расширительные баки также известны развитием точечных протечек в резиновом баллоне, и невозможно узнать об этом, не стараясь изо всех сил проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
  • Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к беспорядочным скоплениям, опасным каплям и, в конечном итоге, к ржавому расширительному бачку.

Поскольку внутри и снаружи водонагревателя имеются координирующие клапаны и детали, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем - и все это без предупреждения.

Почему предохранительный клапан теплового расширения является лучшим вариантом

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов добиться успеха с помощью нового предохранительного клапана от теплового расширения SharkBite.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Устанавливаемый там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в канализацию, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. А что самое приятное? Он соответствует требованиям кода.

Установка

Вам также легче установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Независимо от того, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для резервуара. Изготовленный с помощью торцевых соединений SharkBite с защелкивающимся соединением, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу - дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, - это предохранительный клапан теплового расширения и сливная линия, тогда как для расширительного бачка требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и потребностью в пространстве. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бачка.

Учить больше

Как устроен расширительный бачок радиатора

Автомобильные гиды

Бак охлаждающей жидкости с розовым жидким антифризом радиаторной системы в автомобиле.

TNS

Q: У меня вопрос по переливным бачкам радиатора. У меня всегда были легковые и грузовые автомобили с переливным баком, который можно было поддерживать до отметки «холодно» или «горячо». Проверяю машину дочери, у нее есть бачок с навинчивающейся крышкой, и я не могу найти другого способа проверить жидкость в радиаторе.Подскажите, почему разница и как ее поддерживать?

- Джим С.

A: Похоже, машина вашей дочери оснащена расширительным бачком радиатора, а не переливным бачком, с которым вы знакомы.

Старые отечественные автомобили обычно оснащались радиатором верхнего или бокового бака с крышкой сброса давления. При нагревании охлаждающая жидкость двигателя расширяется, вызывая повышение давления. Работа при давлении до 15 фунтов на квадратный дюйм - это хорошо, поскольку это повышает точку кипения воды примерно на 3 градуса по Фаренгейту на фунт давления (257 против212 градусов по Фаренгейту). Смесь охлаждающей жидкости и воды в соотношении 50/50 увеличивает температуру до 265 градусов по Фаренгейту. Поскольку типичный диапазон рабочих температур большинства автомобилей составляет от 195 до 230 градусов по Фаренгейту, это гарантирует, что охлаждающая жидкость остается жидкостью и лучше всего передает тепло двигателя радиатору. Старые автомобили будут выпускать охлаждающую жидкость через трубку на тротуар, когда происходит чрезмерное расширение жидкости - не самое лучшее!

Добавление емкости для перелива для улавливания пролитой жидкости и комбинированной крышки для давления / вакуума было хорошей идеей, поскольку любая потерянная охлаждающая жидкость удерживается и может быть втянута обратно в радиатор по мере охлаждения системы (вакуумный клапан в крышке позволяет это).Эти системы обычно имеют простую крышку контейнера, а переливная трубка проходит около дна контейнера для возврата.

При нормальной работе уровень охлаждающей жидкости в емкости варьируется между холодной и горячей линиями. Если уровень охлаждающей жидкости в контейнере поддерживается, а трубка и крышка выполняют свою работу, можно предположить, что радиатор полон - хотя я все же хотел бы это проверить! Если произойдет даже небольшая утечка, разрежения для охлаждения может оказаться недостаточно, чтобы оттянуть жидкость и сохранить радиатор заполненным.

В машине вашей дочери вместо простой переливной емкости используется расширительный бачок под давлением гораздо большей прочности с крышкой для сброса давления. Расширительный бачок расположен выше радиатора и функционально становится верхней частью радиатора, увеличивая объем жидкости, оставляя достаточно места для расширения охлаждающей жидкости. Этот метод позволяет использовать низкую линию вытяжки, поскольку радиатор может быть немного короче по высоте и не имеет собственной крышки.

Еще одно преимущество состоит в том, что если радиатор полностью заполнен жидкостью, образуется меньше пузырьков воздуха, что улучшает теплопередачу.В расширительном бачке также есть трубопроводы для холодной и горячей жидкости, которые следует периодически проверять, и можно наблюдать истинный уровень жидкости в радиаторе, не снимая герметичную крышку. Никогда не снимайте герметичный колпачок, если система не остыла!

Моему соседу недавно сказали в ремонтной мастерской, что расширительный бачок его BMW нуждается в замене из-за потери жидкости за 400 долларов, среди прочих выполненных сервисных работ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
