Блок предохранителей ваз 2109 инжектор: Блок предохранителей ВАЗ 2109, 2108, 21099

Схема предохранителей и реле ВАЗ 2108, 2109, 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.



С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).

Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

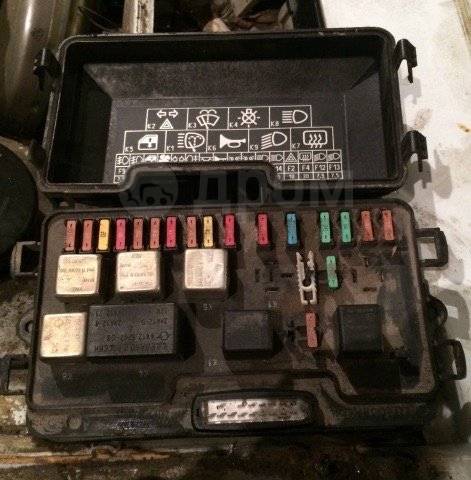

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

Блок предохранителей 2114-3722010-60

Блок предохранителей 2114-3722010-10, 2114-3722010-18

№	А	Назначение
1	10	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
2	10	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
3	10	Задние фонари (лампы стоп-сигнала) Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель
5	20	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
11	7.5	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7. 5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол  Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева   Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Реле стартера

Реле стартера расположено под капотом на щитке передка.

Блок предохранителей под полкой с пассажирской стороны (инжектор)

№	А	Назначение
1	15	Главное реле
2	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
3	15	Топливный насос
К1	Главное реле
К2	Реле электробензонасоса
К3	Реле электровентилятора системы охлаждения

Предохранители Ваз 2109 2108 21099 и реле с описанием назначения и схемами блоков

ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Фото — пример

Схема

Обозначение предохранителей

1	8А Правая противотуманная фара
2	8А Левая противотуманная фара
3	8А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар
4	16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5	3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6	8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7	8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8	16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора
9	8А Лампа левых габаритов, лампа левых задних габаритов
10	8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар
11	8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12	16А Прикуриватель, розетка для лампы переноски
13	8А Дальний свет правой фары
14	8А Дальний свет левой фары, контрольная лампа дальней оптики
15	8А Ближний свет правой фары
16	8А Ближний свет левой фары

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

К1	Реле включения очистителей фар
К2	Реле — прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле дальнего света фар
К6	Реле омывателя фар
К7	Реле включения стекло подъемников
К8	Реле включения звуковых сигналов
К9	Реле вентилятора
К10	Реле обогревателя заднего стекла
К11	Реле включения ближнего света фар

Вариант 2

Фото — схема

Описание

1	10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар
2	10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
3	10А Задние фонари (лампы стоп — сигнала) Плафон освещения салона
4	20А Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель
5	20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
6	30А Электро стекло подъемники передних дверей Реле включения электро стекло подъемников
7	30А Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электро вентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
8	7,5А Левая противотуманная фара
9	7,5А Правая противотуманная фара
10	7,5А Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
11	7,5А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
12	7,5А Правая фара (ближний свет)
13	7,5А Левая фара (ближний свет)
14	7,5А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	7,5А Правая фара (дальний свет)
16	15А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

К1	Реле включения очистителей фар
К2	Реле — прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стекло подъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

Вариант 3

Схема

Назначение

1	10А Правая противотуманная фара
2	10А Левая противотуманная фара
3	10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	20А Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электро вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	10А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	10А Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электро стеклоподъемники и реле включения электро стеклоподъемников
7	10А Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	10А Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	10А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	20А Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы
13	10А Правая фара (дальний свет)
14	10А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	10А Левая фара (ближний свет)
16	10А Правая фара (ближний свет)

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

Фотография

Схема

Расшифровка

1	15А Главное реле
2	15А Цепь питания системы впрыска (вход не отключаемого напряжения)
3	15А Топливный насос
Реле
К1	Главное реле
К2	Реле электро бензонасоса
К3	Реле электро вентилятора системы охлаждения

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Описание блока предохранителей ВАЗ 2109: характеристики, фото и видео

Блок предохранителей ВАЗ 2109 (далее — БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

На моделях старого типа (выпущенных до 1998 г. ) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60. В них устанавливаются плавкие предохранители (далее — ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

• разное обозначение деталей устройства;
• различный номинал предохранителей;
• кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Схема БП старого образца Блок старого образца ВАЗ 2109

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер	Предназначение
1	Отвечает за функционирование элементов очистки передних фар.
2	Это реле определяет работоспособность движка для омывания заднего стекла.
3	Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4	Защищает от поломки моторчик дворников лобового стекла.
5	При помощи этих перемычек можно определить, работает ли лампа или нет.
6	Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8	Лампы фары дальнего света.
9	Лампы фар ближнего света.
11	Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12	Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

Номер	За что отвечает
К1	Без этого компонента невозможна работа движка омывателя заднего стекла.
К2	Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3	Отвечает за работу движка очистителя лобового стекла.
К4	Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5	Этот компонент обеспечивает работоспособность ламп дальнего света.
К6	Эта деталь обеспечивает работу устройства омывателя фар.
К7	Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8	Клаксон.
К9	Защищает от перенапряжения вентилятор охладительной системы.
К11	Обеспечивает работоспособность устройства подогрева заднего стекла.
К12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос. Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается. Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом. После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.
4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

Блок предохранителей нового образца ВАЗ 2108, 2109, 2114, 2115 (инжектор) АВАР (367.

3722М)

Блок предохранителей / монтажный блок 367.3722М (ниже есть видеообзор)
в сборе с крышкой
2115-3722.010-40
нового образца
ВАЗ 2108, 2109, 2113, 2114, 2115
с инжекторным двигателем
* на карбюраторный двигатель нужно дорабатывать реле включения вентилятора или брать дороже с европредохранителями (173.3722), который дороже на 15%
подробнее ниже в видео (см. второе видео)

Для заказа дешевой копии используйте Код товара: 1649-01

2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18

---

Серия блоков 36 ….3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.

Номинальное напряжение, В -12
Количество предохранителей — 16
Количество электронных реле — 3
Количество электромеханических реле — 6
Степень защиты – IP66
Масса, кг — не более 1,1
Способ крепления — двумя винтами М6
Подключение — штыревыми колодками 6,3 и 2,8 мм

— реле и предохранители отсутсвуют
+ реле установлено
⊕ вместо реле установлены заглушки

Видеообзор

Про доработки для установки блока на карбюраторные модели

Ремонт монтажного блока ВАЗ 2108, 2109,2113, 2114, 2115

ᐅ Схема предохранителей и реле ВАЗ 2108, 2109, 21099

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол  Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева   Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Монтажный блок предохранителей на ваз 2114 2115 21099 2108 2109 инжектор с европредохранителями оригинал Авар 367.3722М (№ 367.3722М)

Монтажный блок  производится в России,завод Авар(Псков)

Именно такими оригинальными монтажными блоками 367.3722М комплектуются автомобили на конвеере!

Представленный монтажный блок предохранителей предназначен для автомобилей ваз 2108,2109,21099,2113,2114,2115 с инжекторными двигателями!

То есть, если у вас инжекторный двигатель,то блок подойдёт полностью без изменений.

Просто снял старый,поставил новый-и всё будет работать.

Вы спросите а для карбюраторных двигателей разве не подойдёт?

Отвечаем:подойдёт!Но есть одно маленькое но…

Всё электрооборудование будет работать, кроме вентилятора охлаждения двигателя и звукового сигнала (вернее сигнал будет постоянно сигналить,а вентилятор

постоянно вращаться)

Почему такое происходит?

На инжекторных двигателях вентилятор охлаждения двигателя управляется электронным блоком управления двигателя(ЭБУ)На фото видно ,что вместо

реле вентилятора  и реле сигнала стоит металлическая перемычка.

Заменив перемычку сигнала на реле сигнала  (например со старого блока) сигнал начнёт у вас работать полноценно после нажатия кнопки на руле.

А вот с реле вентилятора прийдётся немножко повозиться(просто поставив реле вместо перемычки ничего не получится)

Прийдётся ставить выносное реле вентилятора. Обсуждать подробно не будем,всё же  у нас интернет магазин ,а не форум.

В общем на просторах интернета, на различных форумах эта проблемма обсуждается и есть несколько различных схем подсоединения,чтоб вентилятор заработал!

Поэтому перед покупкой этого блока 367.3722М если у вас не инжектор,а карбюратор ,то взвесьте все за и против и примите решение,набравшись либо информации на просторах интернета на соответствующих форумах,либо обратившись к автоэлектрику(уж они то установят реле вентилятора за 5 минут)

Монтажный блок предохранителей на ваз 2114,2115,21099,2108,2109,с европредохранителями,заводской оригинал,Авар,367.3722М,заводской номер 2115-3722010-40

На вашем старом блоке предохранителей могут быть также такие номера(этот блок полностью идентичен)

2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18

Блок предохранителей ваз 2109 — расшифровка и расположение предохранителей

№	А	Назначение
1	15	Главное реле
2	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
3	15	Топливный насос
К1	Главное реле
К2	Реле электробензонасоса
К3	Реле электровентилятора системы охлаждения

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
F1	10А	Резервный предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3	10А	Задние фары стоп-сигнала, плафон подсветки салона
F4	20А	Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17. 3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальних фар
9	Лампы ближних фар
11	Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12	Работа клаксона

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики

2-Работоспособность двигателя омывателя заднего стекла

3-Защита от поломки лампы поворотных сигналов и световой сигнализации

4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5-Позволяет определить работоспособность лампы

6-Защита от перенапряжения системы обогрева заднего стекла

8-Лампы дальних фар

9-Лампы ближних фар

11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12-Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Расшифровка блока предохранителей ВАЗ 2109

F1 — F16 — Плавкие предохранители
F1-Очиститель фар: момент включения, контакты реле включения Омыватель фар — клапан
F2-Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации
F3- Стоп-сигнал Освещение салона
F4- Заднее стекло — нагревательный элемент, реле (контакты) включения Прикуриватель Розетка для лампы освещения
F5-Вентилятор системы охлаждения двигателя — электродвигатель Звуковой сигнал с реле включения
F6-Электростеклоподъемники передних дверей через реле включения
F7-Очиститель фар — рабочий режим, обмотка реле включения Вентилятор отопителя Омыватель стекол — эл. двигатель Очиститель заднего стекла — моторедуктор Омыватель заднего стекла — реле времени Клапан включения реле ветрового и заднего стекла Электроветилятор системы охлаждения двигателя — реле (обмотка) Обогрев заднего стекла — реле (обмотка) Контрольная лампа обогрев заднего стекла Освещение вещевого ящика
F8-Противотуманная фара — левая
F9-Противотуманная фара — правая
F10-Габаритные огни — левая сторона
F11-Габаритные огни — правая сторона
F12-Ближний свет фар — правая фара
F13-Ближний свет фар — левая фара
F14-Дальний свет — левая фара, контрольная лампа включения
F15-Дальний свет — правая фара
F16-Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр F1 — F20 — Запасные предохранители K1-реле включения очистителей фар K2 — Реле-прерыватель указателей поворота и аварийной сигнализации K3 — Реле очистителя ветрового стекла K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней K5 — Реле включения стеклоподъёмников K6 — Реле включения звукового сигнала K7 — Реле включения обогрева заднего стекла K8 — Реле включения дальнего света фар K9 — Реле включения ближнего света фар

Предохранитель печки ваз 2109

Любой отечественный ВАЗ-2109 имеет блок предохранителей, как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка вентилятора печки, электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

Предохранитель прикуривателя ваз 2109

В не слишком отдаленном прошлом, то есть в 20-м столетии, прикуриватель выполнял только одну роль – электрической зажигалки. Мало кому в те времена пришло бы в голову, что в будущем он станет универсальной розеткой, при помощи которой автолюбители будут запитывать множество различных электронный устройств, устанавливаемых теперь в машинах. Без них сейчас многие не представляют себе жизни, в отличие от сигарет. Имеются в виду:

• зарядные для смартфонов и планшетов;
• навигатор;
• мультимедийный центр;
• магнитола;
• компрессор;
• пылесос и пр.

Нужда в рассматриваемом исправном устройстве, как нетрудно догадаться, существенным образом возросла за прошедшие несколько десятков лет.

Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.

Именно данной теме и посвящена настоящая статья.

Как правильно пользоваться

Что случится, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.

Чтобы этого не произошло, необходимо, используя прикуриватель, всего лишь выполнять несколько достаточно простых, но очень важных правил.

Прежде всего, не стоит непосредственно в разъем, то есть напрямую, подключать компрессор, применяемый в настоящее время многими автовладельцами для подкачки камер колес. Правильнее будет запитать его от аккумулятора. Все дело в том, что такого рода приборы требуют для работы достаточно много напряжения и, следовательно, создают высокие нагрузки на провода. От этого последние нередко перегреваются и даже плавятся. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.

Ни в коем случае не стоит пытаться вставлять в гнездо слишком толстые штекеры – они повредят элементы разъема, часть из которых сделана из фарфора.

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

• перегорание предохранителя;
• потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

• низкая панель приборов (то есть более старая машина), то это F4 или F10;
• высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

• нагревательный элемент заднего стекла;
• розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым. Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании.

При потере контакта требуется:

• осмотреть гнездо прикуривателя;
• убедиться, что все провода хорошо держатся;
• с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Ремонт

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

• перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
• крепежную гайку, удерживающую гнездо на панели, откручивают;
• внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
• затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения. По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой.

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

Распиновка блока предохранителей ваз 2109

Всем доброго дня!

Копался в интернетах. Совсем не нравится отсутствие систематизированной информации в человеческом виде.
Можно сказать, сделал сам пособирав по сусекам. Может пригодится кому-то в будущем.
У самого куча висящих проводов под панелью…

Монтажный блок на ВАЗ 2109 — распиновка штекеров на дне блока.

Полный размер



Полный размер

Полный размер

Полный размер

Ссылка на файл. (Upd. 18.05.16)

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ,  применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают диагностические разъёмы. Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1 (8A)(10A)	Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A)	Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A)	Резервный
F4 (8A)(10A)	Резервный
F5 (16A)(20A)	Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A)	Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A)	Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A)	Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A)	Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A)	Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A)	Левая фара(габаритный свет). Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A)	Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A)	Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A)	Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074



К1	Реле включения обогрева заднего стекла
К2	Реле включения очистителей омывателей фар
К3	Реле включения звукового сигнала(перемычка)
К4	Реле включения электродвигателя вентилятора
К5	Реле включения дальнего света фар
К6	Реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1 (10A)	Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A)	Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A)	Резервный.
F4 (10A)	Резервный.
F5 (20A)	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A)	Прикуриватель. Часы.
F7 (20A)	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A)	Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A)	Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A)	Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A)	Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A)	Дальний свет фар(правая блок-фара).
F13 (10A)	Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A)	Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A)	Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A)	Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A)	Ближний свет фар(левая блок-фара).

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём	Контакт	Цвет провода	Назначение
X1 (Ш1)	1	Б	стеклоподъемники
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГП	выключатель зажигания (кл. 15)
	4	ЖГ	переключатель эл.двигателя отопителя
	5	Р	выключатель зажигания (кл. 30/1)
	6	КР	выключатель зажигания (кл. 30)
	7		блокировка дверей
	8	П	выключатель зажигания (кл. 50)
X2 (Ш2)	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	РП	включатель стоп-сигналов
	4	Б	контрольная лампа целостности ламп
	5	ПЧ	включатель аварийной сигнализации
	6	ГБ	дверь левая передняя
	7	ОБ	включатель задних противотуманных огней
	8	34	контрольная лампа дальнего света
	9	—
	10	4	включатель задних противотуманных огней
	11	сч	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	гч	переключатель указателей поворотов (левый)
	16		эл. двигатель фароочистителя
	17	—
X3 (Ш3)	1	ж	датчик скорости
	2	чп	включатель аварийной сигнализации
	3	ГП	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РО	контрольная лампа износа тормозных накладок
	8	3 в	включатель фар
	9	ЖЗ	переключатель стеклоочистителя ветрового стекла
	10	ПГ	патрон подключения переносной лампы
	11		выключатель зажигания (кл. 15)
	12	РЧ	включатель омывателя заднего стекла
	13
	14	ж	контрольная лампа противотуманных фар
	15
	16	СГ	указатель давления масла
	17
	18	Р	переключатель стеклоочистителя
	19	СО	переключатель стеклоочистителя
	20	С	переключатель стеклоочистителя
	21	ОБ	включатель задних противотуманных фар
X4 (Ш4)	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	О	стеклоочиститель
	4	БЧ	включатель наружного освещения
	5	К	реостат освещения приборов
	6	Р	аккумулятор
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	колодка Ш4 монтажного блока клемма 3
	9	СЧ	включатель звуковых сигналов
	10	БП	включатель стоп-сигналов
	11	Р	аккумулятор
	12	СП	переключатель света фар (ближний свет)
	13		предупредительный свет
	14	—
	15	—
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	ЖЧ	включатель противотуманных фар
	20	РЗ	контрольная лампа уровня охлаждающей жидкости
	21	Ж	тахометр
X5 (Ш5)	1	3	дальний свет (правый)
	2	3Ч	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	П	стартер (кл. 50)
	5	ПБ	электровентилятора охлаждения радиатора
	6	С	ближний свет (правый)
X6 (Ш6)	1	—
	2	3	включатель света заднего хода
	3	ГЧ	указатель поворота (левый передний)
	4	—
	5	—
	6	—
	7	—
	8	ЖЧ	габаритный огонь (правый передний)
	9	БЧ	терморегулятор электровентилятора
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12		включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
X7 (Ш7)	1	—
	2	ЖГ	эл. двигатель фароочистителя
	3	Б	эл.двигатель фароочистителя
	4	—
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скорости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	КБ	генератор (кл. 61)
	10	Р	насос омывателя ветрового стекла
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	тормозные накладки
	14	—
	15	КП	тахометр
	16	РЗ	датчик уровня охлаждающей жидкости
	17	ЖБ	реле противотуманных фар
X8 (Ш8)	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	—
	S	РЧ	реле противотуманных фар
X9 (Ш9)	1	РЧ	эл двигатель очиститель заднего стекла
	2	Г	указатель поворота (правый задний)
	3	БГ	эл двигатель очиститель заднего стекла
	4	ОЧ	задние противотуманные огни
	5	СЧ	дверь задняя
	6	ПЧ	дверь передняя правая
	7	БЧ	плафон освещения салона
	8	КГ	датчик ручного тормоза
	9	БЧ	кнопки сигнализации открытых дверей
	10		элементы обогрева заднего стекла
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	3	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19		элементы обогрева заднего стекла
X11 (Ш11)	1	Ж	насос
	2	РЧ	клапан омыва заднего стекла
	3	—
	4	Ж	насос
	5	БЧ	подкапотная лампа
	6	—
	7	—
	8	КЧ	подкапотная лампа
	9	Б	эл двигатель стеклоочистителя
	10		эл. двигатель стеклоочистителя ветрового окна
	11	—
	12	СО	датчик аварийного давления масла
	13	—
	14	Р	клапан омыва ветрового стекла
	15	СО	эл.двигатель стеклоочистителя
	16	С	эл двигатель стеклоочистителя
	17	ЖБ	эл двигатель стеклоочистителя
	18	—
	19	—

Полезное:  DIP корпуса микросхем

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

Распиновка монтажного блока 2110

К1	Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле)
К2	Реле очистителя ветрового стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле включения обогрева заднего стекла
К8	Реле задних противотуманных фонарей(Резервное реле)

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(5A)	Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A)	Левая фара(ближний свет)
F3(10A)	Левая фара(дальний свет)
F4(10A)	Правая противотуманная фара
F5(30A)	Электродвигатели стеклоподъёмников дверей
F6(15A)	Переносная лампа
F7(20A)	Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A)	Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A)	Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A)	Резервный
F11(5A)	Лампы габаритного света правого борта
F12(7.5A)	Правая фара(ближний свет)
F13(10A)	Правая фара(дальний свет). Контрольная лампа включения дальнего света
F14(10A)	Левая противотуманная фара
F15(20A)	Электрообогрев сидений.Блокировка замка багажника
F16(10A)	Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A)	Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A)	Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А)	Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A)	Лампы задних противотуманных фонарей

Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов .  Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Источники

• drive2.ru/l/8861072/
• zen.yandex.ru/media/avtotungrem/blok-predohranitelei-vaz-2109-5d40cd55e3062c213d074cb9
• luxvaz.ru/vaz-2109/347-predohraniteli.html
• knigaproavto.ru/shemy/vaz/2108-09-099/1447-shema-predohraniteley-i-rele-vaz-2108-2109-21099.html
• galantmotors.ru/document/shema/2109/2109_rele_predohraniteli.php
• avtoblokrele.ru/vaz/blok-predohranitelej-vaz-2109-2108-21099.html
• 2shemi.ru/raspinovka-montazhnyh-blokov-avtomobilej-vaz/

Как заменить блок предохранителей ВАЗ-2109?

Некоторые автолюбители называют пробки «черным ящиком» из-за характерного дизайна. Но, несмотря на такое название, эта деталь легко выходит из строя. Чаще всего такую ​​травму преследуют отечественные автомобили типа «ВАЗ-2109». Отзывы и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

Где это находится в «девятке»?

Эта деталь находится слева под рулевым колесом.Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда может сгореть эта запчасть?

Такое случается довольно часто у владельцев отечественных ВАЗ. И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такой незначительный на первый взгляд может спровоцировать сильный перегрев системы, тем самым вызвав нарушение всей электрической цепи.Поэтому, если на вашем станке вдруг перестанет работать электрик, то проблема кроется в предохранителях.

Как сделать замену?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно каждый водитель должен знать, как произвести его ремонт и замену. С последним моментом разберемся сейчас. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.

После подготовки инструментов можно смело приступать к работе.Сначала нужно отсоединить клемму АКБ (минус), затем снять крышку монтажного блока. Для этого нужно повернуть на 90 градусов 3 замка или просто открутить болты крепления крышки в «ВАЗ-2109». Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные замки. Если они деформируются, то не избежать покупки нового чехла.

После этого этапа перейдите в блок itselffuses.Для ее снятия необходимо открутить болты крепления этой детали к передней панели. Далее нужно аккуратно снять блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. У «девятки» есть еще и дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку. Затем необходимо демонтировать напольное покрытие, предварительно отключив провода от электронного блока управления.Используйте ключ, чтобы открутить все крепления, а затем снимите дополнительное реле. И только после этого можно снимать главный блок предохранителей. Все, на этом процесс снятия детали завершен. Установка нового агрегата производится в обратной последовательности.

И напоследок хочу отметить очень важный момент: снимая крепеж, желательно пометить все болты и гайки, чтобы не тратить время на их поиски.

Монтажный блок.Чертежи монтажных блоков автомобилей ВАЗ Схема расположения предохранителей ВАЗ 2109 Форсунка

Любой отечественный ВАЗ-2109 имеет, как правило, такую ​​систему комплектуют как старые, так и более новые модели. Благодаря такой системе вся электропроводка совмещена. Функционирование БП позволяет предотвратить электрооборудование, предусмотренное в автомобиле.

Внешний вид устройства

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий.В частности, автомобили, выпущенные до 1998 года, имеют блокировку, нетипичную для автомобилей более поздних лет.

В старых моделях БП имеет маркировку 17.3722, его основные компоненты — это корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных станков, выпущенных после 1998 года, то блок имел код 2114-3722010-60. Разница между двумя типами систем заключается в наличии у последних плавких частей.

Если автомобилист решил произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) никакого значения в этом вопросе не имеет. Важно, чтобы расположение монтажного блока везде было одинаковым. Найти систему можно на открытом пространстве Недалеко от места водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями БП, стоит отметить тот факт, что части блока помечены по-разному, элементы системы отличаются от ставок.Кроме того, новый БП лишен вентилятора двигателя и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки установлены в вагоне старого образца

Если автомобилист желает узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, следует среди всего перечня комплектующих проводов и элементов найти цифру F7, силу тока тока на У такой детали всего 30 А. Этот предохранитель представляет собой цепочку, состоящую из электродвигателя двигателя, электродвигателя омывателя лобового стекла, а также включающего электровентилятор радиатора.

Предохранители отопительного агрегата, установленные в вагоне старого образца

Как было сказано чуть ранее, схема монтажного блока, который установлен в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема расположения деталей актуальна на всех типах моторов.

Чтобы разобраться, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность цепи электромотора отопительного прибора.Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, с помощью которой подсвечиваются ручки печки и прикуривателя, восьмой — с током тока 16 А отвечает за вентилятор радиатора электродиум.

общая информация

Если автомобилист заметил, что машина ВАЗ-2109 перестала исправно функционировать, например, вентилятор отопителя, скорее всего, грешит. На самом деле замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности.Неисправность может вызвать короткое замыкание, из-за чего автовладельцу придется разбираться в цепи, идущей непосредственно на выведенный из строя элемент. Для проверки работы предохранителя F7 необходимо убедиться в нормальной работе мотора омывателя фар, подсветки прессового отсека и прикуривателя.

Заключение

Если автомобилю понадобился предохранитель ВАЗ-2109, он может самостоятельно по данной инструкции найти нужный элемент системы, проверить его работоспособность и при необходимости заменить.

В каждой машине есть блок, в котором собраны предохранители разных устройств. Чтобы все это хаотично расположилось на кузове автомобиля, специально создан блок из пластика с крышкой, в котором аккуратные предохранители и отмечены обозначениями.

Схемы

Предохранитель — это устройство, которое защищает, в данном случае какое-либо электронное устройство, от возгорания или замыкания. Предохранители устанавливаются так, что они, в случае более близкого замыкания, сгорают быстрее, чем устройство, которое они защищают.Таким образом, электрический ток прерывается и не попадает в устройство, если нить предохранителя пробивается.

«Девятки», то есть ВАЗ 2109 двух видов:

Блок предохранителей с шифром 17.3722 устанавливался на машине этой модели до 1998 года. Внутри блока находится инженерная плата, к которой припаивается электропроводка, реле и предохранители.

Если, то причина либо в предохранителе, либо в зашитой цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиль 2109 спустя 98 лет.В этом блоке уже начались предохранители.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Разделение идет только до и после 98 лет.

Находится в БП тоже то же самое. Он находится под капотом, под лобовым стеклом слева.

Чем отличаются блоки предохранителей старого и нового на 2109?

Отличия в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя:	Текущая мощность:	То, что он защищает:
F1	10А.	Резервный (опциональный) предохранитель
F2.	10А.	Указатели поворотников, прерыватель аварийной сигнализации (с учетом ДТП), контрольная лампа Аварийная сигнализация
F3.	10А.	Задние фары стоп-сигнала, лампочка освещения
F4.	20А.	Обогрев заднего стекла, контакт обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А.	Звук (Cluson), Classone Switch
F6	30А.	Запасной предохранитель
F7.	30А.	Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле мощности вентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, освещение бардачка
F8.	7,5А.	Запасной предохранитель
F9.	7,5А.	Запасной предохранитель
F10	7,5А.	Фара габаритная левая
F11	7,5А.	Фара габаритная правая
F12.	7,5А.	Правая фара ближнего света
F13	7,5А.	Фара левая
F14	7,5А.	Левая фара дальнего света, контрольная лампа дальнего света
F15		Правая фара фара
F16	15А.	Указатели поворота и автоматический выключатель (с включенными указателями поворота), контрольные лампы указателей поворота, задний ход задних фонарей, электродвигатель и реле стеклоочистителей, лампа давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, Контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Реле

Приведем номера реле в таблице и их функции:

Номер реле	Функции
1	Исполнение элементов очистки передней оптики
2	Омыватель заднего стекла работоспособность двигателя
3	Защита от поломки ламп поворотных сигналов и световой сигнализации
4	Защита лобового стекла от мотора лобового стекла
5	Позволяет определить производительность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения в ДВС.При выходе из строя этого реле двигатель может перегреться
12	Звуковой сигнал срабатывания

Блок предохранителей новый

В таблице представлено обозначение предохранителей, которые они защищают и на какой ток рассчитаны:

Поворотный поворотный переключатель сигнала

Номер предохранителя	Номинальный ток	Функции
1.	8А.	Запасной предохранитель
2.	8А.	Запасной предохранитель
3.	8А.	Запасной предохранитель
4.	16А.	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель
5.	3А.	, режим скорости вращения, поворотный переключатель сигнала, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический выключатель тормозной системы, ручной выключатель тормоза
6.	8А.	Выключатель стоп-сигналов и лампочки, салонная подсветка Пол
7.	8А.	Лампы освещения помещения, габаритная поворотная лампа, лампа обогревателя и ручки прикуривателя, зажим подсветки Бардачки, выключатель и лампа подсветки приборной панели
8.	16А.	Claxon, переключатель Claxon, электрический двигатель вентилятора радиатора
9.	8А.	Фонарь левого габарита, фонарь заднего габарита левый
10.	8А.	Фонарь правый, задний правый затемняющий фонарь, выключатель противотуманной фары, контрольная лампа противотуманного света
11.	8А.	Выключатель и прерыватель Указатели поворота, указатели поворота, контрольная лампа в режиме сигнализации
12.	16А.	Прикуриватель розетка для переноски лампы
13.	8А.	Фары дальнего света правые
14.	8А.	Левая фара дальнего света, контрольная лампа дальней оптики
15.	8А.	Средний свет правой фары
16.	8А.	Фара ближняя левая

Реле

В таблице мы приводим схему блока предохранителей нового образца 2109:

Обозначение реле	Чем он занимается:
К1.	Без него не будет работать двигатель омывателя заднего стекла
К2.	Ответственный за работу указателей поворота и световой сигнализации
К3.	Обеспечивает работу стеклоочистителя
К4.	Защищает лампы Стоп-сигналы и габариты автомобиля
К5.	Обеспечивает работу длинномерных фонарей
К6.	Гарантирует работу омывателя оптики
К7.	Защищает электродвигатель стеклоподъемников, если он установлен на вашем автомобиле
K8.	Звуковой сигнал или просто щелчок по
К9.	Защищает от высокого напряжения вентилятор охлаждения двигателя
К11.	Ответственный за работу устройства обогрева заднего стекла
K12	Обеспечивает лампы ближнего света

Снятие и замена

Если какое-либо устройство не работает, первое, что нужно искать, — это простейшее действие, а именно осмотр предохранителя.То есть сначала ищем нужный предохранитель, который отвечает за то или иное устройство, потом проверяем, исправен или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу (-) аккумулятора.
2. Открыть б.п.
3. На крышке блока с внутренней стороны нанесено обозначение, где и какой предохранитель находится.
4. Снимите предохранитель.
5. Поставьте новую и проверьте.

Видео

Монтажный блок предохранителей ВАЗ 2109.

Как удалить bp.

Как припаять блок предохранителей.

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждать. такая поломка.

ВАЗ 2109 Функции предохранителей

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью.Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
Когда в электрической цепи машины накапливается энергия, может произойти замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя	Что отвечает:
F9.	Правая противотуманная фара
F8.	Левая противотуманная фара
F1	Плеер для флиса
F7.	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла.
F16	Фонари задние, лампочки поворота, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3.	Фары задние, свет в салоне.
F6	Электростеклоподъемники
F10	Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5	Звуковой сигнал
F11	Gaspel Фонарь задний
F2.	Чрезвычайная ситуация
F4.	Элемент, служащий для обогрева заднего стекла, Реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15	Фара сельская
F14	Фара левая
F13	Средний свет передний левый
F12.	Средний свет фары правый

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по отключению или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

• Цепи зажигания.
• Генератор (см.).
• Запуск двигателя.
• Реле замка двери.
• На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: Вам всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Расчетное значение тока предохранителя указано на его корпусе.
• Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
• A предохранитель захватывается пинцетом и вытаскивается.

• Запасные предохранители устанавливаются перед блоком.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
• С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого замените новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
В ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, а в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

• Аккумулятор отключен.
• Разобрал в салоне «Бардац».
• Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• В роторной части автомобиля снята крышка узла крепления.
• Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
• Устройство поднято, четыре разъема и один сзади отключены.

• Монтажный блок снят.
• Прокладка очищена, как показано на фото.

Ремонт блока с автомобильными предохранителями ВАЗ 2109

Итак:

• Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю.Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

• Обнаружен сгоревший след.
• Участок пришел в негодность.
• Окисленные места очищены бензином.
• Новый припой для проволоки.
• Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью.Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача БП — не допустить установленного в автомобиле электрооборудования.

Колодки предохранителей карбюратора ВАЗ 2109 и форсунки ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) совершенно не играет никакой роли.БП будет отличаться только годом ТС. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья собственно под лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые с 1998 года и выпущенные после 1998 года старые автомобили оснащены БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имела маркировку 2114-3722010-60. Вот уже и наблюдаем предохранители.

БП 17.3722.

Различия между старой и обновленной версиями заключаются в следующем:

• Элементы монтажного блока имеют разную маркировку.
• Различное количество предохранителей.
• В новом блоке нет реле времени омывателя задних стекол и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная	Ток силы	Номер предохранителя
Запасной	10А.	F1
Контрольная лампа аварийная, прерыватель сигнализации, указатели поворота	10А.	F2.
Зажим подсветки салона, стоп-сигналы задние фары	10А.	F3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, элемент обогрева заднего стекла	20А.	F4.
Клэксон	20А.	F5
Запасной	30А.	F6
Блок ленточной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки	30А.	F7.
Запасной	7,5А.	F8.
Запасной	7,5А.	F9.
Фара левая общая	7.5A.	F10
Фара правая общая	7.5A.	F11
Ближний свет фар	7.5A.	F12.
Левая фара левая	7,5А.	F13
Дальний свет фар, дальний свет активации	7,5А.	F14
Фара дальняя правая	7,5А.	F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампочки стояночного тормоза, давление масла, указатели поворота, реле включения стеклоподъемников ветровой мастерской, фонари заднего хода, реле прорыва, индикаторы указателей поворота	15А.	F16

Блок крепления реле ВАЗ 2109 старый образец, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Цепь защищенная	Номинальный ток	Номер предохранителя
Запасной	8А.	1
Запасной	8А.	2
Запасной	8А.	3
Плита электропривода и выключатель печки, реле вентилятора радиатора	16А.	4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла лампа, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворотный поворот Контрольные и сигнальные лампы, переключатель переключателя, поворотный переключатель переключателя	3А.	5
Зажим подсветки салона и выключатель стоп-сигнала	8А.	6
Лампа и выключатель дальнего света, роскошное сияние, осветительная лампа прикуривателя и обогревателя, контрольная лампа габаритов, осветительные лампы	8А.	7
Электромотор вентилятора радиатора, Klaxon	16А.	8
Лампочка левого габарита, лампа заднего левого габарита	8А.	9
Лампа правого габаритного света, лампа заднего правого габаритного света, сигнальная лампа и выключатели противотуманных фар	8А.	10
Лампочки указателей поворота, выключателя и выключателя, контрольной лампы в аварийном режиме	8А.	11
Гнездо для переноски лампы, прикуривателя	16А.	12
Дальний свет (передняя правая фара)	8А.	13
Дальний свет (левая фара), Дальний свет управления оптикой	8А.	14
Средний свет (правая фара)	8А.	15
Средний свет (левая фара)	8А.	16

Блок крепления реле ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что предохранитель заблокирован

Мощность предохранителя может быть определена по расплавленной нити — плавкому элементу предохранителя, который плавится и замыкает контакты, не позволяя электрическому оборудованию страдать от сильного напряжения.

Безопасность при напряжении

Обязательно отключите минусовую клемму от АКБ.

Разборка и замена предохранителей своими руками (подробно)

Порядок работ:

Сложную автомобильную работу обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используйте предохранители. Все предохранители объединены в один монтажный блок. ВАЗ 2109. Схема электрооборудования Блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
ВАЗ 2109
2. Электросхема блока предохранителей выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Они по-разному обозначаются реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками.Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает при намотке стекла сзади.
2. К2 — поворотники и ДТП.
3. K3 — дворник.
4. K5 — Фары дальнего света.
5. K6 — Фарукулятор.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. K11 — Ближний свет фар.

Структура нового блока

1. К1 — Фарукулятор.
2. К2 — Барьер поворотников и ДТП.
3. K3 — очиститель лобового стекла.
4. К4 — контроль работы лампочек.
5. К5 — отвечает за стеклоподъемники.
6. K6 — Сигнальный сигнал.
7. K7 — Стекло заднего вида с подогревом.
8. K8 — Дальний свет.
9. K9 — Средний свет.

Автоматические выключатели

Для различения гнезд предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители обозначены цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предназначен для защиты от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

1. F1 — Уборщики ферм. Используйте предохранитель (10a).
2. F2 — повороты и аварии (10а).
3. F3 — Задний стоп-сигнал и плоскость кабины (10a).
4. F4 — обогрев стекол и прикуриватель (20а).
5. F5 — вентилятор сигнала и охлаждения (20а).
6. F6 — стеклоподъемники на передних дверях (30а).
7. F7 — Очиститель фар (во время работы) и вентилятор отопления (30а).
8. F8 — Боевой L (7,5А).
9. F9 — шрифт Тортка П (7,5А).
10. F10 ЛАМПА Освещение приборной панели, сантехническая лампа и осветительные приборы (7,5А).
11. F11 — Правый габарит и фара (7,5А).
12. F12 — фары ближнего света П (10а).
13. F13 — Фары ближнего света L (7,5A).
14. F14 — Фары дальнего света и лампы включения этих фар (7,5A).
15. F15 — Фары дальнего света P (7,5A).
16. F16 — витки (15а).

Инструкция по замене предохранителя

Если в автомобиле есть проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, отвечающий за исправную работу этой цепи. Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный дверной замок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования необходимо отключить провод
   от минусовой клеммы АКБ.
2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепи с джемпером.
3. Также нельзя замкнуть провода, проверить цепь на наличие искры повлечет за собой
   Сам прожиг текущей дорожки.
4. Если есть необходимость снять блок, то использовать для этой цели отвертку по металлу
   нельзя. Это может повлечь за собой замыкание реле и храбрых тех же
   Walkways, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Fan, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты. Если задача обратная, то есть старый поменяем на новый, то нужно установить новую версию датчика мощности электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на электросхеме ВАЗ 21093 Может несколько.

1. ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается. Но можно и без него разобраться.
2. Вся процедура аккуратная и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо заменить, либо почистить старый.
5. Тщательно очистите растворитель до токовых дорожек, просто сделайте все
   предельно аккуратно и осторожно, так как токовые дорожки
   легко можно повредить, а при повреждении придется паять.
6. Собирать в обратном порядке.
ВАЗ 21093
7. ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Рельсовая машина Митино.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это ВАЗ 2109 или иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели.Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение — зарядка аккумулятора. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. При вступлении в действие электролита аккумулятор нагревается и соответственно добавляется ток.

Что делать, если не заводится форсунка ВАЗ 21099 (не крутится стартер)? Это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее ставятся клеммы на место и машина должна успешно заводиться.

Зажигание

А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания.Первое, на что стоит обратить внимание — это распределитель и его провода. Симптомы — стартер вращается, иногда «заедает», однако не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30. И так до тех пор, пока снова не сядет аккум. Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за пробоя одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре — по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом. Особенно это заметно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Распределитель затоплен

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует кататься на большой скорости по лужам, а при мытье двигателя — тщательно закрывать все элементы зажигания, включая колодцы свечей зажигания.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.

Свечи

Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.

Если на них есть следы налета, залиты бензином или просто загрязнены — проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не способен воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) — стартер крутится, есть искра.

Проверьте зазоры между электродами — они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если ключа нет?

При отсутствии свечного ключа просушить детали можно другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча успешно просохнет. Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому этим методом не стоит злоупотреблять, чтобы мотор не работал «всухую».

Грязный фильтр

Его засор сводит к тому, что ВАЗ 2109.не запускается. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания.Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.

Да, вреда мотору не принесет, но будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалов при разгоне и большого расхода топлива. Заменив эту деталь на новую, вы избавитесь от всех этих проблем сразу.Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не плотно закрыта, влага может попасть на элементы после дождя, что приведет к их «укорачиванию».Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпенсатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому двигатель выходит из строя — его сложно запустить.Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь. Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.

ГРМ Фазы

Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ.Возможно, он слетел с отметок и система не в состоянии развить фазу.

Также можно сломать. Это крайне не рекомендуется, особенно на двигателях объемом 1,3 литра. На таких моторах при обрыве просто загибается заслонка. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластикового защитного кожуха, он должен быть натянут.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего, он пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку реле стартера.
2. Выкрутите и снимите клемму электропривода тягового реле.
3. Вывернуть болты защиты двигателя.

Далее стартер нужно вытащить. Чтобы установить новую деталь, следует соблюдать некоторые правила:

• Все гайки крепления поочередно затягивать с равномерным усилием.Так вы уменьшите риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые накладки.
• Заменить штатную защиту двигателя.

Ну конечно же, главный момент при замене этого элемента — сначала отсоединить клемму АКБ.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

RHX ВАЗ 2109 Схема подключения форсунки.

Известный российский автомобиль ВАЗ 21099 по праву считается народным.Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 — это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 г. выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Поскольку к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990-х, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автолюбителей.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выхода «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом «девятки»

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса — передние, рулевые — реечный, максимальная скорость движения — 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке автомобиля с пробегом

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний — все можно сделать сам, просмотрев видео с Ютиуба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле, двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а осмотреться, — может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

• дешевизна запчастей;
• недорогой автомобиль;
• прочные и эластичные бамперы, выдерживающие не очень сильные удары;
• низкий расход топлива, особенно в инжекторных моделях;
Хорошая тяга
• на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

• некачественное навесное оборудование двигатель, бракованные детали;
• сильный дребезжание салона, низкая шумоизоляция;
• постоянные проблемы с системой охлаждения летом и с электроникой зимой;
• качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 км пробега, в частности датчик холостого хода — беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что часто выходят из строя датчик холостого хода и датчик детонации, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конусообразной иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода высвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, топливораспределительные системы впрыска и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора — оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, при котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу — H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. — дхх. Его работа должна быть оплачена в ящиках:

• , когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
• при запуске холодного двигателя выход на повышенную реверсию вызывает затруднения;
• при работе на холостом ходу явно слышны «плывущие» повороты;
• падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
• внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть простейшего шагового электродвигателя. При подаче напряжения происходит движение в прямую или обратную сторону механической части — подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически — регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Замена датчика холостого хода потребует снятия воздушного фильтра. Надо пошагово:

— снимаем воздушный фильтр;

— Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

— Отсоединить «-» клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

— Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) — регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип действия

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданного крутящего момента оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у RCH достаточно широк — от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

• Электродвигатель шаговый;
• Spring;
• Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

• Оборот начинает спонтанно увеличиваться, затем снижаться;
• При включении холодного силового агрегата обороты не увеличиваются;
• При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
• При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема заключается в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Пошаговая проверка	Ваши действия
Шаг первый	Включите ручной тормоз. На машине установите антиприводы.Безопасность всегда должна стоять на первом месте при ремонте автомобиля своими руками
Шаг второй	Необходимо добраться до нужного датчика, отключить его от питательной площадки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс установлен на выводах колодок А и D .
Шаг третий	Включите зажигание, проверьте индикаторы напряжения.В норме они составляют около 12 вольт. Если вольтметр показывает меньшие значения, возможно, проблема с уровнем заряда аккумуляторной батареи. Если напряжения вообще отсутствуют, придется проверить весь ЭБУ и электрическую цепь. Не исключены чистки.
Шаг четвертый	Проведите еще одну проверку при включенном зажигании. Проверяйте поочередно выводы AB и CD. В нормальном состоянии сопротивление к ним должно быть около 53 Ом.Если RXX работает нормально, измерительный прибор покажет бесконечное сопротивление .
Пятый участок	При снятии регулятора холостого хода и включении зажигания подключают блок с питанием. Если при этом конусная игла продвинулась вперед, с прибором все хорошо. Если конусообразная игла не выдвигается, значит RXH вышла из строя и требует замены

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
2. Откручиваем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
3. Очистить регулятор от скопившегося мусора, загрязнений, очистить саму иглу и пружину. Это необходимо сделать средством для очистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
4. Обязательно очистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
5. Завершив очистку устройства, верните его на место и проверьте в работе.
6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы этой разновидности снабжены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich — это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом для отключения электромагнитного клапана. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, то окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно коснуться клеммы минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли 12 вольт на подающем проводе EMK. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство установлено в дроссельном узле, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

• ;
• игла коническая совмещенная со стержнем;
• деталь пружины.

Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм — датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная часть, которая регулирует частоту ротора двигателя. Синий — устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает требуемый сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, — ровно столько, сколько нужно для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь нужной концентрации. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

• неисправность мотора;
• отказ от действий при отпускании педали газа;
• неконтролируемый холостой ход Даже при прогретом двигателе;
• при выключении трансмиссии глохнет двигатель;
• при холодном моторе коленвал не увеличивает вращение (по автору видео — девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику с помощью специального прибора — мультиметра. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорд и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.

Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом устройство лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства — включение сигнальных огней, сигнализирующих людям о том, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии штекер включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о движении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
2. Нарушение контактов.
3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
4. В случае поломки нужно убедиться, что предохранитель в монтажном блоке Нормально. Если он поврежден или расплавился, стоит ввести замену.
5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен и необходимо купить новый.

Для диагностики необходимо сделать следующее:

• поднять машину и оставить на бекапах;
• найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
• проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
• в коробке передач не должно быть проводки, как в других положениях.

Замену датчика заднего хода ВАЗ 2109 под силу любому автомобилисту.

Для начала нужно приподнять машину и откинуть вниз «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключения скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

Автомобильный портал

Автомобильный портал

• Лицензионный ключ для пробной версии ACDSEE 19
• Что делать, если по городу едет машина
• Установка HBBO DIY ⇒ Схема установки
• Дальнобойщик: Русский дальнобойщик — отечественный внедорожник
• Скачать Talking Battery для Android
• Городской автобус Симулятор с реалистичной графикой
• Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео
• Лебедка для вспашки электрическая своими руками
• Самодельная лебедка для вспашки земли
• Самодельный квадроцикл
• Как сделать снегоход на гусеницы своими руками?
• Создание снегохода своими руками
• От А до Я — Все о инвентаре для ремонта автомобилей
• Самодельный инструмент для ремонта автомобилей
• Крепление для автосервиса своими руками
• Тест-драйвы и краш-тесты краш-тест пыльник новый
• Renault Sandero Система рулевого управления Renault Sandero System
• Skoda Octavia (A7) нового поколения — безупречности Octavia A7 проблемы
• Купить комплект ГРМ tagaz s100 vegan timber, ремень tagaz vega
• Honda Crosstour: фото, характеристики, отзывы о Honda Технические характеристики владельцев Crosstur
• Технические характеристики Ford KA
• Подержанные: Mitsubishi Lancer X — Где японское качество?
• Каким будет обновленный Ford Mondeo?
• Сравнение Hyundai Accent и Kia Spectra
• Honda S2000 Опыт владения: без подготовки
• Ford Focus 3 Коробка Механика
• Техническое обслуживание Land Rover Discovery
• Подергивающийся робот на Ford Focus 3
• Что остановить свой выбор
• Ford Focus III — вниз игра
• Эффектный седантер Fiat Tipo
• Ford Focus III — игра вниз
• Honda Jazz увеличить клиренс
• Контрактные двигатели и тюнинг
• Honda Jazz Clearance Дорожный просвет
• Марки автомобилей — названия
• Есть это надежно на Шкоду Октавия А7?
• Отзывы о Fav B5 (FAW V5)
• Chevrolet Blazer II — описание модели
• Nissan Patrol Old Body
• Технические характеристики Nissan Juke Технические характеристики Nissan Juk 1
• Технические характеристики и нововведения
• Когда производить замену ремня ГРМ Chevrolet Cruz 1
• Chevrolet Cruz при замене ремня ГРМ
• Volvo S60 II с пробегом: проблемы робота-бокса и минусы High Force Volvo S60 2 поколения
• Ищем жилое пространство в Citroen Berlingo Multispace
• Tactical Military Cars Mercedes-Benz Gelandewagen
• Mobile 1 Mazda 3 второго поколения
• Описание и дизайн Zetta
• Porsche Cayenne первого поколения Обзор
• Основные технические характеристики
• 2 Технические характеристики
• Чем пакет BMW M Sport отличается от BMW M-серии
• MITSUBISHI ASX Цены и цены
• Сравнительный тест-драйв новой Audi A4 O ur Тесты Audi A4
• Эффективная доработка Chevrolet Aveo T300 — секреты улучшения авто своими руками
• Большой паркатер Zotye T600
• Ford Focus III — Понижение игры Like Motor FF3 1
• Надежность ходового Ford S-Max
Дизельный двигатель
• и его принцип работы
• Владельцы владельцев Acura MDX II
• Mitsubishi Colt (Митсубиси Кольт) — Обзор, характеристики, цены
• Внедорожник Great Wall Hover H5 о его технических характеристиках, краткий обзор, цена, а также а так фото и видео
• Проверьте китайский внедорожник
• Kia Sportage, как работает полный привод?
• Что такое машинная резка, карпиль, конструктор?
• Что такое Корч в машине значение слова Корт
• Скачать Где приложение GAI для отслеживания ДПС
• Скачать где ГАИ анти-ДПС
• Скачать Где ГАИ скачать ДПС
• Скачать Где приложение GAI на Android Стоп Гай Малорита
• Когда выйдет «УАЗ-Патриот» с АКПП?
• УАЗ Патриот на автомате: когда вышел УАЗ Патриот с АКПП
• УАЗ Патриот с АКПП
• Выигрываем при использовании УАЗ Патриот с АКПП
• Автомобиль «Инвалид»: годы выпуска автомобилей, характеристики, устройство , мощность и особенности эксплуатации
• Значение имени Рольф Что означает слово РОЛЬФ на автомобиле
• Какой просвет автомобиля расстояние между автомобилем и дорогой называется
• Gelandewagen (Гелендваген) — Что это машина?
• Самые религиозные автомобили СССР Советские автомобили
• Автомобильные концепты времен СССР (23 фото) Какие автомобили были автомобилями в СССР
• Рокерская субкультура Что такое рокер в дизельном двигателе
• Решение проблем в движении
• Что такое машинная резка, карпиль, конструктор?
• Трудности резки в России
• Что такое Cork Cord
• Самые религиозные автомобили всех времен более поздние версии
• Легендарные американские автомобили: Десять красивых классических автомобилей — сексуальные автомобили
• Скачать Где приложение GAI для отслеживания дорожных постов
• УАЗ Патриот с АКПП »АКПП
• Конструкция с турбонаддувом низкого давления BINE
• Что будет если… вместо бензина залить дизель
• Что взять с собой в автостоянку и как подготовить машину
• Купить летающий мотоцикл (ховербайк) уже можно за 150 тысяч долларов — экотехника
• Козлевича от Golden Caloon
• Какие амортизаторы лучше (надежнее) газовые, масляные или газойлевые
• Что лучше выбрать — газовые или масляные амортизаторы?
• Чем кроссоверы отличаются от паркетников
• Что такое кроссовер: внедорожник или легковой автомобиль?
• Как сделать лимузин из бумаги
• Можно ли смешивать и заливать масла
• Легендарные американские тачки: Десять красивых классических машин
• Внедорожный прицеп повышенной проходимости: кемпер для приключений ползет Дом на колесах от внедорожника
• Горбатый «Запорожец»: фото, характеристики, отзывы
• Поршень облегченный.Зачем ставить? И можно сделать своими руками. Поршень двигателя: конструктивные особенности поршней могут быть
• Об автомобилях: подборка цитат и статусов об авариях
• Двигатель Дэу Матиз — обслуживание и замена масла
• Рейтинг самых проходимых внедорожников в мире
• Сравнение характеристики ВАЗ 2114 и 2109
• Автомобили: Классификация
• Специальные или специализированные?
• Почему на машинке наклеена буква sh
• Самый известный в мире байкер — самый известный байкер в мире
• Топ самых женских автомобилей
• Самые надежные автомобили на вторичном рынке
• Как выставить момент зажигания ВАЗ 2106
• Восстановление кислотных аккумуляторов как реанимировать автомобильный аккумулятор
• Как реанимировать автомобильный аккумулятор в домашних условиях Можно ли восстановить автомобильный аккумулятор
• Как выставить угол опережения зажигания
• Замена проводки, установка подковы и регулятора реле
• Самостоятельное считывание ошибок на ВАЗ 124
• Диагностика избирательной системы автоматического управления двигателем ВАЗ
• Смена ремня ГРМ на Калине Ремень ГРМ Калина 8 клапанов какая лучше
• Как заменить топливный фильтр Функция топливного фильтра
• Разбираем отдельный вариант
• Как снять головку блока цилиндров?
• Выбор свечей зажигания NGK
• Iridiya NGK Свечи зажигания
• Кнопки, лампочки, значки, индикаторы
• Сброс кодов ошибок на Лада приборной панели Калина
• Монтажный блок Блок предохранителей ВАЗ 2109 Расшифровка форсунки
• Снятие и установка (замена) ремень ГРМ
• Какое масло лучше заливать в двигатель
• Описание электрических молотов на автомобиле УАЗ буханка световой схемы подключения УАЗ
• Почему отключается электроусилитель руля на Калине
• Схема электрооборудования Газель Электрооборудование Газ 3302 ЗМЗ 402
• Как элементарно и быстро установить замок и другие элементы системы зажигания на газели?
• Можно ли снять аккумулятор с автомобиля (иномарки)
• Замена масла в КПП своими руками — что нам для этого нужно?
• Частота замены антифриза, почему необходимо периодически менять охлаждающую жидкость
• Детали машины Основные понятия и определения
• Детали машины: концепция и их характеристики
• Основные понятия деталей машин
• Основные понятия деталей машин
• Основные понятия о деталях машин
• Детали машин: понятие и их характеристики
• Основные понятия теории машин и механизмов
• Детали машин Основные понятия и определения
• Основные понятия о деталях машин
• Основные понятия теории машин и механизмов
• Детали машин Основные понятия и определения
• Значение передаточных механизмов в машиностроении
• Детали машин: понятие и их характеристики
• Основные понятия о деталях машин Общие положения и определения деталей машин
• Основные детали машины Основные детали машины Концепции
• Основные концепции деталей машины Основные концепции разделения машины
• Основные машины Техническая механика Механика машины Основные концепции машины
• Детали машины Основные концепции и определения Основные понятия и термины в деталях машины
• Машина детали Основные понятия и определения Детали машин Основные понятия
• Детали машин: концепция и их характеристики частей машины их Назначение Применение и характеристики
• Детали машины: концепция и их характеристика, изучающая предмет детали машины
• Основные концепции теория машин и механизмов Детали машин Термины и определения
• Детали машин Основные понятия и определения Что такое деталь и ее основные характеристики
• Детали машин: понятие и их характеристики других частей машин в п. rocess
• Детали машины Основные понятия и определения Произвести измерение деталей машин и механизмов
• Те же числа на машине Значение для нумерологии
• Как избавиться от машины, которую невозможно продать?
• Советы по поиску клиентов
• Электронное «конденсаторное» зажигание, CDI (конденсаторное зажигание) «Компания ТАВСАР»
• Правила поведения водителя на дороге I
• Ценность номеров в салоне автомобиля
• Дорожная нумерология Ценность чисел
• Нумерология автомобильных номеров: стоимость и как рассчитать
• Народные бирки на продажу автомобиля: ритуалы для успешного объявления объявления в Интернете
• Как избавиться от автомобиля, который невозможно продать?
• Что делать, если машина не продается?
• Народные бирки на продажу автомобиля: ритуалы для успешного объявления объявления в Интернете
• Народные приметы на продажу автомобиля: ритуалы для удачной сделки только правдивая информация
• Что делать, если машина не продается?
• Принцип работы электронного зажигания CDI
• Сколько тактов в двигателе tsi
• Что такое зажигание CDI.Зажигание DC CDI. Недостатки системы зажигания по разряду конденсатора
• Должностное руководство водителя транспортного средства Что делать, если водитель не может выполнять свои обязанности
• Офисный водитель автобуса, работа водителем автобуса и стоянка в темноте
• Оборудование водителя автобуса VIII
• Должностные инструкции водителя, обязанности водителя, образцы должностных инструкций водителя, обобщенный учет рабочего времени
• Работа водителем, инструкция по эксплуатации водителя транспортного средства
• Интервью с Этьеном Леноаром
• Семья Этьена Ленуара.Жан Этьен Ленуар. Серийный двигатель Леноара
• Этьен Ленуар — создатель газового двигателя внутреннего сгорания
• Что означает совпадение трех цифр на автомобиле
• Нумерология автомобильных номеров: значение и как рассчитать
• Нумерологические числа: Как узнать, есть ли автомобиль подходит для вашего хозяина?
• Повторяющиеся числа на машинах что значит
• Пусть время ваших изменений работает на вас!
• Секретный код: Как автомобили влияют на жизнь их владельцев
• Нумерология дороги: Знание безупречной машины и безопасной дороги
• Что означают номера машин
• Те же числа на машинах Значение для нумерологии
• Машины в Нумерология
• Что означают одни и те же цифры на номере машины
• Нумерология: Какой номер машины принесет вам удачу
• Значение чисел в салоне машины
• Машины в нумерологии
• Дорожная нумерология: знание безупречного автомобиля и Safe Road
• Пусть время ваших перемен бежит за вами!
• Значение номеров в салоне автомобиля
• Что значит постоянно видеть номер 525
• Что означают номера автомобилей
• Нумерология номеров автомобилей: значение и как рассчитать
• Нумерология дорог.Очарованная душа. Ваш автомобиль покровительствует Венере
• Нумерология: Какой автомобильный номер принесет вам удачу
• Нумерологические числа: Как узнать, подходит ли автомобиль вашему владельцу?
• Что значит, если вы видели трехместные номера на машинах, которые означают одинаковые цифры на машинном номере
• Секретный код: как автомобильные номера влияют на жизнь их владельцев, что означает совпадение трех цифр на машине
• первый автомобиль и его создатель BMW
• Mercedes-Benz — История марки Mercedes производится в городе
• Что лучше — «Мазда» или «Тойота»: сравнение, рейтинг, плюсы и минусы
• Mazda CX7 — ушедшее » первенец »японской компании Mazda
• Mazda CX7 — ушедший« первенец »японской компании Mazda
• Японские недостатки с немецким сердцем
• Пикап D-MAX ISUZU — японская классика рабочего жанра Технические характеристики — лишнего сюрприза
• Впрыск воды в ДВС (ДВС) Впрыск воды в ДВС
• Новый комментарий Крузак 200 Объем двигателя
• Технические характеристики «Калина-Кросс» и подробный обзор 90 100
• Лада Калина Кросс — «Внедорожник» из Тольятти
• Final Sale Mitsubishi Pajero Mitsubishi Pajero 5 New Body
• Lada Grant Color Gamma 195 Color Grant
• Mitsubishi Outlander III — описание аналогии модели с гибридом
• Volkswagen Passat B5 пятого поколения — ожидание и реальность
• Сравнение автомобилей по характеристикам Сравнить размеры автомобилей визуально
• Новый Volkswagen Touareg: Все цены в России
• Chevrolet Cruise Багажник, размеры, клиренс, клиренс Chevrolet Cruze
• Новый комментарий Toyota Размеры Land Cruiser 200
• Новый комментарий Land Cruiser 200 Diesel Технические характеристики
• Mercedes E63 AMG Технические характеристики
• ISUU Pickup Model Row
• Изучаем тонкости немецкого бизнеса
• Обновленный Nissan X-Trail будут собирать в России (один раз) Обновленный Nissan Icstreil
• Самые надежные авто с пробегом
репла
• установка мотора и трапеция дворников
• Правильная работа вариатора
• Как выбрать разрешение камеры заднего вида Камера заднего вида
• Установка электронного зажигания на ВАЗ «Классик» Установка электронного зажигания на ВАЗ 2106
• Как сделать замена салонного фильтра Гранта своими руками
• Проверка компрессии в двигателе
• Салонный фильтр Лада Гранта, замена фильтра своими руками
• Каковы основные аспекты поиска и устранения неисправностей проводки электрохромом УАЗ Патриот?
• Ремонтируем помпу гура своими силами накачанная помпа гур
• Как заменить охлаждающую жидкость на Калине
• Неисправности ходовой части автомобиля
• Возможные причины расхода
• Как устроена роботизированная коробка передач DSG Расшифровка DSG
• Установка и подключение Направляющая противотуманные фары в гаражных условиях
• Основные неисправности кислородного датчика
• Opel Astra N: Блок предохранителей
• Датчик положения дроссельной заслонки (ДПДЗ): Признаки и признаки неисправности и способ проверки датчика проверки датчика дроссельной заслонки
• Меняем предохранитель прикуривателя своими руками
• Датчик положения дроссельной заслонки Как проверить датчик дроссельной заслонки
• Схема зарядного устройства для аккумулятора от трансформатора
• На что обращать внимание при выборе моторного масла в зимней эксплуатации Что в двигатель зимой заливается масло
• Сколько электролита должно быть в АКБ?
• Отдельная тема: салонный фильтр X-Trail T30 — выбор, замена салонного фильтра X Trail
• Единая тема: Салонный фильтр X-Trail T30 — выбор, замена
• Самостоятельная замена антифриза на Daewoo Matiz
• Выбрать масло для КПП ВАЗ
• Что делать, если на приоре появилось масло в колодцах свечей?
• В свечных колодцах, масло: что делать?
• Как заменить моторное масло в двигателе Mitsubishi Lancer X
• Дилемма многих шевролеводов: какое масло заливается в двигатель?
• Как отличить оригинальное масло Castrol от подделки?
• Что заливается в гидросистеме
• Какое масло заливать в Volkswagen Polo 1
• Automal и все, что нужно знать о моторных маслах
• Рекомендуемое моторное масло для Toyota RAV4
• Какое масло заливать в двигатель Светодиоды Kia какие заливка масла в Kia Ceed
• Надежные двигатели: какой ресурс и как его продлить
• Красный антифриз Synthek G12 — Общее описание
• Автомал и все, что нужно знать о моторных маслах, в которые масло заливают ВАЗ 2114
• Поддерживает отрицательные отзывы
• Лучшие смазки для пластиковых подшипников
• Объем масла и жидкости GSM RENAULT DUSTER Какое масло льется в двигатель Duster 2
• Боковая дверь в машине, как открыть?
• Качественная мойка форсункой «ВИНС»
• Надежные японские двигатели Toyota серии А
• Как покрасить кожаный руль автомобиля на собственном жидком кожаном руле
• Best Winter Engine Oil
• Инструменты, приспособления, расходные материалы
• Большой «Зимний» тест аккумуляторов, предназначенных для автомобилей европейских марок Лучшие аккумуляторы для тестов дизельных автомобилей
• Самостоятельно регулировать давление масла в двигателях ЗМЗ масло для инжектора ЗМЗ 406 Рекомендация завода
• Какое масло заливать в двигатель SsangYong Kyron diesel
• Как развести бензин для лодочного мотора и какой выбрать?
• Масло моторное для Nissan X-Trail T31
• Сквозная подставка, холодные и стеклянные колбы: сравнительный тест жидкостей ГУР
• Поэтому нельзя смазать колесные болты, нужно ли смазывать крепежные болты
• Регулировка рулевая рейка — как настроить?
• Классификация моторных масел по API
• Какое масло заливать в гур Ford Fusion
• Утечка масла из коробки передач
• Автомал и все, что нужно знать о моторных маслах
• Как часто менять фильтр двигателя автомобиля
• Выбор моторного масла Zic автомобильным тормозом
• Можно ли смешивать воду и антифриз?
• Выберите, какое масло лучше заливать в двигатель в Hyundai Solaris: отзывы и рекомендации Какое масло заливать в Hyundai Solaris 1
• Какое трансмиссионное масло для Largus
• Двигатель: Достоинства Lada Grant Motor Правила эксплуатации
• Рекомендуется масло моторное для Тойота РАВ4
• Самостоятельная замена гидрокомбината на ниве Шевроле Как правильно установить гидрокомпонент на Нива Шевроле
• Как правильно проверить уровень масла в двигателе и устранить сопутствующие проблемы, когда лучше проверить масло уровень в двигателе
• Надежны ли двигатели TSI?
• Выбрать масло в двигатель Киа Рио Какое масло заливается в Киа Рио
• Какое трансмиссионное масло заливать в МКПП?
• Исследование: моторные масла SG
• Моторные масла и специальные жидкости MITSUBISHI MOTORS
• Какое масло заливать в двигатель Mitsubishi ASX
• Не удалось подключить адаптер Bluetooth ELM327 к ЭБУ?
• Описание и указание значков на приборной панели пылесоса Инструкция по Рено Логан
• Затяните гайки: Динамометрический ключ?
• Как самостоятельно поменять помпу на автомобиле «Дэу Нексия ремень ГРМ деоо Нексия
• Как часто нужно менять свечи зажигания и основные признаки необходимости их замены, через сколько км меняет масло в двигателе
• Как сделать поставил зажигание в ВАЗ2106
• Как восстановить работоспособность литий-ионного аккумулятора: несколько доступных советов
• Как восстановить аккумулятор автомобиля и имеет смысл восстановление аккумулятора
• Замена ремня генератора — даже новичок справится
• Установка на ВАЗ 2106 тимбр
• Байк Иж Планета пятая модель: Что следует знать о его проводке?
• Ремонт ЭБУ грузового и легкового авто
• Распределитель зажигания зажигание газель 402
• Тосол и антифриз: в чем разница, легко ли смешать
• Причины и методы устранения триммирования двигателя
• Головка блока цилиндров — проверка Проверка GBC на microcr акс на дому
• Выбор производителя ремня ГРМ
• Как сделать и установить салонный фильтр в Daewoo Matiz Салонный фильтр Daewoo Nexia 1
• Диагностика избирательной системы автоматического управления двигателем ВАЗ
• Диагностика избирательной системы АКПП контроль двигателя ВАЗ
• ГРМ
• Какие свечи ставить 21
• Осуществляем схему электронного зажигания на УАЗ
• Разбираем отдельную опцию
• Когда нужно менять топливный фильтр как поменять топливо
• Как правильно выбрать свечи зажигания для автомобилей ВАЗ?
• Как и где выбрать свечи зажигания NGK для вашего автомобиля Параметры зажигания NGK
• NGK — каталог свечей зажигания и свечи накаливания НАО 2 на каких машинах
• Причины и последствия перелива масла в двигатель: что делать при уровне превышен и метка
• Ставим резак стеклоподъемников самостоятельно установка стеклоподъемников на ВАЗ
• Как происходит замена радиатора печки на Калину?
• Ремонт КПП своими руками на Шевроле Нива: Пошаговая инструкция и видео
• Кнопки, лампочки, значки, индикаторы
• Снятие, замена и установка приводной цепи Киа Рио III Кия Рио при смене ГРМ
• Свечи на форсунку 8 клапанов
• Датчик скорости
• Сброс кодов ошибок на приборной панели Лада Калина Расшифровка ошибок на Калине Печать
• Снятие, замена и установка приводной цепи KIA RIO III Установка ременного привода ГРМ на Киа Рио
• Как заменить отдельный предохранитель или весь блок
• Как правильно выставить зажигание на лампочке Настройка
• Боковые ЭБУ на ВАЗ, Лада (форсунка)
• Монтажный блок, где предохранитель находится на печке ВАЗ 2109
• Не работает тахометр: причины, неисправности, своими руками
• Снятие и установка (замена) ремня ГРМ
• Контакт transi стор система зажигания автомобиль зажигание газ зажигание 66 своими руками
• Какое масло заливать в дизель: секреты и особенности
• Схема электрооборудования УАЗ 31519 Карбюратор
• Замена блока управления ГУР на ЕВРО в Лада
• Схема электрооборудования Газель Подключение головного света Провода на ГАЗели
• Схема электрооборудования Газель Схема электрооборудования Газель 406 Форсунка
• Final Sale Audi A4
• Daewoo Nexia — описание модели где доступна Daewoo Nexia
• Hyundai NF, Hyundai Sonata
• Какой вариатор стоит на Renault Caps 1
• УАЗ «Козел»: Описание внедорожника
• Проблемы Hover H5 бензин 2
• Двигатель Volkswagen Tiguan, Двигатель Volkswagen Tiguan Характеристики Лучшая модель двигателя Volkswagen Tiguan 2
• Легенды полного привода модели Audi Quattro в мини-обзоре
• Кому принадлежат марки автомобилей?
• История марки Mercedes-Benz Mercedes Benz где находится
• Сравнение Ford Focus и Opel Astra — делайте ставки, господа
• Сравнение Ford Focus и Opel Astra — делайте ставки, господа
• Toyota Camry против конкурентов — сравнительный тест
• 3 Технические характеристики
• Mazda CX7 — ушедший «первенец» японской компании Mazda
• Новый SsangYong Rexton — надежность, комфорт и стиль Интерьер Santeng Reston
• Isuzu D-Max второго поколения
• Впрыск воды в двигатель: что такое это как сделать свой водопровод в двигателе
• Новый комментарий Снаряженная масса Land Cruiser 200
• Лада Калина Кросс — «Внедорожник» из Тольятти
• Технические характеристики Лада Калина II Cross
• Citroen с Crosser: French Capral с японским акцентом
• Когда выйдет новый Митсубиси Паджеро Новый Паджеро 5 все та же Лада
• Грант цветовой гаммы wh Их цвета предоставлены
• Mitsubishi Outlander в новом кузове: плюсы и минусы
• Automal и все, что нужно знать о моторных маслах Какое масло лучше заливать в двигатель Kia Rio
• Как выбрать масло для удлинения лодочных моторов
• Способы замены масла в АКПП
• Все о моторном масле на Hyundai Accent
• Характеристики моторных масел
• Что означает бензин ЭКТО.ЭКТО или евро. Какой бензин лучше? Что такое
евро
• Масло моторное появилось запах бензина?
• Рено Дастер (Рено Дастер) или Шевроле Нива (Шевроле Нива) — Что выбрать?
• Automal и все, что вам нужно знать о моторных маслах Область применения и сравнение с другими продуктами серии HX8
• Lada Largus: Какое масло заливается в двигатель
• Моторное масло Моторное масло для 406
• Моторное масло на КПП: вы можно или нельзя заливать
• Что делать, если масло попало в свечи
• Что делать, если масло появилось на приоре в лунках свечей?
• Аккумуляторы по технологии EFB
• Рекомендуемое моторное масло для Mitsubishi Lancer
• Самостоятельно заменяем масло на Chevrolet Lacetti Рекомендуемое масло для Chevrolet Lacetti 1
• Как менять масло в коробке DSG
• Отличия оригинального масла Castrol от подделок Как отличить гусеничный подделку
• Сквозной стенд, холодные и стеклянные колбы: Сравнительный тест жидкостей ГУР
• Какую машину лучше заливать в Volkswagen Polo Sedan
• Какое масло заливать коробку передач и двигатель
• Рекомендуемое моторное масло для Toyota RAV4
• Рекомендуемое моторное масло для Kia Ceed Моторное масло для KIA LED 1
• Каков ресурс турбированного двигателя
• Ремонт и обслуживание автомобилей, двигателей и АКПП
• Категория М1 — Отличие от М2 и М3
• Изменить топливный фильтр на Toyota Corolla в кузове E120
• Вибрация двигателя на холостом ходу — вызывает d методы устранения
• Что такое категория TS M1
• Выбираем предпусковой подогреватель двигателя
• Как он работает и работает полный привод Subaru
• Изучаем полный привод нового Mitsubishi Outlander Sport
• Лямбда-зонд: Причины возникновения Неисправность датчика Кислородный лямбда-зонд Если не работает
• JZ Двигатель: Технические характеристики
• Какой разрез в машине
• Как выбрать провод для охлаждения авто?
• Что будет, если при движении включить нейтраль на АКПП?
• Схема охлаждения радиатора авто: что делать?
• Как восстановить автомобильный аккумулятор после глубокого восстановления автомобильного аккумулятора
• Масса максимальная, допустимая и допустимая
• Допустимые габариты груза
• Допустимые габариты груза
• История компании «Тойота»
• Технические характеристики Corolla в каком кузове
• Система охлаждения двигателя: как она и нужно зимой мыть?
• «Надежные японские двигатели»
• Надежные японские двигатели Toyota серии A
• «Надежные японские двигатели»
• Технические характеристики двигателей kia
• Lada Kalina Cross — Практически кроссовер от отечественного производителя
• Mitsubishi Pajero IV поколения Новый Mitsubishi Pajero Start Продажи
• Volkswagen Polo Sedan «Полоса красная, полоса черная… »
• Lada Grant Color Gamma Lada Grant Dark Blue
• Технические характеристики Mitsubishi Outlander по аналогии с гибридом
• AudiPodcia: Выбираем Volkswagen Passat B5 с пробегом Passat B5 Sedan
• Сравнительная таблица новых автомобилей
• Volkswagen Touareg III поколения для России официально представлен
• Chevrolet Cruise Sedan, фото, цена, видео тест-драйв, комплектация, технические характеристики Chevrolet Cruze Sedan Chevrolet Cruise Salon
• Новый комментарий Размеры Toyota Land Cruiser Prado 200
• Новый комментарий Размеры Toyota Cruiser 200
• Обновленный Mercedes E63 AMG W212 стал мощнее
Семейство паровозов
• .Пикап Isuzu D-Max. Пикап Isuzu D-MAX добрался до России Цены и комплектация
• Кому принадлежит марка автомобилей
• Когда ждать рестайлинга Nissan X-Trail T32?
• Самые надежные автомобили с пробегом
• NEW BMW Sedan Third Series — с речевым самоблоком и значением
• Skoda Octavia I — заслуживает внимания сравнение со средними значениями
• Распознавание дальностей на антирадар: K (Kay ), KA, KU, X, L Типы радарных камер
• Mitsubishi Eclipse Cross: Обзор нового кроссовера от японского Dynamic облика
• Toyota обновила модель Highlander до четвертого поколения
• Camry или Optima — что лучше?
• Компьютерная мышь x7 — характеристики, характеристики и отзывы
• Компьютерная мышь x7 — характеристики, характеристики и отзывы
• АвтоВАЗ опроверг выпуск новой «копейки модернизированной копейки»
• Комплектация и цены Kia Optima Kiya Optima New Body в комплектации
• NEW Седан BMW третьей серии — с речевым самоблоком и стоимостью
• Характеристики Skoda Octavia Tour Body Вид, размеры, объемы, масса
• Kia Rio 4-го поколения в комплектации Luxe Описание
• Road Wars: Как победить новую фотоаппарат и видеозаписи Радар ДПС
• Mitsubishi Eclipse Cross: Обзор нового кроссовера с японской системой безопасности
• Final Sale Toyota Highlander
• Kia Optima TF или Toyota Camry XV55 Что лучше?
• Компьютерная мышь x7 — особенности, характеристики и отзывы
• Компьютерная мышь x7 — особенности, характеристики и отзывы
• АвтоВАЗ отказался от выпуска нового »копеечного ВАЗ 2101 рестайлинг к 50-летию
• Технические характеристики Шевроле Орландо: описание, цены, отзывы
• Рестайлинг: что это в машине что такое рестайлинговая модель
• Что такое режим OverDrive и для чего он нужна функция овердрайва по авто принципу
• Презентация на тему «Викторина по правилам дорожного движения» Викторина Правила дорожного движения
• Классификация моторных масел по ACEA
• ACEA A5 B5 и другим современным классам масел Класс C: для DVS с сажевыми фильтрами и каталитическими нейтрализаторами
• Automal и все, что вам нужно знать о моторных маслах
• Automal и все, что вам нужно знать о моторных маслах Mobile 5W30 ESP Formula Features
• Примечания диагностики автомобиля
• Маркировка моторных масел Что за разница между маслом cn
• Моторное масло для Kia Rio Рекомендуемое моторное масло для Kia
• Оригинальное моторное масло: Ford Formula F Моторное масло Ford Formula E 5W30
• Оригинальное моторное масло: Ford Formula F Formula Formula Formula F 5W30 Отзывы
• Mobile 5.Моторные масла Mobil. Цены на моторное масло Mobil
• Схема электрооборудования Схема подключения ВАЗ 2106
• Как подключить катушку зажигания
• EL проводка ВАЗ 2106. Электрическая схема ВАЗ. Датчики системы управления
• Способы самостоятельно проверить модуль зажигания Как проверить модуль зажигания на ВАЗ 2115
• Схема подключения «Шестерка» для новичков: Подключение, обслуживание и замена Схема замка зажигания ВАЗ 2106 с описанием
• Лямбда-зонд, принцип работы зачем нужен кислородный датчик в машине
• Лямбда-зонд (датчик кислорода): как он работает и за что отвечает?
• Схемы «шестерки» для новичков: Подключение, обслуживание и замена Схема по габаритам ВАЗ 2106
• Салонный фильтр «Рено Логан»: замена, установка и цена
• Датчик температуры охлаждающей жидкости: Признаки неисправности, проверка и ремонт Датчик сопротивления ВАЗ 2110 Форсунка

1 2 3 4 5 6 7 8 9 10

Подключение тахометра ВАЗ 2109, инжектор.Схема подключения тахометра ваз. Причины движения стрелки тахометра и плавающей скорости

Тахометр — это устройство, которое служит для отображения данных о количестве оборотов, совершаемых коленчатым валом. Если обычные начальные тахометры только сообщали об этом, то современные модели оснащены дополнительными функциями, полезными для водителя — расходом топлива, рекомендацией оптимального режима движения и т.д.

Что я могу получить

Виды

Важно отметить, что ВАЗ 2109 автомобили с невысокой панелью полностью лишены такого прибора, как тахометр от заводского производителя.Этим устройством оснащается ВАЗ 2109 с высоким пультом, только качество и эффективность его работы оставляет желать лучшего.

Оптимальным решением для владельцев девяток с высокой и низкой панелью является покупка нового современного вычислительного оборудования и установка его как внештатное устройство на ВАЗ 2109. Это даст дополнительную информацию, плюс даже немного украсит интерьер вашего автомобиля.

Но прежде чем идти в магазин за техникой, следует узнать о типах тахометров.

Покупая тахометр для своего автомобиля, обязательно укажите, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Или просто скажите, что вам нужен девайс на девятку.

Родной аппарат — ничего особенного

Цена вопроса

Стоимость устройства — вечно обсуждаемый вопрос. Некоторые думают, что покупать дорогую технику не имеет смысла, так как на ВАЗ все запчасти доступны и дешевы сами по себе.

Но покупка дешевого тахометра влечет за собой получение ложной информации.Имеющиеся устройства могут иметь погрешность 20-30%. Смысл в установке такого оборудования, если данные все равно не совпадают с реальностью и вы не получаете реальной выгоды от агрегата?

В среднем хороший тахометр на ВАЗ 2109 обойдется в 1000-2000 руб. Не так уж много денег, чтобы сэкономить. Установив его самостоятельно, вся настройка будет стоить стоимости устройства, считывающего обороты. А как его установить, мы вам подробно расскажем.

Установка

Все, тахометр в ваших руках, так что можете смело отправлять в собственный гараж и приступать к подключению прибора.

Бояться самостоятельной сборки не стоит. Хотя тахометр является электрическим устройством, он состоит из трех проводов. Поэтому даже неопытные водители легко справятся с поставленной задачей.

Разобраться с проводкой — не проблема

Решите заранее, где будет располагаться ваше устройство считывания частоты вращения коленчатого вала. Здесь выбор исключительно за вами. Одни устанавливаются прямо на панели приборов, другие — возле замка зажигания. Постарайтесь выбрать такую ​​площадку, где устройство не будет мешать и не портит внешний вид салона.

С местом определились, можно смело приступать к работе.

1. Протяните провод тахометра из салона в моторный отсек. Практика показывает, что удобнее всего выводить через отверстие, предназначенное для тросика спидометра.
2. Чтобы упростить себе задачу, возьмите прочную, но достаточно тонкую проволоку. Понадобится около метра длины. Обмотайте кабель тахометра на одном конце изолентой. Просто делайте это осторожно, чтобы он мог пройти через отверстие тросика спидометра.
3. Вставьте другой конец провода в выходное отверстие и начните толкать. Так что вы без лишних хлопот протянете проводку к моторному отсеку.
4. Распределите провода. +12 — В катушке зажигания, Сигнал — К катушке зажигания, а Минус — масса вашего автомобиля в любом доступном и удобном месте. Для надежности проследите, чтобы массу можно было прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие. Чтобы избавиться от этого недостаточно, припаяйте к устройству провода полноценными, качественными, прочными проводами сечением 1 квадратный мм.Старайтесь выбирать провода, которые будут соответствовать стандартным цветам проводки тахометра. Затем наденьте наконечники на другую сторону провода 1 кв. Мм.

Схема подключения

1. Отвинтите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подсоедините проводку в соответствии со схемой выше.
2. Затягивать гайку, только натягивать, демонстрировать собственные силы не стоит. В противном случае вы рискуете порвать резьбу, а устранить такой дефект проблематично.
3. Подключите заземление.Для этого выберите участок, где провод не будет мешать, не будет цепляться за другие агрегаты, перегреваться и т. Д.
4. Проверить работу устройства. Для этого включите зажигание. При этом на вашем тахометре должен гореть гордый 0. Это означает, что заголовки теперь нулевые, коленчатый вал не вращается.

1. Заведите машину. На холостом ходу нормальные для ВАЗ 2109 обороты составляют 750-850 оборотов в минуту. Соответствующая информация должна появиться на приборе в салоне.
2. Если в тахометре есть дополнительная функция вольтметра (очень полезная функция для тех, кто предпочитает ремонтировать и диагностировать работоспособность своего автомобиля своими руками). Выбрав режим вольтметра, на экране должны появиться данные о текущем напряжении сети — около 11-12 В при нормальной зарядке аккумулятора.

В помощь автомобилисту: схема подключения тахометра на карбюратор ВАЗ 2109

Что такое тахометр? Какая схема подключения тахометра на карбюраторе ВАЗ 2109? Называется тахометр техническим прибором, отображающим количество оборотов коленчатого вала двигателя.Прибор показывает не только обороты двигателя. Современные разработки информируют водителя о расходе топлива, рекомендуют более оптимальный режим движения. Есть устройства с другими функциями. Обычно это электронные модели.

Автомобили ВАЗ 2109 и тахометр

Все современные автомобили имеют тахометры различных типов. Модели ВАЗ 2109 с невысокой панелью лишены этого умного устройства. На машинах с высокой панелью такое устройство есть, но его качество вкупе с оперативностью работы далеко от тех, которых ждут автолюбители.Поэтому оптимальным решением для владельцев таких автомобилей станет приобретение и установка нового устройства. Неважно, низкая у машины панель или высокая. Его можно установить в таком месте, где он не только выдаст дополнительную информацию, но и украсит интерьер автомобиля. Перед покупкой устройства необходимо ознакомиться с его типами.

На автомобилях с дизельными двигателями устанавливаются тахометры, считывающие импульсы тока с генератора.

Катушки зажигания устанавливаются на бензиновых агрегатах.Возникающие на них импульсы считываются тахометром. Устройства имеют немного другую структуру. Это зависит от количества рабочих цилиндров в двигателе. При покупке устройства нужно обязательно сказать о количестве цилиндров. Достаточно просто сообщить продавцу, что вам нужен тахометр на ВАЗ 2109. Многих интересует стоимость товара. Некоторым автовладельцам кажется, что покупать дорогие запчасти нет смысла, когда можно найти более дешевые аналоги. Дешевизна по отношению к тахометру может привести к тому, что прибор будет давать информацию с искажениями, которые могут достигать 20 и даже 30%.Реальной пользы от такого устройства вы не получите.

Хороший прибор для авто можно приобрести по цене порядка 1000-2000 руб. При таких ценах довольно сложно что-то сэкономить. А установить устройство своими руками сможет даже новичок. Таким образом, весь тюнинг автомобиля сократится до стоимости устройства.

Установка тахометра

Вы купили и привезли домой новый тахометр. Теперь вы можете пойти в свой гараж, чтобы поставить прибор на машину с карбюратором.Установить и подключить его не так уж и сложно. Это устройство электрическое, но не стоит его бояться. Как его подключить? Схема подключения тахометра предельно проста. Подключить 3 провода, идущие от устройства, легко даже неопытному человеку. Итак, приступим. Из этого следует:

• выбрать место для устройства в автомобиле;
• вывести провода из салона в пространство под капотом;
• распределяем провода по катушке зажигания и по массе автомобиля;
• проверьте работу устройства.

Выбор места за вами. Вы можете установить тахометр на панели приборов или рядом с замком зажигания. Лишь бы устройство не мешало водителю и не портило внешний вид салона. Затем выводятся провода. Лучше всего это делать через отверстие, в которое проходит тросик спидометра. В помощь можно взять кусок жесткой, но довольно тонкой проволоки метровой длины. Кабель, идущий от тахометра, наматывается на конец провода изолентой так, чтобы он проходил через отверстие.Таким образом без проблем можно протянуть все провода под капотом. Подключите провод +12 к клемме B, сигнал к клемме K. Для отрицательного вывода нужно найти подходящее место на массе автомобиля. Лучше зажать гайкой.

Стандартные провода тахометра очень тонкие и очень хрупкие. Имеет смысл сначала припаять к ним качественные провода сечением около 1 мм². Цвета лучше не менять. Концы должны быть оснащены стандартными наконечниками.Теперь можно открутить гайки на катушке зажигания, подключить провода и затянуть крепеж. Не прилагайте больших усилий при затяжке гаек. Нить можно очень легко порвать.

После установки нужно проверить работу тахометра. При включении зажигания шкала прибора должна быть 0. Запустите двигатель. На холостом ходу прибор должен показывать примерно 750-850 оборотов коленчатого вала в минуту. Если есть функция проверки сетевого напряжения, включите ее.При нормальном заряде АКБ напряжение должно быть 11-12 В. Если все показания соответствуют вышеперечисленным, можно считать прибор установленным.

Заключение по теме

Всем знакомые автомобили ВАЗ 2109 не комплектуются тахометром на заводе.

Этот недостаток легко исправить самостоятельно, купив в магазине штатное устройство.

Стоит 1000-2000 руб. Он считывает и показывает количество оборотов коленчатого вала, некоторые марки контролируют напряжение бортовой сети, имеют часы с будильником и могут иметь множество других функций.Это очень полезное и умное устройство подключается всего с помощью 3-х проводов. Их невозможно перепутать. С работой справится даже самый неумелый автомобилист. Точно так же тахометры устанавливаются на автомобили марок ВАЗ 21099 и ВАЗ 2108.

корчим.ру

Тахометр ваз 2109 | Ремонт ВАЗ 2108 2109 21099

Автомобиль ВАЗ 2109 при производстве на заводе-изготовителе штатным тахометром не комплектуется. Однако эту ситуацию легко исправить. При необходимости контролировать обороты двигателя, можно установить тахометр фрилансера.В продаже есть самые разные тахометры, многие из них имеют второстепенные функции: вольтметр, часы, будильник и др. Тахометры бывают двух типов: для бензиновых и дизельных двигателей. Принцип работы тахометра

бензинового двигателя

основан на расчете импульсов тока на катушке зажигания. В дизельном двигателе нет катушки зажигания, поэтому тахометр дизельной машины снимает импульсы тока с генератора. Тахометры бензиновых двигателей также делятся в зависимости от количества цилиндров в двигателе автомобиля.Поэтому при покупке тахометра продавец спросит у вас: бензин или дизель и марку автомобиля. Обычный тахометр для ВАЗ 2109 с функцией вольтметра будет стоить около 15 долларов.

Тахометр на ВАЗ 2109

Итак, вы приобрели тахометр для ВАЗ 2109, теперь нужно определить место его установки: кто-то надевает приборная панель, кто-то возле замка зажигания. В общем в таком месте, чтобы не портить внешний вид салона и смотреть показания тахометра.Тахометр прикреплен с обратной стороны двусторонним скотчем. Конечно, не все мы электрики, но тахометр — это электрическое устройство и его нужно как-то подключить. Хорошая новость в том, что у тахометра всего три провода, поэтому сделать что-то неправильно будет сложно.

Подключение тахометра ВАЗ 2109

Первым делом необходимо вывести провод тахометра из салона в моторный отсек ВАЗ 2109. Проще всего это сделать через отверстие для троса спидометра.

Вытаскиваем провод из салона

Берем кусок тонкого жесткого провода длиной около метра и обматываем провод тахометра на одном из его концов изолентой. Делайте это осторожно: чтобы он не был слишком толстым и держался крепко. Затем вставляем другой конец провода в отверстие для троса спидометра и проталкиваем под капот. Затем со стороны капюшона вытаскиваем нашу проволоку с проволокой. Теперь нужно подключить провода: + 12 В — катушка зажигания, Сигнал — К катушке зажигания.Минус — масса машины в любом удобном для вас месте, лучше, если она будет нажата гайкой. Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности применяется следующий способ: к проводам кабеля тахометра припаять обычные провода сечением 1 мм2 (также можно надеть на изюминка, но это менее надежный вариант) Очень хорошо, если подобрать провода под цвет родных проводов тахометра. С другой стороны, наконечники надеваются на провод сечением 1 мм2.

Ключом на 10 откручиваем гайки на катушке зажигания и подключаем провода по приведенной выше схеме.

Подключение катушки зажигания

Закручиваем гайки сильно, но без фанатизма, так как порванная резьба на катушке зажигания никому не нужна. Теперь подключаем массу. Готово, тахометр подключен к вашему ВАЗ 2109.

Подключаем массу

Проверяем его работу. Включаем зажигание: прибор покажет нулевые обороты.

Обороты двигателя

Заводим машину: на холостом ходу должно быть около 750-850 оборотов в минуту.Если тахометр оборудован вольтметром, переключитесь в режим вольтметра и следите за напряжением бортовой сети

.

Бортовое напряжение

Вот и все, на ВАЗ 2109 установлен тахометр. На автомобилях ВАЗ 2108, ВАЗ 21099 тахометр устанавливается аналогично.

На главную

vaz2109.net

Самостоятельное подключение тахометра к ВАЗ 2109

Тахометр — один из многих транспортных средств измерения. Этими устройствами сегодня оснащены все отечественные автомобили, хотя для «девятки» с низкими панелями их установка при производстве не предусматривалась.Почему не работает тахометр на высокой панели ВАЗ 2109 с карбюраторным двигателем и что делать в таких случаях — читайте в этой статье.

Тахометр на ВАЗ 2109 — это устанавливаемый на автомобили прибор для измерения оборотов двигателя. Благодаря этому устройству водитель может узнать, какие обороты коленчатого вала в данный момент поддерживает силовой агрегат. Также данное устройство позволяет не допускать превышения возможных допустимых оборотов двигателя.

Панель приборов с установленным цифровым прибором

Основное назначение тахометра на карбюраторе ВАЗ 21099 — облегчить выбор необходимой передачи, а это, в свою очередь, позволяет увеличить ресурс двигателя.В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется перейти на повышенную передачу. Также это устройство можно использовать для регулировки во время езды или при работе двигателя на холостом ходу.

Виды

Если вы решили приобрести тахометр ВАЗ 2109, для начала нужно определиться с типом:

1. Цифровые устройства позволяют отображать информацию о работе силового агрегата на специальном дисплее. Если установить данное устройство на карбюратор ВАЗ 2109, прибор сможет более точно выставить экономайзером пороги форсированного холостого хода.
2. Аналоговые устройства сегодня более популярны. Такие устройства позволяют наглядно продемонстрировать количество оборотов мотора с помощью шкалы и стрелки, которая движется по ней (автор видео — Илья Попов).

«> Панель приборов у каждой машины своя. Все они различаются по стилю и дизайну, но всех их объединяет то, что все они отображают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорости автомобиля (спидометр), а также количестве оборотов двигателя в минуту (тахометр , ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ .

Что такое тахометр и зачем он нужен?

Тахометр — Это прибор, который, как я уже сказал, показывает количество оборотов двигателя в минуту (тысяч об / мин). Показания тахометра необходимы для того, чтобы водителю (обычно новичку) было легче ориентироваться и выбирать правильную передачу (высокую или низкую).Также тахометр необходим для того, чтобы по количеству оборотов контролировать правильную работу мотора. Например, при плавающей или слишком высокой скорости можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют стрелочные). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра — 1 тысяча оборотов. Чуть позже цифровые (электронные) тахометры стали появляться на автомобилях преимущественно западного производства.Данные в электронных тахометрах отображаются на табло (LCD или LCD). В современных автомобилях цифровые тахометры выглядят как аналоговые, потому что, как и старые тахометры, они отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.

Признаки отказа тахометра

• Плавающие обороты холостого хода (стрелка тахометра дергается даже при неподвижном автомобиле, а нога не на педали газа).
• Стрелка не реагирует на педаль газа (стоит на нуле или в другом крайнем положении).

Не работает тахометр

ВАЗ — общие причины

Первым делом нужно проверить состояние проводки и контактов. Нередко неисправности тахометра Это кроется в обрыве провода или плохом контакте. Визуально осмотрите на предмет дефектов (разрывов, плохого крепления, окисления и т. Д.).

Неисправен датчик частоты вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решите данную проблему, проверьте датчик или замените его.

Как это ни странно, но в некоторых случаях причина неработающего тахометра может заключаться в банальном заклинивании стрелки или ее вращении на шкиве.

Установка бесконтактного зажигания часто приводит к тому, что тахометр не работает. Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.

Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к подергиванию стрелки тахометра.Причина в различии линейного сопротивления тех и других проводов, в результате меняется форма импульса тока и стрелка ведет себя некорректно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится к замене (уменьшению номинала) резистора на плате КП.

Проверить предохранители. Иногда они становятся причиной проблем с тахометром. Убедитесь, что все предохранители не повреждены и не подвержены окислению или плавлению.

В заключение хочу отметить, что приведенные выше причины и методы диагностики являются поверхностными и наиболее распространенными.Узнать подробнее о проблеме и понять , почему не работает тахометр или почему дергается стрелка тахометра, можно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра рекомендую обратиться за помощью к специалистам на СТО.

Пошаговое подключение тахометра на ВАЗ-2109

Помимо спидометра, хоть какой-то водитель с приборной панели читает ряд принципиальных показаний.Это, например, остаток топлива в баке, температура охлаждающей жидкости и т.д. .. Отдельно стоит тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Обычно им руководствуются при переключении передач. Также тахометр позволяет не «облажаться» двигателем при длительной работе на высоких оборотах.

Таким устройством оснащены все современные автомобили. Но если говорить о ВАЗ-2109, то тахометр здесь есть далеко не во всех версиях.В общем, не стоит забывать, что автомобили семейства Lada-Samara проектировались еще в прошлом веке. На ВАЗ-2109 ранее года выпуска устанавливали низкую панель. Одна из его особенностей — отсутствие тахометра. На «девятке» более поздних годов выпуска стоит уже высшая панель. Он вооружен, в том числе, и тахометром, но для многих автовладельцев работа этого устройства подвергается критике. Дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Подключение тахометра на автомобиле ВАЗ

2109

Итак, разберемся, как установить это устройство на «девятку».Следует сразу подчеркнуть, что система подачи топлива здесь особой роли не играет — инжектор или карбюратор . Если говорить о тахометрах, то здесь совсем другие моменты. Как известно, в настоящее время наиболее распространены автомобили со следующими типами двигателей:

В зависимости от этого и подбирается тахометр, если, конечно, в стоковой версии не идет. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, а точнее — возникающие здесь импульсы.Однако конструкцией дизельных электростанций эта площадка не предусмотрена.

Соответственно здесь тахометр считывает импульсы не с катушки зажигания (за отсутствием таковой), а с генератора.

Кроме того, имеет значение количество цилиндров в двигателе. Поэтому, выбирая тахометр, нужно уделять внимание моменту. Однако вы можете просто сказать продавцу, что вам нужен прибор на «девятку», и он сам подберет подходящий вариант.

ВАЗ 2108 установка тахометра

Сделай сам.

Тюнинг ваз 2108 своими руками (Тахометр с 06 поставил на 2108)

В данном видео описана установка тахометра от шестерки до 2108, 2109 , 2199.

Самый радикальный вариант установки тахометра на ВАЗ-2109 — установка европанели. Однако не забывайте, что это довольно хлопотное дело. Хотя, с другой стороны, интерьер машины преображается в лучшую сторону, особенно в вечернее время. Если вы не хотите заморачиваться с заменой панели, то тахометр можно установить отдельно.

В этом случае сначала необходимо определить тип устройства. Если позволяют финансы, то можно приобрести современные приборы, которые будут показывать не только частоту вращения коленчатого вала, но и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена таких устройств довольно высока, но они очень информативны, а внешне очень привлекательны, особенно ночью, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию.То есть фактически на слух вы продолжите переключать передачи.

После выбора модели следует определиться с местом установки тахометра. Он должен быть расположен таким образом, чтобы считывать показания без затруднений. Кроме того, тахометр не должен мешать обзору или перекрывать другие приборы, которые также дают важную информацию. Желательно, чтобы устройство вписывалось в салон автомобиля и не выглядело здесь как инородное тело.

Однако установка самого тахометра внутри автомобиля — это только полдела.Ведь прибор должен быть правильно на штекер . Здесь нет ничего особенно сложного, и с заданием вы справитесь сами. По большому счету здесь нужно правильно подключить всего 3 проводки. Согласитесь, что перепутать здесь очень сложно.

В первую очередь нам нужно вывести провода от прибора в подкапотное пространство. Лучше всего это делать через отверстие для тросика спидометра уже в корпусе девятки. Здесь нам понадобится жесткая проволока.Основное требование — она ​​не должна быть слишком толстой. Теперь берем изоленту и прикрепляем ею к проводу провода. Не нужно слишком много наматывать. Просто убедитесь, что соединение надежное. Далее вставляем в отверстие для троса спидометра второй конец провода и аккуратно проталкиваем в моторный отсек. Теперь осталось только вытащить провода. Эта работа не отнимет у вас много времени, поэтому рекомендуется делать все в спешке.

Теперь переходим к основному этапу, то есть подключению проводов.Как уже было сказано выше, в данном случае их 3 штуки. Первые два (12-вольтовые и сигнальные) — к контактам «В» и «К» катушки зажигания соответственно. Теперь осталось исправить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, на котором провод можно закрепить гайкой. На этом все — осталось только проверить устройство в работе.

Как видите, ничего сложного тут действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра.Поэтому с этой задачей справится даже начинающий автомобилист. Ну и в заключение хочу дать один совет. Многие тахометры, которые сегодня можно найти в торговых точках, имеют довольно тонкие провода. Это, в свою очередь, значительно увеличивает риск повреждения. Чтобы обезопасить себя от такого нежелательного момента, рекомендуется заменить провода на более надежные — сечением не менее 1 квадратный миллиметр.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

По каким причинам на холостом ходу ваз плавает 21099 карбюратор ?

Старые автомобили сегодня стали легендой. Одной из таких, кажется, вечно существующих моделей стал ВАЗ-21099, который широкой публике известен больше как Lada Sputnik. Эта модель — «работа» Волжского автозавода.

Немного истории

Несмотря на то, что модель кажется старой, ее выпуск планировался в марте 1990 года, но произошел несколько позже. В декабре 1990 года ВАЗ-21099 начали выпускать большими сериями.Украинский завод собирал эту машину до 2011 года из российских спецавтомобилей.

Версия с Украины имела немного другое название — ЗАЗ-21099. ВАЗ-21099 выпускался под разными названиями. Все они различались интерьером, деталями, годом выпуска и страной сборки. Экспортные наименования ВАЗ-21099:

1. Салон
2. Лада Самара
3. Лада Соболь
4. Лада сагона
5. Лада форма
6. Лада Победа

Все эти автомобили имели общее название «Самара».Но ВАЗ-21099 существенно отличался от всех.

1. Передняя часть имела длинные крылья.
2. Удлиненный капюшон.
3. Отсутствие пластикового «клюва» спереди.
4. Новая решетка радиатора.
5. Серый цвет приборной панели (в других моделях преобладающий цвет — коричневый).

Почему не работает тахометр на ВАЗ 2107.

Это та машина, которую люди помнят в то время. Но в 2004 году ВАЗ-21099 был полностью снят с производства на АвтоВАЗе и произошла замена.Вместо старой, всем известной модели появился ВАЗ-2115. Это то, что заставило украинских коллекционеров продолжать собирать легенду. Однако в 2011 году этот автомобиль был снят с производства во всех странах.

Вместе с ним перестали выпускаться ВАЗ-21093. ВАЗ-21099 Победа считается самой продвинутой моделью. Самым главным его преимуществом является то, что он имел стандартные станочные параметры (4х4). Однако по сравнению со старой моделью есть только несколько улучшений. Добавлен.

1. Редуктор заднего моста от Volkswagen Golf Syncro.
2. Вискомуфта.
3. Коробка передач угловая.
4. Трансмиссия.

Также Victory отличается невероятной динамикой, так как двигатель форсированный. Его проходимость соответствовала всем нормам, что идеально позволяло использовать полный привод. Но времена прошли, а широкого признания модель не получила. Поэтому вскоре компания прекратила свою работу.

Похожие новости

Стоит отметить, что ВАЗ поставлялся во все страны Европы. В свое время он громко заявил о себе и навсегда останется легендой.

Многие сегодня предпочитают эту машину по двум простым причинам.

1. По цене намного дешевле современных иномарок, проста в обслуживании, имеет недорогие запчасти.
2. Патриотизм и стремление сохранить легенду.

Но несмотря на то, что причины существенные, а машина действительно хорошего качества, времена сделали свое дело, и поэтому, как бы я ни хотел это признавать, машина способна выйти из строя. В первую очередь страдает карбюратор.

Не работает тахометр ВАЗ 2109

Мой канал. Тахометр не работает на девятке высотой.

Регулировка карбюратора

При частом использовании автомобиля карбюратор требует постоянного ухода. Это не значит, что его нужно мыть на улице. Этот способ подходит, если детали сильно загрязнены и из-за этого нарушена их функциональность. Внутренняя очистка деталей обязательна.

Чем лучше владелец следит за чистотой своего автомобиля, тем дольше продлится его жизнь.Для мытья деталей лучше всего использовать специальные тряпки и щетки. Не забывайте, что мелкая щетина от щеток может попасть в детали.

Важно постоянно следить за этим, так как мелкий мусор может повредить большой карбюратор. Сегодня существует очень много разных сервисов, которые предоставляют возможность очистить автомобиль, используя специальное оборудование и соответствующие инструменты. Работы проводят квалифицированные специалисты.

Каждому водителю очень важно следить, прыгает стрелка тахометра или нет.Ведь именно она — самая важная подсказка и сигнал к действию.

Похожие новости

Почему не работает тахометр на ВАЗ 21099.

Тахометр — это специальный прибор, с помощью которого можно следить за состоянием карбюратора. Стрелка тахометра всегда указывает причину. Опытные водители знают, как работает тахометр на ВАЗ 21099 карбюратор. Есть несколько ключевых моментов, зная которые, можно определить причину поломки.

Причины движения стрелки тахометра и плавающей скорости

Если она регулярно дергается, то это однозначно указывает на проблему внутри машины. Необходимо обратить внимание на тахометр на карбюраторе ВАЗ 21099 и провести несколько действий.

1. Проверить свет, который называется «чек». Если этот индикатор горит, полная диагностика укажет на ошибку. Если в машине такой лампочки нет, то определить поломку будет еще сложнее.
2. Следующим шагом будет проверка проводки. Многие отслеживают контакты только со знаком плюс и минус, а потом удивляются , почему на ВАЗ 21099 работает тахометр , а не . На самом деле нужно проверять не только плюсовой и минусовой провод, но и качество контакты сами.
3. Самая частая причина подергивания стрелки тахометра — плохие контакты трамблера.
4. Если все вышеперечисленное в порядке, а стрелка тахометра продолжает подпрыгивать, нужно приступить к проверке системы зажигания.Если система зажигания не работает должным образом, причина найдена.
5. Также может быть такая ситуация, когда неисправность в тахометре возникла сразу после замены каких-либо деталей в автомобиле или проведения анализа. Теперь нужно еще раз проверить, все ли установлено правильно. Очень важно обратить внимание на нулевое положение. Если он установлен неправильно, то тумблер, расположенный за панелью, поможет выстроить необходимое положение.
6. ВАЗ чек 21099 карбюратор .Если стрелка продолжает сильно дергаться, то, возможно, переключатель уже не дееспособен.

Очень важно постоянно следить за состоянием своего автомобиля и проверять работу всех деталей, а также своевременно заменять детали, так как одна деталь может привести к поломке всего механизма.

Многих интересует вопрос: почему плавающая скорость на ВАЗ? Самый главный ответ: причина не всегда в самом карбюраторе. Вполне могут выйти из строя система питания и система зажигания.Все это должен показать тахометр.

Признаки плавающих оборотов.

1. Обороты меняются: либо вниз, либо, наоборот, вверх.
2. Промахи наблюдаются.
3. Слушайте свечи в карбюраторе.
4. Слышны хлопки в глушителе.

Причины плавучего движения.

1. Неправильно отрегулирован карбюратор, что привело к неисправности тахометра.
2. Следующая причина — неисправность.соленоидный клапан. Проверить можно, сняв и включив двигатель. Если есть щелчок, значит, клапан работает.
3. Избыточный воздух попадает в топливную смесь.
4. Грязь в каналах системы и жиклерах.
5. Если все вышеперечисленное вызывает вопрос, почему плавают холостые обороты ВАЗа, нужно проверить воздушный фильтр ВАЗ 2109. И не забыть следить за стрелкой тахометра.

Проведение ремонта стартера ВАЗ 21099 Провести ремонт стартера ВАЗ 21099 довольно легко, ведь основных узлов там не так много.Продам, цена его невысокая, если ассоциировать с аналогами российского производства. Увы, реально отремонтировать нереально. Если восстановить, то пострадает надежность. Потому что если переход, если …

Тахометр, на ВАЗ-2109 устанавливался только на автомобили с высокой панелью, причем схема подключения зависела от того, какой двигатель устанавливался, карбюраторный или инжекторный. На «девятке» с карбюраторным двигателем сигнал на тахометр идет с вывода катушки зажигания и в случае нештатной работы поиск неисправности нужно начинать с вывода катушки зажигания, к которому прикручены два провода.

Бывают случаи, когда они загибаются так, что располагаются рядом с центральным высоковольтным проводом и в случае пробоя искра попадает на эти провода, от которых тахометр начинает выходить из строя. Аналогичная картина наблюдается и в случае окисления этих контактов. При резком движении стрелки тахометра в ту или иную сторону можно предположить, что виновником данной неисправности будет выключатель, который через некоторое время выйдет из строя. Тахометр, по сути, является индикатором неисправностей, возникающих в системе зажигания.

Если с контактами на катушке зажигания все в порядке, то придется снять панель приборов и прозвонить провод, идущий от катушки зажигания к разъему «А» третьей клеммной колодки на панели приборов. Не лишним будет проверить этот контакт на наличие оксидов. В нормальном состоянии провода и контакты разъема придется проверить на печатной плате панели приборов, но для этого потребуется тестер и соответствующие знания в области электротехники.Поэтому, скорее всего, вам придется обратиться к квалифицированному автоэлектрику.

Если на автомобильном инжекторном двигателе стоит ВАЗ-2109. Тахометр принимает данные с модуля зажигания. Поэтому искать неисправность необходимо, проверяя провод идущий от модуля зажигания к пятому контакту штекерного разъема «А» на панели приборов. Если эта схема исправна, вам также придется проверить печатную плату панели приборов. Сбои в работе тахометра приводят к замене обычных высоковольтных проводов зажигания силиконовыми из-за разницы их сопротивлений.

Монтажный блок. Наведение сборочных блоков автомобилей ВАЗ Расположение предохранителей на ВАЗ 2109 Карбюратор

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, нужно искать проблему в гнезде. В этой ситуации, скорее всего, выйдет из строя шайба из жести, она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт сигаретного устройства падает напряжение. Для исправления потребуется удалить деталь, пришедшую в негодность.Здесь главное действовать предельно осторожно, чтобы не испортить основу из фарфора — она ​​довольно хрупкая. Без этих ножниц прикуриватель будет нормально работать.

Для восстановления работоспособности иногда также необходимо снять полупроводниковую пластину. Здесь вам нужно будет действовать в следующем порядке:

• перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет без ошибок собрать все с первого раза;
• откручивается крепежная гайка, удерживающая розетку на панели;
• внутри пластина из слюды — ее нужно вытащить;
• , то разъем полностью собран, но без указанной выше детали.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва отключения. По этой причине при ремонте всегда обращайте внимание и чистите все разъемы и разъем. Очистите оксиды обычной студенческой резинкой.

Сломанный обнаружен при осмотре. Чтобы не запутаться, проверенный провод лучше чем-то промаркировать. Быстрее проверит мультиметр, установленный на O Omy. Их вообще не так много, да и тест проводится довольно быстро.Все испорченные жилы нужно заменить на новые.

Проводя работы с электросистемой автомобиля, всегда следует соблюдать технику безопасности. Не думайте, что 12 вольт совершенно безвредны — убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что достаточно обычному человеку для серьезных травм.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях монтажный блок типа 17.3722 был использован. Состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема Монтажного блока ВАЗ 2109 типа 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Замена жгутов электропроводки штекеров электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях С. инжектор Двигатель Монтажные блоки используются аналогично 2114-3722010-60, но отличаются подключением радиатора.
Ниже показано расположение монтажного блока заглушек.

Ниже приведены характеристики предохранителей и защищаемых цепей.* Номера предохранителей с буквой F относятся к предохранителям сборочного блока 2114-3 и 22010-60

Номер предохранителя ‘	Защищенные цепи
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 А) F1 (10 а)	Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 A) F7 (30 A)	Очистители фар (рабочий режим).Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя. Очиститель мотора заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения).Контрольная лампа указателя поворота. Задние фонари (лампочки заднего хода). Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) FB (10 A)	Задние фонари (стоп-сигналы).Планка салонного освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8 A) F10 (7,5 A)	Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты).Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (общий свет). Фонарь задний левый (габаритный свет)
10 (8 A) F11 (7,5 A)	Правая фара (общий свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла.Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
13 (8 A) F15 (7,5A)	Передняя правая фара (Far Light)
14 (8 A) F14 (7,5 A)	Левая фара (Far Light). Контрольная лампа включения дальних фар
15 (8 A) F13 (7,5 A)	Левая фара (средний свет)
16 (8 a) F12 (7,5 A)	Правая фара (средний свет)

админ.06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Сложную автомобильную работу обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используйте предохранители. Все предохранители объединены в один навесной блок. ВАЗ 2109. Схема электрооборудования Блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
ВАЗ 2109
2. Электросхема блока предохранителей выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Есть несколько принципиальных отличий. Они по-разному обозначаются реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает при намотке стекла сзади.
2. К2 — поворотники и ДТП.
3. K3 — дворник.
4. K5 — Фары дальнего света.
5. K6 — Фарукулятор.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. K11 — Ближний свет фар.

Структура нового блока

1. К1 — Фарукулятор.
2. К2 — Барьер поворотников и ДТП.
3. K3 — Очиститель лобового стекла.
4. К4 — контроль работы лампочек.
5. К5 — отвечает за стеклоподъемники.
6. K6 — Сигнальный сигнал.
7. K7 — Стекло заднего вида с подогревом.
8. K8 — Дальний свет.
9. K9 — Средний свет.

Автоматические выключатели

Для различения гнезда предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предусмотрен для защита от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

1. F1 — Уборщики ферм. Используйте предохранитель (10a).
2. F2 — повороты и аварии (10а).
3. F3 — Задний стоп-сигнал и плоскость кабины (10a).
4. F4 — обогрев стекол и прикуриватель (20а).
5. F5 — вентилятор сигнала и охлаждения (20а).
6. F6 — стеклоподъемники на передних дверях (30а).
7. F7 — Очиститель фар (во время работы) и вентилятор отопления (30а).
8. F8 — Боевой L (7,5А).
9. F9 — шрифт Тортка П (7,5А).
10. F10 Лампа освещения приборной панели, Лампа подкаста и лампа освещения (7,5А).
11. F11 — Правый габарит и фара (7,5А).
12. F12 — фары ближнего света П (10а).
13. F13 — Фары ближнего света L (7,5A).
14. F14 — Фары дальнего света и лампы включения этих фар (7,5A).
15. F15 — Фары дальнего света P (7,5A).
16. F16 — витки (15а).

Инструкция по замене предохранителя

Если в автомобиле возникла проблема с каким-либо электрическим устройством, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный дверной замок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования необходимо отключить провод
   от минусовой клеммы АКБ.
2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепи с джемпером.
3. Также нельзя замкнуть провода, проверить цепь на наличие искры повлечет за собой
   Сам прожиг текущей дорожки.
4. Если есть необходимость снять блок, то использовать для этой цели отвертку по металлу
   нельзя.Это может повлечь за собой замыкание реле и храбрых тех же
   Walkways, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Fan, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты.Если задача обратная, то есть мы поменяем старую на новую, тогда нужно установить и новую опцию Датчик мощности электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на электросхеме ВАЗ 21093 Может несколько.

1. ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается.Но можно и без него разобраться.
2. Вся процедура аккуратная и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо заменить, либо почистить старый.
5. Тщательно очистите растворитель до токовых дорожек, просто сделайте все
   предельно аккуратно и осторожно, так как токовые дорожки
   легко можно повредить, а при повреждении придется паять.
6. Собирать в обратном порядке.
ВАЗ 21093
7. ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Рельсовая машина Митино.

Любой отечественный ВАЗ-2109 имеет, как правило, такую ​​систему комплектуют как старые, так и более новые модели. Благодаря этой системе все вместе объединены в электрическую разводку. Функционирование БП позволяет предотвратить электрооборудование, предусмотренное в автомобиле.

Внешний вид устройства

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий.В частности, автомобили, выпущенные до 1998 года, имеют блокировку, нетипичную для автомобилей более поздних лет.

В старых моделях БП имеет маркировку 17.3722, его основные компоненты — это корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных машин, выпущенных после 1998 года, то блок имел маркировку 2114-3722010-60. Разница между двумя типами систем заключается в наличии у последних плавких частей.

Если автомобилист решил произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) никакого значения в этом вопросе не имеет. Важно, чтобы расположение монтажного блока везде было одинаковым. Вы можете найти систему в заготовке рядом с сиденьем водителя, рядом с лобовым стеклом.

Если говорить о существенных отличиях двух версий БП, стоит отметить тот факт, что детали блока размечены по-разному, элементы системы отличаются номиналом.Кроме того, новый БП лишен вентилятора двигателя и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки установлены в вагоне старого образца

Если автомобилист желает узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, следует среди всего перечня комплектующих проводов и элементов найти цифру F7, силу тока тока на у такой детали всего 30 А. Этот предохранитель представляет собой цепочку, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле мощности электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в вагоне старого образца

Как было сказано чуть ранее, схема монтажного блока, который установлен в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема расположения деталей актуальна на всех типах моторов.

Чтобы разобраться, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность цепи электромотора отопительного прибора.Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, с помощью которой подсвечиваются ручки печки и прикуривателя, восьмой — с током тока 16 А отвечает за вентилятор радиатора электродиум.

общая информация

Если автомобилист заметил, что машина ВАЗ-2109 перестала исправно функционировать, например, вентилятор отопителя, скорее всего, грешит. На самом деле замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности.Неисправность может вызвать короткое замыкание, из-за чего автовладельцу придется разбираться в цепи, идущей непосредственно на выведенный из строя элемент. Для проверки работы предохранителя F7 необходимо убедиться в нормальной работе мотора омывателя фар, подсветки прессового отсека и прикуривателя.

Заключение

Если автомобилю понадобился предохранитель ВАЗ-2109, он может самостоятельно по данной инструкции найти нужный элемент системы, проверить его работоспособность и при необходимости заменить.

Поговорим о расположении всей электрики на схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете, где расположены предохранители и реле, а также за что каждое из них отвечает. Кроме того, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ваз 2108, 2109, 21099 проста и неприхотлива. Сами запчасти, комплектующие и предохранители стоят копейки, поэтому не переживайте, если они выйдут из строя.Купить предохранители на модель «Зубило» несложно, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке сборки автомобиля ответственность несет электрик, немедленно решающий проблему. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Заменить можно без инструментов, выполняя только инструкции.

На схеме ниже показано, как найти блок с предохранителями.

Сразу под блоком лобового стекла с предохранителями

Крышка снимается одновременно нажатием 2 фиксаторов защелок, как показано на рисунке ниже.

Возьмите пластиковый пинцет, маленькие плоскогубцы с узкими концами.

Осторожно, но плотно потяните предохранитель и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фар расположен отдельно от блока и находится под панелью слева от водителя.

Обратимся к значениям каждого из предохранителей.В таблице ниже мы раскрыли тему.

Снятие и замена репетира лампы ВАЗ 2108, 2109, 21099 своими руками

Таблица номиналов предохранителей ВАЗ 2108, 2109, 21099.

Предохранитель, №	Сила тока, А	Значения
F9.	7,5	Фара противотуманная правая
F8.	7,5	Левая противотуманная фара
F1	10	Реле, клапан включения и выключения очистителей фар
F7.	30	Аптекарские очистители, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатор, свет в перчатке
F16.	15	Стеклоочистители в лобовое стекло, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночные тормоза, амортизаторы карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3.	10	Освещение салона автомобиля, задний фонарь
F6.	30	Электрические стеклоподъемники
F10	7,5	Освещение знаков номерного знака, лампа освещения открытого пространства, приборной панели, габаритных огней, подсветка прикуривателя
F5	20	Клэксон
F11	7,5	Фонарь габаритный задний правый
F2.	10	Сигнализация
F4. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
