Значки на брелке Томагавк и назначение кнопок: функции и обозначения

Что означают в Томагавк значки на брелке? На пульте имеются символы, свидетельствующие о постановке в режим охраны, индикации центрального замка, открытой дверей, экономичного режима питания и т. д. Для управления используется пять кнопок с изображением закрытого замка, ключа, открытого багажника, зачеркнутого динамика и F. Ниже рассмотрим обозначение символов на сигнализации Томагавк, и поговорим о предназначении имеющихся на пульте кнопок.

Обозначение значков на брелке

Трудности в эксплуатации часто происходят из-за того, что автовладелец не знает, что означают на сигнализации Tomahawk значки на брелке. Выделим основные символы на экране, отображающие определенный режим или функции охранной системы:

• Символ динамика с буквой А — индикация режима охраны. Вы можете включить и выключить звук при необходимости.

• Закрытый замок на дисплее свидетельствует о сработавшей охранной системе.
• Мигающая боковая дверь на рисунке — открытие багажника, двери.
• Две стрелки влево и вправо с буквами T и R — индикация приемо-передатчика брелка-пейджера.

• Батарейка в прямоугольнике с надписью Save. Для многих обозначение этого значка на брелке сигнализации Томагавк загадка. На практике он означает включение экономичного режима питания.

• Символ сопла вентилятора в черном круге — прогрев мотора по температуре.
• Большой и малый молоток с небольшой нижней частью, свидетельствующей о наличии воздействия — индикация слабого механического удара или отключения датчика.

• Две параллельно расположенные волны. В Сети ведется много дискуссий, что означают эти значки на брелке Томагавк 9010. На практике это свидетельствует о включении виброрежима.
• Вертикальный символ батарейки — индикация уровня заряда.

• Надпись Brake с восклицательным знаком сверху — свидетельствует о включении ручного тормоза.
• Звонок — включенный будильник.
• ⁰Е — единиц измерения температуры в Цельсия или Фаренгейтах.

• Перечеркнутый динамик. Этот символ переплетается со значением кнопок на брелке сигнализации Томагавк. И если в случае с клавишей речь идет о включении опции, то индикатор подтверждает этот факт.
• Открытый замок — центральный замок деактивирован.
• Мигающий капот на изображении автомобиля — открыт капот.
• Мигающие фары — индикация работы габаритных огней.

• Антенна с отходящими от нее сигналами. Обозначение этого значка на пульте Томагавка свидетельствует о нахождении в зоне действия сигнализации.
• Надпись Call с телефонной трубкой — индикация «вызова водителя».
• Символ часов с надписью 24H — показывает включенный режим автозапуска.
• Маленький молоток с большой площадью расхождения внизу — сильный удар по машине.
• Зачеркнутый в кружке пистолет — значок на брелке Томагавк, свидетельствующий о включении опции Anti-hijack.
• Две надписи Zz — значки, свидетельствующие об использовании Valet-режима.
• Символ машины с рисунком дыма из выхлопной трубы — значок брелка Томагавк, свидетельствующий о заведенном моторе.
• Песочные часы. Показывают факт включения таймера.
• Цифровые часы. Отображают время, которое установил автовладелец.

Для понимания сигнализации необходимо знать не только значки, но и назначение кнопок брелка Томагавк. В таком случае проще понимать взаимодействие основных элементов охранной системы.

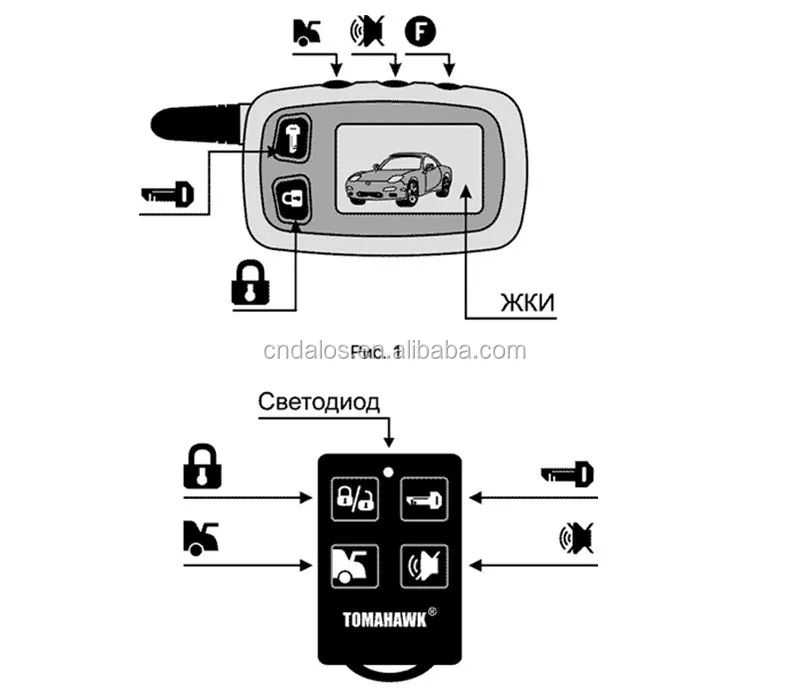

Назначение кнопок

Теперь рассмотрим брелок Томагавк — обозначение кнопок сигнализации. Здесь в распоряжении пользователя несколько кнопок:

1. Закрытый замок.
2. Ключ.
3. Открытый багажник.
4. Символ перечеркнутого динамика.
5. F.

Особый интерес представляют функции кнопок брелка сигнализации Томагавк, которые подробно описаны в инструкции. Многие из клавиш используются для программирования, а в диагностике установленного режима помогают значки на брелке.

К примеру, при нажатии на закрытый замок машина ставится на охрану. Если нажать на кнопку на пульте Томагавк с изображением ключа, сигнализация дает команду на дистанционный запуск или отключение двигателя. Нажатие клавиши открытого багажника помогает открыть багажный отсек, а перечеркнутого динамика — перевести охранную систему в беззвучный режим. Нажатие клавиши F позволяет программировать брелок.

На дополнительном брелке предусмотрено четыре клавиши. При этом расшифровка кнопок сигнализации Томагавк аналогична. Здесь имеется элемент управления с зачеркнутым динамиком, ключом, открытым багажником и комбинированная кнопка открытого / закрытого замка.

Особый интерес представляет собой использование элементов управления при взаимодействии со значками на брелке сигнализации Томагавк. Выделим несколько базовых опций:

1. Нажатие закрытого замка — постановка машины на охрану и ее отключение.
2. Срабатывание замочка и перечеркнутого динамика — активация бесшумного режима.
3. Нажатие ключа позволяет дистанционно запустить и отключить мотор на автомобиле. При этом ручка КПП должна быть в нейтральном положении, зажигание выключено, капот закрыт, а машина стоит на ручнике.
4. Одновременное нажатие ключа и символа с открытым багажником — прогрев мотора по заданной в салоне температуре.
5. Нажатие ключа и перечеркнутого динамика — включение ежедневного автозапуска.
6. Срабатывание и удерживание кнопки открытого багажника позволяет открыть багажный отсек.
7. Отключение датчика удара — закрытый замок и зачеркнутый динамик.

Это лишь часть функций сигнализации Томагавк, включение / отключение которых подтверждается значками на пульте. Подробные сведения об использовании всех опций охранной системы можно найти в инструкции по эксплуатации к охранной системы. Там можно отыскать подробные сведения по программированию и подключению, если эта работа выполняется автоматически. При этом отметим, что общие подходы по обозначению и функционалу для разных моделей охранных систем Томагавк, будь это 9010, Х5 или другая модель, очень похожи или идентичны.

Теперь вы знаете, что означают значки на брелке Томагавк, для чего предназначены кнопки, и в чем их особенности. В комментариях опишите, в чем особенности конкретно вашей сигнализации, и какие трудности возникают при ее использовании.

Что означают значки на дисплее брелка сигнализации Томагавк

Кража автомобилей – дело повседневное, потому системы автосигнализации приобретаются при покупке авто в 100% случаев.  Противоугонная сигнализация Tomahawk – это профессиональная система защиты, использующая современные достижения и технологии.

Опытные автовладельцы утверждают, что это на сегодня один из лучших комплексов защиты авто.

Возможности системы Томагавк

Содержание

• 1 Возможности системы Томагавк
• 2 Режим охраны
• 3 Режим тихой охраны
• 4 Снятие режима охраны
• 5 Блок/разблок дверей при включенном двигателе
• 6 Заводка двигателя на расстоянии
• 7 Отключение двигателя на расстоянии
• 8 Нагревание в заданной температуре
• 9 Запуск мотора по расписанию автоматически
• 10 Индикация общего состояния системы и открытого багажника
• 11 Как найти автомобиль?
• 12 Как узнать о механических воздействиях на авто?
• 13 Режим Anti Hijack
• 14 Режим Valet

Компания выпускает несколько вариантов брелоков-индикаторов, но базовая модель – TZ-9010. Основные возможности:

• дистанционный запуск двигателя автомобиля на какое-либо время. Программируется такая функция заранее. Это позволяет, к примеру, заранее прогревать машину в холодный период;
• самодиагностика автосистемы;
• функция вызова владельца при срабатывании каких-либо датчиков;
• наличие антисканера и антиграббера для защиты от программного взлома.

В более продвинутых версиях пульт позволяет контролировать датчик питания и делать дистанционный (на расстоянии) автозапуск (если есть встроенный иммобилайзер). Также в продвинутых моделях радиус действия брелока увеличен до 1.2 километра. Имеется возможность открывать багажник автомобиля на расстоянии, а также блокировать двигатель.

Самая последняя версия способна искать потерянную машину владельца в радиусе действия и иметь индикацию ударов по авто.

Режим охраны

Его можно включать со звуком и в тихом режиме. Для обычного режима достаточно просто нажать кнопку «1». Удачное включение будет сопровождаться громким звуковым сигналом, габариты авто мигнут один раз, а на экране высветится значок «1».

Если при таком запуске раздается трехкратный звуковой сигнал, значит в машине не закрыт какой-либо замок или машина не поставлена на ручник.

Режим тихой охраны

Просто однократное нажатие кнопки «4». Однократный звуковой сигнал возвестит о том, что блокировка произошла, а на экране высветится значок «2».

Снятие режима охраны

Блок/разблок дверей при включенном двигателе

При работающем двигателе нужно однократно раз нажать кнопку «1». Соответственно блокировка/разблокировка. На экране высветится значок «3» или «4».

Заводка двигателя на расстоянии

Нажать один раз кнопку «2». Габариты трижды должны мигнуть, на экране отобразится значок «16». Двигатель будет работать столько, сколько заранее запрограммировано, а после – отключаться. Если нужно экстренно увеличить длительность работы двигателя, можно одновременно нажать кнопки «1» + «2». Время увеличится на 5 минут.

Однако, чтобы запустить двигатель на расстоянии, требуется выполнение ряда условия:

• зажигание должно быть отключено;
• капот должен быть закрыт;
• автомобиль должен быть поставлен на ручник;
• рычаг КП должен быть в нейтральной позиции.

Если хотя бы одно условие не соблюдено, двигатель не запустится, а сирена пропищит 4 раза.

Отключение двигателя на расстоянии

Если двигатель уже заведен, то кнопка «2» выключит его. Габариты дважды мигнут, сирена дважды просигналит.

Нагревание в заданной температуре

В системе есть датчик температуры (располагается под капотом). Именно он будет отвечать за уровень температуры при прогреве авто.

Включить нагрев можно при одновременно нажимая кнопки «2» и «3». Габариты при включении мигнут один раз, сирена один раз издаст звук. На экране при прогреве будет надпись 1 2 temp start.

Нажатие еще раз на данную комбинацию кнопок отключит прогрев.

Запуск мотора по расписанию автоматически

Если требуется каждодневный запуск двигателя в определенное время, одновременно нужно нажать кнопки «2» и «4». Сирена один раз сработает, а фары один раз мигнут. На экране включится надпись 2-1 daily («22»). Уже на следующий день начнется автоматическое включение/выключение двигателя в заданное время. Отключить функцию можно повторным нажатием кнопок «2» и «4».

Индикация общего состояния системы и открытого багажника

Нужно нажать кнопку «3». На экране отобразится нужная информация – иконка «7» и цифры температуры. Дистанционно открыть/закрыть багажник можно удержанием этой же кнопки.

Как найти автомобиль?

При одновременном нажатии кнопок «3» и «4» сирена сработает 6 раз, парковочные огни будут мелькать. Так можно увидеть и услышать, где находится автомобиль в данный момент. Полезно на огромных парковках, если водитель забыл ряд и место стоянки.

Как узнать о механических воздействиях на авто?

Режим Anti Hijack

Экстренный режим тревоги с полной блокировкой стартера движка на 30 секунд можно включить комбинацией кнопок «1» и «3». Увидите на экране значок «14». Отключить кнопкой «1».

Режим Valet

Блокирует все системы авто, оставляя рабочим лишь центральный замок. Включается одновременным нажатием кнопок «2», «3», и «4». На экране появляется значок «15». То же комбо отключает режим.

Противоугонная система Tomahawk не только надежно защитит ваш автомобиль от неприятностей, но и существенно облегчит вам его эксплуатацию.
