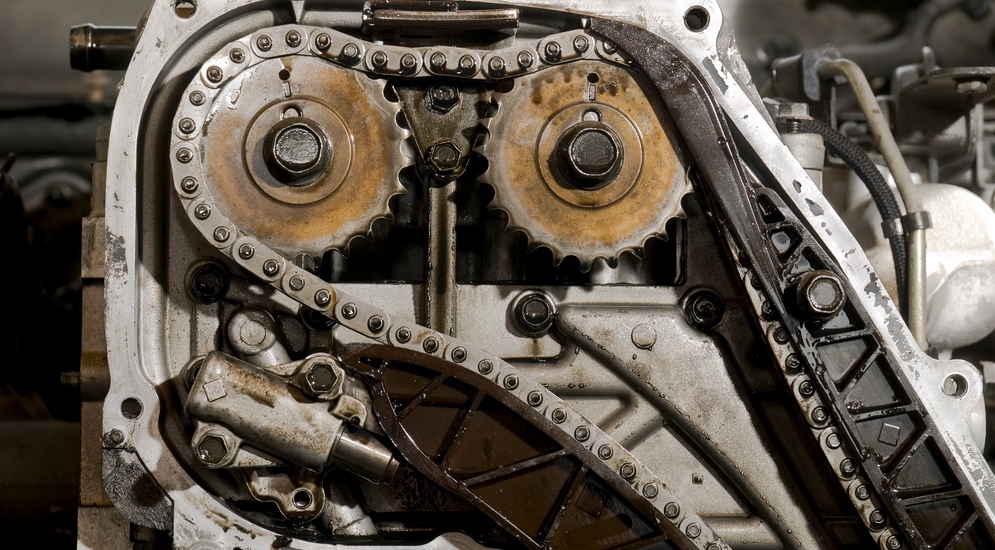

Цепь ГРМ — это одна из главных деталей двигателя автомобиля, за счет которой крутящий момент от коленчатого вала передается на распределительный. Если она рвется, то двигатель перестает работать. Следовательно, от работы этого механизма зависит работоспособность всей машины.

Содержание статьи:

Замена цепи — процесс трудоемкий и дорогостоящий, тем более если заказывать услугу в автосервисе. Однако, детально изучив процесс замены — можно научиться менять цепь самостоятельно. О том, как это правильно сделать, пойдет речь в этой статье.

Зачем нужна цепь в работе газораспределительного механизма ДВС

Газораспределительный механизм обеспечивает в двигателе внутреннего сгорания впуск и выпуск рабочего топлива, используя систему клапанов. Распределительный вал двигателя, вращаясь, создает непрерывную работу клапанов ГРМ, тем самым запуская весь процесс внутреннего сгорания.

Это надо знать:

Что такое ремень ГРМ и когда его надо менять

Вращение распред. вала обеспечивается работой коленчатого вала, крутящий момент от которого передается при помощи цепи или зубчатого ремня.

На концах обоих валов установлены шестеренки-звезды, на которых крепится цепь или ремень, именно они создают натяжение и необходимую скорость вращения.

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается. Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену.

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

  • появление характерного звенящего шума в районе цепного механизма;
  • периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
  • выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Последствия неисправностей

В зависимости от сложности поломки ЦП она может привести, как к временной неисправности двигателя, так и к полному его выходу из строя с последующей заменой.

Статья по теме: Как работает автомобиль с АКПП и МКПП

Так, если связь между коленвалом и распредвалом прекращается в результате обрыва цепи, то крутящий момент перестает туда поступать. Происходит остановка работы клапанов, однако поршневая система продолжает работать в том же режиме, что и до поломки.

Так как поршни и клапана работают в синхронном режиме, то из-за остановки вторых происходит столкновение с первыми, в результате чего обе запчасти могут быть полностью разрушены.

В этом случае, исходя из конструктивных особенностей конкретной марки двигателя, — он либо подлежит комплексному ремонту, либо нет и тогда приходится покупать новый.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель. Крутить нужно очень осторожно, чтобы клапана не ударили о борт.

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Когда ЦП снят переходим к следующему этапу по установке новых деталей.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Правильное натяжение цепи ГРМ

За натяжение цепного механизма ГРМ отвечает натяжитель. Он должен быть выставлен точно по меткам на валах и цепи. ЦП должен быть натянут таким образом, чтобы не было провисаний.

Каждое звено должно плотно прилегать к шестеренке на валах. При работе двигателя звук должен быть ровным без посторонних скрипов и шумов.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы

Сегодня мы узнаем, какой ресурс имеет цепь системы газораспределения двигателя (цепь ГРМ), чем отличается расходный компонент от приводного ремня и какой расходный элемент считается более надежным, а также долговечным

КАКОЙ РЕСУРС ЦЕПИ ГРМ? ОСОБЕННОСТИ, КОНСТРУКЦИЯ, ОБСЛУЖИВАНИЕ, ПЛЮСЫ И МИНУСЫ


Добрый день, сегодня мы узнаем, какой ресурс имеет цепь газораспределительного механизма двигателя автомобиля, известный в народе, как ГРМ, чем отличается компонент от приводного ремня и какой расходный элемент силовой установки считается более надежным, а также долговечным по сроку службы. Кроме того, расскажем про то,

какими плюсами и минусами обладает цепь системы газораспределения, какой интервал обслуживания расходного элемента необходимо соблюдать, а также, с какими деталями меняется эта важнейшая приводная деталь того или иного мотора. В заключении поговорим о том, какие конструктивные особенности присущи приводной цепи и почему со временем элемент системы газораспределения имеет свойство растягиваться.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Как правило, значительное количество автолюбителей на планете хотя бы один раз видели в живую, а также слышали, для чего предназначена цепь системы газораспределения силовой установки транспортного средства. Для тех, кто впервые в жизни столкнулся с таким понятием, как цепной привод поясним, что цепь газораспределительного механизма является ключевой деталью, которая призвана соединять коленчатый и распределительный валы двигателя друг с другом. Справочно заметим, что в некоторых типах силовых установок, цепь ГРМ может соединять не один, а два распределительных вала,
пример тому
система газораспределения DOHC с 16-ю клапанами

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусыЗАМЕНА РЕМНЯ ГРМ. ИНТЕРВАЛЫ ОБСЛУЖИВАНИЯ


Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусыКАКОЙ РЕСУРС РЕМНЯ ГРМ. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ


Как мы знаем любой автомобиль приводится в движение благодаря коленчатому валу, который “толкают” поршни двигателя. Что касается распределительного вала, то его функция заключается в открытии клапанов силовой установки, причем в нужной последовательности с целью подачи смеси горючего и отвода выхлопных газов из камер сгорания цилиндров. Что касается цепной и ременной передач, то они выполняют единую задачу по взаимодействию приводных компонентов при помощи их соединения друг с другом. Заметим, что определенная доля автовладельцев считают цепную передачу не надежной, дорогой в обслуживании, а также не практичной, так как данный узел двигателя очень тяжело диагностировать на растяжение и износ. Однако, так ли это? Почему тогда подавляющее большинство автопроизводителей в последние годы так активно стали оснащать свои транспортные средства цепной передачей? Значит все таки не так страшна цепь ГРМ, как про нее говорят. Чтобы окончательно определить надежность, а также реальный ресурс цепи ГРМ, необходимо тщательно рассмотреть преимущества и недостатки, которыми обладает данный компонент двигателя, что мы и сделаем в нашей статье.


1
. ОСОБЕННОСТИ И ОБСЛУЖИВАНИЕ ЦЕПИ ГРМ. НЕДОСТАТКИ ЦЕПНОЙ ПЕРЕДАЧИ

Сразу отметим, что главной отличительной чертой цепи от ремня системы газораспределения двигателя является вид используемого материала и расположение приводной детали в силовой установке. Цепь ГРМ конструктивно, как правило, располагается внутри двигателя, а ремень наоборот снаружи мотора под специальным кожухом. Кроме того, цепь всегда функционирует в смазке, оно же моторное масло, причем высокого качества, а ремню это все не требуется. Данный момент является также немаловажным отличием приводных деталей.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Как утверждают автомеханики, то по их мнению, приводная цепь ГРМ считается лучше ремня системы газораспределения двигателя по надежности. Специалисты утверждают, что самой сильной стороной цепи является именно материал, из которого она изготавливается, то есть металл однозначно крепче и долговечней, чем химические резиново-полимерные или тканевые волокна в ременной передаче. Однако, почему же некоторых автопроизводителей все же не устраивает цепь ГРМ и они не устанавливают ее на свои машины, а ставят морально устаревшие ремни? Ответ на этот вопрос кроется в недостатках приводной цепи системы ГРМ мотора.
Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Недостатки, которыми обладает цепь ГРМ двигателя:


Повышенная шумность: является одним из основных минусов цепной системы ГРМ. Отметим, что даже в новом и отлично настроенном двигателе, оснащенном цепью работа газораспределительного механизма всегда будет шумнее, чем с ремнем. А дело все в том, что во время движения металлической цепи по звездам, которые изготовлены из такого же материала, звука никак не избежать. У приводного же ремня в этом плане ситуация совсем иная.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Конструктивные особенности: порой играют не в пользу цепи ГРМ, так как некоторые производители автомобилей, в угоду все той же тишине и компактности (справочно: ременной мотор по размерам меньше цепного на 10-15%), не вправе устанавливать цепной привод, изготовленный из металлических звеньев, который в отличие от ремня идет внутри двигателя. Кроме того, некоторые автопроизводители для своих машин используют силовые установки, которые просто конструктивно не могут оснащаться цепным приводом, поэтому они отказываются от цепей в пользу ремня, который работает за пределами мотора и вращается, как бы в воздухе.Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Не эффективно захватываются звенья: во время движения цепи по шестерням валов, как распределительного, так и коленчатого в сравнении с ремнем, что является доказанным фактом. Дело в том, что шестерни цепной системы газораспределения имеют широкие полоски для зацепления, а зубья цепи в придачу всегда находятся в смазке, что снижает цепкость компонентов двигателя друг с другом. Однако нельзя утверждать, что цепь работает совсем не эффективно – это не так, потому что в зацеп она входит вполне нормально, благодаря наличию двух рядов зубьев в своем строении. Если сравнивать цепь и ремень ГРМ, то как утверждают автомеханики, первый элемент все же намного быстрее может перескочить через зуб шестерни, нежели гибкий компонент мотора.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы

Натяжение: наравне с перескакиванием через зубья является очень серьезной проблемой для цепного привода системы газораспределения двигателя. Как мы уже знаем, приводной ремень является гибким компонентом, который легко гнется и настраивается при надобности, а вот цепь находится внутри мотора, в смазке, что значительно усложняет процедуру по ее подтягиванию, то есть выравниванию по натяжению.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Диагностика: также не является сильной стороной цепного привода, так как его гораздо сложнее проверять на износ, в отличие от ремня. Из-за этого, порой случаются ситуации, когда недосмотренный компонент двигателя в процессе сильного износа рвется и происходит “дружественная” встреча клапанов с поршнями, а это уже как ни странно приводит к капитальному ремонту силовой установки.Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Кроме того, некоторые специалисты по обслуживанию и ремонту транспортных средств утверждают, что цепной механизм сложнее менять, так как необходимо разобрать почти половину мотора. Что же касается ременной передачи, то для замены там нужно только открутить защитный кожух, снять старый ремень и установить новый. Однако стоит учитывать тот факт, что ремень нужно обновлять, как минимум в 3-4 раз чаще, чем цепь.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы


Заметим, что на ресурс цепи напрямую влияет моторное масло, в котором работает компонент двигателя. Как мы знаем цепь функционирует внутри силовой установки, поэтому, чем лучше она смазывается, тем больше будет ее срок службы. Положительным образом на цепной механизм влияет частая замена моторного масла, так как благодаря этим действиям, мы убираем из двигателя ненужный мусор в виде песка и разного рода грязь, которые ускоренно разбивают, а также изнашивают систему газораспределения. Новое моторное масло помогает лучше скользить поршням, что обеспечивает снятие лишней нагрузки с цепного механизма автомобиля.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы


Таким образом, можно уверенно сказать, если мы хотим повысить ресурс цепи ГРМ и ее элементов, то нам просто, как воздух необходимо обновлять моторное масло примерно на 1-2 тысячи километров раньше регламентного срока производителя. Например, автопроизводитель заявляет срок по замене моторного масла 1 раз в 15 тысяч километров пробега, но менять его лучше уже на 13-14 тысячах, а в идеальном варианте на 9-10 тысячах километров пробега. Соблюдая правила по обслуживанию цепного механизма двигателя, цепь будет служить верой и правдой значительно дольше.

2. РЕСУРС ЦЕПИ ГРМ НА АТМОСФЕРНОМ И ТУРБИРОВАННОМ ДВИГАТЕЛЕ

Цепной привод системы газораспределения устанавливается, как на атмосферные, так и на турбированные двигатели. Что касается простых, атмосферных силовых установок, то конкретной информации, которая касалась бы точных сроков замены цепи толком нигде нет. Дек может она вечная? К сожалению вечного, как и постоянного в этом мире ничего не бывает. Однако, как утверждают некоторые автопроизводители машин с атмосферными моторами, ресурс цепи ГРМ, как правило, не ограничен, то есть он закладывается на весь срок службы двигателя, а это не много, не мало, в среднем около 250-350 тысяч километров пробега. Но это не значит, что мы вообще не должны следить за цепью.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы

По мнению автомехаников, если автомобиль имеет пробег в 160-200 тысяч километров, то автовладельцу стоило бы уже прислушиваться к работе мотора на наличие излишнего шума, вибрации и биения. Если имеются эти нехорошие симптомы, то тогда нужно более тщательно диагностировать цепной механизм и при необходимости подтянуть или поменять компонент на новый.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Таким образом, основным диагностическим признаком указывающим на скорый выход из строя цепного привода в атмосферных двигателях является наличие постороннего звука со стороны цепи во время работы двигателя, а не какой то конкретный пробег. Вот поэтому ресурс цепи довольно сильно разнится от производителя к производителю и от владельца к владельцу. Однако существует определенный алгоритм высчитывания приблизительного срока службы цепного привода мотора, который гласит, что если автомобиль обслуживается каждые 15 тысяч километров, то в этом случае цепь оптимально функционирует до 160-170 тысяч километров пробега, а если машина проходит техобслуживание каждые 10-12 тысяч километров, то цепь способна нормально работать до 300 тысяч километров пробега.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы


Таким образом, если мы постоянно следим за своей машиной и не ленимся делать техобслуживание, как можно чаще, то с уверенностью можно сказать, что цепной механизм будет последним узлом в двигателе, который мы поменяем. Однако не все так радужно с турбированными двигателями, особенно от Фольксваген и его моторов “TSI” и “TFSI“, в которых цепь действительно слабая, но это касается в основном силовых установок с объемами в 1.2 и 1.4 литра.

Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Что касается двигателей оснащенных турбонагнетателем, то в этих установках работают другие правила и законы функционирования. Как мы знаем турбомоторы зачастую обладают большим крутящим моментом и усилием, следовательно они мощнее, чем атмосферные собратья. Вот поэтому цепной механизм в таких моторах имеет иной срок службы, как правило, меньший. Основной проблемой двигателей с турбинами является вытягивание цепи, в следствии чего она просто перескакивает на зубец и силовая установка перестает нормально функционировать. Косвенными симптомами, которые указывают на проблемы с цепью ГРМ в турбомоторах являются повышенный расход масла, топлива и троение силовой установки с потерей тяги. В самом крайнем случае, мотор просто перестает заводится.Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Особенно характерны проблемы с растяжением цепи для моторов производства VAG с объемами в 1.2 и 1.4 литра с маркировкой TSI. Дело в том, что с этими двигателями конструкторы сильно просчитались и допустили конструктивную ошибку, которая касается ширины металлического полотна цепи. Почему то ширина цепи в данных моторах оказалось очень узкой. Справочно заметим, что обладатели автомобилей с моторами 1.2 и 1.4 TSI первых годов выпуска получили “подарки” в виде скорой замены цепей. Причем такие замены происходили уже на 30 тысячах километров пробега для моторов 1.2 TSI, а для силовых установок с объемом в 1.4 TSI с мощностью в 122 лошадиные силы, цепь обновлялась на 70-80 тысячах километров пробега. Кроме того, двигатели 1.8 и 2.0 TSI в стороне не остались и также обновляли свои цепи довольно рано, примерно на 110-120 тысячах километров пробега.
Какой ресурс цепи ГРМ? Особенности, конструкция, обслуживание, плюсы и минусы
Как мы понимаем, выше обозначенные пробеги очень тяжело назвать большими, причем даже для современных автомобилей, которые сплошь и рядом делаются маркетологами, то есть одноразовыми. А теперь давайте пофантазируем и представим, как функционировал бы ремень ГРМ в условиях турбомотора. Быстрее всего ремню стало бы уже плохо на 10-15 тысячах километров пробега. Справочно заметим, что если отбросить недоработанные двигатели TSI и TFSI первых годов выпуска и проанализировать нормальные турбомоторы, то получается, что средний ресурс цепи составляет около 150-170 тысяч километров пробега и не более того. Но это все же приблизительные цифры, а вообще нужно читать регламенты производителей, где четко прописан срок службы и частота обслуживания турбированного двигателя.



Видео: “Цепь ГРМ: ресурс, надежность, плюсы и минусы”


В заключении отметим, что при своевременном обслуживании и правильной эксплуатации автомобиля оснащенного цепью системы газораспределения силовой установки, проблем связанных обрывом или растяжением цепной передачи не возникнет, за исключением конструктивно недоработанных моторов. Также справочно заметим, что в случае обнаружения посторонних звуков со стороны цепи ГРМ во время работы двигателя, то рекомендуется незамедлительно обратиться на станцию технического обслуживания для тщательной проверки компонента механизма газораспределения и возможной его замены. Таким образом, если мы обладаем атмосферным мотором, то можно сильно не волноваться по поводу цепного привода, потому что пробеги таких механизмов составляют в среднем около 300 тысяч километров, а вот турбо двигатели – это, в какой то степени, кот в мешке, может повести, а может и нет.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

Цепной ГРМ: как он устроен и как менять цепь

Нет в двигателе элементов более или менее ответственных, но все же есть механизм, неправильная сборка которого может обнаружиться только после окончания монтажа и попытки пуска двигателя. Да, именно попытки – и зачастую неудачной. «Перепрыгни» мастер на один зуб или ошибись хоть в одной метке – и привет, разборка! Хорошо, если привод ГРМ ременной – а если это цепь, которая заключена в корпус и прикрыта крышкой… Но обо всем по порядку.

Зачем нужен привод ГРМ?

Для тех, кто пришел сюда просвещаться, традиционно дадим краткий экскурс в устройство и предназначение газораспределительного механизма. Если говорить вкратце, то его роль – обеспечение связи между открытием/закрытием клапанов и перемещением поршня (а вместе с ним и коленчатого вала), для чего необходимо соединить коленчатый вал с валом распределительным. В смысле передаточного числа соединение это жесткое: оно всегда составляет 2 к 1 – то есть на два оборота коленвала приходится один оборот распредвала.

Вообще, привод ГРМ обеспечивает соблюдение фаз газораспределения. Страшно звучит? На деле все не так уж пугающе, достаточно начать с азов. Двигатели, которые мы рассматриваем – четырехтактные, то есть при их работе постоянно выполняются четыре такта: пуск – сжатие – рабочий ход – выпуск. Фазами же называют моменты открытия клапанов, выраженные в угле поворота коленвала. Да-да, так и пишут: угол открытия впускного клапана – 12 градусов перед ВМТ (верхней мертвой точки, где поршень останавливается перед тем, как пойти вниз). Значит, клапан начнет свое открытие благодаря кулачку распредвала, когда поршень немного не дойдет до ВМТ. Немного – это те самые 12 градусов поворота коленчатого вала. Еще 12 градусов по часовой стрелке – и поршень в ВМТ. Ну а фазы – это график открытия клапанов.

Если на двигателе предусмотрены фазовращатели (например, система VANOS от BMW), то углы этих фаз могут изменяться. Но углы открытия клапанов существуют не в отрыве от системы: в зависимости от них работает система впрыска топлива и система зажигания (если мотор бензиновый). Получается, если при установке привода ГРМ мастер ошибся, то клапан начнет открытие не за 12 градусов, а, например, за 14, но вот впрыск и зажигание сработают в надежде на то, что все верно. Не вовремя открытые и закрытые клапаны станут следствием неустойчивой работы двигателя, а если «перескок» окажется значительным, то и до встречи клапана с поршнем недалеко.

Какие бывают приводы

Существует несколько способов соединения коленчатого вала с распределительным: ременной, цепной, шестеренный и комбинированный (это как раз наш случай). В целом из их описания все уже понятно – по крайней мере, с первыми тремя. В последнем случае зачастую совмещают шестеренный и цепной типы.

У каждого типа привода есть свои достоинства и недостатки. Ремень прост в обслуживании и относительно недорог, цепь более надежна в сравнении с ремнем, но требует смазки, шестерни почти идеальны, но их вес и монтаж при сборке – сущий ад. Комбинируют же разные типы, если необходимо достичь требуемого результата за меньшие средства.

Что может выйти из строя?

Разумеется, у разных типов привода ГРМ возможные неисправности и поломки тоже различаются. Рассмотрим их все по порядку – и начнем с ремня. Самая первая и основная проблема здесь – это износ самого ремня, выраженный в его потрепанности и растяжении. Также возможны срезы зубьев ремня. Ну а вторым «слабым звеном», конечно же, являются ролики – натяжителя и промежуточные. Они так же, как и ремень, изнашиваются, а потому зачастую требуют замены вместе с ремнем. Заодно при замене ремня проверяют и износ зубьев на зубчатых шкивах привода распределительных валов.

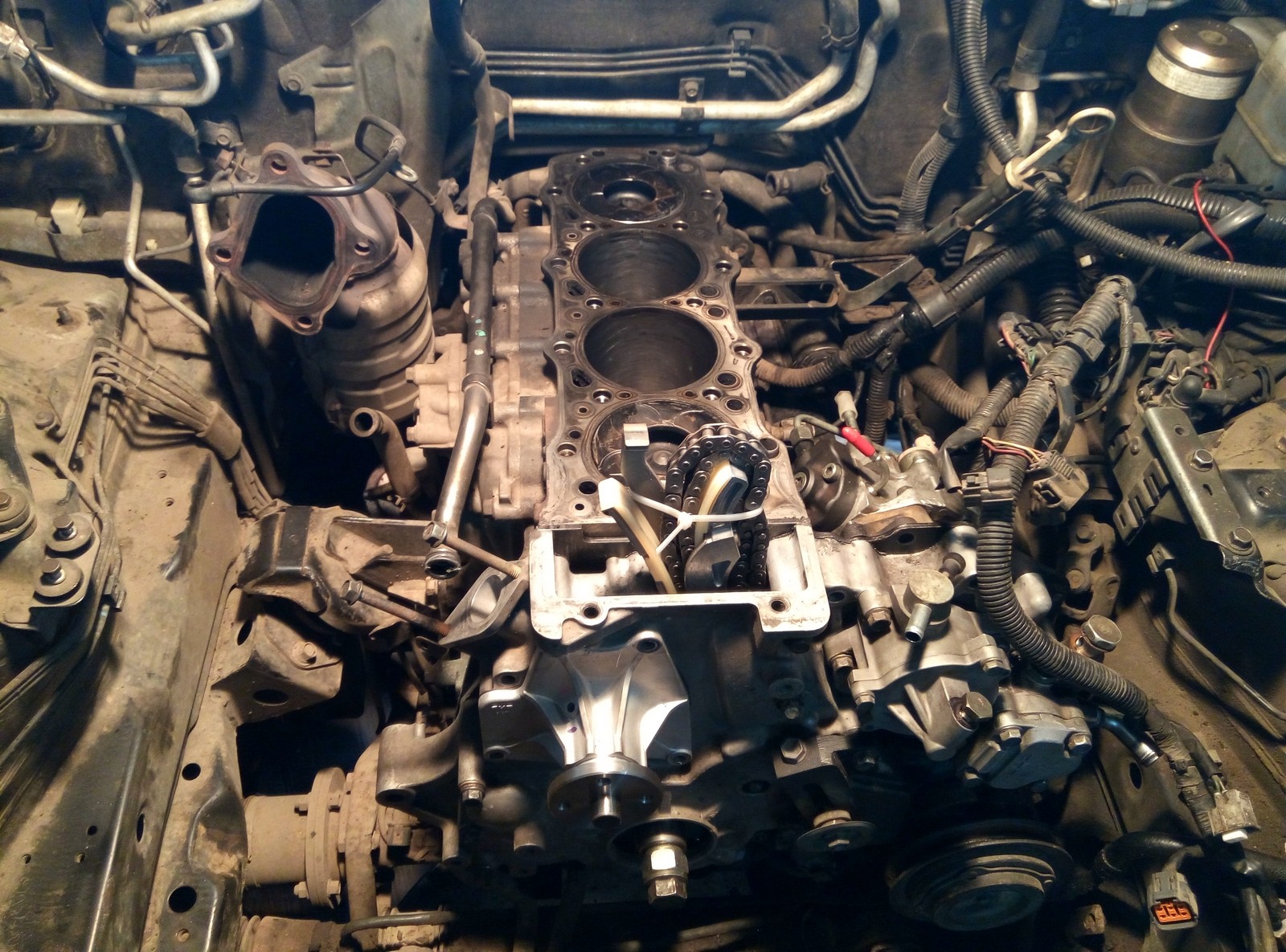

66

Если привод ГРМ осуществляется цепью, то основных вариантов неполадок два: либо вытянулась цепь, либо износились зубья звездочек, либо произошло и то и другое. Наиболее распространенный вариант – первый. В случае замены цепи вместе с ней заменяют башмак натяжителя и успокоитель. Эти две детали необходимы для выравнивания работы цепи. Ведь ремень упругий сам по себе и натягивается за счет собственной эластичности. Цепь таких свойств лишена – а потому, чтобы во время работы и перепадов оборотов звенья цепи не закусило, устанавливается успокоитель, который представляет из себя металлическую пластину с пластиковой рабочей частью, о которую (разумеется, не без смазки) «трется» цепь. Ну а для постоянного натяга цепи установлен натяжитель и башмак, похожий на успокоитель, но закрепленный только с одной стороны (чтобы иметь возможность его перемещения).

Цепь металлическая, а потому требует постоянной смазки. Из-за этого она располагается в корпусе и накрыта металлической крышкой. В некоторых случаях (как в нашем) для улучшения ее смазки дополнительно устанавливают распылитель масла, направленный непосредственно на цепь.

61

Если говорить о ремонтопригодности – то есть о простоте замены цепи, то здесь все зависит от производителя. Например, в Mercedes «любят» заменять цепь без снятия крышки – более того, они указывают это как основной способ замены. Способ этот известен с момента появления цепи и заключается в следующем: с помощью специального приспособления цепь размыкают – вытягивают из одного звена ось. Получается два конца, к одному из которых подсоединяют звено новой цепи, после чего проворачивают коленвал и «прогоняют» новую цепь по кругу, одновременно с этим вытягивая цепь старую. Потом остается только соединить звенья новой цепи осью. Вроде бы ничего сложного – но только в теории. На деле вероятность «перескока на зуб» при таком методе самая высокая.

Регламентированные сроки службы цепи также полностью зависят от производителя: кто-то говорит, что через 150 тысяч километров ее пора менять, а кто-то (Honda, к примеру) заявляет ее ресурс «на весь срок службы двигателя». Бывает, что для улучшения характеристик привод разделяют на две цепи (любят такое в Hyundai). В таком случае замену придется выполнять исключительно со снятием передней крышки.

Шестеренный привод ГРМ – самый древний. Из очевидных преимуществ стоит упомянуть то, что он лишен таких болезней, как у ремня или цепи. В шестернях ничего не растягивается и не расслаивается, зубья не перепрыгивают, натяжитель не нужен… Правда, в этом случае необходимо пристально следить за качеством моторного масла – но это не самое главное. Основная сложность шестеренного привода в том, что если его по каким-то причинам пришлось разобрать, то собрать его обратно с сохранением всех меток будет довольно проблематично. Более того, есть такие двигатели (к примеру, 2,5 TDI от Volkswagen), у которых собрать привод ГРМ или проверить правильность фаз газораспределения без набора специальных приспособлений невозможно! У них просто нет соответствующих меток на шестернях. Так что если у вас двигатель именно этого концерна, и привод у него шестеренный, то прежде чем обращаться за помощью мастера, убедитесь, что у последнего имеется набор спецприспособлений – в противном случае вы просто застрянете на станции.

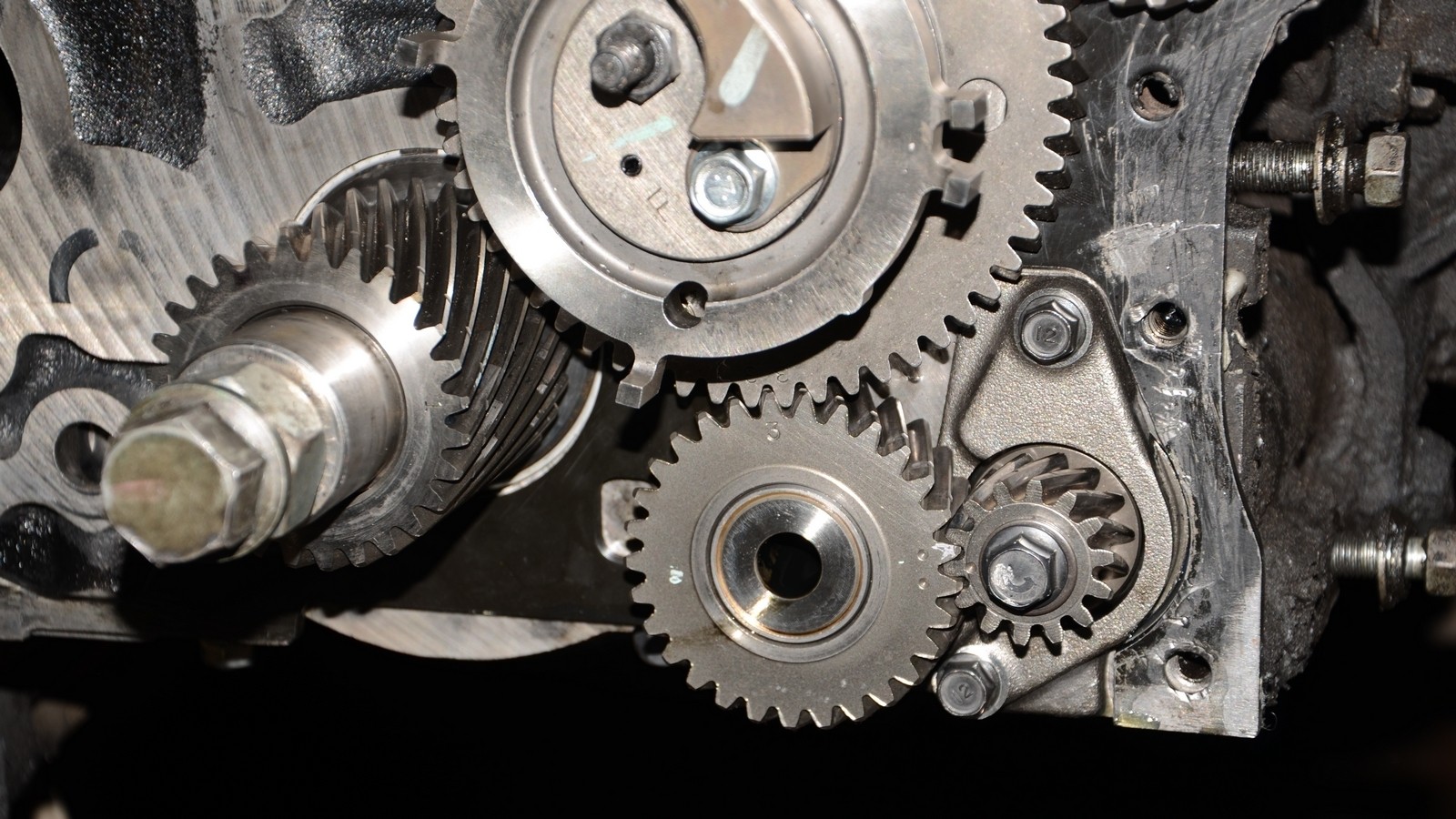

Комбинированный привод: выше уже было указано, что зачастую это шестерни плюс цепь. У нашего «пациента» схема именно такая. Здесь от шестерни коленчатого вала приводятся: шестерня привода распредвала, масляный насос, правый и левый балансирные валы, топливный насос высокого давления, вакуумный насос и насос системы гидроусилителя рулевого управления. Однако, чтобы не громоздить еще больше, конструкторы решили, что распределительные валы лучше подсоединить через цепь – тогда не придется устанавливать дополнительно промежуточные шестерни и усложнять жизнь ремонтникам. Ко всему прочему, при необходимости цепь можно заменить тем дедовским способом, который любят в Mercedes-Benz. К счастью, в Mitsubishi решили не тревожить воображения мастеров и тщательно пометили относительное расположение шестерен друг относительно друга (это будет хорошо видно ниже).

23

Чем хорош описанный тип привода? Тем, что для передачи вращения такому количеству оборудования пришлось бы иметь цепь длиной в несколько метров или ставить несколько цепей (некоторые, правда, так и делают), а это – значительное удорожание в случае ремонта. Кроме того, шестерни все же надежней, и выйти из строя могут только конкретные элементы, например, масляный насос или вакуумный насос, а сами же приводные шестерни – только в исключительных случаях. Что касается проблем с цепью, заменить ее не представит особого труда.

Что проверяют во время капитального ремонта?

С ремнем все предельно ясно: благодаря относительной простоте и дешевизне, дело ограничивается заменой всех деталей – ремня и роликов. В случае, если привод ГРМ цепной, для начала измеряют длину цепи – иногда в заводских руководствах предоставляют данные диаметра обмотанной вокруг звездочки цепи. Сами звездочки проверяют на наличие сколов и износа зубьев: этих параметров достаточно, чтобы понять, требует ли замены цепь.

Если ГРМ приводят шестерни, то при ремонте мастера измеряют зазор в их зацеплении. На валы ставят две шестерни, одну из них блокируют, на один зуб второй устанавливают индикатор и, перемещая ее, замеряют зазор. Если износ чрезмерный – шестерни идут под замену, причем обе. Также проводится визуальная проверка зубьев на износ и сколы: если все в порядке, то шестерня возвращается на свое место. Комбинированный тип привода ГРМ в описании не нуждается – он сочетает в себе диагностику включенных в него типов.

Работа с приводом ГРМ Mitsubishi Pajero Wagon

Всю биографию и характеристики двигателя и модели данного экземпляра мы рассказали в предыдущей статье – напомню лишь, что ему 550 тысяч километров от роду, и «кормили» его исключительно хорошим маслом. Разобрав мотор и разделавшись с ГБЦ, мы приступили к приводу ГРМ.

При разборке механизма обошлось без каких-то особенно интересных процедур, заслуживающих описания, так как таких ответственных моментов, как с головкой блока, вроде выкручивания болтов в определенной последовательности, здесь практически нет. Самое главное при разборке – просто ничего не потерять. Но чистоты информации ради все же уточню, что демонтировать пришлось термостат, водяной насос (помпу), шкив коленчатого вала, компрессор системы кондиционирования и генератор. Остальное, как указывалось выше, приводится шестернями.

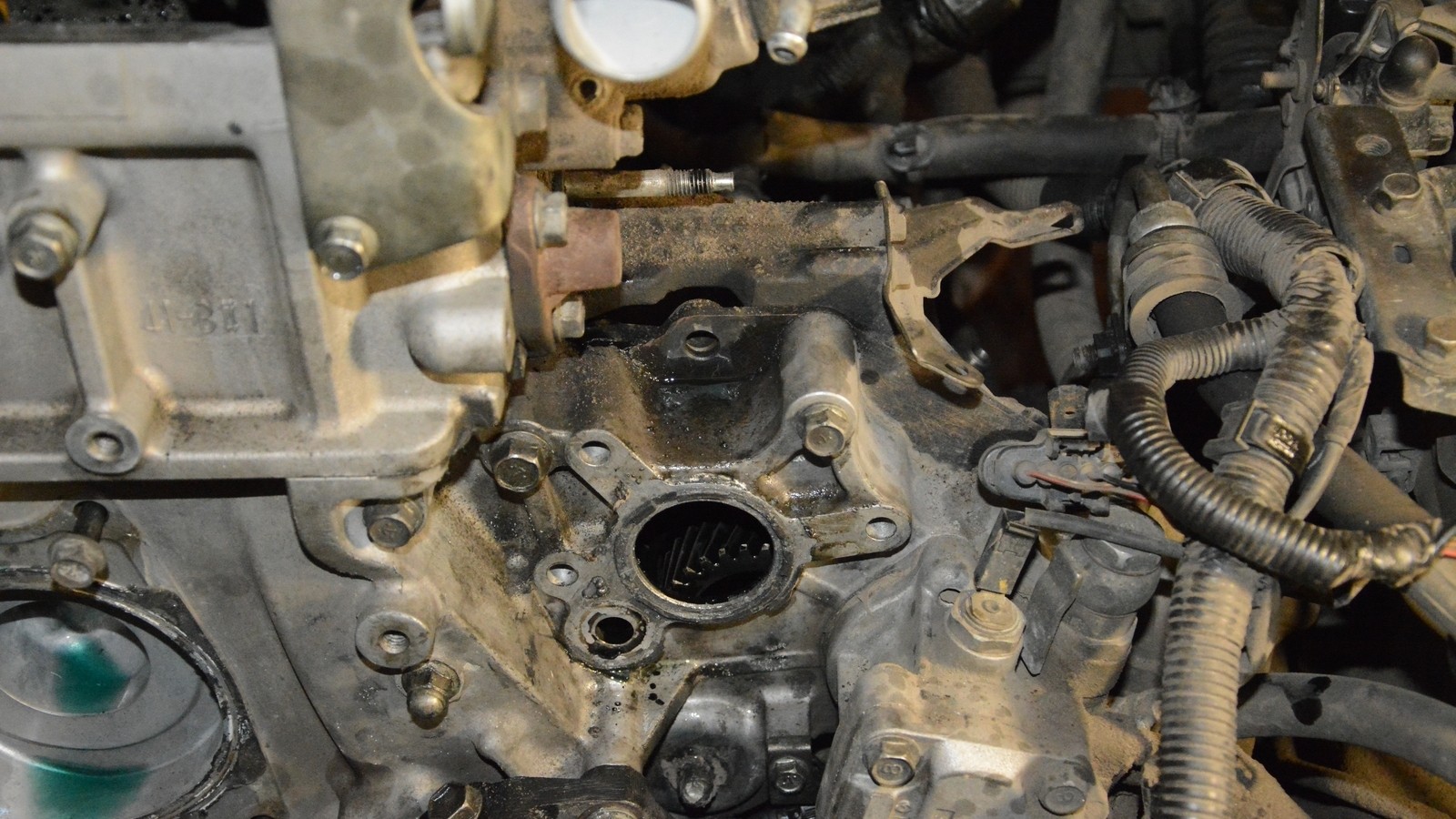

Закончив с вышеперечисленным, мы выкрутили болты крепления и сняли вакуумный насос, а следом за ним и насос гидроусилителя рулевого управления. После этого, изрядно потрудившись, сняли ТНВД. На заметку: вот тут-то часто длина болтов крепления неодинакова, и чтобы избавить себя от ненужной двойной, а то и тройной работы, все болты необходимо помечать. Сняв все лишнее, мы выкрутили болты крепления крышки механизма привода ГРМ и предельно осторожно (так как все установлено на герметике) отделили крышку от блока цилиндров.

63

Добравшись до сути, мы по очереди демонтировали все элементы привода – снятая ГБЦ делает это возможным и куда менее сложным этапом. Цепь даже не стали осматривать и измерять – пробег не оставлял ей шансов, и она сразу отправилась под замену. Все остальное после снятия ушло на мойку и последующий осмотр.

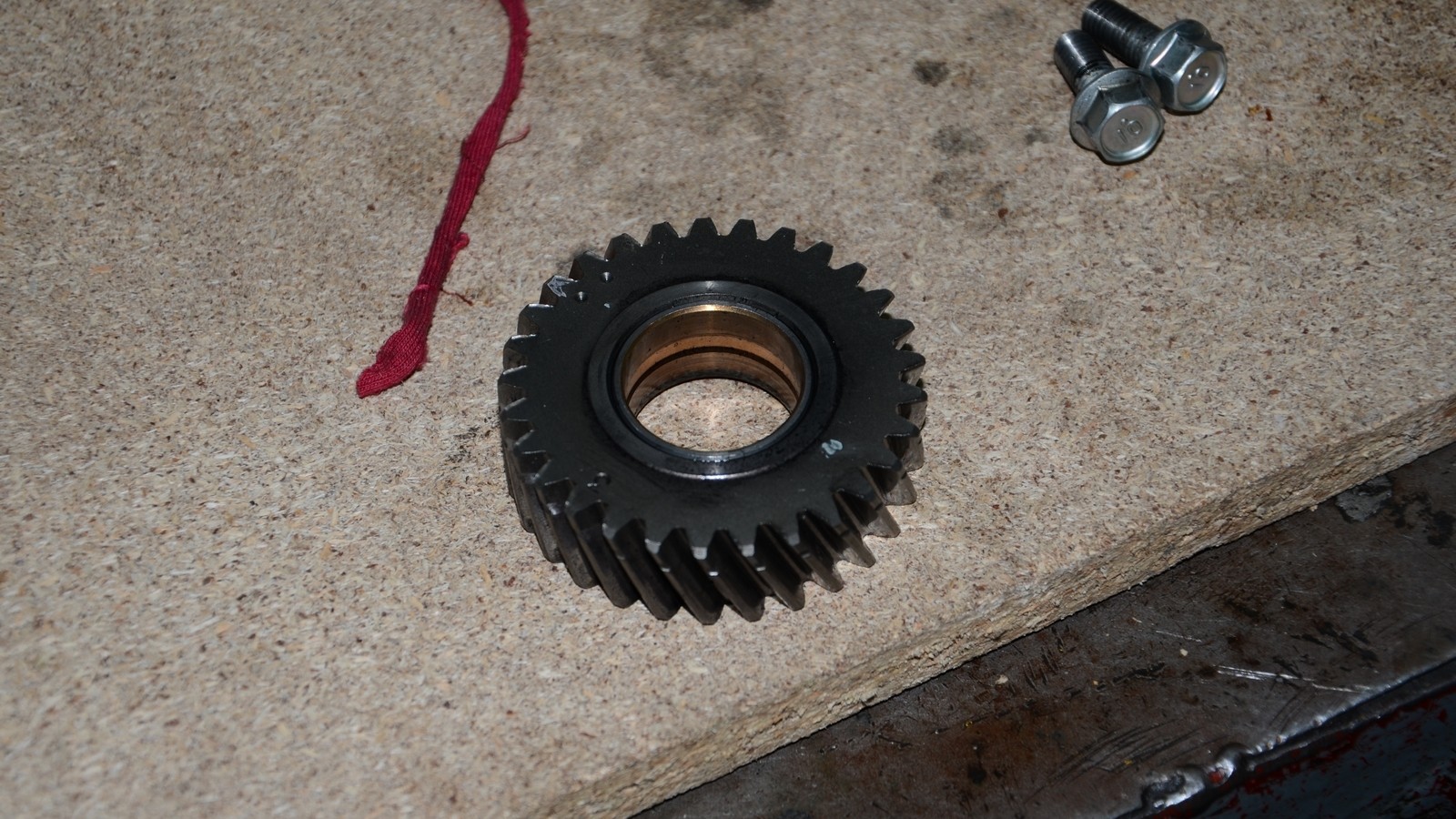

А осмотр этот выявил поразительные способности всех элементов к износоустойчивости – ни сколов зубьев, ни предельных зазоров в зацеплениях.

71

Состояние зубьев и корпуса масляного насоса говорит о том, что мы с мастером будем долго вспоминать используемое масло. Повторюсь: хоть насос и выглядит как новый, на самом деле его просто помыли!

29 30

Между крышкой привода ГРМ и блоком цилиндров установлена специальная пластина, причем довольно массивная. Не вдаваясь в ее изоляционно-укрепляющие функции, ее просто отдали на очистку и мойку.

30 30

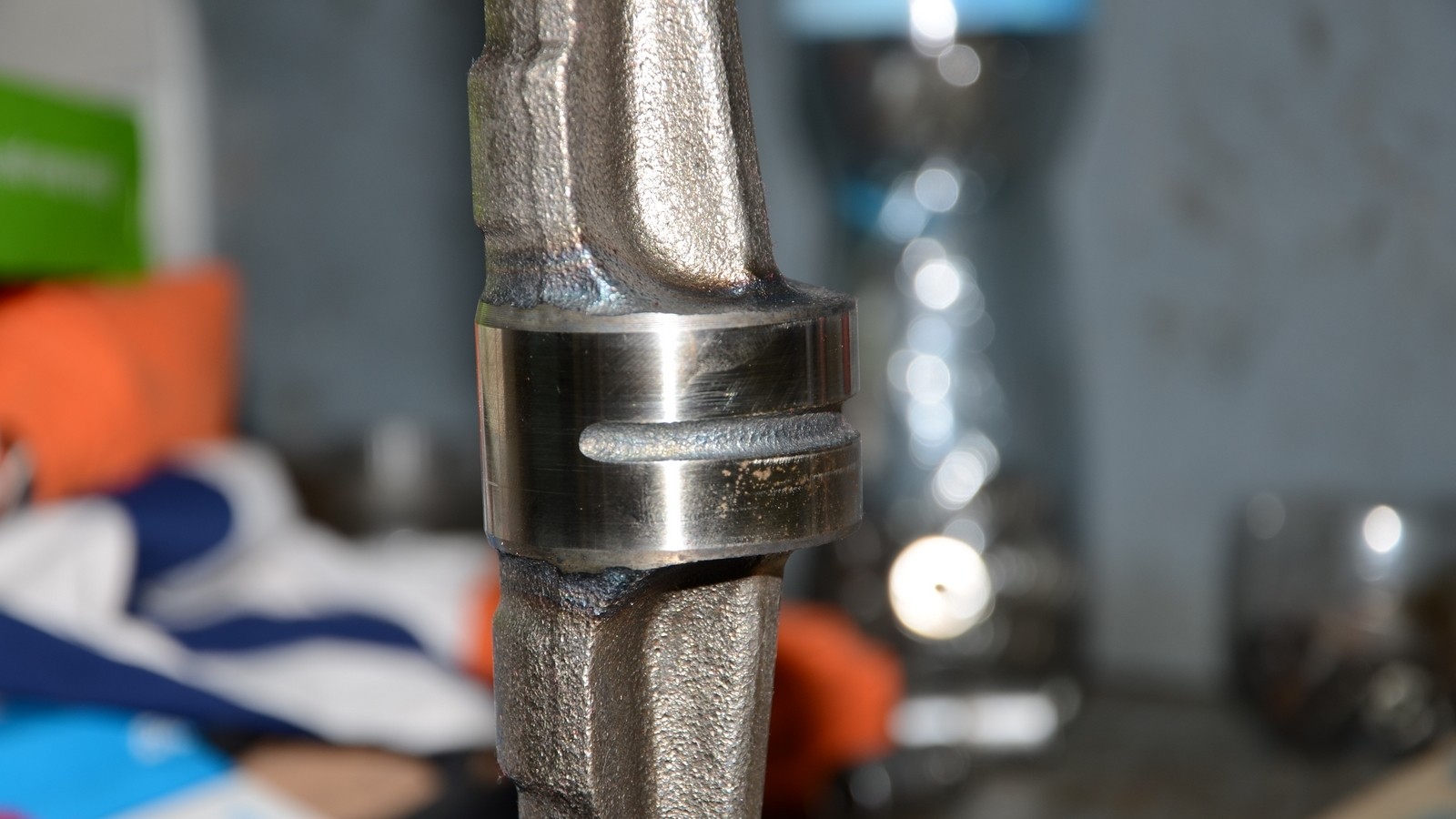

А вот еще одну добрую весть принесла проверка диаметров опорных шеек балансирных валов – здесь все тоже оказалось в порядке. Неудивительно, что не сходящая с лица улыбка хозяина этого «боливара» озаряла сервисную зону в течение всей дефектовки.

21

Сборка по сравнению с разборкой оставила более яркие впечатления. Прежде всего наносим герметик на поверхность той самой промежуточной пластины, ставим ее на блок цилиндров и затягиваем болты ее крепления.

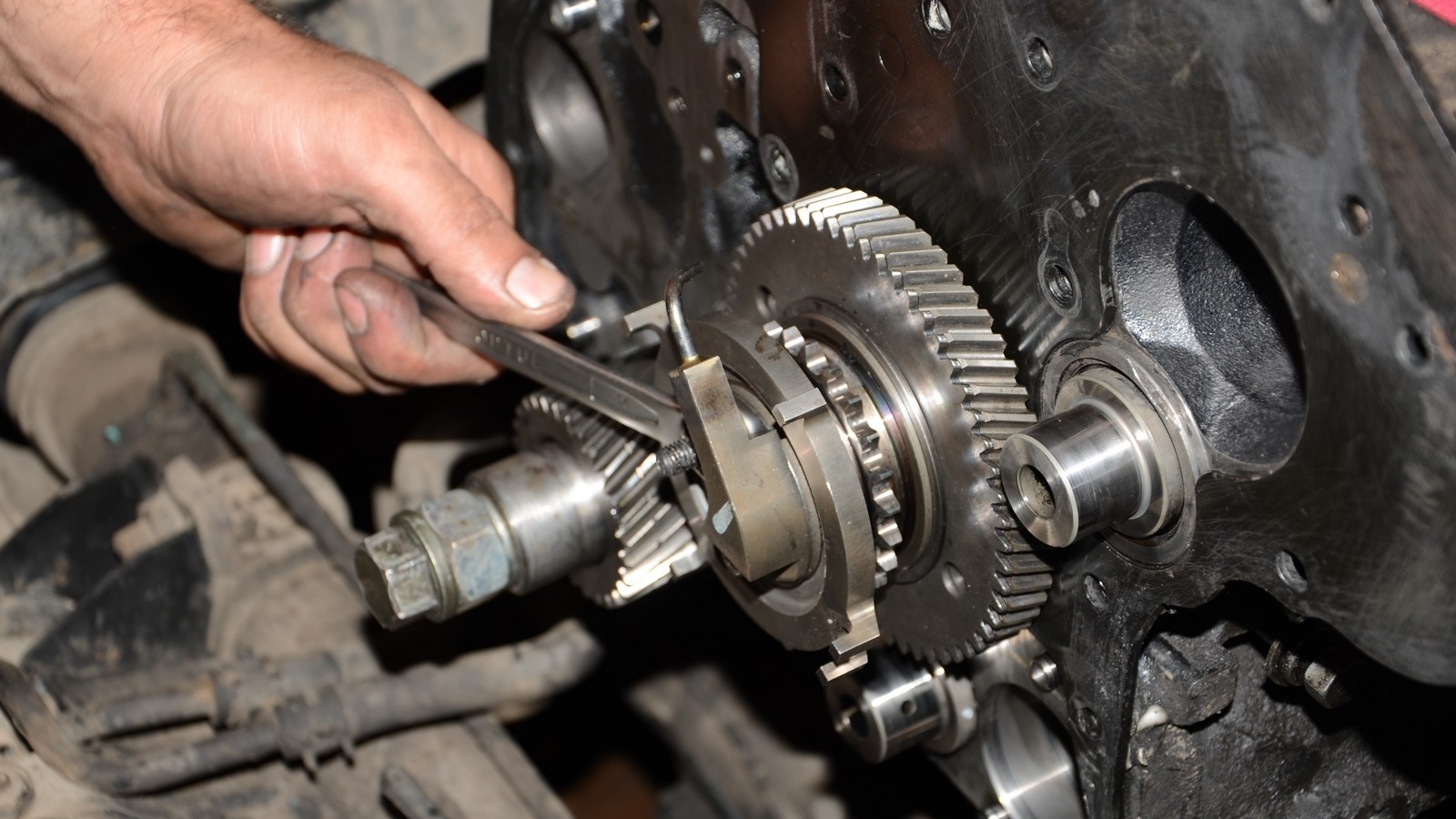

Главный здесь, по сути, коленвал, потому и шестерню ставим на его хвостовик в первую очередь. Надеваем вручную, на шпонку, потом лишь немного ручкой молотка стучим по ней, чтобы усадить окончательно.

Затем совмещаем метки и устанавливаем шестерню привода распредвала. На ней стоит звездочка, на которую будет надета цепь привода распределительных валов.

На оси этой шестерни монтируем масляный распылитель, который дополнительно смазывает цепь.

18

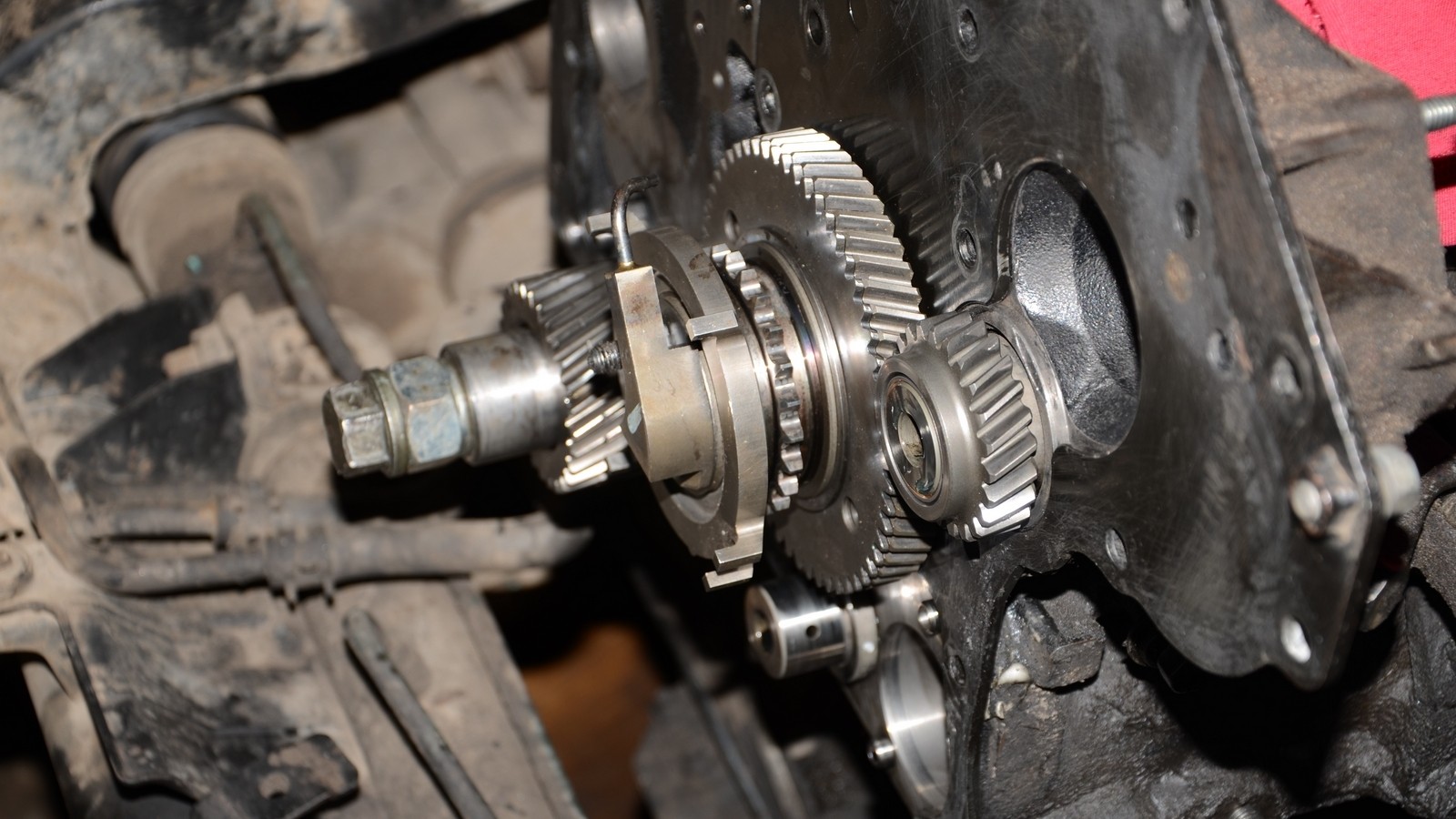

После нее – шестерня промежуточная, от которой будут вращаться шестерни насоса гидроусилителя и вакуумного насоса.

19

Подготовив и установив первый балансирный вал, устанавливаем промежуточную шестерню между шестерней распределительных валов и шестерней балансирного вала. Расположение балансира предельно важно, потому необходимо внимательно устанавливать шестерню, четко совмещая нанесенные метки. Здесь, повторюсь, отдельное спасибо стоит сказать производителю – они ясно видны и заметно облегчают работу.

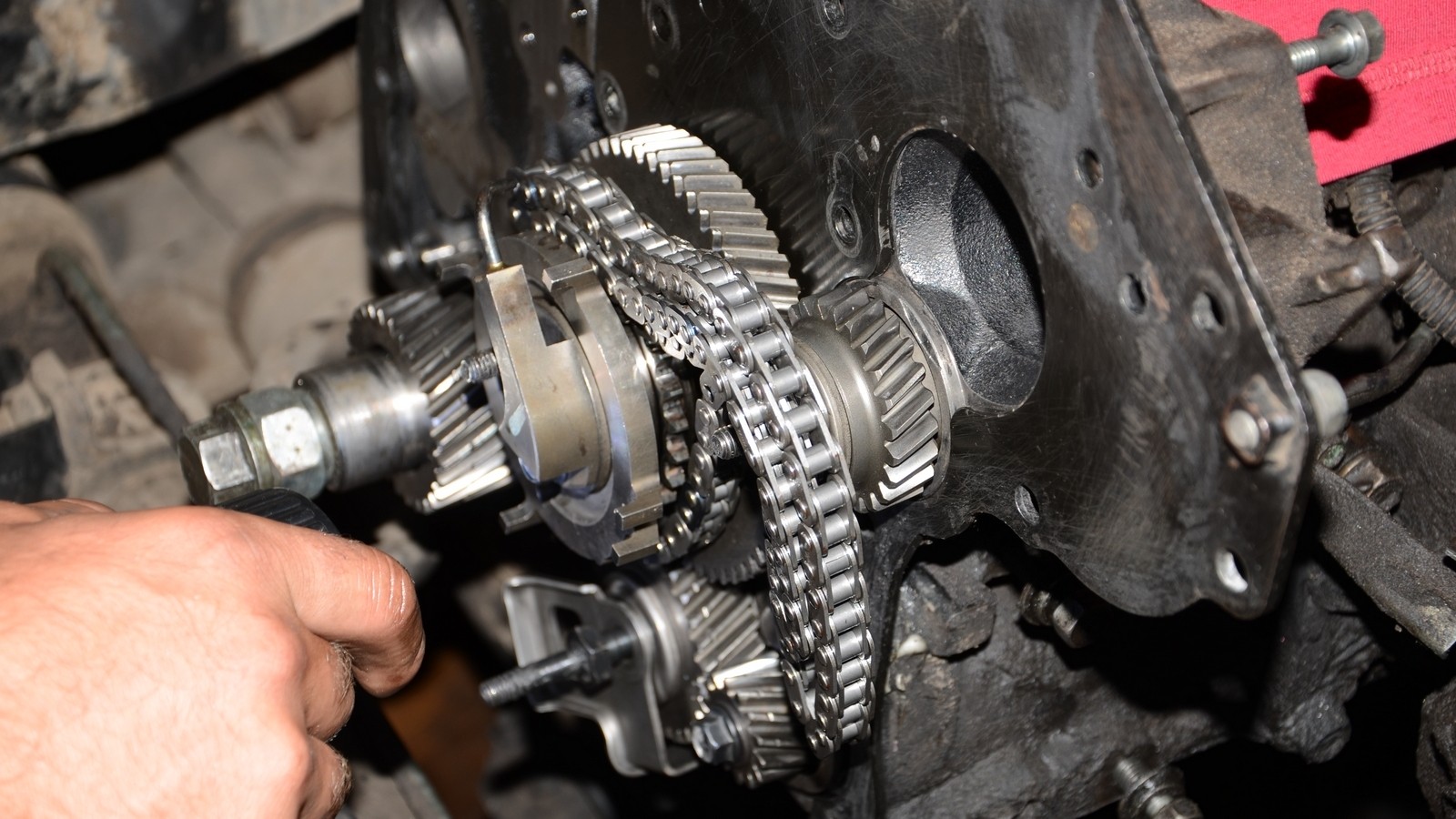

После этого примеряем цепь. На ней тоже есть метки – выкрашенные звенья. Метки эти совмещаются с метками на звездочках. Далее наступает очередь масляного насоса – его разбирали для проверки.

28

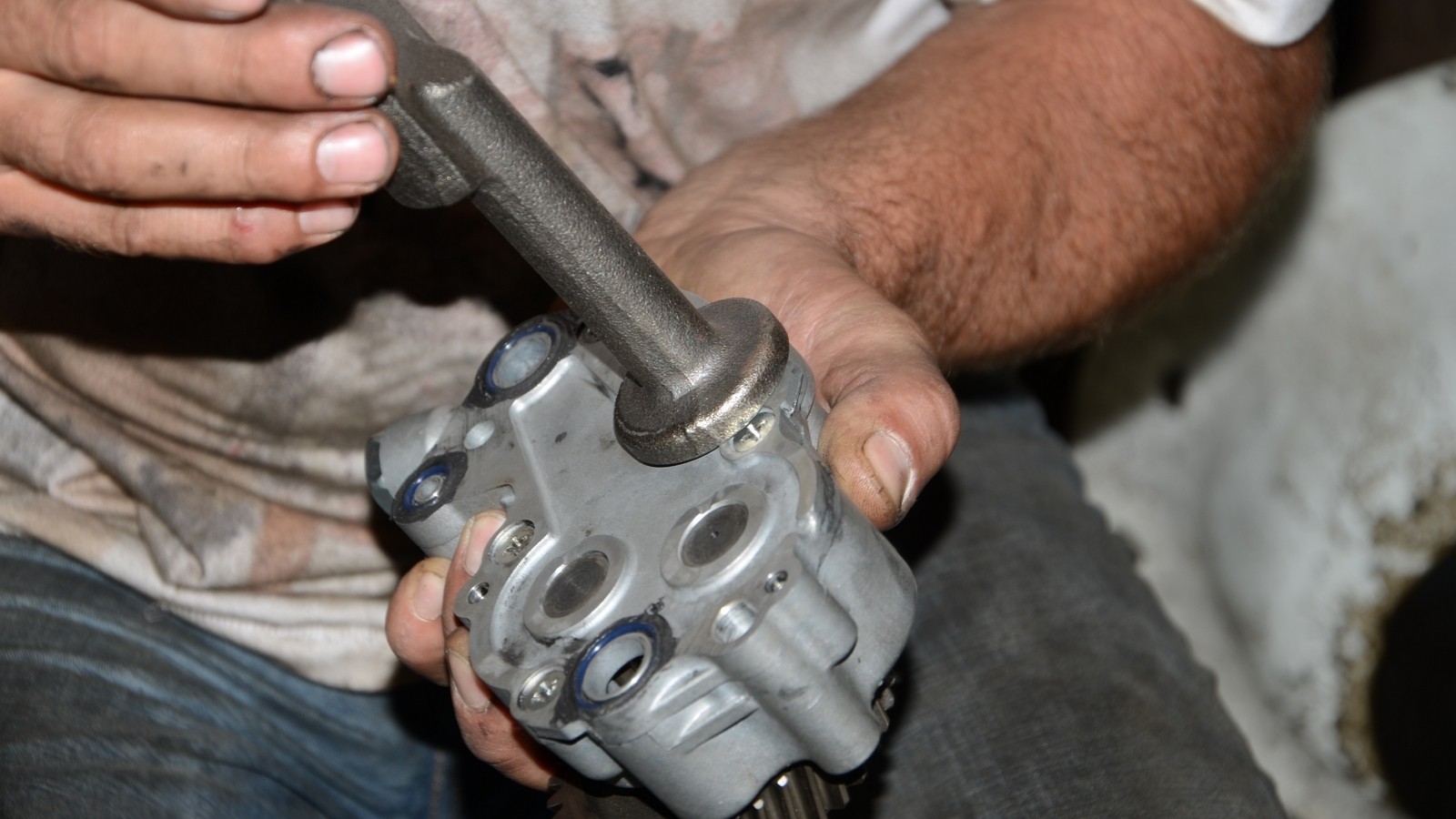

Второй балансирный вал проходит через корпус масляного насоса. Зачем было так делать – вопрос интересный, но ответа на него мы не получим. Ну что ж, так, значит так – ставим шестерню привода балансира и насоса, совмещая метки. Вал занимает место в корпусе насоса, и вся эта сборка ставится мастером в блок цилиндров.

33

Основным параметром насоса является зазор в зацеплении зубьев ведущей и ведомой шестерни – и здесь, как мы помним, проблем не было, и насос собрали. Правда, затем конструкторская мысль почему-то пошла по непонятному для нас пути.

31 32

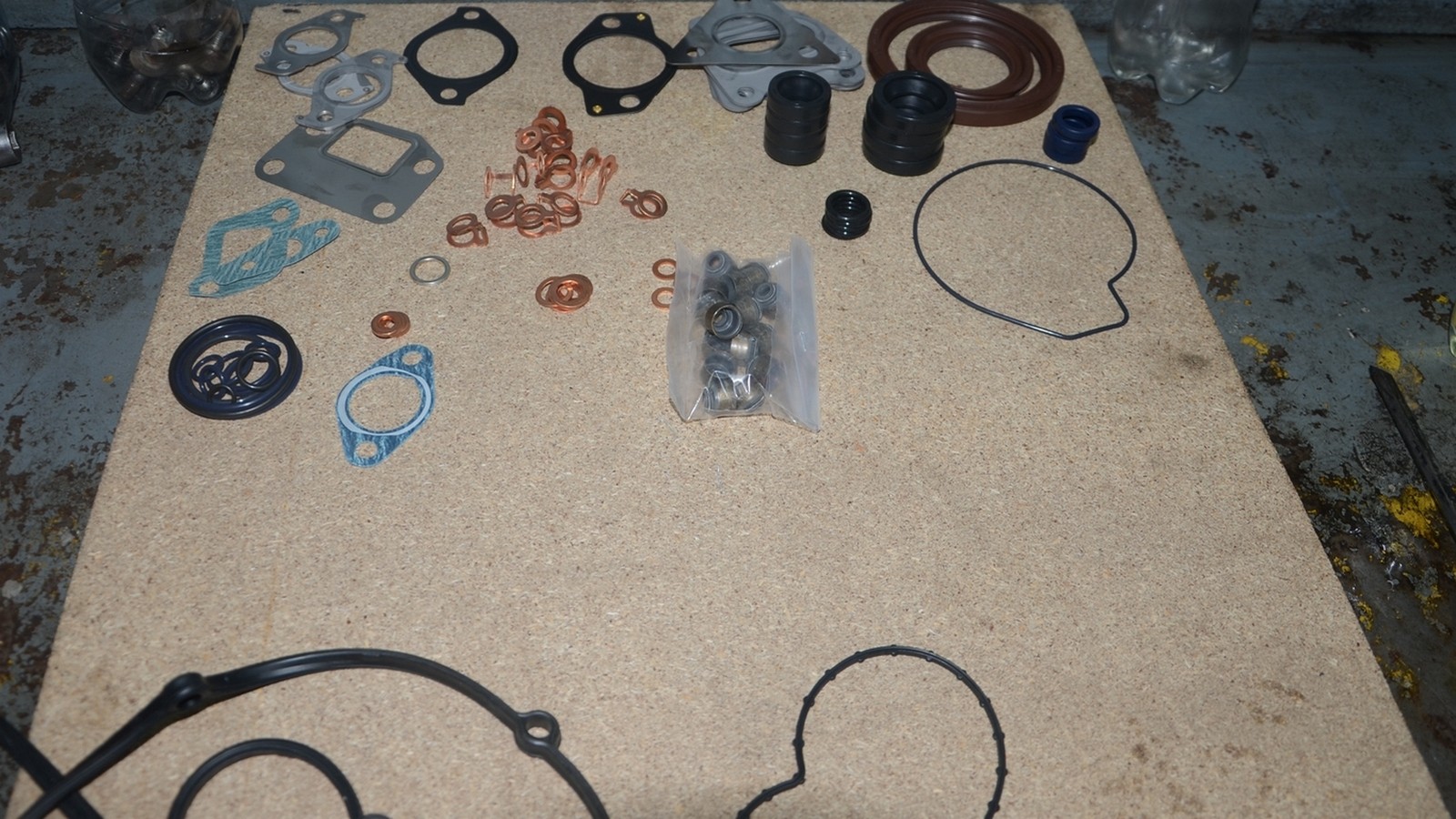

Стоит заметить, что перед «капиталкой» был куплен полный набор прокладок и уплотнителей, в том числе и на масляный насос. Установка же этой сборки отняла немало времени и нервов, так как совместить метки шестерни насоса и коленчатого вала оказалось очень затруднительно.

2

Закончив с этим хлопотным делом, мы поставили на место новенькие башмак натяжителя и успокоитель цепи, затем окончательно поставили цепь и зафиксировали ее пластиковым хомутом.

38

Не без определенных мучений поставили шестерню привода топливного насоса высокого давления – и на этом всё! Все, что могло быть поставлено под крышку — смонтировано!

Теперь пришла очередь крышки. Полюбовавшись чистотой ее поверхности, мы тщательно высушили ее и обезжирили, подготовив к установке. Предварительно на ее привалочную поверхность нанесли специальный герметик. Покрывать им поверхность нужно так, чтобы сам герметик не попал в отверстия – в таком случае есть вероятность ошибиться с моментом затяжки болтов крепления. Еще хуже, если герметик попадет в масляные каналы: он их незамедлительно забьет, и можно «заработать» масляное голодание.

После нанесения герметика крышку поставили на блок цилиндров и равномерно затянули болты крепления крышки – не забыв, что здесь длина болтов может быть разной. Выполнив эту операцию, можно удовлетворенно вздохнуть и сказать, что с ГРМ мы разделались. Остались внешние элементы: новая помпа, насос гидроусилителя и вакуумный насос – но это, как говорится, уже совсем другая история.

После установки головки блока и распределительных валов нужно обязательно проверить, чтобы метки совпадали.

67

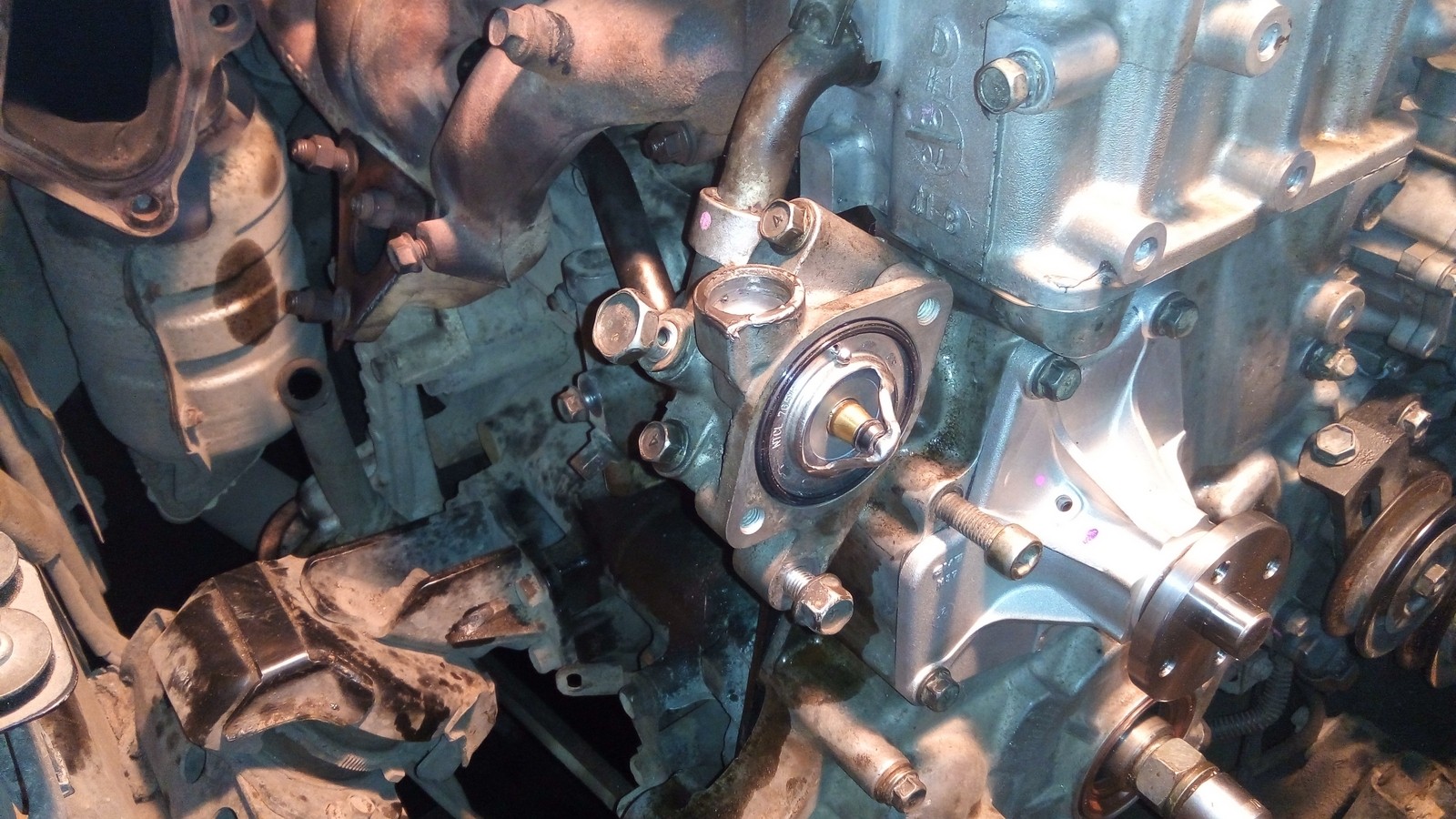

Для этого мы провернули коленвал на два полных оборота и, увидев окрашенные звенья цепи напротив меток на звездочках распредвалов, окончательно выдохнули с облегчением. Эта проверка, кстати, применима ко всем типам приводов: после полной сборки надо провернуть коленвал на два полных оборота, и упаси вас, если метки «поплывут» – значит, сборка была нарушена, и придется все разобрать и собрать по новой. В нашем случае все ожидаемо оказалось в порядке – осталось лишь поставить на место новые термостат и генератор (их профилактически заменили), а также все снятое навесное оборудование.

72

На этом работа по переборке газораспределительного механизма была закончена. В следующей части мы расскажем вам о том, каких работ потребовал блок – хотя там, надо признать, все оказалось еще лучше.

Опрос

Приходилось ли вам ремонтировать ГРМ на своем автомобиле?

Всего голосов:

какой привод ГРМ лучше? — журнал За рулем

В среде автолюбителей никогда не утихнут споры, какой привод газораспределительного механизма предпочтительнее: ременный или цепной? Еще раз разбираемся в проблеме и собираем воедино все аргументы за и против.

Вначале были шестерни

Начнем с истории вопроса. На заре создания двигателей внутреннего сгорания самым простым и логичным был привод распределительного вала с помощью шестерен. Нужно, чтобы распредвал вращался вдвое медленнее коленчатого вала, а потому две шестерни с числом зубьев, относящимся как 1:2, представлялись идеальным решением. Схема с шестеренным приводом обладает самой высокой надежностью. Недаром на знаменитом танке Т-34 устанавливался двигатель В-2, у которого не только привод клапанов, но и всех вспомогательных агрегатов осуществлялся шестернями. Предвоенные, да и некоторые послевоенные легковые автомобили отечественного производства также имели шестеренный привод ГРМ с нижним расположением распредвала.

На цепь его!

Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами. Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях. Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.

Шестеренный привод ГРМ сохранился на современных V-образных многоклапанных моторах. Это стало возможным потому, что распредвалы, расположенные в развале V-образного блока цилиндров, находятся относительно близко к коленчатому валу.

Шестеренный привод ГРМ сохранился на современных V-образных многоклапанных моторах. Это стало возможным потому, что распредвалы, расположенные в развале V-образного блока цилиндров, находятся относительно близко к коленчатому валу.

Впервые на массовом отечественном двигателе цепной привод появился на москвичовском двигателе УЗАМ-412, разработанном в первой половине 60-х годов прошлого столетия. А вскоре началось триумфальное шествие Жигулей, на которых вплоть до начала восьмидесятых безраздельно господствовал цепной привод распредвала.

Отмечу, что при использовании цепного привода всегда возникают сложные колебания системы, вызванные неравномерностью работы цепи. Для гашения этих колебаний мотористам приходится устанавливать успокоители в виде пластмассовых (иногда стальных обрезиненных) пластин. При этом цепь необходимо натягивать. Делать это приходится и сразу после сборки мотора, и в процессе эксплуатации в связи с удлинением (вытяжкой) цепи.

Откуда берется «вытяжка»? Интересный вопрос. Конечно, не может быть и речи об удлинении под нагрузкой каждой отдельной пластинки, составляющей цепь. Рассчитать на прочность эти элементы проще простого. Удлинение цепи происходит при износе, увеличении зазора в каждом шарнире, а их, как правило, больше сотни. Соответственно, и суммарная длина цепи может расти на несколько миллиметров по мере износа.

Ранние импортные и описанные выше отечественные двигатели имели механические натяжители с пружиной, обслуживаемые при каждом ТО. При этом цепи на наших моторах (напомню, двухрядные) ходили при должном обслуживании немногим больше 100 000 км. Далее тольяттинские моторостроители на много лет прекратили разрабатывать новые конструкции с цепным приводом, и только при модернизации старого доброго двигателя рабочим объемом 1,7 л для Chevrolet Niva и Lada 4x4 немного изменили конструкцию. Вместо двухрядной применили однорядную цепь, снабдив ее гидравлическим натяжителем. Замечу, что при равном качестве материалов ресурс однорядной цепи меньше: ведь в двухрядной цепи поверхностей пластин, взаимодействующих с валиками, минимум три, а в однорядной — только две.

Вот такой узкой стала цепь на нынешних вазовских полноприводниках.

Вот такой узкой стала цепь на нынешних вазовских полноприводниках.

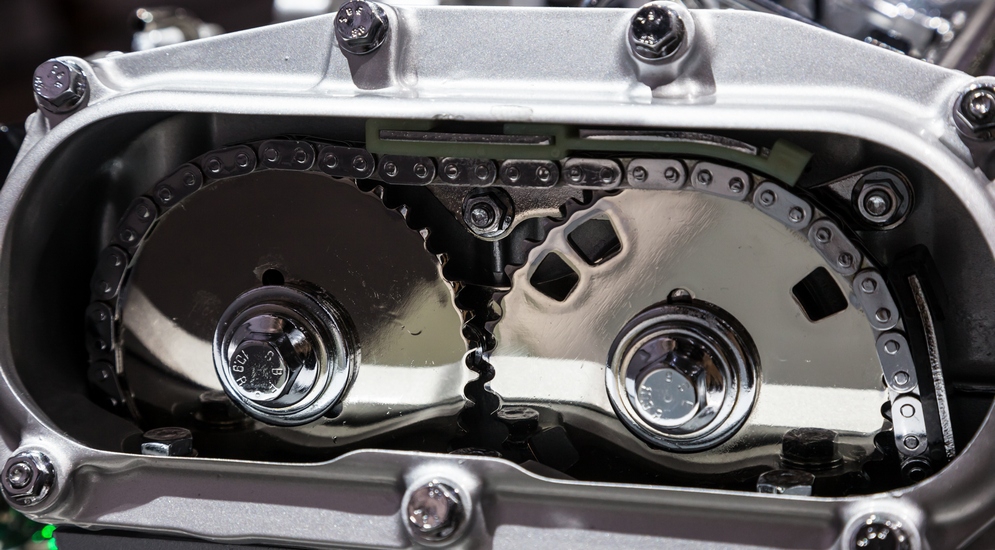

Мировое моторостроение меж тем перешло на зубчатые цепи, что позволило снизить шум и износ. Достигнут такой эффект благодаря тому, что количество пластин, работающих в паре с валиками цепи, увеличено до четырех даже в самых простых конструкциях. Вторым фактором, продлившим срок службы цепей и сделавших их необслуживаемыми, стало применение гидравлических натяжителей. Такие устройства обеспечивают постоянное необходимое натяжение цепи, особенно если снабжены храповым механизмом, который уже не отдаст обратно отвоеванную у цепи слабину.

Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения.

Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения.


В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса.

В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса.


На оппозитных двигателях конструкторы тоже применяют цепной привод.

На оппозитных двигателях конструкторы тоже применяют цепной привод.


Да, кстати, вы в курсе, что на народном любимце Логане стоит цепь? «Нет, неправда, автор сошел с ума! Там ремень!» — скажете вы. А вот и нет. Масляный насос на этом достойном двигателе действительно приводит небольшая цепь.

Явление ремня народу

Материалы по теме

До поры до времени неметаллические материалы использовались в двигателе только в виде прокладок или сальников. Как вдруг в середине пятидесятых годов прошлого века американцы впервые наладили привод распредвала резиновым ремнем. Конечно, это был не такой ремень, который крутит генераторы и компрессоры кондиционера. Во-первых, требовалось синхронное вращение валов, то есть должно быть исключено проскальзывание ремня, а во-вторых, прочность ремня и его зубьев должны обеспечивать работоспособность двигателя в течение длительного срока.

На просторах нашей Родины ремень появился впервые на двигателе ВАЗ-2105. Заводчане изменили конструкцию двух базовых деталей — блока цилиндров и его головки, чтобы не отставать от мирового прогресса автомобилестроения. Ремни ходили не очень долго, являлись приличной головной болью для хозяев, но их обрыв не был фатален для мотора. Конструкция предусматривала, что при любых взаимных положениях коленчатого и распределительного валов встречи клапанов с поршнями не происходило. Иными словами, даже в дороге — заменил ремень и езжай дальше. Правда, такой мотор выпускали не очень долго.

С появлением переднеприводного семейства ВАЗ ремень стал основным типом привода ГРМ. Были в линейке новых моторов и «втыковые», и «невтыковые» модели и их модификации. Но постепенно требования к мощности и экологии привели к необходимости даже восьмиклапанный двигатель сделать по конструкции втыковым. А у шестнадцатиклапанников подобная конструкция была изначально.

Натяжной ролик и поверхность зубчатого ремня двигателя Приоры. Объявленный ресурс ремня — 200 000 км. Посмотрим...

Натяжной ролик и поверхность зубчатого ремня двигателя Приоры. Объявленный ресурс ремня — 200 000 км. Посмотрим...

Но русского умельца так просто современными евронормами не возьмешь. Сейчас в продаже есть поршни, предотвращающие встречу клапанов при обрыве ремня — и к восьми-, и к шестнадцатиклапанникам. О чем это говорит? О том, что ремни-то, похоже, рвутся, как и прежде, ну а спрос рождает предложение. К слову, для импортных двигателей я таких поршней в продаже не встречал.

инструкция по монтажу и натяжке + 3 совета

Цепь ГРМЦепь ГРМ

Содержание статьи

Признаки неисправности ГРМ

Признаки неисправности ГРМПризнаки неисправности ГРМ

Внешние признаки неисправности ГРМ и их причины представлены ниже.

  1. Слышен металлический стук в головке блока цилиндров на малых и средних оборотах двигателя. Снижается мощность двигателя. Такие неисправности возникают вследствие нарушения теплового зазора клапанов и износа подшипников и «кулачков» вала, который носит функцию распределителя.
  2. Металлический стук в головке блока цилиндра поступает из холодного двигателя. Мощность двигателя при этом также снижена. Такое возникает из-за неисправности гидрокомпенсаторов.
  3. Слышен шум в районе привода распределительного вала. Слышны хлопки в глушитель. Причину ищите либо в износе цепи привода, либо в износе зубчатого шкива привода.
  4. Выпускаемые отработанные газы имеют нехарактерный синий оттенок. Уровень масла в картере двигателя снижен. Мощность двигателя снижена. Это происходит из-за износа маслоотражающих колпачков, стержней клапанов и направляющих втулок. Причина также может крыться в повреждении кривошипно-шатунного механизма.
  5. Слышны звонкие металлические звуки при разгоне автомобиля. Двигатель работает с перебоями. Это происходит из-за образования и оседания нагара на клапанах, неисправности кривошипно-шатунного механизма и использования топлива сомнительного качества.
  6. В работе холодного двигателя происходят кратковременные провалы. Мощность двигателя снижается. Двигатель очень быстро и сильно перегревается. Причиной является снижение упругости, поломка и зависание клапанов.

Наиболее серьёзной неисправностью ГРМ является зависание клапанов. Это часто приводит к поломке всего двигателя. К счастью, эта неисправность в современных автомобилях учтена и встречается довольно редко.

Неисправности гидрокомпенсаторов заслуживают отдельной темы. Если вы используете слишком жидкое или грязное густое масло, то гидрокомпенсатор перестаёт устранять зазоры в ГРМ. Это приводит к заклиниванию гидрокомпенсаторов.

Нарушение теплового зазора на двигателях с регулируемым зазором может произойти не только из-за износа подшипников, но и из-за некорректной регулировки зазора.

Диагностика неисправностей ГРМ сложна из-за схожести их признаков. Диагностика чаще всего проводится путем снятия крышки головки блока цилиндров и осмотра элементов конструкции.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой рассказывается о том, как происходит замена ремня ГРМ.

Последствия обрыва цепи ГРМ

Последствия обрыва цепи ГРМПоследствия обрыва цепи ГРМ

Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.

Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.

Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.

Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.

Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.

Срок службы цепи ГРМ

Ресурс цепи ГРМ вовсе не бесконечен и имеет вполне конкретные временные рамки. Установлено, что средний срок службы цепи ГРМ составляет от двухсот до четырёхсот тысяч километров пробега автомобиля. Цифры сильно зависят от стиля вождения автомобиля. Если стиль вождения агрессивный или автомобиль часто передвигается по плохому дорожному покрытию, то срок службы может существенно сократиться. Также установлено, что двухрядные цепи новых японских и немецких автомобилей способны сохранять прочность на протяжении 400 — 500 тысяч километров пробега.

Замена цепи ГРМ

Необходимые инструменты и материалы

Необходимые инструменты и материалыНеобходимые инструменты и материалы

Существуют однорядные и двухрядные цепи ГРМ. У обоих типов есть преимущества и недостатки. Однорядная цепь добавляет немного мощности двигателю и способствует уменьшению шума. Двухрядная цепь шумит сильнее, но она и более надёжная. Количество звеньев также играет важную роль. Если вы устанавливаете новую цепь на старенький ВАЗ-2102 с силовым агрегатом объёмом до 1,3 литра, то цепь будет иметь 114 звеньев. Для более поздних моделей ВАЗ цепь будет иметь 116 и более звеньев. И так далее, по мере увеличения объёмов.

Выбирая цепь, стоит учитывать и ряд других факторов:

  1. Приобретайте цепи ГРМ только у официальных торговых представителей, избегая разного рода торговцев запчастями.
  2. Цепь ГРМ — это не та деталь, на которой стоит экономить. Между стоимостью и надёжностью однозначно выбирайте второе.
  3. Тщательно осмотрите приобретаемую цепь на предмет заводского брака. Брак может проявляться в люфте между звеньями, сгибов, наличие мелкого сора в натяжителе цепи и т. д.

Для самостоятельной замены и натяжки цепи ГРМ вам потребуются следующие инструменты:

  • шестигранный ключ на 6 миллиметров;
  • головки на 12, 13, 14 граней;
  • зубило и маленький молоток;
  • ветошь;
  • вёдра для жидкостей;
  • динамометрический ключ;
  • разводной ключ;
  • деревянный брусок;
  • обезжириватель и герметик;
  • собственно, цепь.

Снятие цепи

Снятие цепи ГРМСнятие цепи ГРМ

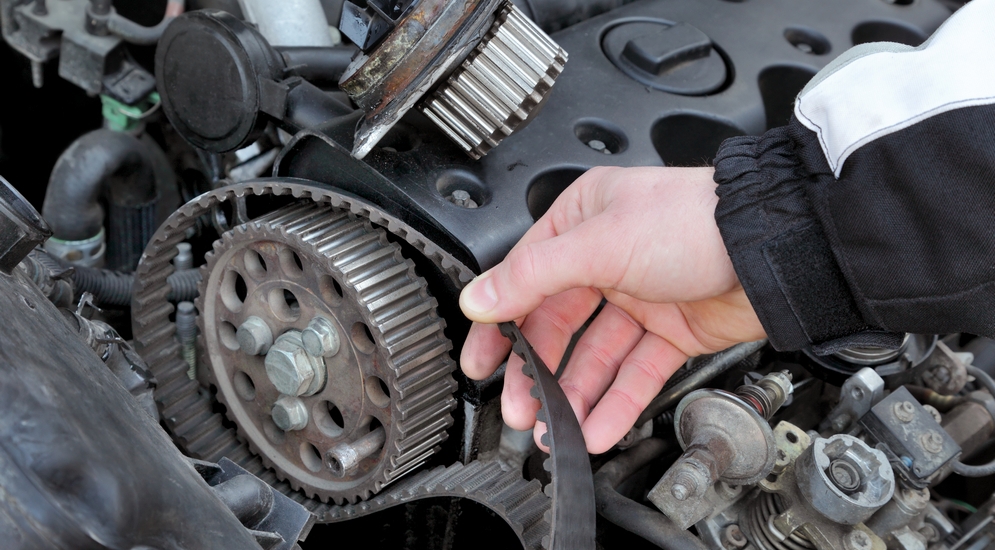

Перед установкой новой цепи ГРМ необходимо аккуратно снять старую. В некоторых случаях требуется снятие верхней крышки двигателя. Демонтаж начинается со снятия и выкручивания катушек зажигания проводов. Далее снимаются воздушные шланги с крышки клапанов, а затем — правая подушка двигателя. Отвинчивается пробка и моторное масло сливается в подготовленные вёдра. Необходимо полностью слить масло и снять фильтр. Потом таким же образом сливается антифриз из радиатора. Затем радиатор демонтируется, снимается хомут подводящего патрубка и ремень привода генератора.

Далее следует приступать к демонтажу головки блока цилиндров. Её крышка зафиксирована четырьмя винтами. Откручиваются винты и убирается вентилятор. Откручивается поддон двигателя (для этого снимите глушитель) и ослабляются винты, крепящие шкив помпы. Находится место между боковой частью картера и коленчатым валом. Сюда помещается деревянный брусок. Затем снимается шкив коленчатого вала, а затем — шкив помпы. Под этим шкивом расположена прокладка, которую тоже необходимо снять. Масляной насос тоже временно демонтируется. Далее происходит непосредственно демонтаж цепи.

Для начала снимается успокоитель цепи. Затем снимаются натяжитель и планка. Далее нижняя планка надевается на шпильку и снимается цепь. С помощью отвёртки снимется нижняя шестерня. После снятия вы можете сравнить новую и старую цепи: у первой цепи длина должна быть чуть больше.

Установка новой цепи

Перед монтажом новой цепи, необходимо тщательно смазать её маслом. Процесс сборки повторяется в обратной последовательности. Все детали подвергаются чистке. Для очищения боковой части двигателя используются ветошь и обезжириватель. Метка на устанавливаемой цепи должна совпадать с обозначениями на шкивах.

После установки боковина двигателя смазывается герметиком, далее закручиваются болты, выполняющие крепление крышки. Подождите, пока герметик высохнет и произведите весь обратный монтаж.

Регулировка натяжения цепи

Регулировка натяжения цепи ГРМРегулировка натяжения цепи ГРМ

Этот процесс необходим для того, чтобы частично устранить лишний шум.

Выполняя регулировку, важно не оставлять вмятины и царапины, в которые потом может забиться грязь. Чтобы избежать этого, сделайте или купите лёгкий коврик и стелите его на крылья автомобиля перед началом работы.

Для регулировки понадобятся: пусковая рукоятка, ключ для фиксирующей гайки натяжителя цепи и плоскогубцы.

Регулировка проводится следующим образом:

  1. С помощью ключа диаметром 13 миллиметров ослабляется колпачковая гайка натяжителя.
  2. С помощью пусковой рукоятки коленчатый вал поворачивается на полтора оборота. В результате ослабления фиксирующей гайки, пружины натяжителя, действующие на башмак с вулканизированной резиновой подкладкой, через плунжер установят автоматически корректное натяжение цепи. Автомобиль должен быть установлен на удобную для работы ровную площадку, а колёса должны быть зафиксированы упорами. Рычаг КПП должен быть переведён в нейтральное положение. Далее производится регулировка цепи.
  3. Затягивается фиксирующая гайка.
  4. Снимается пусковая рукоятка.

Довольно часто шум цепи привода распределительного вала особенно выделяется при малых оборотах двигателя. В таком случае операция регулировки нуждается в повторении.

Что нужно знать при замене цепи ГРМ?

Замена цепи ГРМ — ответственный процесс. Как правило, в двигателях с цепным приводом ГРМ расположение цепного привода может быть передним или задним. В первом случае производится установка привода с той стороны, где находится приводной элемент. Во втором — привод расположен со стороны коробки передач. Переднее расположение привода цепи чаще всего встречается на автомобилях, так как ремонт и обслуживание такого привода гораздо проще.

Как утверждают производители, приводной элемент чаще всего разрывается в результате несоблюдения условий, которые прописаны в руководстве по эксплуатации автомобиля. Цепь ГРМ непосредственно связана с натяжителем. Натяжитель может выходить из строя в случае, если используется некачественное моторное масло. Его срок службы зависит также и от давления в смазочной системе. Со временем давление в этой системе снижается, и цепь не будет натянута корректно. Для этого также существует регулировка натяжения.

После всех монтажных операций проверяется работа двигателя. В случае сохранения признаков неисправностей, следует проверить детали на износ. Например, причиной сохранения лишнего шума может быть износ успокоителя и т.д.

Заключение

С заменой цепи ГРМ вы будете сталкиваться крайне редко, если автомобиль будет эксплуатироваться должным образом. В случае, если замена всё-таки необходима, вы можете провести её самостоятельно, обязательно соблюдая все вышеперечисленные условия и технику безопасности. Удачи и лёгких дорог!



Пожалуйста, оцените этот материал!

Регулировка натяжения цепи ГРМ Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Эволюция ГРМ: шестерни, цепь и ремень

Любите спорить на автомобильную тему и рассуждать, что лучше — ремень или цепь? Ничто так не придает спорщику значимости, как знание истории развития механизмов! Мы расскажем вам о том, как появились и ушли в небытие разные приводы ГРМ.

Два слова о ГРМ

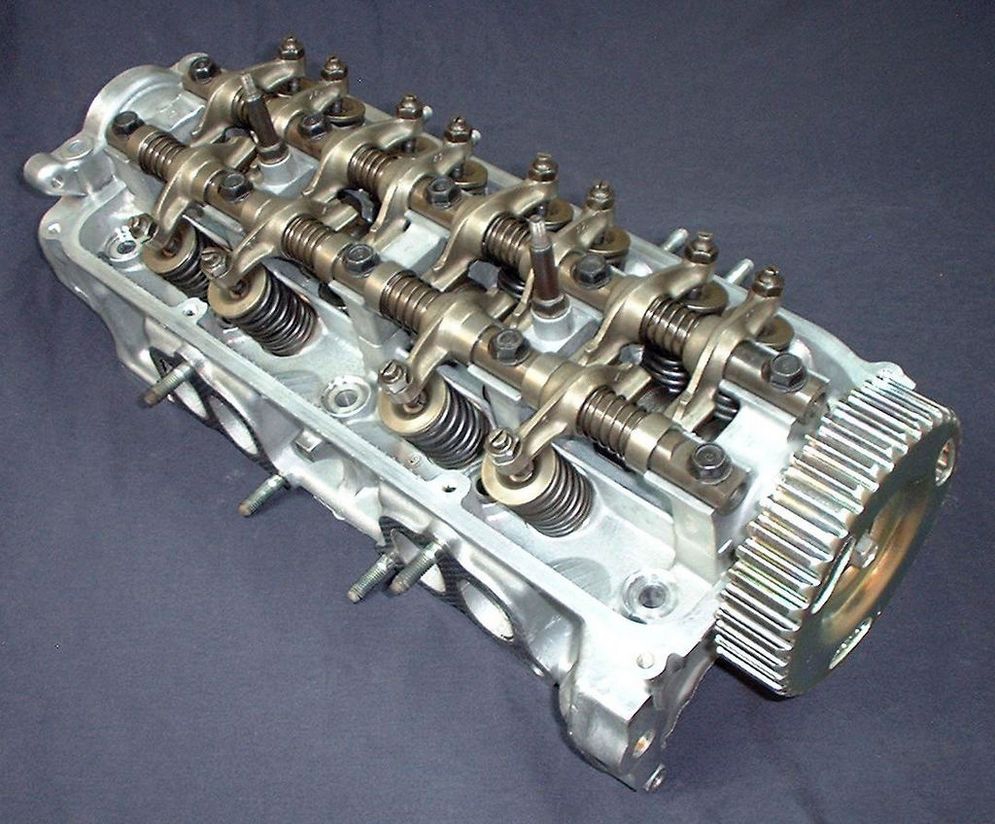

Клапанный механизм газораспределения, сокращенно ГРМ, — это то, без чего четырехтактный двигатель существовать в принципе не может. Он открывает впускные клапана, впуская воздух или горючую смесь в цилиндры на такте впуска, открывает выпускные на такте выпуска и надежно запирает горящую в цилиндре смесь во время рабочего хода. От того, насколько хорошо он обеспечивает "дыхание" мотора — подачу воздуха и выпуск отработавших газов — зависит и мощность, и экологичность мотора.

Клапаны открывают и закрывают своими кулачками распределительные валы, а крутящий момент на них передается с коленвала, в чем, собственно, и состоит задача привода ГРМ. Сегодня для этого используют цепь или ремень. Но так было не всегда…

Старый добрый нижний распредвал

В начале ХХ века проблем с приводами распредвала не было — его раскручивали обычные шестерни, а к клапанам от него шли штанги толкателей. Клапаны располагались тогда сбоку, в "кармане" камеры сгорания, прямо над распределительным валом, и открывались-закрывались штангами. Потом клапаны стали ставить один напротив другого, чтобы уменьшить объем и площадь поверхности этого "кармана" — в результате неоптимальной формы камеры сгорания моторы имели повышенную склонность к детонации и плохой термический КПД: много тепла уходило в стенки головки блока цилиндров. И наконец, клапаны перенесли в область прямо над поршнем, и камера сгорания стала совсем небольшой и почти правильной формы.

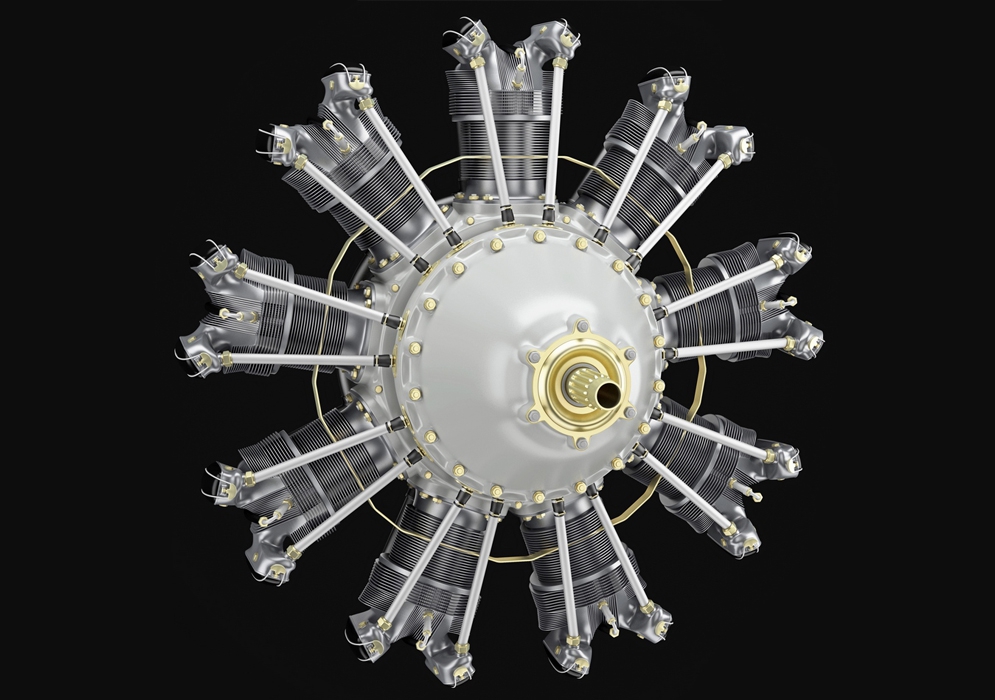

Расположение клапанов сверху камеры сгорания и привод клапанов более длинными толкателями (так называемая схема OHV), предложенные еще в начале ХХ века Дэвидом Бьюиком, оказались самыми удобными. Такая схема вытеснила варианты моторов с боковыми клапанами в гоночных конструкциях уже к 1920 году. Например, именно она применяется в знаменитых двигателях Chrysler Hemi и моторах Corvette и в наше время. А моторы с боковыми клапанами могут помнить водители ГАЗ-52 или ГАЗ-М-20 "Победа", где данная схема применялась в двигателях.


И ведь так удобно все это было! Конструкция очень проста. Распредвал, оставаясь внизу, находится в блоке цилиндров, где прекрасно смазывается разбрызгиванием масла! Даже штанги и кулачки рокеров с регулировочными шайбами можно оставить снаружи при необходимости. Но прогресс не стоял на месте.

Почему отказались от штанг?

Проблема — в лишнем весе. В 30-е годы скорость вращения гоночных моторов на земле и авиационных моторов на самолетах достигла величин, при которых появилась необходимость облегчить механизм газораспределения. Ведь каждый грамм массы клапана вынуждает увеличивать и силу пружин, которые его закрывают, и прочность толкателей, через которые распредвал жмет на клапан, в результате потери на привод ГРМ быстро возрастают при увеличении оборотов мотора.

Выход был найден в переносе распределительного вала наверх, в головку блока цилиндров, что позволило отказаться от простой, но тяжелой системы с толкателями и значительно уменьшить инерционные потери. Поднялись рабочие обороты мотора, а значит, увеличилась и мощность. Например, Роберт Пежо создал в 1912 году гоночный двигатель с четырьмя клапанами на цилиндр и двумя верхними распредвалами. С переносом распределительных валов наверх, в головку блока, возникала и проблема их привода.



Первым решением было ввести промежуточные шестерни. Существовал, скажем, вариант с приводом дополнительным валом с коническими шестернями, как, например, на всем танкистам знакомом двигателе В2 и его производных. Такая схема применялась и на уже упомянутом моторе Peugeot, авиамоторах Curtiss К12 образца 1916 года и Hispano-Suiza 1915 года.

Еще одним вариантом стала установка нескольких цилиндрических шестерен, например в двигателях болидов Формулы-1 периода 60-х годов. Удивительно, но "многошестеренная" технология находила применение и совсем недавно. Например, на нескольких модификациях дизельных 2.5-литровых моторов Volkswagen, ставившихся на Transporter T5 и Touareg — AXD, AXE и BLJ.



Почему пришла цепь?

У шестеренчатого привода было много "врожденных" проблем, главная из которых — шумность. Помимо того, шестерни требовали точной установки валов, расчета зазоров и взаимной твердости материалов, а также — муфт гашения крутильных колебаний. В общем, конструкция при кажущейся простоте была мудреной, а шестерни — отнюдь не "вечными". Нужно было что-то другое.

Когда впервые применили цепь для привода ГРМ, точно неизвестно. Но одной из первых массовых конструкций был двигатель мотоцикла AJS 350 с цепным приводом в 1927 году. Конструкция оказалась удачной: цепь не только была тише и проще в устройстве, чем система валов, но и снижала передачу вредных крутильных колебаний за счет работы своей системы натяжения.



Как ни странно, цепь не нашла применения в авиационных моторах, и в автомобильных появилась значительно позже. Сначала она появилась в приводе нижнего распредвала вместо громоздких шестерен, но постепенно стала набирать популярность и в приводах с верхними распредвалами, однако особенно стала актуальна, когда появились моторы с двумя распредвалами. Например, цепью приводился ГРМ в двигателе Ferrari 166 1948 года и в поздних версиях мотора Ferrari 250, хотя ранние варианты его имели привод коническими шестернями.

В массовых моторах нужды в цепном приводе долго не возникало — до 80-х годов. Маломощные двигатели выпускались с нижним распредвалом, и это не только "Волги", но и Skoda Felicia, Ford Escort 1.3 и множество американских машин — на V-образных моторах штанги-толкатели стояли до последнего. А вот на высокофорсированных моторах европейских производителей цепи появились уже в 50-е годы и до конца 80-х оставались преобладающим типом привода ГРМ.

Как появился ремень?

Примерно тогда же у цепи появился опасный конкурент. Именно в 60-е развитие технологий позволило создать достаточно надежные зубчатые ремни. Хотя вообще-то ременная передача — одна из старейших, она использовалась для привода механизмов еще в античности. Развитие станочного парка с групповым приводом механизмов от паровой машины или водяного колеса обеспечило развитие технологий производства ремней. Из кожаных они стали текстильными и металлокордными, с применением нейлона и других синтетических материалов.



Первый случай использования ремня в приводе ГРМ относят к 1954 году, когда в гонках SCCA победил Devin Sports Car конструкции Билла Девина. Его мотор, согласно описанию, имел верхний распредвал и привод зубчатым ремнем. Первой же серийной машиной с ремнем в приводе ГРМ считается модель Glas 1004 1962 года небольшой немецкой компании, позднее поглощенной BMW.

В 1966 году, Opel/Vauxhall начал производство массовых моторов серии Slant Four с ремнем в приводе ГРМ. В том же году, несколько позже, появились моторы Pontiac OHC Six и Fiat Twincam, тоже с ремнем. Технология стала по-настоящему массовой.

Причем мотор от Fiat чуть было не попал на наши" Жигули"! Рассматривался вариант его установки вместо нижневального мотора Fiat-124 на будущий ВАЗ 2101. Но, как известно, старый мотор просто переделали под верхние клапаны, а в качестве привода поставили цепь.

Как видно, сначала ремень использовался исключительно на недорогих моторах. Ведь его основными преимуществами была низкая цена и малая шумность привода, что актуально для небольших машин, не обремененных шумоизоляцией. Но его нужно было регулярно менять и следить, чтобы на него не попадали агрессивные жидкости и масло, причем интервал замены уже тогда был немаленьким и составлял 50 тысяч километров.

И все же славу не слишком надежного способа привода ГРМ он получить успел. Ведь достаточно было погнуться одной шпильке или выйти из строя одному ролику, как его ресурс снижался в разы.



Серьезно снижало ресурс и замасливание — тут не всегда помогал даже герметичный кожух, ведь моторы тех лет имели весьма примитивную систему вентиляции картерных газов и масло все равно попадало на ремень.

Впрочем, все нюансы применения некачественных ремней ГРМ у нас знакомы владельцам переднеприводных ВАЗ. Мотор 2108 разрабатывался как раз в 80-е, на пике увлечения ремнями. Тогда их стали ставить даже на большие моторы вроде ниссановского RB26, и надежность лучших образцов была на уровне. С тех пор споры о том, что лучше — цепь или ремень, не утихают ни на минуту. Будьте уверены, прямо сейчас, пока вы читаете эти строки, на каком-нибудь форуме или в курилке два апологета разных приводов спорят до полного изнеможения.

В следующей публикации я подробно разберу все плюсы и минусы цепных и ременных приводов. Оставайтесь на связи!


Читайте также:


Что лучше, цепь или ремень ГРМ

Приводы ГРМ бывают двух видов: цепной или ременный. В этой статье рассмотрим преимущества и недостатки обоих видов приводов, различных нюансов.

Содержание статьи:

  1. Механизм газораспределения ДВС.
  2. Цепной привод газораспределительного механизма.
  3. Ременный привод ГРМ.
  4. Привод ГРМ дизелей.
  5. Вывод: что лучше: цепь или ремень ГРМ.



Механизм газораспределения ДВС

Место расположения газораспределяющего механизма располагается в ДВС в головке блока цилиндров (для двигателей с верхним расположением клапанов). Распредвал ГРМ получает вращательное движения от коленвала посредством ременной или зубчато-цепной передачей. Коленвал относится к кривошипно-шатунному механизму (КШМ), расположен в блоке цилиндров. Так как в двигателях для привода распределительного вала используют или цепь, или ремень, то постоянно возникают споры между водителями: что лучше: цепной или ременный привод?

цепь ремень грм



Цепной привод газораспределительного механизма

Цепной привод ГРМ — это «классика». Сначала долгое время на ДВС использовались, именно, цепные передачи газораспределительного механизма. Примерно, в 1950 годах началось массовое использование ДВС с верхним расположением распредвала с цепной передачей.

Для создания цепного привода ГРМ используются роликовые или зубчатые цепи. Роликовые цепи могут быть одно или двух рядными. Сейчас даже устанавливают трехрядную цепь ГРМ. Зубчатая цепь насаживается на зубья шестерни и удерживается специальными щеками.

Цепной привод кроме распредвала приводит во вращение еще и масляный насос системы смазки мотора, и балансировочные валы, в зависимости от конструкции двигателя.

Также сейчас начали делать пластинчатые цепи. Ресурс пластинчатых цепей намного меньше, чем роликовых. Такие пластинчатые цепи для Евро4 устанавливаются на двигатели автомобилей УАЗ ПАТРИОТ.



Преимущества цепной передачи

  1. Надежность и прочность.
  2. Долговечность.



Недостатки цепной передачи

  1. Повышенный уровень шума (особенно ощутимо в автомобилях без шумоизоляции).
  2. Увеличение длины цепи со временем. Не ощутимо для автомобилей с автоматической регулировкой натяжения цепи (например, Шкода Рапид). На машинах без автозатяжки натяжения, приходится со временем подтягивать цепь.
  3. Требуется смазка.
  4. Большой вес цепи.
  5. Используются дополнительные детали для натяжения и уменьшения колебаний цепи: натяжитель и успокоитель.
  6. При слабой натяжки может перескакивать на зуб или два.

Важная информация о том, как увеличить межремонтный период ГУР и как отремонтировать насос гидроусилителя руля своими руками пригодится каждому водителю.



Ременный привод ГРМ

Самый популярный способ передачи вращения от коленчатого вала ДВС распределительному валу — это использование зубчатых или гладких ремней из износостойкой резины.



Преимущества ременной передачи

  1. Простота конструкции.
  2. Бесшумность в работе.
  3. Не требуется смазка.
  4. Ремень находится за пределами двигателя.
  5. Двигатель с такой передачей по весу легче до 15 кг, чем мотор с цепной передачей.

Благодаря вынесенным шкивам, ремень устанавливается отдельно. Для создания ременного привода ДВС используется зубчатый ремень для сцепления с зубьями шестеренок. Если требуется снять шкив коленвала ДВС, установить его, изучите подробно соответствующий материал. В нем подробно указаны способы снятия и установки. шкива коленчатого вала ДВС.

Ремни бывают разными по геометрии и по составу материала. Наиболее эффективен и надежен поликлиновой ремень, он же ручейковый.



Недостатки ременной передачи

  1. Не надежность. Обрыв ремня происходит, как правило, без признаков, внезапно (если только не осматривать ремень постоянно на наличие повреждений).
  2. Короткий срок эксплуатации (в зависимости от производителей, около 60 тыс. км.).
  3. Необходимость часто проводить визуальный осмотр ремня на наличие порезов и трещин.
  4. При замене ремня, менять и ролики (но это и не такой большой минус).
  5. Дешевый ремонт.
  6. При заклинивании ролика ремень быстро обрывается.

Продлить срок службы ремня ГРМ можно за счет установки оригинального ремня. Прослужит такой ремень гораздо дольше. (~120 тыс. км.). Желательно водителям заранее знать, на каких двигателях гнет клапана.

Даже, если за 6 лет ремень не рвался и не менялся, то следует заменить, хоть он на вид хороший. Не изношенный ремень изнашивается от устаревания, появляются трещины поперек ремня.





Привод дизелей ГРМ

В дизельных двигателях для вращения цепи используется шестерня формы эллипса. Шестеренка такой формы уменьшает колебания и вибрации цепного привода и уменьшается нагрузка в момент вращения. Зубчатый ремень, как и цепь может вращать и дополнительное оборудование (помпа насос, ТНВД насос).

Вывод: что лучше, цепь или ремень ГРМ

Что лучше: цепь или ремень ГРМ на видео

Если однорядная роликовая или пластинчатая цепь — то лучше ремень. Такие цепи обладают малым сроком эксплуатации, даже рвутся после 50 тысяч км.

Трех рядная цепь — очень надежная, может проходить до 400 тысяч км пробега.

Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

цепь ГРМ - это ... Что такое цепь ГРМ?

  • цепь привода ГРМ - / ˈtaɪmɪŋ tʃeɪn / (скажем, tuyming chayn) существительное звено цепи, которая управляет синхронизацией в двигателе внутреннего сгорания путем привода распределительного вала от коленчатого вала… Австралийский словарь английского языка

  • ГРМ - Приводная цепь, приводимая в движение коленчатым валом и приводящая в действие распределительный вал. Это заставляет клапаны открываться и закрываться в нужное время. Когда двигатель восстанавливается, важно выровнять звездочку коленчатого вала, карданного вала и распределительного вала, прежде чем применять цепь.…… Словарь автомобильных терминов

  • ГРМ - цепь для привода распределительного вала двигателя внутреннего сгорания от коленчатого вала. * * *… Универсалиум

  • ГРМ - цепь для привода распределительного вала двигателя внутреннего сгорания от коленчатого вала… Полезный английский словарь

  • Ремень ГРМ - Другие ремни см. В разделе «Ремень». Ремень ГРМ Timi… Wikipedia

  • Время - Один из существенных факторов в двигателе внутреннего сгорания (топливо, воздух, правильная пропорция смеси, время сжатия, искра).Когда поршень находится в такте сжатия, оба клапана должны быть закрыты. Если один или несколько из них открыты, клапан газораспределения…… словарь автомобильных терминов

  • Цепочка - Для других целей см .: Цепочка (единица измерения) или Цепочка (значения неоднозначности). Широкая металлическая цепь из звеньев в форме тора ... Википедия

  • Цепной привод - Роликовая цепь и звездочка Грузовик доставки Mack AC в Автомобильном музее Петерсена с видимым цепным приводом Цепной привод - это способ передачи… Wikipedia

  • цепной привод - система передачи мощности от одного вала к другому посредством звездочек и бесконечной цепи.Это система, используемая на велосипеде; но он также используется на двигателе для контроля времени открытия клапана (так называемая цепь ГРМ или цепь кулачка)… Словарь автомобильных терминов

  • Цепь - Связанная гибкая металлическая веревка, которая соединяет две звездочки (например, цепное колесо с зубьями заднего колеса, по разному измеренные для разных типов велосипедов). Зубья звездочек входят в промежутки между звеньями. Также называется роликовая цепь… Словарь автомобильных терминов

  • ремень ГРМ - существительная часть двигателя внутреннего сгорания, которая управляет синхронизацией клапанов двигателей.Синхронизация: ремень кулачка, цепь ГРМ… Wiktionary

  • ,

    Признаки сбоя цепи синхронизации

    • Главная
    • Категории
      • Аксессуары
        • Аксессуары для интерьера
        • Внешние аксессуары
        • игрушки
      • Очистка и детализация
      • Электроника
        • Аудио
      • Engine & Performance
      • Инструменты
      • Шины и Диски
      • Мотоциклы и велосипеды
      • Уход на дому
      • RV Campers
      • Внедорожники
      • Гарантии
        • Расширенные гарантии
        • заводских гарантий
    • Блог
    • Инструменты
      • Калькулятор размера шин
      • Wheel & Tire Finder
    • О нас
    • Контакт
