Как проверить давление в топливной рампе?

Материал с сайта: www.chiptuner.ru

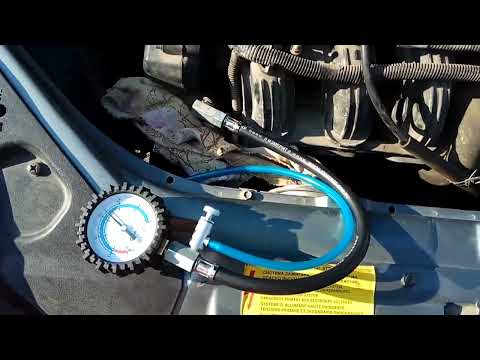

Проверка давления топлива в рампе должна производиться манометром со специальным переходником. Перед установкой и снятием манометра давление топлива в рампе должно быть снято. При работе на ХХ давление топлива должно находиться в пределах 2,2 — 2,4 атм. и должно повышаться при перегазовках, снятии трубки РДТ с ресивера и если пережать шланг «обратки». Если давление на ХХ ниже нормы (2,2 — 2,4 атм.), но повышается при наборе оборотов, «виноват» топливный фильтр, если при «перегазовке» давление падает — пора в магазин за новым насосом. При постоянстве показаний на разных режимах стоит проверить регулятор давления топлива.

Диагностика по давлению топлива

Давление топлива — один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения — 5-6 кгс/см2. Например, такой, как на фото. Использование манометров с пределом до 10-12 кгс/см2, применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2-3 кгс/см2.
Итак, подключаем манометр и диагностический сканер.

1. Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3.0+/-0.2 кгс/см2. Если давление ниже 2.8 кгс/см2, лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

2. Далее проверяем давление нулевой подачи. Название параметра говорит само за себя — это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5-6 кгс/см2, а на насосах производства Чехии — до 7 кгс/см2. В любом случае, если давление превысило 5 кгс/см2, то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см2, ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

3. Выключаем насос. Давление должно упасть примерно на 0.7 кгс/см2 и остаться на этом
уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

4. Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации — тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0.3 кгс/см2), то наверняка забита сеточка бензоприемника. Например, так на фото.

5. На заведенном двигателе давление будет около 2.3 кгс/см2. Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см2 (либо до того значения, которое получили в п.1). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000. Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.

6. Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос. За минуту должно набежать около 1.5 литра. Честно говоря, за всю свою практику никогда этого не делал, как-то обходился показаниями манометра.

7. Самый экстремальный вариант — давление около 1 «очка» и неровный звук работы насоса. Причина — нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.

Вот и вся нехитрая наука. Если бензобак пришлось-таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке — еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный.

По многочисленным просьбам помещаем чертеж штуцера для подключения манометра к рампе.

Резьба 7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм)

Профиль резьбы, применяемый в ГСТ90

Класс 2А — наружная резьба (размеры в мм)
d 11,079 — 10,873
d2 10,254 — 10,147
d1 9,522

Класс 2В — внутренняя резьба (размеры в мм)
D1 9,738 — 10,030
D2 10,287 — 10,424
D 11,112

Для уплотнения используется любая подходящая резиновая трубка наружным диаметром 8 и длиной 6 мм.

Резьба 7/16-20 UNF. Профиль резьбы, применяемый в ГСТ90

Класс 2А d 11,079 — 10,873 d2 10,254 — 10,147 d1 9,522
Класс 2В D1 9,738 — 10,030 D2 10,287 — 10,424 D 11,112

КАК ПРОВЕРИТЬ ДАВЛЕНИЕ ТОПЛИВА С ПОМОЩЬЮ СКАНЕРА

ВВЕДЕНИЕ

В прошлом лучшими способами выявления проблем с топливными насосами были аналоговые и практические средства. Со временем проблемы, связанные с топливным насосом, можно диагностировать с помощью манометра и вольтметра.

Лучшим инструментом для определения проблемы с подачей топлива является сканер. Старые автомобили легко заводились простым поворотом ключа. Это гарантирует, что вакуумная диафрагма регулирует давление топлива в автомобиле.

К сожалению, этот метод больше не работает для современных автомобилей. Это потому, что они включают как минимум два модуля и различные датчики. Все они связаны высокоскоростной последовательной шиной данных для управления топливным насосом. В отличие от того, что вы думаете, это не усложняет процесс диагностики. Это скорее упрощает его и экономит ненужный расход топлива.

ЗАЧЕМ НУЖНО ПРОВЕРЯТЬ ДАВЛЕНИЕ ТОПЛИВА?

Для оптимальной работы топливной системы автомобиля необходимо как минимум четыре важных компонента. Этими компонентами являются топливный насос, датчик давления топлива, топливная рампа и ЭБУ. Если давление топлива не достигает уровня, требуемого производителем, автомобиль, скорее всего, не будет реагировать. Поэтому очень важно перед поездкой проверить давление топлива в автомобиле. Когда давление топлива низкое, машина начинает «капризничать», и вы начинаете замечать у машины новые признаки. Это часто приводит как минимум к неудобствам, а в худшем к огромной головной боли. Каковы симптомы, спросите вы?

Одним из таких признаков является отсутствие реакции дроссельной заслонки. Для правильной работы автомобилей необходима соответствующая подача топлива в цилиндры. При низком давлении топлива цилиндры не получают столько топлива, сколько им требуется, поэтому начинают капризничать. Затем вы замечаете задержки, которые указывают на то, что что-то не так с давлением топлива.

Одной из причин, по которой вам трудно завести автомобиль, является низкое давление топлива. Чтобы автомобиль завелся, ему нужно много топлива, но он не получает его из-за неисправности или низкого давления топлива. Если вы заметили, что вам требуется больше времени, чтобы завести машину, вам следует проверить давление топлива. Трепещущий и заикающийся звук при попытке завести машину также является признаком того, что нужно проверить давление топлива.

Заглохший двигатель — явный признак того, что нужно проверить давление топлива. Должен ли двигатель глохнуть на ходу или на холостом ходу, если давление топлива низкое или колеблется? Низкое давление топлива также может привести к тому, что на вашем автомобиле загорится индикатор «проверьте двигатель».

КАК ПРОВЕРИТЬ ДАВЛЕНИЕ ТОПЛИВА С ПОМОЩЬЮ СКАНЕРА.

Прежде чем мы поговорим о том, как проверить давление топлива с помощью диагностического прибора, давайте сначала обсудим, что такое диагностический прибор. Сканер — это электронное устройство, которое используется для взаимодействия, диагностики и иногда перепрограммирования модулей управления автомобилем. Являясь важным диагностическим инструментом для автомобилей, сканеры имеют широкий спектр функций. Их функции включают считыватель кода, возможность просмотра и сортировки данных в реальном времени и проверки давления топлива. Поскольку инструменты сканирования предназначены для практического общения с автомобилем, это довольно удобный инструмент, когда вы пытаетесь выяснить, что не так с вашим автомобилем. Сканирующий прибор позволяет убедиться, что модули, управляющие топливным насосом, получают правильные инструкции.

Пошаговый процесс проверки давления топлива с помощью диагностического прибора:

ШАГ 1: Попробуйте завести автомобиль на некоторое время.

Перед проверкой давления топлива необходимо ненадолго завести автомобиль при прогреве двигателя, что является важным шагом. Это связано с тем, что холодные двигатели могут изменить показания давления топлива, если действительно есть проблема с давлением топлива. Разумнее завести двигатель автомобиля и, возможно, вывезти машину на десятиминутную поездку, чтобы прогреть двигатель.

ШАГ 2: Подключите диагностический сканер OBD-II к автомобилю.

Если вы решили купить сканер с проводом, первое, что нужно сделать, это найти в машине разъем для OBD-II. Затем розетка подключается к проводному сканеру перед запуском двигателя. Вы можете найти розетку прямо под приборной панелью, возможно, скрытую под пластиковой накладкой. Беспроводные сканеры часто подключаются к приложению, которое доступно на смартфонах и планшетах. Чтобы присоединиться, вы подключаете устройство OBD-II и подключаетесь к приложению.

ШАГ 3: Найдите сохраненные коды ошибок OBD-II

Чтобы сэкономить время, лучше всего сначала проверить, есть ли сохраненные коды ошибок. Любая проблема с подачей топлива в двигатель могла быть отмечена в памяти ЭБУ как код ошибки. Некоторые из известных кодов ошибок OBD-II, которые сохраняются в связи с проблемами топливной системы, включают:

• Код ошибки P0203: Этот код определяется как неисправность цепи форсунки цилиндра 3. Наличие этого кода указывает на то, что ECM обнаружил проблему с форсункой. Это также указывает на проблему в цепи форсунки цилиндра 3.
• Код ошибки P0170: Этот код определяется как неисправность корректировки подачи топлива (ряд 1). Его наличие указывает на проблему, связанную с тем, что корректировка топлива выходит за пределы диапазона, указанного производителем. Это обнаружение за пределами диапазона может быть положительным или отрицательным.
• Код ошибки P0171 : Этот код определяется как система слишком бедная, ряд 1. Этот код появляется, когда в выхлопе слишком много кислорода. Кислородный датчик обнаруживает эту проблему в ряду 1.
• Код ошибки P0191 : Этот код определяется как диапазон цепи датчика давления в топливной рампе. Этот код ошибки возникает, когда от датчика давления в топливной рампе поступают противоречивые показания. Часто появляется с кодами ошибок P0171 и P0172.
• Код ошибки P0172 : Этот код возникает, когда бензина слишком много, настолько, что он достигает форсунок. Этот код появляется, когда бензина слишком много, и блок управления двигателем не может его отрегулировать. Он показал, что в воздушно-топливной смеси недостаточно кислорода.

ШАГ 4. Просмотрите текущие данные о давлении топлива.

Если нет явных проблем, которые зафиксированы в легендарных кодах ошибок, то следующее, что нужно сделать, это проверить систему подачи топлива. Этот анализ выполняется путем измерения давления топлива и расхода топлива. Чтобы получить правильные результаты, вам нужен считыватель кодов OBD-II для измерения данных двигателя в реальном времени. Затем вы подключаете диагностический считыватель к автомобилю и считываете параметры двигателя. Когда это будет сделано, выберите опцию системы подачи топлива. Это позволяет вам контролировать различные параметры топливной системы, например, давление в топливной рампе.

Вы можете точно измерить фактическое давление топлива в автомобиле при работающем двигателе. Все, что вам нужно сделать, это выбрать вариант, наиболее близкий к «определенному параметру давления топлива» в меню. Это приведет к отображению текущего давления топлива в автомобиле. Можно раскрутить двигатель автомобиля хоть до 1500 об/мин, подержать пару секунд, а потом снова докрутить до 2500 или 3000 об/мин. Это позволит вам узнать, остается ли текущее давление топлива постоянным под нагрузкой.

ЗАКЛЮЧЕНИЕ

Очень важно понимать важность давления топлива. Знание того, как правильно проверить давление топлива, значительно сократит вашу рабочую нагрузку вдвое и сделает вас более ценным. Используя сканер, вы можете легко выполнить множество диагностических процессов, сидя за рулем автомобиля вашего клиента. Это эффективно повысит вашу производительность и повысит точность. Это приводит к продуктивному и прибыльному рабочему месту с авторитетным именем и меньшими потерями усилий.

Как обойти датчик давления в топливной рампе [Возможно ли это?]

Вы находитесь посреди дороги, и ваш датчик давления в топливной рампе сигнализирует о неисправности двигателя. Иногда датчик давления в топливной рампе может давать ложные показания. Если вам интересно, как обойти это, вы пришли в нужное место.

Датчик давления в топливной рампе можно обойти, подключив контрольную светодиодную лампу к сигнальному проводу датчика, чтобы добавить сопротивление. Соедините зажим типа «крокодил» с землей и прикоснитесь к сигнальному проводу пробником контрольной лампы.

Контрольная лампа должна загореться, показывая, что вы установили сопротивление. Этот трюк можно использовать всякий раз, когда вы получаете код ошибки, указывающий, что входное значение датчика высокое.

Прежде чем продолжить чтение, позвольте нам сказать, что мы надеемся, что ссылки здесь будут вам полезны. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!

Очень важно научиться обходить датчик давления в топливной рампе, особенно если вы находитесь в длительной поездке и застряли с индикатором проверки двигателя. Это простое и временное решение, если вы не хотите, чтобы топливо закончилось раньше, чем ожидалось. Продолжайте читать, чтобы узнать больше!

Как работают датчики давления в топливной рампе?

Датчики давления в топливной рампе — это в основном устройства, которые защищают ваш двигатель от слишком большого количества топлива. Они предназначены для подачи определенного количества топлива под определенным давлением в течение определенного периода времени.

Кроме того, датчики давления в топливной рампе обнаруживают скачки и падения давления в топливной системе. Эти всплески и падения происходят, когда автомобиль ускоряется, проходит повороты и тормозит. Другими словами, они обнаруживают изменения давления топлива и отправляют сигнал в ЭБУ в виде напряжения.

Этот сигнал затем выполняется как инструкция для системы впрыска топлива двигателя о впрыскивании топлива под правильным давлением.

Если сигнал напряжения высокий, это означает, что давление топлива высокое, поэтому впрыск топлива производится чаще. Если сигнал напряжения низкий, это означает, что давление топлива низкое и впрыск топлива производится реже.

Это гарантирует, что ваш автомобиль легко и плавно заводится и работает с минимальными выбросами. Однако при определенных условиях они могут работать со сбоями и давать ложные показания.

Если датчик выйдет из строя, он отправит ложные данные в ЭБУ, а это приведет к неточной подаче топлива и потере производительности.

Как узнать, дает ли датчик давления в топливной рампе ложные показания?

Вы узнаете, дает ли датчик давления в топливной рампе вашего автомобиля ложные показания, если ваш автомобиль работает нормально с точки зрения сгорания, но вы видите, что загорается индикатор проверки двигателя.

Если топливный насос работает нормально, но вы получаете код ошибки, указывающий на проблему с давлением топлива, скорее всего, проблема не в топливном насосе. Единственный способ узнать наверняка — проверить проводку датчика топливной рампы и осмотреть каждый из них с помощью мультиметра.

Датчики топливной рампы обычно имеют три провода: провод заземления, провод питания и сигнальный провод. Заземляющий провод подключается к раме или кузову вашего автомобиля, а провод питания подает питание на датчик и подключается к положительной клемме аккумулятора.

Сигнальный провод используется для определения высокого или низкого давления в топливной рампе. Если ваш датчик топливной рампы дает вам ложные показания, скорее всего, сигнальный провод закорочен.

Вы узнаете, что у вас плохой сигнальный провод, если мультиметр показывает 5 вольт (двигатель выключен, ключ включен). Хороший сигнальный провод должен давать результат где-то между допустимым диапазоном от 1,5 до 1,8 вольт.

Нажмите здесь, чтобы увидеть этот мультиметр на Amazon.

Почему важно добавить сопротивление к разомкнутой или короткозамкнутой цепи?

Добавление сопротивления к открытому проводу означает, что величина тока через него будет уменьшена или произойдет падение напряжения. Сопротивление может быть создано с помощью устройства или чего-либо, что препятствует потоку электричества. В данном случае это тестовая светодиодная лампа.

Например, если вы удалили предохранитель из прикуривателя вашего автомобиля, вы просто удалили его сопротивление, которое ограничило бы количество тока, протекающего через прикуриватель. То же самое относится и к короткозамкнутому сигнальному проводу датчика давления в топливной рампе.

Подключив светодиодную контрольную лампу к сигнальному проводу датчика давления в топливной рампе, вы увидите, что ток, протекающий по проводу, уменьшится, и произойдет падение напряжения на проводе.

Преимущество добавления сопротивления к открытому проводу заключается в том, что оно позволяет стабилизировать напряжение и упасть в допустимый диапазон без необходимости снижения мощности провода.

В следующем видео показано, как диагностировать и добавить сопротивление для обхода датчика давления в топливной рампе:

Каким должно быть идеальное давление топлива?

Давление в топливной рампе измеряется в фунтах на квадратный дюйм и является стандартной мерой давления топлива. Для транспортных средств настоятельно рекомендуется иметь давление от 5 до 10 фунтов на квадратный дюйм.

Давление в топливной рампе — это величина давления, приложенного к топливу в системе впрыска топлива. Топливо подается в топливную рампу, а давление в топливной рампе создается давлением, создаваемым топливным насосом.

Безопасно ли водить машину без датчика давления в топливной рампе?

Автомобиль с системой впрыска топлива может работать без датчика, если он находится в движении в течение короткого периода времени. Однако, если он работает без датчика более недели, могут появиться следующие симптомы:

• Двигатель будет плохо запускаться.
• Двигатель может давать пропуски зажигания и колебаться, когда вы нажимаете на педаль газа.
• Низкий расход топлива.

Вождение автомобиля с неисправным датчиком топливной рампы может быть опасным и потенциально смертельным для вашего двигателя, если вы будете так делать в течение длительного времени. Важно следить за тем, сколько километров вы проехали на своем автомобиле. Убедитесь, что вы проверили проблему, прежде чем она выйдет из-под контроля.

Могут ли топливные форсунки быть повреждены высоким давлением топлива?

Системы впрыска топлива выдерживают высокое давление, за исключением систем впрыска дизельного топлива.

Системы впрыска дизельного топлива не должны эксплуатироваться за пределами рекомендуемых пределов. Слишком высокое давление топлива может привести к повреждению форсунок.

Может ли низкое давление топлива быть вызвано засорением топливного фильтра?

Ваш топливный фильтр предназначен для предотвращения попадания грязи и мусора в двигатель. Но иногда что-то может застрять в фильтре. Если это произойдет, фильтр в конечном итоге засорится, что может привести к низкому давлению топлива в топливном насосе. Но почему забивается топливный фильтр?

Существует несколько возможных причин, в том числе фильтр неправильного размера, грязный фильтрующий материал и загрязнения в топливопроводе. Всегда заменяйте топливный фильтр каждые два года или 30 000 миль пробега (в зависимости от того, что наступит раньше).

Другие факторы, которые могут способствовать снижению давления топлива

Существует несколько факторов, которые могут вызвать падение давления в топливной рампе автомобиля. Один из них заключается в том, что вы не обращаете внимания на уровень топлива в баке. Давление в топливной рампе автомобиля падает, когда у вас заканчивается топливо, потому что топливные форсунки не подают топливо в двигатель.

Другие причины включают сломанный или засоренный топливопровод, поврежденный топливный насос или забитый топливный фильтр. Топливопроводы могут быть сложными. Ищите признаки повреждения, такие как треснувший, порванный или разорванный шланг. Всегда проверяйте наличие утечек перед запуском двигателя.

Какие явные признаки наличия слишком большого количества воздуха в топливной магистрали?

Попадание воздуха в топливопровод может привести к снижению производительности, остановке двигателя и, в конечном итоге, к отказу двигателя.

Иногда бывает трудно определить, есть ли воздух в топливной магистрали. Может быть, у вас просто кончается бензин!

Однако есть несколько признаков того, что в топливопроводе может быть воздух. Знание этих признаков может помочь вам уловить их до того, как ситуация выйдет из-под контроля. Вот самые распространенные:

• Медлительность
• Остановка или нерешительность во время движения
• Двигатель работает неравномерно

Как выпустить воздух из топливной магистрали

Некоторое количество воздуха неизбежно попадет в топливную магистраль, что затем повлияет на количество топлива, впрыскиваемого в двигатель. Вот почему крайне важно продуть систему воздухом перед запуском двигателя.

Этого можно добиться, включив зажигание, но вместо того, чтобы запустить двигатель, вы сразу же его выключите. Это позволяет топливному насосу нагнетать воздух обратно в топливный бак.

Однако, если в топливопроводе много воздуха, вы можете использовать инструмент для прокачки топлива, чтобы откачать его.
