Чем замерить плотность аккумулятора: Как правильно пользоваться ареометром для аккумулятора?

проверка и методы повышения плотности

Владельцы автомобилей часто сталкиваются с проблемой отказа двигателя от запуска. Подобное случается из-за разрядки аккумулятора и ухудшения свойств электролита. Перед тем как поднять плотность в аккумуляторе, нужно выяснить причину ухудшения качества кислотного раствора. После этого можно приступать к восстановлению батареи. Действия не представляют особых сложностей.

В процессе эксплуатации снижение плотности аккумулятора обычное явление, особенно при несвоевременной замены старого электролита.

Почему снижается плотность электролита

Снижению плотности способствуют такие факторы:

1. Разряд. При потере заряда снижается и плотность наполнителя. Во процессе зарядки этот параметр постепенно увеличивается. Если батарея утрачивает большую часть емкости, речь идет о падении концентрации кислоты.
2. Длительная эксплуатация или хранение в условиях низких температур.
3. Выкипание электролита при перезаряде. Если зарядное устройство подает слишком высокое напряжение, жидкий электролит переходит в газообразное состояние и выводится наружу через имеющиеся на корпусе отверстия.
4. Частое добавление воды. Водители добавляют жидкость для поддержания стабильного уровня электролита. Не все пользуются ареометром, измеряющим плотность. Вместе с водой выкипает и кислота, что приводит к снижению концентрации.

Пример сульфатации пластин автомобильного аккумулятора.

Опасности низкой и высокой концентрации кислоты

Повышенная концентрация электролита становится причиной преждевременного выхода батареи из строя. Кислота разрушает металлические пластины. К воздействию составов на основе серной кислоты чувствительна даже сталь.

Низкая концентрация приводит к таким проблемам:

1. Сульфатация. На пластинах появляется налет, состоящий из сульфата свинца. Аккумуляторная батарея становится неспособной принимать заряд.
2. Повышение порога замерзания.
   Жидкость кристаллизуется уже при -5°С. Лед сдвигает и повреждает металлические детали. При деформации пластин и коротком замыкании емкостей батарею восстановить невозможно. При плотности 1,28 г/см³ электролит замерзнет только при -58°С.
3. Проблемы при запуске двигателя. Наиболее выражен этот признак в зимний период.

Для проверки плотности электролита используют денсиметр (справа).

Проверка плотности электролита

Определить плотность электролита можно в домашних условиях. Процедуру рекомендуется проводить при комнатной температуре.

Перед началом работы подготавливают такие инструменты:

1. Защитные перчатки, костюм и очки. В состав наполнителя аккумулятора входит кислота. При попадании на кожу вещество вызывает химический ожог. Опасными являются и пары кислоты, поэтому работают только в хорошо проветриваемом помещении.

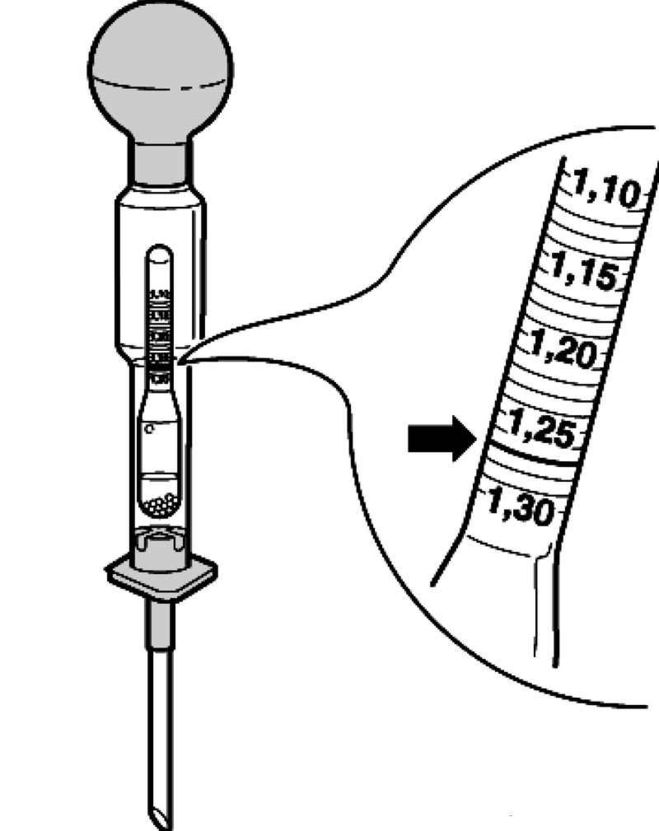

2. Денсиметр. Прибор используется для измерения плотности. Имеет вид стеклянной трубки с грушей и встроенным ареометром.

Самостоятельно измерение плотности выполняют так:

Для проверки плотности электролита конец денсиметра погружают в ёмкость аккумулятора.

1. Аккумулятор вынимают из посадочного гнезда. Защитный кожух демонтируют, вывинчивают пробки.
2. Проверяют уровень электролита. В свинцово-кальциевых батареях раствор должен на 1,5 см закрывать пластины.
3. Батарею полностью заряжают. Проверку плотности начинают через 5-6 часов после завершения зарядки. При нормальном уровне электролита трубку денсиметра погружают в банки, выкачивая небольшое количество жидкого наполнителя.
4. Оценивают показатели прибора. Ареометр должен свободно плавать в растворе. Соприкосновение прибора со стенками емкости не допускается. Показания оценивают с учетом температуры окружающей среды.
5. Проверяют плотность электролита в остальных банках. Показания записывают и сравнивают с нормальной плотностью.

Такой способ проверки подходит только для разборной батареи, когда имеется доступ к электролиту. Необслуживаемый аккумулятор снабжен индикатором, цвет которого меняется в зависимости от плотности наполнителя.

Как откорректировать плотность раствора

Нормальное показание лежит в диапазоне 1,25-1,29 г/см³. Если при температуре +25°С отмечается более низкое значение, его нужно повышать. Падение концентрации в одной из банок свидетельствует о коротком замыкании.

Высокие значения выявляются после зарядки мощным током, сопровождающейся кипением электролита. Повысить плотность можно путем добавления кислоты, заправки готового состава или использования зарядного устройства.

Плотность раствора в холодный период

В холодное время года плотность наполнителя заряженного аккумулятора должна составлять 1,27 г/см³. Дополнительная корректировка в регионах с суровым климатом при смене сезона не проводится.

Таблица зависимости плотности электролита в аккумуляторе от температуры.

Подготовка к восстановлению батареи

На этапе подготовки выполняют такие действия:

1. Зарядка батареи. Нельзя начинать восстановление при низком заряде. Добавление электролита способствует резкому повышению концентрации кислоты. Это приводит к разрушению металлических пластин, при котором батарею утилизируют.

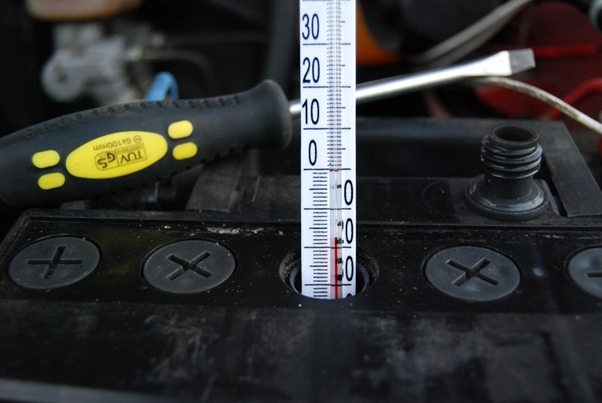

2. Нормализация температуры электролита. Показатель лежит в пределах +20…+25°С. Уровень электролита в каждой банке должен быть нормальным.
3. Осмотр батареи. Корпус не должен иметь трещин и сколов, особенно возле выводов. Повреждению способствует раскачивание при попытке снять прикипевшую клемму.

Повышение плотности электролита

Если плотность составляет более 1,18, доливают готовый состав с нормальной концентрацией серной кислоты.

Процедура включает такие этапы:

1. Разрядка батареи. Долив электролита проводится только при полном разряде. Для этого АКБ подключают к мощной лампе или другому потребителю энергии.
2. Подготовка корректирующего компонента. Уровень кислоты в таком средстве должен составлять не менее 1,4 г/см³.
3. Добавление корректирующего состава. Предварительно откачивают часть имеющегося электролита. Густота раствора должна повыситься до 1,25. Действие выполняется для каждой банки. Объем доливаемой жидкости должен составлять не более 50% от откачанного. После добавления жидкости АКБ встряхивают, давая наполнителю перемешаться.
4. Зарядка батареи. Аккумулятор оставляют на полчаса, что позволяет концентрации в банках выровняться. Элемент питания подключают к зарядному устройству на 30 минут. Сила тока должна быть минимальной. Через 2 часа после прекращения зарядки замеряют плотность и количество наполнителя. Если концентрация не поднимается, вышеуказанные действия повторяют.

Можно ли повысить минимальную плотность

Когда плотность падает до отметки ниже 1,18, добавление кислоты оказывается неэффективным. Для восстановления батареи используют раствор, содержащий большее, чем электролит, количество действующего вещества.

Перед заливкой нового электролита старый нужно слить.

Для замены наполнителя выполняют такие действия:

1. Слив содержимого. Максимальное количество жидкости выкачивают грушей. Затем аккумулятор помещают в большую емкость и переворачивают на бок. В дне каждой банке формируют небольшое отверстие. Батарею возвращают в прежнее положение и дожидаются вытекания жидкого наполнителя.
2. Добавление воды. Жидкость заливается через крышки банок для удаления остатков старого наполнителя. Сделанные ранее отверстия закрываются полимерным материалом, устойчивым к воздействию кислот.
3. Заправка батареи новым раствором. Если все действия выполнены правильно, АКБ становится готовой к использованию. Недостатком метода является снижение срока эксплуатации аккумулятора. Несколько недель устройство проработает, однако потом придется покупать новое.

Как повысить при помощи зарядного устройства

Если концентрация кислоты упала за зиму, ее можно восстановить путем подачи слабого тока. Зарядка занимает не менее 3 суток, она считается эффективной при невозможности восстановления АКБ другими методами. Содержимое набравшей полную мощность батареи при зарядке начинает кипеть. Признаком испарения воды является образование мелких пузырьков на поверхности.

Избыток жидкости испарится, концентрация кислоты увеличится. Общий уровень наполнителя станет маленьким, поэтому придется добавлять готовый аккумуляторный раствор. После завершения процедуры пользуются ареометром. Если показатели прибора слишком низкие, зарядку и добавление электролита повторяют.

Плотность аккумулятора – что это такое, как измеряется и зачем нужна

Про автомобильные аккумуляторы на нашем сайте написано уже немало статей, однако один аспект регулярно оказывался вне нашего поля зрения, а именно что такое плотность аккумулятора, зачем она нужна, как измеряется и так далее. С другими показателями батареи: емкостью, силой пускового тока и так далее – ситуация простая, они понятные, объективные и их даже замерять не нужно, потому что все указано на этикетке. А вот что такое плотность и зачем она нужна понятно далеко не всем. А между тем это очень важно.

Измерение плотности электролита аккумулятора

Что такое плотность

Чтобы ответить на этот вопрос нам придется разобрать принцип работы аккумулятора и посмотреть на него с точки зрения химии. Само устройство простое и известно каждому автолюбителю – свинцовые пластины помещены в специальную жидкость, которую называют электролитом. Электролит — это ни что иное как смесь дистиллированной воды и серной кислоты (h3SO4).

Устройство аккумулятора

Химическая сторона вопроса тоже проста. Свинцовые пластины делятся на две части: есть отрицательно заряженные пластины из обычного свинца (Pb), и положительно заряженные пластины, которые представляют собой диоксид свинца (PbO). Диоксид, если кто помнит из школьного курса химии, это соединение с увеличенным количеством кислорода. Из-за избытка кислорода оно не очень устойчивое и легко вступает в химическую реакцию. Именно на этой особенности и построена работа аккумулятора. Свинцовые пластины начинают взаимодействовать с серной кислотой, кислород «отсоединяется» от свинца, а свинец вытесняет водород из серной кислоты, образуя сульфат свинца (PbSO4). Оставшиеся не у дел кислород и водород соединяются вместе в воду (h3O).

Пластины в аккумуляторе

Когда машина заведена и аккумулятор заряжается от генератора происходит обратный процесс – электролит кипит, вода распадается на водород и кислород, которые «отвоевывают» себе места в кислоте и свинце, снова становясь PbO и h3SO4. При следующем пуске двигателя они снова превращаются в сульфат свинца и воду, и так по кругу. Но с той лишь оговоркой, что вечного двигателя не изобрели, и сульфат свинца распадается не полностью. С каждым новым циклом зарядка-разрядка в пластинах все меньше становится чистого свинца, который может поучаствовать в химической реакции. Когда его станет совсем мало, аккумулятор отправится в пункты приема вторсырья, а владелец машины в магазин за новой батареей. Впрочем, в нормальных условиях это происходит нечасто: примерно раз в пять лет.

Замер плотности электролита аккумулятора

Это все очень интересно, но причем тут плотность? Так вот как раз плотность это соотношение воды и серной кислоты в электролите. Электролит в любом состоит из двух этих компонентов, но важно соотношение. Если серной кислоты очень мало, а воды много, то нечему будет взаимодействовать со свинцом и давать ток, необходимый для запуска мотора. В сильно разряженных аккумуляторах электролит почти полностью превращается в воду, машину с таким не заведешь.

Как замерить плотность

Для измерения плотности электролита придуман специальный прибор, который называется ареометр. Это стеклянная трубочка, которая имеет балласт в нижней части. Показание зависит от того насколько глубоко погрузится опущенный в электролит прибор. Чем меньше плотность, тем ниже он уйдет. В верхней части прибора есть шкала, которая позволяет считывать значения плотности. Сама процедура очень проста – выкручиваются крышки всех банок и в них по очереди опускается прибор. Обычно считается среднее значение по всем секциям.

Ареометр

Какая должна быть плотность электролита вопрос неоднозначный. Значение нормы сильно зависит от условий проведения замера. Классическим считается показание 1,27-1,28 г/см.куб, но это если замерять при температуре +20 С. Чем холоднее окружающая среда, тем выше должна быть плотность. Например, при -20 хорошим значением будет уже 1,29г/см.куб. И дело тут не только в том, что при низких температурах проводимость тока ухудшается. Серная кислота не позволяет электролиту замерзнуть при отрицательных температурах. Если ее концентрация будет мала, то электролит превратится в лед, батарея замерзнет. Если плотность ниже 1,2 г/см.куб, то этого мало даже для жаркого лета.

Плотность аккумулятора

Что делать если ареометр показал очень маленькую плотность. Ставить аккумулятор на зарядку! Зарядное устройство позволит рассульфатизировать свинцовые пластиты и высвободить серную кислоту. А что если просто долить чистой серной кислоты? Этот способ тоже поможет повысить плотность, но он больше используется на крайнем севере, где к плотности электролита повышенные требования, и кстати, чистую серную кислоту никто не льет, используется так называемый замещающий электролит, с повышенным содержанием кислоты. Но такие манипуляции требуют опыта и хорошего понимания процесса, для обычных водителей самый правильный путь повышения плотности – подзарядка.

Зарядка аккумулятора

Помимо того, что замер плотности позволяет понять состояние аккумулятора, это еще и один из способов его диагностики. Замер нужно проводить во всех «банках» и сравнивать значение. Допустимым считается разброс в 0,02 г/см.куб, если отклонение больше, значит в каких-то ячейках аккумулятора есть электрические проблемы, например, короткое замыкание. Эксплуатировать такой аккумулятор нельзя.

Плотность и долив воды

В прошлых разделах мы не упомянули о еще одном аспекте, связанном с плотностью – это долив воды. Водители со стажем помнят, что раньше в аккумуляторы нужно было постоянно доливать дистиллированную воду, потом появились так называемые необслуживаемые батареи, в которые доливать вроде как ничего не нужно. Как так получается?

Помните, мы описывали процесс зарядки аккумулятора, когда электролит закипает и вытесняет свинец. При кипении вода имеет свойство выпариваться, ее количество от цикла к циклу уменьшается. Казалось бы, в химических процессах аккумулятора она не участвует, почему важно, чтобы воды было много? Да потому, что свинцовые пластины должны быть полностью погружены в электролит. Если воды мало, то пластины не всей массой взаимодействуют с серной кислотой. Такие ячейки уже не могут отдавать много тока, для запуска мотора может не хватить. Кроме того, выпаривание воды может очень сильно поднять плотность. Поэтому в обслуживаемые аккумуляторы нужно периодически подливать воду. И именно воду, а не готовый электролит, ведь серная кислота выпариванию не подвержена.

Долив воды в аккумулятор

Почему же в современных АКБ подливать уже ничего не нужно. Там вода не выпаривается? Выпаривается, но значительно меньше. Дело в том, что в старые аккумуляторы для механической прочности свинцовых пластин добавляли сурьму, которая разлагает воду на водород и кислород и способствует выпариванию, в новых используют присадки кальция. Такие аккумуляторы хуже переносят глубокий разряд, но зато и расход воды у них очень маленький. Да, она тоже выпаривается, но в таком количестве, что запаса, по расчетам конструкторов, должно хватить на весь срок жизни аккумулятора. Обычно, действительно, хватает, но могут быть исключения.

Итого

Для многих читателей так мог и остаться непонятным вопрос, а зачем же все-таки заниматься измерением плотности электролита аккумулятора? Ответ простой – это поможет минимизировать количество ситуаций, когда не получилось завести мотор из-за разрядки батареи, и понять в каких случаях есть смысл в зарядке, а в каких пришла пора идти за новым аккумулятором. Тем более, что сама процедура измерения плотности очень проста – открутил крышку банки, опустил прибор, посмотрел значение. Не слишком сложные телодвижения, чтобы быть уверенным в пуске двигателя.

Автор — Александр Нечаев.
