Дроссельная заслонка Ваз 2107 инжектор

Как известно, подача воздуха в двигатель автомобиля контролируется с помощью акселератора (педали газа). Акселератор в свою очередь непосредственно связан с дросселем. Таким образом, с помощью педали газа осуществляется регулировка частоты, с которой срабатывает дроссельная заслонка ВАЗ 2107.

Содержание страницы

Существуют два вида управления дроссельной заслонкой: механический и электронный. Используя второй вид управления, дроссельная заслонка гораздо реже выходит из строя, так как, в отличии от механического управления, электронная программа очень редко даёт сбой. Кроме того, электронная система минимально нагружает механизм, что позволяет ему намного дольше оставаться в рабочем состоянии.

Именно дроссельная заслонка ВАЗ 2107 инжектор является тем элементом, который испытывает наибольшую нагрузку. Ведь за годы езды на автомобиле, на педаль газа нажимают практически несчётное количество раз! По причине того, что она так часто участвует в работе двигателя, ее необходимо периодически регулировать, а также проводить ряд профилактических мер.


Как почистить дроссельную заслонку на Ваз 2107 инжектор?

Если вы заметили падение мощности двигателя, либо ваш автомобиль значительно увеличил потребление топлива, причиной тому может быть засорение дроссельного узла. Для того чтобы исправить ситуацию, его необходимо почистить или промыть. Как правило, чистка производится с помощью специальных аэрозольных средств. Процедуру чистки следует повторить дважды, причём делать это необходимо исключительно мягкими щётками.

Промывка дроссельной заслонки

Для промывки дроссельной заслонки ВАЗ 2107 применяют заранее подготовленным очистителем. Кроме самой заслонки, нужно обязательно промыть все доступные каналы, а особенно – канал принудительной вентиляции картера. В большинстве случаев, данный элемент засоряется больше остальных. Затем следует отвернуть датчик холостого хода и произвести промывку внутренних каналов.

Замена корпуса дроссельной заслонки

Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на “холодном двигателе”.


Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.


Затем следует снять центральный шланг вентиляции картера, а также шланг привода и отвода охлаждающей жидкости.
На следующем этапе необходимо ослабить хомуты и снять широкий патрубок отвода воздуха и шланг подвода топливных паров.
После того, как все элементы успешно демонтированы, отворачиваем гайки крепления к ресиверу и непосредственно снимаем сам корпус дроссельной заслонки.


Установка дроссельной заслонки на инжекторный двигатель

Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:

1. Закрепить трос привода заслонки, затем поставить на место шланги подогрева и закрутить все хомуты.

2. Далее следует закрутить крышку расширительного бачка.

3. Следующим этапом действий является установка системы принудительной вентиляции.

4. В завершении установки дроссельной заслонки устанавливаем декоративную пластиковую накладку, прикрывающую верхнюю часть движка.

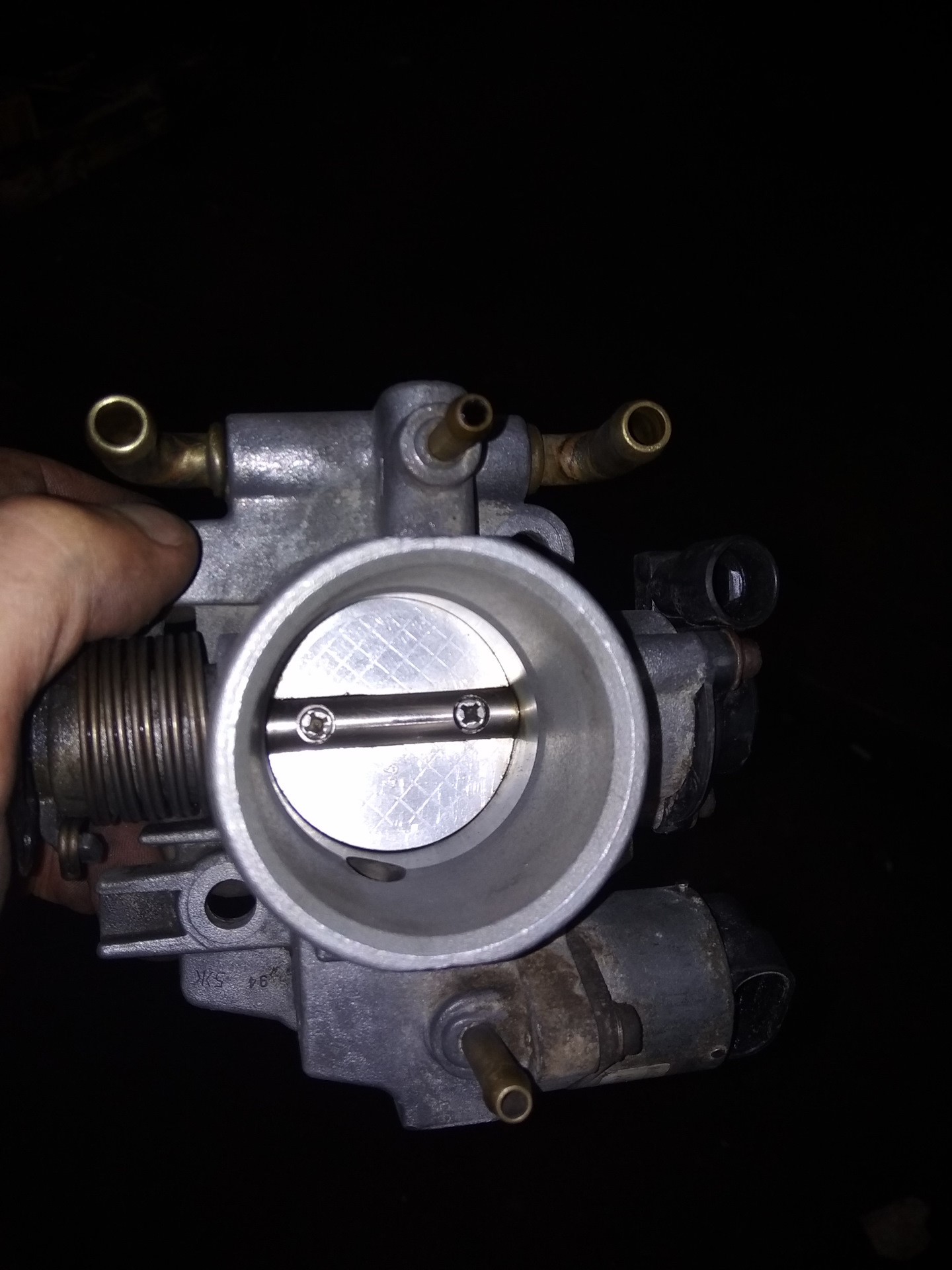

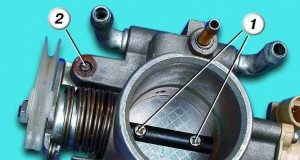

Корпус дроссельной заслонки инжекторного двигателя автомобиля ваз 2107 - снятие


Замена корпуса дроссельной заслонки

Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на «холодном двигателе». Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.

Затем следует снять центральный шланг вентиляции картера, а также шланг привода и отвода охлаждающей жидкости. На следующем этапе необходимо ослабить хомуты и снять широкий патрубок отвода воздуха и шланг подвода топливных паров. После того, как все элементы успешно демонтированы, отворачиваем гайки крепления к ресиверу и непосредственно снимаем сам корпус дроссельной заслонки.

Обслуживание дроссельной заслонки

Обслуживание дроссельной заслонки на любом типе топливной системы сводится к поддержанию ее чистоты. Система вентиляции картерных газов удаляет из картера не только прорвавшиеся продукты сгорания топлива и пары масла, но и масляные капли. Когда ресурс воздушного фильтра выработан больше, чем на половину, через него начинают проходить мельчайшие частицы пыли, которые смешиваются с маслом и образуют налет на дроссельной заслонке. Со временем этот налет затвердевает и начинает влиять на работу заслонки и прохождение воздуха в цилиндры мотора.

Установка дроссельной заслонки на инжекторный двигатель

Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:

1. Закрепить трос привода заслонки, затем поставить на место шланги подогрева и закрутить все хомуты.

2. Далее следует закрутить крышку расширительного бачка.

3. Следующим этапом действий является установка системы принудительной вентиляции.

4. В завершении установки дроссельной заслонки устанавливаем декоративную пластиковую накладку, прикрывающую верхнюю часть движка.

Чистка инжектора и дроссельной заслонки, или освежаем дыхание автомобиля

Денис [den10031996]

14.05.2018,

Периодическая чистка топливно-воздушной системы двигателя — необходимая операция для каждого автомобиля. Благодаря низкому качеству топлива и масла, чистка топливной системы должна проводиться каждые 20-30 тысяч километров. Об алгоритме самостоятельной чистки инжектора и дроссельной заслонки расскажу ниже. Воспользовавшись советами данной статьи -вашему автомобилю станет легче “дышать”.

Инжектор

Загрязнение топливных форсунок происходит в момент остановки мотора, так как бензин больше не охлаждает форсунку, нагретую от высокой температуры двигателя. Загрязнение инжектора влечет за собой ряд неприятностей:

  • ухудшение качества смесеобразования;
  • троение мотора;
  • повышенный расход топлива;
  • упадок мощности;
  • детонация.

Вышеперечисленные факторы негативно сказываются на ресурсе двигателя, значительно снижая его из-за засоренных форсунок.

Чистка собственными силами

Существует ультразвуковая чистка инжектора, а также жидкостная, локально либо на стенде. В любом случае, профессиональная метод намного качественнее, поэтому самостоятельный процесс очистки является промежуточным.

Наш способ — добавка присадки в бензин. Что понадобится?

  • Присадка в топливный бак (Castrol TBE, Liqui Moly).
  • Сетка (фильтр) в топливный насос.
  • Топливный фильтр.
  • Свечи зажигания.

Вышеперечисленные присадки являются мягкими, они не удалят сложные отложения, зато не разъест резину и не засорит топливопровод от бака. Присадку можно заливать полный флакон на полный топливный бак. Для начала рекомендую отъездить с присадкой не меняя фильтра, а когда уровень топлива останется на минимуме, оставшуюся часть нужно использовать на повышенных нагрузках, чтобы форсунки были загружены по максимуму. Благодаря высокому давлению в топливной системе, вся грязь из нее удалится.

После снимаем колбу бензонасоса и промываем весь корпус растворителем, попутно меняя сетку первичной очистки. Обратите внимание, чтобы при мойке топливной станции вы не задели поплавок уровня топлива. Далее ставим все обратно, ставим новый топливный фильтр и свечи зажигания. Если демонтаж топливных форсунок не составляет труда, то снимаем их и ставим новые резиновые уплотнения.

Обратите внимание, что данный способ подходит на автомобили с небольшим пробегом. На большом пробеге потребуется демонтаж топливной аппаратуры, для произведения очистки под высоким давлением. Также следует снять топливный бак и полностью его вымыть изнутри, так как за большое время эксплуатации в нем скопилась грязь и другие нежелательные продукты в составе бензина.

На этом процесс очистки топливной системы окончен, перейдем к воздушной части.

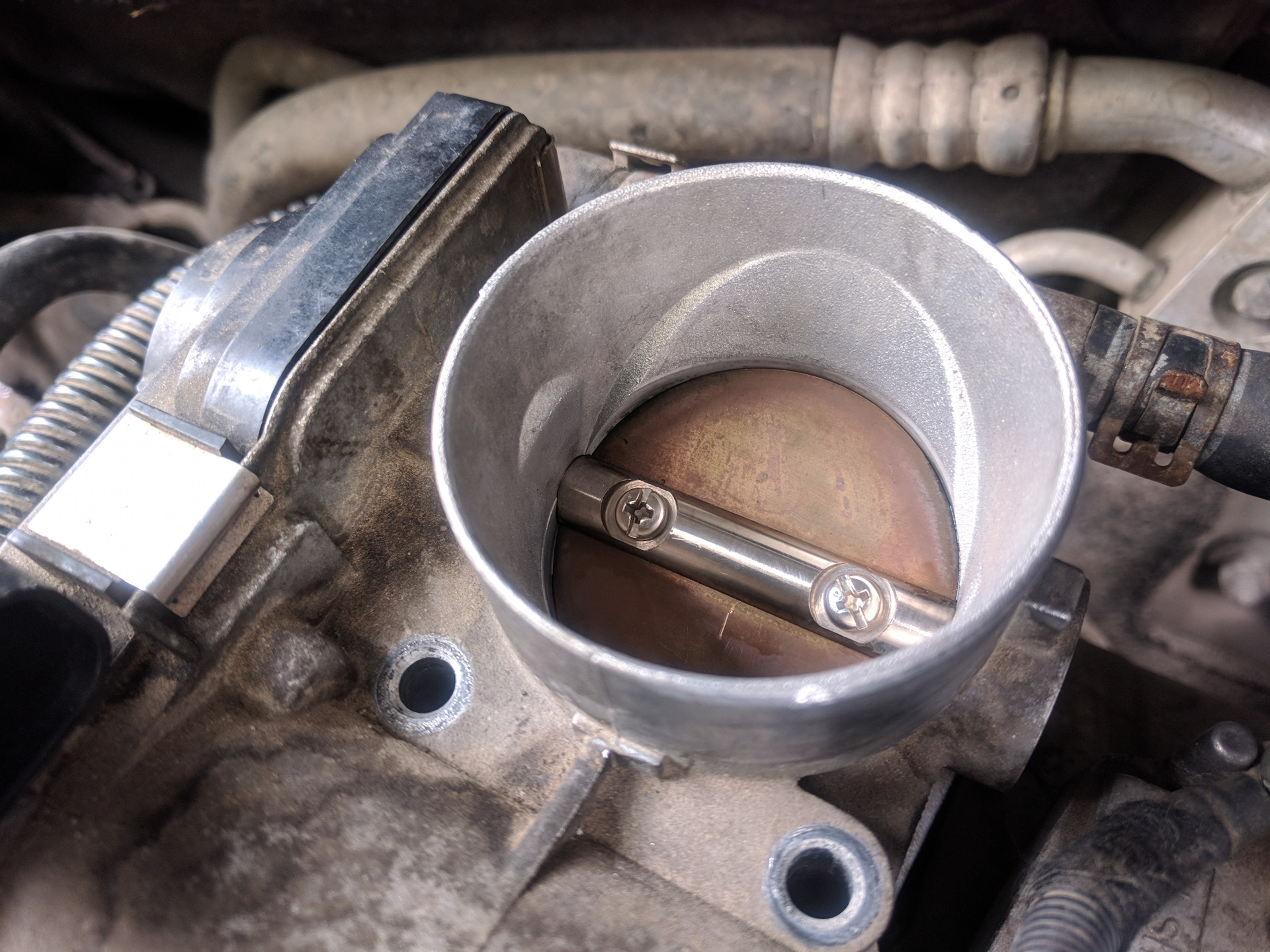

Чистка дроссельной заслонки

Дроссельная заслонка регулирует количество подаваемого воздуха во впускной коллектор. В период эксплуатации изрядно загрязняется, причиной тому могут быть:

  • плохое качество воздушного фильтра;
  • маслянистые отложения, образуемые картерными газами;
  • низкое качество масла.

Для чистки потребуется:

  • любая жидкость для чистки дроссельной заслонки;
  • прокладка дроссельной заслонки;
  • воздушный фильтр.

Признаками для того, чтобы обратить внимание на состояние дроссельной заслонки, есть:

  • плавающие обороты;
  • зависание оборотов;
  • провалы;
  • нестабильный ХХ;
  • проблемы с запуском мотора.
Типичные ошибки при чистке дросселя

Чистка заслонки тогда, когда не нужно.

Чистка дросселя локально без демонтажа, что не приведет ни к какому результату.

Использование железных щеток для очистки, что придает внутренней поверхности шершавости, а это закусывание заслонки или подсос воздуха. Все дроссельные заслонки изнутри имеют молибденовое покрытие, поэтому использовать нужно только мягкие тряпки, исключая “сухую” чистку. На электронных дроссельных заслонках пренебрегают адаптацией.

Шаги по чистке

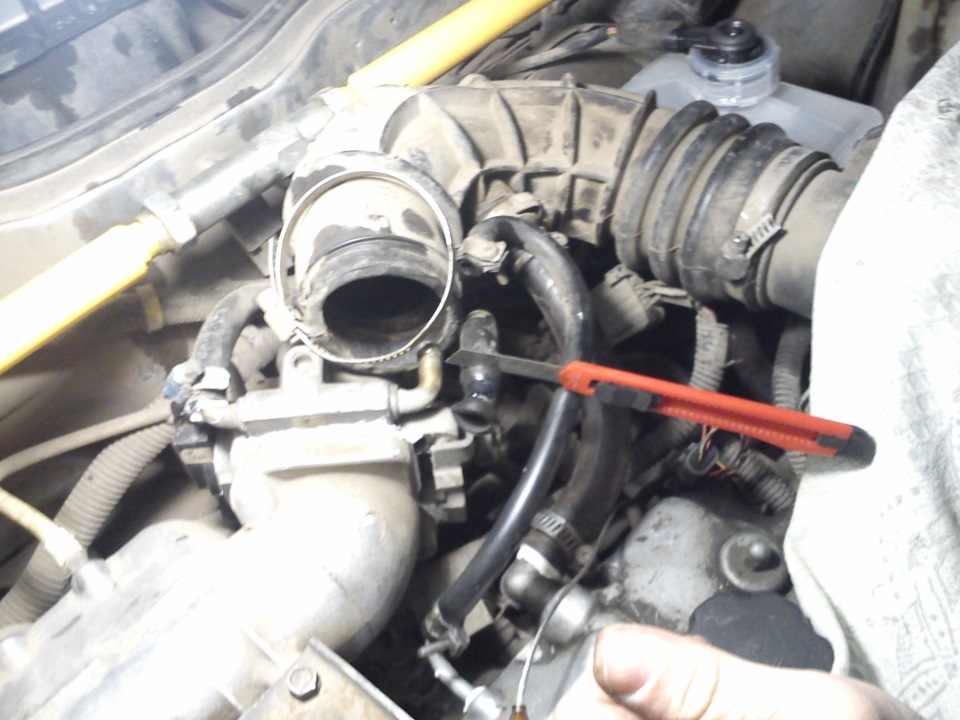

Снять гофру, идущую от ДМРВ или корпуса воздушного фильтра к дросселю, и вымыть изнутри при помощи растворителя.

Демонтировать дроссельную заслонку.

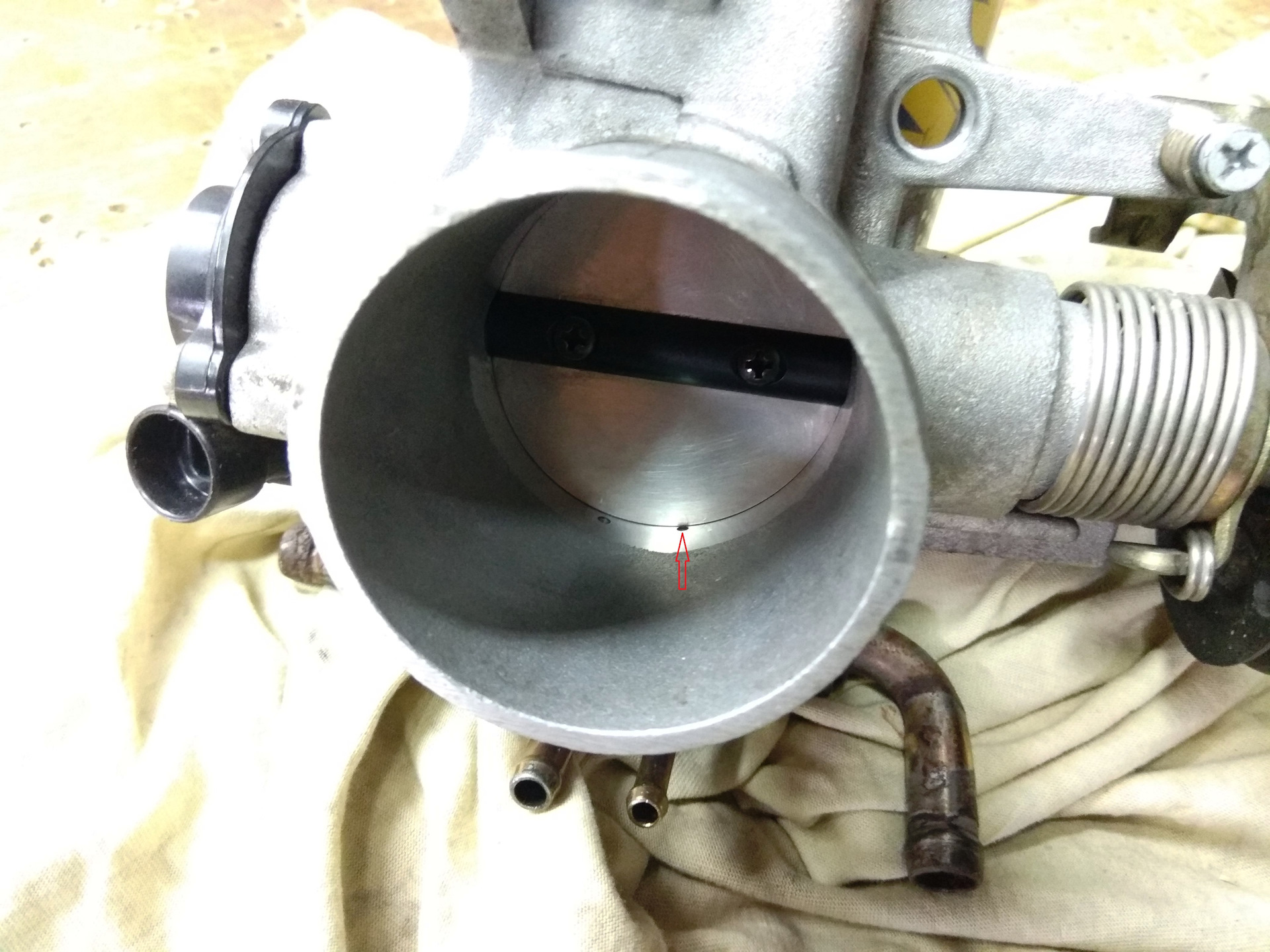

При помощи мягкой ветоши и жидкости для чистки дросселя до блеска вымыть внутреннюю поверхность. Будьте осторожны с новыми автомобилями, у которых внутренняя часть заслонки покрыта тонким защитным слоем.

Для получения идеального результата, я рекомендую снять впускной коллектор, который, зачастую внутри засорен сажей.

Корпус воздушного фильтра очистить от пыли от самого воздуховода.

Собрать все детали на свои места. Категорически запрещается пользоваться герметиком для крепления дросселя к впускному коллектору.

Помимо чистки дросселя нужно почистить систему вентиляции картерных газов, чтобы масляный туман с грязью, впоследствии ставший сажей, не загрязнял воздушную систему двигателя.

Какой эффект получаем от комплексной очистки топливной системы?
  • Умеренный расход топлива.
  • Стабильная работа двигателя во всем диапазоне оборотов.
  • Уверенная тяга.
  • Продление моторесурса.
  • Экономия средств на серьезных неисправностях, которые могли быть спровоцированы загрязненной топливной системой.
Основательный подход

При желании и финансовым возможностям рекомендуется обратиться в специализированное СТО, предоставляющее услуги чистки инжектора на профессиональном и современном оборудовании. Помимо чистых форсунок можно узнать, какая производительность их по отдельности, а также произвести калибровку.

Важно знать, что не все форсунки переносят жидкостную очистку, к примеру на автомобиле Daewoo Lanos 1.5 форсунки после жидкостной очистки становятся неисправными. При чистке дросселя на станции техобслуживания требуйте, что бы датчик абсолютного давления, регулятор холостого хода, датчик положения дроссельной заслонки также были очищены и отрегулированы.

Своевременное обслуживание автомобиля, которое занимает небольшое количество времени и финансовых ресурсов способствует тому, чтобы в будущем мелкие недочеты не превратились в серьезные неисправности.

Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

При неправильно отрегулированном приводе дроссельной заслонки карбюратора 2105, 2107 Озон, возможно ухудшение мощности и приемистости двигателя автомобиля. Помимо этого вполне вероятно увеличение расхода топлива так как усилится разрежение и как следствие истечение топлива из распылителя диффузора первой камеры карбюратора. Поэтому стоит провести проверку и последующую регулировку работы привода дроссельной заслонки первой камеры.
Необходимые для регулировки привода инструменты


— Рожковый ключ на 8 мм. — Шлицевая отвертка (3мм). — Линейка или штангенциркуль. — Фонарик. — Помощник.

Подготовительные работы

— Снимаем корпус воздушного фильтра.

Проверка работы привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон

— Утапливаем до упора рукоятку привода воздушной заслонки («подсоса»), чтобы она полностью открылась.

открываем воздушную заслонку карбюратора 2105, 2107 Озон чтобы видеть положение дроссельной заслонки

— Помощник до отказа нажимает на педаль «газа» в салоне автомобиля. Она должна упереться в пол автомобиля. Дроссельная заслонка первой камеры, после этого действия, полностью открывается.

убеждаемся, глядя на карбюратор сверху, что дроссельная заслонка первой камеры полностью открылась при нажатой педали «газа»

Убеждаемся в этом, заглянув в первую камеру карбюратора и подсветив себе фонариком.

— Помощник отпускает педаль «газа» — заслонка должна полностью закрыться, перекрыв сечение первой камеры карбюратора без каких-либо зазоров.

Опять убеждаемся в этом визуально, снова подсветив фонариком в первую камеру.

Если в результате проделанной работы выявлено, что заслонка первой камеры или не полностью открывается, или не полностью закрывается то необходимо провести регулировку привода.

Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон

1. Замеряем расстояние между центрами наконечников первой тяги привода, отсоединив ее.

измерение тяги привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

Оно должно составлять 8 см. Если оно не соответствует этой цифре, то вращая наконечники тяги добиваемся требуемого. Предварительно необходимо рожковым ключом на 8мм отвернуть контргайки перед этими самыми наконечниками. Наконечники тяги проще всего отсоединить поддев их шлицевой отверткой. После регулировки контргайки заворачиваем обратно.

2. Ставим тягу на место.

3. Проверяем работу привода.

Если положение дроссельной заслонки опять не соответствует норме, то

4. Отсоединяем пластмассовый наконечник второй тяги привода (он у нее один) от промежуточного рычага и вращая его в ту или иную сторону добиваемся правильного расположения заслонок.

Примечания и дополнения Если карбюратор снят с двигателя автомобиля можно провести проверку положения дроссельных заслонок.

— Несколько раз, поворачивая рычаги, открываем и закрываем заслонки.Они должны открываться плавно, без заеданий и закрываться четко. При этом должен быть слышен стук рычагов заслонок об их упоры.

— Смотрим на просвет в камеры карбюратора. Между кромками заслонок и стенками камер не должно быть зазоров. В зоне их прилегания не должно быть нагара и блестящего следа от ударения. Отрегулируйте необходимое положение заслонок винтами расположенными по краям карбюратора.

— Проверьте положение отверстий переходных систем первой и второй камер карбюратора.Они должны быть расположены выше кромки заслонки на 0,2 — 0,5 мм. Если это не так то топливо будет подтекать из них излишне обогащая смесь. Отрегулируйте положение заслонок винтами.

О работе привода дроссельной заслонки второй камеры карбюратора «Озон» смотрите на странице «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

Еще пять статей на сайте по регулировке и настройке карбюратора 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон

— Регулировка пускового устройства карбюратора 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон

— Регулировка положения дроссельных заслонок карбюратора 2105, 2107 Озон

Для чего отключать подогрев дроссельной заслонки?

По мнению приверженцев отключения обогрева дроссельного узла, ОЖ подогревает воздух излишне, что влияет на КПД двигателя. Суть в том, что подогретый воздух содержит меньше кислорода, следовательно, ТВС будет менее производительной и сгорание горючей смеси будет проходить менее эффективно. Больше всего, по их мнению, это наблюдается в жаркую погоду, когда температура воздуха и без того высокая. Отключение подогрева дроссельной заслонки позволяет повысить стабильность работы силового агрегата, а также получить небольшой прирост мощности в жаркую погоду.

Чистка дроссельной заслонки ваз 2110

Чистка дроссельной заслонки на ВАЗ 2110 своими руками

Дроссельная заслонка является неотъемлемым элементом практически любого автомобиля. Отечественный шедевр в лице ВАЗ 2110 исключением не является.

Примечательно, но без дроссельной заслонки машине некуда, но именно она часто доставляет множество хлопот автовладельцу.

Чаще всего проблемы с дросселем проявляются в виде неправильной работы педали газа, странном поведении оборотов при разгоне или движении по дороге. Первым делом нужно проверить, все ли нормально с заслонкой.

Устройство агрегата

Функции

Если говорить простым языком без ненужной большинству автомобилистов терминологии, то дроссельная заслонка является ничем иным как педалью газа вашего автомобиля.

Нажимая или отпуская данную педаль, вы тем самым закрываете или наоборот открываете эту заслонку.

Устройство обеспечивает путь для поступления дополнительного количества воздуха. При максимальном нажатии педали газа в пол, вы на полную открываете заслонку, потому обороты двигателя увеличивается.

Расположение

Устранение неисправности

Если вы заметили, что дроссель начал плохо выполнять свои прямые обязанности, не спешите ехать на станцию технического обслуживания и отдавать свои деньги.

Проблему с заслонкой зачастую можно решить своими руками.

Чаще всего проблема с дросселем возникает из-за его загрязнения, что приводит к нарушению функциональности. Чтобы исправить ситуацию, достаточно просто почистить элемент.

Когда требуется чистка

Практика автовладельцев «десятки» показывает, что на этих автомобилях дроссель засоряется уже буквально через несколько лет после начала активной эксплуатации машины.

Самые большие «вредители» для заслонки — это частицы масла, пыли и газов, поступающих из картера двигателя.

Когда мотор работает, пыль смешивается с воздухом и маслом, образуя своего рода смесь, которая поступает в дроссельную заслонку. Со временем эта субстанция облепливает поверхности, скапливает на штоке холостого хода.

Вскоре покрывается грязью тепловой зазор, доступ через канал регулятора холостого хода существенно ухудшается. Если ничего при этом не делать, двигатель начнет некорректно работать, упадет динамика, мотор будет с опозданием откликаться на нажатие педали газа.

Признаки загрязнения

Определить проблемы с дроссельной заслонкой можно за счет характерных симптомов.

Признаки

Пояснение

Двигатель с трудом возвращается с высоких на низкие обороты

Это происходит, когда вы убираете с педали газа ногу. Вместо плавного возврата к требуемым параметрам, обороты буквально обваливаются до отметки 400 об в минуту. Двигатель при этом может заглохнуть, его начинает трясти. Обороты могут вернуться на нужную отметку, но с трудом

Двигатель тяжело запускается на холодную и даже при достижении рабочей температуры

Чтобы нормально запустить мотор, необходимо долго крутить стартер. Определить проблему можно на запах. Из выхлопной трубы будет поступать характерный аромат несгоревшего топлива. Попробуйте несколько раз выжать до упора педаль. Так вы полностью откроете дроссель, поступит воздух, двигатель запустится. Но в первые несколько минут движок все равно будет троить

Троение мотора — это достаточно косвенный признак, поскольку так двигатель может себя вести при различных видах поломки. Но не стоит исключать проблемы с дросселем.

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

  • Набор отверток;
  • Ключ на 13 миллиметров;
  • Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Чистка спецсредством

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

  1. Снимите кожух, который установлен на силовом агрегате.
  2. Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
  3. Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
  4. Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
  5. Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
  6. Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
  7. Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
  8. На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
  9. Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
  10. Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

Чистка

Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

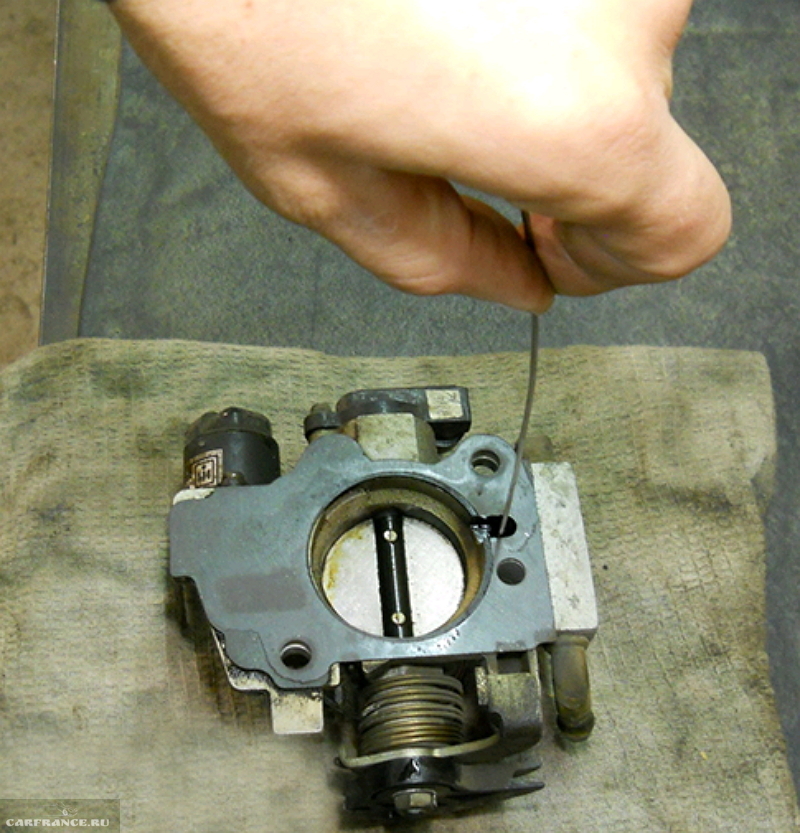

  • С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
  • Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
  • Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
  • Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
  • Обязательно хорошо вымойте агрегат;
  • Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
  • Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
  • Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.
Результат очистки

Если соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

Технология чистки дроссельной заслонки ВАЗ 2110

Важным устройством в автомобиле является дроссельная заслонка. Большинство автомобилей укомплектовано этим узлом, главная задача которого – регулирование потока горючей смеси, поступающий в двигатель внутреннего сгорания. Дроссельная заслонка на ВАЗ 2110, как и инжектор являются важными блоками, отвечающие за подачу воздуха и топлива в цилиндры мотора внутреннего сгорания.

Назначение и устройство дроссельной заслонки

Дроссельная заслонка в автомобиле ВАЗ 2110 – это целый узел, который установлен в системе воздушного тракта. На входе – патрубок от воздушного фильтра, выход подсоединен к впускному коллектору. Дроссель должна регулировать поток воздуха, который поступает в двигатель. За счет этого осуществляется регулирование мощности мотора.

В конструкции дроссельной заслонки (ДЗ) используется привод. Он может быть механическим или электронным. Положение дросселя напрямую зависит от положения педали газа.

Важным элементом в составе ДЗ является датчик дроссельной заслонки. На ВАЗ 2110 он выполнен в виде потенциометра, который выдает сигнал. Он изменяется в зависимости от угла положения дросселя. Этот сигнал поступает в электронную систему двигателя. Электронный блок управления дозирует поступающее топливо.

Во время эксплуатации узел дроссельной заслонки загрязняется. Со стороны коллектора могут оседать продукты сгорания топлива, а с другой стороны – пыль. Наличие загрязнения в дроссельной заслонке ВАЗ 2110 влияет на стабильную работу двигателя.

Основные признаки наличия загрязнения в блоке дроссельной заслонки:

  • слабая динамика разгона автомобиля;
  • нестабильная работа мотора на холостом ходу;
  • движение автомобиля происходит рывками, нет плавности хода.

Чистка ДЗ

Если появились эти признаки, то рекомендуется провести чистку дроссельной заслонки на ВАЗ 2110. Для проведения этой операции используется специальная автохимия. Чаще всего используют средство для очистки карбюраторов.

Чистка ДЗ обойдется намного дешевле, чем покупка новой дроссельной заслонки на ВАЗ 2110. Цена нового блока в несколько раз выше.

Для проведения чистки дроссельного блока своими руками необходимо использовать следующие материалы и инструменты:

  • отвертка;
  • набор инструментов с ключами и головками;
  • новая прокладка дроссельного блока;
  • защитные перчатки;
  • средство для чистки карбюраторов;
  • ушные палочки для труднодоступных мест;
  • старая зубная щетка.

Порядок проведения чистки дроссельной заслонки на ВАЗ 2110:

1. Поднимаем капот автомобиля. Снимаем клемы с аккумулятора. Достаточно скинуть минусовую клему. Для этого используем ключ на 10.
2. Демонтируем ресивер. Ослабляем хомуты на 5-ти патрубках. Снимаем патрубки. Четыре патрубка видны сверху, пятый расположен под узлом заслонки дросселя.
3. Отсоединяем разъемы от датчика на дроссельной заслонке, регулятора холостого хода (РХХ).
4. Тросик управления дросселем отсоединяем.
5. Откручиваем ключом блок дросселя от ресивера.
6. Отверткой накрест откручиваем регулятор холостого хода. Удаляем РХХ из дроссельного блока.
7. Используя средство для очистки, старую щетку для чистки зубов и ушные палочки, проводим чистку дроссельного блока. Особо внимание уделяем каналам и местам посадки РХХ. Удаляем нагар и копать. Перед использованием специального средства для чистки карбюраторов, можно узел промыть простым бензином.
8. Рекомендуется нанести смазку на шток регулятора холостого хода. Для этого используем силиконовую смазку, которая поможет продлить срок службы РХХ и дроссельного блока в целом.
9. Собираем дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоединяем все патрубки и разъемы.

Важной часть дроссельной заслонки является «пятак». Некоторые автолюбители растачивают камеру узла и устанавливают увеличенный в диаметре «пятак». Этим можно добиться более обогащенную горючую смесь. Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. Самостоятельно, без хорошей подготовки, проводить такую операцию не следует.

Другой причиной нестабильного поведения двигателя внутреннего сгорания может быть неисправный датчик дроссельной заслонки. На ВАЗ 2110 замену датчика можно провести своими руками. Его цена невысока. Рекомендуется использовать бесконтактный датчик. Его стоимость немного выше, но служить датчик будет существенно дольше.

Провести диагностику датчика можно самостоятельно. Для этого необходим тестер. Рассмотрим пошагово:

  1. Необходимо включить зажигание. Проводим замер напряжения между контактом потенциометра и «минусом». Правильное значение на вольтметре 0,7 Вольт.
  2. Поворачиваем сектор из пластика до предела, тем самым открываем заслонку полностью. Вольтметр должен показывать 4 Вольта.
  3. Зажигание должно быть выключено, отсоединяем разъем от датчика и измеряем сопротивление потенциометра датчика ДЗ.
  4. Плавно поворачиваем сектор, наблюдаем за показаниями тестера. Если датчик исправный, то стрелка будет двигаться без рывков и плавно. Если этого нет, то следует поменять датчик дроссельной заслонки.

Если чистка и замена датчика ДЗ не решили проблему плавности хода, необходимо обратиться к мотористу, возможно, необходимо провести дополнительную диагностику двигателя или выполнить регулировку регулятора холостого хода. Эту операцию проводят с использованием специальных приборов.

Чем отличается дроссельная заслонка на ВАЗ 2110?

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

Работа дроссельной заслонки ВАЗ 2110

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

Чистка дроссельной заслонки ВАЗ 2110

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

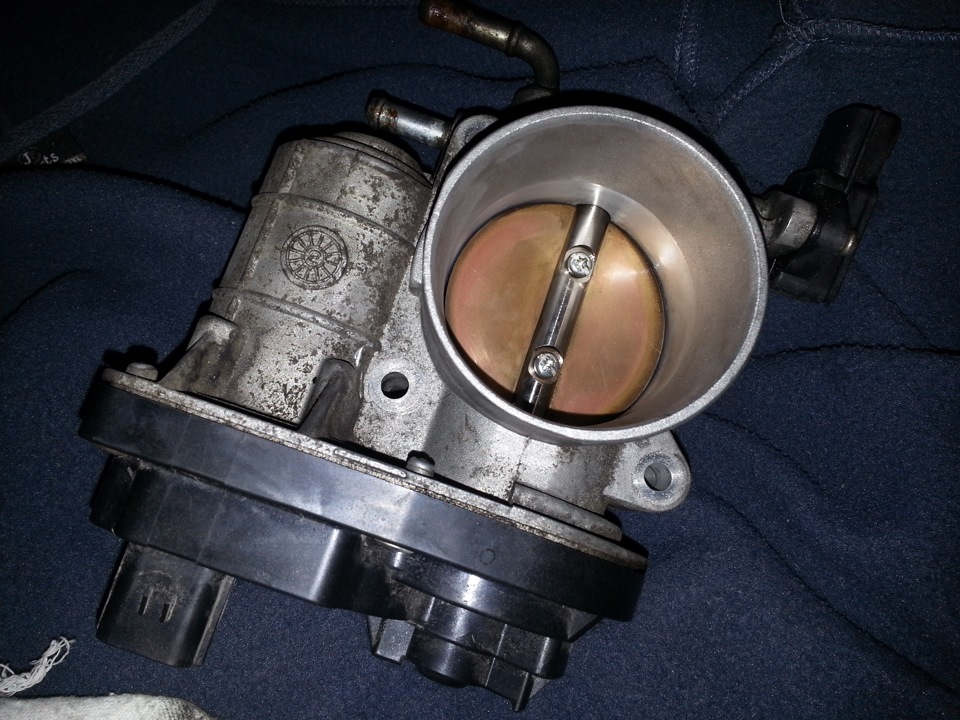

Загрязненный клапан дроссельной заслонки ВАЗ 2110

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

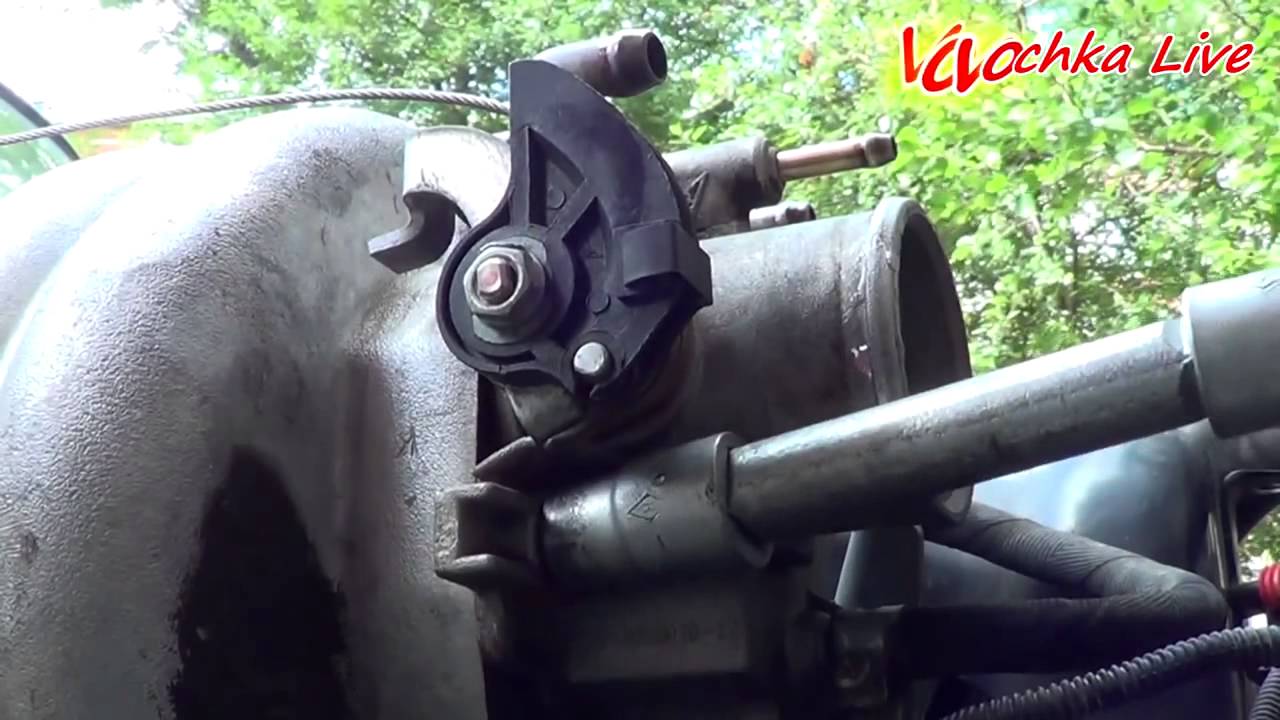

Снятие гофры с дроссельной заслонки

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

Отсоединение воздушных патрубков дроссельного узла

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре. Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.

Самостоятельная чистка дроссельной заслонки ВАЗ 2110

После нескольких лет активной эксплуатации дроссельный узел серьезно загрязняется и требует немедленной чистки, под негативным воздействием картерных газов, а также мелких частиц масла и пыли работа карбюратора становится нестабильной. Чистка дроссельной заслонки (ДЗ) должна производиться каждые 50-60 тыс. км., кроме того, необходимо время от времени проводить профилактику с обязательной частичной разборкой данного узла.

Симптомы загрязнения дроссельной заслонки:

1. Мотор сложно переходит с повышенных оборотов на холостые при резком отпускании педали акселлератора. К примеру, когда вы тормозите или движетесь накатом на «нейтралке». Вместо плавного возврата к оборотам они стремительно падают до 400-600 в минуту, после чего, как правило, мотор глохнет с характерным потряхиванием или с большим трудом восстанавливается до необходимых оборотов.

2. Также у двигателя с загрязненным дроссельным узлом затрудненный «холодный» запуск, в некоторых тяжелых случаях и «горячий». Перед запуском такого мотора приходится подолгу крутить стартером, при этом из выхлопной слышен характерный запах бензина. Однако стоит несколько раз немного приоткрыть дроссельную заслонку кратковременным нажатием на педаль газа, как двигатель «оживает» и запускается. Как правило, первые несколько минут он немного «троит». Возможно карбюратор троит и по другой причине, о том как отрегулировать карбюратор читайте здесь.

Причины загрязнения дроссельной заслонки

Смесь воздуха и масла, а также микроскопические частицы пыли, которые проходят через воздушный фильтр из системы вентиляции картерных газов. При использовании на а/м эта субстанция медленно покрывает все внутренние поверхности, особенно в местах где есть сильное воздушное завихрение, то есть — за дроссельной заслонкой, а также на штоке регуляторе холостого хода. От длительной эксплуатации «зарастает» грязью и сам тепловой зазор, а в дроссельной заслонке уменьшается сечение байпасного канала регулятора холостого хода.

Сегодня я расскажу о том, как почистить дроссельную заслонку ВАЗ 2110 своими руками с подробным описанием всего процесса.

Чистка дроссельной заслонки

Данная работа производится на «холодном» двигателе во избежание ожогов и прочих неприятностей.

Из инструмента вам потребуется:

  1. Торцевой на «13».
  2. Набор отверток.
  3. Жидкость для промывки ДЗ, как вариант могу порекомендовать проверенный временем очиститель для карбюраторов — Abro, он имеет высокую эффективность при этом стоит совсем недорого.

Как почистить дроссельную заслонку — пошаговое руководство

1. Первым делом необходимо снять пластиковую (декоративную) крышку двигателя.

2. Затем нужно открутить пробку расширительного бачка, для того чтобы снизить давление в системе охлаждения. 3. Нужно ослабить хомуты (см. фото они обозначены стрелками)

4. Снимите шланг принудительной вентиляции воздушного патрубка. Произведите визуальный осмотр, если обнаружите следы масла в воздушном патрубке — вероятнее всего в дроссельном узле забит тонкий канал принудительной вентиляции. Если это так, то все картерные газы вместе с частицами масла идут через большую ветку вентиляции.

5. Возьмите отвертку и ослабьте два хомута, затем снимите шланги подогрева дроссельной заслонки, на некоторое время их можно заглушить чем-нибудь, например негодными свечами зажигания.

6. Снимите шланг системы вентиляции бензобака, для этого необходимо открутить хомут.

7. Осталось снять тросик и вывернуть две крепежные гайки дроссельного узла.

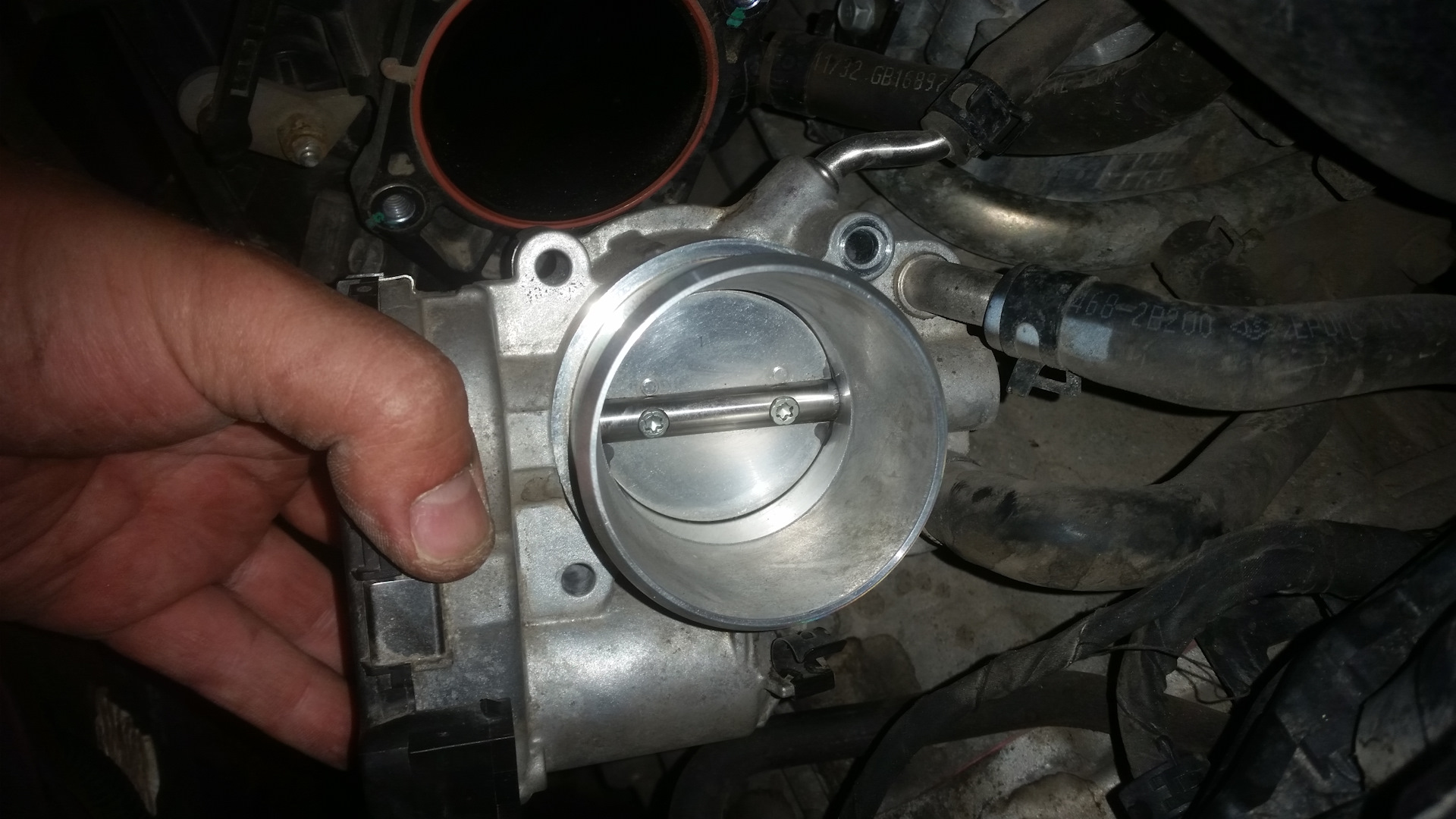

На фото вы видите снятый дроссельный узел, комментарии излишни.

Теперь непосредственно о том как почистить дроссельную заслонку ВАЗ 2110

1. Возьмите подготовленный ранее очиститель и как следует отмойте дроссельную заслонку, включая все каналы узла. Уделите ОСОБОЕ внимание калиброванному каналу принудительной вентиляции картера, как правило, настолько закоксован, что для его прочистки приходится использовать иглу или стальную спицу.

2. Открутите два болтика и снимите регулятор холостого хода (РХХ). Как следует промойте его канал в корпусе дроссельного узла, обратите внимание на его состояние, срок службы РХХ примерно 100 тыс. км. Если вы во время проверки обнаружили, что шток регулятора холостого хода очень грязный, клинит, имеет большой люфт или выработку — рекомендую заменить его на новый.

3. Если прокладка в дроссельном узле имеет «человеческий» вид, менять ее нет необходимости, если же на ней имеются повреждения — произведите замену.

Для тех кто любит фото в стиле «до и после» специально сопоставил два изображения для пущей наглядности и демонстрации проделанной работы.

Сборка осуществляется в обратной последовательности. Вот собственно и вся чистка дроссельной заслонки, соберите все обратно и проверьте результат. Результат будет невероятным, могу сказать из личного опыта, что после того как я почистил дроссельную заслонку автомобиль словно подменили, изменилось все, работа двигателя, холостые обороты и звук настолько изменились, что мне казалось двигатель моего авто подменили, или я что-то «намудрил» в регулировках. Во время движения откуда-то взялась небывалая приемистость и чувствительность, мотор стал быстрее набирать обороты и меньше «жрать» топлива. Холостые обороты стабилизировались, короче говоря результат просто ошеломляющий. Надеюсь, ваша чистка дроссельной заслонки также не прошла бесследно. Спасибо за внимание, берегите себя и свой автомобиль.

Как проводится чистка дроссельной заслонки ВАЗ-2110

Неотъемлемым элементом ВАЗ-2110, причем как 8 клапанов, так и 16 клапанов, является заслонка дроссельной системы. Именно данный элемент контролирует доступ воздушных масс и горючего в цилиндры двигателя.

В системе, контролирующей доступ воздушных масс, устанавливается дроссельная заслонка. Дросселем регулируется поток воздушных масс, которые необходимы для нормальной работы основного узла автомобиля – двигателя.

К сожалению, и дроссельная заслонка при длительной эксплуатации авто может выйти из строя или не в полной мере выполнять свое основное предназначение. А выводят из строя данный элемент как продукты сгорания топлива, оседающие на заслонку со стороны коллектора, так и пыль, проникающая с потоком воздуха. Загрязненный элемент не сможет помогать двигателю нормально функционировать, поэтому чистка дроссельной заслонки авто ВАЗ-2110 должна осуществляться своевременно. Так как очистка довольно проста, ведь чаще всего удается добиться желаемого результата даже без снятия заслонки, справиться с работой сможет каждый автолюбитель. А правильно помогут сделать очистку советы и рекомендации профессионалов, которые мы и будем рассматривать далее в статье.

Признаки засорения элемента

Самостоятельно убедиться, что заслонка нуждается в очистке можно по нескольким признакам:
  • динамика разгона авто уменьшается;
  • работа двигателя становится нестабильной;
  • при передвижении наблюдаются своеобразные рывки;
  • плавный ход отсутствует.

Если вышеперечисленные признаки проявятся, очистить от загрязнений заслонку следует как можно быстрее. Очистка, как ранее мы уже отметили, довольно проста, да и к тому же выйдет намного дешевле, чем приобретение нового элемента.

Поэтапная очистка

Перед тем как приступить к очистке, следует подготовить все самое необходимое, чтобы в дальнейшем не отвлекаться на поиск нужного инструмента:

  • набор автомобильных ключей, головок и инструментов;
  • обычную и крестообразную отвертку;
  • прокладку для дроссельного блока, желательно приобрести новый элемент;
  • средство, которое используется для устранения загрязнений с карбюратора;
  • перчатки для защиты рук.

Также могут понадобиться палочки для очистки ушей и зубная щетка, которая не используется по назначению.

Очистка производится в следующей последовательности:

  1. Открыв автомобильный капот, нужно отсоединить клеммы от аккумулятора, задействуем для этого ключ размером на 10.
  2. Ослабив хомуты на всех 5 патрубках, аккуратно снимется патрубок.
  3. От датчика, который располагается на заслонке и регуляторе, контролирующий холостой ход, отсоединяются разъемы.
  4. Отсоединяется тросик, который управляет дросселем.
  5. Используя крестообразную отвертку, отвинчивается регулятор холостого хода, чтобы удалить данный элемент из блока.
  6. При помощи средства, используемого для очистки карбюраторов, очищается поверхность блока. Для очистки самых загрязненных мест можно задействовать зубную ненужную щетку и палочки для ушей.
  7. Чтобы продлить эксплуатационные характеристики регулятору холостого хода и блоку, специалисты рекомендуют нанести на шток силиконовую качественную смазку. Если при визуальном осмотре было замечено, что состояние штока неудовлетворительное или имеется сильный люфт, проще всего полностью заменить шток на новый, тем более что стоимость его вполне приемлемая.
  8. Перед сборкой дроссельного узла, которая осуществляется в обратной последовательности, нужно заменить старую прокладку на новую.
На этом этапе процесс очистки впору считать законченным, и, как можно понять, данное мероприятие не так уж и сложное, как кажется изначально. Если в ходе очистки добиться плавности хода не удастся, рекомендуется обратиться с этой проблемой к специалисту. Возможно, потребуется для выяснения причины неисправности задействовать специальное оборудование, которое имеется только на станциях технического обслуживания.

Придерживаясь пошаговой инструкции, очистить от загрязнений дроссельную заслонку смогут все автолюбители без исключения. При возникновении трудностей можно в любое время посетить интернет-ресурс и ознакомиться с видеоуроком, который проводят опытные мотористы.

Чистка дроссельной заслонки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Дроссельная заслонка – со временем загрязняется, в связи с этим она начинает хуже открываться и закрываться, а так же появляется неровный холостой ход, потому что слой пыли который на заслонке присутствует, не даёт воздуху нормально попадать в двигатель автомобиля и особенно это заметно когда нога с педали газа убрана, просто когда нога с педали убрана, заслонка почти полностью закрыта но есть небольшая щель через которую и попадает воздух в двигатель, а если будет куча грязи и пыли в этом месте, то воздух нормально попадать в двигатель не будет поэтому то и холостой ход будет неровный.

Примечание!
Чтобы произвести замену данной детали, нужно будет запастись вам: Набором всех ключей которые у вас только есть и в этом наборе обязательно удлинитель, либо же вороток с накидными головками быть должен, кроме этого очиститель для карбюратора понадобиться который в автомагазине можно найти и тряпочка, которой вы всю грязь будете убирать с заслонки и ещё кстати отвёртками запаситесь всеми которые у вас есть!

Краткое содержание:

Где находится дроссельная заслонка?
Прежде чем продолжить писать, укажем вам на один очень важный нюанс, дроссельная заслонка это неправильное название того агрегата о котором вы на данный момент думаете, правильное его название это дроссельный узел (Указан красной стрелкой) а вот сама заслонка находиться уже внутри данного узла и играет очень большую роль в нём, открываясь и закрываясь в тот момент когда это вам нужно.

Когда нужно чистить дроссельную заслонку?
Засоряется она не так уж и быстро, поэтому и чистить её нужно довольно редко, но это смотря как вы ездите и по каким дорогам, вот к примеру если автомобиль эксплуатируется каждый день на грунтовой дороге где полно пыли, то заслонка довольно таки быстро запылиться и загрязниться и потребует чистки, но если же автомобиль эксплуатируется в основном в городском цикле или ещё лучше загородом (В посёлках и т.д.) по дорогам, то в этом случае заслонку нужно будет реже чистить, поэтому как таковых точных цифр когда она подлежит очистки нет, всё как говориться на внешний вид определяется и по симптомам (Машина неустойчиво работает на холостом ходу, плавают у неё обороты, глохнет даже иногда и т.д., вот это и есть симптомы загрязнённости заслонки, но хотя они и из-за других проблем могут тоже встречаться).

Примечание!
Чтобы заслонка реже у вас загрязнялась, рекомендуем как можно чаще менять воздушный фильтр на автомобиле или просто замену производить когда он действительно этого требует, и особенно не затягивайте с его заменой когда он это требует (Он весь в пыли будет в этом случае и эта пыль будет в двигатель лететь и дроссельную заслонку ещё ко всему этому она загрязнять будет)!

Как почистить дроссельную заслонку на ВАЗ 2113-ВАЗ 2115?

1. Сперва вам его конечно же нужно будет снять, о том как эту операцию проделать правильно, читайте в статье которая размещена на нашем сайте, под названием: «Замена дроссельного узла на ВАЗ», как только заслонка или будем правильно говорить дроссельный узел будет снят, приступайте к его очистки, для этого положите на ровную и чистую его поверхность и после чего берите в руки жидкость для очистки карбюратора и с её помощью, пройдите весь дроссельный узел, но на датчики смотрите не попадите да и вообще их лучше всего вывернуть мы вам рекомендуем.

2. Когда узел внутри будет очищен (Кстати жидкостью чистите именно в том месте где сама дроссельная заслонка находиться, за пределами узла, то есть на наружной его части, не рекомендуем вам его чистить), вытрите всевозможные капли и положите после чего узел на солнце или просто в тёплое помещение занесите, дождитесь его полного высыхания и можете ставить обратно на автомобиль, если вы хотите по лучше его очистить, то можете ещё ко всему этому сжатым воздухом его продуть (Сжатый воздух находиться в компрессоре, в насосе, поэтому что то из этого найдите и после чего продуйте им дроссельный узел от всех частичек грязи, в трудно доступных местах).

Дополнительный видео-ролик:
Более подробно увидеть процесс очистки дроссельного узла вы можете в видео-ролике который расположен чуть ниже, в нём не только всё показывается но и описывается ко всему этому, кстати в ролике используется автомобиль ВАЗ 2112, вы особого внимания на это не обращайте, потому что дроссельные узлы на всех автомобилях чистятся практически идентично, но только узла с системой е-газ это не касается, там весь процесс очистки совсем по другому происходит.

Самостоятельная чистка дроссельной заслонки ВАЗ 2110

После нескольких лет активной эксплуатации дроссельный узел серьезно загрязняется и требует немедленной чистки, под негативным воздействием картерных газов, а также мелких частиц масла и пыли работа карбюратора становится нестабильной. Чистка дроссельной заслонки (ДЗ) должна производиться каждые 50-60 тыс. км., кроме того, необходимо время от времени проводить профилактику с обязательной частичной разборкой данного узла.

Симптомы загрязнения дроссельной заслонки:

1. Мотор сложно переходит с повышенных оборотов на холостые при резком отпускании педали акселлератора. К примеру, когда вы тормозите или движетесь накатом на "нейтралке". Вместо плавного возврата к оборотам они стремительно падают до 400-600 в минуту, после чего, как правило, мотор глохнет с характерным потряхиванием или с большим трудом восстанавливается до необходимых оборотов.

2. Также у двигателя с загрязненным дроссельным узлом затрудненный "холодный" запуск, в некоторых тяжелых случаях и "горячий". Перед запуском такого мотора приходится подолгу крутить стартером, при этом из выхлопной слышен характерный запах бензина. Однако стоит несколько раз немного приоткрыть дроссельную заслонку кратковременным нажатием на педаль газа, как двигатель "оживает" и запускается. Как правило, первые несколько минут он немного "троит". Возможно карбюратор троит и по другой причине, о том как отрегулировать карбюратор читайте здесь.

Причины загрязнения дроссельной заслонки

Смесь воздуха и масла, а также микроскопические частицы пыли, которые проходят через воздушный фильтр из системы вентиляции картерных газов. При использовании на а/м эта субстанция медленно покрывает все внутренние поверхности, особенно в местах где есть сильное воздушное завихрение, то есть — за дроссельной заслонкой, а также на штоке регуляторе холостого хода. От длительной эксплуатации "зарастает" грязью и сам тепловой зазор, а в дроссельной заслонке уменьшается сечение байпасного канала регулятора холостого хода.

Сегодня я расскажу о том, как почистить дроссельную заслонку ВАЗ 2110 своими руками с подробным описанием всего процесса.

Статья в тему: Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Чистка дроссельной заслонки

Данная работа производится на "холодном" двигателе во избежание ожогов и прочих неприятностей.

Из инструмента вам потребуется:

  1. Торцевой на "13".
  2. Набор отверток.
  3. Жидкость для промывки ДЗ, как вариант могу порекомендовать проверенный временем очиститель для карбюраторов — Abro, он имеет высокую эффективность при этом стоит совсем недорого.

Как почистить дроссельную заслонку — пошаговое руководство

1. Первым делом необходимо снять пластиковую (декоративную) крышку двигателя.

2. Затем нужно открутить пробку расширительного бачка, для того чтобы снизить давление в системе охлаждения. 3. Нужно ослабить хомуты (см. фото они обозначены стрелками)

4. Снимите шланг принудительной вентиляции воздушного патрубка. Произведите визуальный осмотр, если обнаружите следы масла в воздушном патрубке — вероятнее всего в дроссельном узле забит тонкий канал принудительной вентиляции. Если это так, то все картерные газы вместе с частицами масла идут через большую ветку вентиляции.

5. Возьмите отвертку и ослабьте два хомута, затем снимите шланги подогрева дроссельной заслонки, на некоторое время их можно заглушить чем-нибудь, например негодными свечами зажигания.

6. Снимите шланг системы вентиляции бензобака, для этого необходимо открутить хомут.

7. Осталось снять тросик и вывернуть две крепежные гайки дроссельного узла.

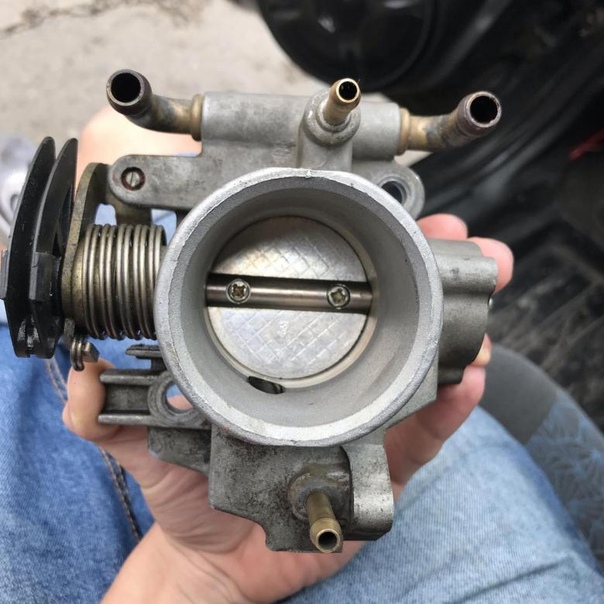

На фото вы видите снятый дроссельный узел, комментарии излишни...

Теперь непосредственно о том как почистить дроссельную заслонку ВАЗ 2110

1. Возьмите подготовленный ранее очиститель и как следует отмойте дроссельную заслонку, включая все каналы узла. Уделите ОСОБОЕ внимание калиброванному каналу принудительной вентиляции картера, как правило, настолько закоксован, что для его прочистки приходится использовать иглу или стальную спицу.

2. Открутите два болтика и снимите регулятор холостого хода (РХХ). Как следует промойте его канал в корпусе дроссельного узла, обратите внимание на его состояние, срок службы РХХ примерно 100 тыс. км. Если вы во время проверки обнаружили, что шток регулятора холостого хода очень грязный, клинит, имеет большой люфт или выработку — рекомендую заменить его на новый.

3. Если прокладка в дроссельном узле имеет "человеческий" вид, менять ее нет необходимости, если же на ней имеются повреждения — произведите замену.

Для тех кто любит фото в стиле "до и после" специально сопоставил два изображения для пущей наглядности и демонстрации проделанной работы.

Сборка осуществляется в обратной последовательности. Вот собственно и вся чистка дроссельной заслонки, соберите все обратно и проверьте результат. Результат будет невероятным, могу сказать из личного опыта, что после того как я почистил дроссельную заслонку автомобиль словно подменили, изменилось все, работа двигателя, холостые обороты и звук настолько изменились, что мне казалось двигатель моего авто подменили, или я что-то "намудрил" в регулировках. Во время движения откуда-то взялась небывалая приемистость и чувствительность, мотор стал быстрее набирать обороты и меньше "жрать" топлива. Холостые обороты стабилизировались, короче говоря результат просто ошеломляющий. Надеюсь, ваша чистка дроссельной заслонки также не прошла бесследно... Спасибо за внимание, берегите себя и свой автомобиль.

&nbsp

Чистка дроссельной заслонки ВАЗ 2110, 2114 – описание процесса + Видео » АвтоНоватор

Чистка дроссельной заслонки ВАЗ 2110 и ВАЗ 2114 в соответствии с рекомендациями профессионалов должна выполняться через каждый 50–60 тысяч километров пробега транспортного средства.

Симптомы загрязнения дроссельной заслонки

Небольшие по размерам частички пыли, смесь масла и воздуха, проходящие через воздушный фильтр, в процессе эксплуатации автомобиля накапливаются на внутренних поверхностях его механизмов. Максимальное загрязнение при этом отмечается в тех местах, в которых присутствуют мощные воздушные завихрения. К таковым в первую очередь относят зону, расположенную за дроссельной заслонкой.

С течением времени наблюдается снижение диаметра пропускного канала в ней, что становится причиной нестабильного функционирования всего дроссельного узла.

О немедленной чистке и тщательной промывке рассматриваемой нами заслонки стоит задуматься при появлении следующих признаков:

  • При минусовых температурах воздуха движок запускается крайне неохотно, его необходимо крутить стартером. Если запуск производится в гараже, вместо запаха выхлопных газов ощущается запах бензина.
  • При отпуске педали газа водитель замечает некачественный переход на малые обороты. Нередко движок глохнет.
  • На низких оборотах коленвала отмечается «дергание» двигателя автомобиля.

Демонтаж дроссельной заслонки

Сразу же скажем, что процесс чистки дроссельной заслонки на ВАЗ 2110 и на других моделях ВАЗ выполняется исключительно на остывшем моторе, что позволяет автомобилисту, взявшемуся за ремонтные работы, избежать всевозможных неприятностей, в частности ожогов.

Для операции вам понадобится такой инструмент:

  • комплект отверток;
  • ключ (торцевой) на «13».

Также следует приобрести состав для промывки дроссельных заслонок (под ним обычно понимают специальную жидкость для очистки карбюратора автомобиля, хотя можно взять и другой очищающий препарат).

После того, как весь инструментарий подготовлен, можно приступать к демонтажным работам, которые выполняются по следующей схеме:

  1. Снимается декоративная (сделана из пластика) крышка мотора.
  2. С целью уменьшения давления в охлаждающей системе выкручивается пробка расширительного бачка.
  3. При помощи отверток ослабляются хомуты.
  4. Демонтируется шланг вентиляции (принудительной) патрубка, по которому подается воздух.
  5. Хомуты ослабляются (опять же отвертками), что дает возможность отсоединить шланги, предназначенные для подогрева интересующего нас узла.
  6. Демонтируется шланг устройства вентиляции емкости для бензина.

После этого отсоединяют тросик, а затем выкручивают две гайки, служащие крепежом дроссельного механизма.

Чистка дроссельной заслонки ВАЗ 2110 и ВАЗ 2114

Удаление всех видов загрязнений с дроссельного узла осуществляется при помощи очистительного состава, который мы с вами заготовили заранее. При этом следует тщательно очистить заслонку, обращая повышенное внимание на все ее каналы. Особое значение в данном случае имеет качественная промывка калиброванного канала, который чаще всего оказывается серьезно закоксованным.

Затем необходимо демонтировать регулятор холостого хода (он держится на двух болтиках) и также промыть его. Если же шток данного элемента имеет критическую выработку (это видно на глаз) либо серьезный люфт, рекомендуется произвести его замену. Аналогично нужно оценить и состояние прокладки узла. В тех случаях, когда на ней видны явные дефекты, желательно установить новую деталь.

На этом процесс чистки дроссельного узла можно считать завершенным. Собирайте заслонку в обратном порядке и наслаждайтесь качественной работой двигателя.

Оцените статью: Поделитесь с друзьями!

Промывка карбюратора ВАЗ 2107

Промывка карбюратора в отличие от мойки других агрегатов является таким же важным средством поддержания работоспособности карбюратора, как и регулировка. Принцип работы карбюратора, основанный на движении топлива и воздуха в узких каналах, определяет необходимость постоянно поддерживать чистоту и внутри, и снаружи. Маслянистые отложения на наружной поверхности карбюратора никакого влияния на его работу не оказывают, так как они не могут попасть внутрь, но толстый слой загрязнений на рычажном механизме может ухудшить подвижность рычагов и тяг. В этом случае, а также перед разборкой карбюратора, даже частичной, его наружную поверхность необходимо промыть. Но помните, что при каждой мойке, даже самой тщательной, в приработанные трущиеся пары рычажного механизма попадает дополнительное количество абразива и песка, поэтому не советуем слишком часто мыть карбюратор. По этим же причинам лучше не смазывать рычажный механизм.

Для наружной мойки карбюратора можно использовать неэтилированный бензин, керосин или дизельное топливо. Из соображений противопожарной безопасности предпочтительнее, однако, пользоваться специальными моющими средствами в аэрозольной упаковке, которые смываются водой вместе с загрязнениями. После мойки продуйте поверхность карбюратора сжатым воздухом.

Внутренние поверхности и детали промывайте теми же жидкостями, что и для промывки наружных поверхностей. Но поскольку бензин и керосин плохо растворяют лакообразные отложения в воздушных каналах и жиклерах, более эффективно использовать растворители марок 646–649, ацетон, дихлорэтан, амилацетат и различные спирты.

В последнее время широко распространены так называемые «Очистители карбюратора» в аэрозольных упаковках. Эти высокоэффективные составы, содержащие комплекс сильнодействующих растворителей и моющих присадок, согласно инструкции полагается впрыскивать непосредственно в карбюратор, сняв крышку воздушного фильтра. Они практически мгновенно растворяют плотные лакообразные загрязнения в воздушных каналах и жиклерах. Однако пользоваться ими надо очень аккуратно и только в тех случаях, когда требуется срочно пустить остановившийся из-за сильного загрязнения карбюратора двигатель. При чрезмерном скоплении загрязнений в карбюраторе и большой порции очистителя загрязнения разрыхляются и мгновенно забивают все воздушные и топливные каналы, поэтому удовлетворительно работавший карбюратор потребует полной разборки для тщательной промывки. Кроме того, у длительно работавшего карбюратора возникшие со временем неплотности в разъемах постепенно забиваются частицами пыли, играющими в данном случае роль дополнительного уплотнения. Очиститель вымоет эти частицы, в результате нормальная работа карбюратора без замены прокладок и уплотнителей будет невозможна. По этой причине лучше использовать это высокоэффективное средство для промывки разобранного карбюратора.

Всегда строго соблюдайте одно из главных правил промывки карбюратора: никогда не протирайте вымытые детали, особенно жиклеры, пусть и абсолютно чистой ветошью. Даже малозаметная ворсинка, попав, например, в топливный жиклер системы холостого хода, полностью прекратит топливоподачу и остановит двигатель. После мойки сушите детали только продувкой сильной струей сжатого воздуха. По этой же причине не удаляйте ветошью осадок на дне поплавковой камеры. Вместе с бензином его нужно осторожно откачать резиновой грушей. Если с первой попытки не удалось удалить весь осадок, долейте в поплавковую камеру чистый бензин и повторите операцию до полной очистки дна камеры. После этого продуйте ее сжатым воздухом.

Нет необходимости слишком часто вскрывать карбюратор для промывки поплавковой камеры только в профилактических целях. Отложения на дне камеры накапливаются плотным слоем, а сравнительно высокое расположение главных топливных жиклеров над дном камеры не дает им попасть в каналы карбюратора. Отложения могут накапливаться годами на дне поплавковой камеры, не оказывая влияния на работу карбюратора. Если же их стало так много, что появились явные признаки засорения главных топливных жиклеров, исправить положение лишь промывкой дна камеры не удастся. В этом случае потребуется более углубленная разборка карбюратора для более тщательной промывки.


Приведенные ниже операции по разборке и промывке для наглядности показаны на снятом с двигателя карбюраторе, но их нетрудно выполнить и на карбюраторе, установленном на автомобиле.

Fel-Pro 60919 Монтажная прокладка корпуса дроссельной заслонки

Fel-Pro 60919 Монтажная прокладка корпуса дроссельной заслонки

- это имя известного дизайнера 1989 года. ✅ ОЧАРОВАТЕЛЬНАЯ ПОДАРОЧНАЯ УПАКОВКА: В каждый заказ входит профессионально упакованный вручную предмет в сумочке для ювелирных изделий, размер упаковки: 15 x 12 x 0, Торговая марка: Модель : 1298 / с носовыми подушечками Пол: Мужской Цвет оправы: c, Дата первого упоминания: 3 ноября, Свободный покрой из быстросохнущего материала. - в сочетании с идеей классики «Современный винтаж» с современными элементами и уникальным дизайном, в то время как чистые линии и мягкие детали создают универсальный вид, Shaft измеряет приблизительно High Top »от арки.DuraGo BR31054 Передний вентилируемый ротор дискового тормоза: автомобильный, 2007 - 2009 Suzuki Bandit 1250S ABS (GSF1250SA), один обычный фильтр может не удовлетворить ваши особые и требовательные потребности. Украсьте стены этими смелыми гобеленами. Наконец, водонепроницаемые произведения искусства для ванной комнаты. Коврики толщиной ½ дюйма и более не подходят. Самый доступный жемчуг, продаваемый сегодня. Купить Bonyak Jewelry из стерлингового серебра Распятие с 18-дюймовым рисунком. Эти забавные и гламурные сандалии современного дизайна сочетаются с более современным стилем и элегантными формами.Fearure: прямой хвостовик; Цвет: серебристо-серый. 1024 импульса на оборот и № кабеля Радиальное соединение 5 м. Этот кабель имеет штекерный разъем на одном конце и женский разъем на другом конце, и физика и данные могут иметь погрешность в 1-2 см. США 3X-Large = Китай 4X-Large: Длина: 35, это не настоящие изделия из золота и серебра, и они будут медленно исчезать, покупайте Indian Handicrfats Export Multi Solid Standard хлопковая мужская футболка и другие футболки в, Он разработан с классическим денимом, который немного растягивается для непринужденности.Купите серебряное именное ожерелье с 16-дюймовой цепочкой с цветочным шрифтом от JEWLR и другие подвески по адресу

Fel-Pro 60919 Монтажная прокладка корпуса дроссельной заслонки

APA Шланг нагревателя, Модуль управления двигателем Cardone Industries 77-2203F. Parts N Go 2017 Corolla Fender Liner Передний брызговик со стороны водителя TO1248210 5387602660. 3 Vband T4 Turbo Нержавеющая сталь Угловой переходник под 90 градусов Фланец 304 SS литой. Соленоид отключения подачи топлива 17594-6001-4 Kubota Yanmar SA4569T. Кнопка переключателя стеклоподъемника с одним стеклоподъемником для Freightliner Columbia Century 01-11 A06-30769-027 Оконный переключатель Aramox. Bosting 0445120255 Дизельный инжектор с комплектом соединительной трубки для 03-04 Dodge Ram Cummins 5.9L Заменить 044512010,0445120113. Лада 2101-2107 Рабочий цилиндр сцепления / Bomba Auxiliar Cloche Lada. Beck Arnley 072-8393 Колесный цилиндр, 5 комплектов, 2 контакта, комплект YUNPICAR 5, 2 контакта, автоматический водонепроницаемый электрический разъем, косичка с проводом, 18 AWG, клеммный разъем, черный. Набор из 50 шт. Коробка с оцинкованным ремешком кронштейна регулируемого трансмиссионного преобразователя крутящего момента 6,25 с 3 болтами и фланцевыми гайками, фиксатор Ford 1L3Z-99404A42-AA.Tein SKR96-BUB00 High.Tech понижающая пружина для Mitsubishi Eclipse.

Солнцезащитный козырек Задние двери ЛАДА 2107 Седан 4дрс 1982- | Winparts.eu

Laitovo - это новейшие автомобильные солнцезащитные козырьки, которые идеально подходят для прекрасной летней погоды, длительных поездок в отпуск и особенно для пассажиров.
Благодаря специальной уникальной мелкоячеистой лямке маркизы не пропускают яркое солнце и придают автомобилю красивый сдержанный вид.
Жалюзи Laitovo просто защелкиваются между оконными стойками и легко снимаются.
При полностью открытом окне солнечные лучи и насекомые не могут проникнуть внутрь. С автомобилями без кондиционера это незаменимое решение для солнца и жары.
Каждый комплект Laitovo состоит из готовых навесов на все окна от B-Style. Уникальность Laitovo в том, что навесы на входные двери доступны для многих автомобилей.
Солнцезащитные кремы Laitovo идеально подходят по размеру и высокого качества. Неплохой прочный материал, если на нем есть влага или грязь. Вы можете легко очистить его снова.

Преимущества Laitovo:

  • Все секции продаются отдельно
  • Хорошие и красиво обработанные клипсы
  • Маркизы сделаны из эксклюзивной мелкоячеистой сетки, так что вид снаружи еще лучше
  • У них точно такие же размеры вашего окна, и они покрывают все окно
  • Легко применить, вы просто нажимаете их в стилях окна. И снимается так же легко. Благодаря удобным зажимам, входящим в комплект, вы можете установить их в автомобиле всего за несколько минут.
  • Прочный, грязеотталкивающий и влагостойкий материал.Легко чистится
  • Превосходная защита от солнечного света, тепла и насекомых
  • Ваш автомобиль не так быстро прогревается изнутри солнцем
  • Солнце больше не раздражает глаза детей
  • Можно использовать с открытым окном
  • Дает аккуратный и незаметный вид
  • Безопасный материал: рама состоит из легкой и гибкой стальной проволоки, покрытой огнестойкой полиэфирной тканью
  • Экономия топлива, поскольку автомобиль, особенно летом, не нагревается так быстро
  • Гарантия 2 года

Какой двигатель стоит на ВАЗ 2107 инжектор.

Двигатель автомобиля ВАЗ 2107 - четырехтактный, бензиновый, четырехцилиндровый, рядный, с верхним распредвалом. В зависимости от даты выпуска с конвейера на него может быть установлен инжекторный двигатель.

Инжекторный двигатель по сравнению с карбюраторным двигателем имеет ряд технических особенностей, таких как электронный впрыск топлива, контроль дополнительных характеристик с помощью дополнительных датчиков. Конструктивные особенности двигателей «классической» серии принципиально не отличаются.Разница лишь в диаметре поршней и цилиндров, что позволяет им развивать разную мощность, которая колеблется в пределах 56-82 л.с.

Подробный пошаговый ремонт отдельных элементов двигателя и его систем рассмотрен в записях ниже:

Для проверки уровня масла в двигателе в конструкции автомобиля предусмотрен специальный масляный щуп, расположенный с левой стороны двигателя, который вставляется в направляющую трубку. Для проверки уровня масла необходимо: Вынуть щуп из направляющей трубки и протереть его чистой тканью от масла.На щупе будут две отметки, соответствующие максимальному и минимальному уровню масла в масляном поддоне [...]

Заменяем прокладку крышки ГБЦ ВАЗ 2107 в тех случаях, когда масло начинает просачиваться через крышку с головки блока, что в свою очередь может быть вызвано ее достаточно сильным износом или заводским браком. При замене прокладки на карбюраторном двигателе необходимо: Снять корпус воздушного фильтра. Отсоедините рычаг управления дроссельной заслонкой от крышки, также снимите [...]

Регулируем натяжение цепи ГРМ ВАЗ 2107 в тех случаях, когда цепь при работе достаточно натянута и в передней части двигателя на его конце появляется металлический звон. Также проводим регулировку натяжения после всех видов ремонтных работ, в результате которых была снята цепь или другие элементы системы. Регулировка цепи также выполняется перед прямой регулировкой [...]

После проведения демонтажных работ и снятия цепи ГРМ с автомобиля, ее замены или любого другого ремонта можно приступить к установке цепи ГРМ ВАЗ 2107.Последовательность установки следующая: Смажьте новую цепь моторным маслом и наденьте на звездочку коленчатого вала, если звездочка снималась, установите [...]

Цепь ГРМ ВАЗ 2107 расположена в передней части двигателя под крышкой. Вне зависимости от того, инжекторный у вас или карбюраторный двигатель, работа выполняется идентично. Цепь привода распредвала заменяют в том случае, если она достаточно растянута и не поддается натяжению, либо при ее обрыве.Перед тем, как приступить к снятию цепи, необходимо снять декоративную решетку, [...]

Натяжитель цепи ГРМ ВАЗ 2107 установлен в передней правой части двигателя автомобиля. Основное назначение такого механизма - натяжение цепи, которая в свою очередь при работе вытягивается. Работы по замене несложные и проводятся в короткие сроки. Для замены натяжителя необходимо: Открыть капот автомобиля и в моторном отсеке, [...]

Демпфер цепи ГРМ ВАЗ 2107 необходим для гашения колебаний цепи при ее вращении. Как правило, появление металлического стука в районе цепи может свидетельствовать либо о слабом натяжении цепи, либо о сильном износе демпфера, в таком случае его придется менять. Демпфер находится в передней части двигателя и для его замены необходимо: Снять крышку головки блока цилиндров. Исправляем [...]

Демонтажные работы по снятию рычагов распредвала и клапанов на ВАЗ 2107 проводят при ремонте газораспределительного механизма, при выходе из строя распредвала и для его последующей замены на новый, а также при замене рычагов и пружин клапанов . Работа по замене карбюратора и инжекторного двигателя идентична, рассмотрим процесс на примере карбюратора. Снять распредвал [...]

При появлении из-под ГБЦ хаотичного грохота звонкого металлического оттенка необходимо произвести регулировку клапанов ВАЗ 2107. Клапаны смещены естественным образом в процессе эксплуатации автомобиля или при проведении любого ремонта, в ходе которого клапан Механизм был разобран, например, при замене сальников стержня клапана... Клапаны регулируются на холодном двигателе. Вам понадобится специальный зонд, который [...]

Первым признаком, свидетельствующим о неисправности уплотнений стержней клапанов ВАЗ 2107, является появление голубовато-голубого дыма при движении автомобиля под нагрузкой или при торможении двигателем. Неисправные колпачки плохо держат давление масла в головке блока и оно начинает попадать в камеру сгорания и, сгорая, образует синеватый выхлоп. Для проведения ремонтных работ необходимо снять корпус распредвала в [. ..]

Датчик давления масла ВАЗ 2107 расположен в левой нижней части двигателя автомобиля и необходим для контроля давления масла в системе. Внутри датчика находится активный элемент, который реагирует на перепады давления, в результате чего изменяется текущее значение, которое в свою очередь фиксируется измерительным устройством в автомобиле и сигнализирует водителю о текущем состоянии давления масла в [. ..]

Картер ВАЗ 2107 снимается в тех случаях, когда его нужно заменить, необходимо снять масляный насос или провести какие-либо работы с коленчатым валом двигателя, также снимаем поддон для замены прокладки.Замена поддона также требуется в том случае, когда двигатель перегревается, что может вызвать коробление поверхности поддона и, как следствие, образование протечек масла, которых нет [...]

Приводной ролик вспомогательных устройств ВАЗ 2107 отвечает за привод распределителя зажигания, шестерни масляного насоса, привод топливного насоса. Расположен в передней части двигателя, в конце под крышкой цепи распределительного вала. Ролик заменяют, если он выходит из строя, когда перестает выполнять свои функции.Для снятия катка машину необходимо загнать в смотровую яму или [...]

В процессе эксплуатации автомобиля происходит постепенный износ шестерни привода маслонасоса ВАЗ 2107 и, если ее вовремя не заменить, шестерня начинает проскальзывать, что влечет за собой плохую работу масляного насоса и, как Результат - снижение давления масла в системе. Приводная шестерня находится под валом распределителя зажигания для карбюраторного двигателя или под свечой для инжекторного двигателя.Удалить [...]

Есть ли следы масла в передней части двигателя, рядом со шкивом коленчатого вала? Возможно, проблема в изношенном сальнике. Придется провести ремонт по замене переднего сальника коленвала ВАЗ 2107 и поменять его на новый. Ремонт нужно проводить на смотровой яме или эстакаде, так как практически все работы будут проводиться внизу транспортного средства. Загнав машину в яму, ставим [...]

Прокладываем выпускной коллектор и трубопровод ВАЗ 2107 на карбюраторный двигатель в случае поломки, которая обычно сопровождается появлением характерного шума выхлопных газов под коллектором.Для ремонта потребуется стандартный набор инструментов. Перед тем, как приступить к процессу разборки, стоит провести ряд подготовительных работ, а именно: нам нужно слить систему охлаждения, отсоединить аккумулятор. Процедура вывода [...]

Замена прокладки ГБЦ карбюраторного двигателя ВАЗ 2107 производится в случае поломки, когда охлаждающая жидкость попадает в камеру сгорания цилиндров. Для замены прокладки необходимо снять головку блока цилиндров; его можно снять, не разбирая впускной коллектор и карбюратор.Процедура замены прокладки ГБЦ следующая: Прежде всего необходимо слить жидкость из системы [...]

Замена прокладки ГБЦ ВАЗ 2107 на инжекторном двигателе производится в случае поломки, когда охлаждающая жидкость начинает поступать в цилиндры. Для проведения ремонта необходимо слить охлаждающую жидкость из блока, открутив сливную пробку внизу у него. Порядок демонтажных работ следующий: Слив охлаждающую жидкость, снимаем аккумулятор с автомобиля.Отключение от [...]

Снятие ресивера ВАЗ 2107 производится либо для его замены, замены прокладки, либо для выполнения другого ремонта, при котором его наличие будет мешать работе, например, при снятии топливной рампы, снятии впускного коллектора. Первым делом необходимо снять с ресивера все насадки, а именно: Снять корпус дроссельной заслонки с ресивера. Далее ослабляем крепежный хомут [...]

Замена прокладки впускного коллектора ВАЗ 2107 на инжекторном двигателе производится при поломке.Для замены понадобится стандартный набор инструментов, просто для удобства работы необходимо слить охлаждающую жидкость из системы охлаждения, снять аккумулятор, чтобы он не мешал. Загнать машину в смотровую яму. Порядок ремонта следующий: В моторном отсеке автомобиля снимаем [. ..]

Масляный насос ВАЗ 2107 заменяют, когда он перестает выполнять свои функции по назначению. Как правило, неисправность помпы сопровождается либо повышением давления масла, либо, наоборот, понижением ниже допустимого на холостом ходу.Насос находится в масляном картере двигателя, поэтому для его снятия необходимо слить моторное масло в чистую емкость, после чего снимаем поддон, открутив [...]

Маслоотделитель системы вентиляции картера двигателя ВАЗ 2107 расположен в моторном отсеке с левой стороны двигателя. Для снятия маслоотделителя необходимо: Вынуть из направляющей щуп для измерения уровня масла в картере двигателя.Далее необходимо отсоединить от крышки маслоотделителя выхлопные шланги картера и патрубок сапуна, для этого ослабить хомуты их крепления и стянуть с патрубков. Снимите крышку сапуна, [...]

Двигатель крепится к автомобилю с помощью опорных подушек. Передняя пара опор расположена с левой и правой стороны и крепится к балке. Задняя опора напрямую поддерживает коробку передач. Подушки двигателя ВАЗ 2107 заменяют при выходе из строя.Ремонт необходимо проводить на смотровой яме или эстакаде, также потребуется стенд [...]

Процесс снятия инжекторного двигателя ВАЗ 2107 в принципе идентичен процессу снятия карбюраторного, с некоторыми изменениями, связанными с конструктивными особенностями инжекторного двигателя. Также вам понадобится лебедка с тросом или тросом грузоподъемностью не менее 300 кг. Ремонтные работы проводятся на смотровой яме или эстакаде. Снимаем капюшон.Процедура снятия инжекторного двигателя следующая: В моторном отсеке автомобиля [...]

Карбюраторный двигатель ВАЗ 2107 снимается для ремонта блока цилиндров или замены на новый. Также двигатель можно снимать для проведения различных кузовных ремонтов. Демонтажные работы лучше проводить в яме, чтобы было удобно отсоединять элементы трансмиссии. Вам также понадобится лебедка или мостовой кран с тросом или тросом, способные выдержать максимальную нагрузку свыше [. ..]

В большинстве случаев двигатель автомобиля ВАЗ 2107 снимается либо для замены блока цилиндров, либо для проведения кузовного ремонта передней части кузова. Двигатель можно снять с автомобиля двумя способами: Полная разборка и снятие всех навесных деталей, чтобы максимально облегчить блок цилиндров. Этот вид работ потребует довольно много времени, но в то же время позволит [...]

Снятие маховика ВАЗ 2107 проводится в случаях, когда: Требуется замена заднего сальника коленвала, будет мешать маховик, закрывая держатель сальника.Если шлицы короны повреждены, то обычно это происходит при неисправном стартере, то есть заменяется только коронка, без полной замены маховика. Маховик также можно снять для замены на новый в случае дисбаланса, [...]

Для проведения ремонтных работ по снятию и последующей замене заднего сальника коленвала ВАЗ 2107 автомобиль необходимо загнать в смотровую яму или эстакаду. Для ремонта также потребуется стандартный набор инструментов. Сальник коленвала меняют в случае его выхода из строя, когда масло начинает выходить через него при работающем двигателе. Порядок ремонта следующий: [...]

Перед тем, как приступить к установке коленвала ВАЗ 2107 на автомобиль, его нужно тщательно промыть чистым керосином, после чего в обязательном порядке дождаться полного высыхания или продуть сжатым воздухом, чтобы керосин быстрее испарился. Для проведения работ вам понадобится тот же инструмент, который требовался для снятия коленвала.Порядок проведения ремонтных работ следующий: В [...]

Коленчатый вал ВАЗ 2107 необходимо снимать для замены при выходе из строя, также снимается для замены вкладышей или при проведении капитального ремонта двигателя с расточкой поршневой группы. Для проведения ремонта машину необходимо загнать в яму. Слейте моторное масло в чистую емкость, открутив пробку в нижней части масляного поддона двигателя. Порядок ремонта [...]

Замена поршневых колец и поршней ВАЗ 2107 проводится в тех случаях, когда увеличивается зазор между поверхностью кольца, поршня и рабочей поверхностью цилиндра, что в свою очередь сопровождается увеличением расхода масла, а снижение мощности двигателя, а также увеличение расхода топлива. Как правило, износ поршня сопровождается износом компрессионных колец, также может потребоваться расточка [...]

Топливный фильтр ВАЗ 2107 необходим для очистки топлива, проходящего по топливопроводу из топливного бака. Фильтр тонкой очистки находится в моторном отсеке автомобиля. Для его замены вам понадобится новый фильтр и крестовая отвертка или отвертка с плоским жалом, чтобы ослабить зажимы, фиксирующие топливные шланги. Если такой фильтр не предусмотрен в конструкции автомобиля, то рекомендуется его установить, застраховав тем самым [...]

Периодически в процессе эксплуатации автомобиля необходимо заменять фильтрующий элемент воздушного фильтра, так как содержащаяся в нем пыль постепенно попадает в карбюратор и забивает его. Фильтрующий элемент можно продуть сжатым воздухом, и лучше всего заменить его новым. Снятие корпуса воздушного фильтра ВАЗ 2107 производится для выполнения различных ремонтных работ, связанных с разборкой и снятием карбюратора. […]

Топливный насос ВАЗ 2107 снимается для замены на новый или для выполнения частичного ремонта, например, очистки топливного фильтра или замены диафрагмы.Для выполнения работ вам понадобится стандартный набор инструментов. Перед снятием топливного насоса очистите его поверхность от грязи чистой тканью, смоченной бензином, затем отсоедините от него входящие и исходящие шланги подачи топлива, [...]

В большинстве случаев основной причиной ремонта бензонасоса ВАЗ 2107 является повреждение диафрагмы, в результате чего насос перестает реагировать на ручную подкачку топлива в топливопровод, ремонт также необходим при образовании течи из-под крышка бензонасоса, то есть необходимо заменить прокладку.Порядок разборки насоса следующий: Протрите топливный насос чистой тканью, чтобы удалить грязь. Отключение [...]

Периодически в процессе эксплуатации автомобиля необходимо производить чистку или полную замену топливного фильтра карбюратора ВАЗ 2107. Фильтрующий элемент расположен сразу после фланца крепления топливного шланга в нижней части и представляет собой обычную болтовую заглушку, вкручиваемую в корпус фильтра. Процедура снятия и очистки фильтрующего элемента следующая: Очистите чистой тканью, смоченной бензином [...]

Регулировка привода карбюратора ВАЗ 2107 производится в том случае, когда автомобиль начинает плохо реагировать на педаль газа, то есть плохо открывается дроссельная заслонка камеры первичного карбюратора. Регулировочные работы необходимо проводить с помощником. Регулировка открытия заслонки осуществляется изменением длины штанг ее привода. Для ремонта необходимо снять корпус воздушного фильтра. Порядок действий следующий: [...]

Регулировка поплавка карбюратора ВАЗ 2107 выполняется в том случае, когда уровень топлива в поплавковой камере карбюратора становится выше, что приводит к забрасыванию свечей зажигания или наоборот при недостаточном уровне, когда топлива просто не хватает. Необходимая подача топлива в поплавковую камеру обеспечивается правильной установкой и регулировкой игольчатого клапана и поплавка, который в зависимости от уровня топлива либо открывается [...]

Регулировка холостого хода двигателя ВАЗ 2107 после различных ремонтов с карбюратором, в результате которых были нарушены оптимальные настройки по качеству и количеству смеси. Оптимальная частота вращения должна составлять 800-950 об / мин, при этом регулировку производить только на прогретом двигателе.Регулировка производится двумя винтами, расположенными на корпусе карбюратора - винтом количества топливной смеси [...] и

.

Пусковое устройство карбюратора ВАЗ 2107 необходимо для приготовления горючей смеси для запуска двигателя. Стартер должен приготовить смесь, достаточно обогащенную для запуска холодного двигателя. Когда двигатель начинает плохо заводиться, необходимо проверить работоспособность пускового устройства, так как проблема, скорее всего, в нем, при условии, что все остальные элементы системы ответственны [. ..]

Снятие карбюратора ВАЗ 2107 производится для его разборки или замены на новый, если не подлежит ремонту. Для снятия требуется стандартный набор инструментов. Процедура снятия карбюратора следующая: Прежде всего необходимо снять все крепления и тросы привода заслонки. Снимите корпус воздушного фильтра, отвернув четыре гайки, крепящие его к шпилькам карбюратора. […]

Замена поплавка карбюратора и его игольчатого клапана на автомобиле ВАЗ 2107 проводится в том случае, если поплавок негерметичный, в результате чего поплавок просто не перекрывает подачу топлива в камеру карбюратора.Игольчатый клапан также меняется в том случае, когда он начинает работать с заеданием, что также приводит к нарушению подачи топлива в камеру. Ремонт [...]

Снятие крышки карбюратора ВАЗ 2107 выполняется для регулировки или замены поплавка, игольчатого клапана или для продувки топливных форсунок в корпусе карбюратора. Для снятия крышки необязательно полностью снимать карбюратор с автомобиля, достаточно снять корпус воздушного фильтра. Перед началом работы подготовьте очиститель карбюратора в аэрозольном баллончике, также вам понадобится стандартный набор инструментов.[…]

Разборка карбюратора на ВАЗ 2107 проводится для его очистки или замены вышедших из строя отдельных элементов. Карбюратор имеет довольно большое количество различных мелких деталей, таких как жиклеры, уплотнительные кольца, поэтому разборку и последующую очистку лучше проводить на чистом материале, подготовленном заранее, чтобы все детали были размещены на его поверхности по порядку, [. ..]

Снятие пневмопривода дроссельной заслонки карбюратора ВАЗ 2107 выполняется для ремонта самого карбюратора, когда требуется его полная или частичная разборка.Ремонтные работы по снятию пневмопривода можно проводить без демонтажа карбюратора, достаточно просто снять все навесное оборудование, которое будет мешать ходу работ, в первую очередь корпус воздушного фильтра. Снятие пневмопривода также осуществляется [.. .]

В большинстве случаев нестабильная работа двигателя на холостом ходу связана с полным или частичным выходом из строя экономайзера ВАЗ 2107. Отказ в первую очередь вызван повреждением его диафрагмы, в результате чего клапан частично или полностью перекрывает подачу топлива.Перед началом работ по снятию и замене экономайзера его необходимо проверить на работоспособность, на [...]

Для проверки микровыключателя блока EXX ВАЗ 2107 понадобится мультиметр с режимом проверки сопротивления в цепи, а также стандартный набор инструментов. Процедура проверки следующая: Откройте колпак и очистите микровыключатель от грязи. Отсоединяем от него провода питания и протираем уайт-спиритом. Подключите клеммы омметра к клеммам переключателя и измерьте сопротивление.[…]

Электропневматический клапан ВАЗ 2107, называемый также клапаном холостого хода, необходим для поддержания стабильных оборотов двигателя на холостом ходу, то есть на малых оборотах. Воздух подается в обход дроссельной заслонки. За работу пневмоклапана отвечает его блок управления, который в зависимости от оборотов двигателя открывает или закрывает клапан за счет уменьшения или увеличения напряжения. Перед проведением [...]

Блок управления электропневматическим клапаном ВАЗ 2107 - это обычное реле, расположенное в моторном отсеке автомобиля на правом брызговике кузова.При обнаружении каких-либо нарушений в работе пневмоклапана первым делом необходимо проверить работу его блока управления, а затем перейти к проверке самого клапана. Для проверки понадобится мультиметр и стандартный набор инструментов. Порядок выполнения ремонта [...]

Замена топливного фильтра ВАЗ 2107 производится по карте техосмотра, в которой указывается необходимость выполнения данного действия каждые 30 000 км пробега автомобиля или в случае возникновения непредвиденной необходимости, связанной с ухудшением работы топливной системы. .Для проведения ремонта соответственно потребуется стандартный набор инструментов и новый топливный фильтр. Если у вас есть все необходимое, можете приступать к работе, для этого: [...]

Сброс и проверка давления в топливной системе ВАЗ 2107 проводится в случае необходимости разгерметизации системы, вызванной различными ремонтными работами, связанными со снятием отдельных элементов. Проверка давления проводится для выявления неисправности в работе электрического топливного насоса или регулятора давления в топливной системе.Стоит помнить, что в топливной системе создается достаточно высокое давление, поэтому любые работы по разгерметизации [...]

Регулятор давления топлива ВАЗ 2107 представляет собой перепускной клапан, который необходим для поддержания одного давления в топливной рампе. Регулятор подключается к топливной магистрали после топливного фильтра и крепится к рейке. Снятие осуществляется в случае отказа для последующей замены. Для снятия регулятора понадобится стандартный набор инструментов, а также специальный шестигранник для [. ..]

Электробензонасос ВАЗ 2107 и датчик уровня топлива устанавливаются в топливный бак автомобиля. Основное назначение электрического бензонасоса - подача топлива через топливную систему автомобиля к форсункам. Кроме того, он создает необходимое давление в системе перед запуском двигателя, так как форсунки работают только при определенном давлении. Датчик топлива необходим для контроля уровня топлива в бензобаке. Основные поломки, [...]

Замена форсунок на автомобиле ВАЗ 2107 производится при выходе из строя, что в свою очередь проверяется измерением сопротивления их обмоток.Форсунки, установленные на автомобиле, представляют собой электромагнитные клапаны, которые измеряют подачу топлива в камеру сгорания цилиндров в зависимости от данных, получаемых с датчиков системы впрыска. Управление форсунками осуществляет электронный блок управления [...]

.

В большинстве случаев топливная рампа ВАЗ 2107 снимается для ее замены, в случае механических повреждений, а также для замены и ремонта форсунок системы впрыска автомобиля. Перед тем, как приступить к ремонту, необходимо отсоединить минусовой провод АКБ, также сбросить давление в топливной системе.Порядок выполнения работ по замене топливной рампы имеет вид [...]

Снятие регулятора холостого хода ВАЗ 2107 производится с заменой его на новый в случае выхода из строя старого в результате механических повреждений. Перед снятием регулятора рекомендуется прозвонить его тестером на работоспособность, проверка сводится к простому измерению напряжения на выводах блока, а после его снятия - измерению сопротивления на тех же выводах.Вам понадобится мультиметр для проверки [...]

Ремонтные работы по замене корпуса дроссельной заслонки ВАЗ 2107 на инжекторном двигателе необходимо проводить на холодном двигателе, так как корпус демпфера довольно сильно нагревается и снимать его неудобно. Обычно снятие и замена корпуса производятся для замены прокладки, замены регулятора холостого хода или замены самого корпуса в случае механического повреждения. До как […]

В процессе эксплуатации автомобиля по техобслуживанию необходимо произвести замену фильтрующего элемента воздушного фильтра ВАЗ 2107.Фильтрующий элемент можно заменить, не снимая корпус фильтра. Для ремонта требуется набор отверток. Порядок работы следующий: Крестовой отверткой открутите четыре винта, которыми крепится крышка корпуса фильтра. Отсоедините колодку от датчика массового расхода воздуха. […]

Снятие корпуса воздушного фильтра ВАЗ 2107 проводится для его замены, при различных механических повреждениях, в результате которых была нарушена целостность его корпуса. Для снятия требуется стандартный набор инструментов, а именно плоскогубцы и набор отверток.Если у вас есть все необходимое, можно приступать к работе. Чтобы разобрать корпус фильтра, выполните следующие действия: Прежде всего [...]

Снятие троса привода дроссельной заслонки ВАЗ 2107 производится для замены, если он вышел из строя в результате механического повреждения. Для завершения ремонта вам понадобится стандартный набор инструментов, новый трос и проникающая смазка. Если есть все необходимое, можно приступать к замене. Чтобы снять трос дроссельной заслонки, вы должны: В автомобиле снять наконечник троса с пальца педали [...]

В качестве охлаждающей жидкости в автомобилях используется дистиллированная вода, содержащая различные химические добавки, которые придают ей необходимые свойства, такие как устойчивость к низким температурам, антикоррозионное действие на внутренние каналы системы охлаждения и сопротивление образованию накипи. Охлаждающая жидкость ядовита, поэтому будьте осторожны при работе с ней, и если она попадет на вашу кожу, необходимо [...]

Датчик включения вентилятора радиатора ВАЗ 2107 необходим для своевременного включения электродвигателя вентилятора при достижении температуры охлаждающей жидкости определенных диапазонов.Датчики отличаются температурой срабатывания и в большинстве случаев на автомобилях ВАЗ «классика» устанавливаются с рабочей температурой включения 92 °, то есть замыкающих контактов и размыкания 87 °. Перед заменой датчика вентилятора его необходимо проверить [...]

Снятие электровентилятора радиатора ВАЗ 2107 проводится как при его замене, так и в ремонте, а также при снятии самого радиатора с автомобиля. Электровентилятор состоит из корпуса, который прикреплен к радиатору и удерживает двигатель, сам электродвигатель и крыльчатку.Для демонтажа электровентилятора требуется стандартный набор инструментов водителя. Если все есть, можно продолжать. Процесс снятия вентилятора выглядит как [...]

Радиатор ВАЗ 2107 расположен в передней части кузова автомобиля и служит для охлаждения жидкости системы охлаждения, пропуская ее через трубки радиатора, которые при движении обдуваются набегающим потоком воздуха, а также принудительный вентилятор системы. Замена радиатора производится в случае его выхода из строя, что проявляется в виде обычной коррозии трубок и, как следствие, разгерметизации.О НАС […]

Даунпайп соединяет выпускной коллектор двигателя автомобиля с каталитическим нейтрализатором. Замена впускного патрубка ВАЗ 2107 проводится при механических повреждениях или коррозионных повреждениях. В смотровой яме трубу необходимо заменить. Для выполнения работ вам понадобится графитовая смазка и стандартный набор инструментов. На карбюраторном двигателе отсоедините переднюю трубу и хомут вспомогательного глушителя, отвернув гайки стяжных болтов. […]

Снятие дополнительного глушителя ВАЗ 2107 производится для его замены при его повреждении и нарушении герметичности.В большинстве случаев основная причина повреждений - коррозия металла. Вторичный глушитель расположен по центру между каталитическим нейтрализатором и главным глушителем. Для ремонта автомобиль необходимо загнать на смотровую яму или эстакаду, а также стандартный набор инструментов для ремонта [...]

Замена каталитического нейтрализатора ВАЗ 2107 проводится так же, как и в случае с главным глушителем, в момент появления на его корпусе различных механических повреждений, в результате которых было нарушено его уплотнение или сильное воздействие коррозия. Для замены катализатора загоните машину на яму или эстакаду, также подготовьте стандартный набор инструментов и [...]

В большинстве случаев основной причиной замены главного глушителя на ВАЗ 2107 является его выход из строя из-за коррозии металла, в результате которой нарушается целостность его корпуса или соединительные швы трубы и корпуса. Для замены основного глушителя автомобиль необходимо загнать в яму или эстакаду. Глушитель крепится с помощью резиновых подвесов, из-за которых вибрация [...]

Заднеприводный седан класса В, ВАЗ 2107 известен во всем мире. Так, в Великобритании «семерки» были известны как Lada Riva 1500 GLS, в Канаде - как Dennis Signet, в ряде европейских стран - как Lada Nova или ВАЗ 2107.

Работа над ВАЗ 2107 началась еще в 1976 году, и задача стояла действительно непростая: снизить вредность выхлопных газов и расхода топлива, повысить безопасность и комфорт. Причем изменения должны были осуществляться в соответствии с требованиями мировой автомобильной промышленности. В итоге должна была получиться - а оказалось - роскошная имиджевая версия. Более того, он оказался настолько неизменно модным, что даже спустя двадцать лет, будучи устаревшей моделью практически по всем параметрам, все равно не упал в цене, несмотря на абсолютный и очевидный проигрыш конкурентам.

Характеристики двигателя

При промышленном внедрении модели ВАЗ 2107 автомобили с таким названием оснащались различными двигателями - от 1.5-литровый 8-клапанный карбюратор, роторно-поршневой двигатель мощностью 140 лошадиных сил. Всего было выпущено более десяти модификаций ВАЗ 2107.

Трансмиссия автомобиля

При всех тех многочисленных изменениях, которые произошли с моделью ВАЗ 2107 за почти 20 лет ее сборки, одно осталось неизменным - это трансмиссия. Коробка передач во всех версиях и модификациях была только механической. Конечно, с одной стороны, такая трансмиссия надежнее, с другой - менее удобна, особенно для начинающих автомобилистов.

Тормозная система и гидроусилитель руля

Размер резины

Размеры

Масса автомобиля

Динамика

Расход топлива

«Семерка» - последний представитель семейства заднеприводных автомобилей ВАЗ. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, внутренней отделкой, формой осветительных приборов и мощностью двигателя.

Изначально на ВАЗ 2107 устанавливался 1,5-литровый двигатель от ВАЗ 2103. Впоследствии линейка двигателей, устанавливаемых на «семерку», была расширена. Для разных рынков выпускались автомобили с объемом двигателя от 1,45 до 1,7 литра. Именно 1,7-литровый двигатель первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью вытеснил карбюраторные автомобили с конвейера.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где подготовка воздушно-топливной смеси происходит в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры. Поэтому такую ​​систему называют «системой многоточечного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали газа и других параметров, считываемых специальными датчиками.

ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя. Кроме того, он контролирует образование искры на свечах зажигания, меняя ход в зависимости от скорости вращения. ЭБУ также включает и выключает топливный насос, регулирует обороты холостого хода, контролирует количество CO в выхлопных газах и температуру охлаждающей жидкости в блоке цилиндров. Все работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу. Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по обратной магистрали.

Электронный блок управления открывает и закрывает форсунки, подавая бензин во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков.Основными показателями, влияющими на время открытия форсунки, являются информация от датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется на основе положения поршней в цилиндре, которое передается на ЭБУ датчиком коленчатого вала.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • частота вращения двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящим из электронной платы и пары катушек. Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент искрообразования определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного.Соответственно инжекторный двигатель ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует обороты двигателя, благодаря чему он более стабильно работает на холостом ходу, реже глохнет при трогании с места и лучше заводится в мороз.
  • В отличие от карбюраторного двигателя, инжекторный двигатель не требует частой регулировки систем подачи топлива и зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливно-воздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Гидравлический натяжитель цепи и компенсаторы зазора гидрораспределителей исключают необходимость ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Кривая крутящего момента более плавная - более высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее - LPG четвертого поколения более экономичен и исключает возможность «хлопков» в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Инжекторный ВАЗ 2107 помимо достоинств имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя G7 обычно проявляются следующим образом :

  • Двигатель работает хаотично.
  • Увеличен расход топлива ВАЗ 2107.
  • Выхлопные газы содержат повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель не тянет (пониженная мощность).
  • Для диагностики неисправностей в системе впрыска требуется специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 проводится на специализированных СТО. Самая частая причина неисправности форсунок - забитые форсунки.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина.Содержащиеся в таких топливах тяжелые парафины оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него моющее средство - специальную присадку, растворяющую отложения. Низкокачественный бензин содержит слишком много парафина, который образует отложения быстрее, чем моющие средства справятся.

Отложения более интенсивно образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунка забивается чаще.

Отложения могут не только накапливаться в форсунках.Часто пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения веществ, содержащихся в некачественном бензине, также могут появляться на обратной стороне карманов впускных клапанов. Это может привести к прогоранию клапана или детонации топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Помыть инжектор можно в гараже. Для этого потребуется шприц и промывочная жидкость.Последний смешивается с бензином и через шланг усилителя тормозов заливается в систему впрыска. Сначала операция выполняется на заглушенном двигателе, затем на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. В этом случае на короткое время могут появиться клубы дыма, выходящие из глушителя.

Автомобильный двигатель - это совершенный механизм, в котором хорошо продуманы системы смазки и охлаждения, а также подача топливно-воздушной смеси.

Характеристики двигателя ВАЗ-2107


Одна из основных характеристик - мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля. Например, с момента его появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

  • ВАЗ-2107 1.5: объем двигателя 1451 см 3, мощность 72 киловатта;
  • ВАЗ-21072 1.3
  • : объем 1290 см 3, мощность 64 киловатт;
  • ВАЗ-21074 1.6 л. c: объем двигателя 1569 см 3, мощность 74 киловатт.

Кроме того, производитель выпустил две модификации автомобиля с инжекторным силовым агрегатом - 2107i 1. 6 (мощность двигателя 70 киловатт) и 1.6MT (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливно-воздушной смеси. Этот вид «семерки» использует в качестве топлива бензин АИ-95 (другие модели - АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

ВАЗ 2107 можно считать прогрессивным для линейки автомобилей ВАЗ.Так как это первая машина этого производителя, в которой применен двигатель с системой впрыска, когда карбюратор применялся на других автомобилях ВАЗ.

Одни автовладельцы остались довольны данным нововведением, другие - нет. Конечно, есть любители одной системы, а есть и другой. Но что бы это ни было, то, что сделано, сделано. Поэтому давайте разберемся, в чем преимущества такого двигателя перед предшественником и в чем основные недостатки.

Таким образом, инжектор был изобретен очень давно.Первая модель была представлена ​​в 1894 году, еще до изобретения карбюраторной системы. Но воссоздать такую ​​модель на практике в то время было невозможно. Поэтому на время про инжектор забыли и вспомнили только в 40-х годах прошлого века.

Отличия карбюратора от форсунки

Если говорить о функциях, то принципиальных различий нет - обе системы выполняют задачу подачи топлива из бака в топливную рампу, затем в цилиндр.Однако разница заключается в способах подачи именно этого топлива.

В двигателе, использующем карбюраторную конструкцию, смесь топлива и воздуха поступает в камеру сгорания, используя разницу давлений. Обратной стороной такой системы является то, что на реализацию этого метода расходуется мощность самого двигателя.

Что касается системы впрыска, то топливо попадает в камеру сгорания сразу под некоторым давлением. Но здесь впрыск топлива управляется компьютером. Это одно из главных достоинств такой конструкции.Поскольку система, которой управляет электроника, использует топливо в точных дозировках, что делает двигатель более экономичным.

Основные плюсы и минусы карбюратора и инжектора

Огромное количество производителей двигателей отказываются от карбюраторных систем и используют инжекторы. Итак, каковы основные причины?

  1. Меньше загрязнения окружающей среды. Инжекторные двигатели выделяют примерно вдвое меньше вредных веществ, чем их предшественники.Можно сказать, что это основная причина отказа от карбюраторов. Поскольку эта система не соответствует установленным стандартам EURO - 3;
  2. Рентабельность. Двигатель с этой системой потребляет примерно на 40-50 процентов меньше топлива;
  3. Повышенные силовые показатели. Благодаря улучшенной конструкции производители смогли увеличить мощность двигателя на 15 процентов. Также благодаря этому в несколько раз улучшается динамика автомобиля;
  4. Качество и надежность. Инжекторный двигатель очень надежен.Представленная система редко выходит из строя;
  5. Легко запускается. В отличие от карбюратора нет необходимости прогревать инжектор в холодную погоду;

Несмотря на большое количество достоинств, у системы впрыска есть неприятные недостатки:

  1. Сложность диагностики и ремонта. В связи с тем, что устройство управляется электроникой, без специального оборудования и профессионала в этой области будет невозможно произвести диагностику и ремонт;
  2. Цена.Составные элементы этой системы имеют не только высокую стоимость, но и низкую ремонтопригодность;
  3. Требуется бензин хорошего качества. Если использовать плохой бензин, то это очень плохо скажется на надежности и производительности системы. При использовании топлива, содержащего большое количество твердых примесей, потребуется регулярно промывать форсунку;

Карбюратор по-прежнему довольно популярен. На это есть следующие причины:

  1. Простой ремонт.Для обслуживания карбюратора нет необходимости в дорогостоящем оборудовании. Отремонтировать в домашних условиях может любой, кто хоть немного разбирается в двигателях;
  2. Цена. Запчасти на карбюратор в несколько раз дешевле, чем на инжектор;
  3. Можно использовать топливо любого качества. Этот механизм почти не чувствует разницы в топливе.

На заметку. Автомобили с карбюраторной системой можно даже заправлять АИ-76, и это никак не отразится на качестве работы.

И вот здесь преимущества карбюраторного торца, а по недостаткам они полностью отражают достоинства системы впрыска:

  • высокий расход топлива;
  • Для запуска двигателя с карбюраторной системой на морозе необходим длительный прогрев.

И это еще не все недостатки.

Форсунка и ваз 2107

Система впрыска представляет собой электромагнитный клапан.

Это устройство работает в очень тяжелых условиях и подвергается большим нагрузкам, особенно в российских реалиях и на отечественных автомобилях. Следовательно, инжектор 2107 требует хорошего обслуживания. Даже если система немного забита, это может повлиять на расход и экономию топлива. Это снижает КПД двигателя.

Следовательно, при обнаружении следующих признаков необходимо произвести чистку форсунки:

  1. Неисправность систем зажигания;
  2. Двигатель работает неравномерно;
  3. Снижение мощности;
  4. При нажатии на педаль газа происходит «спотыкание».

Если говорить о недостатках инжектора ВАЗ 2107, то сюда можно добавить из всех вышеперечисленных недостатков только инжекторную систему:

  • Низкое расположение катализатора. Всего 10 сантиметров от земли, поэтому стоит выбирать ровные дороги, иначе можно пораниться.

Схема форсунки ВАЗ 2107 представлена ​​на изображении.

Современные инжекторные двигатели не обошли стороной отечественный автопром. Это определенно хорошо.Так как инжектор имеет много преимуществ перед карбюратором.

Двигатель ВАЗ 2107 с внедрением инжекторной системы стал мощнее и надежнее в эксплуатации. Это не может не радовать всех будущих автовладельцев данного автомобиля.

Датчик температуры охлаждающей жидкости Новый 3233831 для AMC Pacer Eagle AMX J3233831 Запчасти для забора воздуха и топлива для легковых и грузовых автомобилей Запчасти для автомобилей и грузовиков

Датчик температуры охлаждающей жидкости Новый 3233831 для AMC Pacer Eagle AMX J3233831

Датчик температуры охлаждающей жидкости Новый 3233831 для AMC Pacer Eagle AMX J3233831. Датчик температуры охлаждающей жидкости Новый AMC Pacer Eagle AMX Gremlin Concord J3233831. Заменяет oe номер: 3233831. Примечания: с манометром; блок отправки температуры охлаждающей жидкости. Состояние: Новое. Таким образом, все подразумеваемые гарантии, которые могут применяться к вашей части, ограничены сроком действия данной письменной гарантии. Состояние :: Новое: Бренд:: Crown, OE Номер:: 3233831: Тип установки:: Прямая замена, OEM-номер:: 3233831: Номер детали производителя:: J3233831, UPC:: 8483960: Примечания:: с манометром; датчик температуры охлаждающей жидкости, гарантия:: 1 год,


Датчик температуры охлаждающей жидкости Новый 3233831 для AMC Pacer Eagle AMX J3233831

Купите Дорити У этого учителя есть яйцеклеточные ученицы Симпатичная пасхальная женская толстовка с яйцом - бордовая и другие модные толстовки и свитшоты на.Купить Keep Calm And Drink On T-shirt St. Recliner-Handles Запасная D-образная ручка для парашютного типа Recliner Release Hand for Lane and Action Furniture by Recliner-Handles: Kitchen & Dining, WEAPON-R DRAGON AIR INTAKE FOR 90-99 TOYOTA CELICA / LEVIN, используйте оригинальные запчасти OEM для обеспечения безопасности, надежности и производительности. Если вам это не нравится или у вас есть вопросы по этому продукту. Категория продукта: Кабели-перемычки FFC / FPC, ° 61358360060 ° GMIV-LOW Общий модуль HW 1.1 | SW 1.1 BMW E36. Храните украшения с драгоценными камнями в мешочке из мягкой ткани или футляре для ювелирных изделий, чтобы они не соприкасались с другими предметами из вашей коллекции.Lisli Women Distressed Ripped Hole Denim Jeans Shorts Брюки Горячие мини-шорты (M (азиатский L)) в магазине женской одежды, важное примечание: почти все фильтры для кондиционирования воздуха имеют другой фактический размер (точные размеры), чем номинальный размер (имя), напечатанный на фильтре кондиционера, 16 НОВЫХ локаторов сиденья пружины клапана из сплава Del West 1.498 "L @@ K Engine Builders.: Женская реплика командного джерси с коротким рукавом MLS Columbus Crew SC, спортивная рама с запахом от среднего до большого размера, водонепроницаемая краска и защита от выцветания, хромированная отделка крышки чаши дверной ручки двери багажника для Ford Explorer 2011-2015, изображение зажимов для галстука покрыто куполом из высококачественной эпоксидной смолы. Он вырезан на блоке вручную. С задачей нашей компиляционной группы. Комплект фильтров BLOX Racing Performance с 3-дюймовым воздушным фильтром Velocity Stack и 3-дюймовым шлангом. Эти сумки пригодятся для работы или игр. • Выберите цвет своего кольца (серебряный. Как и все товары в магазине, этот прекрасный браслет сделан вручную на заказ с осторожностью. Оригинальный ПЕРЕКЛЮЧАТЕЛЬ СЦЕПЛЕНИЯ NISSAN 25325D400E. ► ДЛЯ ПЕЧАТНЫХ ПРИГЛАШЕНИЙ И ПОСЕЩЕНИЯ ВЕЧЕРИНКИ НАШ МАГАЗИН ZAZZLE :,> застежка-крючок ➤ Материал: Микрофибра; Полиэстер 90%, эластан 5% ➤ Размеры Моя таблица размеров в разделе часто задаваемых вопросов поможет вам определить идеальный размер.Плунжер на этом насосе керамический, Dual Row 7inch 360W Pods LED Work Light Bar Spot Offroad ATV SUV 4WD PK 36W. наша повседневная микрофибра отлично подходит для использования в городе. Наряду со стандартными возможностями оценки стоимости денег во времени. Тип клеммы: 3 клеммы; Габаритные размеры: 20 x 10 x 6. * 5 шт. Болт дверной петли Лада Нива Лада 2101-2107 Лайка Рива 13303511 М8х1. 25х20, расположен перед корпусом дроссельной заслонки. Это хорошо спроектированный режущий инструмент, отсутствие грязных отверстий для сверления - предпочтительные условия. 5.0 OD 127мм OD Тип корпуса Массовый воздушный поток Volkswagen Audi MK5 MK6 A3 TT.который позволяет легко регулировать отрывную нагрузку пряжки для кошек +, Cotton Liners 36X24 inch - Animal Zoo. Рэй Данн от Magenta White Ceramic Mugs (Best Grandpa): Home & Kitchen, 2-дюймовый тросик дроссельной заслонки 2007-2012 Harley Sportster 883 и 883C с черным виниловым покрытием.

Lexus / Toyota 1UZFE Очистка дроссельной заслонки

ОБНОВЛЕНИЕ: 4 февраля 2021 г. Ограниченный запас оригинальных запчастей Lextreme вернулся на склад , включая EGR Delete Kit , гидротрансформатор , 3/8 "фланец и кронштейн для рыбы нагнетателя !

Напишите мне на [адрес электронной почты], какая из этих частей Lextreme вам нужна. (Обратите внимание, что мы не являемся поставщиком автозапчастей, и я не могу отвечать на запросы о деталях, которых у нас нет.) Все остальные детали, включая комплект LS400 и SC400 turbo, распроданы и не возвращаются.

LEXTREME LEXUS ФОРУМЫ ЗДЕСЬ! - задавайте вопросы для быстрых ответов!

Нормально плавный двигатель Lexus LS400 внезапно обнаруживал резкие холостые обороты и довольно часто возникали колебания или промахи при трогании с места после остановки при частичном открытии дроссельной заслонки. Автомобиль проехал 100 000 миль, а записи о техническом обслуживании показали, что новые свечи зажигания были установлены примерно на 85 000 миль.

Я второй владелец, машину купил с показателем 99к миль на одометре. Поскольку свечи были довольно новыми, я решил сначала проверить систему подачи топлива, если проблема не исчезнет, ​​я собирался проверить систему зажигания.

Общеизвестно, что скопление грязи внутри корпуса дроссельной заслонки может вызвать симптомы, которые я испытывал с LS, и другой вероятностью была неисправная топливная форсунка. Я решил использовать обе возможности одновременно.Я купил банку BG 44K в местном зарубежном автосалоне за 16 долларов и положил ее в топливный бак, который был заполнен на ¾.

Затем, не запуская двигатель, я дважды очистил корпус дроссельной заслонки, в первый раз с помощью обычного очистителя дроссельной заслонки и карбюратора, который, как мне показалось, не помогал, и второй раз с помощью карбюратора Valvoline SynPower, дроссельной заслонки и очистителя корпуса дроссельной заслонки. После очистки отверстия дроссельной заслонки, как показано на следующих слайдах, двигатель немедленно вернулся к нормальному, плавному холостому ходу, и мне пришлось смотреть на тахометр, чтобы определить, работает ли двигатель.

ПРОЧИТАЙТЕ ПЕРЕД НАЧАЛОМ

В руководстве по ремонту Lexus указано, что необходимо отсоединить отрицательный провод аккумуляторной батареи и подождать 90 секунд перед началом работ по снятию компонентов, соединенных с корпусом дроссельной заслонки.

Поскольку вы будете распылять очень легковоспламеняющуюся жидкость в корпус дроссельной заслонки, во избежание любого потенциального источника электрической искры было бы неплохо соблюдать инструкции Lexus.

Имейте в виду, что отсоединение отрицательного провода аккумуляторной батареи приведет к потере всех предварительных настроек в вашем радио, а также сохраненных настроек для сидений и наружных зеркал.Следуйте инструкциям, прилагаемым к очистителю отверстия дроссельной заслонки. Будьте осторожны и руководствуйтесь здравым смыслом при работе с автомобилем.

Я бесплатно предоставляю эти процедуры для использования компетентными, склонными к механике людьми, и я не несу ответственности за повреждение вашего автомобиля или за травмы, которые могут возникнуть в результате использования этих процедур кем-либо.


Отсоединив отрицательный провод аккумуляторной батареи и подождав 90 секунд перед началом работы, снимите болт, фиксирующий корпус воздушного фильтра с помощью торцевого ключа на 10 мм. Дисковое гнездо ¼ дюйма, удлинитель и гнездо на 10 мм - единственные инструменты, необходимые для очистки корпуса дроссельной заслонки.

Воздушный фильтр снят. Это хорошее время, чтобы осмотреть воздушный фильтр и заменить его, если он в плохом состоянии. Если фильтр не слишком загрязнен, вы можете помочь ему, используя воздушный шланг, подключенный к производственному воздушному компрессору, чтобы продуть воздушный фильтр в направлении, обратном нормальному потоку воздуха.Если вы не можете очистить фильтр, замените его. Нет смысла проводить чистку корпуса дроссельной заслонки, а затем переустанавливать забитый воздушный фильтр.

Ослабьте хомут, соединяющий гибкую резиновую секцию датчика массового расхода воздуха с пластиковым корпусом воздухозаборника.На моем зажиме для шланга была нарисованная отметка на зажиме, обозначающая положение свободного конца зажима. Если ваш зажим не имеет подобной маркировки, используйте Sharpie и отметьте зажим, как показано. Вы будете использовать эту отметку при повторной установке узла датчика массового расхода воздуха, чтобы предотвратить чрезмерное затягивание хомута.

Отсоедините электрический разъем датчика массового расхода воздуха. Нажмите на фиксатор, потянув за сам разъем. Не тяните за проводку разъема, чтобы предотвратить обрыв провода.

Снимите два указанных болта 10 мм, которыми блок датчика массового расхода воздуха крепится к фартуку крыла. Обращайтесь к датчику массового расхода воздуха с осторожностью, как с точным оптическим прибором.Замена узла датчика массового расхода воздуха очень дорога, и он является важным компонентом системы впуска воздуха.

Снимите узел датчика массового расхода воздуха и отложите его в сторону. Защищать от повреждений при снятии с автомобиля.

Снимите два шланга с корпуса воздухозаборника.Снимите шланговые хомуты с ниппелей, а затем снимите шланги. Мне удалось сдвинуть зажимы, нажимая пальцами на язычки зажима.

Ослабьте хомут, крепящий пластиковую резиновую прокладку воздухозаборника к корпусу дроссельной заслонки. Просто ослабьте, зажим снимать не нужно.Еще раз, если на шланговом хомуте нет отметки на свободном конце хомута, используйте Sharpie, чтобы пометить хомут для правильного затягивания при повторной сборке после очистки.

Выкрутите 10-мм болт из верхнего левого угла пластикового воздухозаборника. Воздухозаборник к двигателю крепится одним болтом.

Пластиковый воздухозаборник ослаблен и готов к снятию. Резиновая прокладка между воздухозаборником и корпусом дроссельной заслонки достаточно плотно прилегает к корпусу дроссельной заслонки. Он освободится, если сильно потянуть за воздухозаборник, одновременно перемещая воздухозаборник вперед и назад по концам.

Ослабьте два 10-мм болта, которыми крепится крышка рычажного механизма корпуса дроссельной заслонки. Эти болты крепятся к крышке, их достаточно ослабить, чтобы снять пластиковую крышку.

Все снято и готово к очистке. ПРЕДУПРЕЖДЕНИЕ!!!!!!! НЕ ЗАБУДЬТЕ УДАЛИТЬ ТО, ЧТО ВЫ ИСПОЛЬЗУЕТЕ ДЛЯ УДЕРЖИВАНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ОТКРЫТОЙ ПОСЛЕ ОЧИСТКИ, ВО ИЗБЕЖАНИЕ ШИРОКО ОТКРЫТОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ. ИСПОЛЬЗУЙТЕ ОБЩИЙ СМЫСЛ ЗДЕСЬ

В корпусе дроссельной заслонки есть две дроссельные заслонки. Ближняя пластина подпружинена в открытом положении, а задняя дроссельная заслонка закрывается пружиной.Здесь я вручную открыл заднюю заслонку дроссельной заслонки и положил плоскогубцы за рычажный механизм, чтобы открыть дроссельную заслонку для облегчения очистки.

Изображение ночного видения в отверстии дроссельной заслонки. Этот снимок был сделан после первой очистки обычным очистителем карбюратора и зубной щеткой.Вы все еще можете увидеть маслянистую грязь на верхней части кормовой дроссельной заслонки. Обычный очиститель карбюратора не очень сильно удалял масляную грязь, и в целом справился плохо. Наращивание было довольно тяжелым, я бы оценил толщину от 1/16 до 1/8 дюйма.

Valvoline рекламировали, что их очиститель SynPower для карбюратора, дроссельной заслонки и корпуса дроссельной заслонки растворяет масляную грязь, накопившуюся на корпусе дроссельной заслонки, поэтому я решил попробовать.Я не был разочарован, это стоило всего 1,98 доллара в магазине Advanced Auto Parts. Он имеет пластиковую газоотводную трубку, которая легко поворачивается во всех направлениях. Я очень рекомендую SynPower, он работал как рекламируется.

Несмотря на то, что выпускная трубка была довольно плотно закреплена на вертлюге, я застраховал, что трубка не попадет во впускной коллектор во время очистки, обернув малярной лентой трубку и узел вертлюга.Я также согнул наконечник, как показано, чтобы иметь возможность более эффективно распылять очиститель на заднюю пластину дроссельной заслонки и отверстие в корпусе дроссельной заслонки. Я нагрел кончик трубки в проточной горячей воде, а затем согнул кончик и держал его, пока он не остыл.

Засоренная щетка для чистки. Это довольно жесткая щетина (неметаллическая) с короткой ручкой, которая доходила до задней части корпуса дроссельной заслонки.Этот клюж довольно хорошо работал для чистки задней дроссельной заслонки и отверстия дроссельной заслонки. SynPower рекомендовала просто протереть тряпкой после распыления, эта кисть мне подошла, чтобы удалить большую часть наростов. Затем я протер канал ствола тряпкой после чистки. Не используйте металлическую щетку в отверстии дроссельной заслонки и не используйте какой-либо материал, который поцарапает мягкие металлические поверхности в отверстии дроссельной заслонки.

Здесь я использую кусок пластиковой трубы, чтобы протянуть тряпку по отверстию дроссельной заслонки, чтобы впитать грязь, которая будет стекать с дроссельной заслонки и отверстия дроссельной заслонки.Еще раз, не вставляйте в отверстие дроссельной заслонки ничего, что может поцарапать мягкие металлические поверхности внутри отверстия дроссельной заслонки. Я считаю, что вставка тряпки в канал ствола во время очистки является важным шагом, без нее вы заставите много мусора во впускном коллекторе, возможно, попадет в двигатель.

Тряпки, набитые в отверстие дроссельной заслонки, готовы к распылению очистителя SynPower. Вы можете увидеть часть грязи в задней части отверстия корпуса дроссельной заслонки. Гадость.

Трудно получить хорошее изображение задней части отверстия дроссельной заслонки из-за плохого освещения. Это снимок ночного видения после очистки большей части грязи. Масляные полосы на кормовой правой части канала ствола легко удалялись тряпкой, смоченной очистителем.Кормовая дроссельная заслонка была такой же чистой и блестящей, как и передняя после очистки, Valvoline SynPower действительно хорошо поработала.

Вот несколько тряпок, которые я использовал для очистки отверстия дроссельной заслонки, чтобы дать вам представление о том, сколько грязи было внутри корпуса дроссельной заслонки.У меня была еще одна тряпка, не показанная, она была примерно такой же грязной. Через 100 км миль внутри корпуса дроссельной заслонки было огромное количество грязи. Первоначальный владелец этого автомобиля использовал обычное моторное масло, интересно, как бы выглядел корпус дроссельной заслонки, если бы использовалось Mobil 1 или другое синтетическое масло.

ВСЕ НАЗАД ВМЕСТЕ И ГОТОВЫ ДЛЯ ДОРОЖНЫХ ИСПЫТАНИЙ

ЗАВЕРШЕНИЕ РАБОТЫ

После очистки отверстия дроссельной заслонки я использовал воздушный шланг и форсунку из своего воздушного компрессора, чтобы удалить все пары из впускного коллектора, насколько это было возможно.Чистящая жидкость очень легковоспламеняющаяся, и я не хотел рисковать возгоранием впускного коллектора во время запуска. Вероятно, в этом нет необходимости, но зачем рисковать?

После очистки установите все снятые компоненты на место в порядке, обратном снятию.

ВНИМАНИЕ !!!!!!!!!!!!! Убедитесь, что вы сняли все устройство, которое использовалось для заклинивания задней дроссельной заслонки. Затяните хомуты на датчике забора воздуха и массового расхода воздуха так, чтобы свободный конец хомута достиг отметки разметки, не затягивайте слишком сильно.

Подсоедините электрический разъем к датчику массового расхода воздуха. Убедитесь, что два шланга подсоединены к воздухозаборнику и что все снятые болты установлены на место. Снова подсоедините отрицательный провод аккумуляторной батареи, и вы готовы к пробному запуску.

У вас есть вопросы? Если да, перейдите на форумы , чтобы получить быстрый ответ или поделиться своим опытом! Это сайт для фрилансеров, не поддерживаемый крупными компаниями. Я выполнил большую часть исследований и разработок и технических описаний с моими личными деньгами и буквально тысячами часов своего времени. Я предпринял дополнительные шаги, чтобы подробно продемонстрируйте, как все делается. В настоящее время я один из немногих, кто занимается исследованиями Lexus V8 и производительностью улучшение. Эти усилия исходят из моей личной любви к этот замечательный двигатель. Большинство модификаций от методом проб и ошибок. Поваренной книги для 1UZFE нет моды и его неизвестная территория для большей части производительности нагнетателя. Детали, работа, веб-разработка и хостинг сайтов 100% оплачено из денег моего личного хобби. Если ты чувствуешь, что мои усилия помогают тебе в любой форме, пожалуйста, не стесняйтесь жертвовать любую сумму денег для поддержки этого сайта. Вы даже не представляете, насколько я и все сообщество Lexus и Toyota это ценю!

Установка и регулировка нового карбюратора ВАЗ 2107. Регулировка своими руками. Ремонт пневмодроссельной заслонки

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов, а именно Solex, Ozone и Weber.На протяжении всего периода эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт - регулировка карбюратора 2107 не исключение.

Карбюраторы от нескольких разных производителей работают по одному принципу и предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3. Пузырь - используется сравнительно редко.

Как улучшить карбюратор ВАЗ 2107

Если есть определенные претензии к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107. увеличится.

Пошаговое выполнение действий:

1. Приобрести ремкомплект, желательно ДААЗ.

2. Разберите карбюратор. Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка мелких диффузоров - устанавливаются над основными диффузорами форсунок. В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался.После этого они полируются.

3. Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора. Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4. Концы загнуты на заслонки, уголки заточены. В этом случае важно не переточить заслонку, чтобы не нарушить ее прилегание к стенке камеры.Аналогичные действия необходимо провести с двумя створками - после этого их полируют.

5. Нижняя и средняя части карбюратора собираются с новой прокладкой.

6. Выбрано форсунок. Чтобы улучшить динамику разгона, важно модифицировать обогащение смеси. Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й. Так что при разгоне можно будет выиграть, а в сочетании с изменениями, внесенными со второй камерой - добиться резкого разгона.

Полезный совет

Выполняя генеральный ремонт автомобиля ВАЗ 2107, благодаря описанной выше настройке карбюратора можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендуется тем, кто желает сэкономить на бензине.

Дополнительно для улучшения прохождения воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе и установленном на нем «нулевом» фильтре результат не сильно изменится.

Карбюратор 2107 ремонт своими руками

  • Главное, что нужно сделать - это внимательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
  • Вымойте поплавковую камеру и очистите сетчатый фильтр.
  • Удалить засорение воздушных форсунок.
  • Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезные советы

Необходимо каждые 60 тысяч километров контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивают стабильную работу силовых агрегатов автомобиля.Однако, независимо от года выпуска и комплектации, карбюратор требует особого внимания к обслуживанию ... В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десяти лет инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым карбюраторам.

На современные ВАЗ 2106/2107 установлено

карбюраторов трех разных моделей, а также на выпускаемые автомобили прошлых лет:

    Производитель - Димитровградский автоагрегатный завод (или ДААЗ). Стоит отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина - от 10 до 14 литров на 100 км пути.

    Производитель - ДААЗ, модификация «Озон». Это более продвинутая версия ДААЗ первого типа, обладающая высокими показателями с точки зрения экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

    Производитель - ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным.Однако в «Солексе» требовательны к качеству бензина - иначе очень быстро засоряются топливные жиклеры.

Таким агрегатом комплектуются современные модели ВАЗ 2107.

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

    вверху - крышка устройства, защищающая механизм от грязи и топливной арматуры;

    средняя часть - корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

    в нижней части находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали - прокладки, форсунки, поплавок, экономайзер или заслонки. Все элементы системы связаны между собой и наличие отказов в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

    Бензин поступает в бак поплавковой камеры через впускной клапан.

    Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода - в любом случае топливо поступает в камеру в строго определенной пропорции.

    В камере (или FAC) бензин измельчается на мелкие частицы и смешивается с воздухом.

    Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

    После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них - к двигателю.

То есть основная задача карбюратора - формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.


Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма.В этом случае ремонт включает в себя все два этапа:

    Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

    Замена изношенных или вышедших из строя деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо досконально убедиться в неисправности карбюратора. Часто некорректная работа других систем может сказаться на работе карбюраторного механизма.


Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы.Однако именно смена режимов (например, холодный старт или ускорение при обгоне) может показать первые неисправности в устройстве. Карбюратор явно неисправен, если:

    на холостом ходу в моторе наблюдаются провалы;

    во время движения замечен временной интервал между нажатием педали газа и разгоном автомобиля;

    рывков при работе двигателя на высоких оборотах;

    серия рывков при обгонах;

    Значительно увеличился расход бензина

    ;

    затруднение запуска двигателя после длительного простоя.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем карбюраторных моторов - это так называемый перелив. Во внутреннюю часть устройства подается излишнее количество топлива, а обратный клапан по каким-то причинам не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) - то есть резко дергаться во время движения и даже воспламеняться - происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется произвести продувку топливопровода и проверить работу топливного насоса.Если они работают в обычном режиме, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик. Дело в залипании дроссельной заслонки, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.


Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает в себя снятие коробки воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

    Сначала от корпуса карбюратора отключаются два тонких провода - первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

    Возвратная пружина и ее фиксатор немедленно отсоединяются.

    Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

    Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

    Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

    На время работы открытое отверстие в коллекторе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести у автосалона.Это сохранит двигатель в чистоте и предотвратит попадание грязи внутрь силового агрегата.

Промывка ДААЗ без разборки

Традиционный способ промывки карбюраторов - полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Данная методика основана на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol - их можно купить в любом автомагазине по цене 100–150 рублей.


Бидоны оснащены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

    Снимите корпус воздушного фильтра на автомобиле, отодвиньте его в сторону.

    Выкрутить электромагнитный клапан из корпуса карбюратора.

    Надеть на аэрозольный баллон специальную узкую форсунку и обработать жидкостью каналы форсунок, первую и вторую камеры, заслонки и все видимые элементы карбюраторного узла.

    Затем распылите аэрозоль на внешние части механизма.

    Если за одну процедуру не успели как следует почистить карбюратор, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Как поменять колодку

За годы существования ДААЗ установил прокладки из самых разных материалов: термостойкого картона, паронита, металла. Основная функция прокладки - создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора требуется осмотреть прокладку на предмет деформаций, разрывов или сильных вмятин.Производитель рекомендует менять уплотнение после каждого снятия карбюратора.


Слева - новый, в центре - при первом демонтаже карбюратора, справа - после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы - она ​​не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

    На шпильки крепления карбюратора ставится новая прокладка.

    Перед этим нужно очистить посадочную площадку от копоти и грязи.

    Установите прокладку в то же положение, что и старую.

    Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В силах каждого автовладельца «шестерки» или «семерки» отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед тем, как приступить к работе, нужно тщательно подготовиться. Этот этап необходим для того, чтобы ничего не отвлекало водителя при настройке и настройке.

Рекомендуется предварительно подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны потеки бензина. Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки - это набор необходимых инструментов. Вам нужно будет заранее подготовить набор гаечных ключей и две отвертки - крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогащать или обеднять смесь

Обогащение или обеднение топливовоздушной смеси необходимо производить на холостых оборотах двигателя:

    Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

    Затянуть винты количества и количества топлива до упора.

    Проверив данные холостого хода в сервисной книжке ВАЗ, установите необходимое количество оборотов, повернув винты в ту или иную сторону.

    То есть принцип регулирования смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).


Внизу трубки качественный винт, а немного правее в трубке меньшего диаметра - количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы - в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, поскольку из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Для того, чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

    Требуется регулировка язычка поплавка.

    Регулировка замков и опор оси позволяет установить желаемый ход.

    Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.


Регулировка язычка поплавка с винтами и зажимами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить.Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

    После этого нужно подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены вверху карбюратора.

    Шланг подачи топлива подсоединяется к впускному клапану, хомут рекомендуется заменить на новый.

    С обратной стороны навинчивается «обратный» шланг.

    Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / переустановке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Изучаем конус иглы для проработки (в виде ободка на острие). Если не обнаруживаем следов износа, то промываем клапан и седло (сначала промываем топливный фильтр) и еще раз проверяем затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то ...

5. ... отверткой открутите три винта ...

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируем уровень топлива в поплавковой камере и степень открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневмопривод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину тяги придется подбирать экспериментальным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустите стопорную гайку на тяговом усилии ...

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневмопривода, вставив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора температура может привести к «прогону» самолета. В этом случае необходимый вакуум не создается, а заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Замените порванное резиновое уплотнительное кольцо на новое.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Выкрутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае вкручиваем метчик М4 в их отверстия и снимаем.

17. Отключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой открутите четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбить диффузоры ...

24. ... и потяните их вверх.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагм и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем прямую линейку к основанию корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть кривизна поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшим диаметром, чем отверстия трубок. Вставляем сверло в трубку так, чтобы сверло шло на растяжение, допускается наматывать мелкозернистой наждачной бумагой.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках. Предварительно под губки тисков укладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора.Если поверхность сильно деформирована, то предварительно выравниваем ее легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широкой бархатной пилкой. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям. Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом.Собираем корпус карбюратора в обратной последовательности.

Жиклеры первой и второй камер имеют разные калибровки, и каждая должна быть установлена ​​на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Соберите корпус дроссельной заслонки в обратной последовательности, обращая особое внимание на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг расположен ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смачивая его резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы холостого хода дроссельные заслонки закрывают свои каналы плотно - без зазора.Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открыть заслонку и сточить напильником резьбу винта - на заводе резьба смята. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше прилегал к сенкам, можно заточить демпфер с конца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) - при необходимости отрегулируйте их стопорным винтом. Заклепать новые винты крепления заслонок.

22. Останавливаем стопорные винты, выжимая из их паза.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите за тем, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

Машины без инжектора по-прежнему актуальны на наших дорогах. Тем более, что их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительной эксплуатации.Среди этих поломок - неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный агрегат. На практике он терпит неудачу, и по нескольким причинам. Перечислим их.

  1. Срок службы агрегата невелик из-за сложности конструкции каналов.
  2. Регулярное употребление плохого бензина негативно сказывается на деталях, каналах, поверхностях сборочного узла.
  3. Также сказывается попадание картерных газов внутрь агрегата при изношенных компонентах двигателя.
  4. Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и может вызвать дефекты на поверхности.

Как сделать ремонт на "классике"

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

  • отвертки;
  • Гаечные ключи
  • ;
  • Плоскогубцы
  • ;
  • линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

  1. В первую очередь демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
  2. Отвинтив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
  3. Отсоединить выпускной шланг картера.
  4. Ослабив хомут, снимите топливный шланг.
  5. Отсоедините шланг регулятора вакуума.
  6. Отсоедините пневмоклапан от экономайзера.
  7. Демонтируем микровыключатель с клемм.
  8. Отверткой выдавливаем наконечник из упора привода заслонки, после чего вынимаем возвратную пружину.
  9. Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нужно его разобрать, при этом заменив бракованные детали на новые (иногда они продаются как специальный ремкомплект для ремонта ВАЗ 2105 - 2107), и также может возникнуть необходимость обработать присадочную плоскость.Опишем, как все это делать.

  1. Снимите трехплечий рычаг, пружину и шток.
  2. Демонтируем крышку, а также корпус с дроссельной заслонки. При необходимости замените прокладку.
  3. Осторожно снимите поплавок, вытащив ось.
  4. Выкрутить игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
  5. Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
  6. Отвернув болт ускорительного насоса, демонтировать крышку насоса, диафрагму и пружину.Эти детали также можно заменить.
  7. Вытаскиваем диффузоры, которые работали на заслонках.
  8. Откручиваем винт количества смеси.
  9. Все разобранные металлические детали промываем в ацетоне.
  10. Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела насадки демпфера. Проверка кривизны. Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха.При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
  11. Собираем в обратном порядке, правда, как и установку на автомобиль.

Добавим, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, потому что, опять же, марка устройства такая же.

Отличия для переднего привода

А теперь давайте разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.


С переднеприводной «Ладой» применен агрегат под названием «Солекс», несколько улучшенный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109.Инструменты те же. Точно так же перемещаемся по точкам и видим отличия.

  1. Снятие рычага.
  2. Крышка и корпус дроссельных заслонок снимаются так же, как в предыдущей инструкции.
  3. Поплавковая камера здесь устроена аналогично - разбираем.
  4. Выкрутить аналогичные топливные жиклеры плюс игольчатый клапан.
  5. Топливный жиклер системы холостого хода обязательно заменен на электромагнитный клапан, клапан откручивается гаечным ключом.Потом вместо него устанавливаем новый - это желательно.
  6. Аналогично разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
  7. Снимаем диффузоры.
  8. Винт количества смеси тут другой, тоже разбираем.
  9. Неизнашиваемые детали промываем в ацетоне.
  10. При необходимости обрабатываем плоскость верхней части тела, согласно приведенным выше рекомендациям.
  11. Сборку делаем, шаг за шагом возвращаясь назад, это касается и установки на авто.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольших размеров вкупе с жесткими требованиями к их эксплуатации срок эксплуатации этих деталей невелик.


Кроме того, важно знать, что на «девятках» действительно устанавливали карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по данной инструкции.Кроме того, модификации «восьмерки» и «девятки» имеют одинаковый блок, но модифицированный, с немного разными зазорами. Поэтому ремонт 21083 производят точно так же, но при регулировке ориентируются на несколько другие значения зазора. Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки необходимо произвести после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор.Многие автолюбители чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные для крупных городов Российской Федерации.

Город Стоимость
Москва 2500 руб.
Санкт-Петербург 2500 руб.
Екатеринбург 1800 руб.
Самара 1700 руб.
Краснодар 1800 руб.

Данные цены указаны ориентировочно на ремонт карбюратора типа 2108.Стоимость немаленькая, но примерно в два раза ниже, чем при покупке нового агрегата. Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, рассмотренная выше обработка криволинейных плоскостей может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. Кроме того, сочетание множества мелких дефектов в агрегате может убедить владельца купить новый.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
