Дифференциал принцип работы – устройство, виды и принцип работы

Принцип работы дифференциала и его устройство

Автоликбез28 января 2018

Крутящий момент, создаваемый двигателем внутреннего сгорания, передается колесам с помощью различных механизмов – валов, шлицевых и шестеренчатых передач, дифференциалов. Последние вызывают наибольший интерес у любителей экстремальной езды по бездорожью, поскольку принимают участие в распределении мощности. Многие автолюбители слабо представляют работу данного узла, поэтому стоит рассмотреть вопрос, что такое дифференциал в автомобиле, объяснить его устройство и принцип действия.

Назначение механизма

Чтобы понять роль дифференциала, применяющегося в транспортных средствах всех типов, нужно рассмотреть конструкцию обычного планетарного редуктора, передающего усилие от карданного вала двум полуосям. Алгоритм работы агрегата прост:

1. Кардан вращает хвостовик с косозубой шестеренкой на конце.
2. От хвостовика крутится большая планетарная шестерня, соединенная с двумя полуосями.
3. Крутящий момент передается от планетарной шестерни полуосям и закрепленным на концах колесам.

Без дифференциала редуктор поровну распределяет крутящий момент на 2 оси, в результате колеса вертятся с одинаковой скоростью. Такое разделение вполне годится для прямолинейного движения, которое в реальности встречается довольно редко – даже при езде по ровным участкам трассы автомобиль отклоняется от прямой линии.

Чтобы машина идеально прошла поворот, колеса одного моста должны вращаться с разными скоростями, поскольку внешнее катится по более широкой дуге. Простой редуктор, обеспечивающий одинаковое вращение обеих полуосей, на повороте заставит одну шину скользить, вторую – буксовать, что заметно ухудшает маневренность авто.

Справка. Проблема весьма актуальна для внедорожников с постоянным полным приводом. В данном случае крутящий момент делится не только между колесами, но и между осями, вращающими редукторы переднего и заднего моста.

Совмещенный с планетарным редуктором дифференциал нужен для изменения угловых скоростей правого и левого колеса в зависимости от крутизны поворота. Механизм автоматически распределяет крутящий момент на полуоси, позволяя колесным покрышкам совершать разное число оборотов при движении автомобиля по дуге. Без дифференциала нормальная эксплуатация транспортного средства невозможна по таким причинам:

• недостаточная управляемость;
• быстрое истирание шин;
• ускоренный износ деталей редуктора, валов и полуосей.

Как работает свободный дифференциал?

Механизмами данного типа оснащается подавляющее большинство машин с приводом на переднюю либо заднюю ось. В первом случае узел размещается внутри коробки передач, во втором является частью планетарного редуктора заднего моста.

Конструкция планетарной передачи подразумевает использование шестеренок конической формы. Существуют и другие разновидности автомобильных редукторов – цилиндрические, конусно-цилиндрические и червячные.

Устройство дифференциала свободного типа предусматривает совмещение с главной передачей. Механизм заднего моста включает следующие детали:

• хвостовик с конической ведущей шестерней, соединенный с карданным валом;
• ведомая планетарная шестеренка;
• корпус ведомой шестерни оборудован двумя проушинами, куда вставляются оси сателлитов;
• сателлитные шестеренки конической формы;
• ведомые шестерни полуосей;
• подшипники;
• корпус редуктора.

В легковых авто устанавливается 2 сателлита, на грузовиках – четыре.

Изучить принцип работы свободного дифференциала предлагается на примере:

1. Пока машина едет прямо, колеса крутятся с одинаковой скоростью. Хвостовик вращает «планетарку» вместе с закрепленными на ней сателлитами, причем последние остаются неподвижными и передают равный крутящий момент обеим осям за счет давления на зубья.
2. Автомобиль входит в поворот. Крутящиеся вместе с большой шестерней сателлиты начинают вращаться вокруг собственной оси, причем в разные стороны.
3. Мощность на валу делится не пополам, а в зависимости от крутизны дуги. Благодаря комбинированному вращению сателлитов полуоси и колеса совершают разное число оборотов, машина успешно преодолевает поворот без проскальзывания и пробуксовки резины.

Дифференциал получил название свободного, поскольку передает больший крутящий момент на колесо, которое вращается легче. Понятно, что на повороте шина внутри дуги сопротивляется вращению, поэтому дифференциал отдает больше мощности другой оси – противоположное колесо крутится быстрее.

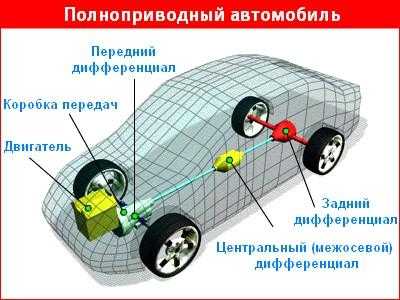

Примечание. Полноприводные авто и внедорожники оснащаются тремя дифференциальными разделителями мощности – межосевым (ставится в раздаточной коробке) и двумя межколесными.

Свободный механизм решает главную проблему, но создает побочную. Когда одна покрышка начинает контактировать со скользким покрытием – льдом, укатанным снегом, грязью, начинается пробуксовка. Причина – дифференциальный механизм, отдающий максимум мощности в сторону наименьшего сопротивления. Для предотвращения подобных ситуаций на многих автомобилях задействована временная блокировка дифференциала.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

• механизм свободного типа с принудительной блокировкой от привода;
• частично блокирующийся дифференциал повышенного сопротивления;
• самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

• механический – от рычага раздаточной коробки;
• электрический;
• пневматический;
• гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

• корпус, жестко прикрепленный к планетарной шестеренке;
• пакет фрикционных дисков, установленных на каждой полуоси;
• стальные диски, чьи выступы зафиксированы в корпусе;
• распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

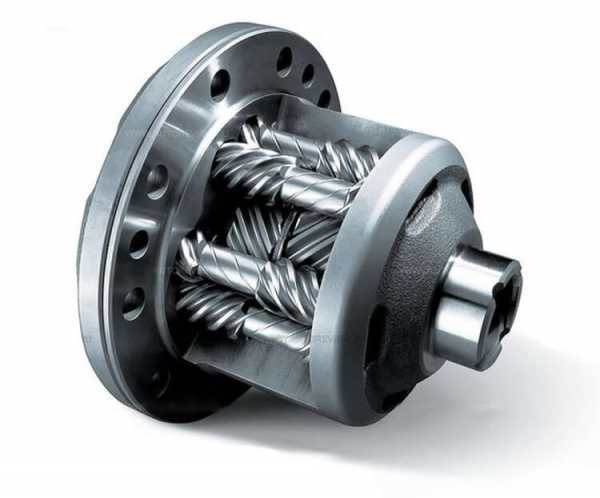

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

1. Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
2. На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
3. Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

Устройство Torsen – самое надежное и передовое, но слишком дорогое, поэтому ставится на машины максимальной комплектации. В остальных применяются более доступные механизмы повышенного трения.

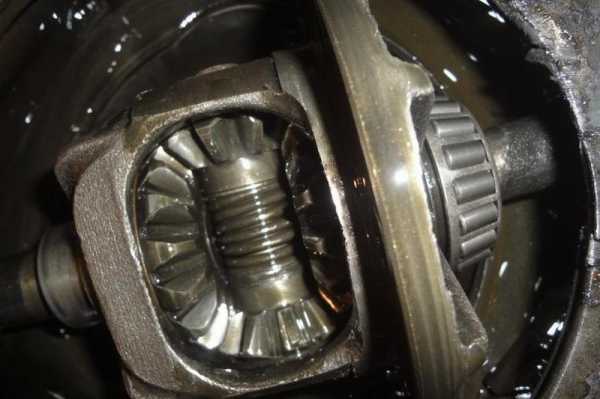

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

autochainik.ru

Дифференциал подробно — Энциклопедия журнала «За рулем»

Дифференциал — механизм распределения крутящего момента входного вала между двумя выходными полуосями ведущих колес или, на автомобилях повышенной проходимости,для распределения крутящего момента между передней и задней ведущими осями.
Это часть трансмиссии, которая на автомобилях классической и переднеприводной компоновки обычно выполняется в виде единого блока с главной передачей,а на внедорожниках встраивается в раздаточную коробку

Свободный дифференциал всегда делит поступающий на него крутящий момент поровну — не зависимо от того, с равными или с разными скоростями вращаются ведущие колеса (или ведущие оси).

Назначение дифференциала

При движении автомобиля по криволинейным участкам дороги — например, в поворотах — колеса ведущей оси катятся по окружностям разной длины. Внешнее (по отношению к центру поворота автомобиля) колесо проходит больший путь, чем внутреннее. Эта разница тем больше, чем круче поворот. Аналогичная проблема возникает и в движении по прямой, если используются ведущие колеса разной размерности и т.п. Если в этих ситуациях колеса соединить жесткой осью,окажется, что одно колесо вращается быстрей, чем нужно для прохождения заданной траектории,а другое медленней. Значит, оба колеса будут пробуксовывать, испытывать повышенные нагрузки, сильней нагреваться и изнашиваться. Увеличится и расход топлива. Наконец, это нарушает курсовую устойчивость автомобиля и ведет к его заносу или сносу — особенно, на скользких дорогах.
Для компенсации разницы проходимого ведущими колесами пути используется особый механизм — дифференциал. Простейший, свободный дифференциал уравнивает крутящие моменты (или тяговые силы) обоих ведущих колес, и если скорости их вращения (или линейного движения) разные, то и мощности на них пропорциональны этой разнице. Колесо, вращающееся быстрей, тратит на это несколько большую мощность, чем то, которое вращается медленней.
Таким образом дифференциал предназначен для обеспечения вращения ведущих колес с разными угловыми скоростями при постоянно передаче крутящего момента на оба колеса ведущей оси. Эта же логика присутствует и в работе межосевого дифференциала.

Устройство и принцип действия

Дифференциал классической конструкции устроен просто. Например, на заднеприводном автомобиле вращение от ведомого вала коробки передач передается через карданный вал на ведущую коническую шестерню главной передачи, которая находится в постоянном зацеплении с ведомой шестерней главной передачи. Ведомая шестерня является одновременно корпусом дифференциала, в котором перпендикулярно оси ведомой шестерни закреплена ось сателлитов — малых конических шестерен. Последние вращаются вместе с корпусом дифференциала относительно оси ведомой шестерней главной передачи. Сателлиты находятся в постоянном зацеплении с коническими шестернями левой и правой полуосей ведущих колес.
При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей.
Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней,наружное быстрей — при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами — сохраняется. Мощность же, подаваемая на колеса, перераспределяется,- ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

Применение дифференциалов

В автомобилях с одной ведущей осью устанавливается один дифференциал, объединенный с главной передачей. В автомобилях с двумя и более ведущими осями дифференциалы устанавливаются в каждую ведущую ось (например, в трехосном грузовике или автобусе с двумя задними ведущими осями дифференциалы установлены в среднюю и заднюю оси). В автомобилях с подключаемым полным приводом дифференциалы устанавливаются в каждую ведущую ось (у двухосного полноприводного джипа с подключаемым передним ведущим мостом два дифференциала — по одному в каждой ведущей оси), но эксплуатация этих машин с постоянно подключенной передней осью не рекомендуется по причине повышенного износа главных передач и колес из-за неравномерно распределяемой мощности между осями. В свою очередь в автомобилях повышенной проходимости с постоянно подключенными ведущими осями применяют три дифференциала — по одному в каждой ведущей оси и один межосевой, установленный в раздаточной коробке. Межосевой дифференциал распределяет мощность между ведущими осями в зависимости от длины проходимого колесами оси пути. К примеру, передние колеса могут преодолевать возвышение, задние еще двигаться по прямой — передние колеса описывают более длинный путь, чем задние, соответственно, межосевой дифференциал обеспечивает передачу большей части мощности двигателя на переднюю ось, чем на заднюю. На многоосных транспортных средствах с несколькими ведущими осями применяют межтележечный дифференциал.
Дифференциал не применяется на транспортных средствах с одним ведущим колесом — в частности, на мотоциклах и трициклах с двумя передними управляемыми колесами. Если трицикл построен по схеме с одним передним управляемым колесом и двумя ведущими задними, то на нем применяют автомобильный ведущий мост с дифференциалом. Обычно подобные трициклы строят по индивидуальным заказам на базе популярных тяжелых моделей (пример — кастомные трициклы на базе «Харлей-Дэвидсон»).
На гоночных автомобилях на основе серийных моделей (например, на раллийных или для кольцевых гонок) дифференциал перед гонками блокируют, поскольку повороты такие машины проходят на большой скорости и с заносом. В данном случае склонность автомобиля к заносу из-за отсутствия дифференциала считается преимуществом.

Недостаток дифференциала

Главным недостатком дифференциала классической конструкции является проблема пробуксовки колеса, потерявшего контакт с поверхностью дорожного полотна. Когда одно из ведущих колес вращается в вывешенном состоянии его скорость вдвое больше, чем была бы при этих же оборотах ведомой шестерни дифференциала при нормальном движении по прямой. Зато второе колесо вообще не вращается. Причина проста. Момент сопротивления вращению вывешенного колеса ничтожен, соответственно мал и подводимый к нему крутящий момент. Значит, столь же мал крутящий момент и на противоположном колесе — оно стоит. Если же одно из колес буксует — с повышенными оборотами, но с существенным сопротивлением (например, в грязи, песке и т.п.), то такой же крутящий момент поступает и на другое, не буксующее, колесо. В результате автомобиль может двигаться с небольшой скоростью. При этом на буксующее колесо подается более высокая мощность — она тратится на нагрев шины, дороги и т.д. Эффект пробуксовки снижает проходимость автомобиля со свободным дифференциалом. Для решения этой проблемы автомобили оснащают механизмами блокировки дифференциала — ручной или автоматической — различной конструкции.

Механизмы блокировки дифференциала

• Ручная блокировка дифференциала

Самым простым способом блокировки дифференциала является применение механизма с ручным управлением. Этот вид блокировки применяется на автомобилях повышенной проходимости. Блокировка производится блокировочными муфтами, которые фиксируют сателлиты. Дифференциал отключается. К достоинствам данного типа блокировки можно отнести простоту и надежность конструкции, к недостаткам — необходимость точно оценивать дорожную обстановку и отключать блокировку дифференциала при движении по качественным дорогам во избежание поломок главной передачи и ведущего моста в целом.

• Блокировка дифференциала с электронным управлением

На современных полноприводных легковых автомобилях повышенной проходимости с развитым компьютерным управлением работой агрегатов и механизмов устанавливают антипробуксовочную систему с электронным управлением. Как только бортовой компьютер автомобиля (или электронный блок антипробуксовочной системы) получает от датчика вращения сигнал о том, что одно колесо оси вращается значительно быстрей второго, свободное колесо притормаживается рабочим тормозом — благодаря свободному дифференциалу мощность передается на колесо, которое не утратило контакта с дорожным покрытием. Эта система требует наличия системы раздельного привода тормозов всех четырех колес и точной отладки датчиков.
Антипробуксовочные системы позволяют достаточно тонко регулировать распределение мощности в зависимости от состояния дорожного покрытия и избежать потерь мощности двигателя при срабатывании дифференциала. С другой стороны, управляющая система из датчиков и исполнительных приводов тормозов (на соленоидах) обладает инерционностью, поэтому работает с некоторым запозданием, что приходится учитывать водителю.
На гоночных автомобилях иногда применяются фрикционные дифференциалы с тормозными ленточными механизмами, управляемыми электроникой.

• Автоматическая блокировка с применением фрикционной муфты

На спортивные автомобили, выпускаемые малыми сериями или по заказу, иногда устанавливают фрикционные самоблокирующиеся дифференциалы. На серийных машинах эти дифференциалы редкость, поскольку они требуют особого обслуживания и подвержены интенсивному износу.
Фрикционные муфты устанавливаются между полуосевыми шестернями и корпусом дифференциала. При прямолинейном движении автомобиля полуоси вращаются с одинаковой угловой скоростью — сила трения во фрикционных муфтах равна нулю, дифференциал распределяет мощность между колесами ведущей оси поровну. Как только одна из полуосей начинает вращаться быстрей, диски фрикционной муфты сближаются, за счет возникающих сил трения муфта притормаживает вращение свободной полуоси. Этот тип дифференциала отличается невысокой эффективностью при большой разнице в угловых скоростях ведущих колес (например, на поворотах с малым радиусом закругления).

* Дифференциал с вязкостной муфтой (вискомуфтой)

Вискомуфта работает подобно фрикционной муфте самоблокирующегося дифференциала, но имеет упрощенную конструкцию. В корпус главной передачи ведущего моста устанавливается вискомуфта, состоящая из двух пакетов перемежающихся перфорированных дисков, вращающихся в вязкой среде на основе силикона. Каждый пакет соединен с левой и правой полуосью. Когда угловая скорость полуосей одинакова, скорость вращения дисков пакета тоже одинакова. Как только один из пакетов, связанный с полуосью, начинает вращаться быстрей другого, вискомуфта начинает притормаживать этот пакет, стремясь выровнять угловые скорости дисков (и, соответственно, полуосей). За счет этого возникает эффект автоматической блокировки свободного колеса.
Этот тип автоматической блокировки имеет ряд недостатков. Во-первых, вискомуфта увеличивает размеры картера ведущего моста. Во-вторых, вискомуфта не отличается высокой эффективностью и не срабатывает при большой разнице угловых скоростей, то есть в условиях тяжелого бездорожья.
К преимуществам вискомуфты относят простоту конструкции. Иногда она применяется вместо дифференциала шестеренчатой конструкции — в паре с конической главной передачей. В большинстве случаев вискомуфта в ведущих мостах не применяется. Ее устанавливают в качестве механизма автоматической блокировки межосевого дифференциала в легковых автомобилях повышенной проходимости (в комфортабельных «паркетниках», не предназначенных для интенсивной эксплуатации в условиях бездорожья).

Другие типы самоблокирующихся дифференциалов

Помимо описанных механизмов автоматической блокировки дифференциала в автомобилях используются и другие типы блокировочных систем.
В военной технике получили распространение зубчатые или кулачковые самоблокирующиеся дифференциалы.
Существует конструкция гидророторного самоблокирующегося дифференциала, в котором использован принцип фрикционной муфты с гидроприводом. При возникновении разницы в угловых скоростях полуосей, муфта тормозит вращение одной из полуосей под воздействием поршня, сжимающего пакет фрикционных дисков. Поршень перемещается давлением масла, нагнетаемого гидронасосом.
На полноприводные автомобили Honda устанавливают блокировку дифференциала с двумя гидронасосами.
На современных легковых автомобилях повышенной проходимости и гоночных машинах все большее применение находят шестеренчатые самоблокирующиеся дифференциалы (осевые и межосевые), в которых использован эффект заклинивания червячной или косозубой передачи при достижении порогового значения разницы мощностей.

wiki.zr.ru

Что такое дифференциал и как он работает?

Дифференциал в автомобиле работает с целью осуществления следующих трёх задач:

1. Дифференциал передаёт мощность двигателя на колёса машины.
2. Делает последний шаг в уменьшении числа оборотов к колёсам (мы ведь помним, что первый такой шаг делает коробка передач) и, следовательно, увеличивая крутящий момент, передаваемый тем же ведущим колёсам.
3. Передавая мощность на ведущие колёса (всегда на чётное количество колёс на одной оси: на два или на все четыре), дифференциал позволяет каждому из них вращаться с разными скоростями (это именно то, от чего дифференциал заработал своё название).

В этой статье Вы узнаете, почему Ваш автомобиль нуждается в разных оборотах вращения колёс, как это обеспечивается, что такое дифференциал, как дифференциал работает и каковы его основные недостатки. Мы также рассмотрим несколько его типов.

Для чего нужен дифференциал?

Автомобильные колёса вращаются с разной скоростью, особенно это заметно при повороте. Вы можете видеть в анимации ниже, что каждое колесо проезжает очень разное расстояние, когда автомобиль поворачивает, и что внутренние колёса проезжают гораздо более короткое расстояние, чем внешние. Поскольку скорость равна расстоянию, поделённому на время, необходимое для проезда этого расстояния, то получается, что колёса, которые проезжают меньшее расстояние, вращаются с более низкой скоростью: так, при повороте налево левые колёса будут крутиться медленнее, чем правые, и наоборот. Также следует отметить, что передние колёса проезжают расстояние, отличающееся от того, которое проезжают задние колёса.

Кликните для просмотра анимации

Для автомобилей с приводом только на одну ось колёс — будь то на задние колёса или же на передние — разность вращения передних колёс к задним это не проблема. Нет никакой связи между ними, поэтому они вращаются независимо. Но ведущие колёса связаны между собой так, чтобы один двигатель и трансмиссия должны приводить в движение оба колеса, при этом, с разной скоростью их вращения. Но как же быть, если двигатель у нас всего один?! Если Ваш автомобиль не оснащён дифференциалом, колёса должны быть заблокированы вместе, будучи вынужденными вращаться с одной и той же скоростью. Это сделало бы манёвры поворотов — даже под небольшим углом — сложными: у таких автомобилей, чтобы иметь возможность повернуть, одной из шин обязательно придётся скользить, либо другой обязательно пробуксовывать. А с современными покрышками и асфальтовыми дорогами для этого потребуется достаточно много сил. Эта сила должна будет передаваться через ось от одного колеса к другому, возложив, таким образом, очень тяжёлое бремя на компоненты оси.

Именно с этой проблемой безукоризненно справляется дифференциал.

Что такое дифференциал?

Дифференциал — это устройство, которое разделяет крутящий момент двигателя на два пути с выходами, что позволяет каждому выходу вращаться с различной скоростью.

Дифференциал имеется на всех современных легковых и грузовых автомобилях, а также на многих полноприводных машинах. Причём, все полноприводные авто должны иметь дифференциал между каждым набором ведущих колёс на одной оси, и, кроме того, они нуждаются в дифференциале между парами передних и задних колёс (помните начало статьи — потому что передние колёса проходят другую дистанцию, в отличие от задних колёс при движении автомобиля по направлению, отличному от прямого?).

Тем не менее, некоторые полноприводные машины не имеют дифференциала между передними и задними колёсами, и, вместо этого, эти пары колёс тесно связаны между собой так, что передние и задние колёса должны крутиться с одной и той же скоростью. Вот почему на таких автомобилях производители не рекомендуют ездит по твёрдому покрытию в режиме полного привода, а включать его только на бездорожье.

А теперь давайте выясним, в каком месте автомобиля обычно располагается дифференциал в зависимости от типа привода автомобиля:

Как работает дифференциал?

Мы начнем с простейшего типа дифференциала, называемого открытым дифференциалом. Но сначала мы должны изучить некоторые термины — посмотрите на рисунок ниже, там Вы найдёте основные компоненты работы дифференциала:

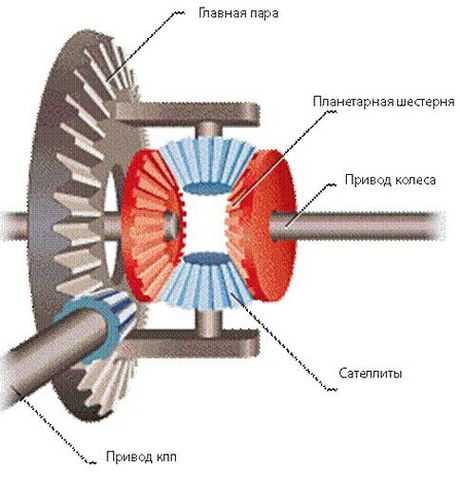

Таким образом, дифференциал состоит из следующих основных частей:

1. Ведущий вал — передаёт крутящий момент, ведя его от коробки передач к началу дифференциала
2. Ведущая шестерня ведущего вала — косозубая небольшая шестерня в форме конуса, которая используется для сцепки с механизмом дифференциала
3. Коронная шестерня — ведомая шестерня также в форме конуса, которая приводится в движение (вращение) ведущей шестерней. Ведущая и ведомая шестерня, вместе взятые, называются главной передачей и именно они служат последним этапом уменьшения скорости вращения, которое в конечном счёте достигнет колёс (коронная шестерня всегда меньше ведущей, а, значит, ведущей шестерне придётся сделать намного больше оборотов, пока ведомая сделает всего один оборот вокруг себя).
4. Шестерни полуосей — это последние шестерни на пути передачи вращения от ведущего вала к колёсам.
5. Сателлиты — планетарный механизм, который как раз и осуществляет ключевую роль в обеспечении разности вращения колёс при повороте.
6. Полуоси — валы, идущие от дифференциала непосредственно к колёсам.

А теперь давайте перейдём к ключевому и самому важному понимаю, как работает дифференциал, и посмотрим на анимации ниже, как вышеперечисленные компоненты открытого дифференциала работают в двух случаях:

• Когда автомобиль едет прямо.
• Когда автомобиль поворачивает.

Посмотрите сами — всё достаточно просто:

Нажмите на кнопку «Поворачиваем», чтобы увидеть, как работает дифференциал во время поворота, и «Едем прямо», чтобы посмотреть, как движутся его компоненты во время прямолинейного движения

Как мы видим, когда мы едем прямо на своей машине, то фактически весь механизм дифференциала крутится с одной скоростью: частота вращения входного вала равна частоте вращения полуосей и, соответственно, частоте вращения колёс. Но стоит нам немного повернуть руль, как ситуация меняется, и в свою главную роль вступают теперь сателлиты, которые разблокируются за счёт разности нагрузки на колёса (когда одно колесо пытается пробуксовать, крутясь быстрее), и вся мощность от двигателя теперь проходит через них. А за счёт того, что два сателлита — это две независимые шестерни, получается, что они и передают разную частоту вращения полуосям, как бы раздваивая её, но не деля всю мощность поровну, а передавая наибольшую мощность тому колесу, которое движется по внешнему краю во время поворота автомобиля и, соответственно, раскручивая его сильнее (повышая его количество оборотов). И разность передаваемой мощности при этом тем сильнее, чем круче поворачивает машина (точнее, чем меньше радиус поворота этой машины).

Какой главный недостаток дифференциала?

Открытый дифференциал передаёт вращение тому или иному колесу практически в любом соотношении, в том числе и в соотношении 100%/0% — когда одно из ведущих колёс принимает весь крутящий момент на себя. В то же время распределение такого вращения между колёсами происходит при изменении нагрузки на эти колёса (а вместе с ними на полуоси) — то есть колесо с меньшей нагрузкой в повороте получает больше вращения. Но здесь кроется один существенный недостаток, который имеет место при определённых условиях, а именно, когда оба ведущих колеса находятся в грязи, снегу или на льду, и автомобиль начинает буксовать — в этом случае то колесо, которое имеет меньшее сцепление с поверхностью, будет получать львиную долю вращения. Проще говоря, если Вы, к примеру, застряли в снегу, сев «на пузо» — когда одно колесо сцеплено с поверхностью снега, а второе вовсе висит в воздухе, то получать мощность за счёт соответствующего распределения по полуосям дифференциала будет как раз то колесо, которое находится на весу, и именно оно будет беспомощно крутиться в воздухе. Особенно остро данная проблема стоит у внедорожников и вездеходов.

Какие виды дифференциалов бывают?

Решением этих проблем является дифференциал повышенного трения (LSD, его ещё называют дифференциалом с ограниченным проскальзыванием). Дифференциалы повышенного трения используют различные механизмы для обеспечения нормального дифференциального действия в различных условиях езды. Когда колесо скользит, такой дифференциал позволяет передать больше крутящего момента как раз на нескользящее колесо.

На внедорожниках и вездеходах также применяются дифференциалы с ручным отключением, которые, впрочем, очень часто не защищены от случайного отключения или отключения не в то время по незнанию — дело в том, что возможность отключения дифференциала на ходу влечёт за собой возможную его поломку, и это распространённая проблема.

Что такое вискомуфта (вязкая муфта)?

Вискомуфта чаще всего встречается во всех полноприводных машинах. И, если Вы читали статью о принципе работы гидротрансформатора, то знайте, что вискомуфта имеет схожую с ним схему работы. Она широко используется для связи задних колёс с передними таким образом, что когда один набор колёс начинает проскальзывать, крутящий момент будет передан на другой набор, тем самым решая злободневную проблему буксующего колеса, описанную выше.

Вязкая муфта имеет два набора пластин внутри герметичного корпуса, который заполнен вязкой жидкостью (несколько более вязкой, чем трансмиссионное масло, к примеру). Один набор пластин соединён с каждым выходным валом. В нормальных условиях оба набора пластин и их порция вязкой жидкости движутся с одной и той же скоростью. Но когда одна ось пытается вращаться быстрее, возможно, потому что она проскальзывает, множество пластин, соответствующих колёсам этой оси, вращаются быстрее, чем другие. Вязкая жидкость, находящаяся между пластинами, пытается догнать более быстрые диски, тем самым ведя за собой к этому и медленные диски. Это передает больший крутящий момент на медленнее вращающиеся колёса, которые как раз и не скользят.

Устройство вискомуфты

Когда автомобиль поворачивает, разница в скорости между колёсами на одной оси не так велика, как тогда, когда одно из колёс попросту проскальзывает. Чем быстрее пластины вращаются относительно друг друга, тем больше крутящего момента приходится на муфту. Муфта не мешает виткам крутиться, потому что величина крутящего момента, передаваемого во время поворота, мала.

Простой эксперимент с яйцом поможет объяснить поведение вискомуфты. Если Вы поставите яйцо на кухонный стол, скорлупа, белок и желток будут неподвижны. Но когда Вы начнёте раскручивать яйцо, скорлупа яйца будет двигаться с более высокой скоростью, чем белок, а белок немного быстрее, ем желток, но желток затем быстро наверстает упущенное. Кстати, чтобы убедиться в этих словах, проведите эксперимент, как только у Вас появится яйцо: раскрутите его достаточно быстро, а затем остановите его, потом просто отпустите яйцо, и оно начнёт снова вращаться (ну, или хотя бы дёрнется в сторону предыдущего вращения). В этом эксперименте мы использовали трение между скорлупой, белком и желтком, применяя силу только на скорлупу. Сначала мы раскрутили фактически скорлупу, и с некоторой задержкой за скорлупой за счёт трения начали раскручиваться белок, а затем и желток. А когда мы остановили скорлупу, то то же трение — между всё еще движущимся желтком, белком и скорлупой — применило силу к скорлупе, заставляя его ускориться. Так и в случае вискомуфты, сила передаётся между жидкостью и наборами пластин таким же образом, как между желтком, белком и скорлупой.

Что такое дифференциал Torsen?

Дифференциал Torsen является чисто механическим устройством: он не завязан никакой электроникой, а также муфтами или вязкими жидкостями и по своей сути представляет собой довольно простой механизм, очень схожий с открытым дифференциалом.

Torsen работает также, как и открытый дифференциал, когда величина крутящего момента между двумя ведущими колёсами равная. Но как только одно из колёс начинает терять сцепление с дорогой, разница в крутящем моменте приводит к блокировке вместе шестерен в дифференциале Torsen.

Такой дифференциал часто используется в мощных и очень мощных полноприводных машинах. Как и вискомуфта, он часто используется для передачи мощности между передними и задними колёсами. И в этом применении дифференциал Torsen превосходит вискомусту, потому что передаёт крутящий момент на колёса стабильно перед тем, как фактически начинается скольжение. Однако, если один набор колёс теряет сцепление с дорогой полностью, то дифференциал Torsen будет не в состоянии перенести крутящий момент на другой набор колёс из-за своей конструкции и принципа работы такого дифференциала.

Так выглядит современный дифференциал Torsen

Кстати, почти все автомобили Hummer используют дифференциал Torsen между передней и задней осями. При этом, руководство пользователя для Hummer предлагает новое решение проблемы, когда одно колесо полностью теряет сцепление с дорогой: нажимайте на педаль тормоза. Применяя тормоз, крутящий момент подаётся на колёса, которые находятся в воздухе, а затем переходят к колёсам, которые смогут вытащить автомобиль из «каши».

howcarworks.ru

Дифференциал автомобиля — предназначение, устройство, как работает

Дифференциал – один из важнейших элементов трансмиссии автомобиля. Его основное предназначение заключается в распределении, изменении и передачи крутящего момента, а при необходимости, для обеспечения вращения двух потребителей с различными угловыми скоростями.

Межколесный дифференциал – это дифференциал, предназначенный для привода ведущих колес, если же он установлен между ведущими мостами в полноприводном автомобиле – межосевой интервал.

Как правило, дифференциал автомобиля располагается в следующим местах:

• Привод ведущих мостов в полноприводном автомобиле – в раздаточной коробке
• Привод ведущих колес в полноприводном автомобиле – в картере заднего и переднего моста
• Привод ведущих колес в переднеприводном автомобиле — в коробке передач
• Привод ведущих колес в заднеприводном автомобиле – картер заднего моста

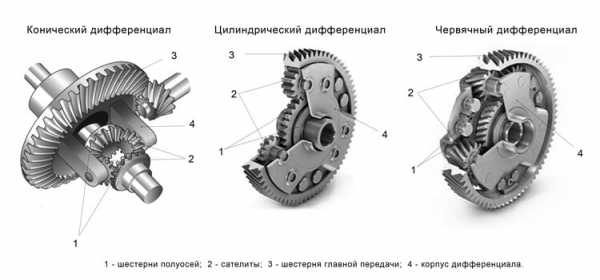

В основе дифференциала лежит планетарный редуктор. Используемый в редукторе вид зубчатой передачи условно делит дифференциал на три следующих вида:

• Червячный
• Цилиндрический
• Конический

Червячный – самый универсальный дифференциал и может быть установлен как между осями, так и между колесами. Цилиндрический тип, как правило, располагается в полноприводных автомобилях между осями. Конический тип применяется в основном как межколесный.

Различают также несимметричный и симметричный дифференциалы автомобиля. Несимметричный тип устанавливается между двумя приводными осями и позволяет передавать крутящий момент в различных пропорциях. Симметричный тип, как правило, устанавливается на главных передачах и позволяет передает на два колеса равный по значению крутящий момент.

Устройство автомобильного дифференциала

Основными элементами дифференциала являются:

• Полуосевые шестерни
• Шестерни сателлитов
• Корпус

Схема дифференциала переднеприводного автомобиля:
1 — ведомая шестерня главной передачи; 2 — фрагмент ведущей шестерни главной передачи; 3 — ось сателлитов; 4 — сателлит; 5 — корпус дифференциала; 6 — правый фланцевый вал; 7 — сальник; 8 — конический роликовый подшипник; 9 — полуосевая шестерня; 10 — левый фланцевый вал; 11 — фрагмент картера коробки передач.

Шестерни сателлитов по своему принципу работы напоминают планетарный редуктор и служат для соединения между собой корпуса и полуосевой шестерни. Последние в свою очередь соединяются с помощью шлицов с ведущими колесами. В различных конструкциях используются четыре или два сателлита, в легковых автомобилей чаще используется второй вариант.

Чашка дифференциала или корпус – ее основное предназначение заключается в том, чтобы передавать через сателлиты крутящий момент от главной передачи к полуосевым шестерням. Внутри него располагаются оси для вращения сателлит.

Солнечные или полуосевые шестерни – предназначены для передачи крутящего момента с помощью полуосей на ведущие колеса. Левая и правая шестерни могут иметь как одинаковое, так и различное между собой число зубцов. В свою очередь шестерни с различным число зубов используются для образование несимметричного дифференциала, а с одинаковым количеством – для симметричного.

Принцип работы автомобильного дифференциала

Работает дифференциал следующим образом: вращая одно из ведущих колес автомобиля, второе начнет вращаться в противоположном направлении, но при этом должно выполняться условие неподвижности карданного вала. В данном случае стеллиты вращаются в свих осях, играя роль шестерни.

Если завести двигатель и включить сцепление и любую из передач, начнет свое вращение карданный вал, передающий свой крутящий момент через цилиндрические и конические шестерни коробке дифференциала.

Таким образом, во время движения автомобиля по кривой траектории одно колесо замедляет свой ход, второе наоборот увеличивает его. В результате устраняется пробуксовка и скольжение колес и каждое из них вращается с той скоростью, которая необходима для безопасного движения.

Во время движения автомобиля по прямой, ничего особенного не происходи и дифференциал передает крутящий момент на оба колеса в одинаковом соотношении. Шестерни полуосевые вращаются с одинаковой угловой скоростью, так как сателлиты в этом случае находятся в неподвижном состоянии.

При движении на скользких покрытиях дифференциал обладает одним существенным недостатком – он может вызвать боковой занос машины, так как на буксующем колесе низкая сила сцепления с покрытием и оно начинает вращаться в холостую.

Самые простейшие дифференциалы автомобиля обладают еще одним недостатком. При попадании грязи или прочих сторонних элементов между шлицами крутящий момент может передаваться в различном соотношении, даже 0 к 100. Таким образом, одно колесо останется в абсолютно статичном положение.

Современные модели практически лишены данного недостатка. Их устройство отличается ручной или автоматической более жесткой блокировкой. Более того, во многих легковых современных машинах устанавливаются системы стабилизации и курсовой устойчивости, позволяющие оптимизировать в зависимости от траектории движения автомобиля распределение крутящего момента.

Как работает дифференциал — видео:

На этом всё, теперь вы знаете устройство дифференциала.

Загрузка…

avto-i-avto.ru

Дифференциал КПП: назначение, устройство, принцип работы

Дифференциал — механизм в устройстве трансмиссии, который необходим для передачи, преобразования и распределения крутящего момента. В случае с автомобилем, дифференциал отвечает за распределение момента между ведущими колесами, а также позволяет колесам вращаться с разной угловой скоростью при определенных условиях.

Читайте в этой статье

Где находится дифференциал в устройстве трансмиссии автомобиля, виды дифференциалов

Как известно, автомобили бывают переднеприводными, заднеприводными, а также полноприводными. Что касается места расположения дифференциала:

• если привод реализован на передние колеса, дифференциал находится в самой коробке передач;
• на заднеприводном авто дифференциал устанавливается в картере заднего моста;
• в автомобилях с полным приводом для привода ведущих колес дифференциал стоит в картере переднего и заднего моста, а для привода ведущих мостов механизм устанавливается в раздаточной коробке (раздатке).

Также дифференциалы бывают межколсесными и межосевыми. Если дифференциал использован для привода ведущих колес, это межколесный дифференциал. Межосевой дифференциал располагается между ведущими мостами применительно к автомобилям с полным приводом.

Что касается устройства и особенностей конструкции, в основу дифференциала положен планетарный редуктор. С учетом типа зубчатой передач, которая применена в редукторе, дифференциал (редуктор) может быть: коническим, цилиндрическим, червячным. Теперь давайте рассмотрим устройство и принцип работы дифференциала более подробно.

Устройство дифференциала и принцип работы

Начнем с первого типа. Конический дифференциал зачастую выполнят функцию межколесного дифференциала. Цилиндрический дифференциал обычно встречается на полном приводе и ставится между осями. Червячный дифференциал универсален, что позволяет ставить механизм как между колесами, так и использовать в качестве межосевого.

При этом наиболее распространенным является конический дифференциал, а базовые элементы его конструкции активно используются и в устройстве других типов дифференциалов. По этой причине рассмотрим устройство и принцип работы конического дифференциала в качестве примера.

• Итак, конический дифференциал, как уже было сказано выше, фактически является планетарным редуктором. В конструкцию включены полуосевые шестерни и сателлиты, которые находятся в корпусе (чашке дифференциала).

На корпус от главной передачи передается крутящий момент, затем через сателлиты происходит его передача на полуосевые шестерни. Также на корпусе крепится ведомая шестерня главной передачи (крепление жесткое). В корпусе установлены оси, на осях вращаются сателлиты.

Сами сателлиты, которые реализуют функцию планетарной шестерни, позволяют соединить корпус и полуосевые шестерни. С учетом того, какую величину крутящего момента нужно передать, в конструкцию дифференциала могут интегрировать 2 или 4 четыре сателлита.

Солнечные (полуосевые шестерни) осуществляют передачу крутящего момента на ведущие колеса автомобиля. Передача происходит через полуоси, соединение полуосевых шестерен и полуосей выполнено через шлицы.

Полуосевые шестерни бывают левыми и правыми, с одинаковым или разным количеством зубьев. Если число зубьев одинаковое, тогда это симметричный дифференциал, разное количество зубьев на левой и правой шестерне используется в устройстве несимметричных дифференциалов.

В первом случае симметричный дифференциал позволяет распределять крутящий момент по осям в равной степени, причем независимо от величины угловых скоростей ведущих колес.

Такой дифференциал используют для установки между колесами (симметричный межколесный дифференциал). Несимметричный дифференциал способен разделять крутящий момент в том или ином соотношении. Данная особенность позволяет использовать его между ведущими осями.

Теперь перейдем к принципам работы дифференциала. Прежде всего, симметричный дифференциал работает в трех основных режимах. Первый режим – движение по прямой, второй — движение в повороте, третий — езда по дорогое с плохим сцеплением (грязь, лед и т.д.).

Когда автомобиль движется прямо, колеса испытывают равнозначное  сопротивление. Происходит передача крутящего момента от главной передачи на корпус дифференциала. Вместе с корпусом перемещаются сателлиты, которые, в свою очередь, осуществляют передачу момента на ведущие колеса.

С учетом того, что вращения сателлитов на осях не происходит, движение полуосевых шестерен осуществляется с равной угловой скоростью, частота вращения левой и правой шестерни равна частоте вращения ведомой шестерни главной передачи.

Однако если машина заходит в поворот, колесо, которое находится ближе к центру (внутреннее ведущее) нагружается сильнее и начинает испытывать большее сопротивление сравнительно с наружным колесом (дальним от центра поворота).

В результате роста нагрузки внутренняя полуосевая шестерня несколько замедляет вращение, а это приводит к тому, что сателлиты начинают вращаться вокруг своей оси. Такое вращение сателлитов приводит к увеличению частоты вращения наружной полуосевой шестерни.

• На практике возможность движения ведущих колес с разными угловыми скоростями делает возможным прохода поворота без пробуксовок. Кстати, крутящий момент все равно распределяется на ведущие колеса равнозначно.

Если же автомобиль забуксовал в грязи, в снегу или на льду, одно колесо испытывает большее сопротивление, чем другое. В этом случае дифференциал (благодаря своей конструкции) инициирует ускоренное вращение буксующего колеса, тогда как другое колесо замедляется.

Однако недостаточная сцепка с покрытием не позволяет получить большой крутящий момент на буксующем колесе, а особенность работы симметричного дифференциала не позволит также развить нужный момент на другом колесе. Часто в этом случае машина попросту не может продолжить  дальнейшее движение.

Выходом из ситуации становится необходимость увеличения крутящего момента на колесе, которое не буксует. Для этого дифференциал необходимо заблокировать. По этой причине внедорожники имеют дополнительную возможность блокировки дифференциала, тогда как легковые авто и даже некоторые современные бюджетные «паркетники» лишены такой функции.

Читайте также

krutimotor.ru

где он и зачем нужен?

Здравствуйте друзья читатели! Поговорим о механизме, который есть и будет на каждом автомобиле – дифференциал. Что такое дифференциал в автомобиле и зачем нужен? Дифференциал нужен для оптимального распределения крутящего момента при поворотах и маневрировании, когда колеса начинают крутиться с разными угловыми скоростями.

Дифференциал, как я думаю о нем, должен писаться с большой буквы. Он являет собой самый первый сложный шестеренчатый механизм, изобретенный на заре автомобилестроения. Поняв его и испытав восторг от человеческого гения, который смог так просто решить важную проблему, ты убедишься что сути-то он прост как пять копеек, а какую задачу решил!

О нем особо никто теперь не думает, он есть — да и есть, и должен быть всегда. Привыкли. А ведь без него нет ни одного автомобиля. Это важнейший элемент трансмиссии!

Где расположен дифференциал:

• на заднеприводном автомобиле в картере моста, и совмещен с шестерней главной передачи;
• на переднеприводном, тоже совмещен с главной передачей и как правило в одном картере с коробкой передач;
• на полноприводных автомобилях они присутствуют и в переди, и сзади, и совмещены с главными передачами;
• так же, в полноприводных автомобилях внедорожниках и кроссоверах, для оптимального распределение крутящего момента на все колеса, добавляется третий дифференциал и устанавливается между осями в раздаточной коробке.

Те дифференциалы, которые работают на ведущих колесах называют межколесными, а дифференциалы, распределяющие моменты между осями автомобиля – межосевыми.

Принцип работы дифференциала построен на идее планетарного редуктора. В зависимости от использования вида шестерен, дифференциалы бывают следующих видов: цилиндрические, конические, червячные.

Дифференциал конический, как правило применяют в межколесных дифференциалах. Цилиндрический распространен, ввиду его конструктивной простоте, в межосевых дифференциалах. Червячный признан как универсальный и самый тихий в работе, хотя самый сложный в изготовлении, применяется и в межколесных и в межосевых.

Устройство дифференциала автомобиля

Рассмотрим устройство дифференциала автомобиля. Все дифференциалы имеют один и тот же принцип – принцип планетарного редуктора. То есть имеют полуосевые шестерни и бегущие по ним, шестерни – сателлиты.

Корпус (чашка дифференциала) принимает крутящий момент от шестерни главной передачи, чарез оси сателлитов и сами шестерни-сателлиты и передает на полуосевые шестерни.

Сателлитов может быть два или четыре в коническом дифференциале, это зависит от мощности автомобиля.

В конических и червячных дифференциалах из ровно в два раза больше, это связано с конструктивной особенности такого типа дифференциалов. Пары сателитов распределяется каждый на свою полуосевую шестерню.

Полуосевые шестерни, в планетарке их еще называют светлым название «солнечные шестерни», передают уже крутящий момент на колеса. Левые и правые полуосевые шестерни могут иметь разное количество зубьев, такие дифференциалы называют несимметричные. Нессиметричные дифференциалы, соответственно, имеют и пары сателлитов с разным количеством зубов (рассмотрите внимательно конический дифференциал на чертеже выше).

Несмотря на ассиметричность, дифференциалы работают так же как и симметричные, и та или иная идея конструкторов по компоновке этих механизмов обусловлена лишь соображениями компактности и конструктивной необходимости.

Работа дифференциала

Работа межколесного дифференциала характеризуюется тремя режимами:

1. движение по прямой;
2. работа в поворотах;
3. в условиях скользкой дороги.

При движении прямо, силы распределяются поровну на каждое колесо, крутящий момент через корпус передается на сателлиты. Сателлиты не вращаются на своих осях, соответственно полуоси вращаются с равными угловыми скоростями.

В повороте же начинает работать дифференциал, то есть выполнять работу, для которой он и был создан. Внутренне колесо начинает бежать по меньшему радиусу, а внешнее по большому, угловые скорости на полуосевых шестернях начинают меняться. Сателлиты начинают вращаться вокруг своих осей, которые увеличивают скорость внешней шестерни полуоси, бегущего по внешнему радиусу колеса и уменьшать угловую скорость внутренней шестерни, полуось и колесо, бегущего по внутреннему радиусу.

Суммы частот вращения полуосевых шестерен всегда соответствуют частоте вращения ведомой шестерни главной передачи. Поэтому при повороте тяга на колеса всегда одинаковая и никогда не происходит пробуксовки внутреннего колеса, при условии равного сцепления колес с дорогой.

Если же автомобиль попадает в условия скользкой дороги, то колесо у которого меньшее сцепление начинает пробуксовавать, вращаться быстрее, а то колесо у которого сцепление с дорогой больше, просто перестает вращаться и по сути дела автомобиль просто будет стоять на месте с одним вращающемся колесом. Это тот минус дифференциала, который обусловлен его конструкцией.

Бороться с таким явление можно, и конструкторы придумали блокировку дифференциала. Но об этом в другой статье.

Спасибо за внимание! Переходите в другую статью, там наверняка вы найдете много для себя полезного. И поделитесь с друзьями в соц.сетях.

auto-ru.ru

Что такое дифференциал в автомобиле и как он работает

В конструкции современных автомобилей есть ряд узлов и агрегатов, которые являются обязательными для всех их марок, моделей, видов и типов. К таковым относятся, прежде всего, двигатель, коробка переключения передач, тормозная система. В этот же список входит и дифференциал.

Дифференциал есть в любой машине, причем в некоторых машинах этих узлов установлено несколько. О том, что такое дифференциал в автомобиле, какую роль он играет и каких разновидностей бывает, хорошо известно опытным автомобилистам. Тем же людям, которые являются пока только начинающими автолюбителями, наверняка будет полезно об этом узнать.

Как работает дифференциал на автомобиле

Конический дифференциал автомобиля: 1 – карданный вал; 2 – полуось ведущего колеса;

Дифференциал представляет собой механизм, с помощью которого к колесам одной оси, вращающимся с различной скоростью, транслируется одинаковый крутящий момент. Кроме того, дифференциал используется для того, чтобы поровну распределять крутящий момент и между несколькими ведущими осями.

В основу конструкции любого автомобильного дифференциала положен принцип работы планетарного редуктора. В зависимости от того, какой именно тип передачи вращательного движения используется, различают такие виды дифференциалов, как:

• Конический;
• Цилиндрический;
• Червячный.

Между колесами, установленными на одной и той же оси, практически всегда устанавливается конический дифференциал. Дифференциал цилиндрический используется обычно в качестве межосевого, а червячный отличается универсальностью своего применения. Наиболее широкое распространение получили дифференциалы конического типа, которые установлены практически на всех автомобилях в качестве межколесных. Все их основные элементы имеются также в цилиндрическом и червячном дифференциалах.

Корпус конического дифференциала (его часто именую чашей) от главной передачи принимает крутящий момент и транслирует его на шестерни полуосей посредством так называемых сателлитов. Они выполняют функции планетарных шестерен, а что касается их количества, то, в зависимости от особенностей конструкции конкретного конического дифференциала их может быть от двух до четырех.

Если автомобиль движется по прямолинейной траектории сопротивление каждого из колес дороге одинаковое. При этом вращения сателлитов не происходит, а вращение полуосевих шестерен осуществляется с равными угловыми скоростями. В момент поворота одно из колес, то, что находится на внутренней стороне поворота, встречает большее сопротивление дороги, вращение ее полуосевой шестерни становится медленнее, сателлиты начинают вращаться. В результате этого скорость вращения внешнего колеса возрастает, но крутящий момент остается таким же, как и на колесе внутреннем.

При движении по скользкой дороге, когда одно колесо пробуксовывает и движется с меньшей скоростью, ситуация аналогична ситуации с поворотом, в результате чего автомобиль зачастую просто не может сдвинуться с места. Чтобы крутящий момент на одном или другом колесе был выше, используется блокировка дифференциала.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Дифференциалы Торсен

Конструкция дифференциалов Торсен была разработана немецкой компанией Siemens. По сути дела, они представляют собой комбинации конических и червячных дифференциалов. Дифференциалы Торсен отличаются высокой эффективностью, однако они достаточно сложны в изготовлении и обслуживании.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Читайте также: Коробка передач DSG — что это такое.

Применение дифференциалов, их преимущества и недостатки

В тех автомобилях, которые имеют всего одну ведущую ось, устанавливается один дифференциал. Транспортные средства с двумя и более ведущими осями оснащаются дифференциалами, устанавливаемыми в каждую из них. В автомобилях с повышенной проходимостью, имеющих две ведущих оси, устанавливается три дифференциала: по одному на каждую из осей и один — между ними. В тех же транспортных средствах, которые имеют более двух ведущих осей, используются так называемые межтележечные дифференциалы.

Что касается преимуществ дифференциалов, то главное из них — это то, что они обеспечивают одинаковый крутящий момент для колес, вращающихся с различной скоростью (собственно говоря, для этого они и используются). Если говорить о недостатках этих устройств, то основным из них является проблема пробуксовки колес, которые потеряли контакт с дорожным покрытием. Решается она достаточно просто: с помощью механизма блокировки, который может быть как ручным, так и автоматическим.

Читайте также: Что такое коробка передач АМТ.

Видео на тему

Похожие статьи

avtonov.com
