Что находится в аккумуляторе: Из чего состоит аккумулятор

Из чего состоит корпус аккумулятора. Что внутри банок?

Корпус большинства аккумуляторов состоит из ударопрочного полипропилена. Этот материал выбран не случайно. Он легкий, а так же не вступает в химическую реакцию с агрессивным электролитом АКБ. Полипропилен довольно стоек к перепадам температур, которые порой достигают диапазона от -30̊ С до +60 ̊С под капотом Вашего автомобиля.

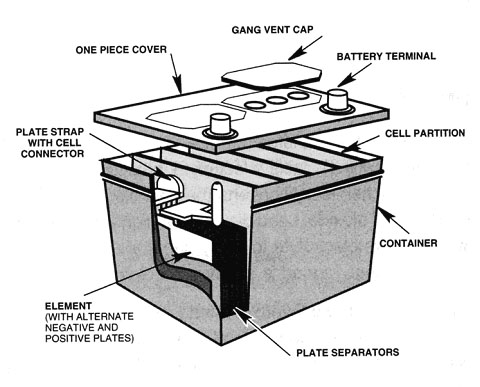

Давайте разберем из каких элементов состоит сам корпус аккумуляторной батареи.

Итак, большинство АКБ имеют такие элементы:

— ручка, которая используется для удобства переноса батареи человеком, что бы он не уронил случайно источник питания, который довольно прилично весит.

— пробки, 6 штук. Пробки позволяют проникнуть внутрь каждой секции (банки) аккумулятора. Когда мы открутим пробки, то сможем проверить уровень электролита, цвет его, плотность и определить в каком состоянии находится батарея.

— индикатор заряда или ещё часто называют «глазок». Он устанавливается на какую-то конкретную секцию батареи. Может быть на крайней банке АКБ или посередине, зависит от производителя и не имеет особого значения. Этот индикатор показывает уровень заряда батареи. Хочется обратить Ваше внимание, что «глазок» стоит только на одной банке, поэтому если соседняя секция замкнула, то Ваш индикатор может показывать что АКБ полностью исправен, а на самом деле это будет не так.

Поэтому, желательно проводить диагностику всех секций (банок) аккумулятора, нежели ориентироваться только на «глазок». Это даст более точную картину состояния аккумуляторной батареи.

— Также, на верхней поверхности любого аккумулятора есть клеммы. Через которые он и подключается к электросети автомобиля. Клеммы, в основном, стандартного размера, но плюсовой вывод всегда больше минусового по диаметру. Это сделано для того, что бы невнимательный водитель не перепутал полярность при установке АКБ на авто.

Корпус необслуживаемой АКБ

Давайте отметим, что много производителей аккумуляторных батарей делают необслуживаемые корпуса. К ним относятся такие «гиганты» как Varta, Bosch, Rocket, Mutlu и многие другие. В чём отличия обслуживаемых от необслуживаемых АКБ? Если есть пробки, которые откручиваются, то батарея подлежит обслуживанию. То есть, производитель рекомендует доливать дистилированую воду, когда она выкипит в процессе эксплуатации.

Завод-производитель необслуживаемых АКБ, вроде как, предусмотрел этот процесс. Вместо пробок они сделали систему клапанов. Эти клапаны не дают испарениям выйти из корпуса батареи, а они стекают обратно в банки. Обслуживания как такового не требуется, а только приодическая зарядка.

Что же под верхней крышкой?

Далее, если мы снимем верхнюю крышку АКБ, то мы увидим шесть секций. В каждой из этих банок находятся как положительные, так и отрицательные пластины. Каждая из этих пластин упакована в сепаратор. Сепаратор – это такой конверт, который предотвращает замыкание между пластинами.

В зависимости от того, сколько пластин положительных и отрицательных сложено в каждую секцию и соответственно мы получаем большую либо меньшую рабочую поверхность. И из этого складывается ёмкость самого аккумулятора. Соответственно, чем больше пластин тем больше ёмкость. Поэтому корпуса разные по размеру, в зависимости от ёмкости.

Каждая заряженая секция (банка) аккумулятора имеет напряжение 2,13 В. Так как автомобильный АКБ 12-ти вольтовый, мы имеем 6 таких секций и полностью заряженный источник питания имеет напряжения около12,78 В.

Электролит

Электролит — химический элемент, который служит проводником электрического тока. Он состоит из двух компонентов это серная кислота и вода. Оптимальное соотношение электролита, которое необходимо для нормального функционирования аккумуляторной батареи 1,27 грамма кислоты на см3 воды.

Электролит различают трех видов:

1.    Жидкий электролит;

2.    В виде геля;

3.    Абсорберы или связанный электролит.

Давайте разберем более подробно каждый из видов.

Жидкий электролит

Это обычный раствор кислоты и воды, который находится в жидком состоянии в АКБ. Такие батареи у большинства автовладельцев.

Гелевый электролит

Как Вы уже догадались у самого слова «гелевый», означает что он находится в загущенном состоянии, в виде геля. Какие преимущества этих аккумуляторов? Преимущества их в том что, как правило, они имеют герметичный корпус, то есть, полностью запаянный, доступа к банкам или к секциям аккумулятора у них нет. И за счет того, что электролит находится в густом состоянии, он не вытекает.    То есть, при кипении аккумулятора, допустим генератор подаёт большое напряжения, он перезаряжается. Начинают накапливаться газы и происходить перезаряд, то обычный электролит начинает обильно кипеть. В результате кипения испаряется вода. И из-за перезаряда (неисправного генератора) аккумулятор выходит из строя.  В гелевых батареях это происходит не таким образом. Аккумулятор имеет более густой электролит, не так подвержен кипению, корпус герметичный и все процессы циркулируют внутри самого корпуса. И нет выкипания воды из геля. Даже если в корпусе образовалось какое-то отверстие, батарея не теряет свою работоспособность. Он может потерять только ёмкость, если мы механически повредили секции внутри.

Плюс еще в том, что в загущеном состоянии проводимость тока у него улучшается. В таком электролите более быстро происходят химические реакции. АКБ быстрее отдает ток, который необходим и так же быстрее его восстанавливает. Гелевые аккумуляторы, как правило, заряжаются во много раз чем обычный кислотный.

Также, к достоинствам нужно отнести, что они не боятся глубокого разряда. У них не происходит, в таких случаях сульфатация пластин. И имеют высокий пусковой ток.

Технология  AGM

Так называемые абсорберы или связанный электролит. В чем их отличия? Сепаратор или «конверт» в который укладывается пластина, состоит из микроволокна, похожего на стекловату. Если мы на стекловату добавим какую-то жидкость, то капельки будут находится на маленьких ворсинках из которых состоит структура самого сепаратора. Получается что электролит не в жидком состоянии бультыхается как вода, а держится на ворсинках материала. Он вроде как жидкий, но в то же время не вытекает.

Преимущества схожи с гелевыми АКБ. Они тоже не так боятся повреждения корпуса батареи, меньше подвержены сульфатации пластин. Выкипания воды практически нет.

Что внутри аккумулятора телефона (литий-ионной батареи

При недавнем добавлении новых разделов сайта нашего интернет-магазина Neovolt.ru, посвящённых замене элементов питания на нашем производственном предприятии, появилась идея сделать простые схемы устройства аккумуляторов для иллюстрирования материалов.

Несложная с виду идея вылилась в многочасовую проверку возможных изобретений новых вариантов конструкций, в перелопачивание тонны публикаций на BatteryUniversity, в общение с экспертами и инженерами на Quora и в Reddit по материалам в сепараторах и проводниках, чтобы ничего не упустить из внимания.

Получился огромный материал, который в дальнейшем пришлось сократить, иначе можно книгу написать. Результатом делимся с вами.

→ О принципах выбора ёмкости, определения ремонтопригодности, формы и размеров аккумулятора смартфона — в исследовании Карстена Шишке.

Батареи литий-ионного или литий-полимерного типа работают с помощью химических реакций, которые «отправляют» электроны и ионы с одного электрода на другой. Вот, как всё выглядит, когда наш инженер разбирает внешнюю часть корпуса аккумулятора, например, Samsung Galaxy S9 или любого другого смартфона после извлечения из устройства.

Устройство аккумулятора телефона/смартфона:

(1) Соединительный элемент подключает аккумулятор к системной плате смартфона (в несъёмной конструкции) или к контактам на внешнем корпусе батареи (в съёмной конструкции).

• • Он может быть в виде многожильного провода (как на схеме) или в виде шлейфа.
• • Шлейф имеет гибкую (как у iPhone 6) или формованную (как у Galaxy S8 Plus) основу.
• • У соединительного кабеля чаще всего есть коннектор с несколькими контактами (от двух до пяти).
• • В редких старых или бюджетных смартфонах соединение с системной платой выполняется не через разъём, а методом пайки (у нас есть пример такого соединения в инструкции разборки iPod Touch 6).

(2) — Плата системы управления аккумулятором (Battery Management System, BMS). На неё устанавливается логика работы батареи и предохранитель.

→ Узнайте, как устроена BMS-плата и все подробности по её функциональной роли в телефоне.

(3) и (4) — Положительный и отрицательные выводы питания для работы в электрической цепи.

(5) и (7) — Электродные материалы размещаются на тонкой металлической основе, напоминающей фольгу. Она собирает электроны и передаёт их из батареи к устройству.

Электроды не способны хранить много энергии в ограниченной зоне.

Поэтому нужны длинные скрутки таких полос, чтобы аккумулятор смог обеспечить смартфон необходимой энергией. Их количество и размеры влияют на конечную ёмкость и габариты батареи. Кстати, мы уже рассказывали, по какому принципу производители выбирают и проектируют аккумулятор в процессе разработки очередного смартфона.

(6) и (8) — Сепаратор препятствует электрической проводимости между электродными материалами (катодом и анодом) в пределах тока, который должен проходить через сепаратор в процессе движения ионов от катода к аноду (во время заряда) и обратно (во время разряда).

С превышением температуры (выше 130°C) материал плавится и закрывает поры во избежания дальнейшей катализации химической реакции и взрыва аккумулятора.

В большинстве смартфонов сепаратор однослойный из полиэтиленового материала, пропитанного электролитом.

Хотя последнее время в применение вошли сепараторы трёхслойной «гамбургерной» конструкции для более надёжной работы аккумулятора в условиях повышенной нагрузки:

• • Полипропилен (стойкость +155°C)
• • Полиэтилен (стойкость +130°C)
• • Полипропилен (стойкость +155°C)

(9) — Корпус аккумулятора представляет собой термостойкий материал с достаточной прочностью, чтобы выдерживать небольшие физические воздействия (например, от стягивания внутренних комплектующих смартфона).

В съёмной конструкции размещается в ударостойкую оболочку с контактной площадкой.

Это нужно для удобного и, главное, безопасного хранения вне мобильного устройства (из-за чего превышает габариты несъёмного аккумулятора аналогичных технических характеристик). Может иметь разные виды материалов, выбор которых зависит от производителя.
