Что такое ЭБУ в автомобиле и где он находится

Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.

Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.

Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Двигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

  • температуру мотора;
  • холостой ход;
  • подачу горючего;
  • подачу кислорода;
  • температуру окружающей среды;
  • антиблокировочную систему;
  • систему стабилизации;
  • антизанос;
  • скорость;
  • текущее положение заслонки дросселя;
  • уровень нажатия педали акселератора;
  • коленвал;
  • тормозную систему;
  • уровень ОЖ;
  • уровень тормозной жидкости;
  • напряжение в бортовой сети;
  • гидроусилитель;
  • электроусилитель руля;
  • кондиционер;
  • отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

  • дроссельной заслонки;
  • системы подачи воздуха;
  • зажигания;
  • фаз газораспределения;
  • системы кондиционирования;
  • выхлопной системы;
  • освещения;
  • стеклоподъёмников;
  • подогрева;
  • АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

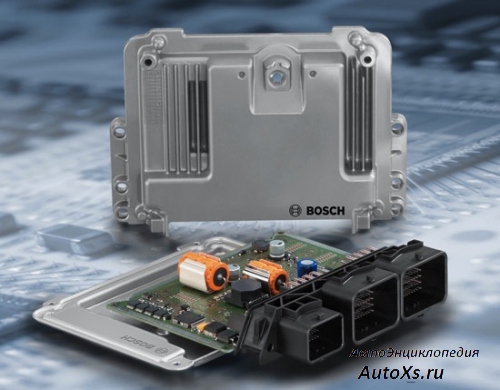

Внешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.

Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.

Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.

Проведение диагностики блока управления

Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.

Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.

Внутренняя начинка

С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.

Плата электронного блока управления двигателем

Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.

Причём память здесь есть 3 типов:

  • Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
  • Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
  • Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.

Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:

  • Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
  • Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.

Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.

Расположение

Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.

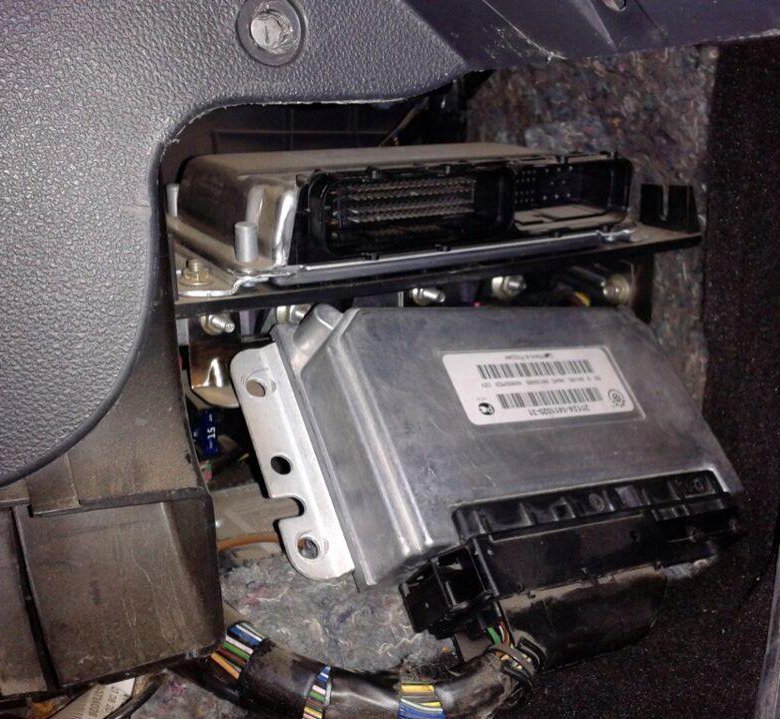

Расположение ЭБУ двигателя Mazda

Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.

  1. Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
  2. Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.

На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.

Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.

Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.

Неисправности

Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.

Неисправность блока управления из-за попадания масла на плату

Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:

  • двигатель не запускается вообще;
  • все или часть систем блокируются;
  • мотор работает с погрешностями;
  • плавают обороты;
  • проваливаются обороты мотора;
  • вылезают ошибки.

Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.

Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.

Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.

Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри. Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет. Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.

ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность. Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок. Невероятно сложное устройство, внешность которого порой не даёт поверить в это.

Что такое ЭБУ в автомобиле — Auto-Self.ru

 Практически все бензиновые двигатели современных автомобилей имеют впрысковые топливные системы, исполнительные механизмы которых имеют электрический привод – это форсунки, электромагнитные клапаны и различные заслонки.

Управляются все эти механизмы автоматически, по заданной программе. Управляющие импульсы отдаёт ЭБУ (расшифровывается как «электронный блок управления»). Но для того, чтобы иметь возможность отдавать «адекватные» команды, ЭБУ должен иметь и обратную связь с двигателем – именно этой цели и служат различные датчики.

Принцип работы ЭБУ

Схема работы электронного блока управления (ЭБУ) автомобиля



ЭБУ двигателя автомобиля, по сути, это достаточно сложная интегральная схема, его не зря называют «мозгом» двигателя. Приём информации, её обработка и посыл управляющих сигналов должны происходить практически мгновенно.

Простое нажатие на педаль «газа» водителем изменяет сразу целый комплекс изменений сигналов, идущих от датчиков к ЭБУ и от него на форсунки и другие механизмы. Помимо этого, сформировать сигналы таким образом, чтобы они не входили в противоречие с реальной обстановкой режима движения авто. Особенно сложные процессы происходят в ЭБУ автомобилей, «напичканных» различной электроникой – системами ABS, ASR и др.

В задачу ЭБУ входит также и оптимизация расхода топлива и состава выхлопных газов, причём с минимальным ущербом для мощностных характеристик двигателя. Помимо этих основных функций, блок осуществляет постоянную диагностику всей системы. Для профессиональной «расшифровки» состояния системы управления двигателем устройство снабжено выходом с колодкой для подключения диагностического оборудования.

В связи с тем, что ЭБУ представляет собой небольшой компьютер, параметры его работы можно изменить в соответствии с личными требованиями к машине.

Для этой цели и применяют так называемый чип- тюнинг, или изменение прошивки ЭБУ, внося коррективы в заложенную производителем программу работы блока. Достаточно доступным для автолюбителя оборудованием для прошивки ЭБУ является программатор – при условии, что у вас есть ПК или подобная аппаратура.

Программатор ЭБУ

Один из программаторов ЭБУ



Программатор блока управления – это адаптер, с помощью которого можно либо просто произвести диагностику ЭБУ, либо внести изменения в его ПО. При выборе устройства необходимо учитывать совместимость его с моделью контроллера – распиновки ЭБУ различны, а индивидуальные особенности программатора, как раз, и определяются в основном кабелем для прошивки ЭБУ – различные устройства могут быть собраны на базе одного процессора. Цена программатора определяется количеством компонентов, в него входящих. Некоторые программы для прошивки ЭБУ уже включены в стоимость комплекта.

Устройство имеет подробную инструкцию по применению, и если позволяет комплектация, вопросов, как с его помощью прошить ЭБУ, не должно возникнуть – практически все сейчас имеют навыки работы с подобной техникой.

Для того, чтобы стереть ошибки ЭБУ, достаточно воспользоваться автосканером, (например, на базе процессора ELM 327) подключаемым к стандартной колодке диагностики. Автосканер можно использовать и для диагностики системы управления двигателем – причём такие устройства способны передавать данные на смартфон, а пользоваться ими проще и безопаснее – распиновка колодки диагностики OBD 2 стандартна.

Но для того, чтобы получить наиболее полноценную информацию с помощью автосканера, нужно установить на ПК так называемый редактор прошивок ЭБУ автомобилей – программу, благодаря которой вы сможете изменять команды, отдаваемые блоком исполнительным механизмам.

Но использование автосканера иногда ограничено самой конструкцией «мозгов» – наиболее устарелые их версии не выдают информацию на колодку OBD 2 в должном объёме. Программатор же, оснащённый кабелем для прошивки ЭБУ, позволяет получить все данные о блоке и системе управления двигателя в целом.

В любом случае, определённые навыки по перепрошивке ЭБУ нарабатываются практикой. При наличии некоторого опыта вы уже сможете самостоятельно выявить недостатки и достоинства каждой из программ. Начинать лучше с тех, которые можно скачать в сети бесплатно. Но вот обучающие курсы, как правило, платные.

Но не всегда изменение прошивки ЭБУ приносит желаемый положительный результат. Например, вы хотите добиться увеличения мощности двигателя за счёт увеличения количества впрыскиваемого топлива. Увеличиваете время открытия форсунки – а мотор всё так же «не тянет». Причинами могут быть и засоренные форсунки, и даже некорректная работа датчика температуры всасываемого воздуха и т.д. ЭБУ же будет отдавать сигнал, рассчитывая его на основе показаний датчиков, а не измерением реального количества впрыскиваемого топлива – поэтому перепрошивка в таком случае ничего не даст и нужно углубляться в «матчасть» – промывать форсунки, проверять соединения проводов с приборами и т.п.

Ремонт ЭБУ двигателя

Ремонт электронного управления (ЭБУ) автомобиля лучше поручать специалистам



Ремонт и полноценная диагностика ЭБУ двигателя под силу только специалисту.

Даже если корпус контроллера разборный, визуально можно лишь увидеть коррозию на его деталях или, что бывает нечасто, констатировать расплавление или перегорание деталей.

Кроме того, при попытке отремонтировать ЭБУ своими руками можно вывести из строя ранее исправные детали, например, просто прикоснувшись к ним рукой. Дело в том, что полупроводниковые приборы очень чувствительны к разрядам статического электричества.

Но в любом случае, нужно сначала найти, где находится ЭБУ. Чаще всего его располагают либо около панели приборов (у бардачка), либо под передними сиденьями. Но если точно не знаете, воспользуйтесь руководством по эксплуатации авто.

На Ладе Калине первых выпусков ЭБУ располагался под радиатором отопителя. Такое «оригинальное» размещение блока приводило к тому, что антифриз, вытекающий из прохудившегося радиатора, заливал «мозги», выводя их из строя. Впрочем, даже удачное размещение ЭБУ на ГАЗ 3110 не спасало его от воды, попадавшей в него из-за протекающего уплотнителя лобового стекла.

Признаком неисправности ЭБУ является то, что нет связи ЭБУ с управляющими и исполнительными механизмами. Как проверить ЭБУ? Самостоятельно можно лишь кропотливо проверяя мультиметром прохождение сигналов к блоку и от него. Но лучше всего отдать машину в автосервис, в распоряжении которого есть мотор-тестер с осциллографом.

Рядовой же автолюбитель, не вникающий в тонкости конструкции автомобиля, может лишь обеспечить защиту ЭБУ правильной его эксплуатацией – избегать скачков напряжения, вызванных отключением приборов при включенном зажигании, например, а также при необходимости «доработать» заводские просчёты – изолировать блок от попадания в него воды.



Поделитесь с друзьями в соц.сетях:

Электронный блок управления двигателем (эбу) | Авто & Мото

Прошивка ЭБУ (мозгов) в Москве по низкой цене с гарантией

Многие авто владельцы сталкивались с необходимостью прошивки электронного блока управления двигателем. Такая операция выполняется как вынужденно – из-за того, что ЭБУ уже не сбрасывает ошибки, или по желанию клиента – чип тюнинг.

Независимо от цели перепрошивки, следует знать, что сложный, трудоемкий процесс, требующий профессионального подхода.

Для российских водителей будет лучше, если на ЭБУ установлена прошивка Евро 2, поскольку она менее капризна, чем Евро 4 или Евро 5.

Что дает прошивка ЭБУ?

Итак, прошивка ЭБУдает следующие преимущества:

  • увеличение крутящего момента и мощность мотора без физического вмешательства и дополнительных приспособлений;
  • улучшение динамики машины;
  • улучшение работы мотора при включенном кондиционере;
  • увеличение тяги на низких оборотах;
  • сглаживание турбоямы на моторах с турбиной;
  • устранение ошибок силового агрегата;
  • устранение задумчивости педали газа, что актуально на обгонах.

Что предлагает компания «Бибизон»?

Если вам нужен профессиональныйремонт ЭБУ двигателя в Москве по выгодной стоимости, обращайтесь к нам. У нас квалифицированный штат, современное оборудование, позволяющее справляться с работами любой сложности в короткие сроки.

У нас прошивка ЭБУ осуществляется на такие марки машин как BMW, Hyundai, Reno, Kia, Ford и другие. В ходе ремонта мастер вводит изменения в «мозги» авто, позволяющие установить определенный режим работы двигателя. Чтобы грамотно осуществлять ремонт ЭБУ, наши мастера применяют специальное программное обеспечение.

В результате такого обслуживания увеличивается крутящий момент и мощность мотора.

От чего зависит стоимость прошивки ЭБУ?

Ремонт ЭБУвыполняется качественно и оперативно, на конечную стоимость услуг влияет ряд факторов:

  • Сама прошивка. Зависит от марки машины, типа мотора и ЭБУ. На модели одного года устанавливаются различные ЭБУ, поэтому цена бывает различной. Цену работ определяет калибровщик в зависимости от объема и сложности осуществляемых доработок.
  • Предварительная автодиагностика ЭБУ, без этого процесса не следует проводить прошивку, поскольку чип-тюнинг неисправного ДВС запрещен.
  • Внесение дополнительных калибровок по пожеланию автовладельца.
  • То есть в каждом конкретном случае стоимость определяется в индивидуальном порядке. Для своих клиентов у нас действуют скидки.

Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр)

Наиболее часто встречающиеся неполадки электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

         Электронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр)         представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель.

Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine).

Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Электронного блока управления двигателем:

– Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами.
– Отсутствие реакции на Лямбда – регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д.
– Отсутствие связи с диагностическим прибором.
– Физические повреждения (сгоревшие радиоэлементы, проводники).

Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  –  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправностиЭлектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта.
2. “Прикуривание” от машины с работающим двигателем.
3. “Переполярность” при подключении аккумуляторной батареи.
4. Снятие клеммы аккумуляторной батареи на работающем двигателе.
5.

Включение стартера с отсоединенной силовой шиной;
6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля.
7. Попадание воды в ЭСУД.
8. Обрыв или замыкание проводки.
9.

Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

         Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

         Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т. д. сгоревших блоков.

         Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  –  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Вам, так же будет полезна информация : Как самостоятельно заменить электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) на автомобиле семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Ремонт ЭБУ блоков автомобилей

1)Ремонт блока управления начинается со звонка в компанию Енот.
2) Далее вы объясняете суть вашей проблемы нашему специалисту.
3)Привозите блок управления на ремонт или мы можем прислать за блоком курьера.
4)Делаем диагностику, согласовываем с вами сроки и стоимость ремонта.
5)Приезжаете и забираете готовый блок или можем вам отправить блок курьером.

      Одним из основных направлений деятельности компании Енот является ремонт ЭБУ (электронных блоков управления), в современных автомобилях их число может доходить до 15 и все они части единого организма. И неполадки в одном из блоков отражаются на работе всего автомобиля.

Причины некорректной работы электроники могут быть различными от попадания влаги до ошибок в программном обеспечении производителя, но чаще всего здесь играет роль человеческий фактор.

Сюда можно отнести сырость в автомобиле, неправильная эксплуатация, несвоевременное техническое обслуживание или эксплуатация автомобиля с неисправностями.

     Специалисты компании Енот имеют глубокое понимание тонкостей работы автомобильной электроники, поэтому мы беремся даже за сложные неисправности и в работе используем только оригинальные запчасти.

Обращаются к нам за помощью для диагностики или ремонта электронных блоков управления, как СТО, так и сами клиенты и если в первом случае специалисты обратившегося СТО могут дать подробную информацию о неисправностях, в случае если к нам обращается сам владелец автомобиля, почти всегда он детальной информации не имеет. Но мы всегда идем навстречу клиентам и стараемся помочь. Мы принимаем электронные блоки управления для диагностики и если нужно то сами общаемся со специалистами электриками, которые обслуживают автомобиль нашего клиента, для выяснения подробностей неполадок в работе электронного блока управления. И такая совместная работа обязательно дает положительный результат.

      Мы ремонтируем электронные блоки управления легковых автомобилей, грузовых автомобилей, спецтехники.

Ремонт любого блока управления начинается с анализа заявленных неисправностей, бывает что мы уже на этапе общения по телефону с клиентом понимаем исправен блок управления или нет и в случае если блок исправен, то даем рекомендации по проверке и поиску неисправности в автомобиле.

Если же мы понимаем что электронный блок управления действительно не исправен, то после доставки его к нам в мастерскую, диагностируем и согласовываем с клиентом сроки и сумму ремонта. В большинстве случаев для ремонта достаточно 2-3 дней.

Но в более сложных случаях ремонт может достигать 2-3 недель, так как электронные блоки управления автомобилей собраны на специальной элементной базе, доставка запчастей из-за рубежа занимает некоторое время. Мы пользуемся услугами только надежных и проверенных поставщиков запчастей. Профессиональное оборудование, качественная элементная база, накопленные за годы работы уникальные знания, и горячее желание помочь клиенту, вот факторы на которых строится наша работа.

Электронный блок управления двигателем — мозг любого автомобиля

Для начала разберемся с тем, что такое ЭБУ, где он может стоять в машине и для чего нужно это устройство. Ниже приведены фото девайса. В первую очередь рассмотрим основные функции, который выполняет этот девайс.

Плата блока управления

Функции

Электронный блок управления двигателем предназначен для приема поступающих импульсов и их обработки, а также дальнейшего перенаправления сигналов на всевозможные регуляторы и датчики.

Информация, которую принимает электронная система управления двигателем, обрабатывается по определенному алгоритму.

Впоследствии ЭБУ двигателя создает необходимые команды для составляющих компонентов исполнительного типа.

Благодаря тому, что в транспортном средстве имеется электронный блок управления двигателем, система позволяет оптимизировать основные параметры работы мотора, а именно:

  • контролировать показатель крутящего момента;
  • оптимизировать мощность ДВС для оптимальной работы;
  • производить контроль состава отработанных газов;
  • оптимизировать расход топлива.

Эти функции являются одними из наиболее основных, но в зависимости от модели блок может быть дополнен другими функциями. Кроме того, именно блок управления двигателем позволяет осуществить диагностику большинства систем транспортного средства при выявлении поломок.

Если вы заметили, что на приборной панели загорелась лампочка CHECK, это свидетельствует о том, что в работе тех или иных систем ЭБУ зафиксировал ошибку. Чтобы получить точную информацию о неисправности, необходимо произвести диагностику блока и считать полученные коды неисправностей.

Контрольная лампа системы управления двигателем позволяет вовремя выявить поломку и исправить проблему.

Диагностика ЭБУ компьютером

Где находится блок управления двигателем? Устройство стоит, как видно по фото, в торпеде автомобиля. На большинстве транспортных средств его расположение именно такое, в частности, ЭБУ стоит посредине, внутри центральной консоли.

Следует отметить, что вопреки распространенному мнению, электронное управление двигателем не позволяет защитить авто от угона и кражи.

Чтобы защитить авто от угона, необходимо применять дополнительные меры безопасности, о которых мы расскажем позже.

Компоненты

Из каких же элементов состоит электронное устройство для управления автомобильным ДВС:

  • программное обеспечение;
  • аппаратное обеспечение.

Непосредственно само программное обеспечение состоит из нескольких модулей вычислительного типа:

  1. Контрольный. Данный компонент изначально настроен на диагностику, проверку и инспектирование исходящих импульсов. Кроме того, контрольный модуль позволяет корректировать сигнал, если это нужно. Следует отметить, что контрольный компонент программного обеспечения при необходимости сможет даже заглушить двигатель.
  2. Функциональный. Основным предназначением функционального модуля является получение импульсов, которые поступают от различных регуляторов и датчиков. После получения сигнала функциональный модуль осуществляет его обработку, в дальнейшем формируя необходимые команды для оборудования и устройств исполнительного типа.

Схема взаимодействия блока с системами

Что касается аппаратного обеспечения, то в его состав входят различные электронные компоненты — микропроцессоры, платы и т.д.

Установленный в ЭБУ аналогово-цифровой преобразователь позволяет ловить аналоговые импульсы, поступающие на устройство от различных регуляторов.

В дальнейшем этот преобразователь переводить сигналы в цифровой формат, на который, собственно, и ориентирован основной микропроцессор.

В том случае, если есть необходимость в обратном преобразовании сигналов, которые исходят от процессора, то элемент преобразует и их. Помимо этого, на блок поступают и другие сигналы импульсного типа, проходящие сначала через преобразователь, который переводит их формат в цифровой.

Защита ЭБУ в автомобиле от угона заключается в установке специального резервуара или сейфа, который не позволит злоумышленнику подключиться к двигателю.

Взаимозаменяемость ЭБУ — это, конечно, хорошо, ведь в случае поломки устройства автовладелец всегда сможет заменить его на новое.

Однако из-за этого же у преступника есть возможность отключить автомобильный блок и установить свой собственный, который позволит обойти систему от угона авто.

Лампа Check, которой управляет ЭБУ

Принцип работы

Что касается принципа работы, то схема ЭБУ позволяет осуществлять прием импульсов от регуляторов, которых в общей сложности может быть не один десяток:

  • это сигналы о расходе воздуха;
  • параметры, поступающие с кислородного датчика;
  • данные о положении и частоте вращения коленвала;
  • импульсы о неровности трассы и т.п.

Кроме того, что блок осуществляет обработку импульсов, он также отправляет их к различным приборам:

  1. На зажигание автомобиля. В зависимости от типа мотора, это может быть как одна, так и несколько катушек. Как известно, предназначение зажигания заключается в своевременной подаче искры от свечи на цилиндры ДВС.
  2. Диодный индикатор на панели приборов — этот элемент предназначен для выдачи сообщений водителю и наличии ошибок. Ошибки могут касаться не только мотора, но и ЭБУ.
  3. На форсунки мотора, позволяющие произвести впрыск горючей смеси в цилиндры агрегата. В данном случае частота изменения объема смеси может изменяться, поскольку это зависит от разных условий. Основную роль в данном случае играют характеристики форсунок, в частности, как они реагируют на изменения команд от блока, а также скорость их работы.
  4. Тестеры. Благодаря тестерам автовладелец может подключиться к блоку управления и произвести диагностику составляющих мотора (автор видео — VideoMix).

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

  1. Блок позволяет оптимизировать динамические параметры транспортного средства.
  2. Понижение расхода воздуха.
  3. Простота запуска двигателя.
  4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
  5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

  1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
  2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
  3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
  4. В автомобиль всегда нужно заправлять только качественное топливо.

Видео «Что такое ЭБУ и как произвести его замену»

Подробная инструкция по замене устройства приведена на видео (автор видео — Avto-Blogger).

Извините, в настоящее время нет доступных опросов.

Ремонт ЭБУ двигателя, а также диагностика блоков abs, srs

С каждым годом автомобили становятся все более технологичными, приобретая в своей конструкции множество компьютеризированных функций.

Разумеется, в сравнении с механической начинкой, такие авто более комфортны в управлении, но у владельцев современных транспортных средств чаще возникает необходимость в ремонте электронного блока управления, который, собственно, и регулирует работу всех электронных датчиков и исполнительных устройств в конструкции авто.

Следует отметить, что сама по себе электронная система автомобиля, имеющая группу релейной защиты и множество предохранителей, надежна в работе и сбой дает редко.

Но в момент появления неисправностей не стоит связываться с шабашниками и «народными умельцами», обещающими выполнить ремонт электронных блоков управления недорого и быстро.

Как правило, такие услуги ведут к плачевным последствиям: выход из строя электронных систем автомобиля, необходимость повторного ремонта или даже замены «мозга автомобиля» – электронного блока управления.

Также не стоит доверять и компаниям-посредникам (коих в интернете на сегодняшний день немало), которые обещают выполнить такие работы не так уж и дешево. Они не производят ремонт подобного типа самостоятельно, а обращаются к специалистам, получая прибыль с наценки на ремонтные работы.

А зачем вам платить больше, если вы можете получить высокий уровень качества ремонтных работ и гарантию дальнейшего функционирования эбу вполовину дешевле, просто обратившись в наш автосервис? Мы осуществляем ремонт блоков управления на профессиональном уровне, точно диагностируя причину поломки на современном высокотехнологичном оборудовании.

Вообще, во всем мире (в дилерских центрах, в частности) ремонт эбу не производят, рекомендуя полную его замену.

Но специалисты нашего автосервиса имеют достаточно опыта и знаний, чтобы проверить двигатель (возможно, требуется ремонт эбу двигателя), его электронные компоненты, установить конкретную причину выхода из строя и разновидность поломки этого узла машины, осуществляя в дальнейшем эффективные и качественные ремонтные работы.

Как проводится диагностика?

Используя современное диагностическое оборудование, которое представляет собой модуль со специальным кабелем, осуществляется подключение к диагностическому разъему на автомобиле.

Для того чтобы диагностика эбу была понятной для специалиста (а блок управления автомобиля выдает информацию кодами), требуется подключение модуля к персональному компьютеру, на котором установлено программное обеспечение с интерпретатором кодов эбу в коды IBM-компьютера.

Модуль сканирует систему, снимая показания, и передает их на компьютер в формате, понятном специалисту. Попутно используются мультимеры и осцилограф для замера показателей тех или иных датчиков и просмотра определенных сигналов с амплитудой.

Во время этого процесса все параметры и показатели работы электронного блока управления показываются в режиме реального времени.

Можно сразу же увидеть, каково на данный момент положение дроссельной заслонки, зафиксировать коэффициенты топливной коррекции и температуру.

Можно уверенно заявить, что произвести диагностику эбу последних моделей авто известных брендов труда не составит, поскольку прошивка на оборудовании обновляется постоянно, добавляя в память устройства необходимые данные по новым моделям авто.

После того, как установлена разновидность поломки и ее причина, наши мастера производят необходимые работы (к примеру, ремонт блока управления двигателем) или восстановление настроек и параметров до заводского значения.

Кстати, работы такого типа могут включать и восстановление блоков управления электроприборами, ремонт abs, блока AIRBag, ремонт эбу двигателя и блока управление АКПП.

Если появилась индикация датчика abs, свидетельствующая о неисправности, при диагностике необходимо выявить код неисправности. Довольно часто ремонт abs вызван обрывом цепи датчиков.

Говорить о том, что процедура ремонта abs имеет невысокую стоимость, не следует, поскольку сам процесс занимает немало времени и трудоемок в работе.

Важно исключить необходимость в ремонте эбу двигателя, поскольку это контроллер целиком и полностью регулирует работу «сердца» автомобиля – двигателя.

Именно в этот блок поступают показатели частоты вращения и положения коленвала, положение распредвала, показатели температуры охлаждающей жидкости и всасываемого воздуха, параметры расхода двигателем воздуха, показатели наличия или отсутствия детонации в моторе и массу другой необходимой информацией.

Именно поэтому ремонт блока управления двигателем для автомобиля является жизненно важной процедурой, гарантирующей дальнейшее функционирование. Если же ремонта не избежать, наши специалисты выполнят его мастерски.

Какие разновидности поломок эбу бывают?

Блок электронного управления еще называют «мозгом» автомобиля из-за множества выполняемых им важных функций управления. Это сложный узел конструкции авто и разновидности его поломок бывают разными:

  • Нет возможности обзора датчика колес.
  • Отсутствует связь с управлением блоками зажигания, бензонасоса, форсунками, механизмом ХХ или клапанами.
  • Нет реакции на проверку лямбда, датчики положения дроссельной заслонки, температуры, топливной системы «не видят» блок управления.
  • Присутствуют физические повреждения – сгорели flash, транзисторы или дорожки.
  • Нет связи со сканером, диагностическими модулями и другими блоками управления.

Возникновения неисправности в эбу могут провоцировать самые разные причины:

Перенапряжение – основная причина поломки. Если в электроцепи одного из соленоидов случилось короткое замыкание, то перенапряжение может вывести из строя весь блок управления.

Нередко и внешние факторы становятся причиной поломки – ржавчина, механическое повреждение или перегрев, сильный удар или вибрация (появляются микроскопические трещины в печатных платах) может стать одной из причин выхода из строя эбу.
Влага является одним из злейших врагов блока управления, поскольку, проникая внутрь, жидкость провоцирует короткое замыкание электрических цепей, что ведет к перенапряжению.

Также и коррозия соединительных элементов и металлических деталей появляется в результате попадания влаги внутрь корпуса эбу.
И, конечно, человеческий фактор тоже нельзя исключить, потому что после проведения ремонта силами дилетанта просто необходимо восстановление параметров блока управления в нормальное состояние.

Особенности конструкции подобного элемента авто требуют в ремонтных работах вмешательства исключительно профессионалов, которые знают толк в электронике. Если вы цените свой автомобиль, если не хотите превратить его в груду бесполезного металла, то обращайтесь в наш автосервис, если произошел сбой в работе блока электронного управления.

Мы его отремонтируем качественно, с гарантией и за небольшие деньги, потому что ценим своих клиентов.

Ремонт блоков управления двигателей в г. Москве – Автоблоки.РФ

Проблемы с электронным блоком управления двигателем (ЭБУ) в современных марках авто возникают довольно часто. Поэтому ремонт блока управления двигателем остается приоритетной услугой на рынке СТО.

«Электронное сердце» или «мозговой центр» машины оснащен заводской базой данных, обеспечивающей бесперебойную работу всех систем и механизмов транспортного средства: от зажигания – до охлаждения мотора.

Корректная, технически целесообразная эксплуатация электронного блока управления двигателем в рамках заводского ТУ способствует качественному выполнению автомобилем всех предусмотренных производителем функций.

ЭБУ играет важную роль в вопросах диагностики машины: датчики, сигнализирующие о состоянии подконтрольных бортовых модулей, выдают всю необходимую информацию по периферийным системам авто.

О том, что в ЭБУ возникли проблемы, владелец транспортного средства узнаетсразу же. Самовольное включениеотключение системы кондиционирования, сбои вданных панельных приборов, а то и невозможность включения двигателя – все этонамек на то, что вашей машине необходим ремонт блоков управления двигателем(ЭБУ).

­­Когда необходим ремонт блоков управления двигателя автомобиля

Ремонт блока управления двигателем, цена которого зависит от разновидности поломки, понадобится в случаях:

  •  короткого замыкания в электронной системе авто, при скачках и перебоях вподачи тока, аварийном токоснабжении сети соленоида;
  •  механического повреждения автомобиля в результате ударов, ДТП,воздействия климатических факторов, усиленной вибрации при маневрировании и чрезмерной физической нагрузки;
  •  возникновения коррозийных процессов;
  •  перегрева блока и т.д.

Алгоритм диагностики блока управления двигателем с последующим   ремонтом

Прежде чем решить, какой тип манипуляций необходим ЭБУ (ремонт блока управления вентилятора двигателя или полная замена), следует провести тщательную диагностику.

При малейшем подозрении на техническую «неадекватность» ЭБУ, возникаетострое желание самостоятельно произвести починку – но этого делать нельзя: в лучшем случае, вы ничего не измените, в худшем – существенно усугубите проблему.

По мнению специалистов, ЭБУ (как «интеллектуальный» центр машины) –наиболее сложный отсек внедрений, поэтому ремонт электронных блоков  управления двигателем доверяют только компетентным мастерам на легальных станциях техобслуживания.

Если диагностика блока управления двигателем, проведенная в специальных  условиях при использовании необходимого инструментария, показала, что ремонт ЭБУ невозможен (а необходима его замена), не следует надеяться на авось и пытаться«обойти» природу электронного «мозга» авто.

От эффективности и бесперебойности работы блока управления зависит безопасность вашего движения, поэтому прислушайтесь к мнению специалистов и не экономьте на собственном здоровье и жизни других участников дорожного движения.

 Комплексный ремонт блока управления двигателем легковых и грузовых машин: лучшие цены, гарантия качества

Итак, схема ремонта блока управления двигателем состоит из этапов:

  •  диагностики,
  •  корректной замены дефектной периферийной системы или ЭБУ;
  •  гарантийных обязательств по оказанному сервису.

Нам доверяют весь комплекс мероприятий по диагностике, ремонту и замене ЭБУ,потому что сервис от «АвтоБлоки» – это:

  1.  полный спектр автомобильных марок;
  2.  высокий уровень профессионализма мастеров;
  3.  современное оборудование и одна из лучших материальных баз в Москве;
  4.  установка комплектующих и новых блоков ЭБУ от ведущих мировых марок;
  5.  лояльные цены;
  6.  гарантия качества;
  7.  индивидуальный подход к каждому клиенту.

С вопросами консультационного и организационного плана обратитесь к нашему менеджеру – онлайн или по телефону. +79652878979

В секторе ремонта ЭБУ – мы одни из лучших И у вас есть шанс в этом убедиться.

Как проверить эбу на работоспособность без машины

Приветствую вас, мои дорогие подписчики и гости! Сегодня поговорим о диагностике автомобиля своими руками. Это поможет сэкономить энную сумму денег)

Итак, приступим. Нам понадобятся:

1) Кабель USB KKL VAG-COM 409. 1 Cable OBDII. Купить его можно, к примеру, на ebay. Стоимость около 200р вместе с доставкой. У меня диагностических кабелей два, KKL VAG COM и ELM327. На фото оба, нужный нам слева, синенький такой)

2) Ноутбук со свободным USB портом и Windows

3) Собственно авто)

Первым делом устанавливаем драйвер кабеля. Кабели, внешне выглядящие абсолютно одинаково, могут иметь абсолютно разную схемотехнику внутри, поэтому каких-то конкретных рекомендаций дать не могу, просто ставим дрова с диска из комплекта.

Для диагностики качаем программу OpenDiag с официального сайта программы.

Устанавливаем скачанную программу, проблем с этим никаких возникнуть не должно.
Сначала втыкаем кабель в диагностический разъем. Он начинает светиться:

Потом втыкаем кабель в USB разъем ноутбука. Включаем зажигание, но не заводим авто.

Запускаем программу, появляется маленькое окошко, в котором выбираем Адаптер K-Line и нажимаем ОК. Видим такое окно:

ЭБУ (электронный блок управления) — устройство, осуществляющее контроль параметров механизмов в ходе работы. В большинстве случаев сокращение ЭБУ применяют по отношению к блоку управления двигателем.

На самом деле, в автомобиле имеется еще блоки управления тормозной совокупности (блок ABS), блок управления кузовом, что довольно часто именуется Body Control Module (BCM либо BSI), блок управления климатом (климат-контроль) и другие.

Принцип работы

Принцип работы электронного блока управления двигателем выстроен на стандартной архитектуре микроконтроллера. Информацию о параметрах двигателя с разных датчиков поступают в ЭБУ, после этого обрабатываются (усиливаются, оцифровываются, кодируются).

Главную обработку данных по определенному методу создаёт процессор, что по выходной шине дает сигналы на аккуратные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы главных узлов. Современные ЭБУ смогут выяснить разнообразные неточности:

  • отсутствие напряжения питания на электронных узлах двигателя либо пониженное питание;
  • обрыв электрических цепей либо замыкание;
  • некорректные сигналы на выходе датчиков;
  • пропуски впрыска и зажигания;
  • несоответствие углов зажигания;
  • и многие другие.

Неточности сохраняются в энергонезависимой памяти впредь до их удаления посредством диагностических устройств (действующие неточности удалить запрещено без устранения обстоятельства неточности).

В машинах более ранних годов выпуска неточности возможно было удалить временным (около 15 мин.) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя при несанкционированного доступа. Любой электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем методом.

  • сигнал зажигания на катушку;
  • импульсы впрыска горючего;
  • разрешение на запуск стартера и др.

В некоторых машинах двигатель может запускаться на пара секунд и глохнуть.

Для многих блоков управления существуют безиммобилайзерные firmware ЭБУ (immooff). Возможно перепрошить память блока управления и забыть о проблемах с иммобилайзером, но автомобиль делается при таких условиях более уязвимым с позиций угона.

Схема

Принципиальная электрическая схема самого блока управления двигателем есть производственной тайной, и отыскать ее кроме того для отечественных машин сложно.

Исходя из этого ремонт ЭБУ создают лишь опытные электронщики большого уровня. В большинстве случаев в блоках управления выходят из строя транзисторы управления зажиганием и впрыском, стабилизаторы опорных напряжений, слетает firmware.

Эксперты, занимающиеся чип-тюнингом, время от времени намерено изменяют программную прошивку с целью повышения приемистости двигателя или уменьшения потребления горючего.

Видео — firmware ЭБУ М74:

С целью проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему возможно отыскать в управлениях по ремонту и эксплуатации машин, программно-технических комплексах типа AUTODATA и TOLERANCE.

Для примера разглядим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

Не углубляясь в схему, возможно заметить, что в качестве датчиков ЭБУ применяет сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

Сигнал, приходящий с датчика распредвала имеет форму:

В качестве аккуратных механизмов ЭБУ руководит сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

ЭБУ связан с иммобилайзером, приборной панелью.

Для того, дабы проверить электрические соединения узлов схемы с электронным блоком управления двигателем нужно знать размещение выводов контактов (распиновку), которая кроме этого приводится в справочниках:

Где стоит блок управления двигателем

В машинах впредь до 90-х годов выпуска самоё рациональным местом размещения блока управления двигателем считалось пространство в салоне автомобиля около левой или правой передней стойки в области ног пассажира либо водителя. В первую очередь, считалось, что это самый защищенные места с позиций механических проникновения и повреждений жидкости.

Видео — перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими мыслями:

  • под капотом легче создавать поиск неисправностей электрических соединений;
  • все коммуникации с исполнительными механизмами и датчиками двигателя становятся меньше, следовательно, надежнее;
  • ЭБУ стали более надежно защищаться от жидкости посредством особых герметиков.

При отсутствия справочников отыскать электронный блок управления двигателя нетрудно, двигаясь по громадному жгуту проводов совокупности управления двигателем. Он в большинстве случаев воображает маленькой электронный блок в железном кожухе с одним либо несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, каковые нужно удалять. Плата, в большинстве случаев, содержит маленькое количество компонентов.

Показатели неисправности ЭБУ

Среди автоэлектриков имеется вывод, что электронная совокупность управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут выяснить неисправности блока управления двигателем.

Вправду, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

Что может свидетельствовать о неисправности ЭБУ?

самые частые показатели неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ имеется защитные диоды на данный случай.

Если они пробиваются, появляется замыкание по питанию, что и ведет к постоянному перегоранию предохранителей. Неисправные нужно поменять.

Кроме этого неисправность по питанию может привести к отключению АКБ на протяжении работы двигателя. При таких условиях блок управления запитывается лишь от генератора и, если он неисправен, может появиться обстановка некорректно поданного на блок напряжения.

Запрещено на трудящемся двигателе снимать клеммы АКБ (!), как это делают многие автомобилисты при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.

В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.

Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.

Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, по окончании чего заводите двигатель.

Защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной неисправностей и батареи генератора возможно по питающим цепям установить диоды (лучше замечательные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда переполюсовка и перенапряжение приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение или напряжение обратной полярности на блок управления не пройдет, а это самая громадная опасность.

В целях защиты ЭБУ от климатических действий нужно смотреть за качеством герметика. Через пять лет эксплуатации нужно улучшать герметичности, поскольку прошлый герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Запрещено закрывать доступ к блоку дополнительными конструкциями, класть ветошь около него. Это сокращает естественную вентиляцию устройства, которое в ходе работы автомобиля нагревается.

Замена блока управления двигателем

В случае если блок управления перестал работать, и не подлежит ремонту его направляться заменить на подобный с таким же номером, указанным на корпусе ЭБУ.

Время от времени допускается маленькое отклонение в номере. К примеру, изменение последних двух-трех цифр может свидетельствовать о втором количестве двигателя или модификации, что может фактически не сказаться на технических чертях.

Но не нужно забывать, что при замене ЭБУ требуется привязка ключей или приобретение набора ЭБУ+иммобилайзер+чип. Для привязки ключей многие эксперты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

Дабы не появилось обстановок, которые связаны с выходом электронного блока управления двигателем из строя направляться:

  • ни за что не снимать клеммы аккумуляторной батареи при трудящемся двигателе;
  • нельзя снимать клеммы АКБ при подключенном зажигании, поскольку это может привести к уничтожению firmware ЭБУ и связи с ключами, не отключайте блок, исполнительные узлы и датчики при подключенном зажигании;
  • смотрите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в ходе эксплуатации автомобиля они смогут разрушаться за счет процесса электролиза, вызывать сбои в работе устройства;
  • в случае если в следствии аварии либо иного механического действия ЭБУ взял трещину в корпусе, ее срочно направляться залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • осуществляйте контроль исправность датчиков лишь при отключенных от ЭБУ разъемах:
  • не вносите трансформаций в схему управления двигателем и применяйте другие узлы и датчики строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите из-за чего кипит аккумулятор на машине и что следует сделать в этом случае.

Возможно ли смазать клеммы аккумулятора и чем это лучше делать.

Как верно снимать АКБ http://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с автомобили.

Видео — установка защиты на ЭБУ Toyota Camry v50:

В обязательном порядке к прочтению:

Ремонт Блока Управления Двигателем. Блок ЭБУ. Школа Алексея Пахомова. Пахомов скачать

Статьи как раз той тематики,которой Вы интересуетесь:

Совокупность питания современного бензинового двигателя с впрыском горючего в большинстве случаев складывается из топливного бака , топливного насоса с электроприводом, топливного фильтра, распределительного…

уход и Обслуживание за автомобилем Как проверить компрессию в двигателе? В большинстве случаев автолюбители не задаются этим вопросом до того момента, в то время, когда двигатель начинает троить, обороты становятся…

Выход из строя реле-регулятора – самая частая обстоятельство неисправности автомобильных генераторов. Как раз исходя из этого с проверки регулятора в большинстве случаев начинают контроль работоспособности узлов…

уход и Обслуживание за автомобилем Двигатели современных машин трудятся под управлением электроники. Фактически все марки авто имеют ЭБУ — электронный блок управления, что…

Электронные совокупности автомобиля Электронный блок управления двигателем – без этого компонента современный автомобиль попросту немыслим. Во всей совокупности управления силовым агрегатом ЭБУ есть…

Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами.
— Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д.
— Отсутствие связи с диагностическим прибором.
— Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта.
2. «Прикуривание» от машины с работающим двигателем.
3. «Переполярность» при подключении аккумуляторной батареи.
4. Снятие клеммы аккумуляторной батареи на работающем двигателе.
5. Включение стартера с отсоединенной силовой шиной;
6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля.
7. Попадание воды в ЭСУД .
8. Обрыв или замыкание проводки.
9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т. д. сгоревших блоков.

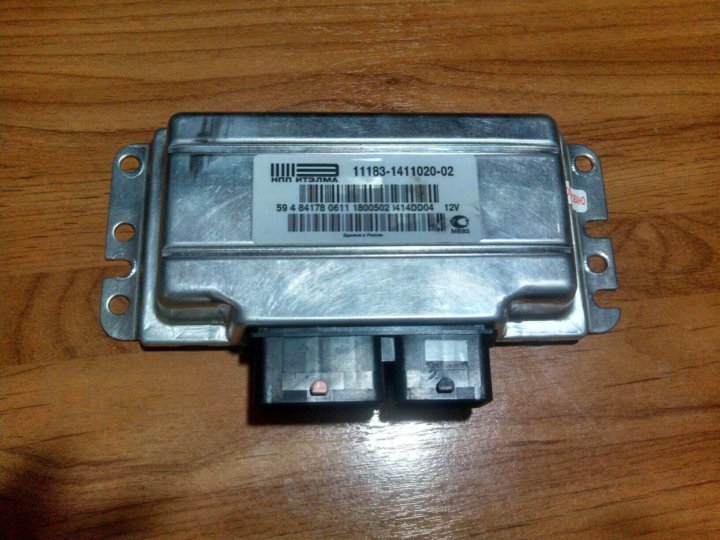

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

что это такое, где находится, принцип работы и фото

13.04.2022
