Что такое автомобильный карбюратор?

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Что такое автомобильный карбюратор?

Карбюратор – это устройство для приготовления и дозирования топливной смеси (бензин + воздух) на которой работает автомобильный двигатель. Карбюратор наряду с бензонасосом, топливным баком, топливными магистралями и другими элементами входит в систему питания двигателя.

1. Для чего нужен карбюратор?

Чтобы понять для чего нужен автомобильный карбюратор необходимо знать, что для каждого режима работы двигателя (холостой ход, разгон, средние нагрузки, мощностной и пр.) необходимо приготовить топливную смесь определенного состава. Оптимальный состав 14,5-15 / 1 (15 частей воздуха на одну часть бензина). Это так называемый стехиометрический состав топливной смеси, при котором происходит наиболее полное ее сгорание с выделением максимума энергии. На мощностных режимах нужна более богатая топливная смесь (например, 1 к 13), на малых нагрузках более бедная (например 17/1). То есть, чем сильнее водитель нажимает на педаль газа, тем больше должна обогащаться топливная смесь, попадающая в двигатель.

Приготовлением топливной смеси определенного состава для каждого режима работы двигателя как раз и занимается карбюратор. Для этого он и нужен. Плюс дозирование, то есть подача требуемого объема. Конструктивно в карбюраторе объединены несколько систем и механизмов, позволяющие проделывать такую работу.

Например, система пуска – приготавливает богатую топливную смесь для запуска двигателя, главные дозирующие системы – подают топливо в двигатель на всех режимах кроме холостого хода и принудительного холостого хода, ускорительный насос – позволяет моментально обогатить смесь и ускорится при резком нажатии на газ, экономайзер – обогащает смесь при повышенных нагрузках на двигатель и т.д.

2. За счет чего работает карбюратор?

Автомобильный карбюратор работает за счет разрежения возникающего во впускном коллекторе при движении поршней двигателя. Под действием этого разрежения (области низкого давления) топливо буквально «высасывается» из каналов карбюратора. Чем быстрее движутся поршни, тем выше разрежение. Карбюратор может сам регулировать величину разрежения, открывая и закрывая дроссельные и воздушную заслонки.

3. Как работает карбюратор?

При прокручивании холодного двигателя стартером на режиме пуска во впускном коллекторе создается разрежение за, счет которого из каналов системы пуска вытягивается определенное количество топлива, необходимое для запуска двигателя.

Далее следует режим прогрева при котором работает главная дозирующая система первой камеры карбюратора.

После прогрева, при полностью открытой воздушной заслонке настает черед режима холостого хода (ХХ) при котором топливо подается в двигатель через каналы системы холостого хода.

При нажатии на педаль газа срабатывает ускорительный насос, впрыскивая дополнительную дозу топлива и повышая обороты двигателя.

Начало движения – работает переходная система первой камеры предотвращает провал.

Далее режим средних нагрузок – работает ГДС первой камеры карбюратора.

Мощностной режим – вступает в работу вторая камера карбюратора и ее ГДС.

4. Что лучше карбюратор или инжектор?

Ни то не другое, так как у каждой системы имеются свои плюсы и недостатки. Карбюратор более прост и дешев в обслуживании, но приготавливаемая им смесь не стабильна и не поддается точной дозировке, зависит от посторонних факторов, что влияет на расход и работу двигателя. Инжектор дозирует топливную смесь точно, что позволяет снизить расход и оптимизировать ее состав на каждом из режимов, но обслуживать систему впрыска дорого и требует определенных навыков и знаний.

Но, будущее за инжектором, так как экологические требования к выхлопу двигателя автомобиля постоянно растут, а по токсичности выхлопа инжектор превосходит карбюратор.

Примечания и дополнения

Во перечень всех систем и механизмов современного карбюратора.

— Пусковое устройство

— Главная дозирующая система первой камеры карбюратора

— Главная дозирующая система второй камеры карбюратора

— Система холостого хода

— Переходная система первой камеры карбюратора

— Переходная система второй камеры карбюратора

— Ускорительный насос

— Экономайзер мощностных режимов

— Эконостат

Подробнее: «Системы и устройства карбюратора Солекс».

Еще статьи по устройству и назначению систем и механизмов автомобиля

— Назначение и принцип действия ускорительного насоса карбюратора Солекс 21073

— Трамблер системы зажигания принцип действия

— Эконостат карбюратора Солекс принцип действия

— Датчик Холла назначение и принцип действия

— Принцип действия экономайзера мощностных режимов карбюратора Солекс

Подписывайтесь на нас!

Устройство, принцип работы и основные разновидности карбюратора

На сегодняшний день большое количество автомобилей функционирует благодаря смеси бензина и воздуха. Подобные моторы общепринято называть ДВС, и именно в строении бензинового мотора есть такое спецоборудование, как карбюратор. В данной статье мы рассмотрим основные принципы работы и подробно проанализируем его конструкцию.

[contents]

Что такое карбюратор, назначение

Карбюратор – это один из сложнейших частей топливной концепции любого бензинового аппарата. Его предназначение заключается в изготовлении топливно-воздушной смеси (ТВС) способом насыщения бензина кислородом в необходимых количествах с последующей подачей уже готовой массы в цилиндры. Перемешивание всех компонентов осуществляется в нужной консистенции, соответствующей режимам работы двигателя.

Процедура подачи горючего совершается исключительно благодаря карбюратору, в котором есть такой механизм, как диффузор. Он рассчитан для сужения воздушного горла механизма. Иными словами, в период прохождения атмосферы через данное сужение, наступает спад давления. Затем в ход идет небольшой проем, для подачи топлива. Под большим давлением горючее выжимается из камеры в горловину карбюратора, откуда смесь направляется в выходной канал и затем поступает в цилиндры мотора.

Виды карбюраторов

Процесс улучшения карбюратора повлек за собой создание огромного количества видов этого устройства различными изготовителями.

По времени открытия заслонок смесительных камер карбюратор делится:

• с поочередным открытием клапанных заслонок второстепенных камер;
• с синхронным открытием клапанных заслонок.

На сегодняшний день виды карбюраторов можно поделить на три основные группы:

1. Поплавковый – это самый оптимальный и распространенный вид карбюраторов. На фоне других он выделяется особой надежностью, незамысловатой настройкой. Состоит он из поплавковой и смесительной камер.
2. Мембранно-игольчатый – вмещает несколько, разделенных перегородками, камер. В последних находится поршень с иглой, которая заслоняет и открывает топливный канал, влияя этим на клапан. Основным преимуществом подобного вида считается простота.
3. Барботажный – такого рода карбюратор предполагает собой обогреваемый внешне стальной цилиндр. Коксовое топливо поступает в сосуд, под названием барботер (находящийся в нижней части агрегата) и протекает через слой разогретого материала. Вследствие соприкосновения коксового газа с сырьем происходит самоиспарение углеводородов, после чего газ насыщается их парами. Часть сырья, которое не подверглось испарению, время от времени устраняют из механизма.

По количеству смесительных камер делятся на: однокамерные, двухкамерные и четырехкамерные.

Внутреннее устройство

Несмотря на то что инжектор считается более подходящим и совершенным, на дорогах все еще остается огромное число машин, мотор которых снабжен карбюратором.

Как говорилось ранее, практически в каждой машине стоит карбюратор поплавкового типа. Простой агрегат состоит из двух главных камер: смесительной и поплавковой. Роль поплавковой заключается в дозировке и сохранности горючего; поддерживается неизменная подача топлива при различных условиях эксплуатации двигателя.

Внутри узла есть углубление со встроенным поплавком, связанным с клапаном игольчатого вида, который расположен в канале бензонасоса. В момент расхода поплавок опускается, в следствие канал открывается, и топливо закачивается в углубление.

Вторая камера гарантирует перемешивание горючего. Для такого действия существует диффузор – специально суженый участок; он помогает придать ускорение проходящему потоку воздуха.

Принцип работы

Простой карбюратор не способен обеспечить мотор подходящей, согласно составу, смесью на всех этапах работы. Автолюбитель кроме количества ТВС, обязан распоряжаться ее качеством благодаря рукояти «подсоса», связанной с атмосферной заслонкой.

При вытягивании ручки, створка закрывается и в смесительную камеру воздух поступает в меньшем количестве, а разрежение заполняется топливом наиболее усилено. Этот факт немаловажен, особенно при запуске двигателя в холоде, когда необходима богатая смесь, которая может загореться при отрицательных температурах.

Создание сбалансированной топливной смеси в камере механизма совершается не полностью. Часть горючего не может улетучиться и смешаться с атмосферой. Капли горючего, которые не успели испариться, перемещаются и оседают на стенах камеры и выпускных патрубков.

Горючее, которое оседает на стенах, формирует некую пленку, которая перемещается с небольшой скоростью. Для того чтобы улетучить пленку бензина, впускные патрубки при функционировании мотора подвергается подогреву. Большее распространение имеет жидкостный подогрев либо нагрев газами. Можно смело заявить, что генерация горючей смеси завершается в конце впускного трубопровода мотора.

Плюсы минусы карбюратора

Основным плюсом принято считать доступную цену ремонта. Следующий положительный момент заключается в том, что карбюратор не боится загрязнений и попадания воды.

Однако не все так гладко, ведь данный механизм нужно достаточно часто очищать и подстраивать. В холодное время года в корпусе аппарата может скапливаться и замерзать конденсат. В жару механизм может легко перегреться, что приведет к интенсивному испарению топлива и падению мощности ДВС. Заключительным доводом против карбюратора считается высокая токсичность выхлопа, что и повергло к отказу его применения в нынешних автомобилях.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

• В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
• Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:

1. загрязнение каналов либо жиклеров холостого хода;
2. проблемы в работе электромагнитного клапана;
3. поломки в функционировании элементов ЭПХХ и БУ;
4. сбой и деформация резинного уплотнительного кольца.

• В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать. Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы. И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

Как работает карбюратор вашего автомобиля

Карбюраторы отвечают за смешивание воздуха с топливом для получения правильного соотношения для двигателя автомобиля, работающего на горючих газах. Карбюратор также помогает контролировать обороты двигателя при нажатии на педаль газа. Однако в наши дни вы не слишком много слышите о карбюраторах в автомобилях с появлением двигателей с впрыском топлива. Но это не значит, что они полностью исчезли. Вы по-прежнему найдете карбюраторы на машинах с небольшими двигателями, таких как газонокосилки, культиваторы и другое подобное оборудование. Это приводит нас к вопросу, какова функция карбюратора и в чем отличие от впрыска топлива?

Как работают карбюраторы

Карбюратор представляет собой трубу над цилиндрами двигателя с подсоединенными к ней воздухопроводом и топливопроводом. Воздушная труба подает наружный воздух сначала через воздушный фильтр для удаления грязи и другого мусора, а затем в карбюратор. Карбюратор, также известный как карбюратор, имеет два клапана, которые улучшают соотношение воздуха и топлива. Первый клапан, известный как воздушная заслонка, регулирует подачу воздуха в карбюратор для смешивания с топливом и используется только при холодном двигателе. Второй клапан открывается и закрывается, когда вы нажимаете на педаль газа, и регулирует, сколько смеси выходит из карбюратора и поступает в двигатель. Когда клапан открывается, он всасывает воздух через трубку Вентури и втягивает топливо для смешивания с воздухом. Топливо подается через небольшой топливный бак, называемый поплавковой камерой или поплавковой камерой. По мере того, как топливо в этом баке уменьшается, поплавок опускается, что открывает клапан на впускном топливопроводе для пополнения или поддержания уровня топлива в баке.

Обогащенная или обедненная смесь

Если вы когда-нибудь слышали о том, что автомобиль работает слишком богато или бедно, это происходит из-за несбалансированного соотношения воздуха и топлива. Когда в топливе слишком много воздуха, двигатель будет работать на обедненной смеси. Наоборот, когда соотношение топлива и воздуха выключено, двигатель работает на богатой смеси. Когда двигатель работает на обедненной смеси, автомобиль достигает большей экономии топлива, а на богатой смеси улучшается производительность. Хотя любая из этих ситуаций может показаться идеальной, слишком мало или слишком много воздуха вредно для двигателя. Обогащенная смесь допустима только тогда, когда автомобиль заводится с холодного пуска. Нажатие на педаль газа позволяет клапану открыться, чтобы впустить больше воздуха, позволяя смешивать больше газа, увеличивая скорость автомобиля. Как только автомобиль достигает крейсерской скорости, смесь может вернуться в более обедненное и экономичное состояние.

Ушли, но не забыты

Еще в 1888 году, когда Карл Бенц, основатель Mercedes, изобрел первый карбюратор, это было блестящей разработкой для автомобильной промышленности, и этот процесс использовался почти столетие. Тем не менее, по мере появления более совершенных технологий карбюраторы были заменены системами впрыска топлива в современных автомобилях.

The New Kid

Хотя двигатели с впрыском топлива были представлены в начале 1900-х годов, автомобильная промышленность не применяла эту технологию до начала 19-го века.80-х, когда компьютер двигателя приобрел популярность. Ранние системы впрыска топлива назывались впрыском через дроссельную заслонку, центральным впрыском топлива, системами PGM-CARB или EGI.

Системы впрыска топлива оснащены компьютером, который управляет топливными форсунками, прежние системы распыляли топливо непосредственно в воздух, поступающий в область впускного коллектора двигателя, новый способ заключается в распылении топлива непосредственно в цилиндры. Чтобы получить правильное соотношение воздуха и топлива, требуется массовый расход воздуха (MAF), датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости, датчик абсолютного давления во впускном коллекторе и датчик кислорода. Топливо поступает непосредственно из топливного бака с помощью топливного насоса, а давление регулируется регулятором давления топлива.

Работа топливного инжектора в его названии! Используя давление, он впрыскивает топливную смесь в камеру сгорания в определенный момент рабочего цикла поршня. Наряду с датчиками и компьютером система впрыска топлива обеспечивает наилучший и наиболее точный контроль топливно-воздушной смеси. Кроме того, впрыск топлива обеспечивает более плавную и последовательную реакцию дроссельной заслонки, облегчая холодный пуск и улучшая топливную экономичность и снижая колебания температуры окружающей среды.

ЧТО ТАКОЕ… Карбюратор?

Опубликовано 2 декабря 2016 г. Беном Шарффом в ЧТО, Черт возьми, такое…

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ЧТО CHAD MILLER AUTO CARE НЕ ДЕЙСТВУЕТ НА АВТОМОБИЛЯХ С КАРБЮРАТОРАМИ.

НО… Просто ради образования…

Чтобы узнать, что, черт возьми, ЯВЛЯЕТСЯ карбюратором, мы должны сначала изучить, чем, черт возьми, карбюратор НЕ ЯВЛЯЕТСЯ. Карбюратор это не:

1. Киборг из будущего, который отправляется в прошлое, чтобы убить женщину, которая родит будущего лидера против машин
2. То, что идет с Especial Numero Dos в вашем любимом мексиканском ресторане
3. Одноклеточный организм, выживающий только в газировке
4. Тот, кто словесно оскорбляет 4-дверные седаны

Он может вернуться, а может и не вернуться.

Так… что же это за чертовщина?

Карбюратор — устройство «старой школы», которое регулирует смесь топлива и воздуха, нагреваемую в двигателе.

Некоторые автомобили, выпущенные в период с 1950 по 1990 год, и ВСЕ автомобили, выпущенные после 19 года.90 имеют электронное устройство, называемое топливной форсункой , которое имеет ту же основную функцию, но намного более эффективно.

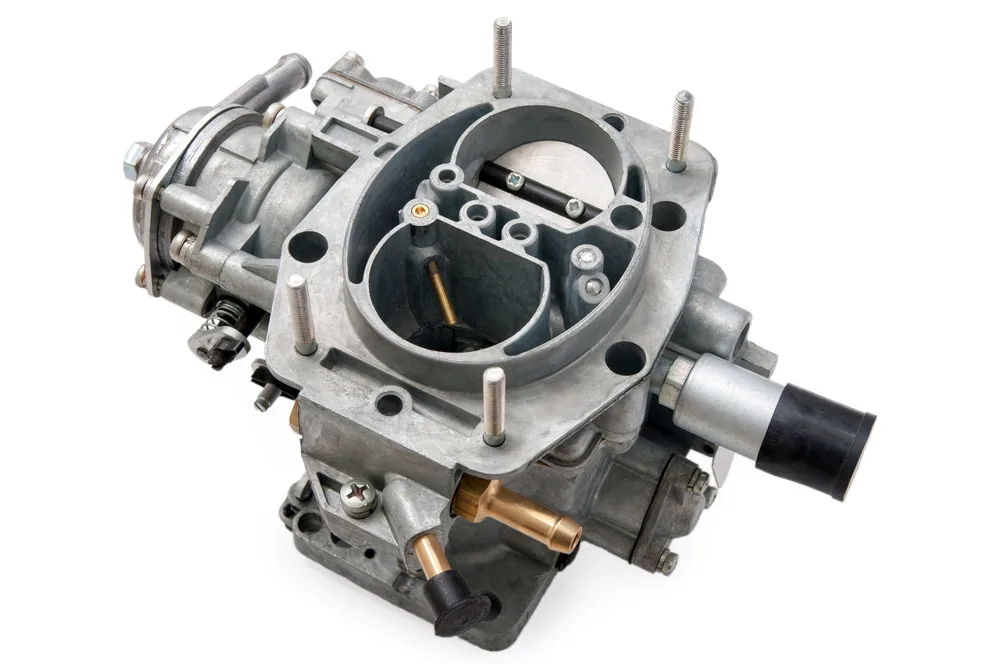

Не все они выглядят так, но этот определенно выглядит так.

Как работает ?

По сути, ваша машина работает на взрывах от сжигания топлива и воздуха. Чем быстрее едет ваша машина, тем больше она взрывается. Так как же регулируется смесь топлива и воздуха в карбюраторе?

• Вертикальная воздушная трубка с горизонтальным топливным поплавковая камера прикреплена к нему.
  • Обычно в верхней части вертикальной трубы находится воздушный фильтр или очиститель.
  • Вертикальная трубка имеет несколько более закрытый участок, называемый Вентури .
  • Под воздушным фильтром находится поворотный клапан, называемый клапаном сцепления .
    • Когда муфта разомкнута, в трубку подается отфильтрованный воздух.
  • В нижней части вертикальной трубы находится поворотный клапан, называемый дроссельная заслонка .
    • Когда дроссельная заслонка открыта, через трубку проходит еще больше воздуха.
• Топливная поплавковая камера имеет систему поплавкового клапана для контроля количества топлива в камере.
  • Работает очень похоже на туалет — поплавок соединен с рычагом, который открывает или закрывает клапан в зависимости от количества топлива (или воды в туалете) в камере.
• Воздух всасывается в вертикальную трубку, и когда он попадает в трубку Вентури, давление воздуха падает, вызывая всасывание. Это то, что втягивает топливо в трубку из топливной поплавковой камеры через отверстие, называемое 9.0057 струя
  .
  • Чем больше всасывается воздуха, тем сильнее создается всасывание, тем больше подмешивается топлива и тем больше взрывов происходит в двигателе.

Hashtag BasicCarb

Впрыск топлива

Как я уже упоминал ранее, топливный инжектор имеет ту же основную функцию, что и карбюратор, но делает это более эффективно. Топливная форсунка управляется блоком управления двигателем (ECU). ЭБУ определяет поток воздуха в двигателе и активирует топливный насос. Это подает топливо в топливную форсунку, которая распыляет тонкий туман топлива в зависимости от количества воздуха, проходящего через дроссельную заслонку во впускные клапаны двигателя. Когда вы ускоряетесь, он открывает дроссельную заслонку, которая впускает больше воздуха и заставляет топливную форсунку распылять больше топлива.

Есть пара систем впрыска топлива:

• Дроссельная заслонка впрыска топлива
  • Этот тип системы впрыска топлива появился после карбюраторов. Они очень похожи на карбюраторы тем, что одна или две форсунки расположены в центральном корпусе дроссельной заслонки, которая подает топливо в двигатель через впускной коллектор.
