Коленчатый вал | это… Что такое Коленчатый вал?
Кривошип (красный), поршни (серые) в цилиндрах (синие) и маховик (чёрный)

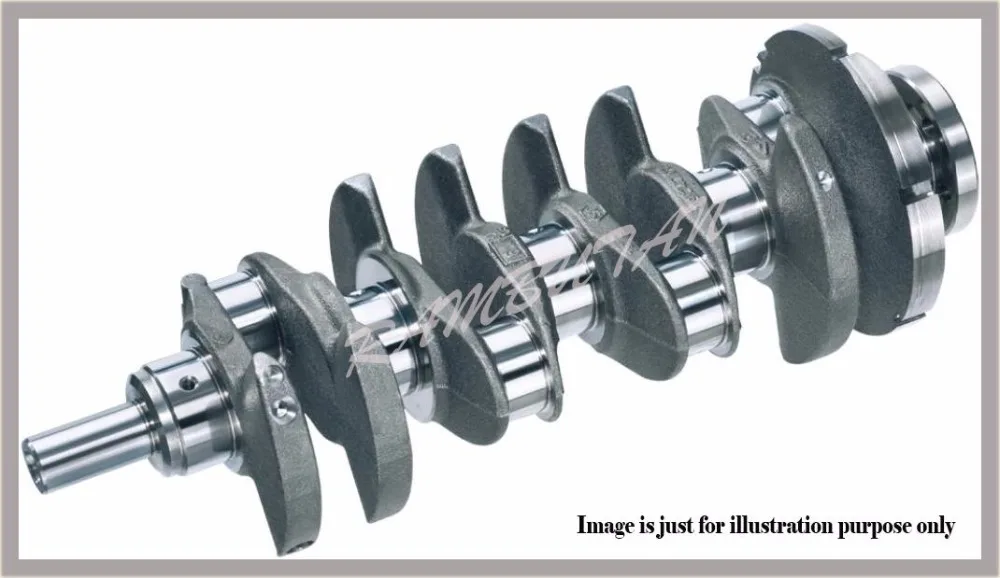

Коленчатый вал — деталь (или узел деталей в случае составного вала) сложной формы, имеющая шейки для крепления шатунов, от которых воспринимает усилия и преобразует их в крутящий момент. Составная часть кривошипно-шатунного механизма (КШМ).
Содержание
|
Основные элементы коленчатого вала
- Коренная шейка — опора вала, лежащая в коренном подшипнике, размещённом в картере двигателя.
- Шатунная шейка — опора, при помощи которой вал связывается с шатунами (для смазки шатунных подшипников имеются масляные каналы).
- Щёки — связывают коренные и шатунные шейки.
- Передняя выходная часть вала
- Задняя выходная часть вала (хвостовик) — часть вала соединяющаяся с маховиком или массивной шестернёй отбора основной части мощности.
- Противовесы — обеспечивают разгрузку коренных подшипников от центробежных сил инерции первого порядка неуравновешенных масс кривошипа и нижней части шатуна.
Выемка из блока дизельного двигателя коленчатого вала трактора
Материал и способы получения заготовок для коленчатых валов
Коленчатые валы изготовляют из углеродистых, хромомарганцевых, хромоникельмолибденовых, и других сталей, а также из специальных высокопрочных чугунов. Наибольшее применение находят, стали марок 45, 45Х, 45Г2, 50Г, а для тяжело нагруженных коленчатых валов дизелей — 40ХНМА, 18ХНВА и др.
Заготовки стальных коленчатых валов средних размеров в крупносерийном и массовом производстве изготовляют ковкой в закрытых штампах на молотах или прессах при этом процесс получения заготовки проходит несколько операций. После предварительной и окончательной ковки коленчатого вала в штампах производят обрезку облоя на обрезном прессе и горячую правку в штампе под молотом.
В связи с высокими требованиями механической прочности вала большое значение имеет расположение волокон материала при получении заготовки во избежание их перерезания при последующей механической обработке. Для этого применяют штампы со специальными гибочными ручьями. После штамповки перед механической обработкой, заготовки валов подвергают термической обработке — нормализация — и затем очистке от окалины травлением или обработкой на дробеметной машине.
Литые заготовки коленчатых валов изготовляют обычно из высокопрочного чугуна, модифицированного магнием. Полученные методом прецизионного литья (в оболочковых формах) валы по сравнению со «штампованными» имеют ряд преимуществ, в том числе высокий коэффициент использования металла.
В литых заготовках можно получить ряд внутренних полостей при отливке.
Припуск на обработку шеек чугунных валов составляет не более 2,5 мм на сторону при отклонениях по 5-7-му классам точности. Меньшее колебание припуска и меньшая начальная неуравновешенность благоприятно сказываются на эксплуатации инструмента и «оборудования» особенно в автоматизированном производстве.
Правку валов производят после нормализации в горячем состоянии в штампе на прессе после выемки заготовки из печи без дополнительного подогрева.
Механическая обработка коленчатых валов
Сложность конструктивной формы коленчатого вала, его недостаточная жесткость, высокие требования к точности обрабатываемых поверхностей вызывают особые требования к выбору методов базирования, закрепления и обработки вала, а также последовательности, сочетания операций и выбору оборудования. Основными базами коленчатого вала являются опорные поверхности коренных шеек. Однако далеко не на всех операциях обработки можно использовать их в качестве технологических.
Поэтому в некоторых случаях технологическими базами выбирают поверхности центровых отверстий. В связи со сравнительно небольшой жесткостью вала на ряде операций при обработке его в центрах в качестве дополнительных технологических баз используют наружные поверхности предварительно обработанных шеек.
При обработке шатунных шеек, которые в соответствии с требованиями технических условий должны иметь необходимую угловую координацию, опорной технологической базой являются специально фрезерованные площадки на щеках.
См. также
- Дисбаланс
- Поршневой двигатель внутреннего сгорания
- Гидроудар
Коленчатый вал двигателя: что это такое, как устроен, детали, поломки и изготовление
El коленчатый вал является одним из ключевых элементов поршневой двигатель. То есть тип двигателей, используемых практически на всех мотоциклах, легковых автомобилях, фургонах, грузовиках и т. д.
В этой статье мы расскажем вам, что такое коленчатый вал, как он работает и из каких частей состоит.
Кроме его возможных поломок и некоторых подробностей о его изготовлении, разборке и балансировке. То есть все необходимое, чтобы хорошо разбираться в этой части двигателя.
Индекс
- 1 что такое коленчатый вал
- 2 работа коленчатого вала
- 3 Части коленчатого вала
- 4 производство коленчатого вала
- 5 Симптомы выхода из строя коленчатого вала
- 5.1 Носить
- 5.2 Сломать
- 6 Как снять коленвал
- 7 как это уравновешивается
что такое коленчатый вал
Это вал, расположенный в нижней части двигателя, состоящий из нескольких кривошипов, которые принимают движение поршней через шатуны. Это обеспечивает вращательное движение, необходимое для движения автомобиля или другого моторизованного транспортного средства.
работа коленчатого вала
Чтобы понять, как работает коленчатый вал, нужно знать, что ролевые игры внутри автомобиля.
Подпишитесь на наш Youtube-канал
Сравнение, которое больше всего помогает понять это, состоит в том, что коленчатый вал делает то же самое, что педали на велосипеде. Только вместо того, чтобы вращаться под действием ног, он приводится в движение взрывами, производимыми внутри камеры сгорания, которые подталкивают поршни вниз вместе с Биелас.
На одном из его концов, коленчатый вал имеет маховик, который представляет собой диск (обычно двойная масса), с которым соединяется и расцепляется Сцепление. Что-то, что мы контролируем через педаль сцепления, си эс уна Механическая коробка передач или, само по себе, если это автоматическая коробка передач.
Отсюда почти все машины работают одинаково. Поворотное движение проходит через коробка передач, который регулирует его скорость в зависимости от включенной передачи.
Оттуда крутка передается на трансмиссионный вал (если двигатель находится на другой оси, чем ведущие колеса), оттуда в дифференциальное, что позволяет раздвоить этот поворот на два подшипники и вращаться с разной скоростью по кривой. Наконец, эти крутить колеса машины через ШРУСы. Если вы хотите подробно узнать, как работает каждый элемент, перейдите по ссылкам, вставленным по всему тексту.
Как видите, целая цепочка вращающиеся компоненты, которые позволяют автомобилю двигаться. Хотя все упирается в то, что коленвал выполняет свою функцию в двигателе: преобразовать вертикальное движение во вращательное, Таким образом, роторные двигатели или двигатели Ванкеля им не нужен коленчатый вал, потому что сгорание, возникающее внутри них, уже производит круговое движение.
Части коленчатого вала
Среди его составных частей можно отметить:
- лос apoyos которые делают поворот на том же корпусе
- их шатуны которые поддерживают поворот шатунов
- лос оружие которые присоединяются к шатунам и
- лос противовесы которые не допускают вибрации.
Опоры должны быть усилены, как и шатунные шейки, различными термообработками. Процесс, в котором требуется абсолютная точность для достижения правильных допусков для долговечности. Любой сбой в этом процессе может привести к усталостным трещинам.
Теме статьи:
Все, что нужно знать о моторном масле
производство коленчатого вала
Такие материалы, как кованая сталь, что было впоследствии лечит, механизировать y остатки.
Ему придают очень компактную форму, благодаря чему он обладает большой жесткостью. Хотя при этом увеличивается возможность потерь или деформации материала из-за трения. Однако это не проблема из-за постоянной смазки, которую он получает.
Внутренняя часть коленчатого вала может быть полой., чтобы уменьшить вес и сэкономить на производственных материалах. Структура, которая используется для привода масла под давлением, поддерживающего его смазку.
Подшипники опор и шатунные шейки получают масло через небольшие отверстия, выполненные в различных местах коленчатого вала.
Симптомы выхода из строя коленчатого вала
Коленчатый вал выходит из строя очень редко. Они спроектированы таким образом, что последний срок службы автомобиля в запасе. Однако, когда поломки действительно происходят, большинство из них сводится к следующим возможностям:
Носить
Лас- шатуны Они должны быть всегда идеально смазаны. В противном случае они будут изнашиваться понемногу. Эта неисправность может быть вызвана:
- Не всегда правильный уровень масла
- Не устраненная вовремя неисправность масляного насоса
- Не меняйте масло вовремя, до того момента, пока его деградация очень велика.
Эти причины не только ухудшат состояние коленчатого вала и его шатунных шеек. Другие части двигателя будут серьезно повреждены, обычно перед самим коленчатым валом. Например, он распределительный вал, los
цилиндры, los
поршневые кольца или соединительные стержни.
Сломать
Странно, но коленвал тоже можно сломать. Хотя, если это не связано с производственным дефектом, наиболее распространенным является то, что это связано с неправильное использование. обведите до низкие обороты а при большой нагрузке коленвал чуть больше страдает. Но вряд ли это сломает коленчатый вал автомобиля. В других типах тяжелых транспортных средств это может быть что-то правдоподобное.
Перепрограммировать или модифицировать двигатель, таким образом, что он дает намного больше, чем обычно, также является вероятной причиной. В нашей стране они не распространены из-за ограничений, установленных законодательством, но в других странах часто можно увидеть гораздо большие улучшения. Например, он Toyota Yaris GR Powertune 500 л.с. из Австралии.
Конечно, если по какой-то причине коленвал был плохо отбалансирован, он тоже может легко сломаться через несколько сотен километров. Но это очень редко, если в машине есть все заводские комплектующие.
В любом случае, это более вероятно при доработках или капитальном ремонте двигателя, в котором расчеты по его балансировке не были проведены должным образом.
Как снять коленвал
Как вы видели в описании коленчатого вала, он прикреплен к двигателю, потому что шатуны прикреплены к своим шатунным шейкам. Он также связан с трансмиссией через маховик. По этой причине процесс извлечения коленчатого вала очень долгий и сложный, и поэтому представляет собой очень высокий счет в мастерской.
Чтобы извлечь его, вы должны снимите цепи или ремни с двигателя. Что включено вспомогательный ремень и Ремень ГРМ. Затем необходимо удалить вспомогательный шкив или демпфер и демпфер коленчатого вала или гармонический балансир.
Затем необходимо удалить отстойник добраться до коленчатого вала снизу двигателя и, во многих случаях, снять масляный насос. Затем наступает очередь крышки каждого шатуна, удалить крышки подшипников которые крепят коленчатый вал к двигателю.
При его снятии необходимо соблюдать осторожность, поскольку коленчатый вал очень тяжелый.
Это самые распространенные действия по разборке коленвала двигателя, но каждая модель отличается. Также возможно, что в процессе работы придется снять водяной насос, который должен будет опорожнить систему. цепь охлаждения.
Теме статьи:
Антифриз для автомобиля: какие бывают виды и какие можно смешивать
как это уравновешивается
Балансировка коленчатого вала представляет собой процесс, который обычно не делается в обычных автомобилях. Тем не менее, вы должны это сделать глубокие модификации двигателя, в котором было сделано некоторое освещение для увеличения мощности. Речь идет об уменьшении или увеличении веса противовесов двигателя, чтобы он мог вращаться без вибраций. Он также уравновешивает комплексный ремонт, которые обычно не предпринимаются в обычных автомобилях.
Для этого требуется специализированный материал работает по тому же принципу, что и балансировочные станки шины.
Другими словами, предполагается, что точка баланса масс всегда находится в одном и том же месте на протяжении всего пути вращения каждой детали.
Изображения – Кояч, Ян Виллем Брукема, Брайан Бургер, Photodesaster, Dvortygirl, Кевин Риз, OK Foundry Company, Inc., Abilene Machine
Коленчатый вал Определение и значение — Merriam-Webster
коленчатый · вал ˈkraŋk- вал
1
: вал, приводимый в движение или приводящий кривошип
2
: вал, состоящий из ряда кривошипов и шатунов, к которым крепятся шатуны двигателя
Примеры предложений
Недавние примеры в Интернете
Ford взял двигатель от гоночного автомобиля GT № 69, занявшего третье место в гонке «24 часа Ле-Мана» 2016 года, который был разобран и отправлен на хранение, и заземлил коленвал в порошок.
— Калеб Миллер, Автомобиль и водитель , 5 октября 2022 г.
Новая модель построена на основе совершенно нового высокооборотистого 5,5-литрового двигателя V-8 с плоским коленчатым валом , а шасси и аэродинамика были значительно переработаны для работы с новым более мощным двигателем.
— Марк Урбано, Автомобиль и водитель , 3 октября 2022 г.
На приборной панели также есть табличка, сделанная из порошка перемолотого 9.0019 коленчатый вал от победителя гонок GT.
— Брайан Худ, Robb Report , 5 октября 2022 г.
Безнаддувный двигатель V8 с плоской плоскостью и коленчатым валом выдает 670 лошадиных сил, что ни Юхтер, ни его команда не считали возможным.
— Морган Корн, ABC News , 3 октября 2022 г.
Но велосипед не производит шума, кроме жужжания его коленвал и чу-чуть его переключателей.
— Эми Хушка, 9 лет0019 Detroit Free Press , 26 июля 2022 г.
Узнать большеЭти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «коленчатый вал». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.
История слов
Первое известное использование
1854, в значении, определенном в смысле 1
Путешественник во времени
Первое известное использование коленчатого вала было
в 1854 г.
Посмотреть другие слова того же года
Словарные статьи рядом с
коленчатый валкривошипный пресс
коленчатый вал
кривошипный
Посмотреть другие записи поблизости
Процитировать эту запись «Коленчатый вал».
Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/crankshaft. По состоянию на 13 февраля 2023 г.Копировать цитирование
Детское определение
Коленчатый вал
существительное
коленчатый · вал -вал
: вал, вращающийся или приводимый в движение кривошипом или состоящий из ряда кривошипов словарь и получить тысячи других определений и расширенный поиск без рекламы!
Merriam-Webster без сокращений
великодушный
См.
Определения и примеры »
Получайте ежедневно по электронной почте Слово дня!
Модные слова
- Какой из этих предметов назван в честь смертоносного оружия?
- шляпа Федора хенли рубашка
- Броги Каблук-шпилька
Вы знаете, как это выглядит… но как это называется?
ПРОЙДИТЕ ТЕСТ
Сможете ли вы составить 12 слов из 7 букв?
PLAY
Коленчатый вал | Инжиниринг | Фэндом
в: Машиностроение, Автомобильные технологии, Двигателестроение
Коленчатый вал, поршни и маховик
Коленчатый вал , иногда небрежно сокращенный до кривошипа , представляет собой часть двигателя, которая преобразует возвратно-поступательное линейное движение поршня во вращение.
Содержание
- 1 Требование
- 2 Дизайн
- 3 Ранний авиационный двигатель
- 4 Двигатель Ванкеля
- 5 Производство
- 6 Расчет напряжения коленчатого вала
- 7 См. также
- 8 Внешние ссылки
Требование[]
Обычно он соединяется с маховиком, чтобы уменьшить характеристику пульсации четырехтактного цикла, а иногда и с гасителем крутильных или вибрационных колебаний на противоположном конце, чтобы уменьшить крутильные колебания, часто возникающие по длине коленчатого вала. наиболее удаленными от выходного конца цилиндрами, воздействующими на упругость металла при кручении.
Конструкция[]
Большие двигатели обычно многоцилиндровые, чтобы уменьшить пульсации от отдельных тактов зажигания, с более чем одним поршнем, прикрепленным к более сложному коленчатому валу; но многие небольшие двигатели, например, используемые в мопедах или садовой технике, являются одноцилиндровыми и используют только один поршень, что упрощает конструкцию коленчатого вала.
Коленчатый вал имеет линейную ось, вокруг которой он вращается, как правило, с несколькими опорными шейками, установленными на сменных подшипниках, закрепленных в блоке цилиндров, — коренных подшипниках. Поскольку коленчатый вал испытывает большую боковую нагрузку от каждого цилиндра в многоцилиндровом двигателе, он должен поддерживаться несколькими такими подшипниками, а не только по одному на каждом конце; это также было фактором появления автомобильных двигателей V8 с их более короткими коленчатыми валами по сравнению с рядными восьмерками. По этой причине двигатели с высокими рабочими характеристиками часто имеют больше коренных подшипников, чем их собратья с более низкими характеристиками.
Кроме того, для преобразования возвратно-поступательного движения во вращение коленчатый вал имеет «шатунные шейки» или «шатунные шейки», дополнительные опорные поверхности, ось которых смещена относительно оси кривошипа, к которым «большие концы» шатунов от каждого цилиндра прикрепите.
Расстояние от оси кривошипа до оси коленчатого вала определяет величину хода поршня и, следовательно, рабочий объем двигателя; распространенным способом увеличения мощности двигателя является увеличение хода. Однако это также увеличивает возвратно-поступательную вибрацию, ограничивая возможности двигателя на высоких оборотах; в качестве компенсации это улучшает работу двигателя на низких оборотах, поскольку более длинный ход впуска через меньший клапан (клапаны) приводит к большей турбулентности и смешиванию всасываемого заряда. По этой причине даже такие высокоскоростные серийные двигатели, как современные двигатели Honda, классифицируются как длинноходные, поскольку ход поршня больше, чем диаметр отверстия цилиндра. В серийных V-образных или плоских двигателях соседние шатуны прикрепляются бок о бок к одному и тому же ходу кривошипа, что упрощает конструкцию кривошипа.
Конфигурация и количество поршней по отношению друг к другу и кривошипу приводит к прямым, V-образным или плоским двигателям.
Однако один и тот же базовый блок двигателя можно использовать с разными коленчатыми валами для изменения порядка зажигания; например, 90-градусная конфигурация двигателя V6, обычно полученная с использованием шести цилиндров двигателя V8 с тем, что в основном является укороченной версией коленчатого вала V8, создает двигатель с присущей ему пульсацией потока мощности из-за «отсутствующих» двух цилиндров. цилиндров, часто уменьшаемых за счет использования уравновешивающих валов. Однако один и тот же двигатель можно заставить обеспечивать равномерно распределенные импульсы мощности, используя коленчатый вал с индивидуальным ходом кривошипа для каждого цилиндра, расположенным так, что поршни фактически сдвинуты по фазе на 60 градусов друг от друга, как в двигателе GM 3800. Точно так же в серийных двигателях V8 используется 4 оборота рукоятки с интервалом 90 градусов друг от друга, гоночные двигатели часто используют «плоский» коленчатый вал с ходами, разнесенными на 180 градусов, что объясняет более высокий и более плавный звук двигателей IRL по сравнению, например, с двигателями NASCAR.
В двигателях, отличных от плоской конфигурации, необходимо предусмотреть противовесы для совершающих возвратно-поступательное движение масс каждого поршня и шатуна; они обычно отливаются как часть коленчатого вала, но иногда представляют собой детали с болтовым креплением. Это значительно увеличивает вес коленчатого вала; Коленчатые валы плоских двигателей Volkswagen, Porsche и Corvair без противовесов легко переносятся вручную, по сравнению с коленчатыми валами рядных или V-образных двигателей, с которыми нужно обращаться и транспортировать как с тяжелыми кусками металла.
Ранний авиационный двигатель[]
Многие ранние авиационные двигатели (и некоторые в других применениях) имели коленчатый вал, прикрепленный к планеру, а вместо этого вращались цилиндры, что известно как конструкция роторного двигателя.
Двигатель Ванкеля[]
В двигателе Ванкеля роторы приводят в движение эксцентриковый вал, который можно считать эквивалентом коленчатого вала в поршневом двигателе.
Производство[]
Коленчатые валы могут быть коваными или отлитыми из низкоуглеродистой или высокопрочной стали, либо из цельной заготовки кованой стали. Мягкая сталь используется только для двигателей в моделях или других подобных устройствах, где двигатель работает, но не обеспечивает питание. Литые коленчатые валы обычно используются в серийных двигателях, при этом кованые и цельные коленчатые валы более дороги, но надежны и обладают более высокими характеристиками. Грубое литье или поковка обрабатываются по размеру и форме, просверливаются отверстия, коренные и шатунные шейки подшипников прецизионно шлифуются и цементируются, а соответствующие отверстия имеют резьбу.
Анализ напряжения коленчатого вала[]
Коленчатый вал подвергается воздействию различных сил, но его необходимо проверить в двух положениях.
Во-первых, отказ может произойти в положении максимального изгиба. В таком состоянии отказ происходит из-за изгиба, а давление в цилиндре максимальное.
