Что такое полуось: Полуось или приводной вал, что это такое? Устройство, виды и неисправности полуосей и приводных валов — Словарь автомеханика

Полуось или приводной вал, что это такое? Устройство, виды и неисправности полуосей и приводных валов — Словарь автомеханика

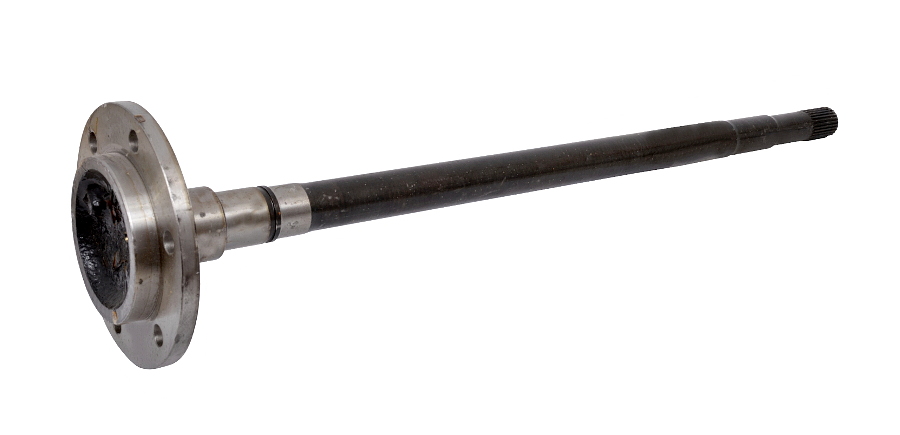

Полуось это вал передающий крутящий момент с дифференциала на ведущие колеса. По одной на каждое ведущее колесо. Полуось автомобиля также называют приводной вал.

---

Основные виды полуосей

Зависимо от конструкции полуось может быть полностью или частично разгруженной от действующих на нее изгибающих моментов.

Разгруженная полуось более характерна для транспортных средств с большой грузоподъемностью, в том числе автобусов. Такая полуось на чертеже будет выглядеть свободно установленной внутри моста деталью, а опираться на балку моста будет ступица колеса с помощью двух подшипников. В данной конструкции полуось передает исключительно крутящий момент, поскольку всю силу изгибающего воздействия на себя принимают подшипники.

Виды полуосей

Полузагруженная полуось в подавляющем большинстве случаев установлена на легковых и легкогрузовых автомобилях. Устройство полуоси данного вида отличается тем, что в ней подшипник стоит между самой полуосью и ее кожухом, причем полуось крепится непосредственно к ступице колеса. По этой причине на плече периодически возникают изгибающие моменты, которые воздействуют на полуоси в вертикальной и горизонтальной плоскостях.

На переднеприводных автомобилях для передачи крутного момента от КПП к колесам устанавливаются полуоси несколько иной конструкции. Состоит такой приводной вал из оси, внутреннего и наружного ШРУСов.

Устройство приводного вала переднеприводного автомобиля.

---

Причины поломки полуосей

В процессе эксплуатации транспортного средства полуось постоянно работает под довольно серьезными нагрузками, среди которых:

• изгибающий момент, который появляется из-за воздействия на автомобиль силы тяжести;
• касательная реакция, возникающая при начале движения и торможении автомобиля;
• боковая сила из-за заносов машины;
• боковые нагрузки, возникающие из-за воздействия сильного бокового ветра.

Полуоси испытывают практически экстремальные нагрузки при перемещении автомобиля по грунтовым дорогам, а также по разбитым шоссе.

Поломка полуоси приводит к полной или частичной потере управляемости автомобилем, поэтому правильный, тщательный и своевременный уход за ними имеет большое значение.

В процессе эксплуатации ведущего моста нужно периодически проверять состояние размещенных на полуосях подшипников. Их долговечной работы можно добиться, обеспечив полноценную защиту от проникновения грязи и жидкостей.

---

Поломки полуосей

Основная неисправность которую чаще всего приходится устранять — хрустящие подшипники.

Следует отметить, что полуось в большинстве моделей автомобилей считается очень надежной деталью, которая крайне редко выходит из строя. Особенно это касается машин, работающих в городском цикле. Но все же и с ними бывают проблемы.

Довольно часто причиной досрочного выхода из строя подшипников полуосей становится утечка трансмиссионного масла, происходящая из-за износа сальника полуоси. Масло при движении машины разогревается, вымывая смазку подшипников, из-за чего возрастает сила внутреннего трения и они разрушаются.

Вообще подшипники чаще всего становятся причиной поломки полуосей. Помимо заливания трансмиссионным маслом, они ломаются из-за дефектов запорных колец, а также иногда заклиниваются вследствие попадания посторонних предметов.

Порванный пыльник ШРУСа приводит к выходу из строя как весь шарнир угловой скорости так и приводной вал в целом.

От продолжительной эксплуатации полуось может разболтаться в местах крепления, вплоть до разбивания шлицов. Крайне редко, но случаются и поломки самих полуосей с разъединением на две части. Чаще всего они ломаются посередине, у шлицевой или возле подшипника.

На автомобилях с передним приводом часто рвутся пыльники ШРУСов, что в дальнейшем пагубно влияет на шарниры.

Проблемы могут быть вызваны случайностью, продолжительной или чрезмерно небрежной эксплуатацией автомобиля, непрофессиональными ремонтными работами или низким качеством самих деталей. Ремонт чаще всего осуществляется через замену полуоси, подшипников или прочих элементов механизма.

Связанные термины

что это такое, назначение, устройство, принцип работы

Полуось автомобиля (приводной вал, привод) —  специальный вал, посредством которого реализована передача крутящего момента от ДВС на ведущие колеса.

Полуось (вал ведущего моста) позволяет создать подвижный контакт и эффективно передает усилие, при этом сохраняется возможность поворачивать колеса. Также полуось снижает вибрации, принимает на себя различные нагрузки (сила тяжести, тяговое, тормозное усилие, изгибающие моменты и т.д.).

Конструктивно к полуоси крепятся два шарнира (ШРУС), которые позволяют равномерно передавать крутящий момент независимо от того, в каком положении находятся колеса и детали подвески. В результате снижены вибрации на руле, автомобиль движется плавно, а также минимизированы потери мощности от двигателя на колесах.

Содержание статьи

Устройство полуоси автомобиля

Общая конструкция включает в себя 3 основных элемента:

• наружный ШРУС;
• приводной вал;
• внутренний ШРУС;

Фактически, полуось является валом той или иной длины (в зависимости от особенностей ТС). К валу прикреплены (наварены) переходники для установки ШРУСов.

В целях предотвращения прокручивания соединения выполняются шлицевыми. На конце переходника вал зафиксирован при помощи стопорного кольца, что предотвращает случайный выход вала из ШРУСа.

Если просто, легковые переднеприводные авто имеют внутренний и наружный ШРУСы, которые соединены между собой полуосью. Необходимость установки двух шарниров продиктована особенностями независимой подвески.

Внутренний ШРУС отвечает за перемещение колеса при вертикальном движении  подвески, тогда как наружный за повороты колеса.

Если говорить о видах полуосей автомобиля, полуоси по типам и видам делятся на:

• частично разгруженные
• полностью разгруженные

Такое деление происходит в зависимости от влияния на полуось изгибающего момента. Полуразгруженная полуось обычно ставится на легковые авто. В такой конструкции подшипник находится между полуосью и кожухом, а сама полуось прикреплена к ступице колеса. В результате на полуось воздействует изгибающий момент.

Разгруженная полуось ставится на грузовики, автобусы и т. д.  В этом случае полуось стоит внутри моста, при этом на мостовую балку двумя подшипниками опирается ступица колеса.

Такая конструкция означает, что изгибающий момент  приходится на подшипники, а задачей полуоси остается только передача крутящего момента. Получается, дополнительных нагрузок такая полуось не испытывает по сравнению с полузагруженной.

Распространенные неисправности полуосей и причины поломок

Важно понимать, что на полуоси (особенно в случае с легковыми авто) приходятся достаточно большие нагрузки. При этом такие нагрузки в значительной степени возрастают в том случае, если машина эксплуатируется в условиях бездорожья, водитель при езде часто проходит крутые повороты на большой скорости, практикует резкие старты с вывернутыми колесами и т.д.

Также часто к проблемам с полусоями приводит износ сальников, подшипников, повреждение стопорных колец. В ряде случаев неполадки становятся причиной того, что полуось ломается. При этом разломы возникают в середине приводного вала или в местах крепления.

С учетом вышесказанного рекомендуется постоянно следить за состоянием пыльников ШРУСов, поверять места соединений на люфты и т.д., так как шлицевые соединения за время длительной эксплуатации могут прийти в негодность.

Если же осуществляется ремонт и замена изношенных элементов, необходимо приобретать детали и запасные части надлежащего качества. Дело в том, что использование неоригинальных дешевых заменителей может привести не только к быстрому выходу из строя подобной запчасти, но и стать причиной ДТП.



Читайте также

• Дифференциал коробки передач

  Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов. Как работает дифференциал КПП в трансмиссии автомобиля.

Приводной вал (полуось): конструкция, функции, особенности

21 декабря 2016

О том, что такое полуось в автомобиле, знает практически каждый автолюбитель. В большинстве случаев водителю достаточно информации о том, что это «та штука, которая идет от дифференциала к колесу», чтобы спокойно ездить на работу и домой. Но бывают случаи, когда приводной вал требует вмешательства, и тогда лучше узнать о нем как можно больше еще до визита на СТО.



Назначение

Собственно, почему «полуось»? Осью автомобиля, передней или задней, называют условную линию, соединяющую пару колес. Ведомые колеса могут соединяться жесткой сцепкой (зависимая подвеска), отличающейся высокой надежностью. А вот на ведущие колеса такую конструкцию не поставишь. Поэтому используются два отрезка, каждый из которых проходит от дифференциала к колесу и движется независимо от другого.

Полуось – самое распространенное и самое точное название. По сути, полуось является одним из элементов трансмиссии.

Функция приводного вала (полуоси) – передача крутящего момента от главной передачи и дифференциала на ведущее колесо с сохранением скорости и плавности его вращения при поворотах и наездах на неровности. Для этой цели на полуоси устанавливаются шарниры, передающие момент вращения под разными углами. Сам вал и два ШРУСа (шарниры равных угловых скоростей) на нём – это полный комплект полуоси.



Конструкция, виды

Приводной вал состоит из оси, внутреннего и наружного ШРУСов. Внутренний, выдерживающий большие нагрузки, но передающий малый угол поворота, устанавливается со стороны дифференциала, а наружный – со стороны колесной ступицы, где требуется большая свобода движений. Таким образом полуось участвует в передаче вращения независимо от угла поворота или колебания колеса.

Конструкция полуоси позволяет снять (заменить) ШРУС, то есть использовать сам центральный вал несколько раз. Поскольку осевой вал – деталь прочная и редко выходящая из строя, чаще требуется замена именно шарниров. Для их крепления на концах вала делаются шлицевые выемки и канавка под стопорное кольцо.

На полуось во время движения автомобиля действуют разнонаправленные нагрузки:

• скручивающее усилие, обусловленное сопротивлением колеса качению;
• поперечные нагрузки от веса автомобиля, разгона и торможения;
• растяжение и сжатие при поворотах.

Чем больше вес автомобиля, тем сильней эти нагрузки. В результате сконструировано три основных типа полуосей: полуразгруженные, разгруженные на ¾ и полностью разгруженные. Разница между ними – в способе крепления полуоси к ступице колеса.

Виды полуосей: А. Полуразгруженная.
Б. Разгруженная на 3/4. В. Полностью разгруженная.

Полуразгруженные – самые простые по своей конструкции, но при этом подверженные всем изгибающим усилиям. Устанавливаются в основном на легковые автомобили, где не требуется какая-то особая грузоподъемность или проходимость. При этом на валу полуоси закреплена ступица колеса (через шлицевое или фланцевое соединение), а сам вал опирается на подшипник.

Полностью разгруженные – полуоси, которые благодаря особому способу крепления освобождены от поперечных и продольных нагрузок и передают только момент вращения. В этом случае полуось закреплена на ступице, а уже ступица опирается на два подшипника, широко разнесенных друг от друга. Устанавливаются на тяжелые грузовики и другую коммерческую технику.

Разгруженные на ¾ — это вариант конструкции, при котором опорный подшипник только один, и на него опирается ступица колеса. При этом с полуоси сняты изгибающие нагрузки.

Как правило, левая и правая полуоси не идентичны: они различаются по длине, и чаще всего правая длинней, чем левая наоборот. Причина – несимметричное расположение дифференциала на оси (межколесного на передне- или заднеприводных автомобилях и межосевого на полноприводных).

Способ крепления к ступице и дифференциалу зависит от конструкции: это либо шлицевое соединение, либо фланцевое.

Поскольку полуось – элемент сборной, говорить о материале изготовления довольно сложно: для ШРУСов используется один металл, для вала – другой. Как правило, валы делаются из среднеуглеродистой стали с добавлением хрома, никеля и молибдена.

Ось приводного вала может иметь сплошную, моноблочную или сборную конструкцию с шариковой втулкой.

Сплошной – вал из цельного металла, чаще всего применяемый на передней оси. Самая простая и надежная конструкция.

Моноблочный – это также цельный вал, но полый внутри. Применяется там, где нужно максимально облегчить подвеску.

Вал с шариковой втулкой используется преимущественно для внедорожников: такая конструкция позволяет создать дополнительную степень свободы для поворотов и маневров на сложных участках. Шариковая втулка обеспечивает дополнительное осевое сжатие и растяжение вала, а также максимальный комфорт и бесшумную работу.

Полуось с шариковой втулкой



Причины поломки

Чаще всего в полуосях ломаются шарниры: ШРУСы выходят из строя из-за повреждения пыльников и попадания внутрь воды и грязи. Однако ШРУС можно заменить, не меняя полуось целиком.

Гораздо неприятней, когда ломается сам вал. Причин может быть несколько: коррозия (на некоторых моделях устанавливаются резиновые балансиры, под которыми металл портится еще быстрей, чем на открытых участках), перегрузки при езде по бездорожью, резкие нагрузки (попадание в яму, наезд на препятствие). Полуось – конструкция надежная, но есть определенный предел нагрузки, на который она рассчитана, и этот предел лучше не превышать.

И, наконец, полуоси выходят из строя просто от времени: даже самый лучший металл постепенно теряет свои свойства, ржавеет, стираются шлицы.
Чтобы в один «прекрасный» момент не застрять где-нибудь на дороге, на каждом ТО делается визуальная диагностика состояния ШРУСов и остальных деталей подвески. В первую очередь на предмет очагов коррозии, люфтов, работы подшипников и потеков из-под пыльников.

Полуоси не ремонтируются: неисправную деталь (чаще это шарниры, реже – сам вал) просто меняют на новую.



О том, как выбрать полуось, читайте наш «Гид покупателя».



Полуоси

Ведущий мост автомобиля В наиболее распространенной конструкции ведущего моста балка выполняет одновременно функции картера (внутри балки располагаются главная передача, дифференциал и полуоси привода ведущих колес).

Полуоси передают крутящий момент от полуосевого зубчатого колеса дифференциала на ступицу ведущего колеса. К полуоси могут быть приложены изгибающие моменты от вертикальной реакции на действие силы тяжести, приходящейся на колесо, от касательной реакции, обусловленной тяговой и тормозной силами, и от боковой силы, возникающей при заносе, а также под действием бокового ветра.

Полуоси, в зависимости от конструкции внешней опоры, определяющей степень их нагруженности изгибающими моментами, бывают двух типов — полуразгруженные и разгруженные. По конструкции полуоси могут иметь на одном конце фланец для крепления болтами к ступице колеса, а на другом шлицевую часть, входящую в зацепление с полуосевым зубчатым колесом дифференциала. Другая конструкция предусматривает шлицевую часть на обоих концах полуоси.
На грузовых автомобилях малой грузоподъемности и на легковых автомобилях применяют обычно полуразгруженные полуоси, у которых подшипник установлен между полуосью и кожухом на определенном расстоянии от средней плоскости колеса.
Благодаря этому создаются изгибающие моменты на плече (плоскость наружной части диска и подшипника), действующие на полуось в вертикальной и горизонтальной плоскостях, в вертикальной плоскости и (боковая реакция) на плече, равном радиусу колеса.
На автобусах и грузовых автомобилях средней и большой грузоподъемности применяют полностью разгруженные полуоси.
В этом случае все изгибающие моменты воспринимаются подшипниками, установленными между ступицей колеса и кожухом полуоси, а полуось передает только крутящий момент.
Полуоси в процессе эксплуатации автомобилей испытывают значительные нагрузки, особенно при движении по грунту и по шоссе с твердым покрытием в плохом состоянии. Поэтому к полуосям предъявляют особые требования. Снижение напряжений достигается увеличением радиусов перехода между полуосью и фланцем. Долговечность подшипников колес обеспечивается надежной защитой от попадания в них грязи.

полуось — это… Что такое полуось?

полуось — полуось …   Орфографический словарь-справочник

Полуось — Полуось: вал ведущего моста автомашины, передающий крутящий момент от дифференциала на колесо OS/2, сленговое название операционной системы Полуось …   Википедия

ПОЛУОСЬ — вал ведущего моста транспортных, сельскохозяйственных и других машин, передающий вращение от дифференциала на ведущее колесо …   Большой Энциклопедический словарь

полуось — – часть трансмиссии, передающая вращательный момент от редуктора з/м к задним колесам. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

ПОЛУОСЬ — (см.) ведущего моста, самодвижущейся колёсной машины (автомобиля, трактора, самоходного комбайна и др.), передающий вращение от дифференциального механизма непосредственно на ведущее колесо …   Большая политехническая энциклопедия

полуось — и; ж. Техн. Вал, служащий для передачи вращения от двигателя ведущим колёсам автомобиля, трактора. * * * полуось вал ведущего моста транспортной, сельскохозяйственной и другой машины, передающий вращение от дифференциала на ведущее колесо. * * *… …   Энциклопедический словарь

Полуось — сл. IBM OS/2 вымирающая (вымершая) операционная система Syn.: Ось, Оса, Осина, Пополам(ерна), Пополамыч, Пополос, Полосы, Полумух, Полуось, Полупчелка …   Hacker’s dictionary

полуось — OS/2 (операционная система) Хорошо бы было ставить полуось в школах, но до этого она не доросла. Syn: полумух …   Словарь компьютерного сленга

полуось — [29/1] OS/2 операционная система фирмы IBM. У тебя сервак мою полуось схавал? Сленг программистов …   Cловарь современной лексики, жаргона и сленга

полуось — pusašis statusas T sritis fizika atitikmenys: angl. semiaxis vok. Halbachse, f rus. полуось, f pranc. demi axe, m; hémiaxe, m …   Fizikos terminų žodynas

Полуось —         вал ведущего моста самодвижущейся колёсной машины, передающий вращение от дифференциального механизма (См. Дифференциальный механизм) на ведущее колесо. Различают П. полностью разгруженные и полуразгруженные. Полностью разгруженная П.… …   Большая советская энциклопедия

Полуоси и приводной вал в трансмиссии автомобиля

Приводной вал и полуоси, являются весьма ответственными узлами в трансмиссии автомобиля. Приводные валы сегодня устанавливаются на переднеприводные, заднеприводные и полноприводные автомобили. Полуоси изготавливаются из прочного сплава, так как при эксплуатации они испытывают огромные нагрузки в виде скручивания и сдвига.





Устройство и предназначение приводных валов

Основным предназначением приводного вала автомобиля является передача крутящего момента от КПП и дифференциала на ведущие колеса.  Простейший приводной вал состоит из следующих компонентов:



• ось;
• внутренний ШРУС;
• наружный ШРУС.

В автомобиле с передним приводом внутренний ШРУС закреплен в КПП и соединен с внешним шарниром на колесе посредством жесткой полуоси.

ШРУСы соединяются и фиксируются на полуоси посредством стопорных колец, а передача вращения обеспечивается за счет шлицевого соединения шарниров и полуоси. ШРУСы позволяют ведущим колесам перемещаться в вертикальной плоскости, а также менять траекторию движения автомобиля. При исправных приводных валах автомобиль движется плавно и без рывков в любых положениях шарниров равных угловых скоростей.

В заднеприводных автомобилях с классическим задним мостом, для передачи крутящего момента на колеса также применяются полуоси, но несколько иной конструкции. В заднем мосту устанавливаются полуразгруженные и разгруженные полуоси. Разгруженные полуоси более распространены, так как в силу более совершенной конструкции испытывают значительно меньше нагрузок и служат гораздо дольше, нежели полуразгруженные.

Полуразгруженная полуось внутренней стороной закреплена в полуосевой шестерне дифференциала, а внешняя сторона оканчивается ступицей колеса, закрепленной в шариковом подшипнике. Разгруженная полуось имеет аналогичную конструкцию, однако ступица колеса закреплена уже в двух роликовых подшипниках. Данное отличие в конструкции позволяет освободить полуось от воздействия на нее всяческих нагрузок, кроме нагрузки от передачи крутящего момента.

Также следует отметить, что в автомобилях с передним расположением силового агрегата и задним приводом передача крутящего момента от КПП на задний мост может также осуществляться посредством приводного вала. Такой приводной вал имеет аналогичную конструкцию с полуосью, передающей крутящий момент непосредственно на ведущее колесо. Современные задне- и полноприводные автомобили оборудованы именно приводными валами на основе ШРУСов, взамен устаревшим карданным передачам.
