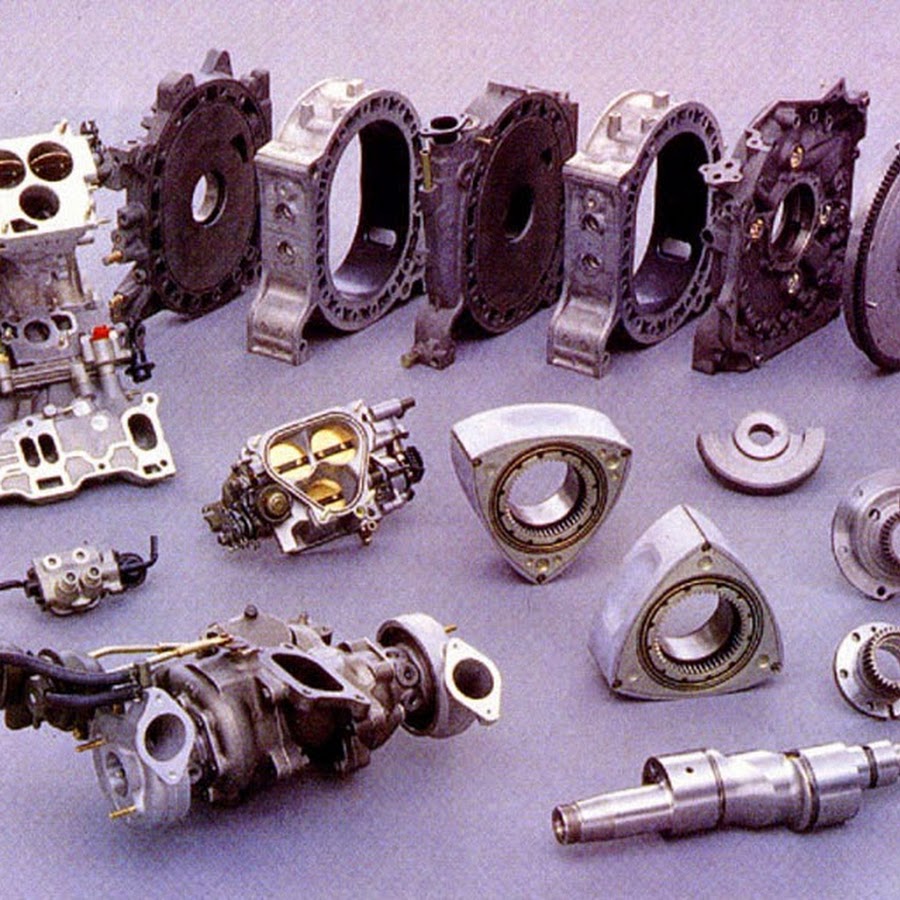

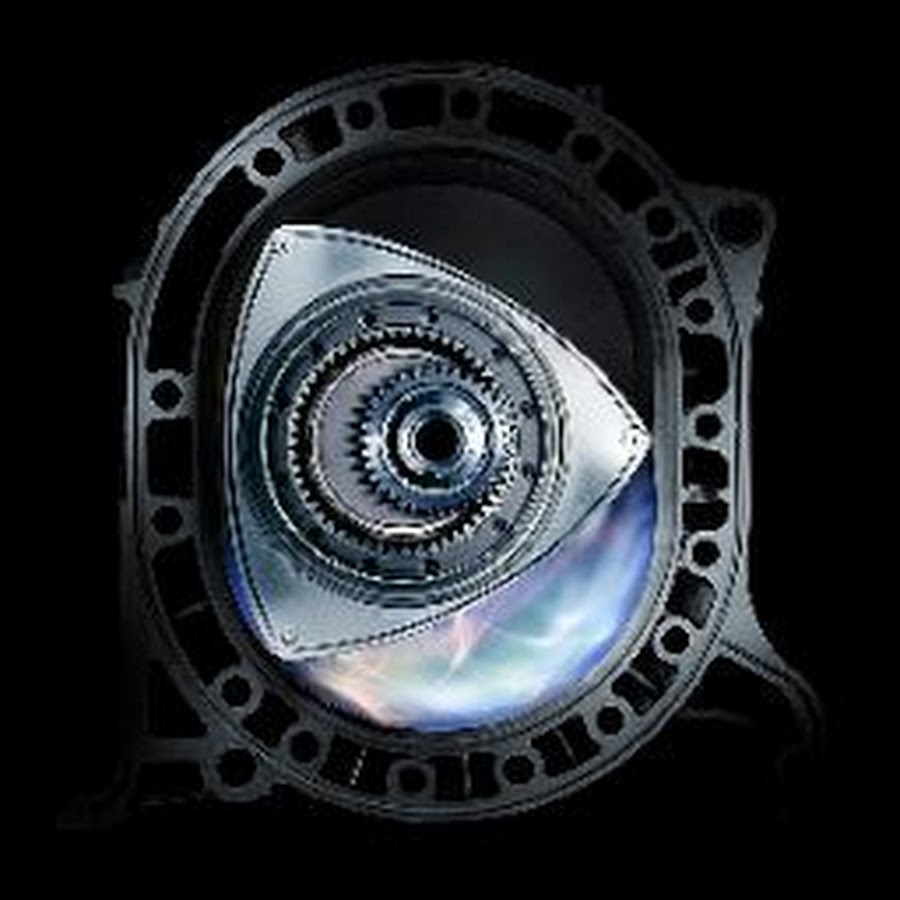

Что такое роторный мотор: Посмотрите на роторный двигатель, собранный из деталей Lego — Motor

Фирма Mazda вернёт мотор Ванкеля к жизни в 2019 году — ДРАЙВ

По словам источника в компании, новый электрокар по размерам будет сопоставим с Маздой 3 следующего поколения (а вовсе не с Маздой 2) и разделит с ней платформу. (На фото предвещавший «тройку» концепт Kai).

Вице-президент Mazda Motor Europe по продажам Мартин тен Бринк в интервью изданию ZerAuto.nl подтвердил возврат роторных моторов Ванкеля в каталог Мазды уже в 2019 году. Как ранее свидетельствовали инсайдеры, сначала ротор появится на… электрокаре марки. Это не описка. По умолчанию обсуждаемая модель будет чисто электрической. А вот бензиновый «ротор», вращающий исключительно генератор для подзарядки батареи, окажется опцией, подобно тому, как это сделано на компакте BMW i3 (только там агрегат Range Extender основан на двухцилиндровом поршневом двигателе).

В 2005–2009 гг. компания экспериментировала с минивэном Premacy Hydrogen RE Hybrid, в котором битопливный (бензин/водород) двигатель Ванкеля отвечал за вращение генератора, а разгонял автомобиль электромотор. Такие машины в небольших количествах даже поступали в лизинг к корпоративным клиентам.

Схема последовательного гибрида была отработана японцами на основе модели Premacy. Но если в версии Premacy Hydrogen RE инженеры задействовали в качестве бортового генератора крупный двухсекционный роторный ДВС от Мазды RX-8, только адаптированный к водороду, то на будущей легковушке пропишется «ванкель» малого объёма. Он будет атмосферный, односекционный, и создадут его специально под роль «расширителя дальности хода». То есть схема будет аналогична той, что применялась на концепте Audi A1 e-tron.

По словам Мартина тен Бринка, миниатюрный мотор Ванкеля по размерам будет «как обувная коробка», а со вспомогательным оборудованием вроде системы охлаждения — «как две коробки».

Японцы построят электрокар на новой «тележке» Small Car Platform, которую разработали под следующие Мазду 2, 3 и CX-3. При этом изначально платформа предусматривает возможность электрификации и установки крупной батареи под полом автомобиля, как это делается на многих электрокарах последнего времени. Новая Mazda 3, кстати, выйдет в свет также в 2019-м. Мотора Ванкеля на ней не будет, зато появится поршневой бензиновый двигатель Skyactiv-X с воспламенением от сжатия (с циклом SCCI). Последний также может послужить базой для классического гибрида.

Лишь после электрокара, способного за доплату становиться последовательным гибридом, двигатель Ванкеля появится в «крупном формате». Это будет агрегат 1.6 на купе с предположительным наименованием RX-9 (на фото предвестник — концепт RX-Vision). Роторный двигатель получит турбонаддув, хотя создание его атмосферной вариации тоже не исключено.

Расширение числа двоякодвижимых моделей и добавление электрокара не означает снижение интереса Мазды к классическим ДВС, как бензиновым, так и дизельным, подвергшимся в Старом Свете опале. На днях компания опубликовала итоги опроса, проведённого в Европе совместно с агентством Ipsos MORI. Оказалось, около 60% респондентов верят в светлые перспективы ДВС, и ожидают появления инноваций.

В Мазде считают, что ДВС последнего поколения запросто поспорят с электрокарами за чистоту выхлопа, если принимать во внимание выработку электроэнергии на угольных электростанциях (в иных случаях оценки не настолько однозначны). Потому в стратегии Zoom-Zoom 2030 внимание уделено всем возможным направлениям технического развития.

Оптимизм подкрепляется работой в самой компании, которая не только намерена ввести в строй моторы Skyactiv-X, но и продолжает улучшать существующие Skyactiv-G. Недавно Мартин тен Бринк в беседе с журналистами рассказал о моторе 2.0 на родстере MX-5, который получит переработанную головку блока. А корреспонденты издания Road & Track раскопали документы, по которым выходит, что отдача такого перекроенного ДВС вырастет со 157–160 л. с. (она зависит от рынка) до 183.

Роторный двигатель Ванкеля / Полезные статьи / Атлант М

Настоящие инженеры – народ неугомонный. Казалось бы, что можно придумать для автомобиля вместо поршневого двигателя, который давно изучен и имеет огромные возможности для модернизации, тем не менее, поиски новых конструктивных схем продолжались и продолжаются по сей день.

Причинами инженерной «неугомонности» служат некоторые врожденные недостатки поршневых двигателей внутреннего сгорания (ДВС), от которых не удастся избавиться полностью в принципе. И прежде всего, необходимость преобразования возвратно-поступательного движения поршней во вращательное, «на выходе». Это немедленно «тянет» за собой достаточно большие массогабаритные  параметры двигателя, в том числе из-за увесистого кривошипно-шатунного механизма. В свою очередь, работа этого механизма сопровождается вибрациями различных порядков, с которыми приходится бороться или с помощью мудреных опор/подушек двигателя, или с помощью балансирных валов, вращающихся в сторону, противоположную валу коленчатому. Полностью уравновесить традиционный поршневой ДВС и победить вибрации можно только в том случае, если он будет, к примеру, рядный шестицилиндровый. Сделать это можно, но опять «выползают» массогабаритные проблемы. Вот вы представляете себе рядный шестицилиндровый мотор под капотом, к примеру,Chevrolet Aveo? Я – нет. J Конечно, можно сделать рядную «шестерку» объемом 1.4 литра с цилиндрами меньше стакана. Но тогда цена Aveo приблизится к цене Captiva. Кто купит «малыша» за такие деньги?

Вот, примерно из таких соображений о недостатках поршневых ДВС и исходил немецкий инженер-двигателист Феликс Ванкель, создавая свою уникальную конструкцию в середине  прошлого века, названную, впоследствии, в его честь: Роторно-поршневой двигатель Ванкеля.

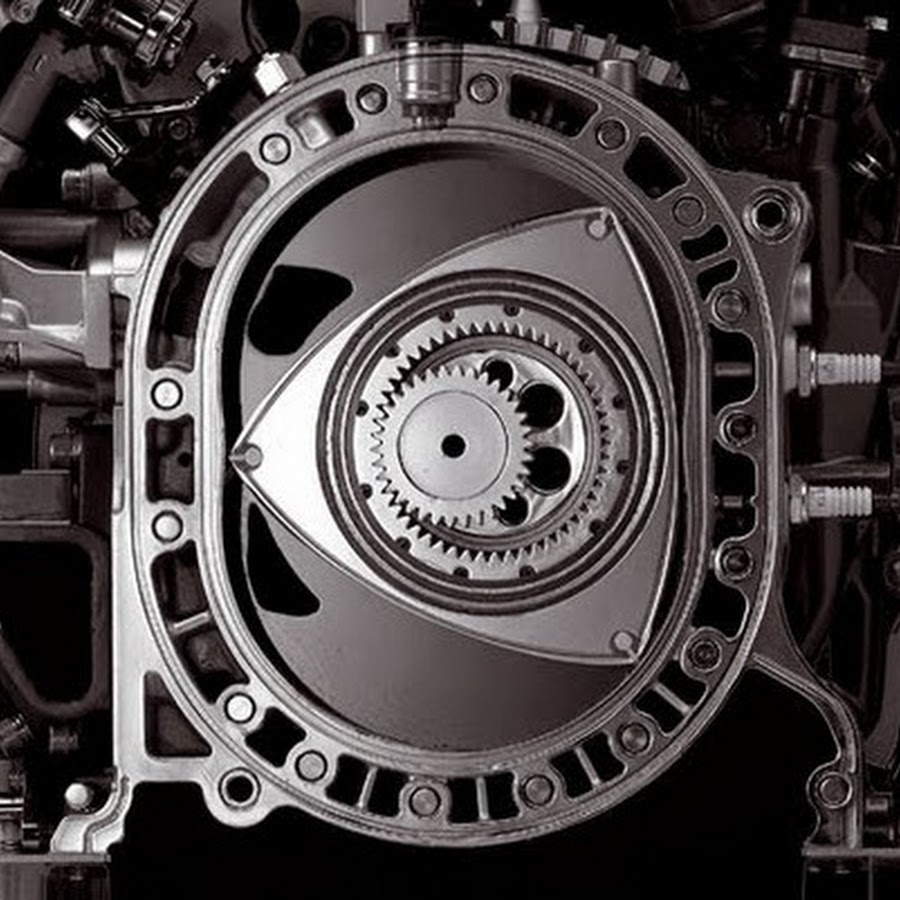

Как устроен роторно-поршневой двигатель, и как он работает хорошо видно на приведенной  ниже схеме:

Корпус двигателя – он же статор. Поршней в привычном понимании нет. Есть ротор-трехгранник, который вращается по сложной траектории в полостях статора, приводя во вращение выходной вал при помощи зубчатой передачи.

И все! Никаких коленвалов, шатунов, поршней, а также вибраций от всего этого хозяйства. Плюс, в перспективе, малый вес. А еще один плюс, в придачу, это малая инерционность такого двигателя, то есть мгновенные набор и сброс оборотов, что есть очень хорошо для спортивных и псевдоспортивных автомобилей.

Преимущества конструкции Ванкеля оценили соотечественники из компании NSU (впоследствии вошла в состав Audi AG), и, в 1957-м году, пригласили конструктора на работу. Первым серийным автомобилем с двигателем Ванкеля стал открытый NSU Spider, покинувший заводские ворота NSU в 1958-м году. Хотя роторный двигатель имел всего 55 л.с. мощности, малый вес автомобиля (мотор-то вдвое легче традиционного поршневого!) позволял разгонять его до внушительных в те времена 150 км/ч! А знаете какой объем роторного мотора на этом автомобиле? Меньше «пол-литра»…

На этом ни NSU, ни господин Ванкель не остановились. В 1967-м году появился NSU Ro80, семейный седан, роторный двигатель которого был уже двухсекционным (два статора, и два ротора на одном валу).

Несмотря на «детский» рабочий объем в 995 «кубиков», этот агрегат развивал уже 115 л.с., что придавало автомобилю совершенно «не детскую» прыть скоростных и динамических характеристик.

Казалось бы, что все хорошо, и «болячки» традиционной конструктивной схемы преодолены. Тот же NSU Ro80 выпускался 10 лет, а лицензию на производство роторно-поршневых двигателей приобрело множество автомобильных концернов. Но у этой конструкции оказались свои, собственные «болячки», которые могли бы терпеть поклонники блестящих ходовых качеств и разгонной динамики, но не будут терпеть простые обыватели, пользователи автомобилей:

Во-первых, у роторных двигателей, несмотря на «детский» рабочий объем, оказался совершенно не детский аппетит. Для того же NSU Ro80, на 100 км городского пробега 12-15 литров бензина вынь да положь! Оно понятно, удельные, относительные параметры, такие как расход топлива на единицу мощности, а также мощность на единицу объема, они в порядке. Но не все же хотят «гонять»!

Во-вторых, большие потери на трение между роторами и статорами. А это, в свою очередь, говорит о том, что они быстро изнашиваются. К чему приводит такой износ в роторно-поршневом моторе догадаться нетрудно, если еще раз взглянуть на схемы: сложные профили ротора, непростая форма статора говорят о низкой ремонтопригодности, высокой стоимости ремонта. Учитывая, что ресурсные параметры, долговечность, оказались небольшими, это стало приговором для отказа абсолютного большинства концернов от серийного, массового производства и применения роторно-поршневых двигателей Ванкеля.

Что касается мелкосерийного производства роторных моторов, то оно было освоено и в СССР, на ВАЗе, где выпускали мелкие партии автомобилей для спецслужб, в целях обеспечения контроля за перемещением иностранных граждан по нашим дорогам, за «Мерседесами» и «Вольво» которых на обычных, советских легковушках было не угнаться.

Впрочем, на нашей планете есть один автопроизводитель, который сумел минимизировать проблемы роторно-поршневых моторов и продолжает серийное производство агрессивно выглядящих купе с двухсекционными агрегатами Ванкеля. Это Mazda Motor. А модель, производимая в настоящее время, называется RX-8. Этот «сумасшедший» легкий, заднеприводный автомобиль, роторный мотор которого имеет всего 1.3 литра объемом, разгоняется до сотни за 6-6.5 секунды благодаря мощности «Ванкеля» от 192 л.с. (есть версии и помощнее). И при соответствующем уходе и заботе работать роторно-поршневые двигатели Mazda RX-8 могут сто и более тысяч километров, за что японским двигателистам честь и хвала. Но экономичности, низких эксплуатационных затрат и, тем более, стоимости ремонта они не обещали.

Вот такой вот расклад по роторно-поршневым двигателям.

АвтоВАЗ отказался от роторных моторов – Газета Коммерсантъ № 29 (2868) от 18.02.2004

АвтоВАЗ отказался от роторных моторов

Газета «Коммерсантъ» №29 от 18.02.2004, стр. 16

Как стало известно Ъ, на АО АвтоВАЗ принято решение о закрытии специального конструкторского бюро, выпускающего роторно-поршневые двигатели (СКБ РПД). Это единственное производство, выпускающее в России двигатели данного класса (ими, как правило, оснащались автомобили спецслужб). Производство роторных моторов сворачивается в рамках программы оптимизации расходов АвтоВАЗа. Приказ о прекращении выпуска РПД еще не подписан, но руководство бюро уже ищет инвестора, которого заинтересуют его проекты.
       Роторно-поршневой двигатель (другое название — «двигатель Ванкеля», по фамилии изобретателя) был разработан в начале 60-х годов. Роль поршня в нем выполняет трехвершинный ротор, который вращается внутри камеры сгорания. В РПД почти на 40% меньше деталей, чем в традиционном поршневом двигателе, он легче, проще и обладает лучшими динамическими качествами. В конце 60-х годов лицензию на производство РПД приобрели 11 автомобилестроительных компаний, но к концу 90-х годов эти моторы выпускали только АвтоВАЗ и японская Mazda.
       Специальное конструкторское бюро по производству роторно-поршневых двигателей Волжского автозавода было создано в 1974 году. Бюро должно было создать в короткий срок двигатель для моделей «ВАЗ», превосходящий по своим техническим параметрам традиционные поршневые образцы. В начале 80-х годов работниками СКБ РПД был разработан односекционный двигатель ВАЗ-311 мощностью 70 л. с., аналогичный японскому двигателю 13В. Этим двигателем были оснащены несколько сотен автомобилей ВАЗ-2101 (они продавались под индексом ВАЗ-210118). Однако все они были отозваны из-за выявившихся дефектов мотора — РПД были заменены на поршневые двигатели, а руководство АвтоВАЗа отказалось от массового выпуска роторных моторов.
       Штат бюро был сокращен в два раза, и оно переквалифицировалось на мелкосерийный выпуск двигателей для машин, поставляемых силовым структурам. Специально для машин МВД и спецслужб был разработан двухсекционный двигатель мощностью 120 л. с., а в 1994 году его сменил 140-сильный ВАЗ-415. В год завод выпускал около 150 машин с роторными двигателями. Роторный мотор, правда, изнашивался вдвое быстрее поршневого, зато разгонял «Жигули» до невероятных скоростей. Скажем, машина, оснащенная РПД ВАЗ-415, разгонялась до 100 км/ч за 9 секунд, а максимальная скорость ее достигала 190 км/ч.
       О ликвидации СКБ РПД (в его штате более 200 человек) гендиректор АвтоВАЗа Виталий Вильчик заявил на встрече с профсоюзным активом предприятия. Сокращение, по словам гендиректора, проводится в рамках оптимизации затрат АвтоВАЗа. Руководитель бюро Владимир Шиякин подтвердил Ъ, что руководство подразделения ищет инвестора для продолжения своих разработок. Он отказался назвать компании, с которыми ведет переговоры о сотрудничестве. По словам господина Шиякина, бюро предполагает сосредоточиться на авиационной тематике (разработкой двигателей для самолетов малой авиации СКБ занимается с 1996 года). На АвтоВАЗе Ъ заявили, что приказ гендиректора о ликвидации СКБ РПД пока не подписан, и от дальнейших комментариев отказались.
ВЛАД Ъ-ТРИФОНОВ

Комментарии Главные события дня в рассылке «Ъ» на e-mail

Вот что о нем нужно знать

Что такое роторный двигатель Mazda, как он работает и зачем его возрождают

Вращающиеся треугольники Рёло от Мазда возвращаются в массы, но явно под другим соусом…



Еще в марте Мартин тен Бринк, вице-президент «Mazda Motor Europe» по продажам и обслуживанию клиентов активировал энтузиастов по всему миру одним лишь своим заявлением, что роторный двигатель Ванкеля вернется в производство.



В частности, тен Бринк заявил, что роторный ДВС может стать элементом для расширения диапазона движения электрического автомобиля 2019 модельного года, но на тот момент это был просто слух. «Mazda не анонсировала никаких конкретных продуктов с роторным двигателем в то время. Однако Mazda по-прежнему привержена работе над технологиями роторных двигателей», –рассуждали на тему комментария вице-президента Мазда в Mazda Motor of America.



Смотрите также: Один из немногих мотоциклов с роторным двигателем: История



Итак, что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть по-другому?



Как он работает

Элементы системы двигателя

Нажать для увеличения



Роторный двигатель внутреннего сгорания по форме напоминает бочку. На нем и в нем вы не найдете многих компонентов, к которым привыкли в стандартном поршневом моторе. Во-первых, в нем нет поршней, ходящих вверх и вниз. Вместо них полезную работу совершает необычной формы треугольный поршень с округлыми краями (треугольник Рёло). Их количество может варьироваться от одного до трех в одном двигателе, но чаще всего используется схема с двумя поршнями, вращающимися вокруг вала посредством эксцентриковой полой центральной части.



Топливо и воздух нагнетаются в пространство между сторонами роторов и внутренними стенками короба, где смесь воспламеняется. Быстрое, взрывное расширение газов поворачивает ротор, который таким образом производит мощность. Роторы выполняют ту же задачу, что и поршни в поршневом двигателе, но с гораздо меньшим количеством движущихся частей, что делает роторный двигатель более легким и компактным, чем поршневой двигатель эквивалентного объема.



Учитывая, что карбюратор/впуск находится в левой нижней части изображения, источник зажигания – справа, а выхлоп – справа вверху, можно составить визуальную схему, показывающую процесс работы ДВС, начиная с впуска топливо-воздушной смеси:

Затем ротор проворачивает эксцентриковый вал и повышает давление в камере сгорания:

Источник зажигания (или две свечи, как в случае с многими двигателями Ванкеля) начинает процесс возгорания:

Это сгорание топлива и воздуха закручивает ротор во время рабочего такта:

И наконец, двигатель выплевывает газы и остатки несгоревшего топлива наружу:



Мало кто знает, но роторный мотор был изначально придуман почти 100 лет назад, а не в 50-е годы XX века. Первоначально принцип работы мотора был проработан Феликсом Ванкелем, немецким инженером, который придумал свой принцип действия двигателя внутреннего сгорания.



Преимущество №1: Роторный двигатель легче и компактней обычного поршневого мотора



Война, поднявшая одних инженеров, например Фердинанда Порше, другим не дала никакой возможности развиться. Не нужны были в опасные времена мирные двигатели Ванкеля, поэтому изобретателю пришлось ждать аж до 1951 года, когда он получил приглашение от автопроизводителя NSU для разработки прототипа. Немецкая компания решила с помощью хитрости выяснить, так ли хорош оригинальный двигатель, параллельно дав возможность продемонстрировать силы другому инженеру – Ханнсу Дитеру Пашке.



Сложная конструкция Ванкеля фактически проиграла простому прототипу, разработанному инженером Ханнсом Дитером Пашке, который всего-навсего убрал из оригинальной конструкции все лишнее, сделав ее производство экономически выгодным.



Так в Германии был изобретен и опробован новый двигатель Mazda, который на протяжении долгих десятилетий был одним из немногих роторно-поршневых серийных моторов и единственным в 21-м веке.



Современный двигатель Ванкеля не совсем двигатель Ванкеля.



Да, основа роторного двигателя от Ванкеля стала самой успешной конструкцией данного двигателя в мире и единственной, которая смогла сложными путями дойти до серийного производства.



Еще в начале 60-х годов у NSU и Mazda проводился дружеский совместный конкурс на производство и продажу первого автомобиля с двигателем типа Ванкеля, когда они работали над сырым продуктом, пытаясь создать из него качественный товар.



NSU стал первым на рынке в 1964 году. Но немецкой компании не повезло: она разрушила свою репутацию в течение следующего десятилетия ненадлежащим качеством продукции. Частые отказы двигателя снова и снова посылали владельцев к дилеру и в магазин за запчастями. Вскоре нередко можно было обнаружить модели NSU Spider или Ro 80, в которых было поменяно три и более роторных двигателей Ванкеля.



Проблема заключалась в уплотнениях вершины ротора – тонких полосках металла между наконечниками вращающихся роторов и корпусами роторов. NSU сделал их из трех слоев, что вызывало неравномерный износ. Это была бомба замедленного действия не только для автомобилей фирмы, но и самого автопроизводителя. Мазда решила проблему уплотнения (крайне важного элемента мотора, без которого он просто не был способен работать из-за отсутствия давления), сделав их однослойными. Силовой агрегат начали устанавливать в 1967 году на спортивные люксовые модели Cosmo…



В начале 70-х годов Mazda представила целую линейку автомобилей с двигателем Ванкеля – мечта, которая была разбита нефтяным кризисом 1973 года. Пришлось поубавить аппетит и оставить мотор там, где в нем больше всего нуждались – в легком спортивном купе Mazda RX-7. С 1978 по 2002 год было выпущено более 800 тыс. этих легендарных спорткаров с необычным двигателем, у которого больше не было аналогов.



Из Германии в Японию, из Японии в СССР – вот путь двигателя, разработанного в 20-х годах XX века Ванкелем



Любим и ненавидим

Фанаты техники любят роторные двигатели потому, что они другие. Многие автолюбители, хорошо разбиравшиеся в технике, питали определенную слабость к такому странному двигателю, работающему на обычном топливе, но при этом не выглядевшему как стандартный набор поршней, клапанов и других неотъемлемых элементов обычного поршневого мотора.



В зависимости от специфики мотора ротор линейно поставляет мощность до 7.000-8.000 об/мин – бесперебойно, практически на одном уровне крутящего момента. Эта ровная полка момента как раз и отличает его от подавляющего большинства поршневых ДВС, в которых наблюдается много мощности на высоких оборотах и ее нехватка при низких.



Автопроизводителям также понравился роторный двигатель благодаря плавности его работы. Роторы, вращаясь вокруг центральной оси, не создают никакой вибрации по сравнению с поршневыми двигателями, у которых верхняя и нижняя точки хождения поршня отчетливо прослеживаются даже внутри салона автомобиля.



Но необычный двигатель – это словно необъезженная лошадь, своенравное животное, поэтому в противовес обожателям идеи Ванкеля концепция также внушает свою долю ненависти в среде автомобильных фанатов и механиков. И, казалось бы, почему?



Ведь у двигателя простой дизайн: отсутствует ремень ГРМ, отсутствует распределительный вал, нет привычной системы клапанов. Но за простоту приходится платить большой точностью производства деталей. Они должны быть сделаны безукоризненно, что поднимает их стоимость в разы, по сравнению с запчастями для обычных поршневых двигателей. Второе – этих запчастей мало в природе. И в-третьих, в мире почти нет специалистов, которые занимались бы починкой роторных моторов. В Москве, говорят, есть пара, но очередь к ним – на год вперед.



Из минусов еще можно назвать своеобразную работу роторного силового агрегата. Конструкция подразумевает сгорание масла в цилиндрах мотора, куда нагнетаются небольшие количества моторного масла прямо в камеры сгорания. Делается это для того, чтобы смазывать прилегающие площади роторов, вращающихся на бешеной скорости. Сизоватый дым, иногда выходящий из выхлопной трубы, – это признак беды, он отпугивает незнающих людей от моделей вроде RX-7 или 8.



Роторные моторы также предпочитают минеральные масла синтетическим, а их дизайн означает, что вы должны время от времени подливать масло в этот ненасытный агрегат, чтобы оно не закончилось.



Ну и наконец, те уплотнения вершины ротора, которые не удалось сделать NSU, все же недостаточно долговечны. Раз в 130-160 тыс. км мотору требуется капитальная переборка. А это удовольствие, как вы уже понимаете, дорогое. Да и что такое 130.000 км? Пять-шесть лет эксплуатации? Маловато будет!



Современные водители также наиболее чувствительны к другим недостаткам роторных движков: высоким выбросам вредных веществ в атмосферу (этим, скорей, обеспокоены в Greenpeace) и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед отправкой ее восвояси (здесь, конечно, удар наносится по карману автовладельца). Да, роторные двигатели имеют отменный «аппетит».



Для RX-8 Mazda частично решила эти проблемы, разместив выпускные отверстия по бокам камер сгорания. Но сейчас борьба за экологию обострилась и предложенных улучшений оказалось недостаточно. Это явилось еще одной причиной, по которой RX-8 стал последним автомобилем с двигателем Ванкеля под капотом. Он продавался 10 лет, с 2002 по 2012 год, но его убила экология.



Время для повторного возвращения

Вернемся к слухам Mazda о том, что компания может использовать какой-то роторный двигатель в качестве «расширителя» диапазона для своего будущего электрического автомобиля. Эта штука имела бы смысл.



Еще в 2012 году Mazda арендовала в Японии 100 электромобилей Demio EV, они были хороши, но напрягал небольшой диапазон без подзарядки – менее 200 км.



Изучив дело, в 2013 году Mazda создала прототип, который получил небольшой роторный моторчик, тот самый «расширитель» диапазона, который почти удвоил этот диапазон. Модель назвали «Mazda2 RE Range Extender».



Колеса прототипа приводились в движение с помощью электрического двигателя, а 0,33-литровый 38-сильный роторный моторчик работал для того, чтобы перезаряжать батареи электрического двигателя, если они разряжались и поблизости не было места для перезарядки.



Поскольку роторный двигатель не мог отправлять мощность на колеса, Mazda2 RE не был гибридом, как Volt или Prius. Силовой агрегат Ванкеля, скорее, был бортовым генератором, который добавлял энергии аккумуляторам.



Смотрите также: Mazda официально подтвердила возвращение роторных двигателей в 2019 году



Такая же компактность и легкий вес, которые сделали ротор Ванкеля отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в новом качестве – расширяющего диапазон генератора на автомобиле, особенно том, который уже имеет электродвигатели и батареи, конкурирующие за пространство, и не может позволить себе много «лишнего» веса.



Роторные двигатели Мазда сделали себе репутацию в основном как моторы для спортивного автомобиля. В былые времена слухи об уникальных возможностях такого рода силовых агрегатов преодолели даже железный занавес СССР, где уже наши инженеры вносили и успешно интегрировали диковинные моторы в отечественные автомобили.



Наверное, будет не совсем правильно делать из такого легендарного двигателя всего лишь генератор для электромобиля. Но такова сегодняшняя реальность: время роторных моторов прошло, и его не получится вернуть обратно.

Роторный мотор должен быть забыт как страшный сон – Обзор – Autoutro.ru

Каждый раз, когда Mazda анонсирует новую модель, обязательно находится кучка неотесанных мужланов, которые заявляют, что этот автомобиль был бы на порядок лучше, если бы Mazda оснастила его роторным двигателем Ванкеля. Однако им следует знать: роторный мотор – это мусор!

У автомобильных инженеров нелегкая жизнь. Ну хотя бы потому, что это единственные люди, кроме третьеклассников, которые тратят деньги на транспортиры. Они всегда стараются создать что-то интересное, а в итоге получают насмешки нерадивых автожурналистов за то, что их творение не вызывает у тех мгновенную эрекцию.

Однако все это не оправдывает тот факт, что роторный мотор – это проклятый беспорядок, и любой человек, имеющий степень в автомобилестроении и продвигающий эту идею, должен быть уволен.

Вот как это чудо работает. В обычном поршневом двигателе поршни на коленвале двигаются вверх и вниз под действием выделяющейся энергии сгорания топливо-воздушной смеси. На протяжении долгих лет этот тип двигателя становился эффективнее, мощнее и экологичнее. Им питаются все – от Smart до Ferrari.

В роторном двигателе вместо поршней или чего-то подобного, имевшего смысл для человека с высшим образованием, расположен похожий на дорито поршень на эксцентриковом валу, который движется по эпитрохоиде. Он тоже функционирует под действием сгорания топливо-воздушной смеси, но врожденный недостаток дизайна подразумевает, что он жрет масло с аппетитом броненосца, которого полдня вращали в стиральной машине. К тому же он был создан нацистом!

NSU ro80

Но это еще не все. В запуске и выключении мотора тоже есть свои премудрости. Если вы выключите непрогретый двигатель, смело освобождайте себе ближайшие несколько часов, чтобы повозиться с залитыми свечами. К тому же срок службы этого двигателя можно сравнить с первым сервисным интервалом Honda Civic вашей тетушки.

Экономия топлива у этих машин на уровне огромных американских лайнеров 80-х годов, а крутящий момент примерно равен моменту плетеной корзины, упавшей со второго этажа.

Mazda RX-7

Это ненавистный двигатель, и его нужно забыть как лазерные диски. Он заслуживает лишь короткой статьи в энциклопедии, поскольку ни на что не повлиял и ни к какой эволюции не привел. Мы можем себе представить, как ответственные инженеры пожимали плечами после очередной провальной итерации ротора и сожалели о колоссально-бессмысленной трате кокаина.

Mazda RX-8

Не обманывайтесь восторженными фанатами на тематических форумах, ведь каждый владелец ротора знает, что значит просыпаться и задаваться вопросом, позволит ли сегодня эта груда хлама под капотом участвовать в транспортном потоке. Возьмите V8! Возьмите V6. Возьмите моторчик от машинки для гольфа. В конце концов вырвите пол в машине и толкайтесь голыми ногами по асфальту! Что угодно, но только не ротор!

Теперь, когда пар выпущен, нужно справедливости ради упомянуть хотя бы пару преимуществ. Итак, роторный двигатель имеет потрясающую удельную мощность. А еще он ровный, как крыло ангела. Удельная мощность важна, потому что роторный мотор будет меньше и легче поршневого с тем же уровнем мощности. То есть вы можете грамотнее использовать подкапотное пространство. Этот факт плюс легкость обеспечивают лучшую управляемость. Таким образом если преследуемая вами цель – управляемость, то ротор – отличный выбор. Кроме того, его плавность увлекает и заставляет вас выше крутить обороты. Это мотор, который любит работать под нагрузкой!

ВАЗ 2109-90. Экспериментальная серия с мощным роторным двигателем. Прокормить его могли только спецслужбы

Роторный двигатель на автомобиль.

Роторный двигатель внутреннего сгорания (или как его ещё называют роторно-поршневым, так как сам ротор выполняет роль поршня) был изобретён ещё в 1957 году прошлого века талантливыми инженерами Феликсом Ванкелем и Вальтером Фройде. Этот двигатель существенно отличается от обычного двигателя внутреннего сгорания. В этой статье мы подробно рассмотрим эти основные отличия, а так же преимущества и недостатки роторного двигателя перед обычным мотором, и почему всё таки РПД не так распространён, как обычный ДВС.

Основное отличие роторно-поршневого двигателя перед обычным поршневым, это отсутствие цилиндропоршневой группы, то есть поршней с кольцами, шатунов и цилиндров. Ну и самое главное — это отсутствие множества деталей механизма газораспределения, что позволило сэкономить на производстве около тысячи деталей!













Основная деталь такого двигателя — это ротор, имеющий форму треугольника (cм. фотографии и рисунок). И этот ротор, с помощью зубьев шестерни, входит в зацепление с шестерней другой детали, но неподвижной — статором. Принцип работы роторного двигателя можно посмотреть на видеоролике чуть ниже и он основан на том, что вершины треугольного ротора, при его вращении трутся по эпитрохоидальной (имеющей форму восьмёрки) и полированной внутренней поверхности картера (статора).

И при этом ротор своими гранями вершин отсекает при вращении переменные объёмы трёх камер (трёх камер потому, что у ротора три вершины, бывает и другое число, но три — самый распространённый вариант). Камеры образуются отсеканием вершинами ротора внутренней поверхности статора (при вращении ротора).

При вращении ротора получается, что ротор играет роль и поршня и клапанов при работе мотора. И такая уникальная конструкция позволяет осуществлять любой четырёхтактный цикл Отто, Стерлинга или Дизеля, и при этом не нужен отдельный механизм газораспределения с множеством деталей, который имеется в головке цилиндров обычного и хорошо известного нам ДВС.

А герметичность пар в роторном двигателе, достигается торцевыми и радиальными уплотнителями (пластинами), которые при работе ещё лучше прижимаются давлением газов, центробежной силой, а так же специальными плоскими пружинами.

К тому же благодаря отсутствию головки цилиндров с механизмом ГРМ, а так же отсутствию кривошипно-шатунного механизма (коленвала, шатунов) и самих цилиндров, роторно-поршневой двигатель получается очень компактным (см фото слева) и не занимает много места под капотом. Так ещё и кроме своей компактности, такие моторы имеют бóльшую мощность, чем обычные двигатели.













И у такого мотора гораздо меньше деталей, чем у привычного нам ДВС. Это хорошо видно на фото слева. И это далеко не все преимущества и подробнее о преимуществах РПД написано ниже.







Преимущества роторного двигателя.

• Меньшие габаритные размеры, чем у обыччного ДВС (примерно в полтора и даже в два раза). Это позволяет сделать машину более просторной и удобной для обслуживания.
• Бóльшая удельная мощность, при меньшем объёме камеры сгорания, чем у обычного ДВС. Это достигается благодаря тому, что однороторный мотор выдаёт мощность в течении трёх четвертей каждого оборота вала. А на знакомом нам обычном моторе, мощность выдаётся только в течении одной четверти оборота коленвала.
• Меньшее количество деталей (примерно около тридцати), а у обычного ДВС несколько сотен деталей.
• Способность развить большие обороты при отсутствии вибрации, так как нет кривошипно-шатунного механизма, который преобразует возвратно-поступательное движение поршней в вращательное.
• Низкий уровень вибрации, и мотор хорошо уравновешен.
• Отличные динамические показатели автомобиля с РПД, и на низкой передаче можно легко разогнаться более сотни км/ч.
• Ну и главный плюс, который я считаю вернёт эти моторы на дороги в будущем — это меньшая склонность к детонации, по сравнению с обычным ДВС. А значит можно использовать в качестве топлива не только бензин, но и водород — топливо будущего.

Так почему же такой двигатель не стал популярен у производителей автомобилей (исключение фирма Мазда) и до сих пор распространены обычные двигатели?. Чтобы ответить на этот вопрос, рассмотрим недостатки роторного-поршневого двигателя (РПД).

Недостатки роторного двигателя.

Кроме множества преимуществ, у РПД имеется ряд недостатков, из-за которых он не получил широкого распространения:

• Повышенный расход топлива, особенно на низких оборотах, по сравнению с обычным двигателем.
• Сложность производства, так как требуется очень большая точность изготовления трущихся пар и очень качественные сплавы (легированные стали). К тому же на производстве должны быть очень дорогие, сложные и точные металлообрабатывающие станки, так как фреза должна при обработке (например внутренней поверхности статора) следовать очень сложной траектории.
• Быстрый износ уплотнителей, так как площадь пятна контакта маленькая а обороты вала большие. А при износе уплотнителей, из-за прорыва газов повышается токсичность, резко теряется коэффициент полезного действия (КПД) двигателя и потеря мощности.
• Бóльшая склонность к перегреву, чем обычный ДВС. Из-за повышенного перегрева, даже бывают проблемы с воспламенением смеси в камере и чтобы улучшить воспламенение, на такие моторы устанавливают по две свечи зажигания на камеру. Две свечи ставят ещё и потому, что камера сгорания имеет вытянутую плоскую форму, и одной свечи в ней недостаточно.
• В большинстве регионов не возможность ремонта таких двигателей, так как нет ни адекватных специалистов, ни запасных частей.
• Более частая замена моторного масла, из-за того, что ротор соединяется с выходным валом через эксцентриковый механизм и получается большое давление между трущимися деталями. В добавок к этому ещё и большая температура приводит к быстрому износу двигателя, особенно если вовремя не поменять масло, а менять как я уже говорил, его надо чаще. Если же вовремя менять масло, уплотнители и делать капремонт, то ресурс РПД будет достаточно большим. А у некоторых двигателях японской фирмы Мазда, проработать РПД без поломок может около трёхсот тысяч км.

Устройство и более подробный принцип работы роторно-поршневого двигателя.

В роторном двигателе, как и в обычном ДВС вращение выходного вала (работа двигателя) происходит за счёт сгорания топливно-воздушной смеси. И так же как в привычном нам обычном двигателе, РПД имеет впускной канал, через который впрыскивается рабочая смесь, и имеет выпускной канал, через который выбрасываются отработавшие газы.

Но основное отличие состоит в том, что газы, образуемые при сгорании топлива, давят не на поршень (поршни), а на ротор, и от этого ротор передаёт вращение через зубья шестерни и эксцентрики на приводной вал. При этом сам ротор при этом выполняет и роль газораспределителя (как в двухтактном моторе, но не совсем), и делит внутренний объём картера на три отдельных камеры.





И в каждой камере в определённый момент происходит всасывание рабочей смеси, её сжатие, вспышка рабочей смеси и сам рабочий ход от расширения газов, ну и выпуск отработанных газов (четыре такта). Подробно это показано на рисунке слева и описано ниже.









1. Такт впуска. Всасывание рабочей смеси происходит в тот момент, когда соответствующая вершина ротора проходит через впускное отверстие в картере двигателя. А при дальнейшем движении ротора, объём соответствующей камеры увеличиваетс и создаётся разряжение, при котором рабочая смесь засасывается в камеру.
2. Такт сжатия. Далее при вращении ротора, впускное отверстие отсекается кромкой другой (следующей) вершины ротора, и одновременно объём камеры уменьшается, таким образом рабочая смесь сжимается и давление в камере увеличивается. Пик сжатия (наибольшего давления смеси) достигается в районе свечей зажигания.
3. Такт рабочий ход. В этот момент происходит разряд на двух свечах зажигания и соответственно вспышка сжатой рабочей смеси. От вспышки происходит сгорание и расширение продуктов горения, которые с силой толкают ротор, и от этого он проворачивается и вращает выходной вал.
4. Такт выпуска. Далее, при вращении ротора, кромка одной из вершин ротора проходит выпускное отверстие в картере, открывая его, и через это выпускное отверстие под давлением выходят отработанные газы. Далее первый ротор благодаря силе инерции, а так же благодаря действию второго ротора, работающего асинхронно первому ротору, продолжает своё вращение и подходит опять кромкой к впускному отверстию, для нового такта впуска, и всё повторяется заново.

Но как понял читатель из выше описанного, чтобы лучше сбалансировать РПД, а так же уменьшить вибрацию и предотвратить детонацию, применяют не один а два ротора (см. фото выше, где показан РПД в разобранном виде). А сам ротор (роторы) немного смещён (эксцентричен) от выходного вала, ось которого расположена строго по центру и передаёт вращение на вал как бы обкатывая его по кругу.

Передача вращения происходит воздействием шестерни ротора на шестерню вала (а шестерня вала находится внутри шестерни ротора), а передаточное число рассчитано так, что за один оборот ротора, вал совершает три оборота.

Основные детали роторно-поршневого двигателя. Главная деталь РПД это ротор, имеющий форму треугольника. Причем на каждой из трёх немного выпуклых плоскостей ротора, имеются выборки (углубления — см. фото), которые делаются на заводе для того, чтобы немного увеличить рабочий объём двигателя.

На каждой из трёх вершин ротора, вставлены уплотнительные пластинки, которые уплотняют сам ротор относительно внутренней поверхности картера двигателя, и делят внутреннюю полость картера на три камеры. Пластинки трутся о внутреннюю поверхность картера с большой скоростью и разумеется постепенно изнашиваются. Поэтому они вставлены в вершину ротора так, что бы по необходимости их можно было заменить новыми, взамен изношенных.

Так же с каждой стороны ротора (ближе к центру — см. фото) установлены уплотнительные кольца, которые герметизируют (отделяют) полость камер от картера. Ну и в самом центре ротора жёстко вмонтирована кольцевая шестерня (зубчатый венец), которая как бы обкатывается вокруг меньшей шестерни, закреплённой на валу двигателя, и передаётся вращение выходному валу.

Сам ротор (роторы) помещён в картер, а картер состоит из нескольких плит, которые плотно соединяются между собой, образуя несколько отсеков и разделяющие их стенки. Как правило разделительная стенка делит двигатель на две основные части (полости), в каждой их которых работает свой отдельный ротор (обычно в моторе два ротора).

Каждая полость имеет впускной и выпускной каналы, и сложную форму в виде восьмёрки, которую не так то просто выполнить при производстве. К тому же стенки должны быть изготовлены из очень твёрдого материала, иначе они быстро износятся, и от этого давление в камерах упадёт, и соответственно упадёт и мощность мотора.

Сам картер имеет с наружи двойную стенку (как блок обычного ДВС) для циркуляции между стенками охлаждающей жидкости системы охлаждения. А в центре картера имеются отверстия, в которые запрессованы подшипники, на которых висит вал мотора.

Вал роторного двигателя с виду похож на распределительный вал обычного ДВС (см. фото), так как имеет эксцентрики, похожие на кулачки распредвала обычного мотора. Вал изготовлен так, что эксцентрики расположены на нём в противоположных сторонах вала. И когда на эти эксцентрики при сборке будет насажены два ротора (насажены на подшипники скольжения), то роторы будут работать в противофазе, помогая друг другу в работе.

То есть работа двух роторов будет подобна работе двух поршней четвёртого и второго цилиндров обычного четырёхцилиндрового мотора — один из них в начальной стадии впуска рабочей смеси, а другой в стадии выпуска отработавших газов. И именно из-за того, что роторы сидят на эксцентриках вала, при вращении роторов в противофазе будет вращаться и вал РПД, передавая вращение на трансмиссию.

Ну а как же применение роторно-поршневого двигателя на автомобилях — есть ли смысл?

Первым автопроизводителем, который установил РПД на свой автомобиль ещё в конце 60-х годов прошлого века, была компания NSU (о их машине, двигателе и о машинах Мазда, смотрите интересный видеоролик под статьёй). А авто-производитель, которому удалось поставить такие двигатели на поток, применяя их на своих автомобилях — является всем известная японская Мазда.

РПД установленный на некоторые её машины, при рабочем объёме всего в 1,3 литра, способен развить мощность в 250 лошадей. Но и это ещё не всё, благодаря постоянному совершенствованию своих роторных моторов, им удалось существенно снизить расход топлива и масла, а главное снизить токсичность. Это позволило вывести автомобили с РПД на европейский рынок, который наиболее жёсткий к экологическим нормам.

К тому же в 1995 году был разработан новейший РПД, который назвали RENESIS, что означает новая жизнь роторного мотора. Этот мотор был впервые установлен на новый маздовский концепткар «Mazda RX-01″ и показал отличную динамику разгона. А улучшенный вариант такого мотора был установлен в 1999 году на спортивный концепткар «RX-EVOLV». Этот двигатель планируют устанавливать серийно на автомобиль «Mazda RX-8″.

Большая экономичность нового двигателя была достигнута за счёт применения более совершенных форсунок и использования боковых окон для выпуска отработанных газов. Так же были установлены усовершенствованные свечи зажигания, которые существенно улучшили полноту сгорания топлива.

К тому же выпускной коллектор был изготовлен с двойной стенкой, позволяющей повысить температуру выпускных газов и быстро прогревать каталитический нейтрализатор, даже при минусовой температуре окружающего воздуха. Ну и была усовершенствована система смазки с мокрым картером, и количество масла в картере было уменьшено вдвое, по сравнению с обычными РПД.Ну и кроме идеальной плавности работы нового мотора, был улучшен и звук выхлопа, который не описать, это нужно слышать.

Многие могут сказать, что несмотря на многие преимущества, технология производства таких двигателей довольно сложна и требует новейшего оборудования. Но ведь многие высокотехнологические детали, которые имеются сейчас на многих серийных машинах, когда то казались сложными и не практичными, и применялись только на спортивных машинах.

Например когда то и никасилевое покрытие цилиндров серийного двигателя, или вентилируемые тормозные диски, казались сложными, дорогими и трудновыполнимыми, а сейчас на большинстве серийных машин это обычное явление.

Сейчас ведутся работы по применению на таких двигателях водородного топлива, ведь роторный двигатель не склонен к детонации и способен работать на водороде, и скорей всего за РПД будущее, поживём — увидим.

Роторный двигатель.Принцип работы роторного двигателя.

 Роторный двигатель Феликса Ванкеля — уникальная разновидность двигателей, создан и более менее доведенный до ума в середине двадцатого века. В чем же уникальность роторно-поршневого двигателя Ванкеля? Ответ прост, при малых габаритах и рабочем объёме, в комплекте с простотой конструкции и значительно меньшем количестве деталей по сравнению с обычным поршневым двигателем, роторный двигатель выдаст мощность в 2-2.5 раза большую, нежели поршневой двигатель с тем же рабочим объёмом цилиндров. Однако, тут же возникает вопрос, раз роторный мотор такой простой и одновременно мощный, то почему он не получил широкого распространения.

В общем то вариантов довольно много, самый на мой взгляд вероятный ответ на данный вопрос кроется в событиях тогдашнего времени. В 70-х годах многие авто-концерны того времени попытались сделать ставку на роторный двигатель, ввиду его превосходящей мощности и простоты конструкции над традиционным ДВС того времени.

  Все возможно и было бы хорошо, и роторные двигатели возможно сейчас ставили бы как минимум на половину современных авто, если бы не одно НО, как всегда, куда ж без него. В общем в 1973 году началась война на Аравийском полуострове. К слову, в то время арабские страны были основными поставщиками нефти в Европу и Америку, и война вынудила их значительно сократить поставки ресурсов в страны нового и старого света, что повлекло за собой невероятное подорожание нефтепродуктов, и в том числе и бензина, на котором работал роторный двигатель. Но, почему не перестали выпускать стандартные ДВС? Да потому, что в роторном двигателе всегда имеется огромный табун лошадей, который нужно кормить, короче РПД слишком много жрал, содержать его в то время было очень не выгодно, поэтому компании, вложившие деньги в разработки и производство роторных двигателей потерпели крах и понесли колоссальные убытки, машины с большим расходом топлива оказались совсем не востребованы на рынке. Производители отказались от прожорливого роторного двигателя в пользу более экономичного поршневого варианта.
  Однако все же нашлись приверженцы роторного двигателя — авто-концерн Mazda встал на путь самурая и продолжил проводить исследования и совершенствование двигателя Ванкеля, подобно тому, как однажды Subaru не отказались от использования оппозитных двигателей, которые на сегодняшний день являются главной фишкой этой марки. Инженеры мазды тоже даром времени не теряли и также имели свои разработки в области РПД. Это позволило им создать роторный двигатель 13b-REW с системой твин-турбо, мощностью 350 л.с, который устанавливался в автомобили Mazda RX7, в процессе эксплуатации двигатель зарекомендовал себя достаточно хорошо, но один непобедимый недостаток, свойственный РПД у него всё же остался,это большой расход топлива. Далее маздисты воткнули роторник в следующую модель Mazda RX8, но в ней заметно сократили табун под капотом с 350 л.с до 200, уменьшив рабочий объём до 1.3 литра. Ну где вы видели ДВС объёмом 1.3 с мощностью 200 л.с.? Это позволило сократить расход топлива и вывести модель на более конкурентно-способный уровень. Про попытку воткнуть РПД в жигуляторы думаю писать не стоит, инженеры купили авто с РПД у немцев и тупо скопировали двигатель. В результате ничего хорошего из этого не получилось.


Принцип работы и устройство роторного двигателя. Принцип работы роторного двигателя разительно отличается от поршневого. Прежде всего это связано с его конструктивными особенностями. Трудно выделить главную особенность этого двигателя, начну пожалуй с самого ротора. Ротор — является в данном типе двигателя и поршнем и шатуном, то есть весь кривошипно-шатунный механизм сводится только к ротору и валу-эксцентрику, которые и превращают энергию топлива во вращательные движения вала. Происходит это все в блоке, который является и камерой сгорания и газораспределительным механизмом. В нем происходят все такты работы ДВС, начиная с впуска и заканчивая выхлопом. Внутри блок имеет форму некой капсулы, но это не совсем так, эта форма имеет геометрическое научное название — эпитрохоида (блять). Установленный на валу ротор, крепко сцеплен с зубчатым колесом, которое соединено с неподвижной шестернёй, название которой — статор. Размер ротора значительно больше, нежели статор, несмотря на это, вокруг шестерни свободно вращается ротор с зубчатой шестерней. Каждый из концов треугольного ротора движется по внутренней поверхности блока, отсекая определенное количество пространства в блоке благодаря трём клапанам. Функцию поршневых колец в роторном двигателе выполняют радиальные и торцевые уплотнительные пластины, которые прижимаются к стенкам блока-цилиндра центробежными силами, ленточными пружинами и давлением газа. Двигатель ванкеля лишен сложного механизма газораспределения, это значительно упрощает конструкцию роторного двигателя по сравнению с традиционным, также отсутствие многих деталей КШМ традиционного двигателя позволяет вырабатывать большую мощность за счет отсутствия потерь на трение. За один полный оборот ротора, в двигателе проходит три полных рабочих цикла. Чуть не забыл, почему он много жрет, потому что камера сгорания в момент такта сжатия получается весьма длинной и топливо не успевает догорать полностью, для борьбы с этим явлением на роторные моторы ставят по две свечи зажигания, которые срабатывают по очереди одна за другой, воспламеняя топливную смесь с двух сторон. Такие меры весьма улучшили показатели роторников в плане экономичности и выдаваемой мощности.

  В общем все это очень хорошо звучит, но что же представляет из себя роторный двигатель в реальной жизни. На самом же деле по всему свету довольно много авто с роторными моторами времен 60-80х годов, многие на ходу и хранятся где то в музеях или частных коллекциях, еще больше гниют или уже сгнили на свалках. Стоит взглянуть на владельца авто с роторным двигателем, который мотор перегрел и носится по городу в поисках спецов и запчастей, всплывают все недостатки этого вида двигателей. Самое страшное для РПД на той же мазде рх8 это перегрев. Стоит один раз перегреть такой мотор и отремонтировать его будет потом очень сложно,так как запчасти стоят довольно недешево и ехать будут из Японии.В большинстве случаем при ремонте РПД бракуется и сам ротор и блок, на котором образовались задиры от поплавившегося металла. Многие в этом случае заказывают новый мотор, так как стоить он буден примерно так же как и ремонт старого двигателя. Поэтому некоторые мечтают сменить роторник на традиционный поршневой ДВС, однако, есть и фанаты, которые его ни на что не променяют.

Как работают роторные двигатели | HowStuffWorks

Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели. Но в роторном двигателе это делается совершенно по-другому.

Этот контент несовместим с этим устройством.

Если вы посмотрите внимательно, вы увидите, что лепесток смещения на выходном валу вращается три раза за каждый полный оборот ротора.

Сердце роторного двигателя — это ротор. Это примерно эквивалент поршня в поршневом двигателе. Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от центральной линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала. Когда ротор вращается внутри корпуса, он толкает лепесток по узким кругам, поворачивая три раза на за каждый оборот ротора.

По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер.Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.

Впуск

Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие. В момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму. Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.

Когда пик ротора проходит через впускной канал, эта камера закрывается и начинается сжатие.

Сжатие

По мере того, как ротор продолжает движение вокруг корпуса, объем камеры становится меньше, и топливно-воздушная смесь сжимается. К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму. Это когда начинается горение.

Сгорание

Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка.Когда свечи зажигания воспламеняют топливно-воздушную смесь, давление быстро растет, заставляя ротор двигаться.

Давление сгорания заставляет ротор перемещаться в направлении увеличения объема камеры. Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.

Выхлоп

Как только пик ротора проходит через выхлопное отверстие, газообразные продукты сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускной канал, и весь цикл начинается снова.

Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора будет три такта сгорания. Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, а это означает, что на каждый оборот выходного вала приходится один ход сгорания.

Как работают роторные двигатели | HowStuffWorks

Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели. Но в роторном двигателе это делается совершенно по-другому.

Этот контент несовместим с этим устройством.

Если вы посмотрите внимательно, вы увидите, что лепесток смещения на выходном валу вращается три раза за каждый полный оборот ротора.

Сердце роторного двигателя — это ротор.Это примерно эквивалент поршня в поршневом двигателе. Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от центральной линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала. Когда ротор вращается внутри корпуса, он толкает лепесток по узким кругам, поворачивая три раза на за каждый оборот ротора.

По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер.Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.

Впуск

Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие. В момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму. Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.

Когда пик ротора проходит через впускной канал, эта камера закрывается и начинается сжатие.

Сжатие

По мере того, как ротор продолжает движение вокруг корпуса, объем камеры становится меньше, и топливно-воздушная смесь сжимается. К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму. Это когда начинается горение.

Сгорание

Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка.Когда свечи зажигания воспламеняют топливно-воздушную смесь, давление быстро растет, заставляя ротор двигаться.

Давление сгорания заставляет ротор перемещаться в направлении увеличения объема камеры. Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.

Выхлоп

Как только пик ротора проходит через выхлопное отверстие, газообразные продукты сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускной канал, и весь цикл начинается снова.

Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора будет три такта сгорания. Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, а это означает, что на каждый оборот выходного вала приходится один ход сгорания.

Как работают роторные двигатели | HowStuffWorks

Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели. Но в роторном двигателе это делается совершенно по-другому.

Этот контент несовместим с этим устройством.

Если вы посмотрите внимательно, вы увидите, что лепесток смещения на выходном валу вращается три раза за каждый полный оборот ротора.

Сердце роторного двигателя — это ротор.Это примерно эквивалент поршня в поршневом двигателе. Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от центральной линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала. Когда ротор вращается внутри корпуса, он толкает лепесток по узким кругам, поворачивая три раза на за каждый оборот ротора.

По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер.Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.

Впуск

Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие. В момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму. Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.

Когда пик ротора проходит через впускной канал, эта камера закрывается и начинается сжатие.

Сжатие

По мере того, как ротор продолжает движение вокруг корпуса, объем камеры становится меньше, и топливно-воздушная смесь сжимается. К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму. Это когда начинается горение.

Сгорание

Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка.Когда свечи зажигания воспламеняют топливно-воздушную смесь, давление быстро растет, заставляя ротор двигаться.

Давление сгорания заставляет ротор перемещаться в направлении увеличения объема камеры. Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.

Выхлоп

Как только пик ротора проходит через выхлопное отверстие, газообразные продукты сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускной канал, и весь цикл начинается снова.

Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора будет три такта сгорания. Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, а это означает, что на каждый оборот выходного вала приходится один ход сгорания.

Как работает роторный двигатель?

► Как работает двигатель Ванкеля
► Чем они отличаются от 4-тактного
► Почему они возвращаются

Подобно более обычным бензиновым двигателям, роторный двигатель использует топливо, воспламеняемое искрой для выработки энергии, но, помимо этого, он во многом отличается от обычного автомобильного двигателя; в первую очередь, как он берет расширяющиеся газы и тепло сгорания и превращает их в движение, чтобы толкать вашу машину.

Как работает роторный двигатель?

В нормальном двигателе сгорание действует на набор поршней, которые производят линейное движение внутри цилиндров двигателя. Поршни поднимаются и опускаются, как ноги велосипедиста-толкателя, и прикреплены к коленчатому валу, который является компонентом, преобразующим это движение вверх и вниз в круговое движение, приводящее в движение колеса.

В роторном двигателе все основные внутренние компоненты вращаются в основном круговыми движениями, поэтому это более простой и эффективный способ передачи энергии от сжигания бензина до вращения колес.Таким образом, роторный двигатель имеет меньше движущихся частей, он меньше, легче и мощнее для своей вместимости.

В то время как Mazda, без сомнения, является чемпионом по роторным двигателям, японский бренд — не единственный производитель, который баловался этой идеей.

Также, как и в обычных поршневых двигателях, роторная компоновка роторного двигателя может быть продублирована для увеличения мощности и мощности. Большинство роторных моделей было «сдвоенным» ротором, но Mazda создала версии с тремя и четырьмя роторами.

Однако, как и следовало ожидать, у этой гениальной идеи есть недостатки.

Запечатанная судьба

Во-первых, изнашиваются специальные уплотнения (иногда их называют торцевыми, концевыми или верхними уплотнениями), которые помогают создавать сжатие, необходимое для горения. Когда это происходит, роторные двигатели начинают терять мощность и также могут сжигать масло. Замена уплотнителей — большая работа.

Выбросы и экономика

В то время как характеристики мощности роторного двигателя очень хороши, они не так хороши, когда дело доходит до экономии топлива, и влияние на выбросы также отрицательно.Турбонаддув и каталитические нейтрализаторы в последних разработках помогли в некоторой степени, но не настолько, чтобы сохранить принцип с сегодняшними строгими правилами.

Абсолютная мощность

В то время как роторный двигатель со свободными оборотами делает автомобили, приводимые в движение им, увлекательными и увлекательными, это достигается за счет низкой мощности и особенно крутящего момента. Эта уникальная производительность ограничивает двигатель для конкретных приложений и в основном для спортивных автомобилей.

Многие автопроизводители возились с роторными двигателями, но только Mazda начала их массовое производство.И когда это произошло в 1960-х и 1970-х годах, низкая надежность роторного двигателя чуть не поставила компанию на колени. Но современные технологии и материалы означают, что у роторного двигателя может быть будущее, и если вы когда-либо ездили на нем, вы поймете, насколько они восхитительно плавные и полные характера.

Что дальше?

С тех пор, как Mazda прекратила выпуск RX-8 в 2012 году, автомобили с роторным двигателем долгое время не выпускались, казалось, что так и останется из-за присущих роторным конструктивным недостаткам.

Однако Mazda недавно подтвердила, что возродит культовый роторный двигатель и что она нашла способы решить свои инженерные задачи.

Детали по-прежнему очень легкие, и модель, знаменующая возрождение, еще не объявлена, но вы, возможно, снова сможете путешествовать с помощью этого необычного силового агрегата.

Проблема с роторными двигателями: инженерное объяснение

Высокая мощность в крошечном, простом и легком корпусе.В роторном двигателе Ванкеля есть что любить, но недостаточно, чтобы поддерживать его жизнь. Давайте посмотрим, что пошло не так

Они компактные, мощные и производят потрясающий шум. Так почему же роторные двигатели так и не стали популярными, и почему от этой концепции почти отказался один производитель, который ее поддерживал? Давайте проведем вас через это.

NSU Spider 1964 года был первым серийным автомобилем в мире, у которого задние колеса плавились под действием роторного двигателя Ванкеля. Автомобильный дебют Ванкеля готовился десятилетиями, хотя срок его службы был относительно коротким, и он закончился выпуском Mazda RX-8 2011 года. Это приводит нас к нескольким вопросам:

1. Как работает роторный двигатель?
2. Какие преимущества у этого двигателя? (Зачем это было сделано?)
3. Какие недостатки есть у двигателя? (Почему он умер?)

1.Как работает роторный двигатель?

Процесс роторного двигателя очень похож на то, что происходит в традиционном поршневом цилиндровом двигателе. Отличие в том, что вместо поршней здесь ротор треугольной формы, а вместо цилиндров — корпус, напоминающий овал.

Всасывание

По мере того, как ротор перемещается внутри корпуса, небольшой воздушный карман расширяется в больший, создавая тем самым вакуум.Этот вакуум поступает во впускные каналы, из которых воздух и топливо затем всасываются в камеру сгорания.

Сжатие

Ротор продолжает вращаться, сжимая топливно-воздушную смесь по плоской стороне корпуса ротора.

1 МБ

Благодарю Итана Смейла за эпический GIF!

Мощность

Две свечи зажигания используются для зажигания топливовоздушной смеси, помогая ускорить процесс сгорания и обеспечить сгорание большей части топлива, и это заставляет ротор продолжать вращаться.

Выхлоп

Подобно такту впуска, ротор перемещается до тех пор, пока не станут доступны выпускные отверстия, а затем выхлопные газы под высоким давлением вытесняются наружу, когда ротор закрывается из корпуса.

Важно понимать, что в отличие от поршневого цилиндрового двигателя в одном корпусе ротора все эти события происходят почти одновременно. Это означает, что при всасывании одной части ротора также происходит рабочий такт, что приводит к очень плавной подаче мощности и большому количеству мощности в небольшом корпусе.

2. Какие преимущества дает двигатель Ванкеля?

Удельная масса

Одним из самых больших преимуществ роторного двигателя был его размер. Двигатель 13B Mazda RX-7 занимал около одного кубического фута объема, но вырабатывал значительную мощность для своих небольших размеров.

Меньше движущихся частей

Часто в инженерии самое простое решение оказывается одним из лучших. Роторный двигатель резко сокращает количество деталей, необходимых для сгорания, при этом всего три основных компонента вращаются в двухроторном двигателе.

Плавная и высокая частота вращения

Роторный двигатель не имеет возвратно-поступательной массы, как клапаны или поршни в традиционном двигателе.Это приводит к невероятно сбалансированному двигателю с плавной подачей мощности и способности развивать высокие обороты, не беспокоясь о таких вещах, как клапан-поплавок.

3.

Почему умер роторный двигатель?

Mazda RX-8 2011 года стала последним серийным автомобилем с ротором Ванкеля 1.3-х литровый Ренезис. Независимо от того, соответствовал ли RX-8 названию роторного двигателя, мы все прослезились из-за потери этого инновационного и уникального подхода к внутреннему сгоранию. Что нанесло последний удар? RX-8 не соответствовал нормативам выбросов Евро 5, и поэтому после 2010 года он больше не мог продаваться в Европе. Хотя в штатах он оставался законным, продажи значительно упали, поскольку модель существует с 2004 года.

Какие недостатки у поворотной конструкции?

Всего три основных движущихся части в двухроторном двигателе Ванкеля

Низкий тепловой КПД

Из-за длинной камеры сгорания и уникальной формы тепловой КПД двигателя был относительно ниже по сравнению с поршневыми аналогами. Это также часто приводило к выходу несгоревшего топлива из выхлопных газов (отсюда тенденция роторных двигателей к обратному воспламенению, что, очевидно, столь же круто, сколь и неэффективно).

Burn Baby Burn

Роторный двигатель по своей конструкции сжигает масло. Во впускном коллекторе есть масляные распылители, а также форсунки для распыления масла непосредственно в камеру сгорания. Это не только означает, что водитель должен регулярно проверять уровни масла, чтобы поддерживать надлежащую смазку ротора, но также означает, что из выхлопной трубы выходит больше вредных веществ.А окружающая среда ненавидит плохое.

Это отверстие в корпусе — это то место, куда непосредственно впрыскивается масло во время впускного «такта» двигателя.

Уплотнение ротора

Еще одна проблема, которая также может повлиять на выбросы: сложно герметизировать ротор, когда он находится в очень разных температурах.Помните, что всасывание и сгорание происходят одновременно, но в очень разных местах корпуса. Это означает, что верхняя часть корпуса относительно холодная, а нижняя часть намного горячее. С точки зрения герметичности это проблематично, поскольку вы пытаетесь создать уплотнение «металл-металл» с металлами, которые работают при существенно разных температурах. Использование рубашек для охлаждающей жидкости, чтобы помочь выровнять тепловую нагрузку, эту проблему можно уменьшить, но никогда полностью не уменьшить.

Выбросы

Если сложить все вместе, ротор погаснет. Сочетание неэффективного сгорания, внутреннего сгорания масла и проблем с герметизацией приводит к тому, что двигатель не может конкурировать с сегодняшними стандартами по выбросам или экономии топлива.

Чем отличается RX-8 от конкурентов?

Печально известное верхнее уплотнение ротора RX-7 13B

В моем видео, описывающем недостатки RX-8, зрители справедливо отметили, что я сравнивал автомобили 2015 модельного года с моделью 2011 года с точки зрения экономии топлива, что было несправедливо со стороны Mazda.Давайте исправим это неправильно, используя RX-8 первого года выпуска.

Автомобиль	Объем двигателя	Масса	Мощность	MPG Общий рейтинг
2004 Mazda RX-8	1. 3л Ванкель	3053 фунтов (1385 кг)	197-238 л.с. (авто / человек)	18 миль на галлон (13 л / 100 км)
2004 VW GTI	1,8 л I4	2934 (1330 кг)	180 л.с.	9,8 л / 100 км (24 миль на галлон)
2004 Корвет	5,7 л V8	3214 фунтов (1458 кг)	350 л.с.	20 миль на галлон (11.8 л / 100 км)

Как вы можете видеть выше, RX-8 не очень хорош с точки зрения экономии топлива. Corvette со значительно более мощным двигателем, мощностью на 47 процентов и массой на 5 процентов по-прежнему обеспечивает на 11 процентов большую экономию топлива. Также стоит упомянуть, что это был первый год выпуска модели RX-8, в то время как двигатели Corvette и GTI использовались с предыдущих лет.Проще говоря, о RX-8 нельзя сказать ничего хорошего с точки зрения экономии топлива. Хотя покупатель не обязательно может рассматривать это как отрицательный момент, без учета выбросов нет автомобиля, который можно было бы купить.

Стоит отметить, что с момента первоначальной публикации этой статьи Mazda объявила, что вернет роторные двигатели, но только в качестве небольших расширителей запаса хода в электромобилях. Другими словами, ничего, что не взорвется.

Что такое роторный двигатель и почему нацисты изобрели верхние уплотнения?

Вы перестали пускать слюни, как собака Павлова? Я уверен, что нет.Но просмотр этого видео, на котором Mazda демонстрирует безумную гонку 787 в Ле-Мане, передаёт лишь небольшую часть гоночной родословной этого ротора.

На протяжении многих лет Mazda использовала двух-, трех- и четырехроторные роторные двигатели для ряда различных приложений, включая гоночные спортивные автомобили высшего уровня IMSA, прототипы, такие как автомобили 767 и 787, автомобили с открытыми колесами и секретный прототип ралли Группы B с двухроторным RX-7 со скоростью 11000 об / мин. Первая роторная победа Mazda произошла в 1972 году, когда двухроторный спортивный автомобиль RX-2 выиграл гонку IMSA RS в Лайм-Рок-парке.

Mazda добилась успеха в своей серии RX, выиграв гонки с RX-2, RX-3 и RX-7. А с появлением RX-7 он продолжил победную серию, вырвав подиум в своем классе на протяжении 10 лет на гонках 24 часа Дайтоны. Он также выигрывал чемпионат IMSA Grand Touring Championship Under 2 Liters каждый год в период с 1980 по 1987 год.

Однако наибольшая известность ротора в гонках пришлась на 1991 год, когда прототип гоночного автомобиля 787B с четырьмя роторами, показанный на видео выше, безоговорочно выиграл 24 часа Ле-Мана. Mazda стала не только первым и единственным роторным двигателем, выигравшим знаменитую гонку, но и первым японским конструктором, выигравшим эту гонку. Аккуратный!

Какие модели в настоящее время оснащены ротором?

Нет. Mazda держала его в живых столько, сколько могла, но его исключили из модельного ряда в 2012 году, когда RX-8 был снят с производства. Mazda заявляет, что возвращает роторный двигатель, хотя он будет использоваться в качестве расширителя диапазона в одном из будущих гибридных автомобилей компании. Не совсем триумфальное возвращение легендарного двигателя.

Научитесь водить свой роторный с помощью Skip Barber Racing School

Изучить поведение, причуды и индивидуальность вашего автомобиля можно самостоятельно, но не на пустом месте. Пропущенная точка торможения или фиксация цели на том дереве может означать погнутый бампер или серьезные медицинские счета. Зачем рисковать, если вы можете безопасно научиться водить свой роторный автомобиль у профессионалов школы вождения Skip Barber Race Car?

Drive стал партнером легендарной школы гонок Skip Barber, чтобы гарантировать, что при первом включении зажигания вы не полетите в канаву.

Часто задаваемые вопросы о роторном двигателе

У вас есть вопросы, У Drive есть ответы!

Q: Почему Иисус ненавидит ротари?

A: Их используют исключительно грешники. Слава сатане!

Q: Хорошо, но может ли роторный двигатель работать на дизельном топливе?

A: Роторный двигатель может работать на нескольких различных видах топлива, включая дизельное топливо, этанол, метанол, спирт и старый бензин. Он не потечет на слезах, собранных после похода к механику.

Q: Итак, сколько оборотов в минуту может вращаться роторный двигатель?

A: Все.

Q: Но на самом деле.

A: Большинство уличных роторных машин развивают скорость около 8000–8500 об / мин. Однако гоночные двигатели, подобные упомянутым выше, будут иметь частоту вращения выше 10 000 об / мин.

Q: Тогда сколько уплотнений вершины имеет роторный двигатель?

A: Три на ротор.

Q: Боюсь спросить, но сколько стоит починка уплотнений апекса?

A: Начните с того, что дайте механику 2000 долларов, а затем будьте готовы раскошелиться на многие тысячи после этого, пока вы не станете бедным и живете в фургоне у реки.

Интересные факты о поворотных устройствах

Вы знаете, что вам нужно больше фактов о поворотных устройствах!

• Кто-то построил крошечный прозрачный ротор, который вращался до 18 000 об / мин.
• Mazda когда-то построила двигатель NA Miata с роторным двигателем, который использовал водород в качестве источника топлива! Он, очевидно, не взлетел.
• RX-7 был первым серийным автомобилем с последовательным двойным турбонаддувом.
• Кто-то однажды взял роторный двигатель и заменил его на Ferrari 456 GT.
• Suzuki когда-то построил и продал роторный мотоцикл под названием RE5, и легендарный дизайнер Джорджетто Джуджаро усовершенствовал его стиль.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с редакторами

The Drive !

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Роторный двигатель Mazda Wankel

| Как работает роторный двигатель

Мы не видели последнего вращающегося треугольника.

Еще в марте Мартин тен Бринк, вице-президент Mazda Motor Europe по продажам и обслуживанию клиентов, повсюду зажигал редукторы, когда он сказал голландскому изданию автомобильных новостей ZERauto, что роторный двигатель Ванкеля вернется в производство.

В частности, тен Бринк сказал, что роторный двигатель может стать расширителем запаса хода для электромобиля в 2019 году, и пока это всего лишь слухи. Mazda Motor of America не будет обсуждать и подтверждать комментарии десяти Бринка, сообщая нам только, что «Mazda не объявила о каких-либо конкретных продуктах с роторным двигателем в настоящее время.Однако Mazda продолжает работать над технологиями роторных двигателей ».

Так что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть иначе?

Как это работает

Getty Images

Роторный двигатель — это бочкообразный двигатель внутреннего сгорания, в котором отсутствуют многие основные детали, которые можно найти в обычном поршневом двигателе.Во-первых, нет поршней, которые поднимаются и опускаются. Скорее округло-треугольные роторы — чаще всего два, но иногда один или три — вращаются вокруг вала через полый цилиндр.

Топливо и воздух закачиваются в пространства между сторонами роторов и внутренними стенками ствола, где они воспламеняются. Быстрое расширение взрывающихся газов вращает роторы, генерируя таким образом энергию. Роторы выполняют ту же задачу, что и поршни в поршневом двигателе, но с гораздо меньшим количеством движущихся частей, что делает роторный двигатель легче и меньше, чем поршневой двигатель эквивалентного рабочего объема.

Базовая конструкция — вековая. Сам Феликс Ванкель был немецким инженером, который в 1920-х годах придумал свою версию роторного двигателя. Однако, поскольку он был занят разжиганием войны от имени нацистской партии, у него не было возможности развить свое видение слишком далеко до 1951 года, когда немецкий автопроизводитель NSU пригласил его разработать прототип.

Сложная конструкция Ванкеля фактически проиграла более простому прототипу, разработанному инженером Ханнсом Дитером Пашке, которого NSU также пригласил, чтобы попытаться раскрыть оригинальную концепцию Ванкеля.Двигатель Пашке — это двигатель, которым Mazda станет обладать и станет лидером в 21 веке. Таким образом, современный Ванкель — это не совсем Ванкель.

Getty Images

Если оставить в стороне проблемы, то Ванкель — это наиболее распространенная и успешная конструкция роторного двигателя, и единственная, которая была запущена в серийное производство. Еще в начале 60-х у NSU и Mazda было дружеское совместное соревнование по продаже первого автомобиля с двигателем Ванкеля, поскольку они исправляли недостатки незрелого дизайна.NSU был первым, кто вышел на рынок в 1964 году, но в течение следующего десятилетия он разрушил свою репутацию, поскольку частые отказы двигателей снова и снова отправляли владельцев в магазин. Вскоре нередко можно было найти NSU Spider или Ro 80 с тремя или более двигателями.

Проблема заключалась в уплотнениях на вершине — тонких полосах металла между концами вращающихся роторов и корпусами ротора. НГУ сделал их из трех слоев, что привело к неравномерному износу, сделавшему их гранатометами. Mazda придумала уплотнения вершины, сделав их из одного слоя, и представила свой Wankel в роскошном спортивном автомобиле Cosmo 1967 года.

В начале 70-х Mazda представила себе целую линейку автомобилей с двигателями Ванкеля, мечту, которая была разбита нефтяным кризисом 1973 года. Но роторный двигатель стал единственной силовой установкой для трех поколений спортивных Mazda RX-7 с 1978 по 2002 год, когда двигатель Ванкеля почитали и осуждали.

Любил и ненавидел

Популярная механика

Редукторы

любят ротор отчасти потому, что он другой.Автолюбители всегда питали слабость к двигателю, который, если не считать внутреннего сжигания бензина, едва ли похож на обычный поршневой двигатель. Роторный двигатель выдает мощность линейно до 7000 или 8000 об / мин, в зависимости от характеристик двигателя, и этот плоский диапазон мощности отличает его от поршневых двигателей с оптимальным числом оборотов, которые слишком часто выдают мощность на высоких оборотах, чувствуя себя бессильно на низких оборотах.

Автопроизводителям также понравился поворотный механизм за его плавность. Роторы, вращающиеся вокруг центральной оси, обеспечивают незначительное отсутствие вибрации по сравнению с поршневым двигателем, у которого движение поршня вверх-вниз более резкое.Но необычный двигатель — это незнакомое животное, поэтому поляризующий Ванкель также вызывает свою долю ненависти среди автолюбителей и механиков. Это простой дизайн — без ремня ГРМ, без распределительного вала, без коромысел — но незнакомость порождает недоверие, а у Ванкеля есть причуды, требующие внимания.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Роторный двигатель сжигает масло по своей конструкции, закачивая небольшое количество моторного масла в камеры сгорания для смазки роторов, создавая обычный поток синего дыма, вырывающийся из выхлопной трубы, когда вы заводите машину.Честно говоря, людей это пугает — синий дым выхлопных газов является сигналом бедствия, когда исходит от поршневого двигателя.

Роторы также предпочитают минеральное масло синтетическому, и их конструкция означает, что вам необходимо периодически доливать масло, потому что двигатель постоянно его потребляет. Эти верхние уплотнения, как правило, не прослужат долго, прежде чем их потребуется заменить. Восстановление Ванкеля на пробеге 80 000–100 000 миль является обычным делом, и раньше, чем большинство поршневых двигателей требует такой кропотливой работы.

Современные водители также наиболее чувствительны к другим недостаткам роторного двигателя, более низким выбросам и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед ее выпуском.Для RX-8 Mazda решила эти проблемы, разместив выхлопные отверстия по бокам камер сгорания. Выбросы топлива также стали строже с годами. Это одна из причин, по которой RX-8, последний автомобиль с двигателем Ванкеля, поступил в продажу в 2002 году и был снят с производства в 2012 году.

Время для второго поворота

Вернемся к слухам вице-президента Mazda Мартейна тен Бринка о том, что Mazda может использовать какой-нибудь роторный двигатель в качестве расширителя запаса хода для электромобиля. В этом есть смысл. Еще в 2012 году Mazda сдала в аренду 100 электромобилей Demio EV в Японии, но небольшой запас хода в 124 мили был болезненным моментом.Итак, в 2013 году Mazda создала прототип, который включал в себя поворотный расширитель диапазона, чтобы почти удвоить этот диапазон, и назвала его Mazda2 RE Range Extender (Mazda2 — это то, что Demio называют за пределами Японии). Колеса прототипа приводились в движение электродвигателем, а 0,33-литровый 38-сильный роторный двигатель раскручивался для подзарядки аккумуляторных батарей электродвигателя, если они разряжались, а поблизости негде было подзарядить.

Поскольку роторный двигатель не мог приводить в движение колеса, Mazda2 RE не была гибридом, как Volt или Prius.Ванкель был скорее бортовым генератором, который увеличивал дальность действия автомобиля. Та же компактность и легкий вес, которые сделали Wankel отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в качестве генератора с увеличенным запасом хода на автомобиле, особенно на том, у которого уже есть электродвигатели и батареи, конкурирующие за пространство и Не позволяйте себе набирать лишний вес. Но концепция расширителя запаса хода не попала в производство, а Mazda не продала электромобили после тех 100 электромобилей Demio.

Тем не менее, роторный двигатель заработал свою репутацию в основном как двигатель спортивного автомобиля, а не как генератор, приводимый в движение электродвигателями. Пока ходят слухи о возрождении роторного типа, автолюбители будут мечтать об этом суетливом, причудливом двигателе, который снова приводит колеса в крутую, крутую поездку.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

.
