Селектор АКПП- Виды селекторов. Ремонт. Датчик. Защита от переключения
Селектор автоматической коробки передач является не менее важным элементом, чем рычаг переключения передач на МКПП. Фактически, данное устройство позволяет водителю управлять коробкой, то есть включать основные и дополнительные режимы АКПП с учетом тех или иных условий.
Как правило, селектор АКПП выполнен в виде рычага, который может располагаться на центральном тоннеле или ближе к рулевой колонке. Параллельно встречаются и отдельные кнопки для дополнительных режимов работы автомата.
При этом также существуют модели авто, где привычный рычаг полностью отсутствует. Далее мы рассмотрим, какие бывают типы селекторов коробки автомат, а также какие неисправности, связанные с указанным элементом, могут возникать в процессе эксплуатации.
Разновидности селекторов АКПП

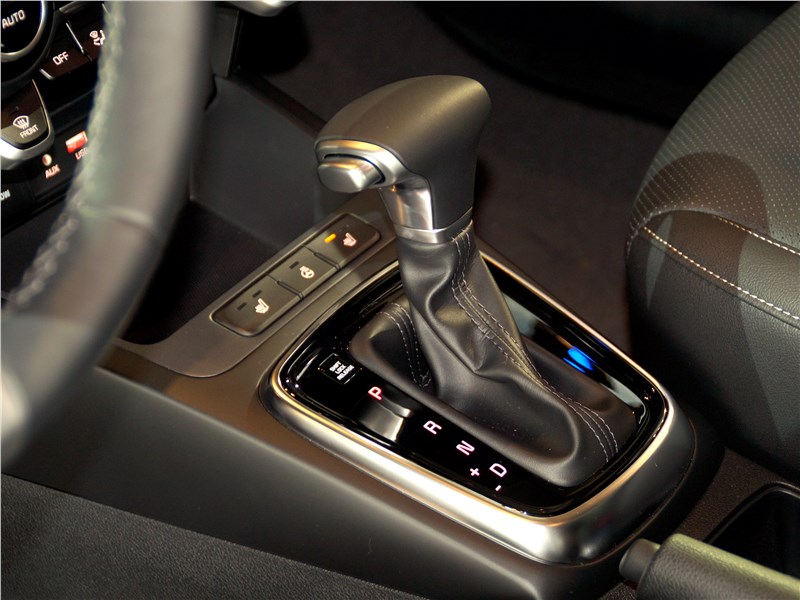

Что такое селектор АКПП и где он расположен. Внешне селектор напоминает рычаг переключения скоростей в механической коробке с дополнительными кнопками.
Селектор переключения передач АКПП отличается отсутствием бокового движения влево/вправо, он может перемещаться только вверх/вниз.
В зависимости от конструкции рычага управления и интерьера салона, производители располагают рычаг переключения передач в различных местах. Согласно расположению,селекторы АКПП подразделяются на следующие типы:
- Подрулевой тип.
- Кнопочный, расположенный на панели приборов.
- Напольный.
Дополнительное оборудование
Главным вспомогательным устройством АКПП является датчик положения селектора АКПП. Он нужен для того, чтобы отображать включенную передачу на приборной панели.
Как и все устройства автомобиля, этот датчик имеет свойство ломаться. Поломки зачастую происходят по причине того, что нет защитного кожуха этого устройства. Из-за этого в датчик попадает пыль, мусор, а иногда и вода, в результате чего, он не может считывать показания с селектора.
Из-за того, что датчик не может показывать положение рычага, автоматическая коробка переключения передач может переключиться в аварийный режим.
Ремонту такой датчик не подлежит, его в любом случае придется заменить. Для того, чтобы заменить датчик, его нужно сначала купить. Приобрести нужный датчик можно в Интернете или в ближайшем автомобильном магазине. Заменить его можно самостоятельно или в автосервисе.
Для того, чтобы правильно заменить датчик, который отвечает за определение включенной передачи, на свой автомобиль нужно подробно прочитать инструкцию о том, как это нужно делать.
Особенности расположения селектора АКПП
Удобное размещение устройства под рулевой колонкой позволяет переключать передачи без помех. Благодаря такому дизайну салона, появляется дополнительная возможность использовать впереди сплошное сидение, где может поместиться третий пассажир. Подобные конструкции широко использовались в автомобилях американского производства в конце прошлого века.
Селекторы кнопочного типа активно применялись в авто, оборудованных сидениями высокой посадки. В пятидесятых годах такие селекторы были очень популярны и устанавливались в автоматах микроавтобусов, минивенов, джипов и других моделей того времени.
Основными производителями авто с кнопочным селектором для коробок автомат в тот период были такие известные компании, как Крайслер, Хонда и некоторые японские марки.
Современные транспортные средства, произведенные в Европе и Японии, чаще всего оборудуются автоматическими рычагами переключения передач напольного типа. Здесь селекторы располагаются посередине салона между сидением водителя и передним креслом пассажира.
Стук и задержка переключений
Существует два вида отложенного зацепления: один вызывает вышеупомянутый стук в передаче, другой – в большей степени восприятие водителем – он чувствует, что переключается слишком долго. Если у вас последнее, вероятно, нет ничего плохого м вашей трансмиссией, а скорее всего именно так переключается конкретная передача. Однако, если вы заметили, что трансмиссия меняет свое поведение, и вы знаете, что переключение передач задерживается, причиной является проблема управления трансмиссией.
То есть компьютер, управляющий коробкой передач, переключает передачу в то время, когда он чувствует, что это необходимо.
В таких случаях вам может потребоваться обновление или сброс программного обеспечения (дилеры должны быть в состоянии справиться с этим) или, возможно, замена модуля управления коробкой передач.
Теперь, если запоздавшее переключение приводит к стуку или грохоту, когда передача наконец включается, трансмиссия ведет себя не так, как должна то модуль управления оценивает скорость различных сцеплений в трансмиссии и решает, когда переключать передачи. Когда переключение передач задерживается, выбранные зубчатые муфты могут вращаться слишком быстро к моменту их окончательного включения. Представьте, что вы пытаетесь прыгнуть на автобус, который медленно проезжает мимо вас. Если он достаточно медленный, вы можете с комфортом сесть на него, но, если он ускорится, и вы возьмете за поручень, вас ужасно дернет, что может привести и к травмам, а в данном случае к поломке автоматической трансмиссии автомобиля.
Восстановление работы селектора АКПП
Как любой агрегат сложной конструкции, рычаг переключения скоростей в АКПП тоже может поломаться или отказать в работе.
Большое количество вариантов систем страховки, не исключает возможных поломок селектора коробки автомат. Своевременная диагностика, качественный ремонт и замена отдельных элементов селектора являются гарантией безопасности на дороге.
Важно: Опытные автолюбители утверждают, что основная сложность в ремонте селектора АКПП состоит в разборке данного устройства. Если хозяин авто не знает, как устроен селектор АКПП и не обладает техническими навыками, не стоит самостоятельно разбирать узлы коробки автомат, в том числе и рычаг переключения скоростей.
В зависимости от модели авто, элементы системы управления АКПП отличаются уникальной спецификой. Если селектор вышел из строя и не реагирует на воздействия, рекомендуется обратиться за помощью в специализированные сервисные компании. Здесь будет произведена компьютерная диагностика аппарата. Без устранения причин неполадок в селекторе АКПП работники центров не спешат удалять коды ошибок.
Порядок действий при ремонте селектора:
- Компьютерная диагностика устройства.
- Разборка.
- Визуальный осмотр.
- Промывка и очищение контактов.
- Смазка деталей и узлов.
- Замена отдельных элементов.
- Сборка селектора.
Если селектор не пригоден к дальнейшему использованию, имеет поломки, не подлежащие восстановлению, мастера рекомендуют заменить его на новый экземпляр соответствующей модели.
Читайте также: Втулка стабилизатора: описание,неисправности,замена,типы,фото,видео
Автозапчасти для иномарок, ремонт авто
Весь узел крепиться 4-мя болтами используем ключ или удобнее головку на К нему идут две тросовые тяги, левая на защелках, центральная — трос на болте та-же головка ,оплетка тяги закреплена на корпусе самого селектора вытаскивается вверх. Сначала снимаем тяги прежде поставьте машину на ручник.
как разобрать селектор акпп тойота Со всех электро-разъемов отщелкиваем контакты и проводку прикрепленную к корпусу узла. Далее чистим неподвижные контакты Чистим крышку Неподвижные контакты и крышку смазываем смазкой циатимтолько без фанатизма, и собираем механизм.
Перед тем, как разберете контактную группу, необходимо найти распиновку контактов на свой автомобиль, так как Toyota Crown имеет несколько вариантов разъемов. Проверка реагирования коробки передач на положения рычага возможна только из салона автомобиля. При разборке узла необходимо проверить работоспособность лампочек подсветки, так как они часто выходят из строя.
Селектор АКПП: основы ремонта
Смазка, применяемая в контактной группе имеет малый ресурс, поэтому при каждом разборе узла рекомендуется производить ее замену. В противном случае истирание ламелей контактов будет происходить в ускоренном режиме.
Ситроен С5 имеет плохо противостоящие коррозии контакты, поэтому большинство неисправностей узла связанно с отложением окислений. Чистку контактов рекомендуется проводить при помощи ацетона.
Выбирая смазку следует проверить наличие ингибиторов коррозии и высоких диэлектрических свойств. При обнаружении неисправности селектора дальнейшая эксплуатация авто может привести к серьезным проблемам с автоматической коробкой передач.
Для ее устранения следует воспользоваться бензином, керосином, WD либо растворителем.
Счищать необходимо при помощи кисточки, не прибегая к чрезмерному давлению, способному погнуть контактные шины. На замену рекомендуется использовать силиконовые смазки. Литол, солидол и подобные консистентные материалы использовать не стоит. В них быстро скапливается влага и мелкий мусор.
Датчик положения селектора АКПП
Управление коробкой автомат осуществляется при помощи электрогидравлической системы. Передачи в АКПП переключаются, благодаря потокам трансмиссионного масла, за их направлением и давлением в системе ответственны электромагнитные клапаны – соленоиды. Электронный блок управления АКПП контролирует положение селектора на основании показаний, получаемых со специального датчика – ингибитора.
Как избежать проблем?
О причинах и признаках поломок мы рассказали, теперь подробно остановимся на способах их устранения. Сразу же следует отметить, что все причины условно делятся на те, которые вызваны механическим износом и те, которые появились в результате неверной эксплуатации авто. На практике многие автолюбители далеко не всегда вовремя меняют рабочую жидкость в коробке, со временем отсутствие смазки может стать причиной перегрева агрегата. В итоге все подвижные компоненты трансмиссии гораздо быстрее ломаются, единственным способом их устранения является замена. Поэтому автолюбителям с коробкой-автомат следует периодически осуществлять диагностику смазывающей жидкости в системе.
Еще одним способом устранения возможных проблем является регулярный прогрев коробки передач зимой, что избавит автовладельца от неисправностей, связанных со смазкой подвижных компонентов. В результате использования некачественного масла страдают соленоиды, а их замена может занять не только много времени, но и немалые финансовые затраты. Не стоит забывать и о том, что подобные трансмиссии всегда чувствительны к агрессивному и быстрому стилю езды. Более того, при постоянной работе мотора на повышенных оборотах очень быстро стачиваются и сгорают фрикционы трансмиссии. Поэтому мы рекомендуем воздержаться от такой манеры вождения.
Еще одной сложностью в устранении поломок трансмиссии является то, что выявить неисправность в большинстве случаев можно только в результате демонтажа и разбора АКПП. Соответственно, трансмиссию нужно будет снимать с машины. Как показывает практика, в домашних условиях осуществить качественный ремонт очень сложно, практически невозможно, поэтому в таких случаях лучше обращаться к специалистам. Ремонт элементов трансмиссии заключается в смене вышедших из строя компонентов. Здесь же нужно отметить, что вне зависимости от способа устранения поломки, ремонт АКПП всегда будет сложнее «механики» из-за конструктивных особенностей агрегата.
Есть ли существенные различия между автоматами с разным ходом селектора
Для понимания данного вопроса нужно разобраться с основным принципом работы АКПП. Его суть заключается в следующем: движение ручки селектора не совершает физическое переключение передач. Она только отдает команды на блок управления. Как пульт от телевизора. Именно поэтому ручка АКПП может находиться на руле, и выступать в качестве шайбы, а порой, и виде кнопок на тоннеле.
Классическая ручка автоматической трансмиссии ходит по прямой. Это так называемое «линейное» расположение. При этом некоторые рычаги оснащают подпружиненной кнопкой. Это позволяет останавливать ручку на нужной скорости. По большому счету, кнопка и является самым большим различием между линейным и зигзагообразным переключением.
Включение скорости перемещением ручки селектора в двух плоскостях напоминает по своей механике работу МКПП. Но при этом она остается самой обычной автоматической трансмиссией.
Защита селектора от случайного переключения
В процессе движения автомобиля важно не допустить случайного, самопроизвольного перевода рычага управления в режим заднего хода или паркинга. Такое изменение в положении рычага приводит к поломке всей автоматической коробки передач. При неожиданном торможении автомобиль также может получить серьезные повреждения от механического удара другой машиной.
Чтобы исключить или максимально снизить вероятность возникновения аварийных ситуаций, в конструкцию селектора производителями введены специальные страховочные системы защиты:
использование блокирующей селекторной кнопки; перевод селектора в сторону водителя перед переключением следующей передачи; предварительное утапливание селектора; предшествующее нажатие на педаль тормоза. Независимо от того, как устроена защита, селектор АКПП нуждается в аккуратном бережном использовании. Не допускается резких перемещений и ударов по рычагу.
Режимы работы
Селектор, вне зависимости от своего местоположения, имеет несколько положений. Их количество на разных автомобилях может отличаться, но есть несколько базовых – P, R, N, D, 3, 2, 1/L.
В некоторых автомобилях с АКПП реализован полуавтоматический режим. Суть такого режима в том, что момент переключения выбирает водитель, а процесс смены передаточного числа обеспечивает система управления. Для выбора полуавтоматического режима рычаг перемещается в сторону и попадает в небольшой отдельный канал, ограничивающий его движение. Верхнее положение канала обозначено знаком «плюс», что означает повышение передачи, а нижнее положение, соответственно, «минусом» — понижение передачи.
Советы опытных автовладельцев по правильной эксплуатации коробки автомат
Чтобы не довести автомобиль, оснащенный АКПП, до преждевременного капитального ремонта, при его эксплуатации необходимо выполнять определенные правила:
При соблюдении перечисленных требований срок службы коробки автомат будет гарантированно продлен.
Из практического опыта специалистов известно, что в отличие от механических коробок передач, качественный ремонт автоматов в домашних условиях почти невозможен. Лучше всего ремонт неисправностей АКПП производить в сервисных центрах, оснащенных современным специализированным оборудованием с большим запасом оригинальных запчастей.
Как почистить селектор самостоятельно
Прежде чем сдаваться на милость механикам СТО, можно провести осмотр агрегата в гаражных условиях.
Демонтаж:
- Перед снятием селектора обязательно помечаем краской расположение деталей в отношении блока коробки и подвижной части селектора.
- Снимаем аккумуляторный лоток, корпус воздушного фильтра и, если имеется, вакуумный насос круиз-контроля (откручиваем болт на 8″ и достаём усы из паза).
- Отщёлкиваем трос переключения передач с шайбы и оси, затем убираем его, но лучше сделать это вместе с тягой.
- Не прилагая усилий, откручиваем и снимаем гайку на 13″ со шлицев вала.
Придётся её немножко пошатать и поддеть (но очень аккуратно). - Так как проводов подключения много, то можно почистить селектор и не отключая их полностью, то есть на месте. Снимаем разъём с основным жгутом (откручиваем два болта на 12″). Можно снять и два других, полностью отсоединив селектор, но необходимо учитывать состояние проводов и возможность добраться до разъёма (один из них подключен под коробкой).
- Снимаем кожух проводов (он держится на двух винтах), слегка поддевая его отвёрткой.
- Разбираем сам селектор — откручиваем 4 винта. Раскрываем его.
- Главное — не потерять 3 контактных сухарика и 3 пружинки (одна из них двойная).
- Смываем старую смазку бензином. Контакты селектора хорошо чистить керосином и WD40. Если грязь не поддалась промывке, можно использовать мелкую полировочную наждачку и чернильный ластик.
- Наносим силиконовую смазку.
- Собираем всё в обратном порядке, не забывая совмещать метки.
После такой процедуры селектор должен вновь заработать в штатном режиме.
Что такое селектор акпп
Главная » Разное » Что такое селектор акпп
виды, назначение и частые неисправности
Селектор автоматической коробки передач является не менее важным элементом, чем рычаг переключения передач на МКПП. Фактически, данное устройство позволяет водителю управлять коробкой, то есть включать основные и дополнительные режимы АКПП с учетом тех или иных условий.
Как правило, селектор АКПП выполнен в виде рычага, который может располагаться на центральном тоннеле или ближе к рулевой колонке. Параллельно встречаются и отдельные кнопки для дополнительных режимов работы автомата.
При этом также существуют модели авто, где привычный рычаг полностью отсутствует. Далее мы рассмотрим, какие бывают типы селекторов коробки автомат, а также какие неисправности, связанные с указанным элементом, могут возникать в процессе эксплуатации.
Содержание статьи
Разновидности селекторов автоматической коробки
Как уже было сказано выше, не всегда АКПП имеет привычный рычаг (селектор). С учетом того, что автоматическая трансмиссия появилась немногим позже, чем механика, данный агрегат постоянно эволюционировал, то есть имеет множество типов.
Что касается селектора АКПП, если говорить об управлении коробкой, сегодня можно выделить три основных вида селекторов:
- подрулевые;
- кнопочные;
- напольные;
Прежде всего, расположение данного элемент напрямую зависит от модели и типа ТС. Например, подрулевой селектор часто встречается на автомобилях в США, которые были выпущены в конце 80-х.
Такое расположение на рулевой колонке не только облегчало взаимодействие, но также давало возможность поставить спереди большое сплошное сиденье в виде дивана, на котором можно было разместить сразу двоих пассажиров рядом с водителем.
Установка селектора на панели приборов была распространена на американских авто и японских моделях, которые преимущественно выпускались для рынка США. Как правило, такой вариант с кнопочным селектором АКПП можно было встретить на внедорожниках, микроавтобусах и минивенах, то есть на авто с высокой посадкой.
Напольное расположение повсеместно встречается на разных моделях, которые производятся в Европе и Японии. Расположение селектора АКПП выполнено между водительским и пассажирским сиденьем. Также современные версии автоматов могут не иметь рычага, который физически перемещается по режимам. Вместо этого водитель легкими касаниями задействует тот или иной режим АКПП.
Еще добавим, что среди основных функций селектора следует выделить как возможность переключения различных режимов работы трансмиссии, так и защиту от случайных включений. На одних АКПП может присутствовать кнопка блокировки.
Также рычаг может перемещаться по строго определенному алгоритму, когда водителю сначала нужно смещать селектор на себя, после чего появляется возможность включить нужный режим. Иногда встречается решение, когда рычаг нужно сначала «продавить» вниз, после чего можно будет включить тот или иной режим работы трансмиссии.
Сегодня систему блокировки в подавляющем большинстве случаев стали «завязывать» на педаль тормоза. Также прямо на рычаге селектора обычно имеется отдельная кнопка, которая позволяет снимать блокировку для включения некоторых режимов.
Например, если не нажать на тормоз, на некоторых авто попросту не удается запустить двигатель, также не получится включить режим пониженных передач L2 и 1 без нажатия на специальную кнопку, расположенную на селекторе.
Неисправности селектора АКПП
Селектор АКПП (иногда называется кулиса АКПП) является достаточно надежным, однако данный элемент также может выйти из строя по тем или иным причинам.
Как правило, основными признаками неполадок является отсутствие включения фонарей заднего хода в режиме R, невозможность снять блокировку нажатием на педаль тормоза, затрудненный ход селектора. Также часто возникает ситуация, когда водитель переключает селектор, однако режимы не меняются.
- Причины неисправностей селектора коробки автомат могут быть разными, начиная с окисления или обрыва контактов, выхода из строя датчика положения селектора АКПП и заканчивая механическими поломками.
В любом случае, необходима диагностика. При этом с ремонтом не стоит затягивать, так как неисправный элемент в определенных ситуациях может стать причиной ДТП. Еще стоит отметить, что самостоятельно разбирать селектор АКПП настоятельно не рекомендуется без определенных навыков и опыта, так как достаточно высока вероятность повредить отдельные элементы при разборке или полностью вывести устройство из строя.
Рекомендуем также прочитать статью о том, как выполняется буксировка автомобиля с АКПП. Из этой статьи вы узнаете о том, что нужно учитывать при буксировке машины с автоматом, а также на что обратить внимание, если само авто с АКПП используется в качестве буксира.
- Также если при помощи диагностического оборудования удалось сбросить ошибки АКПП, это не значит, что проблема решена. Дело в том, что когда неисправность присутствует, ошибка появится снова через небольшой промежуток времени.
Как правило, после проведения диагностики АКПП селектор нужно разбирать, проводить его визуальный осмотр и дефектовку, проверять состояние контактов, датчиков и проводки, очищать контакты, смазывать отдельные элементы, менять изношенные детали и т. д.
Затем принимается решение об обратной сборке и установке или же сразу выполняется замена селектора АКПП на новый или б/у в рабочем состоянии. При этом важно понимать, что от качества сборки зависит дальнейшая корректная работа устройства.
Что в итоге
Как видно, селектор АКПП является важным элементом в устройстве автоматической коробки передач. При этом речь идет не только о гидромеханических автоматах, но и о вариаторах CVT, однодисковых роботах АМТ и преселективных роботизированных коробках c двумя сцеплениями типа DSG.
Рекомендуем также прочитать статью о том, почему АКПП не переключает передачи. Из этой статьи вы узнаете об основных причинах, по которым коробка автомат может не переключать передачи, при перемещении селектора не меняются режимы работы автомата и т.п.
В любом случае, от корректной работы данного устройства зависит не только комфорт при эксплуатации автомобиля, но и общая безопасность водителя, пассажиров и других участников дорожного движения.
На практике встречались случаи, когда невозможность включить тот или иной режим АКПП по причине неполадок селектора становилась причиной серьезных повреждений самой автоматической трансмиссии или аварий по вине водителя неисправного ТС.
Напоследок отметим, чтобы восстановит работоспособность данного устройства, оптимально сразу обращаться в специализированные сервисы по ремонту АКПП, так как в этом случае обычно имеется не только необходимое диагностическое оборудование, но и необходимые запчасти.
В результате ремонт селектора АКПП может быть выполнен в самые короткие сроки, при этом владелец в рамках обслуживания также получает общее представление о состоянии коробки автомат после проведения углубленной профессиональной диагностики.
Читайте также
Какие бывают трансмиссии? — Справочный центр Edmunds
Автоматическая коробка передач (AT)
Это трансмиссия, в которой используются гидротрансформатор, планетарная передача и муфты или ленты для автоматического переключения передних передач автомобиля. Некоторая автоматика позволяет водителю ограниченное количество ручного управления автомобилем (помимо выбора режима движения вперед, назад или нейтраль) — например, позволяя водителю управлять переключением на повышенную и пониженную передачу с помощью кнопок или подрулевых переключателей на рулевом колесе или передаче. селектор.Распространенные названия таких трансмиссий — «автомат с переключением передач», «Типтроник» и «автостик». Чтобы узнать больше, см. Автоматические передачи: что заставляет их работать.
Механическая коробка передач (MT)
В механической коробке передач водитель выбирает все передачи вручную, используя как подвижный селектор передач, так и управляемое водителем сцепление. Этот тип трансмиссии также известен как «стандартная» трансмиссия. Для получения дополнительной информации см. «Основы ручной передачи».
Автоматическая ручная коробка передач (AM)
Подобно механической коробке передач, автоматизированная механическая коробка передач также использует механическое сцепление; однако действие сцепления не контролируется водителем с помощью педали сцепления, а скорее автоматизировано с использованием электронного, пневматического или гидравлического управления. Эта трансмиссия, которую иногда называют «коробкой передач с прямым переключением» («DSG») или «последовательной механической коробкой передач» («SMG»), позволяет либо полностью автоматическое переключение передач вперед, либо ручное переключение передач с помощью селектора передач, кнопок или подрулевых переключателей на руле.
Бесступенчатая трансмиссия (CVT)
Эта трансмиссия имеет бесступенчатое передаточное число (в отличие от традиционных ступенчатых передаточных чисел) и использует ремни, шкивы и датчики, а не шестерни, чтобы поддерживать стабильную кривую ускорения без пауз для переключения передач.Благодаря этому вариатор может поддерживать двигатель в оптимальном диапазоне мощности, тем самым повышая эффективность и расход топлива. Вы можете получить больше информации на сайте CVT Enters the Mainstream.
.
Как работают автоматические коробки передач | HowStuffWorks
В последнем разделе мы обсудили, как каждое передаточное число создается трансмиссией. Например, когда мы обсуждали овердрайв, мы сказали:
В этой трансмиссии, когда задействована повышающая передача, вал, прикрепленный к корпусу гидротрансформатора (который прикреплен болтами к маховику двигателя), соединяется муфтой с водилом планетарной передачи. Маленькая солнечная шестерня вращается с обгонной муфтой, а большая солнечная шестерня удерживается лентой повышающей передачи.К турбине ничего не подключено; единственный ввод идет из корпуса преобразователя.
Чтобы перевести трансмиссию в режим повышенной передачи, нужно много чего подключать и отключать с помощью муфт и лент. Водило планетарной передачи соединяется с корпусом гидротрансформатора с помощью муфты. Маленькое солнце отсоединяется от турбины с помощью муфты, так что она может свободно вращаться. Большая солнечная шестерня прикреплена к корпусу ремнем, чтобы она не могла вращаться. Каждое переключение передач запускает серию подобных событий с включением и выключением различных муфт и лент. Давайте посмотрим на группу.
Полосы
В этой передаче есть два диапазона. Ленты в трансмиссии — это буквально стальные ленты, которые охватывают секции зубчатой передачи и соединяются с корпусом. Они приводятся в действие гидроцилиндрами внутри корпуса трансмиссии.
На рисунке выше вы можете увидеть одну из полос в корпусе трансмиссии. Зубчатая передача снята. Металлический шток соединен с поршнем, который приводит в действие ленту.
Выше вы видите два поршня, которые приводят в действие ленты. Гидравлическое давление, подаваемое в цилиндр с помощью набора клапанов, заставляет поршни нажимать на ленты, фиксируя эту часть зубчатой передачи на корпусе.
Муфты в трансмиссии немного сложнее. В этой трансмиссии четыре сцепления. Каждое сцепление приводится в действие гидравлической жидкостью под давлением, которая входит в поршень внутри сцепления. Пружины обеспечивают отключение сцепления при снижении давления.Ниже вы можете увидеть поршень и барабан сцепления. Обратите внимание на резиновое уплотнение на поршне — это один из компонентов, который заменяется при ремонте трансмиссии.
На следующем рисунке показаны чередующиеся слои фрикционного материала сцепления и стальных дисков. Фрикционный материал имеет шлицы с внутренней стороны, где он сцепляется с одной из шестерен. Стальной диск имеет шлицы снаружи, где он фиксируется на картере сцепления. Эти диски сцепления также заменяются при ремонте трансмиссии.
Давление на муфты подается через проходы в валах. Гидравлическая система контролирует, какие муфты и ленты находятся под напряжением в любой момент.
.
Как работает механическая коробка передач? Объясняется легко!
]]]]>]]>
Если вы ведете машину с коробкой передач с ручным переключением передач, у вас в голове возникнет множество вопросов, например « Как работает механическая коробка передач ?», «Что движется внутри МКПП при перемещении переключателя? ». В этой статье мы ответим на все вопросы, связанные с механической коробкой передач , и дадим вам базовые знания обо всех жизненно важных компонентах трансмиссии вашего автомобиля.Пошли!
Перед тем как узнать ответ на вопрос « Как работает МКПП? », вы должны понимать, что такое МКПП . Механическая коробка передач или рычаг переключения передач, или механическая коробка передач, или стандартная трансмиссия — это тип трансмиссии, в которой водитель буквально переключает передачи с помощью ручки. Раньше автомобили с механической коробкой передач часто имели рычаг переключения передач или рулевую колонку, но в настоящее время в современных автомобилях рычаг переключения передач устанавливается вертикально на центральной консоли и соединяется с трансмиссией через рычажный механизм.
Что такое МКПП?
Для переключения передач требуется, чтобы диск сцепления (который находится между трансмиссией и двигателем) был отпущен с помощью третьей педали, расположенной слева от тормоза. Затем отпустите сцепление, выберите выбранную передачу и снова включите сцепление. Диск будет изнашиваться раньше, если водитель слишком медленно включит сцепление. А если водитель слишком быстро включит сцепление, двигатель заглохнет.
Изучение того, как водить машину с ручным управлением, занимает больше времени, чем изучение того, как водить машину с автоматической коробкой передач, но это веселее и легче, чем кажется.Управляя автомобилем с механической коробкой передач , вы почувствуете, что между вами и вашим автомобилем существует связь, которую слишком сложно воспроизвести с помощью автомобиля с автоматической коробкой передач. И еще одна интересная вещь заключается в том, что если вы можете использовать механическую коробку передач , вы сможете управлять любым типом транспортного средства.
Обычно базовая модель оснащается 5-ступенчатой механической коробкой передач . В более дорогих автомобилях вместо нее устанавливается 6-ступенчатая коробка передач.
Эти краткие описания механизма и оборудования коробки передач помогут вам понять сложный принцип ее работы.
Различные компоненты механической коробки передач.
1. Сцепление и педаль сцепленияСостоящая из различных мелких компонентов, муфта передает крутящий момент двигателя на трансмиссию. Педаль сцепления — это шестерня с гидравлическим управлением, которая отключает сцепление при нажатии на него.
2. МаховикКруговая масса передает крутящий момент двигателя на диск сцепления, который взаимодействует с гладкой поверхностью колеса.
3.Селекторная вилка и втулка Это рычажный механизм, который помогает перемещать хомуты вдоль выходного вала. С другой стороны, вы можете выбирать разные передачи с помощью муфты, фиксируя ее на конкретной передаче, в результате чего крутящий момент передается на выходной вал от промежуточного вала.
Они помогают зубчатому колесу и воротнику взаимодействовать друг с другом и согласовывать свою скорость в случае разницы.
ПОДРОБНЕЕ:
5.Промежуточный вал и выходной валШестерни промежуточного вала входят в зацепление с шестернями выходного вала, когда первая получает мощность двигателя.
6. ШестерниВ механической коробке передач вы найдете шестерни различных размеров. Более крупные имеют больше зубьев и обеспечивают больший крутящий момент, чтобы снизить скорость автомобиля, в то время как меньшие создают меньший крутящий момент, чтобы ваш автомобиль мог двигаться на высокой скорости.
Рабочий механизм механической коробки передач.
Как работает механическая коробка передач? Итак, со всеми вашими новыми знаниями, давайте выясним, что происходит, когда вы переключаете передачи в своем автомобиле с механической коробкой передач, и посмотрим, как работает механическая коробка передач , .
● Вы должны нажать педаль сцепления, чтобы выключить сцепление, прежде чем включать ключ автомобиля. Это снизит мощность между трансмиссией и входным валом двигателя. В результате двигатель останется живым, не запитывая всю машину.
● Переведите рычаг переключения передач на первую передачу, которая находится на выходном валу, так, чтобы вилка переключения переместилась в сторону последней. Первая шестерня соединена с шестерней промежуточного вала. Промежуточный вал, с другой стороны, соединен с входным валом двигателя через другую шестерню.
● К вилке переключения передач прикреплено кольцо синхронизатора. Он помогает ведущей шестерне передавать мощность на выходной вал и синхронизировать их скорости, если есть разница. Вы включаете передачу, когда этот воротник сцепляется с первой передачей, которая надежно прикреплена к выходному валу.
● Теперь слегка надавите на педаль газа и снимите ногу со сцепления. Он повторно соединит двигатель с коробкой передач. Затем машина двинется вперед.
● Переключитесь на вторую передачу после нажатия на сцепление, чтобы двигаться быстрее. Он отключит питание между двигателем и коробкой передач. Вам просто нужно повторить этот процесс, чтобы переключить передачу, чтобы вы могли замедлить или ускорить машину.
Посмотрите видео ниже, чтобы лучше узнать «Как работает механическая коробка передач:
>> Ищете качественный дешевый подержанный автомобиль из Японии, нажмите здесь
Надеюсь, благодаря этой статье вы узнаете ответ на вопрос « Как работает механическая коробка передач ?».Если у вас есть какие-либо вопросы о механической коробке передач , коробке передач с ручным переключением , не стесняйтесь оставлять нам комментарии ниже. И продолжайте читать о нас, чтобы получать новые советы по обслуживанию автомобилей каждый день.
.
Что такое L, 2, D3 в АКПП?
Помимо очевидных, таких как P (парковка), R (задний ход), N (нейтраль) и D (движение), на индикаторе рычага автоматической коробки передач написано и другое. Это режимы движения, которые вы используете в определенных дорожных ситуациях. Но что означают L, 2 и D3 и когда вы их используете?
Между прочим, это наш ответ на вопросы, которые мы получили о режимах движения после того, как написали статью о , чего не следует делать при управлении автоматической коробкой передач .
л (или низкий)
Ваше предположение верно — L означает низкий. В этом режиме двигатель будет работать с максимально низким передаточным числом, то есть на первой передаче. Некоторые старые автоматические системы блокируют его на 1-й передаче, но современные автоматические системы переключаются на следующую передачу с определенным диапазоном оборотов в минуту (об / мин), чтобы предотвратить повреждение и снизить нагрузку на двигатель и трансмиссию вашего автомобиля.
Где использовать?
Вы можете использовать эту передачу при спусках или подъемах, требующих постоянной и низкой скорости — например, при езде в плотном движущемся транспортном потоке на довольно крутом холме. Например, если вы едете в гору по незнакомой извилистой дороге — такой как Кеннон-роуд до Багио или Пантабанган-роуд до Балера — вы можете задействовать L, чтобы у вас было достаточно силы для подъема.
2
Как и режим L, режим 2 означает, что двигатель будет использовать только первые 2 передачи вашего автомобиля.Он максимизирует обороты каждой передачи, чтобы получить необходимую тягу от двигателя. Однако в других моделях он запускается и блокируется на 2-й передаче и просто начинает двигаться вверх при достижении определенного диапазона оборотов, чтобы уменьшить повреждение двигателя.
Где использовать?
Поскольку диапазон оборотов максимален, два режима движения необходимы при движении по довольно крутому подъему, чтобы вы могли использовать крутящий момент вашего автомобиля. Если вы едете по маршруту Багио, упомянутому выше, вы можете переключиться в этот режим, если вы уже знакомы с поворотами, чтобы вы могли немного ускориться.Вы также можете переключиться в этот режим при спуске, чтобы задействовать торможение двигателем, снимая нагрузку с тормозов.
Однако обратите внимание, что это может повлиять на топливную экономичность вашего автомобиля, поскольку он будет использовать больше газа на более высоких оборотах. Но помните, что ваша безопасность должна быть вашим приоритетом номер один.
D3 (или 3)
Как следует из названия, режим D3 (а иногда и только 3) будет использовать только первые 3 передаточных числа вашего автомобиля или, в некоторых случаях, блокирует его только на 3-й передаче.Так же, как 2 и L, он переключится на более высокую передачу, если будет достигнута максимальная частота вращения. Это также максимизирует диапазон оборотов на передачу для необходимой мощности и тяги.
Где использовать?
Так как это ограничивает автомобиль только до третьей передачи, скорость также будет ограничена для крейсерского движения. Это особенно полезно при буксировке прицепа или другого автомобиля, поскольку вам нужно контролировать свою скорость. Вы также можете использовать это во время сильного дождя, когда настоятельно рекомендуется снизить скорость.Чтобы узнать о других правилах вождения под дождем, посетите блог AutoDeal .
Некоторые бренды также имеют режим переключения +/- или M. Обычно это используется в сочетании с подрулевыми переключателями на задней стороне рулевого колеса; возможность переключения передач вверх и вниз; или переключатель +/- на ручке переключения передач. Вы можете использовать это для переключения на пониженную или повышенную передачу вручную в определенных ситуациях, не выходя из возможности автоматической коробки передач. Например, при обгоне рекомендуется переключаться на пониженную передачу, чтобы получить необходимую мощность.Вы можете сделать это в режиме +/-.
Это самые распространенные режимы, которые сегодня можно встретить в автомобилях. У других может быть больше, но это может быть связано с автомобилем, поэтому вы можете обратиться к руководству пользователя за инструкциями. При правильном использовании этих режимов движения вы сможете максимально эффективно использовать свой автомобиль, даже если он оснащен автоматической коробкой передач.
Статьи по теме
Руководство по числовому кодированию на Филиппинах 2020 г. Законно ли обгон на правой стороне дороги? «Diskarte lang yan» — Почему это вредная привычка вождения? 5 вещей, которые делают Mitsubishi Strada недооцененным грузовиком для вождения Вождение гибридного автомобиля: что-то другое? .
Селекторы типа, класса и идентификатора — Изучите веб-разработку
- Предыдущий
- Обзор: строительные блоки
- Следующий
В этом уроке мы рассмотрим некоторые из самых простых селекторов, которые вы, вероятно, будете использовать чаще всего в своей работе.
| Предпосылки: | Базовая компьютерная грамотность, установлено базовое программное обеспечение, базовые знания работа с файлами, основы HTML (изучение Введение в HTML) и представление о том, как работает CSS (изучите Первые шаги CSS.) |
|---|---|
| Цель: | Чтобы узнать о различных селекторах CSS, которые мы можем использовать для применения CSS к документ. |
Селектор типа иногда называют селектором имени тега или селектором элемента , поскольку он выбирает тег/элемент HTML в вашем документе. В приведенном ниже примере мы использовали селекторы span , em и strong .
Попробуйте добавить правило CSS, чтобы выбрать элемент и изменить его цвет на синий.
Универсальный селектор обозначен звездочкой ( * ). Он выбирает все в документе (или внутри родительского элемента, если он связан вместе с другим элементом и комбинатором-потомком). В следующем примере мы используем универсальный селектор, чтобы удалить поля для всех элементов. Вместо стиля по умолчанию, добавленного браузером, который разделяет заголовки и абзацы с полями, все расположено близко друг к другу.
Такое поведение иногда можно увидеть при «сбросе таблиц стилей», которые удаляют все стили браузера. Поскольку универсальный селектор вносит глобальные изменения, мы используем его для очень специфических ситуаций, таких как описанная ниже.
Использование универсального селектора для облегчения чтения селекторов
Одно из применений универсального селектора — сделать селекторы более удобными для чтения и более очевидными с точки зрения того, что они делают. Например, если мы хотим выбрать любые элементы-потомки :first-child . Мы узнаем больше об этом в уроке о псевдоклассах и псевдоэлементах, как о селекторе-потомке вместе с селектором элемента
article :first-child {
вес шрифта: полужирный;
}
Однако этот селектор можно спутать с article:first-child , который выберет любой элемент
Чтобы избежать этой путаницы, мы можем добавить универсальный селектор к псевдоклассу :first-child , чтобы было более очевидно, что делает селектор. Выбирается любой элемент , который является первым дочерним элементом элемента
article *:first-child {
вес шрифта: полужирный;
}
Хотя оба делают одно и то же, читабельность значительно улучшается.
Селектор класса начинается с точки ( . ). Он выберет все в документе, к которому применен этот класс. В приведенном ниже живом примере мы создали класс с именем highlight и применили его к нескольким местам в моем документе. Все элементы, к которым применен класс, подсвечиваются.
Классы таргетинга на определенные элементы
Вы можете создать селектор, который будет нацеливаться на определенные элементы с примененным классом. В следующем примере мы выделим заголовок с классом highlight иначе, чем заголовок с классом highlight . Мы делаем это, используя селектор типа для элемента, на который мы хотим ориентироваться, с классом, добавленным с помощью точки, без пробела между ними.
Этот подход уменьшает область действия правила. Правило будет применяться только к этой конкретной комбинации элемента и класса. Вам нужно будет добавить еще один селектор, если вы решили, что правило должно применяться и к другим элементам.
Выберите элемент, если к нему применено более одного класса.
Вы можете применить несколько классов к элементу и настроить их по отдельности или выбрать элемент, только когда присутствуют все классы в селекторе. Это может быть полезно при создании компонентов, которые можно по-разному комбинировать на вашем сайте.
В приведенном ниже примере у нас есть Мы можем сказать браузеру, что мы хотим сопоставить элемент только в том случае, если к нему применены два класса, соединив их вместе без пробелов между ними. Вы увидите, что к последнему Селектор ID начинается с Предупреждение: Примечание: Как мы узнали из урока о специфичности, идентификатор обладает высокой специфичностью. Он отменит большинство других селекторов. В большинстве случаев предпочтительнее добавлять к элементу класс вместо идентификатора. Однако, если использование идентификатора является единственным способом нацеливания на элемент — возможно, потому, что у вас нет доступа к разметке и вы не можете ее редактировать — это сработает. На этом завершаются селекторы типа, класса и идентификатора. Мы продолжим изучение селекторов, рассматривая селекторы атрибутов. Последнее изменение: Последние селекторы, которые мы рассмотрим, называются комбинаторами, потому что они комбинируют другие селекторы таким образом, что они имеют полезную связь друг с другом и расположением содержимого в документе. Комбинатор потомков — обычно представленный одним символом пробела (" ") — объединяет два селектора таким образом, что элементы, соответствующие второму селектору, выбираются, если у них есть предок (родитель, родитель родителя, родитель родителя, родитель родителя, и т. В приведенном ниже примере мы сопоставляем только элемент Дочерний комбинатор ( В следующем примере у нас есть неупорядоченный список, внутри которого находится упорядоченный список. Дочерний комбинатор выбирает только те элементы Если вы удалите Смежный одноуровневый селектор ( Обычный вариант использования — сделать что-то с абзацем, следующим за заголовком, как в примере ниже. В этом примере мы ищем любой абзац, который имеет общий родительский элемент с Если вы вставите какой-либо другой элемент, например Если вы хотите выбрать братьев и сестер элемента, даже если они не являются непосредственно смежными, вы можете использовать общий комбинатор братьев и сестер ( В приведенном ниже примере мы выбираем все Вы можете комбинировать любой из селекторов, которые мы обнаружили на предыдущих уроках, с комбинаторами, чтобы выбрать часть вашего документа. Например, чтобы выбрать элементы списка с классом «а», которые являются прямыми дочерними элементами класса «9».0035 Однако будьте осторожны при создании больших списков селекторов, которые выбирают очень определенные части вашего документа. notebox 9.0036 . Если у него также есть класс предупреждение или опасность , мы меняем цвет границы . опасности ; ему также нужен блокнот , чтобы что-то применить. # , а не символ точки, но используется так же, как селектор класса. Однако идентификатор можно использовать только один раз на странице, а к элементам можно применить только одно значение id . Он может выбрать элемент, для которого установлен идентификатор , и вы можете указать перед идентификатором селектор типа, чтобы выбрать элемент только в том случае, если и элемент, и идентификатор совпадают. Вы можете увидеть оба этих использования в следующем примере: 000Z"> 9 сентября 2022 г. , участниками MDN
Combinators - Изучайте веб-разработку
Предпосылки: Базовая компьютерная грамотность,
установлено базовое программное обеспечение, базовые знания
работа с файлами, основы HTML (изучение
Введение в HTML) и представление о том, как работает CSS (изучите
Первые шаги CSS.) Цель: Чтобы узнать о различных селекторах-комбинаторах, которые можно использовать в
CSS. корпус артикул р
.box . > ) помещается между двумя селекторами CSS. Он соответствует только тем элементам, которые соответствуют второму селектору и являются прямыми дочерними элементами элементов, соответствующих первому. Элементы-потомки ниже по иерархии не совпадают. Например, чтобы выбрать только article > p
> , который определяет это как дочерний комбинатор, вы получите селектор потомков и все + ) помещается между двумя селекторами CSS. Он соответствует только тем элементам, которые соответствуют второму селектору и являются следующим одноуровневым элементом первого селектора. Например, чтобы выбрать все элементы , которым непосредственно предшествует элемент
p + img
и сразу за этим ., между и ~ ). Чтобы выбрать все элементов, которые идут в любом месте после
p ~ img
, и хотя в документе также есть ul > li[class="a"] {
}
