Что такое ТНВД (Топливный Насос Высокого Давления) в автомобиле

Начать стоит с того, что топливный насос высокого давления или, как его часто сокращают, ТНВД – один из самых основных и важных элементов дизельного двигателя. Он несет в себе следующие важные функции: регулирует процесс поступления топлива, то есть контролирует начало этого процесса и под давлением нагнетает само топливо.

По мере совершенствования конструкции, появились аккумуляторные системы, они стали отвечать непосредственно за впрыск горючего. То есть с появлением электроники, все стало намного проще с одной стороны, но сложнее с другой. Аккумуляторные системы были неразрывно связаны с форсунками, поэтому благодаря электронике, все высчитывалось и распределялось автоматически.

Плунжерная пара -это основная составляющая ТНВД. Она объединяла поршень и цилиндр. Деталь эта была непростая, для ее изготовления использовали высококачественную сталь, а сама конструкция выполнялась с высокой точностью. Втулкой и плунжер имели между собой определенный зазор, называемый прецизионным сопряжением.

Виды и конструкционные особенности ТНВД

Топливные насосы высокого давления (ТНВД) подразделяются на следующие виды по своей конструкции, называя, мы будем давать краткое его описание. Первый, с которого необходимо начать, это рядный ТНВД. В нем топливо нагнетается за счет так называемых плунжеров или их пары.

Второй вид ТНВД – это распределительный. Он имеет уже несколько другую структуру: внутри может размещаться один или несколько плунжеров. Каждый из них отвечает за нагнетание топливо в том или ином цилиндре.

Третий вид – это магистральный, в котором горючее нагнетается непосредственно в аккумуляторе. ТНВД устанавливаются в том числе и на бензиновые моторы. Там они связаны напрямую с системой впрыска.

Отличие от дизельных агрегатов лишь в создаваемом давлении, здесь оно на порядок ниже, чем в дизелях. Выпуском ТНВД занимаются ведущие компании, каждая из которых постоянно на слуху. Это и Lucas, и Denso, и Bosch, и Zexel.

Теперь более конкретно о каждом из видов.

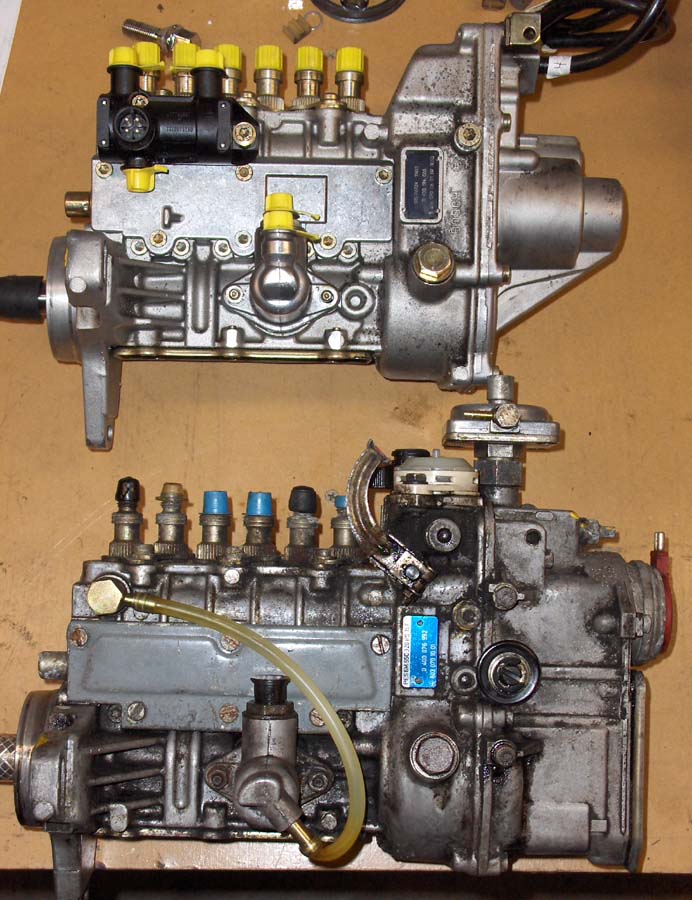

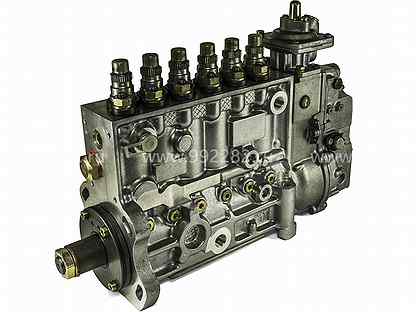

Рядный насос

Он устроен таким образом: в нем имеются плунжерные пары, каждая из которых замыкается на определенный цилиндр. Все они расположены внутри корпуса ТНВД дизельного двигателя. Там же предусмотрены конструкцией каналы, по которым горючее подводится и отводится. Движение плунжеров происходит за счет кулачкового вала, на который в свою очередь воздействует вал коленчатый.

Каждый плунжер ТНВД размещен на своеобразном пучке и воздействует на него. При работе он прижимается к своему пучку. Это происходит за счет пружин. Наглядно это можно представить.

Смотрите, вал с пучками начинает двигаться, соответственно его детали начинают воздействовать на плунжер и толкать его. Соответственно, тот начинает двигаться вверх — вниз по втулке.

Что этот процесс дает нам? А благодаря ему происходит поступление горючего из ТНВД в определенных количествах к форсункам. То есть данное устройство позволяет открывать и закрывать вход для поступления и выпуска горючего с определенно периодичностью.

Данный механизм позволяет создавать давление и открывать клапан, который отвечает за нагнетание. А если этот агрегат запускается, то обеспечивается доступ горючего к форсунке. Момент подачи горючего и его количество распределяется за счет механического воздействия. Оно происходит за счет того, что плунжер поворачивается в корпусе втулки.

Беспрепятственные повороты ему обеспечивает шестерня, которая напрямую завязана на зубчатую реку. Если следовать дальше по цепочке, после рейки, то следующим элементом уже является педаль газа.

Вверху плунжер выглядит, как лопатка и имеет наклонную поверхность. Он позволяет отсеивать лишнее горючее, тем самым производя его контроль в поступлении. Весь этот процесс регулируется механически за счет центробежной муфты.

Что при этом происходит? Вы увеличиваете обороты двигателя, а в системе производится ранняя подача топлива и наоборот, когда уменьшаете, то происходит поздняя подача. У такой конструкции ТНВД более высокая практичность и надежность. Такого типа толпивные насосы высокого давления могут работать и с низкими видами горючего. Смазка этих агрегатов производится моторным маслом и смазываются двигателем.

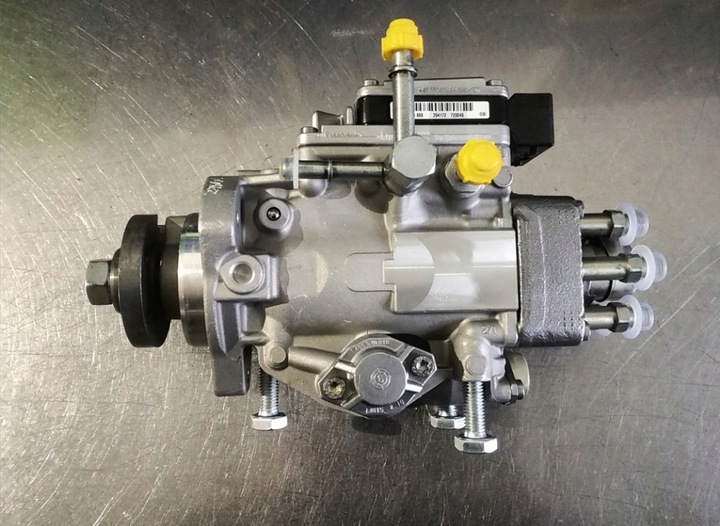

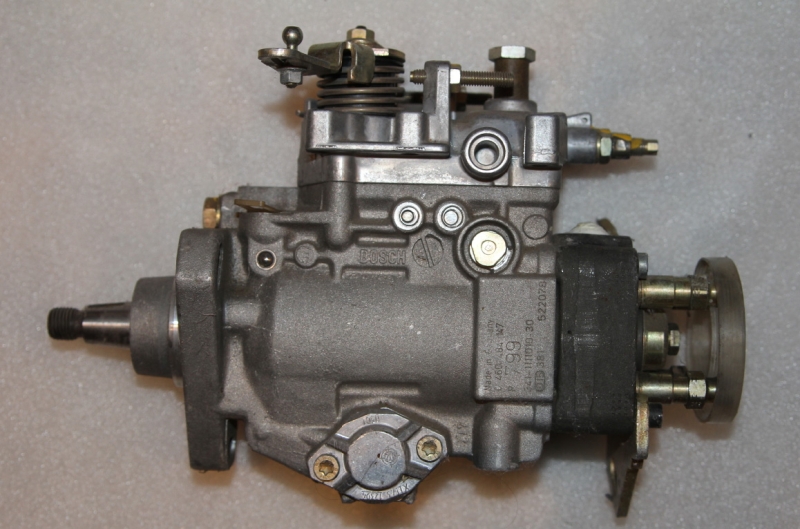

Данный тип ТНВД отличаются от рядных по своей конструкции. Они имеют в своем распоряжении всего один или два плунжера, которые распределяются на все цилиндры мотора. Поэтому имеют более компактный вид и меньший вес.

По функциональности такие насосы позволяют обеспечить более высокую равномерность подачи. Но при всех этих плюсах, у них есть и минусы. Большинство деталей в конструкции не долговечны.

Рядные ТНВД для дизельного двигателя, используются и на легковых, и на грузовых автомобилях. А распределительные насосы высокого давления только на легковых машинах. Их конструкция может быть различная, и включать разные приводы плунжеров.

Самыми распространенными из них видами в области эксплуатации являются торцевые и внутренние. Они считаются более долговечными, так как на них не производится никаких нагрузок. В таком типе насосов с торцевым приводом главным является распределяющий плунжер.

Благодаря ему, топливо дизельного двигателя равномерно распределяется из ТНВД по цилиндрам. Когда кулачковая шайба начинает двигаться, плунжер начинает тоже двигаться, совершая при этом поступательные и возвратные движения. Шайба тоже при этом движется по роликам.

Благодаря этому, эти две детали действуют друг на друга, что позволяет создать необходимое давление для горючего. Назад она возвращается за счет пружины. Сила вращения плунжера исходит от приводного вала. Весь этот механизм позволяет распределять топливо по цилиндрам.

Топливо регулируется опять же за счет механического воздействия и электроники. При механическом регулировании опять задействована центробежная муфта, на которой находятся грузы. Эта муфта отвечает за изменение величины топливной подачи, путем воздействия на дозатор.

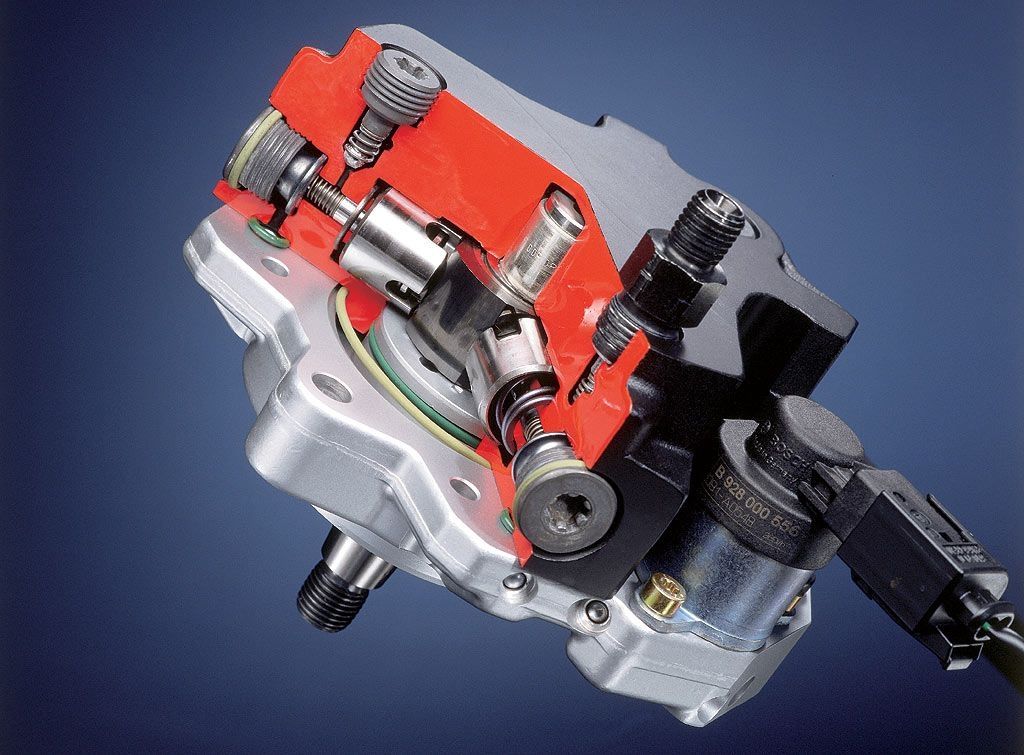

Магистральный насос

Этот вид используется в аккумуляторной системе. Он отвечает за нагнетание горючего в топливную рампу. Отличие его от других видов насосов является тот факт, что он позволяет создавать давление горючего, намного выше, чем в других видах ТНВД.

В своей конструкции магистральный вид может иметь, как один, так и два, и три плунжера. Их привод обеспечивается за счет кулачковых шайбы и вала. Когда вращается вал, происходит воздействие на плунжер возвратной пружины, и тот соответственно движется вниз. Этот процесс позволяет уменьшить давление в компрессионной камере, объем же при этом увеличивается.

При разряжении горючее попадает в камеру, но это происходит тогда, когда в камеру откроется клапан, отвечающий за впуск. Затем давление начинает снова расти в камере. Этот процесс позволяет постепенно поднять в исходное положение плунжер и камера закроется.

В рампу топливо попадает после того, как создастся соответствующее давление и откроется клапан, отвечающий за выпуск. Подача горючего контролируется и управляется по потребности двигателя. За этот процесс отвечает клапан, который отвечает за дозирование.

Как только поступает сигнал с блока управления, клапан начинает немного приоткрываться. Это позволяет контролировать и регулировать количество горючего, которое поступает в компрессионную камеру.

Теперь Вы точно знаете, что такое ТНВД в автомобиле и какую функцию он выполняет Во всяком случае начальное представление о топливном насосе высокого давления Вы получили.

Поделитесь информацией с друзьями:


проверка, диагностика, снятие с двигателя

Топливный насос высокого давления — один из основных механизмов в системе подачи топлива в дизельных двигателях. Именно этот узел является главным отличием дизельных двигателей от своих бензиновых собратьев. Однако из-за своей сложности и чувствительности к качеству топлива топливный насос высокого давления (сокращенно ТНВД) нередко выходит из строя, что может грозить ремонтом или заменой узла.

Принцип работы ТНВД

Несмотря на обилие различных видов насосов, все ТНВД работают по сходному принципу и обеспечивает подачу порций дизельного топлива в цилиндры двигателя автомобиля под высоким давлением в строго отведенные моменты времени. Размер подаваемых порций топлива определяется нагрузкой цилиндров к коленчатому валу. Основу любого вида ТНВД составляет плунжерная пара, состоящая из непосредственно плунжера (поршня) и втулки (цилиндра).

Выделяется 2 основных разновидности ТНВД по принципу действия:

  • ТНВД непосредственного действия с механическим приводом плунжера;
  • ТНВД с аккумуляторным впрыском.

По устройству также различаются несколько видов ТНВД:

  • рядные — секции насоса расположены в ряд и подают топливо в определенный цилиндр мотора;
  • распределительные — одна секция насоса может подавать топливо в несколько разных цилиндров;
  • многосекционные (V-образные) — для высокоскоростных дизельных двигателей.

В свою очередь распределительные ТНВД могут быть одноплунжерными и двухплунжерными.

Все ТНВД непосредственного впрыска работают по одному принципу:

  • механический привод плунжера;
  • одновременно протекающие процессы нагнетания и впрыска;
  • давление для впрыска топлива создается движением плунжера.

ТНВД с аккумуляторным впрыском обеспечивают подачу топлива в раздельных циклах: сначала топливо нагнетается в аккумулятор насоса, затем поступает в топливные форсунки. Насосы с электронным управлением форсунками получили название системы Common rail.

Вкратце принцип работы топливного насоса высокого давления выглядит таким образом.

  1. Топливо из бака поступает в ТНВД благодаря подкачивающему насосу. Давление топлива на входе в насосную секцию ТНВД поддерживается редукционным клапаном.
  2. Движение плунжера, подающего топливо в цилиндры мотора, обеспечивается кулачковым валом, в свою очередь имеющим привод от коленчатого вала автомобиля.
  3. Вращение кулачкового вала заставляет двигаться плунжер, который поднимается вверх по втулке. При этом последовательно открываются выпускное и впускное отверстие.
  4. Создаваемое движением плунжера давление открывает нагнетательный клапан, после чего топливо поступает к топливной форсунке цилиндра дизельного двигателя.
  5. Избытки топлива через сливной, винтовой, радиальный и осевой каналы сливаются из плунжера в бак посредством дренажного штуцера.

Признаки неисправности ТНВД

ТНВД — дорогостоящий и довольно «капризный» узел дизельного двигателя, крайне требовательный к качеству топлива и смазывающих материалов. Основная причина выхода из строя ТНВД — загрязнение плунжеров насоса, которые установлены во втулки с минимальными допусками, измеряющимися в микронах. Загрязнение плунжерной пары твердыми частицами, содержащейся в некачественном дизельном топливе, может приводить к выходу ТНВД из строя. Не менее опасна и вода, которая может содержаться в топливе. Влага размывает защитную масляную пленку деталей узла, что чревато заклиниванием деталей ТНВД. Также неисправность ТНВД может заключаться в физическом износе деталей и повреждение корпуса насоса.

Неисправность ТНВД обычно приводит к неравномерности подачи топлива в форсунки двигателя и к снижению его поступающего объема. Чтобы понять то, что ТНВД не работает в штатном режиме, не обязательно ждать его поломки. Признаками проблем с ТНВД и с топливной системой в целом являются:

  • повышенный расход топлива;
  • нестабильная работа двигателя на малых оборотах;
  • затруднения с запуском двигателя;
  • перегрев мотора;
  • утечка горючего;
  • падение мощности и отдачи дизельного двигателя;
  • увеличенная дымность выхлопа;
  • появление посторонних шумов в процессе работы двигателя.

Проверка ТНВД

Симптомы неисправности насоса сходны с поломками деталей двигателя, а также могут иметь схожесть с неисправностью охлаждающей системы автомобиля. Поэтому для диагностирования поломки непосредственно ТНВД необходимо проверить и убедиться в исправности деталей насоса.

В идеале диагностика ТНВД и поиск неисправностей может проводиться только на стенде — устройстве, позволяющем имитировать работу ТНВД в рабочих диапазонах. Однако так как стоимость стенда сравнима с ценой автомобиля, а для диагностики необходимо демонтировать ТНВД с автомобиля, то такие операции проводятся только в автосервисах.

В «боевых» условиях проверить ТНВД достаточно сложно, но, все-таки возможно. Однако нужно понимать, что в домашних условиях получится диагностировать только некоторые неисправности ТНВД, а полную картину даст только проверка на стенде.

  1. Проверить плунжерные пары на наличие в них воды можно сняв ремень ГРМ и осторожно покрутив шкивом. Если шкив проворачивается с переменным усилием (из-за вращения кулачкового вала), то вода во втулках ТНВД отсутствует. Если шкив не проворачивается, то в системе ТНВД находится вода, что при запуске двигателя приведет к заклиниванию.
  2. Давление в плунжерной паре можно проверить с помощью тестера ТАД-01А, КИ-4802 или любого другого подобного инструмента. Такой прибор можно изготовить даже самостоятельно, для этого потребуется мощный манометр. Тестер вкручивается в ТНВД на место топливной трубки или в центральное отверстие головки насоса. Показатели измерения должны составлять не менее 300 кг/см2. В обратном случае плунжерная пара изношена и нуждается в замене или восстановлении.
  3. В дизельных автомобилях с электронным управлением ТНВД поломка может заключаться в обрыве датчика оборотов, расположенного на корпусе насоса. В таком случае топливо не поступает из ТНВД в форсунки цилиндров мотора. Для проверки датчика необходимо с помощью мультиметра измерить сопротивление на разъеме датчика, расположенного на крышке ТНВД. В случае отсутствия сопротивления произошел разрыв.
  4. Если неисправность ТНВД заключается в утечке топлива, то, как правило, виноваты уплотнительные кольца узла. Чтобы проверить ТНВД на утечку необходимо при работающем двигателе покачать ось рычага ТНВД. Если при этом наблюдается утечка топлива, то резиновый уплотнитель в месте утечки нужно заменить. Если утечки возникают не на оси, а в других местах узла, например, в местах посадки плунжерных пар, то для диагностики придется разбирать ТНВД.

Все эти способы помогают проверить ТНВД на наличие поломок. Однако неисправностей насоса гораздо больше, поэтому в большинстве случаев приходится демонтировать ТНВД и разбирать узел в поисках механических и иных повреждений в деталях узла.

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

  1. Для начала следует слить всю охлаждающую жидкость в автомобиле.
  2. Далее отсоединяется минусовая клемма аккумулятора.
  3. Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
  4. Затем снимается крышка головки блока цилиндров.
  5. Далее снимается кожух ремня ГРМ.
  6. Затем демонтируется впускной коллектор.
  7. Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
  8. Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
  9. Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
  10. Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
  11. Далее отсоединяются детали электропроводки.
  12. Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
  13. Далее выворачиваются болты на корпусе ТНВД.
  14. Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД.

Ремонт ТНВД дизеля: нюансы, особенности

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Устройство прибора

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

  • Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
  • Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
  • Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
  • Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
  • Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
  • Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

  1. устранить утечку топлива из корпуса насоса;
  2. проверить исправность электромагнитного клапана;
  3. проверить плунжерный механизм подачи горючего;
  4. проверить автоматический регулятор частоты вращения;
  5. очистить фильтрующие сетки;
  6. проверить давление, развиваемое прибором;
  7. отрегулировать автомат опережения впрыска.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Ремонт плунжерного механизма

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

Система впрыска топлива с механическим ТНВД

Впрыск топлива с механическим ТНВД – устаревшая, но надежная и хорошо зарекомендовавшая себя система, которая применялась преимущественно на атмосферных дизельных двигателях 80-х - 90-х годов.



Топливный насос высокого давления (ТНВД) – один из главных составляющих элементов системы впрыска дизельных двигателей. Насос высокого давления один из самых сложных узлом во всей системе подачи топлива, так как он служит не только для подачи топлива под высоким давлением, но и для его дозирования, выполняя в системе впрыска дизельных двигателей ту же функцию, которую выполняет дроссельная заслонка. Механический ТНВД применялся преимущественно в системах впрыска дизельных двигателей легковых автомобилей конца прошлого века, но были и прецеденты установки его в качестве элемента системы непосредственного впрыска бензиновых двигателей.

Насос высокого давления предназначен для регулирования нужного момента начала впрыскивания и для подачи определенного количества топлива под давлением в цилиндры мотора.

По способу впрыска топлива ТНВД бывают двух видов: непосредственного действия и с аккумуляторным впрыском. Именно про первый вид насосов и пойдет речь далее. В этих устройствах процессы нагнетания и впрыска протекают одновременно, а привод плунжера - механический.



История создания механического ТНВД

Еще при конструировании первых стационарных силовых агрегатов Рудольф Дизель предположил, что для того, чтобы топливо самовоспламенялось, оно должно нагнетаться в цилиндры под высоким давлением. Дизель создал свою версию двигателя, работающего на основе принципа воспламенения. В системе впрыска он  использовал громоздкий, но довольно мощный компрессор. Позже, в 20-е годы ХХ века, Роберт Бош создал первый надежный и в то же время компактный механический ТНВД. На серийных грузовых автомобилях Mercedes этот узел был опробован в 1927 году, а на легковых автомобилях появился только в 1936-м.



Устройство и принцип работы механического ТНВД

В зависимости от конструкции ТНВД бывают следующих видов: рядный, распределительный и магистральный. В конструкции рядного ТНВД используются плунжерные пары, в соответствии с числом цилиндров в двигателе. Плунжерные пары располагаются в корпусе насоса, имеющем каналы для отвода и подвода топлива. Плунжер приводится в движение от кулачкового вала, а тот в свою очередь от коленвала. Плунжеры прижаты к кулачкам вала при помощи пружин.

Кулачок вращающегося вала воздействует на толкатель плунжера. Тот в свою очередь перемещается вверх по втулке, последовательно закрывая выпускное и впускное отверстия. При этом создается давление, необходимое для открытия нагнетательного клапана, после чего топливо поступает к определенной форсунке. Такой насос применялся, к примеру, на дизельном двигателе CD20 компании Nissan - настоящей "рабочей" лошадке конца восьмидесятых - начала девяностых. CD20 и его модификации можно увидеть под капотом большого количества машин - к примеру Nissan Sunny, Serena, Bluebird и так далее. Существовали и другие дизельные двигатели Nissan с механическим ТНВД. При этом, Nissan - далеко не единственный пример. Механические ТНВД можно встретить на старых моделях практически любого производителя.



Плюсы и минусы механического ТНВД

Механический ТНВД имеет несколько преимуществ. К примеру, его работа не зависит от состояния бортовой сети автомобиля, за что его очень любят поклонники ралли-рейдов на внедорожниках, которым приходится нередко штурмовать в брод реки, заливая двигатель водой. Есть у таких насосов и недостатки: несоответствие современным эко нормам, низкий КПД, низкое давление впрыска. Основным недостатком является зависимость работы насоса от качества дизельного топлива - дело в том, что в механическом ТНВД топливо играет роль смазки, и при попадании любых посторонних примесей или воды износ насоса стремительно растет. ТНВД сложный высокоточный узел, и стоимость его ремонта сильно бьет по карману.



Вопросы эксплуатации механического ТНВД

Как уже упоминалось, ТНВД с механическим впрыском долговечны и надежны. Неполадки дают о себе знать довольно редко и, главным образом, это происходит из-за использования низкокачественного дизельного топлива, моторного масла, либо из-за большого пробега. Чаще всего изнашиваются детали механического регулятора и плунжерные пары. Основными признаками поломки форсунок и насоса высокого давления являются: дымность, трудный запуск, увеличение расхода топлива, неустойчивая работа на холостом ходу, посторонние шумы, в виде рывка или с запаздыванием реагирует на нажатие педали газа, снижение мощности.

ремонт тнвд

Ремонт ТНВД своими руками (топливного насоса высокого давления) может потребоваться у любого дизельного двигателя после определённого пробега машины, ведь даже выполненные с высокой точностью и из износостойких материалов, детали насоса способны изнашиваться со временем, и их следует восстанавливать, или менять. В этой статье мы рассмотрим, как в гаражных условиях произвести диффектовку некоторых деталей насоса высокого давления (топливной аппаратуры) и как восстановить нормальную работоспособность ТНВД.

Конечно же на разных автомобилях могут быть конструктивные отличия в топливной аппаратуре и описать в одной статье ремонт насосов различных марок и моделей не реально, с учётом всех нюансов конструкции деталей и их износа. Но всё же на большинстве машин принцип работы ТНВД одинаков и если и есть какие то существенные отличия (например один плунжер или несколько), то они будут по возможности учтены.

Если вы не имеете слесарных навыков и навыков пользования мерительными инструментами, то всё же советую для ремонта вашего ТНВД (особенно самых свежих иномарок) обратиться в специализированную мастерскую, и не смотря на то, что грамотный ремонт топливной аппаратуры достаточно дорог, всё же потратиться стоит.

Ну а тем кто дружит с техникой с малых лет и привык всё делать сам, разобрать механизм любого насоса и после этого выявить изношенные детали, ну и разумеется заменить их, не составит труда. Особенно на более простых дизельных машинах не самых свежих годов выпуска. Конечно же для более точной диагностики могут понадобиться некоторые приспособления, но некоторые из них можно купить или сделать самому.

ТНВД любого дизеля очень важный и высокоточный агрегат, от состояния которого напрямую зависит нормальная работа дизельного двигателя. И в задачи насоса входит не только подача дизельного топлива к форсункам под высоким давлением, но ещё и точное изменение количества топлива (за единицу времени) в зависимости от оборотов коленчатого вала двигателя. Также с помощью специального электроклапана, установленного в ТНВД, производится глушение дизеля.

Так же в задачу насоса высокого давления входит вакуумная корректировка количества требуемого топлива, при изменении оборотов турбокомпрессора, установленного на двигателе. Так же в насосе есть устройство для снятия показаний оборотов (для тахометра автомобиля).

Ещё в ТНВД имеется система для корректировки работы насоса (подачи нужного количества топлива) в зависимости от температуры охлаждающей жидкости и соответственно самого двигателя. Ну и имеется вакуумное управление оборотами дизельного мотора в зависимости от работы (включения- выключения) кондиционера.

На насосе так же имеется устройство для регулировки минимальных и максимальных оборотов двигателя, так же для регулировки номинальной подачи топлива и изменения угла опережения впрыска топлива (подобно опережению зажигания на карбюраторных моторах).

Зная все вышеописанные функции (на самых современных дизелях могут быть и дополнительные) и какой механизм (деталь) насоса их осуществляет, можно легко выявить изношенный или неисправный механизм, в случае какой то неисправности и устранить её. Но начнём с самых мелких неисправностей.

Ремонт ТНВД — выявление и устранение неисправностей.

Ниже будут описаны некоторые важные детали ТНВД, их диагностика и устранение неисправностей.

Устранение утечки топлива.

Самая частая неисправность на подержанных дизельных иномарках возрастом старше 5 лет — это подтекание топлива из-за изношенных резиновых уплотнений (колечек, манжет). Выявляется просто: нужно на работающем двигателе покачать за ось рычага, указанную жёлтой стрелкой (см. фото чуть ниже) и если при этом наблюдается утечка топлива, то резиновые колечки следует заменить.

Для этого следует снять крышку насоса, вытолкнуть ось из посадочного отверстия и внимательно осмотреть ось и само отверстие, возможно они изношены. При выработке на оси (впадина) её желательно восстановить хромированием или хотя бы цинкованием, затем заменить резиновое уплотнительное колечко новым.

На свежих иномарках может быть два или даже три уплотнительных кольца и они как правило не текут, даже если ось изношена. Если у вас более старая машина и в насосе всего одно кольцо, да ещё и выработка, то лучше отдать оську токарю и проточить дополнительную канавку для ещё одного колечка, и течь прекратится на долго.

Но на большинстве ТНВД пружина рычага давит на него и перекашивает оську, неравномерно изнашивая её. От этого получается неравномерная выработка и ось начинает болтаться. От этого новые резинки (уплотнительные колечки) будут изнашиваться довольно быстро, опять начнётся подтекание топлива и это не дело.

Для нормального восстановления следует проточить оську, чтобы устранить элипсную выработку, а затем исходя из проточенного диаметра на оси, следует изготовить (выточить) ремонтную втулку из бронзы, которая запрессовывается в крышку насоса. Разумеется отверстие для оси в крышке тоже немного рассверливается и обрабатывается развёрткой под наружный диаметр втулки, отверстие на пару соток меньше чем наружный диаметр втулки — под прессовую посадку (запрессовку).

Таким образом можно увеличить ресурс этого узла в несколько раз, так как бронза имеет довольно низкий коэффициент трения и износ как втулки, так и оськи будет минимален. Всё собирается в обратной последовательности с новыми уплотнительными колечками.



А вообще на ТНВД довольно много уплотнительных колец (см. фото слева), которые со временем могут потерять герметичность и в продаже бывают различные ремкомплекты с новыми уплотнениями, которые следует приобрести и заменить.



Электромагнитный клапан.

Предназначен для перекрывания подачи топлива при повороте ключа зажигания, то есть для глушения дизельного мотора (так же часто используется для подключения к нему противоугонных систем). На большинстве насосов установлен сверху на головке насоса 4 — это видно на самом верхнем фото, там клапан показан под цифрой 8, а его клемма под цифрой 6 (так где место подсоединения трубок высокого давления к насосу).

При выходе его из строя, дизельный двигатель внезапно глохнет и не запускается. Проверить работоспособность этого клапана очень просто и я уже писал в статье про основные неисправности дизельного двигателя (советую почитать, статья находится вот тут, а вторая часть вот здесь).

Но мне не трудно повторить и в этой статье. Сначала проверяем не оборвался ли провод, приходящий к клапану. Если он на месте, то теперь следует убедиться, из-за чего клапан не работает: из-за его поломки (заедания) или из-за порчи провода, подающего к нему напряжение. Берём кусок провода и подсоединяем его одним концом к плюсовой клемме аккумулятора, а второй конец к клемме клапана. -

Если слышно щёлчок срабатывания клапана, при подсоединении к нему провода под напряжением, то клапан исправен и нужно искать причину в проводке (проверить целостность провода от замка зажигания до клапана — возможно не провод испорчен, а просто клемма на каком то разъёме отошла или окислилась). Подсоединив отдельный провод от батареи к клапану, так можно доехать домой, а на досуге заняться проверкой целостности проводки, или обратиться к автоэлектрику..

Если же при подсоединении к клапану отдельного провода (от батареи) с напряжением 12 в не слышно щелчка, значит вышел из строя сам электромагнитный клапан (возможно сгорела катушка селеноида, выявляется прозвонкой катушки) и его следует заменить.

Чтобы не вызывать эвакуатор и иметь возможность доехать до своего гаража (или сервиса) с неисправным клапаном, следует вывернуть из корпуса ТНВД корпус клапана ( на большинстве машин ключ на 24) и затем удалить из клапана пружину 3 и запорный элемент 4 c резиновым клапаном 5 (см. фото), перекрывающий подачу топлива (можно заодно почистить сетку 6).

Затем нужно ввернуть на место корпус клапана и подсоединить к нему клемму с проводом, или изолировать (чтобы она не замкнула на массу) и можно двигаться дальше, за новым клапаном в магазин или пока ехать домой.

Только следует учесть, что теперь заглушить мотор привычным способом не получится, а только лишь если снизить обороты до самых малых, затем нажать на тормоз и и отпустить сцепление, чтобы мотор заглох.

Система автоматического понижения оборотов и опережения при прогреве дизельного двигателя.

Эта система, установленная на насосе, работает в автоматическом режиме и по мере прогрева мотора сбавляет обороты до холостых оборотов, нужных для прогретого двигателя. И при выходе её из строя мотор может заводиться и глохнуть, или наоборот обороты могут не сбавляться при прогреве мотора.

Система устроена так: в корпусе имеются два штуцера, к которым подсоеденяются два шланга от системы охлаждения двигателя и по этим шлангам циркулирует антифриз. В корпус вмонтирован термоэлемент с штоком, а шток связан механически (давитна рычаг) с рычагом подачи газа.

И шток при холодном моторе задвинут внутрь, но когда мотор заведётся и температура антифриза повышается, шток от повышения температуры начинает выдвигаться (преодолевая сопротивление пружины рычага) и давить на рычаг, постепенно сбавляя обороты двигателя. Чем горячее мотор, тем ближе обороты к холостым.

Но рычаг, на который воздействует шток термоэлемента (шток под резиновым чехольчиком — см. фото слева), связан ещё и с тягой, которая меняет опережение впрыска, ведь холодному дизелю нужен более ранний угол опережения, а прогретому мотору более поздний. Сила прижатия рычага пружиной регулируется специальным винтом с контргайкой, так же имеется ещё один винт, который регулирует свободный ход рычага.

Узнайте в мануале двигателя какие должны быть холостые обороты на вашей машине и с помощью регулировочного винта 1 добейтесь нужных оборотов, если они больше или меньше рекомендуемых заводом. Когда двигатель прогрет, пластина рычага регулятора должна ложиться полностью на регулировочный болт.

На большинстве дизельных иномарок, система по мере прогрева двигателя должна сбавлять обороты с 1100 об./мин. — на холодном моторе до 850 об./мин. — на прогретом моторе с коробкой автоматом и 750 об/мин — на прогретом моторе с механической коробкой ).

Плунжерный распределительный механизм подачи топлива.

Иногда бывает так, что машина простояла несколько дней или даже недель, и после попытки завести дизельный двигатель, он не запускается. Это бывает из-за наличия в топливе воды. Бывает конечно, что дизель после долгой стоянки не заведётся и по другим причинам, например из-за разряжения аккумуляторной батареи, окисления её полюсных штырей, завоздушивания ТНВД, проблем с противоугонкой и т.д.

Но как я уже упомянул выше, часто бывает, что мотор не заводится из-за наличия воды в дизельном топливе. Она может присутствовать в топливе после неудачной заправки, или просто у вас полупустой бак и в зимнее время конденсат в баке будет обязательно (зимой всегда следует держать бак по возможности полным, или применять специальные добавки в топливо, преобразующие воду.

Так вот, на большинстве ТНВД, например таких известных фирм как Diesel-Kiki, Bosch, Nippon Denso, при попадании воды в топливный насос высокого давления происходит поломка, как самого плунжера распределителя, так и его привода или к поломке шаровой опоры привода дозатора. Вероятность поломок усугубляется временем простоя машины с водой в ТНВД. И чем больше время простоя, тем больше вероятность поломки.

Так как сам плунжер, да и другие детали насоса, изготовлен с высокой точностью и двигается в своём посадочном отверстии с очень малыми зазорами. И при наличии воды в топливе и попадании её в эти зазоры, детали начинают корродировать и коррозия намертво схватывает пары трения (плунжер с дозатором и гильзой). Инженерам за рубежом, которые производят дизельные иномарки, и в голову не приходит, что в нашем топливе может присутствовать вода.

На наших же дизельных грузовиках имеется специальный фильтр отстойник (фильтры предварительной, грубой и тонкой очистки, а также фильтры форсунок) и вода не так страшна. Поэтому, кто не хочет иметь поломок дорогущего фирменного ТНВД (новый фирменный насос стоит примерно 1000- 1500$) и попасть на его дорогой ремонт, то советую доработать топливную систему вашей дизельной иномарки, как я описал вот в этой статье.

Избежать поломок можно: если ваша машина долго стояла (например вы улетали в отпуск) и по приезду вы не уверены в том, что в топливе полностью отсутствует вода, то советую не заводить сразу двигатель стартером, а попробовать сначала скинуть ремень ГРМ, (нанесите перед этим метки на ремне, относительно всех шкивов, или выставите все шкивы — коленвала, распредвала и привода ТНВД по заводским меткам). После снятия ремня, следует попробовать тихонько прокрутить шкив ТНВД рукой (по часовой стрелке).

Если провернуть рукой шкив удаётся (он проворачивается с переменным сопротивлением, то есть когда кулачки внутреннего механизма набегают и толкают плунжер, то шкив насоса крутится с переменной нагрузкой и это нормально), то значит всё в порядке и можно возвращать ремень ГРМ на место, выставив все шкивы по заводским меткам.

Если же рукой провернуть шкив ТНВД не удаётся, значит следует разбирать насос и пробовать проливать плунжер керосином, чтобы извлечь его для удаления коррозии. Бывало, на долго стоящих машинах, при попадании воды, плунжер намертво прихватывает к гильзе и приходилось выпрессовывать его прессом. Но перед этим как я уже говорил, следует хорошенько залить плунжер керосином или вэдэшкой (WD-40) и подождать несколько часов, чтобы всё откисло и тогда возможно пресс не понадобится.

Чтобы добраться до плунжера, разумеется следует снять ТНВД с двигателя и разобрать его. Перед снятием и разборкой новичкам советую фотографировать все этапы разборки, это поможет потом всё собрать быстро и без проблем. И следует запомнить золотое правило, перед тем как снимать ТНВД с мотора, пометьте все шкивы (распредвала, коленвала и насоса) относительно ремня (меток на ремне) или их меток на двигателе.



Чтобы снять насос с двигателя, разумеется потребуется отсоединить топливные трубки высокого давления, трос газа, шланги от термодатчика, провода, и т. д. (на некоторых машинах потребуется снять кое что ещё, смотрим по месту и фотографируем).

Перед откручиванием двух гаек, удерживающих ТНВД на двигателе (на некоторых три гайки или болта), следует обязательно пометить фланец насоса (его точное расположение) относительно посадочного места в двигателе, чтобы потом установить ТНВД так как он стоял (иначе измените опережение впрыска и будут проблемы).

Перед разборкой насоса, обязательно отмойте его снаружи дизельным топливом, а особо стойкие загрязнения следует мыть очистителем карбюратора. Отмытый снаружи и идеально чистый насос, даст гарантию, что никакая грязь не попадёт внутрь.

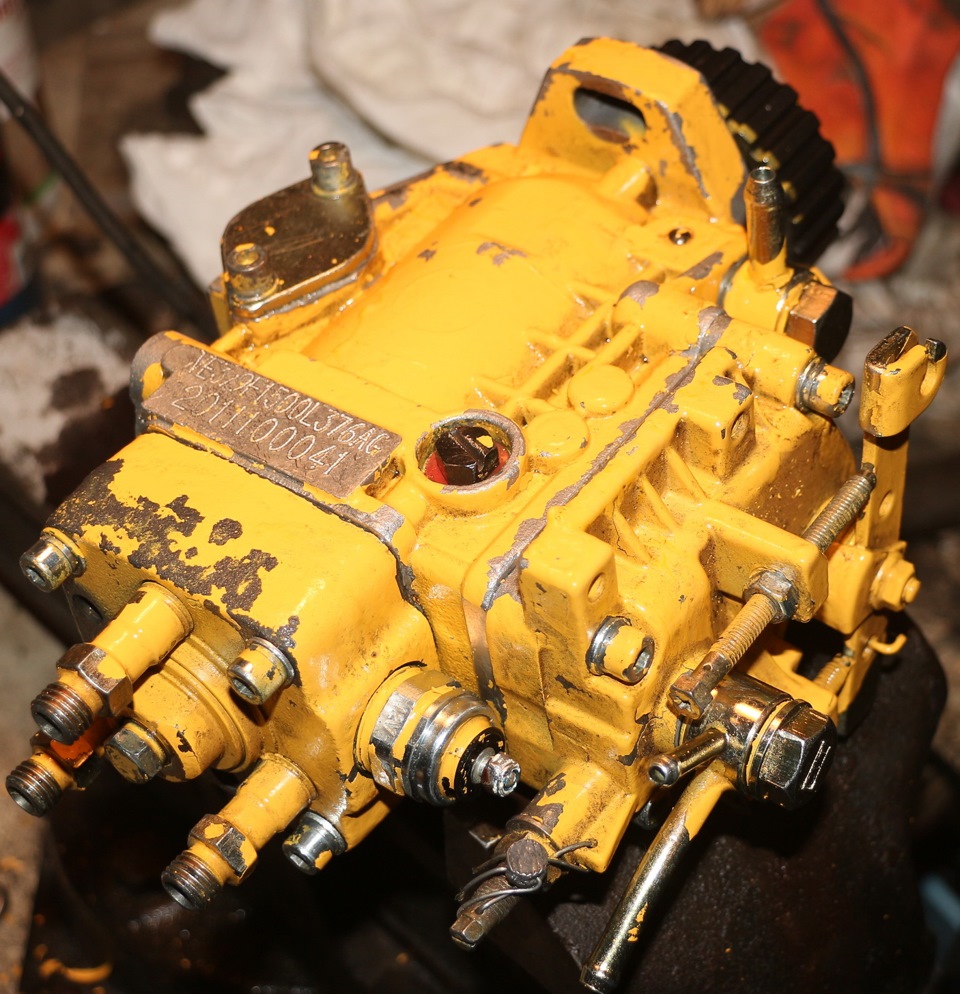

Сняв и уложив ТНВД на верстак, застеленный чистой белой тканью или бумагой, переверните его шкивом вниз, чтобы при снятии головки насоса, не высыпались пружины и ролики с шайбами. И потом вы перепутаете места каждого ролика, а ведь у каждой детали имеется своё приработанное место и менять детали местами очень не желательно.

И чтобы потом при сборке всё грамотно собрать, следует каждую снятую деталь пометить относительно своего места, маркером нужного цвета (или цифрами). И лучше аккуратно извлечь обойму с роликами и отложить её в отдельное место, и при сборке все ролики, относительно обоймы, будут на своих местах. К тому же у каждого ролика имеется своя шайба, которая установлена плоской стороной к ролику.

Ролики (см. фото слева) следует внимательно осмотреть на наличие раковин, сколов или сильной выработки. При обнаружении таких деффектов их очень желательно заменить новыми. При вращении приводного шкива насоса, через подпружиненную муфту вращающий момент передаётся на кулачковую шайбу, по которой обкатываются ролики. На поверхности шайбы тоже не должно быть сколов, забоин и сильной (ступенчатой) выработки.

Когда ролик набегает на вершину кулачка (роликов и кулачков 4 штуки, если цилиндров в двигателе 4), то механический давящий контакт заставляет плунжер двигаться поступательно и при этом ещё и вращаться вокруг своей оси. И благодаря этому вращению, а так  же тому, что на плунжере имеются ещё и четыре канала, он выталкивает топливо в нужный топливный канал в головке насоса (каналов четыре, если четырёх-цилиндровый мотор).

Через один из четырёх каналов топливо далее проталкивается в топливную трубку высокого давления и далее на форсунку нужного цилиндра двигателя. И так плунжер работает попеременно, проталкивая топливо под высоким давлением, для каждого цилиндра дизельного мотора. При определённом положении плунжера, он распределяет топливо в нужный топливный канал на выходе из головки насоса. Всё это конечно описано упрощённо, но зато надеюсь новичкам хоть немного понятно.

При разборке тщательно промываем все детали и если они без деффектов, устанавливаем на место. А как проверить плунжерную пару на износ, будет описано ниже, в другом разделе. Еще следует осмотреть и проверить дозатор и муфту грузов регулятора, но об этом в разделе ниже.

Дозатор ТНВД и муфта грузов регулятора.

Когда дизельная машина долго стояла, то при наличии воды в топливе, могут произойти не только неприятности с плунжером, описанные выше, но ещё коррозия может прихватить (приклинить) и дозатор, муфту грузов регулятора. При этом дизельный двигатель будет неустойчиво работать на холостых оборотах, временами самопроизвольно повышать обороты или наоборот сильно снижать их и от этого глохнуть.

При этом цвет выхлопа из глушителя нормальный (сизый дым из выхопной трубы не идёт). Разумеется от этой неисправности следует избавляться, произведя несложный ремонт ТНВД своими руками.

Для этого следует сначала полностью выкрутить винт номинальной подачи, обязательно пометив его резьбу, чтобы потом вкрутить так как он был. Но можно посчитать витки резьбы до контргайки или обороты винта при его выкручивании (винт показан на фото слева). Осмотрите  кончик винта, который без резьбы и саму резьбу.





Если конец винта и резьба покрыты тёмным налётом от коррозии, то для начала удалите коррозию 1500-ой наждачной бумагой.







Далее следует снять верхнюю крышку насоса и проверить подвижность муфты 1, подвижность грузиков регулятора, ну и подвижность дозатора 3 (см. рисунок ниже).

Если муфта трудно перемещается или вообще не перемещается, но при этом рычаги 2 и дозатор 3 не поломаны и легко двигаются, то снимать топливный насос высокого давления с вашего дизельного мотора совсем не обязательно. Для начала ослабляем контргайку 4 (на гайке может быть как правая, так и левая резьба и поэтому пробуем крутить в разные стороны) и выкручиваем ось 5.

Но прежде чем вынимать ось 5, следует придержать шестерню 8 и грузики 10 (вместе с обоймой 9 и муфтой 1 регулятора), чтобы они не выпали во внутрь ТНВД. Придерживая детали, извлекаем оську 5, а после шестерню 8 и грузики 10, при этом следите чтобы не упали шайбы 6 и 7. После извлечения оси 5, осмотрите её поверхность, и если на неё налёт от коррозии, удалите его самой мелкой наждачной бумагой (2000-ой) или шерстяной ветошью с полировальной пастой.

После этого следует надеть на оську 5 муфту 1 и повращать её на оси, а так же подвигать муфту вдоль оси. То есть следует добиться лёгкого перемещения деталей, и остаётся все детали промыть в чистом дтизельном топливе и собрать регулятор обратно. Новичкам советую в процессе разборки делать снимки хотя бы на мобильный телефон, это потом поможет правильно всё собрать.

Проверка давления плунжерной пары.

На изрядно поездивших дизельных иномарках случается такой парадокс: холодный мотор нормально заводится, но стоит поездить на машине и потом заглушить двигатель, то горячий мотор уже не заводится.

Некоторые водители откладывают ремонт ТНВД и ездят так, перевозя с собой канистру с водой. Стоит полить холодной водой на горячий ТНВД, вылив не менее пяти литров и охладив его, и дизель только после этого заводится. Казалось бы чудеса, но здесь ничего сверх естественного нет.

А всё дело в том, что такая неисправность происходит от того, что плунжерная пара изношена и уже не развивает необходимое давление, для надёжного пуска двигателя. А холодный мотор заводится потому, что холодное топливо, в холодном насосе, имеет вязкость выше, чем горячее топливо, а чем выше вязкость топлива, тем больше давление, развиваемое плунжерной парой.

Некоторые автовладельцы, чтобы запустить дизель с сильно изношенным плунжером, добавляют в соляру, находящуюся в насосе, моторное масло, чтобы повысить вязкость). Но сами понимаете, что это не дело и ТНВ требуется проверка давления и ремонт.

Проверить состояние плунжерной пары можно двумя способами: первый это снять ТНВД и отвести его в специализированную мастерскую. Но диагностика и ремонт может стоить денег и не малых (цена зависит от региона), поэтому тем кто любит всё делать своими руками, или не имеет толстого кошелька, лучше использовать второй способ.

К тому же второй способ проверки можно сделать даже не снимая ТНВД с двигателя. Но для этого потребуется специальный прибор, например как на фото слева (на фото прибор ТАД-01А) , который следует купить. Можно использовать и более старый прибор модели КИ-4802, или сделать его самостоятельно.

Для самодельного прибора следует выточить трубку, с одной стороны которой нарезается внутренняя резьба и вворачивается мощный манометр, рассчитанный на давление не менее 350 кг/см². С другой стороны трубки нарезается наружная резьба М12х1,5 (для иномарок) или М14х1,5 (для отеч. машин). Ну и ещё не помешает сбоку трубки просверлить и нарезать резьбу для клапана (чтобы стравливать давление).

Прибор вкручивается в ТНВД (вместо одной из топливных трубок или в центральное отверстие головки насоса, взамен выкрученного болта пробки 7, на самом верхнем фото. И после вкручивания прибора замеряется давление топлива, создаваемое плунжером (мотор если не заводится, то просто крутим стартером). Если давление на манометре будет менее 300 кг/см², то плунжерная пара изношена и следует её восстанавливать (например напылением), или покупать новую.

Очистка сеток после ремонта ТНВД.

Раз уж насос сняли с двигателя, обязательно следует произвести профилактические работы по очистке (промывке) сетчатых фильтров, которых в ТНВД несколько штук. Сколько их, зависит от конструкции насоса, но на большинстве моделей насосов месторасположение сеток показано на фото чуть ниже. Сеточки следует вынуть и тщательно промыть в дизельном топливе, при промывке особо грязных сеточек, их следует чистить зубной щёткой.

Напоследок скажу пару слов о современных ТНВД с электронным приводом на некоторых иномарках (например «Toyota Crown») их начали устанавливать в последнее время. На этих насосах нет ни тросиков, ни рычагов с пружинами, а только электроприводы (селеноиды) и шаговые электро-двигатели. И такие насосы не могут нормально обслужить и настроить не только автовладельцы, но и многие ремонтники в автосервисах.

Что тут можно сказать, не стоит утверждать, что они не ломаются, но вот отремонтировать их в большинстве мелких городов не удастся, так как нет ни грамотных ремонтников ни запчастей (если только запчасти Б/У на разборках).

Даже просто отрегулировать такие насосы без электронного диагностического оборудования не получится, так как всеми приводами (селеноидами и электро-моторчиками) управляет бортовой компьютер. И на такие насосы стоит только молиться, заливать только хорошее и отстоенное топливо и чаще менять топливные фильтры.

И последнее: заправляйтесь на проверенных автозаправочных станциях, зимой по возможности поддерживайте бак полным, и периодически чистите сеточки и вовремя меняйте топливные фильтры. Вообще советую менять топливные фильтры даже раньше срока, рекомендованного заводом изготовителем, ведь их рекомендации рассчитаны на европейское топливо, а не на нашу бурду.

Следует помнить, что топливный насос высокого давления очень точный и дорогой агрегат. А ремонт ТНВД своими руками для новичков (особенно насосы с электронным управлением) не так уж прост, но всё же возможен, успехов всем.

Ну а кто хочет научиться обслуживать современные дизеля и зарабатывать на этом деньги, то кликаем на банер ниже и учимся.

ТНВД что это такое, регулировка, ремонт, настройка

 Принципиальное отличие дизельного двигателя от бензинового заключается в том, что топливная смесь в цилиндре воспламеняется в результате резкого уменьшения объёма воздуха, вызванного ходом поршня вверх.
В момент, когда поршень приближается к ВМТ (верхней мёртвой точке), в камеру сгорания впрыскивается горючая смесь, которая воспламеняется от нагретого в результате динамичного сжатия воздуха.
Никаких элементов системы зажигания, подобно тем, которыми оснащаются бензиновые двигатели, у дизеля нет – топливо вспыхивает самопроизвольно.
Для того, чтобы этот процесс был возможен, необходимо, чтобы соблюдались, как минимум, следующие условия:

Соблюдение условий впрыска топлива под давлением обеспечивает ТНВД — топливный насос высокого давления.

  1. Топливо должно впрыскиваться в камеру сгорания под давлением.
  2. Момент впрыска топлива должен быть строго согласован с фазами ГРМ.
  3. Количество подаваемого топлива должно регулироваться – иначе невозможно управление двигателем.

Соблюдение этих условий и обеспечивает ТНВД — топливный насос высокого давления.
Если провести для аналогии параллель с бензиновым двигателем, то ТНВД выполняет функции системы питания и системы зажигания одновременно.
Подробнее о назначении и устройстве ТНВД попытаемся рассказать, что называется, «на пальцах» — подробное изучение топливной аппаратуры дизелей потребовало бы объёма отдельного учебного курса.

Содержание статьи

Устройство ТНВД дизельного двигателя

Механический рядный ТНВД



Топливный насос рядного типа




Рядный ТНВД имеет число плунжерных пар, соответствующее количеству цилиндров двигателя.

В недавнем прошлом практически все дизельные моторы оснащались такими насосами, по сути, представляющими несколько насосов (по одному на цилиндр), имеющих общий приводной кулачковый вал. Пары плунжер-втулка расположены в ряд, отсюда и название – «рядный ТНВД». Ещё такой насос называют распределительным, или насосом непосредственного впрыска.
Рядный ТНВД имеет число плунжерных пар, соответствующее количеству цилиндров двигателя. Плунжерная пара – это насос, нагнетающий топливо в топливную трубку форсунки. В движение плунжер приводится кулачковым механизмом, подобно тому, как клапаны двигателя – распределительным валом. После окончания рабочего хода плунжер возвращается в исходное положение под действием пружины.
Каждый рабочий ход плунжера подаёт под давлением топливо в форсунку. Для того, чтобы топливная смесь попала в камеру сгорания вовремя, т.е. впрыск топлива был согласован с работой шатунно-поршневой группы и ГРМ, кулачки на валу насоса установлены в соответствии с фазами газораспределения – углы, под которыми они расположены, как бы повторяют углы взаимного расположения кулачков распредвала и рабочий ход каждого плунжера происходит во время такта сжатия того цилиндра, в форсунку которого этот плунжер подаёт топливо.
Привод кулачкового вала ТНВД осуществляется через муфту с центробежным регулятором опережения впрыска. При увеличении числа оборотов грузики муфты под действием центробежной силы поворачивают вал ТНВД против направления вращения – для изменения момента опережения вспышки. Подобным образом на бензиновых карбюраторных двигателях изменяется угол опережения зажигания – за счёт грузиков на валу распределителя (трамблёра).


Цикл работы плунжерной пары




Регулировка подачи топлива ТНВД осуществляется поворотом плунжеров вокруг своих осей.

Плунжеры имеют на боковых поверхностях спиралевидные канавки, соединённые с канавками продольными. Регулировка подачи топлива ТНВД осуществляется поворотом плунжеров вокруг своих осей. В результате поворота происходит изменение количества топлива, поступающего в перепускной канал.
Канавка, выполненная в виде спирали, при разных углах поворота плунжера совмещается с перепускным каналом на разной высоте, что способствует изменению объёма впрыскиваемого топлива.
Плунжер поворачивается за счёт поступательного движения зубчатой рейки, входящей в зацепление с зубчатым сегментом плунжера. Зубчатая рейка является составляющей частью всережимного регулятора ТНВД, позволяющего управлять двигателем. Посредством дополнительных механизмов она соединена с педалью «газа» (на тракторах – ещё и с ручным рычагом, имеющим такое же назначение).
Кроме рейки, всережимный регулятор имеет механизм, устанавливающий её в положение максимальной подачи, после того, как двигатель заглушен. Делается это для облегчения последующего запуска. После того, как запущенный двигатель наберёт обороты, всережимный регулятор уменьшает подачу топлива.
Подачу топлива на ТНВД осуществляет насос низкого давления, поэтому топливные магистрали делятся на два типа:

  1. Низкого давления – от топливного бака к насосу низкого давления и к ТНВД; от ТНВД до топливного бака – обратный топливопровод.
  2. Высокого давления – от плунжерных пар к форсункам.

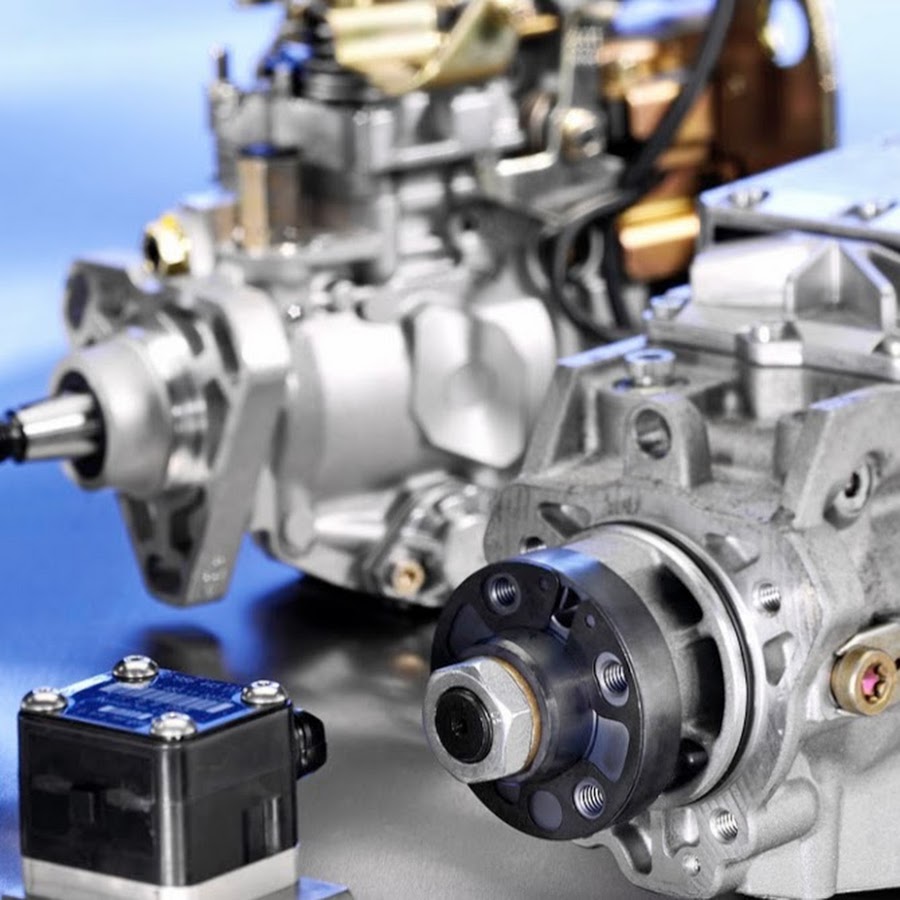

Роторные распределительные насосы



Роторный ТНВД




В роторных насосах применяется управляющая электроника.

В отличие от рядных, плунжеры в таких насосах устанавливаются в роторе, являющемся продолжением приводного вала. Ротор с плунжерами вращается в кулачковом кольце, выполненном с высокой точностью. В момент рабочего хода плунжер, прижимаемый к кулачку, движется внутрь, толкая топливо в нагнетательный канал ротора-распределителя. Впрыск топлива происходит, когда отверстия нагнетательного канала ротора (канал расположен по центру ротора) и корпуса ТНВД совпадают. Разумеется, форма кулачкового кольца, расположение отверстий в роторе-распределителе согласованы с фазами газораспределения, что позволяет осуществлять впрыск в заданный момент времени.
Вращение приводного вала обеспечивает работу областей низкого (на впуске) и высокого (при нагнетании) давления одновременно.
В таких насосах применяется управляющая электроника, что, в сочетании с конструктивными особенностями, позволяет добиться небольших размеров при высокой производительности.

Устройство и принцип работы ТНВД в системах впрыска Common Rail



ТНВД системы Common Rail




ТНВД системы Common Rail нагнетает топливо в общую топливную рейку, или гидроаккумулятор.

Топливные системы Common Rail называют ещё аккумуляторными. В них ТНВД не осуществляет впрыск топлива непосредственно в камеры сгорания, а нагнетает его в общую топливную рейку, или гидроаккумулятор.
Топливо, находящееся в гидроаккумуляторе под давлением, впрыскивается в цилиндры форсунками, клапаны которых управляются электромагнитами. Применение такой системы позволяет сделать впрыск более точным – как по времени, так и по дозировке. Кроме того, управляющий импульс на открывание клапана форсунки может быть импульсным – до 9 срабатываний за одно впрыскивание. Это позволяет добиться более устойчивого и «плавного» распространения фронта горения смеси, что благоприятно сказывается на мощностных характеристиках горения; ко всему прочему значительно снижается детонация.
Применение общей магистрали высокого давления позволило сделать ТНВД более компактным – теперь достаточно одного или двух плунжеров для обеспечения впрыска во все цилиндры мотора.
Компактным ТНВД стал и применению электрических исполнительных механизмов, работающих под управлением ЭБУ двигателя. Такими механизмами являются:

  1. Дозирующий клапан на ТНВД.
  2. Обратный клапан ТНВД.
  3. Клапан опережения впрыска топлива ТНВД.

Диагностика и ремонт ТНВД

Признаки неисправности ТНВД



Устранение неисправности рядного ТНВД




Ремонту поддаются лишь рядные ТНВД и то в плане очистки и замены изношенных деталей.

Неисправный насос, в первую очередь, проявляет себя через ухудшение мощностных характеристик двигателя. Кроме того, при нарушениях момента опережения вспышки, задаваемого насосом, нарушается работа двигателя на холостом ходу и затрудняется его пуск. Но для выявления причин нарушения работы мотора требуется комплексная диагностика топливной системы, так как симптомы неисправностей, например, форсунок или различных датчиков (в случае электронного управления двигателем) характерны и для насоса высокого давления.
В домашних условиях проверить ТНВД должным образом не представляется возможным. Исключением могут быть рядные механические ТНВД – при проверке топливной системы их неисправность легче выделить, так как неисправные форсунки или другие элементы проверить гораздо проще, чем при проверке топливного оборудования систем впрыска Common Rail.

Ремонт ТНВД дизельных двигателей своими руками

В специализированных мастерских настройка ТНВД осуществляется на специальных стендах для проверки и регулировки ТНВД.
Самостоятельный ремонт рядных ТНВД сводится к его очистке и замене изношенных деталей. Ремонту изношенные плунжерные пары ТНВД не подлежат – подобные детали изготавливаются с прецезионной точностью.
При выявлении утечек масла или топлива через насос, а также при выявлении при диагностике топливной системы незначительных отклонений в его работе, можно осуществить его ремонт, связанный с очисткой от загрязнений и заменой уплотнений. Для этой цели продаются ремкомплекты ТНВД, но восстановить выработавший свой ресурс узел с их помощью не удастся.


ТНВД: что это - в автомобиле, особенности и устройство

С каждым годом количество дизельных автомобилей увеличивается. И на то есть объективные причины. Дизель обладает приемлемым крутящим моментом, что положительно отображается на динамике разгона. Плюс ко всему такие автомобили в полтора раза экономичнее бензиновых. Но далеко не каждый знает устройство топливной системы дизельного авто и то, что такое ТНВД в автомобиле. Что же, давайте рассмотрим более детально данный механизм.

Характеристика

Итак, что такое ТНВД в автомобиле? Расшифровка данной аббревиатуры проста и понятна. Под ТНВД подразумевается топливный насос высокого давления. Это одна из главных составляющих в любом дизельном автомобиле. Для чего нужен данный насос? Он создан для подачи дизтоплива под высоким давлением.

Разновидности

На данный момент существует несколько типов данных устройств:

  • Распределительный.
  • Рядный.
  • Магистральный.

В первом имеется один либо несколько плунжеров. Они нагнетают и распределяют горючее по всем цилиндрам. Во втором типе подачу солярки выполняет отдельная плунжерная пара. Магистральные же механизмы выполняют лишь нагнетание топлива.

Производители

Есть несколько ведущих производителей ТНВД для грузовых автомобилей и легковых:

  • "Бош".
  • "Делфи".
  • "Лукас".

Далее рассмотрим подробно все типы ТНВД в автомобиле.

Что такое рядный ТНВД?

Данный механизм имеет столько плунжерных пар, сколько есть цилиндров в двигателе. Эти пары установлены в корпусе ТНВД. В последнем предусмотрены специальные каналы для отвода и подвода горючего. Сам плунжер двигается от кулачкового вала. Последний же приводится в действие благодаря коленчатому валу ДВС. В данном типе механизмов плунжеры постоянно прижаты к кулачкам посредством пружин. Как работает дизельный ТНВД автомобиля? Кулачок при вращении вала набегает на толкатель плунжера. Последний, в свою очередь, двигается по втулке вверх. Вместе с этим одновременно закрываются впускное и выпускное отверстия. Так создается давление, при котором нагнетательный клапан открывается, и горючее двигается по топливопроводу к нужной форсунке.

Регулировка момента и количества подачи топлива осуществляется:

  • Механически.
  • Посредством электроники.

Как это работает на практике? В первом случае регулировка выполняется путем вращения плунжера во втулке. Для этого на первом есть шестерня, соединенная с зубчатой рейкой (она связана также с педалью акселератора). Кромка плунжера имеет наклонную поверхность, благодаря чему при повороте подача топлива отсекается. Соответственно, так и регулируется количество горючего.

В чем преимущества использования данного типа насосов? Среди плюсов рядных насосов стоит выделить их высокую надежность. Механизмы смазываются моторным маслом, а потому через ТНВД может прокачиваться топливо не самого лучшего качества. Применяются обычно такие ТНВД в автомобилях КамАЗ, МАЗ и других тяжелых грузовиках. Также рядные насосы встречались на легковых машинах до 2000 года.

Распределительный насос

Еще один тип ТНВД в автомобиле. Что такое распределительный насос? В отличие от первого, он имеет два плунжера, которые обслуживают все цилиндры ДВС. Среди плюсов таких механизмов стоит отметить меньшие габариты и массу, а также лучшую равномерность подачи топлива. Вместе с этим распределительный насос имеет низкий ресурс сопряженных деталей. Поэтому для грузовиков такой механизм не годится. Встретить его можно только на легковых автомобилях.

Привод плунжера может быть нескольких типов:

  • Внутренним кулачковым.
  • Торцевым кулачковым.
  • Внешним.

Обычно производители используют торцевой либо внутренний тип. В данном случае нет силовой нагрузки на узлы приводного вала, поэтому ресурс элементов выше.

Сам плунжер вращается от приводного вала. Регулировка количества подачи топлива выполняется автоматически. Для этого предусмотрен специальный регулятор, который являет собой электромагнитный клапан. А настройка угла опережения впрыска выполняется путем поворота неподвижного кольца. Сам цикл работы насоса состоит из нескольких этапов:

  • Впуск солярки в надплунжерное пространство.
  • Нагнетание топлива.
  • Распределение его в цилиндры ДВС.

Наиболее популярный из распределительных – насос роторного типа. Здесь нагнетание и распределение дизтоплива происходят двумя механизмами. Это распределительная головка и плунжеры. Подача выполняется посредством двух плунжеров, которые находятся на распредвалу. Они обегают через ролики профиль кулачковой обоймы. Таким образом, плунжеры совершают возвратно-поступательное движения. Когда они двигаются навстречу друг другу, возрастает давление топлива. Горючее по каналам доставляется на форсунки цилиндров. А к плунжерам топливо подается под малым давлением. Подача обеспечивается благодаря топливоподкачивающему насосу. Последний находится на приводном валу в корпусе ТНВД. Он может представлять собой:

  • Шестеренный насос с внутренним либо внешним зацеплением.
  • Роторно-лопастной механизм.

Особенность данного типа насосов в том, что смазка осуществляется самим топливом, которое заполняет всю полость корпуса. Поэтому эти устройства более привередливы к качеству горючего.

Магистральный ТНВД и его особенности

Где применяется данный вид насосов? Этот тип используется как на легковых автомобилях, так и на современных грузовиках. Его можно встретить на всех моторах с непосредственным впрыском "Коммон Рейл".

Магистральный насос выполняет функцию нагнетания горючего в топливную рампу. Давление в системе впрыска может достигать более двухсот МПА. В зависимости от модификации, магистральный насос может иметь от одного до трех плунжеров. Приводятся в действие они благодаря кулачковой шайбе или валу. При вращении таковых посредством пружины плунжер двигается вниз.

Возрастает объем компрессионной камеры, и одновременно уменьшается в ней давление. Благодаря вакууму открывается впускной клапан. Так горючее поступает в камеру. При движении плунжера вверх растет уровень давления в камере. При этом закрывается впускной клапан. Далее открывается выпускной и топливо подается на рампу.

Как здесь происходит регулировка подачи топлива? Для этого предусмотрен специальный клапан дозирования. Он открыт в нормальном положении. Но после исполнительного сигнала, что идет от ЭБУ, клапан закрывается (не полностью). Таким образом регулируется объем горючего, что поступает в компрессионную камеру.

Про устройство опережения впрыска

Задача этого устройства очень важна. Оно служит для того, чтобы увеличить угол начала подачи горючего в то время, когда возникает повышенная частота вращения коленвала. Устройство состоит из:

  • Блока управления.
  • Датчика угла поворота приводного вала.
  • Электромагнитного клапана момента начала впрыскивания.

Так обеспечивается идеальный момент впрыска, который подходит по режиму работы ДВС и нагрузке на него. В это время компенсируется временный сдвиг, что определяется сокращением периода впрыска при увеличении частоты оборотов коленвала. Привод механизма обычно гидравлический. Само устройство опережения впрыска располагается в нижней части корпуса насоса таким образом, чтобы находиться поперек продольной оси ТНВД.

О системе GDI

Все привыкли слышать, что ТНВД есть на дизельных автомобилях. Но что такое ТНВД в бензиновом автомобиле? Это вовсе не шутка, причем такую схему подачи топлива практиковали еще десять лет назад японцы. Так, они разработали систему непосредственного впрыска GDI, которая действует посредством топливного насоса высокого давления. Последний нагнетает бензин в нужном объеме и под нужным давлением. Далее он впрыскивается в камеру. Стоит сказать, что и степень сжатия у таких моторов выше – 14.

Признаки неисправности

Когда требуется ремонт ТНВД на грузовых автомобилях? Об этом могут сообщить следующие показатели:

  • Возросший расход топлива.
  • Трудный запуск двигателя.
  • Уменьшение мощности и динамики.
  • Повышенная дымность выхлопа.
  • Наличие посторонних шумов во время работы двигателя.

Что касается самого ремонта, он должен производиться только квалифицированными специалистами. После диагностики может быть произведена замена:

  • Вала ТНВД.
  • Сальника.
  • Регулятора потока давления
  • Втулок.
  • А также реставрация плунжерной пары.

Заключение

Итак, мы выяснили, что собой представляет ТНВД и как устроен данный насос. Как видите, ТНВД – это весьма ответственный узел, малейшая неисправность в котором может вызвать серьезные проблемы. Ремонт данного насоса – это сложнейшая операция, требующая навыков и специального оборудования.

Признаки неисправности топливного насоса | Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Основная задача топливного насоса - подавать топливо из резервуара для хранения к двигателю, и он работает с множеством других автозапчастей для выполнения этой задачи. Это может затруднить определение того, выходит ли он из строя, если вы не знаете симптомы неисправного топливного насоса.

Самый важный ключ к диагностике автомобиля - это слушать и понимать, как он обычно работает, работает и действует ежедневно.Какие звуки издает? Что гремит? Каковы его нормальные обороты? Благодаря этой базе знаний и внимательному мышлению вы заметите, когда автомобиль начинает работать нерегулярно.

Осознание того, что автомобиль тяжело заводится, с трудом удерживается на холостом ходу или с меньшим энергопотреблением, - это первый шаг к признанию наличия проблемы и ее устранению. Поскольку так много деталей автомобиля взаимосвязаны и взаимозависимы, диагностика не всегда является простой задачей. Это требует проб и ошибок, а определение точного источника часто требует процесса исключения.

Это то, что мы здесь обсудим, что касается топливных насосов. Следуйте подробному руководству The Driv e по признакам неисправности топливного насоса и выясните, что, черт возьми, происходит с вашей поездкой.

Что такое топливный насос?

Топливный насос - это механизм с механическим или электрическим управлением, который перекачивает топливо из бензобака через топливный фильтр в топливную рампу. Оттуда топливо распределяется по форсункам и распыляется в камеру сгорания каждого цилиндра двигателя.На старых автомобилях насос подает топливо в карбюратор.

Типы топливных насосов

В автомобилях в первую очередь произошел переход от механических насосов на блоке цилиндров в старых автомобилях к электронасосам внутри бензобака современных автомобилей. Ниже мы разберем различные типы насосов и то, как они работают.

Механический топливный насос : В механическом топливном насосе используется поршневой или диафрагменный поршень прямого вытеснения. В циклическом действии насос всасывает топливо, улавливает его, затем перемещает это топливо к карбюратору и двигателю и повторяет процесс.

Электрический топливный насос : Электронная система впрыска топлива на современных транспортных средствах требует более высокого давления, что частично достигается за счет использования электрического топливного насоса, а не механического модуля. Вот несколько примеров электрических насосов:

  • В баке : В большинстве продаваемых сегодня новых автомобилей используются топливные насосы, которые расположены внутри топливного бака. Это помогает защитить модуль, а газ помогает ему оставаться прохладным.
  • Встроенный : Намного проще заменить, чем насос в баке, встроенный насос расположен между бензобаком и двигателем и установлен в направляющей топливной системы.Их часто устанавливают под автомобилем или в моторном отсеке.
  • Роторно-пластинчатый : Как и механические насосы, пластинчато-роторные насосы используют принудительное смещение для перемещения топлива. Внутри роторно-пластинчатого насоса ротор с «лопастями» работает вне центра полости. Поскольку он смещен от центра, он создает карман в форме полумесяца, через который топливо попадает внутрь. Лопатки закрывают небольшое количество топлива при движении ротора и выпускают топливо, когда оно пересекает выпускной клапан. Различные типы лопастных насосов включают в себя вращающуюся лопасть, скользящую лопасть, гибкую лопасть и поворотную лопасть.
  • Геротор : Героторный насос также использует принудительное вытеснение, но для этого используются другие детали. Внутри героторного насоса есть две блокирующие шестерни, зубчатая внутренняя шестерня и внешняя кольцевая шестерня с гладкими изогнутыми выступами. Внутренняя шестерня смещена от внешней шестерни. Таким образом, когда они вращаются, небольшие карманы с топливом могут быть захвачены, увеличены под давлением и выпущены.

Как долго служат топливные насосы?

Топливные насосы не входят в график регулярного технического обслуживания и подлежат замене только в случае их выхода из строя.Большинство топливных насосов должны прослужить более 100 000 миль.

Признаки неисправного топливного насоса

Хотя причиной этих симптомов может быть неисправный топливный насос, это не всегда так.

Автомобиль не заводится

Существует множество проблем, которые могут помешать запуску автомобиля, но нехватка топлива - это одна из первых вещей, которые необходимо проверить. Если топливный насос не может подавать топливо в двигатель, он не запустится.

Связанное сообщение: Как запустить автомобиль без кабелей

Распыление

Если автомобиль заводится, но едет неровно и, возможно, умирает, двигатель может не получать достаточно топлива.

Автомобиль умирает под большой нагрузкой

Если вы проверите пределы возможностей своего автомобиля, будь то тяжелое вождение или перевозка лишнего веса, и отключение электроэнергии, это может быть признаком того, что топливный насос не справляется с требованиями водителя.

Непостоянное и непреднамеренное ускорение

Если количество топлива не регулируется надлежащим образом топливным насосом, автомобиль может разогнаться без ввода из-за избытка топлива.

Снижение топливной экономичности

Если вы заметили, что ваш автомобиль внезапно глотает больше газа, чем обычно, это может означать, что топливный насос поврежден и отправляет неправильное количество топлива.

Повышенная температура двигателя

Если топливный насос не сможет подавать необходимое количество газа в двигатель, двигатель может быть перенапряжен, что может вызвать нерегулярное повышение температуры.

Какой самый простой способ проверить топливный насос?

Простой способ проверить, включается ли топливный насос, - это прислушаться к нему. Откройте дверцу топливного бака, снимите крышку топливного бака (если она есть в вашей машине) и включите зажигание. Поднесите ухо к дверце топливного бака и прислушайтесь к гудению.Если вы не слышите каких-либо заметных действий, вероятно, насос не работает.

Диагностика проблемы топливного насоса

Задайте себе эти вопросы, чтобы сузить источник ваших проблем.

  1. В машине есть газ?
  2. Топливный насос включается?
  3. Неисправен предохранитель топливного насоса?
  4. Неисправен предохранитель реле топливного насоса?
  5. Нет ли контакта на топливном насосе?
  6. Не забит топливный фильтр?
  7. Топливные форсунки забиты?
  8. Давление топлива в пределах нормы?
  9. Имеет ли крышка топливного бака чистое надежное уплотнение?

Связанное сообщение: Как очистить топливные форсунки вашего автомобиля

Сколько стоит замена топливного насоса?

Стоимость бензонасоса в зависимости от машины и возраста составляет от 50 до сотен долларов.

Советы по поддержанию здоровья топливного насоса

Вам нужно топливо, чтобы продолжать качать, качать, качать его, как Джо Бадден, поэтому вы не хотите непреднамеренно повредить агрегат. Эти маленькие шаги помогут поддерживать его в отличной форме.

  • С насосами в баке бензин служит охлаждающей жидкостью. Если в баке регулярно остается низкий уровень, вы непреднамеренно позволяете насосу выдерживать дополнительное тепло. Всегда регулярно заполняйте бак полностью каждый раз.
  • Замените топливный фильтр в соответствии с графиком, рекомендованным производителем.Забитый фильтр может создать непреднамеренное давление в топливной системе.

Шесть признаков неисправности топливного насоса

Важность топливных насосов

Топливные насосы нагнетают бензин из топливного бака в двигатель большинства легковых и грузовых автомобилей. Ваш автомобиль не может работать без исправного топливного насоса. Если насос перестает работать, ваша машина перестает ехать.

Большинство современных транспортных средств имеют электрические топливные насосы, установленные на топливных баках, хотя некоторые из них оснащены рядными или механическими насосами.Поскольку топливный насос отвечает за подачу топлива в двигатель, проблемы с ним могут привести к серьезным проблемам с производительностью и дорогостоящему ремонту автомобиля. Большинство топливных насосов со временем требуют замены.

Повреждение или отказ топливного насоса вызывает один или несколько из следующих симптомов. Если на вашем автомобиле появляются какие-либо из этих признаков или вы подозреваете, что топливный насос неисправен, доставьте автомобиль в одно из трех удобных мест в Эванстоне, Уилметте или Нортбруке, сертифицированных HEART, для бесплатного осмотра, и мы проведем диагностику. проблема сразу.

Двигатель разбрызгивается на высоких скоростях

Одним из лучших признаков того, что ваш топливный насос выходит из строя, является разбрызгивание двигателя при движении на постоянно высоких скоростях. Если ваш автомобиль внезапно начинает шипеть, а затем возобновляет нормальную работу, возможно, с вашим топливным насосом что-то не так. Распыление происходит, когда насос изо всех сил пытается подавать в двигатель постоянный пар топлива с надлежащим давлением.

Пониженное давление топлива

Низкое давление топлива может привести к пропускам зажигания в двигателе, низкому ускорению, резким холостым ходам и остановкам двигателя.Если ваш индикатор проверки двигателя горит, а ваш автомобиль глохнет, возможно, у вас неисправен топливный насос. Отнесите свой автомобиль в сертифицированный центр обслуживания автомобилей HEART, и позвольте нам взглянуть на этот насос.

Потеря мощности при нагрузке на автомобиль

При подъеме на холм или перевозке тяжелых грузов ваш автомобиль испытывает нагрузку. Если вы теряете общую мощность при выполнении стрессовых задач на своем автомобиле, ваш топливный насос может быть слишком слабым, чтобы справляться с требованиями вождения.

Неспособность ускоряться

Неравномерное сопротивление в двигателе топливного насоса может привести к замедлению скорости вашего автомобиля и невозможности ускорения.Отсутствие ускорения - хороший признак того, что топливный насос вашего автомобиля требует проверки.

Уменьшение пробега на бензине

Если ваш автомобиль обычно расходует приличный бензин, а затем внезапно начинает перегружать топливо, под капотом может быть аварийная ситуация. Топливные насосы имеют предохранительный клапан, который пропускает больше топлива, чем необходимо, в систему двигателя, если он не открывается. Если вы заправляете свою машину чаще, чем раньше, пора поставить ее в СЕРДЦЕ в Эванстоне, Нортбруке или Уилметте, чтобы проверить под капотом.

Двигатель не запускается

Если вы столкнетесь с одним из вышеперечисленных симптомов и проигнорируете их, в конечном итоге ваш двигатель откажется запускаться. Топливо не может попасть в двигатель при зажигании, когда топливный насос полностью неисправен. Проверьте, нет ли перегоревших предохранителей и / или низкого давления в топливной магистрали, чтобы диагностировать неисправность топливного насоса, или доставьте свой автомобиль в один из трех центров сертифицированного автосервиса HEART в Эванстоне, Нортбруке или Уилметте, где вы можете рассчитывать на уход за автомобилем. Если вам нужны шины, замена масла или что-то еще, HEART вернет вам веру в уход за автомобилем.

10 признаков неисправности топливного насоса - все, что вам нужно знать

Топливный насос отвечает за подачу необходимого количества топлива в цилиндры двигателя для обеспечения правильной работы. Со временем использования, как и любых других компонентов автомобиля, ваш топливный насос может изнашиваться, что приведет к серьезным проблемам с автомобилем.

Авторемонт стоит ДОРОГОЙ


В этой статье мы расскажем вам о различных признаках неисправного топливного насоса, за которыми вы должны следить.Если вы видите какой-либо из этих знаков, вы не должны игнорировать их, и вы должны немедленно отвести свой автомобиль в ремонтную мастерскую.

Что такое топливный насос и для чего он используется?

Топливный насос - это часть вашего автомобиля, которая отвечает за толкание и подачу в двигатель необходимого количества топлива при постоянном давлении, чтобы ваш двигатель работал бесперебойно.

Насосы бывают двух типов: механические и электронные.Механические насосы обычно используются в старых автомобилях, а электронные насосы - в новых.

Вы найдете этот тип насоса, в основном, в старых автомобилях. Механический топливный насос работает за счет энергии, производимой движением двигателя. Этот тип насоса имеет диафрагму, выходящую за пределы топливного бака, и подает в двигатель топливо под низким давлением.

Механические насосы состоят из нескольких движущихся частей; Большинство проблем с насосами этого типа возникает из-за диафрагмы.В целом, проблемы с механическим насосом легко диагностировать и устранять.

Электронные насосы вы найдете в новых автомобилях, поскольку они состоят из сложных компонентов. Электронный насос расположен внутри топливного бака и подает топливо в двигатель под высоким давлением с помощью электромагнитного двигателя.

Из-за сложности электронных насосов проблемы с насосами этого типа трудно диагностировать и, следовательно, трудно устранить.Это связано с тем, что электронные насосы состоят из множества внутренних движущихся частей, и любая из этих частей может выйти из строя, что затрудняет точное определение ошибки.

10 признаков неисправного бензонасоса

Хотя механический и электрический насосы могут быть совершенно разными, проблемы с обоими насосами имеют почти одинаковые признаки. Поэтому, если вы столкнетесь с какими-либо признаками, которые мы перечислим ниже, вы должны немедленно заменить помпу, независимо от типа помпы.

  • При движении на высоких оборотах двигатель может начать разбрызгивать

Один из первых признаков неисправного бензонасоса возникает при постоянной езде на высоких скоростях. Если вы заметили, что ваш двигатель начинает разбрызгиваться при движении на высоких скоростях, это указывает на явную проблему с вашим топливным насосом. Распыление двигателя происходит из-за того, что топливный насос не может поддерживать постоянный поток подачи топлива при требуемом постоянном давлении.

  • Значительное повышение температуры транспортных средств с последующим остановом автомобилей

Еще один важный признак неисправности топливного насоса - это повышение температуры. Если вы заметили, что датчик температуры показывает постоянное повышение температуры автомобиля, сопровождаемое остановкой автомобиля, вам необходимо немедленно диагностировать и отремонтировать топливный насос.

Важно отметить, что повышение температуры вашего автомобиля может быть вызвано множеством проблем, которые обычно очень значительны.Поэтому, даже если вы не уверены, что это ваш топливный насос, вы должны отвезти свой автомобиль в ближайшую ремонтную мастерскую и немедленно отремонтировать его.

  • Проблемы с манометром топлива

Манометр показывает, сколько топлива подается в ваш двигатель. В каждом автомобиле есть определенное количество топлива, которое должно непрерывно подаваться в двигатель, чтобы он мог нормально работать.

Если в двигатель не поступило такое количество топлива, у вас могут возникнуть проблемы, которые могут привести к серьезным сбоям.

Лучше всего начать с руководства по эксплуатации вашего автомобиля; В этом руководстве вы узнаете, сколько топлива должно подаваться в ваш двигатель в любое время. Итак, что вы можете сделать, так это попросить кого-нибудь оживить автомобиль, пока вы проверяете манометр. Если манометр показывает, что топлива меньше, чем требуется, вы должны немедленно отремонтировать топливный насос.

  • Ваш автомобиль может потерять мощность при нагрузке

Если вы возвращаетесь из поездки за продуктами или используете свой автомобиль для перевозки тяжелых грузов во время движения, это считается стрессовой ситуацией для автомобиля. В стрессовых ситуациях на слабые части вашего топливного насоса оказывается дополнительная нагрузка, из-за которой он не может обеспечить необходимую подачу топлива в двигатель.

  • Внезапный помпаж при движении с нормальной скоростью

Неисправные детали в вашем топливном насосе могут вызвать внезапный скачок давления в автомобиле без каких-либо предшествующих предупреждающих знаков.Этот внезапный всплеск происходит, когда двигатель топливного насоса пытается противостоять постоянной потребности двигателя в подаче топлива.

  • Внезапное уменьшение расхода бензина

В топливном насосе есть предохранительный клапан, который используется для контроля количества топлива, поступающего в двигатель. Если при этом предохранительный клапан не откроется в нужное время, в двигатель будет подаваться больше топлива, чем необходимо. В результате вы начнете замечать, что топливный бак вашего автомобиля необходимо заправлять чаще из-за проблем с небольшим пробегом.

  • Ваш автомобиль может не заводиться

В сложных ситуациях с топливным насосом вы можете дойти до того, что не сможете запустить двигатель. Когда топливный насос не выполняет свою работу, топливо в двигатель не подается, и, следовательно, двигатель не запускается. Хотя двигатель может проворачиваться и вращаться, он никогда не запустится.

Первое, что вам нужно сделать при диагностике топливного насоса, - это проверить низкое давление в топливных трубках или перегоревший предохранитель.

  • Слышен странный воющий звук из топливного бака

Как показывает опыт, любой странный шум, исходящий от вашего автомобиля, является очень плохим признаком, и вы должны немедленно принять меры. Это связано с тем, что эти странные шумы могут быть связаны с серьезными проблемами, которые могут привести к полному отказу двигателя или повреждению автомобиля.

Как любой странный звук, исходящий из любой части вашего автомобиля, если вы слышите воющий звук из топливного бака, это указывает на проблему с топливным насосом.

Во время нормальной работы ваш топливный насос издает гудящий звук; однако, если этот звук становится все громче и громче и больше похож на воющий, это свидетельствует либо о загрязненном топливе, повреждении топливного насоса, либо о недостаточном количестве топлива в топливном баке.

  • Автомобиль не заводится

Хотя мы уже упоминали ранее, что топливный насос может привести к тому, что автомобиль не заведется, из-за неисправного топливного насоса автомобиль может с трудом завестись, но заводится в конце.

Как мы упоминали ранее, топливный насос непрерывно подает в двигатель необходимое топливо сразу после включения зажигания. Слабый топливный насос может привести к тому, что автомобилю потребуется несколько кривошипов для запуска. В сложных ситуациях вам может потребоваться несколько раз повернуть ключ, прежде чем двигатель заведется.

Когда топливный насос не подает необходимое количество топлива в двигатель, двигатель нагружается и, следовательно, перегревается.Перегрев двигателя - одна из наиболее серьезных проблем двигателя, которая может привести к его быстрой поломке.

Стоит ли заменять топливный насос?

Этот вопрос зависит от множества различных факторов. Чтобы лучше помочь вам, вам нужно задать себе несколько вопросов, чтобы вы могли принять осознанное решение о том, ремонтировать ли топливный насос или нет:

  • Проблема с топливным насосом - единственная проблема, от которой страдает ваш автомобиль?
  • У вашей машины большой пробег?
  • Требуются ли затраты на ремонт, приближающиеся к стоимости вашего автомобиля или выше?

Если какой-либо из ваших ответов на предыдущие вопросы утвердительный, то вы можете подумать о продаже своего автомобиля как утиль, потому что его не стоит заменять или ремонтировать.

К счастью, покупатели автомобилей за наличные готовы помочь вам! У покупателей автомобилей за наличный расчет мы покупаем любое транспортное средство вне зависимости от его состояния. Мы покупаем подбитые, сломанные или полностью поврежденные автомобили. Кроме того, мы предлагаем самые высокие цены среди всех конкурентов в этом районе. Кроме того, мы не только покупаем ваш автомобиль по самым высоким ценам, но и обеспечиваем бесплатную эвакуацию для всех клиентов, независимо от места их проживания.

Все, что вам нужно сделать, это позвонить нам, выслушать или мгновенно получить предложения, принять, задействовать свой автомобиль в течение одного-трех дней и, наконец, получить свои денежные выплаты прямо на месте!

FAQ о признаках неисправного бензонасоса

  • Будет ли неисправный топливный насос через код?

В то время как неисправный топливный насос не приводит к непосредственному включению индикатора проверки двигателя, удар этого неисправного насоса по двигателю приводит к включению индикатора проверки двигателя.

Например, если неисправный топливный насос привел к перегреву двигателя, индикатор проверки двигателя загорится на инструмент, предупредив вас о перегреве двигателя. Точно так же, если файлы, если вы перекачиваете, привели к тому, что автомобиль не запустился, может загореться индикатор проверки двигателя, указывая на проблемы со стартером.

  • Как проверить топливный насос?

Есть несколько шагов, которые вы можете предпринять, чтобы проверить наличие проблем с топливным насосом.Некоторые из этих шагов включают выполнение электрического теста предохранителя топливного насоса и самого напряжения насоса. Если проблема не была обнаружена, возможно, вам придется провести проверку давления топлива с помощью манометра.

  • Сколько стоит замена топливного насоса?

Как правило, за замену топливного насоса придется заплатить от 400 до 600 долларов. В стоимость ремонта входят сами детали и стоимость рабочей силы.Хотя привод может выполнять множество механических ремонтов, замена топливного насоса является одним из видов ремонта, который должен выполнять квалифицированный механик.

Даже если вы знаете, как заменить топливный насос, рекомендуется заменить его В.И., профессиональным механиком.

Важно полностью понимать, что затраты на механический ремонт делятся на две составляющие: затраты на детали и затраты на рабочую силу. Поэтому будьте очень умны при выборе места для замены топливного насоса. Это связано с тем, что замена топливного насоса в дилерском центре стоит намного дороже, чем его замена в небольшой ремонтной мастерской.

Хотя вы можете сэкономить много денег, отремонтируя свой автомобиль в небольшой механической мастерской, некоторые роскошные автомобили рекомендуется отремонтировать у оригинального производителя, чтобы избежать ошибок, которые могут привести к более сложным проблемам.

  • Каков срок службы топливных насосов?

Топливные насосы в большинстве случаев не выходят из строя до 200 000 миль. Тем не менее, эксперты отметили, что водители должны ожидать проблем с топливной системой на расстоянии около 100 000 миль.Конечно, это приблизительная оценка, и фактический срок службы топливного насоса зависит от вашего автомобиля, стиля вождения и окружающей среды. Например, если вы живете в районе, где много подъемных дорог, двигатель и топливный насос будут работать в таких стрессовых условиях.

  • Из-за чего гаснет топливный насос?

Ряд причин и факторов может сократить срок службы топливного насоса, включая загрязненное топливо, перегрев автомобиля, проблемы с шестернями топливного насоса и другие.

Удивительно, но мусор попадает в топливный насос и забивает его, что приводит к выходу из строя топливного насоса. Поэтому всякий раз, когда вы открываете бензобак, убедитесь, что вы закрываете его сразу же, чтобы никакие загрязнения не попали в ваш бак и, следовательно, в топливный насос.

Еще один фактор, который может привести к поломке, если ваш топливный насос работает с низким уровнем топлива. Это связано с тем, что топливный насос отправляет часть топлива в двигатель и возвращает его для охлаждения топливного бака.Однако, если вы работаете с низким уровнем топлива, это приведет к перегреву топлива внутри топливного бака, что, следовательно, может повредить ваш топливный насос.

Нужен ли моей машине новый топливный насос?

Топливный насос подает газ или дизельное топливо в камеру сгорания двигателя и обычно обеспечивает долгие годы безотказной работы. Однако время от времени вы можете найти тот, который нуждается в замене. Как узнать наверняка? Обратите внимание на несколько контрольных знаков.Они могут включать:

  • Ощущение, что двигатель «задыхается» или изо всех сил пытается поддерживать скорость. Это может заставить вас думать, что у вас закончился бензин, несмотря на то, что датчик показывает уровень топлива в баке.
  • Еще один показатель неисправности - перегрев двигателя. Неисправный топливный насос может перегреться и из-за своей неэффективности вызвать перегрев двигателя. Автомобиль, у которого возникла такая неисправность, может проработать около 15-30 минут перед остановкой. После того, как он остынет, вы можете обнаружить, что он снова работает, только чтобы повторить отказ по мере того, как двигатель нагревается.Это еще один предупреждающий знак, что топливный насос недолго для этого мира.
  • Шумы, возгорание и разбрызгивание двигателя указывают на неисправность топливного насоса. Обычно электронные топливные насосы не издают шума, если только они не выходят из строя. Непостоянный поток топлива может вызвать внутренние проблемы двигателя, приводящие к колебаниям при запуске или взлете, или даже при запуске транспортного средства.
  • Любая из этих проблем может сопровождаться индикатором «Проверить двигатель», который появится на приборной панели.

Как работает топливный насос?

Раньше механические топливные насосы были гораздо более распространенными, иногда они крепились вне топливного бака. С появлением электронного впрыска топлива, который используется в большинстве современных автомобилей, такие устройства стали реликвиями. Их заменили электрические топливные насосы, которые обычно устанавливаются внутри топливного бака. Насос создает избыточное давление, которое нагнетает топливо по трубопроводам к двигателю. Насос в баке помещает его в наиболее удаленную от двигателя точку, погруженную в прохладную жидкость, где вероятность возгорания меньше.

В современном топливном насосе используется электродвигатель постоянного тока для забора топлива из бака.Он отправляет его через топливные форсунки и попадает в цилиндры. Топливо смешивается с воздухом, и заряд от свечей зажигания вызывает горение. Фильтр на впуске насоса отсеивает любые загрязнения, чтобы предотвратить их попадание в топливопроводы и, в конечном итоге, в двигатель.

СВЯЗАННЫЙ: Нужен ли моей машине новый топливный фильтр?

Широкое распространение электронных топливных насосов дает также ряд преимуществ. К ним относится снижение расхода топлива, поскольку его работа контролируется электронным блоком управления (ЭБУ) автомобиля.Второе преимущество - это предварительная подача топлива, поскольку обороты двигателя (RPM) больше не влияют на работу насоса. Это причина, по которой все больше автомобилей используют системы автоматического запуска / остановки для выключения двигателя на светофоре и в пробках.

Что происходит при замене топливного насоса?

Механику нужно будет добраться до вышедшего из строя насоса через верх топливного бака через панель доступа в салоне. Когда панель доступа отсутствует, топливо сливается из бака, а затем бак опускается и снимается с автомобиля для доступа к насосу.Все шланги подачи и возврата топлива отсоединены от мест подключения топливных насосов.

После того, как механик снял неисправный топливный насос, все монтажные кронштейны прикрепляются к новому насосу, и он устанавливается на место старого. На этом этапе самое время заменить встроенный или внутренний топливный фильтр, который отсеивает мусор. Наконец, наполните бак и проверьте на герметичность.

Эта работа средней сложности, и ее лучше всего выполнять в сервисной службе вашего дилерского центра.

Сколько стоит замена топливного насоса?

Средняя стоимость для замены топливного насоса составляет от 220 до 1062 долларов в зависимости от автомобиля и возраста. Стоимость рабочей силы оценивается от 124 до 260 долларов, в то время как запчасти оцениваются от 95 до 854 долларов. Оценка не включает налоги и сборы.

Если вы готовы заменить топливный насос, воспользуйтесь нашим Руководством по ценам на обслуживание и ремонт, чтобы узнать больше о том, сколько это будет стоить и где вы можете выполнить эту работу.

Мой топливный насос выходит из строя? Вот 8 признаков того, что это есть!

Топливный насос вашего автомобиля, грузовика или внедорожника прослужит в среднем более 100 000 миль. Большинству людей никогда не нужно менять топливные насосы. Однако вы можете определить, есть ли у помпы проблемы. У Willoughby Hills Auto Repair перечислено восемь признаков, что вам может потребоваться замена насоса.

Шум в топливном баке

Поврежденный топливный насос может издавать громкий воющий звук, который вы услышите из бензобака. Насос также может издавать этот шум, если у вас мало топлива или топливо в вашем баке загрязнено.Обычно помпа издает низкий гул. Громкое нытье указывает на наличие проблемы.

Трудные старты

Если топливный насос вашего автомобиля не может подавать бензин из бака в двигатель, у вас возникнут проблемы с запуском автомобиля. Автомобиль будет с трудом заводиться и двигаться, потому что насос не может протолкнуть достаточно газа. Изношенный насос теряет давление, и двигатель испытывает нехватку бензина.

Распылительный двигатель

Ваш топливный насос не перестает подавать газ в двигатель после того, как вы завели двигатель; он также качает бензин, чтобы соответствовать скорости вашего автомобиля. Если насос не может производить постоянный поток газа на более высоких скоростях, двигатель вашего автомобиля начнет бурлить и может заглохнуть.

Фактический киоск

Если ваш двигатель получает бензин от насоса, даже в меньшем количестве, чем необходимо, он вряд ли заглохнет. Однако он заглохнет, если насос вызовет перегрев двигателя. Старый и изношенный мотор насоса может стать слишком горячим, что может привести к перегреву всего двигателя.

Потеря мощности

Если вы заметили, что ваш автомобиль теряет мощность, когда вы поднимаетесь по крутым склонам или загружаете его грузом, возможно, виноват ваш топливный насос.Как и в случае с более высокими скоростями, двигателю требуется больше бензина для работы в условиях нагрузки. Вы потеряете мощность, если насос не будет работать должным образом.

Пульсирующая сила

До сих пор мы говорили о том, что происходит, если двигатель не получает достаточно газа. Что произойдет, если будет слишком много газа? Если насос нагнетает слишком много топлива в двигатель, вы заметите скачки напряжения во время движения, то есть скачки и падения скорости, что…

Пониженная топливная эффективность

Поскольку ваш топливный насос нагнетает слишком много топлива в двигатель, вы сжигаете больше газа, чем обычно. Это означает больше поездок на заправку, чтобы накормить свой автомобиль, грузовик или внедорожник. Если вы отслеживаете, сколько километров вы получаете между заливками, и заметили падение, это может быть ваша помпа.

Неисправный двигатель

Наконец, ваш автомобиль может не завестись из-за аккумулятора, генератора, стартера, топливного фильтра или топливного насоса. Все это играет роль в запуске вашего автомобиля. Если насос не работает, вы не сможете подавать газ в камеру сгорания для запуска автомобиля.

Позвоните в службу ремонта автомобилей Willoughby Hills по телефону 440-585-1691 для проверки топливного насоса.Мы находимся в Уиллоуби-Хиллз, штат Огайо, и при необходимости можем отремонтировать или заменить ваш насос.

3 временных исправления топливного насоса, которые необходимо знать, чтобы завести автомобиль | by PartsCargo

Исправления топливного насоса

У водителей возникают проблемы при выходе из строя топливного насоса. Иногда машина вообще не заводится. Поэтому мы создали это руководство, чтобы помочь автовладельцам решить проблему запуска автомобиля из-за неисправного топливного насоса.

Для чего нужен топливный насос?

Топливный насос в двигателе автомобиля выполняет важную и важную работу.Он отвечает за подачу топлива в двигатель. Он соединен с топливным баком и обеспечивает двигатель необходимым количеством топлива. Это помогает компьютеру контролировать подачу топлива и убедиться, что двигатель получает достаточно топлива. Когда топливный насос выходит из строя или имеет какие-то проблемы, это повлияет на производительность двигателя, а это означает, что вашему автомобилю потребуется замена топливного насоса .

Каковы признаки неисправного топливного насоса?

Прежде чем мы обсудим, как можно отремонтировать неисправный топливный насос, чрезвычайно важно понять признаки неисправного топливного насоса.Только тогда вы сможете понять, в чем настоящая проблема и как ее можно исправить.

Во-первых, двигатель не получает достаточно топлива, как ему требуется, когда топливный насос неисправен. Это явный признак неисправности топливного насоса, и его необходимо заменить. Во-вторых, при неисправности топливного насоса загорится индикатор проверки двигателя. Водители должны осмотреть автомобиль. Наконец, топливный насос издает неприятный или странный звук, который также указывает на его неисправность.

Как завести автомобиль с неисправным топливным насосом?

Перед тем, как приступить к устранению проблемы с запуском автомобиля, необходимо убедиться, что с топливным насосом действительно возникла серьезная проблема.Вы должны знать признаки неисправного топливного насоса, иначе вы можете ошибиться. Ниже приведены советы по ремонту или устранению проблемы с запуском автомобиля.

1. Используйте датчик давления топлива

Это один из широко используемых вариантов, когда дело доходит до устранения проблемы с запуском автомобиля. Даже механики используют этот метод, чтобы исправить ту же проблему. Все, что вам нужно сделать, это прикрепить манометр к штуцеру топливного насоса. Датчик поможет завести машину с неисправным топливным насосом. Кроме того, этот метод также помогает определить реальную проблему топливного насоса.

2. Подайте внешнее давление

Когда топливный насос выходит из строя, он не подает в двигатель топливо с требуемым давлением. Это можно исправить, если приложить внешнее давление. Будет удобно завести машину с неисправным топливным насосом. Внешнее давление позволяет завести автомобиль, но вам придется решить проблему позже.

3. Поддерживайте нагрев двигателей

Это еще один вариант, который также полезен для запуска автомобиля в случае неисправного топливного насоса.При нагревании двигателя насос может перестать работать. Вот почему вам необходимо поддерживать его температуру, чтобы насос вернулся к нормальной работе.

Заключение

При выходе из строя топливного насоса автомобиль не заводится. Мы объяснили вам временное решение для запуска вашего автомобиля, однако в таких случаях лучше всего заменить топливный насос.

Важность топливной системы

При техническом обслуживании автомобиля важно регулярно проверять детали и компоненты.Функция топливной системы заключается в хранении и подаче топлива в камеры двигателя и цилиндров. Там его можно смешать с воздухом, испарить, а затем сжечь для получения энергии. Топливный насос будет откачивать топливо из бака, перемещать его по топливопроводам, а затем подавать через топливный фильтр к форсункам. Затем он подается в камеру цилиндра для сгорания. Когда ваш автомобиль выполнит этот процесс, ваш двигатель заработает.

Топливный насос тоже нужно проверить.Обычно он находится рядом с топливным баком вашего автомобиля или внутри него. Топливный насос предназначен для подачи топлива из бака к форсункам. Это поможет вашему автомобилю работать должным образом, убедившись, что топливо может идти туда, куда нужно. Вторая цель топливного насоса - создать соответствующее давление, чтобы форсунки также подавали правильное количество топлива, независимо от условий эксплуатации. Давление от насоса, а также расход топлива должны соответствовать требованиям производителя транспортного средства.Если он не соответствует требованиям, пострадают рабочие характеристики двигателя и выбросы транспортного средства.

Одним из наиболее очевидных признаков неисправности топливного насоса является то, что ваш автомобиль не заводится или заводится, но не работает очень долго, прежде чем заглохнет. В некотором смысле он будет вести себя так, как будто в нем закончилось топливо, даже если в баке его много. Когда топливный насос начинает подавать топливо в двигатель, ваш автомобиль может издавать шум, но не заводится. Вы также можете заметить, что у вашего автомобиля будут проблемы с движением в гору, и он может начать пропускать зажигание на более высоких скоростях.Ржавчина, грязь и другой мусор также могут попасть в топливную систему автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
