Диагностика цилиндропоршневой группы двигателя
Диагностика цилиндропоршневой группы двигателя
Для начала надо изучить устройство и научится проводить диагностику кривошипно-шатунного механизма двигателя, способы измерений и регулировок сопряжений цилиндр — поршень, поршневая канавка — поршневое кольцо, поршневые кольца — цилиндр, верхняя головка шатуна — палец, надо иметь представление о величинах изменения структурных параметров цилиндропоршневой группы.
Необходимое оборудование. Двигатели ГАЗ-53 (ЗИЛ-130), бывшие в эксплуатации (требующие ремонта), без навесного оборудования и со снятыми поддоном картера и масляным насосом; стенды поворотные для двигателей; инструмент для разборочно-сборочных работ: ключи гаечные 12, 14, 17 и 24 мм, ключи торцовые 12, 15, 17, 19 и 22 мм, плоскогубцы, молоток; измерительный инструмент: индикаторные нутромеры с интервалами измерения 50—100 и 100—160 мм, щупы пластинчатые, микрометры 50—75 мм; приспособление для снятия поршневых колец; приспособление для сжатия поршневых колец при установке поршня в цилиндр; рукоятка для проворачивания коленчатого вала; плакаты и схемы, иллюстрирующие устройство цилиндро-поршневой группы и приемы измерения размеров цилиндров, поршневых колец, канавок поршня; справочные материалы; обтирочный материал.
Последовательность выполнения задания (диагностика двигателя автомобиля).
1.Установить и закрепить двигатели на поворотных стендах.
2. Отвернуть болты (гайки шпилек) крепления головки блока цилиндров, снять головку и прокладку.
3. Проворачивая коленчатый вал, установить поочередно поршни в н. м. т.
4. Повернуть двигатель на стенде так, чтобы плоскость разъема картера приняла вертикальное положение, расшплинтовать и отвернуть гайки болтов крышки шатуна, снять крышку, вкладыш и вынуть поршень с шатуном из цилиндра; количество вынимаемых поршней для каждой бригады определяет преподаватель.
5. Измерить индикатором-нутромером диаметр цилиндров согласно табл. 3 и дать заключение о техническом состоянии цилиндров. Верхний пояс обмера берется на расстоянии 20 мм от верхней кромки цилиндра, средний — посередине длины цилиндра и нижний — на расстоянии 20 мм от нижней кромки цилиндра. Овальность цилиндра — это разность размеров в данном поясе.
Конусность — разность размеров верхнего и нижнего поясов цилиндра.
6. С помощью приспособлений снять поршневые кольца с поршня.
7. Измерить щупом зазор в стыке поршневых колец, установив поршневое кольцо в верхней неизнашиваемой части цилиндра (около 10мм от верхней кромки цилиндра).
8. Измерить ширину канавок в поршне между кольцом и канавкой, предварительно очистив кольцо и канавку от нагара (рис. 1).
9. Установить с помощью приспособления поршневые кольца на поршни в определенном порядке и последовательности.
10.Установить поршни с кольцами в цилиндры двигателя и закрепить шатуны на шейках коленчатого вала. Операции выполнять в порядке, обратном указанном в пунктах 3 и 4.
11. Поставить на место прокладку и головку блока цилиндров и закрепить ее в определенной последовательности.
12. Определить величину износа поршневых колец и сравнить ее с предельно допустимым износом.
6.Методика проверки состояния цилиндро-поршневой группы двигателя внутреннего сгорания, приборы.

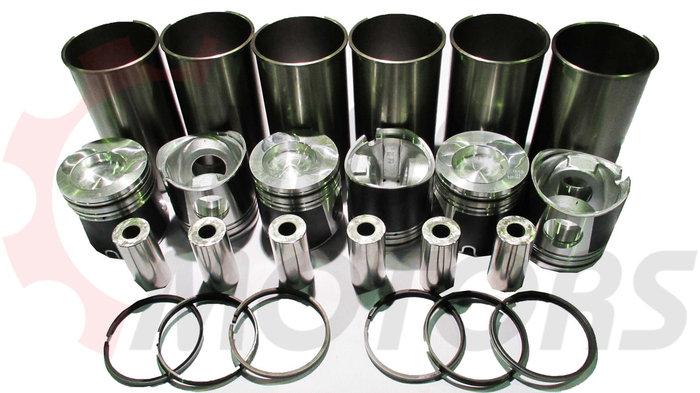

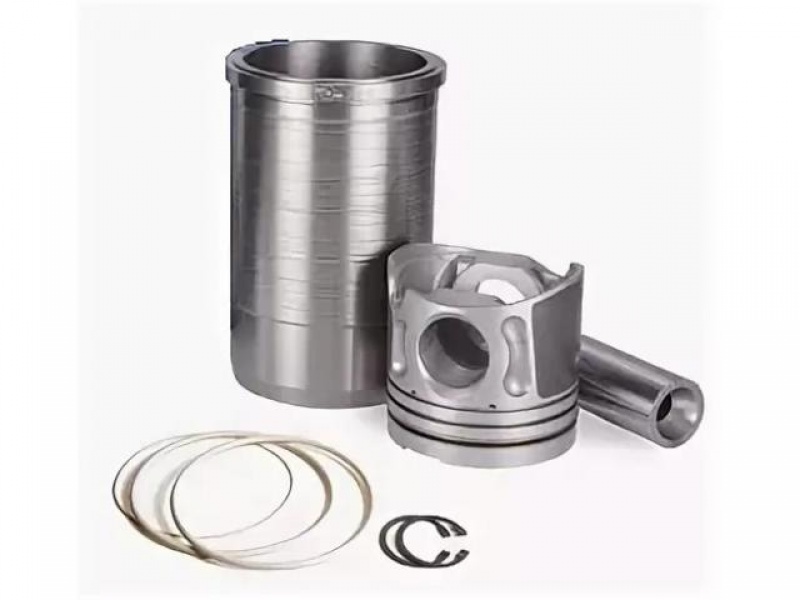

Кривошипно-шатунный механизм (КШМ) включает, цилиндропоршневую группу (гильзы цилиндров, поршни и поршневые кольца), коленчатый вал с шатунными и коренными подшипниками, шатуны с втулками, поршневые пальцы и маховик. Основным параметром, по которому определяют состояние цилиндропоршневой группы, является угар картерного масла. Для определения угара масла необходимо в течение нескольких контрольных смен точно измерять количество доливаемого масла и топлива. При этом невозможно учесть утечки масла через неплотности сальников коленчатого вала и разъемов картера. Кроме того, угар масла в течение длительного времени работы дизеля изменяется незначительно и лишь при большом износе деталей цилиндропоршневой группы, в частности поршневых колеи, начинает резко возрастать.
Такой характер изменения
угара масла в зависимости от наработки
затрудняет прогнозирование по нему
остаточного ресурса.
Об интенсивности
изнашивания сочленений дизеля можно
судить по концентрации продуктов износа
в картерном масле, определяемой с помощью
спектрстрической установки. В этом
случае для оценки степени изношенности
основных деталей наряду с регулярным
спектральным анализом проб масла,
отбираемых через определенные промежутки
работы дизеля, необходимо знать их
химический состав и соотношение
скоростей изнашивания сочленений. О
целесообразности разборки дизеля для
ремонта или устранения неисправности
судят но резкому возрастанию концентрации
основных элементов в работавшем масле.
Например, значтельное возрастание
концентрации алюминия свидетельствует
о предельном износе поршней и необходимости
их замены.
Наибольшее распространение
для оценки состояния цилиндропоршневой
группы получил способ
определения количества газов,
прорывающихся в картер.
При измерении количества газов ротаметром
из-за высокого сопротивления выходу
газов из картера и наличия в картере
избыточного давления часть газов
уходит в атмосферу через сальники
коленчатого вала и другие неплотности,
минуя прибор.
Сравнительную оценку
технического состояния цилиндров
можно дать по компрессии в них (давлению конца сжатия). Однако
при этом необходимо учитывать неплотности
клапанов газораспределения. Разница в
значениях компрессии у нового и
изношенного дизелей возрастает с
понижением частоты вращения коленчатого
вала, поэтому компрессию следует
определять при пусковой частоте вращения
коленчатого вала. Для правильной
сравнительной оценки состояния
цилиндров по компрессии должно быть
соблюдено равенство и постоянство
частоты вращения коленчатого вала
и температуры стенок цилиндров при
проверке каждого из них в отдельности.
В ГОСНМТИ разработан более
совершенный способ опенки состояния
отдельных цилиндров по величине
разрежения, создаваемого па такте
расширения при прокрутке коленчатого
вала дизеля пусковым устройством. В
отличие от предыдущего, данный способ
обладает меньшей трудоемкостью и более
высокой точностью результатов
диагностирования. При этом вместо
компрессиметра используют вакуум-анализатор,
позволяющий диагностировать отдельные
цилиндры, не закрепляя прибор в головке
цилиндров.
Состояние подшипников
коленчатого вала контролируют по
зазорам в них. Эллипсность и конусность
шеек вала до разборки дизеля на ремонт
можно не проверять, так как эти параметры
являются следствием износа подшипников.
Для оценки технического состояния подшипников коленчатого вала определяют давление масла в главной смазочной магистрали; количество масла, протекающего через подшипники в единицу времени; шумы и стуки от ударов в сопряжениях при работе дизеля, а также от соударных деталей при искусственном перемещении поршня и шатуна на величину зазоров в сопряжениях. Во время работы дизель прослушивают. С увеличением зазоров в подшипниках, превышающих допустимые, появляются характерные стуки, прослушиваемые в определенных зонах с помощью
Стетоскопы
а) трубчатый
б) стержневой
1, 3 — служебные телефоны
2, 4 — стержни
Принципиальная пневматическая Компрессор К-52
схема приборов К-69М и К-272
Измерение расхода картерных
Газов индикатором КИ-13671
1– сигнализатор;4– патрубок;
2 – поршень;5– крышка;
Сигнализатора; 6 – корпус;
3– удлинитель;7– переходник.
Анализатор КИ-5973
1 – вакуумметр;2– ручка управления клапанами;
3– корпус;4– наконечник;5– рукоятка.
