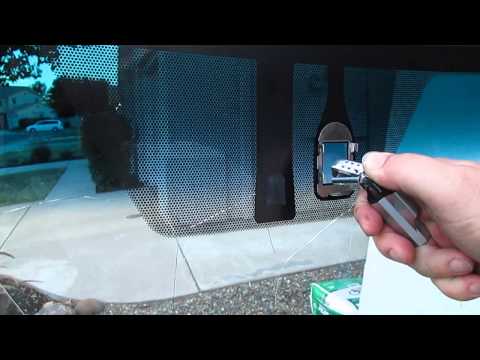

Датчик дождя на лобовом стекле автомобиля

Датчик дождя — оптико-электронное устройство, устанавливаемое на ветровое стекло автомобиля и реагирующее на его увлажнение. Используется для автоматического управления стеклоочистителями и механизмами, закрывающими люк и стекла дверей.

Снег, дождь и грязь — серьёзная помеха комфортному и безопасному управлению автомобилем, а необходимость включения-выключения щёток и регулирования интенсивности их работы отвлекает водителя от дороги. Уже не первый год специалисты трудятся над созданием системы, позволяющей автоматизировать этот процесс. Однако до недавнего времени подобными устройствами оснащали лишь очень дорогие модели машин.

Сегодня автопроизводители постепенно начинают использовать датчики дождя в стандартной комплектации автомобилей среднего и гольф-класса, а разработчики таких систем управления предлагают автолюбителям несколько их типов, в том числе и предназначенные для самостоятельной установки.

Содержание 1 Принцип работы 2 Устройство 3 Интересные факты 4 Ссылки

Принцип работы

Датчик дождя включает в себя инфракрасный излучатель и фотоприёмник небольших размеров. В память их электронных блоков заложены параметры преломления инфракрасных лучей на наружной поверхности сухих (чистых) и влажных (загрязнённых) стёкол. Капли дождя или грязь, попадающие на лобовое стекло, вызывают изменение пути преломления лучей. На это и реагирует система, которая активизирует стеклоочиститель, определяет режим работы дворников в зависимости от интенсивности осадков и время действия щёток, отключая их в нужный момент. Чувствительность светоприёмников очень высока. Они учитывают тысячные доли миллилитра воды на лобовом стекле и срабатывают в течение нескольких миллисекунд.

Перечисленные возможности уже в достаточной степени позволяют автоматизировать работу стеклоочистителя, но конструкторы не стали останавливаться на достигнутом. Они создали модели датчиков дождя, которые способны также включать омыватель при сильном загрязнении стекла. Полезный прибор устанавливают под лобовым стеклом, учитывая два правила: чтобы он не мешал обзору и находился в зоне действия щёток. Если вы хотите самостоятельно вмонтировать датчик, прежде чем покупать его, обязательно проконсультируйтесь со специалистом. Имейте в виду, что в таком случае особые требования предъявляют к стеклу автомобиля.

Устройство

В комплект датчика дождя входят блок управления и блок реле. Первый представляет собой оптическое электронное устройство, которое даёт команду исполнительному механизму на включение стеклоочистителя и омывателя. Его помещают в хорошо проветриваемом месте так, чтобы он не стал помехой обзору водителя (как правило рядом с салонным зеркалом заднего вида в зоне, которая очищается при работе щёток лобового стекла). При этом ветровое стекло не должно иметь дефектов, влияющих на функционирование оптической системы блока, а щётки должны хорошо очищать стекло, иначе они будут работать дольше, чем необходимо.

Блок реле (исполнительное устройство) осуществляет непосредственное управление стеклоочистителем и омывателем. Кроме того, он защищает систему от динамических изменений напряжения в электрической цепи автомобиля и от воздействия кондуктивных помех. Его крепят в удобном для подключения к питанию месте, предусмотренном конструкцией автомобиля.

Интересные факты

В своё время датчик дождя послужил темой для рекламного ролика Peugeot 307.

Ссылки

• Принцип работы датчика света/дождя

Как работает датчик дождя на авто

Это устройство реагирует на попадание воды и снега, автоматически включая стеклоочистители. В более продвинутых моделях также происходит срабатывание омывателя, антиблокировочной системы и затемнение зеркала заднего вида. Но для чего это нужно в современных машинах, где имеются разные режимы работы для всех других устройств? Дело в безопасности, которую обеспечивает датчик.

Работает датчик дождя на авто — снижается вероятность аварии

Это устройство срабатывает в ситуациях, когда движение автомобиля сопряжено с опасностью:

• Начало дождя. Датчик включается с попаданием первых капель на стекло и регулирует работу дворников и других устройств. Это позволит водителю, передав часть функций автоматике, более внимательно следить за мокрой дорогой, чтобы не допустить аварий.
• Усиление дождика, который из мелкого моросящего резко перешел проливной. Такая погода сама по себе ухудшает дорожную ситуацию и при этом ещё водителю приходится постоянно следить за работой дворников и омывателей. Датчик дождя облегчит вождение.
• Автомобиль, едущий навстречу или обгоняющий, окатил водой или растаявшим грязным снегом. Водитель начинает нервничать, а ему ещё нужно срочно включить дворники и омыватель. Датчик самостоятельно отреагирует на ситуацию. Пока водитель успокоится, стекло станет чистым.

При использовании более сложного устройства автоматически будут затемняться зеркало заднего вида и подсушиваться тормозные колодки. Есть модели, которые автоматически при фиксации дождевых капель закрывают автомобильный люк.

Учитывая сложную обстановку на дороге в городах или на загруженных трассах, электронное устройство, берущее на себя часть функций контроля за автомобилем, будет как никогда кстати. Возможно, оно поможет выиграть решающие секунды, которые позволяют избежать аварии.

Конструкция датчика дождя для авто

Это устройство состоит из двух основных частей:

• Блока управления, в который входят инфракрасный излучатель, посылающий луч на стекло и принимающий его чувствительный фотоэлемент. Этот блок крепится на лобовое стекло так, чтобы он не мешал обзору. Как правило, это зона возле салонного зеркала.
• Блока реле, управляющего подчинёнными устройствами. Именно сюда идут сигналы от управляющих элементов при их срабатывании на дождь. Его можно закрепить в любом месте. Главное, чтобы там была возможность присоединения к автомобильному электропитанию.

Во время работы датчик дождя регулирует функцию других устройств автомобиля:

• Стеклоочистителей (дворников), которые включаются при попадании воды или мокрого снега. Имеется семь скоростных параметров их работы, которые подбираются в зависимости от того, насколько сильно заливается обзор.
• Омывателя. В более дорогих моделях задействован и этот элемент авто. В случае если дворники за пару проходов не справились со своей задачей, блок реле включит омыватель и стекло будет быстро очищено.
• Тормозной системы. «Продвинутые» датчики дождя подают сигнал на насос ABS (антиблокировочной системы), обеспечивающий уверенное движение автомобиля по скользкой дороге. В ответ на это в тормозных контурах повышается давление. К тормозным цилиндрам подводятся колодки, которые, вращаясь, удаляют грязь и воду. То есть датчик дождя отвечает не только за обзор, но и за уверенное торможение, что делает его незаменимым на дороге, скользкой от дождя или мокрого снега.
• Самозатемняющегося зеркала заднего вида. Это устройство идет в комплекте и позволяет регулировать затемнение в зависимости от погодных условий.

От количества устройств, с которыми связан датчик, будет зависеть его цена. Чем сложнее конструкция, тем дороже его стоимость. Но в любом случае не стоит экономить на безопасности.

Существуют модели с датчиком дождя, совмещённым с датчиком света. Такое устройство дополнительно регулирует освещенность автомобиля, подсветку приборной доски и другие световые параметры. Выпускаются также модели, взаимодействующие с системой климат-контроля.

Как работает датчик дождя на авто

Устройство постоянно работает в дежурном режиме, оценивая степень сухости стекла и его загрязнённость. Инфракрасный излучатель посылает луч, который падает на лобовое стекло, срабатывающее, как зеркало. Полученный сигнал принимается фотоэлементом.

В память устройства заложены характеристики отражения луча при разной степени интенсивности осадков. При намокании стекла параметры отраженного луча меняются, и автоматически включаются дворники. В более сложных моделях при большом количестве попавшей воды начинают работать омыватель стекла, система осушения тормозных элементов и закрывается автомобильный люк.

Как только стекло станет сухим, устройство выключится самостоятельно и выключит все подчиненные элементы. Датчик имеет очень высокую степень чувствительности, поэтому реагирует в течение нескольких миллисекунд. Параметры включения можно изменить, увеличив степень влажности стеклянной поверхности. То есть датчик вполне можно подстроить под пожелания владельца автомобиля. Такая возможность присутствует практически во всех моделях.

Чувствительность датчика на снег ниже, чем на дождь. Для срабатывания нужно, чтобы снежинки растаяли и превратились в капли. Чтобы ускорить этот процесс и сделать срабатывание более оперативным, в месте крепления блока управления на лобовом стекле можно подключить локальный обогрев. Тогда процесс будет происходить гораздо быстрее.

Автостёкла для любых марок авто

Ответим на вопросы, поможем выбрать стекло, проконсультируем по сервису

Получить консультацию

Мифы о датчике дождя — устройство работает не так, как думают многие

• Устройство реагирует не на удары капель, как думают многие, а основывается на работе оптики. Поэтому, если на стекло попадут камешки или кусочки грязи, срабатывания не произойдёт.
• Вопреки мифам, датчик работает и ночью. Это устройство не зависит от внешнего освещения.
• Отчасти верен миф, что устройство плохо работает зимой. Такое может такое может случиться, если место установки блока управления датчика замёрзнет и покроется льдом. Но после прогревания стекла его работа полностью восстанавливается.
• Неверно утверждение, что при наличии датчика не получится самостоятельно включать дворники и омыватель. На ручную систему включения устройство не влияет.
• Датчик не будет работать на любом стекле, как думают многие. От деформированной или повреждённой стеклянной поверхности луч может отражаться неверно, что сказывается на работе. Некоторые производители не тестируют свою технику для затемненных и прочих тюнингованных стекол. Поэтому при покупке нужно обращать внимание на параметры работы, указанные в паспорте.
• При замене лобового стекла не придется покупать новый датчик — можно снять имеющийся и потом установить его обратно.

Можно ли установить датчик дождя после покупки авто

Если автомобиль не оснащен датчиком, можно его установить. Такие устройства различных производителей по разной цене продаются в автомагазинах или в интернете. Существуют даже модели для 24-вольтового оборудования, и разработанные под определенную марку автомобиля. В комплекте можно приобрести и самозатемняющееся зеркало заднего вида.

Установку, теоретически, можно провести самостоятельно, но лучше доверить ее профессионалам. В этом случае техника будет работать корректно и полностью выполнять все возложенные на нее функции.

Нужна помощь?

Оставьте номер телефона — мы перезвоним и проконсультируем

Контур, типы, работа и его применение

В жизни каждого человека вода является основной потребностью, но сохранение воды, а также ее надлежащее обслуживание очень важны. Итак, вот датчик дождя для обнаружения дождя в сельскохозяйственном поле и генерирует сигнал тревоги всякий раз, когда идет дождь, чтобы мы могли предпринять некоторые надлежащие действия для сохранения воды, а также урожая. Следовательно, мы можем повысить уровень подземных вод с помощью метода подпитки, используемого под водой.

Этот датчик обнаруживает дождь и предупреждает заинтересованных лиц в различных областях, таких как ирригация, автомобильная связь, домашняя автоматизация и т. д. В этой статье обсуждается обзор датчика дождя и его схемы.

Датчик, который используется для обнаружения капель воды или дождя, известен как датчик дождя. Этот тип датчика работает как переключатель. Этот датчик состоит из двух частей, таких как сенсорная панель и сенсорный модуль. Всякий раз, когда дождь падает на поверхность сенсорной панели, модуль датчика считывает данные с сенсорной панели для обработки и преобразования их в аналоговый или цифровой выходной сигнал. Таким образом, выходной сигнал, генерируемый этим датчиком, является аналоговым (AO) и цифровым (DO).

Технические характеристики

Технические характеристики датчиков дождя, такие как различные параметры со значениями, указаны ниже.

• Диапазон рабочего напряжения от 3,3 до 5 В
• Рабочий ток 15 мА
• Размер сенсорной площадки 5 см x 4 см с никелевой пластиной на одной стороне.
• Микросхема компаратора LM393
• Типы выходов: AO (аналоговое выходное напряжение) и DO (цифровое коммутируемое напряжение)
• Длина и ширина модуля печатной платы 3,2 см x 1,4 см
• Чувствительность можно изменить с помощью Trimpot
• Красные/зеленые светодиодные индикаторы питания и выхода

Принцип работы

Принцип работы датчика дождя довольно прост. Чувствительная площадка включает в себя набор непокрытых медных дорожек, которые взаимодействуют друг с другом как переменный резистор или потенциометр. Здесь сопротивление сенсорной площадки будет изменяться в зависимости от количества воды, падающей на ее поверхность. Итак, здесь сопротивление обратно пропорционально количеству воды.

Чем больше воды на сенсорной площадке, тем лучше проводимость и меньше сопротивление. Точно так же, когда воды на поверхностной подушке меньше, проводимость плохая и возникает высокое сопротивление. Таким образом, выход этого датчика в основном зависит от сопротивления.

Конфигурация контактов датчика дождя

Датчик дождя очень прост в использовании и имеет только 4 контакта для подключения.

Конфигурация контактов

Аналоговый выход (AO) Контакт: Этот контакт дает аналоговый сигнал между напряжением питания от 5В до 0В.

Контакт цифрового выхода (DO): Этот контакт обеспечивает цифровой вывод для внутренней схемы компаратора и может быть подключен к плате Arduino или к реле 5 В.

Контакт заземления: Это соединение с заземлением.

Контакт VCC: Этот контакт обеспечивает подачу напряжения на датчик дождя в диапазоне от 3,3 В до 5 В. Здесь аналоговый выход будет изменяться в зависимости от напряжения, подаваемого на датчик.

Модуль датчика дождя

Модуль датчика дождя включает сенсорную панель, состоящую из двух последовательных медных дорожек, покрытых никелем. Эта контактная площадка включает в себя два штыревых контакта, которые соединены внутри с медными дорожками контактной площадки. Основная функция этих двух контактов заключается в соединении Sensing Pad с модулем датчика дождя с помощью двух перемычек. Здесь один контакт модуля датчика дождя обеспечивает подачу питания +5 В к одному пути сенсорной панели, а другой контакт получает обратное питание от другого пути сенсорной панели.

Модуль датчика дождя

Как правило, в сухих условиях эта прокладка обладает большим сопротивлением, но при этом имеет меньшую проводимость. Таким образом, источник питания не может подаваться с одного пути на другой. Здесь сопротивление в основном зависит от количества воды на поверхности сенсорной площадки.

Когда вода попадет на поверхность сенсорной панели, ее сопротивление уменьшится, а проводимость повысится. Таким образом, как только количество воды на поверхности подушки увеличивается, она может передавать огромную энергию от одного пути к другому.

Модуль датчика

Модуль датчика включает в себя некоторые важные компоненты, такие как переменный резистор, микросхема LM393, выходной светодиод и светодиод питания.

Переменный резистор

Модуль датчика дождя включает встроенный переменный резистор. Основная функция этого — зафиксировать чувствительность датчика дождя, поверните ручку предустановки, чтобы изменить чувствительность обнаружения дождя. Если ручку повернуть по часовой стрелке, то чувствительность датчика дождя будет повышена. Если его повернуть против часовой стрелки, то чувствительность этого датчика уменьшится.

Светодиод питания

Основная функция светодиода питания в этом модуле — индикация включения/выключения питания датчика. Как только мы включили питание для этого датчика, загорится КРАСНЫЙ светодиод.

Выходной светодиод

Как только датчик дождя обнаружит каплю воды или дождь, загорится КРАСНЫЙ светодиод. Аналогично, если модуль не обнаруживает дождь, КРАСНЫЙ светодиод гаснет.

Рабочий

Сначала сенсорная панель должна быть подключена к сенсорному модулю с помощью перемычки. Теперь оба контакта модулей датчиков дождя, таких как GND и VCC, подключены к контакту источника питания 5 В. После этого зафиксируйте пороговое напряжение на неинвертирующем выводе LM39.3 IC в сухом состоянии колодки, повернув ручку потенциометра, чтобы зафиксировать чувствительность датчика дождя.

объем капель дождя на поверхности подушки увеличивается, а ее проводимость увеличивается, а сопротивление уменьшается. После этого с контактной площадки на инвертирующий вход микросхемы LM393 можно подать меньшее количество напряжения. Затем эта ИС оценивает это напряжение через пороговое напряжение. В этом состоянии входное напряжение низкое по сравнению с пороговым напряжением, в результате чего выходной сигнал датчика дождя становится НИЗКИМ.

Когда на поверхность коврика не падает дождь, он имеет высокое сопротивление и меньшую проводимость. После этого на контактную площадку будет назначено высокое напряжение. Таким образом, высокое напряжение с площадки можно подать на инвертирующий вход ИС. Еще раз интегральная схема оценивает это напряжение, используя пороговое напряжение. Таким образом, в этом состоянии это входное напряжение выше порогового напряжения. В результате выход сенсорного модуля становится высоким.

Цепь датчика дождя

Цепь сигнализации датчика дождя показана ниже. Эта схема может включать в себя различные компоненты, такие как модуль датчика дождя, источник питания 9 В, зуммер, переменный резистор -300K, транзистор BC547B и т. д.

Схема датчика дождя

как переключатель в этой цепи. Датчик дождя очень чувствителен к каплям воды или дождям. Чувствительность схемы можно регулировать переменным резистором. Как только дождь попадает на сенсорные полоски, цепь активируется, потому что вода является отличным проводником электричества.

На транзистор подается напряжение для включения транзистора, после чего включается подключенный к нему зуммер. Здесь зуммер в этой схеме работает как сигнал тревоги, чтобы предупредить пользователя. Для лучшей производительности сенсорная полоса должна быть подключена очень близко к цепи. Этот датчик может быть разработан различными способами в зависимости от вашего выбора и удобства.

Типы датчиков дождя

Доступны различные типы датчиков дождя, включая следующие.

Резервуар для сбора воды

Этот тип датчика является одним из первых типов. Как следует из названия, к этому датчику подключается таз или чашка, которые работают как дождемер, потому что в нем собирается вода. Таким образом, это поможет датчику решить, требует ли он срабатывания разбрызгивателей.

Основным недостатком этого датчика является то, что он не может различать мусор и дождевую воду, что может привести к неправильному нарушению цикла полива. Как только датчик включает более мелкий бассейн, ветер может отгонять воду от контейнера, что приводит к сопутствующим проблемам. Их также называют чашками для сбора осадков, и они также работают через беспроводные системы.

Датчики проводимости

Датчики проводимости используют передовые технологии, и принцип работы этого датчика — проводимость. В этом датчике под резервуаром в основном находятся два электрода. Как только уровень воды достигает этих электродов, цепь замыкается и активирует переключатель.

Эта система может различать воду и потери, однако, если потери достигают уровня воды после кратковременной очистки, спринклеры могут преждевременно отключиться. Следовательно, открытый контейнер является проблемой как для сбора воды, так и для датчиков дождя кондуктивного типа.

Гигроскопический диск

Датчики этого типа за последние годы приобрели большую популярность и считаются наиболее точными. Этот датчик включает в себя пробковый диск, который увеличивается за счет поглощения дождя. Это включает переключатель после сбора фиксированного количества.

Запланированный полив не начнется, за исключением того, что диск высохнет и вернется к своему обычному размеру; таким образом, чем дольше он остается влажным и расширенным, разбрызгиватели будут оставаться закрытыми в течение длительного времени. Было подтверждено, что эта система эффективна и точна, что было включено в ее команду.

Датчики замерзания

Датчики замерзания в основном предназначены для обнаружения дождя и мороза. Они определяют температуру, чтобы решить, когда вода течет по спринклерным трубам, есть риск их поломки. Такие датчики самые дорогие.

Преимущества

К преимуществам датчиков дождя относятся следующие.

• Датчик дождя используется для экономии денег за счет отключения системы полива во время дождя. Так что потребление электроэнергии может быть уменьшено.
• Простой принцип работы
• Работает с меньшей мощностью
• Стоимость отдельного датчика меньше
• Установка систем на основе датчика дождя очень проста
• Срок службы различных систем, основанных на датчиках дождя, таких как оросительные системы, автомобильные дворники, будет продлен за счет запуска их по мере необходимости.

Приложения

применения датчиков дождя включают следующее.

Это важные компоненты для автоматических систем, используемых в сельском хозяйстве, поскольку осадки регистрируются в течение месяцев орошения. Они автоматически отключают систему орошения при получении предпочтительного количества осадков и позволяют этой системе перезапустить свои фиксированные условия после того, как модуль датчика высохнет.

Перейдите по этой ссылке, чтобы узнать больше о датчике температуры и датчике гироскопа.

Перейдите по этой ссылке, чтобы узнать больше о MCQ для распознавания лиц.

Итак, это все обзор датчика дождя. Схема сигнализации датчика дождя является чрезвычайно полезным устройством для предупреждения пользователя путем подачи звукового сигнала, когда на полосе идет дождь или водопад. Он используется в различных областях, где оператору необходимо следить за каплями воды или дождями. Вот к вам вопрос, в чем минусы датчиков дождя?

Как работают датчики дождя спринклеров?

Вы, наверное, видели расточительную аварию, которая происходит, когда автоматическая спринклерная система работает во время ливня. Не поверите, такое случается довольно часто. Эта распространенная ошибка не только тратит воду, но и стоит вам денег, и ее можно решить с помощью простого исправления. Проблема в том, что люди настолько заняты, что часто забывают отключить систему, когда выпадают естественные осадки. Погода также может быстро меняться, в зависимости от вашего региона. Вас может не быть дома, чтобы отключить систему, когда быстро накатывает буря. Установив простой датчик дождя вам не нужно беспокоиться о ручном отключении системы. Вы можете экономить воду, сохраняя при этом красивую зеленую траву, поскольку передовые технологии автоматически управляют вашими разбрызгивателями. Прежде чем мы ответим на вопрос , как работают спринклерные датчики дождя? давайте сначала определим:

Что такое спринклерный датчик дождя?

Датчик дождя — это устройство, которое обменивается данными с таймером разбрызгивателя об уровне осадков. Если выпало достаточно дождя, то датчик сообщит таймеру не пропускать следующий цикл, чтобы ваши выдвижные разбрызгиватели не работают.

Итак, как работает датчик дождя?

Не все датчики дождя работают с одинаковыми механизмами. Вот краткое изложение различных типов:

Типы датчиков дождя

В зависимости от типа вашего двора, где вы живете и как часто идет дождь, вы захотите определить тип используемого датчика. Вот некоторые из различных датчиков дождя:

• Стакан для сбора осадков — Этот датчик предотвращает включение разбрызгивателей, когда стакан для сбора осадков наполняется до определенного уровня. Проблема, о которой следует помнить при работе с датчиком такого типа, — это ложное заполнение. Листья, мусор и даже насекомые или вредители могут заполнить емкость для сбора, что приведет к отключению разбрызгивателей. Они часто работают через беспроводную связь.
• Расширительный диск — Этот тип датчика дождя становится все более популярным. В этом конкретном датчике используется пробковый диск, который расширяется во время дождя для измерения уровня осадков. Затем реле давления используется для разрыва электрического соединения, которое заставляет спринклеры включаться и выключаться.

Что насчет датчиков замерзания?

Некоторые устройства представляют собой датчики дождя и заморозка «два в одном». То, как работает матовая технология, просто основано на температуре. Он получает показания и указывает таймеру, что слишком холодно, чтобы позволить воде течь в трубы и риск повреждения из-за замерзания и растрескивания.

Экономьте деньги и экономьте воду

Если на вашем участке установлена ​​спринклерная система, рекомендуется установить спринклерный датчик дождя. Это не только сэкономит вам деньги, но и сбережет воду. Датчик дождя идеально подходит для тех, кто часто бывает за городом, или для забывчивых людей, которые не забывают включать и выключать разбрызгиватели. Спринклерные датчики дождя — один из лучших способов обеспечить бесперебойную работу вашей системы орошения. Теперь вы можете поделиться этой статьей в социальных сетях, чтобы ваши друзья узнали, как работают спринклерные датчики дождя!

Если вы хотите изменить свою дождевальную систему, обратите внимание на WiFi-модуль Rain Bird LNK .
