Датчик коленвала (ДПКВ): что это такое

Датчик коленвала (ДПКВ, датчик синхронизации, датчик ВМТ) — датчик положения коленчатого вала, который устанавливается на автомобилях с системой электронного управления двигателем. ДПКВ является элементом, который позволяет ЭБУ двигателем осуществлять контроль за положением коленвала для обеспечения работы системы топливного впрыска. Другими словами, датчик положения коленчатого (датчик синхронизации) вала точно определяет момент, когда в цилиндры ДВС необходимо подать топливо.

Указанный датчик оборотов коленвала напрямую влияет на работу двигателя. Любые сбои в работе датчика приведут к нестабильности работы ДВС или полной остановке мотора. В разных конструкциях датчик коленвала отвечает за синхронизацию работы топливных форсунок и синхронизирует зажигание. Неисправности ДПКВ приводят к тому, что топливо несвоевременно подается и воспламеняется в цилиндрах. В результате нарушений топливного впрыска двигатель не способен нормально работать.

Функцией датчика коленвала является то, что ДПКВ посылает на ЭБУ сигналы о том, в каком положении находится коленвал, а также с какой частотой и в какую сторону происходит его вращение. На разных автомобилях могут быть установлены отличные по принципу действия датчики положения коленвала, которые делятся на следующие типы:

• Магнитный датчик коленвала (ДПКВ индуктивного типа). Особенностью таких датчиков является то, что подобные решения не нуждаются в отдельном питании. Формирование сигнала на ЭБУ происходит в тот момент, когда специальный зуб (метка) для синхронизации осуществляет проход через магнитное поле. Указанное магнитное поле создается в зоне нахождения датчика синхронизации, то есть вокруг него. Параллельно с главной задачей по контролю за положением и вращением коленвала, ДПКВ может  также выполнять функцию датчика скорости;
• Датчик положения коленвала на эффекте Холла. ДПКВ указанного типа являются датчиками Холла.
  В таких датчиках ток начинает двигаться в тот момент, когда к датчику приближается изменяющееся магнитное поле. Специальный синхронизирующий диск реализует перекрытие магнитного поля, зубья диска осуществляют взаимодействие с магнитным полем ДПКВ. Датчик оборотов коленчатого вала указанного типа параллельно может выполнять функцию датчика распределителя зажигания;
• Датчик коленвала оптического типа. Оптический датчик положения коленвала также взаимодействует с диском синхронизации, который имеет специальные пазы (зубья). Также на диске могут быть выполнены отверстия. Указанный диск перекрывает оптический поток, который проходит между светодиодом и специальным приемником. Задачей приемника является фиксация прерываний светового потока, после чего происходит создание импульса напряжения, который передается на блок управления двигателем;

Частым вопросом является то, где установлен датчик коленвала. Датчик положения коленчатого вала заключен в корпус аналогично подобным датчикам системы управления двигателем (датчик положения распредвала и т.п.). Местом его установки на двигателе является специальный кронштейн, который находится рядом с приводным шкивом автомобильного генератора. Также отличить ДПКВ от других датчиков можно по наличию достаточно длинного провода (55-65 см.) с особым разъёмом. Посредством указанного разъема осуществляется подключение датчика коленвала к системе управления ДВС.

После снятия для диагностики или замены датчик коленвала необходимо устанавливать с учетом выставления правильного зазора.

Речь идет о зазоре, который образуется между датчиком и зубчатым шкивом (диском синхронизации). Оптимальным является такое расположение датчика коленчатого вала, при котором зазор между сердечником и диском находится на отметке от 0.5 до 1.5 мм. Выставить нужный зазор необходимо путем манипуляций с прокладками (шайбами), который находятся в области посадочного гнезда датчика коленвала и самого ДПКВ.

На основе показаний ДПКВ ЭБУ способен определить положение коленчатого вала по отношению к ВМТ в 1, а также в 4 цилиндре силового агрегата. Также блок управления получает сигналы о частоте вращения коленвала и том направлении, в котором коленвал осуществляет указанное вращение. На основе полученных данных ЭБУ производит генерацию управляющих сигналов для инжекторных форсунок, управляет моментом зажигания, передает сигналы о частоте вращения коленвала на тахометр, активирует и отключает электрический бензонасос.

Теперь рассмотрим, как проверить датчик коленвала своими руками в случае неполадок. Начнем с того, что неисправности датчика коленвала встречаются не часто. Во время проверки датчика синхронизации также следует обратить внимание и на состояние приводного шкива генератора. В случае появления сбоев в работе указанных элементов двигатель может не запускаться или глохнуть после запуска, автомобиль не набирает скорость и дергается, мотор глохнет на ходу и т.д. На приборной панели обычно загорается «cheсk». Подключение сканера к диагностическому разъему (колодке) позволит более точно определить поломку по коду ошибки, которая записывается в память ЭБУ.

Самому проверить датчик коленвала можно тестером-мультиметром. Необходимо перевести устройство в режим омметра, после чего произвести замер сопротивления обмотки датчика коленвала. Полученный показатель для исправного ДПКВ должен находиться на отметке около 800-900 Ом. Параллельно с этим необходимо провести анализ целостности проводки и исключить либо установить факт наличия механических повреждений датчика.

Обратите внимание, ДПКВ будет неработоспособен в том случае, если в зазоре между диском синхронизации и датчиком положения коленвала окажутся какие-либо предметы, случайно попавшие туда во время проведения ремонтных работ.

Также необходимо добавить, что в случае точного определения неисправности датчика положения коленвала будет рациональнее купить новый датчик синхронизации без попыток ремонта имеющейся детали. Розничная цена ДПКВ для большинства автомобилей остается вполне приемлемой, а новый качественный датчик положения коленчатого вала гарантированно обеспечит исправную работу ДВС.

Читайте также

За что отвечает датчик коленвала и как он работает?

Вы уже имеете за спиной пару-тройку тысяч километров, но еще не знаете, за что отвечает датчик коленвала, тогда мы постараемся расширить ваш кругозор за следующие 5 минут. Прежде всего, стоит правильно понимать, что собой представляет эта деталь и какие именно функции она выполняет. Поэтому начнем разбираться.

Устройство датчика положения коленвала – немногочисленность деталей

Этот датчик является электромагнитным по принципу работы. Благодаря ему, производится синхронная работа топливных форсунок в системе впрыскивания топлива и всей системы зажигания. Расположена эта деталь на кронштейне, рядом со шкивом привода генератора. Устанавливая ее, соблюдают зазор между зубчатым шкивом и самим датчиком.

Величина этого зазора должна быть в пределах 1 миллиметра, добиваются этого посредством подбора соответствующих шайб.

На синхродиске находится 60 зубьев, причем 2 из них отсутствуют, а начало двадцатого совпадает с мертвой точкой (верхней) первого или же четвертого цилиндра. Устройство датчика положения коленвала предполагает зазор между его торцевой поверхностью и зубьями диска. А сам же он представлен в виде обмотки из медного провода и намагниченного сердечника, расположенного внутри нее.

За что отвечает датчик коленвала – признаки поломки

Устройство не самое сложное, согласитесь, но и простым его не назовешь. Следующим объяснением постараемся внести ясность, для чего нужен датчик коленвала. А существует он для синхронизации управления форсунок и системы зажигания, поэтому можно смело заявить, что он является одной из наиболее важных деталей всего автомобиля.

Мы определились, на что влияет датчик коленвала автомобиля, и становится вполне понятно, что его поломка приведет, скорей всего, к выходу из строя абсолютно всего механизма. Поэтому в целях безопасности перед длительными поездками сделайте диагностику данной детали, дабы не попасть в неприятную ситуацию.

На неисправность могут указывать следующие признаки:

• значительно снижается мощность работы двигателя;
• в некоторых случаях и вовсе происходит остановка работы движка;
• во время холостого хода обороты мотора не устойчивы;
• происходит непроизвольное снижение или повышение оборотов.

Таким образом, если неисправность в демпфере, тогда не будет производиться должная синхронизация фаз зажигания и впрыска из-за их смещения относительно друг друга. При малейших признаках неполадок сразу же следует обратиться к специалистам, которые не только знают, как работает датчик положения коленвала, но и могут правильно выявить поломку и устранить ее.

В чем заключаются функции датчика коленвала?

Принцип работы датчика положения коленвала можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика. Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене. Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием.

Оцените статью: Поделитесь с друзьями!

Датчик положения коленвала — как он работает и какие симптомы его неисправности?

Современные двигатели окружены настоящей сетью датчиков, которые контролируют работу каждого из компонентов. Небольшого выхода из строя одного из этих датчиков достаточно для того, чтобы двигатель просто перестал работать.

---

Это может произойти, например, с датчиками положения коленчатого вала. Почему это происходит?

Как работает датчик положения коленчатого вала?

Технологическое развитие автомобильной промышленности уже около 20 лет подразумевает, что все без исключения приводы управляются бортовыми компьютерами. Глазами и ушами этих компьютеров являются датчики, которые собирают информацию от отдельных компонентов и отправляют ее в блок управления. На основе полученных данных данное устройство выбирает наилучший «путь работы» и посылает команды о сделанном выборе.

Датчик положения коленчатого вала является одним из элементов всей сети датчиков, окружающих двигатель. Его задачей является сбор информации о текущем, кратковременном положении коленвала и скорости его вращения. Собранная информация — вместе с полученными данными, в том числе от датчика распределительного вала — поступает на компьютер, который на их основе определяет оптимальный момент впрыска следующей порции топлива и угол продвижения зажигания.

Измерение с помощью датчика должно быть очень точным. Точность измерений обеспечивается не только самим датчиком, но и специальным измерительным диском, установленным на маховике двигателя или на шкиве коленчатого вала. В зависимости от используемого решения, это будет диск с вырезанными пазами, либо зубчатый, либо с постоянными магнитами.

Каковы признаки неисправности датчика положения коленчатого вала?

Казалось бы, отказ одного датчика не должен иметь никаких серьезных последствий. Однако в случае датчика положения коленвала он может привести к полной иммобилизации автомобиля. Все это осуществляется компьютером, который управляет работой привода только на основе данных, собранных датчиками. Поэтому если внезапно лишить его информации о положении коленчатого вала, компьютер начнет реагировать в соответствии с планом, сохраненным в памяти.

Отказ датчика положения коленвала обычно проявляется в неравномерной работе двигателя, внезапном отключении уже нагретого агрегата и проблемах с запуском автомобиля. Бывает, что внезапно во время движения загорается индикатор системы проверки и двигатель немедленно переходит в аварийное состояние (резко снижает мощность и увеличивает расход топлива). Почему это происходит? Двигатель не получает информацию от неисправного датчика или приходит противоречащая данным датчика распределительного вала, и воспринимает ее как неустановленную ошибку, для устранения которой наилучшим решением является предотвращение запуска двигателя.

Внимание: Некоторые люди могут спутать отказ датчика положения коленчатого вала с выходом из строя топливного насоса, поскольку в обоих случаях подача топлива в двигатель прекращается. Поэтому, после появления описанных выше симптомов, прежде чем предпринимать какие-либо попытки ремонта, необходимо провести тщательную диагностику бортового компьютера.

Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска. Поэтому, сначала рассмотрим признаки и причины его неисправности, способы проверки и потом, в конце статьи, как обмануть датчик коленчатого вала и запустить двигатель, если авто не заводится, а ехать надо.

Содержание:

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала — это синхронизация работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал. Происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Есть типовые симптомы, как проявляется неисправность датчика коленвала:

• снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
• обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
• возрастает расход топлива;
• «провал» при нажатии на педаль газа, машина не набирает обороты;
• детонации двигателя на высоких оборотах работы двигателя;
• появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

• Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
• Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена фишка питания, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
• Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
• Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
• Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Существует простой способ, как узнать неисправность датчика и сделать это можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки, какие признаки неисправности датчика коленвала появились, является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ — мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.
Подробнее



Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Как обмануть датчик и завести машину

На примере Ваз 2110 рассмотрим эффективный способ, как можно завести мотор при неработающем датчике коленвала.

Для этого нужно на корпус датчика намотать тонкую медную проволоку, сделать своеобразную обмотку. Проволоку можно взять из любого реле. Вокруг корпуса необходимо сделать 150 мотков, а остаток отвести к фишке, которая подключается к ДПКВ и всунуть концы в разъем вместо датчика коленвала.

Наматывание медной проволоки на корпус датчика

Фиксация проводов на фишке

Перед тем, как наматывать медную проволоку, вокруг корпуса датчика можно сделать 2 витка бумагой или тонким картоном.

Проволока наматывается сверху на бумагу, а потом убирается, таким образом самодельная обмотка нормально станет на корпус.

Если двигатель не запустится, то нужно будет поменять местами проводки подведенные к контактам фишки. Чтобы эти проводки не выпали, их следует временно зафиксировать спичками. Долго с такой конструкцией не стоит ездить, в последствии, вышедший из строя ДПКВ нужно обязательно заменить!

На всю работу уйдет не более 5 минут и одного метра проволоки.

Суть предложенного способа заключается в частичном восстановлении процесса электромагнитной индукции. То есть при поломке штатной катушки (залитой в корпус) таким образом можно сделать элементарную катушку, которая сможет функционировать совместно с центрирующим шкивом коленвала. Как результат, сигнал будет доходить до ЭБУ и двигатель заведется. Подробнее смотрите на видео ниже.

Как завести машину при неисправном ДПКВ

Спрашивайте в комментариях. Ответим обязательно!

Коленчатый вал — принцип работы, на что влияет датчик положения коленчатого вала?

Датчик положения коленчатого вала – один из центральных элементов системы зажигания и впрыска топлива в двигателе современного автомобиля. Это главный и единственный датчик, без которого мотор работать не будет, машина не поедет.

ДПКВ должен отвечать за синхронизацию электронного управления с механизмом газораспределения мотора. Он создает сигналы для всех типов (тактового, цикличного и углового) управления впрыском топлива (инжектор или дизель) и системы зажигания (бензин).

Раньше в автомобильных двигателях применялся карбюратор – почти полностью механический прибор. После появления инжекторных систем производители стали от них отказываться, только последние модели карбюраторных двигателей использовали электромагнитный клапан. Такие системы были надежны, к поломкам могло привести только сильное загрязнение, неправильная регулировка или повреждения механизма.

Однако принцип работы карбюратора не мог гарантировать необходимую точность дозирования топлива, особенно при смене режимов работы мотора, поэтому расходовалось его слишком много.

На смену карбюраторной пришла инжекторная система, основанная на работе электронного блока управления. Действие новой системы позволило точнее определять количество топлива для более эффективной работы двигателя в конкретный момент. Расход топлива сократился на порядок.

С другой стороны, более точная электронная система потребовала более подробной информации о функционировании систем автомобиля, то есть – значительно большего количества разнообразных датчиков. Как любая электронная система, она менее надежна, чем механическая, но позволяет кроме экономии добиться повышения мощности двигателя.

ВАЖНО! Среди множества устройств, контролирующих двигатель, главным является датчик оборотов коленчатого вала. Коленвал – основная и самая дорогая деталь двигателя, поэтому контроль за его работой – важнейший процесс.

Сейчас автопроизводители применяют микропроцессорные системы, где угол зажигания зависит не только от частоты вращения коленвала, но и от температуры охлаждающей жидкости и всасываемого воздуха, сигналов детонации. Это позволяет максимально эффективно использовать двигатель, сокращая расход топлива.

Содержание:

• 1 Где расположен датчик
• 2 Описание 1G FE датчика
• 3 Схема датчика положения коленчатого вала Ауди А3
• 4 Принцип работы датчика коленвала
• 5 Какой датчик надежнее
• 6 Устройство датчика положения коленвала
  • 6. 1 Как проверить датчик положения коленвала
  • 6.2 Признаки неисправности
  • 6.3 Р0336 ошибка датчика и другие частые ошибки ДПКВ
  • 6.4 Самостоятельная замена ДПКВ
  • 6.5 Ошибка датчика синхронизации – как проверить осциллографом

Где расположен датчик

Датчик располагается рядом с коленвалом, способ доступа к нему зависит от конкретного автомобиля. Иногда его расположение таково, что проще добраться не через капот, а подняв автомобиль на стенд. Иногда (например, в случае с «Ленд Ровер Фрилендер») для этого придется снимать колесо и подкрылок.

Описание 1G FE датчика

Особенность расположение датчика в двигателях 1G FE состоит в том, что до 1996 года он располагался внутри трамблера, что осложняет его замену. Для демонтажа и установки такого датчика проще всего будет использовать яму или подъемник. Если попытаться достать его через капот – потребуется демонтировать большое количество деталей двигателя.

Схема датчика положения коленчатого вала Ауди А3

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

• «Гранта».
• «Калина».
• «Шевроле Нива».
• «Газель Бизнес».
• «Шевроле Лачетти».
• «Чери Амулет».
• «Ленд Ровер Фрилендер.
• «Дэу Матиз».
• «Фольксваген Кадди».
• ВАЗ 2110.
• ВАЗ 2111.
• ВАЗ 2112.
• ВАЗ 2115.
• ВАЗ 2107.
• Volvo.
• Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы.  Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

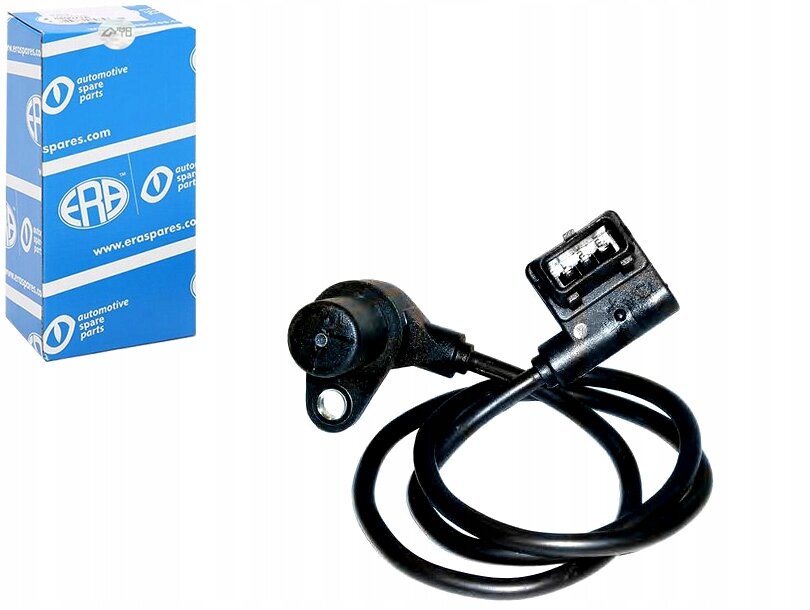

Устройство датчика положения коленвала

Стандартный (индуктивный) прибор монтируется у шкива привода генератора и конструктивно состоит из трех деталей:

Цилиндрический корпус из пластика или алюминия, снабженного следящим элементом.
Фланцевое основание крепления.
Кабель, включающий датчик в бортовую цепь.

Как проверить датчик положения коленвала

Обычно датчик или функционирует, или нет. Но есть ряд причин, которые оказывают отрицательное влияние на качество и срок его работы:

• Перегрев (регулярные нагрузки при повышенных температурах).
• Частые резкие смены температурного режима.
• Повышенный уровень влажности.
• Внешние или внутренние повреждения.

ВАЖНО! Самый частый вид неисправности – износ проводки, но причин отказа прибора больше. Поэтому необходимо регулярно проводить осмотр и диагностику ДПКВ.

На станциях технического обслуживания применяется специальный диагностический сканер, входящий в базовый инструментарий на любой городской СТО. Если датчик перестал работать в дороге между крупными населенными пунктами, проще будет поставить новый, а не искать СТО с диагностическим сканером.

Признаки неисправности

В большинстве современных автомобилей на поломку ДПКВ указывает сигнал «check engine» на панели. В этом случае надо проверить проводку, и, скорее всего, сменить устройство. Автомобили, выпущенные в прошлом веке такой функцией часто не оснащены, поэтому можно ориентироваться на следующие моменты:

• Мотор глохнет, нет холостого хода.
• На холостом ходу мотор работает нестабильно.
• Не срабатывает зажигание.
• Динамические характеристики автомобиля в целом резко упали.
• Мотор без причины глохнет во время езды.
• Мощность силового агрегата без причины резко падает.
• При нагрузке на двигатель возникает ощутимая детонация.

Появление этих проблем – симптом того, что датчик теряется работоспособность. Тем, более, если владелец авто проверяет его на работу не регулярно. Эффективнее всего обратиться в СТО, проверить и заменить прибор.

Если есть желание сэкономить деньги, протестировать и поменять датчик самостоятельно вполне реально. Его установка – простой процесс. При этом стоит помнить, что неисправный датчик – основная и самая вероятная, но не единственная причина проблем. Лучше всего провести диагностику всех элементов двигателя.

Р0336 ошибка датчика и другие частые ошибки ДПКВ

Одно из самых распространенных сообщений, которые выдает система – «ошибка датчика синхронизации». Сигнал говорит о проблемах с датчиком коленвала. Часто это связано не столько с датчиком, сколько с проводом или штекером. Если их замена не помогла, стоит заменить ДПКВ.

Другие частые ошибки могут быть связаны не с самим датчиком, а с проводами. Например, когда панель ВАЗ 2114 выдает Р0335 (Р0336 ошибка датчика) это говорит, скорее всего, об обрыве провода возле разъёма. Если это обнаружено при осмотре, можно заменить разъём, а не датчик. P0341 ошибка говорит он несоответствии датчика распредвала с датчиком коленвала (к датчику коленвала ошибка отношения не имеет).

Самостоятельная замена ДПКВ

Чтобы решить проблему без лишних затрат, надо аккуратно демонтировать датчик и провести его детальный осмотр. Если на корпусе есть трещины или он деформирован – надо заменять. Если с корпусом все нормально – проверяется на сопротивление обмотка. Это делается с помощью мультиметра. Допустимый уровень сопротивления – в пределах 600-900 Ом. Отклонения говорят о нарушениях в работе.

При работе двигателя на холостом ходу амплитуда напряжения должна составлять менее 6 Вт, при вращении двигателя стартером – превышать 5 Вт.

Альтернативный метод тестирования с помощью мультиметра – помахать рядом к датчиком предметом из металла, имитируя работу диска. Если измеритель зафиксирует скачки напряжения – устройство работает корректно.

Частая причина проблем – мусор, попавший между датчиком и диском синхронизации или другие, не связанные с неисправностью непосредственно датчика случаи. Они могут влиять на работу и двигателя.

ВАЖНО! Можно протестировать питание и возникновение искры на форсунках. Но это рискованный способ, подходит только опытным автовладельцам. Для этого со свечи зажигания удаляется высоковольтный провод и подносится к мотору, после чего прокручивается стартер. Если искры нет – ДПКВ не функционирует. Опасность состоит в том, что искра может вызвать слишком мощный разряд, что повредит ЭБУ.

Для определения питания на форсунках можно обойтись без мультиметра, хватит лампочки на 12 Вт. Если датчик работает, при вращении двигателя стартером лампочка загорится. Если этого не произойдет – надо менять прибор.

Заменить датчик без автомастера – простой, но требующий внимательности процесс. Потребуются обычные ключи (в российских автомобилях обычно на 10). Главное – зазор между сердечником датчика и синхронизационным диском. Перед демонтажем устройства желательно сделать метки по отношению болтов крепления к корпусу и положению датчика, провода питания. Установка нового проводится с использованием старых болтов. Особенности крепления датчика у каждого типа двигателя свои.

Ошибка датчика синхронизации – как проверить осциллографом

Электронный осциллограф позволяет проконтролировать не только показатели напряжения, но сам процесс формирования импульсов. Это даст максимально точные данные. Для безопасности датчик лучше снять, но можно провести проверку при работающем двигателе.

Процедура такова:

• Подсоединить осциллограф к выводам датчика, полярность может быть любой.
• Сымитировать работу диска, помахав перед датчиком предметом из металла.
• Если датчик функционирует корректно, будет воспроизведена осциллограмма.

Аналогичная проверка на работающем двигателе даст более точный результат.

Датчик частоты вращения коленчатого вала – самый важный элемент электронной системы автомобиля. Поэтому автовладельцы с богатым опытом решения проблем вместе с запасным колесом возят в багажнике запасной датчик коленвала. Особенно, если ранее был замечен признак его некорректной работы. Оригинальный ДПКВ стоит недорого, а установка – простая процедура. При этом оказаться в дороге с поломанным ДПКВ – серьезная проблема и если не располагать запасным, можно потерять много времени.

Как проявляется неисправность датчика коленвала?

Безусловно, датчик положения коленвала — это значимый для автомобиля в целом технический компонент. И в этой статье на Бызово.ру мы узнаем, каковы могут признаки его неисправности. Понятно, что если при проверке, о которой мы тоже напишем, или проявлении «симптомов» нарушения работы коленвала выяснится, что он неисправен, то потребуется выполнять ремонт агрегата, но чтобы не попасть впросак, нужно сначала основательно изучить всю систему коленвала и датчика его положения.

Датчик коленвала — каковы признаки неисправности

Итак, мы назовем самые явные и заметные признаки того, что датчик неисправен. Уверены, что перечень сих проявлений сможет ощутить или увидеть даже новичок. Ну, во-первых, в ситуации динамической нагрузки вы поймете, что двигатель, словно, детонирует. Более того, вы отметите колебание оборотов: они будут повышаться/понижаться. Причем, это, как правило, неподвластно вашему вмешательству. Кстати, холостой ход если, то также для вас станет ощутимой нестабильность оборотов.

А наблюдали ли вы очевидное понижение мощности движка даже без проверки оборудованием? Это также признак неисправности датчика коленчатого вала. Стоит отметить, что хотя такое явление, как понижение динамики машины в минуты движения, может оказаться сигналом другой неполадки, все равно, как указание на неисправность датчика коленвала, не исключено. Еще вот распространенная жалоба автовладельцев — нет запуска мотора. И это пункт перечня признаков, указывающих на неполадки с датчиком. Так что проявления самые банальные, и учиться на механика-профессора не обязательно.

Датчик коленвала: информация начинающим водителям

Давайте определимся с понятием «виновника торжества»? Ведь его называют и не только датчиком, но правильное и грамотное название — индикатор сигнализации. Знаете ли вы, как он устроен и какова его миссия? Если в двух словах: именно при помощи сего компонента система топливного впрыска автомобиля верно функционирует, позволяя топливным форсункам и системе зажигания работать синхронно.

Посвятим один абзац устройству датчика коленвала, признаки неисправности которого мы и рассматриваем в этом обзоре. Сверхъестественного в агрегате ничего такого нет: покрыт он капроновым каркасом в медной обмотке. А крепление его возможно благодаря стальному сердечнику. Суть работы в своевременной отправке сигналов и о положении, и о функционировании коленвала. А как же насчет герметичности? Всё надежно, эмальная изоляция, а герметичность обеспечивает смола.

Ну, и для закрепления. Поймите, что когда датчик станет неисправен, нереально будет системе автомобиля выявить такие показатели, как объем топлива, который впрыскивается, или тот же угол поворота распределительного вала. Конечно же, это лишь доля сведений, которые «стопорятся» при неполадках датчика положения коленчатого вала. Теперь вы осознаете важность проверки этого компонента? Ведь не зная ничего о его состоянии, можно надолго остаться в дороге где-то в глуши, когда мотор «надумает» бесповоротно заглохнуть.

Проверка датчика: прозвон омметром и не только

Как определить неисправность? Частый предмет обсуждения неопытных водителей. Но боятся они зря, так как надо взять омметр и измерить им сопротивление на обмотке. И всё! Нормой считается показатель от пятиста до семисот ОМ.

Хотя вышеописанный метод не единственный. Детали в этом посте мы описывать не станем, но если найдете не только омметр, но и мегаомметр с цифровым вольтметром и сетевым трансформатором, то воспользуйтесь другим способом. Правда, нужен будет тут и прибор для измерения индуктивности. Норма этого показателя колеблется от двухсот до четырехсот Гн.

Проверив датчик коленвала так, вы узнаете, ложные ли были признаки его неисправности на самом деле. Очевидно, что такой подход позволит показания измерить более точно. Мы завершаем статью и благодарим вас за внимание. Оставайтесь с Бызово.ру! А если вам понадобится б/у датчик положения КВ, найти его можете в нашем разделе запчастей.

Датчик коленвала — что это? Как проверить датчик коленвала?

Сердце любого автомобиля — это конечно же двигатель, и чтобы он работал хорошо без перебоев за ним нужно всегда следить.  Для этого в автомобиле все продуманно, и существует датчик коленвала, который синхронизирует работу двигателя. Сам датчик расположен на панели приборов.
При поломке  датчика коленвала  можно сразу же заметить, что мощность двигателя уменьшилась и вы с трудом, а может и вообще не можете разогнать автомобиль до нужной скорости, также это может свидетельствовать о неисправности самого двигателя, а это очень серьезная поломка с которой медлить не нужно. Конечно, же поломка может быть и в других деталях, но тогда на приборной панели загорится CHECK ENGINE, при поломке датчика, такого не будет.

Основные признаки при поломке датчика

•    У автомобиля плавают обороты на холостом ходу и машина периодически глохнет
•    Снижается мощность автомобиля и разгон идет очень тяжело
•    Обороты двигателя не контролируемые, могут вообще не подниматься
•    Автомобиль вовсе не заводиться

Сама проверка датчика затруднена тем, что он находится в труднодоступном месте и чтобы добраться до него нужно много терпения. Датчик коленвала нужно будет снять, и обязательно пометить его точное расположение на двигателе. Также обратите внимание на зазор между сердечником датчика и  диском синхронизации он должен быть от 0,6 до 1,5 мм. Смотрим неисправности на корпусе, после чего приступаем к осмотру электрической схемы датчика, предварительно очистив его бензином.

Теперь о самой проверки датчика синхронизации

Его можно проверить двумя способами:

Первый способ подразумевает  замер сопротивления обмотки омметром. При исправном датчике замеры должны быть примерно 550-570 Ом. Если у вас другие показания, то ваш датчик коленвала неисправен и требует замены.

Второй способ требует наличия цифрового вольтметра, измерителя индуктивности, сетевого  трансформатора и мегаомметра. Наиболее сложный способ, но тоже используется как альтернатива. При измерениях датчика нужна определенная температура воздуха около 22 градусов, чтобы показания были точными.  Измеритель индуктивности измеряет обмотку датчика на индуктивность и она должна быть в пределах 200-400 мГц, мегаомметром измеряем сопротивление изоляции, которое не должно быть более 20 мОм при напряжении 500 Вт, сетевой трансформатор используется для размагничивания, если оно потребуется.

Таким способ вы можете определить исправность датчика коленвала и если он находится в неисправности заменить его.

• < Назад
• Вперёд >

как это работает, симптомы, проблемы, тестирование

Обновлено 4 декабря 2018 г.

Ford Датчик положения коленчатого вала (CKP)

Датчик положения коленчатого вала измеряет скорость вращения (об / мин) и точное положение коленчатого вала двигателя. Без датчика положения коленчатого вала двигатель не запускался.

В некоторых автомобилях датчик устанавливается рядом с главным шкивом (гармоническим балансиром), как у этого Форда на фото. В других автомобилях датчик мог быть установлен на картере коробки передач или в блоке цилиндров двигателя, как на фото ниже. В технической литературе датчик положения коленчатого вала сокращенно обозначается CKP.

Как работает датчик положения коленвала

В этом двигателе GM датчик положения коленчатого вала установлен на блоке цилиндров

Датчик положения коленчатого вала расположен так, чтобы зубцы на реактивном кольце, прикрепленном к коленчатому валу, проходили близко к наконечнику датчика.В реакционном кольце отсутствует один или несколько зубцов, чтобы компьютер двигателя (PCM) мог определить точку отсчета для положения коленчатого вала.

При вращении коленчатого вала датчик вырабатывает импульсный сигнал напряжения, каждый из которых соответствует зубцу на кольце реактора. На фото ниже показан реальный сигнал датчика положения коленчатого вала при работе двигателя на холостом ходу. В этом транспортном средстве кольцо реактора выполнено с двумя отсутствующими зубьями, как вы можете заметить на графике.

PCM использует сигнал датчика положения коленчатого вала, чтобы определить, в какое время производить искру и в каком цилиндре.Сигнал положения коленчатого вала также используется для отслеживания пропусков зажигания в каком-либо из цилиндров.

Сигнал датчика положения коленчатого вала на экране осциллографа.

Если сигнал с датчика отсутствует, искры не будет и топливные форсунки не будут работать.

Двумя наиболее распространенными типами являются магнитные датчики со считывающей катушкой, которые вырабатывают напряжение переменного тока, и датчики на эффекте Холла, которые вырабатывают цифровой прямоугольный сигнал, как на фотографии выше.В современных автомобилях используются датчики Холла. Датчик типа измерительной катушки имеет двухконтактный разъем. Датчик Холл-эффект имеет три-контактный разъем (опорное напряжение, заземление и сигнал).

Реклама — Продолжите чтение ниже.

Признаки неисправности датчика положения коленчатого вала

Неисправный датчик может вызвать периодические проблемы: автомобиль может случайно остановиться или заглохнуть, но затем без проблем перезапустится. У двигателя могут быть проблемы с запуском в сырую погоду, но после этого двигатель запускается нормально.Иногда вы можете увидеть, как датчик оборотов работает нестабильно. В некоторых случаях неисправный датчик может вызвать длительное время проворачивания перед запуском двигателя. Если датчик неисправен, двигатель запустится, но не запустится. Подробнее: Почему двигатель заводится, но не заводится: общие проблемы.

Неисправности датчика положения коленчатого вала

Датчик положения коленчатого вала

Наиболее распространенный код OBDII, связанный с датчиком положения коленчатого вала, — это P0335 — Датчик положения коленчатого вала «A», цепь .В некоторых автомобилях (например, Mercedes-Benz, Nissan, Chevy, Hyundai, Kia) этот код часто вызывается неисправностью самого датчика, хотя могут быть и другие причины, такие как проблемы с проводкой или разъемом, поврежденное кольцо реактора и т. Д.

В некоторых автомобилях периодическая остановка двигателя также может быть вызвана проблемой с проводку датчика положения коленчатого вала. Например, если провода датчика не закреплены должным образом, они могут задеть какую-нибудь металлическую деталь и закоротить, что может вызвать периодическую остановку.

В бюллетене Chrysler 09-004-07 описана проблема с некоторыми моделями Jeep и Chrysler 2005-2007 годов, когда отказавший датчик положения коленчатого вала может вызвать проблемы с запуском. Чтобы устранить проблему, необходимо заменить датчик на новую.

Другой бюллетень Chrysler 18-024-10 для некоторых автомобилей Chrysler, Dodge и Jeep 2008-2010 годов упоминает проблему, при которой код P0339 — Неустойчивый датчик положения коленчатого вала может быть вызван неправильным зазором или плохой гибкой пластиной.

Отказы датчика положения коленчатого вала были обычным явлением в некоторых автомобилях GM 90-х годов. Одним из симптомов было заглохание при горячем двигателе. Замена датчика положения коленвала обычно решала проблему.

Как проверяется датчик положения коленчатого вала

Сопротивление этого положения коленчатого вала датчик от Ford Escape 2008 г. измеряет при 285,6 Ом, , что находится в пределах спецификации

Каждый раз, когда есть подозрение, что проблема может быть вызвана датчиком положения коленчатого вала или если имеется соответствующий код неисправности, датчик необходимо визуально осмотреть на предмет трещин, ослабленных или корродированных контактов разъема или других очевидных повреждений.Правильный зазор между наконечником датчика и кольцом реактора также очень важен.

Правильную процедуру тестирования можно найти в руководстве по обслуживанию. Мы разместили несколько ссылок, по которым вы можете получить доступ к руководству по обслуживанию за абонентскую плату, внизу этой статьи.

Для датчиков типа считывающих катушек процедура тестирования включает проверку сопротивления. Например, для Ford Escape 2008 года сопротивление датчика положения коленчатого вала (CKP) должно быть в пределах 250–1000 Ом, согласно Autozone.Мы измерили сопротивление 285,6 Ом (на фото), что соответствует техническим характеристикам. Если сопротивление ниже или выше указанного, датчик необходимо заменить.

Для датчиков Холла-типа, опорное напряжение (обычно +5 В) и сигнал заземления должно быть испытаны. Самый точный способ проверить датчик положения коленчатого вала — это проверить сигнал датчика с помощью осциллографа.

Иногда датчик может иметь периодическую неисправность, отсутствующую во время тестирования.В этом случае может помочь проверка бюллетеней технического обслуживания (TSB) и исследование общих проблем. Датчик положения коленчатого вала можно проверить с помощью диагностического прибора. Сканирующие приборы покажут сигнал датчика как «Обороты двигателя» или «Обороты двигателя». Когда это может быть полезно? Если автомобиль периодически глохнет, отслеживание сигнала датчика может дать ответ: если сигнал датчика внезапно падает до нуля, а затем возвращается, это означает, что проблема либо внутри датчика, либо с проводкой или разъемом датчика.

Если датчик работает правильно, сигнал об / мин должен постепенно снижаться или повышаться. как на этом фото. Мы протестировали датчик положения коленчатого вала в этом автомобиле с помощью приложения OBDII «Torque» на мобильном телефоне.

Замена датчика коленвала

Замена датчика положения коленвала стоит не очень дорого. Деталь стоит от 35 до 115 долларов плюс 55-130 долларов за рабочую силу. Лучше всего использовать OEM-деталь. В большинстве автомобилей его довольно легко заменить, хотя иногда датчик бывает трудно снять из-за коррозии.Смотрите эти видео на YouTube для получения дополнительной информации. При замене датчика положения коленчатого вала важно проверить надлежащий зазор между датчиком и зубьями кольца реактора.

6 Признаков неисправного датчика положения коленчатого вала и стоимость замены в 2021 г.

Последнее обновление 10 июля 2020 г.

В этой статье мы рассмотрим один из важных датчиков в двигателе, обычно называемый «положением коленчатого вала». датчик ». После этого вы поймете его основную функцию, принцип работы, признаки неисправности и стоимость замены этого датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик положения коленчатого вала

Энергия вращения двигателя внутреннего сгорания зависит от коленчатого вала. Основная функция коленчатого вала — преобразование возвратно-поступательной энергии (также известной как линейная энергия) в энергию вращения.

Последний затем передает мощность на колеса трансмиссии под автомобилем. Таким образом колеса могут вращаться вперед и позволять автомобилю двигаться в этом направлении.

Что касается датчика положения коленчатого вала, он просто определяет, насколько быстро коленчатый вал вращается. Как только он определяет скорость вращения, он отправляет эту информацию в блок управления двигателем транспортного средства.

Эта информация определяет, как блок управления двигателем регулирует синхронизацию системы впрыска топлива и системы зажигания. Вам нужно, чтобы двигатель вырабатывал нужную мощность в самый подходящий момент.

Положение коленчатого вала сообщает блоку управления двигателем все, что ему нужно знать.Видите ли, коленчатый вал использует цепь привода ГРМ, шестерни и зубчатый ремень для привода распределительного вала. Двигатель зависит от распределительного вала, чтобы управлять выпускными клапанами в нужное время.

Если они не открываются и не закрываются правильно, это создает проблемы с выхлопной системой. Все это связано с функциональностью коленчатого вала.

Следовательно, блок управления двигателем будет знать положение коленчатого вала через датчик положения коленчатого вала. Судя по скорости коленчатого вала в сочетании с его положением, он также будет знать состояние функциональности распределительного вала.

Top 6 Признаки неисправности датчика положения коленчатого вала

Двигатель внутреннего сгорания должен иметь исправный датчик положения коленчатого вала. В противном случае блок управления двигателем не получит точной информации о положении и частоте вращения коленчатого вала.

Это вызовет всевозможные проблемы с функциональностью двигателя и ходовыми качествами автомобиля. Вы обязательно узнаете эти симптомы по мере их появления.

Ниже приведены 6 основных симптомов неисправности датчика положения коленчатого вала.

# 1 — Вибрация двигателя

От вашего двигателя исходит ли вибрация? Если у вас неисправный датчик положения коленчатого вала, это означает, что блок управления двигателем не может правильно управлять коленчатым валом.

В результате ваш двигатель будет довольно сильно вибрировать. Вы даже можете почувствовать, как эти вибрации проникают в рулевое колесо, когда держите его руками.

# 2 — Check Engine Light

Блок управления двигателем поддерживает постоянную связь с датчиком положения коленчатого вала.Если с датчиком что-то не так, компьютер получит неверную информацию о частоте вращения коленчатого вала и его положении.

Это вызовет проблемы с функциональностью двигателя, в результате чего на приборной панели загорится сигнальная лампа Check Engine. По сути, это должно быть одним из первых симптомов неисправного датчика положения коленчатого вала. P0335 — это общий код, который может отображаться.

# 3 — Слабая работа двигателя

При неисправном датчике положения коленчатого вала блок управления двигателем не знает правильного положения коленчатого вала или цилиндров.Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

Во время этой задержки каждый раз, когда вы немного сильнее нажимаете на педаль газа, будут моменты колебания. Иногда он вообще не отвечает. Это может быть очень опасно на дороге, требующей, чтобы вы без колебаний ехали быстрее.

# 4 — Неисправность запуска автомобиля

Блок управления двигателем будет уведомлен, когда датчик положения коленчатого вала неисправен.Датчик получает специальный код неисправности, который указывает на некоторую проблему с его функциональностью.

Когда вы попытаетесь завести автомобиль из-за этой неисправности, будет труднее запустить двигатель. Если проблема не исчезнет и не будет решена, возможно, вы вообще не сможете запустить двигатель.

# 5 — Двигатель глохнет

Вы можете ехать один день и ваш двигатель внезапно остановится. Это заглохание двигателя, и это может происходить довольно часто, если у вас неисправный датчик положения коленчатого вала.

Если вы не замените этот датчик в ближайшее время, ваш двигатель в конечном итоге вообще перестанет работать. Тогда у вас не будет выбора, кроме как отбуксировать автомобиль к механику, чтобы датчик можно было заменить.

# 6 — Пропуски зажигания в цилиндре

Неисправный датчик положения коленчатого вала не сможет точно передать данные о положении поршня в блок управления двигателем. Это часто приводит к пропуску зажигания внутри одного или нескольких цилиндров камеры.

Иногда плохая свеча зажигания тоже может сделать это, но если вы испытываете какие-либо из этих других симптомов, не исключайте возможность неисправного датчика положения коленчатого вала.

Читайте также: Датчик кислорода: основная функция, симптомы неисправности и стоимость замены

Стоимость замены датчика положения коленчатого вала

Если вы испытываете по крайней мере два или более из вышеперечисленных симптомов, то, вероятно, у вас неисправный датчик положения коленчатого вала. Единственный способ узнать наверняка — это показать свой автомобиль лицензированному механику и попросить его диагностировать проблему за вас.

После того, как они убедятся, что проблема связана с датчиком положения коленчатого вала, вы можете приступить к замене датчика.

Стоимость замены датчика положения коленчатого вала составляет от 120 до 300 долларов. Стоимость самой детали составит от 75 до 120 долларов. Стоимость рабочей силы составит от 45 до 180 долларов.

Вам необходимо учесть предполагаемые налоги и другие сборы, которые также будут добавлены к общей сумме. В конце концов, это будет не очень дорогая работа по замене. Это стоит вложенных средств, потому что вы защищаете функциональность своего двигателя.

Как и если вам следует заводить автомобиль с неисправным датчиком коленчатого вала

Как завести автомобиль с неисправным датчиком коленчатого вала

Коленчатый вал вашего автомобиля или практически любой современный двигатель внутреннего сгорания также называют кривошипом .Коленчатый вал — это часть двигателя, которая заставляет поршни двигаться вверх и вниз. Кривошип делает это за счет вращения с цилиндрами, прикрепленными к валу, который выполнен со смещением или квадратным зигзагообразным узором, чтобы дать поршням различное время толкания и тяги во время вращения. Коленчатый вал обычно соединен с маховиком, чтобы облегчить вращение.

Стоимость подержанных автомобилей может быть фантастической, но они не показывают вам потенциального обслуживания, на которое вам придется потратить деньги в будущем из-за износа, о котором у вас нет полной истории, даже когда вы используете поиск автомобилей с полным журналом обслуживания и любых возможных несчастных случаев.

Итак, если у вас есть подержанный автомобиль и вы подозреваете, что коленчатый вал может нуждаться в замене, лучше понять предупреждающие признаки проблем с датчиком коленчатого вала сейчас и проконсультироваться с руководствами по ремонту, чем откладывать это и иметь серьезные проблемы с двигателем позже.

Важность коленчатого вала

Учитывая, что коленчатый вал перемещает поршни — жизненно важный компонент двигателя, — сам кривошип важен для трансмиссии и абсолютно необходим для управления автомобилем.Возникли проблемы с датчиком, когда кривошип может начинаться с остановки или при включении лампы проверки двигателя. Как только проблема станет серьезной, двигатель может серьезно повредиться, если вы продолжите ездить на нем.

Могу ли я завести автомобиль с неисправной рукояткой?

Если вам интересно, безопасно ли заводить машину, когда коленчатый вал выходит из строя, ответ — да, если это самое начало проблемы. В случае выхода из строя датчика положения или при появлении симптомов неисправного коленчатого вала, которые нельзя игнорировать, не садитесь за руль.Как завести автомобиль с неисправным датчиком коленчатого вала: включите зажигание, если и только , если у вас горит индикатор проверки двигателя и минимальные симптомы помимо этого.

Если в вашем автомобиле один или два раза давала осечка или вы только начали замечать неравномерное ускорение, на нем можно ездить, но пора отнести его в магазин. Если проблемы более серьезны, вождение может привести к значительному повреждению двигателя, ремонт которого может стоить намного дороже. Итак, на какие симптомы следует обращать внимание?

Признаки неисправного коленчатого вала

Когда ваш коленчатый вал начинает работать, есть несколько контрольных признаков, на которые следует обратить внимание.В редких случаях может быть несколько других симптомов, но наиболее распространенными являются следующие.

Проблемы с запуском двигателя

Наиболее частым признаком плохого запуска двигателя является запуск двигателя. Проблемы с запуском вашего автомобиля могут быть неустойчивыми, или вы вообще не сможете его завести.

Неравномерное ускорение

Еще одним распространенным признаком того, что датчик положения коленчатого вала не получает правильные данные, является нерегулярное или необычно медленное ускорение.Это происходит потому, что нельзя отрегулировать впрыск топлива или время зажигания из-за неточных показаний датчика.

Остановка

Хотя периодическая остановка автомобиля часто является признаком неисправности проводки, она также может указывать на проблему с датчиком положения коленчатого вала. Если у датчика положения кривошипа есть проблема с проводкой, это тоже может вызвать заглох двигателя. Когда ваша машина останавливается в пробке, это может быть не только страшно, но и опасно. Заглохание может произойти на холостом ходу на светофоре или при движении по шоссе.

Вибрация двигателя или пропуски зажигания

Если ваш двигатель начинает заметно вибрировать (больше, чем обычно), это может быть вызвано пропуском зажигания в ваших цилиндрах. Эта проблема также может быть результатом неисправности датчика положения на коленчатом валу. Датчик может предоставлять неверную информацию о положении ваших поршней. Этот симптом также может быть результатом синхронизации ваших свечей зажигания, поэтому вам тоже захочется проверить это. Если дело не в свечах зажигания, скорее всего, проблема заключается в датчике положения коленвала.

Индикатор проверки двигателя

Хотя включение индикатора проверки двигателя может быть связано с несколькими проблемами двигателя, он часто загорается при неисправностях датчика коленчатого вала. Если у вас есть какие-либо другие симптомы, такие как неравномерное ускорение, пропуски зажигания, торможение или трудности с запуском автомобиля вместе со светом, немедленно обратитесь к механику. Магазин должен иметь возможность сканировать коды неисправностей, чтобы помочь точно определить проблему.

Сколько стоит ремонт коленчатого вала?

Если вам действительно нужно отремонтировать кривошип или датчик положения, это не всегда самое дешевое решение для автомобиля.Стоимость будет существенно зависеть как от модели вашего автомобиля, так и от вашего местоположения. В некоторых ситуациях ремонт коленчатого вала может стоить около 200 долларов с учетом затрат на ремонт. С другими типами транспортных средств это может стоить тысячи долларов.

Средняя цена ремонта вашей кривошипа составляет от 280 до 400 долларов, но может быть на несколько сотен долларов дороже, если у вас роскошный автомобиль, транспортное средство, на котором сложно работать или жить в дорогом районе.

Замена собственного

Если вы отлично разбираетесь в работе с автомобилями, вы можете самостоятельно заменить датчик коленвала.Вам просто нужно тщательно изучить, как это сделать правильно и, если возможно, как заменить один на вашем конкретном автомобиле. Если замена не будет выполнена должным образом, это может вызвать повторное возникновение проблемы или еще больше повредить ваш двигатель в долгосрочной перспективе.

Могу ли я подождать, чтобы починить коленчатый вал?

Цены на новые автомобили могут быть высокими, поэтому, если вы не хотите платить за замену всего двигателя или покупать новый автомобиль, не рекомендуется откладывать ремонт кривошипа. Стоимость ремонта коленчатого вала может составлять несколько сотен долларов, но это, безусловно, перевешивает стоимость полного капитального ремонта двигателя, который может обойтись в тысячи долларов.

Остановка на автостраде также чрезвычайно опасна, и попадание в аварию увеличит стоимость автострахования, даже если вам посчастливится уйти невредимым. Даже если вы не повредите свой двигатель, катаясь с неисправной рукояткой, вы подвергнете себя и других в опасной ситуации, если вам нужно сделать левый поворот или сойтись на определенной скорости, и ваш автомобиль просто не будет ускоряться. это нужно.

Ремонт коленчатого вала

Если симптомы неисправности датчика положения коленчатого вала очень заметны, стоит позвонить в буксирную компанию или в службу технической помощи на дороге, например, AAA, и попросить их отвезти ваш автомобиль в автомастерскую. увеличения пробега на неисправном кривошипе и поршнях.Код неисправного датчика коленчатого вала — P0335. Когда вы доставите его в магазин, попросите «проверить диагностику света двигателя», чтобы убедиться, что это проблема, и они не собираются взимать с вас плату за другой ремонт, который может быть ненужным.

6 наиболее распространенных неисправностей датчика положения коленчатого вала

Все современные автомобили имеют датчик положения коленвала . Это компонент для контроля скорости вращения и положения коленчатого вала. Он также отправляет отчет в блок управления двигателем, чтобы последний мог внести правильные корректировки в случае неисправности.Есть несколько признаков неисправности датчика положения коленчатого вала , на которые следует обратить внимание. Многие модели двигателей перестают работать, если этот компонент не передает точные сигналы.

Наиболее частые симптомы неисправности датчика положения коленчатого вала

Скорость и положение коленчатого вала — два ключевых параметра, которые компьютер автомобиля использует для расчетов управления двигателем. Итак, вы понимаете, насколько важно, чтобы датчик работал без сбоев.Давайте узнаем о некоторых симптомах неисправности датчика положения коленчатого вала, чтобы вы могли принять меры в случае возникновения проблемы.

1. Проверьте, горит ли свет двигателя Контрольная лампа двигателя загорается при перегреве датчика.

Это может появиться по разным причинам, и проблема датчика является одним из симптомов датчика положения коленчатого вала . Иногда он перестает работать из-за перегрева и вызывает включение лампы проверки двигателя. В этом случае охлаждение двигателя на некоторое время также охладит датчик и погаснет свет.В противном случае вам понадобится механик, который проверит компьютер автомобиля, чтобы определить источник неисправности.

>> Купите качественный подержанный автомобиль по выгодной цене у официальных дилеров Японии здесь <<

2. Колебания в двигателе Обычно причиной является вибрация двигателя.

Неисправный датчик означает отсутствие контроля положения коленчатого вала. Это вызывает сильную вибрацию двигателя. В конечном итоге дрожание может повлиять на мощность двигателя и испортить запись пробега.

3. Медленный отклик от ускорителя Ускорители иногда не могут отслеживать

Если датчик столкнулся с какой-либо проблемой, он не будет отправлять правильную информацию о положении цилиндров. Это означает, что между получением данных компьютером и их применением будет разрыв. По этой причине ускоритель колеблется и не дает ответа в реальном времени.

ПОДРОБНЕЕ:

4. Неустойчивый запуск Один из наиболее серьезных симптомов датчика положения коленчатого вала

Это один из самых серьезных симптомов датчика положения коленчатого вала .Компьютер получает код неисправности, когда датчик полностью отсутствует. Симптом начинается с затруднения при запуске и однажды оставляет машину мертвой, если вы не отремонтируете ее. Проблема с запуском может быть также результатом проблем с электрическим подключением или цепью.

5. Пропуски зажигания в цилиндре Пропуски зажигания в цилиндре — обычная реакция на проблемы с датчиками.

Это обычная реакция, когда в вашем автомобиле возникают симптомы датчика положения коленчатого вала .Неисправный датчик не может предоставить правильную информацию о положении поршня, что приводит к пропуску зажигания в одном из цилиндров. Проблема со свечой зажигания также вызовет такой же ответ. Однако, если проблема не устраняется после решения всех других проблем, скорее всего, виноват датчик.

6. Срыв и обратный огонь Двигатель мог внезапно выключиться.

Это еще одна проблема, указывающая на неисправность датчика, и один из признаков датчика положения коленчатого вала .В этом случае ваша машина все равно будет работать, но двигатель через некоторое время выключится. Таким же образом произойдет пропуск зажигания. Если вы продолжите игнорировать знаки, двигатель отключится навсегда.

Как проверить датчики положения коленчатого и распределительного валов? Посмотрите видео ниже:

Если у вас есть какие-либо вопросы о датчике положения коленчатого вала, не стесняйтесь оставлять нам комментарии в поле ниже, наши автомобильные эксперты ответят на них за вас.

Неисправный датчик положения коленчатого вала Признаки и проблемы

Существует ряд причин, по которым может выйти из строя датчик положения коленчатого вала, и ряд симптомов, связанных с этой неисправностью. Проблемы с датчиком положения коленчатого вала часто проявляются как проблемы с синхронизацией двигателя. Если вы считаете, что ваш датчик вышел из строя, вот несколько общих симптомов неисправного датчика коленчатого вала, которые могут помочь вам определить, вышел ли он из строя.

Магазин датчиков положения коленчатого вала

Проблемы с ускорением

По мере того, как двигатель набирает обороты, необходимо регулировать время зажигания и впрыск топлива.Без точных данных от датчика коленчатого вала блок управления двигателем (ЭБУ) не может выполнять эти регулировки так, как должен. Это может привести к медленному или неравномерному ускорению.

Уменьшение пробега на бензине

Без точной информации о времени впрыск топлива будет происходить не так эффективно, как должен. Это означает, что двигателю потребуется больше бензина, а в утренних поездках будет израсходовано больше топлива, чем обычно.

Пропуски зажигания в двигателе

Отсутствие правильного момента зажигания может вызвать другую проблему: один или несколько цилиндров могут пропускать зажигание.То есть горение может быть нарушено. Вы почувствуете и, возможно, услышите это как короткое заикание в двигателе.

Грубый холостой ход

Вы можете почувствовать, что двигатель работает грубо или вибрирует на холостом ходу, например, когда вы сидите на красный свет. Это похоже на вышеизложенное в том, что это связано с плохой синхронизацией зажигания.

Глохнет

Как видно на примере грубого холостого хода, иногда проблемы с датчиком положения коленчатого вала усугубляются при низких оборотах двигателя.Иногда двигатель может даже полностью заглохнуть на низких оборотах, если топливные форсунки не подадут ему необходимое топливо.

Трудный запуск или нет запуска

Может быть трудно запустить двигатель без необходимого топлива или без правильного выбора времени. Если датчик коленчатого вала полностью вышел из строя и вообще не отправляет сигнал в ЭБУ, компьютер не будет отправлять топливо в форсунки. В результате вы не сможете завести машину.

Проверьте свет двигателя

Неисправный или отказавший датчик положения коленчатого вала может привести к включению индикатора проверки двигателя на приборной панели.Диагностический диагностический прибор покажет код между P0335 и P0338. Однако индикатор проверки двигателя не всегда загорается, поэтому вы можете испытывать какие-либо из вышеперечисленных симптомов в течение некоторого времени, прежде чем увидите предупреждающий индикатор.

Связанные вопросы

Существует ряд различных проблем, которые могут вызывать симптомы, похожие на проблему с датчиком положения коленчатого вала. Многие из проблем, упомянутых выше, могут быть вызваны отказами в системе зажигания или системе впрыска топлива.Прежде чем вы сделаете вывод, что датчик положения коленчатого вала неисправен, вам может потребоваться выполнить некоторые тесты.

Похоже ли это на вашу машину?

Если у вас возникли проблемы, упомянутые выше, возможно, пришло время заменить неисправный Датчик положения коленчатого вала. Однако перед его заменой вы можете сначала провести несколько тестов, чтобы подтвердить, что датчик кривошипа действительно является источником проблемы. Прочтите эту статью от экспертов 1A Auto, чтобы узнать больше о том, как проверить датчик положения коленчатого вала.

Просмотрите другие статьи о датчиках положения коленчатого вала:

Проблемы с общим датчиком коленчатого вала

Датчик положения коленчатого вала (CKP), пожалуй, самый важный датчик в современном двигателе. Его также называют датчиком оборотов двигателя (ESS или RPM, для оборотов в минуту). Без сигнала положения коленвала модуль управления двигателем (ЕСМ) не может определить, где находятся цилиндры и насколько быстро они движутся.

Если у вас проблемы с датчиком коленчатого вала, ECM не может синхронизировать впрыск топлива, искровое зажигание (для бензиновых двигателей) или управлять изменением фаз газораспределения.Проблемы с датчиком коленчатого вала могут вызвать ряд проблем.

Как работают датчики CKP

Существует два типа датчиков коленчатого вала, на эффекте Холла и индуктивный, которые генерируют сигнал на основе магнитных полей. Оба датчика выглядят одинаково, но работают немного по-разному:

• Индуктивные датчики CKP имеют один или два провода и генерируют аналоговый сигнал.
• Датчики CKP на эффекте Холла имеют трех- или четырехпроводную схему и передают цифровой сигнал.

Датчик CKP, независимо от его типа, устанавливается рядом с зубчатым кольцом реактора или колесом реактора.

Этот датчик положения коленчатого вала устанавливается за гармоническим балансиром. На кольце реактора имеется много зубцов, обычно «отсутствующие» зубцы, соответствующие положениям цилиндра и верхней мертвой точке цилиндра номер один (ВМТ). Когда каждый зуб кольца реактора проходит через датчик, он на короткое время гасит его магнитное поле.

Как выходят из строя датчики CKP

Есть несколько вещей, которые могут вызвать отказ датчика положения коленчатого вала, включая повреждение, мусор и неисправную электрическую схему.

Даже для современной электроники двигатель представляет собой агрессивную и разрушительную среду.Несмотря на то, что они созданы для этого, большинство датчиков в конечном итоге поддаются постоянному нагреву и вибрации двигателя. Даже незначительные колебания теплового расширения или сами вибрации могут ослабить и сломать внутреннюю проводку и цепи в датчиках CKP. Изогнутые, сломанные или изношенные зубцы кольца реактора также могут генерировать слабый или нестабильный сигнал, который блок управления двигателем не сможет проанализировать.

Аналогичным образом, поврежденные металлические детали могут образовывать мусор в виде металлической стружки или стружки, который может улавливать магнитный датчик положения коленчатого вала.Датчик CKP работает на определенном расстоянии, учитывая воздушный зазор от кольца реактора, но захваченная металлическая стружка расширяет магнитное поле, закрывая зазор и приводя к плохой генерации сигнала.

Наконец, неисправные цепи могут вызвать отказ датчика CKP. Если провода между блоком управления двигателем и датчиком положения коленчатого вала повреждены, блок управления двигателем не может распознать сигнал. Каждый раз, когда вы исследуете проблемы с датчиком кривошипа, очень важно проверять цепь CKP.

Как диагностировать датчик CKP Проблема

Если ваш датчик CKP выходит из строя, первое, что вы можете заметить, это MIL (индикаторная лампа неисправности), обычно с диагностическими кодами неисправности CKP (DTC).Общие коды неисправности CKP включают: P0335-P0339 и P0385-P0389, цепи датчика положения коленчатого вала «A» и «B».

Условия жесткого запуска, остановки двигателя или отсутствия запуска — все это более заметные симптомы, но они могут не сопровождаться кодами неисправности, относящимися к проблемам с датчиком коленвала. Неисправный датчик CKP может вызвать колебания и снижение мощности при ускорении. Также обратите внимание на снижение экономии топлива, поскольку ECM компенсирует плохой сигнал CKP, с или без MIL.

Это основные причины появления проблем с датчиком коленчатого вала, но также полезно знать, что большинство других датчиков скорости работают аналогичным образом, например датчики скорости вращения колес.Если вы когда-либо сомневаетесь в следующем шаге в процессе ремонта, проконсультируйтесь с надежным механиком: вопросы, связанные с электрикой, лучше оставить профессионалам.

Проверьте все реле, датчики и переключатели , доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о распространенных проблемах с датчиком коленчатого вала поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Датчик положения коленчатого вала (CKP)

Общее описание
CKP — датчик, без которого работа системы впрыска топлива невозможна. Неисправности CKP неминуемо приводят к выходу из строя двигателя, и машина перестает работать. Датчик положения коленчатого вала (CKP) — электромагнитный датчик, с помощью которого система впрыска топлива осуществляет синхронизацию работы топливных форсунок и системы зажигания. Датчик СКР передает сигнал о частоте вращения и положении коленчатого вала на бортовой контроллер.Этот сигнал представляет собой серию повторяющихся импульсов электрического напряжения, генерируемых датчиком при вращении коленчатого вала. На основе этих импульсов бортовой контроллер управляет топливными форсунками и системой зажигания.

Внешний вид

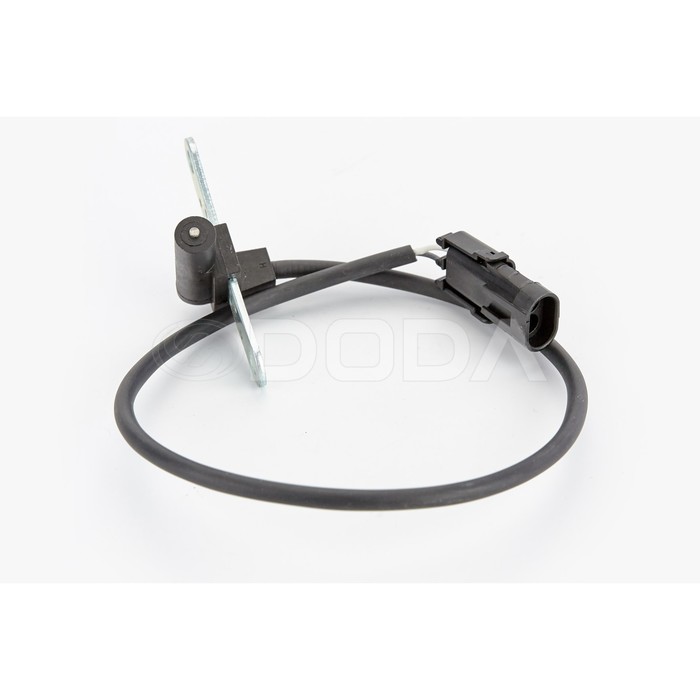

Типовой датчик СКР показан на рис.1.

Фиг.1

Принцип работы пары зубчатое колесо коленчатого вала — датчик CKP
CKP размещается на консоли на зубчатом колесе коленчатого вала.

Фиг.2 Рис.3

Между датчиком и зубчатым колесом имеется воздушный зазор. Этот зазор должен составлять примерно 1 мм ± 0,4 мм и достигается подбором соответствующих шайб (рис. 2 и рис. 3).
Зубчатое колесо коленчатого вала изготавливается в виде специального диска, который обычно имеет 58 зубьев на каждые 6 градусов. Два отсутствующих зубца используются для генерации импульса синхронизации (рис. 2 и рис. 3). Вращение коленчатого вала приводит к изменению магнитного поля датчика и возникновению импульсов напряжения.Благодаря синхронизации импульсов от датчика CKP, бортовой контроллер определяет положение и скорость коленчатого вала и вычисляет точный момент срабатывания топливных форсунок и точный момент образования искры. Начало 20-го зуба (после отсутствующих) зубчатого колеса совпадает с верхней мертвой точкой (ВМТ) первого и четвертого цилиндра.
Зубчатое колесо может быть литым, неметаллическим или демпферным (с резиновой изоляцией). За время эксплуатации автомобиля износа неметаллических зубчатых колес не наблюдалось.Единственное, за чем следует следить — не допускать попадания мелких частиц и грязи между зубами. Если зубчатое колесо с демпфером, его состояние следует контролировать на предмет повреждения демпфера, поскольку это может привести к проблемам с двигателем. При ремонте следует соблюдать осторожность, чтобы не допустить деформации зубчатого колеса, поскольку это может привести к поломке двигателя. Визуально осмотреть зубчатое колесо можно со стороны правого переднего колеса, как показано на рис. 4.

Фиг.4

Используемые типы датчиков
СКР делятся на два типа:

• Индуктивный
• Эффект датчика Холла

В индуктивных чувствительный элемент имеет намагничивающий сердечник и обмотку из медного проводника, установленную на изолированной катушке.

Датчики Холла используют «эффект Холла», выражая воздействие магнитного поля на полупроводниковый датчик.

Типичные признаки неисправности CKP и зубчатого колеса коленчатого вала
В случае отказа CKP или зубчатого колеса коленчатого вала бортовой контроллер регистрирует событие неисправности и включает контрольную лампу «CHECK ENGINE». К неисправностям этих элементов можно отнести следующие симптомы:

• неустойчивый холостой ход
• самопроизвольное увеличение и уменьшение оборотов двигателя;
• остановка двигателя;
• двигатель не заводится;
• плохая работа двигателя;
• стук при разгоне;
• Пропуски зажигания в двигателе.

На рис.5 и рис.6 показано зубчатое колесо коленчатого вала с поврежденным демпфером. Этот сбой делает невозможной правильную синхронизацию фаз впрыска и зажигания, так как внутренняя часть смещена на зубчатое колесо и, следовательно, фазы впрыска и зажигания смещены друг к другу.

Рис.5 Рис.6

Порядок проверки состояния CKP

1. Выполните внешний визуальный осмотр CKP и зубчатого колеса коленчатого вала.
2. Проверить жгут CKP на предмет коррозии и повреждений.
3. Убедитесь, что штифты ремня надежно закреплены на своих местах и ​​есть хороший электрический контакт.
4. Убедитесь, что воздушный зазор между зубчатым колесом и датчиком CKP находится в допустимых пределах.
5. Отсоедините жгут датчика.
6. Измерить омметром активное сопротивление между выводами CKP. Проверьте базу данных, каким должно быть значение измеренного сопротивления датчика для соответствующей марки и модели автомобиля.Если показания показывают очень высокое сопротивление, это означает, что в датчике есть разрыв цепи. Нулевое или близкое к нулю показание означает короткое замыкание в катушке.

   ПРИМЕЧАНИЕ. Независимо от того, находится ли измеренное сопротивление в допустимых пределах, это не может служить доказательством того, что CKP сможет выдавать правильный сигнал.

Проверьте экранированный кабель CKP:

• CKP может иметь экранированный кабель (не во всех случаях). Снимите муфту ремня безопасности.
• Подключите один из щупов омметра к одному из выводов СКР (1 или 2).
• Подключите другой зонд к клемме, соответствующей экрану. Показание должно иметь тенденцию к бесконечному сопротивлению.
• Извлеките щуп из клеммы экрана и подключите его к земле. Чтение должно стремиться к бесконечности.
  Примечание. В некоторых системах экранированный кабель CKP подключается к кабелю обратной связи CKP, заземленному. В этом случае омметр покажет короткое замыкание, что будет нормальным для данной системы . Изучите электрическую схему системы, которую вы тестируете, чтобы определить, как именно подключен CKP.
• Вставьте разъем датчика.

Измерения с помощью осциллографа
— Датчик индуктивного типа —
Подключите активный конец измерительного щупа к одной из клемм CKP, а другой конец — к земле. Вы увидите картинку как на рис. 7 — при проворачивании двигателя и на рис. 8 — при работе двигателя на холостом ходу.

Фиг.7

Фиг.8

Обратите внимание на амплитуду электрических импульсов при запуске двигателя и на холостом ходу.В первом случае амплитуда сигнала будет значительно ниже.
Таким образом можно определить работоспособность CKP, а также износ зубчатого колеса коленчатого вала. Пример износа зубчатого колеса показан на рис. 10. Рис.11 показывает высокий износ. В этом случае необходимо заменить зубчатое колесо коленчатого вала.

Фиг.10

Фиг.11

ПРИМЕЧАНИЕ: CKP — полярный датчик, и замена сигнальных клемм «Плюс» и «Минус» эквивалентна неисправности.
— Датчик Холла —
Картина, которую вы должны наблюдать в этом случае, выглядит следующим образом (рис.12).

Фиг.12

Продолжительный импульс отмечает импульс синхронизации, а каждый другой показывает зуб, проходящий мимо датчика.

.
