Зачем нужен датчик температуры охлаждающей жидкости и как его проверить

  • Главная
  • Статьи
  • Из жары в озноб: зачем нужен датчик температуры охлаждающей жидкости и как его проверить

Автор: Михаил Баландин

Датчик температуры охлаждающей жидкости (ДТОЖ) – штука сама по себе простая и весьма надёжная. Но выход этого датчика из строя может здорово осложнить жизнь, потому что он влияет на многие параметры работы двигателя. Можно очень долго искать причину сложного пуска мотора или его желания глохнуть на горячую, а она может крыться в небольшой детальке, которая и стоит не очень дорого, и достаточно просто меняется собственными руками. Вот только как понять, что пришло время её заменить или хотя бы проверить?



Пуск, прогрев и перегрев


Что такое ДТОЖ с точки зрения физики? Это просто термистор – резистор (сопротивление), параметры которого зависят от температуры. Точнее, всего один параметр – само сопротивление. Чем выше температура охлаждающей жидкости, тем меньше сопротивление (у него обратная зависимость). Чтобы это сопротивление замерить, по одному из проводов в разъёме датчика подаются постоянные плюсовые 5 вольт. Дальше всё просто: по тому, насколько упало напряжение, измеряется сопротивление термистора в текущий момент времени, и данные уходят на обработку в ЭБУ. И тот уже сам пересчитывает, какая температура у охлаждающей жидкости. Для чего ему это надо? А надо ему это для решения нескольких задач.

Во-первых, для того, чтобы правильно готовить топливо-воздушную смесь. При холодном пуске она должна быть чуть богаче, затем её требуется обеднить. Во-вторых, нужно правильно открывать дроссельную заслонку, чтобы в холод правильно запустить двигатель, а по мере его прогрева снижать обороты коленвала. В-третьих, когда машина уже прогрета, нужно контролировать температуру антифриза и при необходимости включать вентилятор системы охлаждения. Всё это обеспечивает датчик температуры даже в простых машинах.

В более сложных машинах (и моторах) датчик может выполнять и другие функции. Его информация помогает управлять термостатом с электронным управлением, а если датчика стоит два (на патрубке на выходе из блока и на патрубке на выходе из радиатора), то они контролируют работу системы охлаждения. Они могут менять скорость работы вентиляторов, могут сигнализировать о том, что что-то идёт не так, и система охлаждения не справляется с работой.

В общем, функций у ДТОЖ много. И если он вдруг перестаёт работать, мотор будет вести себя неадекватно. В первую очередь может сильно осложниться холодный пуск. Дроссельная заслонка может не открыться на нужный угол, отчего обороты после пуска мотора будут недостаточными. А по мере прогрева может случится обратная ситуация: несмотря на рост температуры, обороты снижаться не будут, вдобавок может не включаться вентилятор системы охлаждения и могут появиться ошибки приготовления смеси. Проявления могут быть различными, причём значок Check Engine может предательски молчать. А если он и загорится, то сам по себе ни о чём не скажет – потребуется диагностика сканером.

Ну, с ним всё просто: достаточно проверить наличие ошибок из диапазона P0115 – P0118, а ещё лучше – проверить значения, которые выдаёт датчик по мере прогрева антифриза. Одним словом, жизнь со сканером проста и прекрасна, и лучший и простейший способ проверка ДТОЖ – это проверка через диагностический разъём приличным сканером. А что делать, если его под рукой нет?

Не виноватый я!

К сожалению, понадобится хотя бы мультиметр. Но иногда можно обойтись и без него просто в силу простоты конструкции датчика.

Действительно, что там может сломаться? Почти ничего. Если, конечно, не заливать в систему охлаждения воду из-под крана – тогда может сгнить сам резистор (потому что датчик стоит в антифризе, температуру которого он и измеряет). В остальных случаях подводит его проводка. Поэтому проверку датчика нужно начинать с проверки проводки. Сначала снимаем фишку разъёма и смотрим, всё ли там в порядке. Если видим отвратительные зелёные окислы (или серые или даже белые), то сначала надо всё очистить, а уже потом заниматься диагностикой.

Есть смысл немного подёргать все провода, подходящие к датчику. Вполне вероятно, что один из них подгнил внутри изоляции и своей функции не выполняет. Это намного более вероятно, чем поломка самого датчика.

Если контакты чистые, а провода от разъёма не отгнили, придётся брать в руки мультиметр. Для начала проверим, подаётся ли на датчик постоянное напряжение. Если оно есть и оно действительно постоянное (как я говорил выше, обычно это пять вольт), то можно проверять сам датчик. Есть два способа его проверки: для ленивых и для занудных. Сначала попробуем сделать это способом для ленивых.

Тут не надо снимать датчик. Надо лишь измерить его сопротивление. Но сделать это желательно как минимум трижды: на полностью прогретом моторе, минут через 20 после его остановки и после того, как мотор полностью остыл. И теперь смотрим на три наших замера. Так как сопротивление термистора в зависимости от температуры меняется очень сильно (от 150-200 Ом на горячем моторе до 7-8 КОм при нуле), то разница в замерах должна быть очень существенной. Если этого не произошло, то с датчиком что-то явно не так. Можно смело покупать новый и не мучиться с дальнейшими замерами. Это был путь ленивых.

Путь занудных, само собой, сложнее. Не знаю, часто ли им идут в жизни, но он существует. Первый шаг на этом пути – это извлечение самого датчика. Для этого нужно слить довольно много антифриза и не обжечься им. Датчик вкручивается по резьбе, так что его требуется просто выкрутить.

Несём его домой и готовим какую-нибудь кастрюльку воды и термометр. Дальше вы, наверное, уже всё поняли: измеряем сопротивление погруженного в воду датчика с некоторым шагом (3, 5 или 10 градусов в зависимости от степени занудства). В результате действий получаем кривую сопротивления и смотрим, всё ли на ней в порядке. Само собой, чтобы это узнать, надо найти данные о датчике, который проверяете. Если значения сопротивлений при определённой температуре воды соответствуют указанным в справочнике, значит, всё хорошо.

Почему этот точный способ я назвал занудным? Потому что по большому счёту достаточно сделать два замера – при известной комнатной температуре и в кипятке (который всегда приблизительно 100 градусов) – и сравнить их с нормальными значениями. Термистор либо работает, либо нет. Теоретически врать он тоже может, но это совсем уж редкий случай.

Вместо заключения

Каких-то способов продлить жизнь датчику охлаждающей жидкости нет. Как я уже говорил, чаще страдает его проводка и разъём, которые живут в агрессивной среде. Им портят жизнь не только грязь с дорог, но и то, что они работают с очень горячим антифризом. От этого никуда не деться, так что тут можно запомнить только одно правило: прежде, чем бежать в магазин за новым ДТОЖ, нужно проверить его проводку. В принципе, это правило работает почти со всеми датчиками. Кроме более капризных – например, датчик парктроника можно убить одной мойкой высокого давления.

А вот что действительно вредит датчику, так это очень старый антифриз в состоянии бурой жижи, залитый в систему охлаждения. Когда эта бурда нагревается, она становится ещё более агрессивной, и даже такое простое устройство, как этот датчик, легко в ней умирает. Поэтому хотя бы изредка менять антифриз надо: когда в нём много воды, ржавчины и грязи, он и охлаждает хуже, и снижает ресурс других деталей (и я не про датчик, а, например, про радиаторы и помпу).

Ну а для проверки ДТОЖ проще всего использовать всё-таки сканер. Да, можно обойтись и без него, но с ним всё можно сделать быстрее. При работе мультиметром на горячем двигателе берегите руки и помните, что первое время после остановки мотора в системе ещё сохраняется повышенное давление, поэтому сливать антифриз перед снятием датчика (если это всё-таки необходимо) нужно осторожно.

практика



Новые статьи

Статьи / Популярные вопросы Как оформить ДТП по европротоколу через Госуслуги Мы уже рассказывали о том, как оформить ДТП по европротоколу, а также о том, что с 2019 года стало возможным оформить европротокол даже при наличии разногласий о причинах и виновнике у уча.

.. 128 0 1 21.09.2022

Статьи / Интересно Премия «Автомобиль года» как зеркало состояния автомобильного рынка Буквально только что, на прошлой неделе, были объявлены итоги очередного конкурса «Автомобиль года». Казалось бы, какой «автомобиль года», если весь автомобильный рынок поражен тяжелейшим кр… 714 0 1 19.09.2022

Статьи / Интересно 5 причин покупать и не покупать BMW 1 series I E81/E82/E87/E88 Задний привод, отточенная управляемость, прекрасная эргономика, море драйва и удовольствие за рулем… Кажется, что BMW 1 series предлагает все это в компактной упаковке и, что важно, за вполн. .. 2289 7 1 18.09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Полный привод, самый мощный мотор и силы в запасе: первый тест Chery Tiggo 8 PRO MAX Появление в российской линейке Chery модели Tiggo 8 PRO MAX можно назвать знаковым для бренда. Почему? Да хотя бы потому, что это первый с 2014 года полноприводный кроссовер Chery, приехавши… 18231 13 44 29.04.2022

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 10546 5 74 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 10055 10 41 13.08.2022

Замена датчика температуры охлаждающей жидкости — Статьи

Замена датчика температуры охлаждающей жидкости, при выходе из строя, обеспечит двигатель автомобиля качественным охлаждением. От его показаний зависит включение/выключение определенного режима циркуляции антифриза и электрического двигателя обдува радиатора. Он осуществляет контроль за температурным режимом, с выводом значений на панель.



Технические характеристики



При запуске и работе мотора на «холодную», происходят процессы, повышающие износ трущихся деталей, вызывающие повышенный расход топлива и снижение мощности.

Для более быстрого прогрева и достижения оптимальных рабочих температур, практически на всех современных автомобилях, применяется двойная циркуляция в системе охлаждения:

1) По малому кругу – осуществляется циркуляция антифризом только по блоку двигателя, за счет этого, его нагревание происходит в ускоренном варианте.

2) Через радиатор – после достижения оптимальных температурных значений, происходит открытие термостата, перекрывающего доступ в радиатор. Циркуляция антифриза задействует всю систему охлаждения.

Команда на термостат, также запуск вентилятора, поступает с датчика.

Он функционирует за счет термистора, который обладает свойством изменения сопротивления, с учетом температурных факторов окружающей пространства. На его нижней части имеется резьба для крепления в блоке двигателя. На противоположной стороне расположены контактные соединения для подключения проводки, подается напряжение 5 В от эбу и масса. Изменение напряжения соответствует установленным производителем температурным значениям.

В различных машинах, ДТОЖ устанавливается почти одинаково и найти его не составит труда. Например, необходима замена датчика температуры охлаждающей жидкости ваз с инжекторным движком, следует учитывать, что их установлено 2:

1) Отправляет показания на эбу.

2) Контролирует включение режимов работы системы охлаждения.

Обычно устанавливаются рядом с термостатом. Имеют электрическую подводку с защитой разъемов. На некоторых марках автомобилей, для удобства проверки, необходимо демонтировать воздушный фильтр.

  Самостоятельная диагностика неисправности



Благодаря простоте конструкции, температурные датчики редко ломаются и выходят из строя. Обычно, проблемы возникают из-за нарушения градуировки – сигналы на включение определенных режимов и вентилятора посылаются при более низких или завышенных значениях. При появлении в работе двигателя следующих признаков:

Расход топлива. «Тяжелый» запуск в прогретом состоянии. Завышение оборотов на «холостом» ходу. Детонирует двигатель после выключения. При явном перегреве не включается электрический вентилятор.

Проведите визуальный осмотр приборов температуры охлаждающей жидкости. Предупреждения бортового компьютера, могут отсутствовать из-за некорректной работы и сбоя системы. Причиной поломки может служить нарушение целостности, подключенной к ним электрической проводки. Проверьте ее надежность, обработайте контакты специальным антикоррозийным средством.

Разберем пример, нужна ли замена датчика температуры охлаждающей жидкости ваз 2114, приготовьте вольтметр:

Прогрейте двигатель до максимального температурного значения, согласно показанию прибора на панели. Если при этом двигатель холодный, уберите контакт от датчика. Прибор показал минимальные температурные значения – датчик неисправен. При нормальной работе двигателя, стрелка показателя температуры постоянно перемещается – следует проверить исправность предохранителей. Предохранители целы, тогда снимите и замкните на блок провод датчика, если стрелка прибора, при этом, остановилась на максимальном значении – датчик сломан. Замерить поступающее с эбу напряжение. Отсоединить фишку и подключить к проводящему ток проводу прибор для замера. Заведите двигатель, показание прибора должно соответствовать 5 В. При других значениях, рекомендуется провести диагностику в специализированном сервисе. Датчик исправен.

Более точная проверка ДТОЖ потребует наличие омметра, специального градусника и нагревательного прибора, навряд ли найдется «под рукой» у рядового автолюбителя. Подобные датчики, по своей стоимости, доступны и поменять вышедший из строя на новый не сильно ударит по карману. Процедура простая и доступна для проведения даже начинающему автолюбителю.



Замена датчика



При обнаружении выхода из строя датчика, купите подходящий под марку вашего автомобиля. Приступая к демонтажу, убедитесь, что двигатель автомобиля остыл, чтобы избежать получения ожога антифризом. Если вы не считаете себя опытным авто механиком и, ранее, подобную процедуру не проводили, предварительно слейте часть антифриза из блока двигателя. Для этого необходимо открыть крышку радиатора, подставить емкость под место слива и открыть кран. Жидкость сливается примерно 10 минут, придется немного подождать. После слива можно приступить к замене:

Для более удобного доступа, на некоторых моделях, придется предварительно демонтировать воздушный фильтр. Аккуратно отсоедините провода от датчика. С помощью ключа на 21 мм открутите старый ДТОЖ. У нового, предварительно смажьте резьбовое соединение автомобильным герметиком, и вкрутите его. Контролируйте точность попадания в резьбовое соединение. Подсоедините проводку, обращайте внимание на правильность и надежность контактов. Обработайте антикоррозийным средством Закройте слив и залейте охлаждающую жидкость, рекомендуется использовать воронку для исключения пролива. Запустите двигатель, проверьте показание прибора на водительской панели. Дождитесь срабатывания вентилятора охлаждения и термостата. В случае несрабатывания, проверьте правильность установки, возможно датчик не закручен до конца и правильность подключения проводки.

Опытные водители советуют проверить его работоспособность сразу после покупки, еще до установки. Это не сложно сделать в сервисе или найти электрика по объявлению. У этой детали не исключен заводской брак, поэтому не спешите выкидывать чек после покупки. Всегда можно обменять или вернуть деньги за некачественный товар.

К сожалению, замена датчика может не дать положительного результата. Двигатель продолжает плохо заводиться, расход топлива не снизился. Рекомендация только одна — необходимо обратиться к профессионалам и провести диагностические мероприятия. Возможно потребуется перепрошивка электронного блока управления или замеры выдаваемого генератором напряжения. В связи с тем, что эти мероприятия считаются очень ответственными, требуют специального оборудования и навыков, обращаться необходимо только в проверенные, имеющие хорошую репутацию сервисы. Не забывайте, что качественное поддержание заданных температурных режимов при эксплуатации вашего автомобиля-это залог надежной долгой работы всего силового агрегата в целом.

Оставив заявку на сайте Uremont.com, вы получите несколько оптимальных вариантов, с адресами автосервисов, где качественно и с гарантией решат возникшие с автомобилем проблемы.





Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Датчик температуры охлаждающей жидкости (ДТОЖ): неисправности и проверка

Датчик температуры охлаждающей жидкости — элемент, играющий не последнюю роль в обеспечении должной работы мотора. Он позволяет водителю всегда быть в курсе, в каком температурном режиме находится охлаждающая жидкость. По сути, это полноценная часть двигателя, так как в зависимости от показания с этого датчика, которые уходят на ЭБУ, формируются и регулируются разнообразные параметры для ДВС. К примеру, такие характеристики, как — частота вращения коленвала, угол опережения зажигания, соотношение топлива и кислорода в топливной смеси, формирующиеся исходя из показателей ДТОЖ.

ДТОЖ — датчик температуры охлаждающей жидкости

Схема работы достаточно проста, во время перегрева, как только температура охлаждающей жидкости поднимается к максимальным значениям, на ЭБУ отправляется сигнал. По итогу, «мозги» направляют задачу включить вентилятор для охлаждения. Таким образом, регулируется температура, не давая ДВС работать в перегреве. Чем это опасно, объяснять думаю, не требуется.

Схема работы ДТОЖ

Что интересно, почти на всех автомобилях, внешне датчик температуры охлаждающей жидкости имеет идентичный вид. Размещается он, зачастую на так называемом патрубке ГБЦ. Чтобы до него добраться, скорей всего придется снять воздушный фильтр. Собой же он представляет небольшое устройство из бронзы, латуни, пластика, с размеченной резьбой, за счет которой он вкручивается в патрубок. В корпусе, находится обычный терморезистор. Деталь, которая при повышении температуры, понижает сопротивление и, наоборот, при понижении температуры, повышает сопротивление.

Где находится ДТОЖ

Такая особенность, правильная работа датчика будет только в том случае, если он полностью погружен в ОЖ. В противном случае, показатели будут не достоверными, поэтому следует следить периодически за объемом жидкости.

Кстати, на современных автомобилях, зачастую премиального класса, используют даже два ДТОЖ, причем функции у них разные. Итак, один размещается на том же месте в патрубке и передает информацию на ЭБУ и панель, второй же устанавливается на термостате и отвечает за включение вентилятора.

Неисправности и признаки

Как правило, неисправности следующего характера:

• Поврежден корпус, заметны потеки жидкости.

• Окисление.

• Ржавчина, коррозия на контактах.

Старый и новый датчик ДТОЖ

• Повреждение самого резистора.

• Окисление, «прикипание» проводов, клемм ведущих или расположенных на самом датчике.

Некоторые признаки, которые косвенно могут свидетельствовать о проблемах с датчиком температуры охлаждающей жидкости:

• Частые перегревы двигателя, при условии, что залито достаточно охлаждающей жидкости и исправен вентилятор.

• Нестабильность «холостых».

• Повышение расхода топлива.

• Горит контрольная лампа на «приборке» или номер неисправности. Последнее значение у всех автомобилей разное.

• Проблемы с запуском.

• Остановка мотора на «горячую».

• Ошибки, отправляющиеся катализатором.

Но, уважаемые автовладельцы, хотелось бы уточнить такой момент, что не всегда такие признаки могут свидетельствовать на датчик. Для начала, в первую очередь следует проверить:

1. Уровень охлаждающей жидкости.

2. Залита ли регламентируемая жидкости или нет. То есть, на современных автомобилях, сейчас устанавливают такие датчики, которые могут даже провести полноценный анализ жидкости, которую вы залили. К примеру, вместо регламентной запустили в систему простую воду, в таком случае датчик будет выдавать ошибки и машина попросту не заведется.

3. Состояние жидкости. Не используйте больше трех лет. Отработанная «охлаждай-ка», также может стать причиной проблем с ДТОЖ.

Заливка свежего антифриза

4. Проверьте герметичность системы, возможно, попадает воздух.

5. Работает ли вентилятор.

Как проверить исправность датчика температуры охлаждающей жидкости?

Прежде чем проверять сам датчик, стоит убедиться подается ли на него нужное напряжение. Для нормальной работы подаваемое напряжение должно равняться не менее 5 Вольт. Проверить легко, снимаем клемму с датчика и заводим автомобиль. С помощью вольтметра проверяем напряжение, если 5 В есть, значит следует проверять сам датчик (при условии, что перечисленные выше рекомендации не выявили никаких нарушений).

Итак, наиболее действенный способ в домашних условиях:

1. Берем обычный чайник, набираем в него воду и помещаем термометр. Лучше использовать для безопасности электронный вариант термометра.

Проверка ДТОЖ

2. Подсоединяем к ДТОЖ вольтметр и выставляем шкалу на измерение сопротивления.

3. Опускаем датчик в чайник.

4. Включаем чайник и записываем показания вольтметра в зависимости от температуры. Будем брать показания термометра: 20, 40, 60, 80 и 100 градусов. Сравнить результаты можно с таблицей. Имейте виду, если значение сильно разнятся от таблицы, скорей всего пора менять датчик. К примеру, температура 80, а вольтметр показывает 360-380 или наоборот 280-310, то есть большое несоответствие таблице.

Таблица ДТОЖ

Заключение

В итоге статьи хотелось бы подчеркнуть главное, что датчик по своей конфигурации прост, обычный резистор, который сложно вывести из строя. Поэтому ресурс, как правило, в районе 100 000 км, а иногда и больше. Но, как уже выяснили, для корректной работы необходимо придерживаться определенных правил:

• Следить за состоянием охлаждающей жидкости.

• Избегать окисления контактов.

• Избегать механических повреждений и т.д.

Поэтому придерживайтесь правил эксплуатации и работоспособность не только ДТОЖ, но и в целом двигателя будет надежна и долговечна.

Ссылка по теме:

Как проверить термостат?

Как происходит замена датчика температуры охлаждающей жидкости в автомобиле?

Датчик температуры охлаждающей жидкости — элемент электронной охладительной системы. Он отвечает за терморегуляцию двигателя, фиксирует температуру охлаждающей жидкости и выводит информацию на экран. Водитель, в свою очередь, имеет возможность следить за состоянием двигателя и его работой: при каких температурах он работает, холодный ли он, как он нагревается и т.д.

  • Где находится датчик
  • Когда нужна замена датчика температуры
  • Как найти причину неисправности датчика
  • Замена датчика температуры охлаждающей жидкости
  • Необходимый инструмент
  • Процесс замены
  • Что будет если не заменить датчик вовремя

Где находится датчик

Датчик охлаждающей жидкости встроенный в часть выпускного патрубка головки блока цилиндров, то есть между головкой блока и термостатом. При применении двух датчиков температуры охлаждающей жидкости открываются возможности по температурному регулированию. Один датчик – устанавливается на выходе из двигателя, второй – на выходе из радиатора.

Чувствительным элементом датчика является, так называемый, термистор с отрицательным коэффициентом температуры, то есть, при нагревании двигателя, уровень электрического сопротивления уменьшается. Контроллер постоянно подает на датчик электрический заряд в 5 В для ответа датчика. При низком сопротивлении – температура повышается, и, соответственно, при высоком – температура низкая.

Основными критериями для определения необходимой температуры является уровень нагрузки двигателя, то есть объем засасываемого воздуха, и амплитуда вращения коленчатого вала мотора. Показания датчика температуры охлаждающей жидкости свидетельствуют не только о характере работы двигателя, но и о работе вентилятора, уровень раскрытия термостата и др.

Когда нужна замена датчика температуры

При старте силового агрегата, когда двигатель еще холодный, топливо обогащается для быстрого прогрева движка, наблюдается незначительное повышение оборотов его работы на холостом ходу. Когда двигатель прогревается с помощью датчика температуры охлаждающей жидкости, компьютер автомобиля понимает, что обогащенное топливо можно обеднить до обычных показателей.

Соответственно, если датчик дает неправильные указатели температуры охлаждающей жидкости, топливная смесь формируется неравномерно и двигатель начинает «дёргаться».

Самой распространенной поломкой индикатора температуры охлаждающей жидкости, где в роли реагирующего элемента используется терморезистор, есть несоответствие температуры корпуса и его сопротивления. Чаще всего, вид такой неисправности проявляется в резком увеличении сопротивления в рамках очень узкого диапазона температур корпуса, конечно, встречается и обрыв терморезистора датчика. Пуск двигателя при таких показателях невозможен, при определенных случаях машина может нуждаться в замене свечей зажигания.

Симптомы поломки или же сбоя в работе датчика температуры охлаждающей жидкости свидетельствуют о необходимости немедленной замены устройства. Это может быть, например, если движок еще не прогрет, а вентилятор уже заработал, или же чуть другая ситуация, когда вы прогрели двигатель, а он все равно не работает так как нужно, либо вы заметите повышенный расход бензина, то в любом случае следует проверить исправность этого датчика.

Виды поломок датчика могут быть самыми разными: отсутствие контакта с датчиком, потеря изоляций, наличие разрывов контактов, или же устройство отказывается работать, сбои в работе вентилятора и т.д.

Важно! Перед проверкой датчика температуры охлаждающей жидкости, не перепутайте его с датчиком указателя температуры охлаждающей жидкости.

Как найти причину неисправности датчика

Проверить и найти причину неисправности датчика температуры охладительной жидкости можно как визуально, так и с помощь разных приспособлений, таких как вольтметр, оммометр, или же мультиметр и термометр (желательно электронный).

Перед проверкой нужно обследовать проводку автомобиля на наличие каких то неисправностей, так как датчику нужен постоянный приток 5 В для его правильной работы. Проверить проводку довольно таки просто: нужно отсоединить провода от датчика охлаждающей жидкости и, запустив двигатель, подсоединить к этим проводам мультиметр (вольтметр) и измерить напряжение. Если на прибор подается напряжение в 5 В, то можно приступать уже к непосредственной диагностике самого датчика.

Первый этап — визуальный (исправность датчика можно определить «на глаз»). Есть ли на корпусе отверстие, через которое вытекает охладительная жидкость, имеются ли трещины, ржавчина на зажимах – все это свидетельствует о возможной неисправности прибора.

Для более серьезной проверки нужно измерить его напряжение и сопротивление. Для этого нам потребуется вольтметр, или же мультиметр, осциограф. Все это оборудование (если у вас его нет) можно найти на любой станции технического обслуживания.

Большинство датчиков принадлежат к типу с отрицательным температурным коэффициентом сопротивления. Имеется ввиду, что чем выше температура охладительной жидкости, тем меньше показатель сопротивления.

Для определения неисправности датчика, достаточно присоединить прибор (вольтметр, мультиметр) к проводам датчика и определить напряжение при разных температурных показателях. При средних температурных показателях, напряжение должно быть от 2 до 3 В.

Ниже приведена таблица типичных значений напряжения, температуры и сопротивления датчика охлаждающей жидкости.

Заведите двигатель и прогрейте его до оптимальных температур, напряжение в датчике должно уменьшаться. Теперь вам потребуется термометр, с помощью которого можно будет получить, а затем сравнить полученные показатели с приведенными в таблице.

При напряжении на контакте в 0 В: возможно контакт для сигнала не присоединен на заземление, нарушена целостность проводов для подачи сигнала от датчика до модуля управления, если же провода в исправном состоянии и видимых повреждений не наблюдается, то необходимо проверить соединения цепей подачи напряжения и заземления на блоке управления. Если и с этим нет никаких видимы проблем, то нужно искать причину в электронном блоке управления.

Напряжении на контакте в 5 В должно объясняться одним из следующих условий:

1. Контактом для сигнала в штекере датчика не обеспечивается контакт с этим датчиком.

2. Разорвана цепь датчика.

3. Hазомкнута цепь заземления датчика.

Чаще, основной проблемой является то, что напряжение и выходное сопротивление варьируются вне пределов адекватного для них диапазона. Если нормальные показатели датчика температуры охлаждающей жидкости при горячем двигателе – 0,5 В, а при холодном – 2В, то неисправный датчик может выдавать результаты на холодном – 1,5В, горячем – 1,25. Все это приводит к утрудненному запуску двигателя и переобогащению смеси топлива. Эти показатели на выдадут вам код причины неисправности, так как датчик работает в своих нормальных пределах, но все таки, его необходимо будет заменить.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охладительной жидкости не подлежит ремонту, поэтому требуется его полная замена. Стоимость такого датчика для большинства автомобилей – не большая, поэтому не составит серьезной проблемы для водителя.

Важно! Необходимо производить замену датчика температуры охладительной жидкости на датчик с такой же маркировкой. Замена на другой датчик, может повлиять на работу двигателя или же выдавать вам неверные показатели.

Необходимый инструмент

  • Ключи: 8, 13, 17,21
  • Тара для охладительной жидкости.

Процесс замены

Перед сменой датчика температуры охлаждающей жидкости необходимо снять воздушный фильтр и слить антифриз.

Сливаем антифриз. На остывшем двигателе необходимо убрать защиту и ключом отвернуть крепление радиатора. При этом включить печку на максимум, открыть крышку расширительного бачка и кран отопителя. Ставим под радиатор тару для охладительной жидкости и медленно, чтобы не залить генератор, отворачиваем сливную пробку. Сливаем жидкость, примерно, минут 10. Потом ставим тару под движок, находим под модулем зажигания на блоке цилиндров пробку и открутив ее, опять ждем около 10 минут для полного слива жидкости.

Важно! Перед тем, как перейти к замене датчика, протрите горлышка каждого из отверствий.

Смена и снятие датчика температур охлаждающей жидкости. В соответствии с маркой вашего авто устанавливаем расположении датчика температуры охлаждающей жидкости. Приступаем к его снятию. Снимаем защитный слой резины, на корпусе датчика определяем расположение его маркировки, что бы следующий поставить в таком же положении. С помощью ключа выкручиваем измерительный прибор и, соответственно, ставим новый датчик. Заливаем обратно антифриз в радиатор и блок цилиндров мотора.

Если прибор не работает, то нужно еще раз внимательно осмотреть его на наличие брака, или же утечки охладительной жидкости, возможно вы забрызгали генератор, либо не залили охлаждающую жидкость, неплотно завинтили измеритель.

Что будет если не заменить датчик вовремя

Датчик температуры охлаждающей жидкости отвечает за множество функций вашей машины и, в частности, двигателя. Неисправность датчика или же его цепи, влечёт за собой увеличение углекислого газа и сопутствующих веществ в окружающей среде. Кроме того, наблюдается, перегрев двигателя, либо его медленное нагревание, очень сильно увеличится расход топлива.

Важно! Многие проблемы датчика температуры охладительной жидкости зависят от качества проводки, плотности соединителей и их качества.

Дальнейшее использование неисправного датчика температуры охладительной системы влечёт за собой частую остановку двигателя и его поломку.

Датчик температуры охлаждающей жидкости — работа и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

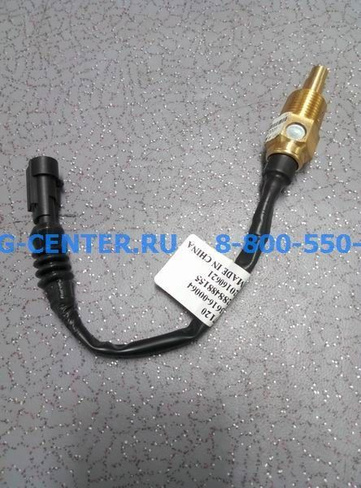

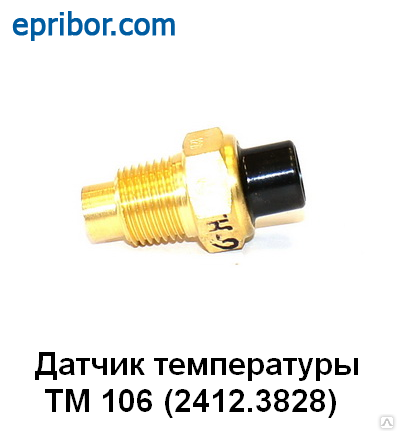

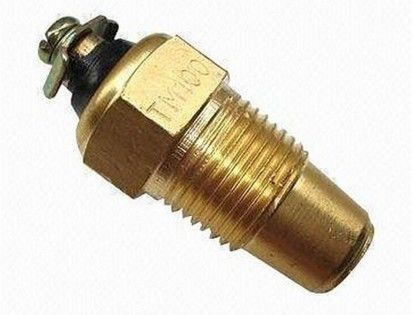

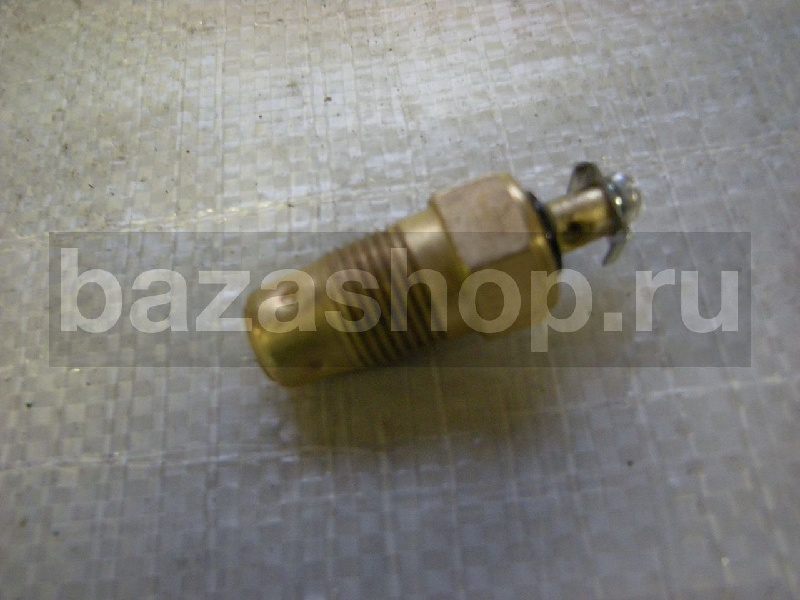

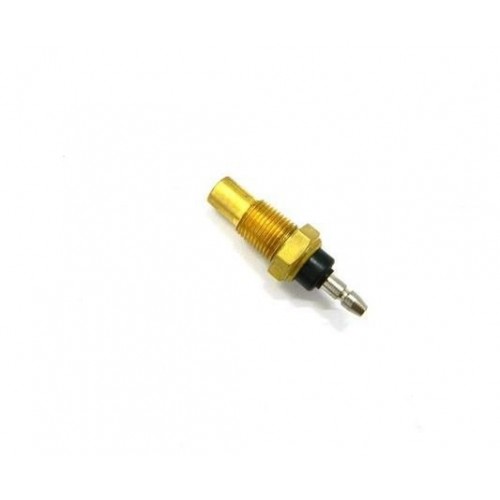

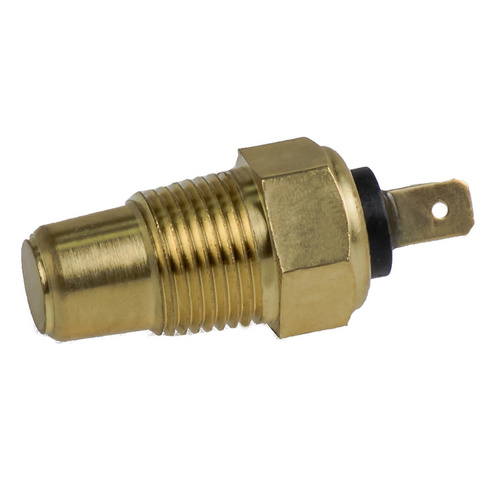

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

  • Ключ на 19;
  • Мультиметр;
  • Емкость для слива охлаждающей жидкости;
  • Электрочайник;
  • Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

  • Какое давление должно быть в шинах автомобиля?
  • Гидроудар двигателя — последствия, диагностика, ремонт
  • Датчик детонации двигателя — предназначение, принцип действия, основные неисправности

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

  1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
  2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

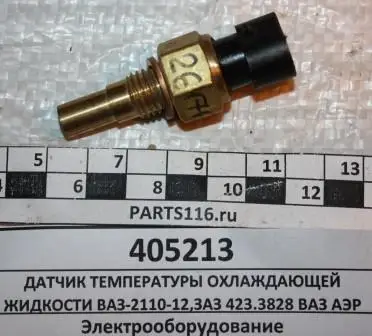

Датчик температуры охлаждающей жидкости на ВАЗ 2110, 2111, 2112, Лада Приора, Калина, Калина 2, Гранта, Веста, Датсун

Этот товар выбрали 29 покупателей

  • Описание
  • Доставка и оплата

Оригинальный датчик температуры охлаждающей жидкости на ВАЗ 2110, 2111, 2112, Лада Приора, Калина, Калина 2, Гранта, Веста, Датсун, предназначен для замены вышедшего из строя штатного.

Комплект: 1 датчик

Производитель:

  • АВТОВАЗ

Назначение:

  • Оригинальная деталь

Применяемость:

  • ВАЗ 2110
  • ВАЗ 2111
  • ВАЗ 2112
  • Датсун mi-DO
  • Датсун on-DO
  • Лада Веста седан (ВАЗ 2180)
  • Лада Гранта лифтбек (ВАЗ 2191)
  • Лада Гранта седан (ВАЗ 2190)
  • Лада Калина 2 универсал (ВАЗ 2194)
  • Лада Калина 2 хэтчбек (ВАЗ 2192)
  • Лада Калина седан (ВАЗ 1118)
  • Лада Калина универсал (ВАЗ 1117)
  • Лада Калина хэтчбек (ВАЗ 1119)
  • Лада Приора 2 седан (ВАЗ 21704)
  • Лада Приора 2 хэтчбек (ВАЗ 21724)
  • Лада Приора седан (ВАЗ 2170)
  • Лада Приора универсал (ВАЗ 2171)
  • Лада Приора хэтчбек (ВАЗ 2172)

Доставим товары по всей России!

Способы доставки:

  • Почта России
  • СДЭК
  • Деловые Линии
  • КИТ (GTD)
  • ПЭК
  • Энергия
  • ЖелДорЭкспедиция
  • Байкал Сервис
  • Самовывоз из пункта выдачи в г. Тольятти

Способы оплаты:

  •  Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
  • SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
  • Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
  • Tinkoff (через мобильный банк, оператора, банкомат)
  • ЮMoney
  • Наложенный платеж (наличными/картой при получении)
  • Наличными через терминалы, банкоматы, салоны связи
  • Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
  • QIWI
  • Покупка в кредит

Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек

С этим товаром покупают
