Датчик распредвала признаки неисправности: симптомы, ошибка

Датчик распредвала относится к основным элементам системы управления двигателя. В случае его неисправности двигатель работает некорректно. Блок управления двигателя в большинстве моделей агрегатов глушит его.

В водительской практике важно вовремя определить возможные симптомы неисправности датчика, знать методы контроля его работоспособности, место установки, способы замены.

Назначение датчика распредвала

Содержание

  • Назначение датчика распредвала
  • Принцип работы датчика, причины неисправности
  • Где находится датчик распредвала
  • Проверка работоспособности датчика
  • Симптомы, которые могут предшествовать неисправности датчика
  • Признаки неисправности
  • Замена датчика

Датчик формирует импульсы, соответствующие угловому перемещению распредвала. Данный сигнал необходим для:

  • синхронизации углового положения распредвала и коленвала для корректной работы газораспределительной системы;
  • управления остановкой двигателя в случае обрыва ремня ГРМ, критического нарушения угла зажигания;
  • контроля величины угла зажигания двигателя;
  • управления системой зажигания.

В случае неисправности датчика большинство систем управления двигателем блокирует его запуск и работу. Однако так происходит не всегда. В некоторых моделях двигателей, если нарушена синхронизация распредвала и коленвала, и двигатель не запускается, наоборот, можно отключить разъем датчика распредвала, чтобы запустить силовой агрегат.

Принцип работы датчика, причины неисправности

В автомобилях, выпускавшихся в 80-90-х годах прошлого века, использовались датчики, основанные на эффекте Холла. Такие датчики высокоэффективны. Эффект Холла основан на изменении разности потенциалов полупроводникового элемента в изменяющемся магнитном поле. В процессе эксплуатации в результате воздействия климатических условий, естественных физических процессов свойства полупроводникового элемента изменяются, датчик со временем выходит из строя.

Японские производители одно время использовали оптоэлектронные датчики. В качестве сенсора использовалась оптопара (светодиод-фотодиод). Такие датчики также были недостаточно надежны, отличались высокой стоимостью.

Наибольшее распространение с 90-х годов прошлого века получили электромагнитные датчики. По-существу, они представляют катушку индуктивности, расположенную на магнитном сердечнике.

Теоретически такой датчик может иметь бесконечный срок эксплуатации. Он представляет проводник, намотанный на катушку, внутрь которой помещен магнитный сердечник. Для изготовления датчика используется очень тонкий медный проводник в лаковой изоляции. Толщина такого провода менее 0,05 мм, количество витков более тысячи.

В процессе эксплуатации датчик, расположенный на двигателе, нагревается-охлаждается, к проводнику может через микротрещины подобраться влага, начаться процессы коррозии, разрушения лаковой изоляции. Все это способствует поломке датчика.

Также возможно механическое разрушение датчика при его смещении. Попадание металлической стружки на рабочую зону, эмульсии уменьшает чувствительность датчика. В большинстве современных датчиков распредвала встроены усилители/преобразователи сигнала в цифровую форму. Они также могут выйти из строя.

Где находится датчик распредвала

Датчик распредвала найти несложно. Как правило, они размещены в непосредственной близости от распредвала, его шкива, ремня или цепи ГРМ. Место расположения находится в верхней части традиционного ДВС. Датчик обычно соединен при помощи трехконтактного разъема.

Если в двигателе два распредвала, тогда может быть установлено два датчика, по одному на каждый.

Проверка работоспособности датчика

Наиболее простой способ проверки датчика – компьютерная диагностика. Однако не всегда ошибка, указывающая на датчик распредвала, свидетельствует о его неисправности.

Возможно, есть нарушения в цепи питания и сигнала, плохие контакты разъема. Часто отсутствие сигнала с датчика являются следствием обрыва ремня ГРМ. В случае обнаружения ошибки, связанной с датчиком распредвала, необходимо его проверить параметрическим методом.

Если в датчик не встроен усилитель-преобразователь, проверить электромагнитный датчик можно при помощи мультиметра в режиме измерения сопротивления. В исправном датчике сопротивление обмотки находится в пределах от 100 до 20.000 Ом.

У такого метода есть недостаток: ели в датчике имеются короткозамкнутые витки, его эффективность (добротность падает). Датчик работать не будет, хотя сопротивление может быть в пределах нормы. На СТО для проверки используют осциллограф.

Если в датчике находится усилитель-преобразователь (на него подается питание), тогда для проверки обязательно используется светодиодный пробник или осциллограф.



В некоторых моделях авто датчики коленвала и распредвала полностью идентичны. Как вариант, в таком случае их можно «перекинуть». Если ошибка также «перекинется», тогда действительно неисправен этот датчик.

Симптомы, которые могут предшествовать неисправности датчика

В процессе эксплуатации автомобиля поломке датчика  могут предшествовать следующие симптомы:

  • нестабильный запуск двигателя в сырую погоду;
  • провалы зажигания при наезде в процессе движения на лужу;
  • остановка двигателя после прогревания, после охлаждения двигатель без проблем заводится вновь.

Признаки неисправности

Помимо признаков, перечисленных выше, возможны дополнительные:

  • нестабильные обороты двигателя, его «колбасит»;
  • полное отсутствие синхронизации двигателя, идут «прострелы» зажигания;
  • отказ запуска двигателя;
  • изменение характера выхлопных газов;
  • потеря мощности двигателя;
  • троение двигателя.

Не всегда эти признаки указывают только на датчик распредвала. Возможно, сбит угол зажигания, перескочил ремень ГРМ, неисправен датчик коленвала (они работают в паре).

Замена датчика

Замена неисправного датчика обычно не вызывает проблем. Он установлен на одном (редко – двух) болтах.

Снять и поменять датчик можно своими руками. Для демонтажа и установки требуется только ключ на 10. Обычно датчик находится в доступном месте.

Во время приобретения нового датчика следует взять с собой неисправный датчик. Он требуется для сверки посадочной глубины датчика. Она должна точно соответствовать, чтобы новый датчик не заломать при первом же старте.

При покупке китайского датчика есть вероятность попасть на «пустышку», поэтому не лишним взять с собой при покупке мультиметр. Установленный на пару минут датчик никакой продавец заменять не будет.

Датчик Распредвала Признаки Неисправности (ТОП-5 Тестов) – Ремонт и обслуживание автомобилей

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска. Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска. А на моторах с непосредственным впрыском он должен происходить строго в один такт.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

  1. P0340 — Неисправность в цепи датчика положения распредвала
  2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
  3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
  4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
  5. P0344 — Неисправность датчика положения распредвала

Принцип работы датчика

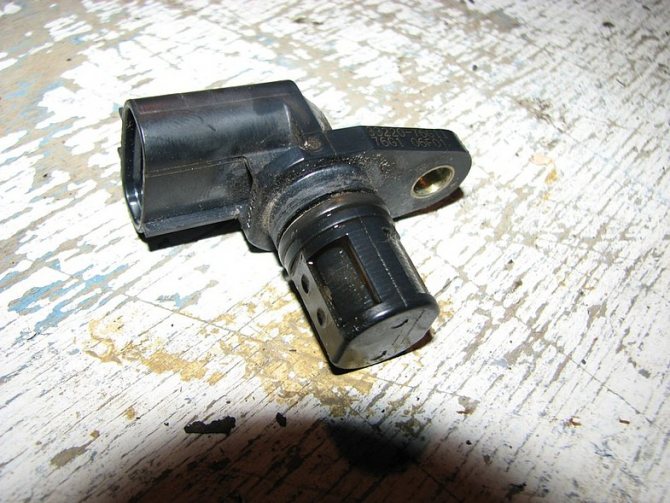

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Рекомендуем: Инжекторный и карбюраторный двигатели работают с перебоями – выясняем причины неисправности

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Как проверить датчик распредвала?

Без осциллографа под рукой (здесь хватает возможностей простейшего китайского «конструктора» DSO-138) проверка возможна только базовая.

Контролируется состояние контактов в разъеме – плотность подключения, отсутствие влаги и следов окисления. На работающем моторе можно использовать светодиодный пробник: на датчиках Холла он попеременно моргает красным и белым светодиодом с частотой, пропорциональной частоте вращения двигателя. Если сигнал в таком виде доходит до разъема ЭБУ, то можно с достаточной уверенностью утверждать, что датчик и его проводка исправны.

Вас также заинтересует:

Стоит проверить установку фаз газораспределения, если зафиксированы ошибки из числа P0340, P0341. Сам датчик нужно извлечь и очистить от налипшей стружки, если она есть.

На ряде двигателей датчики положения коленчатого вала и распредвала унифицированы – можно в качестве диагностической меры поменять их местами. Если ошибка остается по распредвалу, то однозначно можно утверждать, что сам датчик абсолютно исправен.

Видео: Замена датчика положения распредвала

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Притирка клапанов своими руками

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

  1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
  2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
  3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
  4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
  5. Расход горючего закономерно увеличивается.


Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

  • мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
  • холодный пуск двигателя становится затрудненным;
  • на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
  • двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
  • на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95%!от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Рекомендуем: Карбюратор — регулировка холостого хода своими руками

Основные признаки неисправности датчика распредвала, по каким симптомам можно судить о поломке

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Дмитрий Кузнецов На чтение 4 мин. Просмотров 2.1k. Опубликовано

Современный автомобиль – это сложная техническая конструкция. Кроме механических узлов и агрегатов, в транспортное средство встроены электронные компоненты и блоки. Многочисленные датчики следят и контролируют работу силового агрегата. В этой статье более подробно узнаем про датчик положения распределительного вала (ДПРВ). Исправность ДПРВ – залог стабильной работы мотора.

Зачем нужен датчик и как он функционирует?

Датчик – это электронный прибор. Он следит за положением распределительного (кулачкового) вала в определённые промежутки времени. С помощью поступающего от него сигнала бортовой компьютер управляет:

  • подачей топлива в двигатель;
  • выхлопом отработанных газов;
  • поджогом горючей смеси в камере сгорания мотора.

Датчик играет важную роль при запуске двигателя. Без него автомобиль не заведётся и не сдвинется с места.

Принцип работы ДПРВ

Принцип действия датчика в любом автомобиле одинаков. Работает он на основе эффекта Холла, поэтому иногда ДПРВ (датчик положения распределительного вала) называют датчиком Холла. Эффект заключается в следующем: при прохождении полупроводника через постоянное магнитное поле в нём меняется направление движения заряженных частиц.

На контактах меняется напряжение при пересечении магнитного поля.

В датчике размещён постоянный магнит, создающий магнитное поле. На зубьях колеса кулачкового вала размещён репер. Так называется металлический зуб. Он проходит через магнитное поле и формирует импульс напряжения на сигнальном контакте ДПРВ, который поступает в блок управления двигателем. Бортовой компьютер автомобиля всегда знает положение цилиндров. В этом ему помогает датчик Холла.

Конструкция любого датчика положения распредвала предельно проста: постоянный магнит в пластмассовом корпусе с сигнальными проводоми

Располагается электронный прибор в разных автомобилях по-разному. Чтобы его отыскать, надо заглянуть в книгу по эксплуатации транспортного средства. В некоторых автомобилях установлено несколько датчиков Холла. Также нередко можно услышать ещё одно его название: датчик фазы.

Признаки неисправности

Электронный блок управления двигателем следит за показаниями датчиков. Самостоятельно обнаружить поломку в электронном приборе сложно, но есть несколько признаков, которые указывают на неправильную работу датчика или на его поломку.

Резкое превышение расхода топлива — это признак неисправности датчика положения распредвала

Первый признак – это резкое превышение расхода топлива. Каждый водитель знает, сколько потребляет бензина или дизтоплива его автомобиль на 100 километров пробега. Если неожиданно увеличивается расход топлива, то датчик Холла забарахлил.

Периодический перегрев двигателя — второй признак неисправности датчика Холла

Периодическое превышение рабочей температуры силового агрегата – это второй признак неправильной работы датчика положения распредвала. В этом случае надо быть предельно внимательным и как можно быстрее устранить неисправность. Перегрев двигателя часто приводит к дорогому ремонту.

Если засветился аварийный индикатор Check Engine, то необходимо сразу провести диагностику электронного оборудования автомобиля

На приборном щитке установлен индикатор аварийной работы двигателя. Сам бортовой компьютер сигнализирует о возможной неисправности. Это будет третий симптом выхода из строя какого-либо датчика, в том числе и датчика положения распределительного вала.

Проверка своими силами

Конечно, квалифицированный ремонт и диагностику датчика проведут только специалисты станции техобслуживания. В этом им поможет специальный прибор – осциллограф. Но если нет возможности заехать на СТО, то проверить электронный прибор можно самостоятельно. Для этого необходим вольтметр.

Сначала проверяем целостность проводов, идущих к датчику. Для этого выполните следующие действия:

  1. Найти в мануале по эксплуатации автомобиля, где расположен датчик.
  2. Отключить фишку на ДПРВ.
  3. Включить зажигание.
  4. Замкнуть цепь через вольтметр. Если напряжение есть, то с проводкой всё в порядке. Иначе ищите, где обрыв или отсутствие контакта.

После проверки проводов приступаем к диагностике датчика. Её выполняют так:

  1. Подключить один щуп вольтметра на сигнальный контакт датчика, второй замыкаем на +12 вольт.
  2. Покрутить стартером. Если стрелка вольтметра не реагирует, то вышел из строя датчик. Замените на новый.

Установка ДПРВ на авто с бензиновым двигателем своими руками обычно не вызывает затруднения. С автомобилем, на котором установлен блок управления распределением фаз или дизельный силовой агрегат, лучше воспользоваться услугами станции технического обслуживания.

  • Автор: Дмитрий Кузнецов

Общие коды неисправности CMP

Вина ошибки датчика распредвала

P0340 CMPНет сигнала с датчика распредвала
P0341 CMPНеправильная фаза газораспределения
P0342 CMPНизкий уровень сигнала цепи датчика распредвала
P0343 CMPВысокий уровень сигнала цепи датчика распредвала
p0344 CMP

Слабый сигнал с датчика распредвала (прерывистый сигнал)
