Система управления двигателем УАЗ Профи. Описание. Датчики и исполнительные механизмы. (ЗМЗ–409).Комплексная микропроцессорная система управления бензиновым двигателем.
Микропроцессорная система управления бензиновым двигателем служит для:
- беспечения оптимальной работы двигателя на всех режимах с учетом топливной экономичности, токсичности отработавших газов, пусковых и ездовых качеств автомобиля;
- автоматизированного контроля технического состояния двигателя и элементов системы управления, ответственных за выполнение норм по токсичности, а также проведения внешней диагностики в соответствии с требованиями EOBD (European On-board Diagnostics – европейская бортовая диагностика).
Другие записи по двигателям:
- Описание двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Идентификационные номера двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Эксплуатационные материалы, применяемые в двигателях ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Кривошипно-шатунный механизм двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Газораспределительный механизм ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Установка меток ГРМ ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Система смазки двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Система охлаждения двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Системы впуска воздуха, выпуска отработавших газов и вентиляции картера двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Электрооборудование двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Техническое обслуживание двигателей ЗМЗ–409051.10 и ЗМЗ–409052.
10 («ZMZ PRO»). - Возможные неисправности двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO») и методы их устранения.
- Ремонт двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Сборка двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Порядок установки навесного оборудования на двигатели ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Размеры сопрягаемых деталей двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Моменты затяжки резьбовых соединений двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Подшипники качения, применяемые в двигателях ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Сальники и уплотнения, применяемые в двигателях ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Инструмент и приспособления для ремонта двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Комплекты для ремонта цилиндров двигателей ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).
- Категории условий эксплуатации двигателей ЗМЗ–409051.
10 и ЗМЗ–409052.10 («ZMZ PRO»).
Подача топлива осуществляется посредством распределенного впрыска топлива во впускные каналы головки цилиндров в зону впускных клапанов электромагнитными форсунками, работающими по сигналу микропроцессорного блока управления. Блок управления в зависимости от режима работы двигателя изменяет длительность открытия топливных форсунок.
С целью снижения топливных испарений, на двигателе применяется стальная топливная рампа с быстроразъемным соединением, в которой ветка слива топлива из рампы в топливный бак отсутствует. Поддержание постоянного давления топлива в магистрали для обеспечения гарантированной топливоподачи форсунками на всех режимах работы двигателя обеспечивается регулятором давления, который поддерживает давление топлива 380±10 кПа.
Регулятор давления топлива вместе с датчиком уровня топлива входят в состав модуля погружного бензонасоса, размещенного в топливном баке.
Принципиальная схема системы управления.
Датчики и исполнительные устройства системы управления, размещенные на двигателе.
Дроссельный модуль с электроприводом дроссельной заслонки и с датчиками углового положения дроссельной заслонки 40904.1148090* (DV-E-5С, 0280 750 151 ф.«Bosch»).
Дроссельный модуль размещён на ресивере двигателя. Предназначен для регулирования положения дроссельной заслонки электронным способом от блока управления.
Относится к неремонтируемым изделиям.
Дроссельный модуль.
Топливная рампа (топливопровод распределительный).
На двигателях ЗМЗ-409051.10 и ЗМЗ-409052.10 применяется топливная рампа 40905.1100010* (KSZ-EV14-SR, 0 280 151 256 ф.«Bosch») с электромагнитными форсунками в сборе.
Топливная рампа – стальная, прямоугольного сечения, бессливная (тупиковая), со штуцером под быстросъёмное соединение, закрепляется на впускной трубе двумя болтами. Относится к неремонтируемым изделиям.
Топливная рампа с форсунками.
1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 – штуцер подвода топлива; 4 – форсунка; 5 – уплотнительное кольцо форсунки.
Форсунки 4 удерживаются в рампе 2 с помощью специальных соединений («клипс»), не допускающих вращение форсунок. На переднем конце рампы расположен закрытый колпачком 1 с уплотнительным резиновым кольцом резьбовой штуцер, внутри которого находится ниппель. Штуцер служит для подсоединения манометра диагностирования системы питания.
К штуцеру 3 подсоединяется топливопровод с помощью специального быстросъемного соединения.
Посадка форсунок во впускной трубе уплотняется с помощью резиновых колец 3 круглого сечения. При установке рампы с форсунками уплотнительные резиновые кольца для облегчения установки необходимо смазывать чистым моторным маслом.
Электромагнитные форсунки в количестве 4-х штук в составе топливной рампы.
Предназначены для последовательного или попарно-параллельного фазированного впрыска топлива во впускные каналы головки цилиндров.
На двигателях ЗМЗ-409051.10 и ЗМЗ-409052.10 применяются электромагнитные форсунки 40904.1132010* (EV14ЕL, 0 280 158 237 ф.«Bosch») с двухпоточным распыливанием топлива. Активное сопротивление обмотки при +20 ºС составляет (12±0,6) Ом.
Относятся к неремонтируемым изделиям.
Форсунка.
Катушки зажигания типа 40904.3705000* (ZS-K-1X1, 0 221 504 027 ф.«Bosch»), 40904.3705000-01* (075 4075 0000 00 ф.«Beru») и 407.3705000* (407.3705) пр-ва ЗАО «СОАТЭ».
Катушки зажигания индивидуальные, трансформаторного типа, размещение на крышке клапанов, в количестве четырех штук. Предназначены для формирования энергии высокого напряжения на свечи зажигания.
Относятся к неремонтируемым изделиям.
Катушки зажигания:
40904.3705000 (ф.«BOSCH»).
40904.
3705000-01 (ф.«Beru»).
407.3705000 (ЗАО «СОАТЭ»).
Свечи зажигания 4052.3707000-10* (DR17YC-F ф.«Brisk») (тип свечи зажигания по ГОСТ Р 53842 АУ14ДВРМ) – малогабаритного исполнения, с помехоподавительным резистором, четыре штуки, ввернуты в головку цилиндров по центру камер сгорания. Зазор между электродами свечей зажигания 0,70…0,85 мм.
Свеча зажигания.
Датчик синхронизации (положения коленчатого вала двигателя) 40904.3847010* (DG-6-K, 0 261 210 302 ф.«Bosch»), 40904.3847010-03* (DG-6P, 0 261 210 331 ф.«Bosch»), 40904.3847010-01 ЗАО «Пегас».
Датчик синхронизации – индукционного типа, размещен на крышке цепи вблизи шкива коленчатого вала.
Датчик формирует электрический сигнал при взаимодействии магнитного поля датчика со специальным зубчатым диском (60-2 зуба), установленным на шкиве коленчатого вала.
Взаимная ориентация диска синхронизации и датчика такова, что момент прохождения осью датчика сбега двадцатого зуба диска синхронизации соответствует нахождению поршня первого и четвертого цилиндров в верхней мертвой точке.
Отсчет номера зуба – от пропуска в направлении, противоположном вращению коленчатого вала двигателя.
Датчик предназначен для определения блоком управления углового положения и частоты вращения коленчатого вала двигателя.
Диапазон функционирования датчика: скорости вращения диска 20…7000 мин−1, воздушный зазор между сердечником датчика и поверхностью зуба диска – 0,3…1,5 мм.
Относится к неремонтируемым изделиям.
Датчик синхронизации.

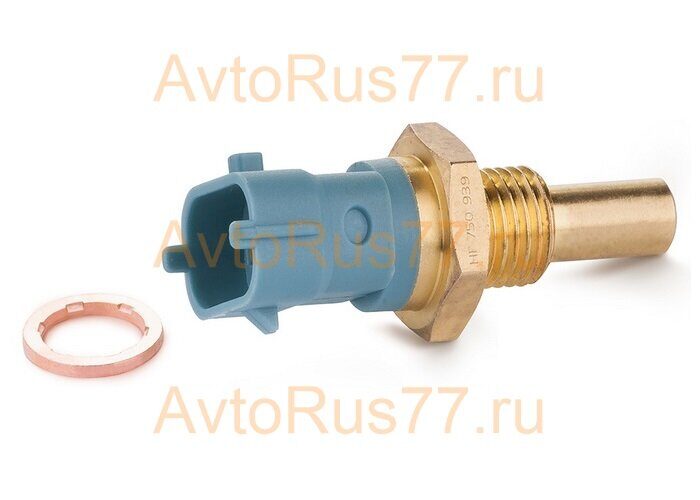

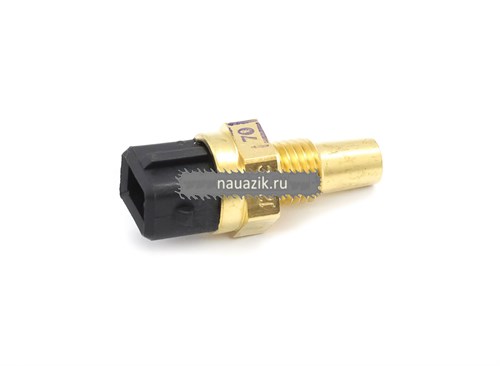

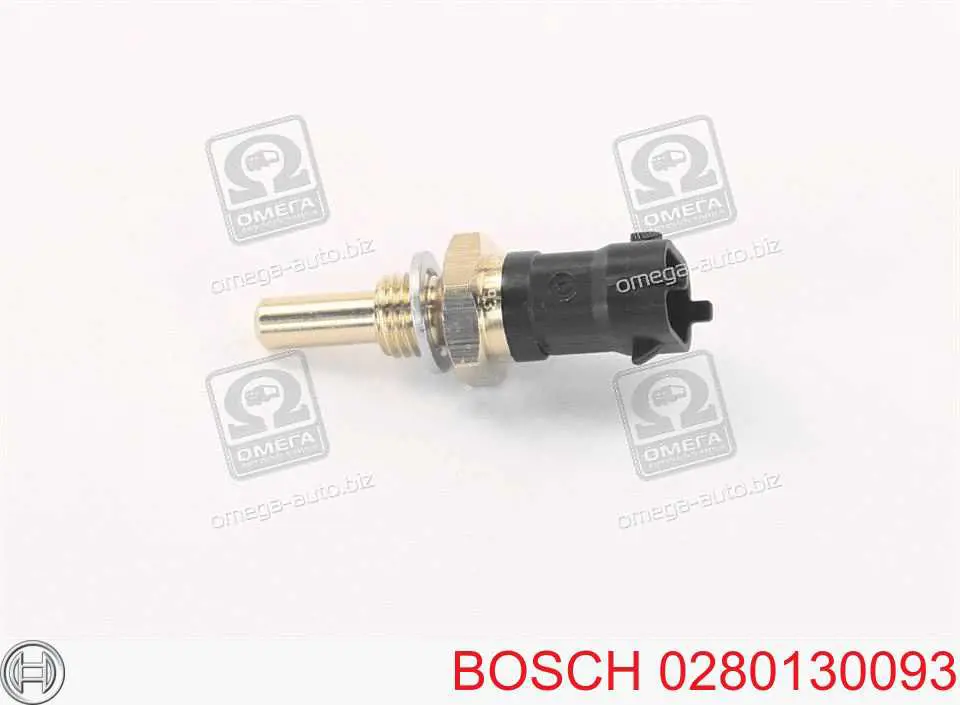

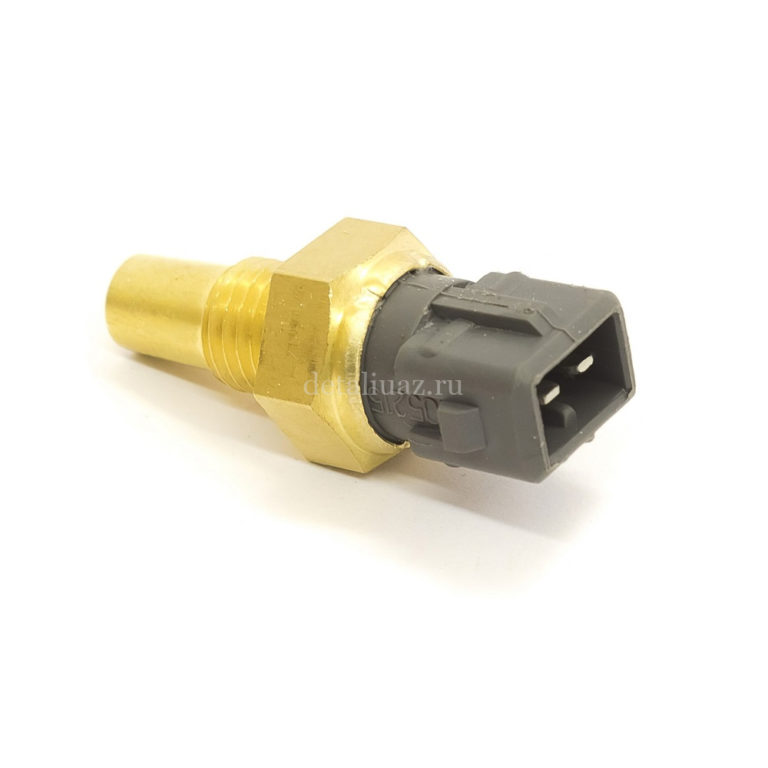

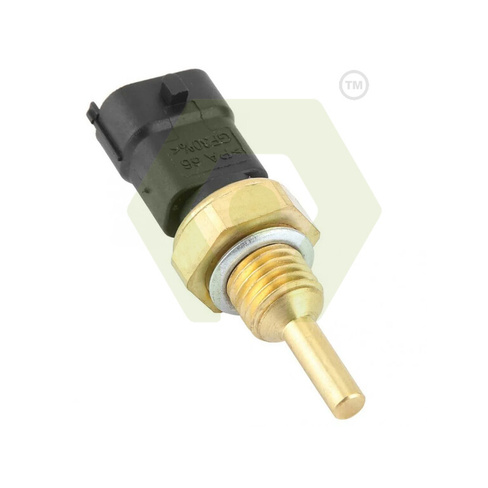

Датчик температуры охлаждающей жидкости 40904.3828000 (TF-W, 0 280 130 093 ф.«Bosch»).
Датчик температуры охлаждающей жидкости – терморезистивный, NTC-типа, размещен в корпусе термостата. Датчик предназначен для определения температуры охлаждающей жидкости, которая используется блоком управления для:
- коррекции управления топливоподачей и угла опережения зажигания (УОЗ) в зависимости от температуры охлаждающей жидкости;
- управления работой подогревателя датчиков кислорода с целью исключения возможности их повреждения из-за выпадения конденсата и обеспечения быстрого прогрева датчиков кислорода на холодном двигателе;
- контроля технического состояния системы охлаждения (превышение предельно-допустимой температуры), в том числе для формирования сигнала управления на указатель температуры охлаждающей жидкости в комбинации приборов автомобиля.
Относится к неремонтируемым изделиям.
Датчик температуры охлаждающей жидкости.
Датчик давления и температуры воздуха 40905.3829010* (DS-S3-TF, 0 261 230 217 ф.«Bosch») – размещен на впускной трубе двигателя.
Датчик давления состоит из интегрированных на кристалл из кремния пьезорезистивного элемента и соответствующей электроники для усиления сигнала и компенсации температурных влияний. Элементом датчика температуры является терморезистор с отрицательным температурным коэффициентом.
Датчик предназначен для измерения блоком управления абсолютного давления во впускном коллекторе двигателя и температуры всасываемого воздуха:
- для управления топливоподачей электромагнитных форсунок, формирования угла опережения зажигания и определения нагрузки двигателя;
- для температурной коррекции управления топливоподачей и углом опережения зажигания от температуры воздуха во впускной трубе на всех режимах работы двигателя.
Выходной сигнал датчика давления – аналоговый. Диапазон измеряемого давления от 10 кПа до 115 кПа. Потребление тока датчиком при стабилизированном напряжении питания 5 В составляет 9 мА.
Рабочий диапазон измеряемых температур датчика температуры – от минус 40°С до плюс 130°С.
Относится к неремонтируемым изделиям.
Датчик давления и температуры.
Датчик детонации 40904.3855000* (KS-4-S, 0 261 231 176 ф.«Bosch») пьезоэлектрический, размешен на блоке цилиндров со стороны впускной системы, в зоне 4-го цилиндра.
Предназначен для выявления блоком управления детонационного сгорания топлива в двигателе. Относится к неремонтируемым изделиям.
Датчик детонации.
Датчики и исполнительные устройства системы управления, размещенные на автомобиле.
Датчики кислорода (лямбда-зонды) – датчики на основе керамического элемента, имеющие двухстороннее покрытие из диоксида циркония, с управляемым электроподогревом.
Основной лямбда-зонд размещен до нейтрализатора на приемной трубе выхлопной системы автомобиля. Предназначен для определения блоком управления состава смеси до нейтрализатора (на выпуске двигателя). Дополнительный лямбда-зонд размещен в корпусе нейтрализатора на его выходе. Предназначен для определения блоком управления состава смеси после нейтрализатора. Цепи подогрева датчиков кислорода управляются непосредственно от блока управления.
Модуль педали газа размещается в салоне автомобиля. Предназначен для задания водителем нагрузки двигателя. В механизм педали встроен датчик положения педали, потенциометрический, двухканальный. Предназначен для определения блоком управления положения педали акселератора.
Адсорбер паров бензина с клапаном продувки, электромагнитным, размещение в подкапотном пространстве автомобиля. Предназначен для улавливания топливных паров из бензобака и их аккумулирования в адсорбере. По команде от блока управления, клапан коммутирует магистраль, соединяющую адсорбер и впускную трубу двигателя (подвод – через штуцер, за дроссельный модуль).
Клапан предназначен для продувки (регенерации) адсорбера.
Модуль погружного бензонасоса с электроприводом, регулятором давления топлива (380±10 кПа), фильтром грубой очистки и датчиком уровня топлива, размещение в бензобаке автомобиля. Предназначен для поддержания постоянного давления топлива в магистрали.
Блок управления двигателем – контроллер М86 УАЗ ф.«ИТЭЛМА», микропроцессорный, с функциями европейской бортовой диагностики и управлением рабочим процессом двигателя. Размещён в подкапотном пространстве автомобиля.
Блок управления газовым оборудованием – контроллер MR ф.«ИТЭЛМА», микропроцессорный, с функциями управления газовым оборудованием и подачи газа, передачи данных блоку управления двигателем, устанавливается в подкапотном пространстве автомобиля с газобензиновым двигателем.
Жгут проводов системы управления двигателем.
Жгут проводов системы управления газовым оборудованием для автомобиля с газобензиновым двигателем.
Газобаллонное оборудование (ГБО) для сжиженного нефтяного газа (СНГ) на автомобилях с газобензиновым двигателем ЗМЗ-409052.10.
Принципиальная схема системы управления газовым оборудованием двигателей ЗМЗ-409052.10.
Блок электромагнитных клапанов подачи газа 409052.1156010-00* (JLP4 KP UAZ, 238000072 ф.«Lovato»), с подводящим патрубком, в сборе с четырьмя подающими штуцерами, устанавливается на двигателе под впускной трубой. Требования к управляющему импульсу клапанов: тип Pick – Hold (4 A – 1,5 A), номинальное резистивное сопротивление катушки индуктивности 2,1 Ом.
Блок электромагнитных клапанов.
Фильтр низкого давления, тонкой очистки с датчиками давления и температуры – устанавливается в подкапотном пространстве автомобиля. Фильтр предназначен для очистки газового топлива. Датчик абсолютного давления газа в магистрали низкого давления служит для определения давления в магистрали газовых форсунок.
Используется при управлении подачей газового топлива. Датчик температуры газа в магистрали низкого давления предназначен для определения температуры газа. Используется для управления подачей газового топлива.
Газовый редуктор с запорным клапаном, датчиком температуры редуктора и фильтром на входе, устанавливается в подкапотном пространстве автомобиля. Предназначен для снижения давления газа от 0,2…3 МПа (давление в баллоне) до 50…400 кПа (рабочее давление топливоподачи).
Мультифункциональный клапан баллона – с электромагнитным клапаном, с ограничением (80 % наполнения), защитой от избыточного давления и повышенной температуры, с датчиком уровня, устанавливается на баллоне со сжиженным газом в автомобиле.
Переключатель вида топлива – с встроенными индикаторами вида топлива, количества газа и звуковым сигналом, устанавливается в кабине автомобиля.
*Обозначение в ЗФ ООО «УАЗ»
