Содержание

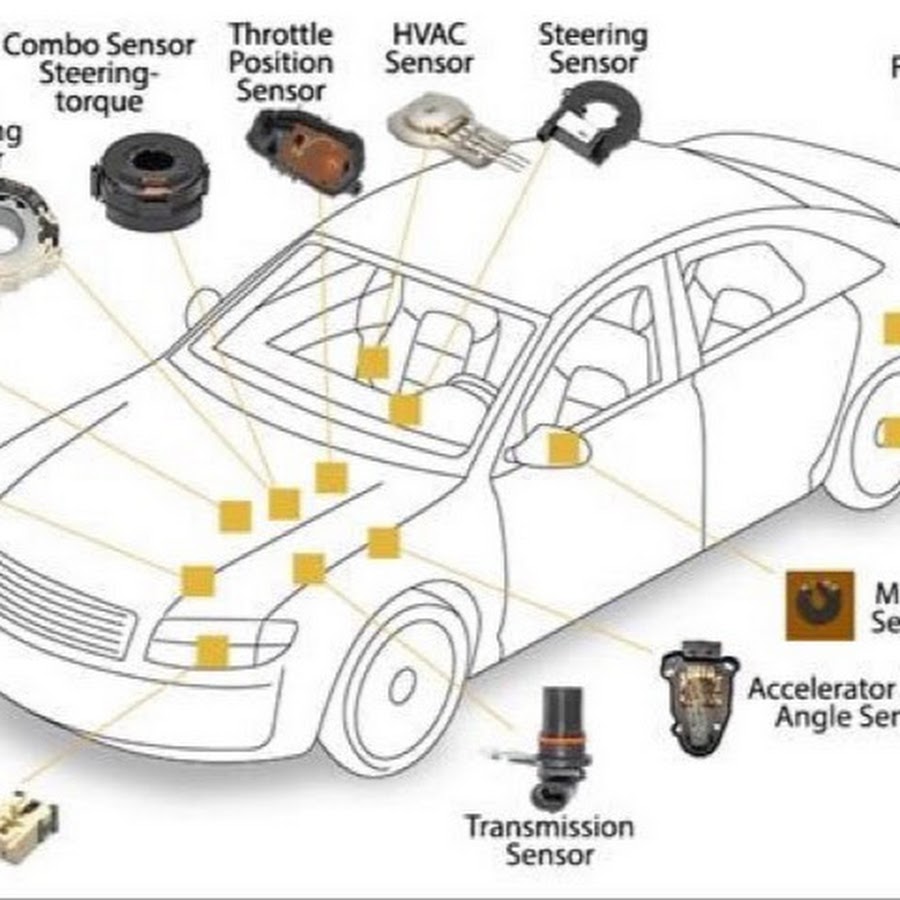

10 главных датчиков в автомобиле

Современный автомобиль состоит из множества механических, электромеханических и электронных компонентов. Оптимальная работа двигателя должна обеспечиваться независимо от внешних условий. При изменении внешних факторов, работа узлов и компонентов должна адаптироваться под них. Датчики автомобиля служат своеобразным следящим устройством за работой автомобиля. Рассмотрим основные датчики:

Запишитесь в автосервис и получите квалифицированную помощь специалистов.

1. Датчик температуры в автомобиле — неисправности

Принцип работы датчика температуры охлаждающей жидкости основан на изменении входного сопротивления при изменении температуры диагностируемой среды.

Датчик температуры охлаждающей жидкости установлен на головке блока цилиндров. При неисправном датчике на панели приборов загорается лампочка перегрева ОЖ.

Исправность сенсора определяют по изменению сопротивления между его клеммами в зависимости от степени
нагрева.

2. Датчик коленчатого вала в автомобиле — основные проблемы

Этот электромагнитный датчик, который служит для измерения частоты вращения

коленчатого вала двигателя, основан на электромагнитном принципе Холла.

Где находится датчик коленвала?

Характерным
месторасположением датчика коленчатого вала является нижняя часть блока цилиндров.

Диагностируемым элементом служит специальный сигнальный диск коленчатого
вала двигателя.

Признаками неисправности датчика коленчатого вала являются: нестабильная работа двигателя на холостом ходу, глушение двигателя, возникновение детонации.  Для проверки исправности на снятый датчик подключают свою электропроводку и, включив зажигание, замеряют напряжение между массой двигателя и положительным контактом датчика. При кратковременном касании кончика датчика металлического предмета, вольтметр фиксирует напряжение в 5 вольт. При неисправном датчике напряжение не фиксируется. Читайте подробнее, также, про ремонт коленвала.

3. Датчик расхода воздуха в авто — на что влияет?

Принцип работы датчика расхода воздуха основан на измерении количества тепла, отданного потоку воздуха во впускном коллекторе двигателя. Нагревательный

элемент датчика установлен перед воздушным фильтром автомобиля. Изменение
скорости потока воздуха и, соответственно, его массовой доли, отражается на степени
изменения температуры нагревательной спирали MAF-сенсора.

«Троение» двигателя при работе и потеря мощности говорит о возможном выходе из строя датчика расхода воздуха.

4. Кислородный датчик, лямда-зонд — неисправность датчика

Кислородный датчик или лямда-зонд определяет количество кислорода в выпускном коллекторе,  оставшегося после сгорания топлива. Лямда-зонд входит в электронную систему управления двигателем, которая регулирует количество топлива, обеспечивая его полноту сгорания. Повышенный расход топлива характеризует возможную неисправность датчика.

5. Датчик дроссельной заслонки — признаки неисправности

Этот датчик представляет собой электромеханическое устройство, состоящего из чувствительного элемента и шагового двигателя.

Чувствительным элементом является
температурный датчик, а шаговый двигатель является исполнительным механизмом.
Это электромеханическое устройство изменяет положение дроссельной заслонки
относительно температуры охлаждающей жидкости. Таким образом, частота вращения
коленчатого вала двигателя зависит от степени нагрева ОЖ.

Характерным признаком неисправности этого датчика является отсутствие прогревочных оборотов и повышенный расход топлива.

6. Датчик давления масла — функции, выход из строя

На автомобилях японской марки устанавливается датчик давления масла мембранного
типа. Датчик состоит из двух полостей, разделенных гибкой мембраной. Масло
воздействует на мембрану с одной стороны, прогибаясь от давления. В измерительной
полости датчика мембрана соединена со штоком реостата.

В зависимости от давления моторного масла, мембрана прогибается больше или меньше, изменяя при этом общее сопротивление сенсора. Датчик давления масла расположен на блоке цилиндров двигателя.

Горящая лампочка давления масла на панели автомобиля может свидетельствовать о выходе из строя датчика.

7. Не работает датчик детонации в двигателе?

Датчик детонации двигателя измеряет угол опережения зажигания. При нормальной работе двигателя датчик находится в «холостом» режиме. При изменении процесса
сгорания в сторону взрывного характера сгорания топлива-детонации, датчик посылает сигнал электронной системе управления двигателем для изменения угла опережения
зажигания в сторону уменьшения.

Он расположен в районе воздушного фильтра на блоке цилиндров. Для проверки работоспособности датчика детонации, необходимо выполнить диагностику двигателя.

8. Датчик угла поворота распредвала — троит двигатель

Этот датчик находится на головке блока цилиндров и измеряет частоту вращения
распределительного вала двигателя, и на основе сигналов от датчика, блок управления определяет текущее положение поршней в цилиндрах.

Неравномерность работы двигателя и троение свидетельствует о некорректной работе датчика. Проверку производят при помощи омметра, измеряя сопротивление между клеммами сенсора.

9. Датчик АБС / ABS в автомобиле — проверяем работоспособность

Датчики АБС электромагнитного типа устанавливаются на колесах автомобиля и входят в антиблокировочную систему автомобиля.

Функцией датчика является измерение частоты вращения колеса. Объектом измерения датчика является сигнальный зубчатый диск, который установлен на ступице колеса. При неисправном датчике АБС, контрольная лампочка на панели управления не гаснет после запуска двигателя.

Технология определения работоспособности датчика заключается в измерении сопротивления между контактами датчика, при неисправности сопротивление равняется нулю.

10. Датчик уровня топлива в авто — как проверить работоспособность?

Датчик уровня топлива устанавливается в корпус бензонасоса и состоит из нескольких компонентов. Поплавок посредством длинной штанги воздействует на секторный реостат, который изменяет сопротивление датчика в зависимости от уровня топлива в баке автомобиля. Сигналы датчика поступают на стрелочный или электронный указатель на панели управления автомобиля. Проверка работоспособности датчика уровня топлива осуществляется омметром, которым измеряется сопротивление между контактами датчика.

Устройство датчиков автомобиля, виды датчиков

До 70-го года прошлого века любой автомобиль был оборудован максимум тремя датчиками: уровня топлива, температуры охлаждающей жидкости и давления масла. Они подключались к магнитоэлектрическим и световым устройствам индикации на панели приборов. Их назначением являлось только информирование водителя о параметрах работы двигателя и количестве горючего. Тогда устройство датчиков автомобиля было очень простым.

Но время шло, и в 70-е годы того же столетия производители автомобилей стали уменьшать содержание вредных веществ в выхлопных газах, сходящих с их конвейеров авто. Необходимые для этого автомобильные датчики уже ничего не сообщали водителю, а только передавали информацию о работе двигателя в ЭБУ. Общее их количество в каждой машине значительно увеличилось. Следующее десятилетие ознаменовалось борьбой за безопасность при использовании машин, для этого были сконструированы новые датчики. Они предназначались для работы антиблокировочной системы тормозов и срабатывания пневматических подушек безопасности во время дорожно-транспортных происшествий.

АБС

Эта система предназначена для того чтобы не допускать полного блокирования колес при торможении. Поэтому устройство обязательно содержит датчики скорости вращения колес. Их конструкции различны. Они бывают пассивные или активные.

    • Пассивные — это в большей мере индуктивные датчики. Собственно датчик состоит из стального сердечника и катушки с большим числом витков тонкого эмалированного медного провода. Для того чтобы он мог выполнять свои функции, на привод колеса или на ступицу напрессовывают стальное зубчатое кольцо. А датчик закрепляют так, чтобы при вращении колеса зубцы проходили вблизи сердечника и индуцировали в катушке электрические импульсы. Их частота следования и будет пропорциональным выражением скорости вращения колеса. Преимущества устройство такого типа: простота, отсутствие питания и низкая стоимость. Их недостатком является слишком маленькая амплитуда импульсов на скоростях до 7 км/час.

  • Активные, которые бывают двух видов. Одни на основе всем известного эффекте Холла. Другие – магниторезистивные на основе одноименного явления. Магниторезистивный эффект состоит в изменении электрического сопротивления полупроводника при попадании в магнитное поле. Оба вида активных датчиков отличаются достаточной амплитудой импульсов при любых скоростях. Но их устройство сложнее, а стоимость выше пассивных. Да и то, что им необходимо питание, не назовешь преимуществом.

Система смазки

Автомобильные датчики, контролирующие параметры работы этой системы, бывают трех видов:

  1. Датчик уровня масла. Имеет, пожалуй, самое простое устройство. Это поплавок, вертикально движущийся в поддоне картера по направляющей и замыкающий контакты при достижении поверхностью масла минимально допустимого уровня. Добавление масла приводит к подъему уровня и размыканию контактов.
  2. Датчик давления масла (ДД). Чаще всего он бывает электромеханический. Его устройство упругой диафрагмой делится на две части. Которая под действием давления масла деформируется и перемещает движок потенциометра. В результате чего изменяется сопротивление между клеммой выхода и массой. При падении давления масла диафрагма возвращается под действием пружины.
  3. Датчик недостаточного (аварийного) давления. Состоит из такой же, как у ДД диафрагмы с пружиной, и контакта, нормально замкнутого на массу. К его клемме подключается один из контактов контрольной лампочки аварийного давления масла в комбинации приборов. На другой контакт этой лампочки при включении зажигания подается питание, поэтому она начинает светиться. После пуска двигателя диафрагма под действием давления масла размыкает контакт клеммы датчика с массой. При этом контрольная лампа гаснет. Снижение давления масла менее допустимого приводит к тому, что под действием пружины клемма замыкается на массу и лампа вновь загорается, сигнализируя о недостатке давления в системе.

Охлаждение двигателя

Автомобиль с карбюраторным двигателем оснащался двумя датчиками температуры. Один из них включал электрический вентилятор радиатора для поддержания рабочей температуры. С другого снимало показания устройство индикации. Система охлаждения современного автомобиля, оснащенного электронным блоком управления двигателем (ЭБУ), также имеет два датчика температуры. Один из них использует устройство индикации температуры охлаждающей жидкости в комбинации приборов. Другой термодатчик необходим для работы ЭБУ. Их устройство принципиально не различается. Оба они являются термисторами, имеющими отрицательный температурный коэффициент. То есть их сопротивление при уменьшении температуры понижается.

Впускной тракт

  • Датчик массового расхода воздуха (ДМРВ). Предназначен для определения объема воздуха, поступающего в цилиндры. Это необходимо, чтобы рассчитать количества топлива для образования сбалансированной топливовоздушной смеси. В состав узла входят деве нити из платины, через которые пропускают электрический ток. Одна из них находится в потоке воздуха, поступающего в мотор. Другая, эталонная – в стороне от него. Токи, проходящие через них, сравниваются в ЭБУ. По разнице между ними определяют объем, поступающего в мотор воздуха. Иногда для большей точности учитывают температуру воздуха.

  • Датчик абсолютного давления воздуха во впускном коллекторе, называемый еще MAP-сенсором. Используется для определения объема воздуха, поступающего в цилиндры. Он может быть альтернативой ДМРВ для турбированных моторов. Устройство состоит из корпуса и керамической диафрагмы с напылением тензорезистивной пленки. Объем корпуса делится диафрагмой на 2 части. Одна из них герметична, а воздух из нее откачен. Другая соединяется трубкой с впускным коллектором, поэтому давление в ней равно давлению нагнетаемого в мотор воздуха. Под действием этого давления диафрагма деформируется, от этого меняется сопротивление пленки на ней. Это сопротивление и характеризует абсолютное давление воздуха в коллекторе.
  • Датчик положения дроссельной заслонки (ДПДЗ). Выдает сигнал, пропорциональный углу открывания воздушной заслонки. Является, в сущности, переменным резистором. Его неподвижные контакты соединяются с массой и с опорным напряжением. А с подвижного, механически связанного с осью дроссельной заслонки, снимается выходное напряжение.

Выхлопная система

Кислородный датчик. Это устройство играет роль обратной связи для поддержания нужного соотношения воздуха и топлива в камерах сгорания. Его работа базируется на принципе действия гальванического элемента с твердым электролитом. В качестве последнего выступает керамика на основе диоксида циркония. Электродами конструкции служит напыление платины с обеих сторон керамики. Устройство начинает работать после разогрева до температуры от 300 до 400 C.

Разогрев до такой высокой температуры происходит обычно горячими выхлопными газами либо нагревательным элементом. Такой температурный режим необходим для возникновения проводимости керамического электролита. Присутствие в выхлопе двигателя не сгоревшего топлива является причиной появления на электродах датчика разности потенциалов. Несмотря на то, что все привыкли называть этот прибор датчиком кислорода, он является скорее датчиком не сгоревшего топлива. Так как появление выходного сигнала происходит при контакте его поверхности не с кислородом, а с парами топлива.

Прочие датчики

  • Датчик детонации. Предназначен, как можно догадаться, для обнаружения в двигателе процесса детонации. Для его работы используются пьезоэлектрические свойства кварца. Деформация пластины из этого материала вызывает возникновение на ее торцах разности потенциалов. ЭБУ в ответ на появление импульсов детонации уменьшает угол опережения зажигания.
  • Датчик положения коленвала (ДПКВ). Формирует импульс, соответствующий ВМТ поршней I и IV цилиндров. Без сигнала этого датчика невозможно точно определить моменты впрыска топлива и искрообразования. Время их появления измеряется величиной задержки относительно импульса этого датчика. Скорость вращения коленвала оценивается по частоте следования этих импульсов. Устройство чаще всего бывает магниторезистивным или датчиком Холла.
  • Датчик положения распредвала (ДПРВ). Служит для формирования импульсного сигнала такта сжатия в I цилиндре. Для уверенной работы при невысокой частоте вращения распредвала это устройство делают только на основе эффекта Холла. Остальные фазы газораспределения определяют с учетом этого импульса при помощи сигнала ДПКВ.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.

Датчик массового расхода воздуха (ДМРВ.

Назначение датчика. Принцип действия.

Датчик массового расхода воздуха предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока.
Информация датчика позволяет определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0, 1 секунды.

Чувствительный элемент датчика построен на принципе терморезистивного анемометра и выполнен в виде платиновой нагреваемой нити. Нить нагревается электрическим током, а с помощью термодатчика и схемы управления датчика ее температура измеряется и поддерживается постоянной.
Только в том случае, если через датчик поток воздуха увеличивается, то платиновая нить начинает охлаждаться, схема управления датчика увеличивает ток нагрева нити, пока температура ее не восстанавливается до первоначального уровня, таким образом величина тока нагрева нити пропорциональна расходу воздуха.
Вторичный преобразователь датчика преобразует ток нагрева нити в выходное напряжение постоянного тока.
С течением времени нить загрязняется, что приводит к смещению градуировочной характеристики датчика.
Для очистки нити от грязи после выключения двигателя (при выполнении определенных условий) нить прожигается до 900-1000°C импульсом тока в течение 1 секунды. Формирует импульс управления прожигом блок управления.

Для промывки никак нельзя использовать кетоны и эфиры. По трём причинам:
1. растворяют компаунд.
2. при высыхании очень сильно охлаждают кристалл. Он может "Лопнуть\Треснуть".
3. растворяют "Маску" на кристалле (это отн. Не страшно, но в центре кристалла есть полимерная плёнка в окошке, похоже из полиэтилентерефталата, на которой тоже маска и металл. Напыление) если маска смоется, плёнка деформируется и оторвётся.

Не надо:
- Лазить туда спичками\зубочистками и т. д.;.
- Промывать всякими разъедателями типа виннса и карбоклина.

В общем, что остаётся?
WD - 40. Там соляра и тяжёлые жирные кислоты. Моют хорошо, но надолго оставляют плёнку. Её надо смывать. Смывать нужно спиртами (этил / метил / изопропил) в смеси с дистиллированной водой (20% воды), или этил / бутил / пропил - ацетатами (Ч. Д. а. . они с водой нормально смешиваются (но хозтоварные грязные, и оставляют налёт. Думаю, что лучше кристалл поливать из шприца с тонкой иголкой. А сушить "Родным" вентилятором, включив его с компа. Ну, по крайней мере, искусственной смертью он не умрёт, а от естественной никто не застрахован. Хорошие результаты по промывке ДМРВ дает обычная промывка изопропиловым спиртом с предварительно разогретым, с помощью технического фена, до 60-70 градусов ДМРВ и промывочной жидкости.

Датчик положения дроссельной заслонки (ДПДЗ).

Датчик положения дроссельной заслонки установлен сбоку на дроссельном блоке на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали "Газа". Основной враг датчика положения дроссельной заслонки - мойщики двигателей.
Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.

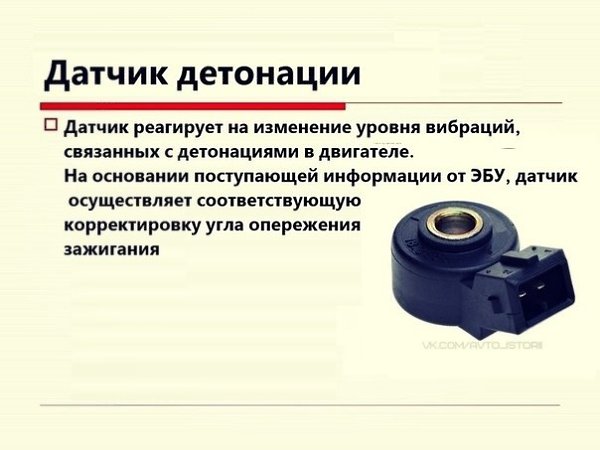

Датчик детонации.

Датчик детонации установлен на блоке двигателя между 2-м и 3-им цилиндрами. Существуют два типа датчика детонации - резонансный (бочонок) и широкополосный (таблетка. Датчик детонации разных типов не взаимозаменяемы.
Датчик детонации - это надежный элемент, но требует регулярной чистки разъема. Принцип работы датчика детонации - как у пьезо - зажигалки. Чем сильнее удар, тем больше напряжение.
Отслеживает детонационные стуки двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация - более позднее зажигание. Отказ или обрыв датчика детонации проявляются в "Тупости" мотора и повышенному расходу топлива.
Он представляет собой пустотелый шестигранный корпус с резьбовым выступом для вкручивания в ДВС. Внутри корпуса обычным винтиком прикручивается двухслойный пьезоэлемент, который и вырабатывает эдс при воздействии на него колебаний звуковой частоты через корпус датчика.
Эти колебания с помощью пьезоэлемента в аудиосигнал преобразуются. Таким образом, с помощью ДД блок EFI "Слышит", что происходит в двигателе во время его работы. То есть, это своеобразный микрофон, а точнее, пьезокерамический звукосниматель (как на проигрывателях виниловых пластинок.
Корпус по край залит специальным компаундом, по ощущению напоминающий хрупкую крошащуюся искусственную резину. Этот компаунд (на форуме его называют "Смолой") не только защищает пьезоэлемент от воздействия окружающей среды, но еще и создаёт специфическую АЧХ (амплитудно - частотную характеристику) сигнала, так как спектр ДД должен лежать в области 1400-6000 гц с центральной частотой в районе 2700 гц (примерная частота детонации.
В том случае, если появляются детонационные процессы, то блок EFI автоматически изменяет угол опережения зажигания (уоз) до тех пор, пока детонационные процессы не сведутся к минимуму или вообще не ликвидируются.
Таким образом, ДД является неотъемлемой частью цепей коррекции формирования и наиболее эффективного сжигания топливной смеси. Выход из строя ДД сопровождается появлением ошибки самодиагностики, детационными процессами в ДВС (при этом характерным так называемым "Звоном Пальцев"), худшей тягой, повышенным расходом топлива.

Датчик давления масла.

Давление масла в системе контролируется специальным датчиком, установленным в масляной магистрали. Электрический сигнал от датчика поступает к контрольной лампе на приборной панели. На автомобилях также может устанавливаться указатель давления масла.

Датчик давления масла может быть включен в систему управления двигателем, которая при опасном снижении давления масла отключает двигатель.

На современных двигателях устанавливается датчик контроля уровня масла и соответствующая ему сигнальная лампа на панели приборов. Наряду с этим, может устанавливаться датчик температуры масла.

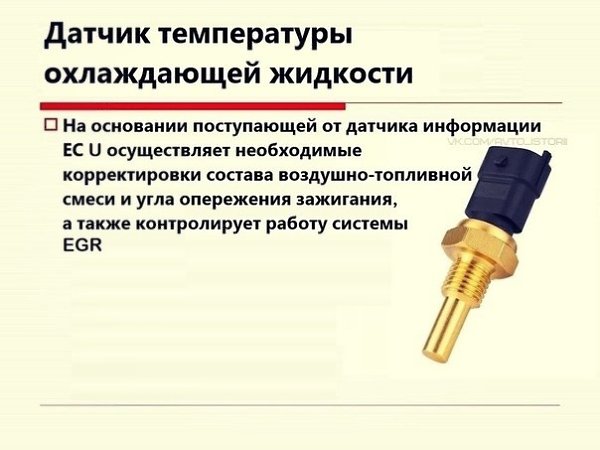

Датчик температуры охлаждающей жидкости (дож).

Датчик температуры охлаждающей жидкости установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта. Основное функциональное назначение датчика температуры охлаждающей жидкости - чем холоднее мотор, тем богаче топливная смесь.
Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. - 177 ом, 25 гр. - 2796 ом, 0 гр. - 9420 ом, - 20 гр. - 28680 ом. Температура охлаждающей жидкости почти на все характеристики управления двигателем влияет. Датчик температуры охлаждающей жидкости весьма надежен.
Основные неисправности - нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов.
Отказ датчика температуры охлаждающей жидкости - включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива.

Датчик кислорода.

Датчик кислорода (лямбда зонд) установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор.
Задача датчика кислорода - определение наличия остатков кислорода в отработавших газах.
Есть кислород - бедная топливная смесь, нет кислорода - богатая.
Показания датчика кислорода используются для корректировки подачи топлива.
Категорически запрещается использование этилированного бензина.
Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов.

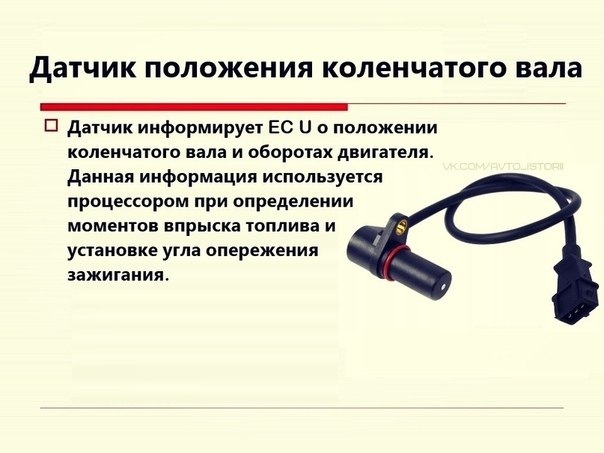

Датчик положения коленчатого вала (ДПКВ).

Датчик положения коленвала предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленвале двигателя.
Датчик положения коленвала установлен около шкива коленвала и считывает сигналы по рискам. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры.
Конструктивно датчик положения коленвала представляет собой кусок магнита с катушкой тонкого провода. Очень вынослив.
Датчик положения коленвала работает в паре с зубчатым шкивом коленчатого вала. Отказ датчика - остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 - 5000 об/ми.

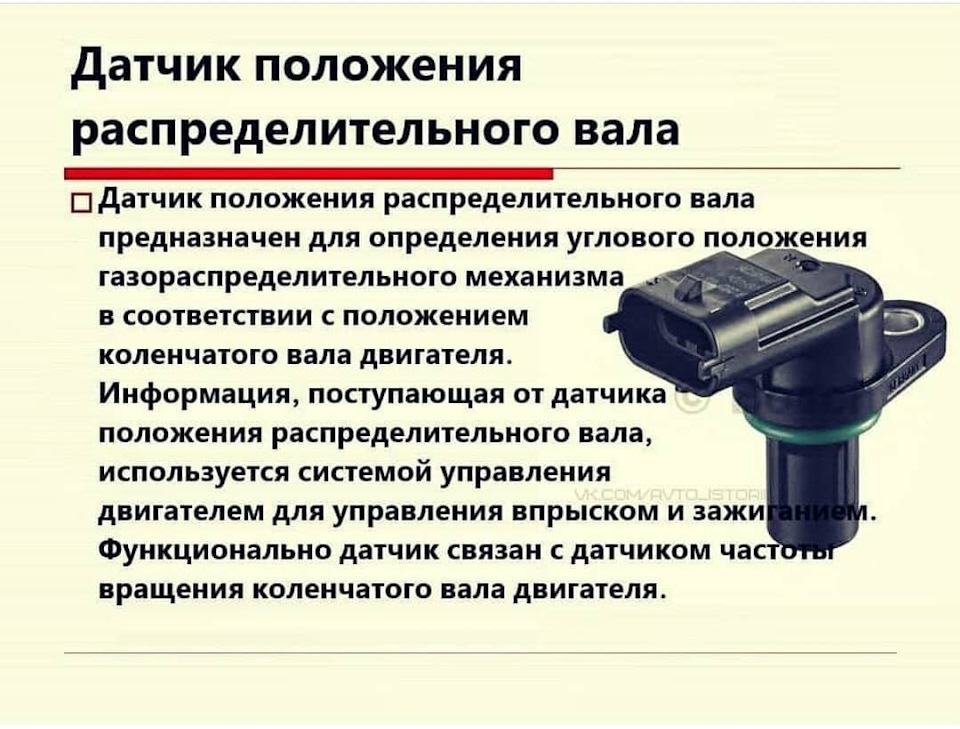

Датчик фаз (распредвала ДКВ).

Устанавливается только на 16-тиклапанном двигателе. Информация для организации впрыска топлива в конкретный цилиндр используется.
Отказ датчика переводит топливоподачу в попарно - параллельный режим, что приводит к резкому обогащению топливной смеси.
Датчик фаз устанавливается на двигателе в верхней части головки блока цилиндров за шкивом впускного распредвала.
На шкиве впускного распредвала расположен задающий диск с прорезью. Прохождение прорези через зону действия датчика фаз соответствует открытию впускного клапана первого цилиндра.

Регулятор холостого хода (РХХ), распредвала ДКВ.

Является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя. РХХ Представляет из себя шаговый электродвигатель с подпружиненной конусной иглой.
Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха.
Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки.
По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки (см. Фото - 2 и фото - 3.

На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. В том случае, если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.
Регулятор холостого хода установлен на корпусе дроссельной заслонки и крепится к нему двумя винтами.
К сожалению, на некоторых автомобилях головки этих крепежных винтов могут быть рассверлены или винты посажены на лак, что может значительно усложнить демонтаж РХХ для его замены или прочистки воздушного канала. В таких случаях редко удается обойтись без демонтажа всего корпуса дроссельной заслонки.
РХХ Является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода лампа "Check Engine" не загорается. Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа "Check Engine".
К неисправностям регулятора холостого хода можно отнести следующие симптомы:
- Неустойчивые обороты двигателя на холостом ходу, - самопроизвольное повышение или снижение оборотов двигателя, - остановка работы двигателя при выключении передачи, - отсутствие повышенных оборотов при запуске холодного двигателя, - снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т. д. . для демонтажа регулятора холостого хода необходимо при выключенном зажигании отключить его четырехконтактный разъем и отвернуть два крепежных винта. Монтаж РХХ производят в обратной последовательности. Кроме того, уплотнительное кольцо на фланце следует смазать моторным маслом. Автор неизвестен.

Датчики эсуд. Что такое датчик, зачем он нужен, какую функцию выполняет?

Основным элементом системы управления двигателем является электронный блок управления (ЭБУ). Он способен воспринимать информацию только в виде электрических сигналов, характеризующихся тем или иным значением напряжения, частоты, скважности и т. п. Но параметры работы двигателя носят чисто физические характеристики. Чтобы сообщить их блоку управления, необходимо преобразовать физическую величину в величину электрическую, пригодную для обработки в блоке управления в соответствии с заложенной в него программой. Итак,

Датчик – это элемент системы управления двигателем, задача которого состоит в преобразовании физических величин, характеризующих работу двигателя, в электрические величины, пригодные для обработки электронным блоком управления.

Перечислим физические величины и явления, информация о которых необходима блоку управления:

  • температура;
  • давление;
  • частота вращения;
  • концентрация;
  • количество воздуха;
  • пространственное положение;
  • вибрация.

Перечисленную совокупность датчики преобразуют в электрические параметры:

  • напряжение;
  • ток;
  • частота.

Датчики мертвых Зон автомобиля.Система контроля слепых зон

Почитал про такие штатные системы на Вольво, Ауди, Мерседес и др. Работают они либо от камер (вольво), либо от ультразвуковых сонаров. У Ардуино сонар есть, очень дешевый и бъет до 4 м. Но влагозащиты он не имеет. Полистав алибабу, нашел необходимое устройство. В его состав входит плата и датчик обычного парктроника (5в 40кГц).

Взял плату Arduino Uno

Gps модуль (про него чуть позже)

Преобразователь напряжения

Кусок RGB ленты

Вырезал диод из ленты, подпаял провода к цветам красный и зеленый.
Снял зеркала с авто, принялся выковыревать зеркальные элементы…сломал оба))) благо есть Авито)))
Купил новые. С обратной стороны между полосками подогрева зашкурил небольшой участок

Протянул проводку во внутрь зеркала

Вывел в через дверь к разъему в стойке

Благо есть свободные пины. Жаль, не оказалось под рукой таких мам и пап

Далее по салону прокинул и в багажник к заднему крылу.
Подобрал резисторы для этих диодов таким образом, чтобы при включении зеленого и красного получился нормальный желтый цвет.
На изгибе заднего бампера установил датчик, проводку завел через резиновую заглушку в задней панели кузова.

Теперь долгая и кропотливая работа с наладкой системы. Тут пипец, датчики то видят препятствие, то нет. Оказалось, плата преобразователя напряжения находилась вблизи от Ардуино, давала помехи. Убрал подальше, но система всё равно не идеально отрабатывает.
Поигрался с настройкой чувствительности сонаров, вроде удалось.

Теперь, для чего Gps модуль. Его я добавил для того, чтобы система начинала работать при скорости свыше заданной. Считываем скорость авто со спутников и отправляем в Ардуино. Иначе, когда машина стоит или движется задним ходом, сонары срабатывали от парктроника или просто от идущего человека…
В случае потери спутников (в тоннеле), система будет активна на любой скорости.
Все работает, но не идеально. Видимо, не хватает чувствительности датчикам. За такие копейки то)))

Если кому надо, могу выложить схему и скетч!

Датчики автомобиля и их функции.

Устройство датчиков современного автомобиля

До 70-го года прошлого века любой автомобиль был оборудован максимум тремя датчиками: уровня топлива, температуры охлаждающей жидкости и давления масла. Они подключались к магнитоэлектрическим и световым устройствам индикации на панели приборов. Их назначением являлось только информирование водителя о параметрах работы двигателя и количестве горючего. Тогда устройство датчиков автомобиля было очень простым.

Но время шло, и в 70-е годы того же столетия производители автомобилей стали уменьшать содержание вредных веществ в выхлопных газах, сходящих с их конвейеров авто. Необходимые для этого автомобильные датчики уже ничего не сообщали водителю, а только передавали информацию о работе двигателя в ЭБУ . Общее их количество в каждой машине значительно увеличилось. Следующее десятилетие ознаменовалось борьбой за безопасность при использовании машин, для этого были сконструированы новые датчики. Они предназначались для работы антиблокировочной системы тормозов и срабатывания пневматических подушек безопасности во время дорожно-транспортных происшествий.

АБС

Эта система предназначена для того чтобы не допускать полного блокирования колес при торможении. Поэтому устройство обязательно содержит датчики скорости вращения колес. Их конструкции различны. Они бывают пассивные или активные.

    • Пассивные — это в большей мере индуктивные датчики. Собственно датчик состоит из стального сердечника и катушки с большим числом витков тонкого эмалированного медного провода. Для того чтобы он мог выполнять свои функции, на привод колеса или на ступицу напрессовывают стальное зубчатое кольцо. А датчик закрепляют так, чтобы при вращении колеса зубцы проходили вблизи сердечника и индуцировали в катушке электрические импульсы. Их частота следования и будет пропорциональным выражением скорости вращения колеса. Преимущества устройство такого типа: простота, отсутствие питания и низкая стоимость. Их недостатком является слишком маленькая амплитуда импульсов на скоростях до 7 км/час.
    • Активные, которые бывают двух видов. Одни на основе всем известного эффекте Холла. Другие – магниторезистивные на основе одноименного явления. Магниторезистивный эффект состоит в изменении электрического сопротивления полупроводника при попадании в магнитное поле. Оба вида активных датчиков отличаются достаточной амплитудой импульсов при любых скоростях. Но их устройство сложнее, а стоимость выше пассивных. Да и то, что им необходимо питание, не назовешь преимуществом.

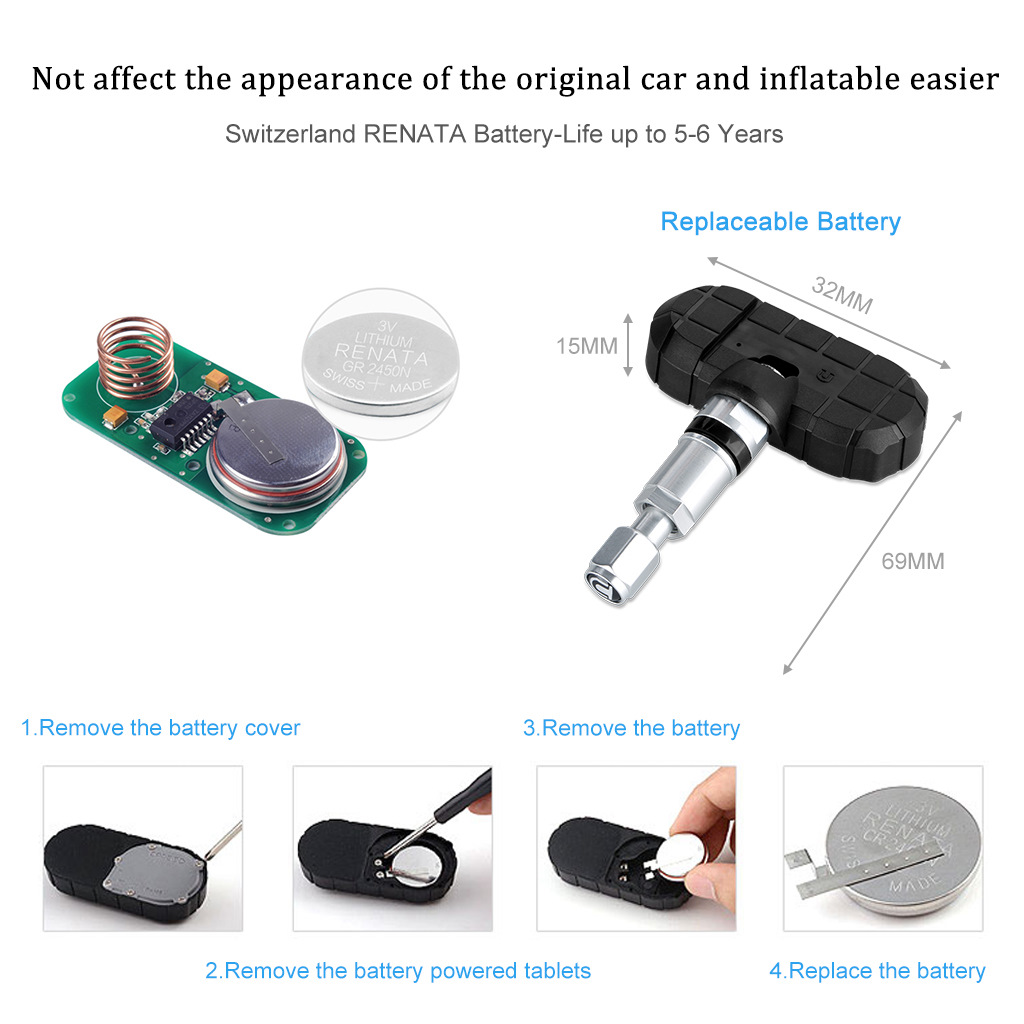

Датчики давления воздуха в шинах автомобиля. Конструкция

Работает такое оборудование за счет датчика, который устанавливается на диск, внутрь покрышки. Система включает в себя несколько компонентов:

  • блок управления;
  • ЖК-дисплей;
  • приемную антенну;
  • датчик давления в шинах.

Принцип работы («Тусон Хендай» не исключение) состоит в восприятии блоком сигналов, исходящих от каждого датчика. Последний элемент представляет собой сложное устройство, которое включает:

  • датчик температуры;
  • датчик давления воздуха;
  • электронные механизмы управления и измерения;
  • аккумулятор;
  • антенну, которая передает полученный сигнал дальше на блок управления.

Проверка датчиков авто. Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный - к «минусовой». Если перепутаете - не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе - 13-14 вольт. Если мультиметр показывает меньше - аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

  • коленвала;
  • скорости;
  • детонации;
  • ABS;
  • кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчики нагрузки на ось грузового автомобиля. Датчик перемещения ДП-01.

Датчик перемещения GNOM DP-01 (ДП-01) устанавливают между кузовом (грузовой платформой) автомобиля и наиболее нагруженной подрессоренной осью. Он контролирует величину нагрузки на заднюю ось при помощи специального поворотного рычага, связанного с подвеской. При загрузке автомобиля положение рычага изменяется, что приводит к изменению выходного напряжения. Напряжение выходного сигнала не зависит от напряжения в бортовой сети, так как устройство оснащено встроенным стабилизатором питания. Имеется и защита от короткого замыкания.

Технические параметры:

  • Сигнал: аналоговый с линейной характеристикой.
  • Метод измерения: магниторезистивный.
  • Угол поворота рычага, градус: ± 40.
  • Изменение выходного напряжения, В: 1,54-3,46.
  • Ошибка измерения, %: не более ±
  • Напряжение питания, В: 8-32.
  • Рабочий диапазон температур, градус Цельсия: -40+80.
  • Вес, г: не более 800.
  • Срок службы, моточас: не менее 18000.

Датчик дождя в автомобиле. Датчик дождя

Датчик дождя на лобовом стекле автомобиля

Датчик дождя  — оптико-электронное устройство , устанавливаемое на ветровое стекло автомобиля и реагирующее на его увлажнение. Используется для автоматического управления стеклоочистителями и механизмами, закрывающими люк и стекла дверей.

Снег , дождь и грязь  — серьёзная помеха комфортному и безопасному управлению автомобилем , а необходимость включения-выключения щёток и регулирования интенсивности их работы отвлекает водителя от дороги. Уже не первый год специалисты трудятся над созданием системы, позволяющей автоматизировать этот процесс. Однако до недавнего времени подобными устройствами оснащали лишь очень дорогие модели машин.

Сегодня автопроизводители постепенно начинают использовать датчики дождя в стандартной комплектации автомобилей среднего и гольф-класса , а разработчики таких систем управления предлагают автолюбителям несколько их типов, в том числе и предназначенные для самостоятельной установки.

Датчик дождя включает в себя инфракрасный излучатель и фотоприёмник небольших размеров. В память их электронных блоков заложены параметры преломления инфракрасных лучей на наружной поверхности сухих (чистых) и влажных (загрязнённых) стёкол. Капли дождя или грязь, попадающие на лобовое стекло, вызывают изменение пути преломления лучей. На это и реагирует система, которая активизирует стеклоочиститель, определяет режим работы дворников в зависимости от интенсивности осадков и время действия щёток, отключая их в нужный момент. Чувствительность светоприёмников очень высока. Они учитывают тысячные доли миллилитра воды на лобовом стекле и срабатывают в течение нескольких миллисекунд.

Перечисленные возможности уже в достаточной степени позволяют автоматизировать работу стеклоочистителя, но конструкторы не стали останавливаться на достигнутом. Они создали модели датчиков дождя, которые способны также включать омыватель при сильном загрязнении стекла. Полезный прибор устанавливают под лобовым стеклом, учитывая два правила : чтобы он не мешал обзору и находился в зоне действия щёток.

В комплект датчика дождя входят блок управления и блок реле . Первый представляет собой оптическое электронное устройство , которое даёт команду исполнительному механизму на включение стеклоочистителя и омывателя. Его помещают в хорошо проветриваемом месте так, чтобы он не стал помехой обзору водителя (как правило рядом с салонным зеркалом заднего вида в зоне, которая очищается при работе щёток лобового стекла). При этом ветровое стекло не должно иметь дефектов, влияющих на функционирование оптической системы блока, а щётки должны хорошо очищать стекло, иначе они будут работать дольше, чем необходимо.

Блок реле (исполнительное устройство) осуществляет непосредственное управление стеклоочистителем и омывателем. Кроме того, он защищает систему от динамических изменений напряжения в электрической цепи автомобиля и от воздействия кондуктивных помех. Его крепят в удобном для подключения к питанию месте, предусмотренном конструкцией автомобиля.

В своё время датчик дождя послужил темой для рекламного ролика Peugeot 307 .

О приборах, выполняющих диагностику всех механизмов автомобиля, — датчиках

Значение контроллеров и датчиков в автомобиле нельзя отрицать — эти компоненты используются для различных целей, но все они предназначены для обеспечения нормальной работы ДВС. Если двигатель по каким-то причинам стал плохо работать, опытные автолюбители в первую очередь проверяют исправность именно регуляторов. В этой статье мы расскажем об основных автомобильных контроллерах, также вы сможете узнать, что такое датчик тахометра и зарядки АКБ и какие функции они выполняют.

Содержание

[ Раскрыть]

[ Скрыть]

Автомобильные датчики и их функции

Автомобильные датчики позволяют обеспечить нормальную работу основных узлов транспортного средства. Наиболее важные контроллеры выведены на приборной панели в автомобиле — благодаря им водителю представлена основная информация о состоянии агрегатов. Предлагаем более подробно ознакомиться с классификационными особенностями устройств.

Классификационные особенности

В зависимости от автомобиля, количество регуляторов может изменяться, поскольку ежегодно разработчики добавляют новые устройства в конструкции машин. Эти девайсы могут отличаться между собой в соответствии с техническими особенностями, использованием, а также назначению.

Все устройства могут быть классифицированы по своей работе, а также условиям использования:

  1. Регуляторы первого класса предназначены для обеспечения работоспособности и диагностики тормозов, а также рулевого управления.
  2. Контроллеры, относящиеся ко второму типу, позволяют контролировать состояние двигателя, коробки передач, ходовой части и шин.
  3. В третьему классу относятся девайсы, которые позволяют защитить основные функции авто, а также обеспечить комфортабельность его управления.

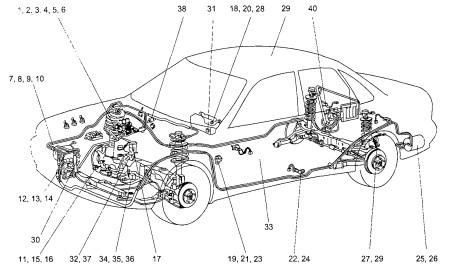

Потенциальное расположение датчиков в авто

Поскольку электроника сегодня развивается достаточно быстро, разработчики научились производить устройства, состоящие из долговечных и прочных материалов. Так что если сравнивать регуляторы, установленные на автомобили более десяти лет назад с теми, которые используются сегодня, то последние будут функционировать не только качественнее, но и намного дольше. Благодаря технологиям производителям удалось уменьшить габариты устройств, что, в свою очередь, актуально для машин, «напичканных» электроникой и гаджетами.

Что касается непосредственно конструкции, то здесь все устройства могут быть разделены на два класса:

  1. Девайсы интегрального типа с интеллектуальными особенностями — они позволяют снизить нагрузку на ЭБУ. Одна электроцепь, состоящая из гибких линий связи, может включать в себя несколько различных девайсов. Следует отметить, что такие девайсы позволяют обрабатывать импульсы с минимальной интенсивностью.
  2. Устройства оптико-волоконного типа характеризуются достаточно большой чувствительностью к высокому давлению, а также негативному воздействию внешней среды, к примеру, загрязнениями и влаге. В результате этого такие приборы имеют низкий ресурс эксплуатации, они в целом не так хорошо воспринимают помехи (автор видео — канал Автоэлектрика ВЧ).

Какие датчики влияют на запуск и обороты двигателя?

Теперь предлагаем ознакомиться с перечнем регуляторов, обеспечивающих нормальную работу двигателя внутреннего сгорания:

  1. Контроллер массового расхода воздуха используется для контроля объема воздушного потока, поступающего во впускной тракт. Такие девайсы обычно достаточно надежны, а чаще всего они выходят из строя в результате воздействия влаги. Когда этот элемент выходит из строя, силовой агрегат авто будет работать менее устойчиво, он начнет троить, а расход горючего будет увеличен. Данный девайс монтируется во впускной тракт, сразу же за воздушным фильтрующим элементом.
  2. Кислородный регулятор или лямбда-зонд. Данный компонент применяется для контроля массовой доли кислорода, который выходит из выпускного коллектора. В частности, устройство осуществляет дозировку горючего, основываясь на том, какая в системе концентрация кислорода. Как правило, этот компонент устанавливается в системе выпуска отработавших газов.
  3. Следует отметить, что в системе регенерации отработавших газов не во всех, но в более современных транспортных средствах, могут использоваться электронные девайсы для контроля объема окиси азота. Обычно эти устройства располагаются в дросселе. Если это устройство будет забито грязью, количество циклов регенерации будет более высоким.
  4. Контроллер клапана EGR — это устройство используется для понижения концентрации вредных веществ в отработанных газах. Когда водитель резко жмет на педаль газа и машина ускоряется, механизм открывает клапан, в результате чего выхлопные газы передаются в камеры сгорания. Благодаря этому осуществляется полное сгорание углеводорода.
  5. Датчик Холла — используется на силовых агрегатах бензинового типа. Устройство монтируется на задней стороне распределительного вала и используется оно для замера угла опережения. В соответствии с полученной информацией, девайс осуществляет регулировку скорости передвижения поршней в цилиндрах.
  6. Для снятия показаний с педали газа применяется регулятор дроссельной заслонки. Данный прибор осуществляет регулировку функционирования дросселя, основываясь на температуре антифриза в системе охлаждения. Данный прибор монтируется непосредственно на дросселе и он связан с заслонкой. В некоторых авто используется прибор аварийного зажигания, благодаря применению которого отпадает необходимость использования датчика Холла.
  7. Датчик опережения зажигания. Это достаточно важный компонент в системе, как можно понять из названия, предназначение этого прибора заключается в обеспечении правильного зажигания. Обычно в машинах используется два типа контроллеров, а если они выходят из строя, то ДВС не получится запустить. Угол опережения зажигания изменяется в соответствии с показаниям, полученными от этого регулятора, а также от датчика детонации.
  8. ДПКВ или контроллер положения коленчатого вала. Этот компонент предназначен для своевременной подачи горючего, при этом рассчитывая дозировку, основываясь на информации о моменте впрыска, а также опережения зажигания. Устройство считывает данные с зубчатого вала, на котором несколько зубчиков должны отсутствовать, соответственно, он монтируется на нижней части бока цилиндров. Если данный прибор ломается, запуск двигателя будет невозможным (автор видео — канал Ремонт авто своими руками).

Основные регуляторы на приборной пели

Перечень основных устройств, которые выводят информацию на панели приборов, достаточно огромный — он может варьироваться в соответствии с моделью авто и его конструктивными особенностями. Рассмотрим основные девайсы, расположенные на приборке.

Тахометр

Этот регулятор предназначен для демонстрации на контрольном щитке информации о количестве оборотов коленчатого вала. В соответствии с информацией, полученной от датчика, устройство определяет число оборотов двигателя, таким образом предупреждая водителя, когда нужно переключиться на повышенную или пониженную передачу. Чтобы не допустить преждевременного износа элементов силового агрегата, не рекомендуется допускать попадание стрелки тахометра в красную зону.

Заряда аккумулятора

Датчик контроля заряда аккумулятора автомобиля также выводит информацию на приборную панель. В зависимости от конструктивных особенностей автомобиля, устройство может выводить информацию о разряде АКБ посредством цифрового датчика — на нем может демонстрироваться уровень заряда в вольтах. Но обычно в машинах на приборке выводится только световой индикатор, который загорается в случае разряда АКБ. Лампочка аккумулятора всегда должна появляться на щитке при включении зажигания и пропадать после того, как двигатель будет заведен.

Если индикатор продолжает гореть на запущенном моторе, причин тому может быть несколько:

  1. Разрядился сам аккумулятор, уровень его заряда критический, для нормальной эксплуатации авто АКБ нужно подзарядить.
  2. Низкое напряжение в бортовой сети обусловлено некорректной работой генератора. Возможно, этот узел работает неправильно в результате износа основных конструктивных элементов. Подробнее о признаках и причинах некорректной работы генераторного узла, а также о его ремонте в домашних условиях, вы можете прочитать в этой статье. Также следует отметить, что некорректна работа уза может быть обусловлена слабым натяжением ремешка.

АБС

Датчиков АБС может быть несколько каждый из них монтируется на отдельном колесе авто и является частью антиблокировочной системы. Предназначение устройства заключается в определении частоты вращения колес. Если один из регуляторов выходит из строя, на приборке появится соответствующий индикатор.

Видео «Диагностика датчика своими руками»

Подробное видео о том, как произвести диагностику датчика Холла с помощью тестера, представлено ниже (автор видео — канал Автоэлектрика ВЧ).

 Загрузка ...

Датчики температуры в автомобиле: общая информация. Как устроены температурные датчики: какие они бывают

Температурные датчики – элементы электрических цепей, изменяющие свое сопротивление в зависимости от температуры.

Классификация:
По принципу работы:
Термовыключатели – работают по принципу ключа – при изменении температуры происходит скачкообразное изменение сопротивления:
1. при достижении определённой температуры сопротивление падает с единицы практически до нуля – термовыключатели работающие на замыкание.
2. при достижении определённой температуры сопротивление возрастает с нуля до единицы – термовыключатели работающие на размыкание.
Терморезисторы – меняют свое сопротивление постепенно в зависимости от температуры.
- терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) ). С увеличением температуры их сопротивление уменьшается.
- терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) - позисторы). С увеличением температуры их сопротивление возрастает.

По выполняемой функции:
1. Датчики включения вентилятора.
2. Датчики на температурную стрелку.
3. Датчики на систему впрыска.

Термовыключатели
Термовыключатели устанавливаются на большом круге циркуляции, как правило, на радиаторе охлаждения, либо рядом с ним.
Термовыключатели делятся на два вида:
- включения аварийной индикации
- включения вентилятора охлаждения

Температурные датчики - важные детали системы управления двигателем, участвующие в экономии топлива и уменьшении вредных выбросов. Вместе с другими датчиками, температурные датчики передают электронному блоку управления двигателем (ЭБУ / ECU) данные, необходимые для управления впрыском топлива.

Существует несколько основных типов датчиков:
1. Датчики температуры охлаждающей жидкости. Их функция заключается в измерении температуры охлаждающей жидкости. Эти датчики устанавливаются в малом круге циркуляции охлаждающей жидкости и передают данные напрямую в ЭБУ. Диапазон измеряемых температур колеблется от -40 градусов до + 130 градусов.
2. Датчики температуры входящего воздуха. Устанавливаются на впускном тракте. Эти датчики измеряют температуру поступающего в двигатель воздуха, эти данные, в сочетании с данными, поступающими с датчика расхода воздуха, позволяют ЭБУ более точно рассчитывать массу поступившего в двигатель воздуха. Диапазон измеряемых температур колеблется от -40 градусов до + 120 градусов.
3. Датчики наружной температуры. Функция этих датчиков аналогична функции датчиков температуры входящего воздуха. Отличие заключается в месте установки. Они устанавливаются не во впускном тракте.

В основе конструкции температурного датчика лежит терморезистор – полупроводник, электрическое сопротивление, которого изменяется в зависимости от температуры. По типу изменения сопротивления от температуры выделяют два типа терморезисторов:
- терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) - термисторы).
- терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) - позисторы).

Терморезисторы с отрицательным температурным коэффициентом сопротивления:
Их сопротивление определяется по формуле:

Rt – сопротивление терморезистора
R25 – сопротивление терморезистора при 25 градусах
B – константа (зависит от свойств материала из которого изготовлен терморезистор)
T – температура терморезистора
Из формулы видно, что чем выше температура, тем меньше сопротивление терморезистора.

График изменения сопротивления позистора в зависимости от температуры:

Устройство автомобильного датчика температуры охлаждающей жидкости:

Connector – электрический разъем для присоединения датчика к электропроводке автомобиля.
Metal body – корпус датчика
Gasket – уплотняющая прокладка
Thermistor - термистор

При неисправности термодатчика нужно проверить состояние разъема и корпуса датчика, при наличии повреждений требуется заменить датчик на новый.

Причины поломки термодатчиков:
- механическое повреждение датчика
- перегрев датчика

Признаки выхода из строя термодатчика:
- повышенный расход топлива
- потеря мощности
- перегрев двигателя
- включение аварийной индикации на приборной панели
- затруднённый запуск двигателя
- увеличение токсичности выхлопных газов

Обслуживание:
Требуется проверять работу температурных датчиков каждые 25000км. В случае нарушения работы датчика его необходимо заменить на новый. В случае с датчиками температуры воздуха необходимо проводить регулярную очистку его от загрязнений, затрудняющих его работу.

Термодатчики охлаждающей жидкости затягиваются с усилием 30-50 Nm. Герметизирующую прокладку нельзя использовать повторно. Каждый раз при монтаже датчика требуется использовать новую прокладку.



Датчики двигателя

Электронная система автомобиля состоит из блоков управления и многочисленных датчиков, объединенных в единую сеть разветвленной паутиной проводки. Взаимодействие между элементами этой цепи осуществляется посредством электрических сигналов с определенными параметрами. Работа всех деталей характеризуется механической энергией. Преобразование механической энергии движения в электронные импульсы, с последующей передачей на ЭБУ – это задача датчиков.

Содержание статьи

Как работают датчики двигателя и как их проверять

Преобразовываются в импульсы параметры таких физических явлений, как:

  • Температура различных жидкостей, газов и агрегатов
  • Давление в различных средах и системах
  • Скорость, направление и количество валовых оборотов
  • Концентрация веществ во всевозможных смесях (жидкости и газов)
  • Количественные и объемные параметры воздушного потока
  • Относительное пространственное положение подвижных деталей
  • Вибрационные колебания и другие факторы

Допустим, нужно протестировать какой-то датчик. С ЭБУ он получает напряжение в 5В. Подключив диагностическое оборудование (автосканеры и мотортестеры) к проводам соединения датчика с блоком, можно видеть «картину» передаваемого сигнала. Сканеры позволяют оценить качество сигналов в общих чертах, к тому же, они не применимы к старым моделям автомобилей. Мотортестер же, дает точное понятие о мельчайших деталях, хотя требуется больше труда в его использовании.

Схема включения датчиков в электронную систему ЭБУ

Эффективное проведение диагностики двигателя, напрямую зависит от понимания особенностей включения его датчиков в электронную цепь системы.

Общий провод электрической цепи автомобиля («масса») объединяет кузов и мотор, и подключается к отрицательному электроду аккумулятора. Так вот, к этому проводу соединяется и блок, и датчик.

Если соединить датчик в произвольной точке этого провода (соответственно, другой конец соединить с ЭБУ), то в зону действия датчика попадает интервал общей сети, где одновременно с его слабым напряжением, проходят сигналы сильного напряжения (например, стеклоподъемников). Это создает большие помехи, приводя к искажению переданной информации.

Выход один – соединение прямо к выходу «массы» ЭБУ, который уже имеет соединение с «массой» кузова. Из всех датчиков провода входят в блок, там соединяются с «массой». Тем самым устраняются помехи на пути передачи сигнала.

Проводка датчиков, ответственных за наиболее точную информацию (к примеру, ДПДЗ), снабжена экраном, в виде фольговой оплетки, предназначенным дополнительно глушить возможные помехи.

Разновидности датчиков двигателя

Различие в основных принципах работы, дает нам право, классифицировать датчики следующим образом:

  1. Потенциометры или датчики положения

Конструкция состоит из резистивной дугообразной дорожки, с одной стороны соединенной с «массой», а другой получает питание. Если на этот выход подать напряжение 12В, то на противоположном выходе создается нулевое напряжение. Скользящий по дуге, ползунок снимает показания напряжения на всем участке. По мере прохождения от одного конца к другому, напряжение на нем меняется то 12В до 0. Эти изменения напряжения и есть сигналы, передаваемые в ЭБУ.

  1. Пьезоэлектрические
  2. Терморезистивные или температурные датчики. Это полупроводниковые резисторы, у которых изменение температуры, приводит к изменению напряжения в полупроводниках. Эти перепады фиксируются в ЭБУ, на основании чего регулируется работа систем.
  3. Термоанемометрические или датчики давления

Тестирование датчиков двигателя

Датчик положения дроссельной заслонки – яркий представитель потенциометрического типа устройства. Он вживлен в ось заслонки. Надавливая на педаль газа, водитель заставляет заслонки менять свое положение, полностью раскрываются. Изменения положения, ведут к изменению напряжения в ползунке датчика. Сведения об этом, немедленно передаются в ЭБУ, который начинает регуляцию топливной подачи форсункой.

Все изменения должны протекать плавно, без рывков и значительных скачков. Наиболее наглядно можно увидеть картину происходящего на осциллограмме. Подключается осциллограф, и анализируется график. Провалы, резкие скачки, «пилообразный» характер осциллограммы, свидетельствует о неисправности датчика. Простой вольтметр не в состоянии зафиксировать миллисекундные скачки напряжения. Мультиметром можно замерять предельные показания напряжения.

Проверку сканером осуществляют по стандартной схеме: подключают его к разъему, в «потоке данных» найти показания напряжения в этом датчике. Снимать все показания, медленно передвигая заслонки. По плавности нарастания ( без скачков и провалов) напряжения, можно судить об исправности датчика.

Исправность ДПДЗ проверяется, когда:

– получив оповещение об ошибке

– сбои двигателя – затрудненный запуск, нестабильные обороты

– повышенное расходование топлива, усиление детонации, перебойный характер работы мотора

– когда требуется настройка датчиков определенных фирм – производителей

Датчик ОЖ – резисторный прибор, где изменение температуры приводит к колебаниям его электрических характеристик (сопротивления и напряжения). Он устанавливается в просвете трубки ОС и погружен в ОЖ. С остыванием жидкости, увеличивается сопротивление прибора (100Ом при t= -44°С). ЭБУ подает стабилизационное напряжение, измеряет степень ее понижения – на прогретом двигателе его показатели низкие, холодный мотор выдает высокое напряжение. Так ЭБУ определяет текущую t ОЖ, необходимую во многих регуляционных процессах.

Обрыв или отход контакта, воспринимается ЭБУ в форме понижения температуры ОЖ. Это свидетельствует об увеличении доли горючего в смеси. Это действительно так – коррекция происходит в сторону увеличения содержания бензина в смеси.

Всякие механические повреждения или разомкнутая цепь, воспринимается ЭБУ в виде оповещения о повышение температуры ОЖ, что оборачивается уменьшением доли топлива в смеси, выдачей расшифровки « работа на обедненной смеси».

Признаки неисправности:

– индикатор не панели

– соответствующая ошибка и ее код

– повышение «аппетита» двигателя, токсичность выхлопов

– затрудненный запуск, самопроизвольная остановка

Перед началом диагностики, нужно «привести в норму» охлаждающую систему. Она должна быть заправлена, крышку следует открывать после остывания. Датчик утоплен в жидкости, соблюдена герметичность, чтобы избыток воздуха не создавал помехи . Сама ОЖ правильно разбавлена. Проверить работу вентилятора и термостата.

Самую удобную и точную проверку можно провести сканером Bosch KTS, имеющий большой выбор адаптеров и аппарат мультиплекора. Универсальный диагностический сканер способен тестировать 145 систем и 17000 блоков. Поддерживают протоколы ISO, SAE, OBD. Имеет функции:

– считка кодов и вывод расшифровки

– сброс памяти

– сброс интервалов ТО

– текущие параметры и их графики

– опознание блоков

– базовые опции

Кислородный датчик – лямбда зонд

Протокол OBD предписывает постоянное значение коэффициент λ=1, что соответствует стехиометрической концентрации топливной смеси. Это экономит горючее и снижает токсичность выбросов.

Датчик реагирует на давление кислорода в выхлопных газах. При определенных сбоях системы двигателя, когда кислород не в полном объеме расходуется при сгорании топлива, он поступает в выпускной коллектор. Тогда посылаются сигналы в ЭБУ, которые тот расшифровывает как обедненная смесь. Если в коллекторе нарушена герметичность, то к такому же результату приведет реакция датчика на, проникший туда, кислород.

Причиной искажения сигналов может стать и «отравление» датчика, вредными веществами (свинца и кремния) коллектора. Также, механические повреждения или плохое заземление.

Тестирование можно провести, все тем же, сканером Bosch KTS.

  • Соединить прибор через разъем
  • Прогреть датчик и двигатель, поднять обороты до 3 тыс
  • Проверить замкнутость цепи
  • Снять осциллограмму
  • Проанализировать ее



Когда датчик исправен, график плавно колеблется в интервале  4 – 19 Гц. А напряжение  0.15 – 0.4В – нижний предел, 0.5 – 0.8В верхний предел.

Ко всему вышеизложенному, остается добавить – важность корректного функционирования датчиков  двигателя, как и всех остальных, трудно переоценить. Без этого запускается цепной процесс разладов всех систем автомобиля.

Датчик коленвала

Датчик положения коленвала – один из важнейших частей в электронной системе управления двигателем. Датчик положения коленвала сообщает блоку управления когда необходимо произвести искру и подать топливо в нужный цилиндр. Во веря вращения коленвала и установленного на нем диска с зубьями, датчик реагирует на зубья, вращающиеся рядом с датчиком.Датчик коленчатого вала генерирует импульсы тока, которые считывает ЭБУ и решает в какой из поршней в каком цилиндре достиг верхней точки. Неисправный датчик коленвала перестает подавать сигналы блоку управления, это приводит к тому, что информации о положении поршней не поступает и двигатель глохнет.
Датчик устроен достаточно просто. Внутри он полностью заполнен компайндом, что делает его не пригодным к ремонту. Обычно датчик коленвала выходит из строя из-за реского скачка напряжения, происходит замыкание и нарушается сигнал импульсов, по которым ЭБУ считывает информацию. Со временем межвитковое замыкание нарастает и датчик выходит из строя.В первом случае двигатель будет работать с перебоями, а в дальнейшем попросту заглохнет. Бывают случаи, что двигатель работает до тех пор пока вы не заглушили машину, а после мотор уже не заведется.
Причин нестабильной работы датчика коленвала можем быть несколько:

1. Механическое повреждение датчика, что происходит крайне редко
2. Сломано одно из зубьев, по которым считывается информация
3. Не жесткая посадка шкива на коленвале, шкив расшатан, что на больших оборотах дает нестабильную работу двигателя
4. Проверьте свечи, если нет искры, а на катушке зажигания есть бортовое напряжение при включенном зажигании, датчик неисправен.
5. При врщении стартером коленвала, на форсунки подается напряжение +12В, если напряжения нет, датчик коленвала вышел из строя.
6. Датчик забит маслом и грязью – проведите визуальный осмотр.
7. Окислены клемы, необходимо их очистить и попытаться завести двигатель.
8. Обрыв провода – прозвоните проводку тестером.

Проверить датчик коленвала на работоспособность можно несколькими способами:

1. Проверить сопротивление, отсоеденив клему от датчика. У разных типов датчика оно отличается и должно быть в пределать 600-900ОМ. Сопротивление необходимо измерять при температуре 20-25 град.
2. Второй способ, открутить датчик и не снимая клемы подключить вольтметр к проводам, для этого проткните изоляцию тонкой иглой. Проведите металическим предметом возле датчика, если на вольтметре будет скачен напряжения, датчик исправен.



Автомобильные датчики: виды, назначение, особенности работы

Современный автомобиль — это сложное устройство, наделенное большим количеством опций. Для поддержки их функционирования и нужны датчики. При возникновении какой-либо неисправности датчик посылает сигнал электронным системам, через которые получает информацию владелец автомобиля. О том, какие существуют виды датчиков и каково назначение каждого из них, пойдет речь ниже.

Датчик массового расхода воздуха

Устройство дает возможность отследить наполнение цилиндров двигателя воздухом при определенном режиме работы силового агрегата, превышающем 1 секунду. Его чувствительным элементом является нить из платины, которая нагревается электротоком до определенной температуры. Увеличивающийся поток воздуха охлаждает нить, соответственно, увеличивается ток, который нагревает ее до прежнего уровня температуры. Таким образом, чем выше величина электротока — тем больший расход воздуха. С помощью преобразователя ток нагрева чувствительного элемента «трансформируется» в выходное напряжение постоянного электротока.

В процессе работы нить имеет свойство загрязняться. Для очистки ее рекомендуется прожигать током до температуры 1000°С (используется блок управления). Возможна также промывка средством WD-40. Образованную в результате пленку смывают спиртами.

Устройство контроля положения дроссельной заслонки

Прибор крепится на дроссельном блоке, фиксирует показатели при давлении на педаль акселератора. Нарушения в его функционировании проявляются в увеличении холостых оборотов, рывках даже при незначительной нагрузке.

Устройство контроля детонации

Крепится непосредственно на блоке силового агрегата, размещаясь между вторым и третьим цилиндрами. Различают такие типы приборов:

  •    •    резонансный — имеет цилиндрическую форму;

  •    •   ​ широкоплосный — плоской формы.

Устройство срабатывает по принципу зажигалки с пьезо-элементом — напряжение повышается от силы удара. Датчик отслеживает звуки в силовом агрегате, которые свидетельствуют от детонации. Если таковые имеются, зажигание срабатывает не сразу, а несколько позже.

При неисправности датчика мотор начинает работать медленнее, расход топлива повышается.

Устройство контроля давления масла

Это специальный датчик, который устанавливается в масляной системе. Он передает электросигналы, которые принимает лампа на панели приборов. При необходимости он может интегрироваться в систему управления силовым агрегатом. В этом случае при превышении нормы давления мотор отключается. Кроме того, на некоторых моделях авто могут устанавливаться устройства контроля температуры смазывающей жидкости, указатель давления.

Устройство контроля терморежима охлаждающей жидкости

Прибор монтируется между термостатом и головкой блока. Технически он являет собой резистор, сопротивление которого обратно пропорционально величине температуры (чем ниже терморежим — тем выше сопротивление). Датчик отличается высокой надежностью и выходит из строя достаточно редко. При неисправностях возникают трудности при запуске нагретого двигателя, повышается расход горючего.

Прибор контроля остатков кислорода

Устройство монтируют на приемную трубу глушителя. Оно определяет остаточный показатель кислорода в отработанной смеси газов. Чем меньше кислорода — тем топливная смесь считается. Благодаря данным устройства можно корректировать подачу горючего.

Устройство контроля положения коленвала

Устанавливается на шкиве данного узла. При изменении позиции особого диска на коленвале датчик подает электросигнал. По его данным можно установить время искры, подачи горючего.

Датчик фаз

Используется только на авто с шестнадцатиклапанным ДВС. Монтируется на головке блока рядом со шкивом впускного распредвала, на котором имеется диск с прорезью. Его прохождение в зоне действия контролирующего устройства происходит одновременно с открытием впускного клапана цилиндра № 1.

Регулятор уровня холостых оборотов

Устройство требуется для поддержания стабильности холостых оборотов. Монтируется на корпусе дроссельной заслонки. Благодаря ему поддерживается определенный уровень холостых оборотов в зависимости от температуры двигателя. При сбоях в его работе наблюдается неустойчивость холостых оборотов.

Автомобильные датчики и их функции

Автомобильные датчики и их функции могут показаться сложными, но это простой способ убедиться, что основные системы вашего автомобиля работают без сбоев. Эти датчики контролируют все, от уровня кислорода до расхода воздуха и температуры охлаждающей жидкости двигателя. Вот пять автомобильных датчиков и их функции, которые помогут вам лучше понять, как работает ваш двигатель.

Датчик кислорода (O2)

Вашему двигателю нужен кислород, но его избыток или недостаток может вызвать проблемы.Эти датчики измеряют уровень кислорода в выхлопных газах вашего автомобиля и сравнивают его с количеством кислорода в воздухе вокруг вашего автомобиля.

Определяет соотношение топлива и воздуха в вашем двигателе, которое называется соотношением топлива. Он используется компьютером двигателя, чтобы видеть, правильно ли дозируется топливо. Если это важное соотношение нарушено при слишком большом или слишком малом количестве топлива, ваша машина может работать не так эффективно. Это может вызвать проблемы с производительностью и привести к чрезмерному загрязнению.

Датчик массового расхода воздуха (MAF)

Этот датчик работает вместе с кислородным датчиком, чтобы убедиться, что ваш двигатель имеет правильное соотношение топлива. Пока датчик кислорода находится в выхлопной системе, датчик массового расхода воздуха расположен рядом с воздушным фильтром и отслеживает, сколько воздуха поступает в двигатель. Если ваш датчик массового расхода воздуха выходит из строя, вы можете заметить грубую работу на холостом ходу или глохнет, и может загореться индикатор проверки двигателя.

Датчик абсолютного давления в коллекторе (MAP)

Датчик абсолютного давления в коллекторе также измеряет воздух, поступающий в двигатель, но другим способом. В то время как датчик массового расхода воздуха измеряет расход воздуха, датчик MAP измеряет плотность воздуха.Эта информация используется компьютером вашего двигателя для регулировки количества топлива, используемого в процессе сгорания, и поддержания оптимального соотношения топлива и воздуха.

Датчик частоты вращения двигателя

Датчик частоты вращения коленчатого вала измеряет частоту вращения коленчатого вала в оборотах в минуту или об / мин. Это не то же самое, что измерение скорости автомобиля - это измеряется датчиком скорости автомобиля. Датчик частоты вращения двигателя показывает только частоту вращения двигателя и используется для контроля общей производительности автомобиля.Если он не работает должным образом, у вас могут быть проблемы со спидометром или функцией круиз-контроля.

Датчик температуры охлаждающей жидкости (CTS)

Как следует из названия, этот датчик отслеживает температуру охлаждающей жидкости вашего двигателя. Он использует эту информацию для регулирования других систем, которые помогают должным образом охлаждать ваш двигатель, например охлаждающего вентилятора. Если этот датчик неисправен, ваш двигатель может перегреться, что является серьезной проблемой. В этом случае загорится индикатор проверки двигателя, чтобы предупредить вас о том, что вам следует отремонтировать двигатель и воздержаться от вождения.

Это всего лишь несколько автомобильных датчиков и их функции, которые помогут вам лучше понять важнейшие компоненты, обеспечивающие бесперебойную работу вашего автомобиля. Полный список датчиков длинный, и все они работают вместе в фоновом режиме, чтобы обеспечить безопасную и эффективную работу вашего двигателя, чтобы вы могли заниматься своими повседневными делами.

Проверьте все реле, датчики и переключатели , доступные в NAPA в Интернете, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Чтобы получить дополнительную информацию о автомобильных датчиках и их функциях, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фотографии любезно предоставлены Flickr.

Николь Вакелин освещает автомобильную промышленность в качестве независимого журналиста для различных изданий. Ее работа включает в себя новости, подкасты, радио, письменные обзоры и видеообзоры. Ее можно найти в The Boston Globe, CarGurus, BestRide, US News and World Report и AAA, а также в блогах о стиле жизни, таких как Be Car Chic, The Other PTA и She Buys Cars.Она активна в социальных сетях, у нее много подписчиков как в Twitter, так и в Instagram, и в настоящее время она является вице-президентом Ассоциации автомобильной прессы Новой Англии.

Автомобильные датчики и их функции [26 наиболее распространенных датчиков] - Rx Mechanic

Автомобильные технологии - одна из наиболее развитых, и автомобили, которые у нас есть в настоящее время, обнажены в качестве доказательства. Результатом технологического развития автомобилестроения являются различные компоненты, которые позволяют упростить вождение и техническое обслуживание автомобиля.

Среди основных частей, которыми оснащены большинство автомобилей нового поколения, датчик автомобиля. Он играет решающую роль в автомобиле, уведомляя вас о проблеме в его системе. Это поможет вам сузить круг вопросов, в которых возникла проблема, и сэкономить время, когда дело доходит до ремонта и технического обслуживания вашего автомобиля.

Они также помогают контролировать различные аспекты, такие как потребление топлива и тепло. Для профессионала в автомобилестроении приятно, что датчики упростили общее владение автомобилями и управление ими.

В автомобилях используются различные типы датчиков, и вам, автолюбителю или механику, необходимо о них знать. Они встроены в движок, и каждый из них выполняет определенную функцию. С автомобилем, оснащенным датчиками, вы можете быть уверены в эффективности на дороге.

Давайте посмотрим на историю автомобильного датчика, чтобы дать этой важной части автомобиля оценку, которую они заслуживают в автомобилестроении и автомеханике.

История автомобильных датчиков

Автомобильные датчики появились когда-то после золотого века автомобилестроения, который многие эксперты относили к середине 50-х - началу 60-х годов.Это было в 1970-е годы, когда автомобилестроение обрело новую форму, черпая вдохновение из технологий того времени.

Компьютерные приложения в то время стали мейнстримом, и они использовались в нескольких секторах, таких как банковское дело и промышленность. Чтобы понять ситуацию, сложившуюся в то время, когда дело касалось автомобильных систем, нужно понимать, что они были механическими и электромеханическими, и автомобильные компоненты работали на этих принципах.

Не было централизации в обязанностях, которые выполняли автомобильные детали, хотя каждая из них имела свой вес для эффективной работы двигателя.Проблема с этой системой заключалась в том, что автомобильные детали быстро изнашивались, и затраты на техническое обслуживание и ремонт доходили до потолка. Исследования позволили внедрить в автомобиль компьютерные системы для обнаружения ошибок в автомобиле, чтобы облегчить обнаружение проблем с двигателем.

Появление компьютерных систем также послужило основой для модернизации двигателей, чтобы они соответствовали компьютерной системе. Подразделение поможет в координации систем транспортного средства. Это было примерно в середине 80-х, и на сцене появились первые датчики.

Ранние датчики были не так эффективны, хотя все равно выполняли свои обязанности. Дальнейшее технологическое развитие повысило их эффективность, и они стали широко использоваться в автомобилях, произведенных в 1990-х годах. На рубеже тысячелетий многие водители оценили роль датчиков, и автомобили начали выходить из производственных цехов с датчиками, уже встроенными в центральный процессор в двигатель.

Прямо сейчас они являются важным компонентом транспортных средств, и список автомобильных датчиков, который вы увидите позже в статье, познакомит вас с некоторыми из них.

Источник изображения: Автомобиль из Японии

Как работает автомобильный датчик?

Как механик, надеющийся на успешную практику в вашей мастерской, вы должны понимать, как работают автомобильные датчики. Как следует из названия, они работают как органы чувств и отправляют важную информацию в двигатель. Они обнаруживают изменения в стимулах, которые действуют как триггер, который включает их и запускает процесс передачи информации.

Хорошим примером является датчик давления в автомобиле. Датчик давления будет передавать некоторое напряжение в зависимости от давления, которое он регистрирует.Если уровни давления превышают определенный предел, он отправляет информацию на центральный процессор в двигателе через проводное соединение или средства беспроводной связи нового поколения. Двигатель, в свою очередь, уведомит вас с помощью сигнала тревоги или выключения светового индикатора на приборной панели.

Уведомление о любой неисправности требует вашего внимания и способствует своевременному обслуживанию вашего автомобиля. Другие автомобильные датчики работают таким же образом, а некоторые, например, датчики температуры, влияют на изменение во время нахождения на нем. Когда они обнаруживают значительное повышение или понижение температуры автомобиля, они отправляют информацию процессору, который передает параллельную команду для устранения проблемы.Кондиционер может включаться или выключаться, а воздухозаборники открываются или закрываются, чтобы отрегулировать температуру до необходимого уровня.

Различные типы датчиков

Любой серьезный энтузиаст автомобилей и автомобилестроения когда-либо задавался вопросом, сколько датчиков находится в машине? Чтобы ответить на этот вопрос, мы предлагаем список датчиков, которыми может оснащаться система вашего автомобиля.

1. Датчик температуры охлаждающей жидкости

Источник изображения: Amazon

Список автомобильных датчиков начинается с датчика температуры охлаждающей жидкости. Его также называют датчиком температуры охлаждающей жидкости двигателя (ECTS), и его функция заключается в измерении температуры охлаждающей жидкости или антифриза в системе охлаждения.

Этот компонент работает в тандеме с электрическим блоком управления автомобиля и дает вам представление о том, сколько тепла исходит от двигателя. Информация датчика поступает в блок управления, и если температура не на оптимальном уровне, блок инициирует изменения для исправления отклонения.

Некоторые изменения включают скорость впрыска топлива, угол опережения зажигания, а также включение и выключение электрического вентилятора.

2. Датчик температуры воздуха на впуске (IAT)

Датчик температуры воздуха на впуске является важным компонентом автомобиля, поскольку он помогает определять и контролировать температуру воздуха, поступающего в двигатель. Контролируемая температура помогает компьютерному блоку двигателя делать правильные измерения при балансировке топливовоздушной смеси.

Более холодный воздух обычно плотнее горячего воздуха, и для поддержания баланса смеси для эффективной работы транспортного средства потребуется больше топлива.Датчик обычно устанавливается на впускном коллекторе с открытым концом для определения температуры поступающего воздуха. Он отправляет эту информацию в компьютер двигателя, чтобы внести необходимые изменения в впрыск топлива для обеспечения баланса воздуха и топлива.

3. Датчик массового расхода воздуха

Датчик массового расхода воздуха - это еще один датчик воздуха, установленный в автомобиле. Датчик определяет массовый расход воздуха, поступающего в двигатель. Он принимает во внимание давление и температуру, две переменные, на которые блок управления двигателем обращает внимание при впрыске топлива.

Есть два типа датчиков массового расхода воздуха; горячая проволока и лопаточный счетчик. Оба они имеют в своей конструкции датчик температуры воздуха на впуске, в основном для автомобилей, выпущенных после 1996 года.

Датчик массового расхода воздуха работает точно в паре с кислородным датчиком - еще один датчик, который мы рассмотрим.

4. Датчик абсолютного давления в коллекторе

Источник изображения: Amazon

Датчик абсолютного давления в коллекторе обычно используется в двигателях внутреннего сгорания и дает информацию о давлении вакуума в двигателе.Информация поступает в блок управления двигателем и помогает рассчитать плотность воздуха. Расчеты дают четкое представление о датчике массового расхода воздуха.

Короче говоря, датчик абсолютного давления в коллекторе работает так же, как датчик массового расхода воздуха, если смотреть на результат, чтобы определить массовый расход воздуха. Скорость, определенная в результате расчетов, помогает блоку управления подобрать идеальное соотношение впрыскиваемого топлива, которое уравновешивает топливовоздушную смесь.

5. Кислородные датчики

Кислородные датчики были опорой в промышленной сфере на протяжении почти пяти десятилетий. Гюнтер Бауман. Эти датчики помогают определять пропорциональное содержание кислорода в жидкости или газе.

Датчик кислорода расположен в системе выбросов и контролирует выбросы. Результат - высочайшая производительность, а также регулируемый выброс газов. Это пригодится в настоящее время, когда несколько лоббистских групп настаивают на уменьшении загрязнения от автомобилей.

Эти датчики начали применяться в автомобилестроении после 1980-х годов. В большинстве автомобилей есть по крайней мере одно устройство обнаружения кислорода, а в новых моделях для повышения эффективности их насчитывается до четырех.

6. Датчики детонации

Детонация - одна из распространенных проблем в двигателях с впрыском. Это происходит из-за неправильного сгорания топливовоздушной смеси, и вы заметите стук при включении зажигания. Это некоторые из датчиков, используемых в дизельных двигателях, но вы также можете найти их в транспортных средствах с бензиновым двигателем.

Датчики детонации регистрируют вибрации, возникающие в результате «детонации» из-за неполного сгорания. Он посылает сигналы вибрации процессору на двигателе, который, в свою очередь, исправляет аномалии, чтобы обеспечить эффективное сжигание воздушно-топливной смеси.

7. Датчики коленчатого вала

Датчик коленчатого вала также идет рядом с датчиком кривошипа; Это электрический компонент, присутствующий как в дизельных, так и в бензиновых двигателях. Этот датчик контролирует положение и скорость вращения коленчатого вала, который является важной частью автомобиля.

Блок управления двигателем использует информацию от датчика для управления различными параметрами двигателя, такими как впрыск топлива и момент зажигания. Он работает вместе с датчиком распределительного вала для повышения общей эффективности автомобиля.

8. Датчик распределительного вала

Как было сказано ранее, датчик распределительного вала, также известный как датчик положения распределительного вала, работает вместе с датчиком коленчатого вала для определения точного положения коленчатого вала. Электрические сигналы от обоих датчиков поступают в систему управления двигателем и помогают контролировать различные параметры для обеспечения плавности хода.

В случае отклонения от нормы, когда дело касается положения и скорости вращения распределительного вала, датчик отправляет сигналы на центральный процессор.В большинстве случаев процессор передает сообщения на панель управления, чтобы уведомить вас об аномалии.

Датчики распредвала и коленчатого вала необходимы для технического обслуживания, поскольку они предотвращают дальнейшую нагрузку на неправильно установленный коленчатый вал.

Проблема датчика распредвала или коленчатого вала может проявляться в выбросе белого дыма от двигателя.

9. Датчики температуры топлива

Значительная часть движения автомобиля зависит от впрыска топлива; следовательно, это занятие, которое всегда должно быть идеальным.Несколько датчиков предназначены для впрыска топлива в двигателях внутреннего сгорания, один из которых является датчиком температуры топлива.

Датчик температуры топлива определяет температуру топлива в соответствии с его названием. Основное внимание уделяется плотности топлива, поскольку горячее топливо менее плотное, чем холодное. Разница в значениях плотности влияет на количество впрыскиваемого топлива.

Этот датчик помогает регулировать потребление топлива, что впоследствии контролирует выбросы и расход.

Чтение: Загорается индикатор низкого уровня топлива при заполнении бака Причины и способы устранения

10.Датчик давления в топливном баке

Еще один датчик, который фокусируется на топливе, - это датчик давления в топливном баке. Он является частью топливного бака, и вы найдете его встроенным в верхнюю или боковую часть топливного бака. Это важный компонент системы контроля выбросов парниковых газов, предотвращающий попадание паров из бензобака в атмосферу.

Датчик регистрирует давление в топливном баке, что помогает обнаруживать утечки. В случае утечки произойдет изменение давления, и датчик передает сигналы на главный блок обработки в двигателе. Это действие включает индикатор проверки двигателя, чтобы вы могли выполнить необходимые проверки, чтобы добраться до корня проблемы.

11. Датчик напряжения

Датчик напряжения - еще один распространенный датчик, который вы найдете в транспортных средствах. Этот компонент управляет скоростью автомобиля, особенно холостым ходом. Это помогает при увеличении или уменьшении скорости и гарантирует, что изменение этой переменной происходит по мере необходимости.

12. Датчик NOx

Датчики NOx являются важными датчиками, когда речь идет о контроле выбросов и охране окружающей среды.Датчики представляют собой высокотемпературные электрические устройства, которые помогают обнаруживать многие формы оксидов азота.

По-прежнему ведутся многочисленные исследования по разработке датчиков NOx, которые помогут ограничить выбросы оксидов азота в окружающую среду. Эти соединения имеют множество негативных эффектов, таких как смог, кислотные дожди, а также осложнения для здоровья.

Датчики определяют количество соединений, выходящих через выхлопные газы. Если уровни высоки, система управления инициирует процессы по сокращению выбросов этих газов.

13. Датчик температуры выхлопных газов

Датчик температуры выхлопных газов используется как в бензиновых, так и в дизельных двигателях и выполняет разные функции в каждом из них. Технология датчиков выхлопных газов является одной из самых передовых в области контроля выбросов, и большинство автомобилей нового поколения оснащены этими компонентами.

В бензиновых двигателях этот датчик предотвращает работу таких элементов автомобиля, как турбокомпрессор и каталитический нейтрализатор. Если датчик отмечает высокие температуры в этих компонентах, он передает электрический сигнал блоку управления двигателем, чтобы снизить температуру, в основном за счет снижения давления.

В дизельных двигателях датчик температуры выхлопных газов считывает тепло сажевого фильтра. В этом случае это помогает определить, являются ли условия идеальными для самоочистки фильтра.

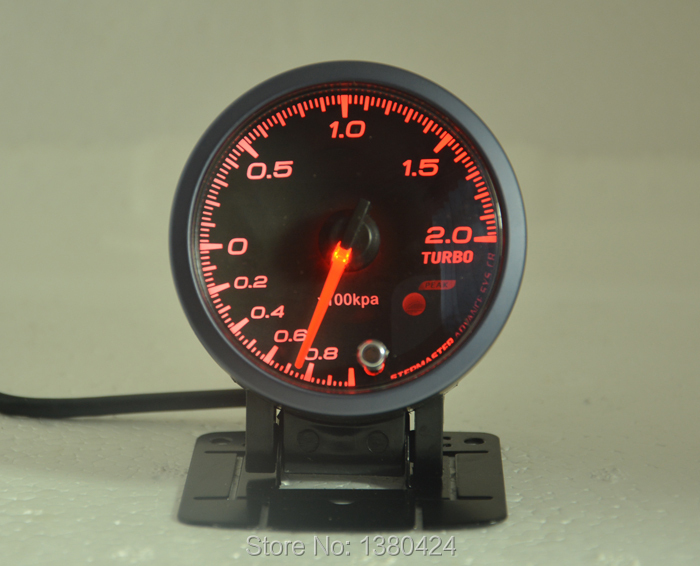

14. Датчики давления наддува

Эти элементы двигателя используются в основном в автомобилях с турбонаддувом и предоставляют информацию о давлении воздуха и соотношении воздух / топливо. Эта информация важна, когда речь идет о регулировании характеристик двигателя и улучшении общих характеристик автомобиля.

Они также регулируют уровень наддува во впускной камере двигателей с наддувом или двигателей с турбонаддувом. Эта часть измеряет абсолютное давление и плотность воздуха перед дроссельной заслонкой и отправляет сигналы в систему управления. Используя полученные сигналы, блок управления может регулировать количество топлива для лучшего сгорания топливовоздушной смеси.

15. Датчик положения дроссельной заслонки

Обычно на корпусе дроссельной заслонки устанавливается датчик положения дроссельной заслонки. Он контролирует, насколько далеко открывается дроссельная заслонка - явление, определяемое тем, насколько сильно вы нажимаете на педаль акселератора. Положение дроссельной заслонки влияет на поступление воздуха в коллектор двигателя и в некотором смысле действует аналогично клапану.

Датчик проверяет положение дроссельной заслонки и скорость ее открытия и закрытия. Как и любой датчик, он посылает напряжение в компьютерную систему двигателя, которая определяет скорость впрыска топлива, чтобы сбалансировать соотношение воздуха и топлива.

16. Датчик скорости автомобиля

Еще одним из многих типов датчиков, используемых в автомобилях, является датчик скорости автомобиля. Он измеряет скорость вращения колес, ориентируясь на мощность трансмиссии, и передает сообщение в компьютер двигателя автомобиля.Используя информацию о скорости колес, блок управления регулирует параметры, связанные со скоростью автомобиля. К переменным относятся, среди прочего, момент зажигания, воздухозаборник и соотношение воздух-топливо.

17. Датчик воды в топливе

Одна из проблем, с которыми вы можете столкнуться в своем автомобиле, - это загрязненное топливо. Есть несколько загрязнителей, и наиболее распространенным из них является вода. Ваш автомобиль не может работать на воде в качестве топлива, и вы можете заметить такие характерные признаки, как плохое ускорение, проблемы с зажиганием и детонация.

Датчик воды в топливе (WiF) - это устройство, определяющее наличие воды в топливном баке. Датчик определяет уровень воды в баке по разнице электропроводности бензина или дизельного топлива и воды. Если есть избыток воды, датчик передает данные в ЭБУ, а затем на приборную панель, что заметно по сигнальной лампочке при уведомлении.

18. Датчик давления в шинах

Давление в шинах является важным элементом, когда дело доходит до плавной и безопасной езды.Когда давление в шинах снижается, это влияет на ходовые качества вашего автомобиля, а в экстремальных условиях может привести к аварии.

Чтобы помочь отслеживать эту переменную, влияющую на шины, у нас есть датчики давления в шинах, расположенные в кармане, образованном колесом и шиной. Он измеряет давление воздуха в шинах и передает значения по низкочастотному радио. Адресатом сигналов является либо ЭБУ, либо приборная панель, где показания выражаются в фунтах на квадратный дюйм (psi).

19. Датчик крутящего момента

Датчик крутящего момента, также известный как датчик крутящего момента, измеряет и записывает динамический крутящий момент. Измерение динамического крутящего момента затруднено, и этот датчик преодолевает трудности, используя магнитный домен для кондиционирования вращающегося вала.

Магнитные свойства домена меняются в зависимости от крутящего момента, и бесконтактные датчики могут измерять эту переменную. Эти магнитоупругие датчики входят в стандартную комплектацию гоночных автомобилей, типичных автомобилей и самолетов.

Как механику или автовладельцу, вы должны знать, что существует два типа этого датчика; роторные и реактивные. Они измеряют соответственно динамический и статический крутящий момент.

20. Датчик температуры трансмиссионной жидкости

Трансмиссионная жидкость является важнейшим элементом системы трансмиссии автомобиля. Это помогает при торможении, рулевом управлении, а также в смазке частей этой системы. Трансмиссионная жидкость имеет высокую температуру кипения и при чрезмерном нагревании может привести к отказу трансмиссионной системы.Отказ может привести к плохому рулевому управлению и торможению, замедленной реакции, а иногда и к появлению запаха гари.

Датчик температуры трансмиссионной жидкости поможет вам в определении нагрева трансмиссионной жидкости. Он передает собранные данные на панель управления, побуждая вас действовать, чтобы исправить проблему.

21. Датчик уровня масла

Масло - незаменимое средство для идеального движения вашего автомобиля. Он помогает в смазке, и вам нужно регулярно проверять ее уровень. Идеальный способ следить за лимитом масла в вашем автомобиле - это датчик уровня масла.

Датчик применяет свойства магнетизма, когда намагниченный герметик перемещается вверх и вниз по трубке масляной камеры. Геркон магнитного действия выключает переключатель при изменении уровня масла. Следовательно, переключатель замкнет цепь, ведущую к уведомлению о неисправности на вашей приборной панели.

22. Датчик уровня топлива

Датчик уровня топлива играет роль в определении количества топлива в баке в любой конкретный момент времени. Он дает подсказку о заправках, сливе и оставшемся объеме топлива.

Датчики уровня топлива широко используются в управлении автопарком, где вы можете подключить их к GPS. Здесь вы можете следить за использованием топлива, заправками и помогать вам узнать, есть ли кража топлива.

23. Датчики подушек безопасности

Подушки безопасности являются важными деталями автомобиля, когда речь идет о поддержании безопасности. Во время удара они раскрывают и смягчают пассажиров, предотвращая травмы. Датчик подушки безопасности является ключевым элементом в технологии подушек безопасности и играет роль акселерометров, обнаруживая замедление автомобиля.

Он собирает эту информацию и отправляет ее в блок управления подушек безопасности, который активирует подушку безопасности в случае удара.

24. Датчик давления тормозной жидкости

Датчик давления тормозной жидкости является частью тормозной системы автомобиля и помогает определять давление тормозной жидкости. Тормозная жидкость идеально работает при определенных уровнях давления, и небольшое отклонение может повлиять на ее работу.

Отклонение давления указывает на проблему в системе, такую ​​как некачественная тормозная жидкость или утечки.У датчика есть порт, который измеряет давление, и когда оно падает, он отправляет сообщение в виде электрического напряжения на вашу приборную панель.

25. Датчики ABS

Датчик ABS, также известный как датчик скорости вращения колес, регистрирует скорость колес и отправляет информацию в ЭБУ. Колеса могут отличаться по скорости, и датчик регистрирует любые отличия от нормальной.

Датчик напоминает зубчатое кольцо с намоткой, магнит для захвата и передачи в блок управления двигателем.Сообщение, отправленное на блок управления, помогает предотвратить блокировку тормозов колес во время движения.

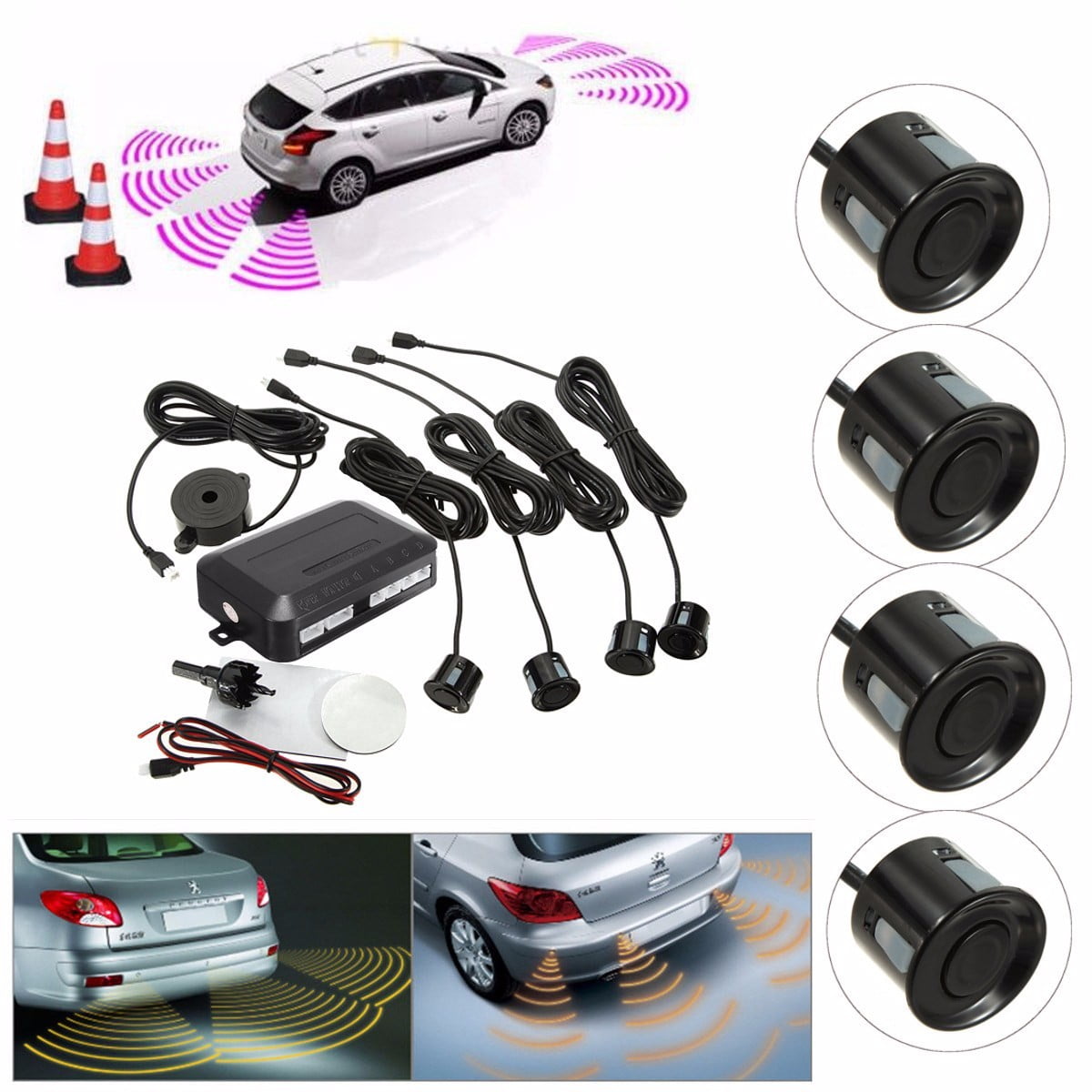

26. Датчик парковки автомобиля

Датчики парковки помогают при парковке, обнаруживая препятствия и уведомляя водителя о своем присутствии. Датчики используют либо ультразвуковые системы, либо электромагнитные свойства, чтобы предупреждать вас о препятствиях, особенно при парковке задним ходом.

Датчик выдает импульсы, а система управления измеряет их обратную интенсивность, чтобы приблизительно определить расстояние до препятствий.Если он расположен слишком близко, сигнализация датчика срабатывает быстрее в качестве предупреждения.

Электромагнитные датчики парковки полагаются на движение, при котором их сигнализация срабатывает при приближении к шлагбауму, если вы останавливаетесь, интенсивность звуков уменьшается.

Как найти неисправность в автомобиле и устранить неисправность? Сделайте сканирование OBD. (YouTube)

Заключительные слова

Выше представлены различные типы автомобильных датчиков, о которых вам необходимо знать как владельцу автомобиля или специалисту по ремонту автомобилей. Они являются важными системами в автомобиле и помогают уведомить вас об аномалиях в системах автомобиля, требующих внимания.

Вы можете установить столько, сколько хотите, при условии, что вы уверены в их актуальности с точки зрения эффективности вашего автомобиля. С помощью простого набора инструментов механика вы можете установить системы самостоятельно. Убедитесь, что они работают нормально, чтобы вы не пропустили предупреждающие знаки о любых повреждениях вашего автомобиля.

15 типов автомобильных датчиков, которые могут быть в вашем автомобиле

Источник: http://image-sensors-world.blogspot.com

Все автомобили, выпускаемые сегодня, оснащены различными датчиками транспортных средств.

Автомобильные датчики отслеживают практически все, что происходит в автомобиле и за его пределами, позволяя бортовым компьютерам принимать решения. Решения помогают:

  • Улучшить работу двигателя
  • Уменьшить выбросы
  • Обеспечьте удобство
  • Повышение комфорта вождения
  • Повышение безопасности и множество других преимуществ.

Технологии автомобильных датчиков постоянно меняются.

С развитием нано-электромеханических систем, NEMS, для усовершенствованных систем помощи водителю (ADAS), адаптивного круиз-контроля (ACC) и других систем, автомобили становятся безопаснее и удобнее в управлении.

Мы составили список из 15 наиболее распространенных и важных типов автомобильных датчиков, используемых в современных автомобилях.

Источник: http://www.joopzy.com

1. Автомобильные радарные датчики

Возможность улучшить управляемость и безопасность современных автомобилей просто потрясающая.

Приложения автомобильных радаров включают, среди прочего, предупреждение или смягчение последствий столкновений, как средства помощи при парковке и помощи при смене полосы движения.

По сравнению с визуальными датчиками радарные технологии предлагают гораздо больше информации, что означает более высокое разрешение.

На датчики радара

также не влияют погодные условия, что делает их более надежными, чем другие варианты.

Автомобильные радарные датчики являются частью усовершенствованных систем помощи водителю, ADA или адаптивных систем круиз-контроля, ACC, современных автомобилей. В автономных транспортных средствах эти датчики обнаруживают объекты, чтобы избежать столкновений.

Источник: http://navya.tech

2. Автомобильные лидарные датчики

LiDAR - это аббревиатура от Light Detection and Ranging.

Это сенсорная технология, которая все чаще используется в автомобилях, особенно в автономных автомобилях.

Автомобильные датчики лидара используют вращающийся луч лазерного света. Используя свет, который отражается от предметов и препятствий, транспортное средство может обнаруживать предметы в пределах области вокруг него.

Датчики

Lidar используются в обычных транспортных средствах для повышения безопасности с помощью таких систем, как антиблокировочная тормозная система (ABS).

Большинство автоматизированных датчиков MEMS, используемых в адаптивном круиз-контроле (ACC) и системе экстренного торможения, а также при смене полосы движения, используют эту технологию.

Информация о

, полученная от датчиков Lidar, может быть объединена с сигналами датчиков радара, чтобы обеспечить лучшее представление об окружающей среде транспортного средства.

Источник: http://www.bazaargadgets.com

3. Автомобильные датчики кислорода

Среди различных типов датчиков, используемых в автомобилях, есть датчик кислорода.

Они измеряют уровень газообразного кислорода в выхлопной системе автомобиля.

Используя значения пропорций, передаваемые датчиком, автомобильный компьютер вычисляет количество топлива и воздуха, необходимое для достижения «идеального соотношения» для эффективного сгорания.

Помимо обеспечения надлежащей работы двигателя, кислородный датчик также обеспечивает оптимальную работу каталитического нейтрализатора, тем самым контролируя выбросы.

Датчик кислорода выдает напряжение, которое зависит от разницы в количестве кислорода в выхлопных газах и атмосфере.

Низкое напряжение около 200 милливольт указывает на бедную смесь, в то время как скачок напряжения примерно до 800 милливольт показывает, что топливо горит богатым.

Напряжение посередине между высоким и низким значениями означает оптимальное соотношение топлива и воздуха.

Источник: http://alexnld.com

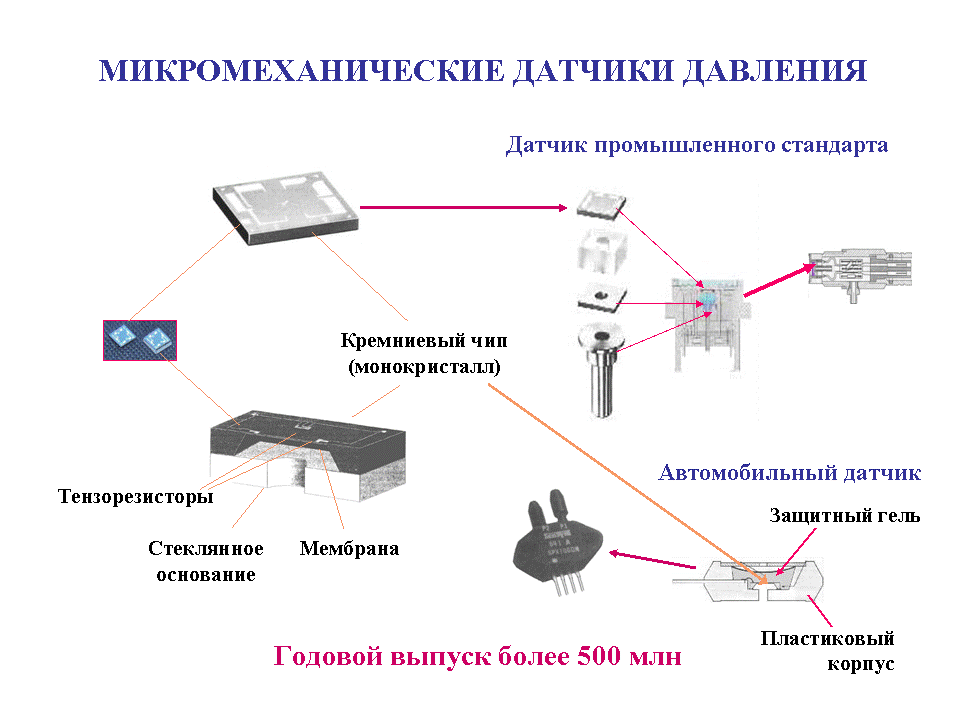

4. Автомобильные датчики давления

Эти датчики измеряют давление и преобразуют его в сигнал напряжения.

Затем электрическое напряжение изменяется в соответствии с изменениями давления.

Используя электрические сигналы, компьютер управляет исполнительными механизмами и другими системами.

Применения датчиков давления в автомобилях варьируются от тормозных систем, систем закрывания окон и дверей, выхлопных газов до систем двигателя и рулевого управления.

Другие применения датчиков давления, используемых в автомобилях, включают определение давления на педали для усиления тормозного усилия, на выхлопе для обеспечения чистоты выхлопного фильтра и оптимальной работы каталитического нейтрализатора, а также в электрических дверях для обнаружения препятствий, таких как рука, застрявшая в закрывающейся двери.

Датчики также используются для обнаружения ударов в системах срабатывания подушек безопасности.

Датчики давления проверяют давление критических жидкостей и газов. К ним относятся давление моторного масла, трансмиссионного и гидравлического масла, охлаждающей жидкости и топливопровода.

Но одно из наиболее важных применений этих датчиков - это оптимизация топливной смеси, чтобы она соответствовала давлению воздуха.

Датчик для этой цели называется датчиком абсолютного давления в коллекторе, MAP, датчиком.Он помогает определить необходимое количество воздуха для оптимальной и плавной работы двигателя.

Источник: http://jdshipgroup.com

5. Автомобильные ультразвуковые датчики

Они в основном используются в качестве помощи при парковке, помогая безопасно и удобно припарковать автомобиль.

Ультразвуковые датчики работают путем излучения высокочастотных звуковых импульсов.

Они отражаются объектами рядом с автомобилем. Компьютер использует время, необходимое для отражения импульсов, для вычисления расстояния между автомобилем и объектом.

Это помогает определить наиболее безопасное расстояние для парковки.

Уровни частот звука, производимого автомобильными ультразвуковыми датчиками, намного превышают диапазон слышимости человеческого уха.

Это означает, что звук остается неслышным и может быть обнаружен только датчиком и его компьютером. История этих датчиков долгая.

Ультразвуковой датчик в современных автомобилях, который изначально использовался для безопасной парковки, был усовершенствован, чтобы помочь автомобилям парковаться автоматически.

Источник: http://www.1aauto.com

6. Автомобильные датчики температуры

Автомобили оснащены датчиками температуры различных типов.

Они могут быть контактными или бесконтактными в зависимости от приложения.

Хотя датчиков температуры в автомобилях много и они разнообразны, два типа отличаются от остальных тем, что они необходимы для работы двигателя. Это датчики температуры топлива и воздуха.

Датчик температуры топлива в автомобиле отслеживает, насколько горячее или холодное топливо, поступающее в двигатель.

Горячее топливо сгорает быстрее, а значит, более эффективный двигатель.

Холодное топливо более плотное и не так эффективно сгорает.

Датчик температуры воздуха на впуске, IAT, измеряет температуру воздуха, поступающего в двигатель.

ЭБУ двигателя использует информацию для определения плотности воздуха и расчета необходимой топливовоздушной смеси.

Сперс: http://www.matweb.com

7. Автомобильные датчики приближения

Датчики приближения к транспортным средствам относятся к числу датчиков, используемых в автомобилях для обеспечения безопасности.

Предупреждают водителя, когда машина собирается удариться о стену, бордюр или какой-либо предмет.

В отличие от описанных здесь звуковых датчиков, которые посылают звуковые волны, датчики приближения, о которых мы говорим здесь, излучают электромагнитные волны.

Датчики передают сигналы, производимые волнами, на компьютер, который затем отображает область вблизи автомобиля.

Вы найдете датчики приближения как на переднем, так и на заднем бампере автомобиля.

Помогают избежать столкновений с преградами и предметами при движении автомобиля вперед.При движении задним ходом датчики помогают водителю избежать столкновения с предметами, которые не видны в боковое зеркало s.

Источник: http://keyless-go.en.ec21.com

8. Автомобильные датчики дождя

Как следует из названия, датчики дождя - это всего лишь устройства, которые обнаруживают дождь.

Эти датчики посылают сигналы в ЭБУ, когда капли дождя падают на лобовое стекло.

После этого компьютер автоматически включает дворники.

Поскольку все происходит без участия водителя, датчики дождя - это устройства безопасности, которые гарантируют, что водитель может видеть впереди даже при резких изменениях погоды.

Большинство автомобильных датчиков дождя используют для работы полное внутреннее отражение.

Луч инфракрасного света постоянно падает на лобовое стекло под углом 45 °.

Датчик отслеживает интенсивность отраженного света. Когда лобовое стекло намокает, количество отраженного света уменьшается. Это отправляет сигнал компьютеру.

Источник: http://automotive–parts.com

9. Автомобильные датчики тока

В транспортных средствах системы электропитания используются практически для каждой операции, от запуска двигателя, работы различных вспомогательных устройств до работы различных исполнительных механизмов.

Для оптимизации систем используются электрические датчики.

Они измеряют ток, протекающий через электрические пути и устройства, отправляя сигналы на компьютер, который затем предотвращает потерю мощности или сбой.

В автомобильных датчиках тока используются разные технологии.

Это могут быть прямые или косвенные датчики, каждый из которых имеет свои преимущества и недостатки при использовании для различных приложений.

Это устройства, которые контролируют мощность и состояние аккумулятора и известны как датчики автомобильного аккумулятора.

Датчики на эффекте Холла - одно из наиболее распространенных устройств измерения тока, используемых в автомобилях.

Источник: http://www.furiouscaraccessories.co.uk

10. Автомобильные датчики изображения

Эти датчики используются в автомобилях с передовыми системами, такими как расширенная система помощи водителю (ADAS), помощь при выезде с полосы движения, адаптивная круиз-контроль ((ACC), слепые зоны и возможности выезда с полосы движения среди прочего умные системы.

Датчики изображения делают реальные изображения сцен вокруг транспортного средства, что позволяет водителю контролировать окружающую обстановку с большей точностью.

Эти датчики все чаще находят применение в обычных автомобилях. Но в ближайшие годы автономные автомобили также получат наибольшую выгоду.

Источник: http://www. furiouscaraccessories.co.uk

11. Автомобильные датчики скорости

Датчики скорости автомобиля помогают соответствующим ЭБУ вычислять различные функции для обеспечения надлежащей работы автомобиля.

К ним относятся определение переключения передач, правильное соотношение топливовоздушной смеси и определение времени различных операций в двигателе.

Датчики скорости в автомобилях можно найти в приводных валах, где они определяют скорость вращения, а также положение.

В автомобилях с функцией помощи при антиблокировочной тормозной системе датчики скорости расположены на каждом колесе для измерения скорости вращения.

Компьютер использует эти сигналы для управления тормозной системой, предотвращающей занос и другие проблемы безопасности. Примеры датчиков этой категории включают датчики частоты вращения коленчатого вала и колеса.

Источник: http: // www.ebay.com

12. Автомобильные датчики парковки

В современном автомобиле используются различные технологии парковки, чтобы сделать задачу простой и безопасной.

Датчики парковки могут быть акустическими сигналами, электромагнитными волнами или даже реальными изображениями.

Акустические датчики парковки - это ультразвуковые устройства, которые используют звук, отраженный объектами, для обнаружения препятствий.

Электромагнитные датчики парковки - это радарные устройства, которые используют импульсы, отражающиеся от объектов, для обнаружения того, что находится поблизости от транспортного средства.

Датчики изображений - это камеры, которые помогают делать снимки местности рядом с транспортным средством. Их можно использовать как в обычных, так и в автономных автомобилях.

Источник: http://www.geeker.co.nz

13. Автомобильные датчики влажности

Автомобильные датчики влажности обычно объединяют в одном устройстве два разных датчика: один для измерения уровня влажности, а другой - температуры.

Значения двух измерений отправляются в компьютер климат-контроля, который затем активирует автоматический HVAC для регулирования салона автомобиля.

Датчики влажности помогают поддерживать комфорт в салоне автомобиля, регулируя уровень влажности.

Они также предотвращают запотевание окон, постоянно контролируя количество влаги в автомобиле, а также температуру окон.

Источник: http://www.ebay.com

14. Автомобильные резервные датчики

Резервные датчики - это, по сути, датчики приближения, которые сканируют только заднюю часть автомобиля .

Обычно эти датчики устанавливаются на бампере и помогают обнаруживать препятствия при парковке.

Большинство резервных датчиков - это звуковые устройства. Это означает, что они используют звук, который отражается от предметов, чтобы создать картину задней части.

Установочные комплекты резервных датчиков обычно состоят из самого датчика, блока управления и часто дисплея для отображения области сканирования.

Используя дисплей, водитель может безопасно двигаться задним ходом, не полагаясь на боковые зеркала заднего вида, особенно при парковке автомобиля.

Источник: http://www.plusbuyer.com

15.Автомобильные датчики заднего хода

Обычно устанавливаются на задней части автомобиля.

Датчики заднего хода помогают предупреждать водителя об объектах позади автомобиля, повышая безопасность при движении задним ходом.

Большинство этих датчиков излучают звуковые волны, а некоторые являются датчиками изображения.

Датчики обратного направления, использующие звуковые лучи, посылают на компьютер сигналы отраженных волн, а также изменения в спектре волн. Компьютер анализирует информацию и определяет расстояние и размер объектов позади автомобиля.

Заключение

В современных автомобилях используется множество различных сенсорных устройств, каждый из которых служит полезной цели.

Их количество тоже продолжает расти. А с изобретением микроэлектромеханических систем, MEMS, автомобильная сенсорная технология стала еще лучше и сложнее.

Автомобиль ближайших лет, вероятно, будет иметь несколько сотен датчиков, передающих информацию на мощные блоки управления двигателем и делающих автомобили более эффективными и безопасными в управлении.

Различные типы автомобильных датчиков, используемых в автомобилях

В настоящее время проектирование современных автомобилей может осуществляться с использованием различных типов датчиков. Они встроены в двигатель автомобиля, чтобы распознавать и решать возможные проблемы, такие как ремонт, обслуживание и т. Д. Датчики, используемые в автомобилях, проверяют функционирование транспортного средст- ва. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Владелец транспортного средства не знает, сколько датчиков используется в его транспортных средствах. В мире существует несколько крупнейших сенсорных организаций, которые могут предложить клиентам инновационные решения.В современных автомобилях датчики используются для обнаружения, а также для реагирования на изменение условий внутри и снаружи автомобиля. Чтобы путешественники в автомобиле могли передвигаться эффективно и безопасно. Используя данные этих датчиков, мы можем повысить комфорт, эффективность и безопасность.

Типы датчиков, используемых в автомобилях

Автомобильные датчики - это интеллектуальные датчики, которые могут использоваться для контроля и обработки давления масла, температуры, уровня выбросов, уровней охлаждающей жидкости. и т. д. В автомобилях используются различные типы датчиков, но важно знать, как они работают.Чтобы понять, как работают эти датчики, здесь мы перечислили некоторые популярные датчики, используемые в автомобилях, которые включают следующее.


  • Датчик массового расхода воздуха
  • Датчик скорости двигателя
  • Датчик кислорода
  • Датчик искрового детонации
  • Датчик охлаждающей жидкости
  • Датчик абсолютного давления в коллекторе (MAF)
  • Датчик температуры топлива
  • Датчик напряжения
  • Датчик положения распредвала
  • Датчик положения дроссельной заслонки
  • Датчик скорости автомобиля

Датчик массового расхода воздуха

Датчик массового расхода воздуха или массового расхода воздуха является одним из основных датчиков, используемых в автомобилях. Этот датчик используется в двигателе автомобиля. Этот датчик может управляться компьютером и может рассчитывать плотность воздуха в двигателе. Если работа этого датчика прекращается, движение автомобиля прекращается. Кроме того, потребление нефти будет высоким. Эти датчики подразделяются на два типа: крыльчатый измеритель и датчик нагрева.

Датчик массового расхода воздуха

Датчик частоты вращения двигателя

Датчик частоты вращения двигателя в автомобиле может быть подсоединен к коленчатому валу. Основное назначение этого датчика - контролировать скорость вращения коленчатого вала.Так что можно управлять впрыском топлива и синхронизацией двигателя. Есть разные способы неожиданной остановки двигателя автомобиля. Таким образом, этот датчик остановит это для водителей автомобилей.

датчик частоты вращения двигателя

датчик кислорода

Расположенный в потоке выхлопных газов, обычно около выпускного коллектора и после каталитического нейтрализатора, датчик кислорода (или датчик O2) контролирует содержание выхлопных газов для определения доли кислорода. Информация сравнивается с содержанием кислорода в окружающем воздухе и используется для определения того, работает ли двигатель с богатым или бедным топливом.Компьютер двигателя использует эту информацию для определения стратегии учета топлива и контроля выбросов.

кислородный датчик

искровый датчик детонации

искровый датчик детонации используется для проверки плавности горения топлива, в противном случае это приведет к неожиданному возгоранию. Это возгорание очень опасно и может привести к повреждению двигателя автомобиля, например, к повреждению колец, прокладки головки и подшипников штока. Установка этих деталей может быть дорогостоящей. Таким образом, этот датчик используется для спасения всех неисправностей, возникших в двигателе автомобиля.

Датчик детонации

Датчик охлаждающей жидкости

Датчик охлаждающей жидкости является наиболее важным датчиком, используемым в автомобилях. Потому что компьютер зависит от входов датчиков для управления всеми функциями. Например, включите / выключите систему EFE (раннее испарение топлива), замедление, опережение зажигания, поток EGR и продувку адсорбера.

Датчик охлаждающей жидкости

Как правило, этот датчик можно подключить на плате. Если датчик вышел из строя, то будут некоторые признаки остановки, например, плохой расход топлива и т. Д.Итак, следует проверить состояние датчика, неисправен он или нет. Если он будет поврежден, то это будет проблемой.

Датчик абсолютного давления в коллекторе

Кратковременное значение абсолютного давления в коллекторе - МАР. Основная функция этого датчика в автомобиле - контролировать нагрузку на двигатель. В основном, он измеряет несходство давления в коллекторе. Это может быть получено автомобилем от внешнего давления, чтобы убедиться, что двигатель автомобиля способен принимать нефть в зависимости от изменений внутри давления.

Датчик абсолютного давления в коллекторе

Датчик температуры топлива

Датчик топлива используется для непрерывной проверки температуры топлива на предмет оптимального использования топлива. Если топливо в двигателе холодное, то оно сгорит долго из-за его высокой плотности. Точно так же, если топливо теплое, время сгорания меньше. Здесь основная проблема - это разный уровень притока. Таким образом, это может повредить другие части автомобиля. Этот датчик будет контролировать закачку нефти с правильной скоростью и температурой.Чтобы двигатель автомобиля работал исправно.

датчик температуры топлива

датчик напряжения

датчик напряжения - это один из типов датчиков, используемых в автомобилях. Основная функция этого датчика - управлять скоростью автомобиля и следить за тем, чтобы скорость увеличивалась (или уменьшалась) по мере необходимости. Так что обязательно иметь в машине.

датчик напряжения

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки в автомобиле в основном использует карбюратор с обратной связью и электронный впрыск топлива (EFI).Он информирует компьютер о скорости открытия дроссельной заслонки, а также о положении относительной дроссельной заслонки. Этот датчик представляет собой переменный резистор, который используется для изменения сопротивления при открытии дроссельной заслонки.

Датчик положения дроссельной заслонки

Выявить признаки неисправности датчика положения дроссельной заслонки несложно. Так как при ускорении происходит падение, то можно определить неисправность датчика. Это главный признак неисправности датчика положения дроссельной заслонки. Каждый раз, когда вы меняете этот датчик, вы не можете его правильно отрегулировать.

Датчик скорости автомобиля

Как следует из названия, этот датчик VSS может проверять скорость колес автомобиля. Это разновидность тахометра. Этот датчик расположен внутри анти тормозной системы, известной как ABS. Кроме того, выходной сигнал этого датчика также используется одометром для считывания скорости транспортного средства для управления передачами в зависимости от скорости транспортного средства.

датчик скорости автомобиля

Таким образом, речь идет о различных типах датчиков, используемых в автомобилях. Эти датчики представляют собой интеллектуальные системы, которые используются для управления различными частями, такими как уровни охлаждающей жидкости, температура, давление масла, уровни выбросов и т. Д. Эти автомобильные датчики являются сложными и позволяют принимать различные значения, определять и обрабатывать точную комбинацию. Вот вам вопрос, что такое парктроник?

Автомобильные датчики, используемые в автомобильном двигателе [15 наиболее распространенных]

Почти все современные автомобильные двигатели используют различные автомобильные датчики для сбора нужной информации и расчета идеальной топливно-воздушной смеси для оптимального расхода топлива в любых ситуациях.

Недостатком использования множества различных датчиков транспортных средств является то, что они могут выйти из строя в течение определенного периода времени, что иногда может привести к дорогостоящей замене.

Но какие датчики установлены в вашем автомобиле и какую функцию они выполняют? В этой статье вы узнаете обо всех типах автомобильных датчиков, которые можно найти в двигателе вашего автомобиля.

Более подробную информацию и изображения всех автомобильных датчиков можно найти ниже в этой статье. Форма, цена и расположение могут отличаться в зависимости от модели автомобиля, это общая информация для обычных автомобилей.

Автомобильные датчики, используемые в списке двигателей автомобилей

1. Датчик температуры охлаждающей жидкости (CTS)

Датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости. Его часто устанавливают высоко в моторном отсеке на шланге охлаждающей жидкости или ввинчивают непосредственно в головку блока цилиндров. В некоторых автомобилях может быть несколько датчиков температуры охлаждающей жидкости. Часто у вас есть отдельный датчик для вентилятора охлаждения, и отдельный датчик можно использовать для комбинации приборов и модуля управления двигателем.

Стоимость самого датчика не так высока, но для его замены может потребоваться некоторое время, что может быть немного дороже, если у вас есть механик, который сделает это за вас.

Если вам нужна дополнительная информация об этом датчике, ознакомьтесь с этой статьей: Датчик температуры охлаждающей жидкости

2. Датчик температуры воздуха на впуске (IAT)

Датчик температуры всасываемого воздуха измеряет температуру воздуха, поступающего по впускным трубам в цилиндры вашего автомобиля. Он часто встроен в датчик массового расхода воздуха, но также может быть установлен снаружи на впускных трубах, на коллекторе или рядом с корпусом воздушного фильтра.Если у вас двигатель с турбонаддувом, он, скорее всего, будет установлен на впускном коллекторе.

Стоимость зачастую довольно низкая, а замена, скорее всего, довольно проста. Чтобы получить дополнительную информацию об этом датчике, проверьте датчик температуры всасываемого воздуха.

3. Датчик массового расхода воздуха (MAF)

Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель. В нем часто используется горячий провод, который охлаждается воздушным потоком, затем преобразует сопротивление в массовый расход воздуха и передает информацию в блок управления двигателем. Вы часто найдете датчик воздушных масс прикрепленным к корпусу воздушного фильтра.

Стоимость нового датчика массового расхода воздуха может быть довольно высокой, но заменить датчик часто очень просто.

4. Датчик абсолютного давления в коллекторе (MAP)

Датчик абсолютного давления в коллекторе измеряет давление во впускном коллекторе. Он может определять как пониженное, так и избыточное давление. Его часто используют вместо датчика массового расхода воздуха в американских автомобилях. Если у вас есть датчик давления в коллекторе, вам часто не нужен датчик давления наддува.

Датчик абсолютного давления в коллекторе, скорее всего, установлен на коллекторе или на вакуумном шланге от впускного коллектора. Цена датчика MAP часто невысока, и его часто легко заменить.

5. Датчики O2 (лямбда)

Датчики O2 измеряют содержание кислорода в выхлопных газах двигателя. Обычно у вас есть два или более датчика O2. Один перед каталитическим нейтрализатором, а другой - за ним. Передний датчик измеряет кислород и регулирует топливную смесь.Задний датчик - это только диагностический зонд для кода P0420. Если у вас V-образный двигатель, у вас часто бывает два датчика O2 в каждом ряду (цилиндры 1-3-5, 2-4-6 и т. Д.).

Датчики O2 расположены на выхлопной трубе. Датчики O2 часто довольно дороги, и их замена может быть затруднена, поскольку они склонны ржаветь и их трудно удалить.

6. Датчики детонации.

Датчик детонации отслеживает удары или детонации из камеры сгорания цилиндра. Взрывы могут вызвать серьезные повреждения двигателя и поршней, и для предотвращения этого датчик детонации прикреплен к блоку двигателя.Если он обнаруживает пропуски зажигания, он регулирует зажигание или подачу топлива, чтобы двигатель не взорвался.

В зависимости от вашего двигателя у вас часто будет один или несколько датчиков детонации. Часто их крепят винтом непосредственно к блоку двигателя. Датчики детонации часто бывают дешевыми, но их бывает сложно достать и заменить на некоторых двигателях.

7. Датчик коленчатого вала.

Датчик коленчатого вала посылает в систему управления двигателем сигналы о положении коленчатого вала.Датчик коленчатого вала играет важную роль в получении правильного сигнала, когда пора зажигать форсунки и катушку зажигания. Неисправный датчик коленчатого вала может привести к полной остановке двигателя, что создаст тяжелые условия для запуска.

В зависимости от двигателя датчик коленчатого вала часто располагается на блоке двигателя, картере коробки передач или переднем шкиве. Сам датчик коленчатого вала часто бывает дешевым, но может быть труднодоступным, а иногда и трудно заменить.

8. Датчик положения распредвала.

Датчик распредвала измеряет положение распредвалов. У вас часто есть датчик распредвала на каждом распредвале. Датчик используется для измерения положения распределительного вала, чтобы блок управления двигателем знал, в каком положении находится двигатель. Распредвалы вращаются на 1 оборот, когда коленчатый вал вращается на 2 оборота.

По этой причине датчик положения распределительного вала необходим для повышения экономии топлива. Признаком неисправного датчика распредвала часто являются грубые условия запуска.Датчики распределительного вала часто дешевы и их легко заменить, но на некоторых моделях автомобилей они устанавливаются внутри корпуса ремня ГРМ, и их может быть сложно заменить.

9. Датчик температуры топлива.

Датчик температуры топлива измеряет температуру вашего топлива. В зависимости от того, высокая или низкая температура топлива, может различаться, сколько топлива требуется для оптимального сгорания. Датчик температуры топлива отправляет сигнал на блок управления двигателем, чтобы увеличить или уменьшить количество необходимого топлива в зависимости от температуры.

Датчик температуры топлива, скорее всего, установлен на топливопроводе под давлением, но в некоторых случаях его также можно установить на обратном трубопроводе. Датчик может быть довольно дорогим, и его будет немного неудобно заменить, если у вас нет опыта.

10. Датчик давления топлива.

Датчик давления топлива измеряет давление топлива в линии давления топлива. Скорее всего, он будет установлен на вашей топливной рампе, но иногда он также может быть установлен на топливной магистрали или топливном фильтре.Важно измерить давление топлива, так как увеличение давления приведет к более богатой топливной смеси, а более низкое давление приведет к более бедной топливной смеси.

Сам датчик часто бывает довольно дешевым, но его замена может оказаться громоздкой, если вы не являетесь опытным механиком. (Может вытечь много топлива).

11. Датчик напряжения

Датчик напряжения измеряет напряжение в электрической системе вашего автомобиля. Этот блок часто встроен в модули управления и не подлежит замене.Если у вас неисправен датчик напряжения, возможно, вам придется заменить весь блок управления в автомобиле.

ЭБУ часто может быть очень дорогим и требует продвинутого программирования для установки в вашем автомобиле.

12. Датчик NOx

Датчик NOx измеряет объем NOx в выхлопных газах. Этот датчик не устанавливается на многие модели автомобилей. Обычно вы можете найти их в Volkswagen, Audi, Seat и Skoda. Датчик Nox установлен на выхлопной трубе и на блоке управления под пластиковой крышкой.

Датчик Nox часто невозможно заменить без замены блока управления. Блок управления и датчик часто очень дороги, и замена может быть немного сложной, потому что датчик имеет тенденцию ржаветь и застревать.

13. Датчик температуры выхлопных газов.

Датчик температуры выхлопных газов часто устанавливается в дизельных двигателях. Он используется для измерения температуры выхлопных газов до и после сажевого фильтра, чтобы оптимизировать регенерацию противосажевого фильтра.В зависимости от модели двигателя автомобиля у вас часто бывает от 1 до 4 датчиков температуры выхлопных газов.

Датчики устанавливаются на выхлопной трубе и на выпускном коллекторе, а иногда и на турбонагнетателе. Датчики часто довольно дороги, их трудно достать и заменить, они часто ржавеют и застревают.

14. Датчик давления наддува

Датчик давления наддува измеряет давление наддува в напорных магистралях. Вы часто найдете этот датчик, если ваш автомобиль оснащен турбонагнетателем или нагнетателем.Вы найдете датчик в любой точке на напорных линиях или на впускном коллекторе.

Датчики давления наддува часто бывают дешевыми и могут быть легко заменены на большинстве моделей автомобилей. На некоторых моделях автомобилей доступ к ним может быть затруднен, если они установлены на впускном коллекторе.

15. Датчик положения дроссельной заслонки.

Датчик положения дроссельной заслонки измеряет угол поворота дроссельной заслонки, чтобы узнать, насколько сильно вы разгоняете автомобиль. На некоторых моделях автомобилей датчик встроен в корпус дроссельной заслонки, и вам потребуется заменить весь корпус дроссельной заслонки, если он неисправен. После замены датчика положения дроссельной заслонки часто требуется произвести базовую регулировку.

Корпус дроссельной заслонки часто бывает труднодоступным, и если есть возможность заменить только датчик положения дроссельной заслонки, цена самого датчика вполне приемлема. Если вам необходимо заменить весь корпус дроссельной заслонки, затраты значительно возрастут.

Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей.Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

типов автомобильных датчиков, используемых в автомобильных двигателях

Современные автомобили имеют множество датчиков. Вы можете слышать о некоторых из них, таких как: датчик положения дроссельной заслонки, датчик TPMS,…. Эти датчики, встроенные в их двигатель, позволяют владельцу определять и предотвращать возможные проблемы до того, как они приведут к поломке, и могут потребовать дорогостоящего ремонта. Эти датчики автомобильного двигателя также гарантируют, что автомобиль работает с максимальной эффективностью. Многие владельцы даже не знают, сколько датчиков встроено в двигатель их автомобилей и какую ценность они добавляют. Это список основных автомобильных датчиков и их функций, составленный автомобильным экспертом Car From Japan .

Датчик массового расхода воздуха (MAF) Датчик массового расхода воздуха важен для водителей (источник фото: Parts Genuine)

Датчик массового расхода воздуха (MAF) - это датчик с компьютерным управлением, который рассчитывает объем и плотность всасываемого воздуха из различных типов датчиков, используемых в автомобилях. двигателем.Это, в свою очередь, обеспечивает использование нужного количества топлива для оптимальных условий эксплуатации. Если этот датчик неисправен, автомобиль может заглохнуть, и расход топлива будет выше необходимого.

Датчик оборотов двигателя Датчик частоты вращения двигателя поможет владельцам автомобилей лучше контролировать свои автомобили (источник фото: VW Mechanic).

Датчик частоты вращения двигателя прикреплен к коленчатому валу и контролирует скорость вращения коленчатого вала, который контролирует впрыск топлива и синхронизацию двигателя.Есть много способов внезапной остановки двигателя автомобиля, и этот датчик предотвратит это для водителей.

Датчик кислорода Датчики кислорода также используются в противогазах (источник фото: My Car Dictionary)

Датчик кислорода измеряет количество свободного кислорода, который присутствует в выхлопной трубе, и показывает, горит ли топливо богатым или бедным. Неисправный кислородный датчик приведет к плохой работе автомобиля на холостом ходу и рывкам, а также к высокому расходу топлива.

Датчик абсолютного давления в коллекторе Датчик абсолютного давления в коллекторе - еще один мощный инструмент.(Источник фото: Ruslan / Depositphotos)

Датчик абсолютного давления в коллекторе, или MAP, определяет нагрузку на двигатель. Поскольку он установлен на впускном коллекторе, он может измерять разницу между давлением во впускном коллекторе и внешним давлением. Это важно для двигателя, чтобы он мог регулировать впрыск топлива в зависимости от изменения давления.

>> Ищете для себя подходящий недорогой подержанный автомобиль в Японии? нажмите здесь <<

Датчик детонации искрового типа

Искровой датчик детонации гарантирует, что топливо горит плавно и не детонирует (беспорядочно взрывается).Детонация может привести к выходу из строя прокладки головки блока цилиндров, поломке поршневых поверхностей и разрыву колец, а также к повреждению подшипников штока.

Посмотрите видео, чтобы узнать больше об обычных автомобильных датчиках и их функциях.

Датчик температуры топлива Перегрев топлива и двигателя могут быть очень опасными (источник фото: Форумы Jaguar)

Датчик температуры топлива - это еще один датчик, который обеспечивает максимальный расход топлива вашим автомобилем. Чем холоднее топливо, тем плотнее и медленнее оно горит, а теплое топливо горит быстрее. Многие автомобильные детали будут повреждены, когда в автомобиле закончится топливо, поэтому этот датчик обеспечивает впрыск нужного количества топлива, чтобы автомобиль работал плавно, оставаясь максимально эффективным.

СМОТРЕТЬ БОЛЬШЕ:

Датчик напряжения Маленький, но мощный (источник фото: Amazon)

Еще одна важная часть в списке автомобильных датчиков - Датчик напряжения.Этот датчик управляет скоростью холостого хода автомобиля и обеспечивает увеличение или уменьшение скорости по мере необходимости.

С таким большим количеством датчиков водителям может потребоваться много денег, чтобы купить все из них, а некоторым может не хватить даже того, что необходимо для их нужд. Владельцы автомобилей Experience будут выбирать только те датчики, которые подходят для их автомобилей, и с этой статьей вы теперь поймете, что нужно вашему любимому автомобилю.

Список автомобильных датчиков

Автовладельцам очень важно знать функции этого оборудования.Чтобы вам было легче понять определение и функцию, вот список популярных датчиков двигателя автомобиля , используемых в современных транспортных средствах:

STT Датчик Основная функция
1 Датчик массового расхода воздуха Вычисляет плотность и объем воздуха, всасываемого двигателем.
2 Датчик частоты вращения двигателя Контролирует скорость вращения коленчатого вала
3 Датчик кислорода Измеряет количество свободного кислорода в выхлопной трубе
4 Датчик абсолютного давления в коллекторе Измеряет давление в коллекторе внутри и снаружи
5 Датчик детонации искры Обеспечивает правильное сжигание топлива
6 Датчик температуры топлива Обеспечивает впрыск нужного количества топлива для плавного движения
7 Датчик напряжения Управляет скоростью автомобиля и обеспечивает ее управляемость

>> Нажмите, чтобы узнать больше полезных советов по обслуживанию автомобиля!

Лучшие 11 автомобильных датчиков и их функции - Автомобиль XYZ

В нашу современную эпоху датчик - это термин, который вы часто слышите. Эта технология становится все более популярной. Это также было реализовано в автомобилях. В современных автомобилях насчитывается датчиков различных типов. Так что вы можете задаться вопросом о автомобильных датчиках и их функциях .

Различные типы датчиков, используемых в автомобилях:

Существуют разные типы датчиков, и каждый из них отличается. Разные датчики служат разным задачам. В этой статье мы рассмотрим различные типы датчиков в автомобилях. Поговорим об их функциональности.Мы также поговорим о важности этих датчиков.

Каждый датчик важен. Компьютер - это настоящий мозг, если у вас есть компьютеризированная система управления двигателем. Он использует датчики, чтобы узнать, что происходит внутри автомобиля. Итак, вы знаете, насколько важны автомобильные датчики и их функции.

Если вы не знаете об автомобильных датчиках и их функциях, мы вам поможем. Мы поговорим о некоторых из самых привычных автомобильных датчиков и их функциях. Это поможет вам узнать о них больше. Итак, приступим к делу. Вот список датчиков:

1. Датчик охлаждающей жидкости

Если вы хотите знать о автомобильных датчиках и их функциях, то вы должны знать о самых важных автомобильных датчиках. Когда вы говорите о важных автомобильных датчиках, Датчик охлаждающей жидкости является одним из самых важных.

Датчик охлаждающей жидкости, наверное, самый важный датчик. Потому что компьютер полагается на свой ввод для управления другими функциями.Например, активация или деактивация системы раннего испарения топлива (EFE), опережения и запаздывания искры, потока EGR, продувки адсорбера и т. Д.

Этот датчик обычно расположен на головке или впускном коллекторе. Поскольку это такой важный датчик, неисправность датчика может стать проблемой. Если датчик неисправен, будут такие симптомы, как плохой расход топлива, глохнет. Итак, дело в том, что вы должны убедиться, что датчик охлаждающей жидкости не неисправен. Если он неисправен, то это будет проблемой.Щелкните здесь, чтобы просмотреть датчики охлаждающей жидкости

2. Датчик массового расхода воздуха:

Датчик массового расхода воздуха (MAF) - это один из датчиков, который используется в автомобильном двигателе. Без тени сомнения, это один из самых важных датчиков, которые вы можете найти в автомобиле. Он управляется компьютером и может рассчитывать плотность воздуха, всасываемого двигателем. Убедитесь, что датчик работает правильно. Если Датчик массового расхода воздуха перестает работать, значит, ваш автомобиль может перестать работать.Кроме того, потребление топлива будет выше. Есть два типа датчиков массового расхода воздуха. Один из них - крыльчатый счетчик, а другой - термоэлемент.

Кроме того, вы можете узнать больше о том, как почистить его самостоятельно.

3. Датчик частоты вращения двигателя

Другой датчик, который используется в автомобиле, - это датчик частоты вращения двигателя. Это еще один важный датчик. Не заблуждайтесь об этом. Датчик прикреплен к коленчатому валу. Его работа - следить за коленчатым валом. Если быть более точным, его задача - контролировать скорость вращения коленчатого вала.

4. Датчик кислорода:

Датчик кислорода - еще один датчик из нашего списка автомобильных датчиков. Это очень знакомый датчик. Он также известен как датчики 02. Он расположен в выхлопной трубе. Датчик определяет, сколько кислорода осталось в выхлопе. Он укажет, горит ли топливо богатым или бедным. Если датчик не работает, это может быть неприятно. У вас возникнут настоящие проблемы, если датчик кислорода не работает, и вы должны заменить его и починить новый.Всегда важно, чтобы в вашем автомобиле был установлен лучший кислородный датчик. Неисправный кислородный датчик приведет к высокому расходу топлива, чего следует избегать. Поэтому необходимо знать, как работает датчик кислорода и почему его важно менять, если он выходит из строя.

5. Датчик искрового детонации

Этот датчик гарантирует, что топливо горит без проблем. Датчик предотвратит детонацию. Все мы знаем, что детонацию нужно предотвратить. В противном случае это может вызвать настоящие проблемы.Итог - , если вы хотите, чтобы топливо сжигалось ровно , то это тот датчик, который вам нужен.

6. Датчик температуры топлива

Если топливо холоднее, оно будет плотнее. С другой стороны, о теплом топливе то же самое нельзя сказать. Теплое топливо менее плотное. Теперь есть разница между теплым и холодным топливом. Более теплое топливо горит быстрее, а более холодное - медленнее. Датчик температуры топлива гарантирует идеальный расход топлива вашего автомобиля.Если в вашем автомобиле заканчивается топливо, многие его части могут быть повреждены. Так датчик обеспечивает впрыск нужного количества топлива . Таким образом, вы можете вести автомобиль плавно . Так что это также датчик, о котором вы должны знать.

7. Датчик абсолютного давления в коллекторе (MAF)

Датчик абсолютного давления в коллекторе - еще один, о котором вы услышите. Он определит нагрузку на двигатель. Он имеет возможность определять разницу между давлением во впускном коллекторе и внешним давлением.Следует отметить, что в наши дни этот датчик используется редко. Раньше это было популярно в первые дни.

8. Датчик скорости автомобиля

Услышав название, вы легко можете предположить его функциональность. Но мы все равно это объясним. Датчик скорости автомобиля может определять скорость колес. Это своего рода тахометр.

9. Датчик напряжения

Датчик напряжения также очень важен. Он управляет скоростью вашего автомобиля.Это гарантирует, что скорость управляема. Это хороший датчик для вашего автомобиля. Так что вы должны это иметь.

10. Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки используется с EFI ( электронный впрыск топлива ) и обратной связью карбюратора. Он уведомляет компьютер о скорости открытия дроссельной заслонки. Кроме того, он сообщает компьютеру об относительном положении дроссельной заслонки.

Датчик положения дроссельной заслонки в основном представляет собой переменный резистор.Он меняет сопротивление при открытии дроссельной заслонки.

Признать неисправность датчика положения дроссельной заслонки несложно. Если во время разгона произойдет спотыкание, вы узнаете, что датчик положения дроссельной заслонки неисправен. Это основной признак неисправности датчика положения дроссельной заслонки. При замене датчика не допускайте неправильной регулировки. Узнать больше

11. Датчик положения распределительного вала

Наконец, мы поговорим о датчике положения дроссельной заслонки.Это один из многих примеров датчиков, о которых стоит упомянуть. Как и любой другой датчик, он также может быть вам полезен. Модуль управления использует датчик положения распределительного вала . Он может указывать на положение цилиндра номер один. Для запуска последовательного впрыска топлива модуль управления использует эту информацию в качестве ориентира.

FAQ: (Часто задаваемый вопрос)

Вопрос: Сколько датчиков в автомобиле?

Ответ: В автомобилях используются разные типы датчиков.В современную эпоху автомобиль очень умный, и автопроизводители вводят новые датчики с новыми возможностями. Примерно в современном автомобиле используется от 60 до 200 датчиков. Датчики позволяют легко управлять автомобилем и быстро выявлять проблемы.

Вопрос: Сколько стоит датчик на авто?

Ответ: Это зависит от модели автомобиля и производителя. На рынке вы можете найти датчики от 20 до 300 долларов, например, датчики O2 стоят от 20 до 100 долларов. Иногда он мог быть высоким.Если вы хотите узнать подробную информацию о ценах на датчики, просто нажмите здесь.

Вопрос: Как починить датчик автомобиля?

Ответ:

  • С помощью сканера определите неисправность датчиков
  • Отсоедините отрицательный полюс батареи
  • Удалите неисправные датчики
  • Очистите положение датчика
  • Установите новые датчики
  • Переподключите все Electric Line
  • Тест-драйв автомобиля

Мы надеемся, что вы сможете понять, как починить автомобильные датчики, если вы хотите узнать больше о сканере кода падения автомобиля ODB II, просто нажмите здесь

Вопрос: Что происходит, когда автомобиль движется со скоростью датчик выходит из строя?

Ответ: Датчик скорости автомобиля может вызвать множество проблем, если он выйдет из строя. Это может привести к повышению оборотов коробки передач. Иногда он может никогда не перейти на высшую передачу.

Вопрос: Как долго служат автомобильные датчики?

Ответ: Это зависит от многих вещей, например, от того, как вы ухаживаете, убираетесь вы или нет, проверяете или нет. Однако обычно датчик работает от 50 000 до 60 000 миль. Если за вашей машиной ухаживать должным образом, она может прослужить немного дольше.

Окончательный вердикт:

В конце концов, это некоторые из датчиков в автомобиле, о которых вы должны знать.Эти датчики необходимы в автомобилях для обеспечения безопасности. Рекомендуется покупать качественные датчики, произведенные ведущими производителями автомобильных датчиков.

Автомобильные датчики важны для плавного управления автомобилем. Он сообщит вам, если с вашим автомобилем возникнут какие-либо проблемы. Поэтому вам важно знать о автомобильных датчиках и их функциях. Есть еще один момент, о котором следует помнить. Существуют разные типы датчиков. Но на то, чтобы купить все эти датчики, потребуется немало денег.Кроме того, вам даже не нужны все эти датчики. Некоторые датчики, о которых мы упоминали ранее, могут быть для вас не важны. Если вы опытный автовладелец, то вам следует знать о датчиках, которые вам подходят.

Кроме того, иногда в вашей машине может загореться индикатор проверки двигателя. Обычно это происходит, когда с вашей машиной что-то не так. Вы можете спросить себя: почему горит индикатор проверки двигателя автомобиля? Причин может быть множество, в том числе неисправные датчики, не закрученная крышка бензобака и т. Д.Если в вашем автомобиле неисправные датчики, вы можете использовать сканеры для его обнаружения. На рынке много товаров. Panlong Bluetooth OBDII Scanner , OBD2 Scanner CAN OBDII Code Reader, ANCEL AD310 Classic Enhanced Scanner, KOBRA Wireless OBD-II Scanner, BAFX Bluetooth OBD-II Scanner , Autel Autolink AL319 OBD-II Scanner, OxGord OBD-II Сканер, BlueDriver Professional Bluetooth OBD-II Scanner.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
