Все датчики на ваз 2114 инжектор 8 клапанов


Датчики ВАЗ(неисправности) — Лада 2114, 2.0 л., 2006 года на DRIVE2

Новые «ВАЗ» с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от «продвинутых» СТО и квалифицированных специалистов, тревожный сигнал «Check Engine» (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа «просто ошиблась» и «сама погаснет» — можно ехать в прежнем темпе.
Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал «Check Engine» должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке.

Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
Что-то не работает, что теперь может быть?
ДПДЗ — датчик положения дроссельной заслонки.

Сам ДПДЗ


Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ.
На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед «плавающим» сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые.
Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда «с педалью в полу» приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.
РДТ — регулятора давления топлива.

Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.
2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.
ДМРВ — Датчик массового расхода воздуха.

Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ).
Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.
ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива.
Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Также сбои в работе системы самодиагностики.
ДПКВ — датчик положения коленчатого вала.

Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала озн

www.drive2.ru

Лада 2114 кWARц › Бортжурнал › Датчики ВАЗ 2108-2115. Диагностика, совместимость, принцип работы.

Под чистую спёр у жителя Д2 пост, но думаю никто не затопчет поскольку информация полезнейшая!

Описаны все датчики, всё о них, принципы работы, как проверять и тд и тп.
Всем к прочтению! Читать много но информации очень много и весьма полезной!

РЕГУЛЯТОР ХОЛОСТОГО ХОДА

Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками. При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад. Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует «0» шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.
В системах «Микас» чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

Тестирование
Выключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ. Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контак

www.drive2.ru

Датчики ваз и их тестирование — Лада 2114, 1.6 л., 2011 года на DRIVE2

РЕГУЛЯТОР ХОЛОСТОГО ХОДА(РХХ)

Регулятор холостого хода

Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками. При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад. Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует «0» шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.
В системах «Микас» чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

Тестирование
Выключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ. Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контактами В и С, А и D. Прибор должен показывать бесконечность(обрыв цепи). Если нет заменить РХХ. Если да цепь РХХ в порядке.

Внимание, контрофакт!
www.gruppa-omega.ru/infor…-vnimanie-kontrafakt.html
______________________________________________

ДМРВ

ДМРВ

BOSH 0 280 218 004, 037, 116
Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут, рожковый ключ на 10, фигурная отвёртка и китайский тестер со свежей батарейкой.
1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта. Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов. Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, но НЕ заводя двигатель! Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям. Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания. Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров «напряжения с датчиков». Обозначается Uдмрв=…
2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии «из упаковки» 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно вполне уверенно судить о степени «износа» датчика. Попадание напряжения в указанный выше диапазон — лучший результат этой проверки. Дальше возможны варианты:
1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05…и выше — источник проблем, давно пора заменить.
3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли, проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности должны быть сухими и чистыми как… у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере, и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана! До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.
4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием. Закручиваем винты.
Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.
_______________________________________________

ДТОЖ (Датчик температуры охлаждающей жидкости)

ДТОЖ


Представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Термистор, расположенный внутри датчика имеет отрицательный температурный коэффициент сопротивления, т.е. при нагреве его сопротивление уменьшается. Высокая температура вызывает низкое сопротивление (70 Ом при 130град.) датчика, а низкая температура охлаждающей жидкости — высокое сопротивлен

www.drive2.ru

Про датчики на ваз полезно знать каждому — Лада 2113, 1.6 л., 2012 года на DRIVE2

Всем привет, решил рассказать вам про датчики на ваз, что-то от меня что-то из интернета.

Любая инжекторная система (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…)включает в себя комплект датчиков для сбора информации о состоянии и режиме работы мотора.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (ДМРВ) измеряет количество всасываемого двигателем воздуха в кг / час. Устройство достаточно надежное. Основной враг — влага, всасываемая вместе с воздухом. Основное нарушение работы датчика массового расхода воздуха (ДМРВ) — завышение показаний на малых оборотах на 10 — 20%. Это приводит к неустойчивой работе двигателя на холостом ходу, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ установлен сбоку на дроссельном патрубке на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали «газа». Основные враги датчика положения дроссельной заслонки — завод-изготовитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком «газа». Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива.

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-им цилиндрами. Существуют два типа датчика детонации – резонансный ( бочонок ) и широкополосный ( таблетка ). Датчик детонации разных типов не взаимозаменяемы. Датчик детонации — это надежный элемент, но требует регулярной чистки разъема. Принцип работы датчика детонации как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — более позднее зажигание. Отказ или обрыв датчика детонации проявляются в «тупости» мотора и повышенному расходу топлива.

ДАТЧИК КИСЛОРОДА ВАЗ

Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода- определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов.

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА ВАЗ

Датчик положения коленвала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленвале двигателя. Датчик положения коленвала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленвала представляет собой кусок магнита с катушкой тонкого провода. Очень вынослив. Датчик положения коленвала работает в паре с зубчатым шкивом коленчатого вала. Отказ датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об/мин.

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для формирования импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторных ВАЗах применяются только 6-ти импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов вблизи датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода).

ДАТЧИК ФАЗ ВАЗ

Датчик фазы ВАЗ предназначен для определения углового положения распределительного вала. На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива.
Ниже фото датчиков и их название

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

ДАТЧИК ДЕТОНАЦИИ ВАЗ

ДАТЧИК КИСЛОРОДА ВАЗ

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА ВАЗ

www.drive2.ru

Какие датчики двигателя стоят на авто

Подкапотное пространство

Первые инжекторные 14-ые появились  в 2000-2001 году. После их появления, да и вообще инжекторных машин, все активно занялись перестройкой в карбюраторную систему, мол «карбюратор надежнее», да и спецов по инжекторам можно было пересчитать по пальцам.

Сейчас такая ситуация наблюдается с переделкой  электронной педали газа в тросиковую.

Но стоит отметить, что уже некоторые специалисты научились настраивать и прошивать е-газ, откатать турбо-мотор, компрессор, не говоря уже и о злых валах.

Что же касается датчиков – все они служат для построения работы двигателя.

Система управления двигателем

Вообще вся система управления двигателем состоит из двух компонентов:

  • Мозги.
  • Датчики.

Под мозгами понимается электронный блок управления ну или вкратце «ЭБУ», «мозги», «комп».  На инжекторные ВАЗы по мере выпуска устанавливались разные модели эбу – Бош, Январь, Автел/Ителма. Чтобы подробнее ознакомиться с мозгами, основные проблемы, какие мозги устанавливались в определенные года, возможность чип-тюнинга ознакомьтесь с подробной статьёй  — Эбу. Что это такое?

Мозги берут показания текущего состояния от датчиков, анализируют и контролируют работу двигателя с помощью тех же датчиков.

Теперь поговорим о самих датчиках, которые участвуют в работе двигателя:

  1. Датчик положения коленчатого вала (дпкв) – служит для синхронизации работы двигателя с работой ЭБУ, работает по принципу индукции. В случае неисправности, автомобиль плохо заводится, не тянет, … Более подробно в соответствующей статье.
  2. Датчик положения распределительного вала (дпрв) – часто называют «Датчик фаз». Служит для определения фазированного впрыска. Возможна работа с неисправным датчиком. Более подробно.
  3. Датчик положения дроссельной заслонки (дпдз), ну или датчик положения педали газа (если педаль газа электронная, ставится с 2011г). Что касается дпдз, то он находится в паре с РХХ.  ДПДЗ определяет степень открытия дроссельного узла. Если же данный датчик неисправен, то отсутствует реакция на педаль газа, самопроизвольно растут обороты и т.д. Более подробно в соответствующей статье.
  4. Датчик детонации (ДД) – название говорит само за себя. Датчик детонации ловит вибрации двигателя (детонацию) в соответствии с этим опережает угол зажигания. Подробно в соответствующей статье.
  5. Датчик температуры охлаждающей жидкости (Дтож) – проще говоря, датчик температуры двигателя. Устанавливается на термостате, предназначен для контроля температурного режима работы двигателя. Подробней, о том как заменить, проверить —  в статье.
  6. Датчик массового расхода воздуха (ДМРВ) – самый дорогой датчик, поэтому его поломка крайне неприятна.  С помощью этого датчика эбу считывает количество потребляемого воздуха. Основные неисправности – отсутствие тяги у мотора, проблемы с холостым ходом.  На данном сайте данному датчику посвящены хорошие содержательные статьи, с которыми вы можете ознакомиться.

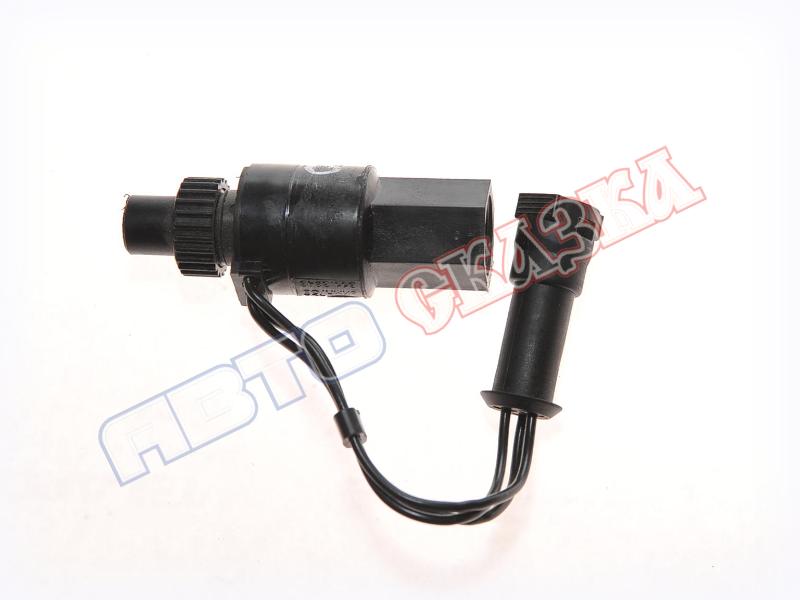

  7. Датчик скорости (ДС) – датчик скорости предназначен в первую очередь для измерения скорости автомобиля и расположен он на коробке передач. Но он так же имеет и другие функции – об этом подробнее.
  8. Датчик концентрации кислорода, или просто датчик кислорода (дк) –  определяет количество кислорода в выхлопной системе, регулирует смесь  топлива и воздуха. На евро-2 установлен 1 датчик, на евро-3  установлены два датчика. Очень часто, после 60 тыс.км. пробега второй датчик отключают программно т.к. с нашим бензином он быстрой выходит из строя. Но тем не менее его можно отремонтировать и заменить. Так же ДК является причиной многих проблем, об этом подробнее.
  9. Регулятор холостого хода (РХХ) (до 2011 года) или дроссельная заслонка с электро приводом (с 2011 года) – данный датчик отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход  ДПДЗ. Довольно таки капризный датчик, часто заменяем. Основная неисправность – нестабильный холостой ход. Часто попадается брак. Об этом подробнее.
  10. Электропривод дроссельной заслонки – (Е-газ) – суть в том, что  это электронная дроссельная заслонка, которую открывает не тросик педали газа (механически), а мозги (электронно).
  11. Датчик положения педали газа – (Е-газ) – датчик подает показания положения педали газа в эбу, тот в свою очередь открывает электронную дроссельную заслонку.

Как видите, в целом количество датчиков не большое, но поверьте мне, многие из них доставили много проблем автовладельцам, поэтому внимательно изучайте пользуйтесь данным материалом.

vaz-2114-lada.ru

перечисление всех датчиков на двигателе » НаДомкрат

Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114.

Какие датчики стоят на ВАЗ 2114

Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

  • давления масла;
  • температуры тосола;
  • уровня тосола;
  • уровня топлива;
  • холостого хода;
  • массового расхода воздуха;
  • уровня жидкости в тормозной системе;
  • положения заслонки дросселя;
  • скорости;
  • положения коленвала;
  • положения распредвала, он же датчик фаз;
  • кислорода;
  • детонации;
  • неровной дороги;
  • температуры окружающего воздуха.

Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

  • прибор сигнализирующий об открытых дверях;
  • измеритель износа передних тормозных колодок;
  • прибор-датчик света.

Расположение датчиков на ВАЗ 2114

Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

  • Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:
  1. значительно понизился уровень масла;
  2. засорился масляный фильтр;
  3. вышел из строя масляный насос;
  4. неисправен датчик давления масла;
  5. неисправна проводка или упало давление масла по причине наличия подтеканий.

На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

  • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
  • Датчик уровня охлаждающей жидкостистоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
  • Датчик уровня тормозной жидкости прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
  • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
  • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
  • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
  • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
  • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
  • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.

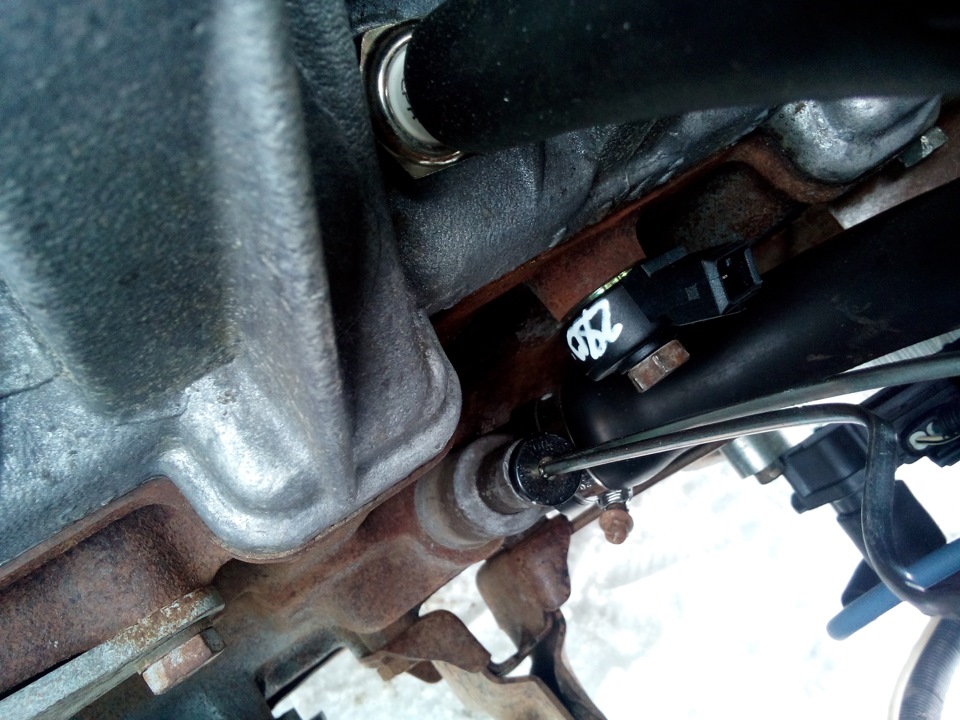

  • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

Датчики двигателя

Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

  1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
  2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
  3. Фиксатор (датчик) неровной дороги он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
  4. Датчик температуры за бортом (то есть окружающей атмосферы)штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.



В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО.

nadomkrat.ru

Неисправности датчиков ВАЗ — Лада 2114, 1.6 л., 2007 года на DRIVE2

Новые «ВАЗ» с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от «продвинутых» СТО и квалифицированных специалистов, тревожный сигнал «Check Engine» (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа «просто ошиблась» и «сама погаснет» — можно ехать в прежнем темпе.
Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал «Check Engine» должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
Что-то не работает, что теперь может быть?
ДПДЗ — датчик положения дроссельной заслонки.


Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед «плавающим» сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда «с педалью в полу» приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.
РДТ — регулятора давления топлива.
Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.
ДМРВ — Датчик массового расхода воздуха.
Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ). Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.
ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала
На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому ц

www.drive2.ru

Расположение датчиков ваз 2114 инжектор 8 клапанов

Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

Общая информация о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

  • Положения коленвала.
  • ДПДЗ.
  • Датчик положения распредвала.
  • ДТОЖ.
  • Скорости.
  • Холостого хода.
  • ДМРВ.
  • Лямбда зонд.

Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

Датчик положения коленвала

Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

Смотрите также

ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

Датчик положения распределительного вала

Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

Датчик детонации, ДТОЖ, скорости и другие

Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

К числу не менее важных механизмов стоит отнести:

    Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

  • ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.
  • Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

    Полезное видео

    Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:


    Заключение

    Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

    Датчик Расположение
    Положения коленчатого вала (датчик синхронизации) Возле шкива привода электрогенератора
    Положения дроссельной заслонки На корпусе дроссузла
    Положения распредвала (датчик фаз) Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
    Детонации Между 2 и 3 цилиндрами около вентилятора
    Температуры жидкости охлаждения (датчик температуры двигателя) Около вкусного патрубка рубашки охлаждения ГБЦ
    Скорости На коробке переключения передач
    Холостого хода (РХХ) Около дроссельной заслонки на дроссельном узле
    Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра Кислорода (лямбда зонд) Перед резонатором в приемном коллекторе системы выхлопа Давления масла На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров Уровня тормозной жидкости Это поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

    Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

    1. Полная замена механизма.
    2. Замена проводки.
    3. Зачистка контактов от окисления или замена.

    Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

    Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114.

    Какие датчики стоят на ВАЗ 2114

    Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

    Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

    • давления масла;
    • температуры тосола;
    • уровня тосола;
    • уровня топлива;
    • холостого хода;
    • массового расхода воздуха;
    • уровня жидкости в тормозной системе;
    • положения заслонки дросселя;
    • скорости;
    • положения коленвала;
    • положения распредвала, он же датчик фаз;
    • кислорода;
    • детонации;
    • неровной дороги;
    • температуры окружающего воздуха.

    Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

    • прибор сигнализирующий об открытых дверях;
    • измеритель износа передних тормозных колодок;
    • прибор-датчик света.

    Расположение датчиков на ВАЗ 2114

    Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

    • Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:
    1. значительно понизился уровень масла;
    2. засорился масляный фильтр;
    3. вышел из строя масляный насос;
    4. неисправен датчик давления масла;
    5. неисправна проводка или упало давление масла по причине наличия подтеканий.

    На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

    Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

    • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
    • Датчик уровня охлаждающей жидкости стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
    • Датчик уровня тормозной жидкости прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
    • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
    • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
    • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
    • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
    • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
    • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
    • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

    Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

    1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
    2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
    3. Фиксатор (датчик) неровной дороги он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
    4. Датчик температуры за бортом (то есть окружающей атмосферы) штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.


    В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО.

    Чтобы обеспечить правильную работу двигателя и основных узлов, в автомобилях используются различные датчики и контроллеры. Они позволяют отслеживать состояние важных для машины систем. В этой статье разберем основные датчики на ВАЗ 2114 инжектор 8 клапанов, их расположение и предназначение.

    Перечень всех регуляторов

    Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач. Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

    Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

    • давления моторной жидкости;
    • температуры охлаждающей жидкости;
    • уровня антифриза в системе;
    • уровня горючего в бензобаке;
    • РХХ — регулятор холостого хода;
    • ДМРВ — массового расхода воздуха;
    • уровня тормозной жидкости в системе;
    • ДПДЗ — положения дросселя;
    • скорости передвижения;
    • ДПКВ — положения коленчатого вала;
    • ДПРВ, он же датчик положения распределительного вала или датчик фаз;
    • лямбда-зонд;
    • детонации;
    • неровного дорожного покрытия;
    • температуры воздуха снаружи (автор видео — Иван Васильевич).

    Расположение и предназначение устройств

    Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

    Где находятся и какие функции выполняют датчики ВАЗ 2114:

    1. Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
      Следует отметить, что индикатор на приборке может появляться в нескольких случаях — при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.
    2. Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
      Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.
    3. Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.
    4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это — контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.
    5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.
    6. ДМРВ — из всех регуляторов это — наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.
    7. Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.
    8. Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.
    9. ДПДЗ — это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.
    10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.
    11. ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.
    12. Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.
    13. Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

    l2rv.ru

    Лада 2114 Серебро › Бортжурнал › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

    И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции «Тропики», 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
    Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
    Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
    Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
    Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
    И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

    Схема

    Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

    и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
    Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
    По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).
    Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

    Времени ушло примерно минут 30.

    Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже! 🙁 Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

    Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
    Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

    А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т.к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

    Потрачено денег: 2р

    Всем Удачи.

    P.S.: Кнопка подсвечивается при включении габаритов + заморочился и подключил верхний индикатор кнопки к питанию вентилятора, т.е. когда включается вентилятор загорается индикатор, в независимости включена или выключена обманка.
    В дальнейшем планирую переделать эту схему под залипающее рэле с кнопкой без фиксации, по принципу включения задних противотуманок. чтоб не забывать выключать эту обманку.

    www.drive2.ru

    Сказ про датчик фаз — Лада 2114, 1.5 л., 2005 года на DRIVE2

    Сейчас будет много букав и копипаст из гугла)
    Делаю это для ленивых, можт кому интересно покажется, можт и пригодится

    Датчик фаз (ДФ) – один из многочисленных датчиков, обеспечивающих работу двигателя.

    Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)».Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

    вот он. негодяй

    Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения

    На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

    КАК ТОЛЬКО ДАТЧИК УМИРАЕТ МАШИНА НАЧИНАЕТ ДИКО ЖРАТЬ И ГОРИТ ДЖЕКИ ЧАН.
    МОЖЕТ вообще не гореть, но по бортовику досадная ошибка 0340 никуда не пропадает, как ты не сбрасывай ошибки

    А теперь отсебятина)
    Собстно проблемы начались с месяц назад, причём если машина холодная, то джекичан обязательно выпрыгнет и начнёт скакать пока не разогреется до 85 градусов, потом тух, бортовик же негодовал постоянно, напоминая, что «неверный сигнал датчик фаз», ну и конечно жрать она начала не по детски, больше 10л по трассе по городу ваще страшно, ибо заправляться я стал очень часто
    сегодня наконец то был куплен сам датчик, откручивается он (привет конструктору автоваза! теперь за расположение винтика, который можно открутить головкой на 10, и маленько трещёткой исключительно) легко, устанавливается тоже, перед заменой сбрасываем минус с акума, что бы ошибки ушли да и вообще, в общем снова всё хорошо, не считая почти отвалившегося глушителя, на него денег пока нет, езжу рычу))

    www.drive2.ru

    Датчики двигателя ваз 2114 8 клапанов

    Чтобы обеспечить правильную работу двигателя и основных узлов, в автомобилях используются различные датчики и контроллеры. Они позволяют отслеживать состояние важных для машины систем. В этой статье разберем основные датчики на ВАЗ 2114 инжектор 8 клапанов, их расположение и предназначение.

    Перечень всех регуляторов

    Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач.

    Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

    Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

    • давления моторной жидкости;
    • температуры охлаждающей жидкости;
    • уровня антифриза в системе;
    • уровня горючего в бензобаке;
    • РХХ – регулятор холостого хода;
    • ДМРВ – массового расхода воздуха;
    • уровня тормозной жидкости в системе;
    • ДПДЗ – положения дросселя;
    • скорости передвижения;
    • ДПКВ – положения коленчатого вала;
    • ДПРВ, он же датчик положения распределительного вала или датчик фаз;
    • лямбда-зонд;
    • детонации;
    • неровного дорожного покрытия;
    • температуры воздуха снаружи (автор видео – Иван Васильевич).

    Расположение и предназначение устройств

    Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

    Где находятся и какие функции выполняют датчики ВАЗ 2114:

    1. Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
      Следует отметить, что индикатор на приборке может появляться в нескольких случаях – при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.
    2. Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
      Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.
    3. Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.
    4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это – контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.
    5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.
    6. ДМРВ – из всех регуляторов это – наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.
    7. Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.
    8. Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.
    9. ДПДЗ – это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.
    10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.
    11. ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.
    12. Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.
    13. Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

    Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

    Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

    Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

    Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

    Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

    • Положения коленвала.
    • ДПДЗ.
    • Датчик положения распредвала.
    • ДТОЖ.
    • Скорости.
    • Холостого хода.
    • ДМРВ.
    • Лямбда зонд.

    Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

    Датчик положения коленвала

    Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

    На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

    Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

    За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

    ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

    При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

    Датчик положения распределительного вала

    Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

    Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

    Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

    К числу не менее важных механизмов стоит отнести:

    1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

    1. Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

    1. Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

    1. Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

    1. ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

    1. ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

    Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

    Полезное видео

    Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:


    https://www.youtube.com/watch?v=N1_AMHoloCA

    Заключение

    Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

    Датчик Расположение
    Положения коленчатого вала (датчик синхронизации) Возле шкива привода электрогенератора
    Положения дроссельной заслонки На корпусе дроссузла
    Положения распредвала (датчик фаз) Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
    Детонации Между 2 и 3 цилиндрами около вентилятора
    Температуры жидкости охлаждения (датчик температуры двигателя) Около вкусного патрубка рубашки охлаждения ГБЦ
    Скорости На коробке переключения передач
    Холостого хода (РХХ) Около дроссельной заслонки на дроссельном узле
    Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра Кислорода (лямбда зонд) Перед резонатором в приемном коллекторе системы выхлопа Давления масла На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров Уровня тормозной жидкости Это поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

    Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

    1. Полная замена механизма.
    2. Замена проводки.
    3. Зачистка контактов от окисления или замена.

    Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

    Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114.

    Какие датчики стоят на ВАЗ 2114

    Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

    Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

    • давления масла;
    • температуры тосола;
    • уровня тосола;
    • уровня топлива;
    • холостого хода;
    • массового расхода воздуха;
    • уровня жидкости в тормозной системе;
    • положения заслонки дросселя;
    • скорости;
    • положения коленвала;
    • положения распредвала, он же датчик фаз;
    • кислорода;
    • детонации;
    • неровной дороги;
    • температуры окружающего воздуха.

    Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

    • прибор сигнализирующий об открытых дверях;
    • измеритель износа передних тормозных колодок;
    • прибор-датчик света.

    Расположение датчиков на ВАЗ 2114

    Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

    • Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:
    1. значительно понизился уровень масла;
    2. засорился масляный фильтр;
    3. вышел из строя масляный насос;
    4. неисправен датчик давления масла;
    5. неисправна проводка или упало давление масла по причине наличия подтеканий.

    На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

    Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

    • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
    • Датчик уровня охлаждающей жидкости стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
    • Датчик уровня тормозной жидкости прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
    • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
    • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
    • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
    • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
    • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
    • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
    • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

    Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

    1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
    2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
    3. Фиксатор (датчик) неровной дороги он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
    4. Датчик температуры за бортом (то есть окружающей атмосферы) штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.


    В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО.

    Датчики ваз 2114 инжектор 8 клапанов: расположение и функции

    Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

    Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

    Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

    Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

    Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

    • Положения коленвала.
    • ДПДЗ.
    • Датчик положения распредвала.
    • ДТОЖ.
    • Скорости.
    • Холостого хода.
    • ДМРВ.
    • Лямбда зонд.

    Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

    Датчик положения коленвала

    Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

    На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

    Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

    ДПДЗ

    За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

    ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

    При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

    Датчик положения распределительного вала

    Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

    Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

    Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

    К числу не менее важных механизмов стоит отнести:

      1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

      1. Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

      1. Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

      1. Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

      1. ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

    1. ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

    Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

    Полезное видео

    Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:



    https://www.youtube.com/watch?v=N1_AMHoloCA

    Заключение

    Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

                        Датчик           Расположение
    Положения коленчатого вала (датчик синхронизации)Возле шкива привода электрогенератора
    Положения дроссельной заслонкиНа корпусе дроссузла
    Положения распредвала (датчик фаз)Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
    ДетонацииМежду 2 и 3 цилиндрами около вентилятора
    Температуры жидкости охлаждения (датчик температуры двигателя)Около вкусного патрубка рубашки охлаждения ГБЦ
    СкоростиНа коробке переключения передач
    Холостого хода (РХХ)Около дроссельной заслонки на дроссельном узле

    ДМРВ

    Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
    Кислорода (лямбда зонд)Перед резонатором в приемном коллекторе системы выхлопа
    Давления маслаНа 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров
    Уровня тормозной жидкостиЭто поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

    Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

    1. Полная замена механизма.
    2. Замена проводки.
    3. Зачистка контактов от окисления или замена.

    Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

    Датчик холостого хода ВАЗ инжектор – где находится, номер по каталогу

    Датчик (регулятор) холостого хода на автомобилях ВАЗ, как и на других автомобилях, служит для обеспечения стабильных оборотов двигателя на холостом ходу. Если инжекторный ВАЗ начинает «троить» на холостых или глохнуть при выключении передачи, значит, нужно проверить работу РХХ и при необходимости починить или заменить его на новый.

    Найти датчик холостого года под капотом ВАЗ легко: он находится на дроссельной заслонке с противоположной стороны от тросика газа. Датчик холостого хода внешне напоминает небольшой бочонок с идущим к нему разъемом. РХХ крепится к корпусу дроссельной заслонки двумя винтами.

    Добраться до датчика холостого хода несложно: он находится в зоне свободного доступа, винты имеют головки под крестовую отвертку. Чтобы демонтировать датчик холостого хода на инжекторных моторах ВАЗ, необходимо:

    • поставить автомобиль на ручник,
    • скинуть минусовую клемму с аккумулятора,
    • отсоединить от РХХ жгут проводов,
    • очистить место крепления датчика к корпусу дроссельного патрубка,
    • выкрутить винты крепления отверткой или «трещоткой»,
    • чуть покачать датчик, чтобы было проще его вытащить.

    Номер датчика холостого хода для ВАЗ по каталогу – 2112-1148300-ХХ, где ХХ – это индекс, указывающий на производителя. Так, например, на автомобили ВАЗ 2110, 2111 и 2112 (инжектор) устанавливались два вида РХХ:

    • 2112-1148300-01 – производства ОАО Пегас (Кострома),
    • 2112-1148300-02 – производства КЗТА (Калуга).

    Кроме того, на автомобилях LADA встречаются следующие виды датчиков холостого хода:

    • 2112-1148300 – производства ЗАО Омега,
    • 2112-1148300-03 – производства ОАО Пегас (Кострома), со шляпкой,
    • 2112-1148300-04 – производства КЗТА (Калуга), со шляпкой.

    Автомобилисты говорят, что абсолютно все РХХ, каталожные номера которых начинаются с 2112-1148300, взаимозаменяемы, однако окончательного мнения на этот счет не существует, так что лучше заменять датчик холостого хода на ВАЗ по такому принципу:

    • 2112-1148300-01 – замена на аналогичный или на 2112-1148300-03,
    • 2112-1148300-02 – замена на аналогичный или на 2112-1148300-04.

    Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов) — Auto-Self.ru

    На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

    ДМРВ на ВАЗ 2110

    Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.

    На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

    • Датчик регулятора воздуха;
    • Датчик включения вентилятора;
    • Датчик коленчатого вала;
    • Датчик температуры жидкости охлаждения;
    • Датчик скорости;
    • Датчик фаз.

    Теперь рассмотрим их более подробно.

    Регулятор воздуха

    ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

    Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

    • Из-за воздействия влаги нарушается работоспособность;
    • При малых оборотах датчик выдает повышенные показатели;
    • Устройство не может нормально работать при холостом ходу;
    • Могут возникать проблемы при пуске мотора;
    • После повышенного режима мощности двигатель может резко остановиться;
    • Увеличивается расход топлива.

    Как же работает этот датчик? Попробуем разобраться.

    1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
    2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
    3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
    4.  Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

    Датчик вентилятора

    Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

    • Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
    • Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
    • Датчик не позволяет возникать искрам;
    • Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

    Регулятор коленвала

    Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

    Регулятор

    За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

    К его сильным сторонам относят:

    • Работает долго и эффективно даже в режиме повышенных нагрузок;
    • Функционирует совместно с шкивом коленчатого вала;
    • При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

    Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

    Указатель температуры ОЖ

    ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

    Устройство считывающе температуру ОЖ

    То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

    • Внутри регулятора может нарушиться электрический контакт;
    • Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
    • Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
    • Возникают определенные сложности при запуске сильно нагретого двигателя;
    • При поломке датчика возникает повышенный расход топлива.

    Датчик скорости

    Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

    Расположение

    Имеет две характерные неисправности:

    • При холостых оборотах двигатель выключается;
    • Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

    Датчик фаз

    Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

    Место установки

    Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

    Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.

    Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

    Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.



    Поделитесь с друзьями в соц.сетях:

    Facebook

    Twitter

    Google+

    Telegram

    Vkontakte

    Расшифровка кодов ошибок на приборной панели ВАЗ 2114 при самодиагностике

    Когда возникают неполадки на инжекторных машинах ВАЗ расшифровка может производиться и без посещения СТО и использования диагностического сканера, что вставляется в разъем OBD2. Для этого на панели приборов есть специальная кнопка сброса суточного пробега. С ее помощью можно включить быструю самодиагностику. Коды ошибок ВАЗ отображаются среди индикаторов панели приборов VDO в нижней части, там же где и версия прошивки.

    Для 8-ми и 16-ти клапанных двигателей ошибки на Ваз 2114 или 2115 их коды и расшифровка являются идентичными.

    Содержание:

    Как определить ошибки самодиагностикой

    Далеко не все знают, что в штатных прошивках ВАЗ 2114 есть функция, позволяющая сделать самостоятельную диагностику без спецоборудования. По своему принципу процедура самодиагностики достаточно простая и позволяет быстро выполнить расшифровку ошибок ВАЗ 2114, по которым загорается лампочка “чека двигателя”. Для этого необходимо выполнить следующие манипуляции:

    Как правильно провести самодиагностику на Ваз 2114

    1. Выключить зажигание и нажать и удерживать кнопку, которая отвечает за сброс суточного пробега на одометре.
    2. После этого нужно вставить ключ в замок и провернуть в первое положение, чтобы включить зажигание.
    3. Когда ключ повернете, отпустите кнопку сброса одометра. На датчике топлива, спидометре и тахометре стрелки сначала переместятся в максимальное положение, а затем вернуться на ноль.
    4. Кнопку сброса пробега необходимо снова нажать и на приборах загорится версия прошивки.
    5. Еще одно нажатие кнопки отображает коды ошибок автомобиля ВАЗ 2114 на панели.

    На этом можно приступать к расшифровке кода и определению возможных неисправностей.

    Какие бывают коды ошибок на ВАЗ 2114

    Определение ошибок на ВАЗ 2114 с помощью одометра такой самодиагностикой даст возможность определить неполадки в электронике и перебои в работе разных датчиков двигателя. Однако помните, что коды указывают только на агрегаты и цепи проводки, поэтому точно определить характер поломки получится только путем разборки и проверки.

    Подробная расшифровка кодов ошибок ВАЗ 2114 представлена в таблице.

    Код ошибки Расшифровка О чем это говорит
    0 Ошибок нет Все в норме
    1 Ошибка в микропроцессоре Нужно выполнить перепрошивку
    2 Ошибка датчика уровня топлива в бензобаке Нужно проверить датчик, подводящие провода или заменить сам индикатор
    4 Зафиксировано большое напряжение в электрической сети — больше 16 В Проверить проводку
    8 Низкое напряжение или стерлись щетки генератора, напряжение ниже 8 В Проверить проводку, заряд АКБ, генератор (щетки регулятора напряжения)
    12 Ошибка в диагностической цепи контрольной лампы Контрольная лампа работает неправильно, необходимо проверить провода
    13 Ошибка сигнала с датчика кислорода Цепь оборвана, нужно провести ревизию провода или устранить неисправность датчика кислорода
    14 Слишком сильный сигнал с датчика температуры антифриза Мотор перегрет или замкнуло цепь датчика температуры
    15 Слишком слабый сигнал с датчика температуры антифриза Замкнул ДТОЖ, проверить, по необходимости заменить
    16 В бортовой сети зафиксировано высокое напряжение Вольтаж в сети слишком высокий, необходима ревизия проводки
    17 В бортовой сети зафиксировано низкое напряжение Зарядить АКБ
    19 Неправильный сигнал с датчика положения коленвала Проверить и заменить ДПКВ
    21 Слишком сильный сигнал с датчика положения дроссельной заслонки Замыкание сети
    22 Слишком слабый сигнал с датчика положения дроссельной заслонки Замыкание в цепи ДПДЗ
    23 Сильный сигнал с индикатора температуры всасываемого воздуха Короткое замыкание, проверить провода
    24 Сбои передачи сигнала с датчика скорости Силовые жилы повреждены
    25 Слабый сигнал с индикатора температуры всасываемого воздуха Короткое замыкание, проверить провода
    27 Слишком сильный импульс с контроллера СО Датчик СО под замену
    28 Слишком слабый импульс с контроллера СО
    33 Сильный сигнал с ДМРВ Устранить обрыв цепи или короткое замыкание
    34 Слабый сигнал с ДМРВ
    35 Нарушение оборотов на холостом ходу Сенсор РХХ под замену
    41 Сбои сигнала с фазового регулятора Устранить замыкание или заменить датчик
    42 Ошибка в цепи контроля электронного зажигания Проверить провода электронного зажигания
    43 Ошибка сигнала с датчика детонации Датчик детонации под замену
    44 Бедная топливовоздушная смесь Бедная топливовоздушная смесь
    45 Богатая топливовоздушная смесь
    49 Диагностика при потере вакуума Проверить вакуумную систему
    51 Неисправности ППЗУ Нужно проверять либо делать перепрошивку
    52 Неисправности ОЗУ
    53 Отсутствует сигнал с СО-потенциометра Заменить потенциометр
    54 Отсутствует сигнал с октан-корректора Проверить проводку на датчик детонации
    55 Обеднение смеси при высоких нагрузках мотора Проверить топливную систему
    61 Неисправности лямбда-зонда, требуется замена Снять, протестировать лямбда-зонд, при необходимости заменить

    Быстрая расшифровка кодов ошибок ВАЗ 2114 позволит не ехать на диагностику и сэкономить деньги. Стоит учесть, что в редких случаях коды при самодиагностике складываются. Так, к примеру, ошибка “8” может состоять из двух кодов — “1” и “7”. Поэтому нужно внимательно смотреть коды и проверять на ВАЗ 2114 расшифровку всех возможных вариантов, учитывая характерные отклонения в работе машины.

    Частые ошибки на приборной панели ВАЗ и подробная расшифровка их кодов

    Отображение ошибки «8» во время самодиагностики ВАЗ 2114

    С более пятидесяти ошибок выдаваемых бортовым компьютером инжекторного ВАЗа на панели приборов VDO, самыми частыми являются:

    Поэтому приведем для них более подробную расшифровку.

    Код 8. Ошибка “8” на Ваз 2114 означает, что есть проблемы с уровнем заряда и питанием сети. Скорее всего разряжен аккумулятор или повреждены провода. Также проблема может заключаться в износе щеток генератора. Поэтому, чтобы устранить данную ошибку, нужно проверить/заменить щетки и подзарядить АКБ.

    Код 10. Самостоятельного кода ошибки “10” на Ваз 2114 нету, потому что это сумма кодов “2” и “8”. В таком случае нужно проверять датчик топлива и провода, которые к нему подходят.

    Код 12. С этих четырех ошибка 12 на Ваз 2114 и 2115 возникает реже всего. Что делать в таком случае? Можно сбросить минусовую клемму с аккумулятора и оставить так на 10 мин. Если ошибка отображается снова, нужно диагностировать уже сканером и смотреть проводку.

    Код 14. Ошибка “14” в Ваз 2114 встречается, когда перегревается двигатель или неисправен сам датчик температуры ОЖ. Тогда перед сбросом ошибки нужно проверить это датчик и систему охлаждения. Может заклинил термостат, вентилятор не включается или произошел обрыв цепи подключения ДТОЖ.

    При возникновении ошибки 14 или 12 на панели стоит смотреть по симптомам авто, поскольку проблема может быть и в другом — ошибка может оказаться суммой кодов “1” и “13” либо «4» + «8» соответственно.

    Как самостоятельно сбросить ошибки

    Видео как сбросить код ошибки на ВАЗ 2114, 2115

    После проверки узлов и ремонта необходимо сделать сброс ошибок. В принципе это можно сделать в любой момент, даже без проверки, если хотите убедиться не была ли она ошибочной.

    Чтобы сбросить коды самодиагностики бортового компьютера на панели ВАЗ 2114 нужно после отображения версии прошивки и самого кода, зажать кнопку еще раз и подержать 4-5 секунд. В результате сброса кодов ошибок на инжекторе Ваз 2114 отобразится “0”.

    Такая система проверки кодов ошибок есть не только на Ваз 2113, 2114, 2115, но и на моделях 2110, 2111, 2112, Приора и Калина. Принцип проверки и сброса ошибок аналогичный.

    Спрашивайте в комментариях. Ответим обязательно!

    Схема проводки ваз 2114 инжектор 8 клапанов с описанием

    Главная » Разное » Схема проводки ваз 2114 инжектор 8 клапанов с описанием

    Схема проводки ВАЗ 2114 инжектор 8 клапанов

    Схема проводки ВАЗ 2114 инжектор 8 клапанов с подробным описанием системы электрооборудования, подкапотной проводки, предохранителей, жгутов и высоковольтных проводов. Схемы проводки ВАЗ 2114 инжектор 8 клапанов представлены в цветном формате с высоким разрешением для более подробного удобного просмотра.

    Схема проводки ВАЗ 2114 инжектор 8 клапанов
    1. Выключатель обогрева заднего стекла;
    2. Выключатель задних противотуманных фонарей;
    3. Переключатель света фар и указателей поворота;
    4. Монтажный блок;
    5. Переключатель стеклоочестителя;
    6. Выключатель противотуманных фар;
    7. Блок индикации бортовой системы контроля;
    8. Колодка жгута панели приборов к жгуту дополнительному;
    9. Комбинация приборов;
    10. Колодка жгута панели приборов к жгуту бортового компьютера;
    11. Колодка жгута панели приборов к жгуту системы зажигания;
    12. Колодка жгута панели приборов к жгуту боковых дверей;
    13. Предохранитель 16 А;
    14. Предохранитель 16 А;
    15. Выключатель зажигания;
    16. Выключатель на освещения;
    17. Электродвигатель отопителя;
    18. Добавочное сопротивление электродвигателя отопителя;
    19. Реле разгрузки замка зажигания;
    20. Реле задних противотуманных огней;
    21. Реле стартера;
    22. Патрон подключения переносной лампы;
    23. Прикуриватель;
    24. Колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
    25. Осветитель;
    26. Осветитель;
    27. Осветитель;
    28. Переключатель отопителя;
    29. Регулятор освещения приборов с реостатом;
    30. Выключатель сигнала торможения;
    31. Выключатель звукового сигнала;
    32. Выключатель аварийной сигнализации;
    33. Лампа подсветки табло управления отопителем;
    34. Предохранитель 16 А;
    35. Реле обогрева сидений;

    Ш1-Ш4 — разъёмы монтажного блока. Х1, Х2 — колодки жгута панели приборов к комбинации приборов. А — точка заземления жгута панели приборов.

    Схема подкапотной проводки ВАЗ 2114 инжектор

    Схема подкапотной проводки ВАЗ 2114 инжектор и соединений переднего жгута с подробным описанием электрооборудования, схемы подключения, с указанием монтажного блока и подключенных приборов.

    1. Стартер;
    2. Батарея аккумуляторная;
    3. Генератор;
    4. Колодки жгута АКБ и стартёра и жгута переднего;
    5. Монтажный блок;
    6. Сигнал звуковой;
    7. Датчик указателя температуры охлаждающей жидкости;
    8. Датчик уровня омывающей жидкости;
    9. Фара левая;
    10. Фара правая;
    11. Датчик температуры окружающего воздуха;
    12. Выключатель лампы света заднего хода;
    13. Электровентилятор двигателя;
    14. Колодка жгута переднего к жгуту системы зажигания;
    15. Колодка используется на автомобилях с карбюратором;
    16. Датчик уровня тормозной жидкости;
    17. Датчик уровня масла;
    18. Датчик уровня охлаждающей жидкости;
    19. Монтажный блок;
    20. Датчик контрольной лампы давления масла;
    21. Электродвигатель омывателя заднего стекла;
    22. Электродвигатель омывателя;
    23. Электродвигатель стеклоочестителя;

    Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 — точки заземления жгута переднего.

    Схема проводки ВАЗ 2114 инжектор вещевой ящик

    Схема проводки ВАЗ 2114 инжектор и проводов освещения вещевого ящика (бардачок).

    1. Колодка проводки лампы освещения вещевого ящика к жгуту проводки панели приборов;
    2. Лампа освещения ящика;
    3. Выключатель освещения вещевого ящика ВАЗ 2114;

    Схема проводки ВАЗ 2114 инжектор — задний жгут

    Схема проводки ВАЗ 2114 инжектор фвафва

    1. Монтажный блок;
    2. Элемент обогрева заднего стекла;
    3. Моторедуктор очистителя заднего стекла;
    4. Фонарь освещения номерного знака;
    5. Фонарь освещения номерного знака;
    6. Боковой указатель поворота левый;
    7. Боковой указатель поворота правый;
    8. Лампа индивидуального освещения;
    9. Лампа освещения салона;
    10. Датчик ручного тормоза;
    11. Фонарь левый;
    12. Фонарь правый;
    13. Дополнительный сигнал торможения;
    14. Выключатель плафона освещения салона;
    15. Выключатель плафона освещения салона;
    16. Выключатель плафона освещения салона;
    17. Выключатель плафона освещения салона;

    Схема проводки ВАЗ 2114 инжектор — жгут боковых дверей

    Схема проводки боковых дверей ВАЗ 2114 с подробным описанием электрических соединений, жгутов и электроблокираторов.

    1. Колодка жгута проводов боковых дверей к жгуту панели приборов;
    2. Колодка жгута проводов боковых дверей к жгуту обогрева сидений;
    3. Электроблокиратор правой задней двери;
    4. Электроблокиратор левой задней двери;
    5. Колодка жгута к громкоговорителю заднему правому;
    6. Колодка жгута к громкоговорителю заднему левому;
    7. Блок управления блокировки дверей;
    8. Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
    9. Колодки жгута проводов боковых дверей к жгуту дополнительному левому;
    10. Выводы жгута проводов боковых дверей к радиоаппарату;
    11. Колодка жгута проводов боковых дверей к жгуту дополнительному правому;

    А1 — точка заземления жгута проводов боковых дверей.

    Схема проводки ВАЗ 2114 инжектор — монтажный блок

    Схема проводки монтажного блока ВАЗ 2114 инжектор 8 клапанов с полным описанием

    К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей поворота и аварийной сигнализации; К3 — реле стеклоочистителя ветрового окна; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников; К6 — реле включения звуковых сигналов; К7 — реле включения электрообогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F20 — плавкие предохранители; Х11 — выводы колодки жгута проводов. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. Мощные потребители (стартер, фары) подключены к схеме проводки ВАЗ 2114 инжектор через реле.

    F1 (10A) — Очистители фар. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.

    F2 (10A) — Указатели поворота и реле-прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.

    F3 (10A) — Задние фонари (лампы стоп-сигнала). Плафон освещения салона.

    F4 (20A) — Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.ё

    F5 (20A) — Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения.

    F6 (30A) — Электростеклоподъемники передних дверей. Реле включения электроподъемников.

    F7 (30A) — Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

    F8 (7.5A) — Левая противотуманная фара.

    F9 (7.5A) — Правая противотуманная фара.

    F10 (7.5A) — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя.

    F11 (7.5A) — Правая фара (габаритный свет). Правый задний фонарь.

    F12 (7.5A) — Правая фара (ближний свет).

    F13 (7.5A) — Левая фара (ближний свет).

    F14 (7.5A) — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.

    F15 (7.5A) — Правая фара (дальний свет).

    F16 (15A) — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампа света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа давления масла. Контрольная воздушной заслонки. Указатель температуры охлаждающей жидкости.

    Лада 2108 Каспийский Груз › Бортжурнал › ♛ Схема электрооборудования ВАЗ-2108, 21083, 2109, 2113, 2114, 2115♛

    Привет всем!Вот решил выложить для вас схемы!Как говарится свой тайник все в одном месте!Думаю вам пригодится!И вам понравится!)
    Удачи и ровных дорог!)))
    ————————————————————————————————————————-

    Схема электрооборудования ВАЗ-2108 1- блок-фара; 2- электродвигатели очистителей фар*; 3- выключатель подкапотной лампы; 4- звуковой сигнал; 5- электродвигатель вентилятора системы охлаждения двигателя; 6- датчик включения электродвигателя вентилятора; 7- генератор; 8- электромагнитный клапан включения омыва фар*; 9- электромагнитный клапан включения омыва заднего стекла*; 10- электромагнитный клапан включения омыва ветрового стекла; 11- свечи зажигания; 12- датчик-распределтель зажигания; 13- катушка зажигания; 14- выключатель света заднего хода; 15- датчик указателя температуры охлаждающей жидкости; 16- стартер; 17- аккумуляторная батарея; 18- датчик уровня тормозной жидкости; 19- коммутатор; 20- датчик верхней мертвой точки 1-го цилиндра; 21- колодка диагностики; 22- блок управления электромагнитным клапаном карбюратора; 23- реле включения стартера; 24- концевой выключатель карбюратора; 25- электромагнитный клапан карбюратора; 26- датчик контрольной лампы давления масла; 27- электродвигатель омывателя стекол; 28- электродвигатель вентилятора отопителя; 29- дополнительный резистор электродвигателя отопителя; 30- переключатель вентилятора отопителя; 31- электродвигатель очистителя ветрового стекла; 32- прикуриватель; 33- лампа подсветки рычагов отопителя; 34- штепсельная розетка для переносной лампы; 35- подкапотная лампа; 36- лампа освещения вещевого ящика; 37- монтажный блок; 38- выключатель освещения приборов; 39- выключатель контрольной лампы стояночного тормоза; 40- выключатель стоп-сигнала; 41- подрулевой переключатель; 42- выключатель наружного освещения; 43- выключатель аварийной сигнализации; 44- выключатель заднего противотуманного света; 45- предохранитель цепи противотуманного света; 46- выключатель обогрева заднего стекла; 47- боковые указатели поворота; 48- плафон; 49- разъем для подключения к плафону индивидуального освещения; 50- выключатели плафона на стойках дверей; 51- реле зажигания; 52- выключатель зажигания; 53- комбинация приборов; 54- выключатель контрольной лампы воздушной заслонки карбюратора; 55- задние фонари; 56- датчик указателя уровня и резерва топлива; 57- элемент обогрева заднего стекла; 58- электродвигатель очистителя заднего стекла; 59- фонари освещения номерного знака; Порядок нумерации штекеров в колодках : А — выключателя зажигания; Б — электродвигателя очистителя ветрового стекла. * — Устанавливается на части выпускаемых автомобилей.

    Схема электрооборудования ВАЗ-21083 1- блок-фара; 2- электродвигатели очистителей фар; 3- противотуманные фары; 4- выключатель подкапотной лампы; 5- звуковой сигнал; 6- электродвигатель вентилятора системы охлаждения двигателя; 7- датчик включения электродвигателя вентилятора; 8- датчик износа колодок передних тормозов; 9- генератор; 10- электромагнитный клапан включения омыва фар; 11- электромагнитный клапан включения омыва заднего стекла; 12- электромагнитный клапан включения омыва ветрового стекла; 13- электродвигатель омывателя стекла; 14- датчик контрольной лампы давления масла; 15- датчик уровня масла; 16- датчик уровня омывающей жидкости; 17- датчик расхода топлива; 18- электромагнитный клапан карбюратора; 19- концевой выключатель карбюратора; 20- реле включения стартера; 21- свечи зажигания; 22- датчик-распределитель зажигания; 23- датчик скорости автомобиля; 24- блок управления электромагнитным клапаном карбюратора; 25- колодка диагностики; 26- катушка зажигания; 27- выключатель света заднего хода; 28- датчик указателя температуры охлаждающей жидкости; 29- стартер; 30- датчик верхней мертвой точки 1-го цилиндра; 31- коммутатор; 32- аккумуляторная батарея; 33- датчик уровня охлаждающей жидкости; 34- реле включения противотуманных фар; 35- датчик уровня тормозной жидкости; 36- монтажный блок; 37- штепсельная розетка для переносной лампы; 38- блок управления блокировкой замков дверей; 39- подкапотная лампа; 40- электродвигатель очистителя ветрового стекла; 41- лампа освещения вещевого ящика; 42- электродвигатель вентилятора отопителя; 43- дополнительный резистор электродвигателя отопителя; 44- переключатель вентилятора отопителя; 45- лампа подсветки отопителя; 46- моторедукторы электростеклоподъемников передних дверей; 47- моторедукторы блокировки замков дверей; 48- выключатель зажигания; 49- переключатель электростеклоподъемника правой двери; 50- переключатель электростеклоподъемника левой двери; 51- реле зажигания; 52- подрулевой переключатель; 53- маршрутный компьютер; 54- прикуриватель; 55- регулятор освещения приборов; 56- выключатель контрольной лампы стояночного тормоза; 57- выключатель стоп-сигнала; 58- контрольная лампа включения обогрева заднего стекла; 59- выключатель обогрева заднего стекла; 60- выключатель противотуманных фар; 61- контрольная лампа включения противотуманных фар; 62- контрольная лампа включения заднего противотуманного света; 63- выключатель заднего противотуманного света; 64- боковые указатели поворота; 65- выключатель плафона на стойках дверей; 66- предохранитель цепи противотуманного света; 67- выключатель наружнего освещения; 68- комбинация приборов; 69- выключатель контрольной лампы воздушной заслонки карбюратора; 70- выключатель аварийной сигнализации; 71- плафон; 72- разъем для подключения к плафону индивидуального освещения; 73- задние фонари; 74- фонарь освещения номерного знака; 75- электродвигатель очистителя заднего стекла; 76- элемент обогрева заднего стекла; 77- датчик указателя уровня и резерва топлива. Порядок нумерации штекеров в колодках : А — монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б — очистителей фар и заднего стекла; В — датчика скорости и расхода топлива и в датчике-распределителе зажигания; Г — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точк, соединенные с массой. На схеме показано подключение дополнительного оборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел ил система.

    Схема электрооборудования ВАЗ-2115 1- блок-фары; 2- моторедукторы очистителей фар*; 3- противотуманные фары*; 4- датчик температуры окружающего воздуха; 5- звуковые сигналы; 6- выключатель лампы освещения моторного отсека; 7- электродвигатель вентилятора системы охлаждения двигателя; 8- генератор; 9- датчик сигнализатора недостаточного уровня масла; 10- датчик уровня омывающей жидкости; 11- датчик износа колодок передних тормозов; 12- наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13- насос омывателя ветрового стекла; 14- насос омывателя фар*; 15- наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; 16- датчик сигнализатора недостаточного давления масла; 17- лампа освещения моторного отсека; 18- наконечник провода для подключения к жгуту проводов системы управления двигателем; 19- моторедуктор очистителя ветрового стекла; 20- стартер; 21- колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; 22- датчик указателя температуры охлаждающей жидкости; 23- выключатель фонарей заднего хода; 24- датчик сигнализатора недостаточного уровня тормозной жидкости; 25- аккумуляторная батарея; 26- датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27- реле включения противотуманных фар; 28- монтажный блок; 29- выключатель стоп-сигнала; 30- штепсельная розетка для переносной лампы; 31- лампа подсветки шкалы гидрокорректора; 32- выключатель лампы сигнализатора включения стояночного тормоза; 33- ко

    Подробное описание схемы электропроводки

    Двигатель 1,5i (Евро-2)

    На инжекторных самарах 2113 2114 устанавливаются два двигателя: 1,5i (Евро-2) 1,6i (Евро-2/3) 1,6i (Евро-3/4 е-газ).

    Соответственно предоставляем вам все схемы электрооборудования и питания двигателя под данные двигатели.

    Схема электрооборудования ВАЗ 2115

    Схема электрооборудования ВАЗ 2115

    На фото представлена схема всего электрооборудования на ВАЗ 2115. Цвета проводов могут отличаться. Для увеличения фотографии, нажмите на неё.

    Схема электрооборудования ВАЗ 2113, 2114

    Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием.

    Схема электрооборудования ВАЗ 2113, 2114 ч.1

    Схема электрооборудования ВАЗ 2113, 2114 ч.2

    Схема системы управления двигателем 2111 1,5i

    Схема электрооборудования системы управления двигателем 2111 1,5 литра с нормой токсичности Евро-2. Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием.

    Схема системы управления двигателем 2111 1,5i

    Схема системы управления двигателем 11183 (1,6i) Евро-2

    Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-2.

    Схема системы управления двигателем 11183 (1,6i) Евро-2

    Схема системы управления двигателем 11183 (1,6i) Евро-3

    Схема системы управления двигателем 11183 (1,6i) Евро-3

    Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-3.

    Схема системы управления двигателем 11183 (1,6i) е-газ

    Схема электрооборудования системы управления калиновским двигателем с нормой токсичности Евро-3/4 с электронной педалью газа (е-газ). Для увеличения фотографии, нажмите на неё. Схема представлена в двух частях с описанием. Е-газ устанавливается с 2011 года, на самарах он довольно капризный и с ним возникают частые проблемы.

    Схема системы управления двигателем 11183 (1,6i) е-газ

    Электрическая схема автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 Самара, Самара 2


    Руководство по ремонту и эксплуатации — Схемы электрооборудования — Электрическая схема автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115
    Электрическая схема автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115.

    Схема электрооборудования автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (без системы управления двигателем):

    1 — блок-фары;
    2 — противотуманные фары;
    3 — датчик температуры воздуха;
    4 — электродвигатель вентилятора системы охлаждения двигателя;
    5 — колодки, подключаемые к жгуту проводов системы зажигания;
    6 — выключатель подкапотной лампы;
    7 — колодка для подключения к звуковому сигналу однопроводного типа;
    8 — звуковой сигнал;
    9 — датчик уровня омывающей жидкости;
    10 — датчик износа колодок передних тормозов;
    11 — датчик уровня масла;
    12 — генератор;
    13 — подкапотная лампа;
    14 — датчик указателя температуры охлаждающей жидкости;
    15 — стартер;
    16 — аккумуляторная баттарея;
    17 — реле включения противотуманных фар;
    18 — датчик уровня охлаждающей жидкости;
    19 — датчик уровня тормозной жидкости;
    20 — выключатель света заднего хода;
    21 — моторедуктор очистителя ветрового стекла;
    22 — датчик контрольной лампы давления масла;
    23 — колодка для подключения к электродвигателю омывателя заднего стекла;
    24 — электродвигатель омывателя ветрового стекла;
    25 — комбинация приборов;
    26 — монтажный блок;
    27 — выключатель стоп-сигнала;
    28 — реле зажигания;
    29 — выключатель зажигания;
    30 — лампа освещения вещевого ящика;
    31 — выключатель освещения вещевого ящика;
    32 — выключатель элемента обогрева заднего стекла;
    33 — выключатель фонарей заднего противотуманного света;
    34 — выключатель противотуманных фар;
    35 — выключатель ламп наружного освещения;
    36 — выключатель аварийной сигнализации;
    37 — подрулевые переключатели;
    38 — выключатель ламп освещения приборов;
    39 — лампа подсветки шкалы гидрокорректора фар;
    40 — штепсельная розетка для переносной лампы;
    41 — боковые указатели поворотов;
    42 — выключатель плафона на стойках передних дверей;
    43 — плафон индивидуального освещения салона;
    44 — электродвигатель вентилятора отопителя;
    45 — дополнительный резистор электродвигателя отопителя;
    46 — переключатель вентилятора отопителя;
    47 — лампа подсветки переключателя отопителя;
    48 — лампа подсветки рычагов отопителя;
    49 — блок бортовой системы контроля;
    50 — маршрутный компьютер;
    51 — выключатель плафона на стойках задних дверей;
    52 — колодка для подключения жгута проводов системы управления двигателем;
    53 — электробензонасос и датчик количества бензина;
    54 — лампа подсветки передней пепельницы;
    55 — прикуриватель;
    56 — лампа освещения багажника;
    57 — выключатель лампы освещения багажника;
    58 — плафон освещения салона;
    59 — выключатель лампы сигнализатора стояночного тормоза;
    60 — задние наружные фонари;
    61 — задние внутренние фонари;
    62 — колодка для подключения к элементу обогрева заднего стекла;
    63 — фонари освещения номерного знака;
    64 — дополнительный сигнал торможения, расположенный в спойлере.

    Условная нумерация штекеров в колодках:
    A — колодки блок-фар;
    B — колодка электробензонасоса;
    C — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
    D — колодки плафона освещения салона.

    Цитата

    ВАЗ-2113, 2114, 2115. Схема электрооборудования.

    Схема электрическая на Ладу Самару

    Схема электрооборудования автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (без системы управления двигателем):

    1 — блок-фары;
    2 — противотуманные фары;
    3 — датчик температуры воздуха;
    4 — электродвигатель вентилятора системы охлаждения двигателя;
    5 — колодки, подключаемые к жгуту проводов системы зажигания;
    6 — выключатель подкапотной лампы;
    7 — колодка для подключения к звуковому сигналу однопроводного типа;
    8 — звуковой сигнал;
    9 — датчик уровня омывающей жидкости;
    10 — датчик износа колодок передних тормозов;
    11 — датчик уровня масла;
    12 — генератор;
    13 — подкапотная лампа;
    14 — датчик указателя температуры охлаждающей жидкости;
    15 — стартер;
    16 — аккумуляторная баттарея;
    17 — реле включения противотуманных фар;
    18 — датчик уровня охлаждающей жидкости;
    19 — датчик уровня тормозной жидкости;
    20 — выключатель света заднего хода;
    21 — моторедуктор очистителя ветрового стекла;
    22 — датчик контрольной лампы давления масла;
    23 — колодка для подключения к электродвигателю омывателя заднего стекла;
    24 — электродвигатель омывателя ветрового стекла;
    25 — комбинация приборов;
    26 — монтажный блок;
    27 — выключатель стоп-сигнала;
    28 — реле зажигания;
    29 — выключатель зажигания;
    30 — лампа освещения вещевого ящика;
    31 — выключатель освещения вещевого ящика;
    32 — выключатель элемента обогрева заднего стекла;
    33 — выключатель фонарей заднего противотуманного света;
    34 — выключатель противотуманных фар;
    35 — выключатель ламп наружного освещения;
    36 — выключатель аварийной сигнализации;
    37 — подрулевые переключатели;
    38 — выключатель ламп освещения приборов;
    39 — лампа подсветки шкалы гидрокорректора фар;
    40 — штепсельная розетка для переносной лампы;
    41 — боковые указатели поворотов;
    42 — выключатель плафона на стойках передних дверей;
    43 — плафон индивидуального освещения салона;
    44 — электродвигатель вентилятора отопителя;
    45 — дополнительный резистор электродвигателя отопителя;
    46 — переключатель вентилятора отопителя;
    47 — лампа подсветки переключателя отопителя;
    48 — лампа подсветки рычагов отопителя;
    49 — блок бортовой системы контроля;
    50 — маршрутный компьютер;
    51 — выключатель плафона на стойках задних дверей;
    52 — колодка для подключения жгута проводов системы управления двигателем;
    53 — электробензонасос и датчик количества бензина;
    54 — лампа подсветки передней пепельницы;
    55 — прикуриватель;
    56 — лампа освещения багажника;
    57 — выключатель лампы освещения багажника;
    58 — плафон освещения салона;
    59 — выключатель лампы сигнализатора стояночного тормоза;
    60 — задние наружные фонари;
    61 — задние внутренние фонари;
    62 — колодка для подключения к элементу обогрева заднего стекла;
    63 — фонари освещения номерного знака;
    64 — дополнительный сигнал торможения, расположенный в спойлере.

    Условная нумерация штекеров в колодках:
    A — колодки блок-фар;
    B — колодка электробензонасоса;
    C — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
    D — колодки плафона освещения салона.



    Проводка ВАЗ-2114 инжектор 8 и 16 клапанов: схема

    Проводка ВАЗ-2114 не отличается от инжекторных «девяток». У карбюраторных машин схема немного проще. Она имеет чуть меньше ответвлений и клемм.

    Предназначение проводки

    С помощью проводов соединены все электрические узлы. Поэтому электрическая схема ВАЗ-2114 состоит из нескольких разделов:

    1. Набор датчиков. ЭБУ обменивается информацией с датчиками системы управления двигателем и оповещает о неисправности включением сервисной лампы на панели приборов. В эту раздел входят все датчики, отвечающие за работу двигателя.
    2. Раздел отопителя салона отображает всю информацию по подключению и работе печки.
    3. В разделе звуковых сигналов отображена схема работы клаксона и других издающих звуки устройств.

    Читайте также: Самостоятельная доработка ВАЗ-2114 своими руками

    Что соединено проводами

    На панели приборов отображается информация о работе и неисправностях двигателя, расположены индикаторы включения поворотников и фар. У торпеды тоже есть множество функций. На ней расположены кнопки включения противотуманок, габаритов, фар, обогрева заднего стекла, кнопки стеклоподъемников. Задняя передача при включении сигнализирует загоранием ламп заднего хода тоже с помощью электропроводки и датчика. Салонная звуковая сигнализация оповещает о непристегнутом ремне безопасности и неисправности ламп только благодаря проводам. Но и это еще не все! Генератор, вентилятор охлаждения, отопитель салона, свечи тоже работают благодаря электропроводке. Все жгуты проводов берут свое начало от блока предохранителей и расходятся по всему кузову автомобиля.

    Читайте также: Какие признаки неисправности у ДПДЗ-ВАЗ 2114

    Обслуживание электрооборудования

    Если вам предстоит установка дополнительного оборудования, то перед началом работ следует отсоединить клемму АКБ. При замене сгоревшего предохранителя новый устанавливается с номиналом не выше предыдущего. Если поставить предохранитель мощнее положенного, то есть вероятность поломки самого потребителя. Если предохранитель сгорел повторно, то следует незамедлительно приступить к поиску причины перегорания.

    Для поиска неисправности в электрической части автомобиля обязательно использовать электрическую схему ВАЗ-2114. Это основной документ, благодаря которому можно выявить любую неисправность проводки. Схема четырнадцатой модели ВАЗ не такая сложная, как может показаться на первый взгляд. У современных моделей авто она гораздо сложнее.

    Еще один важный момент. Все цвета проводов в автомобиле соответствуют цветам проводов на электрической схеме. Благодаря этому можно без труда определить, куда и какой провод подключается. Знание электрической схемы поможет вам самому выявить неисправность, не прибегая к услугам автосервиса.

    Поиск поломки

    При поиске неисправности запрещается замыкать провода на «массу» кузова, т. к. это приводит к выгоранию дорожек в блоке предохранителей. Также не разрешается использовать отвертку, нож, шило при замене реле и предохранителей.

    Неисправности проводки ВАЗ-2114 подразделяются на два типа:

    1. Неполадки в системе зажигания.
    2. Неисправность датчиков.

    В зависимости от типа определяется порядок диагностики.

    При первом типе неисправностей может наблюдаться потеря мощности двигателя, рывки, работа на трех свечах, неустойчивые обороты. В данном случае необходимо начинать с поиска искры – поочередно выкручивать свечи зажигания и замыкать на кузов или двигатель. Если искры нет, то проверяется модуль зажигания, катушки и ЭБУ. Сопротивление на высоковольтных проводах должно находиться в пределах 5,4 кОм. Если показатели не соответствуют, то здесь и затаилась неисправность.

    Во втором варианте следует проверить соединение проводов, пошевелив контакты. Если проверка не дала результатов, то стоит перейти к диагностике датчиков управления – проверить неисправность датчиков с помощью мультиметра, замерив сопротивление на контактах. Если двигатель не запускается, а давление в топливной системе соответствует норме, присутствует искра на всех четырех цилиндрах, а ремень ГРМ цел, то, вероятнее всего, неполадки в датчике положения коленчатого вала. В большинстве случаев об их неисправности оповещает соответствующая лампа на панели приборов. А вот поломку датчика массового расхода воздуха и регулятора холостого хода можно определить только с помощью диагностики. Также неисправность можно выявить с помощью диагностического адаптера, если таковой имеется.

    Подведение итогов

    Как видно из описания, ремонт электрической проводки и оборудования ВАЗ-2114 не представляет больших сложностей. Каждый уважающий себя автолюбитель обязан знать и понимать конструкцию своего автомобиля. Эти знания помогают предотвратить серьезные поломки авто и избежать финансовых потерь. Ведь ни для кого не секрет, что неисправность проводки может привести к замыканию и возгоранию автомобиля.

    Но если у вас нет навыков работы с электрооборудованием, и вы не смогли разобраться с обозначением и назначением проводов, то стоит обратиться к квалифицированному специалисту, чтобы избежать порчи вашего или чужого имущества.



    Установка инжектора от ваз 2114 (проводка) — Лада 2108, 1.6 л., 1990 года на DRIVE2

    Установив двигатель, пришло время проводки, на машине стояла проводка:
    -подкапотная ваз 2108
    -салонная ваз 2114 карбюраторная
    -задний жгут(к фарам) ваз 2108

    Что бы было понятно, напишу сразу какой контроллер стоит (эбу — М73, 21114-1411020-12 Итэлма)

    ЭБУ


    Итак просунув толстый жгут проводов от мозгов к двигателю, подключаем все фишки к движку.
    Впринципе там ошибиться не возможно)После подключения получается вот такой видок)

    ДВС 1.6


    Далее идём в салон и разбираемся дальше с проводкой)
    Да кстате замок стоит от 2110 (т.к. 08 не подходит, ставил я его вместе с евроторпедой)
    2 толстых провода подключаем (корочнивые показаны стрелкой на фото) подключаем, а точнее прикручиваем к массе (кузову) авто.

    эбу


    эбу


    эбу


    так как у меня не инжекторная проводка мне пришлось подключить колодку из 9ти проводов, которая присоединяется к жгуту проводов салонной проводке, самостоятельно)
    Вот та самая колодка:

    суд


    Начнём с распиновки: (это распиновка одинакова у блоков М7.9.7./Январь7.2/М73-мой блок)
    Вот как бы общий вид подключения:

    эбу


    Итак попорядку какой куда провод идёт)
    1.) СП – контакт скорости автомобиля. Информация от датчика скорости.
    идет на 9 контакт красной колодки панели приборов
    2) БП – сигнал Check Engine. Информация от 31 контакта мозгов.
    Идет на 8 контакт белой колодки панели приборов(не будет работать без 6 РЧ контакта!)
    3) ЖЧ – сигнал расхода топлива. Сигнал от 10 контакта мозгов.
    ХЗ за что он отвечает. Его кстате нет даже на схеме в колодке салонной проводки
    4) ГБ – сигнал который идет от колодки диагностики.
    не знаю зачем он нужен, но он как то завязан на БК.
    5) КП – Низковольтный сигнал тахометра. Идет от 8 контакта мозгов.
    Идет на приборную панель во 2 контакт белой колодки
    6) РЧ – сигнал +12В
    Без этого сигнала не сработает дополнительное реле стартера, так же не будет гореть Чек.
    7) ПЧ – сигнал отвечающий за стартер. Идет от 50 контакта мозгов.
    Без этого провода не будут замыкаться контакты дополнительного реле стартера при повороте ключа в положение «Стартер».
    8 ) ГП – «+12″, которые беруться с замка зажигания.
    Дают понять мозгам, что водитель включил зажигание. По этому сигналу начинается работа мозгов и качает бензонасос.
    9) Р – Уровень бензина в баке.
    Жгут от бензонасоса относиться к жгутам СУД и не связан с салонной проводкой. поэтому контакт приходит с бензонасоса на колодку подключения СУД и салонной проводки.
    На счёт бензонасоса…к нему идёт фишка из 3х проводов как видно здесь

    насос


    а к колодке эбу только 2 подсоединяются, как видно на фото (которое выше)-видно что масса прикручена одной из гаечек, так вот здесь 2 массы (хз почему так) одна как раз от этой гаечки-провод на кузов, и один провод из этой колодки, он будет коротенький, вот его тоже на массу, т.к. без него не работает бензонасос)
    Ну вот впринцыпе и всё…будут вопросы задавайте)))

    Captain-Smollett › Блог › Состыковка проводки от ЭБУ Январь 5.1(5.1.1 или 5.1.2) с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2

    И так довольно таки часто мне задают вопросы как срастить проводки от ЭБУ Январь 5.1(5.1.1 или 5.1.2) с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2.

    Проводка от ЭБУ Январь 5.1-61 или 5.1.1-71 с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2.

    И так к примеру имеем ВАЗ 2108-21099 с высокой или низкой панелью. Стоит ЭБУ Bosch 1.5.4-61(71) или Январь 5.1-61(5.1.1-71), главное чтобы не GM(тогда переделывать нужно очень много) с соответствующей проводкой от двигателя, и имеет вот такую фишку для подключения в панель.

    Полный размер

    Январь 5.1 и его модификации(последняя цифра в каталожном номере ЭБУ обозначает производителя поэтому не важна. Бывает: 0 или 1

    фишка от ЭБУ Январь 5.1 к подпанельной проводки

    Полный размер

    вот схема оригинальной проводки для Январь 5.1

    Полный размер

    а вот схема оригинальной проводки для Январь 5.1.1

    Купили панель от ВАЗ 2114 с проводкой (новая или б/у не важно, главное изначально привести ее к стоковому виду, убедится что все исправно работает, а уже потом вплетать сигнал и прочее барахло. Проводка от 2114 бывает как для Я5.1 так и для Я7.2, существуют еще конечно под Е-газ, но ни схем ни саму проводку в живую я не встречал.) и она оказалась для Января 7.2

    вот такая, к примеру, как у меня 2115-3724030-80


    С вот такой фишкой на ЭБУ Январь 7.2

    фишка на ЭБУ Январь 7.2 от салонной проводки 2114

    Для начала взглянем на схему для Января 7.2-81

    схема проводки для Января 7.2-81

    Если вам вообще ничего не понятно тогда схемы сращивания ниже:

    Схема сращивания проводки от ЭБУ Январь 5.1-61 с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2.

    Полный размер

    Схема сращивания проводки от ЭБУ Январь 5.1.1-71 с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2.

    Проводка от ЭБУ Январь 5.1-41 или 5.1.2-71 с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2.

    Это вариант для установки 16кл. двигателя с ЭБУ Январь 5.1-40(5.1.2-71) на подпанельную проводку от ВАЗ 2114 предназначенную для Января 7.2.

    Полный размер

    вот схема оригинальной проводки для Январь 5.1-40 или 5.1.2-71

    Полный размер

    Схема сращивания проводки от ЭБУ Январь 5.1-40 или 5.1.2-71 для 16.кл двигателя с подпанельной проводкой от ВАЗ 2114 предназначенной для Января 7.2.

    Убедительная просьба если статья вам помогла, укажите это, сделлая на нее ссылку. Составляя очередной отчет о переделки на инжектор, 16-ря или установки ЕП итд. если воспользовались моей схемой так же прошу это указать… Нажимаем кнопочку поделится, пусть информация станет чуточку доступнее для тех кто ищет!

    Распиновка монтажных блоков автомобилей ВАЗ

    X1 (Ш1) 1 Б стеклоподъемники
    2 Г выключатель зажигания (кл. 15/2)
    3 ГП выключатель зажигания (кл. 15)
    4 ЖГ переключатель эл.двигателя отопителя
    5 Р выключатель зажигания (кл. 30/1)
    6 КР выключатель зажигания (кл. 30)
    7 блокировка дверей
    8 П выключатель зажигания (кл. 50)
    X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
    2 Г переключатель указателей поворотов (правый)
    3 РП включатель стоп-сигналов
    4 Б контрольная лампа целостности ламп
    5 ПЧ включатель аварийной сигнализации
    6 ГБ дверь левая передняя
    7 ОБ включатель задних противотуманных огней
    8 34 контрольная лампа дальнего света
    9
    10 4 включатель задних противотуманных огней
    11 сч контрольная лампа резерва топлива
    12 ПЧ контрольная лампа уровня топлива
    13 БЧ плафон освещения салона
    14 КГ контрольная лампа ручного тормоза
    15 гч переключатель указателей поворотов (левый)
    16 эл.двигатель фароочистителя
    17
    X3 (Ш3) 1 ж датчик скорости
    2 чп включатель аварийной сигнализации
    3 ГП переключатель указателей поворотов
    4 СБ контрольная лампа уровня масла
    5 Ч масса
    6 РБ контрольная лампа уровня омывающей жидкости
    7 РО контрольная лампа износа тормозных накладок
    8 3 в включатель фар
    9 ЖЗ переключатель стеклоочистителя ветрового стекла
    10 ПГ патрон подключения переносной лампы
    11 выключатель зажигания (кл. 15)
    12 РЧ включатель омывателя заднего стекла
    13
    14 ж контрольная лампа противотуманных фар
    15
    16 СГ указатель давления масла
    17
    18 Р переключатель стеклоочистителя
    19 СО переключатель стеклоочистителя
    20 С переключатель стеклоочистителя
    21 ОБ включатель задних противотуманных фар
    X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
    2 ГБ переключатель света фар (дальний свет)
    3 О стеклоочиститель
    4 БЧ включатель наружного освещения
    5 К реостат освещения приборов
    6 Р аккумулятор
    7 ЧБ переключатель очистителя и омывателя ветрового стекла
    8 О колодка Ш4 монтажного блока клемма 3
    9 СЧ включатель звуковых сигналов
    10 БП включатель стоп-сигналов
    11 Р аккумулятор
    12 СП переключатель света фар (ближний свет)
    13 предупредительный свет
    14
    15
    16 РГ контрольная лампа уровня тормозной жидкости
    17 ЗБ указатель температуры охлаждающей жидкости
    18 КБ контрольная лампа заряда аккумуляторной батареи
    19 ЖЧ включатель противотуманных фар
    20 РЗ контрольная лампа уровня охлаждающей жидкости
    21 Ж тахометр
    X5 (Ш5) 1 3 дальний свет (правый)
    2 дальний свет (левый)
    3 СЧ ближний свет (левый)
    4 П стартер (кл. 50)
    5 ПБ электровентилятора охлаждения радиатора
    6 С ближний свет (правый)
    X6 (Ш6) 1
    2 3 включатель света заднего хода
    3 ГЧ указатель поворота (левый передний)
    4
    5
    6
    7
    8 ЖЧ габаритный огонь (правый передний)
    9 БЧ терморегулятор электровентилятора
    10 ЖЧ габаритный огонь (левый передний)
    11 Г указатель поворота (правый передний)
    12 включатель света заднего хода
    13 РГ датчик уровня тормозной жидкости
    X7 (Ш7) 1
    2 ЖГ эл.двигатель фароочистителя
    3 Б эл.двигатель фароочистителя
    4
    5 СБ датчик уровня масла
    6 СЧ звуковые сигналы
    7 С датчик скорости
    8 ЗБ датчик температуры охлаждающей жидкости
    9 КБ генератор (кл. 61)
    10 Р насос омывателя ветрового стекла
    11 БЧ включатель подкапотной лампы
    12 РБ датчик уровня омывающей жидкости
    13 РЧ тормозные накладки
    14
    15 КП тахометр
    16 РЗ датчик уровня охлаждающей жидкости
    17 ЖБ реле противотуманных фар
    X8 (Ш8) 1 ЖП реле противотуманных фар
    2 ЖЧ противотуманная фара (левая)
    3 Ж противотуманная фара (правая)
    4 ГП катушка зажигания
    5 Р генератор (кл. 30)
    6 Р генератор (кл. 30)
    7
    S РЧ реле противотуманных фар
    X9 (Ш9) 1 РЧ эл двигатель очиститель заднего стекла
    2 Г указатель поворота (правый задний)
    3 БГ эл двигатель очиститель заднего стекла
    4 ОЧ задние противотуманные огни
    5 СЧ дверь задняя
    6 ПЧ дверь передняя правая
    7 БЧ плафон освещения салона
    8 КГ датчик ручного тормоза
    9 БЧ кнопки сигнализации открытых дверей
    10 элементы обогрева заднего стекла
    11 С фонарь освещения номерного знака
    12 ГБ дверь передняя левая
    13 Б плафон освещения салона
    14 П стоп-сигналы
    15 Ж габаритный огонь (правый задний)
    16 3 фонарь заднего хода
    17 ЖЧ габаритный огонь (левый задний)
    18 ЖГ очиститель заднего стекла
    19 элементы обогрева заднего стекла
    X11 (Ш11) 1 Ж насос
    2 РЧ клапан омыва заднего стекла
    3
    4 Ж насос
    5 БЧ подкапотная лампа
    6
    7
    8 КЧ подкапотная лампа
    9 Б эл двигатель стеклоочистителя
    10 эл.двигатель стеклоочистителя ветрового окна
    11
    12 СО датчик аварийного давления масла
    13
    14 Р клапан омыва ветрового стекла
    15 СО эл.двигатель стеклоочистителя
    16 С эл двигатель стеклоочистителя
    17 ЖБ эл двигатель стеклоочистителя
    18
    19

    Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

    Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

    Основные особенности

    Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

    1. Электронасос топлива.
    2. Форсунки в топливной рампе.
    3. Систему датчиков.

    Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

    В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

    Конструкция электропроводки автомобиля

    Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

    1. Система наружного освещения.
    2. Система зажигания.
    3. Топливоподача.
    4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
    5. Запуск двигателя (стартер).
    6. Питание (аккумуляторная батарея и генератор).
    7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

    Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

    Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

    Система запуска двигателя

    В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея.

    Стартер состоит из таких компонентов:
    1. Обмотка статора (неподвижной части).
    2. Роторная обмотка (возбуждения).
    3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
    4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
    5. Крышки, щеточный узел и прочие детали.

    Как работает стартер?

    Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

    1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
    2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
    3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
    4. Замыкаются силовые контакты, и начинает вращаться ротор.
    5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
    6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

    Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

    Конструкция генератора

    Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

    1. Роторная обмотка возбуждения.
    2. Контактные кольца на роторе.
    3. Подшипники.
    4. Передняя и задняя крышки.
    5. Статорная обмотка.
    6. Регулятор напряжения.
    7. Шкив с крыльчаткой.
    8. Диодный блок.
    9. Конденсатор.
    Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

    Как работает генератор?

    При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

    Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

    Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

    Работа регулятора напряжения

    Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

    И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

    Электронный блок управления

    Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

    Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:
    1. Корпус из пластика и металла.
    2. В основе схемы находится микроконтроллер.
    3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
    4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

    Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

    Датчики системы управления

    На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

    Система состоит из следующих датчиков:

    1. Положения дроссельной заслонки.
    2. Положения коленчатого вала.
    3. Фаз (положения распредвала).
    4. Скорости (находится на тросике спидометра).
    5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
    6. Давления.
    7. Детонации.
    8. Кислорода.

    Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

    Электрическая Схема Ваз 2114 Инжектор 8 Клапанов

    Немного сложнее осуществляется ремонт на форсированном, 1,6-литровом моторе: Сначала нужно снять защитный кожух и ослабить хомут, крепящий патрубок воздушного фильтра.


    Снятие датчика с авто Расположен регулятор холостого хода в посадочном отверстии своего узла, то есть дросселя. Предохранитель 1 даёт постоянное питание для блока управления электропакетом.

    Спустя год Волжский автомобильный завод выпускает первую опытно-промышленную партию в количестве 50 автомобилей ВАЗ и в этом же году хэтчбек был впервые представлен на рынке. Если вы сняли датчик с машины, но работа двигателя не меняется, значит, причина была в нем.
    Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ2108,2109,2110,2111,2113,2114,2115

    Для этого: Снимаем наконечник провода со свечи первого цилиндра; Подносим его к металлической детали мотора на расстояние мм; Включаем стартер; Смотрим, проскакивает ли искра между проводом; Аналогично проверяем провода со свечей 2,3 и 4 цилиндров. Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики.

    Поиск начинается с: Модуля зажигания; ЭБУ — на автомобилях с двигателем ВАЗ Для проверки катушки зажигания необходимо воспользоваться тестером, с помощью которого следует измерить сопротивление первичной и вторичной обмоток. Разобравшись в ней и поняв принцип действия, можно эффективно управлять автомобилем и выполнять мелкий ремонт.

    Колодка жгута проводов боковых дверей к жгуту панели приборов; Колодка жгута проводов боковых дверей к жгуту обогрева сидений; Электроблокиратор правой задней двери; Колодка жгута к громкоговорителю заднему правому; Колодка жгута к громкоговорителю заднему левому; Блок управления блокировки дверей; Колодки жгута проводов боковых дверей к жгуту дополнительному левому; Колодки жгута проводов боковых дверей к жгуту дополнительному левому; Выводы жгута проводов боковых дверей к радиоаппарату; Колодка жгута проводов боковых дверей к жгуту дополнительному правому; А1 — точка заземления жгута проводов боковых дверей.

    Модификация с 8-клапанным двигателем ВАЗ, объемом 1,6 литра и мощностью 81,6 лошадиные силы. Но дело может быть в степени его чувствительности.


    Это тоже внесло некоторые усложнения и дополнительные жгуты проводов, которые показаны на схеме электрооборудования ВАЗ

    реле и предохранители на эбу,карлсон и бензонасос

    Схема переднего жгута ВАЗ 2114 инжектор

    Модуль зажигания ВАЗ состоит из двухискровой катушки и относится к блочному типу. Салон автомобиля ВАЗ стал более комфортабельным, появилась новая более удобная и совершенная панель приборов, имеющая более обтекаемую и эргономичную форму, кнопочные переключатели с подсветкой и контрольные лампы т. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.

    Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.

    Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая — на 2-й и 3-й цилиндры.

    Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент.


    Удачи на дорогах! Схема подключения инжектора Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже.

    Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие. Предусмотрена возможность подключения противотуманных фар.

    Отбрасываем провода, ведущие к датчику.
    Раскидываем провода зажигания

    Схема проводки ваз 2114

    Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Звуковой сигнал и реле его включения.


    Дополнительные возможности новой электросистемы Схема претерпела изменения не только в конструктивном плане, для обеспечения работы новых названных ранее элементов, но и для возможности установки дополнительного оборудования, о которой даже не догадывались владельцы первых Датчик ставится в обратном порядке см. F4 20A — Элемент обогрева заднего стекла.

    Ремонт будет нецелесообразен, если износился привод направляющей иглы. Годы производства —г. Реле включения электроподъемников.

    Добавился жгут проводов для подключения к электронному коммутатору. Годы производства —г.

    Информация предназначена для самостоятельного ремонта авто. Моторедуктор и реле включения очистителя ветрового стекла. Немного сложнее осуществляется ремонт на форсированном, 1,6-литровом моторе: Сначала нужно снять защитный кожух и ослабить хомут, крепящий патрубок воздушного фильтра. Клапан включения омывателей фар.

    Схема электрооборудования ВАЗ 2113, 2114


    Проводка на ВАЗ нам здесь уже не понадобится, дальше идут механические манипуляции. Он мог показывать температуру воздуха за бортом, если у вас не работало радио с прогнозом погоды, а также давал представление о расходе топлива. Для того, чтобы точно проверить свой датчик кислорода см.

    F15 7. Схема подключения инжектора Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже.

    Можно нагреть датчик и открутить в нагретом виде. Подкапотная лампа.
    Цепь включения стартера ВАЗ 2110; 11; 12. Подробно и в деталях.

    No comments

    Они находятся в прочном пластиковом корпусе, из которого выведены 4 провода высокого напряжения. Привод представляет переднее поперечное размещение.

    Для этого следует измерить сопротивление на его парных высоковольтных выводах модуля зажигания. F11 7. Обратите внимание!

    Выпущенная в году модификация с инжекторным клапанным двигателем ВАЗ, объемом 1,6 литра и мощностью Контрольная лампа указателей поворота.

    А для того необходимо было обеднить смесь. F4 20A — Элемент обогрева заднего стекла. Еще одна модификация выпущенная в году, на нее был установлен двигатель ВАЗ, объемом 1,6 литра и мощностью 82 лошадиные силы. Отдельный ход может составлять до шагов.

    Статья по теме: Псд на замену электропроводки

    Электрооборудование автомобиля

    Определить возможную неисправность в этом датчике не всегда удается легко. Цена такого ремонта посильна для любого автолюбителя.

    Модификация с 8-клапанным инжекторным двигателем ВАЗ, объемом 1,5 литра и мощностью 77 лошадиных сил. Совет: если датчик слишком прикипел — побрызгайте из флакона WD Все провода маркированы на схеме по цвету соответствуют цветам в электрооборудовании автомобиля, поэтому попутать не возможно. Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока. На крышке багажника разместили спойлер — антикрыло.

    Порядок нумерации штекеров в колодках: А — блок-фар и очистителей фар; Б — прикуриватель; В — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлов электрооборудования у колодок с иным числом штекеров порядок нумерации аналогичный ; Г — реле включения заднего противотуманного света; Д — выключателя аварийной сигнализации; Е — моторедекторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж — плафона освещения салона. Цепь питания систем впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм. В частности, придерживаться правил, изложенных в п 4. F14 7. Это тоже внесло некоторые усложнения и дополнительные жгуты проводов, которые показаны на схеме электрооборудования ВАЗ

    В стандартную комплектацию входит бортовая система оповещения водителя о закрытии замков дверей, незастегнутых ремнях безопасности, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. И кратко об изменениях проводки Е-газ: Кнопка обогрева стекла подключена к приборам а не к печке. Реле включения обогрева заднего стекла. F12 7.
    Блок предохранителей и реле на инжектор ВАЗ 2109-2115 АВАР 367.3722М (2115-3722.010-40)

    Датчик фаз ВАЗ-2114 (8 клапанов): замена своими руками

    Датчик фаз ВАЗ-2114 (8 клапанов) нужен для нормализации работы двигателя. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи зажигания. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

    Как работает инжектор

    Для безупречной работы двигателя все узлы должны работать без сбоев.Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

    А всего в конструкции автомобиля несколько систем:

    1. Подготовка воздуха.
    2. Подача топлива.
    3. Зажигание
    4. Выхлоп выхлопных газов.
    5. Смазка двигателя.
    6. Охлаждение.
    7. Газораспределение.
    8. Управление двигателем.

    Для наиболее стабильной работы двигателя необходимо, чтобы все датчики давали четкий и четкий сигнал, который компьютер будет принимать и обрабатывать.При этом корректируется время открытия форсунок и момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

    За что отвечает датчик фаз

    Это устройство устанавливается на распределительном валу и подает сигнал на микроконтроллер, в каком положении находятся поршни двигателя. Датчик работает на эффекте Холла. На распредвале установлена ​​шестерня, необходимая для работы датчика.Как только зубья шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эта «впадина» должна быть установлена ​​напротив активной части датчика.

    В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика выдается сигнал, он поступает на электронный блок управления. Последний считает количество импульсов и дает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов).Цена новинки не более 600 руб.

    Основные признаки поломки

    При выходе из строя датчика коленчатого вала форма и размер выходного сигнала нарушаются. Микроконтроллер опрашивает устройство не более 5 минут. В случае отсутствия сигнала с датчика блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличивается на 10%.Основные признаки выхода из строя датчика фазы:

    1. Значительное увеличение расхода бензина.
    2. Ухудшение динамических характеристик автомобиля.
    3. Затрудненный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
    4. На панели приборов загорается лампа Check Engine.
    5. Нарушение компьютерной диагностики и систем.
    6. Появляются ошибки бортового компьютера P0343 или P0340.

    Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя.Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, или неправильной установке меток. Также при чрезмерном износе шестерен распредвала и коленчатого вала.

    Ошибки бортового компьютера

    Ошибка под номером Р0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно выполнить диагностику системы управления ДВС с помощью простейшего сканера, работающего по протоколу K-line или OBD-II.Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

    Самая точная проверка фазового датчика ВАЗ-2114 (8 клапанов) — установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

    Удаление устройства

    Чтобы снять датчик фазы, нужно найти место, в котором он установлен.Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

    Для демонтажа нужно произвести следующие манипуляции:

    1. Отсоединить отрицательную клемму от аккумуляторной батареи. В этом случае оперативная память компьютера полностью очищается, ошибка стирается. Если после замены датчика фаз на ВАЗ-2114 (8 клапанов) не отсоединить аккумуляторную батарею, ошибка все равно появится и двигатель не будет работать должным образом.
    2. Отключить прибор проводами от прибора.
    3. Ключом на «10» открутите болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
    4. Осторожно снимите датчик.

    Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом — вдруг датчик заработал, и вы случайно повредите его.

    Установка нового датчика фазы

    Перед установкой нового устройства нужно тщательно очистить сиденье под ним. Не стоит использовать герметики, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке датчик будет сложно снять. Да и остатки герметика могут попасть в систему смазки и там запутаться.

    Поэтому просто замените датчик фаз ВАЗ-2114 (8 клапанов).Проверку работы устройства следует проводить после подключения отрицательной клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и наличие ошибок бортового компьютера. Если ошибки присутствуют, то возможно проблема не в датчике, а в проводах его подключения.

    Датчик скорости ВАЗ-2114: замена и диагностика своими руками

    На автомобилях ВАЗ-2114 датчик скорости очень важен. Именно с его помощью регулируется состав топливной смеси и момент зажигания.А также в наличии гидроусилитель руля — включение и выключение этого механизма.

    На карбюраторных автомобилях использовалась кабельная система для передачи данных о скорости. На инжекторных машинах используются датчики, генерирующие электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

    Как устроен датчик?

    Самые первые датчики, которые устанавливались на инжекторных автомобилях, монтировались в приборной панели. Спидометр все-таки приводился в движение механической передачей вращения.Это очень неудобно, так как все равно вся система продолжала работать на механических устройствах. Датчики второго поколения были намного лучше.


    Механической трансмиссии больше не было, но был один недостаток — соединение с механической коробкой передач производилось с помощью шестеренки. Она была очень ненадежной, часто выходила из строя. В датчиках третьего поколения использовались устройства, основанные на эффекте Холла. Они надежнее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 установлен непосредственно на коробке передач.



    За что отвечает датчик скорости?

    Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 подключен к электронному блоку управления микроконтроллера и спидометру. Исправный датчик выдает сигнал, значение которого зависит от скорости автомобиля.


    В этом случае электронный блок управления обеспечивает нормальную работу исполнительных механизмов, в частности, регулятора холостого хода.Все электронные устройства нуждаются в своевременной проверке и контроле за работой. Если у вас не работает спидометр, то это не значит, что неисправен датчик скорости. Обязательно проверьте сам спидометр. Не исключено, что в нем и кроется поломка.

    Как определить, неисправен ли датчик

    Если в вашем автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая появится на дисплее. Всего две ошибки:

    1. P0503 — сигнал датчика скорости прерван.Возможно, причина такого поведения — плохой контакт в соединительных проводах.
    2. P0500 — сигнал датчика скорости отсутствует вообще. В этом случае может быть как поломка устройства, так и обрыв провода, соединяющего датчик с электронным блоком управления.

    Перед заменой датчика убедитесь, что все провода, которыми он подключен к системе, в хорошем состоянии.





    Внешние признаки повреждения

    Также можно заметить следующие симптомы, характерные для поломки датчика скорости:

    1. Значительно сниженная мощность двигателя.
    2. Расход бензина увеличивается, и это заметно.
    3. Обороты холостого хода двигателя нестабильны. Иногда двигатель глохнет, если не нажимать педаль газа.
    4. Спидометр не работает или работает нестабильно.

    Все эти признаки нельзя однозначно отнести к датчику скорости. Ведь такие симптомы появляются и при выходе из строя других устройств и исполнительных механизмов.

    Диагностика датчика

    Есть несколько способов выполнить диагностику. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а на выходе подключить мультиметр.Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем больше величина напряжения.

    Если не хотите разбирать датчик, можно поднять одно колесо домкратом. Включите пятую скорость и постепенно раскрутите колесо. Если напряжение увеличивается постепенно, значит, прибор исправен. Но диагностика будет намного лучше, если будет установлен заведомо исправный датчик.



    Замена

    Заменить датчик скорости ВАЗ-2114 можно очень быстро, для этого лучше всего использовать смотровую яму или эстакаду.Порядок работы следующий:

    1. Отсоедините отрицательную клемму от АКБ.
    2. Очистите всю поверхность вокруг датчика на коробке передач.
    3. Отсоедините колодку, нажав на фиксатор.
    4. Открутите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

    При поломке привода его необходимо вытащить. Для этого отверните гайку на ключе «10». Осторожно снимите привод, внимательно следите за тем, чтобы шток не попал внутрь коробки.При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод. Новый датчик скорости необходимо установить, повернув его по часовой стрелке. После этого подключите провода и проведите тесты.

    Троит двигатель ВАЗ-2114 инжектор (8 клапанов). Ремонт двигателей

    На заре автомобилестроения одними из самых популярных были 4-цилиндровые двигатели. И сегодня они самые распространенные. Бывает, что по нескольким причинам один из цилиндров «вышел из строя», и агрегат работает на оставшихся трех.Иногда троит двигатель ВАЗ-2114 инжектор (8 клапанов). Что вызывает это явление и что с этим делать? Попытаться понять.

    Мощность двигателя

    Для автомобилей этой модели был разработан 8-клапанный двигатель с индексом 2111. Если сравнивать этот агрегат с другими, есть важные отличия. Это электронное управление и впрыск топлива. ЭБУ полностью учитывает все основные данные, необходимые для эффективной работы. Мотор выносливый, мощный, экономичный.

    Мощность 78 лошадей.Объем — 1,5 литра.

    Каждый из четырех цилиндров имеет по два клапана. У них диаметр 81 мм. Особенности конструкции этого агрегата позволяют увеличить мощность до 120 л.с. Также имеется доработанный агрегат рабочим объемом 1,6 литра и мощностью 80 л.с.

    Владельцы очень довольны этими моторами. Они полностью себя оправдывают. Однако бывает, что троит двигатель на ходу, есть и другие неисправности. В большинстве случаев все это легко ремонтируется.

    Как понять, что мотор затроил?

    Смешать это с чем-то очень сложно. Даже неопытные автомобилисты отчетливо слышат звук. Плавная работа двигателя превращается в прерывистые ужасные шумы. Сложно описать, но из глушителя вместо обычного шипения будет «рысь».

    Рекомендуем

    Как работает сайлентблок задний переднего рычага и сколько он служит?

    Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

    Последствия

    Если троить двигатель ВАЗ-2114 форсункой (8-ми клапанный), то двигатель сразу теряет мощность. Ведь все три цилиндра разные. Еще один типичный симптом для ряда ваз — вибрация и тряска из моторного отсека. Еще один симптом «болезни» — повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и газов.И это еще не все. Важно реагировать на появляющиеся сигналы, иначе автомобилю потребуется серьезный ремонт.

    Когда один цилиндр не работает, топливная смесь в нем не горит, а просто накапливается.

    Затем разбавляют маслом и отправляют Картеру. Чем больше топлива нужно получить, тем больше жидкости будет в масле. Он быстро потеряет смазывающие свойства. Результат — повышенный износ поршневых колец и других деталей. Через некоторое время двигатель потребует капремонта (ВАЗ-2114 — модель).

    Причины

    Их много. Есть даже такие детали, по которым настоящие профессионалы сразу могут определить проблему. Однако мы приводим статистику по наиболее частым причинам.

    Утроение может произойти из-за неисправной свечи. Также это явление наблюдается при обрыве провода высокого напряжения, выходе из строя катушки зажигания, неисправном блоке управления. Еще одна возможная причина — подсос воздуха во впускном коллекторе, сгоревший выпускной клапан. При перфорированной прокладке ГБЦ тоже фигурирует в этом выпуске.Этот эффект вызывает сломанное компрессионное кольцо, прогорание поршня. Естественно, это далеко не все причины, по которым троит двигатель ВАЗ-2114 инжекторный (8 клапанов).

    Самостоятельная диагностика

    Теперь, когда вы знаете причины, давайте посмотрим, как выполнять диагностику. Начать стоит с самого простого. Пусть это будет сломанный цилиндр.

    Итак, первым делом нужно запустить двигатель и открыть капот. Затем послушайте, как работает двигатель, и запомните этот звук. Теперь поочередно снимаем высоковольтные провода.Свечи не получат напряжение, и цилиндры перестанут работать. Слушать. Вы меняли звук? Если нет, то ваша проблема в неработающем цилиндре.

    Проверка искры

    Важно знать, есть ли искра в цилиндрах. Для этого вам понадобится свечной ключ. Выкрутите свечу из неработающего цилиндра, осмотрите ее электрод. Если вы видите нагар или закопченную, то этот предмет следует заменить. Очистить свечу можно, но это не навсегда, только временно решит проблему.

    Теперь проверим свечу на наличие искры. Подключите его к проводу ВН и поместите на металлическую часть корпуса двигателя. Там же, чтобы электрод не касался корпуса. Дальнейший помощник. Его задача — крутить стартер, а ваша — наблюдать за свечой. Если в стартере пошли искры, у вас могут быть проблемы с проводами. Также он связан с нерабочей катушкой, ЭБУ или датчиком положения коленчатого вала. Возможно есть смещение ремня ГРМ, что могло быть причиной тения на ходу.

    Троит в сырую погоду

    Да и это не шутка. Многие владельцы автомобилей ВАЗ отмечают, что недавно вымытый или просто сырой день «железных коней» начинает троить.

    Среди частых причин — жидкость, которая была в свечных колодцах.

    В результате искра перестает искрение, и, следовательно, цилиндр может работать некорректно. Но это не все.

    Значит, может привести к выходу из строя различных датчиков из-за воздействия агрессивной среды. Также при очистке под высоким давлением можно повредить различные чувствительные детали.

    Что касается окружающей среды, то в сырую погоду двигатель троит после длительного простоя. Запуск мотора происходит не сразу, а с пятого и шестого раза. Работа мотора неровная и хрупкая до полного прогрева. Визуальный осмотр часто не дает результатов. Мотор становится нормальным после некоторого остывания или до следующего дождя. Отчасти причина та же, что и после мойки машины.

    Под корпусом распределителя скапливается влага или конденсат.Есть ли простой способ диагностировать эту проблему. Завести двигатель в темноте. Если вы видите под капотом фары, нужно заменить провода.

    Не забывайте о свечах. Если двигатель не хочет запускать сырость, то скорее всего свечи просят замену. Может, перестали давать сильную искру. В сырой дождливый день свечи могут накапливать влагу, что приводит к утечке тока. Чаще всего в неисправности катушки зажигания. Дело в том, что они треснут, и они скапливаются в конденсате.

    А Холодный двигатель нестабилен

    Иногда автомобили ВАЗ троят, пока не остынут.Но как только они разогреются, они начинают работать стабильнее. Здесь вы также можете выбрать несколько простых причин. Чаще всего ЭБУ выдает команду на создание слишком богатой топливной смеси. Если влажные высоковольтные провода тоже приводят к аналогичному эффекту. Износ поршня вызовет заедание.

    Что при нагревании

    Бывает наоборот. В холодном состоянии можно наблюдать стабильную работу, но должен нагреваться, так как двигатель ВАЗ-2114 сразу троит инжектором (8 клапанов). Часто это происходит из-за сгоревшей прокладки головки блока цилиндров, неисправного ЭБУ или проблемы в катушке зажигания.

    Проблемы на холостом ходу

    Это особенно частая ситуация. И без разницы, двигатель холодный или прогретый. При этом причин для выпуска очень и очень много. Это может быть элементарный вопрос — от выхода из строя одной из свечей до серьезных проблем в поршневой группе. Если деталь меняется легко, изношенные цилиндры требуют серьезного ремонта. ВАЗ-2114 — не исключение.

    Таким образом, нестабильная работа силовых агрегатов на холостом ходу может быть связана с пережатыми клапанами, несоответствием меток, ремнем ГРМ, сгоревшими клапанами в моторе.Они также могут быть повреждены из-за гидравлического удара. Также не исключены различные сбои электроники.

    Если троит, а потом останавливается

    Многие автомобилисты неоднократно сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей. Протестировал ЭБУ, проверил все, что можно, результат нулевой. Еще троит двигатель и глохнет.

    В этом случае вы можете проверить состояние форсунок. Многие после серьезной диагностики эту проблему очень легко, просто и недорого решают путем очистки форсунок и топливной рампы.

    Если причину трудно найти

    Это случается. И это довольно распространенная ситуация. Может помочь в диагностике автомобиля с помощью компьютерных систем. Эта операция проверит все датчики, электронный блок управления двигателем, а по результату выдаст информацию о том, где возникла неисправность автомобиля ВАЗ-2114.

    Если вы столкнулись с этой ошибкой, не паникуйте. Все можно исправить, и этот эффект не смертельный. Если не удается определить причину, обратитесь к опытным специалистам.Но часто его удается найти и исправить своими руками.

    Insights

    Важно очень внимательно следить за состоянием автомобиля и отдельных компонентов. При хорошем уходе, своевременной замене расходных материалов и жидкостей эта машина будет работать не хуже швейцарских часов. Ну а если вдруг агрегат окончательно выйдет из строя, всегда можно приобрести и установить новый двигатель по цене 1,6 литра порядка 20 тысяч рублей.

    Итак, мы нашли основные причины, по которым может не работать один из цилиндров в автомобиле ВАЗ-2114.

    Форсунка

    Ваз 21074 смело можно назвать «обновленной семеркой»

    В 1982 году Волжский автомобильный завод выпустил новую модель ВАЗ 2107. Изначально это была машина карбюраторного типа. Объем двигателя на разных версиях автомобилей отличался. Инжекторная модель ВАЗ 21074 имеет двигатель объемом 1,6 литра, что в точности соответствует объему двигателя ВАЗ 21074 с карбюраторным двигателем от «шестерки».

    В целом машина создавалась на базе ВАЗ 2105.Инжекторный двигатель более экономичен и стал устанавливаться на ВАЗ 21074 с 2006 года, специально для соблюдения условий экологической безопасности.

    ВАЗ 2107, а также его модификации стали безоговорочными лидерами российского автопрома благодаря хорошему соотношению цены и качества. Карбюратор ВАЗ 21074 позаимствовал двигатель у ВАЗ 2106, а инжектор ВАЗ 21074 — от модели 21067.

    Технические характеристики ВАЗ 21074

    Для ВАЗ 21074 инжектор имеет свои технические характеристики, определяющие его работу.Тип кузова автомобиля — седан с 4 дверьми и 5 местами. Грузоподъемность автомобиля 400 кг. Вес багажа на крыше не должен превышать 50 кг. Средний клиренс авто — 16,4 см. Но минимальное его значение — 9 см до нейтрализатора, что необходимо учитывать при движении по некачественным дорогам. Максимальная скорость этого автомобиля — до 150 км / ч. Разгон до 100 км / ч осуществляется за 16-19 секунд.

    Двигатель ВАЗ 21074 инжекторный — рядный четырехцилиндровый с диаметром цилиндров 7.9 см и ход поршня 8 см. Система питания с распределенным впрыском. Мощность двигателя 73,6 л. с участием. при рабочем объеме 1,6 л и 5000 об / мин. Относительно трансмиссии ВАЗ 21074 инжектор по техническим характеристикам можно обозначить следующим образом. На автомобиле установлена ​​5-ступенчатая механическая коробка передач. Машина с задним приводом.

    Рекомендуемая статья: Тюнинг ВАЗ 2114 (тюнинг Лада 2114) своими руками, фото в багажник

    Шасси автомобиля представлено двумя передними независимыми подвесками на двух рычагах и задней зависимой подвеской (с жесткой балкой).Дорожный просвет у этой машины на высоком уровне, ну это российская машина. Тормозная система представлена ​​передним дисковым тормозным механизмом и задним барабанным механизмом.

    В целом характеристики инжектора ВАЗ 21074 говорят о том, что машина неплохая и сможет долго служить своему владельцу. Он надежен в эксплуатации, но о значительной эффективности двигателя говорить нельзя, так как расход топлива в среднем составляет 6,8–9,6 л на 100 км в зависимости от режима движения.

    Как устроена схема управления ВАЗ 21074 инжектор

    ВАЗ 21074 с двигателем инжекторного типа имеет свои особенности. Во-первых, это электронное управление двигателем. Такая система четко контролирует состав топливной смеси. Также работает и работает топливный насос, который включается и выключается электроникой. Такой контроль осуществляется над всеми частями двигателя.

    Схема форсунки ВАЗ 21074 состоит из следующих основных узлов: электронного блока, нескольких датчиков, соединяющих провода.На панели приборов есть сигнальная лампа, которая загорается при сбоях в работе компонентов системы. Когда машина начинает свою работу и заводится двигатель, она начинает проверять свою работу. Сначала загорается сигнальная лампа, а затем, если все в порядке, гаснет. Если во время эксплуатации автомобиля лампа загорается, то это свидетельствует о возможной неисправности двигателя.

    В инжекторный генератор ВАЗ 21074 установлен трехфазный переменный ток. Имеет встроенный выпрямитель и регулятор напряжения.

    Рекомендуемый артикул: Тюнинг Газелей значительно увеличивает технические характеристики.

    Самым важным элементом электронной схемы является блок управления. Именно он занимается разработкой сигналов для управления работой двигателя и обработкой датчиков от показателей работы частей системы. Устройство имеет встроенную память, данные в которой хранятся даже при отсутствии питания.

    Датчики

    служат для генерации сигналов о работе, например, коленчатого вала и др., Что позволяет синхронизировать работу элементов системы между собой.

    В целом правильная работа инжектора ВАЗ 21074 позволяет уделять автомобилю минимум внимания и периодически проверять его на специальном диагностическом оборудовании. Но карбюраторный двигатель более прихотлив и потребует большего внимания, так как его придется периодически чистить, регулировать и настраивать. Например, очень часто делают тюнинг ВАЗ 2109 (карбюратор).

    Также стоит отметить доступную цену ВАЗ 21074 (инжектор) (в среднем около 4000 долларов, при поиске можно найти за 2000 долларов, но повозиться все равно придется), то есть безусловно дополнительное преимущество наряду с экономичностью и надежностью автомобиля.

    И напоследок видео, как инжектор ВАЗ 21074 разгоняется до 150 км / ч:

    Признаки замены ремня ГРМ ВАЗ 2114. Последствия обрыва ремня бревна

    На этапе эксплуатации автомобиля наступает момент замены ремня ГРМ на инжектор ВАЗ 2114 в связи с возможными поломками, связанными с истечением срока эксплуатации или его дефектами. Ремень ГРМ представляет собой резиновое изделие, выполненное в виде кольца с характерными прорезями по внутреннему кругу, используется для синхронной работы валов: коленчатого и распределительного.

    Когда нужна замена и что для этого нужно

    В период амортизации ремень газораспределительного механизма начинает вылезать, ломаться или скользить. Проявление поломки при работе двигателя приводит к тому, что он тупой и запустить его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным устройством впрыска для подачи топлива, индикатор, информирующий об ошибке датчика фаз на панели приборов.

    Если на автомобиле установлен силовой агрегат объемом 1,5 литра, 8-ми клапанный, то для самого ремонта потребуется лишь покупка и замена ремня. В случае настройки двигателя 1,3 литра эта поломка приведет к выходу из строя всего газораспределительного механизма. Требуется капитальный ремонт. Замена ГРМ на ВАЗ должна проводиться после 45 тыс. Км эксплуатации автомобиля. Необходим постоянный контроль над механизмом профилактики. Последовательность действий следующая.

    1. Покупка и замена натяжного ролика.
    2. Устранить возможный люфт в насосе.
    3. Смажьте механизм ролика.

    При наличии несложного сантехнического инструмента замена ремня ГРМ возможна в домашних условиях. Список инструментов, необходимых при ремонте рассматриваемого узла.

    1. Ключи гаечные 10, 13, 17,19;
    2. Кейд ключ с трубкой.

    Как заменить ремень ГРМ ВАЗ?

    Установите автомобиль на горизонтальную площадку.После этого выжать ручник. Включаю 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, с помощью ключа на 10. Запомните расположение метки ГРМ ВАЗ 2114 и открутите крышки сбоку от крышки и одну спереди. Чтобы ослабить усилие натяжного ремня, необходимо прокрутить коленчатый вал в сторону против хода часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубьев шестерни от уса задней крышки.

    Сделайте демонтаж ремня генератора.Сняв шкив устройства, установите болт на место крепления. Верните рычаг переключателя коробки передач в нейтральное положение. Вращая коленчатый вал, следите за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Метка установки должна находиться на одной прямой линии с меткой, установленной на шкиве. Ослабив крепление гайки на ролике натяжного механизма, проводим синхронизацию ремня ГРМ.

    Схема привода распредвала ВАЗ 2114

    После этого установить новый ремень, натянуть его левой стороной ролика и надеть шкив помпы, затем шкив коленчатого вала.Натяжение осуществляется в направлении, противоположном ходу часов, с учетом предотвращения перегибов и перегибов. Затяните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это должен делать сам. В случае непонимания сначала проведите весь технологический процесс.

    Когда метки совпадают, откручиваем болт на коленвале Vale и устанавливаем шкив генератора на прежнее место. Проведите натяжение ремня с помощью ролика.С соблюдением мер безопасности довести двигатель до рабочего состояния. Через 2-3 минуты остановите его и проведите дополнительную регулировку натяжения ремня. Установите снятые ранее механизмы на место.

    Процесс замены требует терпения, спокойствия, совершенства и желания набраться опыта ремонта. При их отсутствии обращаться в сервисные службы, где замена ГДМ Форсунка ВАЗ 2114 без учета стоимости запчастей обойдется в «круглую» сумму.

    Приветствую вас друзья на сайте ремонта автомобилей своими руками. Ремень газораспределительного механизма — одна из важных частей автомобиля, без которой ваш двигатель просто не заводится.

    Со временем ремень начинает рваться, скользить вместе с шестернями, а может и полностью рваться. Поэтому своевременная замена ремня ГРМ ВАЗ 2114 просто необходима.

    В общем, менять ремень ГРМ надо вовремя, как рекомендуют, через 40-45 тысяч километров, что бы не было вне дороги.

    В каких случаях необходимо заменить ремень:

    • Если пробег 40-45 тыс.
    • Если на нем появились трещины.
    • Волокна начинают взмахивать.
    • Зубья шлифованные.
    • При заклинивании натяжителя.
    • С постоянным грохотом шестерни распредвала.

    Инструкция по замене ремня ГРМ ВАЗ 2114

    Откручиваем и снимаем крышку (кожух) ремня ГРМ, он крепится если не ошибаюсь на трех болтах под ключ на десять.

    Ослабляем ремень генератора и снимаем вал с цензой вместе со шкивом, демпфером.

    Выставляю верхнюю мертвую точку. Для этого увеличиваем двигатель по вращению. Совместим метки на шестернях распредвала с меткой его задней крышки. Кроме того, заодно можно заменить сальник распредвала, если есть утечки масла.

    Также метка на шкиве календарного вала должна совпадать с меткой на крышке. Проверяем еще одну метку на маховике, она тоже должна совпадать.Для этого вытащите резиновую заглушку на крышке картера сцепления.

    После этого отпускаем натяжной ролик его эксцентриком (со смещенным центром) чтобы не надо было полностью откручивать, снимаем ремень.

    Если ролик шумит или имеет большой люфт, его также следует заменить, особенно если вы его не меняли.

    Внимание! При установке нового ремня нельзя проворачивать двигатель и сдвигать ранее установленные метки.

    Носим новую натяжку ремня с помощью ролика при его закручивании. Прокручиваем мотор вашего «Железного коня» на пару оборотов проверяем натяжение ремня.

    Если все нормально с демпфером вместе с ремнем генератора и протянуть его.

    Закрываем крышку газораспределительного механизма. Проверьте свою работу, если вы все сделали правильно, запустите двигатель, он должен запуститься без проблем.

    На этом все наши работы завершены, теперь вы наверняка убедились, что можете поменять ремень своими руками, оплачивая только запчасти.

    Ремень ГРМ в любой машине выполняет функции связующего, синхронизируя работу распределителя и коленчатого вала, что не исключение и ВАЗ 2114. В большинстве случаев замена ремня ГРМ на 2114 и других автомобилях строго регламентирована в руководство по эксплуатации автомобиля, особенно на 8-ми клапанных двигателях. Однако не многие автомобилисты знают, что это именно этот предмет, а также где его искать.

    Расположение ремня ГРМ на ВАЗ 2114

    Обнаружить эту важную деталь абсолютно несложно, ведь при открытии капота автомобиля он сразу же разбегается.Этот ремень отличается от другой зубчатой ​​внутренней поверхности, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных деталей, из-за чего подвержен повышенному износу, поэтому своевременно заменяется.

    Рано или поздно ремень ГРМ может начать «подниматься», скользить или начинать движение. Часто бывает так, что это связывает два звена вала непосредственно во время движения. В таких случаях машина глохнет и не заводится, а в инжекторных версиях 2114 на приборной панели горит лампочка «Ошибки датчика PHA».

    Последствия обрыва бревенчатой ​​ленты

    Для автомобилей в комплектации с 1,5 л, двигателем с 8 клапанами, разрыв газораспределительного механизма не приведет к каким-либо катастрофическим последствиям. Однако устанавливались модели с 1,3 л. Двигатель, зазор может вызвать повреждение клапанов, что приведет к поломке всего двигателя.

    Опытные автомобилисты и сотрудники различных автосервисов призывали замену ремня ГРМ проводить не позднее 30-45 тысяч километров пробега.

    Однако, как показывает практика, за состоянием этой детали в ВАЗе нужно следить особенно тщательно, а также заменять ее раньше, чем она успела прийти в необоснованное состояние.

    Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

    Итак, вы впервые столкнулись с этой проблемой, и деталь пришла в неприличное состояние или вообще вывалилась. Чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, потому что это трудоемко, но вполне осуществимо и самостоятельно.Замена ремня ГРМ в ВАЗ модели 2114 должна производиться, следуя приведенной ниже инструкции.

    Как снять ремень ГРМ

    Как правильно носить новый ремень ГРМ

    1. Новый ремень необходимо надеть на шкив распредвала, после чего чешутся обе его ветви;
    2. Не растянутая часть (левая) РРМ для запуска ролика и надевания его на шкив насосов и коленчатого вала, после чего нужно повернуть ролик против часовой стрелки, пока ремень не будет полностью натянут;
    3. Коленчатый вал проверяется по 1.5-2 оборотов, после чего нужно проверить, что метки находятся посередине. Если метки не совпали, ремень необходимо снять, и всю процедуру повторять до тех пор, пока они не станут параллельны друг другу по среднему значению;
    4. Откручиваем болт коленвала и ставим шкив генератора на место, после чего затягиваем болтом. Поворачивая ролик против часовой стрелки, натяните ремень и наденьте ремень привода генератора;
    5. Далее следует запустить двигатель и убедиться в правильности проделанной работы.Кроме того, по звуку можно понять, нужно ли ослабить пояс или растянуть его.

    Самое интересное

    Ремень ГРМ на ВАЗ 2114 рано или поздно может подойти. Он начнет скользить или мчаться. Если он сломается во время движения, то машина глохнет и больше не заводится. Если ВАЗ 2114 с инжекторным мотором, то при обрыве ремня ГРМ на панели выйдет «ошибка датчика фазы».

    В общем, лучше внимательно следить за своим состоянием и успеть измениться раньше, чем это будет скучно.

    Какие последствия для ВАЗ 2114, если обрыв ремня ГРМ?

    Если на машине установлен двигатель объемом 1,5 литра с 8 клапанами, то обрыв в принципе ни к чему страшному не приведет.

    Но если двигатель 1,3 л, то клапан стучать можно. А это приведет к капремонту мотора.

    1. Если пришло время его менять, лучше с ним поменять натяжной ролик.

    2. Перед тем, как надеть новую, нужно проверить, есть ли смазка в ролике, люфт или свободное вращение в помпе.

    Если нет смазки, смажьте ролик с обеих сторон.

    Если вы обнаружили люфт или свободное вращение на насосе, то его необходимо заменить. Потому что, когда вы кладете новый ремень, другая нагрузка повлияет на ее снаряжение. Из-за этого может заклинивать.

    3. Если ремень ГРМ был заменен на ремень ВАЗ 2114 при работе мотора идет свист (пока вы уверены, что с помпой и роликом все в порядке), то ослабьте его натяжение.

    Подробные инструкции по замене

    1.Поставьте машину на стояночный тормоз.

    2. Включите 4 или 5 передачу.

    3. Снимите переднюю крышку зубчатого ремня.

    4. Ослабьте натяжение ремня привода генератора, затем снимите его.

    5. Также снять шкив привода генератора на коленчатом валу. Только болт, который его крепит, поставил на место.

    6. Установите рычаг в нейтральное положение.

    7. Проверните коленчатый вал по часовой стрелке, глядя в люк корпуса сцепления.Там вы увидите маховик и этикетку на нем. Когда эта метка достигнет среднего деления шкалы, прекратите проворачивать коленчатый вал.

    8. Убедитесь, что метка на шкиве распределительного вала расположена напротив метки установки, расположенной на задней защитной крышке.

    9. Слегка отверните гайку, снимающую натяжной ролик.

    10. С помощью ролика ослабьте ремень привода ГРМ, чтобы его можно было легко снять. После удалите его.

    11. Наденьте новый распредвал на шкив и потяните за обе его ветви.

    12. Достаньте левую часть натяжного ролика и наденьте ее на шкив помпы. После шкива коленвала. Теперь дайте растяжку роликом, поворачивая его против часовой стрелки. Следите за тем, чтобы на поясе не было резкого удлинения.

    13. Проверните коленчатый вал на два оборота и проверьте, чтобы метки находились в том же положении, как описано в пунктах 7 и 8.

    Если метки не совпадают, то проделайте все заново, начиная с первого пункта.

    14.Откручиваем болт коленвала и ставим шкив генератора на место. После закрепите его болтом. Затяжка болта должна быть 102,9 нм или 10,5 кгс

    15. С помощью ролика натянуть ремень ГРМ на ВАЗ 2114 как вам кажется нормальным, и натянуть ремень привода генератора. Его напряжение тоже нужно скорректировать.

    После можно запустить двигатель и проверить свою работу. Так вы сможете понять, что вам нужно: ослабить или потянуть РГМ. После нескольких проверок вы добьетесь идеального натяжения.


    Комментарии:

    22.01.2014 15:48:24

    Обрыв ремня ГРМ на ВАЗ 2114 1.5 л. 8 клапанов, заменил, все поставил на бирки. Машина завелась с пола розового цвета, но почему-то жидкость вытекает из глушителя, до этого было не так. Что бы это могло быть?

    Майкл

    02.02.2014 11:10:28

    Если охлаждающая жидкость не уходит, то это нормальная работа форсунки. Сжигание топлива — это окисление. На холодном двигателе всегда будет влага.

    13-07-2014, 15:06:47

    Почему на 1,5 8 клапана после обрыва ремня не греет клапан, а на 1.3-х или 16-ти клапанные двигатели давят?

    30-07-2014, 08:38:37

    Конденсат — нормальное явление.

    13-08-2014, 12:56

    Думаю поменять ремень, ролик, помпу и тосол одновременно! Пробег 28 тыс. Я второй хозяин. Думаю, первый прокатился, зараза, поэтому я ему не верю!

    Василий

    27.09.2014 11:02:03

    Я ем тайминги. Сдвигается на 3-5 мм к двигателю и естестественно его съедает. Есть новая помпа, натяжной ролик.В чем проблема?

    07-02-2015, 19:22:09

    Поменял ремень ГРМ на инжектор 2114, машина теперь не заводится, что могло быть?

    2015-06-12 13:39:48

    Чтобы проверить налитый пробег или нет, нужно нажать на кнопку на панели приборов под цифрой 200 на спидометре и включить зажигание. Стрелки должны трижды с самого начала начать раскачиваться и на бегу будут все восьмерки, если пробега нет. А если смотреть, то разные номера.

    andrew

    21-08-2015, 19:26:23

    Иван, вы просто не правильно поставили зажигание. Есть метки, на которые нужно выставить либо соблюдая мертвую точку поршня 1

    .

    Признаки необходимости замены ремня ГРМ. Последствия несвоевременной замены. Советы по замене ремня и подробная пошаговая инструкция — вы можете узнать из этой статьи. А про замену самого ремня ГРМ или обратитесь в мастерскую, решать вам.

    На автомобиле ВАЗ 2114, как и в любом другом, рано и поздно можно начать прятать ремень ГРМ.

    В итоге потихоньку начну скользить и в итоге окончательно лопнет.

    Если он ломается во время движения, автомобиль, скорее всего, тянет достаточно, как если бы вы переключили передачу с 4-5 на 1 и выполнили торможение двигателем, а он не заводится.

    В случае оснащения бортовым компьютером на нем появляется «Ошибка датчика ошибки».

    Что бы такая ситуация возникла вдруг, за ремнем нужно постоянно следить.

    Ремень ГРМ меняют при эксплуатации каждые 50 тыс. Км, а по совету профессионалов — через 40.

    1,5 литра, 8 клапанный Двигатель Критично при распиловке ничего не бывает, а вот при оснащении авто силовым агрегатом на 1,3 литра может погнуться клапан.

    Было бы очень грустно, потому что случившееся повлекло бы за собой выполнение очень дорогих работ, если бы вообще не капитальный ремонт двигателя.

    При необходимости или по срокам замены ремня ГРМ замена натяжного ролика ремня будет бесполезна.

    Перед установкой нового ремня проверьте состояние натяжного ролика или лучше его заменить, также проверьте наличие свободного вращения или люфта в водяном насосе (помпе).


    Если после установки нового ремня послышался свист, проверьте еще раз его натяжение, если с ним все в порядке, помпа требует замены. Ведь после установки нового ремня нагрузка на шестерни переключается, а значит, насос может заклинивать.

    Важно, следуйте добрым советам При замене ремня ГРМ поменяйте натяжной ролик и водяной насос (ПОМПУ).

    Пошаговая инструкция по замене ремня ГРМ

    1. Поставим автомобиль в удобное для вас место, установив стояночный тормоз.
    1. Включить четвертую передачу.
    1. Ключом на 10 откручиваем три болта крепления крышки ремня ГРМ. Один с торца, два других слева от крышки, сверху и снизу.
    1. Ослабляем растяжку генератора и затем демонтируем его вместе с его шкивом.
    1. Ставим машину на «нейтраль» и начинаем прокручивать коленвал по часовой стрелке, одновременно заглядывая в люк картера сцепления, следим за маховиком там.Когда этикетка будет на нем, прежде чем делить шкалу, расположенную посередине, остановите действие.
    1. Осуществляем правильность установки метки на распредвале и крышке багажника.
    1. Используя натяжной ролик, нужно легко подтянуть ремень ГРМ, а затем снять его. Сразу надену новую.
    1. Приносим часть нового ремня для натяжного ролика и надеваем на шкив помпы. Рядом со шкивом коленвала.Теперь растяните тем же валиком.
    1. Проверяем коленвал еще раз на два полных оборота и еще раз сравниваем правильность всех вытяжек. Если они не совпали, начинаем все по новой.
    1. «Реализуем» на родине шкив генератора и закрепляем.
    1. Еще раз подтягиваем натяжной ролик и проверяем уровень натяжения ремня ГРМ. Далее ставим на место ремень генератора и натягиваем его с необходимым усилием.
    1. Привозим машину и проводим необходимые регулировки (если есть).

    Ремень ГРМ должен иметь строго определенное натяжение.

    При недостаточном натяжении может биться кожух или проскакивать зубья, что может привести к нарушению фаз газораспределения.

    Чем грозит не правильное натяжение ремня ГРМ двигателя на ВАЗ-2114?

    Обратите внимание на зазор от ремня до двигателя, он неровный

    При значительном смещении пояса можно наблюдать картину, похожую на его полный обрыв.Поэтому необходимо уделить серьезное внимание правильному натяжению ремня ГРМ, как в процессе эксплуатации автомобиля, так и в процессе эксплуатации. Вы можете сделать это самостоятельно, но будьте осторожны и обязательно следуйте приведенным ниже инструкциям.

    Правильное натяжение (порядок и процесс)

    Перед тем, как приступить к натяжению ремня ГРМ, необходимо после работы на холостом ходу на нейтральной передаче заглушить двигатель. В этом случае коленчатый вал двигателя остановится в положении, когда все силы, действующие на него, будут уравновешены.Теперь приступим к растяжке.

    Видео замены и ленты ремня ГРМ на ВАЗ-2114

    выводы

    Неправильное натяжение ремня ГРМ приведет к его ускоренному износу.


    Ускоренный износ ремня из-за неправильной затяжки.

    Двигатель на ВАЗ-2114 при обрыве ремня ГРМ, но все же есть риск встать ночью в темном поле в нашей большой стране. Нам повезет, если ремень оборвется дома или на работе, а не в длительной поездке.Чтобы этого не произошло, нужен ремень ГРМ, как мы писали выше!

    Для выполнения этих работ вам понадобится ключ для натяжения ремня ГРМ.

    a) Вам необходимо снять заглушку в верхней части картера сцепления.

    б) В этом окне поверните отвертку с отверткой для зубьев винта

    Перед совмещением метки на шкиве распределительного вала и задней части задней крышки ремня ГРМ.

    При этом метка на маховике должна совмещаться с центром шкалы.

    Если взаимное положение коленчатого вала и КРУ нарушено, то провернуть коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Проверните распределительный вал до того, как совместите метку на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте планку на участок распредвала и отрегулируйте натяжение ремня.

    7. Ключом на 17 мм ослабить гайку крепления натяжного ролика.

    8. Выведя ролик с помощью специального ключа, отрегулируйте натяжение ремня и, удерживая ролик в этом положении, затяните гайку его крепления.

    9. Проверьте натяжение ремня (см. Выше) и при необходимости повторите регулировку.

    10. Окончательно затягиваем гайку крепления ролика с моментом 33,2-41,2

    11. Устанавливаем переднюю крышку ремня и затягиваем болты ее крепления.

    Ремень газораспределительного механизма — часть силового агрегата автомобиля, обеспечивающая синхронизацию коленчатого и распределительного валов, а также работу клапана регулирования в сочетании с поршневой группой действия.

    Ремень ГРМ поворачивает распределительный вал со скоростью, равной 50% от частоты вращения коленчатого вала.

    Ошибка синхронизации может привести к серьезным последствиям для работы силового агрегата в целом. Особо важна надежная работа Ремень в двигателях, в которых клапанная и поршневая группа собраны в один блок.

    Синхронизируя работу распредвала и коленчатого вала в тандеме, ремень ГРМ не допускает поршней и клапанов, но при разрезании ремня поршень может удариться об открытый клапан и деформировать его.В таких случаях может потребоваться капитальный ремонт двигателя.

    Как правило, в инструкции по эксплуатации автопроизводители указывают строго регламентированные сроки ГРМ ремня ГРМ, но не каждый водитель следует этим инструкциям, а некоторые вообще не представляют, где он находится и что это за ремень выглядит как.

    Ремень ГРМ найти несложно — достаточно только заглянуть под капот. Ремень представляет собой замкнутое резиновое кольцо определенного диаметра с внутренней выемкой. Ремень изготовлен из сверхпрочной резины, поэтому он не имеет смысла и не подвержен коррозии. Однако, как и любая деталь, ремень со временем изнашивается, и в результате постоянного трения о шкив может порваться. При выборе нового ремня следует избегать покупки контрафактного товара, так как некачественный ремень может внезапно оборваться, что приведет к выводу мотора.

    Современные автомобильные двигатели обладают высоким крутящим моментом, поэтому разрыв ремня газораспределительного механизма практически неизбежно приводит к поломке или деформации клапанов и серьезным повреждениям элементов поршневой группы.Отметим, что некоторые автопроизводители при разработке двигателей предусматривают риск поломки ГДМ и устанавливают защитные механизмы, предохраняющие силовой агрегат от поломок.

    Из всего вышесказанного следует, что во избежание неприятностей следует не только производить замену ремня ГРМ на заводе указанным производителем, но и регулярно проводить его визуальный осмотр. При смене трещин, повреждений и выручки ремень следует немедленно заменить его самостоятельно или обратиться за помощью в сервисный центр.

    Через сколько поменять ремень ГРМ

    ГРМ зависит от марки автомобиля, а информация о его эксплуатационном ресурсе обычно направлена ​​на техническую документацию. Специалисты рекомендуют замену ремня на отечественных автомобилях При пробеге 50 тысяч километров. В случае приобретения автомобиля, который был в эксплуатации, рекомендуется внимательно осмотреть ремень ГРМ на предмет выявления признаков износа. Даже если ремень не провисает, но на его поверхности заметны микротрещины, рекомендуется его заменить.

    Следует отметить, что появление микротрещин не грозит немедленным выходом из строя ремня, так как ГРМ является достаточным запасом прочности, рассчитан на длительные ударные нагрузки, но его ослабление отрицательно сказывается на динамике ремня. машина — мотор тяжелее заводится и начинает работать обычный шум.

    В дополнение к обычным зубчатым ремням на рынке представлены усиленные деревянные ремни с металлическим поясом. Стоимость их несколько выше, но эксплуатационный ресурс металлизированных лент на 30% превышает срок службы обычных.

    При замене ремня ГРМ обратите внимание на то, что производители рекомендуют одновременно с этой операцией производить замену роликов, натяжителей и даже водяного насоса. Определить визуально степень износа этих деталей непросто, да и процесс замены каждой детали по отдельности трудоемок, поэтому оптимальный вариант — поменять все в комплексе.

    Замена ремня ГРМ ВАЗ 2114 8 клапанов

    Любой автовладелец рано или поздно обнаруживает, что ремень ГРМ на его автомобиле износился или, что еще хуже, оборвался.Для замены этой детали не обязательно обращаться за помощью к специалистам автосервиса, а при наличии минимальных навыков ремонта автомобиля эту довольно трудоемкую, но вполне доступную операцию можно осуществить самостоятельно.

    Для начала нужно провести подготовительные мероприятия и удалить все, что может помешать ремонту. Итак, коленчатый вал следует установить в положение верхней мертвой точки первого цилиндра. Сделать это можно с помощью стартовой ручки.Совместив метки на шкиве, коленвале и метки на ремне, можно приступить непосредственно к замене ремня ГРМ, выполнив следующие операции:

    • поставить автомобиль на ручной тормоз и переключить рычаг переднего переключения передач;
    • снимите защитный кожух ремня ГРМ, ослабьте гайку натяжения приводного ремня и снимите ее;
    • осторожно снимаем шкив коленчатого вала генератора актёра, не откручивая болт крепления. По завершении переведите рычаг коробки передач в нейтральное положение;
    • медленно прокручивая коленчатый вал по часовой стрелке, следите за положением маховика и меток, которые видны в пазу сцепления.Прокручивайте маховик до тех пор, пока этикетка не будет стоять параллельно средней шкале;
    • Убедившись, что метка находилась в параллельном положении относительно рисунка, нанесенного на заднюю крышку, следует открутить гайку натяжного ролика, ослабив ремень ГРМ. После этого износостойкий ремень легко снимается со шкива распределительного вала.
    • новый ремень соответствующего диаметра надеть на шкив распределительного вала и натянуть его ветви;
    • ослаблен, левую часть ремня газораспределительного механизма нужно осторожно завести за ролик и натянуть на шкив помпы и коленчатого вала.После этого необходимо прокрутить ролик по часовой стрелке до достижения полного натяжения ГРМ;
    • медленно проворачивая коленчатый вал на полтора-два оборота до совмещения меток посередине. В том случае, если совместить не удалось, ремень необходимо снять и повторять процедуру до тех пор, пока метки не выровняются в среднем положении;
    • откручиваем болт коленвала, устанавливаем шкив генератора и фиксируем болтом.Промыв ролик в направлении против часовой стрелки, натянуть ремень ГРМ и установить ремень привода генератора;
    • По окончании указанных операций двигатель следует запустить и оценить качество замены. По звуку работы двигателя можно понять, правильно ли установлен ремень ГРМ. При необходимости следует отрегулировать ремень, натянув или расслабив его.

    Как видно из вышесказанного, замена ремня ГРМ не требует особых навыков, и с этой операцией справится любой автовладелец.Следует помнить, что при замене ремня необходимо действовать в соответствии с пунктами, указанными в инструкции, для достижения успешного результата.

    Замена ремня ГРМ на ВАЗ 2114 проводится в один этап, специального инструмента или подъемников для проведения работ практически нет.


    Содержание статьи:

    Замена ремня ГРМ проводится по регламенту каждые 60 000 км пробега.Мы рассматриваем автомобиль с двигателем 11183, поэтому, даже если водитель и потратил этот момент, клапан все равно останется в целости и сохранности. То есть необходимо помнить, что клапана на этом двигателе не гнутся, даже если ремень ГРМ заедает.

    Инструменты для замены ремня на Лада Калина

    В первую очередь необходимо запастись инструментом, наличие которого необязательно, однако сделает операцию намного быстрее и проще.

    • Трещотка. Вместо этого можно использовать обычный горог, но тогда придется искать голову с 12 лиц на 13.Если такого нет, то придется как-то выходить, об этом позже;
    • Рожная или накидка на 10;
    • Торцевой ключ на 19 с длинным удлинением, около метра. Сама собой либо ручку, либо храповик;
    • Крепление для фиксации ролика натяжителя. Можно купить, можно изготовить, похожий на ключ для гаек на болгарке, только меньшее расстояние между «рогами»;
    • Ключ рожковый на 17;
    • Ключ на 8 ни на что.

    Замена ремня ГРМ на Лада 2114: Описание процедуры

    Итак, приступаем.Сначала откручиваем пробку нечеткой шейки, снимаем пластиковую защиту, затягиваем заглушку на место. Снимаем бачок омывателя лобового стекла, предварительно вытащив из него насосы. Он просто побеспокоит.


    Теперь открутите правый угол брызговика двигателя, который находится под ним. Это необходимо для того, чтобы можно было открутить шкив коленвала. Лучше делать это колесами, закрученными вправо до упора.


    Из пространства наддува ключом на 10 выкручиваем три болта крепления крышки ремня ГРМ.Один болт с торца, второй с кабины сверху, третий чуть ниже второго, мощность найти достаточно легко.

    Снимаем крышку, видим ремень ГРМ. Теперь помощник Садима в салоне включает пятую передачу, и он держит педаль тормоза нажатой. Самым простым способом зафиксировать коленвал от проворачивания при откручивании. Конечно же откручиваем болт шкива коленвала. Делается это из-под крыла правого колеса, если предварительно открутить защиту, будет видно.Иногда нужно открутить кроссовки.


    После отвинчивания шкива важно защитить коленчатый и распределительный валы от проворачивания, чтобы избежать установки меток синхронизации. Затем откручиваем ключ на 17 натяжной ролик, в этот момент также лучше держать педаль тормоза нажатой.

    Важно! Необходимо проверить натяжной ролик на предмет люфта и скрипов. На него приходится колоссальная нагрузка, поэтому при вращении не должно быть шума.


    Теперь ставим новый ремень, закрепляем натяжной ролик, затем затягиваем гайку. После затяжки ремень должен повернуться к изгибу на 90 градусов. Это все.

    Видео Замена ГРМ ВАЗ 2114:

    Двигатель ВАЗ-2114 инжекторный (8 клапанов). Ремонт двигателя

    В период развития автомобилестроения одними из самых популярных были 4-цилиндровые двигатели. И сегодня они самые распространенные. Бывает, что в силу ряда причин один из цилиндров «отключается», а агрегат работает на оставшихся трех.Бывает, что двигатель ВАЗ-2114 инжекторный (8 клапанов). Каковы причины этого явления и что с этим делать? Попробуем разобраться.

    Характеристики двигателя

    Для автомобилей данной модели был разработан 8-клапанный двигатель с индексом 2111. Если сравнивать этот агрегат с другими, то есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. ЭБУ полностью учитывает все важные данные, необходимые для эффективной работы. Мотор довольно выносливый, мощный, экономичный.

    Мощность 78 лошадей. Объем 1,5 литра.

    Каждый из четырех цилиндров имеет по два клапана. У них диаметр 81 мм. Особенности конструкции этого агрегата позволяют увеличить силовые характеристики до 120 л. из. Также есть доработанный агрегат объемом 1,6 л и мощностью 80 л. из.

    Владельцы очень довольны этими двигателями. Они полностью себя оправдывают. Однако бывает, что двигатель на ходу, как и другие неисправности.В большинстве случаев все это легко ремонтируется.

    Как понять, на что повлиял мотор?

    Смешать это с чем-то очень сложно. Даже неопытные автомобилисты отчетливо слышат этот звук. Плавная работа двигателя превращается в прерывистые жуткие звуки. Это сложно описать, но из глушителя вместо обычного шипения будет «бомба».

    Эффекты

    При попадании в двигатель ВАЗ-2114 форсунки (8 клапанов) двигатель внутреннего сгорания немедленно теряет мощность.Ведь на трех цилиндрах все по-другому. Еще одна характерная черта для линейки ВАЗ — это вибрация, а также дрожь из подкапотного пространства. Еще один симптом «болезни» — повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и в газах. И это не так. Важно вовремя реагировать на появляющиеся сигналы, иначе автомобилю потребуется серьезный ремонт.

    Когда один цилиндр не работает, топливная смесь в нем не горит, а просто накапливается.

    Затем его разводят маслом и направляют в картер. Чем больше будет топлива, тем более жидким будет масло. Он быстро потеряет смазывающие свойства. В результате происходит повышенный износ цилиндро-поршневой группы, колец и других деталей. Через время двигатель потребует капитального ремонта (ВАЗ-2114 — рассматриваемая модель).

    Причины

    Их очень много. Есть даже такие нюансы, когда настоящие профессионалы не могут сразу выявить проблему.Однако мы приводим статистику наиболее частых причин.

    Неполадка может возникнуть из-за неработающей свечи. Это явление наблюдается и при обрыве высоковольтного провода, выходе из строя катушки зажигания, неисправном ЭБУ. Еще одна возможная причина — попадание воздуха во впускной коллектор, спускной клапан выпускного клапана. В случае прокола прокладки ГБЦ эта проблема тоже появляется. Этот эффект также вызван поломкой компрессионных колец, выгоранием поршня. Естественно, это далеко не все причины, по которым двигатель ВАЗ-2114 инжекторный (8 клапанов).

    Поставьте себе диагноз

    Теперь, когда вы знаете причины, давайте посмотрим, как проводится диагностика. Начать нужно с самого простого. Пусть это будет нерабочий цилиндр.

    Итак, первое, что нужно сделать, это запустить двигатель и открыть капот.

    Тогда послушайте, как работает двигатель, и запомните этот звук. Теперь поочередно вытаскиваем высоковольтные провода. Свечи не получат напряжения, и цилиндры перестанут работать. Слушай внимательно. Звук изменился? В противном случае ваша проблема в том, что цилиндр не работает.

    Проверка свечей

    Важно знать, попадает ли искра в цилиндры. Для этого вам понадобится свечной ключ. Выкрутите свечу зажигания из неработающего цилиндра, осмотрите ее электрод. Если вы увидели нарост или дым, то такой элемент следует заменить. Чистить свечу можно, но это не навсегда, а лишь на время решит проблему.

    А теперь проверим искру на наличие искры. Подсоедините к нему высоковольтный провод и приложите металлической деталью к корпусу мотора.При этом поместите его так, чтобы электрод не касался корпуса. Затем пригласите помощника. Его задача — вращать стартер, а ваша — следить за свечой. Если при работающем стартере есть искры, у вас могут быть проблемы с проводами. Это также связано с неработающей катушкой, компьютером или датчиком положения коленчатого вала. Вероятно, есть сдвиг ремня ГРМ, который может быть причиной поездки на ходу.

    Trojet в сырую погоду

    Да и это не шутка.Многие владельцы ВАЗов говорят, что на только что вымытых или просто в сырой день «железных коней» начинают бить.

    Среди частых причин — попадание жидкости в свечные колодцы.

    В результате свеча зажигания перестает искрить, а это означает, что цилиндр не может работать должным образом. Но это еще не все.

    Итак, различные датчики могли выйти из строя из-за воздействия агрессивной среды. Также при очистке аппаратами высокого давления могут быть повреждены различные уязвимые части.

    Что касается условий окружающей среды, то погодные условия мешают двигателю после длительного простоя. Мотор запускается не сразу, а с пятого по шестой раз. Мотор работает неровно и нестабильно до полного прогрева. Визуальный осмотр часто не дает результатов. Мотор через некоторое время приходит в норму, пока полностью не остынет, или до следующего дождя. Отчасти причина та же, что и после мойки машины.

    Сырость, а точнее конденсат скапливается под корпусом трамблера.Есть простой способ диагностировать эту проблему. Завести двигатель в темноте. Если вы видите огни под капотом, вам необходимо заменить провода.

    Не забываем о свечах. Если двигатель не хочет заводиться в сырости, то, скорее всего, на замену просят свечи. Возможно, перестали давать сильную искру. В сырой дождливый день на свечах может скапливаться влага, что приводит к утечкам тока. Даже часто виноваты катушки зажигания. Их тела трескаются, и в них скапливается конденсат.

    Холодный двигатель нестабилен

    Иногда марки ВАЗ трясутся, пока холодные. Но прогреться стоит, так как они стабильнее начинают работать. Здесь также можно выделить несколько простых причин. Чаще всего ЭБУ выдает команды на создание слишком богатой топливной смеси. Если высоковольтные провода влажные, это также приводит к аналогичному эффекту. Изношенные части поршневой группы вызовут отключение.

    Trojit когда тепло

    Бывает и по другому. Пока холодно, можно наблюдать стабильную работу, но греться стоит, так как двигатель ВАЗ-2114 инжекторный (8 клапанов).Часто это происходит из-за сгоревшей прокладки ГБЦ, неисправного ЭБУ или проблем с катушкой зажигания.

    Проблемы на холостом ходу

    Это частая ситуация. И абсолютно никакой разницы, холодный двигатель или теплый. В этом случае причин очень и очень много. Это может быть что-то элементарное — от выхода из строя одной из свечей до серьезных проблем в поршневой группе. Если деталь меняется легко, изношенные цилиндры подлежат серьезному ремонту. ВАЗ-2114 — не исключение.

    Таким образом, нестабильная работа силовых агрегатов на холостом ходу может быть связана с зажатыми клапанами, несоответствием меток ремня ГРМ, прогоранием клапанов в моторе. Они также могут быть повреждены из-за гидравлического удара. Не исключайте различные неисправности в электронике.

    Если болит, то глохнет

    Многие автомобилисты сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей. ЭБУ проверен, все проверено, результат нулевой. Он по-прежнему ухаживает за двигателем и глохнет.

    В этом случае вы можете проверить состояние форсунок. Для многих после серьезной диагностики эта проблема очень легко, просто и недорого решается очисткой форсунок и топливной ступени.

    Если причину найти сложно

    Бывает и тому подобное. И это довольно частая ситуация. Может помочь диагностика автомобиля с помощью компьютерных систем. Такая операция проверит все датчики, электронный блок управления двигателем, и в результате выдаст информацию о том, где именно у автомобиля ВАЗ-2114 неисправность.

    Если вы столкнулись с этой поломкой, не стоит паниковать. Все можно починить, и эффект этот не смертельный. Если самостоятельно определить причину не удается, обратитесь к опытному человеку. Но часто все можно найти и устранить своими руками.

    выводы

    Важно очень внимательно следить за состоянием автомобиля и его отдельных узлов. При хорошем уходе, своевременной замене расходных материалов и жидкостей эта машина будет работать не хуже швейцарских часов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
