Датчики ВАЗ 2114, 2115 8 клапанов инжектор: виды датчиков, расположение, предназначение

Подкапотное пространство

Первые инжекторные моторы — 14-е, были выпущены в 2000-2001 году. После их появления все активно занялись перестройкой в карбюраторную систему, мол «она надежнее», да и спецов по инжекторам можно было пересчитать по пальцам.

Сейчас такая ситуация наблюдается с переделкой электронной педали газа в тросиковую.

Но стоит отметить, что уже некоторые специалисты научились настраивать и прошивать е-газ, проводить откатку турбо-мотора, компрессора, не говоря уже и о злых валах.

Что же касается датчиков — все они служат для построения работы мотора.

Система управления двигателем

Вообще вся система управления двигателем состоит из двух компонентов:

  • Мозги.
  • Датчики.

Под мозгами понимается электронный блок управления, сокращенно ЭБУ, «комп».

На инжекторные ВАЗы по мере выпуска устанавливались разные модели ЭБУ — «Бош», «Январь», «Автел/Ителма». Чтобы подробнее ознакомиться с мозгами, понять, каковы основные проблемы, какие блоки устанавливались в определенные годы, есть ли возможность чип-тюнинга, ознакомьтесь с подробной статьёй — Эбу. Что это такое?

Мозги берут показания текущего состояния от датчиков, анализируют и контролируют работу двигателя.

Теперь поговорим о самих датчиках, которые участвуют в работе двигателя:

  1. Датчик положения коленчатого вала (ДПКВ) — служит для синхронизации работы двигателя с работой ЭБУ, работает по принципу индукции.
    В случае неисправности автомобиль плохо заводится, не тянет. Более подробно в соответствующей статье.
  2. Датчик положения распределительного вала (ДПРВ). Служит для определения фазированного впрыска. Более подробно.
  3. Датчик положения дроссельной заслонки (ДПДЗ), ну или педали газа (если она электронная, ставится с 2011 г). Он находится в паре с РХХ, определяет степень открытия дроссельного узла. Если же ДПДЗ неисправен, то отсутствует реакция на педаль газа, самопроизвольно растут обороты и т. д. Более подробно в соответствующей статье.
  4. Датчик детонации (ДД) — название говорит само за себя. Он ловит вибрации двигателя (детонацию), в соответствии с этим опережает угол зажигания. Подробно в соответствующей статье.
  5. Датчик температуры охлаждающей жидкости (ДТОЖ). Устанавливается на термостате, предназначен для контроля температурного режима работы мотора. Подробней о том, как заменить, проверить в статье.
  6. Датчик массового расхода воздуха (ДМРВ) — самый дорогой, поэтому его поломка крайне неприятна. С его помощью ЭБУ считывает количество потребляемого воздуха. Основные неисправности — отсутствие тяги у мотора, проблемы с холостым ходом. На данном сайте ДМРВ посвящены хорошие содержательные статьи, с которыми вы можете ознакомиться.
  7. Датчик скорости (ДС) — предназначен в первую очередь для измерения скорости автомобиля и расположен на коробке передач. Но он также имеет и другие функции — об этом подробнее.
  8. Датчик концентрации кислорода (ДК) — определяет количество кислорода в выхлопной системе, регулирует смесь топлива и воздуха. На евро-2 установлен один, на евро-3 их два. Очень часто после 60 тыс. км. пробега второй анализатор отключают программно, т. к. с нашим бензином он быстро выходит из строя. Но, тем не менее, его можно отремонтировать и заменить. Также ДК является причиной многих проблем, об этом подробнее.
  9. Регулятор холостого хода (РХХ) (до 2011 года) или дроссельная заслонка с электроприводом (с 2011 года) — отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход ДПДЗ. Довольно-таки капризная деталь, часто заменяемая. Основная неисправность — нестабильный холостой ход. Часто попадается брак. Об этом подробнее.
  10. Электропривод дроссельной заслонки (Е-газ) — суть в том, что это электронная заслонка, которую открывает не тросик педали газа (механически), а ЭБУ.
  11. Датчик педали газа (Е-газ) — подает показания положения педали газа в ЭБУ, тот открывает электронную заслонку.

Как видите, в целом, количество датчиков не большое, но поверьте мне, многие из них доставили много проблем автовладельцам, поэтому внимательно изучайте, пользуйтесь данным материалом.

Датчики на ваз 2114 инжектор 8 клапанов: расположение и функции

Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

  • Положения коленвала.
  • ДПДЗ.
  • Датчик положения распредвала.
  • ДТОЖ.
  • Скорости.
  • Холостого хода.
  • ДМРВ.
  • Лямбда зонд.

Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

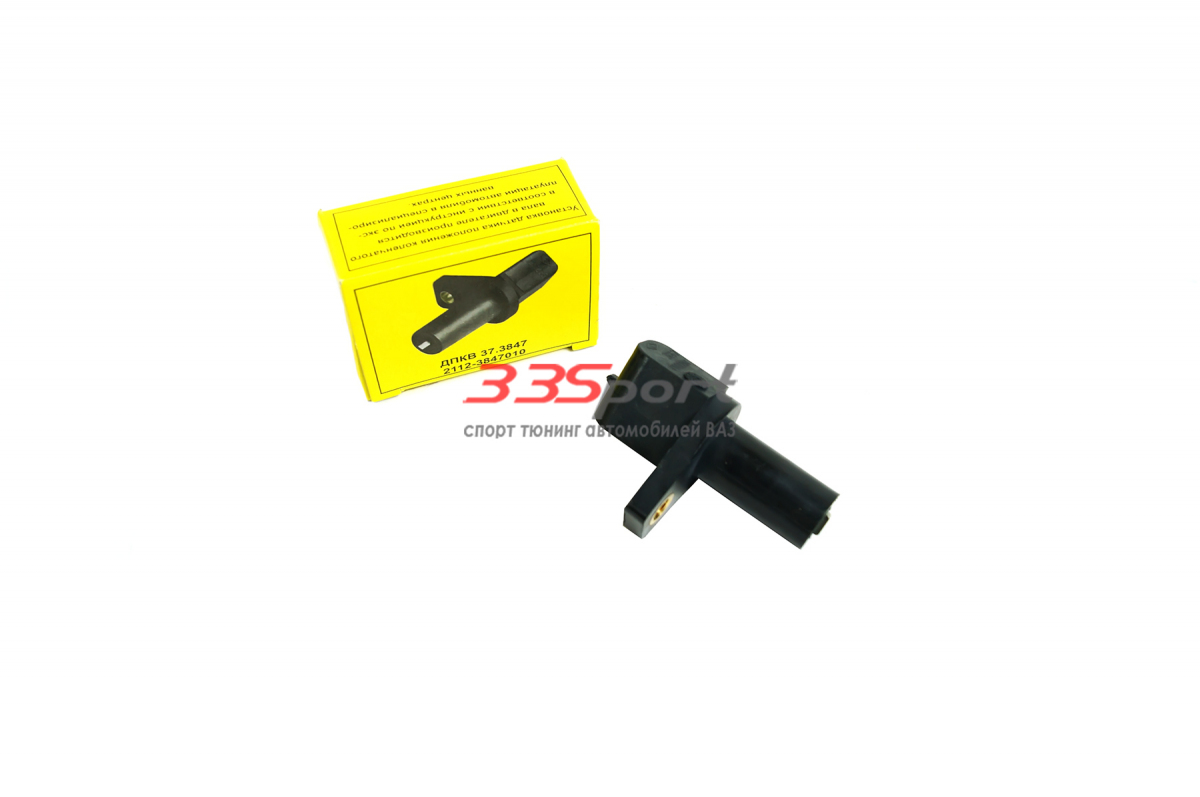

Датчик положения коленвала

Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

ДПДЗ

За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя.

Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

Датчик положения распределительного вала

Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

К числу не менее важных механизмов стоит отнести:

    1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

    1. Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

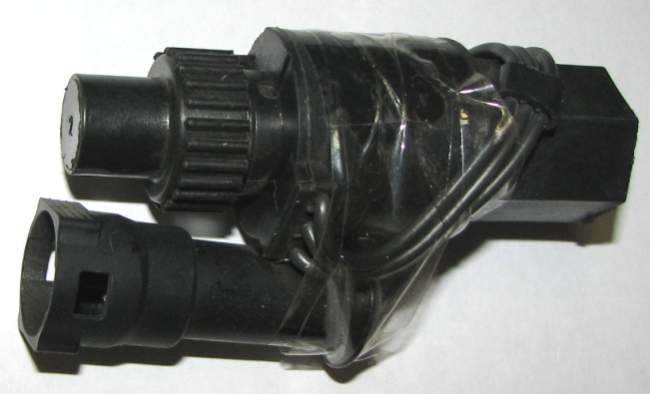

    1. Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

    1. Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

    1. ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

  1. ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:



https://www.youtube.com/watch?v=N1_AMHoloCA

Заключение

Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

                    Датчик           Расположение
Положения коленчатого вала (датчик синхронизации)Возле шкива привода электрогенератора
Положения дроссельной заслонкиНа корпусе дроссузла
Положения распредвала (датчик фаз)Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
ДетонацииМежду 2 и 3 цилиндрами около вентилятора
Температуры жидкости охлаждения (датчик температуры двигателя)Около вкусного патрубка рубашки охлаждения ГБЦ
СкоростиНа коробке переключения передач
Холостого хода (РХХ)Около дроссельной заслонки на дроссельном узле

ДМРВ

Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
Кислорода (лямбда зонд)Перед резонатором в приемном коллекторе системы выхлопа
Давления маслаНа 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров
Уровня тормозной жидкостиЭто поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

  1. Полная замена механизма.
  2. Замена проводки.
  3. Зачистка контактов от окисления или замена.

Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

Распредвал под датчик фаз (двигатель 2114 V8 L 1,6) инжектор на ВАЗ 2111

Уважаемые покупатели, во избежание ошибок при отправке распределительного вала, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, двигатель (карбюраторный или инжекторный).

Мотор ВАЗ 2111 или как называют в народе мотор 2114, по сути тот же самый восемьдесят третий, основные отличия двигателя 2114 от 21083 в использовании инжектора вместо карбюратора, плавающий палец шатуна и чуть другой распредвал, так же он на 6 лошадиных сил мощнее.

Все основные детали силового агрегата, шатунно-поршневая группа, система смазки и охлаждения, остались прежними, но появилась система распределенного впрыска топлива, другой воздушный фильтр, свечи.

На двигателе установлена система фазированного впрыска — распределительный вал имеет штифт для датчика фазы.

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания, синхронизации тактов работы двигателя — своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом. Приводиться в движение коленчатым валом через шкив коленчатого вала, при помощи ремня ГРМ.

Распределительный вал ВАЗ 2111 – чугунный, литой, вращается на пяти опорах в алюминиевом литом корпусе подшипников, установленном на головке цилиндров. От осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала.

1-пробка сливного отверстия поддона картера, 2 – поддон картера, 3 – масляный фильтр, 4 – насос охлаждающей жидкости, 5 – выпускной коллектор, 6 – впускной коллектор, 7 – форсунка, 8 – топливная рампа, 9 – ресивер, 10 – крышка головки блока цилиндров, 11 – крышка подшипников, 12 – распределительный вал, 13 – шланг вентиляции картера, 14 — регулировочная шайба клапана, 15 – сухари клапана, 16 – толкатель, 17 – пружины клапана, 18 – маслосъемный колпачок, 19 – направляющая втулка клапана, 20 – клапан, 21 – свеча зажигания, 22 – головка блока цилиндров, 23 – поршень, 24 – компрессионные кольца, 25 – маслосъемное кольцо, 26 – поршневой палец, 27 – блок цилиндров, 28 – шатун, 29 – коленчатый вал, 30 – крышка шатуна, 31 – указатель уровня масла, 32 – маслоприемник.

Для правильной установки распределительного вала относительно коленчатого, на приводных шестернях имеются метки (риски). Если метка на шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса (метка на маховике находится против среднего деления шкалы на картере сцепления), то метка на шкиве распределительного вала должна совпадать с отогнутым усиком на крышке зубчатого ремня.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала.

При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

Другие артикулы товара и его аналогов в каталогах: 21110100601000.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2113-2115, ВАЗ 2112, ВАЗ 1117-1119.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить распредвал ВАЗ 2111 на автомобиле семейства Ваз.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Почему горит чек на ВАЗ 2114, 2115 инжектор 8 клапанов

Давно прошли те времена, когда автовладелец тратил свое время на настройку карбюратора и отравлял воздух оксидом углерода. Теперь двигатели комплектуются инжекторной системой, которой управляет компьютер. Она не только экономит топливо и очищает выхлопные газы, но и сама оповещает о неисправностях при помощи лампы «Check Engine». Но как определить, что именно случилось с двигателем? Разберемся, почему горит чек на ВАЗ 2114/2115.

Лямбда-зонд

Ошибочно его называют кислородным датчиком, хотя к кислороду он никакого отношения не имеет. Лямбда зонд предназначен для улавливания несгоревших остатков топлива, которые образуются при неправильном угле опережения зажигания. Благодаря данным, полученным с датчика, корректируется угол, а также насыщенность смеси бензином.

При отсутствии информации, вызванной неисправностью лямбда-зонд, ЭБУ или, как его еще называют, контроллер переводит силовую установку на аварийный режим работы. В таком режиме смесь подается как на карбюраторе – в строго заданных пропорциях, чтобы сохранить работоспособность двигателя до прибытия в автосервис. Соответственно, на панели приборов загорается чек, который и сигнализирует о неисправности.

Основные признаки поломки датчика являются:

  • Повышенный расход топлива;
  • «Плавающие» обороты;
  • Увеличение вредных выбросов из выхлопной трубы;

Катализатор

Катализатор – важная составляющая современного автомобиля. Он является «фильтром» выхлопных газов, который задерживает недогоревшие остатки топлива. Внутри него находятся соты, имеющие титановое напыление, которые имеют очень малое сечение. При прохождении выхлопных газов, оксид углерода оседает на сотах и на выходе получается газ, который наносит меньше вреда окружающей среде.

Вполне закономерно, что рано или поздно катализатор забивается и обладает меньшей пропускной способностью. Автомобиль теряет в мощности, так как затрачивает энергию на вывод отработанных газов и датчик выдает слишком высокие показания относительно количества несгораемого топлива. Все заканчивается тем, что двигатель переходит в аварийный режим и загорается чек. Проблема решается только заменой неисправного элемента.

Катализатор служит довольно долго, однако есть факторы, которые имеют довольно весомое влияние на этот процесс. Одним из них является плохое качество топлива. Чтобы этого избежать, старайтесь заправляться только на проверенных заправочных станциях. Только тогда можно продлить ему жизнь.

Нарушение герметичности топливного бака

В данном случае речь идет не о пробитом баке, а о его горловине. Следует обратить пристальное внимание на крышку. Если на ней имеются повреждения или она закрывается недостаточно плотно – это плохой знак. При попадании воздуха в бак, возрастает расход и загорается «Check Engine».

Чтобы узнать об этом, достаточно оценить поведение автомобиля. Если при загоревшейся лампе не слышно никаких стуков и потери в мощности, то, вполне возможно, что сигнализатор говорит именно о неисправной крышке.

Датчик массового расхода топлива

ДМРВ – это очень важный элемент любого инжекторного двигателя. Он представляет собой пластиковую конструкцию, внутри которой находится платиновая нить. При включении зажигания на нее подается небольшое напряжение, которое повышает температуру, вследствие большого сопротивления. Когда двигатель запускается, поступающий воздух охлаждает ее, из-за чего меняется и сопротивление, а согласно закону Ома, это влияет на напряжение. Все эти данные снимает контроллер и обрабатывает, делая вывод о том, какое количество воздуха проходит через ДМРВ.

В случае неисправности датчика, важные показания перестают приходить или выдаются в некорректном виде, из-за чего блок управления двигателем переводит его на аварийный режим. Кроме того, есть ряд признаков, по которым можно сделать вывод о неисправности:

  • Плохая динамика;
  • Долгий пуск двигателя;
  • Повышенный расход топлива;
  • Неустойчивые или «плавающие» обороты;

Система зажигания

Здесь можно говорить как о целой системе, так и об отдельных элементах. Начнем со свечей зажигания. Как известно, мощность искры влияет на быстроту сгорания топлива. Чем быстрее это происходит, тем эффективнее работает ДВС. Если свечи неисправны, то в выхлопной системе обязательно появятся несгоревшие остатки, о которых было сказано ранее. Отсюда можно делать вывод, что работа всех систем взаимосвязана.

Согласно регламенту, свечи нужно менять каждые 15-20 тысяч километров. Многие новинки могут прослужить и больше, однако тут следует учитывать тот момент, что автомобиль эксплуатируется бережно и всегда заправляется качественным бензином, что возможно не всегда. Поэтому, стоит делать все заранее.

Еще один немало важный момент – это тип свечей. Как правило, в книгах по эксплуатации автомобиля указаны все необходимые параметры, в том числе и свечи, которые следует применять для данного двигателя. Многие водители пренебрегают этим предписаниям и в дальнейшем разочаровываются. Для инжекторного двигателя выпускаются специальные свечи, параметры которых должны соответствовать именно вашему автомобилю. Старайтесь следить за этим, когда приобретаете новые.

Второй элемент зажигания – это модуль, который пришел на смену трамблеру. Он избавляет от необходимости регулировать угол опережения, как это делали раньше. Однако, модуль тоже может дать определенные сбои в работе. Неисправность электроники приводит к нарушению нужного угла, что приводит к разным последствиям:

  • Повышенный расход топлива
  • Провалы при нажатии на педаль газа
  • Хлопки в выхлопной системе
  • Ухудшение динамики
  • Долгий пуск двигателя

Очень часто высокий расход сопровождается черным дымом из выхлопной трубы. Это говорит о том, что топливо догорает в выхлопной системе, так как момент зажигания слишком поздний. Поэтому, при появлении данных симптомов, лучшего всего, заменить модуль новым.

Это были самые распространенные причины, из-за которых может загореться чек на ВАЗ 2114-2115. Желаем удачи на дорогах!

параметры впрыска ВАЗ-2110. Допрос с пристрастием — журнал За рулем

ДИАГНОСТИКА: параметры впрыска ВАЗ-2110. Допрос с пристрастием

При всей привлекательности автомобильных технологий середины ХХ века отказ от них закономерен. Обязательными для России стали, наконец, требования Евро II, за ними неизбежно последуют Евро III, потом Евро IV. В сущности, каждому сознательному автомобилисту предстоит радикально изменить собственное мировоззрение, сделав его основой не «гоночные» амбиции, культивировавшиеся целое столетие, а бережное отношение к цивилизации. Количество и состав выбросов автомобильного двигателя теперь ограничивают чрезвычайно жесткими рамками — хотя бы и при некоторой потере динамических показателей.

Добиться выполнения таких требований сумеем, только подняв уровень сервиса. Конечно, автолюбителям, не утратившим любознательности, «лишние» знания тоже не повредят. Хотя бы в прикладном смысле: грамотный человек меньше рискует быть обманутым недобросовестными мастерами, а это всегда актуально.

Итак, к делу. Сегодня автомобили ВАЗ выпускаются с контроллером Bosch M7.9.7. В сочетании с дополнительным датчиком кислорода в выхлопных газах и датчиком неровной дороги это обеспечивает выполнение норм Евро III и Евро IV. Конечно, теперь увеличилось количество контролируемых параметров. Вот о них и расскажем, предполагая, что мы, вы или диагност из сервиса вооружены сканером — например, ДСТ-10 (ДСТ-2).

Начнем с датчиков температуры: их два. Первый — на отводящем патрубке системы охлаждения (фото 1). По его показаниям контроллер оценивает температуру жидкости перед пуском двигателя — TMST (°С), ее значения при прогреве — ТМОТ (°С). Второй датчик измеряет температуру воздуха, поступающего в цилиндры, — TANS (°С). Он установлен в корпусе датчика массового расхода воздуха. (Здесь и далее выделенные сокращения те же, что в официальных руководствах по ремонту.)

Надо ли долго объяснять роль этих датчиков? Представьте, что контроллер обманут заниженными показаниями ТМОТ, а двигатель на самом деле уже прогрет. Начнутся проблемы! Контроллер будет увеличивать время открытия форсунок, пытаясь обогатить смесь — результат тут же обнаружит датчик кислорода и «настучит» контроллеру об ошибке. Контроллер попытается ее исправить, но тут снова вмешивается неверная температура…

Величина TMST перед запуском, помимо прочего, важна для оценки работы термостата по времени прогрева двигателя. К слову сказать, если автомобилем долго не пользовались, то есть температура двигателя сравнялась с температурой воздуха (с учетом условий хранения!), очень полезно сопоставить показания обоих датчиков перед пуском. Они должны быть одинаковы (допуск ±2°С).

А что будет, если отключить оба датчика? После пуска величину ТМОТ контроллер рассчитывает согласно алгоритму, заложенному в программу. А величину TANS принимает равной 33°С для 8-клапанного двигателя 1,6 л и 20°С для 16-клапанного. Очевидно, что исправность этого датчика очень важна при холодном пуске, особенно в мороз.

Следующий важный параметр — напряжение в бортовой сети UB. В зависимости от типа генератора оно может лежать в пределах 13,0- 15,8 В. Контроллер получает питание +12 В тремя путями: от АКБ, замка зажигания и главного реле. С последнего он вычисляет напряжение в системе управления и при необходимости (в случае понижения напряжения в сети) увеличивает время накопления энергии в катушках зажигания и длительность импульсов впрыска топлива.

Значение текущей скорости автомобиля выводится на дисплей сканера в виде VFZG. Оценивает ее датчик скорости (на коробке передач — фото 2) по частоте вращения корпуса дифференциала (погрешность не более ±2%) и сообщает контроллеру. Конечно, эта скорость должна практически совпасть с той, что показывает спидометр — ведь тросовый его привод остался в прошлом.

Если минимальные обороты холостого хода у прогретого двигателя выше нормы, проверим степень открытия дроссельной заслонки WDKBA, выраженную в процентах. В закрытом положении (фото 3) — ноль, у полностью открытой — от 70 до 86%. Нужно иметь в виду, что это относительная величина, связанная с датчиком положения заслонки, а не угол в градусах! (На устаревших моделях полному открытию дросселя соответствовали 100%.) На практике, если показатель WDKBA не ниже 70%, регулировать механику привода, что-то отгибать и т.п. нет необходимости.

При закрытом дросселе контроллер запоминает величину напряжения, поступающего с ДПДЗ (0,3–0,7 В), и хранит в энергозависимой памяти. Это полезно знать, если вы самостоятельно меняете датчик. В этом случае надо снять клемму с АКБ. (В сервисе для инициализации пользуются диагностическим прибором.) В противном случае измененный сигнал с нового ДПДЗ может обмануть контроллер — и обороты холостого хода не будут соответствовать норме.

Вообще же частоту вращения коленвала контроллер определяет с некоторой дискретностью. До 2500 об/мин точность измерений — 10 об/мин — NMOTLL, а весь диапазон — от минимума до срабатывания ограничителя — оценивает параметр NMOT с дискретностью 40 об/мин. Для оценки состояния двигателя более высокая точность в этом диапазоне не требуется.

Практически все параметры двигателя так или иначе связаны с расходом воздуха в его цилиндрах, контролируемым с помощью датчика массового расхода воздуха (ДМРВ — фото 4). Этот показатель, выраженный в килограммах в час (кг/ч), обозначается как ML. Пример: новый необкатанный 8-клапанный двигатель 1,6 л в прогретом состоянии на режиме холостого хода расходует 9,5- 13 кг воздуха в час. По мере приработки с уменьшением потерь на трение этот показатель существенно снижается — на 1,3- 2 кг/ч. Пропорционально меньше и расход бензина. Конечно, сопротивление вращению водяного и масляного насосов и генератора тоже сказывается, при эксплуатации несколько влияя на расход воздуха. В то же время контроллер рассчитывает и теоретическую величину расхода воздуха MSNLLSS для конкретных условий — частота вращения коленвала, температура охлаждающей жидкости. Это тот поток воздуха, который должен поступать в цилиндры через канал холостого хода. В исправном двигателе ML немного больше, чем MSNLLSS, — на величину перетечек через зазоры дросселя. А у неисправного двигателя, разумеется, возможны ситуации, когда расчетный расход воздуха больше фактического.

Углом опережения зажигания, его корректировками тоже заведует контроллер. Все характеристики хранятся в его памяти. Для каждых условий работы двигателя контроллер подбирает оптимальный УОЗ, который можно проверить — ZWOUT (в градусах). Обнаружив детонацию, контроллер уменьшит УОЗ — величина такого «отскока» выводится на дисплей сканера в виде параметра WKR_X (в градусах).

…Для чего системе впрыска, в первую очередь контроллеру, знать такие подробности? Надеемся ответить на этот вопрос в следующей беседе — после того как рассмотрим и другие особенности работы современного впрыскового мотора.

Замена датчика кислорода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик кислорода – его ещё называют лямбда-зонд, благодаря нему автомобиль устойчиво работает на холостых оборотах при прогретом двигателе, а так же у автомобиля появляется чистый выхлоп благодаря данному датчики, потому что данный датчик за этим внимательно следит и не допускает выброса в атмосферу слишком много вредных вещёств которые не к чему хорошему не приведут, и тем самым он делает выхлоп чище и контролирует его при разных температурах двигателя.

Примечание!
Для того чтобы заменить кислородный датчик, вам нужно будет запастись: Основным набором гаечных ключей и обязательно перчатками, потому что при работе данный датчик нагревается до очень высоких температур из-за которых вы можете очень сильно обжечься!

Краткое содержание:

Где находится датчик кислорода?
На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1. 5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:

Теперь что касаемо автомобилей с двигателем 1.6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой), то есть на более новые автомобили устанавливался не один данный датчик а целых два, но повторюсь не на всех автомобилях присутствует этот самый второй датчик, поэтому внимательно выпускной коллектор осмотрите прежде чем приступать к замене самого верхнего кислородного датчика.

Когда нужно менять датчик кислорода?
Он подлежит замене в том случае, если автомобиль у вас начал мягко говоря тупить, а именно стал потреблять гораздо больше топлива чем это нужно, а так же начать неустойчиво работать на холостом ходу, стал хуже разгоняться и т.д.

Все эти признаки указывают на неисправность данного датчика, ах да, примерно датчик кислорода приходит в негодность через 60.000 тыс и выше километров, поэтому если вы уже давно не меняли данный датчик и автомобиль у вас начал тупить, то скорее всего дело в нём, но всё же чтобы не ошибаться мы в данной статье выложим видео-ролик о том как нужно проверять данный датчик на работоспособность.

Из-за чего датчик кислорода может быстрее выйти из строя?
Один из наиболее часто задаваемых нам вопросов, в общём данный датчик выходит из строя быстрее всего только по нескольким причинам, а именно из-за некачественного бензина, из-за пришедших в негодность маслосъёмных колец, и из-за неправильно настроенной рабочей смеси и неправильно выставленного зажигания, данный датчик выходит прежде временно из строя.

Как заменить датчик кислорода, он же лямбда-зонд на ВАЗ 2113-ВАЗ 2115?

Примечание!
Производиться замену данного датчика лучше всего на холодном двигателе но не слишком, потому что на горячем данный датчик очень сильно нагревается примерно градусов 400-500 и поэтому вы легко сможете об него обжечься, поэтому данную работу нужно проводить аккуратно и только в перчатках!

Снятие:
1) В самом начале операции чтобы его снять, вам нужно будет отсоединить от аккумуляторной батареи клему «-», хотя многие люди пренебрегают данному указанию и не отсоединяя ничего приступают к работе, но всё же при работе с электроникой положено отсоединять клему, значит так и надо а то всякое может быть, к примеру вода попадёт на оголённые провода и после этого проводка скорее всего выйдет из строя, поэтому как говориться выбор только за вами. (О том как отсоединить эту клему, см. в статье: «Замена аккумулятора» пункт 1)

2) Затем если у вас автомобиль с объёмом 1. 5 литров, тогда ставьте его на смотровую яму или же поддомкрачивайте его хотя это жутко не удобно и после чего выворачивайте при помощи гаечного ключа полностью сам датчик и вынимайте его из отверстия куда он установлен.

Примечание!
Когда датчик у вас будет полностью вывернут из приёмной трубы, посмотрите провод который от него идёт и доберитесь до конца этого провода на нём ещё будет установлен разъём, так вот когда доберётесь вам нужно будет данный разъём разъединить с колодкой проводов и тем самым у вас датчик будет полностью снят с автомобиля!

3) Теперь поговорим об двигателях с двигателем 1.6, как уже было сказано на них данный датчик располагается кардинально в другом месте, а так же он может быть как всего лишь один так и два (В зависимости от года выпуска), вот к примеру на более ранних моделях стоит только один данный датчик, соответственно на более поздних два, увидеть их тоже особого труда не составит, как мы уже сказали ранее вам нужно всего лишь открыть капот у автомобиля и уже там разыскать выпускной коллектор, а так же если вам будет мешать верхняя крышка двигателя (На фото ниже обведена квадратом), то вы её снимите, а снимается она очень легко просто возьмите за края и потяните за неё вверх и тем самым она снимется с автомобиля.

4) После того как вы обеспечите себе хороший доступ к выпускному коллектору, возьмите гаечный ключ и с его помощью выверните за резьбовое соединение сам датчик (Резьбовое соединение указано стрелкой) и когда датчик будет полностью вывернут, снимите его с автомобиля.

Примечание!
Прежде чем приступить к отворачиванию датчика, обратите особое внимание на провод который идёт от него, так вот на конце этого провода должен быть разъём (Указан синей стрелкой) который будет соединён с колодкой проводов (Указана красной стрелкой), разыщите этот разъём идя по проводу и когда он будет найден, разъёдините его с колодкой!

5) Второй датчик у двигателя 1.6 более нового образца установлен неудобно и поэтому чтобы его вам снять нужны будут очень длинные руки и смекалка или же смотровая яма, после того как вы заедете на смотровую яму или же вообще не куда ни будете заезжать, посмотрите на фото ниже на котором стрелкой указан второй датчик, так вот чтобы снять этот датчик вам нужно будет проделать точно такую же операцию как и с первым датчиком, а именно сперва посмотреть провод который идёт от этого датчики и на самом конце разъединить разъём и колодку и после чего взять гаечный ключ и с его помощью вывернуть полностью сам датчик и тем самым снять его с автомобиля.

Примечание!
В том случае если у вас не будет данного датчика, то в том месте у вас буден находиться просто одна единственная заглушка!

Установка:
Устанавливается новый датчик в обратном порядке снятию, но только при установке рекомендуется смазать его резьбовое соединение антиприхватывающим герметиком, для того чтобы выхлопная система была более герметична и ни где как говориться ничего не пропускало.

Проверка датчика кислорода на работоспособность:

Примечание!
Проверка на работоспособность будет для наглядности показана на самом верхнем датчике который вкручивается в выпускной коллектор двигателя с объёмом 1.6!

1) Для проверки вам нужно будет запастись обычной металлической скрепкой и мульти-метром который будет оснащён функцией вольтметра или же если у вас не будет данного прибора, тогда просто запаситесь самим вольтметром.

2) Затем к разъёму провода который ещё идёт вместе с датчиком кислорода, вам нужно будет подсоединить разогнутую канцелярскую скрепку, а подсоединять данную скрепку нужно именно к сигнальному проводу который идёт на контроллер и после чего подсоединить к данной скрепки положительный вывод омметра, а отрицательный вывод кинуть на массу, к примеру массой может у вас выступать двигатель автомобиля.

Примечание!
Сигнальный провод который идёт на контроллер, обычно бывает окрашен в разные цвета, к примеру он бывает белым, чёрным, красно-белым и другим цветом, поэтому чтобы не ошибаться откройте книгу по эксплуатации вашего автомобиля и посмотрите в ней электросхему вашего автомобиля, там все эти нюансы должны быть описаны!

3) После того как будет всё подсоединено, сядьте в автомобиль и заведи его и после чего следите внимательно за показаниями омметра, на холодном двигателе он должен будет показывать совсем небольшие цифры, а именно где то 0.1-0.3 вольт, по мере прогревания данные цифры у вас должны будут расти, а именно через две-три минуты когда двигатель до рабочей температуры прогреется, то показания должны уже будут быть в районе 0.1-0.9 вольт (Они должны могут колебаться), если у вас всё так и есть тогда это будет означать то что данный датчик работает нормально и нет необходимости в его замене, но если же вольт-метр показывает к примеру показания 0. 1-0.9 вольт очень поздно (На очень горячем двигателе), или же до этих показаний вообще не доходит дела, то это будет означать то что датчик неисправен и нуждается в своей замене.

Важно!
1. Когда будете покупать новый датчик, вас скорее всего спросят какой вам именно нужен с подогревом или же нет? Так вот лучше всего берите данный датчик с подогревом, потому что как правило данный датчик нормально начинает работать только после 300 градусов и выше он работает как надо, а чтобы его нагреть до стольких градусов нужно некоторое время и чтобы оно было сокращено, рекомендуем вам устанавливать датчик только с подогревом!

Совет:
Если вы всё же захотите купить не подогревающий датчик, то запомните раз и на всегда вы его не сможете поставить вместо старого датчика если у вас данный датчик был с подогревом, то есть если старый датчик был без подогрева то можно поставить не подогревающий датчик, а если старый датчик у вас был с подогревом то возможно новый датчик без подогрева вы поставите а возможно и нет!

2. А так же замену данного датчика как мы уже отметили ранее, нужно производить на не слишком холодном двигателе, потому что если двигатель будет полностью остывшим то как всем нам известно тело сжимается, вследствие чего отворачивание данного датчика у вас будет затруднено, поэтому лучше всего заменить данный датчик в перчатках и на еле еле прогретом двигателе!

3. Ах да самое главное не отметили, желательно датчики покупать точно такие же какие у вас стояли до этого, потому что на некоторых автомобилях датчики ставятся нового образца а на некоторых ставятся старого образца и с разной мощность, но каждый контроллер настраивается как правило под какой то один датчик и поэтому при выборе желательно чтобы новый датчик был точно таким же как и старый!

Датчики температуры ВАЗ — выбрать датчик температуры охлаждающей жидкости

org/Product»> org/Product»>

Код товара: 384703

Датчик температуры ВАЗ LADA Largus,RENAULT Logan1(F1,F2),Sandero,Clio2,Megane1,2 воды LUZAR

Артикул: LS0998 (OEM 8200561449) Производитель LUZAR LS 0998

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ LADA Vesta воздуха салона
модели группы
Lada Vesta 863011. Датчик температуры внутренний посмотреть

Код товара: 534036

Датчик температуры ВАЗ LADA Vesta воздуха салона

Артикул: 277200005R Производитель АвтоВАЗ 277200005R

org/Offer»>

Код товара: 264788

Датчик температуры ВАЗ-1118 Калина, 2170 Лада Приора воды LUZAR

Артикул: 1118-3828110-01 / 11180-3828110-01 Производитель LUZAR LS 0118

Код товара: 226794

Датчик температуры ВАЗ-1118 Калина, 2170 Лада Приора воды АВТОПРИБОР-К

Артикул: 1118-3828110-01 Производитель АВТОПРИБОР ОАО г. Калуга 27.3828

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2101-09 воды LUZAR

Код товара: 255495

Датчик температуры ВАЗ-2101-09 воды LUZAR

Артикул: 2101-3808600 Производитель LUZAR LS 0101

Интернет 13 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2101-09 воды АВТОПРИБОР-К

Код товара: 000629

Датчик температуры ВАЗ-2101-09 воды АВТОПРИБОР-К

Артикул: 2101-3808600 Производитель АВТОПРИБОР ОАО г. Калуга ТМ106

Интернет 13 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2101-09 воды ПЕКАР

Код товара: 405190

Датчик температуры ВАЗ-2101-09 воды ПЕКАР

Артикул: 2101-3808600 Производитель PEKAR ТМ106-3808000

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-21083,ЗМЗ-406 воды LUZAR

Код товара: 255496

Датчик температуры ВАЗ-21083,ЗМЗ-406 воды LUZAR

Артикул: 21083-3828010-10 Производитель LUZAR LS 0306

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-21083,ЗМЗ-406 воды АВТОЭЛЕКТРОНИКА

Код товара: 009240

Датчик температуры ВАЗ-21083,ЗМЗ-406 воды АВТОЭЛЕКТРОНИКА

Артикул: 21083-3828010-10 Производитель Автоэлектроника ОАО г. Калуга 19.3828

Интернет 12 шт.
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2110 воды LUZAR

Код товара: 264786

Датчик температуры ВАЗ-2110 воды LUZAR

Артикул: 2112-3851010 Производитель LUZAR LS 0112

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2110 воды АВТОПРИБОР-К

Код товара: 013199

Датчик температуры ВАЗ-2110 воды АВТОПРИБОР-К

Артикул: 2112-3851010 Производитель АВТОПРИБОР ОАО г. Калуга 23.3828

Интернет 46 шт.

Код товара: 006360

Датчик температуры ВАЗ-2110 воздуха салона АВТОЭЛЕКТРОНИКА

Артикул: 2103.3828 Производитель Автоэлектроника ОАО г. Калуга 2103.3828

org/Offer»>
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик температуры ВАЗ-2115 воздуха наружнего АВТОПРИБОР

Код товара: 023845

Датчик температуры ВАЗ-2115 воздуха наружнего АВТОПРИБОР

Артикул: 2115-3828210 Производитель АВТОПРИБОР г.Владимир 21150-3828210-00

org/Offer»>

Код товара: 332031

Датчик температуры ВАЗ-2170 Лада Приора воздуха салона HALLA

Артикул: 21703-8128050-02 Производитель АвтоВАЗ 21703-8128050-02

Код товара: 451842

Датчик температуры ВАЗ-21703 Лада Приора окружающей среды PANASONIC

Артикул: 2172-8121210-00 Производитель АвтоВАЗ 21720-8121210-00

org/Offer»>

Код товара: 701556

Датчик температуры окружающей среды ПРАМОТРОНИК-4Д-24 ЭЛТРА-ТЕРМО

Артикул: 30.8101.500 Производитель ЭЛТРА-ТЕРМО г.Ржев 30.8101.500

Коды ошибок ВАЗ 2112 1.5 16 клапанов. Диагностика неисправностей электронной системы автоматического управления двигателем ваз

В автомобиле ВАЗ 2110 ошибки форсунок, которые выдаются через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы П и четырех цифр.
Вы можете решить проблемы разными способами, но сначала нужно выяснить, какие проблемы наблюдаются в машине. Распознать ошибку инжектора на ВАЗ 2110 можно самостоятельно, зная расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после долгой поездки на автомобиле. Самая частая ошибка — перегрев.
  • Клапаны.
  • Вентиляторы.Если они не будут работать изо всех сил, то машина перегреется. Таким образом, неправильная работа вентилятора приводит к перегреву двигателя.
  • Реле.
  • Контроллер.

Рассмотрим самые частые коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101. В этом случае проблема с. При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время испытания невозможно потребление воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно убедиться, что температура выше нормы.
  • P0116. Если ЭБУ отображает данный код, то есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, и только после этого отвезти машину в автосервис.

Примечание: если температура ниже необходимого значения, то данный дефект необходимо срочно устранять, иначе это может привести к плачевным последствиям.

  • P2135. В этом случае ошибка сигнализирует о неправильном положении. дроссель … Возможно, ослабился сигнал между датчиками, поэтому они не могут правильно указать его местоположение.
    Если после диагностики выяснилось, что напряжение одного датчика на порог выше, чем другого, то ремонта не избежать.
  • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Проверить напряжение в датчике нужно вольтметром. При необходимости замените неисправный датчик.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может возникать ошибка.
  • P0130. Убедитесь, что сигнальная цепь непрерывна.

Примечание: нужно предпринять какие-то действия, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем необходимо, будет сгенерирована эта ошибка. Причина этой неисправности — слишком медленная реакция системы сигнализации.
  • P0030. Необходимо проверить на обрыв цепи нагревателя. При необходимости следует провести диагностику драйвера.
  • P0171. Нагревательная смесь могла стать слишком бедной.
    Следовательно, драйвер должен проверить, не слишком ли плохое содержимое. Если теплоотдача выше нормы, то это необходимо исправить и устранить дефекты.
  • P0172. Необходимо проверить плохой состав смеси.
  • P0217. Двигатель перегрет. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно нужен ремонт, иначе двигатель может вскоре закипеть прямо в дороге.

  • P0300. Во время воспламенения могут выделяться токсичные газы. На самом деле они всегда выделяются, но удачно выводятся через выхлопную трубу.
    Более того, если по каким-то причинам в системе наблюдаются разрывы, то токсичные вещества могут попасть прямо в салон автомобиля.
  • P0326. может не всегда работать. Проверьте, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Неисправен датчик положения коленчатого вала. Вам нужно проверить, идет ли сигнал с датчика. Если сигнал слабый, то следует изменить расход воздуха, если он превышает максимальное значение.
  • P0340. Датчик положения распредвала неисправен.Проверить, есть ли сигнал.

Примечание: Проблемы в основном наблюдаются, когда сигнал датчика не изменяется при работающем двигателе.

  • Z0351. Цепь может быть разомкнута. В первичной цепи ток не достигает оптимального уровня.

Если горит лампа неисправности форсунки

Форсунка ВАЗ 2110 16 — клапанная

В некоторых случаях лампа неисправности форсунки горит, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя проблема эта не слишком серьезная, ее все же придется решать.
Есть несколько способов решить эту ситуацию:

  • Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае менять придется. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделайте прошивку.Самостоятельно, конечно, сделать не получится, но в автосервисе специалисты сделают все без проблем максимально быстро.

  • Снять клеммы аккумуляторной батареи. Возможно, свет загорелся, но никогда не погас. А когда в сети пропадет напряжение, то свет точно перестанет светиться.

Примечание: но после подключения клемм обратно свет может снова включиться. В этом случае остается одно — просто отвезти машину в автосервис.

Также можно определить, какую ошибку выдает компьютер дома. Но выявить ошибку — полбеды.
Нам еще нужно его устранить. И не всегда это удается сделать самому.
Примерная стоимость работ в автосалоне может отличаться. Конечно, если у вас нет необходимой суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео по этой теме (в интернете их пруд пруди). Инструкция тоже не будет лишней.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки 8-клапанного инжекторного двигателя.

[Скрыть]

Диагностика автомобиля

Появление горящей лампы на комбинации приборов «Проверка двигателя» сигнализирует водителю о проблеме в электросистеме автомобиля.Нужно понимать, что проверка автомобиля своими руками и на СТО может дать разные результаты. Специальное оборудование, доступное профессионалам, позволит более точно обнаруживать неисправности.

Самодиагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть на водительское сиденье, вставить ключ в замок зажигания и нажать кнопку сброса суточного пробега на комбинации приборов.
  2. Поверните ключ замка в положение включения зажигания.
  3. Отпустите кнопку, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка приборов (стрелки пройдут всю шкалу в обоих направлениях).
  4. Нажмите кнопку еще раз и отпустите. Второе нажатие отображает на экране, расположенном под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х.х).
  5. Нажмите кнопку еще раз, после чего ошибки в памяти отобразятся на экране.

Комбинация приборов ВАЗ 2115, кнопка расположена с правой стороны спидометра

Водитель может проводить самодиагностику на электромеханической панели и блоке управления Январь-4 в следующей последовательности:

  1. Выключить зажигание.
  2. Откройте крышку диагностического разъема на центральной консоли.
  3. Подключить вывод B к минусовой клемме аккумуляторной батареи (с корпусом).Для этого подойдет контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. На лампе «Check Engine» мигает код 12, что означает начало диагностики. Световая сигнализация выглядит так — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длительная пауза (около 3 секунд). Сигнал 12 подается трижды. Если сигнал не поступает, значит диагностическая система не работает или неисправна. После этого лампочка «Check Engine» будет мигать ошибками в памяти.Каждый код повторяется трижды. Если в памяти нет ошибок, то передача кода 12 продолжится.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который через разъем подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). У адаптера есть конец USB-кабеля, который подключается к любому ноутбуку. На устройстве должна быть установлена ​​специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

  1. Проверить уровень технологической жидкости.
  2. Откройте крышку разъема и включите зажигание.
  3. Подключите адаптер или сканер к диагностическому разъему.
  4. Запустить программное обеспечение на портативном компьютере.
  5. Просмотрите существующие ошибки в диалоговом окне программы.
  6. Расшифровать коды с помощью программного интерфейса или таблицы дешифрования.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с форсункой на приборной панели будут отображаться только цифры или мигания, которыми зашифрована ошибка. При считывании кодов неисправностей с электромеханической комбинации приборов необходимо записывать количество миганий и рассчитывать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство этих неисправностей устраняются самостоятельно путем замены вышедших из строя датчиков.

Коды самодиагностики

При проведении диагностики следует иметь в виду, что цифра на экране может означать две суммированные ошибки.Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.

Комбинация цифр Расшифровка
1 Проблема с ЭБУ
2 Неправильные данные датчика уровня топлива
4 или 8 Проблемы с питанием
12 Неисправность цепи лампы ошибки на комбинации приборов
13 Нет сигнала от лямбда-зонда
14 или 15 Неверные данные датчика температуры
16 или 17 Проблемы с питанием от сети, необходимо проверить на короткое замыкание
19 Ошибка датчика положения вала двигателя
21 или 22 Ошибка датчика дроссельной заслонки
23 или 25 Неправильная работа датчика температуры всасываемого воздуха
24 Неисправен датчик скорости
27 или 28 Нет сигнала от лямбда-зонда
33 или 34 Отсутствуют данные о расходе воздуха
35 Датчик контроля холостого хода неисправен
42 Неисправность цепи управления зажиганием
43 Неисправность датчика детонации
44 или 45 Нарушение смеси
51 или 52 Ошибки памяти ЭБУ
53 Ошибка датчика настройки CO (устанавливается на машинах без преобразователя)
54 Датчик октан-корректора (устанавливается на автомобили без нейтрализатора)
55 Нарушение смеси
61 Отказ лямбда-зонда


Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки Комбинация вспышек Декодирование
12 Длинная пауза-два коротких Неисправность цепи диагностики
14 Долгая пауза-четыре коротких Неисправность датчика температуры двигателя
15 Длинная пауза-пять коротких Аналогично
16 Длинная пауза — шесть коротких Аномально высокое сетевое напряжение
17 Длинная пауза-семь коротких Аномально низкое сетевое напряжение
19 Длинная пауза-девять коротких Неисправность датчика положения коленчатого вала
21 Две длинные паузы-одна короткая Неверные данные с датчика положения дроссельной заслонки
22 Две длинные паузы-две короткие Аналогично
24 Две длинные паузы четыре короткие Проблема с датчиком скорости
27 Две длинные паузы семь коротких Обрыв лямбда-зонда
28 Две длинные паузы восемь коротких Аналогично
33 Три длинных паузы три коротких Необходимо проверить расходомер воздуха
34 Три длинные паузы четыре короткие Аналогично
35 Три длинные паузы пять коротких Холостой ход вне допустимого диапазона
43 Четыре длинные паузы-три коротких Нет сигнала от датчика детонации
51 Пять длинных пауз — одна короткая
52 Пять длинных пауз-две коротких Ошибка в контроллере
53 Пять длинных пауз, три коротких Ошибка устройства памяти в блоке
61 Шесть длинных пауз — одна короткая Нет сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала «Гараж» показана диагностика на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллера

Наиболее частые ошибки контроллера при диагностике перечислены в таблице.

Номер ошибки программы Декодирование
R 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
R 0102 и 0103 Неверный сигнал от датчика подачи воздуха
R 0112 и 0113 Ошибка данных датчика температуры всасываемого воздуха
R 0115-0118 и 0217 Проблемы с измерением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
R 0171-0172 Неправильные параметры смеси
R 0201-0204 Неисправность форсунок (для каждого цилиндра свой код)
R 0261-0272 Проблемы управления форсункой
R 0130-0134 Проблемы с функционированием лямбда-зонда перед преобразователем
R 0136-0140 Проблемы с функционированием лямбда-зонда после катализатора
R 0300 Множественные пропуски зажигания
R 0301-0304 Пропуски зажигания цилиндров
R 0326-0328 Неисправность датчика детонации
R 0351-0352, 2301 и 2304 Контроль работы катушек зажигания
R 0422 Отказ нейтрализатора
R 0691-0692 и 0693-0694 Отказ первого и второго реле запуска охлаждающего вентилятора
R 0560-0563 Проблемы с питанием
R 0627-0629 Указывает на неправильную работу цепи управления топливным насосом
R 1602 Неисправность в контроллере управления параметрами двигателя

Сброс ошибок

После самодиагностики, выяснения причины проблемы и устранения поломки ошибки можно сбросить.

Для этого зайдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка устранена. В этом случае данные о неисправностях сохраняются в памяти устройства и должны быть удалены. Если оставить, то на комбинации приборов загорится лампа «Check Engine». Кроме того, во время самодиагностики не все ошибки электросистемы можно прочитать, процедура устранения ошибки покажет, нужен ли более детальный анализ электроники автомобиля.

Чтобы сбросить ошибку, выполните следующие действия:

  1. Включите зажигание.
  2. Открыть капот и снять минусовую клемму с аккумуляторной батареи. Подождите примерно минуту, снова подсоедините кабель и закройте колпак.
  3. Выключить зажигание.
  4. Снова включите зажигание и запустите двигатель. Значок Check Engine может на короткое время загореться, а затем погаснуть.

Если символ остается включенным, значит в автомобиле необратимая проблема с датчиком или проводкой. Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем сделайте ремонт и скиньте существующие ошибки с помощью компьютерной диагностической программы для ЭБУ.

Сброс ошибки на автомобилях с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумуляторной батареи от бортовой сети на 10 секунд. В этом случае необходимо выключить зажигание.

Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникнуть и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Перед тем, как приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. При этом следует учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты.Оборудование, доступное профессионалам, позволит более точно устранять неполадки, чем диагностика проблем с помощью приборной панели. Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — дело полезное.

Как просмотреть и узнать о поломках, которые блок управления зафиксировал самостоятельно:

  1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа отпустить нажатую кнопку. Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других приборах.
  4. Затем нужно снова нажать кнопку одометра и отпустить ее. На приборке появится надпись с версией прошивки.
  5. После третьего нажатия на кнопку одометра на дисплее загорятся коды ошибок ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях сообщение о неисправности может остаться на панели OEM.Если проблема устранена, значит, кодовое слово осталось в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для снятия приборки после тестирования при появлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажать кнопку сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сбросить ошибку «Check Engine»

Часто бывает, что приборная панель 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неисправности и поиска решения следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, во время диагностики неизвестная ошибка указывает на сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы квитанция может остаться.

Индикатор «Check Engine» сообщает о проблеме с двигателем

Как убрать код поломки:

  1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
  2. Затем откройте капот. Используйте гаечный ключ, чтобы ослабить болт на отрицательной клемме аккумулятора.
  3. Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
  4. Закройте капот и выключите зажигание.
  5. Затем снова включите и запустите двигатель автомобиля. Если чек остается, он должен истечь через некоторое время. Если приведенные инструкции не помогли и средство устранения не помогло, вам необходимо найти причину проблемы и устранить ее.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

комн. Описание
1 Микропроцессор неисправен.
2 Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива. Уровень сигнала от датчика слишком высокий или низкий.Надо протестировать контроллер и прозвонить проводку.
4 Повышенное напряжение в бортовой сети.
8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12 Неисправность диагностической цепи индикатора на панели приборов.
13 Блок управления не может обнаружить сигнал от кислородного контроллера.
14 Получен повышенный сигнал от контроллера температуры хладагента.
15 Проблема в работе ДТОЖ () — бортовой компьютер определяет низкий уровень сигнала.
16 В проводке автомобиля повышенное напряжение.
17 Пониженное напряжение в проводке.
19 Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки). Возможно, проблема с дроссельной заслонкой. Проверить цепь подключения и датчик.
22 От TPS поступает уменьшенный сигнал.
23 Регулятор температуры воздуха на впуске подает повышенный сигнал.
24 Возникли проблемы с регулятором скорости.Его выход из строя можно диагностировать по неработающему спидометру.
25 Пониженный сигнал с регулятора температуры всасываемого воздуха.
27,28 Неправильный сигнал датчика CO.
33,34 Неисправность датчика массового расхода воздуха (MAF). Проверить схему подключения расходомера и его работоспособность.
35 ЭБУ обнаружил отклонение значений холостого хода… Возможна неисправность датчика.
41 Неправильный импульс от регулятора фазы.
42 Проблемы в соединительной проводке электронного зажигания.
43 От контроллера детонации поступает неверный импульс.
44,45 Проблемы с составом горючей смеси. Он может быть как обедненным, так и чрезмерно обогащенным.
49 Проверка потери вакуума.
51,52 Проблемы в работе EPROM или RAM.
53 Нет импульса контроллера CO. Обрыв цепи или поломка датчика.
54 От контроллера октан-корректора не поступает импульс.
55 При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
61 Неисправность контроллера кислорода.

Эти коды могут складываться, если у вас отображается номер 6, это может означать ошибки 2 и 4, или с номером 9 — ошибки 1 и 8.

Чтобы сразу прочитать и расшифровать проблемы при диагностике, желательно скачать и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как их нужно расшифровать. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом КВ Автосервис).

номер Расшифровка
p0102, p0103 С контроллера ДМРВ подаётся неверный импульс.Это означает, что необходимо проверить проводку.
p0112, p0113 112 или 113 — требуется замена датчика температуры воздуха на впуске.
p0115-p0118 Ошибки от 0115 до 0118 — контроллер антифриза выдает неверный импульс. Могут быть проблемы в проводке или в самом датчике.
p0122, p0123 DPDZ. От регулятора поступает неверный сигнал. Поврежденная проводка может вызвать помехи.
p0130, p0131 Лямбда-зонд требует диагностики и замены.
p0135-p0138 Ошибка 0135 и выше — необходимо заменить регулятор нагрева лямбда-зонда.
p0030 ЭБУ сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до преобразователя. В случае ошибки p0030 необходимо проверить электрическую цепь и сами датчики.
p0036 P0036 — обнаружен обрыв проводки отопительного прибора ДК-2.
p0300, p0302 Когда появляются коды 300 и 302, компьютер сообщает о пропуске зажигания.
p0301 Исправлены зазоры в цилиндрах силового агрегата. Необходимо проверить компрессию.
p0325 Датчик детонации работает неправильно. В частности, речь идет об обрыве соединительной проводки.
p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка цела, значит датчик меняется.
p0340 Отказ датчика фазы.
p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распределительного вала.
p0342, p0343 Неисправности фазового регулятора. При такой ошибке возможна детонация двигателя автомобиля.Скорее всего, проблему решит только замена.
p0346 P0346 Ошибка ВАЗ — тоже неисправность фазорегулятора.
p0363 P0363 — В горючей смеси обнаружены пропуски воспламенения. В цилиндрах, которые отказываются работать, отключается подача топлива.
p0422 Отказ в работе нейтрализующего устройства.
p0443, p0444, p0445 Неисправность 0443, p0444 и 0445 — регулятор адсорбера, продувка не производится.
p0480 Произошла поломка вентилятора охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене … Перед заменой нужно проверить соединения проводки.
p0501-p0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — регулятор оборотов не работает. Требуется замена устройства.
p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно.Его выход из строя может привести к плавающим холостым оборотам. Возможен тройной двигатель. Сам контроллер протестирован и разводка вызвана.
p0607 Регулятор детонации работает неустойчиво.
p1135 Ошибка 1135 ВАЗ 2114 — нужно проверить кислородный контроллер.
p6060 Неисправный процессор. Если после сброса кода неисправность осталась, то необходимо заменить контроллер.
p2020 Необходимо проверить датчик положения впускной заслонки.
p1617 Ошибка 1617 — Контроллер неровной дороги, повреждена проводка.
p1513 Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
p1602 Сбои в подаче напряжения в электросети автомобиля устранены.
p0560 Неправильный уровень напряжения в бортовой сети. Этот параметр может быть переоценен или недооценен.Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
p1514, p0511 Появление данных ошибок сообщает о проблеме обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). Первым делом диагностируйте контакты датчика, а затем, если есть возможность, прозвоните цепь. Сам датчик тоже может быть поврежден.
p1303 P1303 — Зарегистрированные пропуски зажигания топливовоздушной смеси в третьем цилиндре. Неисправность необходимо устранить как можно скорее, так как она может быть критичной для преобразователя.
p1578 Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля за пределами допустимого значения». Есть несколько вариантов решения проблемы. Первым делом очистите дроссельную заслонку. Если это не помогает, то дроссельная заслонка адаптируется. Для этого нужно включить зажигание, а затем через 40 секунд запустить двигатель.Как вариант, вы можете проверить и подтянуть контактные клеммы на дросселе.
p1621 Неисправность оперативной памяти, проблема с памятью в блоке управления. Требуется детальное компьютерное тестирование.
p0650 Неисправности в цепи управления бортовым компьютером код ошибки индикатора Состояние.
p2135 P2135 — неисправность дроссельной заслонки. Если замена датчика и чистка заслонки не помогла, то проблему, возможно, придется решить перепрошивкой бортового компьютера.
p2187 Обедненная смесь в цилиндрах двигателя внутреннего сгорания. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью специального оборудования

4. Запуск тестовой программы

Процесс диагностики с использованием специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему понадобится кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB.Для тестирования вам также понадобится программное обеспечение, мощность используемого компьютера не важна. В Интернете есть множество версий различных программ тестирования.

Диагностика проводится следующим образом:

  1. Автомобиль рекомендуется осмотреть … Проверить объемные запасы — моторное масло, тормозная жидкость, хладагент.
  2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук.Перед началом проверки необходимо включить зажигание. Пускать силовой агрегат не обязательно.
  3. После подключения запускается утилита тестирования. Программный интерфейс может быть разным. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит вам сделать выводы о работе силового агрегата.
  4. Проверка начинается. Коды неисправностей появятся на экране ноутбука. Для расшифровки используйте информацию, представленную в этой статье.Мы не смогли описать все коды, но мы расшифровали наиболее распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
  5. После расшифровки проблема устранена.

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Вы должны уметь расшифровывать выданные индикаторы.Диагностику автомобиля можно проводить на СТО или дома, с соответствующим оборудованием. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах.

Более тщательный анализ неисправностей без посещения СТО позволяет съемный контроллер. Необходимость проверить автомобиль возникает при загорании индикатора Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдаются ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Расшифровка их следующая:

  • 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — уведомляет о замыкании на массу в том же блоке;
  • 0032, 0036, 0037, 0038 — неисправности цепи управления между катализатором и датчиком подогревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи индикатора температуры хладагента, связанные с высоким, низким сигналом, проблемы с дроссельной заслонкой;
  • 0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
  • 0137, 0138, 0140, 0141 — указывают на неисправность датчика кислорода в участке цепи, расположенном после нейтрализатора.
Коды ошибок системы впрыска имеют следующую трактовку (перед каждым значением стоит буква «П»):
  • 0171, 0172 — слишком высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
  • 0217 — превышение температурного режима энергоблока;
  • 0230 — проблемы с реле бензонасоса;
  • 0261, 0262, 0263.0264.0265.0266.0267.0268.0269.0270.0271.0272 — неисправности, связанные с драйверами и цепью включения форсунок.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — сигнализирует о неисправностях, вызванных;
  • 0326, 0327, 0328 — нарушения в работе схемы, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, — указывает на неисправность коленвала или цепи распредвала;
  • 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фаз;
  • 0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
  • 0363 — сигнализирует о нарушении подачи топлива или пропуске зажигания;
  • 0422 — самый заниженный показатель работы нейтрализатора;
  • 0441 — нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — обрыв клапана адсорбирующего элемента;
  • 0480, 0481 — неисправность вентилятора.

Прочие проблемы

Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиках рельефа дороги, насыщенности топливной смеси и некоторых других индикаторах. Обозначения имеют следующую нумерацию после «П»:

  • 0500, 0501, 0506, 0511 — неисправности датчика частоты вращения и холостого хода;
  • 0560, 0562, 0563 — падения напряжения в бортовой сети;
  • 0615, 0616, 0617 — проблемы с реле дополнительного стартера;
  • 0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
  • 0645, 0646, 0647 — отображает проблемы со сцеплением компрессора;
  • 0685, 0686, 0687 — короткое замыкание на главную цепь реле;
  • 0691, 0692 — неисправность элемента вентилятора;
  • 1123, 1124, 1127, 1128 — некондиционная смесь на холостом ходу;
  • 1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки адсорбера;
  • 1513, 1514 — обрыв в регуляторе холостого хода;
  • 1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 — короткое замыкание на сторону катушек зажигания цилиндра.

С этим сталкивался практически каждый владелец 16-клапанной ВАЗ-2112. Они указывают на неисправности в системе двигателя и других важных компонентах. Первым признаком того, что произошла неисправность, является появление на приборной панели индикатора «Check Engine» … Но, не все автомобилисты знают, что это значит. Следовательно, необходимо подключиться к ЭБУ и установить, в чем заключается ошибка и неисправность в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий сигнал датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий сигнал датчика положения дроссельной заслонки
0123 Высокий сигнал датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленная реакция датчик кислорода 1
0134 Нет сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на массу датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность Нагреватель датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Короткое замыкание на массу в форсунке цепь 1
0264 Замыкание на массу в цепи форсунки 2
0267 Замыкание на массу в цепь форсунки 3
0270 Замыкание на массу в цепи форсунки 4
0262 Замыкание на цепь 1 форсунки + 12В
0265 Замыкание на цепь 2 форсунки + 12В
0268 Замыкание на цепь форсунки 3 + 12В
0271 Замыкание на цепь 4 форсунки + 12В
0300 Много пропусков зажигания
0301 Пропуски воспламенения в 1 цилиндре
0302 Пропуски воспламенения в цилиндре 2
0303 Пропуски воспламенения в цилиндре 3
0304 Пропуски воспламенения в цилиндре 4
0325 Обрыв цепи датчика детонации
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика детонации сигнал датчика положения
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика фазы
0422 Низкий КПД нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или разрыв цепи Клапан продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Цепь охлаждающего вентилятора Неисправность 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкая скорость холостого хода
0507 Высокая скорость холостого хода
0560 Неправильное бортовое напряжение
0562 Низкое напряжение на плате сеть
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправность цепи подогрева датчика кислорода
1123 Богатая смесь на холостом ходу
1124 Обедненная смесь на холостом ходу
1127 Обедненная смесь при частичной нагрузке
1128 Обедненная смесь при частичной нагрузке
1135 Обрыв цепи нагревателя датчика кислорода 1, короткое замыкание
1136 Обедненная смесь при низкой нагрузке
1137 Обедненная смесь при низкой нагрузке
1140 Измерено нагрузка отличается от расчетной
1171 Потенциометр низкого уровня CO
1172 Потенциометр высокого уровня CO 9 0003 1386 Ошибка теста канала детонации
1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12 В
1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
1426 Цепь управления клапаном продувки адсорбера разомкнута
1500 Обрыв цепи управления
1501 Короткое замыкание на массу топливного насоса цепь управления реле
1502 Короткое замыкание на +12 В цепи управления реле топливного насоса
1509 Перегрузка цепи управления регулятором холостого хода
1513 Короткое замыкание цепи регулятора холостого хода на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12 В, обрыв
1541 Обрыв цепи управления реле топливного насоса
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Обрыв напряжения бортовой сети на компьютере
1603 Ошибка EEPROM
1606 Неверный сигнал датчика неровной дороги
1616 Низкий сигнал датчика неровной дороги
1612 ЭБУ ошибка сброса
1617 Высокий уровень сигнала датчика неровной дороги
1620 Ошибка EPROM
1621 Ошибка RAM
16 22 Ошибка EPROM
1640 Ошибка тестирования EEPROM
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, короткое замыкание на массу
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Неверный расход воздуха через клапан
0481 Неисправность цепи вентилятора 2 охлаждения
0615 разомкнуто
0616 Замыкание цепи реле стартера на массу
0617 Замыкание цепи реле стартера на + 12В
1141 Неисправность нагревателя датчика кислорода 1 после катализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Check Engine Lamp Circuit Malfunction

Схема ВАЗ-2112

Как читать ошибки?

Для считывания ошибок необходимо подключить ноутбук или планшет к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты понадобятся для подключения автомобиля к компьютеру и определим коды ошибок:

Для подключения нужно найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для чтения необходимо найти искомую неисправность и расшифровать ее. Затем рекомендуется исправить проблему, из-за которой возникла ошибка. Последний шаг сбрасывается. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, потому что «обнуляют» не сами ошибки, а все ПО, а значит, остается только программная оболочка автомобиля. После таких действий, как правило, автомобиль может не заводиться и требует программной настройки оборудования или замены всего программного обеспечения в целом. Поэтому рекомендуется в этом случае обратиться в автосервис, где все сделают правильно.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так что устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при выполнении операции следует быть достаточно осторожным.Если вы не уверены, что все пройдет гладко, рекомендуется обратиться в автосервис, чтобы избежать поломок.

Диагностические параметры автомобилей ВАЗ 2115. Типовые параметры работы инжекторных двигателей ВАЗ

Автомобиль плохо тянет;

Перебои в работе

Иммобилайзер не работает (не всегда удается запустить двигатель)

1. Прежде всего, перед проведением диагностики берем манометр МТА-2, откручиваем колпачок на аппарели форсунок, прикручиваем штуцер манометра, предварительно обмотав его тканью (чтобы не попал бензин. на горячие части двигателя в случае чего).Затем двигатель можно запустить. После того, как насос накачал давление, нажимаем кнопку клапана манометра, чтобы пузырьки воздуха вместе с бензином попали в газонепроницаемую емкость, куда вставляется тонкая сливная трубка. Смотрим показания манометра: на холостом ходу давление топлива должно быть в пределах 2,5-2,6 бар. При резком увеличении скорости давление должно подняться до 3 бар. Это говорит о том, что регулятор давления работает нормально.

Проверяем работоспособность бензонасоса, так как двигатель под нагрузкой потребляет больше топлива, насос с низкой производительностью может не качать 3 бара, и разгон будет вялым.Для проверки работоспособности насоса сжимаем обратную магистраль (шланг, идущий от регулятора давления к бензобаку), и смотрим давление, если оно поднялось до 5-6 бар, значит насос вполне подходит для дальнейшей эксплуатации. Если нет, рекомендуется заменить. Выключаем двигатель, включаем зажигание, манометр показывает 3 бара.

В целом бензонасос в порядке.

3. Снимите высоковольтные провода с модуля зажигания и свечи зажигания.Проверяем провода на сопротивление токоведущих жил, оно должно быть в пределах 5 … 10 кОм. Все в порядке. Смотрим на свечи, на свече 1 черной сажи явно больше, чем на других свечах. Скорее всего виноват датчик массового расхода воздуха. Чистим свечи и ставим все на место.

4. Проверьте воздушный фильтр. OK.

5. Теперь берем ДСТ-6 и трос ВАЗ, подключаем к ДМРВ и включаем зажигание. Устройство отображает напряжение 1.15 вольт. Это явный признак неисправности датчика. Рабочий датчик должен выдавать напряжение от 0,97 до 0,99, и не больше и не меньше. А на работающем двигателе он должен показывать больше 1,0 вольт, примерно 1,5 и выше при перегазе. Что ж, мы нашли первую неисправность. Поскольку датчик массового расхода воздуха завышает выходное напряжение, блок управления также впрыскивает больше топлива при том же расходе воздуха. А это приводит к неправильному приготовлению смеси, смесь получается богаче. Из-за этого снижается динамика разгона.Ставим новый датчик, предварительно проверив его ДСТ-6. затем подключаем ДСТ-6 к датчику ДПС (датчик положения дроссельной заслонки). Включаем режим проверки ДПС и несколько раз открываем и закрываем дроссельную заслонку. При проверке ДСТ-6, сколько раз прозвучал звуковой сигнал и показал, что в нескольких местах резистивного слоя датчика есть обрывы. Так была обнаружена вторая неисправность. В принципе, эту неисправность можно обнаружить с помощью диагностической программы, но с помощью DST-6 ее легче обнаружить.Меняем датчик TPS.

6. Проверить работу форсунок. Для этого воспользуемся ДСТ-6, подключим ДСТ-6 к кабелю форсунки, откручиваем свечи, чтобы они не промокли и, включая зажигание, накачиваем давление, либо включаем бензонасос с помощью Мотор-тестера. программа или сканер ДСТ-2М. И открываем по одной форсунке во всех трех режимах, смотрим падение давления топлива по манометру, не забывая накачивать давление перед каждым режимом. Записываем результаты в таблицу.И так все форсунки, потом проверяем результаты, и если есть неточности, чистим или заменяем неисправные форсунки. Но на нашей машине баланс форсунок показал, что форсунки в норме.

7. Теперь подключаем машину к компьютеру, проверяем на наличие ошибок, у нас должна была быть ошибка, вызванная обрывом ДПС, стираем, так как датчик мы уже поменяли. Включаем окно, где есть график «INPLAM» (текущее состояние датчика кислорода), запускаем двигатель и смотрим на этот график, он должен часто меняться от минимума до максимума на прогретом двигателе.Если он долго зависает в каком-либо состоянии, плохом или богатом, то это означает, что он скоро вообще перестанет работать, и будет давать блоку управления неверную информацию о реальном уровне кислорода в выхлопных газах. Это может привести либо к большому расходу топлива, либо к слишком бедной смеси, что также отрицательно скажется на работе системы в целом. Остальные параметры проверяем на компьютере, и если они в норме, то можно сказать, что все в порядке.

8. Проверка состояния регулятора холостого хода (РХХ).Откручиваем и смотрим на сток. Как и ожидалось, все это покрыто отложениями сажи. Подключаем его к ДСТ-6 и с помощью теста IAC снимаем шток с датчика. Чистим резьбу и конус, обрызгиваем внутреннюю часть датчика мягким очистителем, типа WD-40, он очистит за нас все внутри. Смазываем резьбу штока смазкой, желательно не замерзающей, и снова с помощью ДСТ-6, несколько раз прогоняя шток «вперед-назад», проверяя, что он не заклинивает, доводим до середины .Все, можно поставить МАК на место.

9. Проверяем иммобилайзер. В случаях, когда иммобилайзер не «обнаруживает» ключ, снимите ЭБУ, сначала отсоедините аккумулятор. Берем программатор ПБ-2М. Подключаем к ЭБУ и компу. Подаем питание, запускаем программатор ПБ-2М. После того, как соединение будет установлено, выберите «очистить EEPROM». Теперь лечебную процедуру можно считать завершенной. Выключаем все. Ставим ЭБУ на место. Теперь автомобиль заводится, не поднося ключ к считывателю.

Зарегистрируйтесь сейчас, чтобы найти еще больше друзей и получить полный доступ ко всем функциям сайта!

Для просмотра необходимо авторизоваться.
Если вы еще не зарегистрированы, пройдите по ссылке: регистрация.

x

Для многих начинающих диагностов и обычных автолюбителей, интересующихся темой диагностики, будет полезна информация о типовых параметрах двигателей. Поскольку самые распространенные и простые в ремонте двигатели автомобилей ВАЗ, начнем с них. На что в первую очередь обращать внимание при анализе параметров двигателя?
1.Двигатель остановился.
1.1 Датчики температуры охлаждающей жидкости и воздуха (при наличии). Температура проверяется, чтобы убедиться, что показания соответствуют фактическим температурам двигателя и воздуха. Лучше всего проверять бесконтактным термометром. Кстати, одни из самых надежных в системе впрыска двигателей ВАЗ — это датчики температуры.

1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена — 0%, акселератор нажат — по открытию дроссельной заслонки.Поигрались с педалью газа, отпустили — тоже должно остаться 0%, при этом АЦП с ДПДЗ около 0,5В. Если угол раскрытия скачет от 0 до 1-2%, то, как правило, это признак изношенного дпдз. Менее распространенные неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (например, 5.1 января, 7.2 января), в то время как другие, такие как Bosch MP 7.0, покажут только 75%. Это нормально.

1,3 канал АЦП ДМРВ в режиме покоя: 0,996 / 1,016 В в норме, до 1.035 В все еще приемлемо, все вышесказанное уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью кислородного датчика, способны в какой-то мере скорректировать неверные показания датчика массового расхода воздуха, но всему есть предел, поэтому не стоит откладывать замену этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2. 1 Обороты на холостом ходу. Обычно это 800 — 850 об / мин при полностью прогретом двигателе. Значение холостого хода зависит от температуры двигателя и устанавливается в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8-клапанных двигателей характерное значение составляет 8-10 кг / ч, для 16-ти клапанных — 7-9,5 кг / ч при полном прогреве двигателя на холостом ходу. Для ЭБУ M73 эти значения несколько выше из-за конструктивной особенности.

2.3 Продолжительность времени впрыска. Для поэтапного впрыска типичное значение составляет 3,3 — 4,1 мс. Для одновременного — 2,1 — 2,4 мсек. Собственно, не так важно время впрыска, как его коррекция.

2.4 Поправочный коэффициент времени впрыска.Зависит от многих факторов. Это тема для отдельной статьи, здесь стоит упомянуть только, что чем ближе к 1000, тем лучше. Более 1000 означает, что смесь дополнительно обогащена, менее 1000 означает, что она обеднена.

2.5 Мультипликативный и аддитивный компонент самообучающейся коррекции. Типичное значение умножения составляет 1 +/- 0,2. Добавка измеряется в процентах и ​​должна составлять не более +/- 5% в рабочей системе.

2.6 Если в зоне настройки есть признак работы двигателя по сигналу кислородного датчика, последний должен нарисовать красивую синусоиду от 0.От 1 до 0,8 В.

2,7 Цикл наполнения и коэффициент нагрузки. Для «Январского» цикла типичный расход воздуха: 8м клапанный двигатель 90 — 100 мг / цикл, 16 клапанов 75 — 90 мг / цикл. Для блоков управления Bosch 7.9.7 типичный коэффициент нагрузки составляет 18–24%.

Перечень переменных системы управления двигателем ВАЗ-2112 (1.5л 16 кл.) контроллер М1.5.4Н «Bosch»

Параметр Имя Единица или состояние Зажигание включено Холостой ход
1 ВЫКЛ. ДВИГ. Признак остановки двигателя колодец № Есть
2 ХОЛОСТОЙ ХОД Признак работы двигателя на холостом ходу колодец № Есть
3 О БОГ.МОЩНОСТЬЮ Знак энергетического обогащения колодец №
4 ТОПЛИВНЫЙ БЛОК Знак блокировки подачи топлива колодец №
5 ЗОНА РЕГ. Около 2 Признак работы в зоне регулировки кислородного датчика колодец № колодец №
6 ЗОНА ДЕТОН Признак работы двигателя в зоне детонации колодец №
7 ПРОДУВКА ОБЪЯВЛЕНИЯ Признак срабатывания клапана продувки адсорбера колодец № колодец №
8 ОБУЧЕНИЕ 2 Признак обучения подачи топлива по сигналу датчика кислорода колодец № колодец №
9 ПАРАМЕТР XX Знак измерения параметров холостого хода колодец №
10 ПРОШЛОЕ XX Признак холостого хода двигателя в последнем расчетном цикле колодец № Есть
11 BL. ИЗ. С XX Признак блокировки выхода из режима ожидания колодец № Есть
12 ЗОНА ДЕТСКАЯ Признак работы двигателя в зоне детонации в последнем расчетном цикле колодец №
13 PR.PROD.ADS Признак срабатывания адсорбера в последнем цикле расчетов колодец № колодец №
14 ОБН.ДЕТОНАТ Симптом обнаружения детонации колодец №
15 ПРОШЛОЕ O 2 Состояние сигнала датчика кислорода в последнем цикле расчета Бедный / богатый Плохо Бедный / богатый
16 ТЕКУЩИЕ О 2 Текущее состояние сигнала датчика кислорода Бедный / богатый Плохо Бедный / богатый
17 Т. ОЧЛ.Ж Температура охлаждающей жидкости ° С 94-101 94-101
18 pol.dz Положение дроссельной заслонки % 0 0
19 OB.DV Скорость вращения двигателя (разрешение 40) об / мин 0 760-840
20 ОБ.DV.XX Скорость вращения двигателя x. Икс. об / мин 0 760-840
21 год YELL.POL.RXX Желаемое положение регулятора холостого хода шаг 120 30-50
22 TEK. POL.RXX Текущее положение регулятора холостого хода шаг 120 30-50
23 COR.VR.VP Поправочный коэффициент для длительности импульса впрыска в соответствии с сигналом постоянного тока шт. 1 0,76-1,24
24 U.0.3 Время зажигания ° P..c. 0 10-15
25 СК.АВТ Текущая скорость автомобиля км / ч 0 0
26 СОВЕТ. NAP Напряжение в бортовой сети IN 12,8-14,6 12,8-14,6
27 J.OB.XX Желаемая скорость холостого хода об / мин 0 800
28 ВР ВПР Длительность импульса впрыска топлива мс 0 2,5-4,5
29 МАСРВ Массовый расход воздуха кг / час 0 7,5-9,5
30 CEC.RV Циклический расход воздуха мг / цикл 0 82-87
31 год гл. РАН. Т Расход топлива в час л / час 0 0,7-1,0
32 PRT Расход топлива в пути л / 100 км 0 0,3
33 ТЕКУЩАЯ ОШИБКА Признак текущих ошибок колодец №

Перечень переменных системы управления двигателем ВАЗ-21102, 2111, 21083, 21093, 21099 (1.5л 8 кл.) Контроллер MP7.0H «Bosch»

Параметр Имя Единица или штат Зажигание включено Холостой ход
1 UB Бортовое напряжение IN 12,8-14,6 13,8-14,6
2 TMOT Температура охлаждающей жидкости из — * 94-105
3 ДКПОТ Положение дроссельной заслонки% 0 0
4 N40 Частота вращения коленчатого вала двигателя (разрешение 40 об / мин) об / мин 0 800 ± 40
5 TE1 Длительность импульса впрыска топлива мс — * 1,4-2,2
6 MAF Сигнал датчика массового расхода воздуха в 1 1,15–1,55
7 TL Параметр нагрузки мс 0 1,35-2,2
8 ZWOUT Опережение зажигания с. резюме. 0 8-15
9 DZW_Z Уменьшение угла опережения зажигания при обнаружении детонации p.c.v. 0 0
10 УСВК Сигнал датчика кислорода мВ 450 50-900
11 FR Коэффициент коррекции времени впрыска топлива по сигналу датчика кислорода шт. 1 1 ± 0.2
12 TRA Аддитивный компонент коррекции самообучения мс ± 0,4 ± 0,4
13 FRA Мультипликативный компонент коррекции самообучения шт. 1 ± 0,2 1 ± 0,2
14 ТАТЕ Коэффициент заполнения сигнала продувки адсорбера% 0 15-45
15 N10 Обороты двигателя при x.работает (разрешение 10) об / мин 0 800 ± 40
16 NSOL Желаемая частота вращения холостого хода об / мин 0 800
17 мл Массовый расход воздуха кг / час 10 ** 6,5-11,5
18 QSOL Требуемый расход воздуха на холостом ходу кг / час — * 7,5-10
19 IV Текущая коррекция расчетного расхода воздуха на холостом ходу кг / час ± 1 ± 2
20 МОМПОС Текущее положение регулятора холостого хода шаг 85 20-55
21 QADP Переменная адаптации воздушного потока на холостом ходу кг / час ± 5 ± 5
22 VFZ Текущая скорость автомобиля км / ч 0 0
23 Б_ВЛ Знак энергетического обогащения колодец № НЕТ НЕТ
24 Б_ЛЛ Признак работы двигателя на холостом ходу колодец № НЕТ ДА
25 Б_ЕКР Знак включения электробензонасоса колодец № НЕТ ДА
26 S_AC Запрос на включение кондиционера колодец № НЕТ НЕТ
27 B_LF Признак включения электровентилятора колодец № НЕТ Колодец №
28 S_MILR Включить контрольную лампу знака колодец № Колодец № Колодец №
29 Б_ЛР Рабочий знак в зона регулировки кислородного датчика колодец № НЕТ Колодец №

* Значение параметра трудно предсказать и не используется для диагностики. ** Параметр имеет реальное значение только при движении автомобиля.

Типовые значения основных параметров систем управления для автомобилей ВАЗ с двигателем 2111.

Параметр Ред. Агрегат

Тип контроллера и типичные значения

4 января 4.1 января M1.5,4 M1.5.4N MP7.0
UACC IN 13 — 14,6 13 — 14,6 13 — 14,6 13 — 14,6 13 — 14,6
TWAT град. ИЗ 90–104 90–104 90–104 90–104 90–104
THR % 0 0 0 0 0
ЧАСТОТА об / мин 840–880 750 — 850 840–880 760–840 760–840
INJ мс 2 — 2,8 1 — 1,4 1,9 — 2,3 2–3 1,4 — 2,2
RCOD 0,1 — 2 0,1 — 2 +/- 0,24
ВОЗДУХ кг / час 7–8 7–8 9,4 — 9,9 7,5 — 9,5 6,5 — 11,5
УОЗ гр. P.K.V 13–17 13–17 13–20 10–20 8–15
ФСМ шаг 25–35 25–35 32–50 30–50 20–55
QT л / час 0,5 — 0,6 0,5 — 0,6 0,6 — 0,9 0,7 — 1
ALAM1 IN 0,05 — 0,9 0,05 — 0,9

ГБО 2 поколения ваз 2115 форсунка

  • ВАЗ 2123 2012 г. , установка ГБО

    Юрий: при ремонте газового оборудования происходит утечка газа под капотом

    • Юрий, оставьте свой номер телефона, мы Вам перезвоним и обсудим все вопросы.
    • Юрий: моя т.
    • Юрий, к сожалению, наш автосервис не сможет вам помочь.
  • ВАЗ 2106 2003 г., установка ГБО

    Алуксандр: Б.У. установка ГБО что осталось от предыдущей машины сколько это будет стоить? В наличии коробка передач, многоклапанный цилиндр и все остальное

    • Добрый день!
    • Жаль ГБО, у нас нет
  • ВАЗ 2109 2000, установка ГБО

    Игорь: Хочу установить ГБО на ВАЗ 2109 Интересно сколько будет стоить

    • Здравствуйте, все цены на нашем сайте.
    • Здравствуйте!
      ВАЗ09 инжектор или карбюратор и с какого баллона хотите подавать газ?
      С уважением, Виктор. Тел.
    • Добрый день, Игорь. 2 поколение = 16800, 4 поколение = 22500 рэ.
  • ВАЗ 2111 2001 г. , установка ГБО

    Сергей: Сколько стоит установка ГБО?

    • 40 000 руб. работа с оборудованием
  • ВАЗ Гранта 2017, установка ГБО

    Сергей: Сколько стоит установка Lovato 4 поколения с запасным цилиндром, с постановкой на учет в ГИБДД

    • Добрый день!
      Эти работы наша компания не производит.С уважением, группа компаний АвтоГЕРМЕС!
    • Установка 30000. Регистрация 5000₽
    • Здравствуйте Сергей.
      Lovato на ВАЗ Granta с тороидальным баллоном обойдется в 29000 рублей. Комплект документов для постановки на учет ГБО в ГИБДД обойдется в 3000 руб.
      С уважением, Виктор. Тел.
  • ВАЗ Приора 2010 г., установка ГБО

    Сулейман: Ремонт газового оборудования

    • Сулейман, приходи в понедельник днем.А какое оборудование, название, что не работает? А что с бензином?
    • Сулейман: Сегодня желательно мне, отлично работает на бензине
    • Сегодня закончился около 17-00. В понедельник.
    • Приходи завтра с 10 утра
  • ВАЗ Гранта 2015, установка ГБО

    Евгений: РЕГИСТРАЦИЯ ГБО в ГИБДД? УСТАНОВИТЬ ЦЕНУ?

    • Добрый день!
      Эти работы наша компания не выполняет.С уважением, группа компаний АвтоГЕРМЕС!
    • Добрый день, Евгений! К сожалению, в нашем автосервисе такой услуги нет.
  • ВАЗ 2105 2001 г., установка ГБО

    Виталий: Цена с оборудованием

    • Добрый день! В наших техцентрах ГБО не установлено. С уважением, группа компаний АвтоГЕРМЕС!
    • Доброе утро.
      Г.Б.О-не делаю
      С уважением, Мытищи-Николай мастер приемник
  • ВАЗ Калина 2012 г., установка ГБО

    Беслан: ГБО 4 поколения, коробка пропускает газ через

    • Здравствуйте.Ремонт или замену коробки передач можно определить только после осмотра коробки передач. Стоимость услуги зависит от марки коробки передач.
  • ВАЗ Ларгус 2014 г. , установка ГБО

    Игорь: Хочу установить на Ларгус Ларгус 16 клапанов, общий пробег 41000 км, подскажите, был ли такой пробег, сколько стоит, куда и какое оборудование поставить?

    • Добрый день! Пробег автомобиля при установке ГБО значения не имеет, важно, чтобы двигатель исправен и работал без ошибок.Качественно вы можете доставить с нами. Теперь отличное предложение на итальянские системы OMVL — ваша машина будет стоить всего 26 500 рублей. Вас интересует Москва?
    • Игорь: спасибо за ответ, я живу в р-не Преображенка Богородского, думаю, мне нужно получить разрешение в ГИБДД и вообще в чем вся процедура? У вас есть разрешение на установку?
    • мы от «А» до «Я» поможем Вам с оформлением ГБО в ГИБДД. Порядок действий описан на нашем сайте:
      Стоимость для нашего клиента 5500 за весь пакет документов.
    • Добрый день, Игорь.
      Наша компания занимается автомобильным газовым оборудованием (ГБО) с 1998 года, у нас есть хороший опыт. ГБО можно установить на исправную машину с любым пробегом, бензиновый контроллер все равно будет считать, что машина едет на бензине. Вариантов комплектации очень много, цена под ключ от 25000 руб. Мы можем установить самые современные итальянские или польско-итальянские системы. По времени — в течение одного рабочего дня. Добро пожаловать.
    • Добрый день, это небольшой пробег, машина будет работать без проблем.
      Цена установки ГБО 23500
  • ВАЗ 2106 1994 г., установка ГБО

    Денис: Монтаж газового оборудования под ключ, интересует цена и сроки

    • 19500-10% NAL ITALY LOVATO
      2-3 часа
    • Здравствуйте, срок 4 часа, стоимость 17000 руб.
  • ВАЗ Гранта 2016, установка ГБО

    Евгений: авто Датсун 2015, двигатель гранд 87 л / с, установка ловато 4-го поколения — цена?

    • Установка на свой автомобиль с тором 42л будет 32т р
    • от 10000р работа
  • ВАЗ Калина 2013 г., установка ГБО

    Олег: добрый день.Интересует стоимость установки и оплаты картой. с уф. Олег.

    • Здравствуйте Олег, какой баллон хотите поставить?
    • 4 цилиндра
    • 4 цилиндра
      Устанавливаем лучшее газовое оборудование на рынке таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
      С баллоном до 60 литров вместо запаски и до 130 литров цилиндрический, стоимость установки в максимальной комплектации премиум составит 33000 руб.Также есть стандартные комплектации от 31 000 руб. И экономия от 29 000 руб. Комплекты насадок и электроники. Форсунки все 100% оригинальные итальянские, не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее к качеству топлива. Если машину заправлять грязным газом, то со временем форсунки, которые заводятся дешевле, будут троить. Форсунки, которые укомплектованы премиум-классом, конструктивно отличаются системой блокировки, поэтому не боятся даже нашего некачественного топлива и поэтому имеют гарантию на них 5 лет или 200000 км.
      При установке баллонов вместо запаски объемом более 60 литров надбавка может составлять от 5000 до 12000 рублей в зависимости от объема баллона и производителя.
      От любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк возьмет скидку, потому что платит за вас.
      Среднее время выполнения — 6 часов. Работаем семь дней в неделю, все всегда в наличии.Звоните и приходите в удобное для вас время!
      Оптимально 33000-10% = 29700 в лучшей комплектации и с любым цилиндром
      Срок исполнения 6-8 часов без выходных
    • Добрый день! Установка под ключ для вашего автомобиля обойдется в 26 800 рублей с баллоном на запаску. Возможна оплата картой.
    • 3
      2
      000 руб.
  • ВАЗ Ларгус 2016, установка ГБО

    Вячеслав: Оборудование какого производителя вы устанавливаете? Интересует 4 поколение.И стоимость оснащения и установки Lada Largus. Баллон устанавливается вместо запаски. Баллон должен быть максимальной по вместимости с учетом площади запаски.

    • 4 цилиндра
      Устанавливаем лучшее газовое оборудование на рынке таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
      С баллоном до 60 литров вместо запаски и до 130 литров цилиндрической, стоимость установки в максимальной комплектации премиум составит 33000 руб. Также есть стандартные комплектации от 31 000 руб. И экономия от 29 000 руб. Комплекты насадок и электроники. Форсунки все 100% оригинальные итальянские, не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее к качеству топлива. Если машину заправлять грязным газом, то со временем форсунки, которые заводятся дешевле, будут троить. Форсунки, которые укомплектованы премиум-классом, конструктивно отличаются системой блокировки, поэтому не боятся даже нашего некачественного топлива и поэтому имеют гарантию на них 5 лет или 200000 км.
      При установке баллонов вместо запаски объемом более 60 литров надбавка может составлять от 5000 до 12000 рублей в зависимости от объема баллона и производителя.
      От любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк возьмет скидку, потому что платит за вас.
      Среднее время выполнения — 6 часов. Работаем семь дней в неделю, все всегда в наличии. Звоните и приходите в удобное для вас время!
      Лучшая комплектация для Ларгус 60л вместо запаски и комплект форсунок AEV с гарантией 5 лет или 200000 км 33000 и минус 10% при оплате наличными 29700 к оплате
    • Добрый день!
      Устанавливаем многие производители. Специально для вашего автомобиля мы предложим два комплекта:
      1. Digitronic (Польша) с баллоном 60 литров — 26 700 руб.
      2. OMVL (Италия) с баллоном 60 литров — 28 200 рублей.
  • ВАЗ 21099 2004 г., установка ГБО

    Василий: Сообщите, пожалуйста, стоимость замены выносной заправки.

    • Стоимость вуза 700 руб. Замена 300р.
    • Здравствуйте, Василий. Звоните в рабочее время. С уважением, Мастер-консультант Максим.
    • 950 руб если в бампер

19.12.2011, 8:39

Какое ГБО лучше поставить на ВАЗ-21110 (инжектор)?

На Терминале мне предложили инъекционное оборудование LOVATO.
Состав:

  • коробка передач
  • газовый клапан
  • смеситель
  • эмулятор сопла
  • эмулятор лямбда-зонда
  • переключатель
  • дозатор
Как я понял, это «3-е поколение».
По поводу установки систем «4 поколения» сказали, что нет смысла ставить эту машину.

Но один знакомый категорически советует только «впрыск» форсунками, как будто все остальные системы не стоит ставить на литьевые машины.
Проблемы могут начаться через 10т.км. А те компании, которые предлагают сделать такую ​​установку — разводят заказчика на последующее обслуживание.

Что правда?

19.12.2011, 12:32

Ну, судя по моему опыту работы с ГБО, ставить на инжектор только 4 поколение имеет смысл, как бы это ни отговаривали.
Я могу так сказать, потому что у меня было несколько машин с ГБО, и карб и инжектор, большинство из которых были Lovato
Причем на последней машине (ГАЗ 31105, 406.2и) поменял газ со 2-го поколения на 4-е, поэтому могу конкретно сказать, что меняется:

1. Полная автоматика, то есть газ включается при прогреве двигателя до 45 автоматически. Всегда начинается с бензина. В салоне поставили кнопку принудительного переключения на бенз. Теперь не нужно вручную переключать или, например, указывать обороты, как на 3-м поколении. Плюс, если закончится газ, кнопка заранее начинает пищать зуммером, что тоже довольно удобно.

2. Нет необходимости периодически сливать отходы из редуктора. Меня все время бесила слив этой вонючей жижи. В 4-м поколении есть фильтр, который меняется через ODA. интервал (обычно 15 тыс. км). Замена фильтра в районе 500 р.

3. В коллекторе нет обратного клапана. Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор. Причем, по моему опыту, часто это происходит именно на трассе, обгон которой нить грузовика на скорости 100 км / ч.Пару раз стукнул так, что двигатель заглох. При установке ГБО ставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем вате резинка рвется в клочья. И это правильно, потому что если лопнул коллектор, то было менее интересно

4. У четвертого поколения свои «мозги», а это значит, что все настройки и диагностику можно делать на компьютере (можно даже самому, если вы есть переходник естественно). Считаю это большим плюсом.

5. Динамика. Здесь не все так хорошо, как на словах. Но и это не так уж и плохо.
Во-первых, существует такой миф, что на форсунках машина начинает «кушать» газ типа как на бензине, а не как раньше. поколения — примерно на 15-20 процентов больше. Враки — расход не меняется, он такой же, могу сказать точно, так как в машине есть бортовой компьютер.
Во-вторых, разгон становится таким же, как на бензине. Здесь это почти правда. По сравнению со 2-м поколением машина прет гораздо увереннее.Но все равно немного жидкости по сравнению с бензином. Хотя, допускаю, что можно добиться диагностики и регулировки практически такой тяги, как небензол, но я не заморачивался.

6. Ну а теперь главный минус. Это конечно цена. Примерно в 2 раза дороже второго поколения (не знаю, сколько сейчас стоит 3-я правда). Но здесь каждый волен выбирать для себя то, что ему нужно

19.12.2011, 14:28

3. В коллекторе нет возврата.Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор. Причем, по моему опыту, часто это происходит именно на трассе, обгон которой нить грузовика на скорости 100 км / ч. Пару раз стукнул так, что двигатель заглох. При установке ГБО ставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем вате резинка рвется в клочья. И это правильно, ведь если коллектор лопнул, то улыбка была менее интересна.gif
Но дело не только в этом. Самое неприятное, что после того, как резинка порвана, никуда не денешься. Не поедешь, потому что теперь двигатель всасывает воздух, и не хочет нормально работать. Поэтому наличие в машине изоленты обязательно.
Естественно, четвертое поколение уже лишено таких приколов, как насадки. Также следует отметить, что, как и в 3-м поколении, это тоже было решено.


Точно решено?

3-го поколения — все так же, как и во 2-м поколении с добавлением системы LAMBDA GAS.Эта электронная система принимает сигнал от лямбда-зонда и управляет ступенчатым дозирующим устройством для более точного дозирования газа, чтобы соответствовать экологическим стандартам и поддерживать рабочие характеристики катализатора. Главный недостаток — обратная вата во впускном коллекторе, потому что газ подается на дроссель и весь коллектор заполнен газовоздушной смесью.

Какое поколение ГБО подходит для ВАЗ 2109. Все зависит от того, какой тип двигателя установлен на автомобиль: карбюраторный или инжекторный.ГБО первого или второго поколения можно смело устанавливать на карбюраторные модели, ведь на инжектор такая установка может закончиться выходом из строя. ГБО 3-5 поколений больше подходит для инжектора. В ГБО первого поколения дозировка газа регулируется вручную. Давление после редуктора поддерживается за счет работы диафрагм.

На форсунках нельзя использовать первое поколение, т. К. Мотор может начать обратный ход, а коллектор к этому не приспособлен.Многие успокаивают себя, что есть так называемая «хлопушка», но двигателю это вряд ли поможет. Самым главным минусом является то, что система чрезвычайно гибкая, любые параметры, такие как сопротивление потоку воздуха из-за загрязнения воздушного фильтра, потеря эластичности диафрагмами, изменение атмосферного давления, к которому чувствительно любое ГБО, требуют ручной настройки. Он привлекателен своей невысокой стоимостью и высокой надежностью. В форсунке ВАЗ 2109 ГБО имеет электронное управление, подает газ в зависимости от условий работы двигателя.Такие устройства совместимы со штатным контроллером. Кроме того, система позволяет добиться максимальной выходной мощности на газе и повысить КПД. ГБО третьего-пятого поколения тоже возможно для карбюраторных двигателей, но цена здесь уже решает главную роль. Далее нам нужно выбрать установщик. А может попробовать самому установить? Для установки ГБО первого или второго поколения особой квалификации не требуется, а вот для других она необходима.


Кроме того, есть ряд нюансов.Первый — это проблемы при осмотре и осмотре баллона, ведь при ручной установке у вас не будет никаких документов на соответствие. Второй нюанс — в этом случае вся ответственность полностью ложится на владельца машины. Так что не стоит экономить на этом вопросе и делать по мере необходимости, но тогда проблем не будет. Пожалуйста, прочтите лицензию вашей компании перед установкой. Даже после того, как вы уже определились и подписались на установку, не стоит сразу убегать.По возможности проследите работу мастеров. Теоретически им все равно, как устанавливать, и вы можете сказать им, как это будет удобнее для вас и вашего автомобиля. Работа занимает не более 2-3 часов. Далее водитель заправляет цилиндр, чтобы мастер мог проверить герметичность цилиндра и произвести необходимые регулировки. Для начала доливаем 10 литров. Дело в том, что при небольшом количестве газ может иссякнуть, и мотор будет работать нестабильно, однако заправлять под завязку не стоит.После того, как все работы будут выполнены, можно отправиться в путешествие на сжиженном газе. Не нужно сразу прижимать педаль газа к полу, ведь новое оборудование нужно сначала обкатывать. Водитель должен привыкнуть к другому способу управления автомобилем, соблюдать новые правила безопасности.


Цена установки ГБО 2 поколения

ГБО 2 поколения «Газовый карбюратор» ставится только на автомобили с металлическим впускным коллектором.Расход газа по сравнению с бензином увеличивается на 5-7%. Если коллектор пластиковый (обычно автомобили после 2001 года), необходимо установить систему ГБО 4 поколения во избежание поломок

ГБО итальянского производства на автомобили российского и украинского производства (пропан-бутан), система «газовый карбюратор». ГБО на ВАЗ, ГБО на Газель, ГБО на Таврию, ГБО на ВАЗ 2110, ГБО на ВАЗ 2106, ГБО на ВАЗ 2109, ГБО на ВАЗ 2115, ГБО на карбюратор ВАЗ 2107, ГБО на ВАЗ 2107, ГБО на ВАЗ 2106, цена ГБО на ВАЗ 21099

модель автомобиля Размер цилиндра, л Цена, у.е.
Цена на ГБО — ВАЗ 2101-2107, Таврия, Славута. 50, 40, 30 410 у.е.
Цена на ГБО — ВАЗ 2104, карбюратор 2108-2109 40 (взамен «запасной») 440 у.е.
Цена ГБО — ВАЗ инжектор 50 410 у.е.
Цена ГБО — ВАЗ инжектор 40 (взамен «запасной») 440 у.е.
Цена ГБО — ЗАЗ «Таврия» пикап 50 (цилиндр над кабиной) 410 с.ты
Цена ГБО — ВАЗ 2121 «Нива» карб. / Инъекция. 50 (цилиндр под кузовом) 410 у.е.
Цена на ГБО — ГАЗ-24..3110 «Волга» карб. 60 410 у.е.
Цена ГБО — ГАЗ-3110 «Волга» инжектор 60 410 у.е.
Цена ГБО — «Газель» борт., Цельнометаллический. 90 410 с.ты
Цена ГБО — «Газель» грузовой проездной. «дуэт» 60 410 у.е.
Цена ГБО — УАЗ 60 410 у.е.
Цена на ГБО — ГАЗ 52, 53, 3307 «Газон» 100 410 у.е.
Цена ГБО — ЗИЛ — 130 100 410 у.е.

В стоимость ГБО 2 поколения входит:

  • Редуктор «LOVATO» (Италия)
  • Смеситель и другие аксессуары
  • Установка и настройка ГБО 2 поколения
  • Документы в ГИБДД

Цена ГБО-4

В стоимость HBO 4 входит:

  • Блок управления (ЭБУ) STAG 4 (Италия + Польша)
  • Редуктор «TOMASETTO» (Италия)
  • Форсунки «VALTEK» (Польша) или «HANA» (+150 евро)
  • * Резервный баллон 42 л или по желанию заказчика с доплатой в зависимости от объема
  • Установка и настройка ГБО 4 поколения
  • Документы в ГИБДД

ГБО 4 поколения устанавливается на автомобили только с электронным (полным) инжектором.Газ подается через форсунки, управляемые специальным компьютером. Мощность двигателя не падает, расход газа на несколько процентов больше бензинового.

Цена за установку ГБО метан

Чем отличается ГБО-2 от ГБО-4, и почему такая разница в цене?

В чем разница между ГБО-2 и ГБО-4 , этот вопрос задают очень часто, давайте разбираться в этом. «Нормальное», или газовое, дроссельное оборудование изначально разрабатывалось для карбюраторных автомобилей.Его можно разделить на 3 поколения:

ГБО 1 поколения

Редуктор вакуумный т.е. подача газа от редуктора к смесителю открывается за счет разрежения во впускном коллекторе.

ГБО 2 поколения

Коробка передач электронная, правда «электроники» в ней нет, но вместо вакуумной мембраны стоит электромагнитный клапан. Газ подается из красного в смеситель сразу после подачи питания на змеевик (одновременно с открытием газового клапана).

ГБО 3 поколения

То же, но с обратной связью (от лямбда-зонда), так называемая «система лямбда-регулирования». Те. дозатор уже с шаговым двигателем, который управляется ЛКС в зависимости от состава смеси.

Так что вся эта комплектация может быть любой: дорогой или дешевой, русской или голландской, но смеситель стоит до дроссельной заслонки, на входе во впускной коллектор.

Возможные проблемы

Двигатель с впрыском становится в основном карбюраторным.Отсюда и все проблемы. Дело в том, что при работе двигателя на газе во впускном коллекторе уже не воздух (как бензин), а рабочая смесь газа с воздухом, которая при определенных условиях, если искра выходит из-под клапана , можно, скажем, «поп» — т.к. е. произойдет так называемый «обратный хлопок». В результате выходит из строя датчик массового расхода воздуха (если есть), либо может просто сломаться воздушная крышка. И вероятность этого существует всегда, какое бы оборудование вы ни поставили!

Хотя по опыту можно сказать, что японцы практически не хлопают, Волга рано или поздно начинает хлопать, Grand Cherokee 5.2 — не стоит даже пробовать, затыкает уши.

Решение проблемы хлопка

Установка газотурбинных генераторов 4-го поколения с распределенным впрыском газа. Хлопать тут нечем, во впускном коллекторе снова воздух, газовые форсунки рядом с бензиновыми. Контроллер газа рассчитывает время открытия газовых форсунок на основе температуры газа, давления, оборотов в минуту, вакуума во впускном коллекторе и, что наиболее важно, времени открытия газовых форсунок, которое газовый контроллер рассчитывает на основе показаний связка датчиков (детонация, положение дроссельной заслонки, ВМТ, расход воздуха, температура и т.д.) и самое главное датчик кислорода (лямбда-зонд). Те. Бензиновая система питания должна работать, иначе на газе она не будет работать корректно.

Отсюда такая разница в цене на ГБО 4 и ГБО 2, и установка занимает целый день, потом настройка (без винтов, только с компа).

Читайте также:

Есть два типа ГБО: работающие на пропан-бутане и метане. Пропан и пропан-бутан как газ и топливо для автомобилей. Сжиженный газ Пропан-бутан (сжиженный нефтяной газ, LPG, по-английски — сжиженный нефтяной газ, LPG) — это смесь двух газов.В обиходе его кратко называют: пропан. Пропан-бутан получают из нефти и сжиженных нефтяных попутных газов. Для хранения этой смеси

Продажа автозапчастей и аксессуаров

Автозапчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и подержанные автомобильные запчасти.

Отремонтируйте вашу поездку с правильными автозапчастями

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для различных видов ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным.Обновите коврики, купив в нашем ассортименте варианты передних и задних сидений всех цветов и рисунков радуги. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. Правильные автомобильные аксессуары для любого типа транспортного средства гарантируют комфортную поездку.

Взгляд снаружи

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных услуг

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. И если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера на прием файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Распиновка датчика скорости. Распиновка датчика скорости ВАЗ и схема подключения спидометра ВАЗ 2115, схема подключения

В любой машине есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его предназначении, проблемах и диагностике вы можете узнать из видео ниже.

[Скрыть]

Назначение датчика скорости в автомобиле

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина.Также он позволяет установить угол опережения зажигания, кроме того, прибор контролирует качество топливовоздушной смеси.

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. Д. — после чего он передает импульсы на компьютер. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит коррективы в работу форсунки.

Симптомы

В случае, если одометр перестает нормально работать, а спидометр дает неверную информацию о пройденном пробеге и скорости, это указывает на неисправность.Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают неисправности из-за распиновки датчика скорости, которую можно перепутать или неработоспособности самого разъема. В последнем случае проблема может быть в плохих контактах.

Помимо прочего признаком неисправности регулятора может быть то, что машина глохнет на холостом ходу. Конечно, может быть много причин, по которым машина глохнет.В случае, если спидометр, расположенный на приборной панели, отображает неверные данные, на приборной панели должен загореться индикатор Check Engine. Если ДС выходит из строя, сразу обращаете внимание на горящую проверку на приборной панели.

Диагностика ДС на ВАЗ 2110

Как самостоятельно проверить датчик скорости на ВАЗ 2110? Прежде всего, для этого необходимо знать, где должен располагаться ДС, после чего проводится диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, недалеко от выпускного коллектора.Как показывает практика, соединительные провода можно натереть о нагретый коллектор, в результате чего они оплавятся.

Результат — короткое замыкание. Как правило, эту проблему можно решить, изолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другой вариант диагностики — проверить обрыв кабеля. Эта причина одна из наиболее вероятных. Если кабель в порядке и повреждений во время процесса не обнаружено, значит проблема в самом контроллере или его приводе.

Подготовка к замене

Чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальная работа спидометра, следует правильно подготовиться к этому процессу.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, необходимо обращать внимание на то, чтобы каждый разъем, расположенный в конструкции блока, имел определенные обозначения.Он должен содержать символы «-», «A» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема проблем с распиновкой будет меньше. Если вы никогда не сталкивались с таким процессом, такая распиновка позволит вам его правильно закончить.

Еще один, не менее важный нюанс. Вам необходимо купить устройство, которое оснащено металлическим стержнем. Такой запас позволит прослужить минимум полгода, чего нельзя сказать о регуляторах с пластиковыми ложами.Кроме того, при покупке необходимо проверить, вращается ли сток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

Ремонт и замена своими руками

Если вы решили самостоятельно поменять устройство, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера происходит следующим образом:

  1. Для начала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумуляторной батареи.
  2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно помнить, какая распиновка у этих элементов.
  3. Непосредственно сам контроллер откручивается вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать гаечный ключ на 21 или 22. В этом случае регулятор может иметь некоторые отличия в конструкции.
  4. Также сразу проверьте, насколько исправен привод. После демонтажа регулятора необходимо открутить гайку крепления привода к коробке передач.Процедуру демонтажа нужно производить очень аккуратно, ведь если вы случайно уроните шток в трансмиссию, коробку нужно будет снять и разобрать. Что касается нового привода, то он оснащен резиновым уплотнением. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно разобраться в процедуре замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке.Опять же, в этом случае важную роль играет распиновка проводки. Внутри самого блока видно, как обозначена распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключать привод.

Если на мультиметре отображается «-» и этот привод подключен к положительному разъему, это означает, что необходимо изменить полюс. Далее проводится диагностика привода и проверка спидометра во время движения или когда передняя часть автомобиля поднята (чтобы колеса были утяжелены).

Если вы сомневаетесь, что сможете выполнить всю процедуру самостоятельно и правильно поменять контроллер, мы посоветуем вам обратиться за помощью к специалистам. В принципе, этот процесс не особенно сложен, поэтому стоимость услуги замены будет не особенно высокой. Для установки лучше использовать регулятор получше, чтобы в дальнейшем не пришлось ремонтировать и заменять его.

Причина, по которой ВАЗ-2114 начинает глохнуть на холостом ходу, — датчики, а точнее их неисправность.Конечно, прямой причиной может быть TPS или DMWR. Но, как показывает практика, обычно. Но, не стоит сразу прибегать к замене, так как это необходимо для определения точной проблемы. Для этого стоит провести диагностику. В этой статье будут рассмотрены причины выхода из строя датчика скорости, а также методы его диагностики.

Датчик скорости

Датчик скорости новый и старый

Косвенными признаками неисправности датчика скорости являются: неработающий спидометр, потеря тяги двигателя.

Следовательно, исходя из этих факторов, можно предположить, что необходимо провести диагностику датчика. Для этого стоит разобраться в устройстве и работе этого узла.

Принцип действия

Датчик скорости

Спидометр передает определенные импульсы на электронный блок управления, который считывает данные о работе датчика и передает показатели на приборную панель, а также регулирует работу основного силового агрегата в зависимости от полученных показателей.

Компьютер подает импульс и ждет ответного действия от датчика. Обратная реакция пропорциональна скорости вращения колес и коленчатого вала. Итак, спидометр передает свои импульсы (за 1 километр — 6004 импульса).

Электронный блок управления вычисляет скорость по интервалу между поступающими импульсами от датчика.

Также датчик скорости при нормальной работе регулирует расход топлива в автомобиле. Как это происходит.Когда вы отпускаете педаль газа, датчик воспринимает ситуацию как торможение и ЭБУ прекращает подачу топлива. Так, на скорости 20 км / ч дроссельная заслонка закрывается, и подача топлива полностью прекращается, что позволяет экономить топливо. Это одна из многих полезных функций датчика скорости.

Расположение датчика под капотом ВАЗ-2114

Сам датчик скорости находится на коробке передач, рядом с щупом. Это оптимальное место, так как считывание скорости происходит с вала коробки передач, что позволяет измерить показатель максимально четко и правильно на любой скорости.

Расположение датчика скорости автомобиля

Симптомы

Когда мы рассмотрели устройство и принципы работы датчика скорости, можно определить прямые и косвенные признаки неисправности, которые помогут определить исправность датчика скорости ВАЗ-2114:

  • Нестабильная работа или остановка двигателя на холостом ходу.
  • Нестабильная работа или отказ спидометра.
  • Повышенный расход топлива.
  • главный силовой агрегат.

Проверка здоровья

Рассмотрев все необходимые данные, можно приступать непосредственно к процессу проведения диагностических работ датчика скорости ВАЗ-2114. Прежде всего, вы можете подключиться к электронному блоку управления, который будет показывать ошибки, связанные с работой датчика скорости, а именно:

  • P0500 — Нет сигнала от измерителя скорости автомобиля.
  • P0503 — Прерывистый сигнал спидометра (тут скорее всего виновата проводка).

В этом случае наиболее частой причиной является обрыв контактных проводов, которые могут изнашиваться или лопнуть под воздействием низкой температуры. Вызвать их можно с помощью тестера.

Проверка самого датчика

Второй способ — напрямую проверить контакт датчика. Для завершения процесса вам понадобится тестер. Итак, рассмотрим последовательность действий:

Распиновка проводов датчика скорости


На видео обзор проблемы с датчиком скорости ВАЗ-2114 (датчик саботажа)

выводы

Проверить датчик скорости ВАЗ-2114 достаточно просто, и с этой задачей сможет справиться даже начинающий автомобилист.Для завершения процесса достаточно заглянуть в компьютер или провести диагностические операции с помощью мультиметра.

Прибор, который называется спидометром, теперь есть на любой машине. Но мало кто задумывается, откуда на этом датчике поступает информация, как она собирается и формируется. Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости, он отвечает за выполнение важной задачи. весь автомобиль.Фото: lada34.ru

Какие основные функции у этого устройства?

Получив сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления. Блок управления преобразует данные, передавая их устройствам, которыми он управляет. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется расход топливной смеси, насыщенность ее состава. Поэтому настолько важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов даже на небольшом расстоянии. Это позволяет оптимизировать наиболее важные системы и детали, контролирующие поведение автомобиля.

Как понять, когда необходима замена

Есть несколько основных симптомов, позволяющих распознать неисправность датчика:

  1. На приборной панели загорелся индикатор Check Engine. Часто такие проблемы сопровождаются цифрой 24.
  2. Двигатель глохнет при движении.
  3. Информация со спидометра передается рывками или волнами.
  4. Перестает работать одометр.

Где искать датчик скорости

Замена необходима, если после проверки выяснилось, что причина неисправности в датчике. Фото: mymechanic.ru

Последовательность работ будет следующая:

  1. Берем комплект с ключами и оборудованием.

Приобретается новый датчик скорости не менее двухсот рублей.Не обойтись без хорошего и качественного герметика.


Узнайте из видеоурока, как работает процесс замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как они связаны с другими частями. Для правильной распиновки устройства рекомендуется выбирать устройства со следующей оцифровкой контактной группы:

Их легко увидеть на внутренней стороне устройства.Они заменяют обычные цифровые обозначения, такие как 1, 2 или 3. В большинстве случаев рекомендуется выбирать шток металлического типа. Также используется пластик, но он не может похвастаться долгим сроком службы.

Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное запомнить распиновку внутри блока. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одному знаку, а он показывает другой. Поэтому желательно обзавестись колодкой с соответствующими обозначениями. Но можно взять обычный, если не нашлось соответствующего варианта.

На последнем этапе эксплуатации необходимо дополнительно проверить привод. И как работает сам автомобиль после замены.

Дополнительная диагностическая информация

Есть несколько способов определить качество работы.

  1. Сначала необходимо удалить проблемное устройство, а затем произвести замер, чтобы убедиться в чистоте исходящего сигнала.Вольтметр помогает определить выходное напряжение. На устройство нужно надевать специальные трубки из пластика. И раскручиваем до набора скорости 3-5 километров в час. Напряжения с частотой увеличиваются, поскольку сама скорость накапливается в больших количествах.
  2. Поднимаем машину на домкратах. Снимите с датчика дополнительные разъемы. Затем приступаем к вращению колеса. Когда этот шаг завершен, тем же вольтметром проверяем частоту по напряжению. Если параметры увеличиваются вместе со скоростью, то проблем нет.
  3. Используем домкрат, чтобы передняя часть машины была выше днища. Провод с импульсом, исходящим от датчика, необходимо отсоединить. При включении зажигания водитель должен найти знаки с плюсом и минусом. Колесо раскручивается после подключения сигнального провода. Если загорается минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — это материал, из которого изготовлен шток.Не экономьте и выбирайте модели на пластиковой основе, иначе о замене придется задуматься буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важным является способ распиновки. Зависит от того, как провода расположены на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть обуви. Сначала обычно стоит минус, потом А, потом +.

Стоит убедиться, что шток укомплектован шайбой. Само устройство должно легко и свободно вращаться.Но люфт при этом не должен быть чрезмерным.

  • Датчик без провода с плоским разъемом стоит от 150 руб .;
  • С коннектором OST и проводом — от 200 руб .;
  • С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться к нормальной работе. А спидометр и другие датчики начинают отображать информацию, которая соответствует действительности.Если проблема не устраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.

На автомобилях ВАЗ 2110 и 2114 используется электронный датчик скорости, пришедший на замену механической системе в составе. Из статьи вы узнаете, как работают разные модели датчиков и чем они отличаются, где они расположены и как их заменить.

Как работает электронный датчик

До 2006 года на автомобилях устанавливался датчик скорости, который работал вместе с приводом.Ведущая шестерня приводилась в движение ведущей шестерней главной пары. Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого нужно было установить новый указатель скорости, который работал не от вращающегося троса, а от импульсов датчика. Работа датчика основана на эффекте Холла — электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать новую модель датчика, не нуждающуюся в приводе, поскольку он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне коробки передач.

Где датчик скорости на ВАЗ

На всех автомобилях ВАЗ 2108-2115 датчик находится в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

Замена датчика скорости на автомобилях, выпущенных до и после 2006 года

Проверка датчика подробно описана в статье.В первую очередь необходимо отсоединить отрицательную клемму от АКБ. Затем отсоедините штекер от электронного датчика скорости. Для этого нажмите пальцами на зажим для проводов (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях необходимо вдавить два кронштейна сверху заглушки. После этого необходимо открутить датчик скорости. Для этого у большинства автомобилей достаточно силы пальца. Если пальцами не получается, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт привода датчика и снимаем его с КПП. Установите новый датчик или исполнительный механизм в обратном порядке.

Для выпущенных после 2006 г.

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от зубчатого редуктора, поэтому используется другой способ крепления датчика. Сам датчик там установлен. Первым делом отсоедините отрицательную клемму от АКБ.После этого откручиваем хомуты воздуховода, идущего от фильтра к дросселю. Если не снимать патрубок, то до датчика добраться очень сложно. Затем отсоедините штекер от датчика, сжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию храповиком с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка производится в обратной последовательности.

Датчики, установленные до и после 2006 г., не взаимозаменяемы. Поэтому не путайте их при покупке.

Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, т. Е. От устройства к ЭБУ транспортного средства передается поток импульсов, частота которых прямо пропорциональна значению скорости транспортного средства.Электронный центр автомобиля, анализируя поступающие данные, выбирает требуемую частоту холостого хода и отправляет сигнал на устройство, которое регулирует частоту вращения двигателя на холостом ходу, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку автомобиля.

При прохождении расстояния в километр датчик скорости, фото которого можно увидеть на нашем портале, передает на компьютер более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру, чтобы водитель не нажимал на педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Признаки неисправности данного устройства следующие:

  • приостановка работы двигателя при поступательном перемещении на холостом ходу и неверные показания спидометра;
  • при обнаружении дефектов в электрической цепи датчика скорости, цена которых разумно разумна, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при дефектах работы ДМРВ, но поскольку баннер «ПРОВЕРИТЬ» в этом варианте отображается не постоянно, возможно, эта разница будет косвенно указывать, какое устройство вышло из строя.

Отсутствие спидометра не означает поломку этого прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет очень обидно, что факт замены датчика скорости не даст нужного эффекта.Причины могут быть следующие:

  1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации транспортного средства. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
  2. Нестабильный контакт разъема продукта и обрыв цепи.
  3. Иногда неисправность носит чисто механический характер, заключающаяся в банальных дефектах троса индикатора скорости прибора — спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное перемещение кабеля в оплетке, вызванное дефектами кабеля — зазубринами или порванными металлическими жилами кабеля. Они могут существенно повлиять на работу сенсорного привода. 2. Повышенная скорость кабеля.

Проверка прибора на исправность:

  1. Вешаем на домкрат переднее колесо автомобиля.
  2. Отсоединяем проволочный контакт от изделия и подключаем к нему мультиметр цифрового типа или аналогичное устройство.
  3. Совершая вращательные движения вывешенным колесом на малой скорости, измеряем сигнал импульсного потока с разъема.Проверка работоспособности начинается с проверки заземления и питания электрической цепи.
  4. Снимаем прибор с сиденья.
  5. Подключаем к выходным контактам прибор для измерения напряжения.
  6. Поворачивая привод датчика скорости, измерить его разность потенциалов.
  7. На выходе должны быть получены данные, при которых с увеличением частоты вращения ротора увеличивается частота и напряжение выходной мощности.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятки» не избежать.

Если вы занимаетесь подключением датчика скорости, вы должны знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. Очень важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

Заводской датчик скорости автомобилей ВАЗ 2110 выполнен с некоторыми отличиями в подключении к колодке разъема.Квадратный разъем используется в электронных системах Bosh. Круглый разъем используется в таких электронных системах, как 4 января и GM.

При подключении датчика скорости следует выбирать устройства с такой оцифровкой контактной группы, как «-», «A», «+» (внутреннее обозначение на колодках контактов) вместо цифровых обозначений типа «1», «2». »,« 3 ». Кроме того, следует отдавать предпочтение устройствам со стержнем металлического типа, так как пластиковые стержни очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и люфт, который следует минимизировать, а также наличие такой детали, как шайба на штоке изделия.

Такая операция, как замена датчика скорости ВАЗ 2110 проводится по следующему плану:

  1. Определяем место нахождения прибора, который находится в пространстве между приводом спидометра и валом этого прибора, который гибкий провод.
  2. При выключенной системе зажигания, либо при обесточенном аккумуляторе снимаем контактный разъем, приводя пружинные фиксаторы в сжатое состояние.
  3. Демонтируем пружинные фиксаторы, для чего снимаем крепления гаечным ключом на «22» и разъединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Установите крепеж и подсоедините к разъему колодки.

Если у вас возникли проблемы с демонтажем сломанной тяги, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штанги прибора; лучше демонтировать привод спидометра.Для этого снимите привод ключом на «10» и аккуратно снимите его с корпуса МКПП. Осторожно проводите разборку, случайно не пропустите шток в корпус редуктора.

avtovx.ru

Как проверить датчик скорости / спидометр на ВАЗ 2110 и где он

На каждой машине вне зависимости от ее класса, производителя или страны происхождения есть обязательная система, отвечающая за скорость показания и количество пройденных километров.ВАЗ 2110 — не исключение. Но только на инжектор.

Датчик скорости

В моделях с карбюратором используется тросовая механическая система для управления спидометром, поскольку здесь нет датчика скорости. Он просто не нужен.

Для чего это нужно?

У датчика скорости колоссальная работа. Он сообщает электронному блоку управления о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления.Там проверяется информация, вносятся соответствующие корректировки в работу инжекторного двигателя.

Симптомы

Если одометр на вашем автомобиле не работает, датчик спидометра срабатывает с определенными рывками или выдает неверные данные, значит, устройство вышло из строя.

Проблема может в том, что нарушена схема подключения, есть нарушения в электросхеме, не работает разъем. К тому же нередко проблемой является распиновка датчика скорости, перепутанная в процессе сборки.

Косвенный признак неисправности — машина глохнет при работе на холостом ходу.

Вы, как водитель, легко заметите наличие некорректных показателей на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений сомнений нет — датчик скорости необходимо заменить.

Поиск поломки

Чтобы начать устранение проблемы, сначала необходимо найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Ушки для креплений

Что касается его расположения, то загляните в моторный отсек в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Пока машина работает, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям и короткому замыканию.

А как проверить датчик скорости на ВАЗ 2110? В первую очередь визуально. Обязательно проследите, чтобы кабель не порвался.Часто проблемы с устройством возникают именно из-за него.

Осмотр устройства визуально, а не определение наличия поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

Коннектор

На самом деле, покупая устройство, соблюдайте два основных правила.

  1. Выберите датчик, разъемы которого внутри контактных площадок помечены -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто приколоть с такой разметкой будет намного проще. Именно неправильное подключение часто становится причиной обращения за помощью на СТО. А это совсем другие финансовые затраты.
  2. Шток на элементе должен быть металлическим. Если ложа пластиковая, то ее хватит примерно на 6 месяцев.Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность поворота и наличие шайбы в комплектации.

Замена

Теперь к вопросу, как делать замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит выключить автомобиль;
  • Теперь отсоедините провода от датчика и обязательно запомните, в каком виде была распиновка;
  • Устройство демонтируется простым откручиванием вручную.Инструменты обычно не нужны. Но если аппарат сидит плотно, то используйте ключи на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция сенсора может незначительно отличаться;
  • Параллельно рекомендуем проверить проводку;
  • Сняв счетчик, откручиваем гайку крепления, на которой провод идет к коробке передач;
  • Снимите осторожно, чтобы шток не упал в коробку. В таком случае придется полностью разбирать коробку передач. Это явно не в ваших интересах;
  • Новое приспособление с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
  • Сборка производится в обратной последовательности;
  • Обратите особое внимание на распиновку.Подключите мультиметр, включив зажигание. Если прибор показал «минус», значит, вы подключили провод к плюсу, что делать категорически нельзя. Поэтому изначально мы посоветовали использовать датчик без обозначений 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобной маркировкой 1, 2 и 3, то запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 указывает выходной сигнал;
  • 3 — это «-».
После замены элемента обязательно проверьте устройство в действии. Для этого можно повесить передние колеса или просто прокатиться на машине. Если спидометр и одометр показывают верную информацию, можно считать проделанную своими руками работу успешной.

Датчик скорости на ВАЗ 2110: проверка, ремонт и замена своими руками

В любой машине есть система контроля скорости, позволяющая водителю всегда знать, в каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110.Подробнее об этом устройстве, его предназначении, проблемах и диагностике вы можете узнать из видео ниже.

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, прибор контролирует качество топливовоздушной смеси.


Регулятор скорости автомобиля ВАЗ 2110

Регулятор собирает всю необходимую для форсунки информацию — количество оборотов двигателя, скорость движения, данные о детонации и т. Д.- после чего передает импульсы на компьютер. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит коррективы в работу форсунки.

Симптомы

В случае, если одометр перестает нормально работать, а спидометр дает неверную информацию о пройденном пробеге и скорости, это указывает на неисправность. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой.Также на практике часто возникают неисправности из-за распиновки датчика скорости, которую можно перепутать или неработоспособности самого разъема. В последнем случае проблема может быть в плохих контактах.

Помимо прочего признаком неисправности регулятора может быть то, что машина глохнет на холостом ходу. Конечно, может быть много причин, по которым машина глохнет. В случае, если спидометр, расположенный на приборной панели, отображает неверные данные, на приборной панели должен загореться индикатор Check Engine.Если ДС выходит из строя, сразу обращаете внимание на горящую проверку на приборной панели.

Диагностика ДС на ВАЗ 2110


Расположение регулятора в моторном отсеке

Как самостоятельно проверить датчик скорости на ВАЗ 2110? Прежде всего, для этого необходимо знать, где должен располагаться ДС, после чего проводится диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, недалеко от выпускного коллектора.Как показывает практика, соединительные провода можно натереть о нагретый коллектор, в результате чего они оплавятся.

Результат — короткое замыкание. Как правило, эту проблему можно решить, изолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другой вариант диагностики — проверить обрыв кабеля. Эта причина одна из наиболее вероятных. Если кабель в порядке и повреждений во время процесса не обнаружено, значит проблема в самом контроллере или его приводе.

Подготовка к замене

Чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальная работа спидометра, следует правильно подготовиться к этому процессу.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера. Приобретая новый регулятор, необходимо обращать внимание на то, чтобы каждый разъем, расположенный в конструкции блока, имел определенные обозначения.Он должен содержать символы «-», «A» и «+», а не цифры. В принципе, в данном случае особой разницы между этими вариантами нет, тогда при подключении разъема проблем с распиновкой будет меньше. Если вы никогда не сталкивались с таким процессом, такая распиновка позволит вам его правильно закончить.


Распиновка разъема контроллера

Еще один, не менее важный нюанс. Вам необходимо купить устройство, которое оснащено металлическим стержнем. Такой запас позволит прослужить минимум полгода, чего нельзя сказать о регуляторах с пластиковыми ложами.Кроме того, при покупке необходимо проверить, вращается ли сток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

Ремонт и замена своими руками

Если вы решили самостоятельно поменять устройство, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера происходит следующим образом:

  1. Сначала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от аккумуляторной батареи.
  2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно помнить, какая распиновка у этих элементов.
  3. Непосредственно сам контроллер откручивается вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать гаечный ключ на 21 или 22. В этом случае регулятор может иметь некоторые отличия в конструкции.
  4. Также сразу проверьте, насколько исправен привод. После демонтажа регулятора необходимо открутить гайку крепления привода к коробке передач.Процедуру демонтажа нужно производить очень аккуратно, ведь если вы случайно уроните шток в трансмиссию, коробку нужно будет снять и разобрать. Что касается нового привода, то он оснащен резиновым уплотнением. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно разобраться в процедуре замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке.Опять же, в этом случае важную роль играет распиновка проводки. Внутри самого блока видно, как обозначена распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключать привод.

Если на мультиметре отображается «-» и этот привод подключен к положительному разъему, это означает, что необходимо изменить полюс. Далее проводится диагностика привода и проверка спидометра во время движения или когда передняя часть автомобиля поднята (чтобы колеса были утяжелены).

Если вы сомневаетесь, что сможете выполнить всю процедуру самостоятельно и правильно поменять контроллер, мы посоветуем вам обратиться за помощью к специалистам. В принципе, этот процесс не особенно сложен, поэтому стоимость услуги замены будет не особенно высокой. Для установки лучше использовать регулятор получше, чтобы в дальнейшем не пришлось ремонтировать и заменять его.

Видео «Пошаговая инструкция по замене форсунки на инжектор ВАЗ 2110»

Подробная и понятная инструкция по замене контроллера в отечественной «десятке» представлена ​​ниже (автор видео — канал In гараж Сандро).

AvtoZam.com

Датчик скорости ВАЗ 2110: его цена и поэтапная замена

Прибор, который называется спидометром, теперь есть на любой машине. Но мало кто задумывается, откуда на этом датчике поступает информация, как она собирается и формируется. Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.


Датчик скорости не просто собирает информацию о скорости, он отвечает за выполнение важной задачи. весь автомобиль.Фото: lada34.ru

Какие основные функции у этого устройства?

Получив сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления. Блок управления преобразует данные, передавая их устройствам, которыми он управляет. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется расход топливной смеси, насыщенность ее состава. Поэтому настолько важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов даже на небольшом расстоянии. Это позволяет оптимизировать наиболее важные системы и детали, контролирующие поведение автомобиля.

Как понять, когда необходима замена

Есть несколько основных симптомов, позволяющих распознать неисправность датчика:

  1. Загорается индикатор Check Engine на приборной панели. Часто такие проблемы сопровождаются цифрой 24.
  2. Двигатель глохнет при движении.
  3. Информация со спидометра передается рывками или волнами.
  4. Перестает работать одометр.
Где искать датчик скорости

Замена необходима, если после проверки выяснилось, что причина неисправности кроется в датчике. Фото: mymechanic.ru

Последовательность работ будет следующая:

  1. Берем комплект с ключами и оборудованием.

О том, что такое автомобильные амортизаторы и как выбрать подходящий вариант — смотрите здесь.

Также здесь Вы можете узнать о ремонте компрессора автомобильного кондиционера.

  1. Если проблема не исчезла, нужно сдать ключ на 10. На следующем этапе откручиваем гайку. Она удаляется полностью вместе с шайбой. После этого можно приступать к установке устройства. Если не получается, разрешается использовать ключ на 14. Необходимо ослабить узел на месте. А потом просто попробуйте еще раз завершить действие. Когда шток находится в коробке передач, без разбора не обойтись, как и без полного ремонта.
  2. На следующем этапе приступают к установке нового резинового уплотнителя. Ложа обработана герметиком.
  3. Проволоку нужно хорошо прогреть, иначе от сломанного стержня получить осколок не получится. Деталь полностью меняется, если никакие действия не помогают. На этом замена датчика завершена.

Узнайте из видеоурока, как работает процесс замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как они связаны с другими частями.Для выполнения правильной распиновки устройства рекомендуется подбирать устройства со следующей оцифровкой контактной группы:


Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное запомнить распиновку внутри блока. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одной табличке, а показывает другую.Поэтому желательно обзавестись блоком с соответствующими обозначениями. Но можно взять обычный, если не нашлось соответствующего варианта.

На последнем этапе эксплуатации необходимо дополнительно проверить привод. И как работает сам автомобиль после замены.

Дополнительная диагностическая информация

Есть несколько способов определить качество работы.

  1. Сначала необходимо удалить проблемное устройство, а затем произвести замер, чтобы убедиться в чистоте исходящего сигнала.Вольтметр помогает определить выходное напряжение. На устройство нужно надевать специальные трубки из пластика. И раскручиваем до набора скорости 3-5 километров в час. Напряжения с частотой увеличиваются, поскольку сама скорость накапливается в больших количествах.
  2. Поднимаем машину на домкратах. Снимите с датчика дополнительные разъемы. Затем приступаем к вращению колеса. Когда этот шаг завершен, тем же вольтметром проверяем частоту по напряжению. Если параметры увеличиваются вместе со скоростью, то проблем нет.
  3. Используем домкрат, чтобы передняя часть машины была выше днища. Провод с импульсом, исходящим от датчика, необходимо отсоединить. При включении зажигания водитель должен найти знаки с плюсом и минусом. Колесо раскручивается после подключения сигнального провода. Если загорается минус, значит все в порядке. И проверка завершена.
Что влияет на цену датчика

Главное — материал, из которого изготовлен шток.Не экономьте и выбирайте модели на пластиковой основе, иначе о замене придется задуматься буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важным является способ распиновки. Зависит от того, как провода расположены на рабочих поверхностях. Их легко увидеть, осмотрев внутреннюю часть обуви. Сначала обычно стоит минус, потом А, потом +.

Стоит убедиться, что шток укомплектован шайбой. Само устройство должно легко и свободно вращаться.Но люфт при этом не должен быть чрезмерным.

  • Датчик без провода с плоским разъемом стоит от 150 руб .;
  • С коннектором OST и проводом — от 200 руб .;
  • С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться к нормальной работе. А спидометр и другие датчики начинают отображать информацию, которая соответствует действительности.Если проблема не устраняется даже после замены устройства, стоит поискать причины в других частях автомобиля.

Установка ГБО на ВАЗ 2115 рук. Решение всплывающих проблем

  • ВАЗ 2123 2012 г., установка ГБО

    Юрий: Ремонт ГБО утечка газа происходит под капотом

    • Юрий, оставьте свой телефон, мы вам перезвоним и обсудим все вопросы.
    • Юрий: моя т.
    • Юрий, к сожалению, наш автосервис не сможет вам помочь.
  • ВАЗ 2106 2003 г., установка ГБО

    Aluxander: установка Б. У. ГБО которое осталось от предыдущей машины, что будет стоить? В наличии КПП, балон, мультиклапан и все остальное

    • Доброго времени суток!
    • Извините, мы не занимаемся ГБО
  • ВАЗ 2109 2000, установка ГБО

    Игорь: Хочу установить ГБО на ВАЗ 2109 Интересно сколько будет стоить

    • Здравствуйте, все цены у нас на сайте
    • Здравствуйте!
      ВАЗ09 впрыск или карбюратор и с какого баллона газ поставить?
      С уважением, Виктор.Тел.
    • Добрый день, Игорь. 2 поколение = 16800, 4 поколение = 22500 рэ.
  • ВАЗ 2111 2001 г., установка ГБО

    Сергей: Сколько стоит установка hbo

    • 40000 руб работа с оборудованием
  • ВАЗ Гранта 2017, установка ГБО

    Сергей: Сколько стоит установка Lovato 4 поколения с баллоном в запаске, с постановкой на учет в ГИБДД

    • Доброго времени суток!
      Эти работы наша Компания не производит.С уважением, Группа компаний «АвтоГЕРМЕС»!
    • Установка 30000. Регистрация
    • Здравствуйте Сергей.
      Lovato на ВАЗ Granta с тороидальным баллоном обойдется в 29000 рублей. Комплект документов для регистрации ГБО в ГИБДД обойдется в 3000 руб.
      С уважением, Виктор. Тел.
  • ВАЗ Приора 2010 г., установка ГБО

    Сулейман: Ремонт газового оборудования

    • Сулейман, приходи в понедельник днем.А какое оборудование, название, что не работает? А по бензину как?
    • Сулейман: Сегодня предпочитаю, отлично работает на бензине
    • Сегодня закончился около 17-00. В понедельник.
    • Приходи завтра с 10.00
  • ВАЗ Гранта 2015 установка ГБО

    Евгений: регистрация ГБО в ГИБДД? УСТАНОВИТЬ ЦЕНУ?

    • Доброго времени суток!
      Наша Компания не проводит данные работы. С уважением, Группа компаний «АвтоГЕРМЕС»!
    • Добрый день, Евгений! К сожалению, на нашем СТО нет этой услуги.
  • ВАЗ 2105 2001 г., установка ГБО

    Виталий: Цена с оборудованием

    • Доброго времени суток! В наших техцентрах не установлено ГБО. С уважением, Группа компаний «АвтоГЕРМЕС»!
    • Доброе утро.
      Gb o не делать
      С уважением ваш мастер-приемник Мытищи-Николай
  • ВАЗ Калина 2012 г. установка ГБО

    Беслан: Хбо 4 поколения, редуктор пропускает газ

    • Здравствуйте.Ремонт или замену коробки передач можно определить только после осмотра коробки передач. Стоимость услуги зависит от марки снаряжения.
  • ВАЗ Ларгус 2014 г., установка ГБО

    Игорь: Хочу установить качественную арматуру на Ларгус 16 клапанов, общий пробег 41000 км, подскажите, стоит ли, сколько стоит, где и какое оборудование установить?

    • Доброго времени суток! Пробег автомобиля при установке ГБО значения не имеет, важно, чтобы двигатель был в хорошем состоянии и работал без ошибок.Качественно вы можете доставить с нами. Теперь отличное предложение по итальянским системам OMVL — ваша машина будет стоить всего 26 500 рублей. Вас интересует Москва?
    • Игорь: спасибо за ответ, я живу в проектируемом районе Богородское, думаю, нужно разрешение в ГИБДД и вообще какова вся процедура процедуры? У вас есть разрешение на установку?
    • мы от «А» до «Я» поможем Вам с оформлением ГБО в ГИБДД. Порядок проведения процедуры описан на нашем сайте:
      Стоимость нашего клиента 5500 за весь пакет документов.
    • Добрый день, Игорь.
      Наша компания занимается автомобильным газовым оборудованием (ГБО) с 1998 года, у нас есть хороший опыт. ГБО можно установить на исправную машину с любым пробегом, бензиновый контроллер все равно будет считать, что машина едет на бензине. Есть много вариантов конфигурации; цена под ключ от 25000 руб. Мы можем установить самые современные итальянские или польско-итальянские системы. По времени — в течение одного рабочего дня. Добро пожаловать.
    • Доброго времени суток, это небольшой пробег, авто будет работать без проблем.
      Стоимость установки gbo 23500
  • ВАЗ 2106 1994 г., установка ГБО

    Денис: Установка хбо под ключ, интересует цена и сроки

    • 19500-10% NAL ITALY LOVATO
      2-3 часа
    • Здравствуйте, 4 часа стоимость 17000 рублей
  • ВАЗ Гранта 2016, установка ГБО

    Евгений: авто Datsun 2015 года, двигатель от гранда 87 л / с до установки Lovato 4 поколения — цена?

    • Установка на машину с тороидом 42л будет 32т р
    • от 10000р работа
  • ВАЗ Калина 2013 г., установка ГБО

    Олег: добрый день.Интересует стоимость установки и оплаты картой. с уф. Олег.

    • Здравствуйте Олег, какой воздушный шар вы хотите доставить?
    • 4 цилиндра
    • 4-х цилиндровый
      Устанавливаем лучшее на рынке газовое оборудование таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
      С баллоном до 60л вместо запаски и до 130л цилиндрическим, стоимость Стоимость установки в максимальной комплектации премиум составит 33000 руб.Также есть стандарт комплектации 31000 руб и экономия 29000 руб. Есть насадки и комплектация электроники. Форсунки 100% оригинальные итальянские, а не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее качество топлива. Если машину заправлять грязным газом, со временем форсунки начнут троить дешевле. Форсунки, которые в премиум-пакете конструктивно разные, имеют систему блокировки, поэтому им не страшно даже наше некачественное топливо, а значит гарантия на них 5 лет или 200000 км.
      При установке баллонов вместо запаски объемом более 60 литров надбавка может составлять от 5 000 до 12 000 рублей в зависимости от размера баллона и производителя.
      От любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк берет скидку, потому что оплачивает услугу за вас.
      Срок сдачи в среднем 6 часов. Работаем семь дней в неделю, всегда все доступно.Звоните и приходите в удобное для вас время!
      Оптимум 33000-10% = 29700 в лучшей комплектации и с любым баллоном
      Срок 6-8 часов в неделю
    • Доброго времени суток! Установка «под ключ» для вашего автомобиля обойдется в 26 800 рублей с баллоном на место запаски. Возможна оплата картой.
    • 3
      2
      000 руб.
  • ВАЗ Ларгус 2016, установка ГБО

    Вячеслав: Оборудование какого производителя вы устанавливаете? Интересует 4 поколение.И стоимость оборудования и монтажных работ на Lada Largus. Бальный зал установлен вместо запаски. Бак должен быть максимальным по вместимости с учетом площади запаски.

    • 4-х цилиндровый
      Устанавливаем лучшее на рынке газовое оборудование таких производителей, как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
      С баллоном до 60 л вместо запасного колеса и цилиндрическим до 130 л. Стоимость установки в максимальной комплектации Premium составит 33 000 руб.Также есть стандарт комплектации 31000 руб и экономия 29000 руб. Есть насадки и комплектация электроники. Форсунки 100% оригинальные итальянские, а не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее качество топлива. Если машину заправлять грязным газом, со временем форсунки начнут троить дешевле. Форсунки, которые в премиум-пакете конструктивно разные, имеют систему блокировки, поэтому им не страшно даже наше некачественное топливо, а значит гарантия на них 5 лет или 200000 км.
      При установке баллонов вместо запаски объемом более 60 литров надбавка может составлять от 5 000 до 12 000 рублей в зависимости от размера баллона и производителя.
      От любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк берет скидку, потому что оплачивает услугу за вас.
      Срок сдачи в среднем 6 часов. Работаем семь дней в неделю, всегда все доступно.Звоните и приходите в удобное для вас время!
      Лучшая комплектация для Ларгус 60л вместо резерва и комплект с форсунками AEV с гарантией 5 лет или 200000 км 33000 и минус 10% при оплате наличными 29700 к оплате
    • Доброго времени суток!
      Устанавливаем многие производители. Специально для вашего автомобиля мы предложим два комплекта:
      1. Digitronic (Польша) с баллоном 60 литров — 26 700 руб.
      2. OMVL (Италия) с баллоном 60 литров — 28 200 рублей.
  • ВАЗ 21099 2004 г., установка ГБО

    Василий: Сообщите, пожалуйста, стоимость замены выносного заправочного устройства.

    • Стоимость вуза 700р. Замена 300р.
    • Привет, Василий. Звоните в рабочее время. С уважением, мастер-консультант Максим.
    • 950 руб если в бампер

Цена установки ГБО 2 поколения

ГБО 2 поколения «Газовый карбюратор» ставится только на автомобили с металлическим впускным коллектором. Расход газа по сравнению с бензином увеличивается на 5-7%.Если коллектор пластиковый, (как правило, автомобили после 2001 года выпуска) во избежание поломок необходимо установить систему ГБО 4-го поколения

ГБО итальянского производства для автомобилей российского и украинского производства (пропан-бутан), система «газ карбюратор». ГБО на ВАЗ, ГБО на Газель, ГБО на Таврию, гбо на ваз 2110, гбо на ваз 2106, гбо на ваз 2109, гбо на ваз 2115, гбо на карбюратор ваз 2107, гбо на ваз 2107, гбо на ваз 2106, цена гбо на ваз 21099

модель автомобиля Размер баллона, л. Цена, у.е.
Цена ГБО — ВАЗ 2101-2107, «Таврия», «Славута». 50, 40, 30 410 у.е.
Цена ГБО — ВАЗ 2104, 2108-2109 карбюратор 40 (взамен «запасной») 440 у.е.
Цена ГБО — ВАЗ Инжектор 50 410 у.е.
Цена ГБО — ВАЗ Инжектор 40 (взамен «запасной») 440 у.е.
Цена ГБО — ЗАЗ «Таврия» пикап 50 (баллон над кабиной) 410 у.е.
Цена ГБО — ВАЗ 2121 «Нива» карб./ инъекция. 50 (бак под кузов) 410 у.е.
Цена ГБО — ГАЗ-24..3110 «Волга» карб. 60 410 у.е.
Цена ГБО — ГАЗ-3110 «Волга» инжектор 60 410 у.е.
Цена ГБО — «Газель» борт., Цельнометаллический. 90 410 у.е.
Цена ГБО — «Газель» грузовая.»дуэт» 60 410 у.е.
Цена ГБО — УАЗ 60 410 у.е.
Цена ГБО — ГАЗ 52, 53, 3307 «Газон» 100 410 у.е.
Цена ГБО — ЗИЛ — 130 100 410 у.е.

В стоимость ГБО 2 поколения входит:

  • Редуктор «LOVATO» (Италия)
  • Смеситель и другие компоненты
  • Установка и настройка ГБО 2 поколения
  • Документы в ГИБДД

Цена ГБО-4

В стоимость HBO 4 входит:

  • Блок управления (ЭБУ) STAG 4 (Италия + Польша)
  • Редуктор «TOMASETTO» (Италия)
  • Форсунки «VALTEK» (Польша) или «HANA» (+150 евро)
  • * Баллон для резерва 42 литра или на выбор клиента с доплатой в зависимости от объема
  • Установка и настройка ГБО 4 поколения
  • Документы в ГИБДД

ГБО 4-го поколения устанавливается на автомобили только с электронной (полной) форсункой.Газ подается через форсунки, управляемые специальным компьютером. Мощность двигателя не падает, расход газа на несколько процентов больше бензина.

Цена на установку ГБО метан

Чем отличается ГБО-2 от ГБО-4, и почему такая разница в цене?

Чем отличается ГБО-2 от ГБО-4 Этот вопрос задают очень часто, так что давайте разберемся. «Обычное» или дроссельное газовое оборудование, изначально разработанное для карбюраторных автомобилей.Его можно разделить на 3 поколения:

ГБО 1 поколения

Вакуумный редуктор, т.е. подача газа от редуктора к смесителю открывается во впускном коллекторе вакуума.

ГБО 2 поколения

Коробка передач электронная, правда «электроники» в ней нет, но вместо вакуумной мембраны стоит электромагнитный клапан. Подача газа из редактора в смеситель происходит сразу после подачи питания на змеевик (синхронно с открытием газового клапана).

ГБО 3 поколения

То же, но с обратной связью (от лямбда-зонда), так называемая «система лямбда-регулирования». Те. дозатор уже с шаговым двигателем, который управляется ЛКП в зависимости от состава смеси.

То есть все это оборудование может быть любым: дорогим или дешевым, российским или голландским, но смеситель стоит перед дроссельной заслонкой, на входе во впускной коллектор.

Возможные проблемы

Инжекторный двигатель становится, по сути, карбюраторным.Отсюда и все проблемы. Дело в том, что при работе двигателя на газе во впускном коллекторе это уже не воздух (как на бензине), а рабочая смесь газа и воздуха, которая при определенных условиях искра из-под клапана, для Например, может «хлопнуть» — т.е. е. произойдет так называемый «обратный хлопок». В результате выходит из строя датчик массового расхода воздуха (если таковой имеется), либо может просто сломаться воздушная крышка. И вероятность этого существует всегда, какое оборудование вы ставите!

Хотя по опыту можно сказать — японцы практически не хлопают, Волга рано или поздно начинает хлопать, Grand Cherokee 5.2 — даже не пробовать, закладывает уши.

Решение проблем с поппингом

Установка ГВО 4-го поколения, с распределенным впрыском газа. Хлопнуть тут нечем, опять же во впускном коллекторе воздух, форсунки стоят рядом с бензиновыми. Газовый контроллер рассчитывает время открытия газовых форсунок на основе температуры газа, давления, оборотов двигателя, расхода во впускном коллекторе и, что самое главное, времени открытия бензиновых форсунок, которое рассчитывается контроллером бензина на основании показаний датчика кучи (детонация , положение дроссельной заслонки, ВМТ, расход воздуха, температура и т. д.) и самое главное датчик кислорода (лямбда-зонд). Те. бензиновая система питания должна быть исправной, иначе она не будет корректно работать на газе.

Отсюда такая разница в цене ГБО 4 и ГБО 2, и установка занимает целый день, потом настройка (без винтов, только с компа).

См. Также:

Есть два типа ГБО: работающие на пропан-бутане и метане. Пропан и пропан-бутан как газ и топливо для автомобилей. Сжиженный газ Пропан-бутан (сжиженный нефтяной газ, LPG, по-английски — сжиженный нефтяной газ, LPG) — это смесь двух газов.В обиходе его кратко называют: пропан. Пропан-бутан получают из нефти и сжиженного нефтяного газа. Для хранения этой смеси

Какое поколение ГБО подходит для автомобиля Ваз 2109. Все зависит от того, какой тип двигателя установлен на автомобиле: карбюраторный или инжекторный. ГБО первого или второго поколения можно смело устанавливать на карбюраторные модели, ведь такая установка на системы впрыска может закончиться выходом из строя. Для инжектора больше подходит ГБО 3-5 поколений.В ГБО первого поколения дозировка газа регулируется вручную. Давление после редуктора поддерживается за счет работы диафрагм.

На форсунках нельзя использовать первое поколение, т.к. мотор может реверсировать ход, а коллектор к этому не приспособлен. Многие успокаивают себя, что есть так называемая «хлопушка», но двигателю это вряд ли поможет. Основным недостатком является то, что система не очень гибкая, любые параметры, такие как сопротивление потоку воздуха при загрязнении воздушного фильтра, потеря эластичности диафрагм, перепады атмосферного давления, к которым чувствительно любое ГБО, требуют ручной настройки. .Он привлекателен своей невысокой стоимостью и высокой надежностью. Форсунки Ваз 2109 ГБО управляется электроникой, подает газ в зависимости от условий работы двигателя. Такие устройства совместимы со штатным контроллером. Кроме того, система позволяет достичь максимальной мощности на газе и повысить КПД. ГБО третьего-пятого поколения возможно и с карбюраторными двигателями, но главную роль здесь уже решила цена. Далее нам нужно выбрать установщик. А может попробовать самому установить? Для установки ГБО первого или второго поколения особых навыков не требуется, а для остальных — необходимо.


Кроме того, есть ряд нюансов. Первое — это то, что при осмотре и осмотре баллона проблем не возникает, потому что у вас не будет никаких документов на соответствие кустарной установке. Второй нюанс — в этом случае вся ответственность ложится целиком на владельца автомобиля. Так что не стоит экономить на этом вопросе и делать по мере необходимости, но тогда проблем не будет. Перед установкой ознакомьтесь с лицензией компании.Даже после того, как вы уже определились и подписались на установку, не стоит сразу убегать. Если есть возможность, проследите за работой мастеров. Теоретически им все равно, как устанавливать, и вы можете сказать им, чтобы они делали это так, как вам и вашей машине удобнее. Работа занимает не более 2-3 часов. Далее водитель заполняет цилиндр, чтобы мастер мог проверить герметичность цилиндра и произвести необходимые регулировки. Для начала залейте 10 литров. Дело в том, что в небольшом количестве может закончиться бензин, и двигатель будет работать нестабильно, однако заправлять топливом не стоит.После того, как все работы будут выполнены, можно начинать движение на сжиженном газе. Нет необходимости сразу вдавливать педаль газа в пол, ведь для начала нужно обкатать новое оборудование. Водитель должен привыкнуть к другому способу управления автомобилем, соблюдать новые правила безопасности.


19.12.2011, 8:39

Какое ГБО лучше поставить на ВАЗ-21110 (инжектор)?

В компании «Терминал» мне предложили инъекционное оборудование компании LOVATO.
Состав:

  • коробка передач
  • газовый клапан
  • смеситель
  • эмулятор инжектора
  • эмулятор лямбда-зонда
  • переключатель
  • дозатор
Насколько я понял, это «3-е поколение».
По поводу установки систем «4 поколения» сказали, что нет смысла ставить эту машину.

Но один знакомый категорически советует только «впрыск» с форсунками, все остальные системы якобы ставить на инжекторные машины не стоит.
Проблемы могут начаться уже после 10т.км. А те фирмы, которые предлагают произвести такую ​​установку — разводят клиента на дальнейшее обслуживание.

Что правда?

19.12.2011, 12:32

Ну судя по моему опыту с ГБО, на инжектор надо ставить только 4 поколение, как ни отговаривали.
Могу так сказать, потому что у меня было несколько машин с ГБО, карб и инжектором, у большинства — Lovato
Причем на прошлой машине (ГАЗ 31105, 406.2i) Поменял газ со 2-го поколения на 4-е, поэтому могу конкретно сказать, какие изменения:

1. Полностью автомат, то есть газ включается при прогреве двигателя до 45 автомат. Всегда заводится на бензине. В салоне поставил кнопку от бенз. Теперь нет необходимости вручную переключать или, например, давать повороты, как в 3-м поколении. Плюс, если закончится газ, кнопка заранее начинает пищать зуммером, что тоже довольно удобно.

2. Не нужно периодически сливать отработку редуктора.Я все время был в ярости, сливая эту вонючую кашицу. В 4-м поколении есть фильтр, который меняется через def. пролет (обычно 15 тыс. км). Замена фильтра в районе 500 р.

3. Обратное попадание в канализацию не допускается. Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор. Причем, по моему опыту, часто это происходит именно на трассе, при обгоне которой грузовик проезжает на скорости более 100 км.ч. Пару раз загрузился так что двигатель глох.При установке ГБО поставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем вате резинка рвется в клочья. И правильно, ведь если бы коллектор порвали, было бы менее интересно

4. У 4-го поколения свои «мозги», а это значит, что все настройки и диагностику можно делать на компьютере (можно даже себе если у вас естественно шнур переходник). Считаю это большим плюсом.

5. Динамика. Здесь не все так хорошо, как на словах.Но не все так плохо.
Во-первых, существует такой миф, что на форсунках машина начинает «кушать» газ типа как на бензине, а не как на пред. поколения — примерно на 15-20 процентов больше. Врака — расход не меняется, он такой же, могу сказать точно, потому что в машине есть бортовой компьютер.
Во-вторых, разгон становится таким же, как на бензине. Это почти правда. По сравнению со 2-м поколением машина прет намного увереннее. Но все равно немного водянистый по сравнению с бензином.Хотя, допускаю, что можно добиться диагностики и регулировки практически такой тяги, как не бензо, но не заморачивался.

6. Ну а теперь главный минус. Это конечно цена. Примерно в 2 раза дороже второго поколения (не знаю, сколько сейчас стоит 3-я правда). Но тогда каждый волен выбирать для себя то, что ему нужно.

19.12.2011, 14:28

3. Обратное попадание в канализацию отсутствует. Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор.Причем, по моему опыту, часто это происходит именно на трассе, при обгоне которой грузовик проезжает на скорости более 100 км.ч. Пару раз загрузился так что двигатель глох. При установке ГБО поставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем вате резинка рвется в клочья. И это правильно, потому что если бы коллектор порвали, было бы менее интересно smile.gif
Но дело не только в этом. Самое неприятное, что после того, как резинка порвана, никуда не денешься.Не поедешь, потому что сейчас двигатель всасывает воздух, и не хочет нормально работать. Поэтому наличие в машине изоленты обязательно.
Естественно, четвертое поколение уже лишено таких приколов, как и насадок. Также следует отметить, что вроде бы тоже остановился на 3-м поколении.


Точно решили?

Третье поколение такое же, как и второе, с добавлением системы LAMBDA GAS. Эта электронная система принимает сигнал от лямбда-зонда и управляет шаговым дозатором для более точного дозирования газа в соответствии с экологическими стандартами и для поддержания работы катализатора.Главный недостаток — возврат хлопка во впускной коллектор, так как газ поступает в дросель и весь коллектор заполнен газовоздушной смесью.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
