Диагностика по свечам зажигания: Диагностика двигателя по свечам зажигания — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

Диагностика двигателя по свечам зажигания

В прошлом одними из самых простых элементов технического обслуживания автомобиля были проверка и замена свечей зажигания. Помните? Это было еще до того, как двигатели обросли десятками электронных датчиков и покрылись монолитными плитами, а моторные отсеки наполнились метрами патрубков, шлангов и проводки. Впрочем, и сейчас диагностика по свечам зажигания остается одним из самых эффективных способов поиска истинной причины многих неисправностей. Вот только доставать их стало сложнее. Но ничего, мы ведь мастера и справимся с этим.

Действительно, эффективность диагностики с помощью свечей зажигания сложно переоценить. Ведь, располагаясь в двигателе, они предоставляют точные сведения о том, что происходит в камере сгорания, и о внутреннем состоянии самого мотора.

Но, прежде чем вы начнете проверять свечи зажигания в поисках подозрительных признаков, хочется дать пару важных рекомендаций. Во-первых, всегда обязательно проверяйте все свечи – серьезная проблема, которую ни в коем случае нельзя упускать из виду, может возникнуть только лишь в одном цилиндре. Во-вторых, если свечи указывают на наличие неисправности, связанной с диапазоном их нагрева, или свечи просто изношены, вы можете легко устранить эти проблемы с помощью нового и правильного комплекта свечей. Однако, если диагноз более серьезный и свечи, например, покрыты маслянистыми отложениями из-за изношенного поршневого кольца, новый комплект тут окажется бессилен.

Симптомы

Существует несколько характерных симптомов, указывающих на то, что надо проверить свечи зажигания из-за возникшей проблемы либо с ними, либо с системами двигателя.

Пропуски зажигания

Поскольку свечи зажигания отвечают за воспламенение топлива в камерах сгорания цилиндров, это один из классических симптомов неисправных или некорректно функционирующих свечей. Пропуски зажигания – это когда двигатель работает с перебоями из-за того, что свечи не могут должным образом воспламенить топливовоздушную смесь. Будут отчетливо слышны трескучие звуки, будет ощущаться падение мощности двигателя – особенно во время начала движения, – качество езды заметно ухудшится.

Неисправность свечи/ей зажигания является одной из основных причин, по которой могут возникнуть пропуски зажигания. Среди других можно выделить перебои датчиков, повреждение высоковольтных проводов, контактных групп и проч. Но, в чем бы ни был корень проблемы, автомобиль в любом случае нуждается в оперативном подробном осмотре и ремонте, чтобы не только устранить основную поломку, но и предотвратить дальнейшее повреждение двигателя.

Горящая аварийная сигнализация Check Engine

Как известно, существует огромная масса предпосылок для включения аварийной сигнализации на приборной панели. Целый ряд из них связан со свечами зажигания и собственно двигателем. Например, уже упомянутые пропуски зажигания очень часто воспринимаются блоком управления как неисправность, в результате чего загорается контрольная лампочка двигателя.

Для выполнения компьютерной диагностики необходимо подключить сканер OBD2. Если обнаружится какой-либо код ошибки от P0300 до P0312, это однозначно указывает на то, что в двигателе есть пропуски зажигания. Однако может случиться так, что коды ошибок отсутствуют. И тогда уже придется выкручивать свечи.

Слишком большой расход топлива

Автовладелец совершает больше поездок, чем обычно, на заправочную станцию, но времени за рулем проводит столько же, сколько и всегда? Плохой признак. Пора задуматься о расходе топлива, а главное – почему он увеличивается. Ведь не секрет, что рост расходов означает снижение эффективности.

Одна из причин, по которой эффективность может ухудшиться, заключается в загрязнении свечей зажигания. Это приводит опять же к пропускам зажигания и целому ряду других проблем с двигателем, из-за которых потребление топлива может повышаться до 30%. О них мы расскажем ниже, но важно понимать, что простая чистка или замена свечей положения дел не поправит.

Кроме того, некорректная работа свечей зажигания, приводящая к снижению топливной экономичности, может быть вызвана слишком большим либо слишком маленьким зазором между электродами.

В этом случае следует его проверить и отрегулировать соответствующим образом, восстановив, скажем так, «заводские настройки» свечей.

Ну и третья причина увеличенного расхода горючего – полное исчерпание ресурса свечей зажигания. Тут помогает только их замена.

Неровный холостой ход

Обычно на холостом ходу двигатель автомобиля выдает около 1000 оборотов в минуту. При этом звук мотора достаточно мягкий, практически «мурлыкающий», без резких перепадов и изменений тональности. Но если он вдруг становится грубым, отрывистым, а по кузову начинают идти вибрации, заставляющие машину чуть ли не трястись, значит, с холостым ходом что-то не то.

Что происходит? Когда свеча/и дает «осечку», несгоревшее топливо может быть неправильно идентифицировано датчиком кислорода, регулирующим соотношение воздуха и горючего в топливовоздушной смеси. В итоге смесь обедняется, что вызывает опять же пропуски зажигания. Но только на холостом ходу.

Кстати говоря, переобогащенная смесь тоже довольно опасна. В этом случае несгоревшие частицы топлива будут взрываться в выхлопной системе. Важно немедленно устранить данную неполадку, поскольку она может привести к повреждению каталитического нейтрализатора.

Трудности с запуском двигателя

Машина плохо заводится по утрам? Большинство людей, как правило, списывают это на старый аккумулятор, слишком низкие температуры ночью, повышенную влажность и прочие замысловатые причины. Тем не менее плохие свечи зажигания также могут помешать запустить двигатель «с первого раза», вынуждая водителя долго крутить стартером, рискуя его в какой-то момент спалить.

Все мы прекрасно знаем, что запуск двигателя, особенно остывшего, – непростая работа для самого мотора. Поэтому блок управления добавляет чуть больше топлива, которое элементарно воспламеняется нормальной свечой зажигания. Но для свечей старых это уже тяжело.

К тому же изношенные, неисправные свечи зажигания могут привести к преждевременной разрядке и повреждению аккумуляторной батареи, поскольку при запуске от генератора еще не поступает необходимый для поддержания его заряда ток.

Но самое неприятное то, что автомобиль может вообще не завестись, если свечи зажигания слишком сильно изношены или загрязнены из-за неправильного сгорания. И виноваты в этом загрязнении не свечи. Например, «глючащий» датчик массового расхода воздуха или лямбда-зонд может привести к пропуску зажигания или перегреву двигателя, следствием чего станет загрязнение свечей зажигания сажей.

Медленное ускорение

Мы уже упоминали о проблемах с датчиком кислорода на холостом ходу, и эта проблема может не исчезать, когда водитель все сильнее жмет на педаль газа уже в движении. Дело в том, что обедненная смесь способна сделать ускорение настолько вялым и дряблым, что это будет сразу же заметно без дополнительных замеров времени. Машина просто перестанет адекватно реагировать на управляющие воздействия, как будто она сильно перегружена или у нее заклинил тормозной механизм, препятствуя ее движению вперед.

В этом тоже могут быть виноваты свечи. Когда водитель нажимает на педаль, свечи зажигания должны работать быстрее, так как камеры заполняются быстрее, – это означает, что если есть проблема со свечами, то она, скорее всего, станет заметной при попытке ускорения. Хотя на динамику ускорения влияет множество компонентов, которые также могут функционировать недостаточно корректно.

Рывки и толчки

Еще одна проблема, связанная с ускорением. Проявляется неадекватной реакцией на нажатие педали газа. Но в отличие от предыдущего случая автомобиль все-таки начинает разгоняться, но делает это как будто нервно, с рывками и толчками. Опять же, очень часто это связано с плохой топливовоздушной смесью, упомянутой ранее, приводящей к тому, что двигатель не может обеспечить необходимого стабильного уровня мощности. Он то внезапно увеличивает ее, то резко сбрасывает до полного провала на грани остановки мотора, а потом снова неожиданный рывок.

Так происходит потому, что двигатель всасывает больше воздуха, чем нужно для оптимального процесса сгорания. И свеча с этим не справляется. Что особенно опасно при движении в плотном потоке машин, например, на загородной автомагистрали.

Посторонний стук

Пожалуй, наиболее серьезный случай.

Если неисправность не устранить как можно быстрее, могут произойти значительные механические повреждения. В первую очередь могут пострадать следующие компоненты двигателя:

Днище поршня. Поршни, одни из самых уязвимых компонентов двигателя, постоянно подвержены высоким нагрузкам. Поэтому проблемы в камере сгорания нередко выливаются в пробой днища поршня.
Поршневые компрессионные кольца. Хотя это не так опасно, как пробой днища поршня, это все равно потребует комплексного ремонта двигателя.
При постоянном высоком давлении и высокой температуре в камере сгорания головку блока цилиндров может повести.
Клапаны головки блока цилиндров могут расплавиться.
Удары могут привести к загрязнению системы смазки металлическими обломками, что станет причиной выхода из строя других деталей двигателя.

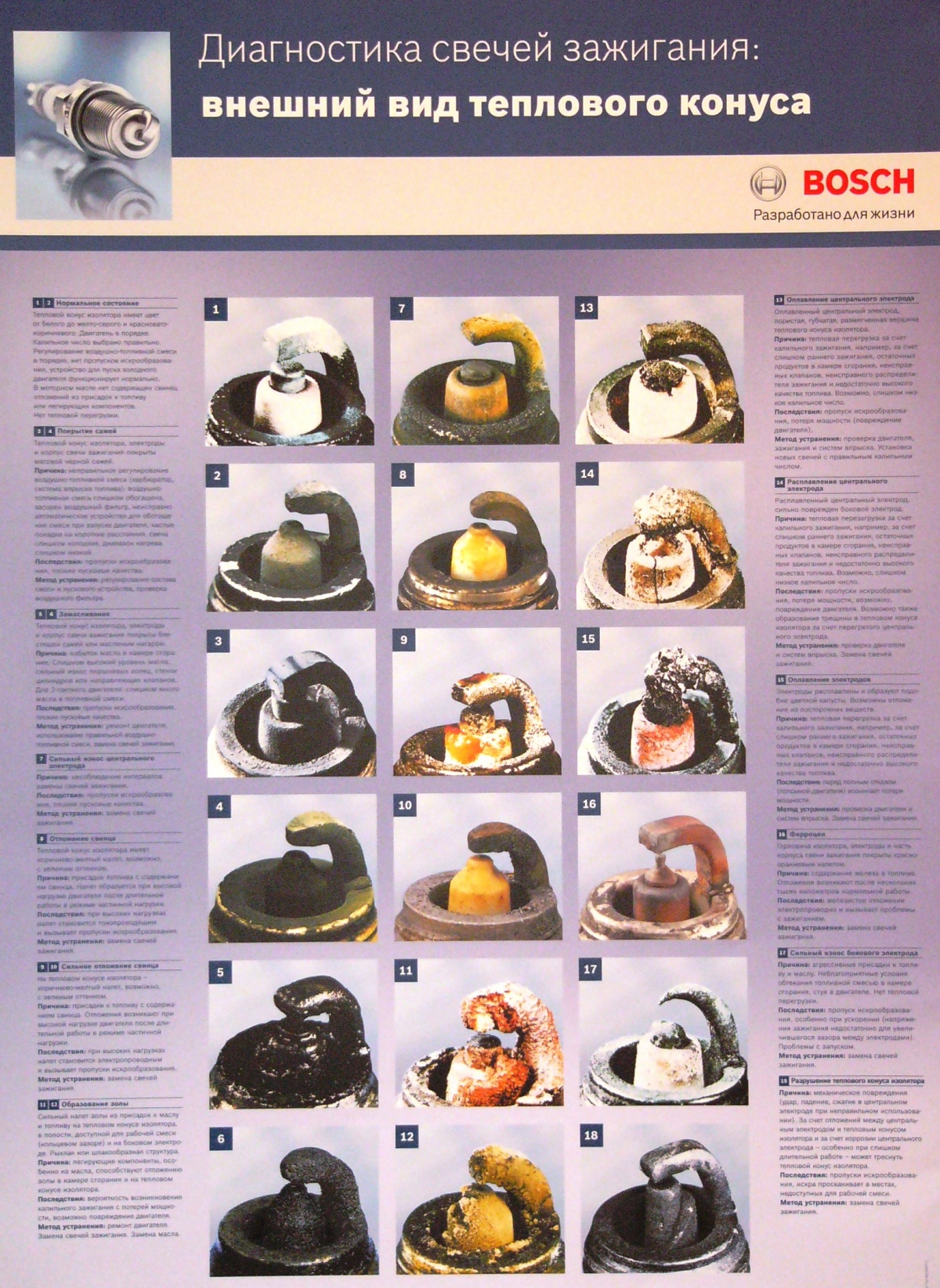

Причины

Ну а теперь, изучив симптомы, давайте перейдем к причинам. Для этого нам понадобится извлечь свечи из двигателя и внимательно их рассмотреть.

Все исправно

Если двигатель работает должным образом и свечи исправны, они выглядят практически так же, как новые, когда были впервые установлены на двигатель. Серовато-белый, а равно как и серовато-желтый или чуть коричневатый тепловой конус изолятора указывает на то, что диапазон нагрева свечи правильный. Незначительная эрозия электрода также допускается.

Отложения сажи

Бархатистые, тусклые, черные отложения сажи на тепловом конусе, электродах и корпусе могут быть вызваны любым из следующих факторов:

неправильной смесью (неправильное дросселирование – чрезмерно насыщенная топливовоздушная смесь),
загрязненным воздушным фильтром,
неисправной автоматической заслонкой,
задержкой времени впрыска,
слишком «холодной» свечой зажигания или экстремальными условиями вождения в режиме коротких поездок с постоянными стартами и остановками.

Чтобы исправить эту ситуацию, надо провести регулировку состава смеси, заменить воздушный фильтр или использовать более «горячую» свечу зажигания в случае экстремальных условий вождения в режиме коротких поездок.

Другими источниками проблемы могут быть неисправная проводка или протекающие форсунки, заклинивший термостат, не обеспечивающий оптимального температурного режима; в некоторых случаях автомобиль двигался на слишком низкой скорости в течение длительного времени.

Симптомы: плохой запуск, пропуски зажигания, проблемы с ускорением.

Загрязнение маслом

Влажные, блестящие отложения на свечах зажигания – это масло. Чрезмерное количество масла может быть результатом износа цилиндров, поршневых колец или направляющих клапанов (легко возникает на новых двигателях и двигателях, только что прошедших капитальный ремонт). В двухтактном двигателе это указывает на слишком насыщенную масляную смесь. Чтобы устранить проблему, отремонтируйте и/или замените изношенные детали. В любом случае следует установить новые свечи зажигания.

Симптомы: плохой запуск и пропуски зажигания.

Желтые отложения

Желтые или желтовато-коричневые отложения на изоляторе и частично на тепловом конусе являются результатом присадок к топливу, содержащих свинец. При более высокой нагрузке нагар становится проводящим и вызывает пропуски зажигания. Необходимо установить новые свечи (очистка неэффективна) и отказаться от использования бензина с большим содержанием свинца.

Симптомы: пропуски зажигания при быстром ускорении или при высокой нагрузке, но без проблем при нормальной работе.

Коричневатый оттенок

Коричневатый оттенок на желтом глазурованном отложении представляет собой комбинацию углерода и свинца из присадок к топливу и маслу. Они накапливаются на тепловом конусе при медленном движении и при резком ускорении плавятся. По мере остывания отложения затвердевают. Опять же, чистка и пескоструйная обработка бесполезны; установите новые свечи зажигания.

Симптомы: пропуски зажигания.

Коричневая зола

Бархатистые, коричневатые, похожие на шлак отложения на электродах и изоляторе представляют собой остатки золы от присадок к маслу и топливу. Легирующие добавки оставляют несгораемую золу в камере сгорания и на свече зажигания. В серьезных случаях может потребоваться обезуглероживание камеры сгорания перед установкой новых свечей зажигания.

Симптомы: пропуски зажигания.

Расплавленный центральный электрод

Расплавленный центральный электрод (отчасти, возможно, боковой) с белым, покрытым «волдырями» (мелкими черными отложениями) тепловым конусом указывает на неправильный диапазон нагрева или недостаточный крутящий момент при установке (если изолятор отделен от корпуса и корпус обесцвечен, причиной однозначно является недостаточный момент). Если корпус не обесцвечен, все дело, наоборот, в избыточном моменте затяжки.

Кроме того, плавление центрального электрода может являться результатом неправильного сгорания; например, детонации или превышения времени зажигания, проблем с охлаждением двигателя, слишком ранним моментом зажигания. Но в любом случае следствием станут потеря мощности и пропуски зажигания, вплоть до серьезных повреждений двигателя.

При замене свечей необходимо точно следовать предписанным производителем транспортного средства моментам затяжки и удостовериться в том, что выбранные свечи точно подходят для данного конкретного двигателя.

Симптомы: потеря мощности на большой скорости или при высокой нагрузке.

Оплавленный боковой электрод

Оплавление бокового электрода (отчасти центрального) происходит из-за предварительного воспламенения – это явление, при котором горение начинается до воспламенения. Преждевременное воспламенение может быть вызвано перегревом в камере сгорания, превышением времени зажигания, обеднением топливовоздушной смеси, неисправностью механизмов опережения зажигания, отложениями в камере сгорания, повреждением головки блока цилиндров или прокладок коллектора. Чтобы избежать предварительного зажигания, перед установкой новых свечей зажигания требуется тщательная проверка двигателя и системы зажигания.

Симптомы: потеря мощности из-за повреждения двигателя.

Эрозия электродов

Эрозия электродов вызывается несоблюдением интервалов замены свечей. Это приведет к пропускам зажигания и плохому запуску. К тому же сильный износ электродов может быть вызван агрессивными присадками к топливу и маслу. Он еще более усугубляется неблагоприятной турбулентностью газа в камере сгорания, вызванной тяжелыми отложениями. Это не проблема теплового диапазона.

Установите новые свечи зажигания.

Симптомы: плохой запуск и ускорение.

Загрязнение топливом

Загрязненные топливом свечи могут иметь блестящий налет на тепловом конусе и боковом электроде, но в отличие от масляного он практически сразу после извлечения свечи высыхает. Такой налет указывает на слишком насыщенную топливную смесь, проблемы с зажиганием или слишком низкий диапазон нагрева свечи. Это может произойти, в частности, если водитель снова и снова нажимает на педаль акселератора во время запуска автомобиля. Чтобы разобраться с проблемой, нужно убедиться в том, что диапазон нагрева свечей зажигания соответствует характеристикам двигателя (особенно если когда-либо вносились изменения в настройки). Эта информация доступна в руководстве пользователя автомобиля. Кроме того, необходимо отрегулировать впрыск топлива (или карбюратор), чтобы скорректировать топливовоздушную смесь.

В незапущенной стадии помогает совершенно нехитрая процедура – извлечение всех свечей зажигания и проворот стартером, позволяющий впустить свежий воздух в цилиндры.

Симптомы: плохой запуск и пропуски зажигания.

Поврежденный изолятор

Изолятор может треснуть только по одной причине – из-за неправильной установки, когда свечу слишком сильно провернули и сломали.

Также на изоляторе могут образоваться похожие на трещину черные следы прогара, идущие вертикально вниз к корпусу. Они возникают из-за разряда тока от контактного вывода свечи зажигания вниз по внешней стороне изолятора; из-за плохой установки/изношенной контактной гайки.

Симптомы: короткое замыкание из-за дефекта изоляции приводит к плохой работе на холостом ходу и пропускам зажигания при ускорении.

Оплавление резьбовой части

Оплавление резьбовой части происходит из-за неправильной затяжки свечей зажигания.

Симптомы: потеря мощности из-за повреждения двигателя.

Повреждение теплового конуса

Физическое повреждение теплового конуса изолятора, вплоть до отколовшихся кусочков, может стать следствием:

удара,
отложений между центральным электродом и изолятором,
коррозии центрального электрода,
неправильного сгорания,
недостаточного внимания к регулировке зазора,
а также когда длина резьбы свечи зажигания слишком велика для свечного отверстия,
в камере сгорания имеется какой-либо посторонний предмет (маленький болт, гайка или тому подобное).

Необходимо установить новые свечи зажигания.

Симптомы: пропуски зажигания.

Повреждение и поломка бокового электрода

Повышенная нагрузка на боковой электрод из-за высокой мощности, высокого крутящего момента двигателя или настройки, модификации и т.д.; чрезмерная вибрация из-за суровых условий эксплуатации или недостаточно крепкой фиксации свечи зажигания приводят к поломке бокового электрода посередине или у основания. Часто на большей части поперечного сечения видны усталостные трещины.

В качестве меры противодействия повышенной нагрузке на боковой электрод можно порекомендовать использование свечей с небольшим боковым электродом. Например, свечей с двумя боковыми электродами (они обычно маленькие), свечей с малым боковым электродом (конический вырез), гоночных свечей, свечей поверхностного разряда и т.д.

Ну и, опять же, следует очень внимательно относиться к рекомендуемым моментам затяжки.

Симптомы: неисправность зажигания, повреждение двигателя или вспомогательных устройств из-за фрагментов бокового электрода.

Диагностика двигателя по свечам зажигания – изучаем признаки поломок + видео » АвтоНоватор

Каждому автомобилисту полезно знать, как проводится диагностика двигателя по свечам зажигания. Ведь зачастую нет времени отдавать мотор на разборку, чтобы установить неполадки, а это самый быстрый способ первичной оценки. Разберемся вместе.

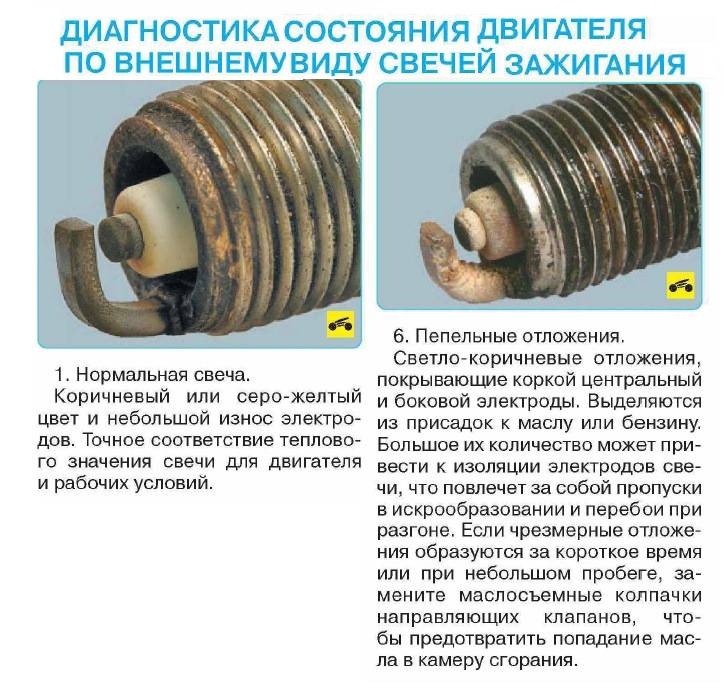

Диагностика двигателя по состоянию свечей

Эти специальные устройства предназначены для зажигания топливной смеси и используются абсолютно в каждом бензиновом движке. Кроме того, их свободно можно назвать «зондом» диагностики мотора, так как именно по их состоянию можно определить уровень температуры, качество топлива и состав горючей смеси. В дизельном двигателе анализ свечей не даст такой точной информации, так как они там выполняют несколько другую задачу.

Выход из строя этого маленького элемента может привести к весьма серьезным последствиям в случае с бензиновым авто. Таким образом, если возникли проблемы со свечами, в результате могут выйти из строя следующие элементы всей системы зажигания: крышки трамблера, катушки, а также катализатор газов, конечно же, если таковой есть в автомобиле.

Как работает свеча зажигания?

Существует несколько типов свечей зажигания: искровые, дуговые, каталитические, накаливания. В бензиновых двигателях используются первые. В этом случае пожог воздушно-топливной смеси осуществляется за счет электрического разряда, возникшего между электродами, напряжение этого разряда достигает нескольких тысяч, а иногда даже и десятков тысяч Вольт. Работа свечей зажигания весьма отлажена, и они срабатывают в точно заданный момент работы движка.

Существует заблуждение, что если свечи находятся в весьма приличном состоянии, и не возникает никаких проблем в работе мотора, даже в суровую зимнюю пору, то их можно не менять довольно долго. Однако, как было сказано выше, от их состояния напрямую зависит и состояние многих других устройств системы зажигания, поэтому замену свечей следует производить в четко указанные сроки.

Диагностика двигателя по свечам зажигания – следим за цветом электрода

Также, весьма полезно иногда проводить их визуальный контроль, так как достаточно легко определить состояние двигателя по свечам зажигания и вовремя предотвратить возможные поломки, ведь они, как известно, могут вылиться в кругленькую копеечку. Таким образом, иногда для того чтобы определить, в каком состоянии находится «сердце» автомобиля, достаточно просто посмотреть на нагар, находящийся на поверхности свечей зажигания.

Существует несколько основных критериев, по которым без проблем можно узнать о тех либо других неисправностях. Если после пробега 300 километров электрод, подающий искру, остается светло-коричневого цвета, то нет никакого повода для беспокойства, мотор в полном порядке. В случае же, когда на его поверхности обнаружен черный нагар, то это является первым признаком засорения воздушного фильтра.

По цвету электрода можно очень многое сказать о работе двигателя. Иногда встречается ситуация, когда цвет электрода может быть светло-серым и даже белым.

Это говорит о проблемах в горючей смеси, что незамедлительно приводит к выходу из строя выпускных клапанов и сильному перегреву камеры сгорания. Поэтому нельзя тянуть с ремонтом, и сразу же стоит обратиться на СТО. Красный оттенок электрода свидетельствует о больших примесях железа в топливе, и вследствие этого свечи перестают функционировать. Движок нуждается в срочной чистке. Иногда помогает замена старого масла на новое, но повторить эту процедуру следует несколько раз подряд.

Как еще оценить состояние двигателя по свечам зажигания?

Следующим критерием, который свидетельствует о нарушенной работе маслоотражательных колпачков и, как следствие, о сильном расходе масла, является наличие масляных следов на резьбе свечи. Сопутствующие признаки в данной ситуации: «троение», длительный запуск и наличие бело-синих выхлопов. Кроме того, следы масла в сочетании с несгоревшем топливом говорят о разрушении клапана или же перегородки, разделяющей поршневые кольца. При этом ожидайте увеличения расхода топлива, как минимум в два раза.

Длительная детонация движка приводит к поломке самого электрода либо же керамики свечи. Так что за этим параметром мотора тоже следует следить время от времени, и не запускать! Таким образом, видно, что диагностика двигателя по состоянию свечей осуществляется очень легко, при этом помните, что своевременное выявление проблемы сможет избавить вас от ряда проблем и существенно сэкономить семейный бюджет. А вот как заменить свечи, можно прочитать уже в другой нашей статье!

Автор: Егор

Если вы заменяете свечи зажигания, чтобы решить проблему пропусков зажигания, вы можете взглянуть на оригинальные свечи, чтобы убедиться, что вы заменяете их по правильным причинам. Большинство оригинальных свечей зажигания имеют срок службы более 100 000 миль благодаря электродам, содержащим драгоценные металлы, такие как платина и иридий. Если заглушки выходят из строя раньше рекомендованного интервала, устраните проблему до установки новых заглушек.

Масляное загрязнение
GM, Toyota, Honda и другие производители выпустили бюллетени технического обслуживания (TSB) о чрезмерном расходе масла. Большинство этих проблем связаны с деактивацией цилиндров и изменением фаз газораспределения.
Основным виновником этих проблем является вакуум, создаваемый в цилиндрах, всасывающий моторное масло через кольца в камеру сгорания. На автомобилях с деактивацией цилиндра деактивированный цилиндр имеет отрицательное давление и будет втягивать капли масла в картер мимо кольца и, в конечном итоге, в нейтрализатор. Это произошло на некоторых двигателях GM и Honda.
На некоторых автомобилях с регулируемыми фазами газораспределения (обычно на выпускных и впускных клапанах) фазы газораспределения могут создавать более высокое, чем обычно, вакуумметрическое давление, которое может всасывать масло через кольца. Так было с некоторыми последними моделями Toyota, Honda и GM. Клиент сообщал о повышенном расходе масла, который превышал литр на каждые 1000 миль.
В то время как масло, проникающее через кольца, достаточно плохо, масло, попавшее в кольца, может закоксовываться и вызывать повреждение стенок цилиндров. Это может привести к еще большему повреждению и большему расходу масла. В некоторых случаях расход масла может привести к низкому уровню масла, что может привести к повреждению поверхностей подшипников.
Перед заменой свечей зажигания необходимо решить проблему расхода масла, а в некоторых случаях потребуется заменить нейтрализатор. Наиболее распространенным исправлением является новое программное обеспечение управления двигателем, которое необходимо перепрошить на ECM / PCM, которое предназначено для снижения отрицательного давления в цилиндрах. Некоторые производители также выпустили специальные брызговики и масляные клапаны, чтобы решить эту проблему. Эти проблемы могут возникать на автомобилях с пробегом всего 20 000 миль.
Проблемы с охлаждающей жидкостью
Внутренние утечки охлаждающей жидкости могут загрязнить свечу зажигания и вызвать пропуски зажигания. Проблема может заключаться в негерметичности впускного коллектора или прокладки головки блока цилиндров, а загрязнение свечи может локализоваться в одном или двух соседних цилиндрах. Сгоревшая охлаждающая жидкость оставляет отложения на электродах и изоляторе, создавая горячие точки, которые могут вызвать преждевременное зажигание и установку кода пропусков зажигания.
При выдергивании вилки на заземляющем проводе и центральном электроде может появиться известковый налет. Современные охлаждающие жидкости не вызывают быстрого отложения такого типа из-за снижения содержания фосфатов, цинка и других добавок, которые могут загрязнять каталитические нейтрализаторы. К сожалению, это также означает, что водители будут эксплуатировать автомобиль с утечкой охлаждающей жидкости несколько тысяч миль, в то время как свеча постепенно загрязняется. В прошлом преобразователь засорялся и приводил к остановке двигателя до того, как были нанесены значительные повреждения.
Нагар
Что ненавидят современные камеры сгорания, так это хаотичные турбулентности воздуха, вызванные нагаром в камере или на впускных клапанах. Турбулентность может вызвать неравномерное распределение капель топлива перед зажиганием и стать причиной пропусков зажигания. Это особенно актуально для автомобилей с непосредственным впрыском и обедненным соотношением воздух/топливо.
Основная причина возникновения этого состояния заключается в том, что топливо и добавленные моющие средства не попадают на заднюю часть впускных клапанов. Благодаря впрыскиванию топлива непосредственно в цилиндр, а не через заднюю часть клапана, бензин и моющие средства не смогут очистить клапан и отверстие.
Более бедные смеси и более высокое давление сгорания могут со временем усугубить проблему. Двигатель с непосредственным впрыском топлива производит больше энергии из заданного количества топлива и воздуха, чем двигатель с распределенным впрыском топлива. Современные двигатели работают на грани между оптимальной эффективностью и пропусками зажигания. Здесь не так много места для ошибок, например, с горячими точками в камере сгорания или изношенной свечой зажигания.
Когда из-за турбулентности воздуха создается горячая точка или неоптимальный фронт пламени, количество несгоревшего топлива в камере сгорания увеличивается. Когда клапан открывается во время такта впуска, он может соприкасаться с этими побочными продуктами, и, в отличие от выпускного клапана, проходящие мимо газы недостаточно горячие, чтобы сжечь их.
Когда впускной клапан входит в камеру сгорания (независимо от того, является ли он впрыском топлива через порт или прямым впрыском), клапан подвергается воздействию побочных продуктов сгорания, которые могут прилипнуть к его горловине. Если предыдущий цикл сгорания был меньше оптимального, впускной клапан подвергается воздействию.
Независимо от того, где и как образуются отложения нагара, хаотичный воздух будет препятствовать воспламенению свечи зажигания с максимально возможным фронтом пламени в цилиндре. Свеча зажигания может загрязниться или повредиться из-за детонации.
Диагностические решения: современная диагностика свечей зажигания и «искусство и наука» чтения свечей зажигания
С появлением электронных систем управления двигателем «чтение» свечей зажигания стало чем-то вроде утраченного искусства. Во времена механических карбюраторов и распределителей цвет и текстура изолятора свечи зажигания могли дать важную информацию о соотношении воздух/топливо, времени зажигания и состоянии цилиндра.
Когда-то желательным цветом изолятора был светло-коричневый или серый, в зависимости от марки используемого бензина. Переобогащенное топливо приведет к образованию копоти, почерневшей свечи зажигания, а чрезмерно обедненное топливо приведет к побелению изолятора. Чрезмерно опережающее время искрообразования обычно приводит к эффекту стеклянных шариков или текстуре соли и перца на фарфоре изолятора. Масло, расходуемое в небольших количествах через изношенные направляющие клапанов или поршневые кольца, оставляет накипь или отложения на одной стороне изолятора, в то время как чрезмерное потребление масла в конечном итоге приводит к загрязнению свечи зажигания тяжелым слоем масла и черного нагара.
Благодаря более точному контролю подачи топлива и искры свечи зажигания в современных двигателях обычно выглядят как новые даже после многих миль пробега. Но при диагностике неисправностей свечей зажигания помните, что современные инжекторные двигатели работают на порогах детонации и преждевременного зажигания. Несмотря на встроенные средства защиты, в том числе мониторы обнаружения пропусков зажигания и датчики детонации цилиндров, двигатели могут быть серьезно повреждены установкой свечей зажигания с чрезмерно высоким тепловым диапазоном.
Ситуация усложняется тем, что при работе обычного двигателя на топливе с высоким содержанием кислорода, таком как бензин E85, образуется чрезвычайно обедненная топливно-воздушная смесь, что может привести к повреждению свечи зажигания и, в конечном итоге, к повреждению самого двигателя. В следующих примерах я расскажу немного больше об искусстве и науке чтения свечей зажигания.
Хотя это совершенно нормальное состояние, эта свеча зажигания (см. Фото 1) немного темнее, чем обычно, что указывает на то, что двигатель мог не прогреться до полной рабочей температуры и нагрузки перед тем, как ее сняли.
В любом случае центральный электрод слегка закруглен в результате нормальной эрозии, в то время как боковой электрод сохраняет относительно острые края. Нагар на стальном корпусе свечи зажигания толще, чем обычно, что может указывать на несколько больший расход масла, чем обычно. Если диапазон нагрева свечи зажигания слишком высок для применения, центральный и заземляющий электроды обычно преждевременно закругляются, а изолятор обычно имеет побелевший вид с пузырями.
В отличие от фотографии выше, воздушный зазор на свече зажигания на фотографии 2 изношен намного больше нормы, а оба электрода скруглены в результате эрозии. По этим причинам эта свеча зажигания требует необычно высокого вторичного напряжения для ионизации воздушного зазора при полной нагрузке. Вторичные отказы зажигания, такие как перфорированные наконечники проводов свечей зажигания, перфорированные роторы распределителя, следы нагара в крышках распределителя и неисправные катушки зажигания, часто вызываются чрезмерно высокими вторичными напряжениями зажигания.

Несмотря на то, что я выделил налет на изоляторе свечи зажигания на Фото 3 с помощью маркировочной ручки для фотографических целей, нагар или нагар являются очень частым явлением при высоковольтном зажигании. Вспышка в основном вызвана тем, что искра зажигания идет по пути наименьшего сопротивления. Износ электрода свечи зажигания может увеличиваться до такой степени, что путь наименьшего сопротивления проходит по стороне внешнего изолятора.
Путь наименьшего сопротивления можно также создать, если случайно оставить жирный отпечаток пальца или химический остаток на изоляторе свечи зажигания. Поскольку сопутствующее перекрытие будет обнаружено в колпачке свечи зажигания, провода или колпачок необходимо заменить.
Чтобы изолятор свечи зажигания оставался чистым, выработайте привычку вставлять свечу зажигания в чистую резиновую насадку для свечи зажигания или кусок резинового топливного шланга, как только вы открываете коробку. Этот метод исключает возможность загрязнения керамического изолятора.
Под увеличительным стеклом эта свеча зажигания кажется покрытой «стеклянными шариками» (см. Фото 4), которые на самом деле представляют собой маленькие кусочки углерода, выброшенные взрывом и расплавившиеся при детонации воздушно-топливной смеси в цилиндре. Остекление — это похожее состояние, при котором изолятор равномерно покрывается блестящим стекловидным покрытием, но вызвано плавлением слоя сажи при высоких температурах горения.
Напротив, эффект стеклянных шариков обычно вызывается детонацией, возникающей, когда при полной нагрузке двигателя воздушно-топливная смесь, содержащаяся в удаленной области камеры сгорания, самовоспламеняется из-за чрезвычайно быстрого подъема в цилиндре. давления. Детонация превращает обычно прогрессирующую скорость «горения» цилиндра в катастрофический взрыв. Детонация может быть вызвана чрезмерным опережением зажигания, высокой степенью сжатия или низкооктановым бензином. Механические признаки сильной детонации включают поломку изоляторов свечей зажигания, поршневых площадок и поршневых колец.
Отсутствие «регистрационной метки» на коническом гнезде свечи зажигания на Фото 5 указывает на то, что седло не соприкасалось с головкой блока цилиндров. Поскольку коническое седло отводит тепло от свечи зажигания к головке блока цилиндров, свеча зажигания перегревается и саморазрушается.
В любом случае, перегретые свечи зажигания обычно вызывают преждевременное зажигание, потому что они ведут себя как свечи накаливания в двигателе модели самолета. Преждевременное зажигание происходит, когда воздушно-топливная смесь воспламеняется до того, как синхронизированная искра достигнет свечи зажигания. Из-за относительно длительного воздействия горячего фронта пламени центр поршня ослабевает и в большинстве случаев через центр поршня пробивается отверстие.
Один или два треснутых изолятора свечи зажигания из комплекта свечей зажигания, как правило, соответствуют негерметичности прокладок головки блока цилиндров. Многое, конечно, зависит от конструкции двигателя.
