Диагностика ваз 2115 инжектор: самостоятельная диагностика, расшифровка и сброс кодов ошибок с видео

самостоятельная диагностика, расшифровка и сброс кодов ошибок с видео

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

Содержание

Открытьполное содержание

[ Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
2. Повернуть ключ замка в положение включения зажигания.
3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

1. Выключить зажигание.
2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Электромеханическая комбинация приборов

Распиновка контактов разъема диагностики

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

1. Проверить уровень технологических жидкостей.
2. Открыть крышку разъема и включить зажигание.
3. Подключить адаптер или сканер к гнезду диагностики.
4. Запустить программное обеспечение на ноутбуке.
5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Числовая комбинация	Расшифровка
1	Проблема в работе ЭБУ
2	Некорректные данные от датчика уровня топлива
4 или 8	Проблемы с питанием сети
12	Неисправность цепи лампы ошибки на комбинации приборов
13	Нет сигнала от лямбда-зонда
14 или 15	Неверные данные от датчика температуры
16 или 17	Проблемы с питанием сети, необходимо проверять наличие замыканий
19	Ошибка датчика положения вала двигателя
21 или 22	Ошибка датчика дросселя
23 или 25	Неправильная работа датчика температуры воздуха на впуске
24	Неисправен датчик скорости
27 или 28	Нет сигнала от лямбда-зонда
33 или 34	Отсутствуют данные о расходе воздуха
35	Неисправен датчик контроля холостого хода
42	Проблема с цепью управления зажиганием
43	Отказ датчика детонации
44 или 45	Нарушение состава смеси
51 или 52	Ошибки работы памяти ЭБУ
53	Ошибка датчика настройки СО (устанавливался на машины без нейтрализатора)
54	Датчик октан-корректора (устанавливался на машины без нейтрализатора)
55	Нарушение состава смеси
61	Выход из строя лямбда-зонда

Пример появления ошибки 14 на панели

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Код ошибки	Комбинация вспышек	Расшифровка
12	Длинная-пауза-две коротких	Неисправность диагностической цепи
14	Длинная-пауза-четыре коротких	Неисправность датчика температуры двигателя
15	Длинная-пауза-пять коротких	Аналогично
16	Длинная-пауза-шесть коротких	Ненормативное высокое напряжение сети
17	Длинная-пауза-семь коротких	Ненормативное низкое напряжение сети
19	Длинная-пауза-девять коротких	Отказ датчика положения коленчатого вала
21	Две длинных-пауза-одна короткая	Некорректные данные от датчика положения дроссельной заслонки
22	Две длинных-пауза-две коротких	Аналогично
24	Две длинных-пауза-четыре коротких	Неполадка с датчиком скорости движения
27	Две длинных-пауза-семь коротких	Поломка лямбда-зонда
28	Две длинных-пауза-восемь коротких	Аналогично
33	Три длинных-пауза-три коротких	Необходимо проверить расходомер воздуха
34	Три длинных-пауза-четыре коротких	Аналогично
35	Три длинных-пауза-пять коротких	Обороты холостого хода вне поля допуска
43	Четыре длинных-пауза-три коротких	Нет сигнала от датчика детонации
51	Пять длинных-пауза-одна короткая	Ошибка запоминающего устройства в блоке
52	Пять длинных-пауза-две коротких	Ошибка в контроллере
53	Пять длинных-пауза-три коротких	Ошибка запоминающего устройства в блоке
61	Шесть длинных-пауза-одна короткая	Отсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Номер ошибки в программе	Расшифровка
Р 0030-0038, 0141	Неисправность системы подогрева лямбда-зондов
Р 0102 и 0103	Некорректный сигнал от датчика подачи воздуха
Р 0112 и 0113	Ошибка в данных от датчика температуры воздуха на впуске
Р 0115-0118 и 0217	Проблемы с определением температуры двигателя или перегрев
Р 2122 и 2123, 0222 и 0223, а также 2138	Некорректный сигнал от педали газа и датчика положения дросселя
Р 0171-0172	Неверные параметры смеси
Р 0201-0204	Неисправность форсунок (для каждого цилиндра свой код)
Р 0261-0272	Проблемы с управлением форсунками
Р 0130-0134	Проблемы с функционированием лямбда-зонда до нейтрализатора
Р 0136-0140	Проблемы с функционированием лямбда-зонда после нейтрализатора
Р 0300	Многократные пропуски зажигания
Р 0301-0304	Пропуски зажигания по цилиндрам
Р 0326-0328	Отказ датчика детонации
Р 0351-0352, 2301 и 2304	Контроль работы катушек зажигания
Р 0422	Выход из строя нейтрализатора
Р 0691-0692 и 0693-0694	Отказ первого и второго реле пуска вентилятора системы охлаждения
Р 0560-0563	Проблемы с питанием электросети
Р 0627-0629	Указывают на некорректную работу цепи управления бензонасосом
Р 1602	Неисправность в контроллере управления параметрами работы двигателя

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого следует зайти в меню просмотра ошибок, нажать клавишу сброса одометра и выждать несколько секунд. На экране загорится цифра 0 — ошибка сброшена. При этом данные о неполадках сохраняются в памяти блока и их нужно удалить. Если оставить, то на комбинации приборов будет гореть лампа «Check Engine». Кроме того, при самодиагностике могут быть прочитаны не все ошибки электрической системы, процедура удаления ошибок покажет — нужен ли более детальный анализ электроники автомобиля.

Для сброса ошибки необходимо выполнить следующее:

1. Включить зажигание.
2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
3. Отключить зажигание.
4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

 Загрузка …

Фотогалерея

Видео «Самодиагностика ВАЗ 2115»

Процедура проведения самодиагностики приборов ВАЗ 2115 показана на видео от канала Сам себе механик.

Особенности диагностического разъема и диагностики автомобилей ВАЗ 2114 и 2115

На любом автомобиле во время эксплуатации возможны различные неполадки. Владельцы автомобилей с инжекторным двигателем получили возможность проводить диагностику самостоятельно. Для этого на автомобилях с завода устанавливается диагностический разъем. В статье описывается, где установлен диагностический разъем ВАЗ 2114 и ВАЗ 2115, когда проводится диагностика, дается инструкция по ее проведению.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение разъема и его особенности

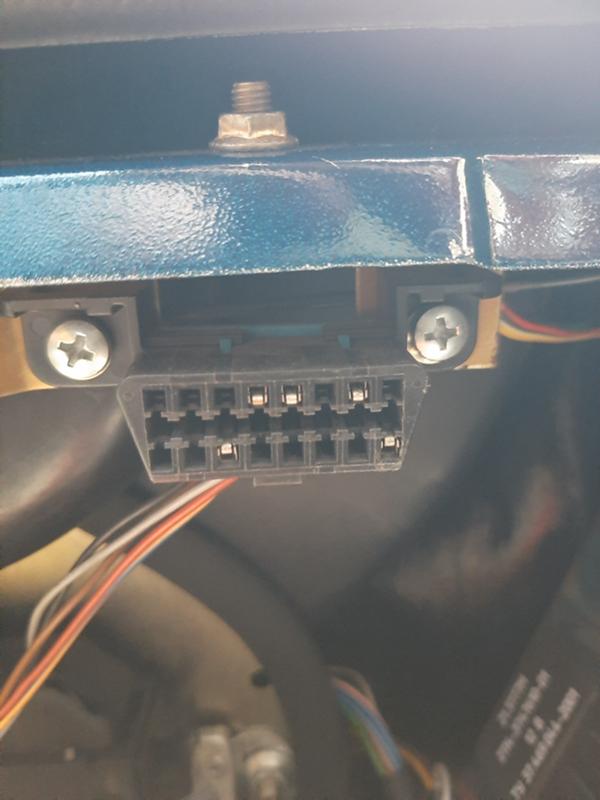

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

Место расположения на ВАЗ 2114

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

• быстро выявить неисправности автомобиля;
• получить необходимую информацию с датчиков;
• изменить настройки;
• сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Интерфейс Diagnostic Tool

Когда высветится список обнаруженных ошибок, их расшифровку можно найти в тестовом файле, который обычно прилагается к программе. В нем расшифровываются все ошибки, которые могут высветиться при неисправностях.

Расшифровав коды обнаруженных ошибок, следует приступать к их устранению. В первую очередь стоит проверить датчики, так как от их исправности зависит правильность показаний и работы ЭБУ. Неисправность датчика может быть причиной высвечивания ошибки. Для более точной диагностики может понадобиться дополнительные проверки узлов машины. После устранения всех неполадок обязательно нужно выполнить проверку, чтобы убедиться, что все работает без ошибок.

Не забывайте, что все данные хранятся в памяти микроконтроллера. Поэтому перед новой проверкой, их нужно сбросить.

Для этого выключается зажигание и отключается диагностическое оборудование. Чтобы сбросить данные с микроконтроллера, достаточно отключить минусовую клемму на аккумуляторной батарее. Далее процесс повторяется: подключается ноутбук и проводится повторная диагностика. Процесс повторяется, пока не будут устранены все ошибки.

Распиновка

В зависимости от установленного на автомобиле ДР осуществляется подключение диагностического оборудования.

Приобретя диагностический адаптер и освоив, как сделать диагностику самому, можно избавить себя от посещения автосервиса, лишних расходов и иметь возможность контролировать исправность своего автомобиля.

 Загрузка …

Видео «Диагностика на компьютере с помощью KKL адаптера»

В этом видео демонстрируется, как выполняется компьютерная диагностика ВАЗ 2115 через KKL адаптер (автор ролика — KV Avtoservis).

Диагностика ВАЗ – Это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется купить диагностический адаптер. С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера. Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой купить шнур переходник или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

• На ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира;

• На ВАЗ 2115 – ниже прикуривателя;

• ВАЗ 2112, ВАЗ 2111, ВАЗ 2110 – справа от рулевой колонки;

• Калина — выше прикуривателя;

• Приора — разъем расположен за перчаточным ящиком.

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ — это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Диагностика ваз 2114 и 2115 своими руками. узнай, все, что сломалось renoshka.ru

Диагностика ВАЗ 2114 и 2115 своими руками. Узнай, все, что сломалось »

Диагностика ВАЗ 2114 и 2115 своими руками. Узнай, все, что сломалось

Диагностика ВАЗ 2114 и 2115 своими руками потребует, незначительны капитальных вложений для приобретения специального кабеля адаптера, а также установки специального программного обеспечения. Это устройство подходит для всех отечественных автомобилей, а в комплекте к нему придаётся диск с программным обеспечением. Отдельно необходимо сказать о таком приборе, как цифровой тестер

ДСТ-2М.

Кроме наличия вышеперечисленного оборудования и огромного желания самостоятельно проводить диагностику, желательно иметь дополнительные инструменты и приспособления:

Для возможности , желательно наличие компрессометра. С его помощью можно также определить прогорание клапана или пробой прокладки головки блока цилиндров;

Чтобы иметь возможность для проверки давления в топливной системе автомобиля, не обойтись без манометра. С его помощью можно , топливных насосов, других приборов подачи топлива;

Чтобы иметь возможность проверить состояние бортовой сети , нужен мультиметр или тестер. С их помощью проверяют состояние контактов электрических цепей и механизмов;

Высоковольтное напряжение на свечах проверяют разрядниками;

В большинстве случаев бывает достаточно считать коды ошибок, зафиксированных бортовым компьютером, которые дают возможность оценить состояние большинства систем автомобиля.

Диагностика ВАЗ 2114 и 2115 своими руками. Узнай, все, что сломалось

Автомобили этих марок, впрочем, как и другие, иногда ломаются, поэтому их владельцев интересует диагностика ВАЗ 2114 и 2115 своими руками. Производители постоянно занимаются совершенствованием выпускаемой продукции, а вместе с этим совершенствуются средства по проверке оборудования и его диагностике. Применение бортовых компьютеров облегчает такую работу и позволяет её выполнение в условиях собственного гаража, если есть ноутбук. Для проведения такой операции нужно достаточно хорошо уметь работать компьютером.

Диагностика ВАЗ 2114 и 2115 своими руками потребует, незначительных капитальных вложений для приобретения специального кабеля адаптера, а также установки специального программного обеспечения. Это устройство подходит для всех отечественных автомобилей, а в комплекте к нему придаётся диск с программным обеспечением. Отдельно необходимо сказать о таком приборе, как цифровой тестер ДСТ-2М.

Содержание

Что ещё необходимо для диагностики?

Кроме наличия вышеперечисленного оборудования и огромного желания самостоятельно проводить диагностику, желательно иметь дополнительные инструменты и приспособления:

• Для возможности определения компрессии в цилиндрах мотора, желательно наличие компрессометра. С его помощью можно также определить прогорание клапана или пробой прокладки головки блока цилиндров;
• Чтобы иметь возможность для проверки давления в топливной системе автомобиля, не обойтись без манометра. С его помощью можно проверить работоспособность регуляторов давления, топливных насосов, других приборов подачи топлива;
• Чтобы иметь возможность проверить состояние бортовой сети или аккумуляторной батареи, нужен мультиметр или тестер. С их помощью проверяют состояние контактов электрических цепей и механизмов;

Операции при диагностике

При проведении таких работ могут быть выполнены следующие виды работ:

• Расшифровка кода неисправности;
• Контроль работоспособности исполнительного механизма инжектора;
• Исправность датчиков управления двигателем;

На основании полученных данных при проведении диагностики, можно выстраивать линию их устранения.

Трудности с пуском мотора

В таких случаях, прежде всего, нужно провести внешний осмотр всего навесного оборудования двигателя. Следующим шагом проверяют состояние воздушного фильтра, его засорённость влияет на качественный состав рабочей смеси. Далее требуется проверка работоспособности топливного насоса. О его работоспособности можно судить по характерному звуку, который издаётся от электродвигателя. После этого проверяют давление топлива до регулятора давления и после него.

Если с этим всё в порядке, переходим к проверке следующих узлов машины, которые связаны с бортовым компьютером. К ним относится температурный датчик двигателя, при его отказе или недостоверным показаниям, блок управления будет формировать неверный состав горючей смеси, что затрудняет пуск мотора. Также затруднит пуск двигателя возникновение проблем с датчиком массового расхода воздуха или датчика положения коленчатого вала двигателя.

Мультиметром и высоковольтным разрядником нужно проверить систему зажигания, сбой в которой может служить источником проблем при запуске мотора. Нарушения могут возникнуть по вине катушки зажигания или свечей, высоковольтных проводов или окислившихся контактов.

Двигатель не запускается

Такая ситуация может возникнуть из-за проблем со стартером, который может не работать по двум причинам. Это отказ стартера, или недозарядка аккумулятора. Мультиметр поможет определить источник таких проблем. Если с этим всё в порядке, нужно обратить внимание на подачу топлива, систему зажигания, работоспособность основных датчиков, подконтрольных блоку управления двигателем.

Можно и далее продолжать описание возможных вариантов такой работы. Диагностика ВАЗ 2114 и 2115 своими руками рассказанная в этой статье, призвана дать толчок всем желающим самостоятельно ремонтировать и обслуживать свой автомобиль. Дополнительную информацию сегодня найти не составит проблем, а это значит, что для желающих освоить диагностику проблем не будет.

Диагностика ВАЗ 2114 своими руками: особенности и тонкости процесса

Нередко владельцы отечественных автомобилей сталкиваются с необходимостью проведения диагностических работ. Стоит сказать, что можно выполнять подобные работы самостоятельно. Для этого необходимо иметь компьютер, программное обеспечение и знания о том, как проводится диагностика. Эти умения могут пригодиться вам в любой момент, потому стоит познакомиться с правилами проведения работ.

Владельцы ВАЗ 2114 знают, что ошибки движка встречаются постоянно, причины таких проблем могут быть самыми различными. Постоянно обращаться в сервис — дорогое удовольствие, особенно, когда можно сэкономить и проверить машину собственными силами. Получив необходимые навыки, вы можете проводить диагностику в удобное для вас время, не тратя при этом денег.

Диагностика ваз 2114 своими руками

Отечественные авто не застрахованы от неисправностей, владельцы регулярно сталкиваются с поломками. При этом стоит отметить, что не всегда на глаз можно определить поломку. Именно поэтому и рекомендуется проводить диагностические работы. Диагностика позволит оперативно выявить поломку датчика, неисправность электроники. Понятно, что вначале владелец авто думает о том, чтобы обратиться в сервис. Но нужно ли переплачивать деньги, когда можно самостоятельно выполнить все работы.

Так диагностика ваз 2114 своими руками доступна каждому. Ведь у каждой инжекторной машины имеется специальный разъем. Он располагается на большинстве моделей под рулеткой колонкой машины. Для того чтобы провести необходимые работы, потребуется приобрести специальный адаптер.

Стоит отметить, что адаптер стоит недорого, особенно если сравнить его со стоимостью компьютерной диагностики в сервисе. Приобрести изделие можно в любом автомагазине, при этом стоит учитывать, что он подходит практически ко всем русским авто. В некоторых случаях может применяться для диагностики иномарок.

Какая программа нужна?

Чаще всего вместе с адаптером продается и программное обеспечение, которое потребуется поставить на ваш ноутбук. При этом стоит учитывать, что мощность компьютера не имеет никакого значения. Можно использовать для проведения работ и старые модели. Диагностика автомобиля ваз 2114 проводится с учетом того, что на всех отечественных авто установлены одинаковые разъемы. Если у вас не оказалось нужного софта, то его с легкостью можно найти в сети. Нет ничего сложного в том, чтобы скачать программу, кстати, можно найти и бесплатное обеспечение.

Внимание! Для проведения дополнительных работ потребуются такие устройства, как мультиметр, компрессор.

Проводить диагностику просто

Помимо компьютерной проверки, стоит проводить осмотр авто. Это позволит увидеть повреждения кузова и обратить внимание на прочие недочеты.

1. Проверить уровень технических жидкостей.
2. Провести осмотр подвески и рулевого, чтобы вовремя выявить люфты.
3. Измерьте компрессию, она должна равняться от 9,5 до 11.
4. Нужно проверить состояние акк, при этом напряжение должно равняться 12,7 — 13,5 В.
5. Нужно проверить, насколько хорошо отрегулированы клапаны. Если один или несколько окажутся зажатыми, то может наблюдаться ошибка питания движка.
6. Не стоит забывать о таких важных деталях, как свечи, высоковольтники.

Внимание! Показания всех цилиндров должны быть примерно одинаковыми. В противном случае, необходимо тщательно проверить мотор.

Особенности самостоятельной диагностики

Если проводится диагностика 2114 своими руками, то стоит быть предельно внимательным, учитывая все особенности работ. Проведя дополнительные работы, стоит начинать непосредственно диагностику. Проще всего для этого использовать ноутбук, на котором стоит соответствующий софт. Перед тем, как начать проводить проверку, необходимо включить зажигание. Все работы, при помощи которых проверяется состояние движка, должны проводиться с включенным зажиганием.

Внимание! Ни в коем случае нельзя заводить движок.

Затем нужно подключиться к разъему и запустить программу, далее все зависит от особенностей софта.

При запуске вы можете увидеть:

• графики с цифрами;
• списки показателей.

Уже из этих показателей можно сделать первоначальные выводы о работе движка. Затем вы должны получить список ошибок, которые обнаружила программа. Нужно будет расшифровать результаты при помощи текстового файла. В текстовом файле прописываются все ошибки, которые могут обнаружиться.

В таблице мы привели расшифровку наиболее часто встречающихся при самодиагностике БК ошибок.

Самодиагностика и расшифровка кодов ошибок на ВАЗ 2115

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

Значение и расшифровка кодов

Коды самостоятельной диагностики

Видео «Самодиагностика ВАЗ 2115»

Комментарии и Отзывы

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
2. Повернуть ключ замка в положение включения зажигания.
3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

1. Выключить зажигание.
2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

1. Проверить уровень технологических жидкостей.
2. Открыть крышку разъема и включить зажигание.
3. Подключить адаптер или сканер к гнезду диагностики.
4. Запустить программное обеспечение на ноутбуке.
5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Как сделать диагностику ваз 2114 самому

Меня зовут Гуляев Денис Викторович. Мне 27 лет. Я проф диагност со стажем работы более 5 лет. В этой статье я постараюсь выложить то, что знаю и умею. Желаю для вас приятного чтения. Производители автомобилей в нашей стране повсевременно работают над улучшением свойства и увеличением уровня выпускаемой продукции.

В особенности очень это видно на примере Авто-ВАЗа. Начат выпуск автомобилей с нормами токсичности Евро-3. На авто инсталлируются блоки управления впрыском Январь 7.

2 и Бош М7. 9. 7. У этих ЭБУ изменено фактически вс. Если ранее на ЭБУ Январь 5 и Бош М1.

5. 4 использовались 51 контактные разъмы подключения жгута проводов, то на Январь 7. 2 и Бош М7. 9.

7 употребляется 81 контактные разъмы. Добавляются новые протоколы работы и новые датчики. Вс это просит также обновления диагностического оборудования, и способов работы с ним. На данный момент мы разглядим некие новаторства и конфигурации введенных производителями за ближайшее время. ЭБУ Как я уже писал выше, появились блоки управления последнего поколения. Они позволяют ужесточить нормы токсичности, также ввести новые сервисные способности.

Такие как контроль работы стартера, контроль выпуклости дорог, усилителем руля, контроль атмосферного давления, возможность переключения таблиц калибровок, возможность подключения 2-ух кислородных датчиков (для норм токсичности Евро-3), введена драйверная диагностика форсунок. Также значительно изменены внешний облик и внутреннее построение блоков. Изменен разъм подключения ЭБУ к жгуту проводки. Для программирования блоков Январь 7.

2 НПП НТС выпускает программатор ЭБУ, под заглавием ПБ-4М. Также изменен протокол обмена данными с наружными устройствами (диагностическим и т. Д.

). В связи с этим применили диагностическую колодку OBD-2. Соответственно доработано диагностическое оборудование для способности проведения диагностики данных блоков. КОНТРОЛЬ РАБОТЫ СТАРТЕРА (БЛОКИРОВКА). Вы наверное замечали, если на автомобиле, оборудованным ЭБУ последнего поколения, держать стартер включенным даже после того как движок завелся, стартер автоматом отключается. Разработчики реализовали таковой способ защиты с помощью дополнительного реле стартера, управление которым подключается к выводу 50 на 81 контактной колодке.

После того как ЭБУ решает что движок заведн, он разрывает цепь управления стартером. Таким макаром исключается поломка дорогостоящего узла, в случае заклинивания замка зажигания. КОНТРОЛЬ Выпуклости ДОРОГ На автомобилях эталона Евро-2 и Евро-3 с недавнешних пор стали использовать диагностику пропусков зажигания. Имея возможность диагностировать пропуски зажигания, стало вероятным отключать недорабатывающие цилиндры, методом блокирования топливоподачи.

Тем сохраняя ресурс катализатора и датчика кислорода. Ведь несгоревшая в цилиндре смесь поступает в катализатор, и процесс сгорания происходит уже в нм. Следствием данного процесса является разрушение (спекание) катализатора и отравление датчика кислорода. Диагностика пропусков зажигания построена на принципе измерения равномерности вращения коленчатого вала. При проблемах сгорания топливной смеси в цилиндрах, равномерность вращения коленвала нарушается, ЭБУ имея информацию об угле положения коленвала без труда вычисляет проблемные цилиндры.

После того как вычислен виновник, отключается топливоподача, и зажигается лампа неисправности. На автомобилях стандарта Евро-3 дополнительно к этой системе добавляется датчик неровности дорог. При неровностях дороги превышающих определнный уровень, диагностика пропусков зажигания отключается. Датчик неровности дорог устанавливается на Калине Ниве и Шевроле-Ниве ПЕРЕКЛЮЧЕНИЕ КАЛИБРОВОК На блоках Январь 7. 2 и Бош М7.

9. 7 имеется возможность хранения в памяти двух таблиц калибровок. Например летние и зимние.

Переключение происходит через 57 вывод, если его замкнуть на массу включена одна таблица, если оставить ни к чему не подключенным, другая. Внутренний резистор подтянет напряжение на выводе до логической единицы. КИСЛОРОДНЫЕ ДАТЧИКИ Например на автомобиле Калина устанавливается изменнный катализатор, так называемый катколлектор, он устанавливается непосредственно на блоке двигателя, тем самым ускоряется прогрев до рабочей температуры, снижается риск воспламенения сухой травы под машиной. Устанавливается два датчика кислорода, один стоит до катализатора, другой до него.

Первым стоит датчик нового образца а вторым старого. Датчик кислорода нового образца отличается от старого как по внешнему виду, так и по параметрам. Новый датчик меньше чем старый, он быстрей прогревается.

Новый датчик устанавливается на автомобили где применяются ЭБУ Январь 7. 2 или Бош М7. 9. 7.

Датчики не взаимозаменяемы. Так если поставить вместо датчика нового образца, датчик старого образца, ЭБУ будет работать не корректно, выведутся ошибки связанные с датчиком кислорода, загорится лампочка неисправности двигателя. Это касается Евро-2 там один датчик, но и Евро-3 это тоже касается. Мне приходилось сталкиваться с этим не раз, приезжает на диагностику автомобиль.

Водитель поясняет ситуацию, горит постоянно лампочка неисправности, изменился расход топлива. Диагностика показала ошибки связанные с прогревом и активностью датчика кислорода, смотрю на датчик, а он старого образца. При постановке датчика соответствующего образца все входит в норму.

ТОПЛИВНАЯ СИСТЕМА Топливная система также подверглась доработкам и изменениям. Стали применятся облегчнные рампы форсунок. Регулятор давления топлива перенесли прямо в топливный бак, то есть его совместили с бензонасосом. Давление топлива в таких топливных системах повысили до 3.

8 кгс. Соответственно изменили программу управления форсунок, для работы на таком давлении. На Калине изменили систему адсорбирования топливных паров.

Поставили небольшой клапан, который висит на весу, трубка из бака с парами, проходит через этот клапан, и поступает в поддроссельное пространство. СИСТЕМА ЗАЖИГАНИЯ Система зажигания сильно не изменилось, стали устанавливаться модули зажигания нового типа. Единственно где кардинально изменилась система зажигания, так это на двигателях объмом 1. 6. Шестнадцати- клапанные.

Там применили индивидуальные катушки на каждый цилиндр своя. Силовые ключи располагаются в ЭБУ. Таким образом облегчилась диагностика и стоимость ремонта системы зажигания.

Новые модули зажигания гораздо меньше. Со старыми модуля не взаимозаменяемы. Если к старым модулям зажигания подходит четыре провода ( два питание, два управление).

Самодиагностика Ваз 2114-2115, Priora, Kalina, Ваз 2110-2112.

Купить диагностический адаптер здесь Автоаксессуары и Тюнинг здесь …

Диагностика Ваз 2114-15 своими руками

Смотирите как просто сделать самодиагностику вашего авто без какого либо подключения спецпирибора.Это…

То к новым три (один питание, два управление). Однако случаи отказов модулей зажигания нового образца, довольно часты. Причиной отказов часто служат обрывы высоковольтных проводов, либо пробой свечи по изолятору.

Хотя чаще всего выход из строя ни чем не обуславливался. Проверять удобно при помощи ДСТ-6 и разрядника. Имеется возможность регулировки частоты искрообразования и времени теста. ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА ДМРВ Датчик массового расхода воздуха для двигателей объмом 1. 6 л. Выпускается также нового образца.

Визуально отличить ДМРВ нового образца от старого не сложно. Если датчик находится в патрубке, то на новом датчике наклеен зеленый кружок. Сам датчик имеет другую форму.

На новом датчике корпус в районе измерительного элемента имеет скос вниз, тогда как на старом он прямой и имеет полукруглую форму. На фотографии хорошо видно разницу. Нельзя ставить датчик предназначенный для двигателя 1. 5 на автомобиль с двигателем 1. 6.

В этом случае двигатель не развивает полной мощности, смесь формируется не правильно. Кроме этого стало применяться измерение температуры воздуха поступающего в двигатель. Датчик температуры всасываемого воздуха находится непосредственно в ДМРВ.

Если у вас при диагностике возникл проблемы с датчиком температуры впускного воздуха, смело беритесь за проверку ДМРВ. Конечно датчик ДМРВ играет огромную роль в системе впрыска. Это своего рода счетчик воздуха поступающего в двигатель. Если счетчик сбивается, то есть его калибровка, то и нарушается правильная работа устройства использующего данный счтчик.

Калибровка ДМРВ важный показатель при проведении диагностики. Узнать, не сбилась ли калибровка датчика очень просто. Достаточно подключив автомобиль к компьютеру, запустить диагностическую программу МТ-2 или МТ-4. И посмотреть СВЕДЕНИЯАЦП если напряжение ДМРВ составляет менее вольта, а лучше всего если напряжение будет равно 0. 996, то первую проверку ДМРВ прошл. Кстати если у вас ВАЗ 2107 с инжекторным двигателем, и ДМРВ Сименс, то там напряжение составит 1.

6 вольт, и это нормально. Далее нужно завести двигатель и прогреть его до рабочей температуры, расход воздуха на ХХ должен быть в пределах 7-9 килограмм. Но конечно в подавляющем большинстве случаев плохой ДМРВ покажет завышенное напряжение при проверке АЦП. ДАТЧИК ФАЗЫ (ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) Сейчас датчик фазы устанавливается на все двигатели, и на 1. 5 и на 1.

6 как на восьми, так и на шестнадцати клапанных. Также ставится на инжекторные двигатели, применяемых на автомобилях классических моделей это ВАЗ 2106 и 2107. Датчик располагается в районе распределительного вала, к нему подходит три провода, используется принцип Холла При выходе датчика из строя, ЭБУ переходит в аварийный режим работы.

Вместо фазированного впрыска включается попарнопараллельный. На слух данную неисправность определить сложно, однако длительная эксплуатация с данной неисправностью я своим клиентам не рекомендую, так как увеличивается расход топлива, и меняются параметры работы двигателя. Проверить работу датчика можно при помощи осциллографической приставки к мотор тестеру МТ-4. Либо при помощи светодиодного пробника. Также о работе датчика фазы говорит длительность впрыска, если длительность уменьшилась в два раза, то датчик перестал работать. ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА Датчик положения коленчатого вала, является ключевым элементом в системе впрыска.

При выходе датчика из строя, система полностью перестат функционировать. Датчик расположен на отливе крышки масляного насоса, с зазором между шкивом коленчатого вала. Датчик представляет катушку индуктивности, с сердечником из магнитного материала. Датчик довольно наджен. Желательно при диагностике внимательно осматривать шкив, на предмет наличия зубцов, и их чистоту. Сильное загрязнение шкива, делает шкив беззубым с точки зрения датчика, что может внести искажение сигнала, и непредсказуемое поведение двигателя.

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ Датчик представляет из себя переменный резистор. Он подат информацию ЭБУ о угле положения дроссельной заслонки. На основании этих данных рассчитывается время впрыска топлива. Основной причиной отказов датчика является стирание или повреждение резистивного слоя. Что приводит к непредсказуемой величине напряжения на выходе датчика.

Двигатель начинает работать с колебаниями частоты вращения коленчатого вала, что приводит к рывкам автомобиля при движении. Проверять ДПДЗ удобней всего при помощи ДСТ-6. Если в датчике имеются обрывы резистивного слоя, то ДСТ-6 подаст звуковые сигналы, что очень удобно. Также запоминаются в памяти прибора количество ошибок и места возникновения. Регулятор холостого хода, это исполнительный механизм. Предназначен для управления холостым ходом двигателя.

Располагается регулятор на патрубке дроссельной заслонки. В патрубке дроссельной заслонки имеется калиброванное отверстие, через которое в двигатель поступает воздух в обход дроссельной заслонки. Закрывая или открывая штоком это отверстие, регулируется количество воздуха поступающее в двигатель. Шток приводит в движение шаговый двигатель, состоящий из двух катушек, и ротора. Обрыв одной или обоих катушек, приводит к неправильному регулированию холостого хода. ЭБУ следит за целостностью катушек, а также замыканиями на плюс или массу.

При указанных проблемах ЭБУ зажигает контрольную лампу неисправности системы впрыска. Также ошибка будет появляться при замыкания управляющих проводов на массу или провода питания. Для долгой и правильной работы РХХ важно чтобы он был чистым и смазанным.

Иначе появляются проблемы с холостым ходом. Копоть собирающаяся на конусе РХХ перекрывает рассчитанный ЭБУ зазор, через который проходит воздух на холостом ходу. ЭБУ компенсирует это прибавлением шагов, но всему есть предел, начинаются появляться ошибки, и неустойчивый холостой ход. Я рекомендую интересоваться у клиента, когда последний раз чистился РХХ на машине. Если машина прошла десять тысяч и более, то лучше снять регулятор холостого хода, при помощи ДСТ-6 разобрать его, почистить и смазать.

Заодно прогнать пару раз от начала до конца, с целью проверки целостности резьбы на гайке шагового двигателя. Истории о автомобилях и ремонте. В этой части статьи я вам расскажу о некоторых интересных поломках, которые имели место в моей практике. АВТОМОБИЛЬ: ВАЗ 21074 Признаки неисправности: После запуска двигатель работает нормально на холостом ходу, при перегазовке наблюдается небольшие пропуски зажигания, при попытке движения загорается лампа неисправности, и двигатель троит. Когда к нам на диагностику приехал этот автомобиль, хозяин машины сказал что объездил всех в округе, поменяли все датчики, свечи, высоковольтные провода и модуль зажигания, и даже форсунки! Хотя пробега на автомобиле не было и тысячи. Я подключил компьютер, блок управления там стоял VS-5.

Расположение разъема OBD

1.    Главная
2. org/ListItem»>   »   Расположение разъема OBD

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.



На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.



На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП



На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком»



На автомобилях УАЗ диагностический разъем распологается либо под капотом  возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот.



На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу.



На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).

Прайс-лист по ремонту автомобилей ВАЗ 2108-2115

ДИАГНОСТИКА	Стоимость
	8 V	16 V
Подвеска передняя, задняя — диагностика	300	300
Диагностика двс	от 500 -1000	от 500-1000
Протяжка подвески	709	709
Замер компрессии	400	500
Трансмиссия — диагностика	491	491
ДВИГАТЕЛЬ	Стоимость
Венец маховика при снятом сцеплении — замена	294	294
Двигатель в сборе — замена	4500	5500
Двигатель — капремонт	22000	23500
Защита двигателя — снятие/установка	250	250
Колпачки масло съёмные — замена	2000	4000
Крышка клапанная — замена	422	621
Масло в двигателе — замена	349	349
Опора (подушка) двигателя — замена	545	545
Поддон двигателя — протяжка	491	491
Подшипник коленвала при снятом сцеплении — замена	327	327
С/У ГБЦ	2505	3500
Переборка ГБЦ	2500	3500
Прокладка поддона двигателя — замена	927	927
Прокладки впускного коллектора- замена	1308	1308-1749
Прокладки выпускного коллектора- замена	1308	1129
Распредвал — замена	1363	2499
Ремень генератора — замена	327	327
Замена ролика натяжителя приводного ремня	348	348
Ремень ГРМ — замена	1036	1940
Ролик ремня ГРМ — замена	1036	1940
Сальник задний коленвала — замена	2834	2834
Сальник передний коленвала — замена	1690	2594
СИСТЕМА ВЫПУСКА	Стоимость
Глушитель — замена	491	491
Удаление катализатора (без с/у)	700	700
Коллектор впускной — замена	1363	1363
Коллектор выпускной — замена	1308	1179
Кронштейн приемная труба-КПП — замена	273	273
Прокладка приемной трубы — замена	491	491
Резонатор — замена	469	469
Труба приемная (ШТАНЫ) — замена	654	654
СИСТЕМА ПИТАНИЯ	Стоимость
Бензобак — замена	981	981
Карбюратор — замена	600	—
Трубка топливная — замена	600	600
Топливная магистраль — замена	5000	5000
Фильтр воздушный — замена	164	164
Фильтр тонкой очистки топлива — замена	273	273
Шланг топливный — замена	251	251
СИСТЕМА ОХЛАЖДЕНИЯ	Стоимость
Бачок расширительный ОЖ — замена	251	251
Жидкость охлаждающая — замена, слить/залить	491	491
Насос водяной (ПОМПА)- замена	2398	3302
Патрубок системы охлаждения, отопления при слитой охлаждающей жидкости — замена	153	153
Радиатор — замена	872	872
Термостат — замена	536	436
Электровентилятор охлаждения — замена	654	654
ВЕНТИЛЯЦИЯ И ОТОПЛЕНИЕ	Стоимость
Кран отопителя (печки)- замена	1417	1417
Радиатор отопителя (печки) — замена	1308-3000	от 1500
Мотор печки — замена	872	от 872
СИСТЕМА ЗАЖИГАНИЯ	Стоимость
Катушка зажигания — замена	273	273
Крышка трамблера, бегунок — замена	491
Провода высоковольтные — замена	218	218
Свечи (1 шт)- замена	44	54
Трамблер с регулировкой зажигания — замена	491
ЭЛЕКТРООБОРУДОВАНИЕ	Стоимость
АКБ — замена	273	273
Замена датчика давления масла	164	164
Выключатель заднего хода — замена	382	382
Выключатель стоп-сигнала — замена	273	273
Генератор — замена	709	от 709
Замок зажигания — замена	818	818
Переключатель подрулевой — замена	709	709
Стартер — замена	654	654
Эл. двигателя омывателя лобового стекла кузов н/о, бачка — замена	109	109
ТРАНСМИССИЯ
Сцепление	Стоимость
Бачок цилиндра сцепления, ГТЦ — замена	251	251
Жидкость сцепления — замена	382	382
Маховик — замена	3161	3161
Педаль сцепления — регулировка	327	327
Сцепление в сборе — замена	2943	2943
Трос сцепления — замена	491	491
Кпп	Стоимость
КПП (снятая) — ремонт	3924	3924
КПП (снять — поставить) — замена	2524	2524
Кулиса КПП- замена	600	600
Масло КПП — замена	469	469
Подушка КПП — замена	532	532
Привод спидометра — замена	532	532
Трос спидометра — замена	469	469
Передняя подвеска	Стоимость
Кронштейн растяжки (КРАБ) — замена	469	469
Замена сайлентблоков передних рычагов — 1 сторона	665	665
Стойка стабилизатора (1 сторона )	229	229
Замена сайлентблоков продольной растяжки («ромашки») (за 1 сторону)	436	436
Патрон вставной(амортизатор стойки) — замена	981	981
Подшипник опоры стойки (1 сторона) -замена	981	981
Подшипники передней ступицы ( 1 сторона) — замена	927	927
Привод в сборе (1 шт ) — замена	676	676
Пружина ( 1 шт ) — замена	850	850
Пыльник ШРУС (1 шт) — замена	769	769
Растяжка — замена	578	578
Рычаг подвески — замена	589	589
Стойка (амортизатор в сборе) — замена	763	763
Шаровая опора ( 1 шт.) — замена	436	436
Замена проставок (1 шт)	500
ШРУС (граната) 1 шт — замена	818	818
РУЛЕВОЕ УПРАВЛЕНИЕ	Стоимость
Вал рулевой — замена	600	600
Наконечник рулевой (1 шт ) -замена	382	382
Пыльник рулевой рейки — замена	1 744	1744
Рейка рулевая (в сборе) — замена	1 417	1417
Тяга рулевая в сборе (1 шт) — замена	491	491
Задний мост	Стоимость
Балка в сборе — замена	3488	3488
Подшипник ступицы — замена	654	654
ЗАДНЯЯ ПОДВЕСКА	Стоимость
Амортизатор ( 1 шт )- замена	545	545
Сайлентблок задней балки ( 1 сторона )	545	545
Замена проставок (1 шт)	300	294
Втулки амортизатора (одна сторона) — замена	927	927
Втулки балки — замена	3924	3924
Пружина ( 1 шт ) — замена	545	545
ТОРМОЗНАЯ СИСТЕМА ЗАД /ПЕРЕД	Стоимость
Барабан тормозной (1 сторона)- замена	327	327
Диск тормозной (1 шт)- замена	654	654
Жидкость тормозная — замена	491	491
Колодки тормозные задние (1 сторона) — замена	382	382
Колодки тормозные передние (1 сторона)- замена	273	273
Пыльник тормозного барабана — замена	687	687
Пыльник тормозного диска — замена	698	698
Регулятор давления задних тормозов (КОЛДУН) — замена	491	491
Рычаг стояночного тормоза (ручник) — замена	600	600
Рычаг стояночного тормоза (ручник) — регулировка	382	382
Направляющая на суппорт ( 4 шт) — замена	709	709
Суппорт — замена	632	632
Прокачка тормозной системы	382	382
Тройник тормозной системы с прокачкой — замена	709	709
Трос стояночного тормоза — замена	818	818
Трубки тормозной с прокачкой тормозов — замена	545	545
Усилитель вакуумный — замена	872	872
Цилиндр тормозной главный — замена	654	654
Цилиндр тормозной задний — замена	648	545
Шланг вакуумного усилителя — замена	327	327
Шланг тормозной — замена	327	327

Диагностический разъем ваз 2115 где находится фото – АвтоТоп

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Внимание! Необходимый разъем может прикрываться декоративной панелью.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
2. Второй конец конец проводится к диагностическому разъему.
3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Смотрите также

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

После того, как монтаж будет выполнен, можно устанавливать программное обеспечение, выполнить нужные настройки.

Теперь вам доступна диагностика авто.

Какие бывают?

Диагностический разъем 2114 практически на всех моделях является одинаковым. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем. Располагается он в салоне под торпедой, при этом он может находиться с водительской стороны или же с пассажирской. Но встречаются и такие модели, для которых подходит 16-ти контактный разъем, также с 2002 года.

Полезное видео

Дополнительную информацию о подключении к диагностическому разъему вы можете получить из видео ниже:

Диагностические разъемы ВАЗ

Приводится несколько типов разъёмов для диагностики автомобилей ВАЗ, в том числе ЕВРО 3 (4). Для подключения автомобиля к компьютеру или ноутбуку необходимо приобрести или изготовить интерфейс связи между СОМ — портом и диагностическим разъемом K-LINE. Выглядит он примерно так как на рисунке ниже.

Диагностический разъем ВАЗ для моделей после 2002 г. имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

H — 12V. Постоянное c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus+
4 — Chassis Ground
5 — Signal Ground
6 — CAN High (J-2284)
7 — ISO 9141-2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.
Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачком».

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что — то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты — от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме — разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. Наэтом месте предполагалось, видимо, заглушка,но. Для восстановления связи нужно просто установить перемычку между контактами 9-1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 +12V
2 +12V от АКБ
10 L-Line
11 K-Line
12 Масса

Диагностический разъем ВАЗ

A — GND
B — L-Line (может не быть)
M — K-Line
G — Управление топливным насосом.

H — 12V. Постоянное c АКБ через предохранитель. /может не быть.

На последних модификациях ВАЗ, рассчитанных на нормы токсичности ЕВРО 3 (4) применяется стадартный европейский коннектор OBD-II.

Назначение контактов диагностической колодки

2 — J1850 Bus+
4 — Chassis Ground
5 — Signal Ground
6 — CAN High (J-2284)
7 — ISO 9141-2 K Line

14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.
Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачком».

Шевроле-Нива — блок управления находится в районе ног переднего пассажира.
Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.

ВАЗ 2106i — Блок управления находится на месте полочки под бардачком, там же расположены предохранители ЭБУ, диагностическая колодка и реле ПТФ. Все это закрыто чисто по отечественному, пластиковым щитком с огромными зазорами. Для подключения диагностики щиток придется открутить, т. к. несмотря на его «гибкость», вставить диагностический разъем не получается.

Диагностика ВАЗ 2114 и 2115 своими руками. С применением ноутбука. Рекомендации мастеров

Каждому водителю доступна диагностика ВАЗ 2114 и 2115 своими руками. Научиться этому достаточно просто. Причем понадобиться такой навык может в любой момент. Ошибки двигателя могут встречаться регулярно. Связано это может быть, например, с некачественным топливом. В этом нужно убедиться. При этом, посещение сервиса с целью проведения диагностики бьет по карману и затратно по времени. В связи с этим неплохо научиться диагностировать проблемы и делать это в любое удобное время. Также это заметно ускорит устранение выявленных неисправностей. В любом случае, умение правильно и быстро ставить диагноз своему автомобилю очень полезный навык. Многие водители считают это очень сложным, и даже не пытаются проводить подобную работу самостоятельно. Но на самом деле сделать это может каждый …

Конечно, в этой статье будут общие правила действия, но при помощи них вы сможете обследовать полностью автомобиль.

Приспособления

Диагностика ВАЗ 2114 и 2115 своими руками делается с минимумом приспособлений.

Для проведения работ вам понадобятся:
Ноутбук;

С его помощью ноутбук через USB подключается к диагностическому разъему;

Программа для диагностики

Мощность ноутбука не важна. Можно использовать самый простой. Адаптер можно взять универсальный для ВАЗов. На всех моделях разъемы стоят одинаковые. Программу можно скачать самостоятельно. Сейчас в интернете можно найти отличные бесплатные программы для диагностики.
Если вы хотите произвести дополнительные диагностические работы, то вам понадобится компрессометр и мультиметр. Так вы сможете оценить состояние автомобиля более подробно.

Дополнительные работы

Для более подробной диагностики осмотрите автомобиль на предмет повреждений кузова. Обязательно проверьте уровень всех технических жидкостей. Осмотрите подвеску и рулевое на предмет наличия люфтов. Обязательно измеряется компрессия . Ее значения должны колебаться в пределах от 9,5 до 11 атмосфер.

При этом показания всех цилиндров должны быть примерно одинаковыми. Существенная разница между ними служит основанием повнимательнее присмотреться к мотору. Также нужно проверить состояние аккумулятора . Напряжение должно быть около 12,7 — 13,5 В (бывает по разному). Из дополнительных проверок окажется нелишним проверка регулировки клапанов. Зажатие одного или нескольких клапанов выдаст ошибку питания двигателя. Чтобы не перекапывать инжектор зря, лучше заранее проверить состояние клапанов. Проверьте работоспособность свечей и высоковольтников (высоковольтных катушек).

Диагностика

После проведения всех дополнительных работ можно переходить непосредственно к диагностике с помощью диагностического сканера. На практике вместо него проще использовать ноутбук с установленной диагностической программой. Перед началом работ следует включить зажигание. Все работы по оценке состояния мотора производятся с включенным зажиганием.
Внимание! Двигатель заводить запрещено!
Подключаемся к разъему и запускаем программу по диагностике. В зависимости от ее интерфейса вы сначала увидите либо графики с цифрами, либо список показателей, опять же с цифрами. Из этого всего можно сделать первичные выводы о работе мотора. Далее «выкидывает» список обнаруженных ошибок. Для их расшифровки придется заглянуть в текстовый файл (обычно он скачивается вместе с программой). Там указаны все ошибки, появляющиеся в процессе работы двигателя.

Расшифровав ошибки, приступаем к их устранению. Начинайте устранение неисправности с проверки датчика. Например, программа показала код низкого качества смеси. Сначала проверьте работу самого датчика. Вполне вероятно он не работает. Его отказ вполне может вызывать ошибку. Это же можно сказать обо всех ошибках. Для более точной диагностики во многих случаях придется провести дополнительные исследования. Чаще всего проверяется давление в цилиндрах.
После устранения всех неисправностей обязательно проверьте правильность выполнения работ. Не забывайте, что код ошибки всегда сохраняется в памяти микроконтроллера. Поэтому старые показатели следует сбросить. Для этого нужно выключить зажигание, отключить диагностическое оборудование. Сброс производится путем отключения микроконтроллера. Для этого просто снимите одну клемму с аккумулятора. Подключив ее обратно включают зажигание, подключают ноутбук и проводят повторную диагностику. Если вы все сделали правильно, ошибки должны исчезнуть.

Заключение

Неисправности могут случиться с любым автомобилем. Эта проблема знакома каждому автолюбителю. В связи с этим диагностика ВАЗ 2114 и 2115 своими руками оказывается выходом для владельца проблемного автомобиля. Чтобы производить диагностические работы вам придется заранее подготовиться и потратиться на некоторое оборудование. Также желательно изучить основные требования к проведению диагностики. Это поможет вам сделать ее как можно точнее.

Диагностические разъемы Лада – внешний вид, расположение, назначение выводов

12-ти контактный прямоугольный разъем

все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

16-ти контактный разъем OBD-II

часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Тип разъема №1 – 12-ти контактный прямоугольный разъем

Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Назначение выводов диагностического разъема

L-линия диагностики (не всегда разведена)

СО-потенциометр (не всегда разведена)

Питание +12В (не всегда разведена)

Типичное расположение: в салоне под торпедой со стороны водителя

Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

ВАЗ 2106i (после 2003 г. включительно)

Расположение: под бардачком. Для доступа к разъему открутить снизу пластиковый щиток

ВАЗ 21099i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с “высокой” торпедой)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с “высокой” торпедой)

ВАЗ 2115 (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2112 (после 2000 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2111 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2110 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

Тип разъема №2 – 16-ти контактный разъем OBD-II в форме трапеции

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7,Январь-7.2

Назначение выводов диагностического разъема

“>

Коды ошибок ВАЗ 2115 Форсунка 8 клапанов. Диагностика избирательной системы автоматического управления двигателем ВАЗ

Стремление к совершенствованию Выпускаемые автомобили заставили инженеров и разработчиков автомобиля ВАЗ задуматься о необходимости внедрения такого нововведения, как бортовой компьютер. Его цель — выявить неисправности автомобиля и сообщить о них в зашифрованном виде.

Но чтобы владелец автомобиля мог самостоятельно понять, в чем проблема, ему необходимо будет знать, как расшифровывать коды.Есть смысл рассмотреть вопрос более подробно, на одной из моделей вазов.

Бортовой компьютер ВАЗ 2115 своими руками (пошагово)

Для выявления причин, по которым на бортовой компьютер выдаются коды ошибок, необходимо будет провести диагностику.

Сделать это можно разными способами:

• связаться с мастерами специализированными СТО
• попробуйте провести диагностику самостоятельно

Сразу отметим, что коды, полученные при самостоятельной диагностике и при проверке на СТО, совпадений не будет.

При необходимости самостоятельно проводя диагностику владельцы автомобилей ВАЗ2115 смогут руководствоваться Рекомендациями, содержащими перечень и порядок всех действий:

• положите кнопку одометра на панель приборов и удерживайте
  дальше, вам нужно будет повернуть в положение «1» ключ в замке зажигания
• Кнопка одометра теперь может быть отпущена
• это действие вызовет движение стрелок на приборной панели
  после повторного нажатия кнопки одометра на спидометре появится код, который является обозначением версии стандартной прошивки бокового компьютера
• , нажав на кнопку одометра в третий раз и вернув ее в исходное положение, получаем код неисправности.

Как выглядят коды ошибок своими руками? Это будет двузначная комбинация цифр, при диагностике на профессиональном оборудовании, оснащенном станциями СТО — комбинация будет состоять из четырех цифр.

Как выглядят коды ошибок на сотню

При компьютерной диагностике внешний компьютер подключается к СТО к имеющемуся разъему на бортовом компьютере. Процедура таким образом может считаться компьютерной диагностикой и существенно отличается от обычных «ошибок чтения».

Разные сотни значительно отличаются друг от друга оснащением оборудования, в том числе — диагностическим. Естественно, что по внешнему виду этого оборудования специалисту не очень сложно судить, насколько оно продвинуто. Например, устройство для считывания ошибок, оснащенное большим экраном и принтером, способно считывать коды, причем не для каждой марки автомобилей, чтобы гарантировать, что коды будут правильно расшифрованы.

А вот совершенно неприметная приставка к ноутбуку смело может трансформировать язык кодов, «говорящих» приборной панелью вашего авто на обычного человека, или прописать новый ключ.

Как правило, на вооружении сканеров находится сотня, позволяющая считывать коды ошибок, преобразовывать информацию в графическом виде, обрабатывать информацию, полученную с датчиков. Более сложное профессиональное Оборудование позволяет управлять механизмами и адаптировать новые, установленные взамен неисправные блоки к работающему оборудованию.

Чтобы прочитать код ошибки, необязательно быть профессионалом, ведь ему дадут сканер, в некоторых случаях он его расшифрует.

Проблема в том, что за выдачу ошибки «несет ответственность» блок управления, в его функцию входит сигнал с датчика и его анализ.Но он не видит ни самого датчика, ни проводов, ведущих к этому датчику. T. Код ошибки может отображать только наиболее вероятную причину ошибки.

Чтобы узнать, что на самом деле произошло, нужно:

• Убедиться в целостности проводки идущей к датчику
• правильно крепление самого датчика
• проверить показания датчика

Вся эта информация позволит вам определить, насколько эффективен датчик. Здесь потребуются специальные знания, т.к.Специалист С. Соответствующий Уровень подготовки, а также специальное оборудование: газоанализаторы, манометры, осциллографы, вакууммеры, моторстеры и др.

Также важен практический опыт мастеров, которые будут диагностированы.

Расшифровка кодов самостоятельная Диагностика в виде таблицы (комбинация — пробой рубашки)

Поскольку целью диагностики является получение кода и его расшифровка, стоит задуматься, как выглядят коды ошибок при диагностике своими руками и что именно они обозначают.Для большей наглядности выделите их в виде таблицы.

1	Появление этого кода свидетельствует о наличии неисправности в микропроцессоре. Для устранения ошибки может потребоваться прошить устройство.
2	Этот код передает информацию о том, что датчик уровня бензина, расположенный в топливном баке, работает с отказами. Этот же код может сообщить о проблемах с электропроводкой.
4 , 8	Код свидетельствует о пониженном или завышенном напряжении в электрических цоколях автомобиля
12	Показывает, что диагностика Цепь контрольной лампы работает неправильно
13	В этом коде зашифрована информация о проблемах с устройством контроля кислорода, а именно о том, что сигналы перестали поступать в компьютер.
14 , 15	Датчик температуры антифриза системы охлаждения подает неверный сигнал на WW, ниже реального или намного выше.
16 , 17	Внешний вид данной комбинации исключает необходимость проверки бортовой сети на наличие в ней затворов и замыканий, из-за нереалистичного или низкого индикатора напряжения.
19	Код свидетельствует о необходимости проверки цепи, он исходит от устройства, контролирующего Положение коленвала неправильное.
21 , 22	Это означает, что блок управления автомобилем ВАЗ 2115 получает слишком низкий, или наоборот высокий сигнал, исходящий от устройства, управляющего дроссельной заслонкой. Для устранения неисправности необходимо будет убедиться в стабильной работе устройства и после этого провести диагностику. электропроводка.
23 , 25	Может означать наличие неисправности устройства контроля температуры всасываемого воздуха. Поскольку входящий сигнал неверен, необходимо будет проверить цепь и сам датчик.
24	Код может появиться, если датчик скорости перестанет подавать сигналы на бортовой компьютер.
27 , 28	Такие комбинации указывают на то, что поступил неверный сигнал на управление автомобилем от датчика CO. Проверка цепи на отсутствие замыканий или обрывов, если они не обнаружены — датчик заменят.
33 , 34	Код означает, что от датчика, который оборудован устройством, контролирующим массовый расход воздуха, поступают неверные сигналы.Такая ситуация может возникнуть либо в случае обрыва цепи, либо при поломке самого датчика, в этом случае его обязательно заменит.
35	Эта комбинация цифр свидетельствует об обнаруженной неисправности регулятора холостого хода. Для исправления ситуации замените датчик, эта процедура позволит вам возобновить нормальную работу устройства.
41	Выдача такого кода — результат неверного сигнала с датчика фазы.
42	Свидетельствует о появлении неисправности в электронном блоке управления зажиганием, в частности — в его проводке. Следует помнить, что зажигание само по себе может быть хорошим, но обязательно потребуется диагностика цепи.
43	Касается приема неверного сигнала с датчика детонации. Понадобится, опять же, проверка цепи на наличие обрыва и самого устройства — на исправность.
44 , 45	Свидетельство об обнаружении неисправности в системе впрыска, точнее, бортовым компьютером зафиксированных нарушений, заключающихся в слишком обогащенном или обедненном составе горючей смеси. В таких случаях можно наблюдать за движением двигателя, при уходе за передачей можно отметить маркировку, в редких случаях двигатель может лопнуть.
51 , 52	Коды, связанные с обнаружением ошибок в работе оперативной памяти или устройств ППЗ ..
53	Свидетельствует о прекращении поступления сигнала с SO — датчика.Потребуется убедиться в хорошей работе устройств.
54	Код может следить на корпусе тома, пропал ли сигнал, поступающий с датчика октан-корректора.
55	Код может свидетельствовать о том, что на автомобиле происходит отстаивание различных смесей. Знаки неисправности могут быть похожи на верхнюю, которая закодирована как 44 и 45 .
61	Сообщение о нарушении работы датчика кислорода. Для восстановления нормальной работы системы потребуется замена датчика на конкурирующий.

Контроллеры ошибок декодирования на видеостаблицах

Для диагностики автомобиля ВАЗ 2115 возможно возникновение указанных ниже комбинаций ошибок при работе контроллеров.

R0101 — R0103	Свидетельствует о возникновении неисправности датчика массового расхода воздуха. Сигнал к нему может иметь тяжелые показания или, наоборот, заниженный. При таком. случае потребуется произвести замену устройств.
R0112 — R0113.	Сообщает о том, что возник датчик взлома, срабатывающий за контрольную температуру входящего воздуха.Перед тем как проверить наличие контакта в точках проводки, которые были разомкнуты, возможно, сообщение бортового компьютера является предупреждением о том, что произошло короткое замыкание или обрыв проводки.
R0116. — R0118.	Коды могут появиться для датчика наличия неисправности, контролирующего температуру антифриза в системе. В первую очередь рекомендуется убедиться в целостности проводки, если она в порядке — потребуется произвести замену самодатчика.
P2138., P2122., P2123., Р0222., Р0223.	Отказ в работе приборов, контролирующих положение педалей. ускоритель. Р0201 — Р0204 Сообщение о том, что одна из форсунок работает из-за сбоев. Иногда показывает наличие обрывных цепей в системе или наличие KZ ..
Р0201 — Р0204	Сообщение о том, что одна из форсунок работает из-за сбоев. Иногда показывает наличие обрывных цепей в системе или наличие KZ ..
R0130 — R0134.	Такая комбинация может предупредить о нарушении работы датчика кислорода менеджера.Потребуется проверка цепей на наличие противопоставлений, если они не обнаружены — сохраняются подменные устройства.
R0136. — P0140.	сигнализирует о неисправной работе диагностического датчика, осуществляющего контроль за уровнем кислорода при впрыске системы. Ошибка может быть связана с наличием обрыва у цепей или некорректной работой самостоятельных устройств.
Р0217.	Кодовый сигнал о перегреве двигателя внутреннего сгорания. Неисправность может быть обнаружена в работе мотора, кроме того: слишком высокая температура охлаждающей жидкости в системе, использование некачественного моторного масла или охлаждающей жидкости выхлопных газов.
Р0326. — Р0328.	Обнаружение пробоя датчика детонации. Но этот же код может обозначать ситуацию, когда с его помощью на блоке офиса подаётся неверный сигнал.
Р0340. — P0343.	Код данных служил сигналом о неисправности датчика, контролирующего положение распределительного вала автомобиля. Ошибка может быть сигналом о том, что при работающем двигателе не происходит изменение сигнала с устройствами, а также о том, что на промежутке времени, когда происходит несколько оборотов коленвала на блоке управления, очень высокий или, наоборот, низкий, сигналы с распределением вала.
Р0351, Р0352., P2301, P2304.	Для справки эти комбинации указывают на отклонение в работе катушки зажигания. Точнее — о неверном сигнале, поступающем от них на бортовой компьютер. Эти же коды обозначают наличие противоположностей электропроводки или наличие в цепях KZ ..
Р0422.	Комбинация, расшифрованная как нейтрализатор неисправностей.
Р0691, Р0692.	Комбинация, информирующая об обнаружении поломки при охлаждении системы, а именно — выходе из здания первого релейного вентилятора.
Р0693, Р0694	Сигнал О. поломка второго реле вентилятора систем охлаждения. Неисправность нельзя игнорировать — если своевременно не поставить предохранитель, температура теплоносителя может повысить точку его закипания.
Р0485.	Сообщает о том, какой вентилятор охлаждения подавал неверные сигналы напряжения на БОО.
Р0560 — Р0563.	Сигнал о том, какое напряжение в сети, прописал БОО, у него слишком низкие или высокие показатели.
Р0627. — Р0629.	Такой код может расшифровать bico, он может означать, что с бензонасоса подать неверный сигнал, или же сообщить о неисправности реле, которое отвечает за работу бензонасоса. Нам нужно заметить, какое нарушение реле бензонасоса может привести к сбору, какой совершить работающий двигатель окажется невозможным.
P1602.	Ошибка встречается достаточно часто, это сертификат нарушения функционирования контроллера, установленный на системном ядре.

как при удалении памяти бортовой компьютер обнаружил неисправность (stephago)

Сообщения о том, что при обнаружении неисправности системой управления автомобилем ничего хорошего для владельца автомобиля не предвещает. Важнейшей задачей в такой момент может оказаться решение вопроса с доставкой авто на СТО. Естественно, можно воспользоваться телефоном и позвонить в авакуитатор. Учтите, стоимость таких услуг давно не справляется.

Ремонт электрики

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO.Для того чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в замке зажигания и одновременно удерживать кнопку сброса суточного пробега. Когда режим включен, то все стрелки должны доходить «до конца» и идти назад, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, нажимаем еще раз на нашу кнопку и видим коды ошибок.Для сброса ошибок нажмите кнопку и удерживайте некоторое время:

Цифра «0», появившаяся на экране, означает, что все ошибки сброшены. Еще раз повторяем всю процедуру с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибки полностью отсутствуют.
1 Неисправен микропроцессор.
4 означает, что повышение напряжения питания бортовой сети более 16 вольт.
8 Ошибка, наоборот, показывает пониженное напряжение, менее 8 вольт.
Могут появиться ошибки: 6, 10, 12, 14 — означают сразу несколько неисправностей, т.е. Суммарно, 6 (это 2 + 4) и т. Д.

Если честно, толку от Эти показания простейший диагностический прибор покажет гораздо больше и во всех деталях. Дополнительный бортовой компьютер Также отображает все основные ошибки, снимает показания со всех систем.

Видео самодиагностики панели приборов ВАЗ 2110 2112 2111:

Коды ошибок ВАЗ 2110 представлены в числовом обозначении на дисплее, и передаются с датчиков фаз на бортовой компьютер.Это удобно, но начинающий водитель понимает и не может разобраться, как пользоваться этим оборудованием. Но это необходимо знать и уметь, поскольку система благодаря встроенной функции самодиагностики поможет на ранних этапах выявить неисправность, а значит, есть возможность своевременно ее устранить.

[Скрыть]

Диагностика

Диагностировать состояние систем автомобиля можно двумя способами. Начнем с первого, не предусматривающего использования дополнительного оборудования.

Чтобы запустить функцию самодиагностики, нажмите кнопку, которая сбрасывает дневной пробег. Включите зажигание. Вы увидите, как стрелки на инструментах начнут перемещаться из одного положения в другое. Это значит, что диагностика ВАЗ 2110 запущена и по датчикам фаз на ЭБУ стала поступать информация. После завершения процесса RAM выдаст числа на табло, которое покажет, в каком состоянии находятся системы.

Автомобиль ВАЗ 2110.

Комбинации декодирования

Когда самодиагностика была завершена и цифра была выделена 0, это означает, что с автомобилем все в порядке, все в порядке и все системы работают должным образом:

• если 1 выделен, это указывает на то, что есть проблемы с микропроцессором или оперативная память выдает сбой;
• 4-высокое напряжение в сети, более 16 В;
• если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться цифра, равная количеству неисправностей.Если загорится 6, то это будет означать количество цифр 2 и 4. Если 14, то, скорее всего, неисправности три, а именно 2, 4 и 8.

SAMI простая диагностика, которая доступна водителю без применения дополнительного оборудования. Некоторые неисправности, конечно, поможет выявить, а также покажет состояние узлов и систем ВАЗ 2110 в целом. Но для конкретного определения всех неисправностей и расшифровки информации, поступающей с датчиков фаз, требуются дополнительные средства.Например, который предоставляет больше данных.

Кнопка сброса пробега диафрагмы

Диагностика с дополнительными средствами

Для диагностики автомобилей, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому оборудованию, не отличающемуся особой сложностью и высокой ценой, можно составить полное представление о состоянии автомобиля.

К СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.

Адаптер для автодиагностики На рынке появилось

устройств Bluetooth, позволяющих проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, где должно быть установлено специализированное программное обеспечение.

Это позволяет не только получать данные, но и представлять их в более наглядном виде.Этот метод позволяет водителю даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110) получить все данные о своей машине.

Но большинство водителей предпочитают диагностировать по сотке. Чтобы вы были в курсе данных, которые выдает бортовой компьютер через ОЗУ с фазовых датчиков, отображая частые ошибки.

Расшифровка комбинаций

Если есть проблемы с электрооборудованием, их следует немедленно устранять. Код ошибки 1602 не будет в порядке в этом вопросе.

Иногда ошибку 1602 можно просто сбросить и в дальнейшем она не появится. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

• на какое-то время была отключена аккумуляторная батарея;
• произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется все время, необходимо проверить всю сеть. Возможно, есть перерыв. При постоянном появлении кода ошибки 1602 можно попробовать почистить клеммы аккумулятора.Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все равно появляется? Проверить проверку цепи. Начать нужно с плюсовой клеммы аккумулятора. Начните с электрического оборудования и плавильной вставки.

ДПДЗ. Иногда случается, что причиной ошибки с кодом 1602 является аварийный сигнал, который может блокировать схему контроллера и влиять на показания датчиков фаз. В такой ситуации нужно обращаться с претензией в фирму, которая занималась

• малым расходом воздуха, зависящим от скорости вращения коленчатого вала;
• насколько открыта дроссельная заслонка;
• после появления проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

• проверить состояние воздушной заслонки;
• крепление колодок проводки к компьютеру;
• чек RHX;
• почистить дроссельную заслонку.

Другая возможная ошибка — 0300. Появляется 0300 в случаях, когда ОЗУ записывает частые проходы зажигания.

Если код ошибки 0300 постоянно, необходимо проверить следующие узлы:

• свеча зажигания;
• форсунки;
• система зажигания;
• повышенный или пониженный уровень сжатия может быть причиной кода 0300;
• также код 0300 может появиться при неисправности проводки.

Невозможно игнорировать появление ошибки 0300. В дальнейшем это может привести к выходу из строя других узлов.

Освоить диагностику автомобиля в частности ВАЗ 2110 несложно. Продлит срок службы благодаря своевременному выявлению неисправностей, устраняющих фазовые датчики.

За счет оснащения отечественных автомобилей. Рядом с компьютерами автовладельцам стало проще искать неисправности в работе автомобилей. Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок.Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты. Оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью.Комбинации поломок тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые починил блок управления самостоятельно:

1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
3. После поворота ключа нужно отпустить кнопку зажима. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
4. Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
5. После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбрасывать ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти.Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неполадок и поиска решения необходимо выполнить более подробную автодиагностику с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» Сообщает о проблеме в работе мотора

Как закинуть код повреждения:

1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
2. Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
3. Подождите около минуты, после чего терминал Akb необходимо поставить на место.
4. Закройте капот и выключите зажигание.
5. После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комната	Описание
1	Проблемы в работе микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае необходимо проверить аккумулятор и генератор.
12	Проблемы в диагностической цепи индикатора на панели приборов.
13	Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14	От регулятора температуры хладагента течет повышенный сигнал.
15	Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто высокого напряжения.
17	Пониженное напряжение в проводке.
19	Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21	Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22	Низкий сигнал подается с ДПДЗ.
23	Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24	Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с регулятора температуры приточного воздуха.
27,28	Неправильный сигнал от датчика CO.
33,34	Неисправности ДМРВ (датчик массового расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35	ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41	Неправильный импульс, поступающий от регулятора фазы.
42	Проблемы в соединительной проводке электронного зажигания.
43	От контроллера детонации подан неверный импульс.
44,45	Проблемы с составом горючей смеси. Он может быть истощен или преобразован.
49	Проверка потери вакуума.
51,52	Проблемы в функционировании ППЗУ либо ОЗУ.
53	Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54	Не поступает импульс от контроллера Octane Corrector.
55	При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61	Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Для того, чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

номер	Расшифровка
p0102, P0103.	Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
п0112, п0113.	112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118.	Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Проблемы в проводке или в самом датчике.
p0122, p0123.	ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131	Лямбда-зонд требует диагностики и замены.
p0135-P0138.	Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030	ЭБУ сообщает о проблемах в электрочастниках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
п0036.	P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302.	Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301	Проходные точки в цилиндрах силового агрегата зафиксированы. Надо проверить компрессию.
p0325.	Датчик детонации работает некорректно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336.	P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340.	Отказ датчика фазы.
p0341.	Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343.	Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346.	P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363.	P0363 — Выявлено возгорание воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422.	Отказ в работе нейтрализованного устройства.
р0443, Р0444, Р0445	Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480.	Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504.	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507	Не работает или некорректно работает датчик холостого хода. Его отказ может привести к грохоту холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607	Контроллер детонации работает с перебоями.
p1135.	Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060	Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
p2020	Необходимо проверить датчик положения заслонок впускного канала.
p1617.	Ошибка 1617 — Контроллер неравномерно дорог, повреждена проводка.
p1513.	Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602.	Устранены пропадания напряжения в электросети автомобиля.
р0560.	Неправильное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511	О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом по возможности прозвоните цепь.Сам датчик также может быть поврежден.
п1303.	P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
p1578.	Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621	Неисправность оперативного запоминающего устройства, в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650	Проблемы в цепи управления индикатором кода ошибки платы.
p2135	P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187.	Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью спецтехники

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

1. Перед проверкой рекомендуется осмотреть автомобиль.Проверить объемные запасы — моторное масло, тормозную жидкость, хладагент.
2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем, как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
3. После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
4. Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы не смогли описать, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
5. После расшифровки проблема выполнена.

Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что указывает машина, выдавая те или иные обозначения. Поэтому сегодня мы постараемся рассказать о кодах наиболее частых ошибок и отметим, что означает каждая из них.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько иной. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которого рассчитывается максимальное количество кодов ошибок бортового компьютера вашего автомобиля.

Самостоятельная диагностика своими руками позволит добиться определенного положительного результата. Но, увы, обнаружить все ошибки удается в крайне редких случаях.

Нюансы самодиагностики

Показания для самодиагностики и доступа к специализированной сотне будут разные, коды ошибок тоже отображаются по-разному. Поэтому рассмотрим сегодня два варианта.

Нет необходимости использовать бортовой компьютер для диагностики неисправностей в машине. Не все владельцы ВАЗ 2114 знают об этом способе, потому что мы о нем и расскажем.

Состоит в следующих действиях.

1. Сядьте на водительское сиденье и зажмите кнопку одометра.
2. Затем поверните ключ зажигания в первое положение.
3. Отпустить кнопку одометра. После этого стрелки начнут бегать.
4. Очистите кнопку еще раз и отсоедините. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
5. Трижды зажать, а затем отпустить кнопку. Так вы увидите коды, указывающие на любые ошибки в работе автомобиля.

Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двузначных обозначений, а не четырехзначных.

Теперь рассмотрим самые популярные ошибки, которые обнаруживаются при такой диагностике, и разберемся, что означает код. Даже без бортового компьютера по кодам одометра можно выявить неисправности на ВАЗ 2114.

Предлагаем ознакомиться с ними на столе.

Код	Описание
1	Проблемы в микропроцессоре
2	Неисправность в цепи датчика указателя уровня топлива в баке.
4	В электросети слишком высокое напряжение
8	Напряжение слишком низкое
13	Нет сигнала от датчика кислорода
14	Сигнал датчика температуры охлаждающей жидкости
15	Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16	В бортовой сети слишком высокое напряжение
17	Очень низкое напряжение в бортовой сети
19	От датчика положения коленвала неверный сигнал
24	Неисправен датчик скорости автомобиля
41	Датчик фазы подает неверные сигналы
51	Частицы обнаружены при работе постоянного запоминающего устройства
52	Обнаружены пылинки в работе оперативного запоминающего устройства
53	SO-потенциометр не работает
61	Не работает лямбда-зонд

Важно учитывать тот факт, что ошибки могут развиваться.Например, если у вашего автомобиля есть неисправности, показывающие коды 4 и 1, одометр устройства покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы их вручную не сбросите. Для этого отключите клеммы от АКБ, удерживая зажигание, подождите несколько секунд и подключите обратно. Не забудьте сделать это, особенности, если собираетесь на диагностику за сотню. Они найдут эти ошибки и устранят их, хотя на самом деле вы уже делали это раньше.Платить лишние деньги? Нет, не стоит.

Боковые компьютерные коды и их значение

А теперь поговорим об общих кодах ошибок, которые можно выявить при диагностике бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая тоже иногда способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Учить каждую ошибку невероятно долго.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

.

Коды	Описание проблемы
0102, 0103	Неправильный уровень сигнала датчика расхода воздуха.
0112, 0113	Входной сигнал датчика температуры воздуха на впуске. Требует замены
0115-0118	Неправильный сигнал датчика температуры охлаждающей жидкости.Требует замены
0122, 0123	Помехи или неверный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131	Не работает датчик кислорода
0135 — 0138	Не работает прибор на подогрев кислородного датчика. Требуется замена
0030	Отключения фиксируются в работе или обрыве в цепи управления подогревателем кислородного датчика к нейтрализатору.
0201 — 0204	В цепях управления форсунками обнаружено
0300	Обнаружены случайные или постоянные проходы возгорания. Машина не может сразу запуститься
0301 — 0304	В цилиндрах двигателя обнаружен проход зажигания
0325	Файлы в цепи детонационного устройства
0327, 0328	Неисправен датчик детонации.Требует замены
0335, 0336	Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется на замену
0342, 0343	Появилась система фазового датчика. Аппарат требует замены
0422	Неисправен нейтрализатор
0443-0445	Клапан продувки адсорбера не работает. Требуется замена устройства
0480	Не работает охлаждающий вентилятор.Требуется замена устройства
0500, 0501, 0503, 0504	Сказочный датчик скорости вышел из строя. Аппарат заменен
0505 — 0507	Регулятор холостого хода работает с отказами, влияющими на количество оборотов (ниже или выше). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563	Возникли перебои в подаче сетевого напряжения. Нужна более тщательная диагностика, которая определит точные участки, необходимые для замены цепи.
0607	Канал детонации не работает
1115	Цепь подогрева кислородного датчика работает с перебоями
1135	В цепи подогрева был выбран датчик кислорода, возможно, произошло короткое замыкание. Датчик заменен
1171, 1172	Уровень газа потенциометра не соответствует норме
1500	Обрыв в цепи управления устройством АЗС
1509	Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514	Бортовой компьютер зафиксировал поломку цепи неработающего устройства.
1541	Произошла поломка цепи управления реле АЗС
1570	Система противоскольжения получила обрыв цепи
1600	В бортовой компьютер не попадают данные о системе предотвращения проезда
1602	Это один из наиболее часто встречающихся кодов при диагностике неисправности БК.Означает отсутствие напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617	Датчик пробоя обнаружения неровностей дорожного полотна
1612	Обнаружена неисправность разряда электронного блока Офис
1620	Неисправность в работе постоянной памяти
1621	Поломка оперативного запоминающего устройства.
1689	В том случае, если эта комбинация цифр появилась при диагностике, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338	Ошибки в работе элемента контроля положения коленчатого вала или обрыв цепи.
0481	Сломался второй вентилятор системы охлаждения. Аппарат требует замены
0615–0617	В цепи реле стартера обнаружены обрывы или короткое замыкание
1141	Обогреватель первый после нейтрализатора кислородного датчика
230	Реле топливного насоса вышло из строя и ремонту не подлежит.Скоро потребуется замена устройства.
263, 266, 269, 272	Эти коды обозначают поломку драйвером первой, второй, третьей или четвертой форсунок — нужно заменить элементы.
640	Эта комбинация свидетельствует о поломке в цепи лампы Checkengine

Рассмотрим коды ошибок ВАЗ 2110. Диагностика самого ВАЗа ?!

Чтобы узнать коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами.Необходимо уметь расшифровывать выданные индикаторы. Диагностику автомобиля можно проводить как на СТО, так и дома, имея соответствующее оборудование. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может выдавать ошибки в системах индикации.

Более тщательный анализ неисправностей, не посещая сотку, позволяет провести съемный контроллер. Необходимость проверить автомобиль возникает, когда индикатор Check загорает.

Расшифровка стандартных кодов

Коды ошибок ВАЗ 2110 и 2112 (8) 16 клапанов, которые выпускают ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Их расшифровка выглядит так:

• 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
• 0031 — извещение о замыкании электрочашей на массу в том же узле;
• 0032, 0036, 0037, 0038 — Цепи управления между нейтрализатором и датчиком подогревателя кислорода;
• 0102, 0118, 0122, 0123 — Неисправности в цепи индикатора температуры хладагента, связанные с повышенным, пониженным сигналом, проблемами с дроссельной заслонкой;
• 0130, 0131, 0132 — 0133, 0134, 0136 — Проблемы в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
• 0137, 0138, 0140, 0141 — указывают на нарушение работы кислородного датчика на участке цепи, расположенном после нейтрализатора.
Коды ошибок системы впрыска

имеют следующую расшифровку (перед каждым значением стоит буква «П»):

• 0171, 0172 — Перегрузка или недостаточная подача топлива;
• 0201, 0202, 0203, 0204 — Обрыв цепи управления на одной из форсунок;
• 0217 — Превышение температурного режима силового агрегата;
• 0230 — проблемы с реле топливного насоса;
• 0261, 0262, 0263,0264,0265,0266,0267,0268,0272 — Неисправности, связанные с драйверами и форсунками короткого замыкания.

При появлении сигналов о неисправностях в системе зажигания отображаются следующие коды:

• 0300, 0301, 0302, 0303, 0304 — Сигнал о неисправностях, вызванных;
• 0326, 0327, 0328 — нарушения в работе цепочки, связанные с нарушением подачи сигнала или его отсутствием;
• 0335, 0336, 0337, 0338, — свидетельствует о сбоях в работе цепи коленвала или распределения вала;
• 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фазы;
• 0351, 0352, 0353, 0354 — Проблемы с управлением катушкой зажигания;
• 0363 — сигнализирует нарушение подачи топлива или зажигания;
• 0422 — максимальный заниженный показатель нейтрализатора;
• 0441 — нарушение выхода воздуха и паров бензина через адсорбер;
• 0444, 0445 — Клапан обрыва адсорбирующего элемента;
• 0480, 0481 — Неисправность вентилятора.

Прочие неисправности

Автомобильная диагностика позволяет расшифровывать коды неисправностей в различных узлах реле управления, датчиков рельефа дороги, насыщения топливных смесей и некоторых других индикаторов. Обозначение имеет следующую нумерацию после «П»:

• 0500, 0501, 0506, 0511 — неполадки датчика скорости и оборотов холостого хода;
• 0560, 0562, 0563 — отличается впускной сетью;
• 0615, 0616, 0617 — Проблемы с дополнительным реле стартера;
• 0627, 0628, 0629 — Сигнал неисправности реле АЗС;
• 0645, 0646, 0647 — Отображение муфты компрессора;
• 0685, 0686, 0687 — Цепь на главной цепи реле;
• 0691, 0692 — Неисправность элемента;
• 1123, 1124, 1127, 1128 — отсутствие прилипания смеси в режиме холостого хода;
• 1301, 1302, 1303, 1304 — Критический пропуск зажигания в цилиндрах;
• 1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
• 1513, 1514 — обрыв в цепи регулятора холостого хода;
• 1602, 1606, 1616, 1617 — Нарушение показаний датчика неровности дороги;
• 2301, 2303, 2305, 2307 — Схема на плате катушек зажигания цилиндров.

Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[Скрыть]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электромобиле.Следует понимать, что проверка автомобиля своими руками и сотней может дать разные результаты. Специальное оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

1. Сесть в машину на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса имеющегося суточного пробега. о комбинациях инструментов.
2. Поверните ключ замка в положение подключения зажигания.
3. Отпустите ключ, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на жидкокристаллических экранах и проверка прибора (стрелки пройдут всю шкалу с обоих концов).
4. Повторно нажмите кнопку и отпустите. Второе нажатие отображает под спидометром версию комбинированного ПО устройства (надпись типа Uer x.ИКС).
5. Это еще одно нажатие на клавишу, после чего на экране отобразится ошибка.

Комбинация приборов ВАЗ 2115, ключ находится с правой стороны спидометра

Водитель может произвести самодиагностику на электромеханическом пульте и блоке управления «Январь-4» в следующей последовательности:

1. Выключите зажигание.
2. Откройте крышку диагностического разъема, расположенного на центральной консоли.
3. Соединить контакт с минусовой клеммой аккумуляторной батареи (с корпусом).Для этого контакт A, подключенный к двигателю двигателя.
4. Включить зажигание. Лампа «Check Engine» мигает, выдаст код 12, что означает запуск диагностики. Подача световых сигналов следующая — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется трехкратно. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампа Check Engine будет мигать, показывая ошибки в памяти.Каждый код повторяется трижды. Если памяти ошибок нет, передача кода 12 будет продолжена.

Для считывания ошибок контроллера используется специальный адаптер K-Line, который через разъем подключается к диагностическому разъему. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). Адаптер имеет шнурок с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена ​​специальная программа для чтения и сброса ошибок (OpendiagFree версии 1.4 или 1.6).

Процедура считывания ошибок достаточно проста, необходимо:

1. Проверить уровень технологических жидкостей.
2. Открыть крышку разъема и включить зажигание.
3. Подключите адаптер или сканер к диагностическому разъему.
4. Запуск программного обеспечения на портативном компьютере.
5. Просмотрите существующие ошибки в диалоговом окне программы.
6. Расшифровать коды с помощью программного интерфейса или таблицы расшифровки.
7. Устранить причины неисправностей и провести повторную диагностику.

Значение и коды расшифровки

При самодиагностике ВАЗ 2115 с форсункой на щитке приборов Будут показаны только цифры или мигания, что зашифровывает ошибку. При чтении задач о проблемах с электромеханической комбинацией приборов необходимо записать количество вспышек и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно заменой вышедших из строя датчиков.

Коды самодиагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две суммируемые ошибки.Например, 9 показывает наличие двух неисправностей — под номером 1 и 8.

Комбинация цифр	Расшифровка
1	Проблема в работе ЭБУ
2	Неверные данные с датчика уровня топлива
4 или 8.	Проблемы с питанием сети
12	Неисправность цепи неисправности лампы на комбинации приборов
13	Нет сигнала от лямбда-зонда
14 или 15.	Неверные данные от датчика температуры
16 или 17	Проблемы с питанием сети, необходимо проверить наличие замыканий
19	Ошибка датчика положения вала двигателя
21 или 22	Ошибка датчика дроссельной заслонки
23 или 25.	Неправильная работа датчика температуры воздуха на входе
24	Неисправен датчик скорости
27 или 28	Нет сигнала от лямбда-зонда
33 или 34	Нет данных по расходу воздуха
35	Неисправен датчик контроля холостого хода
42	Проблема с цепью управления зажиганием
43	Отказ датчика детонации
44 или 45.	Нарушение смеси
51 или 52.	Ошибки памяти ECU
53	Ошибка датчика настройки CO (устанавливается на машинах без нейтрализатора)
54	Датчик октан-корректора (устанавливается на машинах без нейтрализатора)
55	Нарушение смеси
61	Лямбда-зонд

Пример появления ошибки 14 на панели

Таблица расшифровки кодов вспышек, вычисленных при диагностике.

Код ошибки	Комбинация вспышек	Расшифровка
12	Длинная пауза-две короткие	Цепь диагностики неисправностей
14	Долгая пауза-четыре коротких	Неисправность датчика температуры двигателя
15	Длинная пауза-пять коротких	Аналогично
16	Длинная пауза-шесть коротких	Сеть ненормально высокого напряжения
17	Длинная пауза-семь коротких	Чрезвычайно низкое сетевое напряжение
19	Длинная пауза-девятка короткая	Отказ датчика положения коленвала
21	Две длинные паузы-одна короткая	Неверные данные с датчика положения дроссельной заслонки
22	Две длинные паузы-две короткие	Аналогично
24	Две длинные паузы-четыре коротких	Проблема скорости движения
27	Два длинных паузы, семь коротких	Лямбда-зонд
28	Две длинные паузы-восемь коротких	Аналогично
33	Три длинных паузы-три коротких	Необходимо проверить расходомер воздуха
34	Три длинных паузы-четыре коротких	Аналогично
35	Три длинные паузы-пять коротких	Холостой ход вне поля допуска
43	Четыре длинные паузы-три коротких	Нет сигнала от датчика детонации
51	Пять длинных пауз — одна короткая
52	Пять длинных пауз-две коротких	Ошибка в контроллере
53	Пять длинных пауз — три коротких	Ошибка запоминающего устройства в блоке
61	Шесть длинных пауз — одна короткая	Отсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

На видео с канала гараж показывает диагностику на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее частые ошибки контроллеров указаны в таблице.

Номер ошибки в программе	Расшифровка
П 0030-0038, 0141	Неисправность системы подогрева лямбда-зондов
R 0102 и 0103	Неверный сигнал от датчика подачи воздуха
R 0112 и 0113	Ошибка данных датчика температуры воздуха
R 0115-0118 и 0217	Проблемы с определением температуры двигателя или перегрев
R 2122 и 2123, 0222 и 0223, а также 2138	Неверный сигнал с педали газа и датчика положения дроссельной заслонки
Р 0171-0172.	Неверные параметры смеси
P 0201-0204	Неисправность форсунки (для каждого цилиндра свой код)
П 0261-0272.	Проблемы управления форсункой
R 0130-0134	Проблемы с функционированием лямбда-зонда к нейтрализатору
R 0136-0140	Проблемы с функционированием лямбда-зонда после нейтрализатора
P 0300	Многократное зажигание
П 0301-0304	Пропуск зажигания по цилиндрам
Р 0326-0328.	Отказ датчика детонации
R 0351-0352, 2301 и 2304	Управление катушками зажигания
П 0422.	Отказ нейтрализатора
П 0691-0692 и 0693-0694	Отказ первого и второго реле вентилятора системы охлаждения
P 0560-0563	Проблемы с питанием
П 0627-0629	Укажите на некорректную работу цепи управления АЗС
П 1602.	Неисправность в контроллере контроллеры контроллеров

Сброс ошибок

После самодиагностики, выяснения причины проблемы и исправления поломки ошибки можно сбросить.

Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. Цифра 0 включит экран — ошибка сброшена. При этом данные о неисправности хранятся в памяти блока и должны быть удалены.Если уйти, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики электросистемы. Процедура удаления ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

Для сброса ошибки необходимо сделать следующее:

1. Включить зажигание.
2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Помахав примерно минуту, подсоединяем провод обратно и закрываем капот.
3. Отключить зажигание.
4. Включить повторное зажигание и запустить двигатель. Значок Check Engine может на короткое время загореться и погаснуть.

Если символ продолжает гореть, значит в машине постоянная проблема с каким-то датчиком или проводкой. Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и выбросьте существующие ошибки с помощью компьютерной диагностической компьютерной программы.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы АКБ от бортовой сети на 10 секунд. Зажигание следует выключить.

Следующие иностранные производители автомобилей Концерн АвтоВАЗ внедряет передовые технологии в свои автомобили. Одним из таких примеров является бортовой компьютер, предназначенный для выявления неисправности в машине с помощью цифрового кода. Предлагаем вам узнать, как диагностируется на ВАЗ 2115 — коды ошибок также будут расшифрованы в этой статье.

[Скрыть]

Диагностика автомобилей

Конечно, выявить неисправность в работе автомобиля без диагностики невозможно. Осуществить это можно с помощью специального оборудования, которое есть на каждой специализированной СТО. Но также проверить машину на наличие неисправностей самостоятельно. Обратите внимание: при автоматическом самопроверке коды ошибок не будут такими, как если бы они были диагностированы на оборудовании.

Итак, как самостоятельно сделать диагностику, такой вопрос приходил к каждому владельцу данных моделей машин.Сейчас мы расскажем о нем подробнее. Но диагностировать машину — это половина дела, ведь проблемные сочетания неисправностей тоже нужно расшифровывать.

1. Найдите кнопку одометра на панели приборов. Тебе нужно подержать его.
2. Затем поверните ключ в замке зажигания в положение 1.
3. После этого нужно отпустить кнопку одометра.
4. При отпускании кнопки стрелки на панели приборов выскочат.
5. Еще раз зажимаем и отпускаем кнопку одометра.На спидометре появятся цифры, обозначающие версию прошивки бортового компьютера.
6. Наконец, в третий раз зажмите и отпустите кнопку одометра, и вы увидите комбинацию неисправностей. В случае самопроверки коды ошибок будут представлены в виде двух цифр, в отличие от диагностики на оборудовании, где неисправности представлены в виде четырех цифр.

Расшифровка кодов

Как уже было сказано выше, без расшифровки кодов ошибок диагностика ТС бессмысленна.Поэтому на расшифровку комбинаций тоже стоит обратить внимание. Тем более, если вы не хотите платить за эти немалые деньги специалистам на сотню. Итак, начнем с комбинаций, которые появляются при самодиагностике машины.

Коды самодиагностики

Комбинация	Расшифровка поломки
1	Код 1 Указывает на сбой в работе микропроцессора. Иногда ошибка исправляется перепрошивкой устройства.
2	Бортовой компьютер сообщает о некорректной работе датчика уровня бензина в топливном баке. Есть проблемы с электропроводкой.
4,8	Слишком высокое или слишком низкое напряжение в сети автомобиля.
12	Некорректная работа диагностической цепи контрольной лампы.
13	На бортовом компьютере пропал сигнал с прибора контроля уровня кислорода.
14,15	В блок управления поступает неверный сигнал с датчика температуры антифриза в системе охлаждения. В частности, сигнал может быть слишком низким или завышенным.
16,17	Комбинация данных при проверке автомобиля на наличие ошибок означает неправильное напряжение бортовой сети. Необходимо тщательно проверить сеть на предмет замыканий и обрывов, так как величина напряжения слишком велика или очень низкая.
19	На бортовой компьютер ВАЗ 2115 поступает неверный сигнал с устройства контроля положения коленвала.Проверить цепь.
21,22	На блок управления ВАЗ 2115 поступает очень низкий или высокий сигнал с устройства контроля положения дроссельной заслонки. Для устранения неисправности необходимо непосредственно проверить работоспособность устройства, а также провести модерацию проводки.
23,25	Устройство для контроля температуры всасываемого воздуха. От этого датчика на блок управления поступает неверный сигнал. Проверьте цепь, а также датчик напрямую.
24	На бортовом компьютере пропал сигнал с датчика скорости автомобиля ВАЗ 2115.
27,28	Данные комбинации ошибок указывают на неправильный сигнал от датчика CO на блоке автоматического управления. Рекомендуется проверить цепь на предмет обрывов и перекрытий или заменить датчик.
33,34	Устройство для регулирования массового расхода воздуха. Данные об ошибках указывают на неверный сигнал с датчика, в результате чего его следует заменить.Также есть вероятность обрыва цепи, поэтому есть смысл проверить и разводку.
35	Обнаружена неисправность в работе регулятора холостого хода. Для восстановления правильной работы устройства следует заменить датчик.
41	Некорректный сигнал с датчика фазы поступает в блок управления.
42	Эта комбинация указывает на неисправность в проводке управления электронным зажиганием.Видимо с зажиганием все в порядке, но цепь диагностирована.
43	Блок управления поймал неверный сигнал с датчика детонации. Следует проверить устройство или провести диагностику цепи на предмет обрывов.
44,45	В системе впрыска бортовой компьютер зафиксировал обедненную или обогащенную горючую смесь. В этом случае: двигатель автомобиля может работать рысью; , при движении, в частности, при переключении передач автомобиль может двигаться рывками; Движок периодически может красться (в редких случаях).
51,52	Данные по поиску и устранению неисправностей указывают на ошибки, обнаруженные в устройствах PPZ или RAM.
53	На блоке управления ВАЗ 2115 пропал сигнал с CO-датчика. Следует проверить работоспособность устройства.
54	Сигнал датчика «Окан-корректор».
55	Эта комбинация сообщает о том, что при движении автомобиля, в частности — при высокой нагрузке на Мотор ВАЗ 2115, в систему впрыска накладывается горючая смесь.При этом признаки поломки могут быть такими же, как и в случае с кодами 44 и 45.
61	Сломался кислородный датчик. Для восстановления работы системы следует заменить датчик.

Ошибки контроллеров

Комбинация	Расшифровка
R0101-R0103	Означают эти комбинации. В частности, сигнал может быть повышенным или низким. Устройство необходимо заменить.
R0112-R0113.	Сообщается о выходе из строя датчика температуры воздуха на впуске. Необходимо проверить проводку, особенно в местах ремонта проводов. Судя по всему, бортовой компьютер пытается сообщить вам о возникновении короткого замыкания или обрыва.
R0116-R0118.	Эти коды ошибок указывают на неисправность датчика температуры антифриза в системе. Как правило, в таких случаях лучше для начала проверить проводку, а если с цепью все в порядке, желательно заменить датчик напрямую.
P2138, p2122, p2123, Р0222, Р0223	Эти коды ошибок указывают на некорректную работу регулятора положения педали акселератора.
Р0201-Р0204	При появлении таких комбинаций бортовой компьютер пытается сообщить автовладельцу о некорректной работе одной из форсунок. В частности, в системе может быть зафиксировано обрыв цепи или короткое замыкание.
R0130 — R0134.	Одна из этих комбинаций цифр может означать сбой в работе контрольного датчика кислорода.Для восстановления датчика проверьте цепь на предмет обрывов и коротких замыканий или стоит заменить прибор.
R0136-R0140	Ошибка данных означает некорректную работу диагностического датчика кислорода в системе впрыска. Как и в предыдущем случае, ошибки могут означать некорректную работу устройства или неисправность электропроводки.
Р0217	Указывает на перегрев двигателя внутреннего сгорания. В этом случае неисправности могут быть скрыты как в самом двигателе, так и в: перегреве охлаждающей жидкости в системе; Моторное масло низкого качества или жидкость, отработавшая свой срок службы.
Р0326-Р0328.	Бортовой компьютер ВАЗ 2115 сообщает автовладельцу о поломке датчика детонации. В частности, такие комбинации могут указывать не только на выход датчика, но и на поступающий от него неверный сигнал на блок управления.
Р0340-Р0343.	Такие комбинации говорят о поломке датчика контроля положения распредвала ВАЗ 2115. В частности, ошибки могут означать: , сигнал с устройства не меняется при работе ДВС; В пределах нескольких оборотов коленчатого вала сигнал от распределительного вала на блоке управления становится слишком низким или очень высоким.
Р0351, Р0352, Р2301, Р2304	Данные комбинаций означают некорректную работу катушек зажигания, а именно о неверном сигнале, поступающем в бортовой компьютер. Также эти сочетания могут указывать на обрыв в электропроводке или короткое замыкание, зафиксированное в цепи.
Р0422.	Произошла поломка устройства нейтрализатора.
Р0691, Р0692.	Произошла поломка реле первого вентилятора системы охлаждения.
Р0693, Р0694.	Бортовой компьютер зафиксировал поломку второго реле вентилятора системы охлаждения. При несвоевременной замене предохранителя возможно закипание теплоносителя.
Р0485	Управляющее напряжение от вентилятора охлаждения поступает на блок управления.
Р0560-Р0563.	Блок управления зарегистрировал слишком низкое или высокое напряжение самолета.
Р0627-Р0629.	Данные комбинаций могут свидетельствовать как о неверном сигнале с ТНВД, так и о поломке реле, отвечающего за работу агрегата. Стоит отметить, что при выходе из строя предохранителя работа автомобиля будет невозможна, так как ни один из них не запустит двигатель.
P1602.	1602 — это распространенная ВАЗовская ошибка. Зарегистрированы неисправности в работе контроллера системы управления ДВС.

Сбросить ошибки

Если вы обнаружили и устранили неисправность, то ее нужно стереть со стороны бортового компьютера.Для этого повторите следующие действия:

• Завести двигатель и выключить зажигание.
• Отсоединить клеммы от АКБ.
• Подождите несколько секунд и снова подключите клеммы к аккумулятору.

Видео «Сброс ошибки мотора ВАЗ»

В этом видео описан процесс сброса комбинации ошибок для автомобилей ВАЗ десятого семейства.

За счет оснащения отечественных автомобилей. Рядом с компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие могут возникнуть ошибки ВАЗ 2114 и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов нанесенных компьютерных ошибок на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования до сотни может дать разные результаты.Оборудование, доступное у профессионалов, позволит более точно обнаруживать неисправности, чем диагностировать проблемы с приборной панелью. Комбинации поломок тоже будут разными. Тем не менее, самодиагностика восьмигранной «четверки» — дело полезное.

Как посмотреть и узнать о поломках, которые починил блок управления самостоятельно:

1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
3. После поворота ключа нужно отпустить кнопку зажима. Это приведет к быстрому перемещению стрелка по спидометру, тахометру и другим датчикам.
4. Затем нужно еще раз нажать кнопку одометра и отпустить. На приборке появится версия прошивки.
5. После третьего нажатия на кнопку одометра начнут загораться коды ошибок ВАЗ 2114.

Как самостоятельно сбрасывать ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели.Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей Рассмотрим ниже, а сейчас мы расскажем, как удалить код из памяти. Чтобы снять приборку после тестирования, при проявлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажимается кнопка сброса суточного пробега, это уберет неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неполадок и поиска решения необходимо провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает сбой в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как закинуть код повреждения:

1. Сначала включите зажигание, двигатель авто запускать не нужно.
2. Затем откройте капот. Теплым ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
3. Подождите около минуты, после чего терминал Akb необходимо поставить на место.
4. Закройте капот и выключите зажигание.
5. После этого снова включите и загрузите мотор автомобиля. Если чек остался, то он должен выйти через какое-то время. Если данная инструкция не сработала и способ удаления не помог, то необходимо поискать причину проблемы и устранить ее.

Значение и коды ошибок расшифровки

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UER, дающей самодиагностику (автор видео — Иван Васильевич).

комната	Описание
1	Проблемы в работе микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала проблемы в работе электропроводки регулятора уровня горючего.Возможен слишком высокий или низкий уровень сигнала, исходящего от датчика. Необходимо протестировать контроллер и вызвать проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
12	Проблемы в диагностической цепи индикатора на панели приборов.
13	Блок управления не может определить сигнал, поступающий от кислородного контроллера.
14	От регулятора температуры хладагента течет повышенный сигнал.
15	Проблема в работе Дж (а) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто высокого напряжения.
17	Пониженное напряжение в проводке.
19	Исправлены проблемы в работе ДПКВ ().На блок управления подается неверный сигнал.
21	Проблемы в работе контроллера DPDP (датчик положения дроссельной заслонки). Возможна выручка в работе дроссельной заслонки. Проверить цепь подключения и датчик.
22	Низкий сигнал подается с ДПДЗ.
23	Регулятор температуры всасываемого воздуха дает повышенный сигнал.
24	Возникли проблемы в работе регулятора скорости.Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с регулятора температуры приточного воздуха.
27,28	Неправильный сигнал от датчика CO.
33,34	Неисправности ДХРВ (датчик расхода воздуха). Проверить схему подключения расходомера и ее работоспособность.
35	ЭБУ определил отклонение значений холостого хода.Возможна неисправность датчика.
41	Неправильный импульс, поступающий от регулятора фазы.
42	Проблемы в соединительной проводке электронного зажигания.
43	От контроллера детонации подан неверный импульс.
44,45	Проблемы с горючей смесью. Он может быть истощен или преобразован.
49	Проверка потери вакуума.
51,52	Проблемы в функционировании ППЗУ либо ОЗУ.
53	Нет регулятора импульса CO. Обрыв цепи крана или датчика.
54	Не поступает импульс от контроллера Octane Corrector.
55	При пониженной нагрузке на агрегат ЭБУ исправляет истощение.
61	Проблемы в кислородном контроллере.

Эти коды можно свернуть, если у вас цифра 6, она может обозначать ошибки 2 и 4 или цифрой 9 — ошибки 1 и 8.

Для того, чтобы диагностика сразу подсчитывала и расшифровывала проблемы, желательно скачать и всегда иметь при себе распечатку для описания. При диагностике ЭБУ коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как они должны расшифровываться. После удаления нужно сбросить ошибки (видео удаляется и публикуется каналом КВ Автосервис).

номер	Расшифровка
p0102, P0103.	Контроллером ДМРВ подается неверный импульс. Это значит, что нужно проверить проводку.
п0112, п0113.	112 либо 113 — требуется замена датчика температуры поступающего воздуха.
p0115-P0118.	Ошибки от 0115 до 0118 — контроллер антифриза подает неверный импульс. Проблемы в проводке или в самом датчике.
p0122, p0123.	ДПДЗ. От регулятора подается неверный сигнал. В случае повреждения проводки возможны помехи.
p0130, P0131	Лямбда-зонд требует диагностики и замены.
p0135-P0138.	Ошибка 0135 и выше — Необходима замена регулятора нагрева лямбда-зонда.
p0030	ЭБУ сообщает о проблемах в электрочастниках на участке от нагревателя лямбда-зонда до нейтрализатора.В случае ошибки R0030 необходимо проверить электрическую панель и сами датчики.
п0036.	P0036 — Записано перерезание проводки отопительного прибора ДК-2.
p0300, P0302.	Когда КОДЫ 300 и 302, ЭБУ сообщает о пропуске зажигания.
p0301	Проходные точки в цилиндрах силового агрегата зафиксированы. Надо проверить компрессию.
p0325.	Датчик детонации работает некорректно.В частности, речь идет о лазании по проводке подключения.
p0335, P0336.	P0036 Ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, датчик меняется.
p0340.	Отказ датчика фазы.
p0341.	Ошибка ВАЗ 2114 0341 означает сбои в работе регулятора фаз газораспределения.
p0342, P0343.	Проблемы в работе фазорегулятора. При такой ошибке двигатель детонационный. Скорее всего, проблему решит только замена.
р0346.	P0346 Ошибка ВАЗа — тоже проблемы фазорегулятора.
р0363.	P0363 — Выявлено возгорание воспламенения горючей смеси. В отказывающихся работать цилиндрах отключается подача топлива.
р0422.	Отказ в работе нейтрализованного устройства.
р0443, Р0444, Р0445	Проблемы 0443, P0444 и 0445 — регулятор адсорбера, продувка не проводится.
р0480.	Произошла поломка устройства охлаждения двигателя. Возможен перегрев агрегата при незамедлительной замене. Перед заменой нужно проверить контакты к проводке.
p0501-Р0504.	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — Регулятор скорости отказывается работать. Требуется замена устройства.
р0505, Р0506, Р0507	Не работает или некорректно работает датчик холостого хода. Его отказ может привести к плаванию холостого хода. Можно возить двигатель. Сам контроллер протестирован и прозвана проводка.
р0607	Контроллер детонации работает с перебоями.
p1135	Ошибка 1135 ВАЗ 2114 — Необходимо проверить кислородный контроллер.
p6060	Поломка процессора.Если после сброса кода неисправность осталась, значит контроллер нужен.
п2020.	Необходимо проверить датчик положения заслонок впускного канала.
p1617.	Ошибка 1617 — неровная дорога контролера, повреждение проводки.
p1513.	Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрощиток и проверить контакты.
с1602.	Устранены пропадания напряжения в электросети автомобиля.
р0560.	Неправильное напряжение в бортовой сети. Этот параметр может быть переоценен или недооценен. Тестированию подлежит аккумулятор, а также генераторный узел.
p1514, P0511	О появлении данных ошибок сообщает проблема обрыва или короткого замыкания в проводке RCX (регулятора холостого хода). Сначала сделайте диагностику контактов датчика, а потом по возможности прозвоните цепь.Сам датчик также может быть поврежден.
п1303.	P1303 — сообщается о выявленных колебаниях возгорания от топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно быстрее, поскольку она может быть критичной для нейтрализатора.
p1578.	Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр нулевой адаптации вне допустимого значения». Есть несколько вариантов решения проблемы.В первую очередь необходимо прочистить дроссельную заслонку. Если не помогло, проводится адаптация дроссельной заслонки. Для этого нужно активировать зажигание, после чего через 40 секунд запустить двигатель. Как вариант, вы можете проверить и сжать контактные клеммы на дроссельной заслонке.
p1621	Неисправность оперативного запоминающего устройства, в блоке управления памятью с памятью. Требуется подробное компьютерное тестирование.
р0650	Проблемы в цепи управления индикатором кода ошибки платы.
p2135	P2135 — устранение неисправностей в работе дроссельного узла. Если замена датчика и чистка демпфера не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
п2187.	Засохшая смесь в цилиндрах двигателя. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью спецтехники

4.Программа запуска для тестирования

Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ тестирования.

Диагностика проводится следующим образом:

1. Перед началом проверки рекомендуется осмотреть автомобиль.Проверить объем поставки — моторное масло, тормозная жидкость, хладагент.
2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то еще лучше. Но поскольку найти сканер не так-то просто, а его покупка недоступна, можно использовать ноутбук. Перед тем, как начать тестирование, нужно включить зажигание. Пускать силовой агрегат не нужно.
3. После подключения запускается утилита для тестирования. Программный интерфейс может быть разным.При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
4. Тест запущен. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье. Все коды мы не смогли описать, но расшифровали те, которые встречаются чаще всего. Обычно, когда вы загружаете программу на свой компьютер, пользователям предоставляется отдельный файл с описанием неисправности.
5. После расшифровки проблема выполнена.

С таким сталкивался практически каждый 16-клапанный владелец ВАЗ-2112. Они указывают на неисправности в работе двигателя и других важных узлов. Первый признак возникновения неисправностей — это появление на приборной панели индикатора «Check Engine» . Но не все автомобилисты знают, что это значит. Поэтому нужно подключиться к компьютеру и установить, какие ошибки и неисправности в работе системы.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень, сигнал датчика температуры охлаждающей жидкости
0118 Высокий уровень, сигнал датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Сигнал датчика высокого положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Цепь на земле датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 слишком бедная смесь
0172 слишком богатая смесь
0201 Разрыв цепи управления форсунками 1
0202 Разрыв цепи управления форсунками 2
0203 Разрыв цепи управления форсунками 3
0204 Разрыв цепи управления форсунками 4
0261 Цепь на массу цепи сопла 1
0264 замыкание на массу цепи 2900 28 0267 Цепь на массу цепи форсунки 3
0270 Цепь на массу цепи форсунки 4
0262 Цепь на + 12V Цепи форсунок 1
0265 Цепь на + 12V Цепи форсунок 2
0268 Цепь на + 12V Цепи форсунок 3
0271 Цепь на +12 В цепи форсунок 4
0300 Много проходов зажигания
0301 пропуски зажигания в 1 цилиндре
0302 пропуски зажигания в 2 цилиндрах
0303 пропуски зажигания в 3 цилиндрах
0304 пропуски зажигания в 4 цилиндрах
0325 Цепь датчика детонации Обрыв
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика положения коленчатого вала
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика сигнала
0422 Низкая эффективность нейтрализатора
0443 Неисправность клапана продувочного клапана адсорбера
0444 Цепь или открытый клапан продувки адсорбера
0445 Цепь для th Вес клапана продувки адсорбера
0480 Цепь охлаждающего вентилятора 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода move
0560 Недопустимое напряжение сети
0562 Низкое напряжение сети
0563 Высокое напряжение сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Отказ канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Фортифицированный нагрев Цепь датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Плохая смесь в режиме холостого хода
1127 Богатая смесь в режиме частичной нагрузки
1128 Плохая смесь в режиме частичной нагрузки
1135 Обрыв цепи нагревателя датчика кислорода 1, короткое замыкание
1136 Богатая смесь в режим Малая нагрузка
1137 Плохая смесь в режиме нагрузки Малая
1140 Измеренная нагрузка отличается от расчетной ция
1171 Низкий уровень с потенциометром
1172 Высокий уровень с потенциометром
1386 Ошибка проверки канала детонации
1410 Короткое замыкание цепи управления клапана продувки адсорбера на +12 В
1425 Короткое замыкание цепи управления клапаном продувочного клапана адсорбера
1426 Цепь управления флакона продувки адсорбера
1500 Обрыв цепи управления
1501 KZ на массу цепи управления реле АЗС
1502 короткое замыкание на +12 В цепи управления реле АЗС
1509 Контроллер цепи цепи перегрузки
1513 Короткое замыкание цепи управления ходом Hope
1514 Регулятор Stroast Hope Короткое замыкание цепи на + 12V, Cliff
1541 Chainsaw Relo Control Chain Open
1570 Неверный сигнал APS
1600 Нет связи с APS
1602 Исчезновение напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM.
1606 Неправильный сигнал датчика неровной дороги
1616 Датчик неровной дороги Низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик высокого уровня сигнала неровной дороги
1620 Ошибка PPZ.
1621 Ошибка RAM
1622 Ошибка Epza
1640 Ошибка теста itprom
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, замыкание на землю
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Поток воздуха через клапан неправильный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Короткое замыкание цепи реле стартера
0617 Короткое замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи Relo Play
263 Неисправность форсунки 1 привода
266 Неисправность форсунки 2 привода
269 ​​Неисправность привода форсунки 3
272 Неисправность форсунки 4
650 Неисправность лампы цепи Проверьте двигатель

Схема ВАЗ-2112

Как читать ошибки?

Для того, чтобы прочитать ошибки, необходимо подключить портативный или планшетный ПК к автомобилю через специальный кабель K-LINE.Подумайте, какие инструменты понадобятся для подключения автомобиля к компьютеру и определите коды ошибок:

Для подключения нужно найти разъем под кабелем. Он находится под рулевой колонкой. Теперь вам нужно подключить непосредственно сам кабель, а затем разъем USB. Программы оптимальны для использования: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей, приора, калина, гранта; USB Autocom CDP Pro Cars USB-драйвер; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с ноутбуком

Устранение ошибок и сброс

Устраняемые ошибки ЭБУ достаточно просты.В программе чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется устранить проблему, на которой произошла ошибка. Последний шаг будет сброшен. Его можно найти в инструментах или действиях программы.

Многие автолюбители ошибаются при работе с ПО, так как им «ноль» не сами ошибки, а все ПО, поэтому остается только автомобильная оболочка. После таких действий, как правило, автомобиль может не завестись и потребовать программной настройки оборудования или замены всего программного обеспечения в целом.Поэтому рекомендуется в этом случае обратиться в автосервис, где все исправят.

вывода

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, устранение ошибок не всегда заканчивается хорошо, поэтому при выполнении операции стоит быть достаточно аккуратными. При отсутствии уверенности в том, что все пройдет гладко, рекомендуется обращаться в автосервис, чтобы избежать поломок.

КОДЫ ОШИБОК ВАЗ 2111.pdf | Впрыск топлива

Коды ошибок ваз 2111 форсунка 8 клапанов. Диагностика самого ВАЗа ?!

Несколько вариантов самарских автомобилей с двигателями ВАЗ-2111 сходят с конвейера тольяттинского завода АвтоВАЗ. Эти двигатели оснащены системой многоточечного распределенного впрыска топлива, которая имеет несколько опций. Первая версия системы является плодом сотрудничества АвтоВАЗа и американской компании GENERAL MOTORS (GM), которая предназначена только для экспорта.Автомобиль соответствует экологическим нормам Евро-2, на нем установлен преобразователь, в системе впрыска установлен датчик концентрации кислорода (ДКК) в выхлопном потоке (ВОГ). Но двигатель должен работать только на неэтилированном бензине, иначе названные элементы выйдут из строя. Комплектующие для такой системы впрыска поставляет GM. Второй вариант — для внутреннего рынка. Его особенность — фирменный электронный блок управления (ЭБУ) Январь-4, компоненты системы российские, в нем нет преобразователя и ДКК, допускается использование этилированного бензина.Детали для второго варианта системы производятся небольшими партиями на различных отечественных предприятиях. Контактные разъемы узлов и блоков в системах первого и второго вариантов одинаковые, некоторые из них взаимозаменяемы. Третий вариант появился благодаря сотрудничеству с немецкой компанией BOSCH. В двигатель 2111 добавлено пять «сил». — теперь он развивает мощность 57 кВт (77 л.с.). Установлен новый впускной коллектор и распредвал с более широкими фазами. Разработаны два блока управления: более дешевый ЭБУ-М1.5.4, ​​который обеспечивает стандарты токсичности Евро-2, и многообещающий ECU-MP 7.0, более дорогой, но отвечающий более жестким требованиям Евро-3. Третья версия системы имеет оригинальные разъемы, и система несовместима с первыми двумя. Определить, какой системой впрыска оснащен двигатель того или иного автомобиля, можно по надписи на компьютере, содержащей каталонский номер ВАЗ, наименование, серийный номер и дату изготовления агрегата. Компьютер также называют контроллером.Данные для различных типов контроллеров приведены в табл. 1-3.

Сравните цены на автомобиль ваз 2115 — купите лучшую цену автомобиля ваз 2115 у международных продавцов на AliExpress

Отличная новость !!! Вы попали по адресу ваз 2115. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобиль ВАЗ 2115 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой автомобиль ВАЗ 2115 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь по поводу автомобиля ваз 2115 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car vaz 2115 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ЭБУ — что это в машине.Электронный блок управления двигателем

Поскольку устройство принимает данные от различных датчиков, то полученная информация обрабатывается по заданным алгоритмам.

Затем блок отправляет соответствующие команды различным исполнительным механизмам. Такая схема позволяет добиться значительной оптимизации многих процессов, происходящих в двигателе, а также заставить двигатель работать в строго заданных параметрах. В результате можно снизить расход топлива, увеличить, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, снизить токсичность выхлопных газов и т. Д.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях сделаны таким образом, что ряд параметров, которые вшиты в их память, можно изменять программно. Далее мы поговорим о том, где находится блок управления двигателем для разных автомобилей, а также рассмотрим основные функции и особенности электронного контроллера.

Прочитать статью

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей нет стандарта, четко определяющего место установки блока управления двигателем.Другими словами, на разных автомобилях это устройство может располагаться в разных местах.

В зависимости от конструктивных особенностей автомобиля, предпочтений инженеров и т. Д. Компьютер может располагаться в автомобиле, переноситься в моторный отсек и т. Д. Другими словами, для моделей разных производителей место установки электронного блока индивидуально.

Например, в некоторых автомобилях блок располагается в салоне под приборной панелью, и может крепиться как в зоне центральной консоли, так и под панелью приборов, а также под бардачком.В некоторых случаях нужно приподнять коврик в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, закрывающую компьютер.

Кроме того, на многих автомобилях контроллер расположен непосредственно в моторном отсеке. В некоторых случаях отмечается его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т. Д. Как правило, элемент устанавливается в самых высоких точках. Это необходимо для минимизации попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых откровенно неудачно выбран регион расположения ЭБУ (например, ближе к решетке радиатора для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что при засорении канала грязью и листьями на электронный блок начинает поступать вода, что вызывает усиление коррозии и т. Д. Также добавляем, что среди различных вариантов установки еще есть такие места как ниша левого или правого брызговика.Обычно, чтобы добраться до блока управления, в этом случае сначала необходимо снять подкрылки.

В свете вышеизложенного становится совершенно очевидным, что если агрегат не установлен на видном месте под капотом, без должного опыта и знаний быстро найти устройство будет очень сложно. По этой причине рекомендуется отдельно изучить инструкцию по эксплуатации и обслуживанию конкретного транспортного средства, чтобы избежать трудностей и ошибок.

Дело в том, что на практике неопытные автомобилисты часто путают ЭБУ с двигателем с другими блоками управления, входящими в общую электронную систему автомобиля (блоки ABS, блоки AIRBAG и т. Д.)).

При этом отдельное изучение мануала или советы профессионала помогут быстро определить, где находится блок управления двигателем на конкретной машине, а также добраться до «мозгов» автомобиля без риска случайного отключения, закрытие или нарушение чего-либо.

Для чего нужен компьютер в машине: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, посмотрим на само устройство.Блок управления можно смело сравнивать с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается аппаратного обеспечения, то в ECU есть микропроцессор, а также преобразователи сигналов, которые необходимы для преобразования аналогового сигнала в цифровой и наоборот. Основная задача блока — прием и обработка сигналов, поступающих от датчиков, после чего контроллер формирует «команды» для исполнительных механизмов, тем самым поддерживая и, при необходимости, корректируя работу многих систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности, то можно сказать, что это оптимальные параметры двигателя и его систем, записанные в памяти блока управления. После запуска двигателя внутреннего сгорания сигналы от многочисленных датчиков передаются в компьютер, после чего блок сравнивает данные с предварительно заданными параметрами в памяти.

При определении отклонения от нормы для коррекции блок генерирует управляющие сигналы, которые передаются на исполнительные механизмы.Если нет возможности исправить работу той или иной системы двигателя (то есть данные с датчика по-прежнему не соответствуют допустимым «нормам», записанным в памяти агрегата), то блок управления фиксирует ошибку.

На панели приборов в аналогичной ситуации, сигнализирующей водителю о неисправности. Также в некоторых случаях ЭБУ переводит двигатель в аварийный режим, не позволяя двигателю запускаться или развивать мощность и т. Д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами через специальную шину CAN.С учетом того, что разные системы также имеют свои блоки управления, данное решение фактически позволило создать единую электронную систему управления автомобилем.

Что в итоге

Как видите, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, то снизилась токсичность выхлопа, уменьшился расход топлива, увеличилась мощность и т. Д.

Также силовой агрегат смог легко и стабильно заводиться без дополнительных действий со стороны водителя даже при низких температурах, что Чего не скажешь о простых двигателях с карбюратором.Еще один плюс — возможность проводить самодиагностику и при необходимости считывать ошибки, записанные в памяти блока управления после неисправностей или неисправностей.

Что касается недостатков, то электронные системы и блоки управления более уязвимы, так как боятся влаги и перегрева. Также на них негативно влияют значительные перепады напряжения в бортовой сети, короткие замыкания в результате повреждения изоляции проводов и т. Д.

Если говорить о ремонте, то обычно требуется специальное оборудование и специальные навыки, то есть часто самостоятельно устранить поломку или неисправность компьютера в гараже не представляется возможным.

Читайте также

Датчик температуры двигателя (ДТОЖ): особенности работы, устройство, место установки датчика. Неисправности, связанные с датчиком температуры двигателя, проверяйте.

Назначение, устройство и принцип действия датчика положения коленчатого вала (датчик синхронизации). Как проверить и установить датчик коленвала.

Внедрение электроники в конструкцию двигателя автомобиля привело к тому, что двигатель управляется электронным блоком управления двигателем ECU ().Модули этого типа еще называют контроллерами. Бензиновый или дизельный двигатель, а также другие системы автомобиля управляются специальными блоками управления. Их несколько типов, и все они имеют свою схему подключения к бортовой электронике.

Электронный блок управления двигателем осуществляет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной CAN-шине. Благодаря этой шине реализована эффективная интеграция всех электронно-цифровых систем автомобиля, которая в результате представляет собой единую бортовую сеть.Далее мы предоставляем руководство по всем наиболее распространенным ЭБУ.

Распиновка разъемов ЭБУ ВАЗ Январь

Схема 5.1 января

Схема 7.2 января

Распиновка 7 января, BOSCH M7.9.7, M 73

№	8 В	16 В		№	8 В	16 В
1		Кат.зажигание 2 гр.		42	Вход сигнала датчика неровной дороги (3)
2	Кат. Зажигания 2-3 c.	Кат. зажигание 3 гр.		43
3	Вес кат. ж.	Вес кат. ж.		44
4		Кат.зажигание 4 гр.		45	Выходная мощность датчика фазы (2)
5	Зажигание Cat 1-4 c	Кат. зажигание 1 c.		46	Управляющий выход клапана адсорбера (1)
6	Сопло 2			47	Сопло 4
7	Сопло 3			48	Управление отопителем DK1 (D)
8	Выход тахометра			49
9				50	Управление вспомогательным реле стартера
10	Сигнал расхода топлива			51	Масса
11				52
12	Электропитание +12 В.Батарея (зам. Зажигания 30 конт.)			53	Масса
13	+12 В. Зажигание (зам. Зажигание 15 конт.)			54
14	Главный релейный выход управления			55	Датчик кислорода 2 (A), вход сигнала
15	Вход датчика коленчатого вала (A)			56
16	Вход сигнала датчика дроссельной заслонки (C)			57	Переключение калибровки, короткое замыкание на массу
17	Вес датчика дроссельной заслонки (В)			58
18	Входной сигнал датчика кислорода 1 (А)			59	Вход сигнала датчика скорости.(2)
19	Вход сигнала датчика детонации (1)			60
20	Масса датчика детонации (2)			61	Масса
21				62
22				63	Вход питания +12 В после главного реле
23				64	Регулятор холостого хода (D)
24				65	Регулятор холостого хода (С)
25				66	Регулятор холостого хода (B)
26				67	Регулятор холостого хода (А)
27	Сопло 1			68	Управляющий выход реле вентилятора 1 O.Ж.
28	Нагреватель датчика кислорода 2 (D)			69	Управляющий выход реле кондиционера
29	Управляющий выход вентилятора 2 О.Ж.			70	Управляющий выход реле топливного насоса
30				71	К-линия
31	Проверка лампы			72
32	Выход питания + 5В ДПДЗ (3), DND (1)			73
33	Выходная мощность + 5В ДМРВ (4)			74
34	Вход сигнала датчика колена вала (1)			75	Сигнал запроса кондиционера
35	Масса датчиков.			76	Запрос на ГУР.
36	Масса датчиков.			77
37	Вход сигнала датчика расхода воздуха (5)			78
38				79	Вход сигнала датчика фазы (3)
39	Вход сигнала датчика охлаждающей жидкости (2)			80	Масса
40	Вход сигнала.ДТВВ. (Вывод DFID 1)			81
41

Подключение сетевого адаптера

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7 Январь 7.2

комн.	Bosch M1.5.4 (1411020 и 1411020-70) 5 января.1,1 (71)	Bosch M1.5.4 (40/60) Январь 5.1 (41/61) Январь 5.1.2 (71)	Bosch MP7.0
1	Зажигание 1-4 цил.	Зажигание 1-4 цил.	Зажигание 1-4 цил.
2	.	Провод массового розжига.	.
3	Реле топливного насоса	Реле топливного насоса	Реле топливного насоса
4	Шаговый двигатель PXX (A)	Шаговый двигатель PXX (A)	Шаговый двигатель PXX (A)
5		Клапан продувки адсорбера.	Клапан продувки адсорбера.
6		Реле вентилятора охлаждения	Реле левого вентилятора (только на Ниве)
7		Вход датчика массового расхода воздуха	Вход датчика массового расхода воздуха
8	.	Вход датчика фазы	Вход датчика фазы
9	Датчик скорости	Датчик скорости	Датчик скорости
10	.	Обычный. Датчик кислорода массовый	Масса датчика кислорода
11	Датчик детонации	Датчик детонации	Вход датчика детонации 1
12	Датчики мощности. +5	Датчики мощности. +5	Датчики мощности. +5
13	L-линия	L-линия	L-линия
14	Масса форсунок	Масса форсунок	Масса форсунок.Мощность «земля»
15	Управление форсункой 1-4	Нагреватель датчика кислорода	Лампа CheckEngine
16	.	Сопло 2	Сопло 3
17	.	Клапан рециркуляции	Сопло 1
18	Источник питания + 12В, неотключаемый	Источник питания + 12В, неотключаемый	Источник питания + 12В, неотключаемый
19		Общий провод.Массовая Электроника	Общий провод. Массовая Электроника
20	Зажигание 2-3 цилиндра	Зажигание 2-3 цилиндра
21	Шаговый двигатель PXX (C)	Шаговый двигатель PXX (C)	Зажигание 2-3 цилиндра
22	Лампа CheckEngine	Лампа CheckEngine	Шаговый двигатель PXX (B)
23	.	Сопло 1	Реле кондиционера
24	Масса шагового двигателя	Масса выходных каскадов шагового двигателя	Заземление
25	Реле кондиционера	Реле кондиционера	.
26	Шаговый двигатель PXX (B)	Шаговый двигатель PXX (B)	Масса датчиков ДПДЗ, ДТОЖ, ДМР
27	Клемма замка зажигания 15	Клемма замка зажигания 15	Клемма замка зажигания 15
28	.		Вход датчика кислорода
29	Шаговый двигатель PXX (D)	Шаговый двигатель PXX (D)	Вход датчика кислорода 2
30		Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Вход датчика детонации 2
31	.	Сильноточный резервный выход	Вход датчика неровной дороги
32	.	.	Сигнал расхода топлива
33	Управление инжектором 2-3	Нагреватель датчика кислорода.	.
34	.	Сопло 4	Сопло 4
35	.	Сопло 3	Сопло 2
36	.	Выход. Регулирующий клапан впускного трубопровода.	Главное реле
37		Питание.+ 12В после главного реле	Питание. + 12В после главного реле
38	.	Резервный выход с низким выходом	.
39	.	.	Шаговый двигатель PXX (C)
40	.	Резервный вход, дискретный высокий	.
41		Запрос кондиционера	Нагреватель датчика кислорода 2
42	.		.
43	Сигнал тахометра	Сигнал тахометра	Сигнал тахометра
44	CO — потенциометр	Датчик температуры воздуха	.
45		Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости
46	Главное реле	Главное реле	Реле вентилятора охлаждения
47	Разрешение программирования	Разрешение программирования	Вход сигнала запроса включения кондиционера
48		Датчик положения коленвала, низкий уровень	Датчик положения коленвала, низкий уровень
49		Датчик положения коленчатого вала, высокий уровень	Датчик положения коленчатого вала, высокий уровень
50	.	Датчик положения клапана рециркуляции	Разрешение программирования
51	.	Запрос ГУР	Обогреватель ДК
52	.	Резервный вход дискретный низкий	.
53		Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки
54	Сигнал расхода топлива	Сигнал расхода топлива	Шаговый двигатель IAC (D)
55	К-линия	К-линия	К-линия

Модификации электронных блоков управления автомобилей ВАЗ

Модификация седьмого января зависит от объема двигателя.Блоки управления производством BOSCH устанавливались только на те автомобили, которые шли на экспорт (соответствовали экологическому стандарту ЕВРО-3). По 1,5л 8 кл. двигатели комплектовались такими ЭБУ:

21114-1411020-80	BOSCH-7.9.7, Е-2,1,5литр., 1-я серийная версия.
21114-1411020-80х	BOSCH-7.9.7, Е-2,1,5литр., Тюнинг
21114-1411020-80	BOSCH-7.9.7 +, Е-2,1,5литр.,
21114-1411020-80	БОСКЧ-7.9.7+, Е-2,1,5литр.,
21114-1411020-30	BOSCH-7.9.7, Е-3,1,5литр., 1-я серийная версия.
21114-1411020-81	ЯНВАРЬ_7.2, Е-2,1,5литр., 1-я серийная версия. Неудачно., Замена_A203EL36
21114-1411020-81	ЯНВАРЬ_7.2, Е-2,1,5литр., 2nd_serial_vers.unsuccessful., Replacement_A203EL36
21114-1411020-81	ЯНВАРЬ_7.2, Е-2,1,5литр., 3-я серия_верс
21114-1411020-82	ИТЕЛМА, с сенсором кислоты., Е-2,1,5литр, 1-я версия
21114-1411020-82	ИТЭЛМА, с сенсором кислоты., Е-2,1,5литр, 2-я версия
21114-1411020-82	ИТЭЛМА, с кислотой., Е-2,1,5литр, 3-я версия
21114-1411020-80х	BOSCH_797, без сенсора кисл., Е-2, дин., 1,5литра
21114-1411020-81х	ЯНВАРЬ_7.2, без сенсора кислоты., CO, 1,5 литра
21114-1411020-82х	ИТЕЛМА, без сенсора кислоты., СО, 1,5л

Для двигателей 1,6 л:

21114-1411020-30	BOSCH_797, E-2,1.6L, 1st_series (глюки в ПО)
21114-1411020-30	BOSCH_797, E-2,1.6L, 2-я серия
21114-1411020-30	BOSCH_797 +, E-2,1.6L, 1st_series
21114-1411020-30	BOSCH_797 +, E-2,1.6L, 2-я серия
21114-1411020-20	BOSCH_797 +, E-3,1.6Л, 1-я серия
21114-1411020-10	BOSCH_797, E-3,1.6L, 1st_Series
21114-1411020-40	BOSCH_797, E-2,1.6L
21114-1411020-31	JANUARY_7.2, E-2,1.6L, 1st_series (неудачно)
21114-1411020-31	ЯНВАРЬ_7.2, Е-2,1.6Л, 2-я серия
21114-1411020-31	ЯНВАРЬ_7.2, Е-2,1.6Л, 3-я серия
21114-1411020-31	ЯНВАРЬ_7.2+, E-2,1.6L, 1st_series, new_app.
21114-1411020-32	ITELMA_7.2, E-2,1.6L, 1st_series
21114-1411020-32	ИТЭЛМА_7.2, Э-2,1.6Л, 2-я серия
21114-1411020-32	ИТЕЛМА_7.2, Е-2,1.6Л, 3-я серия
21114-1411020-32	ITELMA_7.2 +, E-2,1.6L, 1st_series, new_app.
21114-1411020-30H	BOSCH_с датчиком кислоты., Е-2, din, 1,6Л
21114-1411020-31CH	ЯНВАРЬ_7.2, без сенсорной кислоты., СО, 1.6 л.

Расположение ЭБУ в автомобилях ВАЗ

Распиновка разъема ЭБУ Ford

Схемы других разъемов электронных блоков управления

Renix ЭБУ

ЭБУ 2LT-E, KZN165, KZJ90

Пассат ЭБУ

Электронный блок управления Прогресс

Митсубиси ЭБУ

Nissan ECU

Практически все бензиновые двигатели современных автомобилей имеют системы впрыска топлива, исполнительные механизмы которых имеют электрический привод — это форсунки, электромагнитные клапаны и различные демпферы.
Все эти механизмы управляются автоматически, по заданной программе. ЭБУ подает управляющие импульсы (расшифровывается как «электронный блок управления»). Но для того, чтобы подавать «адекватные» команды, ЭБУ также должен иметь обратную связь от двигателя — они служат именно этой цели.

Схема электронного блока управления (ЭБУ) автомобиля

ЭБУ двигателя автомобиля, по сути, представляет собой довольно сложную интегральную схему; не зря его называют «мозгом» двигателя.Прием информации, ее обработка и отправка управляющих сигналов должны происходить практически мгновенно.
Простое нажатие водителем на педаль газа сразу меняет весь комплекс изменений сигналов, поступающих от датчиков к компьютеру, а от него к форсункам и другим механизмам. Кроме того, генерировать сигналы таким образом, чтобы они не противоречили реальной ситуации в режиме движения автомобиля. Особенно сложные процессы происходят в ЭБУ автомобилей, которые «напичканы» различной электроникой — системами ABS, ASR и т. Д.

Электронный блок управления двигателя автомобиля представляет собой довольно сложную интегральную схему, называемую «мозгом» двигателя.

В задачу ЭБУ также входит оптимизация расхода топлива и состава выхлопных газов, причем с минимальным ущербом для силовых характеристик двигателя. Помимо этих основных функций, устройство выполняет непрерывную диагностику всей системы. Для профессиональной «расшифровки» состояния системы управления двигателем прибор снабжен выходом с блоком для подключения диагностической аппаратуры.
В связи с тем, что компьютер представляет собой небольшой компьютер, параметры его работы могут быть изменены в соответствии с личными требованиями к машине.
Для этого используют так называемый чип-тюнинг, или меняют прошивку ЭБУ, внося коррективы в программу работы агрегата, заложенную производителем. Достаточно доступное для автолюбителя оборудование для прошивки ЭБУ — программатор — при условии, что у вас есть ПК или подобное оборудование.

Программатор ЭБУ

Один из программаторов блока управления

Программатор блока управления — это адаптер, с помощью которого вы можете либо просто диагностировать компьютер, либо вносить изменения в его программное обеспечение.При выборе устройства необходимо учитывать его совместимость с моделью контроллера — распиновка ЭБУ разные, а индивидуальные особенности программатора точно определяются в основном кабелем для прошивки ЭБУ — на нем можно собирать разные устройства. основа одного процессора. Цена программатора определяется количеством входящих в него компонентов. Некоторые программы прошивки ЭБУ уже включены в стоимость комплекта.
Устройство имеет подробную инструкцию по эксплуатации, и если оборудование позволяет это, вопросов о том, как прошить компьютер с его помощью, возникнуть не должно — навыки работы с подобной техникой теперь есть практически у всех.

Программатор блока управления — это адаптер, с помощью которого вы можете либо просто диагностировать компьютер, либо внести изменения в его программное обеспечение.

Чтобы стереть ошибки ЭБУ, достаточно использовать автосканер (например, на базе), подключенный к штатному диагностическому блоку. Автосканер можно использовать и для диагностики системы управления двигателем — к тому же такие устройства способны передавать данные на смартфон, и пользоваться ими проще и безопаснее — распиновка диагностического блока OBD 2 стандартная.
Но чтобы получить наиболее полную информацию с помощью автосканера, вам необходимо установить на свой ПК так называемый редактор прошивки ЭБУ автомобиля — программу, с помощью которой вы можете изменять команды, подаваемые блоком на исполнительные механизмы.
Но использование автосканера иногда ограничивается конструкцией самих «мозгов» — самые устаревшие их версии не предоставляют информацию блоку OBD 2 в должном количестве. Программатор, оснащенный кабелем для прошивки компьютера, позволяет получить все данные о агрегате и системе управления двигателем в целом.
В любом случае определенные навыки перепрошивки компьютера приобретаются практикой. Если у вас есть некоторый опыт, вы уже можете самостоятельно выявить недостатки и преимущества каждой из программ. Лучше начать с тех, которые можно скачать онлайн бесплатно. Но курсы обучения обычно платные.
Но не всегда смена прошивки ЭБУ приносит желаемый положительный результат. Например, вы хотите добиться увеличения мощности двигателя за счет увеличения количества впрыскиваемого топлива.Увеличьте время открытия форсунки — а мотор все равно «не тянет». Причинами могут быть засорение форсунок, и даже некорректная работа датчика температуры воздуха на впуске и т. Д. ЭБУ подаст сигнал, рассчитывая его на основании показаний датчиков, а не измеряя реальное количество впрыскиваемого топлива — следовательно, перепрошивка в этом случае не пройдет и нужно углубиться в «матчасть» — промыть форсунки, проверить проводку с приборами и т. д.

Ремонт ЭБУ двигателя

Ремонт электронного блока управления (ЭБУ) автомобиля лучше доверить специалистам

Ремонт и полную диагностику ЭБУ двигателя может произвести только специалист.
Даже если корпус контроллера разборный, визуально можно увидеть только коррозию на его деталях или, что бывает редко, определить плавление или выгорание деталей.
Кроме того, при попытке отремонтировать компьютер своими руками можно отключить ранее обслуживаемые детали, например, просто прикоснувшись к ним рукой. Дело в том, что полупроводниковые приборы очень чувствительны к разрядам статического электричества.

Ремонт и полную диагностику ЭБУ двигателя может проводить только специалист.

Но в любом случае надо сначала узнать, где находится компьютер. Чаще всего он находится либо возле панели приборов (у бардачка), либо под передними сиденьями. Но если вы не знаете наверняка, воспользуйтесь руководством по эксплуатации автомобиля.
На Lada Kalina первых выпусков ЭБУ располагался под радиатором отопителя. Такое «оригинальное» размещение блока привело к тому, что антифриз, вытекающий из негерметичного радиатора, заливал «мозги», выводя их из строя. Однако даже удачное размещение ЭБУ на ГАЗ 3110 не спасло его от попадания в него воды из-за протекающего уплотнителя лобового стекла.
Признаком неисправности ЭБУ является отсутствие связи между ЭБУ, системой управления и исполнительными механизмами. Как проверить компьютер? Самостоятельно можно только кропотливо проверить мультиметром прохождение сигналов к блоку и от него. Но лучше всего машину отдать в автосервис, в распоряжении которого есть мотор-тестер с осциллографом.
Рядовой автолюбитель, не вникающий в тонкости конструкции автомобиля, сможет обеспечить защиту ЭБУ только при его правильной работе — избежать скачков напряжения, вызванных отключением приборов при включении зажигания, например, а также при необходимости , «Видоизменить» заводские просчеты — изолировать агрегат от попадания воды.

Электронный блок управления двигателем (сокращенные наименования ECM, Engine ECU) — по простой причине его можно назвать «мозгом» четырнадцатого. Это устройство, которое объединяет все оборудование и коммуникации в одну систему и заставляет их работать как единое целое.

В этой статье разберемся, что такое ЭБУ, где он находится, какие устройства можно устанавливать на четырнадцатом, и как ремонтируются электронные блоки управления двигателем и каковы особенности их диагностики.

ПРИНЦИП РАБОТЫ И РАСПОЛОЖЕНИЕ УСТРОЙСТВА

Электронный блок управления двигателем начинает работать при включении зажигания, он непрерывно функционирует во время езды, собирая информацию с различных датчиков четырнадцатого. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.

Блок управления двигателем ВАЗ четырнадцатый:

• (датчик) скорости;
• Кислород
• Детонация;
• Фаза впрыска топлива;
• Положение дроссельной заслонки;
• Мгновенный воздушный поток;
• Температура жидкости в системе охлаждения.

На основании полученной информации ЭБУ ВАЗ 2114 управляет следующими системами и узлами автомобиля:

• Адсорбер;
• Система зажигания;
• Форсунки и топливный насос;
• Вентиляция;
• Автоматические диагностические программы;
• Узел юстировки.

Мозги на ВАЗ 2114 состоят из 3-х отдельных устройств, каждое из которых имеет индивидуальный тип памяти:

1. Устройство оперативной памяти — блок RAM представляет собой систему с кратковременной памятью.ОЗУ содержит информацию о последних ошибках, обнаруженных компьютером в четырнадцатом и различных текущих параметрах автомобиля. Оперативная память полностью обновляется при выключении зажигания.
2. Программируемое постоянное запоминающее устройство является основным блоком памяти, в нем хранится прошивка ЭБУ. СППЗУ содержит информацию о результатах калибровок четырнадцатой системы, а также алгоритм управления силовым агрегатом. Память EPROM постоянна; он хранится в.При определенных навыках можно перепрограммировать блок СППЗУ, что улучшит мощность и динамику ВАЗ 2114.
3. Электрически перепрограммируемое запоминающее устройство — основное функциональное назначение устройства — защита машины. ЭРПЗУ содержит данные четырнадцатой противоугонной системы — пароли и их шифрование. Запустить двигатель можно будет только после того, как EEPROM и иммобилайзер выполнят сравнение данных друг с другом.

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо внизу.Для того, чтобы добраться до мозга, нужно отверткой Phillips открутить крепежные винты и снять боковую панель торпеды с пассажирского сиденья. Там вы увидите продольный пластиковый мозговой футляр, который вставлен внутрь фиксатора из нержавеющей стали.

Для снятия блока управления необходимо открутить крепежный болт и потянуть фиксатор на себя, после чего устройство можно будет свободно снимать (предварительно необходимо полностью выключить автомобиль, сняв все клеммы с аккумуляторной батареи).

Снимаете панель, а за ней «мозги» — все просто!

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатый — автомобиль, который выпускается 12 лет. На протяжении всего производственного цикла инженеры Авто-ВАЗ постоянно улучшали основные характеристики ВАЗ 2114. Изменения коснулись и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных компонентов от разных производителей.

Разберемся, как узнать, какой компьютер стоит на ВАЗ 2114.Для этого посмотрите на само устройство — номер модели напечатан на его корпусе, перепишите эти номера и сравните с маркировкой в ​​таблицах этой статьи.

GM-09 И ЯНВАРЬ 4

Первое поколение четырнадцатого мозга было представлено блоками ГМ-09 и Январь-4. Такие устройства устанавливались с самого начала выпуска ВАЗ 2114 по 2003 год.

Первые блоки имели широкий модельный ряд, электронный контроллер ВАЗ 2114 отличался наличием датчика детонации, работающим по резонансному принципу, соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

ЯНВАРЬ 5.1.X, ITELMA 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (Аналогичное устройство также устанавливалось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенную после 2013 года, могут быть установлены 3 версии блока Январь 5.1.х, отличия между которыми заключаются в способе впрыска бензина: есть устройства с поэтапным, одновременным и попарно-параллельным впрыском.

Стоит отметить, что данный модельный ряд января полностью идентичен аппаратам Itelma 5.1 и Bosch M1.5.4.

Список моделей Январь 5.1.x и Itelma 5.1 (в таблице):

Список моделей Bosch M1.5.4 (в таблице):

Самая распространенная модель на ВАЗ 2114 2003-2007 годов выпуска — Январь 5.1.1, которую сейчас можно купить за 7-8 тысяч рублей, Bosch 2111 1411020, которая стоит столько же денег, чаще всего ставилась на экспортные машины. .

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

Какая версия Январь 7.2 установлена ​​четырнадцатого, зависит от литража силового агрегата. Контроллеры Bosch, как правило, ставились только на экспортные модели машин, которые должны были соответствовать экологическому стандарту Евро-3.

На 8-ми клапанную ВАЗ 2114 объемом 1,5 л. Были установлены следующие контроллеры (в рис. Таблице):

На ВАЗ 2114 с объемом двигателя 1 шт.6 литров (в рис. Таблице):

Стоимость нового Января 7.2 колеблется в пределах 7-8 тыс., БУ-шный — примерно вдвое меньше, тот же ЭКЮ 2111 1411020 81 можно принять за 3-3,5 тыс. Руб ..

7.3 ЯНВАРЯ

Данный контроллер является последней модификацией блоков управления отечественного производства, устанавливаемой на ВАЗ 2114. Именно он оснащал все 8-клапанные автомобили двигателем 1,6 л, выпущенным после 2007 года.

Данный блок управления производился заводами «Ителма» и «Автел», в зависимости от модификации мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Новая Itelma 11183 1411020 02 стандарта ЕВРО-3 сейчас стоит около 8 тысяч рублей.

ДИАГНОСТИКА И РЕМОНТ БЛОКА УПРАВЛЕНИЯ ВАЗ-2114

Как и любая техника, контроллер ВАЗ 2114 не застрахован от поломок. В случае появления первых новостей о его неисправности (нет сигнала на включение зажигания, оно остановилось, форсунки вышли из строя, либо есть проблемы с холостым ходом, диагностика ЭБУ, считывающая ошибки, хранящиеся в памяти устройства и помогает понять, что именно вышло из строя.

Диагностика блока проводится в сервисном центре, где для этого используется сканер, настроенный на соответствующую блочную модель ВАЗ 2114. Также вы можете самостоятельно провести диагностику, для этого понадобится ноутбук, кабель (кабель для подключения к компьютеру) и специальная программа.

Если агрегат не реагирует на диагностику (довольно частая проблема, не предвещающая ничего хорошего), необходима проверка работоспособности устройства. Для этого требуется:

1. Проверить механическую целостность агрегата; он может быть поврежден или корродирован;
2. Проверить прибор на перегрев;
3. Проверить питание агрегата.

Сделать качественный ремонт ЭБУ своими руками невозможно, нужно только сделать это в сертифицированных сервисных центрах ВАЗ 2114. Ремонт компьютера на ближайшей СТО — тоже не лучший выбор, единственное, что можно доверить специалистам-самоучкам — это замена блока на новый.

Помните, что контроллер — это мозг машины!

В отличие от карбюратора, форсунка (форсунка) не способна выдавать топливо самостоятельно, поэтому работа форсунок регулируется электронным блоком управления двигателем (ЭБУ), который часто называют контроллером или электронным управлением двигателем. система (ECM).ЭБУ получает сигналы от большого количества различных датчиков и по заложенному в память алгоритму рассчитывает количество топлива, которое обеспечит оптимальную работу двигателя. Помимо управления форсунками, компьютер определяет время, в течение которого искра должна поступить в каждый цилиндр, заменяя систему зажигания карбюраторных автомобилей. Еще одна чрезвычайно важная функция, которую выполняет компьютер, — это проверка состояния двигателя.

Как работает ЭБУ

Топливо сгорает наиболее полно и эффективно только в определенной пропорции с воздухом.Если топлива больше, чем воздуха (дообогащенная смесь), он полностью не выгорает, что приводит к увеличению расхода топлива. Кроме того, остатки несгоревшего топлива образуют сажу, которая смешивается с маслом и оседает на клапанах и поршневых кольцах, что снижает компрессию двигателя и сокращает срок его службы. Если топлива меньше, чем воздуха (переобедненная смесь), он горит не плавно, а взрывно (детонация), в результате чего в поршне, шатуне и головке блока цилиндров (ГБЦ) образуются микротрещины.

При разных режимах работы двигателя необходимо изменять оптимальное соотношение воздух-топливо. При резком разгоне или при работе под большой нагрузкой необходимо увеличивать количество топлива (обогащенной смеси) во избежание детонации и увеличения крутящего момента. Когда двигатель работает на холостом ходу или в режиме малой мощности, необходимо уменьшить количество топлива (бедная смесь), чтобы избежать неполного сгорания и чрезмерного расхода топлива.

ЭБУ получает информацию от различных датчиков, благодаря чему определяет режим работы двигателя, обороты и нагрузку на него.Датчик массового расхода воздуха (ДМРВ) выдает исходные данные, необходимые для расчета количества топлива. Ведь необходимое количество топлива зависит от количества воздуха, попавшего в цилиндры. Датчик температуры позволяет прогнозировать, как будет гореть топливо, ведь скорость сгорания топливовоздушной смеси в холодном и теплом двигателе разная. показывает, чего водитель ожидает от мотора. Чем больше вы нажимаете на педаль газа, чем шире открывается дроссельная заслонка, тем больше воздуха поступает в цилиндры, а значит, крутящий момент коленчатого вала возрастает.

Современный ЭБУ рассчитывает количество топлива не только для каждого цикла двигателя, но и отдельно для каждого цилиндра. Это позволяет сделать работу двигателя максимально стабильной и получить максимальное соотношение топлива к выходной мощности. Получив информацию от всех датчиков, компьютер рассчитывает количество топлива для каждого цилиндра. По сигналу датчиков положения коленчатого вала (ДПКВ) и валов распредвала (ДПРВ) компьютер определяет время впрыска топлива в каждый цилиндр.Затем контроллер по сигналу ДПКВ определяет время создания искры зажигания в каждом цилиндре.

Если топливо горит слишком быстро, обнаруживается взрыв. Получив сигнал от ДД, контроллер немного обогащает смесь и оставляет отметку в этой памяти. Если детонация продолжается после того, как ЭБУ максимально обогатил топливовоздушную смесь для этого режима работы двигателя, контроллер пытается устранить детонацию, используя более позднее зажигание. Когда и это не помогает, компьютер подает сигнал о неисправности двигателя «проверьте двигатель».Кислородные датчики (на первых Ладах впрыска таких не было, потом один начали устанавливать только в 2005-2007 годах, стали ставить два датчика) определяют эффективность сгорания топлива и работу каталитического нейтрализатора. Если количество кислорода в выхлопе заметно отличается от вшитого в память контроллера, ЭБУ увеличивает или уменьшает подачу топлива в небольших пределах. Если диапазона регулировки недостаточно, компьютер подает сигнал тревоги и включает индикатор неисправности «проверьте двигатель».

Различия между ЭБУ разных поколений

ЭБУ старых моделей работали с ограниченным количеством датчиков, поэтому не могли обеспечить качественную работу двигателя и подготовку топливовоздушной смеси. Отсутствие поддержки фазового датчика (ДПРВ) привело к тому, что контроллер не определял, какой цилиндр в данный момент работает, поэтому впрыскивал топливо не в камеру сгорания, а в воздушный коллектор. Устройства, работающие в этом режиме, получили название ЭВМ центрального впрыска.

Установка фазового датчика на двигатель дала возможность четко определять работу цилиндров, за счет чего топливо рассчитывалось отдельно для каждой камеры сгорания. Устройства, работающие в этом режиме, были названы компьютерами распределенного впрыска. Со временем ЭБУ становились все лучше и лучше. Поддержка кислородного датчика позволила более точно контролировать сгорание топлива. Поддержка двух кислородных датчиков позволила перейти на более высокие стандарты токсичности, поскольку в этом случае можно было эффективно использовать каталитический нейтрализатор.Появление каждой новой модели ECU принесло с собой новые функции, которые снижают расход топлива, увеличивают мощность или срок службы двигателя и делают вождение более комфортным.

Неисправности блока управления двигателем

Контроллер представляет собой сложное электронное устройство, микрокомпьютер, поэтому выход из строя или неисправность какого-либо элемента приводит к нарушению работы всего ЭБУ. В большинстве случаев неисправность ЭБУ можно определить только методом устранения, проверив работу всей форсунки.О том, как это сделать, читайте в статье «Диагностика форсунок».

Причины неисправности ЭБУ

На первом (ВАЗ 2108 — 21099) и втором (ВАЗ 2113 — 2115) семействе «Самара» компьютер установлен в очень плохом месте, так как рядом с ним находится радиатор печь.

Если хомуты ослаблены или шланг / радиатор протекает, велика вероятность попадания охлаждающей жидкости на компьютер, в результате чего он выйдет из строя. Если во время работы двигателя по какой-либо причине ухудшится контакт между аккумулятором и какой-либо клеммой, напряжение питания компьютера резко возрастет и станет нестабильным, что может привести к выгоранию отдельных элементов контроллера.Плохой контакт со свечами или высокое сопротивление высоковольтных проводов приводят к появлению ЭДС (электродвижущей силы) в первичной обмотке катушки зажигания, что может привести к пробою выходных транзисторов компьютера. Скачки напряжения часто приводят к повреждению «прошивки» — алгоритма действий, записанного в памяти компьютера. В результате мотор начинает работать некорректно, но сигнал «проверьте двигатель» не горит.

Как определить состояние ЭБУ на автомобилях ВАЗ

На автомобилях ВАЗ 2108 — 2115 ЭБУ расположен в передней правой части салона, чуть ниже ящика бардачка.Чтобы определить состояние компьютера, а также прочитать журналы ошибок в его памяти, необходимо подключиться к диагностическому разъему, который на разных моделях установлен в разных местах. Ведь сигнал «проверьте двигатель» информирует о наличии неисправности двигателя, но не сообщает о какой именно. И код ошибки, который отображается на приборной панели современных автомобилей ВАЗ, не очень информативен.

Диагностические разъемы расположены:

• на ВАЗ 2108 — 21099 с низкой панелью рядом с ЭБУ, под «бардачком»;
• на ВАЗ 2108 — 21099 с высокой панелью и 2113 — 2115 внутри центральной консоли;
• на ВАЗ 2108 — 2115 с европанелью на панели рядом с пассажирской дверью.

Для определения состояния компьютера и чтения журнала ошибок необходимо подключить диагностический сканер к разъему. Несмотря на то, что стоимость недорогих моделей сканеров составляет 2–4 тысячи рублей, желательно доверить эту работу специалисту с профессиональным оборудованием. Ведь недостаточно извлечь журнал ошибок из памяти и расшифровать его с помощью каталога. Необходимо установить причину неисправности двигателя. Правильно интерпретировать показания сканера может только опытный диагност, хорошо разбирающийся в ремонте инжекторных двигателей и топливных систем.

Можно ли установить на автомобиль другую модель ЭБУ?

На автомобили ВАЗ 2108 — 2115 устанавливаются различные модели ЭБУ, которые относятся к следующим семействам:

• 4 января ставятся на самые первые модели инжекторных двигателей. Они поддерживали лишь небольшое количество датчиков и обеспечивали впрыск топлива в общий воздушный коллектор;
• 5 — 6 января устанавливался на более современные автомобили. Эти ЭБУ обеспечивали впрыск в каждый цилиндр отдельно, но не поддерживали кислородные датчики;
• 7 января начали ставить в 2007 году.Эти ЭБУ не уступают зарубежным аналогам и поддерживают все известные датчики, за счет чего более эффективно управляют двигателем;
• Различные модели GM. Эти ЭБУ в зависимости от класса, типа и стоимости аналогичны устройствам 4-7 января;
• Различные модели Bosch. Эти ЭБУ в зависимости от класса, типа и стоимости аналогичны устройствам 4-7 января;
• Различные модели Itelm. Эти ЭБУ в зависимости от класса, типа и стоимости аналогичны устройствам 4-7 января.

Видео — Как прошить ЭБУ Bosch 7.9.7+ и взаимозаменяемость с 7.2 января

Каждая модель, даже как часть семейства или класса, подходит только для определенной комбинации двигателя, датчиков, проводки и прошивки. Поэтому даже разные модели в одном семействе нужно устанавливать только после консультации со специалистом по системам впрыска. Даже если разные модели ЭБУ оснащены одинаковыми электрическими разъемами, простая замена в лучшем случае приведет к ухудшению характеристик двигателя.

Эксплуатация ВАЗ 2112.

Тем, кто хочет самостоятельно провести диагностику и ремонт своего автомобиля, важно, чтобы у вас всегда был под рукой понятный справочник, в котором можно найти ответы на все вопросы. Эта книга — хорошее руководство по ремонту машин семейного назначения. Есть множество красочных иллюстраций, которые помогают понять, что именно нужно делать в той или иной ситуации. Здесь есть вся информация об автомобилях рассматриваемой группы, их параметрах, характеристиках, оснащении.

Справочник рассказывает о безопасности, особенностях диагностики. Подробно описаны наиболее частые неисправности, есть вероятные причины нарушений в работе и рекомендации по устранению всего. В книге есть картинки с подписями, отражающие, как разбирать и ремонтировать поэтапно. В приложениях содержится информация об инструментах, материалах, смазочных жидкостях, деталях, которые могут понадобиться при ремонте рассматриваемого автомобиля, а также схемы электрооборудования.Справочник будет полезен всем водителям, а также сотрудникам автосервисов, занимающихся ремонтом и диагностикой неисправностей.

На нашем сайте вы можете бесплатно и без регистрации бесплатно и без регистрации скачать книгу «ВАЗ-2110, -2111, -2112 с моторами 1.5; 1.5i; 1.6i. Устройство, обслуживание, диагностика, ремонт: иллюстрированное руководство» в формате FB2, RTF, EPUB, PDF, TXT, прочтите книгу онлайн или купите книгу в интернет-магазине.

Автомобили малого класса ВАЗ-2110 (экспортное наименование LADA 110) с четырехмерным кузовом типа Седан (класс С по международной классификации) с инжекторными двигателями рабочим объемом 1 шт.6 литров: восьмиконтурная модель ВАЗ-21114 мощностью 80,2 л.с. и шестнадцатиклапанная модель ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехкомпонентным нейтрализатором выхлопных газов с обратной связью. И соответствовать нормам Евро-2 и Евро-3.

Ранее двигатели устанавливались на автомобили рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Кузов несущий, цельнометаллический, сварной конструкции с навешенными дверями, передними крыльями, капотом и крышкой багажника.Выводной шкаф, открывающийся из багажника, ведущего в кабину, позволяет перевозить длинномерные предметы. Часть модификации 21103 с 16-ти клапанным двигателем М ВАЗ-2112 оснащена кондиционером, а с конца 2002 года по заказу и гидроприводом рулевого управления ZF. Эта модификация отличается от базового капота интегрированными накладками радиатора более современной формы и переднего бампера, а также оригинальными блок-фарами. Изменены также задние фонари, молдинги и детали интерьера салона.
В 1998 году начат выпуск автомобиля ВАЗ-2111 (экспортное наименование LADA 111) с кузовом универсального типа. По компоновке, двигателю, трансмиссии, ходовой части, кузовному оборудованию этот автомобиль идентичен автомобилю ВАЗ-2110. Отличается только измененной задней частью кузова с большой задней дверью. Багажник у этой машины самый вместительный в семействе: 490 л при поднятом заднем ряду сидений и 1420 л — в сложенном виде.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование LADA 112) с кузовом типа хэтчбек начался в 2000 году.Компоновочная схема этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона. На эту модель автомобиля применяются только инжекторные двигатели: как 8-ми клапанные, так и 16-ти клапанные. Заднее сиденье состоит в пропорциях 2: 3, что позволяет увеличить объем багажника с 415 до 1270 литров. Салон, как и другие модели семейства, оборудован в комплектации «Стандарт», «Норма» и «Люкс». Последнее оборудование включает в себя противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски, нейтрализатор трехкомпонентного каталитического нейтрализатора (Евро-2), внутренний шумоизолирующий капот, дугу безопасности в дверях, иммобилайзер, бортовую систему управления, бархатные сиденья и т. Д. обивка дверей, центральный электрозамок Двери, электростеклоподъемники.По дополнительному заказу устанавливаются бортовой компьютер, электрообогрев передних сидений, электрорегулировка зеркал заднего вида, антиблокировочная тормозная система, подушка безопасности и люк на крыше.
Предлагаем Вашему вниманию ремонт и эксплуатация автомобиля ВАЗ-2110i, -11i, -12i. В книге представлены модификации автомобилей с двигателями 2111i (1,5 л, 8-клапанный, инжекторный), 2112i (1,5 л, 16-клапанный, инжекторный), 21114i (1,6 л, 8-клапанный, инжекторный), 21124i (1,6 л, 16-ти клапанный). — клапан, впрыск).

Руководство

иллюстрировано подробными фотографиями.поэтапный процесс ремонта, благодаря которому даже начинающий автовладелец легко отстраняется от ремонтных работ. Способы ремонта выбираются исходя из использования стандартного набора инструментов в гараже, а фотоматериалы готовятся в процессе разборки и сборки автомобилей с участием высококвалифицированных автомехаников. В процессе описания ремонтных операций Дана полезные советы составлены на основе практики опытных автомобилистов. Дани перечисляет возможные неисправности. Рекомендации по их устранению, а также инструкции по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запчастей и агрегатов.Структура книги построена таким образом, что фотографии или рисунки, не имеющие порядкового номера, являются графическим дополнением к последующим пунктам. Книга может быть полезна всем автотранспортным средствам, выполняющим ремонт автомобилей своими силами.

В этом сайте сайта выделены вопросы, касающиеся ремонта и обслуживания ВАЗ 2110. Здесь собраны подробные инструкции от опытных механиков и владельцев автомобилей, представленные в различной форме. Фотоотчеты с соответствующими текстовыми комментариями позволят водителю увидеть те детали, которые используются в процессе ремонта или замены.Обычно они содержат дополнительную информацию относительно правильности действий и инструментов, используемых для них.

Однако не только материалы фото позволят отремонтировать ВАЗ 2110 своими руками. Видеогид будет не менее информативным и позволит быстрее вникнуть в суть происходящего . Их наглядность намного выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые руководство по ремонту выбрало для ВАЗ 2110.

Советуем изучить наиболее часто встречающиеся процедуры ремонта. Ввиду возраста двигателя и дорожных условий, это обязательно помешает ВАЗ 2110 8 клапанов. Если изменится поведение автомобиля при переключении скоростей, то лишних ВАЗ 2110 не будет. Проблемы с электр заглушкой решат. Не менее частым, чем остальные, является и ВАЗ 2110.

В свою очередь, проводя ремонт ВАЗ 2112 Ремонт и обслуживание нужно знать о тех процедурах, которые могут быть наиболее частыми.Для данной модели это ВАЗ 2112 и замена прокладки GBC ВАЗ 2112. Именно эти два вида ремонтных работ чаще всего интересуют владельцев.

Возникшие вопросы в процессе изучения материала Вы можете задать прямо на сайте. Для этого достаточно выйти из них, нажав соответствующую кнопку. Ответ скоро появится. Он расставит все точки и позволит устранить пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием «» появился задолго до того, как модель пошла на конвейер.В 1983 году конструкторы задумали превратить «хэтчбек» ВАЗ 2108 в новый седан. Список изменений был настолько велик, что в 1984 году его внесли в отдельный проект, а модель ВАЗ 21099 сделать как модификацию ВАЗ 2108.

В 1985 году появился первый экземпляр ВАЗ 2110. Модель долго тестировалась и дорабатывалась, пока впервые не показался мужчина в одном из номеров журнала «За рулем» (1990-й год). Снимки проводились тайно, за два года до запланированного выпуска автомобиля.

Кризис не позволил кризису выполнить план, поэтому производство было перенесено еще на 3 года. И так в 1995 году началась активная сборка ВАЗ 2110 .

Первые модели имеют прирост массы по сравнению с другими отечественными автомобилями. Несмотря на карбюраторный мотор (1,5 л 72 л.с.), которым они оснащались в самом начале, в автомобиле присутствует электронная система управления двигателем и блок диагностики. Подкупил покупателей и более современный внешний вид.

В 2007 году был произведен глубокий рестайлинг модели, в результате которого появилась Lada Priora.Еще 7 месяцев обе машины производились параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 . Сборка модели была перенесена в Украину, где продолжалась до 2014 года.

Краткая история автомобиля ВАЗ 2112

С 1999 года модельный ряд АвтоВАЗа пополнился новой моделью под названием ВАЗ 2112. Сменив предшественницу 2109, он продолжил серию хэтчбеков. а вот мы можем похвастаться более чутким управлением , которое даже можно охарактеризовать как спортивное.

ВАЗ 2112 комплектуется 5-ступенчатой ​​механической коробкой передач. Редуктор работает от системы переднего привода и имеет возможность установки одного из нескольких двигателей.В стандартной комплектации ** используются 1,5 литра с 16 клапанами **, распределенным впрыском и максимальной мощностью — 93 л.с. Среди модификаций можно найти как более бюджетные варианты, так и более серьезную альтернативу.

В 2008 году модель сняли с производства. В отличие от других автомобилей АвтоВАЗа, он никогда не передавался на другие заводы.

Известные модификации ВАЗ 2112 Модификации

Несмотря на недолгое существование, модель получила ряд модификаций :

• ВАЗ 21120 или в стандартной комплектации обладала 16-значным двигателем объемом 1 единица.5 литров;
• ВАЗ 21121 получил двигатель 1,6 л с 8 клапанами;
• ВАЗ 21122 стал обладателем мотора 1,5 литра с 8 клапанами. Модель ILL бюджетный вариант, т.к. выпускалась без электростеклоподъемников , использовались невентилируемые тормоза и комплектовалась 13 дисками;
• ВАЗ 21123 — трехдверная модификация, получившая название LADA 112 Coupe. Выпускался ограниченной серией с 2002 по 2006 годы. Автомобиль обладал 16-ти клапанным мотором класса «Люкс» объемом 1,6 л .;
• ВАЗ 21124 — автомобиль с небольшими изменениями, позволившими решить проблему с загибом клапанов и увеличить объем двигателя до 1.6 литров. Выпускался с 2004 по 2008 год;
• ВАЗ 21128 — самая мощная версия автомобиля , получившая 16-ти клапанный двигатель с рабочим объемом 1,8 литра и максимальной мощностью 105 л.с.

Устройство и неявные характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ. относятся к той немногочисленной категории, что авто , можно заменить своими руками , а при этом авторемонт не «влетит в копейки», а потребует минимальных материальных затрат.В разделе подробно представлены все спецификации . легковой автомобиль ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора Будет рассмотрено в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 То есть, машину с перспективой «вымирания» рассмотрим поподробнее.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные автомобили С передним расположением двигателя.Кузов ВАЗ 2110, 2111, 2112 — несущая конструкция, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 — Седан, ВАЗ-2111 Универсал, ВАЗ-2112 — Хэтчбек. Моторы ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые объемом 1,5 литра и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентной каталитической системой. нейтрализатор обратного каталитического действия с обратной связью или без нейтрализатора (ранее в состав автомобиля устанавливались карбюраторные двигатели без нейтрализатора).Автомобиль с мод. 2112 (16-клапанный) — другая схема подвески силового агрегата (на четырех опорах вместо трех — для компенсации повышенного крутящего момента), сцепление с измененными характеристиками пружин сжатия и демпфированных рессор ведомого диска, колес с посадочным диаметром обод 13 дюймов (двигатель 8 клапанный), 14 дюймов (двигатель 16 клапанов).

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности евро-2 (контроллеры МП7.0) Автомобили ВАЗ-21102, -2111, -21122.

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности евро-2 (контроллеры М1.5.4Н, «Январь 5.1») Автомобили ВАЗ-21102, -2111, -21122

Схема соединения системы управления двигателем ВАЗ-2111 с распределенным впрыском токсичности топлива Россия (контроллер М1.5.4) ВАЗ-21102 автомобили 2111 21122. На схеме не показаны точки соединения розово-черного, красного и зеленого цветов с красная полоса проводов.

В статье представлен принципиальный процесс электрооборудования автомобиля ВАЗ-21102, даны датчики, лампы освещения, другие элементы и показаны их соединения на электрической схеме.

ВАЗ-2115 «Жигули» — Страница Глеба

ВАЗ-2115 «Жигули» — Страница Глеба.

Сайт СовАвто.

Модель	ВАЗ-2115 «Жигули» (седан)
Сиденье	5
Масса нетто, кг [фунт]	970 [2134]
Масса с полной нагрузкой, кг [фунт]	1395 [3069]
Вес нагрузки, кг [фунт]	–
Общая масса прицепа, кг [фунт]	–
Длина, мм [дюйм.]	4330 [170,5]
Ширина, мм [дюймы]	1415 [55,7]
Высота, мм [дюймы]	1620 [63,8]
Основание, мм [дюйм]	2460 [96,9]
Минимальный зазор, мм [дюймы]	160 [6,3]
Минимальный радиус поворота, м [ярды]	–
Максимальная скорость, км / ч [mi / h]	165 [102.5]
Максимальная мощность, л.с. [кВт]	70 [52,5] при 5600 об / мин
Объем двигателя, л [см 3 ]	1,499 [1499]
Передаточное число	–
Передаточное число главной передачи	–
Пробег, литров / 100 км [миль / гал]	6,1 [38.5] @ 90 км / ч / 8 [29,3] @ 120 км / ч
Разрывной путь, м [ярды]	–
Емкость топливного бака, л [гал]	43 [11,3] (Ай-93)
Годы выпуска	1997-настоящее время
Тип двигателя	ВАЗ-21083, 4 линейн. Цил., Ом, карб.
Время разгона от 0 до 100 км / ч [0-62 миль / ч], сек.	13
Колесная формула	4 х 2
Фотографии	22 КБ (цвет, вид спереди [53]) 10 КБ (цвет, вид сзади [53]) 9 КБ (цвет, интерьер [53]) 5 КБ (цветное, другое вид изнутри [53]) 23 КБ (цвет, вид сзади [12])

Начало страницы

Автомобиль является модификацией популярной модели ВАЗ-21099 «Жигули».
