Всё, что нужно знать об обслуживании тормозного суппорта

  • Главная
  • Статьи
  • Клин, перегрев, коррозия: всё, что нужно знать об обслуживании тормозного суппорта

Автор: Михаил Баландин

Наверное, о суппортах уже рассказано всё. Но с тормозами — как с зарплатой: слишком много не бывает. Поэтому постараемся максимально подробно рассказать о том, как работает тормозной суппорт, как его правильно обслуживать и даже ремонтировать. И, само собой, покажем, что бывает, если суппорт не работает.

Что такое тормозной суппорт?

Суппорт — это та самая штука, в которой стоят тормозные колодки и которая прижимает их к тормозному диску при нажатии на педаль. С виду — суровая железяка, но в глубине души — довольно нежный механизм, требующий заботы и ласки. Точнее, смазки.

Работает он достаточно просто: когда мы давим на педаль тормоза, по магистралям (трубкам и шлангам) к суппорту подаётся тормозная жидкость. Она давит на поршень, который выходит из корпуса суппорта и давит на колодки.

В зависимости от конструкции суппорта поршень может быть один, а может — два или больше. Если поршень стоит только с внутренней стороны диска, то говорят о суппорте с плавающей скобой. В этом случае поршень давит только на внутреннюю колодку. Под его воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую колодку (внешнюю). Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей. И особенности этой конструкции объясняют тот факт, что внутренняя колодка обычно изнашивается быстрее внешней: она быстрее прижимается к диску и проводит с ним в контакте больше времени, чем внешняя.

Если поршни стоят с обеих сторон диска, то конструкция называется фиксированной. Принцип работы точно такой же, как и у суппорта с плавающей скобой, но колодки прижимаются к диску одинаково с обеих сторон. Тормоза в этом случае более эффективные, но большинству автолюбителей разница заметна не будет. Впрочем, на тяжёлых машинах фиксированный суппорт встречается очень часто.

Ну, а каким же образом колодки отходят от диска после того, как водитель отпускает педаль тормоза? Обычно под действием резинового уплотнителя (манжеты) поршень просто немного отодвигается от диска. Это движение очень небольшое — десятые доли миллиметра. С одной стороны, это хорошо: чем ближе остаются колодки к диску, тем быстрее они смогут начать торможение при нажатии на педаль. Но с другой стороны, если суппорт не совсем исправен, колодки остаются в контакте с диском. Об этой ситуации мы поговорим чуть ниже.

В некоторых суппортах для разведения колодок используются специальные пружины. Но опять же: с ними повезло только не самым дешёвым автомобилям. У бюджетных машин с плавающей скобой в суппорте механизм проще — такой, какой описан чуть выше.

Итак, что в суппорте может пойти не так? Разбираться поедем в известную компанию Volk Brake Performance, специалисты которой не просто ремонтируют и обслуживают тормоза, но и строят настоящие тюнинговые тормозные системы. Там нам расскажут о суппортах всё.

Коррозия металла

Наш главный вопрос: какие неисправности могут быть у суппорта? В принципе, основная неисправность тут одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться.

Само собой, железки перестают двигаться исключительно из-за ржавчины. Почему же она появляется?

Первая причина — это естественное в ходе эксплуатации попадание грязи, воды и пыли под пыльники поршня и направляющей скобы. Теоретически там должна быть смазка, а на практике там со временем получается абразив. В мегаполисах, где зимой дороги щедро обрабатывают реагентами, абразив получается особенно агрессивным. В результате подвижность деталей теряется, и суппорт закисает.

Специалисты сервиса как-то ради интереса решили проверить, под каким давлением можно сдвинуть с места поршень, который не удалось выдвинуть сжатым воздухом. Положили суппорт под гидравлический пресс и хорошенько на него надавили. Сложно поверить, но усилие в 150 кг сдвинуть поршень не смогло. Ну а тормозная жидкость такой поршень не сдвинет и подавно.

Теперь перейдём ко второму вопросу: чем опасны заржавевшие поршень и направляющие?

В самой лёгкой ситуации — перекосом тормозной колодки. Задача скобы суппорта — не только подводить колодку к диску, но и выравнивать положение колодки относительно диска. Колодка должна прижиматься равномерно всей поверхностью. Если подвижность направляющих скобы нарушена, колодка встаёт наискосок. В этом случае будет очень хорошо заметен неравномерный износ колодки. И, само собой, износится она быстрее, чем положено. Кроме того, эффективность торможения на колесе с закисшими направляющими будет ниже. Водитель это, может быть, не всегда заметит, но на скользкой дороге эффект будет неожиданно неприятным.

Неравномерный износ колодки

Последствия закисания поршня суппорта намного серьёзнее. Сила, которая прижимает колодку к диску под давлением тормозной жидкости, намного больше той, которая прикладывается к колодке со стороны резинового уплотнителя или пружинки. Поэтому ржавый поршень ещё, может быть, способен прижать колодку к диску, а вот отойти от диска колодка уже не сможет. И водителю не остаётся ничего другого, как ехать на приторможенном колесе. Чем это чревато? Ничем хорошим.

Во-первых, это можно заметить по внезапно выросшему расходу топлива. Тут всё просто: свободный выбег становится меньше, накатом машина едет плохо, да и на газ реагирует уже не так охотно. Педаль надо давить больше, расход растёт. Но это не самое страшное.

Хуже, что от постоянного трения выходят из строя и колодки, и диск. Колодки, вроде бы, расходник, и чёрт бы с ними, но и их жалко. Хорошие колодки стоят денег, а их замена в сервисе тоже не бесплатная. В ходе постоянного трения о диск колодки в буквальном смысле жарятся. Затем они начинают выкрашиваться: сгорает связующий пластичный материал, колодки начинают “пылить” твёрдыми фракциями. Частицы попадают на диск и царапают его. Иногда — до такого состояния, что диск приходится менять, в лучшем случае — протачивать.

Последствия перегрева колодки

Диск тоже перегревается. Иногда на диске даже заметны следы локального перегрева. И этот перегрев намного опаснее, чем кажется. Мы привыкли думать, что самое страшное — это возможность превратить перегретый диск в “восьмёрку”. Да, ездить с поведённым диском — удовольствие ниже среднего. На высокой скорости педаль тормоза бьёт в ногу, появляется неприятное волнообразное торможение на низкой скорости.На самом деле последствия ещё более серьёзные: у хронически перегревающегося диска меняется состав, что негативно влияет на его сцепление с колодкой. Колодка по нему начинает просто скользить, практически не замедляя машину.

Локальный перегрев диска

Если хронически пренебрегать обслуживанием суппорта, со временем придётся не просто менять смазку и резинки, но и весь корпус и поршень: на них появляется коррозия, которая не даёт обеспечить плотное прилегание уплотнительных колец и самого поршня. И в этом случае тормозную систему спасёт только замена суппорта. Обойдётся это заметно дороже обслуживания.

Специалисты сервиса вспомнили и самые опасные последствия, с которыми им приходилось сталкиваться. Три раза встречались развалившиеся диски (это самое тяжёлое последствие), а в некоторых ситуациях закипала тормозная жидкость. Новая “тормозуха”, конечно, не закипит. Но если её не менять много лет, со временем содержание воды в ней растёт (тормозная жидкость очень гигроскопична), и при приближении количества воды приблизительно к 4% жидкость может закипеть. Ну а паровая пробка в тормозной магистрали — это уже почти криминал: можно и убиться. А ещё одно интересное последствие сильного перегрева — это утечка смазки из ступичного подшипника. Случай редкий, но вполне вероятный: смазка становится слишком жидкой и просто вытекает из ступицы. Тут есть вероятность заняться не только ремонтом суппорта, но и заменой подшипника. А тем, на чьих машинах подшипник меняется в сборе со ступицей — ещё и заменой ступицы.

На этом чисто теоретическую часть можно закончить. Не уверен, что сказал что-то новое, но сказать должен был. Теперь перейдём к более практической части: что и как делать, чтобы тормозить правильно.

Главное — смазка!

Минутка рубрики “Очевидное — Невероятное”: самая полезная штука для здоровья суппорта — это смазка. Она выполняет несколько функций. Первая — очевидная: обеспечивает подвижность элементов конструкции суппортов. Вторая не такая очевидная, но и не сильно невероятная: смазка не даёт пыли, грязи и воде попасть внутрь корпуса суппорта. Поэтому при переборке суппорта стараются использовать лучшую смазку, которая хорошо себя зарекомендовала. Слава богу, прошли те времена, когда не было ничего лучше солидола или литола. Сейчас на рынке выбор смазок большой, так что есть, с чем поэкспериментировать. В Volk Brake Performance эксперименты со смазкой закончились лет восемь назад, когда мастера перешли на продукцию отечественной компании ВМПАВТО.

Для монтажа манжеты и установки поршня обычно используют смазку МС 1600.

По словам специалистов сервиса, она не только хорошо работает, но и удобна в использовании: её белый цвет позволяет контролировать равномерное нанесение смазки без пропусков. Такая же смазка используется и для резьбы штуцера.

Если коррозия ещё не сожрала корпус суппорта, то его можно очистить, смазать и поставить на машину. Для очистки используется пескоструйка, другим способом убрать с него всю грязь и ржавчину очень проблематично.

А вот уплотнительные кольца и пыльники повторно ставить нельзя в любом случае. Хорошо, что в продаже есть ремкомплекты практически для любых суппортов. В Volk Brake Performance пробовали разные комплекты, но в итоге остановились на продукции Frenkit. Звучит, как реклама, но если отзывы хорошие, то почему бы и нет.

При сборке суппорта и установке колодок просто необходимо использовать соответствующие смазки. Очень желательно, чтобы они были хорошими. Как я уже говорил, в этом сервисе любят продукцию ВМПАВТО, и претензий к качеству не возникает. Только нужно понять, что и чем смазывать. Можно, конечно, обойтись одной универсальной смазкой МС 1600, ее в сервисе применяют годами, и она подойдёт и для направляющих суппорта, и для поршня, и даже для обратной стороны колодок.

Но есть те, кто предпочитает брать специализированные смазки. Например, смазка PAG на полиалкиленгликолевой основе предназначена специально для направляющих суппорта и тормозного поршня. Ее главная особенность — износоустойчивость при мелких движениях, поэтому она так подходит для направляющих суппорта. Эта смазка не коксуется и не вызывает деформации и разрушения резиновых пыльников.

В сборке самое главное — делать всё аккуратно. Перекошенные при установке манжеты, надорванные пыльники — всё это сведёт результаты работы к нулю. Да и просто плохо очищенный суппорт невозможно собрать настолько тщательно, чтобы он дожил до следующего ТО.

Кстати, а как часто нужно обслуживать суппорты?

Беречь и защищать

Периодичность ТО суппортов — вопрос сложный. Лучше всего проводить их профилактику каждый раз при замене колодок. А вот по пробегу ориентироваться трудно. Кто-то умудряется прикончить колодки за 15-20 тысяч километров, кто-то ездит на комплекте по 50 тысяч. Как-то рассчитать нормальный интервал с таким разбросом сложно. Но есть ориентир по времени — это один год. Раз в год чистка и смазка суппорту необходима. Конечно, он будет ездить и без этой операции, но срок его службы будет заметно меньше.

Кроме того, периодичность обслуживания зависит от многих других факторов. Как я уже говорил, если в вашем городе зимой злоупотребляют реагентами, интервал лучше сократить. И было бы неплохо при мойке машины отмывать по возможности тормозные механизмы хотя бы снаружи. Реагенты сокращают жизнь не только суппортам, но и, например, тормозным трубкам, которые быстрее корродируют. Лишняя мойка им не помешает.

Разумеется, повышенное внимание потребуется суппортам автомобилей, которые часто ездят по грязи. Любите рыбалку, охоту или грибы? Не забывайте о чистоте тормозных механизмов.

Специалисты заметили ещё один интересный фактор, влияющий на ресурс суппортов — тип колёсных дисков. На одних и тех же автомобилях суппорты живут намного дольше, если машина ездит на легкосплавных или кованых дисках. Получается, штампованные диски ресурс сокращают. Объяснить этот факт однозначно они не могут. Есть предположение, что со штампами сложнее добраться до суппортов при мойке. Либо с ними хуже охлаждение. Однозначного ответа нет, но факт доказанный. Так что если вы ездите на штамповке, проверяйте суппорты почаще.

Ну, и последнее: для обслуживания суппортов не стоит использовать ремкомплекты и смазку неустановленного происхождения. Продукцию Frenkit и ВМПАВТО нам порекомендовали в профильной мастерской, которой мы доверяем, и названия этих производителей прозвучали у нас исключительно из большой любви к автомобилям. И к тормозам, без которых нам не выжить.

практика



Новые статьи

Статьи / Практика Вечная молодость: как не дать постареть кузову автомобиля Те, кто хотя бы раз в жизни покупал новый автомобиль, испытал чувство, которое можно описать расхожей фразой «лишь бы с ласточкой ничего не случилось».

Но жизнь так погано устроена, что с ла… 1413 0 4 27.12.2022

Статьи / Популярные вопросы Зона действия дорожных знаков: как ее определить Дорожные знаки хорошо знают практически все водители. Но многие спустя годы после автошколы иногда задаются вопросом: «докуда действует вот тот знак, который я только что проехал?». В голову… 1097 0 1 27.12.2022

Статьи / Авто с пробегом 5 причин покупать и не покупать Kia Cerato III (YD) Довольно большой, но недорогой седан в России не мог не понравиться покупателям.

И Cerato понравился. Автомобили третьего поколения появились в 2013 году, и с каждым годом продажи только рос… 5201 3 1 25.12.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 20331 7 205 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть. .. 16107 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з… 13575 26 30 10.08.2022

Принцип работы направляющих тормозного суппорта. Тормозной суппорт

Тормозная система состоит из компонентов, некоторые из них во время работы достигают высоких температур. Каждая из них выполняет свою, строго отведенную функцию. Не является исключением и тормозной суппорт, именно он постоянно подвергается перепаду температур, именно он способствует торможению автомобиля. Главная задача этого элемента тормозной системы заключается в том, чтобы передать усилия с педали тормоза на . С первого взгляда суппорт тормозной устроен просто и не имеет никаких подводных камней. Однако это только с первого взгляда.

Разновидности

В процессе эволюции, тормозной суппорт изготавливался двух видов. Для начала давайте рассмотрим принцип работы дискового тормозного механизма с плавающей скобой.

Такой дисковый механизм чаще всего используют производители автомобилей. Дело в том, что этот механизм обладает небольшими размерами и небольшой ценой. этого типа чаще всего устанавливают на автомобили со средним радиусом колеса.

Механизм устроен так, что гидравлический цилиндр и его поршень расположен с одной стороны тормозного диска, и во время торможения поршень прижимает колодки к диску, благодаря этому автомобиль останавливается. Плавающая скоба имеет ряд достоинств и недостатков. Главным из этих недостатков считается то, что такой суппорт нередко забивается грязью и пылью, что негативно сказывается на работоспособности.

Помимо этого, тормозной механизм с плавающей скобой не может контактировать с коррозией на диске. Чтобы устранить эти недостатки, требуется устанавливать и вовремя менять пыльник направляющей втулки и манжеты. К преимуществам можно отнести небольшие размеры устройства, простоту замены и надежность.

Существует еще и второй вид тормозного суппорта. В отличие от первого типа, здесь суппорт надежно закрепляется либо на задней подвеске, либо на переднем кулаке, из-за чего она и получила название фиксированная. Корпус суппорта устанавливается с обеих сторон тормозного диска симметрично. Фиксированный суппорт устроен так, что во время нажатия на педаль остановки к диску с двух сторон прижимаются колодки, благодаря чему автомобиль начинает останавливаться.

Главным отличием считается то, что здесь тормозные колодки удерживаются в разведенном состоянии с помощью пружин специальной формы, а не давлением как в случае с плавающей скобой.

Чтобы поршни одновременно надавили на колодки, и те начали останавливать колесо, существует разветвленная система труб, по которой жидкость попадает в цилиндры.

Эта система получила большое распространение на тяжелых и спортивных автомобилях, иногда бывает такое, что это одна машина. Дело в том, что такие тормоза дороже, чем первый вид, и тем более чем барабанные. Это является существенным недостатком этого типа. Помимо этого, они больше по габаритам, чем первый вид. Но существует неоспоримый плюс, он заключается в том, что эффективность этих тормозов намного больше, чем у любых других.

Несмотря на то, что существует два типа дисковой тормозной системы, работа и устройство обеих систем практически не отличаются. Рассмотрев схему суппорта можно понять, как просто он на самом деле устроен, понять принцип работы. Обе системы разделяют схожий принцип работы, создавая давление в тормозной системе, усилие передается на тормозные поршни, которые заставляют прижать колодки к тормозному диску и остановить его.

Из-за того, что колеса автомобиля крепятся к дисковому тормозу и вращаются совместно, после того как будет зажат тормозной диск, колесо тоже начнет замедляться до полной остановки.

Обнаружение поломки

Как и все остальные системы и механизмы машины, тормозная система время от времени приходит в негодность и требует замены некоторых деталей. Не стоит откладывать замену одного из элементов тормозной системы на потом, это может привести к серьезной аварии.

Чтобы заменить один из компонентов тормозной системы, нужно правильно определить, что пришло в негодность. Чаще всего в негодность приходят колодки и диски. Дело в том, что при торможении из-за силы трения эти устройства достигают высоких температур, поэтому быстро изнашиваются. При покупке новых агрегатов следует обратить внимание не только на прочность, но и на то, как они относятся к высоким температурам.

При соблюдении всех параметров температуры можно уберечь поршни и цилиндры от заклинивания или деформации, а ведь они могут привести к более дорогостоящему ремонту. Поршень доставляет много хлопот, например, может не возвращать колодки обратно.

Следует обращать внимание на все устройства этой системы, самые мелкие и незначительные на первый взгляд элементы выполняют важную роль во всем механизме. Например, пыльник направляющей втулки – на первый взгляд ненужная деталь, но именно пыльник направляющей втулки предохраняет суппорт от заклинивания. Манжета внутри корпуса играет главную роль в обеспечении герметичности всей системы.


Такой же на первый взгляд неважной частью является сальник тормозного цилиндра. Так же как и другие сальники, этот удерживает жидкость в корпусе. Во время износа сальника следует его немедленно заменить новым.

Скрип и звон в области передней или задней подвески, а еще плохое срабатывание тормозов – это признаки уже совсем не рабочей системы. Если было обнаружено, что следует заменить колодки или суппорты, то к этому процессу следует отнестись со всей серьезностью.

Чтобы полностью избавиться от лишнего шума в системе, нужно менять неисправные агрегаты как с левой, так и с правой стороны. Чаще всего на некоторых автомобилях заклинивает именно правый суппорт. Обуславливается это тем, что чаще всего водители меняют только левый суппорт, потому что он находится с водительской стороны, а правый остается в стороне.

Замена

Перед тем как будут производиться работы по замене компонентов, следует поставить автомобиль на ровную и твердую поверхность. Идеально для этого подойдет гараж с бетонным полом. На примере будет рассмотрена правая сторона автомобиля.

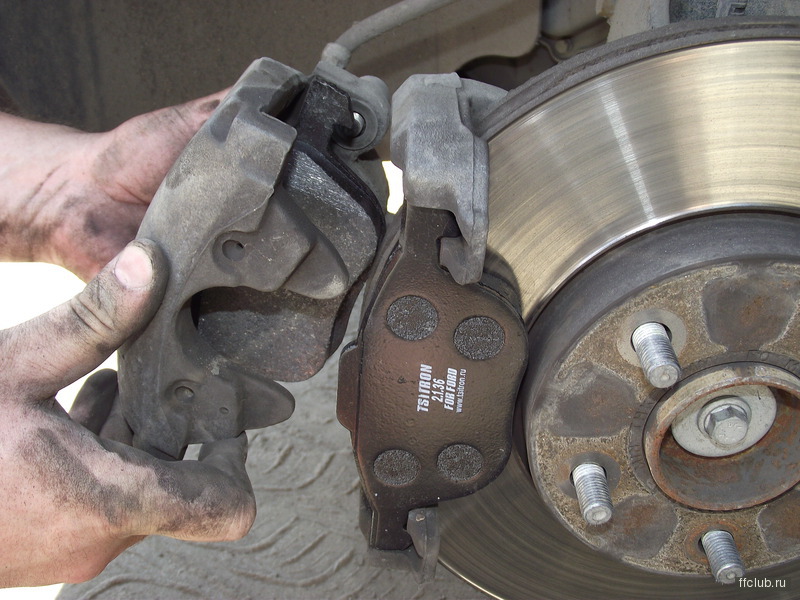

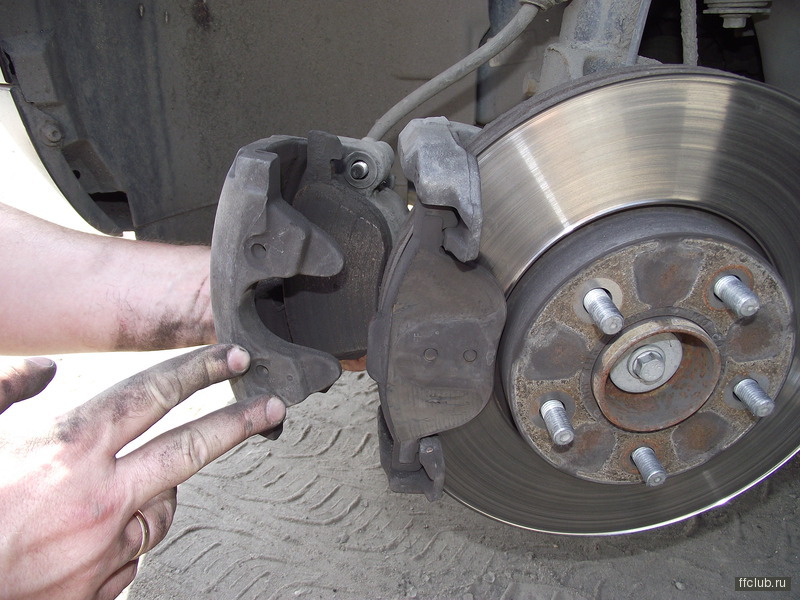

  1. Первое, что нужно сделать, это поднять автомобиль и подложить что-то под пороги машины для того, чтобы добавить устойчивости. Следует отметить, что при замене заднего тормозного механизма нужно снять автомобиль с ручника.
  2. Закрепив машину на месте, нужно снять колеса, это необходимо, чтобы была возможность без труда осмотреть все агрегаты на работоспособность. Для удобства снятия колес следует ослабить каждый болт не более чем на один оборот, затем поднять машину и выкрутить болты совсем. Сложив все болты в одно место, Вы ускорите процесс сборки в разы.
  3. После того, как было снято правое колесо с автомобиля, и все болты от него находятся в одном месте, нужно открыть клапан прокачки системы. Сделать это можно обычным ключом, его глухой стороной. Шланг, из которого вытекает жидкость, нужно направить в заранее подготовленную тару, чтобы жидкость стекала именно туда.
  4. Затем нужно прижать поршни обратно в суппорт. Выдавливать нужно до тех пор, пока колодки плотно не прижмутся к ротору. Во время выдавливания и будет сливаться тормозная жидкость.


Важен тот факт, что если не работает ручник, то следует проверять именно задние суппорты. Замена задних суппортов не отличается особой сложностью на большинстве автомобилей. Главное, что нужно сделать перед заменой задней части тормозной системы, – это изучить схему своего автомобиля и узнать о том, как крепится задний суппорт или колодки, чтобы ничего не сломать.

  1. С помощью ключа ослабляем болт, который держит шланг дискового тормоза. Только после этого можно приступать к снятию суппорта с поворотного кулака. Для этого потребуется определенный набор ключей и шестигранников. После этого поворачиваем суппорт и полностью откручиваем болт, который до этого ослабили. Сняв шланг, следует наживить болт, который выкрутили, это нужно для того, чтобы не потерять болт.
  2. Сняв старый суппорт нужно взять новый и поставить его на место. Сделать это нужно в обратном снятию порядке. Главное в этом процессе – не потерять болты или пальцы, которые будут сняты в процессе замены. Рекомендуется смазать пальцы новой смазкой, потому что заводское соединение уже нарушено, и если на сухую завернуть, то пальцы могут закиснуть. В каждом автомобильном магазине есть специальная смазка для пальцев, с этим проблем быть не должно.
  3. Если во время замены суппорта на цилиндре были замечены следы подтеков тормозной жидкости, то в негодность пришли сальники цилиндров дискового механизма, их тоже следует немедленно заменить. Следует обратить внимание и на состояние пыльников. Во всей тормозной системе существует несколько пыльников. Количество пыльников зависит от производителя автомобиля. Основными являются: пыльник направляющей втулки и пыльник суппорта. Как правило, эти пыльники выходят из строя из-за высокой температуры.


Любому водителю известно, что тормозная система является залогом безопасности и глупо ею пренебрегать, когда она нуждается в срочном ремонте. В этой статье мы рассмотрим такое важное мероприятие, как замена поршня переднего и заднего тормозного суппорта, разберем особенность их работы, устройство, основные неисправности и их признаки.

Как устроен тормозной суппорт?


Тормозная система представляет собой гидравлическую часть автомобиля, выполненную из стальных трубок, внутри которых перемещается тормозная жидкость. Для того чтобы привести ее в движение и создать необходимое давление, используется мускульная сила человека, с помощью которой он давит на педаль газа. Для чего же нужно это давление? А давление жидкости используется для приведения в действие . Он зажимает тормозные колодки, которые останавливают тормозной диск, а следом и колесо.

Суппорт состоит из главного корпуса, который крепится к поворотному кулаку и имеет в своем составе крепления для колодок и дополнительных частей тормозной системы. Поршень устанавливается таким образом, чтобы между его частями находился тормозной диск. Далее на эти части изнутри вставляются тормозные колодки. Колодки имеют нежесткое крепление при помощи специальной проволоки, которая исключает их вылет из суппорта.


Основной частью суппорта является тормозной поршень, который приводит в действие тормозные колодки и прижимает их к диску. Поршень приводится в движение от давления, создаваемого в тормозной системе. При ослаблении усилия нажатия на педаль, давление падает, а поршень возвращается в исходное положение под действием возвратной пружины механизма.

Для уплотнения данного поршня применяются специальные сальники, выполненные в виде колец. Они исключают любую утечку тормозной жидкости в процессе работы поршня.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

Видео — Выпрессовка поршня из суппорта

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Видео — Как вдавить поршень заднего суппорта

Вот так выполняется замена тормозного поршня. Как видите, данная задача не представляет собой ничего сложного и подвластна любому начинающему автомеханику.

Впервые суппорты были изготовлены в конце ХІХ века англичанином Ф.Ланчестером, но применения им не нашлось. Позже их начали ставить на шасси боевых самолетов и на спортивные автомобили. На потоковые автомодели суппорт попал только в средине ХХ века. Суппорт – это ключевая деталь тормозной системы машины. А значит, это ваша уверенность в безопасности на дороге. Не забывайте систематически диагностировать суппорты и незамедлительно устранять неполадки.

Типы тормозных суппортов

В момент торможения задействован ряд деталей: тормозной диск, и суппорт. Ключевая роль в этом процессе отводится суппорту, так как именно он прижимает колодки к диску. Тормозные суппорты бывают фиксированные и с плавающей скобой. Рассмотрим оба типа.

Принцип работы тормозного суппорта

Тормозной суппорт фиксированной конструкции имеет металлический корпус и два рабочих цилиндра, прикрепленных с обеих сторон . Сам корпус конструкции фиксируется на поворотном кулаке. В состоянии спокойствия суппорты удерживаются пружинами. В момент торможения колодки синхронно прижимаются к диску с обеих сторон.

Чтобы произошло синхронное срабатывание тормозных суппортов (колодок), нужна тормозная жидкость. Подается она по трубкам во все цилиндры (несколько цилиндров повышают эффективность работы тормозов). Такие мощные колодки стоят на гоночных машинах и на тяжелых автомобилях (например, Mercedes-Benz).

Тормозной суппорт с плавающей скобой имеет кронштейн и корпус цилиндра (с 1-2 поршнями), прикрепленный к внутренней стороне колеса. Эта колодка стоит на одном месте стабильно. В момент торможения поршень надавливает на впереди стоящую колодку. Затем колодка прижимается к диску, и плавающая скоба суппорта по направляющим пальцам движется навстречу суппортам. В итоге и вторая (внешняя) колодка прижимается к тормозному диску.

Суппорт с плавающей скобой по объему меньше фиксированной конструкции суппорта. Кроме того, сам механизм значительно проще. Стоят суппорты с плавающей скобой на автомобилях эконом-класса со штатными дисками малого размера.

Признаки неисправности тормозного суппорта

Водитель должен быть наблюдательным, чтобы вовремя почувствовать неисправность суппорта. Что должно вас насторожить? Наиболее распространенные признаки неисправности суппорта:

Для полной остановки автомобиля нужны сверхусилия.

В момент торможения машину начинает тянуть в сторону.

Педаль тормоза «проваливается» без усилий.

Тормозная педаль вибрирует.

В педали тормоза появилось некое сопротивление.

При большом усилии задние тормоза блокируются.

Появился странный скрип, визг при торможении (поэтому не забывайте о регулярной смазке суппортов).

Происходит утечка тормозной жидкости.

Способы ремонта тормозного суппорта

Если тормоза подклинивают, то причиной может быть ржавчина на неподвижных колодках суппорта. Такое происходит, когда машина долго простаивала, или вам попался некачественный пыльник. Чтобы эту коррозию убрать, потребуется наждачка, щетка по металлу и крупный напильник. После удаления ржавчины металл покрывают смазкой высокотемпературного типа. Если на колодках появились мелкие ямки от ржавчины, то придется зашлифовать их напильником (иначе колодка к тормозному диску неплотно прижмется). Поменяйте заодно и манжеты.

Если ямки приличных размеров, то покупайте новую неподвижную часть суппорта, потому что шлифовка напильником тут бессильна. Если клинят направляющие суппорта, то придется снять колодки. Теперь добиваемся свободного перемещения по направляющим: проверяем изгиб, чистим и смазываем.

Если клинит поршень в суппорте. Для проверки отпустите штуцер прокачки после того, как колодки заклинят. Если есть неисправность, то подклинивание больше наблюдаться не будет. Если вы демонтируете суппорт, то обратно вдавить поршень будет очень сложно. В целях профилактики периодически можно винтом завести поршень до упора внутрь суппорта, а потом при помощи педали вытолкнуть его наружу. Но, опять же, не целиком (чтобы он не выпал).

Подписывайтесь на наши ленты в
