Дополнительный датчик температуры для автомобиля

Здравствуйте! Увидев на вашем сайте дополнительные датчики температуры для машин, я решил установить один из них на свой автомобиль.

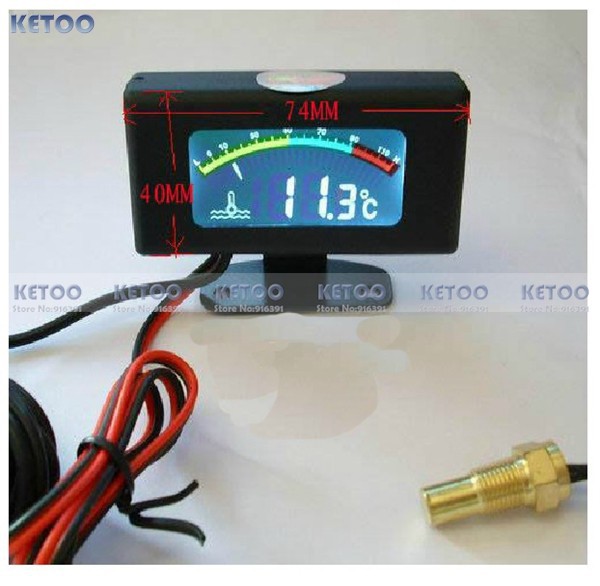

После изучения каталога и консультации, выбор пал на электронный указатель температуры двигателя, вот его ОПИСАНИЕ. В комплекте: сам прибор с припаянными к нему проводами «+» «-» и выносным датчиком температуры, инструкция. Инструкция к датчику температуры рекомендует включать в цепь питания стабилизатор напряжения и 2 конденсатора, а при установке датчика использовать термопасту. Но комплектность прибора их не включает. Специально идти в магазин не хотелось, и по моей просьбе мне прислали эти элементы вместе с прибором

Причин установки дополнительного датчика температуры двигателя, на мою машину, несколько: возникли сомнения в правильности показаний штатного прибора,  + периодически он переставал работать,  + штатный датчик температуры, как не крути, показывает температуру примерно, а хочется большей точности.

Сам указатель я решил «внедрить» в приборную панель прямо над штатным. Итак, для начала снимаем приборную панель (на Audi 80 это делается за пару минут)

Разбираем приборную панель до основания. Снимаем плату и все приборы

Намечаем место в панели, для установки индикатора прибора и прорезаем пластик по размеру. Делать необходимо очень аккуратно, или после установки останутся зазоры, что испортит эстетический вид

Устанавливаем прибор в отверстие, у меня он встал очень плотно – фиксировать болтами не было необходимости

Устанавливаем на место тахометр, если какие-то пластмассовые элементы мешают – аккуратно их подрезаем. Провода  «+» и  «-» удлиняем и выводим через отверстие под лампочку подсветки (на яркости подсветки, впоследствии, это никак не отразилось)

Устанавливаем оставшиеся родные приборы и плату. Провода протягиваем, через подходящие отверстия

Стабилизатор напряжения и 2 конденсатора, которые дополнительно мне прислали с прибором, я просто скрутил вместе по прилагаемой схеме (радиолюбителей прошу сильно не пинать), конечно надо было спаять, но паяльника под рукой не было. В дальнейшем, я спаял контакты, ведь все должно быть надежно. На среднюю ножку минус, на левую – плюс от прибора, на правую плюс от авто.  Всё это закрепил на металлической пластине и зафиксировал на приборке

Приборную панель устанавливаем на место. Подключаем плюс и минус («-» берём откуда угодно, а плюс так, чтобы включался с поворотом ключа)

Далее, нужно протянуть выносной датчик в моторный отсек. На Audi 80 это удобнее сделать открутив полочку в ногах водителя. И выбрать место установки датчика температуры на двигателе. Мне повезло, на моем двигателе, в головке блока цилиндров, я обнаружил уже готовое отверстие, которое отлично подходило под размеры датчика. Длины провода датчика хватило тик в тик. Углубление заполнил термопастой, установил и зафиксировал термодатчик.  И вот что получилось

Выяснилось, что штатный указатель температуры дает примерную информацию о температуре двигателя. Вот видео о работе датчика температуры на моей Audi
