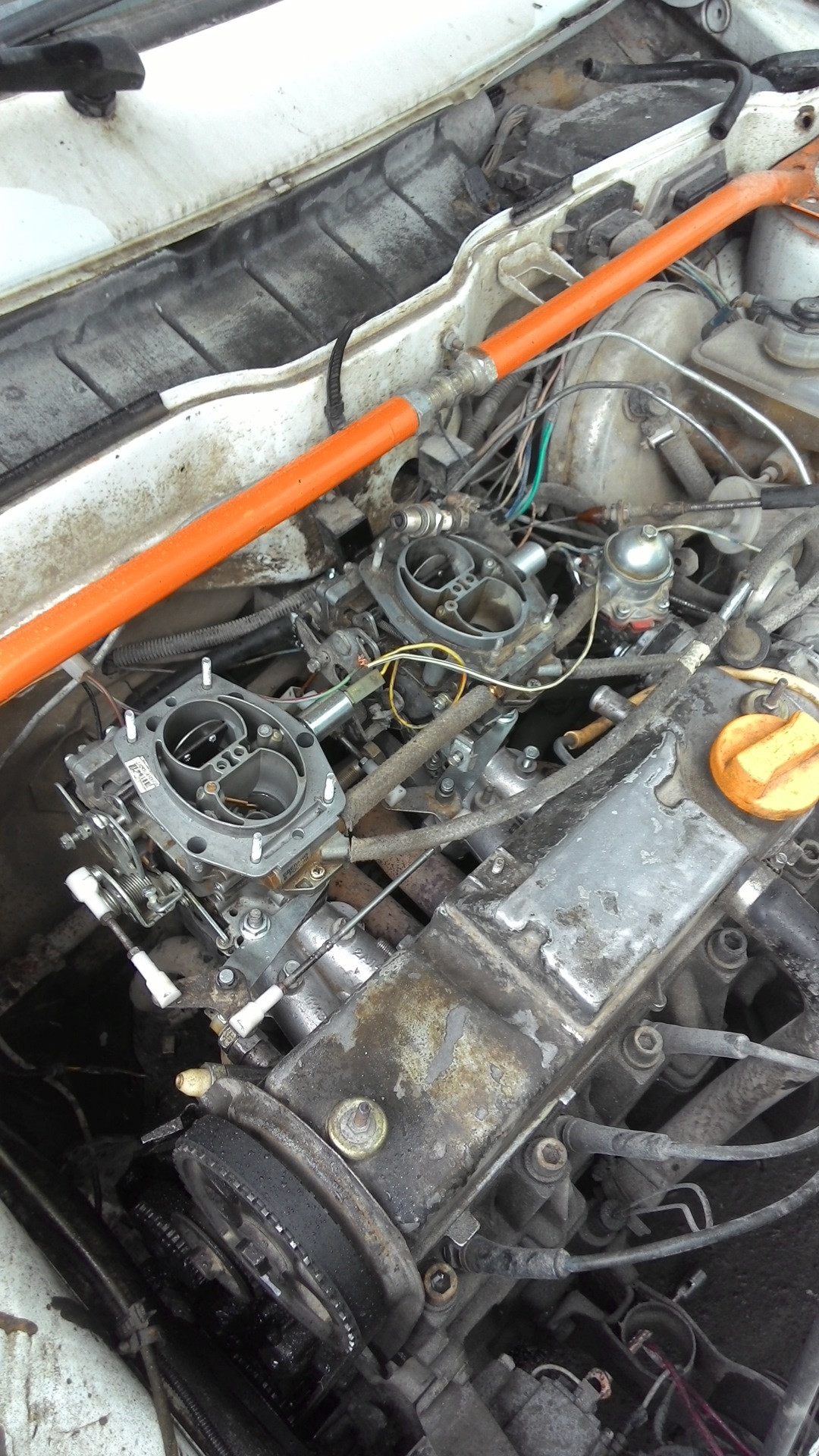

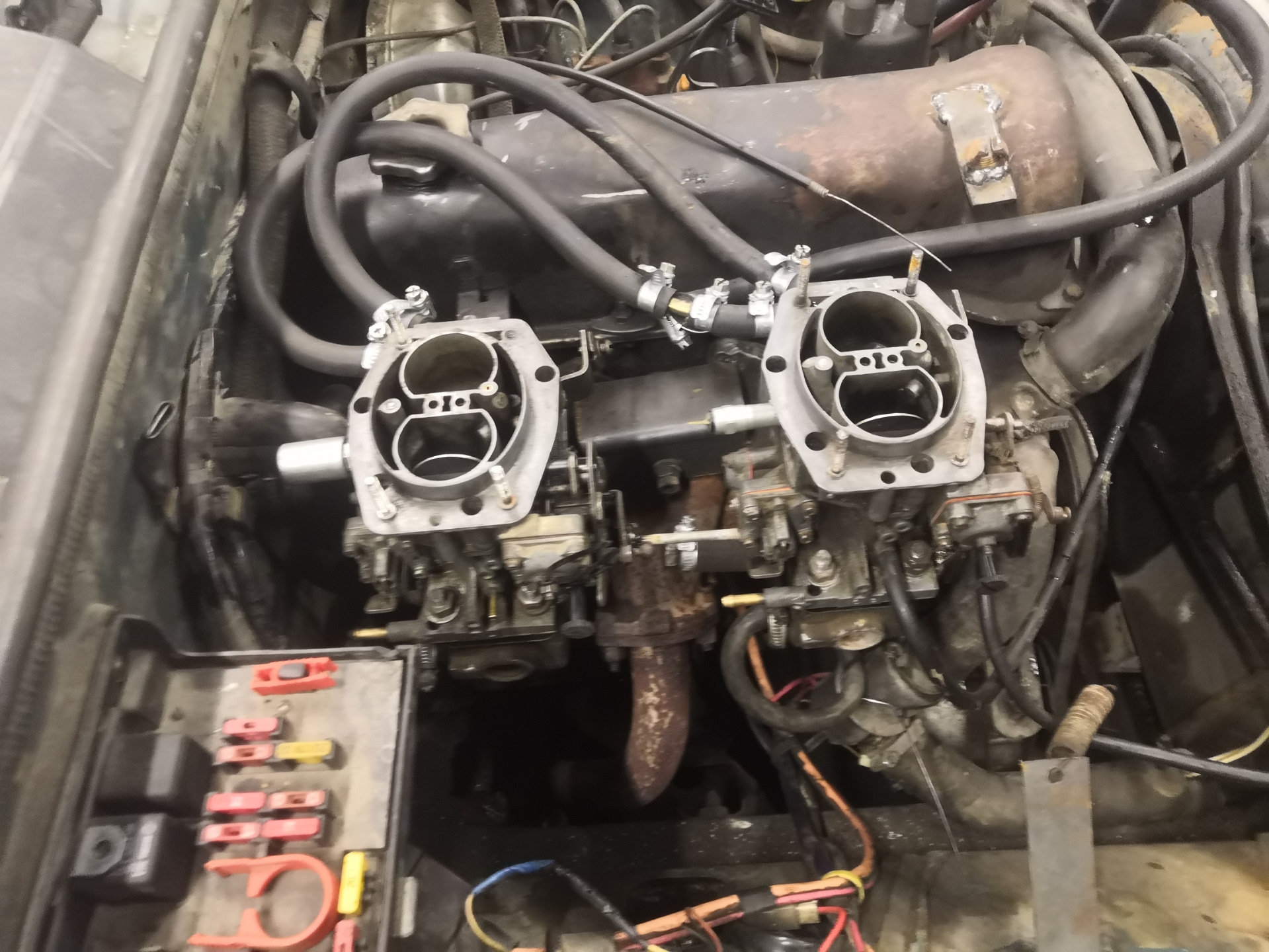

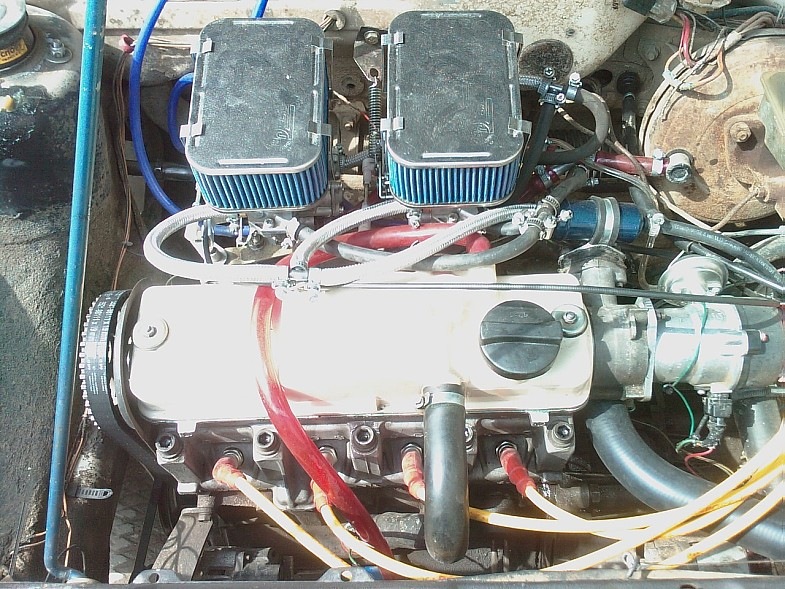

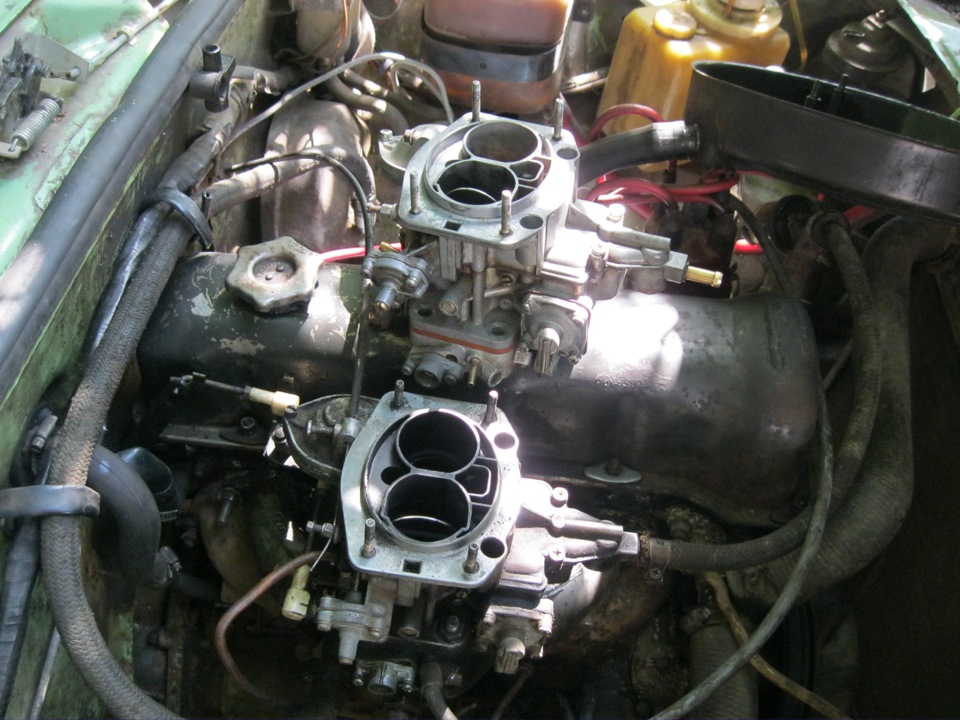

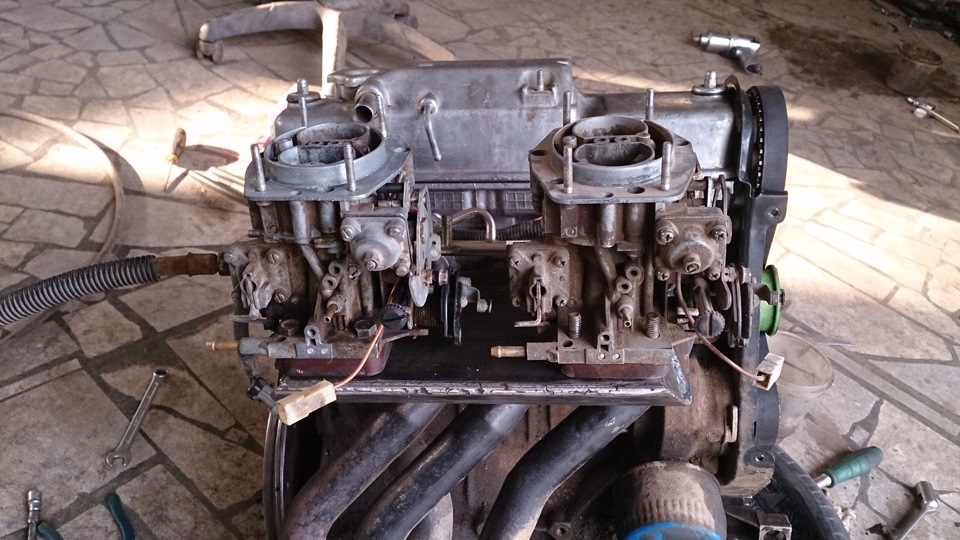

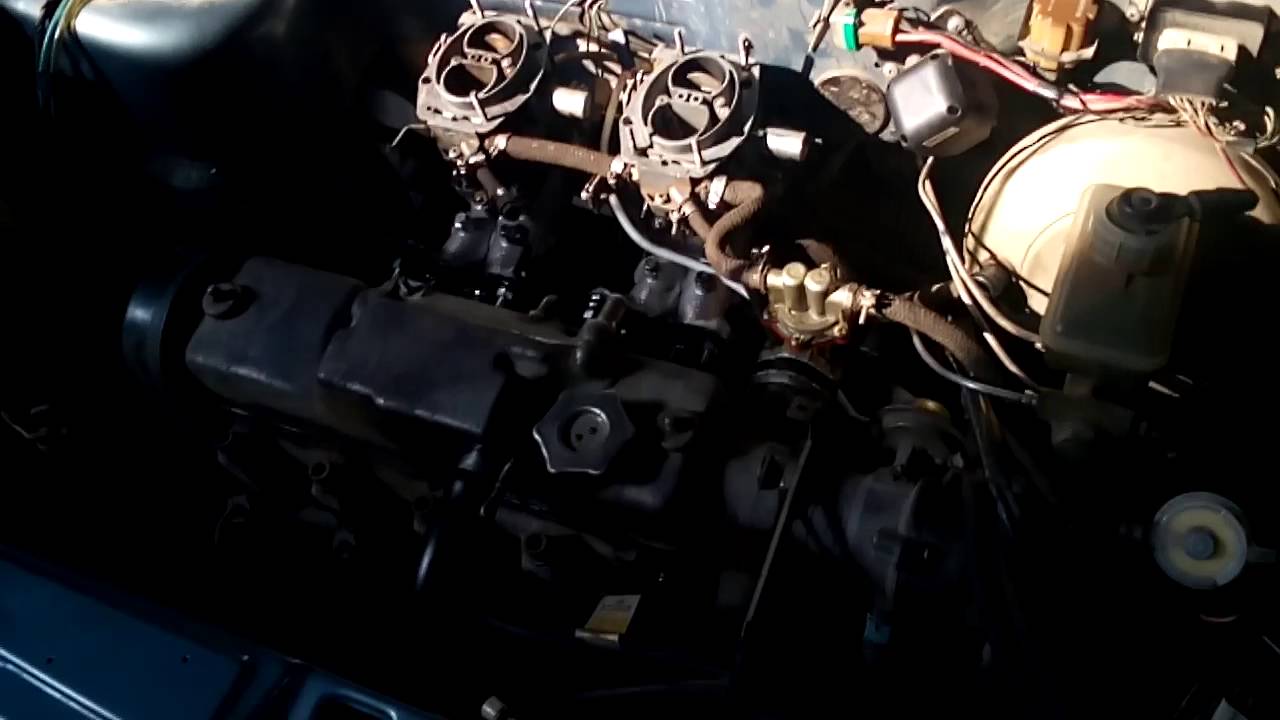

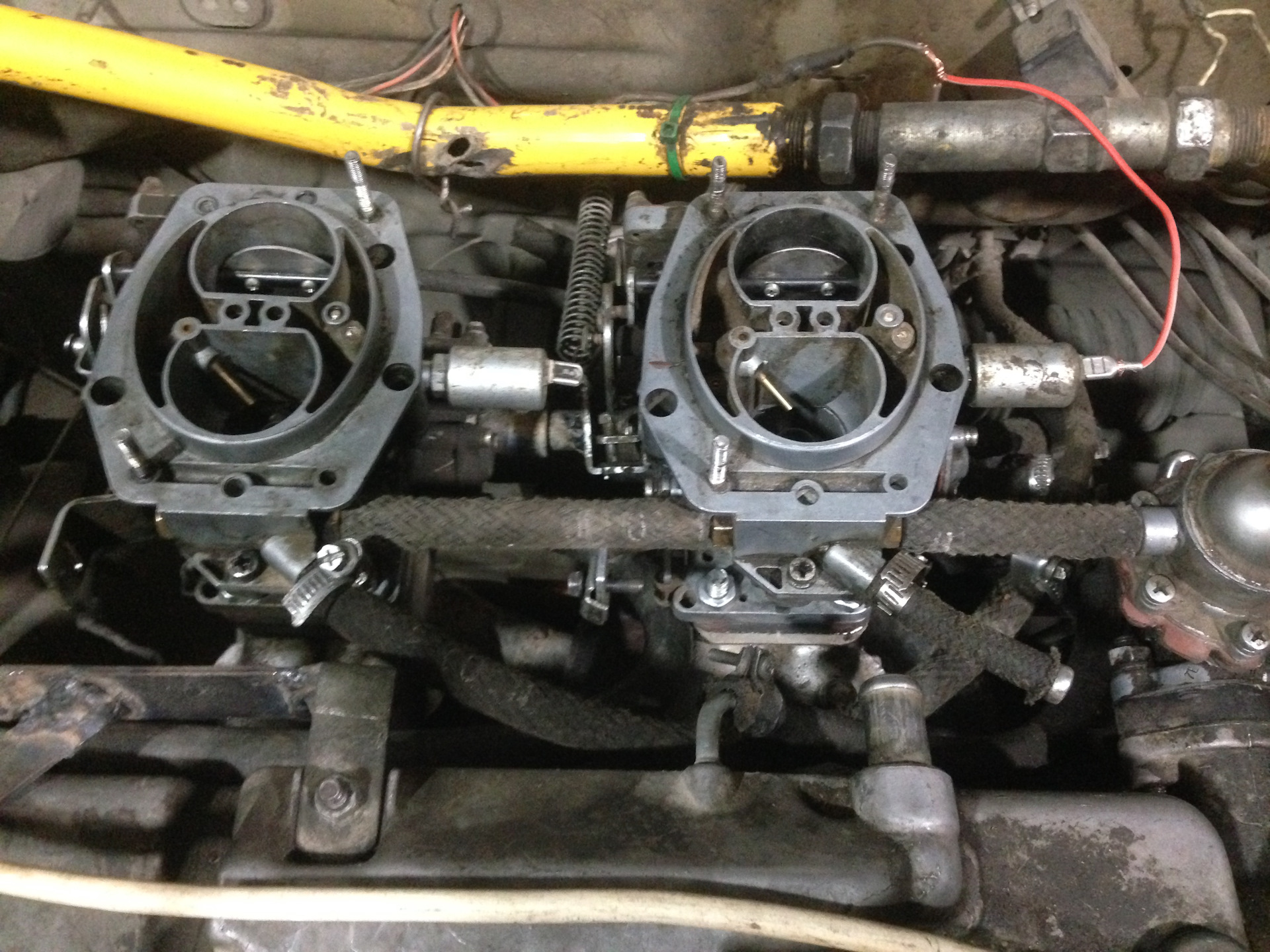

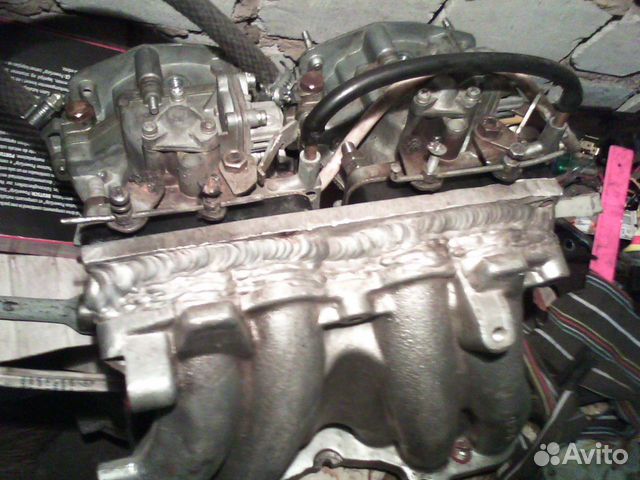

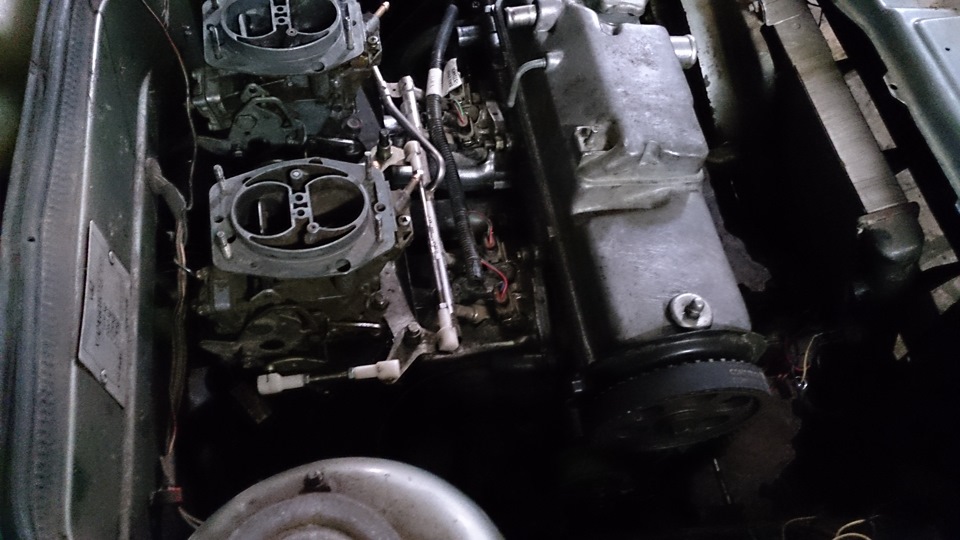

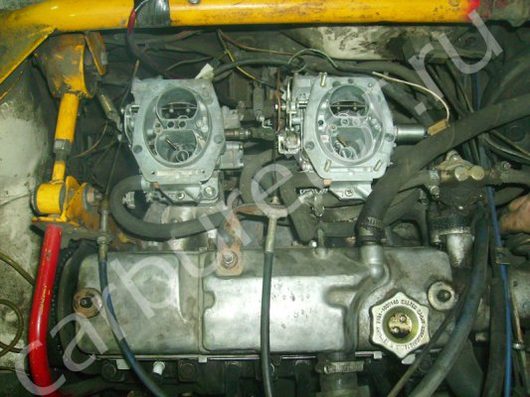

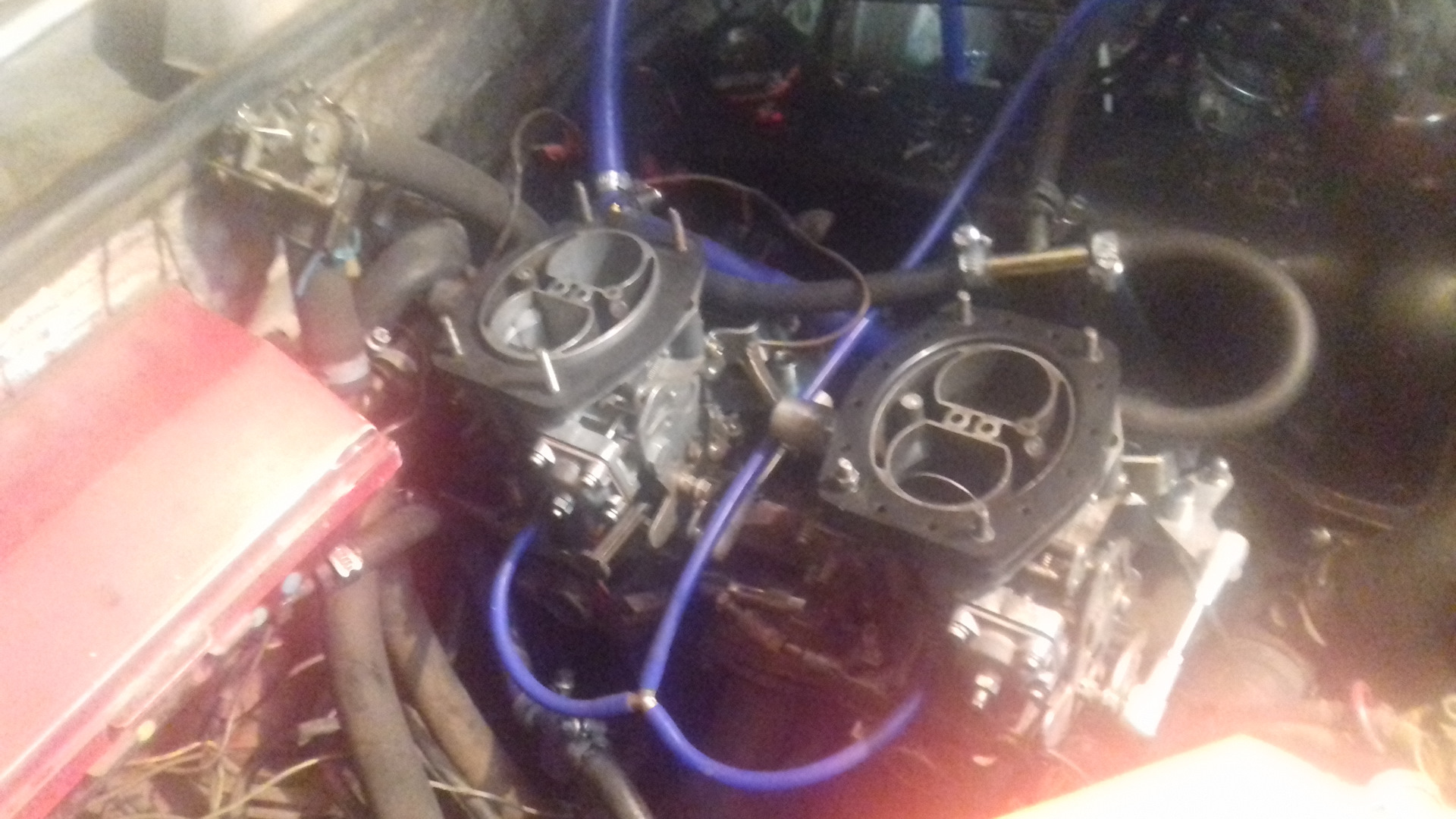

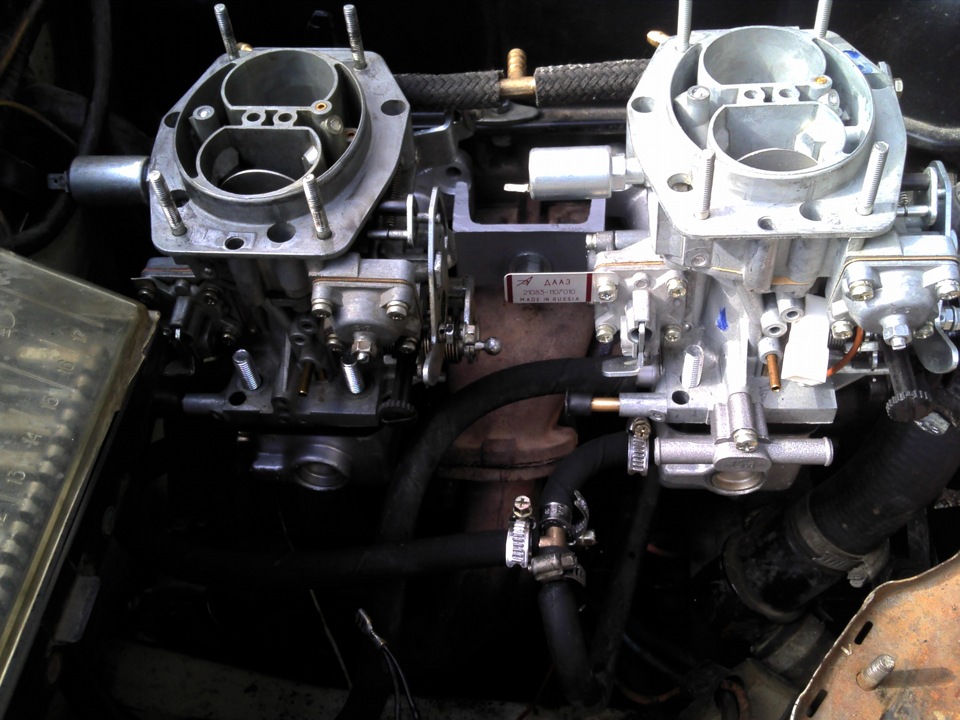

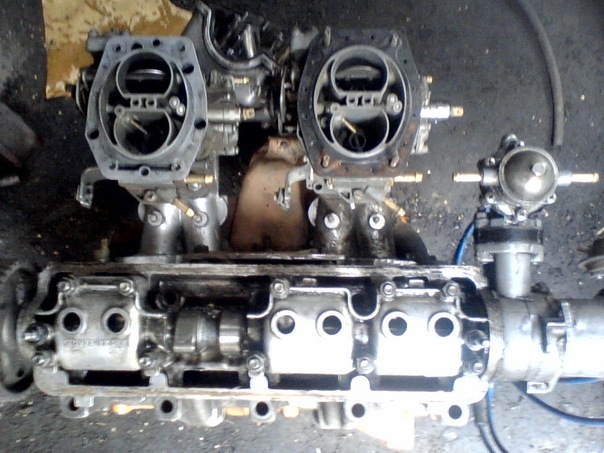

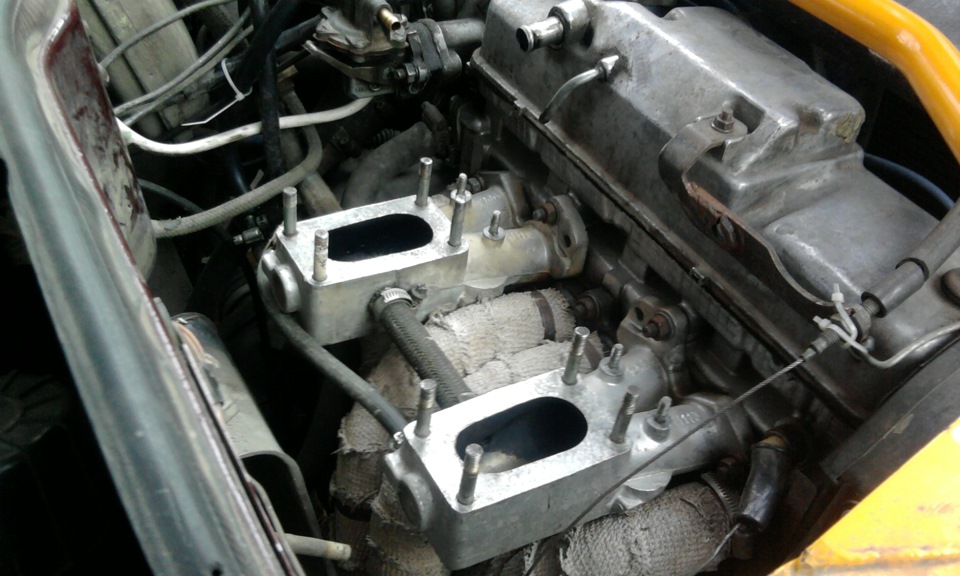

Два карбюратора на ваз 2108: Установка двух карбюраторов Ваз 2108, Ваз 2109, Ваз 21099

Наиболее полные сведения о семействе карбюраторов типа «Солекс» даны в книге А.С.Тюфякова [1]. Они цитируются нами  здесь целиком.

«Карбюраторы ДААЗ серии 2108 производятся на Димитровградском автоагрегатном заводе с середины восьмидесятых годов, одновременно с началом выпуска на Волжском автозаводе переднеприводных автомобилей ВАЗ-2108. Эти карбюраторы выпускаются у нас на основе лицензии фирмы «SOLEX».

Карбюраторы ДААЗ-2108 по своей компоновке и конструкции существенно отличаются от карбюраторов ДААЗ прежних выпусков, таких как «Вебер» и «Озон». Одной из причин, потребовавших применения карбюраторов «Солекс» на автомобилях ВАЗ-2108, является невозможность расположения ранее выпускавшихся карбюраторов ДААЗ на поперечно установленном двигателе поплавковой камерой вперед, по направлению движения. Это необходимо для исключения переобеднения состава смеси при резких поворотах автомобиля, движении на крутой подъем, а также при максимальном ускорении.

В отличие от этого, необычная для других отечественных карбюраторов компоновка ДААЗ-2108 с двухсекционной поплавковой камерой позволяет устанавливать его как на переднеприводных, с поперечным или продольным расположением двигателя автомобилях (ВАЗ-2108, -2109, АЗЛК-21412, ЗАЗ-1102),так и на автомобилях классической компоновки (ВАЗ-2104, 2105, 2121).

Следует отметить, что карбюраторы серии 2108 не имеют деталей, взаимозаменяемых с деталями других моделей карбюраторов ДААЗ.

Карбюраторы 2108 базового исполнения, с ручным управлением воздушной заслонкой, выпускаются в нескольких модификациях (табл. 1), отличающихся только параметрами (регулировками) нескольких дозирующих элементов (диаметрами диффузоров, жиклеров, эмульсионными трубками) и профилем рычага управления пусковой системы. Большинство других деталей этих модификаций карбюраторов (кроме рычагов привода дроссельных заслонок на ВАЗ-2104, -2105, -2121 и АЗЛК-21412) полностью взаимозаменяемы.

Таблица 1. Параметры дозирующих систем карбюраторов «Солекс»

ПАРАМЕТРЫ	Модели карбюраторов
	2108 Камеры: 1       2	21083 Камеры: 1       2	21073- -1107010 Камеры: 1       2	21051-30 Камеры: 1       2	21083- -31/35 Камеры: 1       2	21412- -1107010 Камеры: 1       2	21083-62 Камеры: 1       2
Диаметр диффузора	21     23	21     23	24     24	23     23	23     23	21     23	21     23
Диаметр смесительной камеры	32     32	32     32	32     32	32     32	32     32	32     32	32     32
Производительность главного топливного жиклера	97,5  97,5	95   97,5	107,5 117,5	105   100	95   100	95    95	80   100
Производительность главного воздушного жиклера	165  125	165  125	150  135	150  135	150  125	160  100	165  125
Производительность топливного жиклёра холостого хода и переходной системы 2 камеры соответственно	39-44; 50	39-44; 50	39-44; 70	39-44; 50	35-41; 80	35-41; 80	50; 50
Производительность воздушных жиклеров холостого хода и переходной системы 2 камеры соответственно	170; 120	170; 120	140; 140	140; 120	170; 150	150; 120	170; 120
Производит. топливного жиклера эконостата 1 камеры и экономайзера 2 камеры	60; 40	60; 40	70; 40	70; 40	70; 40	70; 60	70; нет
Производительность жиклера актюатора главной дозирующей.системы 1 камеры	нет	нет	нет	нет	нет	нет	85
Диаметр распылительного ускорительного насоса, мм/100	35     40	35     40	45    нет	35     40	35     40	35     40	35     40
Подача топлива ускорительным насосом, см3/10 ходов	11,5	11,5	14	11,5	11,5	11,5	11,5
Пусковые зазоры: воздушной и дроссельной заслонок	3,0; 1,0	3,5; 1,1	3,0; 1,1	2,5; 1,1	2,2/5,5; 1,1	2,2/1,6; 1,6	2,5/5,5; 1,1

[Из таблицы 1 видно, что «нивский» карбюратор 21073-1107010 имеет диффузоры наибольшего диаметра, самые производительные главные топливные жиклёры и ускорительный насос. Кроме того, его особенностью является то, что в нём не устанавливается распылитель ускорительного насоса для вторичной камеры. vlavuk].

Практически одинаковы по конструкции с карбюраторами серии 2108 и карбюраторы 21073-1107010, предназначенные для установки на автомобили ВАЗ 2121 «Нива» с двигателем 1,7 л [точнее, ВАЗ 21213 «Нива» с двигателем 1,7 л, а также на модели на базе его модификаций с двигателем 1,8 л. vlavuk], а также карбюраторы 21051, для заднеприводных автомобилей ВАЗ и карбюраторы 21412 для автомобилей Москвич-2141.

Несмотря на некоторые различия в регулировках, при необходимости, каждая из модификаций карбюраторов может быть установлена на любой из указанных автомобилей без заметных отрицательных последствий. При этом необходимо обратить внимание на штуцер возврата топлива в бензобак модификаций карбюраторов от переднеприводных автомобилей ВАЗ, устанавливаемых на автомобили АЗЛК, ЗАЗ и заднеприводные ВАЗ, не имеющие топливовозвратной магистрали: он должен быть надежно заглушен резиновой маслобензостойкой трубкой с пробкой и хомутом. При обратной перестановке карбюраторов (от автомобилей АЗЛК, а также заднеприводных ВАЗ на переднеприводные) целесообразно заглушить пробкой свободный конец топливовозвратной магистрали у двигателя.

В последние годы на отечественном рынке появились автомобили ВАЗ в так называемой «экспортной» комплектации, с нейтрализатором отработавших газов в системе выпуска и адсорбером (поглотителем испарений топлива). Такие автомобили оборудуются непривычным для отечественного потребителя вариантом карбюраторов модификации 62 с автоматическим пусковым устройством и, самое главное, с электронной системой управления составом приготавливаемой карбюратором горючей смеси, необходимой для работы установленного на автомобиле нейтрализатора отработавших газов.

Существуют также варианты карбюраторов 21083 модификаций «31» и «35», оборудованные автоматическим пусковым устройством и не имеющие системы электронного управления составом смеси. На автомобилях с такими карбюраторами нейтрализатор отработавших газов отсутствует.

Такие карбюраторы, несмотря на кажущуюся сложность и бросающиеся в глаза внешние отличия от привычных моделей «Солексов», имеют много взаимозаменяемых с ними деталей и во многом одинаковую конструкцию, определяющую сходные приемы технического обслуживания и ремонта. Поэтому даже тем читателям, кого интересуют прежде всего именно эти новые карбюраторы, нелишне внимательно изучить то, что будет сказано здесь о «классических» моделях карбюраторов 2108.

Наиболее существенные конструктивные отличия карбюраторов базовой серии 2108 и ее модификаций приведены в табл. 2″.

Таблица 2. Особенности карбюраторов семейства «Солекс»

21.10.03.

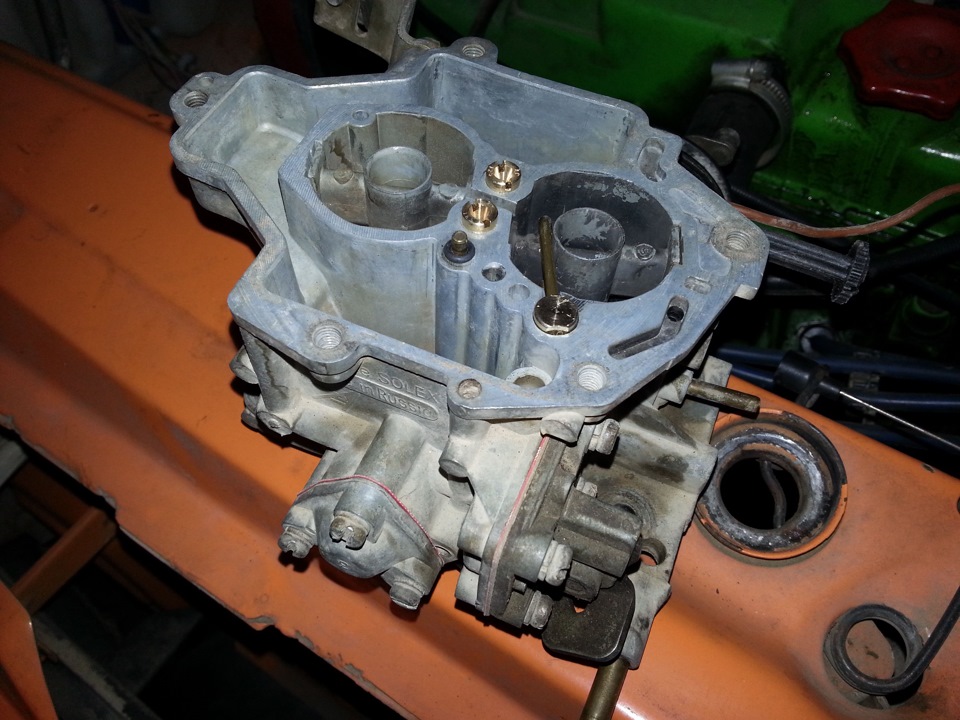

Карбюратор ваз 2108 и его обслуживание

Карбюратор ВАЗ 2108, как и любой другой — это один из основных и важнейших узлов двигателя внутреннего сгорания. Он предназначен для создания смеси, которая горит в процессе работы двигателя и регулирования ее подачи в цилиндры. Кстати, этот карбюратор можно поставить на ВАЗ 2106.

По составу карбюратор можно разделить на две основные части: верхнюю и нижнюю.Верх состоит из крышки, шпилек и штуцеров, нижний — из диффузоров, поплавковой камеры и дроссельной заслонки. Полный состав устройств и механизмов карбюратора следующий:

• поплавковый механизм;
• системы дозирования для первичной и вторичной камер;
• переходная система для вторичной камеры;
• эконостат;
• экономайзер;
• ускорительный насос;
• пусковое устройство;
• система EPHX;
• система вентиляции;
• Механизм управления дроссельной заслонкой.

Рассматривали устройство карбюратора ВАЗ 2108, этот карбюратор подходит и для ВАЗ 2109 (тюнинг), теперь перейдем к необходимым процессам применительно к карбюратору при эксплуатации.

Один из самых главных «врагов» карбюратора — некачественное топливо, которого очень много на заправках в России. Использование такого топлива приведет к разного рода поломкам карбюратора, а это в свою очередь приведет к значительному сокращению срока службы карбюратора ВАЗ 2108.

На данный момент есть помощники, которые могут избежать этой ситуации, например, газоанализатор. Он измеряет уровень различных газов: кислорода, окиси углерода и углеводородов. Но его применение не всегда возможно. Кроме того, свечи, а точнее их состояние, тоже помогают узнать о концентрации веществ.

Если на кончике свечи присутствует табак серо-коричневого цвета, это означает, что смесь приготовлена ​​в правильной пропорции. Нагар черного цвета означает, что преобладает горючее, а белого — избыток воздуха. Иногда помогает также визуальный осмотр карбюратора. Грязь, ржавчина, нагар на поверхности карбюратора — плохой знак.

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс чистки карбюратора — дело не быстрое и занимает не пять минут, а при возникновении проблем возникают, это может занять у вас целый день. Перед тем, как приступить к этому процессу, желательно изучить инструкцию, а также запастись большим количеством тряпок и моющего средства.

Дополнительно вам понадобятся: баллончик с воздухом, емкость для растворителя, зубочистки, набор инструментов — минимум ключи и отвертки. Ассортимент очистителей карбюраторов большой, но процент некачественного товара тоже велик. Поэтому необходимо серьезно отнестись к выбору очистителя — спросите друзей или посоветуйтесь с мастерами — «кто, что, что?». После того, как вы сделали выбор чистящего средства и приобрели его, необходимо внимательно изучить инструкцию, чтобы избежать лишних проблем.

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 — это чистка каждой его части в отдельности, поэтому карбюратор разбираем. Основные проблемы возникают непреднамеренно: теряются винтики, пружины, растворитель попадает на резинки и пластик, разъедает и т. Д. Поэтому соблюдайте банальные меры предосторожности.

Все металлические детали необходимо собрать в одну емкость и залить очистителем на пару часов. После этого каждую деталь необходимо промыть под проточной водой и очистить щеткой, подойдет старая зубная щетка.Кстати, если после чистки карбюратор все равно будет капать и регулировка карбюратора ВАЗ 2108 тоже не помогает, придется заменить прибор.

Одним из основных элементов, которые необходимо очистить, является сетчатый фильтр. Для его получения необходимо открутить пробку топливного фильтра. Необходимо промыть его в бензине, а затем продуть сжатым воздухом. Забраться в выхлопные патрубки, в которых расположены клапаны карбюратора, нельзя. Они обеспечивают топливную смесь, поэтому их можно очистить только аэрозольным баллончиком с воздухом.

После очистки карбюратора следует просушка, затем сборка, а затем установка карбюратора ВАЗ 2108. После этого карбюратор нужно отрегулировать — доверять этот шаг желательно только специалистам. Воздушный и топливный фильтры необходимо своевременно заменять, чтобы уменьшить загрязнение устройства. Желательно совместить это с заменой свечей. Кстати, этот вопрос тоже очень важен при тюнинге ВАЗ 2109, так как при доработках девятки тоже нужно доработать карбюратор, либо все же перейти на инжектор, это был бы более целесообразный вариант.

Расход топлива зависит от того, насколько качественно произведена регулировка карбюратора ВАЗ 2108. Настроить карбюратор также желательно специалисту, но это не самое сложное мероприятие, поэтому вы можете сделать это самостоятельно. Для начала нужно прислушаться к звуку двигателя. Если он сильный, то он сейчас в режиме высоких оборотов. Это способствует перегреву двигателя и увеличению расхода.

ВАЗ Лада Самара 2108 группа А (1986)

Группа / класс	A / 5	Номер омологации: A5308
Годы деятельности	1986–1995	Начало омологации: 08.01.1986 Окончание омологации: 31.12.2002
Двигатель
Тип	, рядный, 4-цилиндровый, 4-тактный, бензиновый двигатель	расположен спереди поперечно
Вместимость	1288.5 куб.см	WRC: 1288,5 куб. См
Диаметр x ход поршня (мм)	76,0 х 71,0
Степень сжатия	12,0: 1
Выходная мощность — торг	100 л. с. / 7200 об / мин	11,0 кгм (108 Нм) / 5000 об / мин
Коренные подшипники	5 диаметром 50,8 мм	Длина шатуна между центрами 121 мм, диаметр подшипника шатуна 51.3 мм
Материалы	блок: чугун	ГБЦ: алюминиевый сплав
Распределители / клапаны	одинарный верхний распредвал (SOHC), с ременным приводом	2 клапана / цилиндр. — Всего 8 клапанов. Диаметр впускного клапана 37 мм, диаметр выпускного клапана 31,5 мм. 0 o угол между осью впускного клапана и вертикалью, 0 o угол между осью выпускного клапана и вертикалью
Аспирация	натуральный, 1 х ДААЗ 2108-1107010-06 сдвоенный карбюраторный
Зажигание	электроника, порядок зажигания 1-3-4-2
Система охлаждения	с водяным охлаждением
Система смазки	маслянный поддон
Трансмиссия
Тип	передний привод	5 ступенчатая механическая коробка передач
Передаточное число коробки передач	1-й: 3.636/1 (40/11) 2-й: 1,950 / 1 (39/20) 3-й: 1,357 / 1 (38/28) 4-й: 0,941 / 1 (32/34) 5-й: 0,784 / 1 (29 / 37) R: 3.500 / 1 (25/15 x 42/25)	1-й: 2,923 / 1 (38/13) 2-й: 1,810 / 1 (38/21) 3-й: 1,276 / 1 (37/29) 4-й: 1,063 / 1 (34/32) 5-й: 0,941 / 1 (32/34) R: 3.500 / 1 (25/15 x 42/25)	1990+: 1-й: 2,923 / 1 (38/13) 2-й: 2,053 / 1 (39/19) 3-й: 1,555 / 1 (28/18) 4-й: 1,310 / 1 (38/29) 5-й : 1,129 / 1 (35/31) R: 3,500 / 1 (25/15 x 42/25)
Передаточное отношение	4. 133/1 (62/15), 4.200 / 1 (63/15), 4.500 / 1 (63/14). 1988+: 4,769 / 1 (62/13), 5,308 / 1 (69/13). 1990+: 3.529 / 1 (60/17), 3.706 / 1 (63/17), 3.934 / 1 (63/16), 4.846 / 1 (63/13), 4.923 / 1 (64/13), 5.000 / 1 (65/13), 5,077 / 1 (66/13)		косозубая шестерня Torsen передний дифференциал
Сцепление	сухой, однодисковый
Шасси
Тип	с каркасом безопасности.3-дверный хэтчбек стальной кузов с полипропиленовыми бамперами
Передняя подвеска	Стойка Mac pherson с нижним поперечным рычагом, винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Задняя подвеска	Ось продольной балки кручения с винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Рулевое управление	зубчатая рейка	1/20 или 18/1
Тормоза	передние твердые или вентилируемые диски с диаметром диска 239 мм и 1 чугунным поршневым суппортом, (1990+) вентилируемые диски с диаметром диска 260 мм и 4 алюминиевыми поршневыми суппортами. Задние барабаны диаметром 200 мм, цельные диски (1990+) с диаметром диска 211/239 мм и 1 алюминиевый поршневой суппорт		двухконтурный с сервоприводом, регулируемое соотношение между передней и задней частью
Размеры
длина: 4,005 м (157,7 дюйма)		ширина: 1,620 м (64,8 дюйма)	высота: 1,380 м (54,3 дюйма)
Колесная база: 2,460 м (96,9 дюйма)		передняя колея: 1,390 м (54,7 дюйма)	задняя колея: 1. 360 м (53,5 дюйма)
Диски — шины	5J — 5,5 x 13 дюймов	155/80 R 13, 165/70 R13, 16 / 70×13
Масса	900 кг
Масса / мощность	9.0 кг / л.с.
Топливный бак	43 л
Коэффициент лобового сопротивления	0,40

Ремонт проводки ВАЗ 2108, 2109, 2101 и 2106 | Сулейман Эминбейли | Фев, 2021

В автомобилях ВАЗ есть сразу два источника электроэнергии — генератор и аккумулятор.После запуска силовой установки все электрооборудование автомобиля получает питание от генератора, аккумулятор не исключение, он также заряжается от генератора. Аккумулятор нужен только для главного — для подачи напряжения на стартер для запуска всей системы и потребления лампочек, приемников и прочего оборудования при выключенном двигателе.

Водители, пытающиеся найти информацию о проводке своего автомобиля в Интернете, практически всегда оказываются в сложной ситуации: дело в том, что модели выпускались с высокой и низкой панелью, а также с системой впрыска и карбюратора.Кроме того, есть экспортный вариант, оснащенный дополнительными опциями, отсутствующими в базовой комплектации, например, электрическими стеклоподъемниками. Все эти отличия вносят коррективы в электрическую схему автомобиля и из-за этого иногда разобраться просто невозможно.

Для того, чтобы точно определить, какая схема ВАЗ нужна автовладельцу, следует разобраться со следующими факторами.

1. Определите, какая панель у машины — высокая или низкая. Об этом можно узнать по расположению инструментов.Если в машине есть инжектор, то почти наверняка на нем установлена ​​высокая панель.
2. Электрическая схема экспортной версии в точности такая же, как и у базовой версии, за исключением некоторых опций.
3. Если вам нужна схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Даже опытные механики всегда условно делят проблемы с электросетью ВАЗ на два типа: проблемы с генератором и неисправности с другими устройствами.Вот почему эти два класса сложности никогда не следует объединять и их следует рассматривать отдельно.

Несмотря на то, что электрическая схема ВАЗ-2108 с карбюратором и низким щитком отличается от автомобиля с высоким, основные узлы, а также их неисправности общие.

Если на панели загорается красная лампочка, это может означать только одно — питание от генератора к оборудованию просто не поступает. В такой ситуации выключить силовую установку невозможно и вам придется добираться до дома без остановки, так как автомобиль может не завестись снова.

После возвращения домой проблема решается поэтапно таким образом:

1. проверьте ремень генератора, если он порван — это все объясняет, вал вращается, но не передает энергию дальше;
2. если ремень цел, нужно проверить его натяжение, его наличие не решает проблему, так как он может просто проскользнуть; для этого достаточно надавить на него рукой сверху, если он погнулся на 10 или 15 см, то все нормально;
3. отвинтив гайку крепления генератора к корпусу монтировкой, необходимо отодвинуть устройство назад, после чего его затянуть обратно;
4. нужно проверить исправность предохранителя и заменить его.

После того, как все эти действия будут выполнены поэтапно, необходимо запустить двигатель и проверить, не погасла ли сигнальная лампа.

В Австралии найти ВАЗ практически невозможно. Однако, если у вас есть один или любой другой аналогичный старый автомобиль, вы можете подумать о его продаже в Cash For Cars Newcastle.

Какая мощность у ВАЗ 2106. Все автомобили ВАЗ

ВАЗ 2106 (или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, владельцу доступен такой вариант, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими моторами комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции «Волжский автозавод». В частности, Sixer — это модернизированная версия ВАЗ 2103.Шестая модель «Жигули» выпускалась с 1976 по 2006 год.

ВАЗ 2106 — один из наиболее массовых отечественных автомобилей. Всего было выпущено 4,3 миллиона автомобилей.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность. Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами — под давлением и через брызги.Смазка при таком способе подачи расходуется довольно быстро: я установил заводскую допустимую норму 700 грамм на 1000 км пути, однако в реальности расход масла может быть больше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5 Вт — 40;
• 10 Вт — 40;
• 15 Вт — 40

В рабочем состоянии в полости мотора и во всей смазочной системе автомобиля должно быть не более 3х.75 литров масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

В двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не отличается большими габаритами: ширина всего 18.5 см, длиной 16 см, высотой 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата и периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и над.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подойти ВАЗ 2106 с любыми моделями ВАЗ. Однако не стоит забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномаркой

Чтобы увеличить мощность шестистеров, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно ставить на бензиновые отечественные автомобили еще несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» двигатели мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без помех: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

В автомобиле ВАЗ 2106 тюнинг двигателя позволит не только увеличить мощность агрегата, но и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор вашего верного помощника.

Что подготовить

Полный тюнинг двигателя ВАЗ 2106 — занятие довольно дорогое.Ведь придется поменять не только поршневую группу, шатуны, коленчатый вал, коллекторы подачи топлива и отвод выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Без доступа к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, главное, опыта проведения подобных работ, никак.

Также следует понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) обернутся полной переделкой коробки передач, выхлопной системы.Тут надо будет сделать тормоза эффективнее. Если на автомобиле установлен карбюратор, то его работа повлияет и на него, и на систему зажигания. В этом случае желательно увидеть полную замену впрыска топлива на форсунку. Двигатель получит новые технические характеристики, что приведет к необходимости переделывать подвеску — родные пружины и амортизаторы будут неадекватно работать с более сладким мотором. Не мешает и установка дополнительных подкосов, повышающих жесткость кузовной части.Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе над увеличением мощности двигателя часто заменяют родные литые поршни на кованые.

Это сделано с одной целью — снизить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше оборотов — тем выше нагрузка на детали двигателя) литье ведет себя на порядок хуже, чем кованый.Вместе с заменой поршня имеет смысл поменять или облегчить шатуны. Этот процесс более сложный — точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем у родственников.

Такая деталь намного проще и прочнее, а последний фактор повысит степень сжатия в камере сгорания.При длинном шатуне рекомендуется использовать поршни с уменьшенной высотой сжатия. Результатом таких работ является форсирование двигателя.

Балансировка коленчатого вала

Исключив группу коврик-поршень, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. При этом родной коленчатый вал с полной противовесом лучше заменить — он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный мотор ВАЗ 2106.Тюнинг двигателя необходимо проводить с полным согласованием новых деталей между собой, иначе замена не приведет к желаемому результату, а вызовет только разочарование.

Многое можно сделать самостоятельно — это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 под силу произвести лишь ограниченному кругу автомобилистов, поэтому не стесняйтесь обращаться к ним за работами, где важна точность.

Расширение топливных каналов

Оснащая нижнюю часть двигателя, нельзя оставлять без внимания распредвал и клапан. От качественной работы этого узла зависит мощность мотора. Для более производительной подачи топливных смесей необходимо расширить и отполировать каналы, по которым она поступает. Сначала проведите расточку впускного коллектора, предварительно сняв подающие каналы в головке самого блока цилиндров. Поскольку они разветвляются глубоко в головку, необходимо будет обрезать направляющие штифты и отполировать канал.После этой процедуры со всеми каналами необходимо отполировать линию подачи от седла клапана. В этом случае необходимо проявить осторожность, чтобы не повредить боковину.

Именно такую ​​процедуру нужно проводить для выпускных коллекторов. Это более трудоемко, так как изделие изготовлено из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистрали.

Замена распредвала

Делая на своем автомобиле ВАЗ 2106 тюнинг двигателя, нельзя обойти газораспределительный вал, регулирующий работу впускных и выпускных клапанов.Настроенные распредвалы отличаются друг от друга и в основном бывают двух видов.

Высокие валы

Валы Hindal позволяют двигателю максимизировать свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив двигателю выдавать наибольший крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу.При этом на холостом ходу двигатель будет работать нестабильно. Проблема решается перепрограммированием электронного контроллера зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет заменена на более современное оборудование.

Низкие валы

Низкие валы рекомендуются для установки тем автомобилистам, которые предпочитают эксплуатировать машину преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа.К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

Делая глубокий тюнинг двигателя ВАЗ 2106, карбюратор желательно поменять систему подачи топлива. Можно установить более производительный карбюратор солекс, подобрать куртки и т.д. Но дело в том, что этот автомобильный агрегат очень капризен.

На качество бензина также влияет качество бензина, и атмосферный воздух подается в систему, и даже расположение автомобиля относительно горизонтальной поверхности.Установив форсунку, вы заметите в своем автомобиле массу новых положительных качеств, а именно:

• Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности мотора.
• Повышенная динамика автомобиля за счет контроля датчиков — при изменении нагрузки происходит мгновенное управление впрыском.
• Зимой не нужно прогревать, более легкий запуск по сравнению с карбюраторными машинами.
• Высокая надежность и длительный срок службы.
• Высокая экологичность.
• Через 1,5-2 года вы полностью окупите стоимость форсунки за счет экономии топлива.

Установить данную систему можно своими руками. Главное — не забыть проложить для обратки еще одну топливную магистраль.

И не забудьте тут ни о чем другом о тюнинге двигателя ВАЗ 2106: дроссельные заслонки необходимо заменить дроссельным узлом, в который установлены соответствующие демпферы и регулятор холостого хода.

Переоборудование шасси автомобиля

На что следует обратить внимание при переоборудовании ВАЗ 2106? Тюнинг двигателя и ходовая часть должны дополнять друг друга. Невозможно оставить ходовые качества автомобиля неизменными, установив более совершенный и мощный мотор. Изменениям следует подвергнуть трансмиссии и редукторы. задний мост. Передаточное число ведущих пар агрегатов должно соответствовать возможностям нового двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему.В таких случаях на передние колеса устанавливаются вентилируемые диски, а задние барабаны меняются на дисковые тормоза.

Они намного надежнее и производительнее барабанов. Суппорт устанавливается от ВАЗ 2108, диски тормозные типа АТЕ 412125. Самая сложная часть установки — подгонка полуоси под диаметр борта диска. Крепление суппорта производится по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF.Подключите новую систему к старой трассе. Кроме того, главный тормозной цилиндр требуется для замены изделия иностранного производства.

Вспоминая всю тормозную систему, обратите внимание на подвеску. Новые возможности машины требуют более жестких амортизаторов и усиленных рессор. Для повышения жесткости кузова желательно установить специальные подкосы. Один устанавливается в режущем пространстве автомобиля, усиливая жесткость между лонжеронами автомобиля и местами посадки передних стоек.Второй крепится в багажном отделении и фиксирует геометрию расположения сидений задних амортизаторов и пружин.

Отдельно отметим рулевую систему автомобиля. Усиление руля поможет повысить поперечную устойчивость стабилизатора.

Достигается это за счет немного укороченного такого же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость стандарта. Да, повозиться придется, но поведение вашей машины на дороге вас приятно удивит.

Достижение

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленное на странице фото поможет сориентироваться новичкам в вопросе, на какие детали и узлы нужно обратить особое внимание в воплощении желаемого. В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам с вашим прародителем. Мощный мотор, Sensitive Box, Hardwriting Machines позволяют активно маневрировать на скоростях, доступных этому автомобилю только при движении по прямой трассе.На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Двигатель ВАЗ 2106 хорошо известен любителям отечественного автопрома по системе, в большинстве своем работает четко и без сбоев. Однако, как и любой другой механизм, мотор автомобиля требует своевременного ухода и, возможно, даже доработки в соответствии с условиями эксплуатации. Тюнинг способен творить настоящие чудеса даже с минимальными затратами.

Какой двигатель ВАЗ

По сути, двигатель ВАЗ 2106 — это модернизированный 4-х цилиндровый двигатель «Тройка», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, которые развивают крутящий момент в 116 Нм. Однако разработчики не остановились только на одной вариации, представив на суд автомобилистов сразу несколько следующих модификаций:

• классический автомобиль с внутренним контуром объемом 1,6 л;
• изделие с двигателем 1,3 л, а также доработанным карбюратором, длина ходового поршня меньше 1.4 см;
• Двигатель объемом 1,5 л с измененными параметрами шатунно-поршневых элементов и блока.

Все вариации пользуются популярностью, но модели по-прежнему пользуются спросом, объем двигателя рассчитан на 1,5 литра. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже выходят из строя другие модификации.
Всего, независимо от вариантов исполнения, двигатель ВАЗ 21061 — 21063 включает в себя:

цилиндр
• и картер, на дне которого обычно устанавливается специальный поддон;
• поршень и прилегающие к нему компрессионные кольца расположены непосредственно внутри цилиндра;
• Коленвал, двигающийся внутри картерных подшипников.

Для тех, кто привык ремонтировать машину своими силами, никаких сложностей не возникает и при эксплуатации «шестерки». Другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗа. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ему непоправимый вред.

Правила тюнинга

Основная цель, которая преследует качественный тюнинг, — это улучшение характеристик двигателя.А желаемого результата можно добиться следующими методами:

• машина форсажная;
• чип-тюнинг;
• замена системы зажигания на более мощную.

Самая сложная и одна из самых экономичных процедур — увеличение диаметра цилиндров и хода поршня. Вес автомобиля ВАЗ не меняется, но мощность на выходе увеличивается в разы. Лучшее решение в этом случае — заменить баллоны, установить которые будет проще и дешевле.Габаритные размеры компонентов вообще изменятся и никак не повлияют на качество езды. Размеры дают о себе знать только тогда, когда автомобиль заправлен или неисправен.

Еще один действенный способ настройки — улучшение. Динамические показатели двигателя достигаются следующим образом:

• уменьшается масса коленчатого вала и шатунно-поршневой системы;
• регулировка передаточных чисел шестерни;
• установочные электронные комплексы.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие тем, кто хочет провести более глубокую настройку.

Заключается в выборе специального коленвала вместо заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс, увеличить мощность. После замены всех необходимых элементов проводится ремонт и доводка автомобиля в целом.

Чип-тюнинг — это относительно новый метод обновления, который позволяет изменять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значений нет. Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение — это блок, который называется бесконтактным и позволяет существенно выиграть по мощности.

Эксперименты S. Собственный автомобиль «Это определенно хорошо, однако, принимая решение о следующих модификациях, вы должны подумать, не будут ли они последним, что заметит машина. Ширина экспериментального спектра велика, поэтому нет необходимости спешить. Лучше хорошенько подумать и кстати подобрать то, что действительно нужно.

Эксплуатационные характеристики ВАЗ 2106 Шесть

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин : 175/70 SR13.

Характеристики двигателя

Расположение: Спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Механизм распределения газа: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Кол-во передач: Механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4166 мм
Ширина машины: 1611 мм
Высота машины: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами — алюминиевыми, без клыков, с накладками и плавниками из черного пластика.

ВАЗ-21062. — экспортная модификация ВАЗ-2106 с правым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка салона и подголовники, а также штатное наличие задней противотуманной фары Электрообработка заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулевым колесом.

ВАЗ-21067. — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап со встроенной тентом в кузове, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

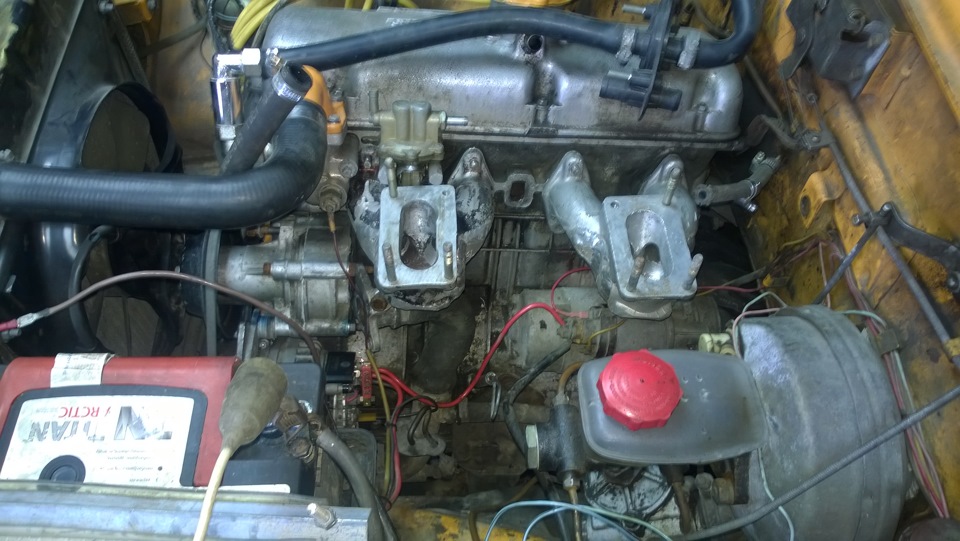

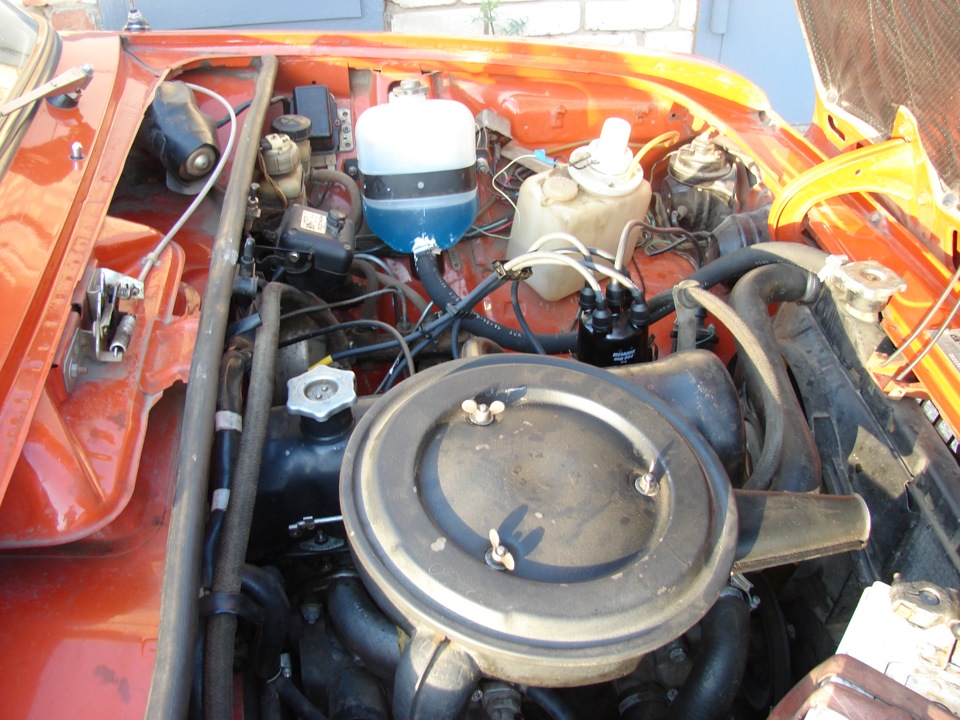

Двигатель карбюраторный ВАЗ 2106 с четырьмя цилиндрами — рядная силовая установка с вертикальным перемещением поршневой группы. Распространение вывиха Вала. — наверху GBC.

Двигатели ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами моторов:

1. Изделие с объемом двигателя 1,6 л. Это самый востребованный агрегат в семействе классических автомобилей данной модели.
2. Изделие с двигателем, объем которого приближается к 1.3 литра. Отличие от основной силовой установки в том, что в этом агрегате длина поршневых элементов меньше 1,4 см. Соответственно, изменения коснулись таких элементов мотора, как блок, коленчатый вал и элементы цепной передачи MRM. Также в топливной системе использовался другой карбюратор.
3. Изделие с мотором объемом почти 1,5 л. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который составляет менее 0,03 см от стандартного диаметра цилиндров.Это привело к изменению параметров блока и поршневых элементов шатуна.

Стандартный двигатель ВАЗ 2106 — результат модернизации мотора Тройка. Благодаря этому усовершенствованию мощность двигателя увеличена до 75 л.с. При достижении крутящего момента 116 нм. В этом случае диаметр цилиндра составляет 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя предназначен для увеличения динамических параметров силовой установки. Методы настройки:

• форсированный двигатель «Шестерка»;
Чип-тюнинг двигателя
• ;
• установка на автомобиль более прогрессивной системы зажигания.

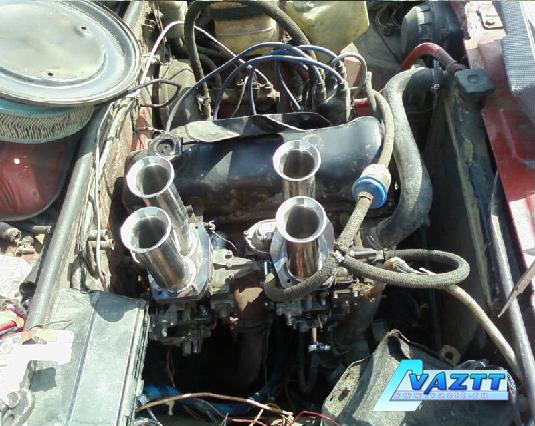

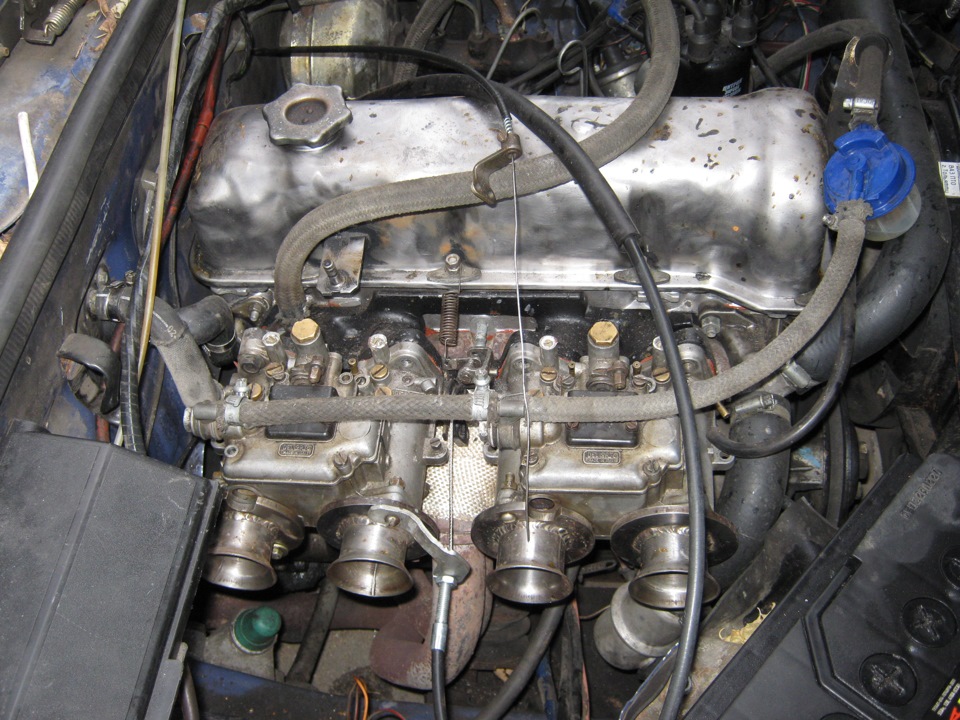

Серьезным прорывом в тюнинге двигателя можно считать увеличение хода поршня и диаметра цилиндров. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще применить цилиндры ремонтных (увеличенных) размеров. Также практикуются поршневые изделия других модификаций, которые потребуют обработки отверстий втулки. Для увеличения степени сжатия требуется провести обработку прокладки прокладкой.

Одним из действенных способов тюнинга двигателя можно назвать т. н. Продвинутая силовая установка, представляющая собой перечень мероприятий по агрегату, ведущих к улучшению динамических показателей мотора. Основные действия при выполнении доработки:

1. Снижение весовых характеристик коленчатого вала и шатунно-поршневой группы.
2. Шлифовальные работы и приработка сопряженных поверхностей коллекторов.
3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
4. Увеличение или уменьшение передаточных чисел.

Углубленный тюнинг двигателя ВАЗ 2106 в первую очередь связан с выбором и установкой коленвала особого типа взамен штатной детали. Этот элемент монтируется с помощью более крупной рукоятки. Под полужирным блоком под поршневую группу увеличенного диаметра выделены цилиндры, снабженные кольцами Т-образной конфигурации компрессионного типа.

Далее проводится технологическая наладка настройки всех узлов элементов двигателя с основной задачей по увеличению степени сжатия в цилиндре мотора.Этот показатель напрямую связан с угловой величиной фаз газораспределения и положениями дроссельной заслонки.

Позиционное изменение газораспределительного вала осуществляется приводной шестерней регулируемого типа, что дает возможность заливать топливо с повышенной концентрацией воздуха камеры сгорания. Самый эффективный вариант тюнинга двигателя — установка турбины на силовую установку и оборудование. автомобиль т.н. «Директок», т. н.е. Система вывода прямоточного газа. Выбор такого вспомогательного оборудования целесообразно проводить специалисту по двигателям. Если автомобиль усовершенствовать турбиной, то это повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функционал автомобиля. Изменение динамических параметров происходит без использования механической отделки. Такое обслуживание осуществляется исключительно в автомобиле, где есть система ЭБУ.Наличие в ЭБУ соответствующего программного обеспечения позволяет контролировать и изменять параметры настройки зажигания, подачи топлива, расходомера и т. Д.

Один из путей постепенной настройки двигателя считается регулировкой системы зажигания автомобиля. Для этих целей практикуется установка зажигания с электронным переключением, которое в среде автомобилистов называется бесконтактным, т.е.без участия механических коммутационных компонентов (контактов прерывателя).Дополнительно необходимо изменить элементы сцены системы на более качественные продукты.

Информация для зарубежных клиентов

«ТЮНИНГ СПОРТ» Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4×4) . Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас имеется обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «ТЮНИНГ СПОРТ» легко и удобно. Мы создали эту страницу специально для наших зарубежных клиентов. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.

Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный вам раздел.Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Оформить заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Сделайте онлайн-платеж с помощью Visa / Mastercard

Мы доставляем продукцию по всему миру с московского склада «ТЮНИНГ СПОРТ» двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина — 105 см или 41 дюйм). Не допускается Доставка бамперов (обвесов) и других крупногабаритных предметов (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.) Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина — 150 см или 59 дюймов). невозможно доставить бамперы (обвесы) и другие крупногабаритные предметы (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

• Общая сумма покупки 20.000 руб. — 5% скидка
• Общая сумма покупки 50.000 руб. — 10% скидка
• Общая сумма покупки 250.000 руб. — 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в «TUNING SPORT» онлайн каталоге . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

• Крыло / Спойлер ⁴¹
• Воздухозаборники ¹³
• Двери в стиле Lamborghini ⁴
• Обвесы для LADA 4×4 NIVA ⁴²
• Обвесы для LADA GRANTA ²¹
• Обвесы для LADA KALINA ³⁶
• Обвесы для LADA KALINA 2 ¹¹
• Обвесы для LADA LARGUS ¹⁵
• Обвесы для LADA PRIORA ³³
• Обвесы для LADA VESTA ¹⁸
• Обвесы для LADA X-RAY ²
• Обвесы на ВАЗ 2101, 2102, 2103, 2106 ²²
• Обвесы на ВАЗ 2104, 2105, 2107 ²⁹
• Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099) ⁶²
• Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе ⁴⁶
• Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115) ⁶⁷
• Сетка ⁴³
• Обвесы для HONDA ⁷
• Обвесы для KIA ⁴
• Обвесы для MAZDA ¹
• Обвесы для MITSUBISHI ²
• Обвесы для OPEL ⁴
• Обвесы для RENAULT ¹²

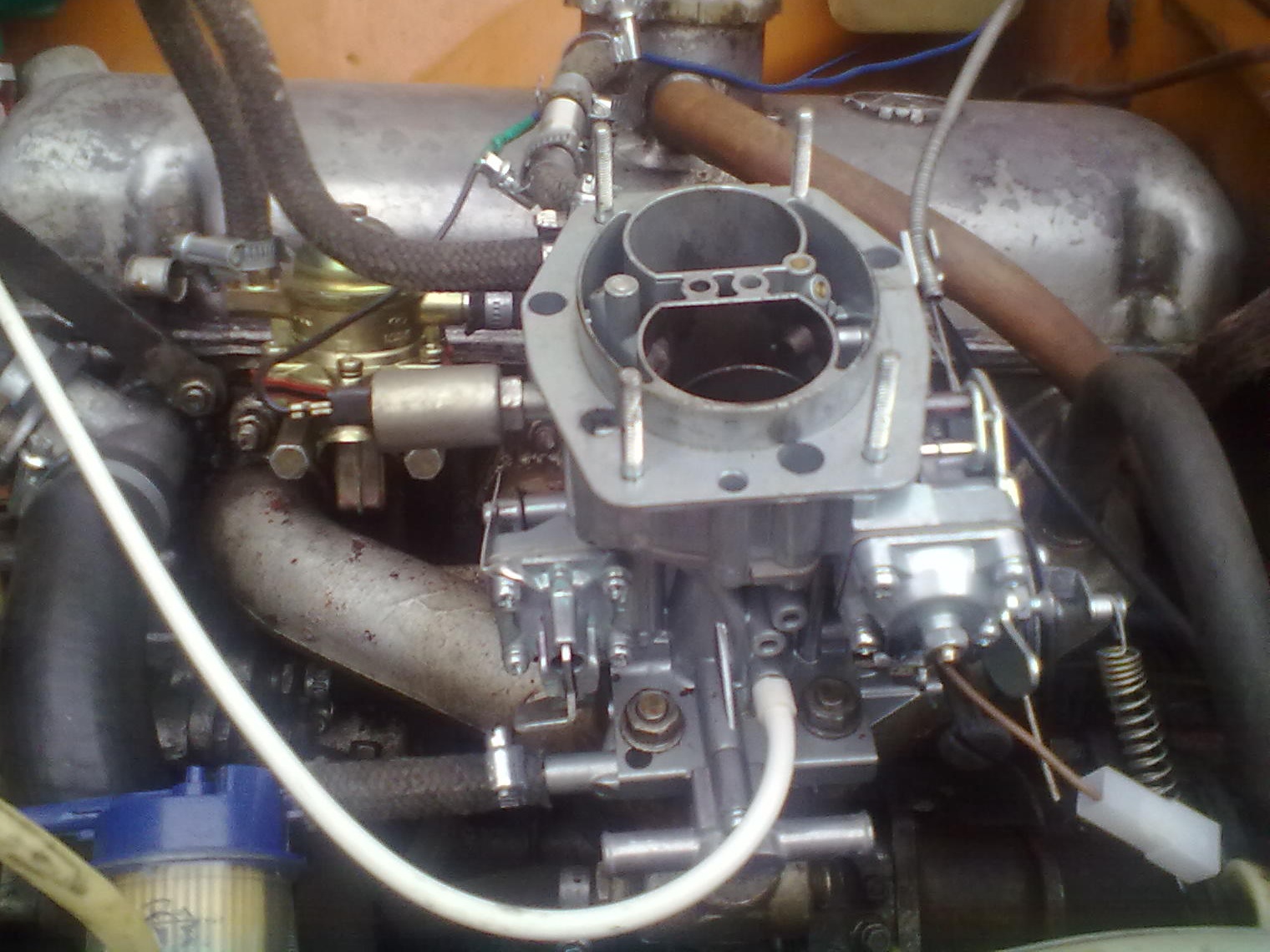

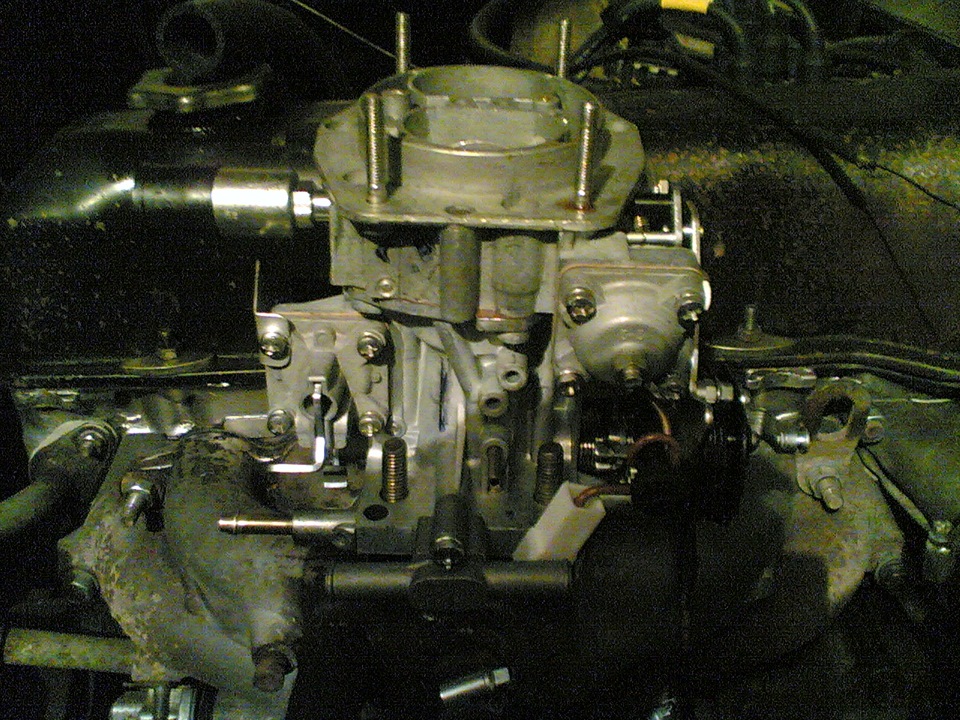

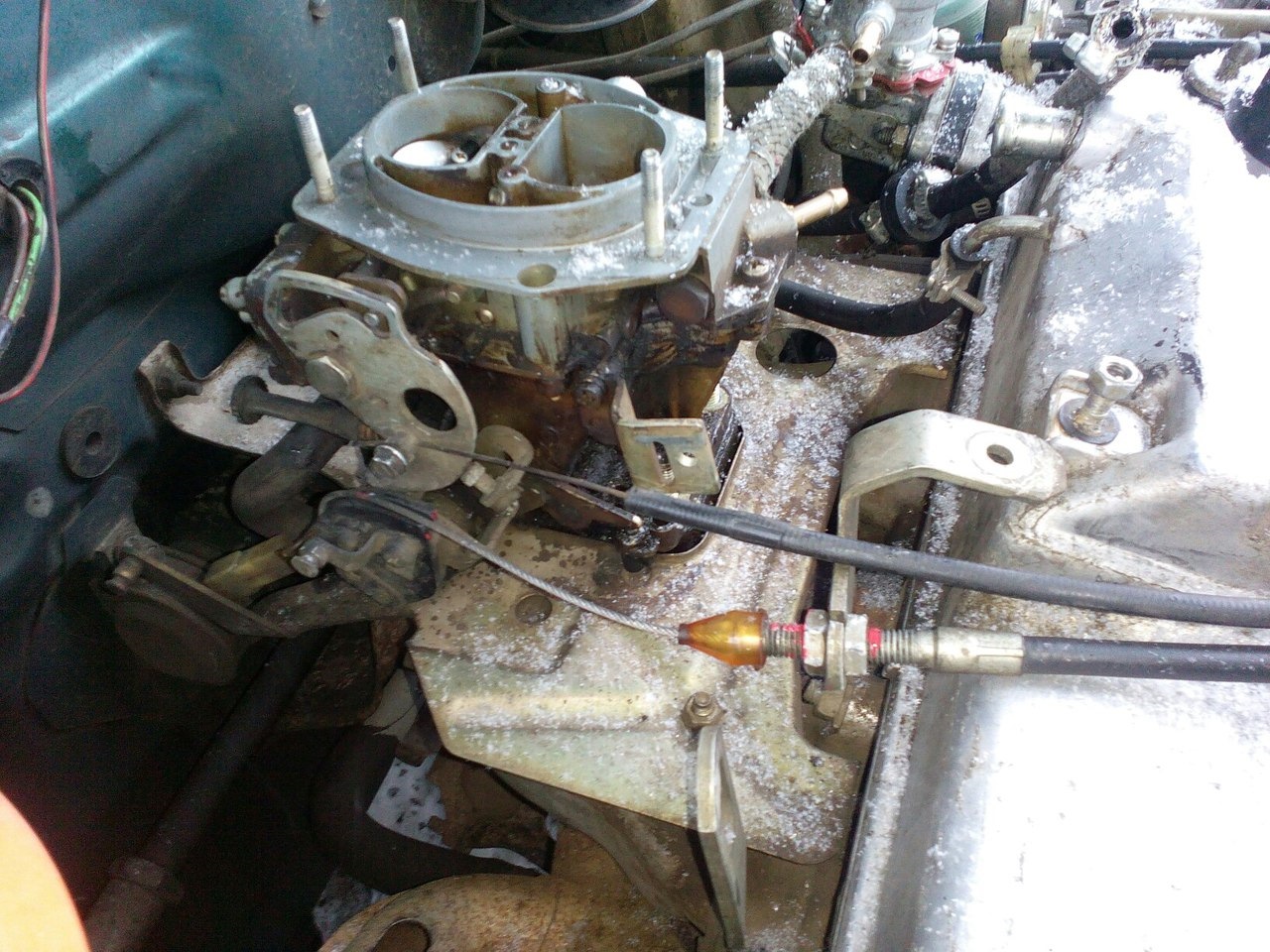

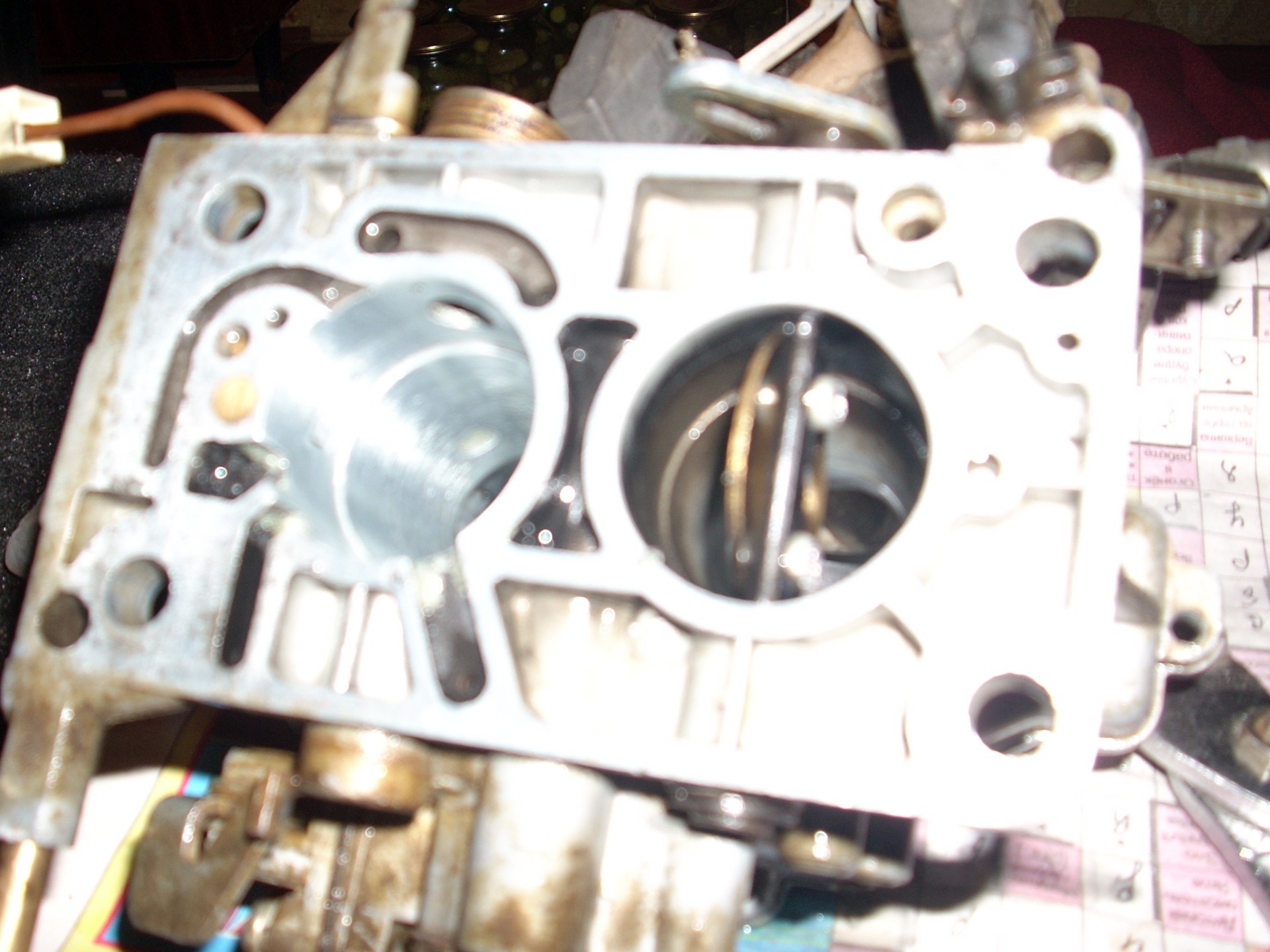

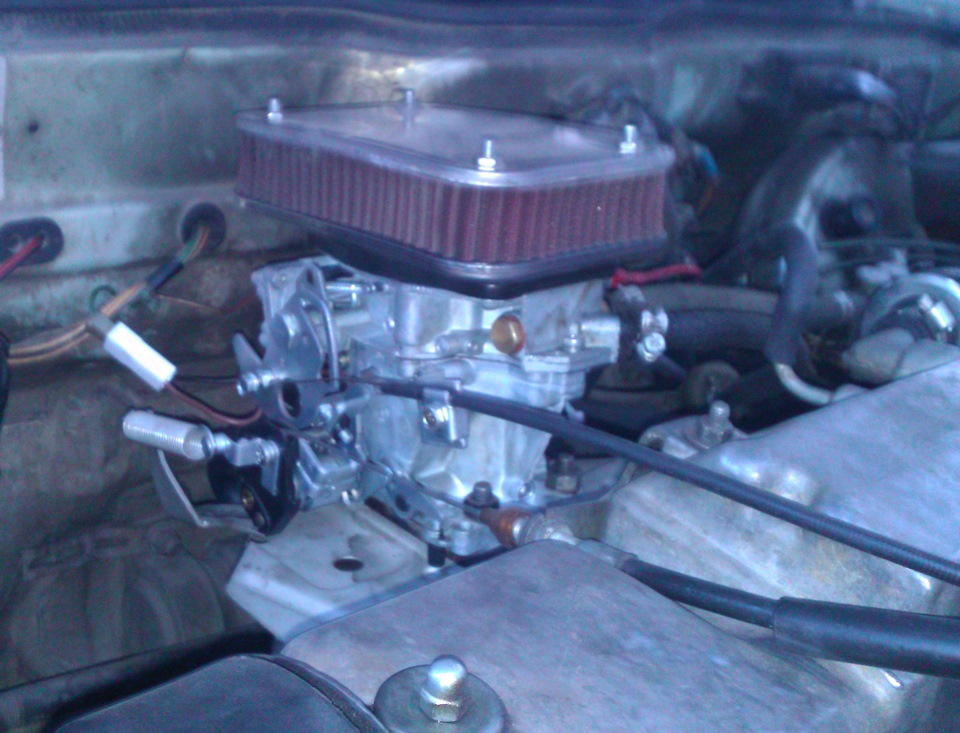

Снятие и ремонт карбюратора.

При проведении ТО, ремонта возникает необходимость его полной разборки. Порядок разборки произвольный, но все же стоит придерживаться определенного алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и др.

Вам понадобится практически весь набор инструментов, представленных на странице.Он самый простой, никаких сложных устройств не потребуется. Второе условие — это чистота рабочего места, поскольку даже небольшое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимите карбюратор с двигателя автомобиля.

— Снимите верх (крышку) карбюратора, предварительно открутив крестовую отвертку, пять винтов крепления ее к корпусу.

Сначала разбираем ее.

— С помощью тонкого инструмента (2,5 мм) и легкого молотка выбить оси поплавков.

Снимите его и снимите поплавок. Работаем аккуратно, чтобы не повредить стойки крышки, в которой находится эта ось расширителя, а также не допустить деформации кронштейна поплавка.

— Снимаем картонную прокладку с «крышек».

— Намочите корпус игольчатого клапана.

Используем рожковый или накидный ключ на 11. Отсоедините корпус и его медное (или алюминиевое) уплотнительное кольцо.

— поверните ключ на 13 электромагнитного клапана системы EPHX.

Снимите с нее резиновое уплотнительное кольцо и металлическую манжету.Вытаскиваем топливный кулачок системы холостого хода.

— Разворачиваем ключом на 13, пробку топливного фильтра карбюратора.

Вытаскиваем с медным уплотнительным кольцом и сетчатым фильтром.

— Замачивание топливной арматуры.

Делаем ключ на 13. Вытаскиваем штуцер и его медное уплотнительное кольцо.

— Снимите рычаг управления воздушной заслонкой.

Для этого поворачиваем ключом на 14 болт его крепления к «крышке» и осторожно, стараясь не потерять, что под ней находится фиксирующий шарик, отделяем его. После этого вытаскиваем шарик и под ним пружинку-моглинку.

— Разобрать пусковое устройство.

Крестовой отверткой отверните четыре винта крепления крышки. Отводим назад, убирая при этом тяги на диафрагме зацепления со штифтом на рычаге и затем из пазов в корпусе прибора.Воздушную заслонку удобнее всего держать открытой. Снимаем крышку, диафрагму с грузом и пружину под ней.

— Снимите пружинный механизм привода воздушной заслонки.

— Снять воздушную заслонку карбюратора , открутив крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, сожмите их концы напильником. После этого ось свободно снимается с крышки.

Вся крышка разобрана.

Разбираем кожух карбюраторов 2108, 21081, 21083 Солекс

— Снимите резиновое уплотнительное кольцо на трубчатом канале системы холостого хода.

— Снять кронштейн крепления привода воздушной заслонки («SUPPOSE») , Отвергнув крестообразный вылет винта его крепления.

— Снимите воздушные жиклеры основных систем дозирования вместе с эмульсионными трубками.

У карбюраторов семейства 2108 Солекс они конструктивно совмещены. Поэтому отворачиваем их шлицевой отверткой от эмульсионных колодцев.

— Вынимаем распылитель ускорительного насоса.

Для этого мы используем пену с прорезями под ее верхним носиком и осторожно подталкиваем вверх. Снимите резиновое уплотнительное кольцо с корпуса распылителя.

— повернуть жиклеры топливных систем основных дозирующих систем тонкой шлицевой отверткой.

Они расположены на дне эмульсионных колодцев. После поворота их можно достать оттуда зубочисткой или просто вытрясти.

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их получить с помощью прохождения.

— Разбираем ускорительный насос.

Поперечно переверните четыре винта крепления крышек. Снимаем его вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединены, можно попробовать раскрыть их ножом.

— Разобрать экономайзер силового режима.

Накиньте три винта его крышек на корпус карбюратора. Снимите его, а также диафрагму и пружину. Расколотые пельмени переверните выключатель экономайзера и выньте его. Клапан экономайзера без надобности не трогать.

— Снимите винт регулировки «количества» топливной смеси.

Отсоедините контакт провода от кончика винта после прорезания накипи. Замочите винт и снимите его вместе с пружиной, находящейся на нем. Откручиваем шлицевой отверткой винт держателя пластиковой проволоки и вытаскиваем проволоку из корпуса карбюратора.

— Снимите сектор управления дроссельной заслонкой.

Открутите скрещенный винт крепления. Снимаем скобу, расположенную на секторе, удерживаем фиктивный сектор, с усилием отделяя его от рычага привода дроссельной заслонки.

— Смочите топливную смесь канала «качества» топливной смеси из канала в корпусе карбюратора и, взявшись за нее пинцетом, удалите ее оттуда.

Снимите с него резиновое уплотнительное кольцо. Иногда при завинчивании винта кольцо остается в канале корпуса карбюратора. Оттуда до него можно добраться на судне.

— Снять кулак привода ускорительного насоса с оси дроссельной заслонки первой камеры , отверните ключ на гайке 11 его крепления.Под кулачком есть специальная шайба, снимаем ее.

— Снимите дроссельные заслонки обеих камер карбюратора.

Откручиваем крестовой отверткой винты их крепления на осях. Если винты не отвернуты, то их концы открываются. Держите их небольшим напильником.

— Выньте оси заслонок.

С первой оси камеры снимаем пружину и пластиковую втулку. Для снятия оси второй камеры используем отвертку и снимаем шайбу блокировки оси.

1. Карбюратор 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Заглушки дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластиковая шайба.

8. Шайба металлическая.

9. Нажать кулаком ускорительный насос карбюратора.

10. Гайка втулка в кулак шт.

11. Шайба стопорная оси дроссельной заслонки первой камеры.

Карбюратор весь разобран.

Сборку карбюратора Солекс производим в обратном порядке.

При затяжке винтовых соединений больших усилий мы не прилагаем, во избежание деформации или повреждения резьбы.

Примечания и дополнения

— Необязательно без надобности забивать жиклер системы холостого хода с крышки карбюратора, а также трубки подачи топлива эко-статуса и переходной системы второй камеры. Вы можете повредить их посадочные гнезда. То же касается и протяженных воздушных прокладок, прокладки пускового устройства, клапана усилителя силового режима, установщиков системы вентиляции картера и системы отбора вакуума к корректору вакуума, слива топлива в бак.

— Если нет необходимости снимать воздушную заслонку карбюратора, не снимайте ее. При закручивании шурупов пилой можно повредить резьбу в осях. Кроме того, при установке заслонки отражается ее смещение относительно предыдущего положения, что приведет к неполному открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Все выше написанное относится к снятию-установке дроссельных заслонок обеих камер.Если вам все же придется их убрать, на всякий случай отметьте нашу исходную позицию.

Работаем по одному принципу. Независимо от того, отечественный или зарубежный карбюратор в вашей машине, он будет работать по принципу Вентури и никак иначе. Для того чтобы диагностировать неисправность карбюратора, нужно досконально знать его устройство.

Карбюраторное устройство

Основным элементом карбюратора является смесительная камера, в ней воздух, поступающий во впускной коллектор от фильтра, образует нагнетание в форсунках. В результате топливо в камере превращается в топливную смесь, смешиваясь с воздухом. Чем выше обороты двигателя, тем больше воздуха будет проходить через смесительную камеру. Такой простейший принцип работы, карбюратор не может обеспечить стабильное качество топливной смеси при резком увеличении оборотов двигателя, поэтому к карбюратору применяются разные системы регулирования расхода бензина в смесительной камере.

Когда происходит резкое сжатие газа, топливная система превращается в топливо, поскольку трубка Вентури не может обеспечить карбюратор в качестве необходимого количества топлива.Такая смесь обладает повышенной горючестью, и вместо плавного горения происходит взрыв. Огромное количество тепловой энергии не может преобразоваться в крутящий момент, который выводится через цилиндры или картер. Из-за этого при перегреве поршни деформируются и разрушаются. Очень страдает так же и клапана, но главное, идет постепенное снижение компрессии двигателя.

Во избежание подобных негативных последствий карбюраторы давно оснащаются ускорительными насосами, которые при необходимости впрыскивают бензин в камеру.Таким образом устраняется проблема преодоления топливной смеси.

Для уверенного запуска холодного двигателя в карбюраторе используется специальное пусковое устройство. Принцип его работы заключается в уменьшении притока воздуха в смесительную камеру. Смесь вводится повторно, и проблемы исчезают при запуске «на холоде».

Для стабильной работы двигателя на холостом ходу на карбюраторе установлена ​​система холостого хода. При почти закрытом дросселе образование смеси проходит немного по другой схеме, чем обычно.Воздух с топливом, попадая во внутренние каналы карбюратора, смешиваются внутри коллектора. Установленный экономайзер отключает подачу топлива, если обороты холостого хода превышают 2500.

Система регулировки уровня топлива состоит из игольчатого клапана и поплавка. При достижении желаемого уровня в камере поплавок поднимается, перекрывая подачу топлива с помощью игольчатого клапана.

Система дозирования состоит из пробок, распылителей, каналов и эмульсионной трубки. Если карбюратор двухкамерный, то в нем две системы дозирования.При использовании такого карбюратора можно добиться увеличения мощности двигателя и избежать детонации при больших нагрузках.

Основная неисправность карбюратора

• Неисправность — при нажатии на педаль газа ускорение происходит только через пару секунд;
• Рывок — та же поломка, только менее продолжительное время;
• Сцепление — несколько последовательных рывков;
• Swinging — несколько отказов за короткий промежуток времени;
• Замедленное ускорение — медленное ускорение.

Эти проблемы обнаруживаются во время движения. Существуют неисправности, которые можно определить при запуске двигателя:

• Полная невозможность запуска двигателя;
• Холодный двигатель запускается с первого раза;
• Горячий двигатель сложно запустить;
• На холостых оборотах «плавает»;
• Резко увеличивается расход топлива.

Очень часто нестабильная работа карбюратора связана с износом двигателя.Газы Картера засоряли жиклеры и осели на деталях карбюратора.

Если двигатель не возможен. Причина кроется либо в отсутствии бензина в камере, либо в резком изменении пропорций состава топливной смеси. Заглянув в смесительные камеры и нажав на привод дроссельных заслонок, можно увидеть, поступает ли топливная смесь. Если этого не происходит, стоит проверить работу топливного насоса. При хорошем насосе нужно проверить весь цикл забора бензина из бака.Часто проблема в шланге или забитом топливном фильтре.

Если бензин есть, а двигатель не запускается — проблема в составе топливной смеси. Эта неисправность может возникнуть из-за поисков оси дроссельной заслонки или неисправности карбюраторного стартера. Мало топлива в поплавковой камере и воздушных седлах от шлангов и трубопроводов карбюратора может привести к обеднению топливной смеси. Диагностика в этом случае — это тщательный осмотр всех соединений карбюратора.

Если частота вращения холостого хода плавающая, это может быть связано с засорением карбюратора, нерегулярной регулировкой холостого хода и множеством других причин. Может потребоваться демонтаж карбюратора и его полная переборка и регулировка. Ремонт карбюратора в этом случае следует начинать с визуального осмотра. Если с этим все в порядке, начинать нужно с самого простого — регулировки поплавковых механизмов, так как большинство проблем с карбюратором связано с повышенным или пониженным уровнем топлива в поплавковой камере, за что отвечает поплавковый механизм. .

Сложнее всего найти причину увеличения расхода топлива при нормальной работе карбюратора. Сначала стоит проверить тормозную систему на предмет полива колес. Установка жиклеров большего диаметра также может привести к увеличению расхода топлива. Чаще всего проблемы с расходом топлива связаны с засорением карбюратора. Разборка и полная разборка карбюратора потребуется для проверки и устранения нуля.

Все крены и рывки автомобиля связаны с облаками, неправильной регулировкой поплавка и перебоями в подаче топлива.

Ремонт карбюратора своими руками

Ремонт карбюратора начинается со снятия узла с автомобиля. Чтобы снять карбюратор, снимите корпус воздушного фильтра и отсоедините все форсунки, шланги и провода. Разберите карбюратор с помощью таких инструментов, как:

• Гаечные ключи;
• Самосвальные;
• Набор отверток для кредита.

Чтобы не повредить резьбу и каналы, нужны специальные бригады для ссуд.

Алгоритм работы:

1. Разборка карбюратора начинается со снятия сетчатого фильтра. Для этого поверните вилку и достаньте;
2. Отсоединенные тяговые рычаги на осях дроссельной заслонки и воздушной заслонки;
3. Снимается верхняя крышка карбюратора и прокладка;
4. Получить поплавки;
5. Достаньте игольчатый клапан и демпфирующую пружину;
6. Дайверы ушли.
7. Поставляются эмульсионные тубы;
8. Диски опрыскивателя и напорный клапан;
9. Возьмите остальные клапаны.

Когда разборка карбюратора закончена, все детали нужно промыть специальной жидкостью или в бензине. Если бензин не смывает смолистые отложения, можно использовать растворитель. Куртки ни в коем случае нельзя чистить абразивными средствами. Визуально проверить беспорядок калибровки гиббера не получится, а это увеличит расход топлива и снизит мощность автомобиля. После стирки все детали необходимо продуть сжатым воздухом.

Сборка карбюратора проходит в обратном порядке.Понадобится:

1. Проверить все уплотнительные прокладки карбюратора, при необходимости заменить их на новые;
2. Проверить герметичность клапана дополнительной системы. Узел с ценой не должен был быть в его руководстве;
3. Исследуйте зазор между ведомым диском и регулировочными гайками штока;
4. При установке новых жиклеров следует подбирать их строго по техническим параметрам данного карбюратора;
5. Все пробковые каналы карбюратора должны быть снабжены прокладками;
6. Проверить затяжку поплавков карбюратора.Если герметичность нарушена, их можно искать;
7. Нажать поплавок в правильное положение.

Промывка карбюратора специализированными составами

Раньше автомобилисты для промывки карбюратора использовали только бензин. Особо продвинутые детали все еще пропитаны растворителем, который может испортить карбюратор. Сейчас существует множество специальных очистителей для карбюраторов. Настоятельно рекомендуется их использовать. Этот инструмент поможет прочистить все труднодоступные каналы карбюратора.

Процесс промывки:

1. Закрутив жиклеры, доставив форсунки и ускорительный насос, опустить половинки карбюратора с форсунками и гибрелями в ванну, наполненную бензином. Залить каналы специальным инструментом, предметы оставить на 6-7 часов;
2. По истечении необходимого времени вы снимите детали с ванны и очистите корпус зубной щеткой;
3. Продуть все детали сжатым воздухом;
4. Используя очиститель, несколько раз промойте каналы, форсунки, трубки и распылители;
5. Распылители можно чистить тонкой проволокой;
6. Не забываем просушить загрязненные каналы и дроссель дроссельной заслонки.

Собирая карбюратор, не забудьте осмотреть все прокладки и поменять их, если они потрескались. При скручивании жиклеров старайтесь не перепутать их местами. Собрать карбюратор и установить на автомобиль, соединив все трубки, тяги и провода.

Процесс ремонта карбюратора довольно трудоемкий. Чтобы противостоять этому как можно больше, старайтесь заправляться только качественным топливом.

Если возникнут вопросы — оставляйте их в комментариях под статьей.Мы или наши посетители с радостью ответим на них

Принцип работы карбюратора любой модели и фирмы одинаков. Известный принцип Вентури основан на своей работе, вещество с низкой плотностью, но с высокой скоростью при определенных условиях увлекается более плотным веществом.

Основание карбюратора представляет собой смесительную камеру, в которой воздушный поток, который движется от фильтра к впускному коллектору, создает выброс в распылителях. Благодаря этому топливо попадает в камеру и смешивается с воздухом, превращаясь в топливно-воздушную смесь.Скорость воздуха, проходящего через смесительную камеру, зависит от частоты вращения двигателя и. Чем выше частота вращения двигателя, тем сильнее нагнетание во впускном коллекторе, чем меньше нажимается педаль газа, тем меньше воздуха проходит через смесительную камеру.

Дополнительные карбюраторные системы

Такая примитивная конструкция карбюратора хорошо работает только при малых оборотах двигателя и положении дроссельной заслонки. При увеличении нагрузки на двигатель или изменении положения заслонки состав топливно-воздушной смеси перестает соответствовать режиму работы двигателя.В результате падает мощность, увеличивается износ деталей двигателя и расход топлива. Для улучшения работы карбюратора на переходных и отличных от оптимальных режимах используются различные системы, регулирующие подачу топлива в камеру смешения.

При резком нажатии на педаль газа скорость движения воздуха через смесительную камеру, а также объем топливно-воздушной смеси, поступающей в каждый из цилиндров, резко увеличивается, но «трубка Вентури» не успевает подать необходимое количество топлива из-за высокой инерционности всей системы. Поэтому за короткий промежуток времени, пока слив в форсунках не заставляет топливо проходить через форсунки, смесь сильно окупится.

Такая смесь намного быстрее сбалансированной, поэтому вместо плавного сгорания на всей столешнице происходит взрыв. При таком сгорании топливно-воздушной смеси выделяемая тепловая энергия не может быть эффективно преобразована в крутящий момент коленчатого вала, поэтому выхлопные газы начинают искать выход из цилиндра.Это приводит к перегреву и разрушению клапанов и поршней, прорыву большого количества газов в картер и снижению компрессии мотора.

Для компенсации недостатка топлива используют ускорительный насос, впрыск топлива, количество которого прямо пропорционально скорости и углу открытия дроссельной заслонки. Благодаря тому, что топливо впрыскивается непосредственно в камеру смешения, оно эффективно перемешивается с воздухом и обеспечивает необходимое соотношение топливовоздушной смеси.

При запуске холодного двигателя топливно-обмоточная смесь несколько иная, чем в теплом двигателе, поэтому пусковое устройство установлено в карбюраторе. Он ограничивает подачу воздуха в смесительную камеру и увеличивает открытие дроссельной заслонки, из-за чего смесь повторно вводится

При почти закрытом дроссельном клапане, поэтому образование смеси в этом режиме отличается от обычного. Воздух и топливо через форсунки холостого хода проходят через каналы внутри карбюратора в пространство непосредственно за дроссельной заслонкой и смешиваются во впускном коллекторе.Также на карбюраторе установлен экономайзер принудительного холостого хода, который перекрывает подачу топлива при оборотах двигателя более 2500 тысяч в минуту и ​​не нажатой педали газа. Нажатие на педаль газа определяется с помощью микровыключателя, прикрепленного к устройству привода дроссельной заслонки. От микровыключателя сигнал поступает в контроллер зажигания, который сравнивает обороты двигателя и положение педали газа и отключает экономайзер, из-за чего прекращается подача топлива.

• Система регулировки уровня топлива

Для обеспечения необходимого соотношения топливовоздушной смеси необходимо отрегулировать уровень топлива.Ведь работа трубки Вентури зависит как от скорости воздуха, так и от давления топлива в области жиклеров, что в свою очередь зависит от уровня топлива в поплавковой камере. Система контроля уровня топлива состоит из поплавкового и игольчатого клапана. Чем больше уровень топлива в камере, тем выше поднимается пластиковый или металлический поплавок. Подает топливо в камеру, когда его количество достигает необходимого уровня, поплавок перекрывает клапан и подача топлива прекращается. Когда уровень топлива уменьшается, поплавок опускается и открывает клапан, возобновляя подачу топлива в камеру.

Состав топливовоздушной смеси при устойчивом положении дроссельной заслонки и неполной нагрузке на двигатель зависит от основной системы дозирования. Он состоит из воздушной и топливной кулачков, каналов, эмульсионной трубки (на некоторых моделях карбюраторов совмещены воздушные и топливные кулачки) и распылителя. Состав всех элементов основной системы дозирования зависит от состава топливовоздушной смеси и работы двигателя на большинстве режимов. В двухкамерных карбюраторах используются две системы дозирования — первая и вторая камера.Вторая камера включается при нажатии педали газа более чем на 2/3, ее основная система дозирования подает более обогащенную топливно-воздушную смесь, это необходимо для обеспечения большой мощности двигателя и предотвращения детонации топлива при высоких нагрузках двигателя.

Как может быть причина неисправностей карбюратора?

Конструкция любого карбюратора такова, что при использовании соответствующего и правильно очищенного топлива качественная очистка воздуха и соблюдение теплового режима, правильная регулировка зажигания и исправность автомобильного масла системы срок службы до ремонта карбюратора или технического обслуживания может составлять десятки лет. Но на самом деле все оказывается не так. Не соответствующее химическому составу и даже плохо очищенное топливо приводит к закупорке бойниц и каналов, из-за чего меняются пропорции топливовоздушной смеси.

Плохая очистка воздуха приводит к засорению воздухозаборников и ухудшению работы эмульсионных трубок. Присутствие в топливе посторонних органических растворителей приводит к коррозии пластикового поплавка. Смесь бензина с водой представляет собой безудержную насадку различных бактерий, которая выделяется из металлического поплавка, каналов и корпуса карбюратора.Неправильно работающая маслосистема приводит к тому, что вместе с выхлопом из головки с картерными газами в карбюратор попадают частицы масла. Если большую часть времени двигатель работает в режиме малых нагрузок, то воздушным потоком не удается выдуть масло дроссельной заслонкой, в результате чего оно превращается в тонкую пленку. Смешиваясь с пылью, проходящей через воздушный фильтр, остатки масла образуют наросты на заслонке, что отрицательно сказывается на качестве и составе топливовоздушной смеси.

Диагностика и ремонт карбюраторов

Если двигатель начал терять мощность, некорректно или нестабильно работать, в первую очередь необходимо заменить воздух и. Если это не помогает, нужно проверить состояние мотора — измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отсоедините минусовую клемму от аккумуляторной батареи, отсоедините все провода, шланги и трубки от карбюратора. Осмотрите корпус карбюратора на предмет утечки топлива и трещин. Отсоедините дроссельную заслонку и систему запуска двигателя (всасывающий трос), а также подключив их к тягу. Несколько раз быстро и до упора повернуть привод дроссельной заслонки, при этом наблюдая за ускорительным насосом распылителя. Из носика ускорителя в смесительные камеры должна идти тонкая равномерная струя бензина. Если это не так, необходимо промыть и продуть распылители и снова проверить. Если бензин не появился, необходимо заменить сальники ускорительного насоса.

Открутите винты верхней крышки и осторожно, стараясь не повредить поплавок (поплавки), снимите ее. Проверьте уровень топлива с помощью циркуляционного кольца. Оптимальный уровень, методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверить работу игольчатого клапана, для которого предназначена сливная трубка для пальца, надуть деталь и переместить поплавок вверх-вниз.Если при подъеме поплавка клапан закрывается, значит, это правильно. В противном случае его необходимо заменить.

Используя шприц, откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Снимите воздушные и топливные жиклеры. Посмотрите просвет, лунки должны быть ровными, без наростов. Откручиваем гайки крепления узла и снимаем карбюратор с впускного коллектора. Прикрепите леску к краю подошвы карбюратора вдоль, поперек и по диагонали, чтобы определить неровности.Если изгиб подошвы превышает 0,1 мм и может быть отмечен на просвете, карбюратор (или только нижний) подлежит замене.

Осмотрите дроссельную заслонку, открывая и закрывая ее. При наличии грязи или следов масла необходимо тщательно промыть весь карбюратор. Если заслонка шлет при открытии и закрытии, необходимо заменить весь карбюратор или только низ. Осмотр демпфера может производить только квалифицированный карбюратор в мастерской, любая попытка самостоятельно починить этот узел приведет к его полному выходу из строя.

Промывка карбюратора

Для промывки лучше всего использовать картриджи под названием «». Выкрутите все жиклеры, включая холостой ход, снимите ускорительный насос, поместите обе половинки карбюратора, все форсунки, эмульсионные трубки и жиклеры в ванну, наполненную бензином на 1 см. Тщательно залейте все каналы «Очиститель карбюратора» и оставьте на 5-6 часов. После этого промойте корпус карбюратора зубной щеткой и бензином, выньте из ванны и продуйте сжатым воздухом.После этого тщательно продуть каналы сжатым воздухом. Используя «очиститель карбюратора», промойте все отложения с помощью дроссельной заслонки, ополосните и промойте все каналы, форсунки, трубки и жиклеры. Не используйте для чистки спички или зубочистки, используйте только «очиститель карбюратора» и, при необходимости, тонкую медную проволоку. Просушите каналы и дроссель сжатым воздухом. Заменить прокладки между карбюратором и впускным коллектором. Сначала установите днище (благодаря этому гайки закручивать намного проще), затем вставьте все жиклеры (не путайте их), ускорительный насос, прокладку и верхнюю часть карбюратора.Затяните болты и заглушите все трубки и упор.

Одной из самых распространенных моделей производства «АвтоВАЗа» можно считать «восьмерку» или ее модификацию — «девятку». Автовладельцы ВАЗ 2108/2109 на практике убедились в работоспособности своих автомобилей и их неприхотливости в обслуживании. Чтобы вовремя предотвратить все сбои в работе, нужно внимательно следить за ее техническим состоянием. Одной из основных задач водителя считается контроль за работой карбюраторного устройства на вазе.Практически все виды ремонта и регулировки автовладелец может выполнить своими руками, так как конструкция карбюратора имеет несложное устройство.

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии Solex производятся на Димитровградском автоагрегатном заводе. Конструкции рассчитаны на комплектацию переднеприводных автомобилей ВАЗ, в которой моторный агрегат расположен поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108-1107-10.Работает в паре с мотором, который имеет объем 1,3 л. На моторы 1.5 литра установлены карбюраторы 21083-1107010.

Карбюратор ДААЗ применяется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 представлено карбюраторами более совершенных моделей, так как они имеют пусковое устройство в автоматическом режиме:

модификация 21083- 1107010-31 имеет одну ступень автоматического управления и запуска в заданном режиме;

Модификация

21083-1107010-35 уже оснащена двумя уровнями управления воздушными заслонками, что обеспечивает более стабильную работу силового агрегата;

Модификация

21083-1107010-62 аналогична предыдущему варианту карбюраторного механизма, но имеет дополнение в виде электрической системы перемешивания топливно-воздушной смеси.

Конструкция «Саллас»

Карбюраторный механизм всех модификаций на ВАЗ 2108/2109 эмульсионный и состоит из двух камер внутреннего сгорания. В верхней части карбюратора находится крышка, предотвращающая попадание грязи в полость устройства, и к ним подводятся топливные магистрали. Средняя часть — это сам корпус, в котором установлены диффузоры и камеры. Внизу карбюратора находится поплавковая камера и дроссельные заслонки.

Рассмотрены ключевые элементы системы:

Принцип работы карбюратора «Солекс» сводится к тому, что бензин подается через впускной клапан в штуцер.Топливо сразу отправляется в поплавковую камеру. Уровень топлива в полости всегда должен быть на определенной отметке, чтобы избежать сбоев и рывков в работе мотора. Контроль уровня осуществляется движениями механизма игольчатого клапана.

После камеры бензин направляется в эмульсионные скважины, где через топливные жиклеры подается в строго ограниченном количестве. Именно в колодцах потоки воздуха разбивают крупные капли бензина, образуя с ним единую топливно-воздушную смесь.

Если вас интересует ремонт топливного насоса в автомобилях ВАЗ 2108/2109, рекомендуется подробно изучить следующий материал:

Смесь подается к диффузорам, а через них — в устройство энергоблока.Таким образом, основная задача карбюратора — сформировать топливно-воздушную смесь нужной консистенции и направить ее в двигатель.

Взаимодействие нескольких элементов обеспечивает бесперебойную работу мотора

Ремонт карбюратора ВАЗ 2108/2109

На ВАЗ 2108 и 2109 можно приобрести все необходимые запчасти для самостоятельного ремонта карбюратора

Без надобности невозможно демонтировать заслонки (как на воздушной, так и на воздушной), так как их довольно сложно вернуть назад, что неизменно приводит к некорректной работе двигателя.

Инструкция по ремонту «Солекс» ДААЗ 2108-1107-10

Из корпуса прибора аккуратно выкручен соленоидный клапанный механизм, из которого сразу можно вытащить и вставить в него жиклеры.

Промывают сетку в резервуарах ацетоном и продувают сжатым воздухом из баллона или насоса.

После этого откручиваем пять винтов, удерживающих крышку карбюратора. Крышка снимается строго вертикально медленным движением, чтобы не вытащить поплавок из патронника.

Поплавок демонтируется вместе с его осью нажатием на пришитый фиксатор осевой линии. Устройство после этого легко снимается.

Прокладка обязательно снимается с нижней части карбюратора и осматривается на предмет повреждений и деформаций. Если есть трепетные места или разрывы, необходимо будет заменить уплотнительный элемент.

Топливный клапан поворачивается топливным клапаном. Рекомендуется немедленно проверить его работоспособность. Если при нажатии на пусковое устройство игла идет легко и плавно, не имеет люфта, то клапан менять нельзя.

Далее проверяем пусковое устройство. Вам нужно будет открутить четыре винта, которыми само устройство крепится к крышке, и снять с нее диафрагму. Этот продукт должен сохранять свойства эластичности, не иметь повреждений и деформаций. Пружина возврата должна быть эластичной.

Топливный фильтр вывинчивается из патрубка и помещается в емкость с ацетоном. После стирки рекомендуется продуть и сразу же прикрутить обратно.

Насосные опрыскиватели лучше снимать с бранью.Надо их поставить и вытащить из карбюратора. На какое-то время элементы помещают в ацетон, после чего блокируют. Рекомендуется сразу заменить резиновые прокладки распылителей.

Далее можно увидеть осмотр самого ускорителя. Вам нужно будет открутить четыре стопорных винта, вытащить устройство и осмотреть его с диафрагмой и пружиной. Детали насоса лучше всего промыть, в случае сильного износа деталей — заменить.

Аналогично производится восстановление и ремонт экономайзера.

После этого можно откручивать жиклеры. Если дырки в них увеличились, лучше сразу установить новые жиклеры.

Переворачивание за крепления карбюратора

Пошагово выполнив все эти действия, можно качественно разобрать и отремонтировать карбюратор.

Видео: Ремонт карбюратора на ВАЗ 2108 и 2109 своими руками

Диагностика карбюратора

О том, что есть перебои в работе карбюратора, можно засвидетельствовать характерные особенности:

с момента нажатие на педаль газа до разгона автомобиля — временный сбой;

штанги

в работе силового агрегата на высоких скоростях;

грузовик серии

при движении по ровной поверхности;

заметное снижение скоростных характеристик автомобиля;

заметно вырос расход топлива;

плохо заводится двигатель «на холоде»;

нестабильная работа мотора на холостом ходу.

Каждый из этих признаков, а также их сочетание говорит о том, что в карбюраторе возникли проблемы и он требует ремонта или регулировки.

Если есть топливный флюс, нужно растянуть соединения. Возможно ослабление, что компаунд послужил причиной некорректной работы карбюратора

Что делать, если мотор не запускается или сразу после запуска

Вероятная причина такой неисправности — снижение топлива уровень (или его отсутствие) в поплавковой емкости.Кроме того, если мотор не заводится, необходимо сразу осмотреть несоответствующее пространство на предмет отработанного бензина — вполне возможно, что топливо не попадает в карбюратор. Если это не так, необходимо промыть поплавковую камеру и установить поплавок в ровное положение относительно его оси.

Нестабильная работа мотора на холостом ходу

После разгона мотора или остановки после долгой езды могут возникнуть сбои в его работе. Причин такого поведения может быть несколько:

отверстия курток были сильно забиты;

произошел сбой в работе экономайзера;

Повреждение качественной винтовой прокладки.

Все равно карбюратор надо снимать, разбирать и тщательно промывать все детали. Уплотнительные прокладки рекомендуется заменять даже при небольшом износе.

Проблемы при запуске зимой

Большинство автовладельцев ВАЗ2108 / 2109 испытывают проблемы при запуске силового агрегата при пониженных температурах. Трудности может спровоцировать некорректная работа пускового устройства. Воздушная заслонка закрывается слишком быстро, поэтому количества воздуха, попадающего в канал эмульсии, может быть недостаточно для приготовления топливовоздушной смеси.Потребуется наладить работу пускового механизма своими руками.

Двигатель заправлен

Из-за чрезмерной дозировки поплавковая камера может не выдерживать нагрузки и подавать в систему чрезмерное количество топлива. Это приводит к тому, что двигатель заправлен бензином и не может правильно выполнять свои функции. Необходимо проверить работоспособность топливного клапана и его герметичность.

Резкие рывки при движении — что делать

Если в процессе езды автомобиль внезапно испытывает резкие рывки или толчки, то причина проблемы кроется в системе подачи топлива.Мотор просто не получает объем топливно-воздушной смеси. Возможно, механизмы клапанов были разгружены или фильтры были сильно забиты.

Как снять узел карбюратора с ВАЗ 2108/2109

Демонтаж карбюратора необходим практически во всех случаях ремонтных работ. На остывшем двигателе рекомендуется снимать прибор, так как все работы проводятся в непосредственной близости от впускного коллектора и его труб, которые могут легко загореться.

Видео: Разборка карбюратора на Ваз своими руками

Для облегчения работы лучше всего сразу открутить винты крепления винта крепления воздушного фильтра, так как это будет мешать демонтажу и препятствовать прямому доступу:

1. После При этом необходимо будет отсоединить два привода от корпуса карбюратора (один идет на воздушную заслонку, другой — на дроссельную заслонку).Кроме того, сразу рекомендуется отсоединить тыльную часть возвратной пружины и ее фиксатор.
2. Далее откручивается провод от винта экономайзера принудительного холостого хода.
3. После ослабления хомутов необходимо будет снять форсунку подачи топлива и шланг, работающий «на обратку».
4. Откручено винтовое крепление нагревательного элемента, снят блок.
5. От штуцера в верхней части карбюратора отсоединяются вентиляционный шланг и вакуумный шланг.
6. После отключения всех магистралей допускается демонтаж самого карбюраторного узла. Для этого потребуется открутить четыре гайки, которые стяжками крепят карбюратор к впускному коллектору. Устройство вытаскивается вместе с прокладкой.

Как промыть узел карбюратора без его разборки

Традиционным методом промывки карбюратора считается его полная разборка на отдельные составляющие, что не всегда может выполнить неопытный владелец Ваза.Для упрощения процедуры была применена техника промывки и чистки карбюратора без его разборки на компоненты. В основе этой техники — использование в навесе специальных аэрозолей. Самыми доступными по цене очистителями карбюраторов считаются аэрозоли производства ABRO и Mannol — их можно купить в любых автоматах по цене 100-150 рублей.

Эти чистящие средства отлично справляются с очисткой карбюраторных механизмов, к тому же ими очень просто пользоваться. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступить к процедуре:

Снимите корпус воздушного фильтра на машине, снимите его в сторону.

Из корпуса карбюратора открутите электромагнитный клапан.

На распылитель с аэрозолем надеть специальную узкую насадку и обработать жидкостные каналы жиклеров, первую и вторую камеры, заслонки и все видимые элементы карбюратора.

После этого распылить аэрозоль на внешние части механизма.

Если карбюратор не успел на одну процедуру, можно обработать его снова тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех деталей карбюратора.

Видео: Как почистить карбюратор на Ваз своими руками и не снимая его с автомобиля

Как заменить карбюратор Детали

Замена поплавка, диафрагмы ускорительного насоса, сальников не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкекты, в которых есть все необходимое для замены деталей.

Порядок замены не регламентирован: достаточно удалить поврежденную деталь и установить на ее место новую.Главный критерий: идентичность элементов при замене.

Как настроить «Солекс» ДААЗ 2108-1107-10

Процесс настройки и регулировки КПД карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что есть топливо, уровень которого должен быть строго фиксированным. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Процедура выполнения регулировки включает в себя несколько этапов:

Сначала запустите мотор и дайте ему поработать 3 минуты, после чего чешется.

Снимите коробку воздушного фильтра и снимите ее в сторону, так как это препятствует свободному доступу к карбюратору.

Из корпуса «Салекс» первым делом отсоединить форсунку, через которую подается бензин.

Отвинтите пять винтов на крышке до плоской планки, чтобы снять ее.

Измерьте расстояние от края поплавковой камеры до уровня топлива. Он должен быть равен 25,5 мм. Если есть отличия, необходимо будет установить нужный параметр, выбрав скобу поплавка.

А еще нужно будет настроить ось поплавка так, чтобы он мог свободно перемещаться.

Регулировка поплавковой камеры и поплавка на этом считается завершенной.

Регулировка пускового устройства

Отрегулировать карбюратор на ВАЗ 2108 и 2109, а также отремонтировать его можно и своими руками. Эту работу следует производить на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо сначала заменить ее и только потом переходить к регулировочным работам:

Поверните рычаг регулировки воздушной заслонки и полностью закройте ее.

Опустить шток гранатомета с отвалом отвала и удерживать в таком положении.

Измерьте ширину зазора между заслонкой и стенкой камеры. Существующий показатель должен быть 1 мм. Если это не так, то потребуется регулировка.

Необходимо будет ослабить стопорную гайку, которая находится на поверхности ускорительного насоса, и пропустить спираль винта качества. Если повернуть винт в одну сторону, то зазор увеличится, при повороте в другую — уменьшится.

Еще раз измерить толщину зазора.

По такому же принципу регулируется воздушная заслонка на второй камере.

Ширину зазора можно измерить сверлом диаметром 1 мм.

Как отрегулировать холостой ход

Эту процедуру можно проводить только на карбюраторе, установленном в машине, после того, как двигатель хорошо прогрелся. В этом случае воздушный фильтр больше не будет препятствовать доступу, поэтому он останется на своем месте под капотом:

Мотор заглушен.

До конца доделать винт качества топливно-воздушной смеси, после чего открутить его не более чем на четыре оборота.

Снова завести мотор, пропустить все осветительные приборы, акустику и печку для увеличения энергопотребления.

Рабочее количество нужно установить количество оборотов рабочего двигателя 750-800 в минуту.

Качественный винт выставлен на максимальный холостой ход — 900 об / мин (зимой допускается увеличение этого параметра до 1000 об / мин).

После этого надо будет качественный винт закручивать обратно до тех пор, пока перебои в работе двигателя не почувствуются. В этот момент вам нужно остановиться и сделать еще один поворот.

Нагрузка на холостом ходу на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без большого расхода топливовоздушной смеси.

Отремонтировать и заменить глушитель в автомобилях ВАЗ 2108/2109 поможет этот материал:

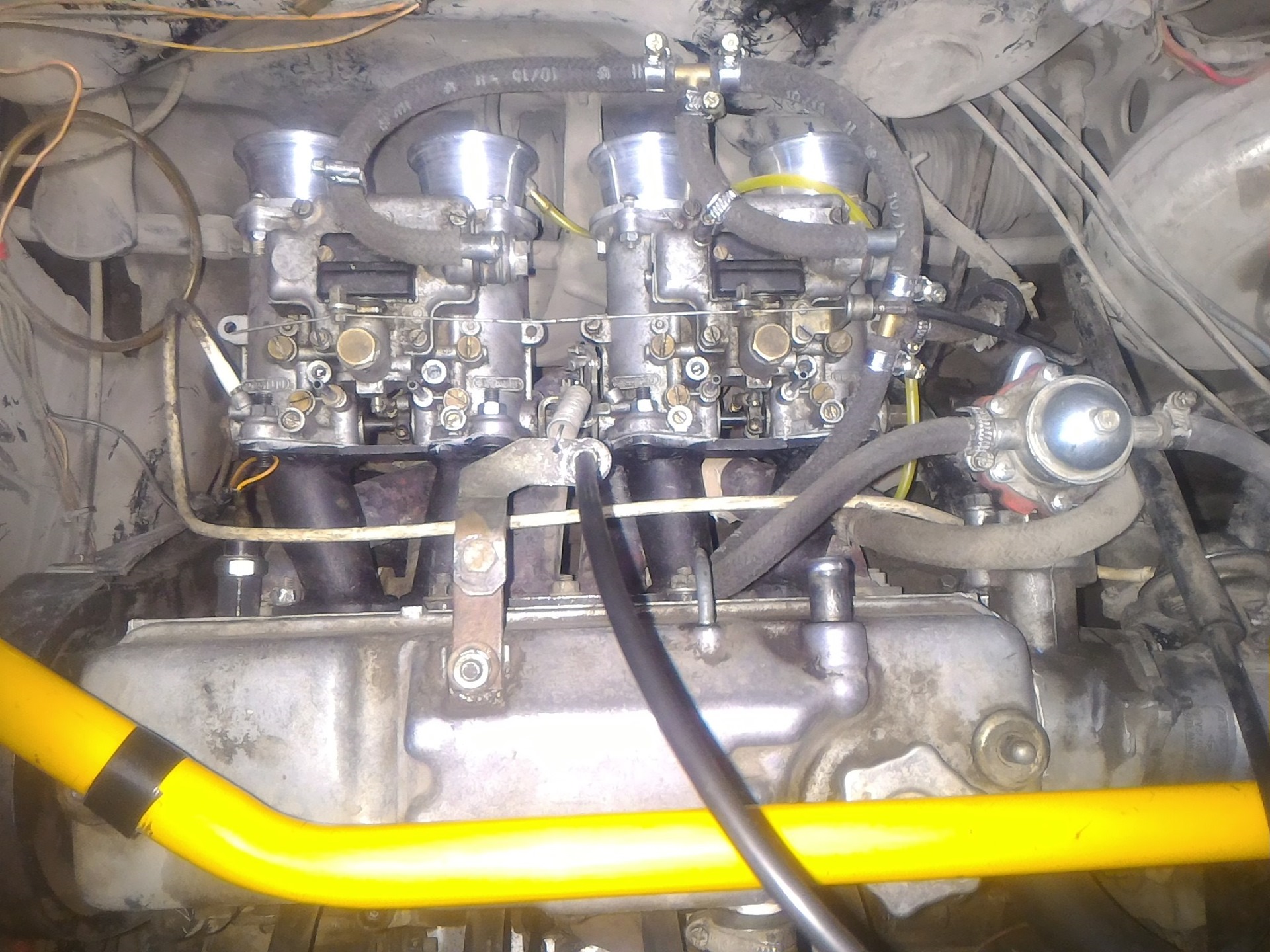

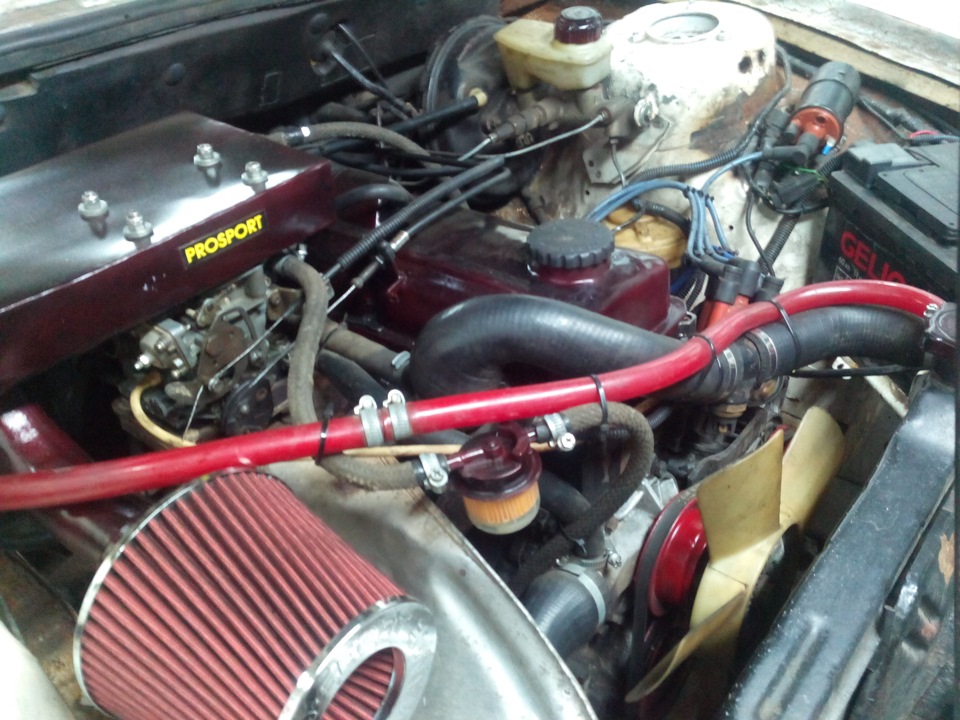

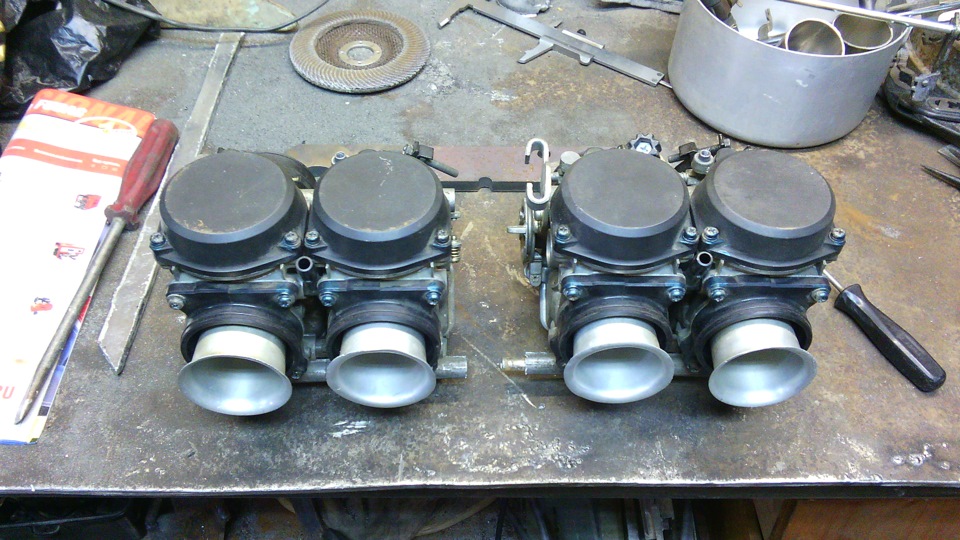

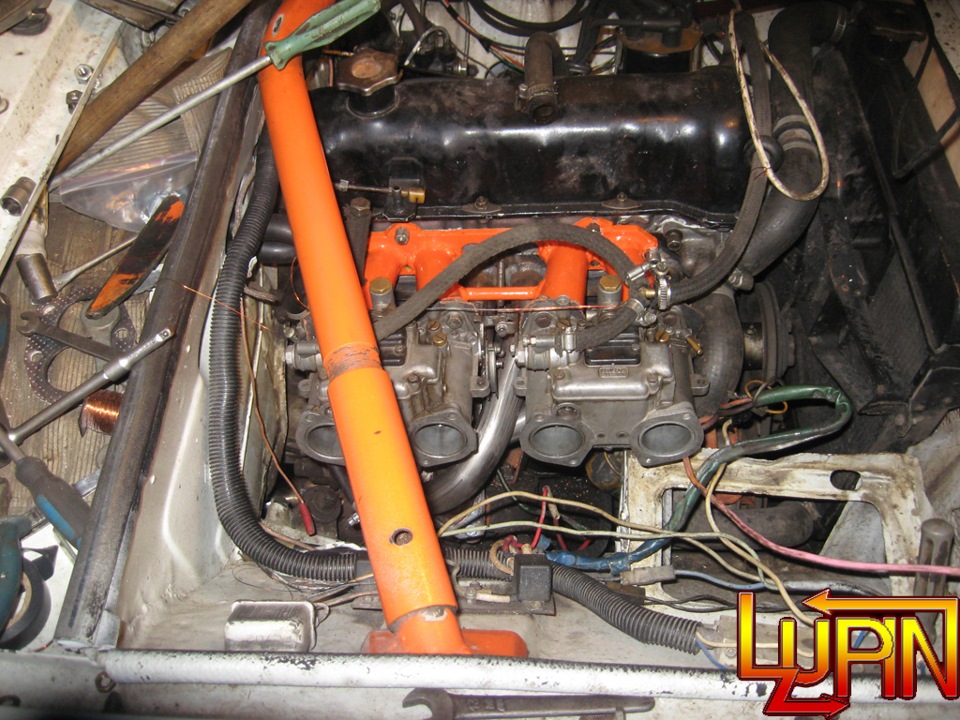

Тюнинг карбюратора

Не все автовладельцы ВАЗ 2108/2109 знают, что карбюратор совершенствуется своими руками. Тюнинг позволит не только увеличить ресурс силового агрегата, но и повысить скоростные характеристики машины. Для этого необходимо будет обеспечить снижение сопротивления воздушного потока, который всасывается в карбюратор.

Для проведения тюнинга нужно снять карбюратор, очистить его внутри и снаружи, чтобы обеспечить полноценную работу всех его узлов.

После этого необходимо извлечь из корпуса все жиклеры и дроссельные заслонки.Полость двух камер внутреннего сгорания необходимо увеличить на токарном станке. Чем больше объем камеры, тем меньше в них сопротивления воздуха. А также одновременно с расточными камерами рекомендуется увеличить полость диффузоров. Работу на станке лучше доверить специалисту, так как можно избежать поломки корпуса.

Кроме того, вам нужно будет подобрать новые форсунки с отверстиями большего диаметра. Рекомендуется установка топливных и воздушных жиклеров с увеличением проема на 0.05 мм. Этого достаточно, чтобы увеличить пропускную способность деталей карбюратора.

Кроме того, на устройстве экономайзера можно заменить иглу. Лучше всего сделать замену резиновому изделию. Резиновая игла выдерживает более длительный режим высоких нагрузок и имеет повышенный рабочий цикл. Только такое оборудование позволит избавиться от «зависания» мотора при резком нажатии на педаль газа.

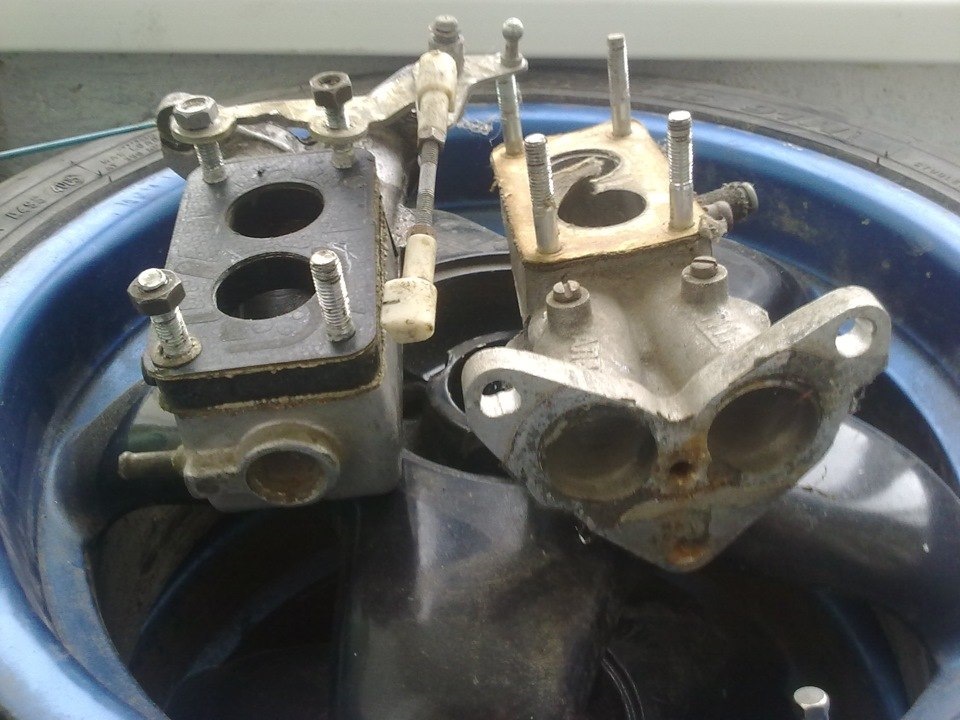

Увеличение внутренних полостей минимизирует сопротивление воздуха

Сборка «Салекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки.Важно правильно подсоединить все топливные и прочие шланги, чтобы не было проблем с работой двигателя. Сборка карбюратора ДААЗ 2108-1107-10 осуществляется в следующем порядке:

На месте установки накладывается прокладка. Он служит для надежного соединения двух агрегатов — карбюратора и впускного коллектора.

После этого сам карбюратор накатывается на шпильки и фиксируется четырьмя гайками.

После того, как узел был аккуратно прикреплен, шланги разрешены.Первым делом подключаются вакуумный и вентиляционный шланги.

С одной стороны, патрубок подсоединен к подаче топлива, с другой — шланг обратной подачи топлива.

Приводной провод EPHH подсоединяется к соответствующему винту.

По окончании работы можно прикрутить два провода (воздушный и дроссельный).

Строгая последовательность подключения из-за конструктивных особенностей карбюратора

По окончании монтажа карбюратора рекомендуется включить зажигание и проверить работоспособность моторного агрегата.В случае попадания масляной или топливной нити в места шлангов необходимо выключить зажигание и внимательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своего автомобиля, должны носить осознанный характер. Нет необходимости разбирать карбюратор и заменять его детали, если нет явных признаков неисправностей. Кроме того, при самостоятельной настройке необходимо придерживаться четкой регламентации действий. Как некачественный ремонт, так и неправильная регулировка могут серьезно повлиять на работоспособность карбюратора.

От того, насколько качественно отрегулирована подача топлива в цилиндры, зависит нормальная работа двигателя. Это не может быть сделано путем правильной настройки карбюратора, не может быть ни один автомобилист. Так как не всем удачно разнесена система питания карбюраторного двигателя.

Но если у вас есть хотя бы поверхностные знания, то черновую настройку произведите без труда. Более тонкие приспособления лучше доверить профессионалам, которые съели в этом деле собаку.

Неплохой выход из сложившейся ситуации — самостоятельная проработка всех тонкостей настройки карбюраторов.Это актуально для случаев, если рядом нет грамотного мастера. Вам потребуется разобраться в принципах работы карбюратора ВАЗ 2101, чтобы знать назначение всех жиклеров в системе подачи топлива, так как от них напрямую зависит качество смесеобразования.

Настройка карбюратора ВАЗ 2101 необходима для того, чтобы ваш двигатель работал в штатном режиме. От того, как он работает, зависит не только его мощность, КПД, расход бензина, но и важнейший ресурс.Радует то, что карбюратор не требует частой настройки.

Очистите все каналы, промойте, установите новые жиклеры, а дальше нужно только вовремя менять топливный и воздушный фильтры, чтобы карбюратор работал максимально корректно. К сожалению, запчасти на рынке не всегда хорошего качества. Поэтому время от времени в системе впрыска топлива могут возникать какие-то неисправности.

Завтрак копейк карбюраторный

А теперь стоит задуматься, какие могут быть проблемы в карбюраторе.Если вдруг двигатель начинает нестабильно работать в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, винить карбюратор не нужно. В частности, это актуально для тех случаев, когда такие симптомы стали резко проявлять себя, предпосылок для этого не было.

Если вдруг выходит из строя карбюратор, либо какой-то узел, либо настройки сбиты, то смена режима работы не резкая, а плавная.Очень часто плавающая частота вращения холостого хода — это электромагнитный клапан, который установлен на карбюраторе ВАЗ. Если в вашей машине есть подобное устройство в своей конструкции, то для начала нужно его проверить.

Для этого отсоединяем провод идущий к нему, после чего он подаётся на вентиль плюс от АКБ. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключается к электроклапку. Если нет напряжений, происходит разрушение проводки от замка зажигания до электромагнитного клапана.

Также описанные выше симптомы могут проявляться в тех случаях, когда на электродах свечей зажигания имеется очень большой нагар. В результате для воспламенения топливовоздушной смеси просто не хватает искровой мощности. Если на электродах нагар, то нужно обвинить сам карбюратор. Дело в том, что он подает в камеру сгорания много топливно-воздушной смеси. Самая печальная причина этого — удлинение впускного клапана.

Но не промахивайтесь головой сразу, сначала попробуйте поставить уровень бензина в карбюраторе ВАЗ 2101.Необходимо правильно отрегулировать положение поплавка. Часто копейка начинает красться и чихать на больших оборотах коленчатого вала. Карбюратора здесь обычно нет. Причина кроется в подаче бензина. Диафрагма бензонасоса уже могла опасаться, но чаще всего стирается шток АЗС. Об этом можно прочитать в отдельной статье.

Как настроить карбюратор

Перед тем, как приступить к регулировке копеечного карбюратора, нужно убедиться, что все узлы, влияющие на нормальное функционирование ДВС, находятся в исправном состоянии.Проверить свечи, зазор между электродами, распределитель, катушку, высоковольтные провода. Кастомизируйте карбюратор на автомобиле ВАЗ 2101 только на рабочую температуру двигателя (85..90 градусов).

Но перед началом регулировок обязательно приобретите Ремкомплект на ВАЗ 2101. И обратите внимание, что этот ремкомплект точно соответствует вашему карбюратору. Если установлен «Солекс», то Ремкомплект для ДААЗ покупать не нужно. Конечно, цена этого набора не очень велика, но если вы получите неподходящий, придется немного побегать, обменявшись на желаемый.Отсоедините трос, соединяющий педаль акселератора с приводом дроссельной заслонки. Сопло, соединяющее корпус воздушного фильтра с сапуном, тоже необходимо отсоединить.

Убедиться, что в шланге, соединяющем карбюратор с регулировкой угла опережения по щебню, нет разрежения. Теперь нужно отрегулировать качество смеси. Поочередно закручивайте винты, пока двигатель не начнет слегка заводиться. Теперь вам нужно добиться нормальной и максимально устойчивой работы. Для этого по очереди скручиваем качественные саморезы.Не делайте более одного оборота. Эта настройка исключительно по слухам, но нормально отрегулировать копеечный карбюратор таким образом можно.

Чтобы определить, насколько хорошо выполнена настройка, резко откройте дроссельную заслонку и сразу же закройте. Если обороты набираются резко, задержек нет, карбюратор настроен правильно. Но точнее покажет дальнейшую эксплуатацию автомобиля ВАЗ 2101. Убедитесь, сколько бензина расходуется на сотню километров пробега.Время от времени проверять состояние свечей зажигания, есть ли нагар, регулировать подачу воздуха в карбюратор автомобиля ВАЗ 2101.

: технические характеристики, описание, фото

Автомобиль «Лада Спутник» модели ВАЗ-2108 (технические характеристики будут описаны ниже) — хэтчбек малого класса. Эта машина выпускалась с 1984 по 2004 год. Эти автомобили принадлежат АвтоВАЗу. Машины разрабатывались еще во времена Советского Союза. Проект обновлялся с 1970 по 1984 год.

Изначально ВАЗ-2108 имел два названия.«Спутник» — автомобили для внутреннего рынка, «Самара» — копии, которые предназначались для экспорта. Однако впоследствии было принято отказаться от первого в пользу второго титула.

Разработка

В разработке модели ВАЗ-2108 принимали участие немецкие специалисты, которые проводили работы по созданию всей машины и ее узлов. Кузов и конструкция полностью разработаны и рассчитаны советскими инженерами Волжского завода.

Машина ВАЗ-2108, фото которой красиво демонстрируют ее внешние особенности, имеет кузов в модификации хэтчбек, с тремя дверями, привод передний.Подвеска этого автомобиля построена по системе «Макферсон» и является полунезависимой. Рулевое управление на «сателлите» применяется реечное. Все эти элементы в 1984 году были настоящими новинками для СССР, ведь раньше такие машины на советских автозаводах никто не создавал. Эта модель на долгие годы завоевала взгляды как автомобилистов, так и прохожих. После распада СССР машина не утратила популярности.

Интерьер

Автомобиль ВАЗ-2108 (фото ниже) имеет салон, в котором могут разместиться до пяти человек. Сиденья обиты тканевыми материалами. Также убрали потолок и стойки внутри машины. Чтобы сесть на задний диван автомобиля, поскольку он был трехдверным, нужно было отодвинуть одно из передних сидений, а спинку опустить. В салоне также есть система отопления. Панель машины была сделана из пластика. На панели приборов тахометра нет. Боковые окна на дверях оборудованы ручными стеклоподъемниками.

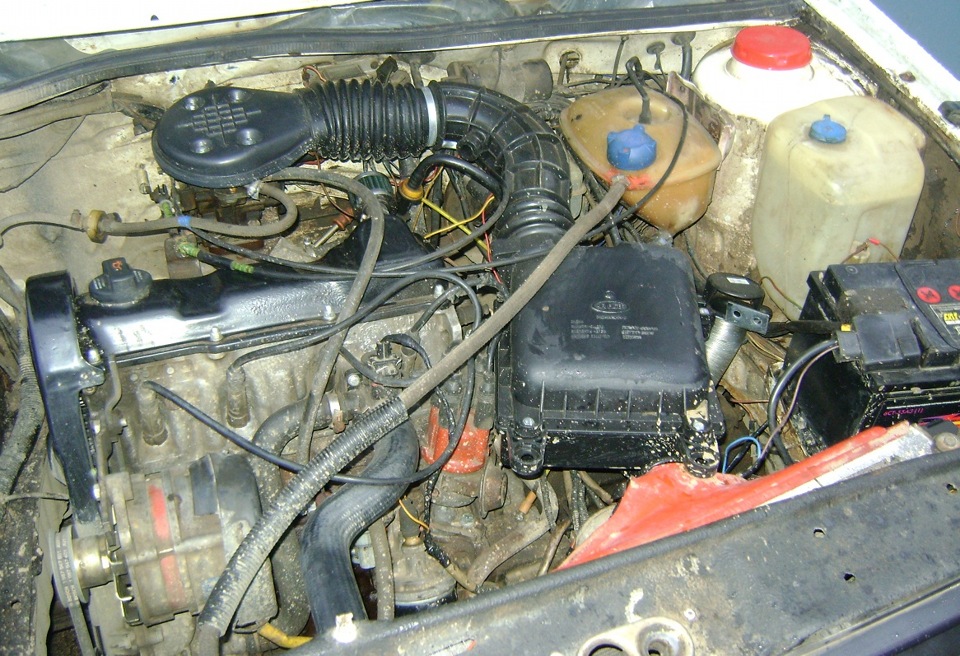

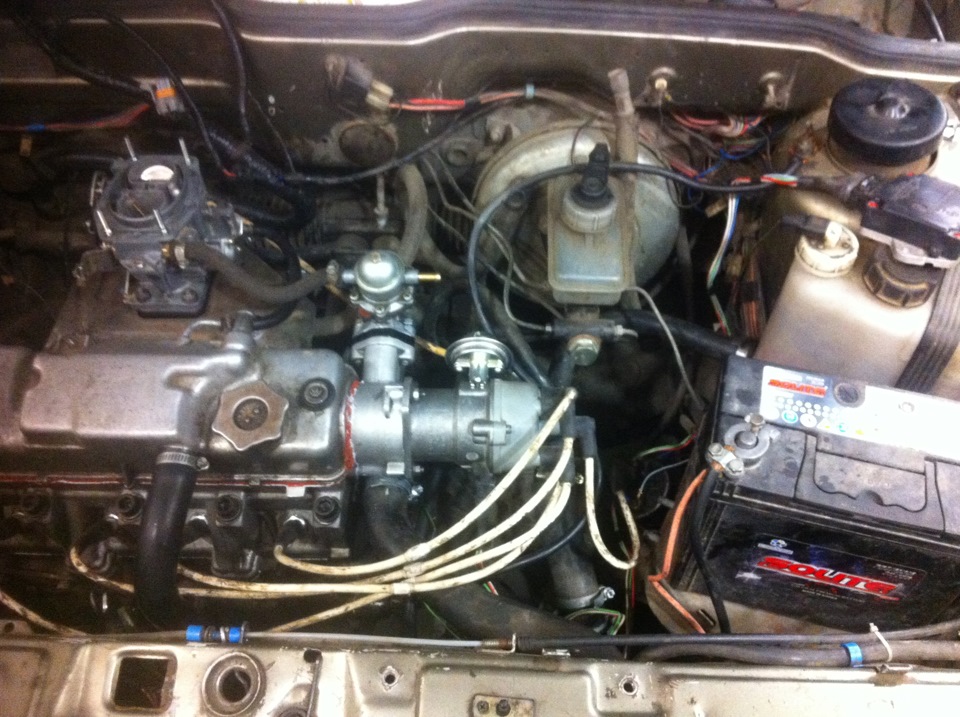

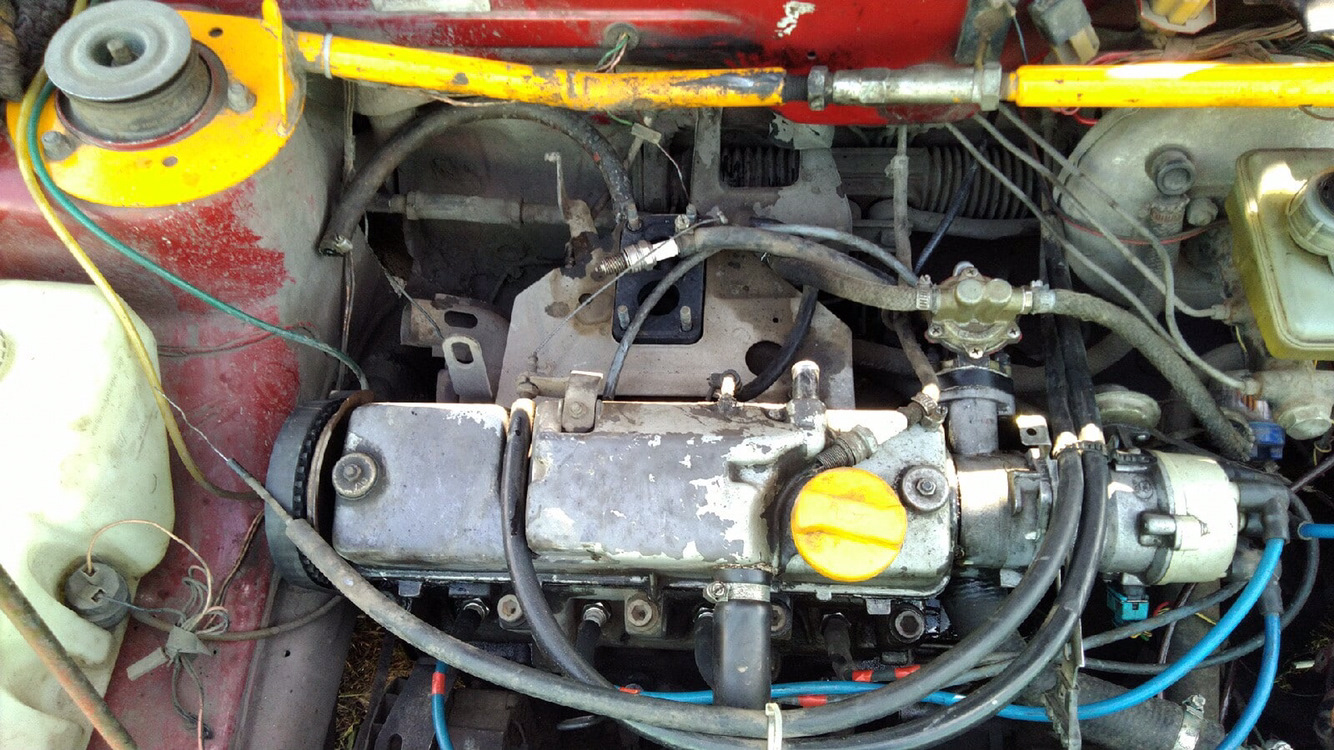

Двигатель ВАЗ-2108

Двигатель расположен под капотом в поперечном положении к кузову.Двигатели имеют четырехцилиндровую и рядную схему расположения. В большинстве своем они были оснащены карбюраторами, а в одном варианте — инжекторной системой. Суммарная вместимость колеблется от 54 до 71 литра. из. при объемах от 1.100 до 1.500 литров. Трансмиссия — пятиступенчатая с механической системой. Двигатель ВАЗ-2108 устраивал практически всех потребителей.

Дизайн

Дизайн автомобиля в народе за свой вид получил прозвище «зубило». В первых моделях использовалась пластиковая накладка на кончике капюшона.Позже от этого элемента отказались, так как из-за невысокого качества и сложности изготовления стальные элементы также было довольно сложно совместить с пластиковыми деталями. Фары автомобиля имеют прямоугольную и угловую форму, а решетка обдува радиатора выполнена из пластика. Багажный отсек этого хэтчбека в стандартном положении вмещает до 270 литров, а с опущенной спинкой заднего дивана — до 1000 литров.

ВАЗ-2108: технические характеристики

Автомобиль выпускался Волжским автомобильным заводом, который уже и так ясно из контекста, что сначала находился на территории Советского Союза, а потом вошел в состав России.Выпуск наладили сразу в двух странах: стране-производителе и Украине (2003-2014 гг.). На территории последнего производилась сборка знаменитого ЗАЗа. ВАЗ-2108 относится ко второму классу автомобилей.

На машине было установлено пять разных двигателей, которые различались по нескольким показателям. Общий вес ВАЗ-2108 (технические характеристики на момент выпуска этой модели соответствовали нормам) составляет около 920 кг.
