Двс 21213 характеристики: Двигатель ВАЗ-21213: горячее «сердце» внедорожников «Нива»

Двигатель ВАЗ 21213 НИВА 1.7 Характеристика. Технические характеристики. Мощность. Вики

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

11183-100026011194-10002602103-10002602104-10002602106-100026021083-1000260532111-100026021114-100026021116-100026021124-100026021126-100026021128-100026021213-100026021214-10002602123-10002602130-1000260

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Двигатель ВАЗ 21213 может применяться для установки на автомобили ВАЗ «Нива»: 2121, 21213, 21214, 2131; «Надежда» 2120 и их модификации.

Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля.

Блок цилиндра двигателя 21213-1002011 с межцентровым расстоянием — 95 мм и высотой 214,58-0,1 мм (расстояние от оси вращения коленчатого вала до верхней поверхности блока). Номинальный диаметр цилиндров составляет 82мм. Межремонтные размеры — 82,40 и 82,80. По отклонению диаметра цилиндра определены пять классов. Размер каждого класса отличается от предыдущего на 0,01мм. Классы обозначаются буквами ( А, В, С, D ). Маркировка блока цилиндров осуществляется на нижней поверхности блока (смотреть «Блок цилиндров»).

На двигателе установлен коленчатый вал 21213-1005015. По своим параметрам он соответствует коленчатому валу 2103 и обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.). Вал имеет дополнительные противовесы снижающие вибрацию. На каждой шатунной шейке имеется два маслоподводящих отверстия. Диаметры шеек вала увеличены на 0,02мм. При использовании стандартных вкладышей, это уменьшение зазоров оптимизирует толщину масляного слоя между шейкой вала и поверхностью вкладыша.

В тоже время снижение зазоров улучшает динамические характеристики вала. Коленчатый вал 21213 рекомендован к установке вместо вала 2103.

Для двигателя разработана новая поршневая группа. Поршень 21213 оригинальной конструкции, на днище имеет специфическую овальную лунку. Для диаметров поршней определены классы соответствующие классам цилиндров. Отверстие под поршневой палец диаметром 22мм. В поршне отверстие под поршневой палец смещено на 1,2мм от оси поршня. Маркировка класса поршня по диаметру и по размеру отверстия пальца указываются на днище поршня. Поршневой палец, длиной 67мм, фиксируется в поршне стопорными кольцами. Вес поршня составляет 347гр. При изготовлении все поршни доводятся до одного веса.

Шатун 21213-1004045 имеет новую конструкцию. Длина шатуна составляет 136 мм. Размеры отверстий: под шатунную шейку — 47,8мм ; поршневой палец – 22мм. Для стяжки крышки шатуна использованы новые болты, обеспечивающие надежность и точность сборки.

Головка цилиндров 21213-1002011(для двигателя объемом – 1,7л.) конструктивно похожа на головку 21011, но имеет ряд отличий. Высота головки 21213 составляет 111,0мм, что ниже головки 21011 на 1,8мм. Размер камеры сгорания — 81х52 мм, объем 30 см3.

Для двигателя разработан новый распределительный вал 21213-1006010. Изменена форма кулачков, для увеличения хода впускного клапана. Применяются клапаны и клапанный механизм от двигателя 2101.

Привод распредвала – цепной. Цепь двухрядная втулочно-роликовая мод. 2103. Применяется новый удлиненный башмак натяжителя.

Изменения в системе питания — использование карбюратора 21073 типа «Солекс».

На двигателе ВАЗ 21213 установлена бесконтактная система зажигания. За создание управляющих импульсов для коммутатора отвечает датчик-распределитель зажигания 3810.3706. В системе зажигания применяется модель коммутатора — 3620.3734. Катушка зажигания — 27.3705.

Двигатель ВАЗ 21213 1.7 л., карбюратор Нива технические характеристики, масло, ремонт, особенности конструкции

Технические данные ВАЗ 21213

ВАЗ 21213 — четырёхтактный, бензиновый двигатель, имеющий рядное расположение четырёх цилиндров. Расположение в моторном отсеке продольное. Блок цилиндров выполнен из высокопрочного чугуна.

• Система газораспределения ДВС — один вал, имеющий верхнее расположение и восемь клапанов, по два клапана на один цилиндр.
• Система питания 213 модели — карбюратор типа Солекс.
• Ход поршня 21213 составляет 80 мм., цилиндр данного ДВС имеет диаметр 82 мм.
• Степень сжатия камеры сгорания 9.4:1.
• Точный объём цилиндров — 1690 куб., сантиметров.
• Мощность ДВС 21213 при 5200 оборотов мин., 81 л., сила.
• Крутящий момент силового агрегата при 3000 оборотов мин., 125 Нм.
• Используемое горючее — АИ 92.
• Вес движка 213 модели 117 кг.

Модификации двигателя ваз 21214 и их отличия

Модификация мотора	Наличие ГУР	Выпускной коллектор	Класс экологичности ЕВРО
21214-41	сварен из нерж. стали	3
21214-34	_		литой из чугуна
21214-33
21214-32*
21214-31		сварен из нерж. стали	4
21214-30	—

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

А еще интересно: Тюнинг двигателя: Нива 4х4 — увеличение мощности распространенными методами

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213. Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.

Особенности конструкции ВАЗ 21123

Для уменьшения стоимости проекта, было принято использовать детали и узлы используемые на других моторах, которые на момент 1994 года находились в серийном выпуске.

Так блок цилиндров был взят от 03 модели Жигулей. Высота 03 блока 214,58 миллиметров. Расстояние между центрами цилиндров 95 миллиметров. Цилиндры имеют пять классов, обозначающиеся латинскими символами. Соответствующая маркировка находиться внизу каждого цилиндра.

Для нового мотора разработали новую поршневую группу. Поршень 213 модели имеет уникальную конструкцию. На дне находится овальная лунка, специфической формы. Размер диаметра поршней, имеет пять классов. Отверстие для поршневого пальца имеет диаметр 22 мм. Длинна пальца 67 мм. Конструкция установки пальца, плавающая. Палец свободно перемещается в головке шатуна и бобышках поршня. От осевого смещения пальца, предохраняют стопорные кольца. Маркировка поршня по диаметру отверстия и диаметру поршня, наноситься на дно поршня. Поршень имеет вес 0.347 кг.

Шатун 213 модели новой конструкции. Он имеет длину 136 мм. Отверстие для шатунной шейки равно 47.8 мм. Диаметр отверстия для пальца поршневого 22 мм. Для крышки шатуна, сконструированные новые, одноразовые болты. Повторное использование болтов запрещено.

За основу коленчатого вала, взят коленвала от ВАЗ 2103, кривошипный механизм имеет радиус 40 мм. Для лучшей динамики и предотвращения вибрации, коленвал оборудован дополнительными противовесами. Для улучшенной смазки, в шатунных шейках просверлены масляные магистрали, а размер их диаметров увеличили на 0.02 миллиметра.

Головка БЦ взята от 011 модели Жигулей. Камеры сгорания претерпели изменения, их увеличили до 30 куб., см., каждую.

Привод ГРМ цепной, выполнен двухрядной, роликовой цепью, взятой от 03 модели.

Для нового мотора спроектировали новый распредвал 21213-1006010. На нём изменили форму кулачков, это нужно было сделать, чтобы увеличить ход впускного клапана. Клапанный механизм и клапаны позаимствованы у ВАЗ 2101.

На ВАЗ 21213 используется система зажигания бесконтактная с коммутатором, катушкой и распределителем зажигания.

Усовершенствованная система смазки, имеет наличие пробок, для накопления и последующего удаления грязи.

Схема системы охлаждения

Описание устройства мотора 21213

В основу двигателя ВАЗ 21213 входят:

• чугунный блок цилиндров (БЦ) 21213-1002011;
• головка блока 21213-100301*;
• коленчатый вал 21213-1005015;
• шатунно-поршневая группа 21213-10040*.

Главным отличием двигателя 21213 от предшественников стал увеличенный диаметр цилиндров — 82 мм против 76 и 79 мм. Межцентровое расстояние в 95 мм осталось прежним, и позволяет растачивать блок до диаметра 82,8 мм. Изменилась конструкция водяной рубашки. Рабочий объём подрос на 100 см3, но габариты мотора сохранились.

Для установки коленчатого вала в БЦ предусмотрено 5 опор: по одной на передней и задней стенках, ещё 3 на отливах. Параметры коленвала обеспечивают ход поршня 80 мм. Коленвал отлит из чугуна и состоит из 4 шатунных и 5 коренных шеек. В шатунных шейках предусмотрены каналы для масла. Шейки разделены щеками с противовесами. В прошлых моторах ВАЗ балансировочные противовесы встречались только в крайних и центральных щеках. Осевое перемещение вала ограничено упорными полукольцами.

Поршневую группу для двигателя 21213 разрабатывали заново. Поршни 21213-1004015 отлиты из алюминия и приведены к единой массе 347 гр. Класс поршня (A, B, C, D, E) определяется по внешнему диаметру с шагом 0,01 мм. Форма поршня по высоте конусная, в поперечном сечении — овальная. Отверстие под палец — 22 мм, смещено на 1,2 мм от оси поршня. Палец стопорится кольцами. На юбке поршня установлено 3 кольца:

• верхнее компрессионное бочкообразное;
• среднее маслосъёмное с разжимной витой пружиной;
• нижнее компрессионное скребкового типа.

Шатун 21213-1004045 выкован из стали, обрабатывается вместе с крышкой. В верхней головке шатуна впрессована сталебронзовая втулка. Для крепления шатуна используются болты М9х1,0х56.

Алюминиевая головка БЦ разработана под двигатель ВАЗ 21213 и рассчитана под компрессию от 10 бар. Установка головки от других моторов может привести к её поломке. В головку запрессованы чугунные сёдла и направляющие втулки для 4 впускных и 4 выпускных клапанов. Клапана работают от кулачков распредвала. Зазор между стержнем клапана и кулачком регулируется болтом.

Похожая статья Принцип работы гибридного двигателя автомобиля

ГРМ

Распределительный вал 21213-1006010 выполнен из чугуна, опирается на 5 шеек. Кулачки отбеливаются для увеличения износостойкости. Осевое перемещение вала ограничено упорным фланцем.

Приводится ГРМ двухрядной втулочно-роликовой цепью. Помимо распредвала цепь приводит масляный насос. Привод регулируется полуавтоматическим натяжителем с башмаком и успокоителем. Для предотвращения спадания цепи при снятии звезды распредвала предусмотрен ограничитель рядом с ведущей звездой коленвала.

Системы

Система питания в двигателе Нивы 21213 — карбюратор 21073 «Солерс». Карбюраторный агрегат двухкамерный, дроссельные заслонки работают последовательно. Когда первая камера открыта на 2/3, задействуется дроссель второй камеры. На холостом ходу включается экономайзер. В устройство карбюратора входят:

• поплавковая камера;
• 2 дозирующие системы;
• система отсоса картерных газов;
• подогрев зоны дросселя первой камеры;
• блокировка второй камеры;
• экономайзер;
• эконостат;
• диафрагменный ускорительный насос.

Система зажигания в двигателе 21213 бесконтактная. Системой управляет коммутатор по сигналам трамблёра. В целом система классическая, без особенностей.

Охлаждение мотора происходит по типичной схеме: жидкость циркулирует по водяной рубашке в БЦ и головке блока. Давление создаёт центробежный насос, соединённый ременной передачей с коленвалом и генератором. Крыльчатка вентилятора радиатора работает на всасывание, поэтому зимой радиатор приходится закрывать картонкой.

Характерные неисправности ВАЗ 21213

В целом двигатель хороший, но как любая техника имеет слабые места:

• для данного силового агрегата характерен повышенный расход моторной смазки. Прежде всего, эта проблема связана с использованием дешёвого, моторного масла. Это приводит к нагару на стенках цилиндров, клапанах. В результате залегают маслосъёмные кольца падает компрессия и увеличивается расход моторной смазки. Иногда расход моторной смазки составляет более 1 литра на 1000 км., пробега.
• двигатель на Ниве часто троит. Это одна из негативных особенностей данного силового агрегата. Причина может быть в прогаре клапана, пробитой прокладки ГБЦ, либо в неотрегулированном карбюраторе.
• перегрев ДВС случается по причине возникновения воздушной пробки в системе охлаждения, неисправности термостат, либо загрязнённом радиаторе охлаждения. Последствия перегрева могут привести к разгерметизации ГБЦ. Поэтому температуру нужно постоянно контролировать.
• стуки в моторе присущи всем автомобилям ВАЗ. Прежде всего может стучать натяжитель или успокоитель цепи, привода ГРМ. Может стучать подшипник помпы или клапана по причине повышенных тепловых зазоров.
• гораздо печальнее, если стучат детали ШПГ, это верный признак скорого капитального ремонта.

Технические характеристики ДВС ВАЗ 21214

Объём, см3	1690
Мак. мощность, л. с.,	83
Макс. крутящий момент, Н·м	129
Расположение цилиндров в блоке	рядный
Цилиндров, шт	4
Клапанов, шт	8
Макс. скорость, км/ч	142
Разгон до 100 км/ч	17
Расход топлива при смешанном цикле	10
Экологические нормы	ЕВРО-4
Диаметр цилиндра, мм	82
Ход поршня, мм	80
Степень сжатия	9,4
Система питания	распределённый впрыск
Охлаждение	жидкостное
Клапанной механизм	SOHC
Материал блока цилиндров	чугун
Материал ГБЦ	алюминий
Ресурс, км	80 000, по факту до 150 000
Тактность (число тактов)	4
Порядок работы цилиндров	1-3-4-2
Макс. обороты к/в, об/мин	8000
Рекомендованное топливо	неэтилированный бензин АИ-95

• Каждые 500 км пробега — проверка уровня масла, при необходимости — долив масла;• Первые 2000-3000 км пробега (новый двигатель) — замена моторного масла;• Каждые 10 тысяч км пробега (ТО-1) — замена моторного масла и масляного фильтра, а также проверка клапанного механизма (зазоров), проверка токсичности ОГ и регулировки системы рециркуляции ОГ, регулировка холостого хода, осмотр уплотнений на предмет утечек;• Каждые 30 тысяч км пробела — промывка системы смазки двигателя.

А еще интересно: Расход топлива Нива. Таблица с расходами топлива у Нивы. Приемлемый расход топлива Нивой

АвтоВАЗ допускает использовать большое количество типов моторных масел, при выборе необходимо ориентироваться на климатические особенности региона, в котором эксплуатируется автомобиль. То есть, обязательно нужно опираться на класс масла по SAE или по API. Всего в двигатель заливается 3,75 литров масла.

В качестве охлаждающей жидкости используется антифриз, его объем в двигателе составляет 10,7 литра. Наиболее часто применяются различные марки тосола, но допустимо применять отечественные и зарубежные аналоги этого антифриза, которых сегодня очень много на рынке.

В заключение нужно несколько слов сказать об особенностях ремонта цилиндро-поршневой группы двигателя 21213. Допустимый максимальный износ цилиндров составляет 0,15 мм, при превышении этого значения допустима расточка цилиндров на два ремонтных размера — 0,4 и 0,8 мм от номинального диаметра. Соответственно, после расточки в двигатель нужно устанавливать новые поршни, специально для этого продаются поршни двух ремонтных размеров, которым соответствуют классы «C» и «E».

Что касается коленчатого вала, то для него выпускаются вкладыши четырех ремонтных размеров (одинаковые для шатунных и коренных шеек), их внешний диаметр одинаков, а внутренний меньше на 0,25, 0,5, 0,75 и 1 мм. Также для коленвала выпускаются два типа полуколец — с номинальным размером, и с увеличенным на 0,127 мм.

Регулярное обслуживание с использованием качественных расходных материалов, и своевременный ремонт — вот две составляющих долгой и надежной эксплуатации двигателя ВАЗ-21213. Ведь только надежный и качественный двигатель наделяет «Ниву» ее настоящим мужским характером и бескомпромиссным подходом к бездорожью.

Еще в этом разделе

Объём, в см3	1690
Основное топливо:	бензин АИ-92
Макс. мощность, л. с.	83 (при 5200 об/мин)
Макс. крутящий момент, Н·м	127 (при 3000 об/мин)
Конфигурация блока цилиндров:	в один ряд
Количество цилиндров	4
Количество клапанов	8
Макс. скорость, км/ч	153
Время разгона до 100 км/ч, сек.	17
Расход топлива при смешанном цикле	11,5
Эконорма	Россия-83
Диаметр цилиндра, мм	82 с отклонением до 0. 05
Ход поршня, мм	80
Ремонтные размеры поршней и цилиндров, мм:
первого ремонта (маркировка на поршне — треугольник, на кольцах — 40)	82.4
второго ремонта (маркировка на поршне — квадрат, на кольцах — 80)	82.8
Ремонтный замер по диаметру (для расточки) опор коленвала	54.52 с отклонением до 0.013
Степень сжатия	9,4
Система питания	двухкамерный карбюратор
Охлаждение	жидкостное
Клапанной механизм	SOHC
Материал блока цилиндров	чугун
Наличие гильз в цилиндрах	конструкцией не предусмотрено
Материал головки	сплав алюминия
Ресурс до капитального ремонта, км	80 000 (фактический ≈ 120 000 км)
Количество тактов	четыре
Очередность работы цилиндров	1-3-4-2
Макс. обороты, об/мин	8000
Вес, кг:	117

Поршневая группа

Эти детали двигателя ВАЗ-21213 изготовлены из алюминия и не являются заимствованными. В донной части поршней имеется специальная выемка, выполняющая роль части камеры сгорания, а также две кольцевые выборки под тарелки клапанов. Герметичность пары поршень-цилиндр обеспечивают три кольца. На донной части каждого поршня обозначен класс детали, который отражает диаметр поршня и диаметр отверстия под установку пальца. Еще одним важным отличием поршней стал одинаковый вес, что значительно упрощает процедуру подбора новых деталей.

Шатуны двигателя 21213 имеют специальную конструкцию, благодаря которой увеличена прочность и ресурс детали. Крышки вставок шатунных подшипников крепятся болтами специальной конструкции, которая предотвращает снижение затяга в процессе работы.

Основные отличия

Мотор использует в качестве основы блок от двигателя шестой модели. Но в нем установлены новые поршни, имеющие оригинальную конструкцию. Из-за этого потребовалось внедрить некоторые решения в компоновку головки блока и шатуны мотора. Ранние версии мотора оснащались карбюратором схемы «Солекс» (модель 21073), который помог сократить расход топлива и снизить количество вредных компонентов в выхлопных газах.

На момент выхода обновленной «Нивы» на рынок подобная система подачи топлива обеспечивала вполне приемлемые технические характеристики двигателя ВАЗ-21213. Мощность мотора выросла незначительно – всего до 79 сил, но гораздо важнее был полученный прирост крутящего момента, который составлял почти 125 Н/м. Благодаря этому «Нива» стала заметно лучше преодолевать сложные участки дорог. При этом двигатель использовал в качестве топлива самый распространенный сорт бензина – А92.

Смотреть теорию двигателя внутреннего сгорания. «Протолкнуть» про двигатель на

Теория ДВС… Евгений Травников
В связи с тем, что вокруг меня нива-нива-нива, в основном 2121 и 21213, но есть и 21214 и 2131, то волей-неволей поневоле начинаешь проникаться теорией классического вазовского двигателя. Анализ Костиного блока 213, возникшие практические вопросы однозначно привели на канал к Евгению Травникову. Основная ссылка на плейлист для классического движка, и все что с ним связано, ну и поделился видео Евгений на
«Нивовские», ремонт двигателя ВАЗ и др.

Здесь о ремонте двигателя ВАЗ 21213 «Тайга»

Мотор 21213 в сборе (перезалитый вариант)
Мотор 21213 с коленом 2130 Нива
Отличие головок 21011 и 21213

Нива с мотором 1.8

Нива-21213 с мотором 1800 (сборка, расход топлива)
Мотор для Нивы 1.8, которую мы собирали
Нива 1800, динамические испытания

О ремонте двигателя ваз. Конкретные вопросы

Башмак натяжителя цепи ВАЗ-2101
Поддоны клапанов
Как выпрессовать палец ВАЗ-Классик
Зенковки под клапана на ВАЗ-Классик
Сколько фрезеровать ГБЦ ВАЗ-Классик
Теория ДВС: Балансировка ШПГ ВАЗ Классика
Распредвалы Нива и 2101
Поверхность ГБЦ
Теория ДВС: Пилот Натяжитель (Обзор)
Теория ДВС: Коленвал 2130, чье производство?

Другие двигатели классики

В этом разделе видео с вариантами того, что можно сделать с обычным классическим двигателем. Варианты улучшения и настройки. Есть много идей, как увеличить мощность, сохранить надежность и повысить КПД.

ДВС теория: Двигатель 2106 1.8 с поршневой AUDI (часть 1)
ДВС теория: Двигатель 2103 с головкой 21214 с рег. звезда
ДВС теория: ВАЗ-2103 доработка ГБЦ
ДВС теория: Доработка ГБЦ ВАЗ-2105 (Часть 3)
Теория двигателя внутреннего сгорания: ВАЗ-2105 двигатель 1,7 л

В категории «Транспорт» на YouTube в последнее время каналы растут как на дрожжах: огромное количество людей, предоставляющих как качественное, так и, что на скрыть, не самый профессиональный контент. Но среди того, что действительно интересно смотреть, — канал ICE Theory, который обрел большую популярность в постсоветских странах. На автобаттле под Минском мы встретились с его автором — украинцем

Евгений Травников .

Евгений Травников — специалист в области двигателей внутреннего сгорания. В его видео представлено огромное количество рассказов о различных «железяках», начиная с теоретических объяснений всех процессов, происходящих в двигателе, и заканчивая рассмотрением конкретных конструкций. И все это простым и понятным языком. Если другие блогеры делают обзоры автомобилей, то Евгений берет какой-то двигатель, разбирает его и описывает конструктивные особенности.

— Как вам пришла идея открыть собственный канал?

Я работал в автосервисе, занимался ремонтом двигателей, и мои друзья предложили снять видео о двигателе Harley-Davidson. Это было больше пяти лет назад, для меня тогда камера была как реактивный самолет сейчас. После съемок я подключил интернет, выложил видео в соцсети. Тогда я подумал: а почему бы не снять видео о тюнинге карбюратора? Все всегда спрашивают, как его настроить. Качество первых роликов, конечно, ужасное. Они до сих пор висят в интернете — их можно посмотреть. С этого все началось.

— Смотря канал, удивляешься своим техническим знаниям. Кто ты по образованию?

Официально могу предъявить только документ, подтверждающий окончание 10 класса общеобразовательной школы г. Киева. Я самоучка. Работал в гаражах. Я брал техническую литературу и изучал ее. Не могу сказать, что это было легко, я мог перечитывать одну страницу два дня. Знаний просто не давали.

— Вы продвигали канал или стали популярными?

Что такое подписчики, я узнал, когда нужно было подать заявку на монетизацию. Я начал искать и обнаружил, что у меня 13 или 15 тысяч подписчиков. До этого я вообще об этом не думал. В начале вообще грузился вконтакте. Первое видео появилось 26 сентября 2010 года, то есть ровно 5 лет назад. И я начал загружать на YouTube позже. Но так канал постепенно раскручивается.

— В автоблогах большая конкуренция. Таких «геодезистов» целая куча. Есть ли смысл в появлении новых людей?

Популярность приобретут каналы с оригинальным контентом. Имеет смысл появляться тем людям, которые могут дать зрителю что-то новое. Я про двигатели внутреннего сгорания. Аналогов такого рода нет, поэтому за мной наблюдают. Также хочу отметить набирающего популярность вашего соотечественника Олега Нестерова, который интересно и доступно рассказывает о кузовных работах.

А вот «обозревателей» новых машин действительно много. Здесь нужно потрудиться, чтобы придумать что-то новое, добиться популярности. Есть несколько знакомых мне людей, которые стали делать похожие по содержанию ролики на мои, только про электрику и другие интересные темы. Я только приветствую такие начинания, мне тоже интересно смотреть такие видео работы.

— У вас на канале почти 180 тысяч подписчиков, всего 34 миллиона просмотров. Кого ты смотришь на себя на YouTube?

Я обычно мало смотрю. Не потому что не интересно — просто нет времени. Есть канал урбантуризм про заброшенные места — мне нравится. Из «обозревателей» автомобилей присматриваюсь к Жорику Ревазову, Константину Заруцкому (AcademeG). Есть еще бомж-блогер Женя Якут — тоже оригинальный контент.

— Вы приехали в Беларусь, чтобы снимать автомобильные бои?

Не только. У меня есть много идей, которые можно реализовать здесь. Вчера решил купить машину, поехал смотреть Lancia Prisma за 250 долларов. .. Оказывается за такие деньги можно купить иномарку!

— У нашей редакции тоже есть похожий проект: мы купили Ford Sierra в «конфискате» за 200 долларов (кстати, скоро будут новые материалы. — Прим. авт. .)…

Да, на старые машины всегда интересно смотреть. Lancia будет оснащаться двигателем 1.9.-литровый турбодизель. Мы поехали в Молодечно, где ее забрали и приехали своим ходом. Что мы будем с ней делать? Это пока интрига… Будем снимать с ней разные видео.

— Планируете ли вы включать английские субтитры в свои видео? Думаю, на Западе такие обзоры по двигателям никто не делает, было бы интересно…

Прокачал эту тему, была такая идея. Но я не мог найти человека для перевода. Есть трудности с переводом технических терминов. Это еще не сработало.

— Много ли времени вы уделяете ответам на вопросы зрителей?

Это просто что-то невероятное, вопросов много. В последнее время мой отец просматривал почту. Если что-то мелкое, он отвечает. Если это серьезный вопрос, то он говорит мне. Раньше я пытался все проверить, всем ответить, но сейчас это нереально. Нам предстоит не снимать видео, а отвечать на вопросы.

— Какие самые популярные видео на вашем канале?

Безусловный «хит» канала «Как отрегулировать карбюратор Солекс (часть первая)». Сюжет уже набрал миллион триста тысяч просмотров. Это одно из первых видео, оно до сих пор остается самым популярным, его смотрят, накручивают просмотры. Видео «Разгон моего ВАЗ-2101» неплохо смотрелось. Потом почему-то видео «Двигатель 2106 с ГБО после 300 тыс.км.» Теория представляет большой интерес — это когда стою у доски. В прошлый раз подписчикам понравилось, как они завели Москвич-403, простоявший 30 лет. После поездки в Беларусь будут новые интересные видео.

Юрий ГЛАДЧУК
Фото Ольги-Анны КАНАШИЦ
сайт

Думаю, многие читатели блога слышали о таком известном в Интернете человеке, как Евгений Травников, основателе группы Вконтакте и YouTube-канала под названием «Теория двигателей внутреннего сгорания». Отличный моторист и мастер своего дела, он дает в своих видео уникальные и полезные материалы не только по теории двигателей внутреннего сгорания, но и по реализации многих технических идей на практике.

• Евгений, я думаю, что вам приходилось заниматься обслуживанием и ремонтом Лада Калина. Каково ваше объективное мнение об этом автомобиле? Назовите основные плюсы и минусы этого автомобиля на ваш взгляд, и чем он лучше или хуже других моделей ВАЗ?

— Если честно — я еще не имел дела с этой машиной 🙂 Просто новые ВАЗы не получили широкого распространения в Украине. Из-за своей большой цены(если считать импорт и т.д.) и относительно не высокого качества новые Лады у нас не пользуются спросом. В общем, лично я считаю, что на Ладу Калину нужно либо значительно снижать цену, либо поднимать качество хотя бы до уровня Daewoo (Ланос, Нексия и т.д.), тогда есть шанс на конкуренцию.

• Думаю вы знаете, что Калины комплектовались в свое время 3 типами двигателей: ВАЗ 21114 (1,6 — 8кл. ), 11118 (1,4 16кл.), 21126 (1,6 16кл.). Какой силовой агрегат, на ваш взгляд, самый надежный и безотказный? Также хотел услышать ваши отзывы о новом двигателе ВАЗ 21127, который с недавнего времени начали устанавливать на новую Калину 2-го поколения. Информации по нему в сети пока очень мало, но, может быть, чисто теоретически можно привести основные достоинства и недостатки этого модернизированного двигателя?

— Самый надежный двигатель лично я считаю 21114 (1.6 — 8кл.), т.к. на этих двигателях в принципе 99% не гнет клапана при обрыве ремня ГРМ, да и вообще сам механизм ГРМ, как ремень и распределительный вал, имеют более простую и надежную конструкцию. В принципе, я могу вообще назвать этот двигатель самым надежным и надежным из семейства ВАЗ (как классики, так и ПП). В свое время я видел страшное издевательство над этими двигателями, от очень «умелой» эксплуатации владельцев, и должен заметить, что ни одна иномарка такой эксплуатации не переживет.

— Остальные двигатели, в принципе, тоже неплохие, но постоянная проблема с обрывом ремня, и вечный вопрос: «клапана гнет или нет?», все это сильно портит репутацию этих двигателей . Так же лично мне не нравится конструкция ГБЦ, это момент когда распредвалы прижаты одной общей пластиной, при такой конструкции эту пластину легко сломать если в каком то месте тянуть больше чем в других . Также не могу не отметить, что двигатели 21124 и 21126 давят распредвалы. У них подъем клапанов всего 7 мм, в то время как на подавляющем большинстве двигателей аналогичной компоновки (поршень 82 мм и 4 клапана на цилиндр) подъем клапанов составляет в среднем 9мм, например, на BMW M50v20 подъем клапана 10 мм, на двигателе VW 9A подъем клапана 9 мм и т. д. Но при этом фазы их, в принципе, одинаковы. А для ВАЗов уже идет подъем клапанов на 9 мм в качестве хорошего тюнинга.

• Многие владельцы Калины с 8-клапанным двигателем 1.6 хотели бы знать истинные причины странного звука при работе. Это можно сравнить с работой дизеля, особенно на холодную. Вы можете как-то объяснить это характерное бульканье и дизеля этого двс, и какими способами можно устранить этот дефект?

— Причина этого звука — увеличенный зазор между поршнем и цилиндром. Вообще не понимаю зачем завод так, кстати такая же проблема и на двигателях 21213 и 21214, но там этот стук обычно списывают на шум от цепи. В принципе, ничего особо страшного тут нет, так что можно и 100 тыс. км. проехать. Устранить это явление можно только заменой поршней на более комплектные.

• Евгений, в интернете много споров о том, как правильно регулировать клапана на калиновском моторе (1,6 8-кл.). Одни специалисты советуют делать это в 4 шага, то есть после поворота распредвала на 90 градусов, а другие говорят, что можно сделать это в 2 шага, примерно, как я делал в своей инструкции здесь: Какой из способов вы считаете оптимальным , и почему ?

— В принципе нет разницы как это сделать. У меня даже есть видео с наглядным объяснением :

— Но тогда я снимал на старый фотоаппарат и качество картинки было не очень. Вообще зазор можно и нужно измерять в тот момент, когда кулачок упирается в толкатель тыльной стороной, при этом носик вала не обязательно должен стоять прямо вверх, по ходу есть большой запас.

Была ли у вас практика повышения мощности на двигателях Калины, ну или подобных восьмимоторах? Каких результатов можно добиться при минимальных затратах, скажем, 10 000 рублей (300 долларов), и на какой прирост мощности можно рассчитывать? И можно ли увеличить мощность мотора без изменения конструкции ДВС И ГБЦ, то есть просто за счет модернизации выхлопной системы и чип-тюнинга?

— Практика была. Вообще доработку или модернизацию любого двигателя (не только ВАЗа) надо начинать в следующем порядке:

— Самое первое что нужно это разводная звезда (или регулируемый шкив), это на 8 кл проще, там особо ничего нет там настроить, а 16 кл чуть сложнее. Суть всей регулировки заключается в том, чтобы поставить распредвал в перекрытие на двигателе с одним распредвалом (8 кл), так как штатные метки не очень совпадают, то есть хочу заметить, что метки соответствуют действительности, но когда система собрана и ремень натянут (и особенно цепь) то если установить коленвал в ВМТ по метке, то метка на распредвале не совпадет, на штатных комплектующих достаточно будет даже просто совместить отметки.

— В случае 16 кл двигателя, то есть с двумя распредвалами каждый вал надо ставить отдельно, сложнее если вал не штатный, а если валы стандартные то их тоже можно просто устанавливается по отметке. Видео по установке распредвала на 8 кл такое же, как и с регулировкой клапанов (которую я давал ранее), а принцип настройки нестандартных валов я показываю на примере двигателя ЗМЗ-406 с распредвалами ОБК 46:

— После установки и настройки рег. звезды улучшение будет заметным, то есть будет ощущаться сразу.

— Следующим этапом доработки должен быть чип-тюнинг, или как я люблю говорить «тюнинг ЭБУ». Суть регулировки в том, чтобы сделать смесь богаче на всех режимах, так как программа ЭБУ изначально задавлена ​​экологическими требованиями. И поправить угол опережения зажигания, это в основном означает, что зажигание нужно делать чуть раньше. При этом очень заметно возрастет мощность двигателя; при адекватной настройке можно спокойно получить около 10% мощности на пике. И в то же время при обычной езде по городу и трассе (при частичных нагрузках) расход будет чуть меньше.

— Прибавка будет ощутимой. Хочу отметить, что любую модернизацию выпуска (даже просто установку продвинутого паука 4-2-1) лучше всего проводить до регулировки ЭБУ, так как при смене выпуска может возникнуть необходимость что-то подрегулировать заново.

— Ну а дальше уже идет более серьезное вмешательство в двигатель, например поднятие степени сжатия, облегчение маховика, распредвалов и т.д. Так же хочу отметить, что фильтр нулевого сопротивления ставить категорически не рекомендую. То что они толком ничего не фильтруют это один нюанс, а то что на высоких оборотах(когда поток воздуха большой) эти фильтры создают дополнительное сопротивление потоку воздуха, это второй нюанс, о котором я рассказывал в одном из ранние видео, и я должен рассказать вам дальше на примере.

• Поскольку в нашей стране сейчас начались Крещенские морозы, многие с удовольствием прислушаются к совету опытного моториста по поводу запуска двигателя зимой. Если можно — несколько полезных советов от Вас как от специалиста!

— Ну в целом, если двигатель и его системы исправны, то пуск осуществляется в принципе без проблем. Единственный совет, который могу дать — при запуске инжекторного двигателя в сильный мороз нужно давить на газ 20 — 25%, чтобы улучшить продувку коллектора, иначе есть шанс залить свечи. Также хочу отметить, что за запуск в мороз (если двигатель технически исправен и есть компрессия) отвечает система зажигания, поэтому если есть предпосылки к плохому или неуверенному запуску, в первую очередь меняйте свечи на новые.

• Ну и последний вопрос, не относящийся к «теории ДВС». Можно ли в ближайшее время организовать с вами подобное интервью, только с вопросами от читателей нашего блога?

— Это просто 🙂

Евгений, спасибо Вам и Вашей теории ДВС за эксклюзивное интервью для нашего сайта, а также за те исчерпывающие ответы, которые Вы дали! Я сама давно смотрю ваши видео на ютубе, и хочу порекомендовать всем, кто еще не подписался на канал «Теория ДВС», обязательно сделайте это, если интересна информация, которую дает Евгений!

Ну и конечно же не забывайте комментировать 😉 делитесь своим мнением!

Это видео наверняка окажется очень интересным и полезным для владельцев. личных автомобилей и для всех, кому не безразличен современный автопром. В ролике Евгений Травников, опытный специалист в области двигателей внутреннего сгорания или двигателей внутреннего сгорания, излагает фундаментальные принципы теории, связанные с этими очень важными узлами машины.

Мужчина на видео спокойно и уверенно начинает объяснять. Герой ролика рассказывает о том, какие поломки и неисправности могут возникать в этих двигателях и из-за чего такие проблемы могут появиться.

Выступление Травникова также сопровождается его изображением на доске необходимых деталей, благодаря чему излагаемый им материал становится намного нагляднее и понятнее даже неопытным автомобилистам. Во время демонстрации ролика зрители обязательно получат действительно ценную для себя информацию. Смотрите видео «Теория двигателей внутреннего сгорания — Травников» в хорошем качестве 720 HD. Все материалы 2017 и 2018 года размещены на Youtube.com и доступны на нашем сайте без регистрации.

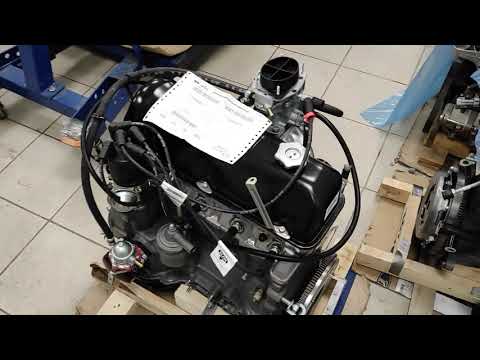

Двигатели ВАЗ-2130: характеристики, особенности

Многие автолюбители любят покупать отечественные автомобили. Одной из популярных серий ВАЗа является «Нива». Речь идет о конкретной модели, получившей индекс 2130. Самое интересное в этой машине — это двигатель. Он «классического» типа с типичными для таких агрегатов проблемами. Сама машина поддерживает смену стандартного стронгмена, а также его доработку.

Особенности двигателя

Многие модели «Нивы» оснащены заводским двигателем, который устанавливался на автомобили ВАЗ с индексом 2130. Силовой агрегат создан на базе автомобиля ВАЗ-21213. Несколько раз он подвергался модификациям, в результате чего двигатель получил повышенный уровень громкости и немного изменились динамические характеристики. Благодаря этим новшествам увеличилась его мощность.

Как была увеличена громкость? Это было связано с камерой сгорания и немного измененными характеристиками поршня.

Двигатель ВАЗ-2130 выпускался в двух модификациях:

• Инжекторный — на 84 л.с.;
• Карбюратор — 82 л. от.

Для более стабильной работы силового агрегата появился коленчатый вал, функционал которого сильно отличался от старой модели. Использовался стальной вариант. Большинство технических характеристик двигателя было позаимствовано у других автомобилей того же завода.

Неисправности и ремонт двигателя ВАЗ-2130

Оба двигателя автомобиля — и карбюраторный, и инжекторный на 4 цилиндра — имели вал, который располагался сверху. Они также являются владельцами цепного привода. По требованию производителя изначально было понятно, что двигатели из стандартной серии, для которых характерны высокие блоки. Делая сравнение с силовым агрегатом «Нива — 21213», можно увидеть, что у ВАЗ-2130 блок выше на 0,13 см. Это позволяет поставить коленчатый вал, ход которого составляет 84 мм. В результате объем двигателя достиг 1,8 литра.

Говоря о недостатках данных агрегатов, необходимо отметить стандартные проблемы — потепление, стук, крошение. Как и у всех «классических» вариантов, здесь есть хроническая проблема с клапанами, о чем свидетельствует достаточно громкий шум двигателя на холостом ходу. Слышно через закрытый капот прямо водителю.

Турбо

Для увеличения скорости необходимо взять турбо-кит, давление которого не более 0,6 бар. Допускается использование варианта от 0,5 бар.

Многих водителей интересуют преимущества, которые появляются при использовании турбины на ВАЗ-2130. Этот элемент позволяет получить эффект езды на внедорожнике за счет увеличения крутящего момента. Отрицательная сторона проекта ограничена стоимостью его реализации.

При установке турбины на стандартный двигатель («классический») для увеличения оборотов следует приобрести элемент высокого давления. После его установки придется потратить достаточную сумму денег, которая, как правило, превышает стоимость самой машины, чтобы полностью доработать начатое. Многие автолюбители советуют произвести свап автомобиля.

Компрессор

Для того чтобы установить компрессор на ВАЗ-2130 необходимо взять кит, давление которого 0,5 бар. Вы также можете сделать это самостоятельно. Установите этот элемент на стандартный двигатель.
