ЧТО ТАКОЕ ДВУХМАССОВЫЙ МАХОВИК?

Двухмассовый (или демпферный, двухдисковый, двухсекционный) маховик расположен между сцеплением и непосредственно самим двигателем. Состоит он из двух корпусов. Один из корпусов обладает установленным венцом стартера, который присоединен к коленчатому валу. Другой — узлом сцепления. Два корпуса соединены друг с другом за счет специальных подшипников скольжения. Но кроме этого еще и происходит их вращение относительно друг друга. Между ними имеется пружинный демпфирующий механизм Специальная смазка (консистентная), которая наполняет внутренний объем маховика делает работу пакетов пружин непрерывной. Чтобы не допустить блокировку пружин, пакеты поделены пластиковым сепаратором.

Двухмассовый маховик отличается ступенчатой системой действия пружинных пакетов с неодинаковой жесткостью: Работа первой ступени осуществляется с помощью мягких пружин. Эта система делает работу двигателя безукоризненной, плавной и эффективной, не смотря на то, заведен он или нет.

А вот работа второй ступени уже осуществляется с помощью жестких пружин. Эта система помогает добиться оптимального демпфирования вращательных колебаний при нормальной езде на авто.

ОБРАЗЕЦ

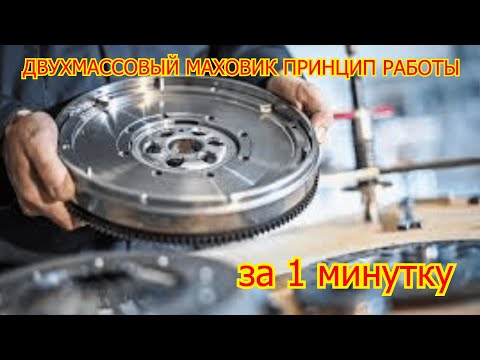

ВИДЕО О МАХОВИКАХ

Двухмассовый маховик, какую функцию он выполняет?

Конструкция двухмассового маховика в 3D.

ЧТО ЯВЛЯЕТСЯ ПРИЧИНОЙ ПОЛОМКИ ДВУХМАССОВОГО МАХОВИКА

По мнению профессионалов, низкий ресурс двухмассового маховика обуславливается неправильной эксплуатацией личного транспорта. Водители, на автомобиле которых установлены, например, дизельные двигатели, пытаются передвигаться на малых оборотах, которые почти приравниваются к холостым. Из-за такой езды вращательные колебания у коленчатого вала очень высоки, именно это и приводит к быстрому износу пружин двухмассового маховика.

Помимо этого, рекомендуют, глушить двигатель (чтобы увеличить ресурс маховика и сцепления к нему) выжимая педаль сцепления.

ДИАГНОСТИКА НЕИСПРАВНОСТИ МАХОВИКА

Маховик сможет сослужить вам хорошую и долгую службу, если вы будете соблюдать все правила эксплуатации вашего автомобиля. Тем не менее, прежде чем спешить заменить сцепление на СТО, необходимо убедиться в том, что необходимо вам менять маховик. Но без специальных инструментов специалисты не берутся делать тест на его исправность и точно поставить его диагноз могут единицы.

Поэтому поломку можно определить вам самому по характерным признакам:

• Утечка смазки
• Появление царапин
• Трещин
• Люфтов
• Шум, слышимый во время зажигания и выключения двигателя
• Колебания ощущаются во время работы двигателя на холостом ходу
• Неравномерная работа двигателя
• Колебания, передающиеся на кузов
• Различного рода шумы в области коробки передач
• Шумы во время работы двигателя, которые затихают при прогреве мотора или при выжимании педали сцепления
• Вибрация на педали сцепления

Вы всегда можете связаться с нами и получить бесплатную консультацию.

Маховик двигателя
Реставрация двухмассового маховика
Признаки неисправности двухмассового маховика
Замена двухмассового маховика
Как проверить двухмассовый маховик

Двухмассовый маховик DMF

17.08.2014 / 25.04.2018   •   12933 / 1716

06:172.02.2021

При какой неисправности двухмассового маховика запрещена эксплуатация

08:173.01.2019

Дизель перестал нормально запускаться после замены двухмассового маховика

Масса нового маховика отличается от старого.

04:246.01.2019

Правильная установка маховика Isuzu Bighorn Trooper 3.0d, 4JX1

Маховик установили не по меткам, в результате чего счетное кольцо коленвала опережает счетное кольцо на 90 градусов. Различия для АККП и РКП.

03:1426.05.2019

Почему после замены двухмассовых маховиков ухудшается запуск дизеля, VW Passat B6 2.0d UIS/PDE

При работе двигателя блок управления (ЭБУ) не может откорректировать холостой ход, изменяя количество впрыскиваемого топлива, т. е. сбалансировать работу двигателя таким образом, чтобы при воспламенении в цилиндрах топливной смеси, на коленчатый вал передавалось одинаковое усилие. ЭБУ воспринимает реакцию коленвала на свои действия как неадекватную, поскольку не может плавно управлять его вращением. Поэтому может казаться что основной причиной возникновения вибрации на холостом ходу является нарушение работы топливной системы, а на самом то деле неисправен сам ДММ.

01:4425.04.2019

Как влияет изношенный двухмассовый маховик на холостой ход Ford C-MAX I 1.8d, KKDA

Износ ДММ — причина подтраивания двигателя, и дело не в форсунках или топливной.

00:576.06.2018

Неустойчивые холостые обороты из-за поломки двухмассового маховика, Sprinter 213CDI 2.1d, OM611

01:0830.01.2018

Неустойчивая работа на холостых из-за разбитого двух-массового маховика. Opel Combo 1.7d, Z17DTH

01:504.04.2018

Как влияет разбитый двухмассовый маховик на холостые обороты Fiat Doblo 1.6d 263A4.

000

01:0013.04.2017

Звук разбитого двухмассового маховика на Volkswagen Transporter T5 1.9d

01:3919.05.2017

Определение неисправности двухмассового маховика на Mercedes Benz Sprinter CDI 2.1d

01:2722.10.2016

Как вычислить дисбаланс двигателя

На видео видно что двигатель работает в дисбалансе. В данном случае выхлоп не пульсирует — значит все цилиндры работают нормально. Следовательно, дисбаланс вызывает разбитый маховик.

02:002.12.2016

Как проверить дисбаланс двухмассового маховика на Volkswagen transporter T5 2.5TD PD

Когда мы выжимаем сцепление — две массы прижимаются и не вибрируют, отпускаем — идет разнобой.

01:002.07.2011

Ремонт двухмассового маховика на VOLKSWAGEN LT 28 2.5 TDI

В случае выхода из строя двухмассового маховика, есть возможность сделать его одномассовым. Две детали скрепляются намертво и балансируются. Единственное неудобство — это увеличенный шум в коробке передач на холостых оборотах.

00:3818.04.2012

Грохот двухмассового маховика на HYUNDAI SANTA FÉ 2.2 CRDi

Основные следствия неисправного двухмассового маховика; вибрация на холостых оборотах, разнобой в корректировке порции топлива, дерганьё автомобиля на малой скорости, шум в работе, дисбаланс двигателя.

01:5622.03.2016

Чтобы исключить стук двухмассового маховика, снимаем сцепление и блокируем массы маховика

Mercedes ML 2.7 с проблемой грохота в момент запуска. Чтобы исключить подозрение на двухмассовый маховик, в отверстия крепления корзины мы закрутили болты, превратив его в одномассовый.

01:0723.06.2015

Радиальный люфт двухмассового маховика ведет к его замене

После набора скорости свыше 100 км/ч радиальный люфт двухмассового маховика приводил к сильной вибрации. А также стоял гроход на холостых оборотах.

01:2329.12.2015

Как работает двигатель Volkswagen LT 2,5D TD при разбитом двухмассовом маховике

Представитель Volkswagen LT с неисправным двухмассовым маховиком

Двухмассовый маховик — EngineeringClicks

Что такое двухмассовый маховик?

Двухмассовый маховик (также известный как DMFW или DMF) представляет собой механическое устройство, которое вращается и используется для получения непрерывной энергии в системах, где нет постоянного источника энергии. Его работа очень похожа на работу обычного маховика, но он гасит любые обороты или крутящий момент, которые могут вызвать вибрацию. Это связано с тем, что у него два маховика, разделенных пружинами, а не только один маховик.

Двухмассовый маховик действует как прямой контакт между узлом сцепления и двигателем в автомобилях с механической коробкой передач. Снижение вибрации останавливает вибрацию в системе трансмиссии, что позволяет двигателю работать тише, плавнее и продлевает срок службы трансмиссии.

Недостатки

Использование двухмассовых маховиков имеет ряд существенных недостатков. У DMF более высокие затраты на техническое обслуживание, чем у версии с одним колесом, поскольку маховик обычно необходимо менять при замене сцепления, что увеличивает время и деньги водителя, когда необходимо выполнить этот ремонт. В последнее время производители работают над тем, чтобы сделать замену двухмассовых маховиков более доступной.

Это связано с тем, что двухмассовый маховик поглощает большую часть вибрации, поэтому они подвержены износу. Это следует всегда проверять при замене сцепления, так как это хорошая возможность полностью и беспрепятственно осмотреть маховик. Некоторыми общими предупредительными признаками неисправности маховика могут быть глубокие канавки и повреждения на сопрягаемой поверхности сцепления, растрескивание и потеря смазки.

Как определить износ двухмассового маховика?

Есть два основных признака износа двухмассового маховика и окончания срока его службы. Во-первых, это рок (боковой люфт), который ощущается в маховике. Это можно проверить, покачивая маховик из стороны в сторону и наблюдая за его люфтом. Второй способ проверки маховика — наблюдение за люфтом вращения маховика. Это расстояние между моментами, когда вторичная пластина перемещается полностью влево, а затем вправо. Существуют спецификации для этого расстояния, но общее практическое правило заключается в том, что если оно превышает дюйм, то маховик пора заменить. Такие же требования к предельному износу относятся и к камню в маховике.

Как узнать, что мой двухмассовый маховик неисправен?

Есть несколько очевидных признаков, которые может определить любой человек с любым уровнем знаний в области механики, и знать их может быть очень важно, поскольку это может предотвратить поломку маховика во время движения! Если вы испытываете один из этих симптомов, рекомендуется как можно скорее проверить маховик:

Вы не можете переключать передачи

Это может показаться очевидным, и вам определенно не следует водить машину, если вы можете это сделать. Не меняйте шестерни, но если вы обнаружите, что не можете переключать передачи, то маховик, скорее всего, в плохом состоянии и его следует немедленно заменить.

Запах гари

Запах гари никогда не бывает хорошим во время вождения, и у него может быть много разных причин. Маховик в плохом состоянии может быть причиной неприятного запаха, так как в сцеплении может быть трение.

Пробуксовка передач

Если вы переключаетесь на новую передачу, а обороты автомобиля увеличиваются быстрее, чем скорость относительно земли, передачи проскальзывают. Это может быть связано с проскальзыванием маховика, так как на поверхности маховика может быть масло или что-то еще, что мешает сцеплению правильно его зацепить.

Двигатель глохнет

Если маховик слишком легкий для автомобиля, он будет намного легче глохнуть и будет работать на холостом ходу. Автомобиль можно заглохнуть, просто выжав сцепление, поскольку скорость двигателя падает слишком быстро, чтобы ЭБУ мог это компенсировать.

Вибрации двигателя

Силовой агрегат может начать вибрировать, если маховик разбалансирован. Ослабленный маховик очень опасен и при значительном весе маховика может начать трясти всю машину.

Это лишь некоторые из признаков того, что ваш двухмассовый маховик может выйти из строя. Если вы заметили какие-либо несоответствия с вашим автомобилем, вы всегда должны проверить его у квалифицированного механика. Как правило, срок службы большинства двухмассовых маховиков составляет около 100 000 миль, однако это очень общая оценка, и нередко отказ маховика происходит раньше.

Какой у вас опыт работы с двухмассовыми маховиками? Дайте нам знать с комментарием внизу!

Читайте также:

• Автотюнинг, часть 1: основы динамики автомобиля
• Автотюнинг, часть 2: Элементы подвески
• Хромирование: преимущества и области применения
• Механическое проектирование в автомобильной промышленности: общий план
• Основы аэродинамики — знание основ
• Раскрыт: удивительно эффективный, но НЕ ИСПОЛЬЗУЕМЫЙ двигатель Бурка 1920-х годов
• Тесла Автопилот, опасен или спасает жизнь?
• Делаем углеродное волокно более экономичным

Что такое двухмассовый маховик и как он работает?

19 декабря 2018 г.

Двухмассовый маховик или двухмассовый маховик представляет собой важное технологическое достижение в автомобильных трансмиссионных системах.

Стремление к устойчивому развитию в транспортном секторе привело к гибридной и электрической революции, но даже обычные автомобили с бензиновым двигателем добились значительных успехов в экономии топлива, что привело к снижению общего уровня выбросов CO ₂ выбросы.

Большая часть этих достижений является прямым результатом двигателей меньшего размера. Автопроизводители в настоящее время разрабатывают автомобили с трех- и даже двухцилиндровыми двигателями, и, хотя эти двигатели меньшего размера успешно снижают расход топлива, теперь их просят обеспечить крутящий момент и мощность гораздо более крупных двигателей. Результатом является значительное увеличение вибрации и шума, особенно на низких скоростях.

Как автомобильная промышленность справилась с возросшей вибрацией и шумом? Двухмассовый маховик .

Двухмассовый маховик действует почти так же, как и традиционный одинарный маховик — он обеспечивает прямой контакт между двигателем и узлом сцепления в механических коробках передач. Чем двухмассовые маховики отличаются от одинарных маховиков, так это не только наличием двух маховиков, а не одного — разница заключается в том, что происходит между двумя маховиками.

Двухмассовые маховики включают ряд пружин между маховиками, и эти пружины действуют как гасители колебаний.

Там, где вибрация и шум в трансмиссиях, использующих один маховик, не имеют никакого выхода, кроме как непосредственно в систему трансмиссии, пружинная система двухмассового маховика гасит эту вибрацию двигателя, что приводит к снижению шума, повышению комфорта для водителя и увеличению срока службы трансмиссии.

Что плохого? Установка DMF обычно означала более высокие затраты на техническое обслуживание для водителей. Замена сцепления часто требовала одновременной замены двухмассового маховика, а установка двухмассовых маховиков традиционно обходилась дорого и требовала много времени для установки в мастерских.

Но некоторые недавние разработки сделали замену двухмассовых маховиков намного более доступной.

Основные производители двухмассовых маховиков, такие как Valeo, производят двухмассовые маховики, которые просты в установке для механиков и не требуют специальных инструментов, что означает значительное снижение затрат на установку.

Valeo также недавно представила новый тип двухмассового маховика VBlade ^TM .
