Двухвальные коробки передач легковых автомобилей ВАЗ и АЗЛК
Такие коробки передач применяются в переднеприводных и заднеприводных (с задним расположением двигателя) легковых автомобилях. Эти коробки просты по конструкции, имеют небольшую массу и высокий КПД. Конструктивно они объединены в одном блоке с двигателем, сцеплением, главной передачей и дифференциалом.
Конструкция двухвальной коробки передач во многом зависит от того, какое расположение на автомобиле имеют двигатель и коробка передач – продольное или поперечное. При поперечном расположении коробки передач применяется цилиндрическая главная передача и дистанционный привод переключения передач. При продольном расположении – коническая или гипоидная главная передача и непосредственный привод переключения передач.
В двухвальной коробке передач на любой передаче, кроме заднего хода, крутящий момент двигателя передается двумя шестернями 2 и 3 (схема 1) непосредственно с первичного вала 1 на вторичный вал 4, который соединен с ведущими колесами автомобиля.
Схема 1 – Работа двухвальной коробки передач
а – движение вперед; б – движение задним ходом; 1 – первичный вал; 2, 3, 5, 6, 7 – шестерни; 4 – вторичный вал
Коробка передач ВАЗ
Конструкция двухвальной коробки передач, применяемой на переднеприводных легковых автомобилях ВАЗ, представлена на схеме 2. Коробка передач механическая, четырехступенчатая, трехходовая, с постоянным зацеплением шестерен, с синхронизаторами и ручным управлением.
Картер 18 коробки передач, отлитый из алюминиевого сплава, соединен шпильками с картером 17 сцепления и образует с ним единый картер, в котором размещены первичный и вторичный валы с шестернями и синхронизаторами, главная передача и межколесный дифференциал.
Главная передача – одинарная, цилиндрическая, косозубая. Дифференциал – конический, двухсателлитный, симметричный, малого трения. Картер коробки передач сзади закрыт крышкой 27, в которой установлен сапун 1 для связи внутренней полости коробки передач с атмосферой.
Схема 2 – Коробка передач переднеприводных легковых автомобилей ВАЗ
а – общий вид; б – схема; в – включение заднего хода; г – синхронизатор; 1 – сапун; 2 – первичный вал; 3, 6 – синхронизаторы; 4, 7, 9, 12, 13, 23, 24, 25, 26, 35 – шестерни; 5 – зубчатый венец; 8 – вторичный вал; 10 – корпус; 11 – сателлит; 14, 22 – шарниры; 15 – привод спидометра; 16, 34 – оси; 17, 18 – картеры; 19, 20 – пробки; 21 – подшипник; 27 – крышка; 28 – кольцо; 29 – муфта; 30 – фиксатор; 31 – пружина; 32 – сухарь; 33 – ступица; 36 – вилка
Первичный вал 2 представляет собой блок ведущих шестерен I, II, III, IV передач и заднего хода.
Вал вращается в двух подшипниках, один из которых установлен в картере коробки передач, а другой – в картере сцепления.
Вторичный вал 8 изготовлен вместе с ведущей шестерней 7 главной передачи. Он вращается в двух подшипниках, установленных в картере сцепления и в картере коробки передач. На вторичном валу свободно установлены ведомые шестерни 23, 24, 25 и 26 соответственно I, II, III и IV передач, находящиеся в постоянном зацеплении с соответствующими ведущими шестернями первичного вала. На вторичном валу жестко закреплены ступицы синхронизаторов
3 и 6. На скользящей муфте синхронизатора 6 имеется зубчатый венец 5 для включения заднего хода. Промежуточная шестерня 35 заднего хода свободно установлена на оси 34, которая закреплена в картерах коробки передач и сцепления.При включении I и II передач синхронизатор 6 соединяет соответственно шестерни 23 и 24 с вторичным валом коробки передач, а при включении III и IV передач синхронизатор 3 соединяет с вторичным валом соответственно шестерни 25 и 26.
Задний ход включается вилкой 36 путем введения в зацепление шестерни 35 с шестерней 4 и зубчатым венцом 5.
Устройство синхронизатора
Синхронизатор состоит из ступицы 33, скользящей муфты 29, блокирующих колец 28, сухарей 32 с шариковыми фиксаторами 30 и пружинами 31. Ступица синхронизатора жестко крепится на вторичном валу коробки передач. Она имеет наружные шлицы, на которых установлена скользящая муфта 29, и шесть пазов, в трех из которых размещаются сухари с фиксаторами.
Бронзовое блокирующее кольцо 28 имеет внутреннюю коническую поверхность, наружные зубья со скосами и шесть выступов. Выступы кольца входят в пазы ступицы с боковым зазором, ограничивающим поворот кольца относительно ступицы. На конической поверхности кольца нарезаны резьба и канавки, которые предназначены для разрыва масляной пленки.
Передача включается после уравнивания угловых скоростей вторичного вала и свбодно вращающейся на нем шестерни включаемой передачи за счет трения между коническими поверхностями блокирующего кольца и шестерни.
В этом случае зубья скользящей муфты входят в зацепление с зубчатым венцом синхронизатора, выполненным на шестерне, которая и стопорится на вторичном валу.
Ведущая шестерня 7 главной передачи находится в постоянном зацеплении с ведомой шестерней 9, прикрепленной болтами к корпусу 10 дифференциала, который установлен в подшипниках 21. Внутри корпуса дифференциала установлена ось 16 с двумя сателлитами 11, находящимися в постоянном зацеплении с шестернями 12, которые связаны с шлицевыми хвостовиками внутренних шарниров 14 и 22 привода передних ведущих колес. Сателлиты и шестерни 12 имеют сферические опорные поверхности, что исключает применение опорных шайб. На корпусе дифференциала установлена ведущая пластмассовая шестерня 13 привода 15 спидометра.
Привод переключения передач
Коробка передач имеет механический привод переключения передач (схема 3). Он состоит из рычага 8 со сферическим концом 9, шаровой опоры 10, тяги 6, соединительного шарнира 5, штока 4 и механизмов выбора и переключения передач.
Схема 3 – Привод переключения передач переднеприводных легковых автомобилей ВАЗ
1 – картер; 2, 3, 8 – рычаги; 4 – шток; 5 – шарнир; 6 – тяга; 7 – чехол; 9 – конец рычага; 10 – опора
Коробка передач вместе с картером сцепления крепится к блоку цилиндров двигателя. В коробку через резьбовое отверстие с пробкой 19 (см. схема 2) заливается моторное масло. Масло из коробки передач сливают через резьбовое отверстие с пробкой 20.
Коробка передач АЗЛК
На схеме 4 показана коробка передач переднеприводных автомобилей АЗЛК.
Коробка имеет пять передач для движения вперед и одну передачу для движения назад. В коробке два вала и шестерни всех передач, кроме заднего хода, косозубые, что уменьшает шум при работе. Они имеют постоянное зацепление. Шестерни передачи заднего хода прямозубые. Для движения вперед передачи включаются с помощью синхронизаторов, а для движения назад – перемещением промежуточной шестерни заднего хода. Переключение производится с помощью рычага, который имеет три хода вперед и назад для переключения передач.
Схема 4 – Коробка передач переднеприводных легковых автомобилей АЗЛК
1 – корпус дифференциала; 2 – ось; 3 – сателлит; 4 – отверстие; 5, 22 – гайки; 6 – манжета; 7 – фланец; 8, 36, 41 – кольца; 9 – подшипник; 10, 31 – ведущая и ведомая шестерни главной передачи; 11, 25 – первичный и вторичный валы; 12, 13, 16, 17, 19, 20, 26, 28, 29, 33, 34 – шестерни; 14, 35 – болты; 15, 30 – картеры; 18, 21, 27 – синхронизаторы; 23 – крышка; 24 – шайба; 32 – пробка; 37 – палец; 38 – выточка; 40 – пружина; 42 – ступица
Отлитые из алюминиевого сплава картер 15 коробки передач, крышка 23 картера коробки передач и картер 30 главной передачи соединены между собой болтами 14 и образуют единый картер, в котором размещены первичный и вторичный валы коробки передач с шестернями и синхронизаторами, главная передача и межколесный дифференциал.
Первичный вал 11 изготовлен вместе с ведущими шестернями 13 и 16 соответственно I и II передач и шестерней 12 заднего хода. Вал вращается в трех подшипниках, которые установлены в хвостовике коленчатого вала двигателя, в картере главной передачи и в картере коробки передач. На первичном валу свободно установлены ведущие шестерни 17, 19 и 20 соответственно III, IV и V передач, а также жестко закреплены ступицы синхронизаторов 18 и 21 для включения этих передач.
Вторичный вал 25 изготовлен вместе с ведущей шестерней 10 главной передачи. Он вращается в двух подшипниках, установленных в картерах главной передачи и коробки передач. На вторичном валу свободно установлены ведомые шестерни 26 и 28 соответственно I и II передач, находящиеся в постоянном зацеплении с соответствующими ведущими шестернями первичного вала. На вторичном валу также жестко закреплены ведомые шестерни III, IV, V передач и заднего хода, а также ступица синхронизатора 27 для включения I и II передач.
При включении I и II передач синхронизатор 27 соединяет соответственно шестерни 26 и 28 с вторичным валом, а
Задний ход включается вилкой путем введения в зацепление промежуточной шестерни заднего хода с шестернями 12 и 29.
Синхронизаторы коробки АЗЛК
В коробке передач имеются три синхронизатора, обеспечивающие включение всех передач, кроме заднего хода. Они имеют одинаковое устройство и являются двухсторонними для включения I и II, III и IV передач; синхронизатор для включения V передачи – односторонний.
Синхронизатор состоит из ступицы 42, скользящей муфты 38, двух конических колец 36, трех блокирующих пальцев 37 и пружины 40. Ступица синхронизатора жестко крепится на шлицах на валу коробки передач. Она имеет наружные шлицы, на которых установлена скользящая муфта 38 с тремя отверстиями для блокирующих пальцев 37.
Пальцы жестко соединены с латунными коническими кольцами 36 и имеют в средней части кольцевую блокировочную выточку 39. Латунные кольца имеют наружную коническую поверхность, аналогичную внутренней конической поверхности колец 41, приваренных к шестерням. На конической поверхности латунных колец нарезана резьба для разрыва масляной пленки и увеличения трения. Пружина 40 поджимает блокирующие пальцы к скользящей муфте синхронизатора и обеспечивает ее связь с коническими кольцами.
Работа синхронизатора основана на использовании сил трения. Передача включается только после предварительного уравнивания угловых скоростей вала коробки передач и свободно вращающейся на нем шестерни включаемой передачи за счет трения между коническими поверхностями колец синхронизатора и шестерни. В этом случает зубья скользящей муфты входят в зацепление с зубчатым венцом синхронизатора, выполненным на шестерне. Свободно вращающаяся шестерня соединяется с валом, и передача включается.
Привод переключения передач коробки АЗЛК
Коробка передач имеет механический привод переключения передач (схема 5). Он состоит из рычага 8 со сферическим концом 16, основания 17 с удлинителем 18 и шаровой опорой, тяги управления 4, соединительных шарниров 3 и 9 и переключателя передач 2. Рычаг переключения передач сферическим концом установлен в шаровой опоре, состоящей из корпуса 13, верхнего 11 и нижнего 15 пластмассовых вкладышей и резьбовой крышки 14.
Схема 5 – Привод переключения передач переднеприводных легковых автомобилей АЗЛК
1, 14 – крышки; 2 – переключатель; 3, 9, 19 – шарниры; 4 – тяга; 5, 7, 10 – чехлы; 6 – рукоятка; 8 – рычаг; 11, 15 – вкладыши; 12 – опора; 13 – корпус; 16 – конец рычага; 17 – основание; 18 – удлинитель
Корпус шаровой опоры приварен к основанию 17 механизма, которое крепится к полу кузова через эластичную опору 12, а к крышке 1 коробки передач – через удлинитель 18 и резинометаллический шарнир 19.
Резьбовая крышка в корпусе обеспечивает необходимую затяжку сферического конца рычага переключения передач. Отверстие в полу кузова для рычага переключения передач закрыто резиновым чехлом 10. На верхнем конце рычага надета рукоятка 6 со сферической головкой. Внешняя часть рукоятки пластмассовая, а внутренняя резиновая. Находящаяся в салоне кузова часть рычага закрыта резиновым чехлом 7 прямоугольной формы.
Рычаг переключения передач через тягу управления 4 и шарниры 3 и 9 соединен с переключателем передач 2, который расположен в крышке коробки передач. Отверстие в полу для тяги управления закрыто резиновым чехлом 5. Картер коробки передач вместе с картером главной передачи крепится на шпильках самоконтрящимися гайками к заднему торцу картера сцепления.
В коробку и главную передачу через резьбовое отверстие с пробкой, расположенное в средней части картера главной передачи, заливают трансмиссионное масло. Масло из коробки и главной передачи сливают через резьбовое отверстие с пробкой 32 (см.
схема 4), расположенное в нижней части картера главной передачи. Связь внутренней полости коробки передач и главной передачи с окружающей средой осуществляется через отверстие 4, выполненное в шейке первичного вала 11 коробки передач.
Другие типы коробок передач
- Коробка передач — назначение и типы
- Трехвальные коробки — применение и схема работы
- Трехвальная коробка передач ВАЗ — конструкция
- Коробка передач грузовых ГАЗ
- Коробка передач легковых ГАЗ
- Коробка передач грузовых автомобилей ЗИЛ
- Коробка передач грузовых МАЗ
- Многовальные коробки передач
- Гидромеханические коробки передач
Механическая коробка передач (МКПП)
Механическая коробка передач (МКПП) представляет собой набор шестерен, которые входят в зацепление в различных сочетаниях, образуя несколько передач или ступеней с различными передаточными числами.
Чем больше число передач, тем лучше автомобиль «приспосабливается» к различным условиям движения.
Преимущества:
- Наименьшая по сравнению с другими типами КПП стоимость и масса;
- Высокие КПД, топливная экономичность и динамика разгона;
- Простота и отработанность конструкции, а следовательно – высокая надежность;
- Не требуют дорогостоящих расходных материалов, просты в обслуживании;
- Благодаря жесткой связи двигателя с ведущими колесами, водитель может более эффективно использовать автомобиль при передвижении в гололедицу, по грязи и бездорожью;
- МКПП допускает полное разобщение двигателя и трансмиссии, поэтому такой автомобиль легко пускается «с толкача» и может буксироваться на любое расстояние с любой скоростью.
Недостатки:
- Утомляющее водителя переключение передач, особенно в городском цикле и движении в пробках, необходимость навыка для правильного выбора передачи и плавного переключения передач без рывков;
- Ступенчатое изменение передаточного отношения;
- Малый ресурс сцепления.
Ступенчатые механические коробки передач выполняются по двум схемам: трехвальные и двухвальные. Трехвальная коробка передач устанавливается, как правило, на заднеприводные автомобили. Двухвальная механическая коробка передач применяется на переднеприводных и заднемоторных легковых автомобилях. Устройство и принцип работы этих коробок передач имеют различия, поэтому они рассмотрены отдельно.
Содержание статьи
- 1 Трехвальная коробка передач
- 2 Двухвальная коробка передач
- 3 Как работает синхронизатор
- 4 Механизм переключения
- 5 Уход и эксплуатация
Трехвальная коробка передач
Трехвальная коробка передачКак следует из названия, такая коробка имеет три вала: ведущий, промежуточный и ведомый.
Ведущий вал соединяется со сцеплением. На валу имеются шлицы для ведомого диска сцепления. Далее крутящий момент передается через шестерню, находящуюся на валу в жестком зацеплении, на промежуточный вал.
Промежуточный вал расположен параллельно ведущему валу.
На валу располагается блок шестерен, находящийся с ним в жестком зацеплении.
Ведомый вал расположен на одной оси с ведущим. Такое расположение осуществляется за счет подшипника на ведущем валу, в который входит ведомый вал. Жёсткой связи они не имеют и вращаются независимо друг от друга. Блок шестерен ведомого вала не имеет закрепления с валом и свободно вращается на нем. Между шестернями ведомого вала располагаются муфты синхронизаторов. Муфты имеют жесткое зацепление с ведомым валом, но могут двигаться по нему в продольном направлении за счет шлицевого соединения. На торцах муфты имеют зубчатые венцы, которые могут входить в соединение с соответствующими зубчатыми венцами шестерен ведомого вала. На современных коробках передач синхронизаторы устанавливаются на всех передачах (кроме заднего хода).
Шестерня ведущего вала, блок шестерен промежуточного и ведомого вала находятся в постоянном зацеплении. При нейтральном положении рычага переключения крутящий момент от двигателя на ведомый вал не передается, а его шестерни свободно вращаются.
При перемещении рычага КПП, соответствующая вилка перемещает муфту синхронизатора, который обеспечивает выравнивание (синхронизацию) угловых скоростей шестерни ведомого вала с угловой скоростью самого вала за счет сил трения.
После этого, зубчатый венец муфты заходит в зацепление с зубчатым венцом шестерни и обеспечивается блокировка шестерни на ведомом валу. Ведомый вал передает крутящий момент от двигателя на ведущие колеса с заданным передаточным числом. При соединении синхронизатором первичного и вторичного валов (минуя шестерни) образуется прямая передача. Передаточное число прямой передачи равно единице. На прямой передаче шестерни вращаются вхолостую и не изнашиваются, коробка работает с максимальным КПД.
Движение задним ходом обеспечивается за счет промежуточной шестерни заднего хода, устанавливаемой на отдельной оси. Шестерни трехвальной коробки передач обычно (кроме первой передачи и передачи заднего хода) делают косозубыми. Такие шестерни обладают повышенной прочностью, более долговечны и бесшумнее в работе, чем прямозубые.

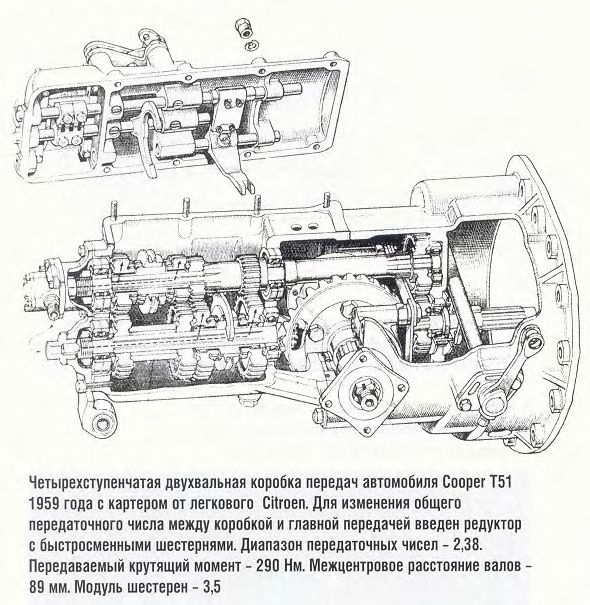

Двухвальная коробка передач
Двухвальная коробка передачВедущий вал, также как и в трехвальной коробке, обеспечивает соединение со сцеплением. На валу жестко закреплен блок шестерен, а не одна шестерня, как в трехвальной коробке. Промежуточный вал отсутствует. Параллельно ведущему валу расположен ведомый вал с блоком шестерен. Шестерни ведомого вала находятся в постоянном зацеплении с шестернями ведущего вала и свободно вращаются на валу. На ведомом валу жестко закреплена ведущая шестерня главной передачи. Между шестернями ведомого вала установлены муфты синхронизаторов.
Принцип работы аналогичен трехвальной коробке. Однако прямой передачи в двухвальной коробке нет. Каждая передача, кроме заднего хода, создается одной парой шестерен, а не двумя, как в трехвальной коробке. Это повышает КПД двухвальной коробки, но не позволяет добиться большого передаточного числа. Поэтому и применяется она только в легковых автомобилях.
Как работает синхронизатор
Устройство и работа синхронизатора коробки передачСинхронизатор служит для бесшумного переключения передач путем выравнивания угловых скоростей включаемых элементов.
Он состоит из ступицы 1, муфты 2, двух блокировочных колец 3, трех сухарей 4, двух проволочных колец 5. Ступица устанавливается на шлицах вторичного вала и жестко фиксируется. На ступице нарезаны наружные зубья и пазы под сухари.
Муфта расположена на зубьях ступицы и в среднем положении удерживается сухарями, выступы которых входят во внутреннюю кольцевую канавку муфты. Сухари прижимаются к муфте упругими кольцами (как вариант, вместо колец могут использоваться подпружиненные шарики). Бронзовые блокировочные кольца имеют наружные зубья со скосами и впадины под сухари; ширина впадин несколько больше ширины сухарей. Кольцо может провернуться относительно ступицы на величину разницы ширины паза кольца и ширины сухаря. Для увеличения сил трения на конической поверхности кольца нарезана резьба и выполнены продольные канавки.
Работает синхронизатор следующим образом. При включении передачи вилка переключения перемещает муфту в направлении шестерни включаемой передачи. При перемещении муфты усилие через сухари передается на одно из блокировочных колец, которое вместе с муфтой перемещается относительно ступицы в сторону включаемой шестерни до соприкосновения с ее конической поверхностью.
Вследствие разности угловых скоростей включаемой шестерни и ведомого вала на конических поверхностях возникает сила трения, которая поворачивает блокировочное кольцо до упора его в сухари. При этом зубья блокировочного кольца станут напротив зубьев муфты и дальнейшее перемещение муфты становится невозможным. После выравнивания угловых скоростей шестерни и синхронизатора сила, сместившая блокировочное кольцо, исчезает; под действием усилия водителя оно вернется в первоначальное положение, чему способствуют скосы на зубьях муфты и кольца.
После этого муфта свободно проходит между зубьями блокировочного кольца и соединяется с зубьями малого венца включаемой шестерни. При этом гребни сухарей выходят из кольцевой проточки муфты, а сухари утапливаются, преодолевая упругую силу кольцевых пружин. Шестерня жестко соединяется со вторичным валом, передача включается. Весь процесс занимает время порядка милисекунд. С помощью одного синхронизатора можно поочередно включать две передачи в коробке.
Механизм переключения
Конструкция механизма переключения передач зависит от конструкции автомобиля. В заднеприводных рычаг располагается непосредственно на корпусе коробки передач. В этом случае весь механизм переключения расположен внутри корпуса коробки и рычаг напрямую воздействует на него.
Плюсы такой схемы – простота, более чёткое переключение передач, меньший износ в процессе эксплуатации. Недостаток – такой привод непригоден для использования на большей части переднеприводных и всех заднемоторных автомобилях. В этом случае применяется иная схема механизма переключения: рычаг располагается дистанционно (напольно, на рулевой колонке или на панели приборов) и связан с коробкой передач при помощи расположенных вне ее корпуса тросов либо тяг (называемых обычно «кулисой»).
Плюсы такого решения — удобное расположение рычага КПП, отсутствие его вибрации и практически полная свобода в компоновке автомобиля. Однако, дистанционный привод менее долговечен и со временем допускает разбалтывание, что требует его регулировки или замены.
Кроме того, чёткость переключения передач с таким механизмом переключения хуже, чем при непосредственном расположении рычага на корпусе КПП.
Несмотря на различия в конструкции привода включения передач, механизм включения в большинстве коробок передач имеет одинаковое устройство. Он состоит из подвижных штоков 1, расположенных в крышке коробки передач, и закрепленных на каждом штоке вилок 2. Вилки своими концами входят в пазы муфт синхронизаторов, а вилка включения заднего хода – в кольцевую проточку шестерни заднего хода. Также в любой коробке передач предусмотрены устройства, предохраняющие от неполного включения, самовыключения передачи и одновременного включения двух передач.
КПП с непосредственным приводом включения передачПри расположении рычага переключения 3 непосредственно на корпусе коробки передач его нижний конец входит в пазы головок подвижных штоков. Поперечное перемещение рычага, находящегося в нейтральном положении, приводит к выбору необходимого штока (передачи), а продольное – вызывает смещение штока, закрепленной на нем вилки и включение требуемой передачи.
Для удержания штока в нейтральном или включенном положении в нем выполнены гнезда, к которым поджимается пружиной шарик фиксатора. Штоки имеют по три гнезда под шарик фиксатора: среднее служит для удержания штока в нейтральном положении, а крайние — для фиксации одной из включенной передач. Шток вилки включения заднего хода имеет два гнезда: одно для фиксации штока в нейтральном положении, другое — во включенном положении передачи заднего хода.
Чтобы исключить одновременное включение двух передач, в приводе имеется замковое устройство. Один из вариантов его конструкции – три блокировочных сухаря 4. Два крайних сухаря установлены в отверстия задней стенки картера, а средний — в отверстии среднего штока.
У штоков имеются гнезда для сухарей. При перемещении одного из крайних штоков он выдавливает из своего гнезда сухарь, который, перемещаясь, входит в гнездо среднего штока и одновременно сдвигает два других сухаря, блокируя и второй крайний шток. При перемещении среднего штока, он прижимает два крайних сухаря в гнезда крайних штоков.
Тем самым неподвижные штоки оказываются в запертом положении.
Если рычаг коробки передач располагается дистанционно, то, как уже упоминалось, он соединяется с коробкой с помощью тросов или тяг 1, которые через шток выбора передач 2 воздействуют на механизм выбора передач 3. На конце штока выбора передач крепится двуплечий рычаг 4, который при перемещении штока поворачивает трехплечий рычаг 5 механизма выбора передач.
Трехплечий рычаг перемещает шток выбранной передачи с закрепленной на нем вилкой. Одно плечо трехплечего рычага служит для включения передач переднего хода, другое для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. Блокировочные скобы 6 предназначены для предотвращения одновременного включения двух передач. Механизм включения передач состоит из штоков, вилок и шариковых фиксаторов.
Уход и эксплуатация
При эксплуатации коробки передач необходимо следить за уровнем масла в картере и доливать его в случае необходимости.
Полная замена масла производится в сроки, указанные в инструкции по эксплуатации автомобиля. При грамотном обращении с рычагом переключения передач и периодической замене масла в картере коробки, она не напоминает о себе практически до конца срока службы автомобиля.
Обычно неисправности и поломки в коробке передач появляются в результате грубой работы с рычагом переключения. Если водитель постоянно «дергает» рычаг, то когда-нибудь обязательно выйдут из строя механизм переключения или синхронизаторы, да и сами валы с шестернями. Передачи надо переключать спокойным плавным движением, с небольшой паузой в нейтрали для того, чтобы сработали синхронизаторы.
Основные неисправности коробки передач:
- Подтекание масла может быть следствием повреждения уплотнительных прокладок, сальников и ослабления крепления крышек картера;
- Шум при работе коробки передач может возникнуть из-за неисправного синхронизатора, износа подшипников, шестерен и шлицевых соединений;
- Затрудненное включение передач может происходить из-за поломок деталей механизма переключения, износа синхронизаторов или шестерен;
- Самовыключение передач случается из-за неисправности блокировочного устройства, а также при сильном износе шестерен или синхронизаторов.
