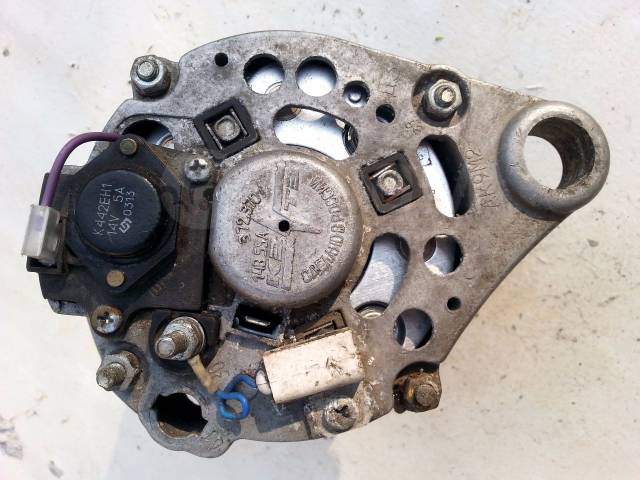

Фото генератора ваз 2107: Генератор ВАЗ 2107 — Огромный ассортимент и низкие цены

Содержание

Ремонт генератора на ВАЗ 2107 своими руками

Сразу хочу сказать, что досконально все процедуры ремонта данного устройства описывать не буду, но приведу основные, которые довольно часто приходится выполнять владельцам ВАЗ 2107. Начну с необходимого инструмента, который понадобится для ремонта и разборки генератора на «классике»:

  1. Ключ на 19 — накидной удобнее
  2. Торцевые головки на 8 и 10
  3. Удлинитель
  4. Молоток

Теперь ниже буду описывать более детально о порядке разборки, а также демонтаж каждой детали разберу отдельно.

Замена щеток на генераторе

На самом деле данный вид ремонта настолько прост, что останавливаться именно в этой статье на этом я не буду. Но если кому нужна подробная информация, то можно ознакомиться с деталями здесь.

Полная разборка на детали

Сначала откручиваем 4 гайки, которые находятся на задней крышке устройства, и на нижнем фото они очень хорошо видны:

Затем пытаемся отвернуть гайку крепления шкива ключом на 19. Обычно, она очень сильно закручена и на снятом генераторе сделать это довольно проблематично, если не зажимать его в тиски. Но есть выход из положения — можно с обратной стороны, где мы выкрутили гайки, надавить на болты, чтобы они уперлись в лопасти крыльчатки, тем самым зафиксировав ее в неподвижном состоянии. Далее, можно попытаться открутить эту гайку, зажав генератор в неподвижном состоянии.

Теперь берем молоток и легкими постукиваниями пробуем разъединить генератор на две части, как это наглядно продемонстрировано на фотографии ниже:

В итоге, должно получиться примерно следующее:

Как видите сами, с одной части будет находиться ротор, а в другой — статор (обмотка).

Снятие и Замена ротора

Снимается он очень просто, сначала отводим шкив, извлекая его с вала:

Затем вынимаем шпонку:

И теперь можно без труда снять ротор генератора ВАЗ 2107, так как он легко освобождается от корпуса:

Теперь можно идти дальше.

Снятие обмотки (статора)

Для этого необходимо отвернуть головкой три гаечки с внутренней стороны, как это представлено на картинке:

И после этого статор без проблем вынимается, так как он отсоединен от диодного моста:

Если он нуждается в замене и снимать его вам нужно полностью, то разумеется, что необходимо будет отсоединить штекер с проводком, который виден на верхнем фото.

О замене диодного моста (выпрямительного блока)

Так как после снятия обмотки, диодный мост практически свободен, то о его замене сказать почти что нечего. Единственное, что нужно сделать, так это надавить на болты с внутренней стороны, чтобы они выскочили снаружи:

И все диодный мост снят полностью и можно производить его замену:

После проведения требуемого ремонт вашего генератора, производим его сборку в обратной последовательности и не забываем подсоединить правильно все провода обмотки.

Генератор ВАЗ-2107: учимся мастерить сами

Устройство генератора ВАЗ 2107

Любой генератор предназначен для питания «своих потребителей» электрическим током, а также  зарядки батареи аккумулятора.

Генератор ВАЗ 2107 является устройством переменного тока модели 372.3701.

Он представляет собою трехфазный синхронный электрический агрегат со своеобразным электромагнитным возбуждением. Размещен он на двигателе в правой его части и приводится в движение клиновым ремнем от коленчатого вала. Основными его составляющими являются статор, ротор, а также отлитые из алюминиевого сплава крышки. История марки ВАЗ 2107 знает случаи, когда автомобили комплектовались и продолжают комплектоваться устройством 9412.3701, которое имеет ряд определенных конструктивных отличий.

Как проводится замена генератора ВАЗ 2107

Замена генератора ВАЗ 2107 может проводится по ряду причин:

  • сгорели обмотки;
  • случилось межвитковое замыкание;
  • поломался корпус и другие причины.

Замену лучше проводить через низ автомобиля. Чтобы ее выполнить, придется открутить и снять пыльник, который защищает машину. Поэтому лучше воспользоваться, в этой ситуации, подъемником или смотровой ямой.

  1. Для начала снимаем клемму «минус» с аккумулятора.
  2. Отсоединяем штекер с вывода «61» (Схема в разделе чуть ниже) (на представленном фото сняты термостат и аккумулятор).

  1. Снимаем изоляционный чехол и ключом «десяткой» отсоединяем клемму с вывода «30». Снимаем провод.

  1. Снимаем ремень генератора ВАЗ 2107.
  2. Используя ключ «17», откручиваем гайки и снимаем регулировочную планку.
  3. Откручиваем гайку нижнего крепления, вытаскиваем втулку и болт.
  4. Удаляем генератор.

  1. Устанавливаем новое устройство в обратном порядке. После регулируем натяжение ремня.

Ремонт и сборка своими руками

Перед тем как приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его детали и схема электрических соединений. В процессе ремонта нам это пригодится.


Далее приступаем к работе:

-Снимаем агрегат с двигателя и, с помощью ключа «десять», откручиваем гайку с вывода «30». Демонтируем провод конденсатора.

-Откручиваем винт крепления и снимаем конденсатор.

-Снимаем реле зарядки и соответствующую изоляционную шайбу.

-Откручиваем от шкива гайку крепления.

-Разбираем шкив и крыльчатку.

-Снимаем установленное за шпонкой кольцо.

-Переднюю крышку стягиваем с вала ротора

-Снимаем регулировочную шайбу (при установке не забудьте поставить назад).

-Ключом «8» откручиваем гайки, которые удерживают подшипник

-Снимаем внешнюю и внутреннюю крышки подшипника.

-Выбиваем подшипник.

-Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

-Заново контратим гайки.

-Из задней крышки выбиваем якорь. Снимаем его вместе с задним подшипником.

-Если требуется его замена, снимаем его с вала ротора.

-Откручиваем три гайки, которыми клеммы статора крепятся к диодному мосту.

-Вытаскиваем три болта из задней крышки вместе с специальными изоляционными прокладками.

-Снимаем диодный мост и обмотку.

Лучше заменить, в случае необходимости, диодный мост в сборе. Все детали генератора вычищаем от грязи, пыли и масла. Сборку осуществляем в обратном порядке.

Общие полезные сведения

Генератор ВАЗ 2107 преобразовывает механическую энергию вращения коленчатого вала мотора в электрическую. Он предназначен и для питания всей бортовой сети, а также необходим для подзарядки батареи аккумулятора. Чтобы преобразовывать переменный ток в постоянный, агрегат оснащен выпрямительным блоком, который состоит из шести диодов. Специальное реле-регулятор служит для поддержания на заданном уровне напряжения. Располагается данное устройство вне генератора.

При включении зажигания, напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а с него передается на обмотку возбуждения. Питают ее три диода. Они находятся в выпрямительном блоке.  Если во время запуска контрольная лампа и дальше продолжает гореть, значит присутствует недостаточная зарядка аккумулятора. Нужно проверить, какое состояние напряжения бортовой сети. Если оно ниже нормы, значит:

  • возникло короткое замыкание в сети;
  • появились неисправности в аккумуляторе;
  • возникли неисправности автомобильного реле-регулятора;
  • неисправности генератора ВАЗ 2107.

В этой ситуации следует проверить натяжку ремня, а также состояние его подшипника, посмотреть, исправный ли реле-регулятор. Не лишним будет еще раз просмотреть срок годности и действительное состояние аккумулятора. Если все нормально, а напряжения недостаточно, нужно обратится к специалисту-автоэлектрику. Генератор представленной модели авто не нуждается в особенном уходе. Нужно только следить за тем, чтобы на него не попадала вода и грязь. Также следует проверять состояние ремня (нужно, чтобы он был натянут, примерно, как на видео), а также важно, чтобы подшипник постоянно был смазан и не создавал шум при работе.

Схема подключения генератора на ВАЗ 2107


Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от  генератора.

  В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

  1. Контакт регулятора напряжения с маркировкой «В».
  2. Регулятор напряжения.
  3. Контакт с маркировкой «30».
  4. Контакт с маркировкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Монтажный блок с реле и предохранителями.
  4. Замок зажигания.
  5. Измерительный прибор для контроля напряжения (вольтметр).
  6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

Схема зарядки ваз 2107, схема генератора ваз 2107

просмотров 27 892 Google+

Применение генераторов.

Схема зарядки ваз 2107 зависит от типа применяемого генератора на автомобиле. Для подзарядки аккумуляторной батареи на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем применяется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем применяется генератор типа 5142.3771 или аналогичный, так называемые генераторы повышенной энергии, с максимальным током отдачи 80 – 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с током отдачи до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполненным в одном корпусе со щётками или съёмным, крепящемся на корпусе.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих  в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении  зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

admin 02/09/2014 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

Как отремонтировать неисправный генератор Ваз-2107

С помощью прошлой статьи мы убедились, что генератор неисправен. Все, приступаем к ремонту.
Заменить регулятор напряжения можно не снимая генератор с автомобиля. У Ваз-2107, как и у других автомобилей «Жигули» и «Лада» классической заднеприводной компоновки, генератор «прячется» под термостатом. Снимать и устанавливать регулятор напряжения не очень удобно. Приходится действовать «на ощупь» или применять зеркало.
Снимаем с машины аккумуляторную батарею.
Отсоединяем штекер от клеммы регулятора напряжения.
Отворачиваем два винта крепления регулятора и снимаем его с генератора.

Проверяем дополнительные диоды не снимая генератор

Если у вашей «семерки» наблюдался перезаряд, регулятор напряжения точно выведен из строя. Из своего опыта скажу, что регулятор может «пробить» из-за неисправных дополнительных диодов блока выпрямителей. Поэтому лучше их проверить. Для этого потребуется простейший мультиметр с функцией проверки диодов. Перед проверкой нужно отсоединить от генератора второй провод со штекерным разъемом. Он идет к контрольной лампе и будет мешать проверке. Включаем мультиметр в режим проверки диодов. Красный щуп соединяем с проводом снятым с регулятора напряжения. Черный провод соединяем с «массой» и смотрим на показания прибора.  Должно быть примерно как на фото. Затем меняем щупы мультиметра местами и снова смотрим на показания. Прибор должен показать “1”.

Проверка диодов дополнительного выпрямителя

То есть, в одном направлении ток идет, а в другом нет. Если ток идет в обоих направлениях (мультиметр показывает цифры больше единицы), то один или несколько диодов пробиты.
Мультиметр показал «пробитый» диод? Такой генератор придется снять, блок выпрямителей (диодный мост)– заменить.
Если все в порядке- ставим новый регулятор напряжения, подсоединяем штекер и проверяем работу генератора.

Снимаем генератор с автомобиля

Как его снять? Вся проблема в том, что генератор на Ваз-2107 легче всего снимать снизу. Как минимум, нужно поддомкратить правое переднее колесо. А лучше, если есть яма или подъемник. Получив доступ снизу, снимаем защиту поддона картера и брызговик.

Снимаем защиту поддона и двигателя

Еще раз напоминаю- аккумуляторную батарею отсоединяем и снимаем.
Сверху, ключом на «17» отворачиваем гайку натяжителя.

Отворачиваем гайку натяжителя

Спускаемся под машину.
Ключом на «10» отворачиваем гайку клеммы «+» и снимаем с нее провода.
Отсоединяем штекер от клеммы «61».
Ключом на «19» отворачиваем гайку крепления генератора, но не до конца, а оставив на самом краю.
Повернув генератор к блоку двигателя, снимаем приводной ремень.
Легкими ударами молотка по гайке сдвигаем болт крепления генератора с места. Отворачиваем гайку и вынимаем болт, придерживая генератор рукой.
Снимаем генератор.
Если болты и гайки приржавели и не хотят отворачиваться, брызгаем на резьбу проникающую жидкость, например WD-40.
Снятый генератор нужно очистить от пыли и грязи. Если есть возможность воспользуйтесь компрессором и продуйте все полости сжатым воздухом.

Разбираем генератор Ваз-2107

В первую очередь снимаем регулятор напряжения. Отвернув два винта крепления вынимаем его из корпуса. Осматриваем щетки, нажав на них пальцем проверяем состояние пружин. Двигаться они должны легко и без заеданий. Исправные щетки должны выступать из корпуса не менее чем на 6 мм. Если вы уже сняли генератор, то предыдущая проверка показала исправность регулятора напряжения. Поэтому продув регулятор воздухом и очистив мягкой щеткой, убираем его в сторону.

Регулятор напряжения в сборе со щетками. Щетки исправны

Осматриваем контактные кольца ротора генератора. На них не должно быть глубоких задиров, трещин и других повреждений. Допускается износ в виде канавки не более 0,5-1,5 мм. Некоторые руководства рекомендуют проточить кольца на токарном станке. По мне, этого лучше не делать. Кольца тонкие, и такой ремонт может их окончательно «прикончить».

Проверяем детали генератора

Проверяем обмотку возбуждения «на обрыв». Включаем мультиметр в режим проверки сопротивления с пределом 200 Ом и прижимаем щупы к кольцам. Прибор покажет сопротивление- это хорошо. Если на шкале «1»- это обрыв. Точное сопротивление обмотки около 3 Ом. У вас при измерении получилось другое число? Не страшно- китайские приборчики далеки от идеала точности.
Проверяем состояние подшипников. Крутаните ротор за шкив. Ротор должен вращаться легко, без громких шумов и заеданий. Покачайте вал за шкив вверх-вниз. Если ощущается большой люфт- придется менять оба подшипника. Передний подшипник менять не так-то просто.
Совет в тему:
Разбирая генератор время от времени задавайте себе вопросы «осилю ли я эту работу?» и «во сколько мне это обойдется?» Если выпрямительный блок и задний подшипник заменить не сложно, то поломка ротора- это уже серьезно. Лучше купить новый или исправный б.у. генератор. Бывало у меня такое, что стоимость замененных деталей и работы превышала стоимость нового генератора! Вам оно надо?
Пусть ротор и подшипники у нас в порядке. Сделав вывод что у нас «полетел» блок выпрямителей, начинаем разбирать генератор. Отворачиваем четыре болта, стягивающих крышки и статор.
Затем аккуратными ударами молотком через деревянную проставку или деревянным молотком отделяем заднюю крышку со статором от передней крышки. Важно! Нельзя заднюю крышку отделять от статора. Оторвете провода!
Ротор с передней крышкой выходят из статора и задней крышки обычно легко. Внимательно осматриваем детали, очищаем их сжатым воздухом и мягкой щеткой. Состояние переднего подшипника проверяем покачиванием крышки. Допустим лишь небольшой люфт. Ротор не должен иметь задиров и царапин на наружной поверхности. Если они есть- сильно изношены подшипники или их гнезда в крышках. С таким генератором возиться не стоит!
А вот если передняя часть генератора в порядке, откладываем ее в сторону и приступаем к проверке обмоток статора.

Проверка обмоток статора

С внутренней стороны отворачиваем тонким торцовым ключом на «8» три гайки, крепящие выводы статора и аккуратненько его снимаем.
Очищаем обмотки статора и смотрим на состояние. Редко, но попадаются сгоревшие обмотки. Выглядят они так- черный цвет изоляции или полное ее отсутствие. Нету на проводах эмали, сгорела вся. Видна красноватая медная проволока. Такую обмотку нужно заменить. И опять вспоминаем про вопрос- сколько это будет стоить? Иногда нужную обмотку можно найти у друзей или соседей.
Если обмотка цела, смотрим на пайку наконечников выводов. Лопнувшую пайку нужно по новой пропаять.

Замена блока выпрямителей

Мы уже все разобрали. Осталось отвернуть гайку с плюсовой клеммы, минусовой вывод и вытащить нерабочий блок выпрямителей. Часто неисправность, а вернее, ее последствия видно невооруженным взглядом. Оплавленные и обгоревшие клеммы, лопнувший диод и т.д. Вот здесь, на фото, один диод вообще рассыпался.

У одного из диодов полностью отгорел вывод

Пытаться отремонтировать блок выпрямителей не стоит. Проще купить новый (например здесь). Если хотите поставить б/у, знайте что его нужно брать или с точно рабочего генератора, или тщательно проверить мультиметром. Эту запчасть называют «подкова», «диодный мост», а может и еще как-то. Отправляясь за запчастью, возьмите с собой сгоревший блок. Так вы не ошибетесь с выбором. А то, иногда, попадаются выпрямительные блоки у которых не совпадают отверстия, посадочные размеры, выводы.

Собираем все обратно

Купив нужную запчасть, начинаем всё собирать в обратном порядке. Перед установкой ротора хорошо бы добавить смазку в задний подшипник. Для этого осторожно поддеваем тонкой отверткой его уплотнитель и снимаем. Добавляем немного Литола (можно ШРУС-4) и ставим уплотнитель на место. Слишком много смазки пихать не нужно- вытечет.
Некоторые источники рекомендуют смазывать места контакта выводов какой-нибудь смазкой. Я не рекомендую этого делать. Смазка соберет пыль и грязь, из-за этого ухудшиться охлаждение. Но если решили мазать, то только после сборки и затяжки клеммы. Чтобы смазка не попала между контактирующими поверхностями.
Соединяя половинки генератора не допускайте перекоса. Гайки затягиваем поочередно, равномерно со всех сторон. Можно подбить крышку несильными ударами деревянного молотка. После затяжки гаек ротор должен вращаться легко и без заеданий.
Все прошло удачно, генератор собран и установлен на место. Все провода подключены правильно. Осталось поставить на место АКБ и завести двигатель. Смотрим на вольтметр- теперь зарядка в норме!

Расположение и проверка реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Выносной блок регулятора

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Расположение на генераторе

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Генератор ваз 2107 схема подключения


Схема подключения генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от  генератора.  В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372. 3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

  1. Контакт регулятора напряжения с маркировкой «В».
  2. Регулятор напряжения.
  3. Контакт с маркировкой «30».
  4. Контакт с маркировкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Монтажный блок с реле и предохранителями.
  4. Замок зажигания.
  5. Измерительный прибор для контроля напряжения (вольтметр).
  6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

comments powered by HyperComments

7vaz.ru

Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов.
2, 5. Основные выпрямительные полупроводниковые диоды.
6. Катушки обмотки статора генератора.
7. Полупроводниковый интегральный регулятор напряжения (реле зарядки).
8. Обмотка возбуждения (ротор) генератора.
9. Конденсатор, фильтрующий помехоподавительный.
10. Монтажный блок (реле и предохранителей).
11. Лампа контрольная «зарядка аккумулятора».
12. Вольтметр (указатель напряжения бортовой сети).
13. Реле зажигания (реле замка зажигания).
14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:
Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными  диодами и гаснет.

21074.ru

Принцип работы и схема подключение генератора

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом "+" генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

  1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
  2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
  3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
  4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы

На инжекторных моторах используются генераторные установки 5142.3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

  1. При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
  4. Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства "АвтоВАЗ", но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

fb.ru

Схема подключения генератора ваз 2107 инжектор. Устройство и типы генераторов на автомобилях ваз седьмой серии

Вот настали выходные, и снова конечно же время гаража.
Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:
- Не идет заряд аккумулятора при запуске двигателя.
- Заряд появляется только после прогазовки до двух - трех тыс. обор. (важно)
- После перезапуска двигателя вновь нет заряки.
- Не горит индикатор на приборной панели.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь. вот.)

И так, Напишу вам основные элементы этой чуду цепи:

1. лампочка "аккумулятора" на приборной панели. Дело в том, что ток проходит через нее и попадает на "провод возбуждения".

2. Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

3. Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.
Причина данной неисправности - перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Ну это так, основа, вот сама система, как все работает:

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:
1.Аккумуляторная батарея.
2.Генератор.
3.Монтажный блок с реле и предохранителями.
4.Замок зажигания.
5.Измерительный прибор для контроля напряжения (вольтметр).
6.Контрольная лампа зарядки аккумуляторной батареи.

И вариантов решений ОООООчень много.
вот несколько из них:

1.
"любой "+"от зажигания через копеечное реле подключай и все будет ОК.

вот такое реле.


с контакта 67 на генератор, а на контакт 15 любой "+" который появляется при включении зажигания (это важно, а то акб будет садится)"

3. Просто все разобрать и прозвонить все схему, но на это нужно не мало времени и терпения.

4. то что решил сделать я: с синий клемы контакт 1 сделать перемычку на эелтую, контакт 3 (контакт 1 точно рабочий, потому что на панели работает вольтметр)


О итогах напишу!

Одним из важнейших элементов в схеме электропитания автомобиля является генератор. На первый взгляд это довольно сложное устройство, но прочитав эту статью, разобраться в принципе его работы, будет не так уж и сложно.

Генератор, это сложное устройство, требующее к себе бережного отношения. Необходимо следить за исправностью всех элементов, связанных с его работой. Следить за натяжением приводного ремня. В случае его чрезмерной натяжки, увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Ни в коем случае не оставлять работающий генератор со снятыми клеммами аккумулятора. Это повредит электрооборудование автомобиля и выведет из строя регулятор напряжения.


Это устройство, преобразующее механическую энергию вращения вала в электрический ток, посредством электромагнитной индукции.

На автомобилях ВАЗ «седьмой» серии устанавливается генератор модели 372.3701. Он крепится к кронштейну двигателя автомобиля при помощи болта с втулками с одной стороны и на шпильку натяжной планки с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В+» по схеме генератора на ВАЗ 2107 присоединяется к аккумулятору. Клемма «D» соединена, через монтажный блок, с контрольной лампой заряда аккумуляторной батареи.

Выпрямительный блок

Преобразует переменный ток в постоянный. Установлен на задней крышке на трех винтах. Блок состоит из кремниевых диодов, изолированных от друг друга (положительный и отрицательный), и закрытых в общем корпусе.

Статор

Статор состоит из стальных пластин. Внутри уложены обмотки. Каждая из них состоит из катушек, соединенных последовательно. Один выход обмоток соединен между собой, другой – с диодами выпрямительного блока.

Регулятор напряжения

Установлен на тыльной стороне генератора и закреплен двумя винтами. Регулятор является неразборным элементом. Независимо от числа оборотов двигателя, поддерживает напряжение в электрической цепи. На работающем двигателе обмотка генератора запитывается от диодов, установленных на выпрямительном блоке. В этот момент ток через контрольную лампу не проходит и она не светится. При горящей контрольной лампе подается сигнал о неисправно

biathlonmordovia.ru

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

  • Р — розовый.
  • Ф — фиолетовый.
  • О — оранжевый.
  • ЧБ — черно-белый.
  • КБ — коричнево-белый.
  • ЧГ — черно-голубой.
  • К — коричневый.
  • Ч — черный.
  • Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94. 3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7  Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

  1. Аккумулятор 12В;
  2. генератор 94.3701;
  3. монтажный блок;
  4. замок зажигания;
  5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

  1. Отсоединить аккумуляторную батарею.
  2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
  3. Отсоединяем колодку с проводами с разъема генератора.
  4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
    подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
  5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

2shemi.ru

Генератор ваз 2107(2105) карбюратор: схема подключения и устройство

Длительная эксплуатация автомобиля неизбежно приводит к износу и поломке различных узлов. Генератор ВАЗ-2107 не является исключением. Периодическая проверка и правильный уход продлят жизнь агрегата.

Элементы бортовой сети

Генератор является важной частью электрической системы. Это основной источник напряжения транспортного средства. Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует безаварийную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

  1. Генератор.
  2. Аккумулятор.
  3. Реле-регулятор напряжения.

Электрическая схема составляет одно целое. Выход из строя проводки или короткое замыкание может привести к отказу всей системы. Не работает генератор — пропадает ток зарядки аккумулятора. Села батарея — не заведешь авто.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтаж устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, которым измеряют напряжение, сопротивление обмоток, исправность диодов.


Различают механическую и электрическую составляющие агрегата. Неважно, стоит карбюратор или система впрыска, проверка генератора выполняется по двум направлениям. Оценке подлежат следующие детали механической части:

  • корпусные элементы;
  • клиновидный ремень;
  • шкив;
  • подшипниковые узлы;
  • щеточный блок;
  • крепежные болты.

Наружный осмотр

Наружным осмотром выявляют явные повреждения. При необходимости запчасти очищают от грязи, масел и влаги. Твердые частички песка способствуют выработке подшипников и щеток. Важно знать, что попадание воды в корпус может нарушить лаковое покрытие обмоток. Пробой изоляции грозит межвитковым замыканием катушек статора. Также слой грязи может замкнуть вывод 30 на массу. Короткое замыкание выведет из строя полупроводниковые выпрямители.


Особое внимание уделяют состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстро изнашиваемым запчастям. Визуально определяют отсутствие надрезов, стертых зубчиков, растрепанных краев.

Полезно понаблюдать за работой гибкой передачи при открытом капоте. Приближение критического состояния можно услышать по звуку. Пробуксовка ремня как раз относится к таким проблемам. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ послужит сигналом к замене поврежденного ремня. В противном случае пробуксовка приведет к пропаданию зарядки аккумулятора и повреждению помпы охлаждающей жидкости. Батарея разрядится, мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжектор или карбюраторный тип) имеют одинаковый привод. Но существует одно отличие — датчик положения коленчатого вала не устанавливают на карбюратор.

Степень выработки увеличивается при неправильной регулировке натяга. Ситуацию исправляют перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой на 17 и нижним болтом на 19.

Замер проводят надавливанием на ремень. Нажим выполняют монтажной лопаткой в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное к коленчатому валу) прогнется на 10-15 мм.


Подключение приборов

Генератор подключен параллельно аккумуляторной батарее. Реле-регулятор следит за уровнем напряжения и управляет током возбуждения генератора. На рис.1 показана схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

  1. Аккумулятор.
  2. Диод «-».
  3. Дополнительный диод.
  4. Генератор.
  5. Диод «+».
  6. Статорная обмотка.
  7. Регулятор.
  8. Обмотка возбуждения.
  9. Конденсатор.
  10. Монтажный блок.
  11. Контрольная лампа заряда.
  12. Вольтметр (на ВАЗ-2105 отсутствует).
  13. Реле зажигания.
  14. Выключатель зажигания.
Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что разработано несколько электрических схем для «семерок». Они могут отличаться. Например, схема ВАЗ-2107 с инжекторной подачей топлива не подойдет для Жигулей, на которых стоит карбюратор.

Замеры напряжения проводят на неработающем и заведенном двигателе. Переключатель тестера устанавливают напротив отметки 20 В. Меряем напряжение аккумулятора перед стартом мотора. Числовое значение будет равняться 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели свидетельствуют об исправности генераторного узла и схемы зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

  • обрыв обмоток;
  • короткое замыкание на корпус;
  • пробой вентилей;
  • износ щеток;
  • отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.

korchim.ru

Схема зарядки ваз 2107, схема генератора ваз 2107

просмотров 24 554 Google+

Применение генераторов.

Схема зарядки ваз 2107 зависит от типа применяемого генератора на автомобиле. Для подзарядки аккумуляторной батареи на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем применяется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем применяется генератор типа 5142.3771 или аналогичный, так называемые генераторы повышенной энергии, с максимальным током отдачи 80 – 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с током отдачи до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполненным в одном корпусе со щётками или съёмным, крепящемся на корпусе.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих  в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении  зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

admin 02/09/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

avtolektron.ru

Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

  • статорный механизм;
  • роторное устройство;
  • корпус с крышками, в котором установлена вся конструкция;
  • выпрямительное устройство;
  • подшипниковые детали;
  • трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Ве

autocentrum.ru

схема подключения и устройство. Схема соединений системы генератора

Особенности генератора ВАЗа-2107, схема подключения в систему электроснабжения и зарядки – это то, что должен знать автомобилист. Если прекратится генерация напряжения, то машина долго не сможет работать на одном аккумуляторе. Карбюраторные двигатели с бесконтактным зажиганием при среднем уровне заряда смогут продержаться не более одного дня поездки с выключенным светом. Инжекторные проработают без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗа-2107 ничем практически не отличается от той, которая применяется на всех других автомобилях.

Проверенная годами и надежная конструкция, которая содержит минимум элементов. А это значит, что ломаться нечему. Привод генератора осуществляется от коленчатого вала двигателя при помощи гибкого ремня. Основные части электромашины:

  1. Статор – это неподвижная часть, на ней находится обмотка. Выполнена из толстого медного провода.
  2. Ротор – подвижная часть генератора, на ней находится обмотка возбуждения.
  3. Крышки из алюминия. Предназначены для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет производить корректировку напряжения на выходе генератора.
  5. Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
  7. Шкив и крыльчатка. Позволяют охлаждать корпус.

Такую конструкцию имеет не только генератор ВАЗа-2107. Схема подключения его мало чем отличается от той, которая применяется на более современных автомобилях зарубежного производства. Конструктивно различные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗа-2107 (инжектор) мало чем отличается от той, которая применяется на устаревших карбюраторных моторах. Одно отличие – конструкция более современная и способна выдать больший ток. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. А это одно из условий для работы генераторной установки. Второе условие – это движение. Другими словами, если на обмотку возбуждения будет подано напряжение, но ротор не вращается, генерация тока не произойдет. Как только начнется движение ротора, сразу же на статорной обмотке начнет появляться переменное напряжение.

Статор генератора

Статор – это неподвижная часть генераторной установки, которая при помощи кронштейнов закреплена на блоке двигателя. Обмотка находится на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один маленький нюанс – на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. При помощи такой схемы можно уменьшить пульсации тока при работе. Но и требуется несколько этапов преобразований, более сложная схема выпрямителя.

Регулятор напряжения

Схема карбюратора генератора ВАЗа-2107 с моторами старого образца состояла из регулятора напряжения выносного типа.

Отдельно в подкапотном пространстве располагалась коробка с устройством. Регуляторы могут быть следующих типов:

  1. Регулируемые – возможность переключать в режим «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемые – состоят из схемы на полупроводниковом кристалле или нескольких элементов. Тоже является бесконтактным электрическим прибором.
  3. Механический вид состоит из электромагнитных реле и сопротивления. Не применяется уже давно, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянное питание обмотки возбуждения. Ведь есть одна особенность генераторных установок: если изменить магнитное поле ротора, то напряжение на выходе устройства пропорционально видоизменится. Частота и сила тока останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства значительно ниже.

Блок диодов и конденсатор

Блок диодов в схеме зарядки аккумулятора от генератора ВАЗа-2107 состоит из шести полупроводников, смонтированных на подковообразной пластине. Она крепится на задней крышке и позволяет с ее же помощью охлаждать диоды. Полупроводники преобразуют переменное напряжение трехфазное в постоянное однополярное.

В некоторых конструкциях применяются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно останется небольшая пульсация переменного тока. А конденсатор по схеме замещения работает как проводник при протекании переменного тока и как разрыв при постоянном. Другими словами, по теореме Кирхгофа, вся переменная составляющая просто будет замкнута и не пройдет дальше.

Совместная работа генератора и аккумулятора

Соединены аккумулятор и генератор ВАЗа-2107 по схеме очень простой. От силового вывода генератора идет один толстый провод к плюсовой клемме АКБ. Минус – это корпус двигателя и кузов автомобиля. Напряжение на регулятор поступает через блок с лампой и диодом, смонтированным в приборной панели. Когда прекращается питание обмотки возбуждения, в приборке загорается лампа с изображением красного аккумулятора.

Когда мотор остановлен, вся электросеть запитана от АКБ. При запуске двигателя в работу включается генератор. Причем уровня тока достаточно, чтобы удовлетворить необходимость как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора удается поддерживать напряжение на одном уровне, независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в интервале 12-30 Вольт.

fb.ru

Схема подключения генератора ВАЗ-2107. Устройство генератора

Автомобили 26 июля 2017

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы


На инжекторных моторах используются генераторные установки 5142. 3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)


Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

  1. При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
  4. Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение


Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства "АвтоВАЗ", но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

Источник: fb.ru

monateka.com

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавлялись различные устройства, увеличивалось потребление энергии. Если в начале 80-х на автомобилях можно было встретить максимальный радиоприемник или (в очень редких случаях) кассетный магнитофон, то в настоящее время список дополняют центральные замки, сигнализация и охранная система, акустика (сабвуферы, мощные усилители).

Водителю помогают различные устройства - видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д. И все они потребляют электроэнергию, а генератор помогает подзарядить заряд, который заряжает аккумулятор до оптимального уровня.

Карбюраторные двигатели


Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийных моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный обратный ток для такой установки составляет 55 ампер. Но в последнее время широкое распространение получили автомобили с системой впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.



Инжекторные двигатели


Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Машины до 1986 года выпуска


Генератор Г-222 использовался в автомобилях. Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных - есть контрольная лампа, показывающая зарядку аккумулятора. И она работала с электромагнитным реле.


При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Это выключает питание лампы накаливания, она гаснет.Это означает, что аккумулятор заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 г. отличается от предыдущей небольшой особенностью - изменена мощность обмотки возбуждения. Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев - для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей


По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях.Различаются только тип возбуждения и наблюдение за здоровьем. В панели приборов установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

  1. При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала приходит в движение стартер и якорь генератора. За счет движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на выход «30» генератора.
  4. Клемма 30 подключена к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь мелкие особенности.

Вывод


Если для контроля предусмотрена лампа, через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему питания, они работают попарно. Но если в обмотке возбуждения произойдет обрыв, щетки стираются, лампа не погаснет, так как генератор не сможет выйти в нормальный рабочий режим и обеспечить питание всех потребителей. Схема подключения генератора ВАЗ-2107 больше не имеет особенностей.

Практически одинаково для всех автомобилей (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение статора с клемм будет невозможно, так как не будет вращающегося магнитного поля.

Что входит в сцепление ВАЗ 2107 и порядок замены

В этой статье мы рассмотрим муфту ВАЗ 2107, ее основные узлы и порядок замены на автомобиле.Также следует отметить, что этот узел конструктивно аналогичен тому, что используется на «копейках», «шестерках», иными словами, на всей классической серии заднеприводных автомобилей ВАЗ. И процедура замены, ремонта аналогична. Разницу можно наблюдать только в снятии рычага переключения передач при разборке коробки передач. А именно - в удалении элементов «борода».

Главные узлы сцепления

Двумя основными силовыми агрегатами автомобиля являются двигатель и коробка передач. Между ними расположено несколько элементов: маховик, диск, втулка, прижимной подшипник, корзина.Сцепление ВАЗ 2107 состоит именно из этих деталей. Они позволяют во время движения отсоединить первичный вал двигателя от коробки передач. Это делается с помощью гидравлического привода, расположенного снаружи.

А теперь немного о том, как все работает. Допустим, вам нужно переключить скорость. Для этого вы нажимаете педаль сцепления. При этом вилка с выжимным подшипником воздействует на лепестки корзины. В результате между поверхностью диска и корзиной образуется небольшой зазор.Следовательно, валы коробки и мотора разъединяются, начинают вращаться независимо друг от друга. Именно в этот момент можно проводить переключение передач, коробка максимально разгружена.

Привод сцепления

Можно даже провести аналогию с тормозной системой. Содержит рабочий цилиндр сцепления ВАЗ 2107 и главный. Первый устанавливается на картер сцепления и крепится к нему двумя болтами. Второй прямо напротив педали привода. От него идут два шланга - на расширительный бачок и на рабочий цилиндр.С помощью расширительного бачка поддерживается постоянный уровень жидкости. Опять же аналогия с тормозной системой.

Даже по конструкции оба цилиндра очень похожи на ГТЗ. Однако функции немного отличаются. На более современных автомобилях вместо баллонной системы используется трос. Это вызвано двумя причинами - дешевле и проще. Если сравнивать стоимость кабеля и баллона, то она более чем в два раза ниже. Поэтому обслуживание ВАЗ 2107 оказывается довольно дорогим.Цена баллона не менее 500 руб. Правда, надежность у него довольно высока.

Как снять коробку передач?

Если чувствуется, что начинает работать неправильное сцепление, появляется посторонний шум, ведет, при резком нажатии педали акселератора скорость увеличивается, но скорость не меняется, это говорит о необходимости замены. Сцепление ВАЗ 2107, как и любой другой машины, меняется только после полного снятия коробки. Для этого необходимо провести ряд мероприятий. Ремонт лучше всего производить на автомобиле, установленном на яме или подъемнике.

Первая работа проделана сверху - снята клемма с аккумулятора, демонтирован рычаг переключения скоростей, отсоединены провода массы, стартера, штанов. Стоит отметить, что необходимо приобрести новую прокладку и гайки под штаны. Далее ведутся работы снизу - карданный вал откручивается, гайки крепления подушки к корпусу откручиваются, рабочий цилиндр сцепления снимается.Отсоедините привод спидометра и разъем сигнала заднего хода. После этого необходимо будет открутить четыре болта, которыми трансмиссия крепится к блоку двигателя. Учтите, что под ящик необходимо установить подставку, чтобы она не упала в момент снятия.

Порядок замены сцепления

Сцепление ВАЗ 2107 меняется, цена комплекта которого около 2000 рублей, недолго. Большую часть времени занимает снятие и установка коробки передач.Постарайтесь не повредить корзину сцепления при снятии коробки передач. Ведь он меняется гораздо реже, чем диск и подшипник. Но в любом случае нужно будет поставить новые болты. Дело в том, что при работе над резьбой на старых слегка деформированных, возможно, что они не смогут обеспечить надежное соединение.

Как при снятии корзины, так и при ее установке необходимо вкручивать / откручивать болты по диагонали. Это обеспечит равномерную затяжку. Не забудьте поменять выжимной подшипник и внимательно осмотреть состояние вилки.Если есть дефекты, замените. Также не обделите вниманием и корону маховика. Если зубы стерты, то надо будет либо перевернуть, либо поставить новый. Установка корзины и диска должна производиться только после совмещения с помощью трубки (или сегмента первичного вала коробки передач).

Система регулировки и прокачки

После замены сцепления и узла проведите регулировку. Без этой процедуры не будет работать должным образом сцепление ВАЗ 2107.Рабочий цилиндр нужно немного отрегулировать. На штоке есть регулировочная гайка, которую нужно закручивать или откручивать для достижения максимальной эффективности. Если прокачка необходима, то заполните расширительный бачок тормозной жидкостью. Помощник выжимает педаль сцепления, и в этот момент вы включаете воздушную заслонку и выпускаете воздух из системы. Все делается так же, как и прокачка тормозов, только намного быстрее.

Заключение

Вот и все, что можно сказать о том, как производится замена.Сцепка ВАЗ 2107 после этой процедуры будет работать стабильно и без сбоев. Не забудьте после сборки поставить все заглушки на свои места. В частности, разъем для подключения реверсивного сигнала. При необходимости замените трос привода спидометра.

ВАЗ 2107

, отзывы не только положительные

Модель ВАЗ 2107, отзывы о которой всегда были благоприятными, является улучшенным аналогом всем известной ВАЗовой «пятерки». Конструктивные отличия несколько, в первую очередь, для семерки установлен более мощный двигатель марки ВАЗ 2106 вместо прежнего ВАЗ 2103.Добавленная мощность составила семь л.с. за счет увеличения диаметра цилиндров с 76 мм до 79 мм. Степень сжатия осталась прежней. Привод ГРМ представлял собой классическую двойную цепь с промежуточной звездчатой ​​передачей. Двигатель 2105, стоявший на всех «пятерках», с ременной передачей развития не получил и вскоре его упразднили. Долгое время все седаны ВАЗ оснащались двигателями 2103 и 2106. Этими проверенными двигателями оснащалась и 2104.

На тот момент у модели ВАЗ 2107 характеристики по всем параметрам были положительными, кроме силовой установки и был кардинально переработан салон.Существенно повысился уровень комфорта, расширились передние сиденья, добавилась эргономика, а спинка сиденья растянулась так, что подголовники перестали существовать и стали верхней частью спинки. К приборам добавили тахометр, спидометр поменял шкалу скорости, теперь крайняя правая цифра была 180 км / ч. Это не означало, что машина начала двигаться с такой скоростью, но эта цель не была поставлена. Из других заметных улучшений - новое переключение световых приборов, рычаги разместили под рулем. Шасси, ходовая часть и передняя подвеска остались без изменений, многорычажные на сайлентблоках с шарнирными кулаками и шарикоподшипниками. Передний дисковый тормоз с двумя тормозными колодками. Задний тормоз барабанного типа. Тормозная система двухконтурная, с разделением в главном тормозном цилиндре, подкачивающим дроссель тормозов. Значительно улучшен уровень комфорта при движении после установки вакуумного усилителя тормозов. По мере совершенствования ВАЗ 2107 отзывы изменились с крайне положительных на отрицательные. Теперь машину можно было узнать по выступающей вперед решетке радиатора.Передняя часть выглядела намного лучше, особенно когда решетка была хромированной, хотя черный пластик выглядел хорошо. Эта новая деталь экстерьера удачно сочетается с блестящими накладками заднего бампера и матовыми полосами спереди. В целом дизайн штатной модели ВАЗ оставил приятное впечатление. Что касается ходовых качеств машины, то они тоже были на хорошем уровне и машина экспортировалась во многие страны. Спрос на ВАЗ 2107, отзывы о машине в очередной раз стали положительными, в России и странах СНГ немного вырос в 2008 году, когда при сборке автомобиля стали применяться европейские стандарты по катализированному СО и впрыску топлива.Сборку также пытались разнообразить, автомобиль ВАЗ 2107, технические характеристики которого существенно выровнялись, с 2006 года предлагался в трех комплектациях: самый недорогой вариант «Норма» включал в себя обычный набор аксессуаров, двигатель объемом 1,3 литра, «Мотоцикл». «Стандартный» вариант дал автомобилю более комфортный салон и объем двигателя 1,5 литра. И, наконец, самый дорогой вариант «Люкс» с двигателем 1,6 л, высокими передними сиденьями и хромированной решеткой переда. Однако автомобиль ВАЗ 2107, отзывы о качестве которого снова оставляли желать лучшего, выпускался слишком долго, в течение тридцати лет рынок был перенасыщен и никакие нововведения не могли увеличить его продажи.Автомобиль стал средним по многим показателям и в 2012 году его производство прекратили.

установка зажигания (инструкция и схема). Как выставить зажигание на ВАЗ 2107

Эта статья расскажет, как устанавливается зажигание на ВАЗ 2107. Этот автомобиль может быть установлен как с бесконтактной, так и с контактной системой зажигания. Независимо от того, какая конструкция системы установлена ​​в автомобиле, все работы практически идентичны. Внешний вид и привод трамбовки БСЗ и контакта одинаковые, с той лишь разницей, что в первом вместо механического прерывателя используется датчик Холла.Также разница в шнуре питания, который подключается к трамблеру.

Замена тумблера

Для полной замены трамблера на автомобиль ВАЗ 2107 необходимо использовать только один инструмент - ключ на «13». Сначала отсоедините от крышки все провода, идущие к свечам зажигания. Между карбюратором и трамблером проложен шланг для нормального функционирования опережения зажигания. К распределителю зажигания идет небольшой жгут проводов. Он подключается к нему с помощью планшета. После этого откручиваем гайку, которой корпус трамблера фиксируется к блоку ДВС.

Сделайте это с помощью ключа на «13». Снимите шайбу и пластину. Слегка подтянув вверх, можно снять корпус тумблера с места. Стоимость нового трамблера для ВАЗ 2107, как и для всей классической серии, составляет примерно 800 рублей. В том случае, если вместо классического планируется установить бесконтактное зажигание ВАЗ 2107, придется потратить около двух тысяч рублей.Это средняя стоимость набора магазинов.

Для чего нужна регулировка?

Какое время зажигания знают все. Этот параметр системы необходимо время от времени корректировать на любом автомобиле, оснащенном классической системой зажигания. Это сделано для того, чтобы снизить расход бензина, увеличить ресурс ДВС, а также добиться лучших характеристик динамики и разгона автомобиля.

Вы можете разделить все процедуры на несколько этапов.Сначала корректируется угол наклона контактной группы в «закрытом» положении. Во-вторых, только после этого можно начинать работу со свинцом до зажигания. Фиксация находится в наиболее приемлемом положении. На ВАЗ 2107 зажигание еще не полное, необходимо произвести регулировки.

Настройка параметров

После выполнения всех этих действий необходимо выполнить тестовый прогон для более точного контроля и внесения корректировок. В том случае, если вдруг возникли какие-то неполадки при работе двигателя.Величину угла контактной группы в «закрытом» положении можно определить по величине зазора группы. Крайне необходимо это делать в тумблерах, которые используются в контактных и транзисторных системах зажигания. А вот бесконтактное зажигание ВАЗ 2107 в таких регулировках не нуждается.

Регулировка контактной группы

Итак, теперь подробнее о том, как правильно отрегулировать систему зажигания на шестерке. Сначала снимаем крышку с трамблера. Используя ключ с храповым механизмом, вы должны провернуть коленчатый вал до тех пор, пока не заметите, что расстояние между контактами прерывателя находится на максимальном значении. Фиксация контактной группы производится двумя маленькими болтами, для регулировки их необходимо немного ослабить. Если есть бесконтактное зажигание ВАЗ 2107, то нужно только установить угол опережения.

Лучше делать это ключом, а не отверткой. Как правило, эти болты затягиваются очень сильно, поэтому вы скорее повредите их головки. Для правильной настройки понадобится зонд толщиной 0,44 мм. Установите его между контактами и зафиксируйте положение прерывателя. Для этого затяните оба болта.С помощью этой процедуры можно добиться желаемого угла, при котором контактная группа замыкается.

Замкнутый угол

Для автомобиля ВАЗ 2107 и аналогичных моделей наиболее подходящий угол составляет 55 градусов. Погрешность не должна быть больше трех градусов. После того, как угол закрытого состояния отрегулирован, необходимо перейти к следующему шагу. Распределитель следует устанавливать таким образом, чтобы угол опережения зажигания был идеальным. Обратите внимание, что лучше всего устанавливать угол опережения на двигателях со значительным износом на четвертом цилиндре.Регулировка первого цилиндра возможна только на новых двигателях или после капитального ремонта.

Опережение зажигания

Корректировку на слух, конечно, можно делать, но это не очень правильно. Необходимо правильно выставить угол опережения зажигания ВАЗ 2107, чтобы снизить расход топлива и увеличить ресурс двигателя. Перед проведением регулировок необходимо снять шланг с вакуумного корректора. Дырку в корректоре заглушить. Прогрейте двигатель до рабочей температуры, чтобы поддерживать нормальные обороты холостого хода.Заглушите двигатель и открутите гайку крепления корпуса распределителя.

Настройка стробоскопа

Строб должен быть подключен к минусу и плюсу батареи. Емкостной датчик установлен на бронированной трубке регулируемого цилиндра. Теперь о том, как на ВАЗ 2107 устанавливается зажигание. От стробоскопа исходит излучение света. Луч должен быть направлен на шкив коленчатого вала. Чтобы правильно настроить зажигание, нужно установить корпус трамблера в такое положение, чтобы стробоскоп, луч которого параллелен метке на крышке механизма газораспределения, пропустил в момент, когда метка на шкиве напротив него коленчатый вал.

Обратите внимание, что после завершения настройки вам еще нужно проверить правильность на треке. Для достижения необходимого угла опережения зажигания потребуется повернуть весь корпус распределителя в нужном направлении. Найдя нужное положение, зафиксируйте гайкой. Аналогично устанавливается бесконтактное зажигание ВАЗ 2107, точно так же регулируется момент опережения.

Как проверить правильность настроек на ходу

Чтобы убедиться, что вся работа сделана, нужно выйти на трассу.Прогрейте машину и разгоните ее на ровной дороге до 50 км / ч. При этом необходимо включить четвертую скорость и двигаться равномерно. Резко нажмите на педаль акселератора. Должен быть короткий (около двух секунд, не более) стук, который переходит в детонацию. В этом случае автомобиль должен постепенно увеличивать скорость. На ВАЗ 2107 зажигание можно считать полным, если были выполнены все условия.

В случае, если вы не слышите детонационный стук, необходимо повернуть корпус переключателя против часовой стрелки (максимум на одно деление).И наоборот, если удары продолжаются более 2 секунд, поверните шкаф по часовой стрелке максимум на одно деление. Если на дорожных испытаниях вы убедились, что положение корпуса распределителя изменилось намного больше, чем было задано при настройке стробоскопом, то можно судить только о наличии поломки в ДВС.

Что нужно учитывать?

Конечно, такие симптомы могут быть спровоцированы неправильной смесью в карбюраторе.Перед установкой зажигания на ВАЗ 2107 нужно убедиться, что все системы работают стабильно. Также возможно, что регулятор вакуума в трамлере работает некорректно. Не исключено, что подшипники и втулки распределителя зажигания имеют очень высокий износ.

Если регулировка правильная, неисправности нет. Она обнаружена, то вы сами убедитесь, что запуск мотора и его работа будут максимально стабильными. Значительно улучшается динамика автомобиля, становится меньше расход, в несколько раз увеличивается ресурс двигателя.Поэтому правильная регулировка угла опережения зажигания позволит как можно реже ремонтировать двигатель и его системы. А схема зажигания ВАЗ 2107 простая, идентичная применяемой на всех классических моделях.

Схема подключения генератора ВАЗ-2107. Генераторное устройство

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавляли различную технику, увеличивалось потребление электроэнергии.Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список пополнился центральными замками, сигнализацией и охранной системой, акустикой (сабвуферы, мощные усилители).

Различные устройства помогают водителю - видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д. И все они потребляют электроэнергию, а генератор помогает восполнить заряд, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный ток отдачи для такой установки составляет 55 ампер. Но в последнее время широкое распространение получили автомобили с инжекторной системой впрыска.Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используйте установку с током отдачи 100 ампер и выше. Но использование таких устройств оправдано только при условии подключения к электрооборудованию многих мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и диодный блок.

Автомобили до 1986 года выпуска

Использовались в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях.Но есть особенности, среди основных - есть контрольная лампа, показывающая зарядку аккумулятора. И работало это с помощью электромагнитного реле.

При включении зажигания на замок через предохранитель приборной панели подается питание на реле электромагнитной лампы заряда аккумуляторной батареи и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит.Но как только двигатель начинает работать, генератор вырабатывает ток. А через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

При этом гаснет питание лампы накаливания, она гаснет. Это указывает на то, что аккумулятор заряжается в нормальном режиме. Только при условии, что питание лампы прекратится, обмотка возбуждения будет под напряжением и генератор сможет перейти в рабочий режим.

Автомобили 1996 года выпуска (карбюраторные двигатели)

Схема подключения генератора Г222 к ВАЗ-2107 после 1996 года выпуска отличается от предыдущего небольшой особенностью - изменена мощность обмотки возбуждения.Машины улучшены, а некоторые доработки позволяют сразу убить двух зайцев - упростят конструкцию и облегчат работу водителя.

После 1996 года вместо контрольной лампы установить вольтметр, более-менее точно показывающий уровень заряда аккумулятора. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора на инжекторных двигателях

На самом деле конструкция генераторной установки мала, чем отличается от тех, что устанавливались на карбюраторных двигателях. Единственное отличие - тип возбуждения и контроль исправности. В панели приборов установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень зарядки. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя.Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

  1. При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала начинает двигаться стартер и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) идет на выпрямительный блок, а с него на вывод «30» генератора.
  4. Выход «30» подключен к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами практически идентична, доступны лишь мелкие детали.

Вывод

Если есть лампа для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумуляторная система питания, они работают попарно.Но если в обмотке возбуждения произойдет обрыв, щетки стираются, то лампа не погаснет, так как генератор не сможет выйти в нормальный режим работы и обеспечить питание всех потребителей. Генератор ВАЗ-2107 больше не имеет.

Практически то же самое касается всех автомобилей (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение статора с выводов не получится, так как не будет вращающегося магнитного поля.

Генератор ВАЗ-2107: ukususwa, ufakelo kunye nokulungiswa

Ukuba ibhetri agcwalisiwe ngelixa injini isebenza, я-генератор iboniswe kuyilo beemoto. Abaqhubi babeye baqaphele ukuba le ndlela akuthethi ukunika ibhetri esifanelekileyo ngoxa uqhuba. Ukuba ushiya yonke nje into, lo Ibhetri ahlale phantsi kwaye kufuneka ukuba atsalele bethwele isigadla uze uye kwisikhululo nkonzo. Kodwa oku kuphetshwa ukuba wenze itshekhi ngexesha yaye, xa kuyimfuneko, ukutshintshwa izinto kwefowuni.

Ukususwa generator ibhanti sempi naxa kutshekishwa

Ngamanye amaxesha unobangela intlawulo amandla ngelixa lokuqhuba libe ingcinezelo elingonelanga ibhanti Alternator. Ngethamsanqa, le ngxaki lula isonjululwe. Ukulungiselela le njongo kuyimfuneko kuphela nsinya bhanti okanye kukho iziphene ebonakalayo (iintanda, ukuba banxibe umphezulu) endaweni ngokulula kunye obutsha. Укузе уфакэ энтша, куфунека атамбисе Альтернатор экхубекайо гайка квайе узаме укуба ибе нэнцимби ивили оканье энье в куфутшане инджини.

Укуба лангутана ни Инджини карбюраторный, Нгоко Эли usetyenziso Zethu Wayigqiba - Квайе Куноквензека Укуба Укусуса Бханти. Укуба ситхета укутшинца индлела венкункума ВАЗ-2107 (инжектор), куфунека кусуса волуво коленчатый вал сикхундла.

Emva koko wabeka ibhanti uzilungiselele. Ibeka ngaphandle kwempixano. Kwaye emva kokuba ibhanti wahlala phezu zonke шкивы ukuvelisa ngengxabano yayo. Куба оку kuyimfuneko ukuze athambise орех eqhubekayo imbasa kunye entabeni ukuhambisa wenkunkuma, ngaloo ndlela ngokulungelanisa imeko-isidanga uxinzeleko.Ekugqityweni kwemisebenzi nsinya орехи uze ugqibezele ndiphuma.

Генератор Ваз-2107: йокулунгиса

Phambi kokulungisa isixhobo ukuba kuyimfuneko ukuqonda oko bonke unobangela enye ingxaki. Kodwa ungathanda nje ngokumbonisa ukuba bambalwa kakhulu abantu bazi kangakanani na wenkunkuma kwi Vaz-2107, yaye iindleko kuba kangangoko ka 2200-2500 engange. Ngoko ke, ukuba oko sinokukwenza ukuze, akuyomfuneko ukuba isebenze ngokukhawuleza evenkileni kuthenga entsha, ngenxa yokuba kwiimeko ezininzi, isixhobo endala nga inokulungiswa.Nje zibhekisele bezifo, kunjalo, yaye izandla zakhe ukuba umsebenzi kakhulu kwenzeke.

Укусуса ифовуни, куфунека убеке имото эмхадини, суса уногада сохусело инджини, узе ухулуле орех, аквизибиели, суса умбинко куне вокупхела нгокайо. Ngokuqinisekisa, сайдинг и омметр. Плюс омметр liqhagamshelene терминал "30" yomvelisi, kwaye ezingakhiyo - генератор ngqo izindlu. Ukuba ixabiso ukubonisa "0", i-phantsi ngasekhohlo ilight okanye wavala jiko.

Ukuze ufumanise uhlobo diode akaphumeleli oko, khangela ohmmeter kuqala ezihle, ke ezimbi.Эмва коко, unako endaweni kubo. Ха энгехо укумелана тьяла куфунека кулухлу 4,3-4,8 Ом. Кисть Amaxesha amaninzi ityala umnini, leyo iibhrashi kwindawo cala akuthethi ezivelileyo nge-5 мм.

Советы ezimbalwa abaqhubi beemoto

Ukuba ngexesha drive umvelisi Vaz-2107 njengoko mpempe, imeko ibhanti ezilandelayo amalungiselelo. Это igcwele slip kunye nesigxina engonelanga. Кодва imimoya ngokugqithiseleyo kunokubangela ukusilela ibhanti, nto leyo nayo elungileyo.

Ukuba ngexesha isixhobo uvavanyo ufumana amadlala enye ode, выпрямитель Apho kufuneka endaweni iyunithi.статор ezineziphene оканые плоскости kuxhomekeke kwakhona замена ngoko nangoko.

Ukuba zombini ama ezilungileyo nezingalunganga ke Kulungile, kodwa wenkunkuma alusebenzi, sicebisa ukuba ukhangela kwi kwisekethe jiko. Ukuze oku kufuneka ezifakelwe ohmmeter yezindlu kunye ring ivili. Укуба фезу кобусо иксабисо юнит куфуцхане ноль, бухлала-замкнутый.

Kwakhona ngexesha ukubhola inqweneleka ukucoca generator ВАЗ-2107 ukusuka eluthulini kunye nokungcola. Oku kungenziwa ngomoya.Иинксаленые металлические куфунека ньяло смазывают унгаквази сепарафини. Кухетва иибхеринги смазаны.

Umvelisi индукционный двигатель ngesandla. Indlela ukuguqula motor olungenangqamaniso le generator

Йенза Умвелиси и инджини олунгенангкаманисо izandla zakho ilula, kodwa ke kuya kufuneka ukuba azame ndizichithe imali yokuthenga amacandelo. Kodwa ke umsebenzi kufuneka ukwazi ezinye ubuqili. Nangakumbi, imigaqo yokusebenza yoqheliso motor AC sihlolisise izinto ezisisiseko ekwakhiweni kwayo.Abalulekileyo генератор umisela - intshukumo lo mhlaba otsalayo. Это ukwamkhulu yi njengokujikeleza арматура esebenzisa ingini yokuvutha kwangaphakathi okanye kwephiko lomoya. Unako ukusebenzisa amanye amajelo enkxaso - amandla namanzi, umphunga njalo njalo.

Uyilo motor emgudu munye

Ukuze sikwazi ukubona izinto nje ezimbalwa:

  1. Le stator kwenyukwa.
  2. Langaphandle kwaye umva kunye iibheringi imvelaphi inyuselwa khona.
  3. Самолет куние петля elivaliweyo.
  4. Qhagamshelana ngokuba umbane.

Ukuba ucinga ngayo, kusenokubonakala ngathi ukuba kulula kakhulu ukuba lokutshintsha ingini wenkunkuma, ifoto apho ukwazi ukujonga ngokweenkcukacha. Kodwa ukuba ujonga ngokusondeleyo ngakumbi, ukuba kuvela ukuba yonke into njengoko nje, imigibe nokutyeba.

Le stator siqulathe ezininzi iipleyiti zesinyithi, licinezelwe omnye komnye ngqongqo kakhulu. Kwakhona, liphathwa ivanishi, kwezinye iziyilo, ukuze libanike ngamandla, onke amacwecwe ofunwa omnye komnye.Ucingo ngenxeba phezu stator, ihambelana kwi engundoqo kunye zigqunyiwe kuyo ngokusebenzisa ifaka ikhadibhodi. I-CAPS ibekwe iibheringi, ngoncedo lwabo uvelisa kuphela plane ebonakalayo lula, kodwa egxile yayo.

Umgaqo kusebenza kuwo i-injini

Umongo yonke inkqubo kukuba lo mhlaba otsalayo luqokelelane ehlabathini stator jiko. Linamandla ngokwaneleyo, kodwa luswele yingxam engundoqo - intshukumo. Полевой эмиль, энгасукуми, ндженгоко имэко эфамбили вэнкункума умисела - оку удзикелезо, кухо утшинтшо, квикала везинтлу ясендле.Квимеко йе-инджини йонке кахулу илула - кухо ивили нто эйензиве нгенцимби. Нгапхакати, умзали эйека эзимбалва интамбо обухулу кахулу. Ашукуме нгабо онке энгати закорочено, эзихамбеланайо.

Ijika elula umgaqo sombane. Kwi loop evaliweyo uyacengeka amandla electromotive, leyo kukwenze wathi ezingqonge, чередующийся zibuthe. Кубонакала укуба нгоку йонке в укузе укубониса интшукумо. Phantsi yempembelelo imikhosi kwenzeka imoto plane yombane. Olu hlobo bomashini uneempawu elungileyo, yaye isakhiwo ilula kwaye ithembekile, akukho nto kufuneka ziye.Ngenxa yesi sizathu, Моторы индукционные ezisetyenziswa kakhulu kushishino. Ngaphezu kwama-95% azo zonke iinjini kwi mveliso - это emgudu munye. Генератор укувелиса изандла забо, исифалука Акухо нзима кахулу, сингаба пхамби йолвази энчинчи.

Иксхума kwinethiwekhi ezi-

Le ngxaki wenyaniso Uxhulumaniso injini yombane, enye ontlantlu-ntathu. Umgaqo yomvelisi yahlukile kancinci, kodwa ukuqonda kufuneka ukuba siqwalasele inkqubo injini. Kuyimfuneko ukuba ukusebenzisa amandla, nto leyo eya kwenza isigaba shift kwicala elifanelekileyo.Ngaphezu koko, kukho iinkqubo ezisetyenziswayo практика. Xa ekondensa omnye isetyenziswa kuphela xa eqala, kunye nezinye ngexesha lokusebenza. Ukhanyise umthamo yokuqalisa ixesha elifutshane ixesha ukuphumeza isantya efunekayo. Ngokuqhagamshelana ngayo ngokusebenzisa iswitshi eyayingqalene enye engathi enxulumene Delta.

Эзо ухето локхагамшело, кухо энье этиле эбалулекилейо - экухлени кумандла инджини йомбане. Унгафумана кудэ куё кусё кума-50 укубуя эхулвини. Ngoko ke, xa amandla lwemoto 1.5 кВт, kwimeko umbane ezi-kuthungelwano, ungafumana isiqingatha kuphela - 0,75 кВт. Oku kubeka phezulu ethile ukukhathazeka, njengoko kufuneka ukuba usebenzise iinjini ezinamandla ngakumbi.

Нджани укуба омные изигаба эзитатху

Куба ukusetyenziswa lula iinjini zombane yoqheliso kufuneka ngamandla izigaba ezithathu. Kodwa ekhayeni lakhe ку tirhisa yenethiwekhi efana asinguye wonke nako kunzima kuthathelwa ingqalelo umbane. Нгоко ке куфунека упхуме, ндженгоко кувела. Инвертор Indlela elula ukufaka.Kodwa yayo liphezulu, asinguye wonke umntu akwazi ukwaba loo mali ngenxa igaraji zabo okanye kumasifundisane. Ngoko kuyimfuneko ukuba usebenzise indlela kusondele. Kuza kufuneka i-injini olungenangqamaniso, конденсатор kunye auto. Le yokugqibela ingasetyenziswa njengento isixhobo ngcono eyenziwe yinjini engundoqo. Unga nokuba wenze umzobo yomvelisi, ukuze kwenziwe lula umsebenzi ibandla.

Кулинделеке укуба умоя малунга 400 аматуба проволоки. ububanzi balo 6 macala onke. мм. Yokuchaneka kufuneka ukuba enze kwiimpompo ezilishumi ukwenza kwisigaba hlengiso.Mhlawumbi uthi ukuba Umvelisi мотор индукции, ezenziwe ngezandla zakhe. Купхела Овона мсебензи вайо - оку йэнгуку, сдвиг квизигаба. Катушка Enye liqhagamshelene kwisigaba phakathi kwezinye ezimbini watshintshela конденсатор. Ikhoyili yesibini edityaniswe kwi zero, kwaye elesithathu liqhagamshelene efanayo, kuphela auto-sombane. И-авареджи эсифелвени - оку нканаба мои, абанье абабини - умзи эсифелвени.

Yintoni baqwalasele ukuguqulwa ibe le генератор

Ukuze wenze umoya Umvelisi (olungenangqamaniso!) Двигатель, kuya kufuneka ukuba aqwalasele phawu enye enkulu.Эзизези - ukwenza mhlaba otsalayo oluya kwenza isindululo. Oku kungenziwa ngeendlela ezimbini. Lokuqala - я ufakelo umazibuthe asisigxina ivili. Оквесибини - йенца инцими дзико квилевели. Zombini ezi ndlela ziluncedo zabo nezingalunganga.

Sombulula imfuneko phambi kokuba baqalise umsebenzi, le generator yangoku uhlobo oyifunayo. Ukuba ufuna njalo, kuza kufuneka asebenzise ilight ukuze ukulungisa. Оку куя кувумела индлу энчинане фанце насифхи на исихобо нендлу укуханья, аникве амандла.umbane amandla Self-ezenziwe kugxothwa nkqu nomoya. Kuyimfuneko kuphela ukuba ukubala jiko, kangangokuba ombane yemveliso iye ngaphaya. Нангона Ukuzinziswa kungenziwa ngokusebenzisa ulawulo ezisetyenziswa kubunjineli ngomatshini.

iimagnethi asisigxina okanye endle jiko?

Njengoko kuchaziwe ngaphambili, sinako ukwenza возбуждение, jiko okanye iimagnethi abasisigxina ukubamba ufakelo. Engxakini indlela yokugqibela - iindleko eziphezulu umazibuthe. Омнье тхабатха - йимфунеко укусэбензиса ибандла браш укуника амандла.Kufuneka ukukhathalelwa kunye nokutshintshwa kwangexesha. Isizathu - umphezulu zochuku ngokuthe ngcembe utya grafayithi brush. Nawuphi Alternator ngomatshini, umyalelo apho ngokuyimfuneko encamatheleyo, unalo ethile enjalo.

Ukwenza le lale endle, я арматура kwanele ukutshintsha kuyilo. Kufuneka ube sisinyithi, kufuneka ukuba azisongele ucingo kwi usambathisa ivanishi. Kwakhona kufuneka kwelinye ekupheleni plane ukuseka abafowunelwa, okusetyenziselwa ukutya. Кодва ке плюс kukuba kunokwenzeka ukuba izinzise ombane kwi imveliso generator.I ilula bekuya kuba ukwenza kwiindawo zokubeka-ankile ufakelo iimagnethi neodymium. Заха инцими онамандла кунене, око кванеле укуджикелезиса ombane enkulu kunye ngoku.

Zingaphi zigaba kufuneka ukuphuma?

Indlela elula, Kakade ke, yenza wenkunkuma, ifoto leyo ebonisa ukuba imveliso kufuneka ibe linqanaba nje omnye. Кодва кухо улов - хайи зонке уйило икувумела око. Умвелиси ekhaya le yoqheliso lwemoto yolu hlobo enokwenziwa ukuba bonke око kwayijikeleza nikhokelwa kwaye ezihambelanayo.Abaninzi imodeli Motors ezi izikhonkwane ezintathu kuphela, abanye sele idityaniswe ngaphakathi, ngoko ukuphumeza iingcamango kufuneka ibattery kuyo ngokupheleleyo kwaye bazise wire eziyimfunhand.

Emva koko sinxulumene series imveliso однофазный ombane zingafumaneka. Kodwa ukuba ufuna i-kwesigaba sesithathu, umntu enze nantoni na, le Ukuphuculwa engathi efunekayo. Kodwa cinga iimpawu kusafuneka. Kuyimfuneko ukuba Umvelisi мотор индукции, ezenziwe ngezandla zakhe, waba uqhagamshelo wye yayo.Apha wahlukile kancinane ukusuka kulowo xa umatshini isebenza njengomthombo kwezithuthi. Namandla olusebenzayo kunokwenzeka kuphela xa wye.

Indlela ukuqhuba ukulungisa ngoku?

Kodwa ukuba kukho imfuneko yokuba bafumane DC, kufuneka ukwazi kuyilo wesekethe. Kufuneka ibe 12 okanye 24 amandla Volt? Акухо нто лула, электроники izithuthi ukunceda. Kodwa kuphela xa катушка возбуждения lisetyenziswa магнитный intsimi генератор. Xa usebenzisa iimagnethi esisigxina inkqubo uzinziso intsonkothile.

выпрямитель lobeko kukhethiwe kusekelwe izigaba ezininzi njani imveliso generator. Ukuba omnye, ngoko ke wesekethe ibhulorho kwanele, ukuba ikhona, lowo diode (волновой выпрямитель isiqingatha). Ukuba imveliso ontlantlu-ntathu, kuya kufuneka kwi semiconductors ezintandathu ukulungisa. Квахона, iziqwenga ezintathu (энье исигаба нгасинье) - укузэ изихуселе омбане умва.

Indlela enye kwisigaba yamathathu

Esi senzo akuyomfuneko ukuba uchithe, kuba nje ezingenamsebenzi.Укуба вэнкункума овелиса квисигаба эзинтатху-AC ombane укузе амнике абатенги (ТВ, и исибане йале игкенгезелайо, ифриджи, ньяло ньяло.), Куйимфунеко укуба усебензисе квимвелисо энье. Okwesibini - olu eqhelekileyo, ingongoma athe ngokubhijela xhulumaniso. Njengoko kuchaziwe ngaphambili, kufuneka ukudibanisa kubo wye.

Ngenxa yoko, ukuba sele ukwazi ukuqhagamshela abasebenzisi ukuya kwenye izigaba. Умбузо кукуба нокуба иявакала, укуба бензе ньяло есисисо? Укуба уфуна укуника ихая укуханья кахулу, акухо абатенги андифуни укуба изакубанодибанисо, кусенгкиквени укуба усебензисе элисезанци-амандла изибане светодиод.Бая кудла имали энчинчи умбане, нгоко умвелиси нгоку, нто лейо овелиса иситали 12 в, иквази укубонелела купхела укуханья индлу. Uyakwazi ukwenza okanye izixhobo ngaphandle kobunzima, nto leyo efunekayo xa kanye le akhululeke.

проволока liwe imithetho

Ньяло бадинга олу лвази, уквензела укуба кубе лула укуйила, усебензиса статора дзико, эфуманекайо какаде. Kodwa asisoloko ukwanelisa iimeko ukuba nazo. Умзекело, ukuba uyile ngumoya wenkunkuma (индукция) инджини, akunakwenzeka ukuba afumane ubuncinane benani Revolutions le ivili.Ngenxa yoko, le ombane output kuya kuba phantsi kwaye azonelanga ukuba ukusebenza zasendlini. Ngoko ke kukho imfuneko yokuba utshintsho ezincinane.

Oyinkampani iingcingo ufuna ucingo ziyatyeba ukufumana imveliso ephakamileyo yangoku. Ukuze wenze oku, balahle wire endala. Oyinkampani yenziwa ngomva, phezu isakhelo kwikhadibhodi. Xa kuliwa, kufuneka ukuba abeke ngomaleko lacquer, oko ngokugqithiseleyo buzane ucingo. Nje musa ukulibala phambi ukusebenzisa ifowuni ukuba yome kakuhle.Ukuza kuthi ga ngoku, le eewathi isibane 25 okanye 40 Вт, wazibeka embindini stator kwaye ushiye iintsuku 1-2. Муса укусия бодва купхела.

ukuzimisela yolwazi inani elifunekayo amagophe

Ukuze ubone ukuba zingaphi oluzijikela ufuna ukusebenza okuqhelekileyo wenkunkuma, kufuneka asebenzise iintlobo ifomula. Kodwa kufuneka wazi candelo undoqo, le material yenziwe kuzo. Кодва амаксеша куба нзима укуфуманиса. Ngoko kuyimfuneko ukwenza imifuniselo. Kuxhomekeka ukuba omnye okanye ezintathu zigaba kufuneka utshintshe indlela yokuziphatha nokuhlola.Umvelisi ekhaya le motor индукции ukuze ziveliswe ngeendlela ezahlukahlukeneyo.

Ukuba uceba ukwenza imveliso kwisigaba esinye, ngoko isenokuwagquma ngokulinganayo ijikeleza engundoqo 10-20 аматуба провода. Qokelela isakhiwo lonke yaye ezifakelwe привода, eza kusetyenziswa kwixesha elizayo. Читани ombane ilinganiswa imveliso, umsantsa yi inani amathuba в nxeba. Kwaye ufumana ombane ukusuka ithuba elilodwa. Ukubala ubude jiko, kufuneka ukuba ufake isicelo ukubala elula - ombane (efunekayo) lahlulwe ngenani ifunyenwe.Аналогично есибала куние генератора.

iziphumo

Йенза Умвелиси и инджини олунгенангкаманисо izandla zakho kulula. Eyona nto ibalulekileyo - ukuba isigqibo drive ukusebenzisa esi sicwangciso. Укуба инджини ipetroli rhoqo, ngoko akukho ngxaki. kuphakama ubunzima Great kwimeko njengoko drive ofuna ukusebenzisa iphiko. Исизату - исантйа инджини, квакунье омбане йемвелисо ишомекеке нгко кви нгамандла умоя несантйа йайо. Ngoko ke, ezi umbane kufuneka ibalwe ngendlela yokuba nkqu ngesantya ubuncinane belwenziwe amandla ombane.Кодва imveliso inqweneleka ukuba ungabi ngaphezu вольт-12. Бекуя куба исисомбулуло.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
