схемы подключения и особенности применения (150 фото и видео)
Современную жизнь невозможно представить без электрических приборов, которые делают ее намного проще, удобнее и продуктивнее. Для того чтобы техника работала на протяжении долгого времени, и при этом оставалась исправной, производитель должен задуматься о защите ее электрических цепей. О том, что такое плавкие предохранители, в чем их основная задача, и где они используются, мы далее и поговорим.
Краткое содержимое статьи:
Принцип работы
Если вам лично не приходилось заниматься ремонтом какой-либо техники, или же ее простым разбором, то только фото плавкого предохранителя помогут вам понять, что из себя представляет эта важная деталь любого серьезного прибора.
Как можно уже было понять по названию детали, ее основное предназначение заключается в предотвращении ущерба, который может нанести микросхемам и цепи в целом перенапряжение в электрической сети.
Все потому, что намного проще поменять одну маленькую деталь, которая идет в начале всей цепи на микросхеме, чем заниматься починкой или даже заменой более важных деталей.
Название такой предохранитель получил из-за материала, который используется внутри него, а именно из-за его низкой температуры плавления.
Результатом такого выбора проводника стало то, что во время возникновения опасности для внутренностей прибора из-за перенапряжения, скачок сначала поступает в предохранитель, где излишнее напряжение поднимает температуру проводника, в следствии чего он плавиться, а, следовательно, цепь размыкается, в то время, как все важные детали остаются в целости и сохранности.
Такую реакцию могут вызвать несколько ситуаций, среди которых банальное короткое замыкание, кратковременные скачки в электрической сети, или же полноценное перенапряжение, которое может быть вызвано неисправностью трансформаторной подстанции, например.
Защита от пожаров
Наличие плавкого предохранителя на схеме не только защищает конкретный прибор, но и помогает избежать лишних источников возгорания. Все потому, что проводник, который плавиться при перенапряжении, находится внутри корпуса предохранителя, а потому весь процесс плавления проходит именно там, а потому все вокруг в безопасности.
Есть и другой вариант. Как вы могли догадаться – не все производители техники являются добросовестными. Проявляется это в разных местах, в том числе и в месте, которое должно защищать прибор от перепадов напряжения.
Только некоторые компании, или же небольшие мастерские, вместо того, чтоб поставить нормальный плавкий предохранитель, вставляют на его место простой кусок проволоки, который в народе называется жучком. Суть его работы в общем-то та же – плавиться при перенапряжении, чтоб разомкнуть цепь.
Только вот расплавленный проводник нигде не останавливается, и оказывается либо на корпусе, либо на микросхемах и проводах внутри прибора. В первую очередь это опасно потому, что может стать причиной пожара.
Если же возгорание не произойдет, но все же проводник расплавиться на важную деталь внутри, то все равно ущерб может быть нанесен, на что покупатель тоже явно не соглашается.
Устройство
Несмотря на то, что маркировка плавких предохранителей может отличаться, а, следовательно, и пределы перенапряжения в которых их стоит использовать, общее устройство детали остается тем же.
Как мы уже разобрали выше, самой важной его частью является как раз проводник, который плавиться в определенных условиях. Крепится он внутри корпуса, который предназначен для более удобной фиксации детали внутри прибора и для концентрации расплавленного проводника, в случае перенапряжения.
Плюсы и минусы
С тем, как работает плавкий предохранитель мы уже разобрались, потому стоит рассмотреть их преимущества и недостатки.
Главным преимуществом можно считать их низкую цену. Зная это, особенно удивительно, как некоторые недобросовестные производители экономят на этой детали, понимая, к чему может привести такое решение.
Несмотря на это есть и определенные недостатки. Не зависимо от типа плавкого предохранителя, время его срабатывания будет всегда выше, чем у автоматического аналога.
Если в ситуации, где приборы работаю не в высоковольтной сети, да и вероятность перебоев крайне мала, наличие плавкого предохранителя в приборе является приятной страховкой, то при противоположном раскладе это может стать критичным.
Если в качестве защиты прибора в высоковольтной сети использовать как раз такой предохранитель, можно столкнуться с ситуацией, где он попросту не успел расплавиться до того, как скачок добрался до важных составляющих прибора.
Кроме того, такая деталь не просто так является дешевой, ведь по сути то она – одноразовая. Как только предохранитель перегорел, прибор нуждается в обслуживании мастера, который поменяет непригодную для работы часть.
В то же время автоматические предохранители могут работать долгое время, ведь они просто размыкают цепь в определенных ситуациях, при этом не теряя свою работоспособность.

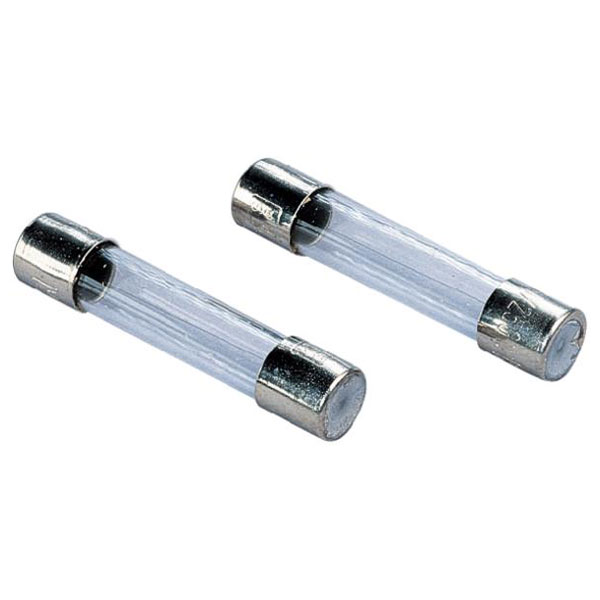

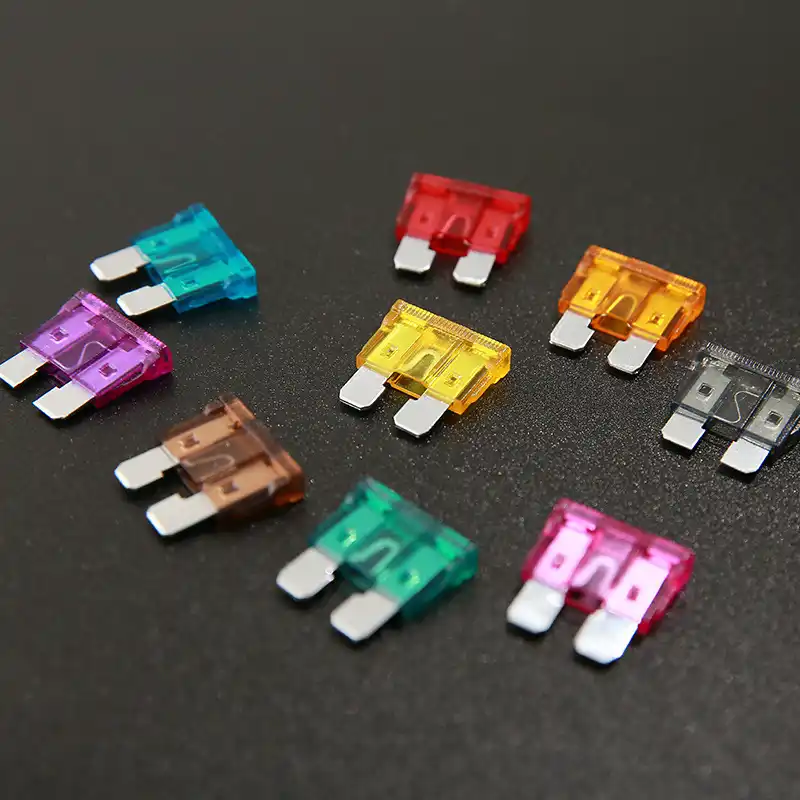

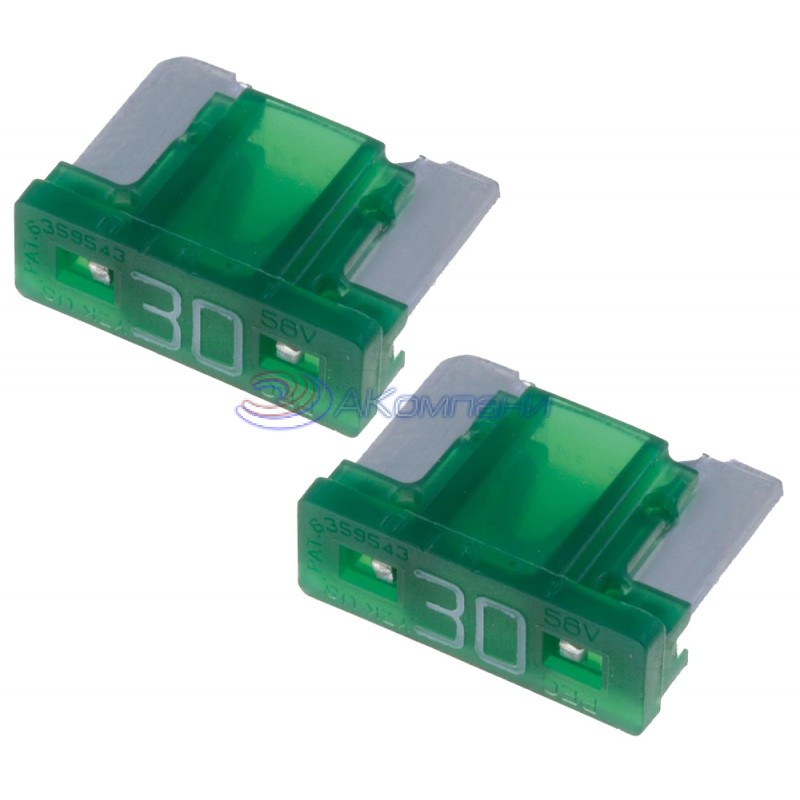

Фото плавких предохранителей
Вам понравилась статья? Поделитесь 😉
Плавкие предохранители: описание, назначение, типы
Админ.
Плавкие предохранители – два основных типа
В теории и практике плавкие предохранители разделяются на два основных типа. Такое деление происходит по величине напряжения рабочей сети, для которой предназначен предохранитель. Разделяют низковольтные и плавкие высоковольтные предохранители.
Низковольтные предохранители рассчитаны на напряжение до 1000 Вольт. Маркируются плавкие низковольтные предохранители, как ПН или ПР.
Предохранители ПН это низковольтные предохранители с мелкозернистым наполнителем вокруг плавкой медной вставки. Рассчитаны предохранители ПН до тока 630 Ампер.
Предохранители ПР рассчитаны на токи 15-60 ампер. Они проще предохранителей ПН, но все равно гасят электрическую дугу при коротком замыкании.
Применение предохранителей ПН и ПР
Предохранители ПН и ПР предназначены для защиты кабельных и воздушных линий электропередач и защиты электрических машин.
Устанавливаются предохранители во вводных, вводно-распределительных щитах, в различных сборках. С помощью предохранителей защищаются силовые трансформаторы со стороны высокого напряжения.
В быту вы сталкивались с плавкими предохранителями этого типа, если делали электрику своими руками в доме или на даче. В зависимости от мощности потребления, на вводе электропитания в дом, ставится вводной щит с плавкими предохранителями. Уже после вводного щита, устанавливается распределительный щит для разделения электропроводки на группы и защитой групп розеток и групп освещения автоматами защиты.
Плавкие предохранители: устройство
Основой предохранителя является так называемая плавкая вставка. Именно она перегорает при перегрузке или коротком замыкании. Для погашения дуги, образующейся при перегорании вставки, вставку окружают дугогасящим приспособлением. В предохранители ПН это камера с мелкозернистым кварцевым песком. В предохранители ПР это фибровый трубчатый патрон.
Плавкие предохранители пробочного типа
Отдельно хочется остановиться на предохранителях пробочного типа.
Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя.
После аварии, кнопка взводит предохранитель в рабочее положение.
Подключение плавкого пробочного предохранителя
В подключении пробочного предохранителя своими руками нет ничего сложного. У предохранителя две клеммы. На вводную клемму подключается фазный провод питания, на вторую фазный провод подающий питание в квартиру или дом.
Важно! Особенностью подключения пробочного предохранителя, является следующее. Если вы вывинтите пробку предохранителя, на рубашке патрона не должно быть напряжения.
Плавкие предохранители и их номиналы
Номиналы плавких предохранителей выбираются по наименьшим расчетным токам электросети или отдельных электрических цепей.
Если вы меняете предохранители на автоматические выключатели (АВ), то номинал АВ должен быть на шаг больше номинала предохранителя. Например, смотрите фото:
Примечания
Все плавкие предохранители, должны быть подписаны с указанием их номиналов и назначения.
©Ehto.ru
Еще статьи
Защита электрикивводный автомат, вставка плавкая выбор, защита проводки, низковольтное оборудование щитовое, номинал автомата защиты, предохранитель плавкий силовой, предохранитель с плавкой вставкой, щит электрический в квартире домеИнструменты FUSE и чехлы для фотографий водопада
