Работа стеклоподъемников ВАЗ 2110 2111 2112 без включения замка зажигания

Просмотров: 35210

 При выключенном зажигании в автомобилях ваз 2110 2111 2112 штатная проводка не обеспечивает манипуляции опускания и поднимания стекол без включения замка зажигания. Каждый раз при открывании и закрытии стекла необходимо поворачивать ключ замка зажигания и после определенной процедуры со стеклами соответственно возвращать ключ в исходное состояние.
 Данная процедура неудобна в следствии значительной последовательности операций. Для независомого управления стеклоподъемниками в автомобилях ВАЗ 2110-11-12 предлагаем Вам ознакомится со следующей инструкцией по доработке электросхемы.

Для того что бы нам определиться с тем, что будет обеспечивать альтернативное питание стеклоподъемников. Изучим штатную принципиальную электрическую схему работы стеклоподъемников (рис 1).

Из нее видно что питание обеспечивается только после включения замка зажигания и срабатывания дополнительного реле К6 (на данной схеме не укзано)  и реле стеклоподъемников (позиция 11) которые через свои контакты и предохранитель F5 (30А) питают стеклоподъемники.

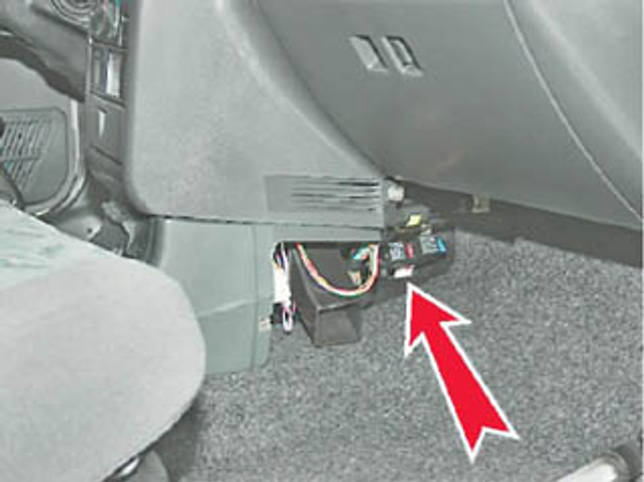

Питание стеклоподъемников обеспечим через цепь прикуривателя. Для этого лучше всего демонтировать нижнюю пластиковую левую панель у пола в ногах пассажира и в разьем контакта прикуривателя присоеденить провод. Присоединение произвести с проводом красно синего цвета — это «+» контакт.  (соединение с данным проводом на схеме показано проводом черного цвета)

Далее данный провод протянув в пластиковом коробе между пердних сидений подвести к колодкам кнопок стеклоподъемников и соеденить с бело черным проводом. (общий + для всех 4 стеклоподъемников) При этом  из монтажного блока удалить предохранитель F5 для ограничения тока через него на остальные системы энергопотребления. То есть не допустить алтернативное питание потребителей бортовой сети, также как и стеклоподъемников через питание прикуривателя. При этом предохранитель прикуривателя следует заменить с 15 А на 30 А, так как номинал для предохранителя  стеклоподъемников выше чем у прикуривателя.

Некоторые заблуждения. Перемычка в колодке реле стеклоподъемников ничего не даст для их независимой работы. Так как до данного реле еще стоит дополнительное реле К6 которое ограничивает питание на реле стеклоподъемников. А вот перемычку в реле К6 для подачи напряжения на реле стеклоподъемников ставить запрещается, так как оно питает не только стеклоподъемники но и другие системы.

После данной доработки стеклоподъемники будут работать непосредственно от аккумуляторной батареи автомобиля и для их активации не потребуется включать зажигание автомобиля.

Еще один вариант работы стеклоподъемников при выключенном питании и даже более простой, чем все что было описано выше. Вытащить реле 11 и замкнуть контакты в монтажном блоке, между выводами 30 и 87. В этом случае предохранитель F5 остается в монтажном блоке. При этом питание будет постоянно подводится к двигателям стеклоподъемников. Подключение от прикуривателя в этом случае не требуется.

• Назад
• Вперёд

Что делать, если перестал работать стеклоподъемник на ВАЗ-2110

Электрические стеклоподъемники относительно недавно устанавливаются на автомобили отечественного производства. Эти механизмы полностью соответствуют современным тенденциям в отрасли, однако не отличаются высокой надежностью. Очень часто приходится слышать жалобы на то, что не работает правый стеклоподъемник ВАЗ-2110, плохо реагирует на команды устройство с водительской стороны либо одновременно отключаются оба устройства. Как найти причину поломки и устранить ее, не обращаясь в автосервис? На этот вопрос мы попробуем отыскать ответы в данной статье.

Почему перестал работать стеклоподъемник

Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

• выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
• разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
• короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
• неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
• перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Читайте также: Почему не горят фонари заднего вида на ВАЗ-2110 и что делать

Как устранить любые поломки стеклоподъемника

Как мы уже выяснили, основные проблемы с корректной работой стеклоподъемника могут создавать такие его компоненты, как предохранитель F5, обеспечивающий защиту электрической начинки от короткого замыкания, реле, кнопка включения-выключения и мотор-редуктор.

Кроме того, возможны разнообразные мелкие неприятности, связанные с обрывом проводов или исчезновением контакта на тех участках цепи, где он необходим.

Устранение всех подобных неисправностей даже для новичка покажется относительно легким делом. Практически все перечисленные выше детали не подлежат ремонту. Поэтому если одна из них вышла из строя, ее требуется заменять на новую. Сделать это несложно, однако придется разбирать весь механизм. Выполняется демонтаж в несколько основных этапов:

• для начала потребуется обесточить аккумулятор, чтобы исключить замыкание;
• выкручиваем саморезы и поднимаем фиксирующие защелки, чтобы разобрать карман двери;
• осуществляем демонтаж ручки стеклоподъемника вместе с фиксатором, удерживающем ее;
• снимаем обивку двери, добираясь тем самым до механизма стеклоподъемника.

После этого уже можно осуществлять диагностику отдельных деталей и замену тех из них, которые не справляются со своими функциями. По этой схеме можно добираться как до передних, так и до задних стеклоподъемников на автомобиле ВАЗ-2110.

Читайте также: Снятие радиатора охлаждения на ВАЗ-2110

Все описанные выше операции лучше выполнять при наличии опыта, а также специальных инструментов, помогающих исключить повреждение отдельных деталей или обивки двери. В противном случае имеет смысл обратиться в специализированный автосервис. Это потребует некоторых расходов, однако вы будете уверены в безупречной работе стеклоподъемников после профессионального ремонта.





Как вам статья?

У каждого стеклоподъемника свой предохранитель?

27 ноября 2022 г. 1 августа 2022 г. by Saad Kamran

Современные автомобили теперь оснащены электрическими стеклоподъемниками для удобства вождения. Они позволяют людям получать доступ к окнам намного проще и лучше. Иногда механические или электрические проблемы могут привести к остановке мотора стеклоподъемника.

Вы когда-нибудь сталкивались с тем, что в вашем автомобиле не работают электрические стеклоподъемники? Давайте углубимся в эту тему и узнаем, есть ли у каждого стеклоподъемника свой предохранитель или проблема в проводке, переключателях или двигателе стеклоподъемника.

Прочтите эту статью, чтобы узнать о наиболее очевидных причинах этой проблемы!

Есть ли на стекле автомобиля предохранитель?

Нет. Все электрические стеклоподъемники в автомобиле соединены с одним предохранителем и автоматическим выключателем. Поэтому каждое стекло в автомобиле не питается от отдельного предохранителя или реле.

Механизм привода окна прост и похож на механизм, обычно используемый в садовых окнах с ручным приводом. В то время как стеклоподъемники являются сильноточными устройствами, размер предохранителя достаточен, чтобы обеспечить ток для одновременного открытия всех четырех окон.

Провода предохранителей протянуты со стороны водителя на сторону пассажира и обратно. Если затронута одна сторона окна, автоматически будет затронута и другая сторона. Рядом с петлей натянут пучок проводов, который идет к каждому окну. Эти провода качаются взад-вперед каждый раз, когда вы открываете дверь. Есть вероятность, что провода со стороны водителя чаще рвутся из-за более частого использования.

В современных автомобилях каждый электродвигатель стеклоподъемника имеет отдельный предохранитель. Таким образом, если одна сторона поражена, другая остается в стороне. Большинство современных моделей автомобилей имеют блок предохранителей с каждой стороны кнопки питания и раздвижных дверей. Если предохранитель сломан или расплавился, вы должны заменить его отдельно.

Где находится предохранитель стеклоподъемника?

Блок предохранителей находится рядом с аккумулятором. Чтобы открыть блок предохранителей, нажмите на два прилагаемых зажима. Предположим, что ни один из ваших стеклоподъемников не работает, будь то со стороны пассажира или со стороны водителя. Затем есть выключатель основного усилителя, отвечающий за работу всех стеклоподъемников. Если ваш автоматический выключатель поврежден, вам может потребоваться его замена.

Примечание. Электрические дверные замки могут быть вызваны неисправностью выключателя, механическими проблемами или проблемами с проводкой. Если все дверные замки перестали работать, проверьте блок предохранителей. Проверьте предохранитель, работающий с цепью дверного замка, и убедитесь, что он не сломан и не расплавлен.

Как проверить реле стеклоподъемника

Как узнать, что реле стеклоподъемника неисправно? Чтобы это проверить, нужно протестировать реле следующим образом.

Шаг 1. Под приборной панелью со стороны водителя реле находится рядом с кик-панелью. В вашем автомобиле он может находиться под перчаточным ящиком со стороны пассажира. Вы также можете проверить боковую панель возле центральной консоли. Необходимо аккуратно оттянуть панель автомобиля и вытащить черное реле с четырьмя пружинами.

Шаг 2. Подайте ток через автомобильный аккумулятор. Вы также можете использовать небольшую батарею.

Шаг 3.  Возьмите две канцелярские скрепки и прикрепите их к положительному и отрицательному полюсам батареи, затем не прикасайтесь к ним руками.

Шаг 4. Возьмите проволоку из кожи аллигатора. Прикрепите один конец к канцелярской скрепке, а другой к контакту реле.

Шаг 5.  Повторите этот процесс и для другого штыря.

Шаг 6. Теперь осталось два зубца. Один находится наверху, а другой внизу. Теперь возьмите мультиметр, включите его и подключите его выводы к остальным ушам.

Шаг 7. Посмотрите на мультиметр. Он покажет состояние реле.

Причины, по которым Power Windows не работает

Что приводит к тому, что Power Windows перестает работать? Ниже приведены четыре причины, почему окно питания может не работать . Давайте обсудим их подробно.

Перегоревший и расплавившийся предохранитель

Предохранитель является важным элементом, соединяющим электрические стеклоподъемники автомобиля и другие электрические системы. Таким образом, проблема с электрической схемой может привести к перегоревшему или расплавленному предохранителю. В этой ситуации он прекращает подачу питания на электрическую цепь окна.

Вы можете защитить электрическую цепь стеклоподъемника и другие механические детали от повреждения электрическим током. Когда предохранитель сломан или расплавлен, окна не смогут правильно работать. Однако современные автомобили имеют отдельные предохранители для всех электрических компонентов. Сломанный или расплавившийся предохранитель в электростеклоподъемнике не повлияет на другие электрические функции, такие как свет и радио.

Поврежденный регулятор

Каждый раз, когда вы активируете переключатель, он влияет на стеклоподъемник и перемещает регулятор вниз и вверх. Иногда плохие регуляторы вызывают заедание окон. Кроме того, оконное стекло иногда не выровнено, но вы все равно слышите звук работающего мотора стеклоподъемника. Есть симптомы неисправных регуляторов и неисправных реле.

• Вы слышите необычные звуки при открытии и закрытии окна.
• Когда вы закрываете окно, оно поднимается очень медленно и не закрывается полностью.
• Вы видите, что ваше окно закрыто или перекошено.

A Поврежденный электродвигатель

Электродвигатель является наиболее важным компонентом для управления электрическими стеклоподъемниками. Когда вы нажимаете кнопку питания, электрическая энергия перемещает окно вверх и вниз. Если ваш стеклоподъемник работает правильно, регулятор может правильно двигаться вверх и вниз. Однако мотор стеклоподъемника изнашивается после многократного использования, а регулятор вызывает проблемы со стеклоподъемниками.

Неправильное выравнивание оконного стекла

Окно имеет направляющие, которые закрывают и открывают стекло при нажатии кнопки. Иногда повторное использование стекла может привести к его смещению и нарушению его выравнивания. Это смещение зеркала происходит, когда вы слишком сильно закрываете дверь или неправильно с ней обращаетесь.

Когда проблема серьезная, окно не хочет даже немного двигаться. Однако, если окно закрывается, но не полностью, это указывает на то, что проблема только началась.

Как отремонтировать электрические стеклоподъемники

Электростеклоподъемники не работают со стороны пассажира или водителя? С какой бы проблемой ни столкнулся ваш Power Window, вы можете решить ее следующим образом.

Ремонт сломанных или расплавленных предохранителей

Сначала ваш опытный мастер по автомобильным окнам проедет несколько миль, чтобы найти проблему. Необходимо заменить сломанный или расплавившийся предохранитель, чтобы избежать повторения.

Ремонт неисправного регулятора

Ваш техник сорвет внутреннюю панель двери и получит доступ к регулятору. Иногда регулятор выходит из строя и нуждается в исправлении. Возможно, вам придется заменить поврежденный регулятор.

Устранение повреждения двигателя

Единственным решением проблемы с поврежденным окном является замена окна техническим специалистом как можно скорее.
