Разбираемся, как работает сцепление, каким бывает и как понять, что оно неисправно.

• Что это
• Для чего нужно
• Как работает
• Виды
• Неисправности
• Как буксует
• Прокачивание

adv.rbc.ru

Что такое сцепление

Сцепление — это механическое устройство, которое передает крутящий момент от двигателя к колесам и отключает ведущий вал от трансмиссии. Это означает, что машина может стоять на месте даже при работающем моторе, а переключение передач и трогание с места происходит плавно.

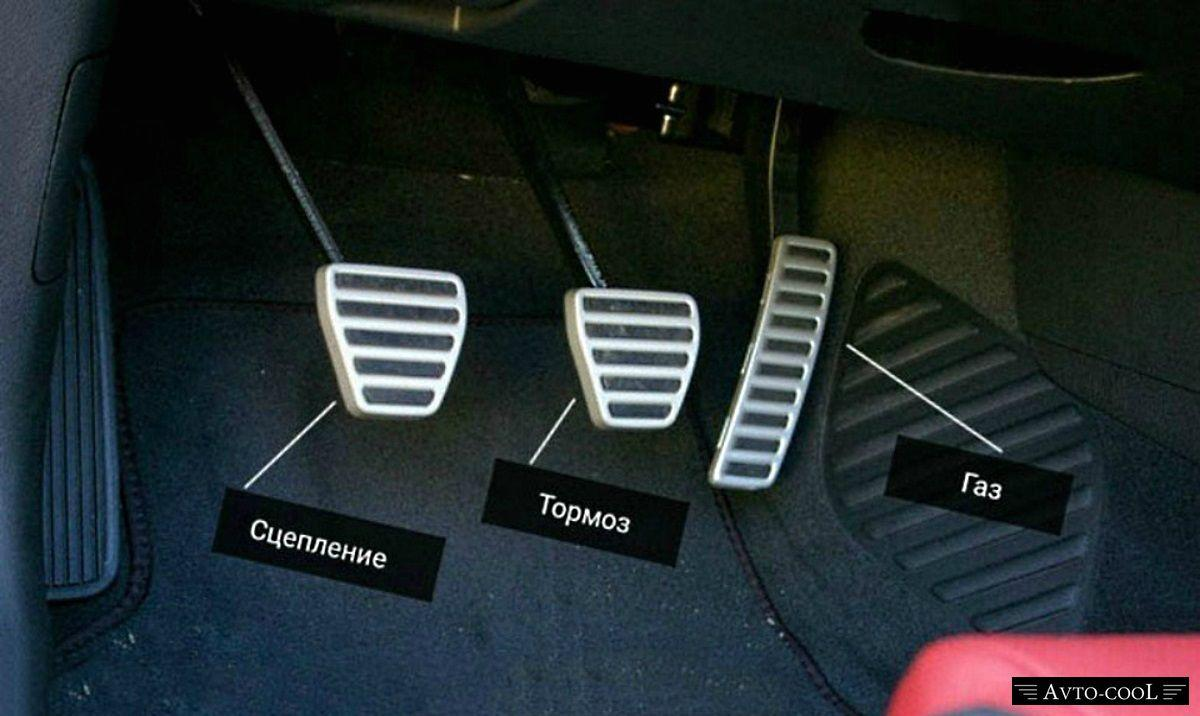

На «механике» водитель управляет им через нажатие третьей педали (крайне левой). У моделей с АКПП передача крутящего момента реализована иначе и за него отвечает гидротрансформатор.

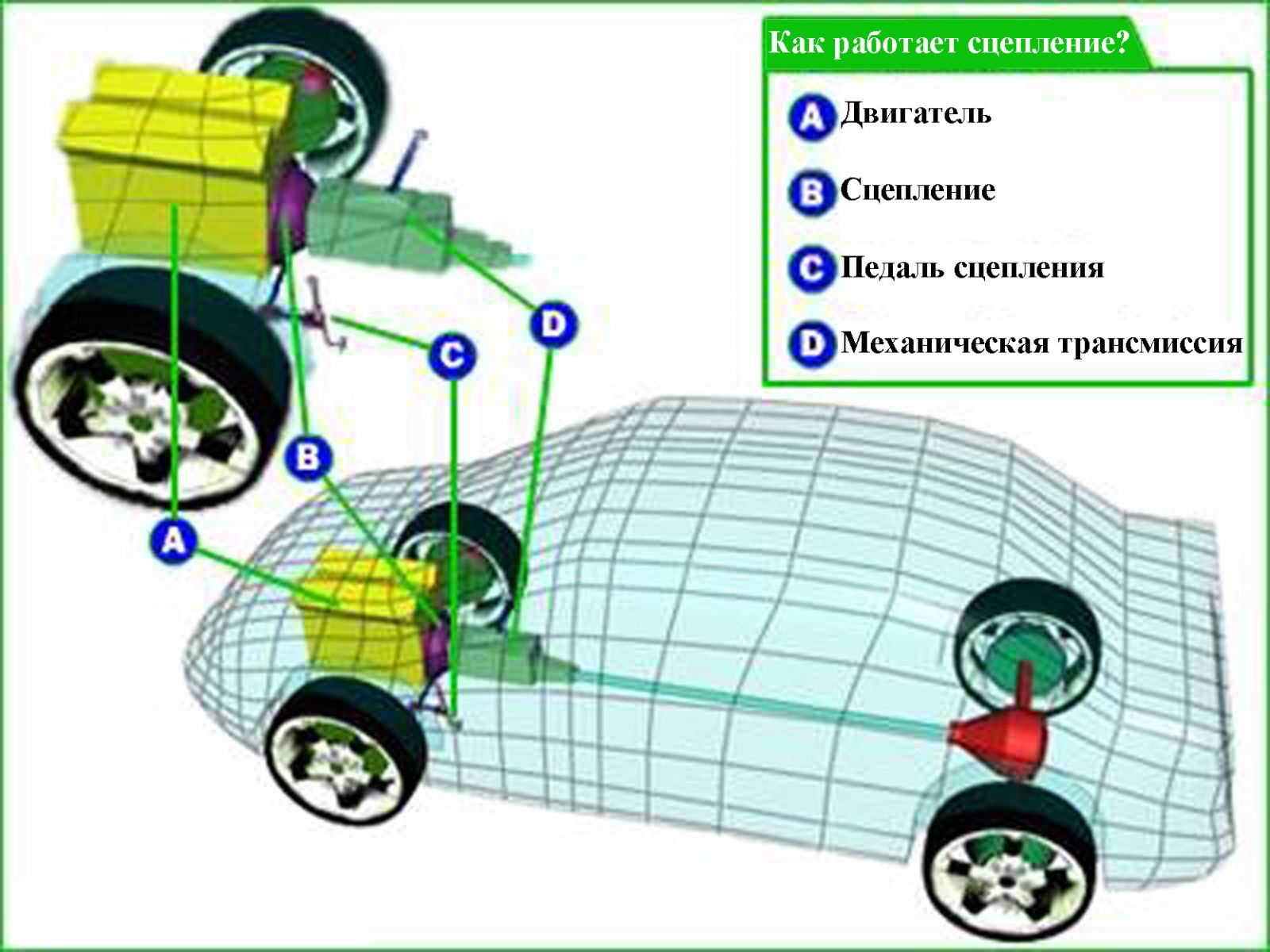

Сцепление всегда расположено между двигателем и трансмиссией. В классическом варианте, для МКПП, его главные рабочие элементы это:

• Маховик. Тяжелый диск с зубчатым венцом, который жестко зафиксирован на коленчатом валу ДВС. К его обратной стороне крепится корзина сцепления.
• Диск сцепления. Прижимается к маховику и для этого покрыт специальным композитным материалом устойчивым к трению.
• Демпферные пружины. Уравнивают колебания и вибрации от работающего двигателя.
• Диафрагменная пружина. Отвечает за разрыв мощности за счет движения внутренней кромки (лепестков). Работает с выжимным подшипником, которые перемещает вилка.

Для чего нужно сцепление

Работающий двигатель постоянно вращается, а колеса при этом могут не двигаться. Если трансмиссия останется подключенной, а водитель попытается затормозить, то мотор заглохнет. Другие функции сцепления:

• плавный старт и легкое переключение передачи;
• снижение вибрации от работающего ДВС;
• защита трансмиссии от рывков двигателя, инерционных перегрузок и износа.

Как работает сцепление

Большую часть времени сцепление включено, то есть диск прижат к маховику. Поэтапно процесс включения и выключения выглядит так:

1. Водитель нажимает педаль сцепления;
2. Это усилие через трос или по гидравлической магистрали передается на вилку;
3. Выжимной подшипник перемещается и утапливает лепестки диафрагменной пружины;
4. Связь «двигатель-трансмиссия» разрывается;
5. Водитель выбирает нужную передачу и плавно отпускает педаль, скорость вращения маховика и ведомого диска уравниваются;
6. Диск сцепления прижимается к маховику и передача крутящего момента возобновляется.

Виды сцепления

Существует много способов сцепления/расцепления связи ДВС и КПП. Некоторые из систем, например конусные или ленточные, устарели и применяются крайне редко. Другие используются только в гоночных или тяжелых грузовых авто. Самый массовый тип сцепления — дисковое. Оно применяется в автомобилестроении с начала XX века и постоянно дорабатывается инженерами.

Сегодня все сцепления делятся на:

• фрикционные, гидравлические или электромагнитные;
• с одним, двумя или несколькими дисками;
• с механическим (тросовый), гидравлическим или электрическим приводом;
• с периферийными пружинами, центральными, центробежное и полуцентробежное;
• с сухим или мокрым трением.

Фрикционное сцепление

Устанавливается на большинство серийных авто. По числу рабочих дисков делится на:

• Однодисковое. Самая распространенная конструкция, установлена на большинстве авто. Простая в ремонте и обслуживании.
• Двухдисковое. Применяются на грузовых или высокопроизводительных автомобилях.
• Многодисковое. Состоит их трех и более дисков. Их ставят на гоночные и спортивные авто, а также на тяжелую строительную технику.

Сухое

В таких системах трение происходит в сухой (воздушной) среде. К таким механизмам, например, относится фрикционное однодисковое сцепление. Как оно работает рассмотрели выше. Плюсы и минусы сухого сцепления:

• Эффективность передачи крутящего момента. Без смазки она намного выше, так как любые потери мощности сведены к минимуму, а диск сцепления и вал ДВС находятся в прямом контакте.
• Простота обслуживания. Однодисковая конструкция и отсутствие смазки делают их более простыми в техническом обслуживании и ремонте.
• Быстрее изнашиваются. Сухое сцепление быстрее изнашивается и чаще требует замены главных рабочих элементов. На срок службы напрямую влияет манера езды. Например, если часто ездить с выжатым сцеплением или пробуксовками, то поломка наступит раньше.
• Дополнительный шум. Трение, создаваемое в сухих сцеплениях, делает их громче, особенно, когда что-то идет не так.

Фото: Shutterstock

Мокрое

«Мокрое сцепление» погружено в масло. Оно смазывает поверхности вращающихся деталей и охлаждает их. Чаще всего такое сцепление применяются для многодисковых конструкций или на мотоциклах. У них также есть свои плюсы и минусы:

• Срок службы. Смазка предотвращает преждевременный износ движущихся частей. Уменьшенное трение не слишком снижает мощность, но лучше защищает механику трансмиссии от повреждений.
• Высокая производительность. «Мокрые сцепления» лучше справляются с высокими температурами за счет охлаждения всех элементов.
• Сложный ремонт. Конструкция с несколькими дисками непростая, что сказывается на техническом обслуживании.
• Загрязнение масла. Необходимость дополнительного масла означает, что его придется менять, оно может загрязняться или подтекать.

Электромагнитное сцепление

Работает за счет электромагнита и якоря. Первый установлен на нажимном диске, второй — на кожухе сцепления. Когда к электромагниту поступает ток от генератора возникают магнитные колебания, которые притягивает якорь к магниту. Разновидностью электромагнитного сцепления можно считать так называемое «порошковое». В нем для создания прижимной силы используют гранулы ферромагнитного порошка.

Гидравлическое сцепление

В автомобилях с АКПП передача момента осуществляется не за счет трения, а с помощью масляных потоков и давления. Это делает гидротрансформатор. Он состоит из трех лопастных колес, погруженных в рабочую жидкость внутри герметичного кожуха. С коленвалом ДВС соединено насосное колесо, с КПП — турбинное. Между ними, проходя через реактор, рециркулирует жидкость. Так механическая энергия от ДВС переходит в гидравлическую, которая затем передается на планетарный механизм переключения передач.

Неисправности сцепления

Когда сцепление не включается полностью или проскальзывает при большой нагрузке, то, скорее всего, речь идет о естественной выработке деталей. Со временем фрикционные диски изнашиваются и становятся тоньше, а пружины ослабевают. Внезапное начало пробуксовки сцепления также свидетельствует о том, что трущиеся поверхности загрязнены маслом или чем-то еще. В гидроприводах к неисправности может приводить утечка жидкости из магистрали.

Фото: Shutterstock

Как еще выходит из строя сцепление:

• Проскальзывание. Обычно происходит, когда автомобиль нагружен или поднимается в гору. Провоцирует нагрев и прогорание фрикционных накладок или деформацию дисков.
• Стук или рывки. Часто вызваны попаданием масла или других жидкостей на накладки сцепления. Проблему могут вызывать деформированный маховик или ослабленный кожух сцепления.
• Воздух в гидроприводе. Если он туда попал, то займет место, необходимое жидкости для создания давления. При худшем варианте спровоцирует заклинивание механизма.
• Неправильная регулировка тяги. Залипание сцепления часто является признаком этой проблемы. Для решения необходимо отрегулировать эту связь.
• Нарушение привода. Разрыв троса или растяжение, повреждение гидравлической магистрали.

Как буксует сцепление

Как правило, проявляется при резком разгоне или езде под нагрузкой. Чаще всего выражается в том, что обороты двигателя растут, а скорость — нет или очень медленно. В салоне может чувствоваться запах гари, а смена передачи сопровождается треском и другими посторонними звуками. Дополнительно ухудшается динамика автомобиля и увеличивается расход топлива.

Причин для буксующего сцепления много. В большинстве случае они связаны с износом деталей или неисправностями в других системах. Вот наиболее распространенные из них:

• износ фрикционных накладок;
• замасливание сцепления;
• плохо отрегулированный привод;
• ослабление пружин;
• деформация дисков.

Для чего прокачивают сцепление

Как правило, необходимость в прокачке возникает, когда педаль сцепления проваливается.

Причин для этого много, одна из основных—попадание воздуха в гидропривод.

Прокачать сцепление можно самостоятельно или на СТО. В первом случае понадобится помощник. Одному придется выжимать педаль, создавая давление в системе, а другому сливать жидкость и проводить диагностику неисправностей. Есть способы прокачки сцепления в одиночку, но они требуют определенной сноровки. Поэтому лучше выполнить прокачку на СТО.

В процессе прокачки сцепления важно не допустить ряда ошибок, особенно еще большего завоздушивания магистрали. Также следует выбирать правильную DOT-жидкость, проводить работы только на отрегулированном сцеплении. Повторять процедуру лучше несколько раз.

• Как, когда и на какую нужно менять тормозную жидкость
• Торг уместен: как купить машину с пробегом дешевле
• Подвеска автомобиля: что нужно знать о разновидностях конструкции

adv.rbc.ru

adv.rbc.ru

Как завести автомобиль — сцепление, педаль газа, трогание автомобиля

Главная  /  Учебник по вождению автомобиля  /  Глава 2. Вождение на учебной площадке » Подраздел 2.2 Старт автомобиля

Теперь, когда мы научились правильно устраиваться за рулем автомобиля, можно перейти к тому, чтобы продолжить обучение.

Перед тем, как запустить двигатель и начать движение на автомобиле, необходимо немного разобраться в некоторых нюансах. В отличие от машин с автоматической коробкой, в которых, для того чтобы начать движение, достаточно просто нажать на педаль газа, в автомобиле с «механикой» важно понимать, как всё работает и для чего совершаются те или иные телодвижения.

Итак, что же такое сцепление и для чего оно вообще нужно?

Представьте себе картину: сосед поливает огород из шланга, а в это время вы наступили на шланг и давите всем своим весом (рис. 2.23). Что произойдет? Совершенно верно: вода перестанет течь из шланга. А если ногу чуть-чуть приподнять, то вода побежит тоненькой струйкой; поднять выше — побежит сильнее, а если отпустить со-всем, то хлынет полным напором. Представили? Так вот: нажатием на педаль сцепления, по большому счету, так же, как в примере с водой в шланге, регулируется поток энергии от двигателя к колесам автомобиля. Когда педаль выжата в пол, то «шланг пережат» — поток энергии от двигателя к колесам не «течет». Отпускаешь сцепление, и вся энергия двигателя бесконтрольно «хлынула» к колесам.

Рисунок 2.23 Нажатием на педаль сцепления мы перекрываем поток энергии аналогично пережатию потока воды в шланге.

Вы наверняка видели брыкающиеся и глохнущие автомобили. Весь секрет качественного старта заключается в понимании принципа работы сцепления вообще, а не в привыкании к отдельному автомобилю. Если вы разберетесь с тем, как в принципе работает автомобиль и что нужно делать с ногами на педалях, тогда вы справитесь с абсолютно любым автомобилем, попавшимся вам в руки. Заманчиво? Тогда запаситесь терпением — изучите теорию, выполните учебные упражнения, и только потом приступайте к практическим занятиям.

Знания → упражнения → практика.

Итак, знания:

Из двигателя поток энергии движется к колесам через два «мостика». Разводные мосты представляете? При нажатой до упора педали сцепления («утопленной в пол») разомкнут первый «мостик», а при установленном в нейтральное положение («N») рычаге коробки передач разомкнут второй «мостик».

Рисунок 2.24 Мостики между двигателем и колесами разомкнуты (именно при таком положении нужно заводить двигатель).

Рисунок 2.25 Разомкнут только один мостик — коробка передач (после того как коробка передач переведена в нейтральное положение, педаль сцепления можно отпустить и дать отдохнуть левой ноге — автомобиль будет стоять и не заглохнет).

Рисунок 2.26 Разомкнут только один из мостиков — сцепление (например, при торможении автомобиля).

Когда мотор работает, в нем что-то крутится. Если нажать на педаль акселератора (или, проще говоря, на педаль газа), то благодаря этому в мотор начнет поступать больше топлива и всё в двигателе закрутится еще быстрее, издавая при этом весьма заметное гудение и рычание. Бояться этого не нужно — мало ли что гудит? Фен гудит, стиральная машина гудит, пылесос гудит так, что слышно соседям. Нужно понимать, что машина поедет не благодаря педали газа и громкому рычанию двигателя, а благодаря соединенным мостикам.

Рисунок 2.27 Мостики между двигателем и колесами замкнуты (происходит движение автомобиля).

Теперь внимание! Мостики соединяются по-разному! Включение передачи (для старта автомобиля — первой) соединяет путь от двигателя к колесам по принципу включено/выключено, то есть передача энергии либо вообще отсутствует, либо осуществляется полным потоком, в то время как сцеплением можно регулировать поток энергии (помните сравнение со шлангом с водой?). И самое главное — для начала движения автомобиля пользоваться педалью сцепления следует правильно, соблюдая высоту подъема и совершая остановки необходимой длительности. Возможно, вы слышали от знакомых водителей фразу типа: «Плавно отпускай сцепление, газку-газку и поехали…» Может быть, даже пробовали следовать этому совету. Если пробовали, то наверняка знаете, что машина не всегда едет, как хочется, и тогда, когда хочется. Так как же всё-таки нужно обращаться с педалью сцепления?

Рисунок 2.28 Педаль сцепления нажата до упора — диски сцепления разъединены, мощность от двигателя не передается.

С выключением сцепления всё просто — нажал на педаль, диски разъединились (рис. 2.28). Как же происходит включение сцепления? Первая часть пути, который преодолевает нога при нажатии на педаль сцепления, тратится на свободный ход педали сцепления и простое сближение дисков. На каком-то этапе диски сближаются на столько, что касаются друг друга в каких-то едва заметных точках (рис. 2.29). При этом трение, которое возникает в этих точках, настолько мало, что не способно увлечь машину вперед. Тем не менее, это начало включения сцепления. До этого момента нога должна поднимать педаль достаточно быстро (это большой ход педали — 50~70 мм), после чего отпускание педали становится более точным (ход педали 5~10 мм).

Рисунок 2.29 Первая часть пути педали сцепления преодолевается быстро. В точке (2) диски сцепления едва касаются друг друга, мощность от двигателя не передается.

Итак, что же происходит дальше? Диски сближаются еще больше, и в какой-то момент фрикционные накладки начинают расплющиваться (рис. 2.30), благодаря чему пятно контакта увеличивается до достаточно большого значения — от 1-2% до 20-30%. Этого уже может быть достаточно для того, чтобы машина поехала. Именно на этом этапе настало время для ПАУЗЫ — нужно замереть и даже не дышать.

Рисунок 2.30 Вторая часть пути педали сцепления — движение ноги замедляется, но не прекращается. в точке (3) трения между дисками достаточно для того, чтобы автомобиль начал движение. Наступает время для паузы.

Обратите особое внимание
В момент удержания паузы пятка левой ноги должна находиться на полу.

Зачем нужна пауза? Представьте себе, что маховик вращается с какой-то определенной скоростью. Диск сцепления также начал вращаться — машина поехала. Но ведь при этом скорости вращения разные, а значит, диск сцепления будет всё еще продолжать проскальзывать относительно маховика. Поэтому, если на данном этапе отпустить педаль сцепления, произойдет знакомая многим начинающим водителям ситуация — машина задергается и двигатель заглохнет. Если дотерпеть до тех пор, пока диск сцепления раскрутится до скорости маховика, то педаль сцепления можно отпускать смело, не боясь, что двигатель заглохнет. При этом время, которое будет затрачено на ожидание, — и есть та самая ПАУЗА.

Как же узнать, что педаль сцепления уже можно отпускать? Представьте себе горку, на которую вы толкаете тележку (рис. 2.31а). Толкали-толкали вы эту тележку до самого верха, и вдруг она преодолела верхнюю точку и дальше покатилась сама (рис. 2.31b). Так и машина — сначала тяжело набирает ход, а потом вдруг начинает легко катиться. Всё, нужная точка достигнута, можно бросать педаль сцепления (рис. 2.32).

Рисунок 2.31 Машина подобна тележке, которую нужно провезти через горку, — сначала тяжело набирает ход, а потом катится легко.

Рисунок 2.32 После того, как автомобиль легко покатится, педаль сцепления можно отпустить (точка 4).

Из опыта обучения вождению
По поводу старта некоторые уважаемые мною авторы учебников по вождению пишут в своих книжках, что нет ничего проще — просто делаете 1500 оборотов двигателя и плавно отпускаете сцепление, после чего машина поедет. Это действительно так. Но дело в том, что старт машины в этом случае во многом зависит от изношенности сцепления, а ведь не всегда человек садится в новый автомобиль. Еще один очень важный момент заключается в том, что, нажимая на педаль газа до 1500 об/мин и плавно отпуская сцепление, мы поедем лишь в том случае, если есть куда ехать. Если автомобиль находится в тесном дворе или на парковке, т. е. в условиях, когда нужно выехать так, чтобы не упереться в препятствие (впереди стоящую машину, стену здания и т. п.), а «поползти по полшага» вперед, то в этом случае начнутся проблемы. По моему мнению, нужно научить человека трогаться на автомобиле правильно сразу, а не потом, когда подвернется случай, начать объяснять: «Понимаешь, а вот тут надо вообще-то по-другому. ..». Поэтому лучше сразу разобраться в том, что существуют различные режимы работы сцепления — благодаря работе педалью сцепления можно добиться как того, чтобы автомобиль «полз» как черепаха, так и того, чтобы он активно срывался. Другими словами, важно научиться не просто заставлять машину начинать ехать хоть как-нибудь, а делать это сознательно в различных режимах. И, по моему глубокому убеждению, отрабатывать это нужно уже буквально с первых занятий.

Теперь поговорим о том, что же делать с педалью газа. Вообще-то, автомобиль вполне способен поехать даже без нажатия на педаль газа (причем даже на легкую горку). В этом скрыта следующая особенность: двигатель на холостом ходу выдает какую-то мощность, но она очень маленькая. Это то же самое, что наполнять ведро водой, которая течет тонкой струйкой — наполнить можно, но ждать придется очень долго. Так и для того чтобы автомобиль тронулся в горку без газа, необходимо с точностью до миллиметра поднять педаль сцепления до нужной точки (если поднять педаль чуть выше — двигатель заглохнет, если чуть ниже — машина не поедет) и зафиксировать в этом положении на время не менее пяти секунд, после чего на фоне холостого хода машина поедет (но очень и очень вяло). Если при этом представить, что сзади вам уже будут во всю сигналить недовольные водители, задорно выкрикивая вопросительные восклицания, то в бессознательной попытке поехать быстрее ваша нога на педали дрогнет — педаль выпадет из миллиметровой зоны и двигатель заглохнет. Для того чтобы этого не произошло, подачу энергии от двигателя в нужный момент можно увеличить. Когда левая нога достигает на педали сцепления точки начала соприкосновения дисков, правой ногой можно добавить легкий газ — это примерно 1500-2000 об/мин (если есть тахометр, то по нему можно легко потренироваться нажимать на педаль газа; если нет, можно достаточно легко потренироваться на слух — на этих оборотах возникает легкий комфортный шум). В этом случае высота необходимого поднятия педали несколько возрастет, но точность попадания будет составлять уже не один, а пять—семь миллиметров (т. е. попасть будет уже гораздо легче), а продолжительность паузы составит не пять, а три секунды. При этом автомобиль поедет уже несколько веселее. Если же мы хотим «выстрелить», как из пушки, нужно в процессе поднятия педали сцепления сделать газ уже больше 3000 об/мин (это уже довольно громкое урчание), тогда точка поднятия педали сцепления станет еще выше, зона попадания — вообще «плюс-минус километр», а пауза — одна-полторы секунды.

Рисунок 2.33 Графическое отображение вариантов трогания автомобиля с места

Таким образом, вариантов трогания автомобиля с места — сотни. И задача обучаемого вождению состоит в том, чтобы не привязываться к какому-то конкретному положению педалей сцепления и газа, а научиться чувствовать баланс: газом создается определенная скорость вращения вала двигателя, под него «подгоняется» высота поднятия сцепления и соответствующая пауза. Благодаря правильному подбору всех этих составляющих удается достичь идеального старта автомобиля. Зона идеального старта на рисунке 2.34 обозначена как область пересечения кругов. Научитесь работать в этой зоне — и вы никогда не заглохнете.

Рисунок 2.34 Правильной комбинацией трех составляющих можно достичь идеального старта автомобиля.

Интересный факт
Как вы думаете, вредно ли передерживать паузу? Например, не 3 секунды, а все 30? На самом деле не вредно, можно держать хоть целый час, но при условии, что положение педали газа соответствует этому положению педали сцепления. На третьей секунде пробуксовка в сцеплении прекратится сама собой. А вот удерживая сцепление в паузе, добавлять газ очень вредно, так как это вызовет повторное буксование в сцеплении, и, как следствие, его преждевременный износ. Я встречал водителей, которые «убивают» сцепление уже на 10 тысяче пробега. Обычно же сцепление выхаживает не менее 80-100 тысяч километров пробега. Все зависит только от вас.

Обратите особое внимание
Запомните: совершив старт, полностью отпустите педаль сцепления и только после этого дожимайте газ, обеспечивая требуемый разгон.

Еще одна аналогия с газом и сцеплением — краны горячей и холодной воды (рис. 2.35). Открываем горячую воду — это газ, разбавили холодной водой — это сцепление. На выходе получили воду нужной температуры, которой можно умыться или принять душ. Теперь представьте себе: в процессе принятия душа вдруг что-то нарушилось — соседи открыли воду, напор воды и температура на выходе изменились. Нужно что-то делать. Согласитесь, крутить сразу два крана сложнее, чем один. Ведь для достижения желаемого результата можно просто добавить или убавить холодную воду. То же самое и с педалями: если автомобиль в процессе старта наехал на кочку или вы вынуждены стартовать с повернутыми колесами и мощности двигателя стало не хватать, нужно что-то сделать, чтобы двигатель не заглох. Оставьте газ таким, каким он был до этого, и просто чуть поднимите педаль сцепления — всё разрешится само собой.

Рисунок 2.35 Соотношение газа и сцепления аналогично смеси горячей и холодной воды в кране.

Вот, собственно, и всё, теперь вы готовы к тому, чтобы запускать двигатель и пытаться трогаться на автомобиле с места.

Обратите особое внимание
В случае если вы захотите поучиться стартовать на автомобиле не на учебной площадке с инструктором, а, например, на машине родственника или знакомого у себя во дворе, то следует знать, что многолюдные места — это неподходящее место для обучения вождению (даже если в этот момент поблизости никого нет, в любой момент откуда-то может появиться ребенок, прохожий, велосипедист и т. п.). К тому же, в этом случае существует опасность наезда на различные объекты (например, на припаркованные автомобили или мотоциклы), что может повлечь за собой серьезные материальные убытки. Обучением вождению лучше всего заниматься на специально предназначенных для этого площадках (даже в том случае, когда вы делаете это без инструктора — попросите опытного водителя отвезти вас туда).

Рисунок 2.36 Нежелательный вариант для обучения старту и начальным приемам вождения

Рисунок 2.37 Подходящее место для обучения вождению — учебная площадка.

Немного остановимся на процессе запуска двигателя. Это не просто поворот ключа, а несколько более значительное действие. Во-первых, необходимо обеспечить условия, при которых в момент запуска машина без нашего ведома не должна никуда поехать. Для этого в автомобиле с механической коробкой передач необходимо сначала нажать на тормоз (автомобиль может покатиться) и выжать сцепление. Таким образом будет разомкнут первый «мостик» между двигателем и колесами автомобиля (смотрите рисунок выше), а значит энергия от двигателя не будет поступать к колесам. В дополнение к этому необходимо проверить, установлен ли рычаг в нейтральное положение коробки передач, и, если необходимо, переместить его в это положение. Это необходимо для того, чтобы разомкнуть второй «мостик» между двигателем и колесами, то есть для предотвращения самопроизвольного движения машины ставится «двойной заслон». И только после того, как будут проделаны все описанные процедуры, рука может потянуться к ключу в замке зажигания и повернуть его в крайнее положение. После того, как двигатель заведется, ключ нужно отпустить — он самостоятельно вернется в нужное положение.

К слову сказать…
В некоторых современных автомобилях вместо ключа для запуска двигателя используется специальная кнопка. Это никак не отменяет необходимости всех дополнительных операций — нажатия на педали тормоза и сцепления и проверки нейтральной передачи. Просто вместо поворота ключа в этом случае производится простое нажатие на кнопку (при условии, что электронный ключ-карта при этом находится в салоне автомобиля).

Случай из жизни
Почему так важно соблюдать все перечисленные условия для запуска двигателя? Существует масса историй — от веселых до очень грустных — о том, как в момент запуска двигателя машина внезапно начинает движение и это становится причиной самых разных неожиданностей. Так, например, к одним моим знакомым специалистам в мастерскую приехал водитель с повреждением бампера. После того, как неисправность была успешно устранена, и пришло время забирать машину, её владелец рассчитался за работу и, сев за руль, даже не подумал о том, что его автомобиль, который он обычно ставит на ручник и нейтральную передачу, мастера просто поставят на первую передачу. Поскольку машина стояла возле стенки, а водитель не проверил нейтральную передачу и по привычке не выжал сцепление, то сразу после поворота ключа в замке зажигания автомобиль совершил рывок и снова уперся в стенку только что отремонтированным бампером. Об историях с куда более печальным финалом, когда при запуске двигателя водитель просто переезжает своего соседа по гаражу, вообще не хотелось бы говорить, если бы это не было действительно очень серьезно и не заслуживало такого внимания.

После того, как двигатель запущен, попробуйте тронуться на автомобиле, стоящем на ровной площадке, вообще без газа. Не отпуская педали сцепления, включите первую передачу (не подсматривая, как уже умеете — см. предыдущую главу). Правую ногу пока можно вообще убрать с педалей и поставить подошвой на пол. Установив на пол пятку левой ноги, нажимающей на педаль сцепления, начните тянуть её носок на себя. При этом подошва должна по чуть-чуть соскальзывать с педали, позволяя ей перемещаться вверх. Прислушайтесь к машине — когда она задрожит, замрите и подождите некоторое время. После того, как автомобиль свободно покатится, отпустите педаль сцепления. Вы увидите, что машина едет без рывков и дерганий.

Что нужно для того, чтобы остановиться? Снова нажмите на педаль сцепления до упора («в пол»). Так вы «отсоедините» двигатель от колес, но машина по-прежнему будет продолжать катиться по инерции. Автомобиль может продолжать катиться достаточно долго, поэтому нужно остановить его принудительно — просто легонько нажмите на педаль тормоза (сильное нажатие на педаль приведет к тому, что машина «клюнет» носом и остановка получится жестковатой).

Обратите особое внимание
При многократных повторениях старта, обычно левая нога сползает по педали сцепления, при этом носок задирается вверх, отчего педаль сцепления упирается в середину подошвы. Очень важно не ерзать ногой по педали сцепления — это характерная ошибка. Если нога стоит на педали неудобно, необходимо как-то дожать педаль до упора, после чего выключить передачу, отпустить педаль сцепления и поправить ногу, поставив её удобно. После этого нужно снова выжать сце- пление и включить нужную передачу

Если площадка недостаточно велика, развернитесь. Для этого снова с высокой точностью поднимите педаль сцепления в точку подхвата и замрите — автомобиль задрожит и самостоятельно начнет движение. Удерживая паузу, вращайте руль в нужную сторону. Важно весь разворот выполнять на фоне паузы — это позволит не заглохнуть. И только после того, как автомобиль снова выедет на прямую, можно полностью отпустить педаль сцепления.

Снова остановитесь, выжав сначала педаль сцепления, а потом слегка нажав педаль тормоза.

Потренируйтесь трогаться без газа еще несколько раз, пока не почувствуете, что это стало получаться достаточно легко.

Представьте себе, что вы посадили зернышко — просто присыпали его землей и полили водой. Это делается быстро, а дальше от вас уже ничего не зависит — зернышко проклюнется и начнет расти самостоятельно. То же самое и при старте автомобиля: сцепление быстро приводят в точку подхвата и фиксируют паузу — машина задрожит и САМОСТОЯТЕЛЬНО начнет движение.

Вероятно при первых стартах вы будете медленно поднимать сцепление, однако старайтесь запоминать эту точку и соответствующее ей подрагивание автомобиля. В дальнейшем педаль сцепления должна приходить в точку подхвата как можно быстрее, но мы еще поговорим об этом подробнее.

После очередной остановки снова выжмите сцепление и переключите коробку передач в нейтральное положение — теперь машина не будет трогаться с места при отпущенной педали сцепления даже при включенном двигателе.

Настало время потренироваться нажимать на педаль газа. Коснитесь педали газа и сделайте легкие обороты двигателя — педаль должна переместиться не более чем на 3—5 мм. Потренируйтесь удерживать обороты двигателя некоторое время на одном уровне. Когда это получится, займитесь упражнением, имитирующим нажатие педали газа при трогании автомобиля с места, т. е. когда исходным положением правой ноги является педаль тормоза. Другими словами, нужно умудриться бросить тормоз и сразу же нажать на газ так, чтобы обороты двигателя были такими же, как было отработано до этого. Пятка правой ноги должна находиться на полу, а между педалями перемещается только носок. Чаще всего при выполнении этого упражнения у учеников обороты двигателя довольно сильно превышают нужную величину. Это происходит из-за того, что, нажимая на педаль, ученик ждет мгновенной реакции от двигателя и, не дождавшись её, нажимает на педаль сильнее. Двигатель, которому нужно некоторое время для разгона, в конце концов реагирует, но уже на довольно сильное нажатие на педаль, при этом слышно его недовольное урчание. В связи с этим нужно потренироваться перемещать педаль буквально по миллиметру, представив, что под нею находится гвоздик — нажмете сильнее, уколите ногу (рис. 2.38). Потренируйтесь переносить правую ногу с тормоза на газ так, чтобы звук оборотов двигателя был тихим и достаточно комфортным (если есть тахометр — 1500~2000 об/мин).

Рисунок 2.38 Для отработки легкого нажатия на педаль представьте, что у вас под ногой находится гвоздик.

Следующая задача — совместить работу педалей сцепления и газа левой и правой ногой, а именно: подъем педали сцепления левой ногой и перенос правой ноги с педали тормоза на педаль газа с последующим нажатием. На самом деле, всё очень просто, если представить себе, что левая и правая ноги соединены между собой специальной палочкой-тягой(рис. 2.39), которая позволяет им шевелиться друг относительно друга, но не позволяет им сближаться или удаляться друг от друга. Исходное состояние — левая нога на сцеплении в пол, а правая — на тормозе. Получается, что, когда левая нога поднимается, правая, благодаря этой тяге, сталкивается и перемещается на газ. Поэтому путь от полностью выжатой педали сцепления до точки подхвата равен пути правой ноги от тормоза до газа. Эти два перемещения одинаковы и могут выполняться синхронно и отличаются лишь направлением — левая нога перемещается снизу вверх, а правая — слева направо. Очень частая ошибка — человек сразу помещает правую ногу на газ и пытается левой поднимать сцепление, в результате, педаль газа опускается гораздо больше, чем это нужно. Именно поэтому в данном случае не работает пример с «ножницами» (левая нога поднимается, правая на столько же опускается — как концы ножниц), который приводят очень большое число инструкторов.

Потренируйтесь перемещать ноги (не нажимая на педали) так, словно они соединены тягой. Удерживая педаль тормоза нажатой и выжав сцепление в пол, включите первую передачу. После этого, не боясь заглохнуть и помня о «соединении» между носками левой и правой ног, постепенно поднимите педаль сцепления в точку подхвата, одновременно перемещая носок правой ноги на педаль газа (легкий газ — около 1500 об/мин). Главное, не спешить и делать всё аккуратно. Очень часто первый подобный старт получается слишком жестким и ученику кажется, что он слишком сильно нажал на газ или слишком быстро поднял педаль сцепления. На самом деле, причина этого заключается в ВЫСОТЕ подъема педали сцепления — если поднять педаль недостаточно, машина не поедет и будет «рычать» вхолостую; если же педаль будет поднята слишком высоко, то получится сильный рывок — машина дернется и заглохнет.

Многократными подходами необходимо добиваться того, чтобы одновременно левая нога приходила в точку подхвата по сцеплению, а правая — в точку подхвата по газу. В этом случае будет достигнут мощный, уверенный и, самое главное, плавный старт. При этом важно понимать, что фразы «плавно отпускай сцепление» и «легко газку поджимай» не подходят по той простой причине, что речь идет не о плавном подъеме педали сцепления, а о плавном старте автомобиля, для чего обе педали должны быстро и точно перемещаться на строго определенную высоту.

Рисунок 2.39 Согласовать работу левой и правой ног можно, представив, что они соединены специальной палочкой-тягой.

Представьте себе девочку, которая, стоя перед зеркалом с пинцетом, решила подправить себе брови. Она взялась за волосок, хорошенько прицелилась, а потом плавненько тянет-потянет. Обычно, когда я привожу этот пример, девушки морщатся и говорят, что так делать ни в коем случае нельзя, потому что это просто издевательство над собой. И тут не поспоришь — лучше всего точно прицелиться, после чего сделать жесткое мощное движение. То же самое касается сцепления — гораздо важнее поднять педаль быстро и на совершенно определенную высоту. В связи с этим чаще всего ошибка обучения вождению заключается в том, что слово «точно» трактуется учителями как «плавно», а слово «быстро» — как «грубо». Необходимо понимать, что в автомобиле педали перемещаются с высокой точностью и высокой скоростью. Это очень важно

Еще одной распространенной ошибкой является поспешность при старте автомобиля. Очень часто, пытаясь тронуться быстро, ученик старается проделать всё быстрее, не выдерживая ПАУЗУ. Необходимо помнить, что педаль сцепления нужно поднимать только до начала падения оборотов двигателя и ни на миллиметр выше после этого. Уже через некоторое мгновение вы почувствуете спиной, что машина поехала. При этом старт будет плавным и красивым. Если же поторопиться и поднять сцепление сразу до ощущения движения спиной, то, как правило, нога поднимется выше, чем нужно, и машина просто заглохнет. Другими словами, поехать быстрее получится лишь в том случае, если не спешить. Чем дольше ПАУЗА, тем более плавно поедет машина, а значит, тем меньше шансов, что двигатель заглохнет.

К слову сказать…
Стоит отметить, что современные автомобили, оборудованные кондиционером или гидроусилителем руля, имеют специальную электронную систему поддержания постоянного холостого хода. Суть её работы заключается в том, что при включении кондиционера или усилителя происходит автоматическое увеличение подачи топлива в двигатель, чтобы компенсировать создаваемую ими нагрузку. «Побочным» эффектом электронной системы холостого хода является то, что водителю «прощаются» небольшие ошибки в работе педалью сцепления — даже если она поднимается слишком высоко, двигатель не глохнет из-за недостатка мощности, поскольку электроника автоматически корректирует его работу. Конечно, это в значительной мере облегчает управление автомобилем, поскольку тронуться на нем гораздо легче. Как всегда научно-технический прогресс в автомобилестроении создает иллюзию мастерства у начинающего водителя. Однако, как говорится, на Бога надейся, а сам не плошай. Электронные помощники — это всего лишь помощники.

Подраздел 2.1 Посадка за рулем, настройка зеркал, руление и переключение передач

Особенности движения в дождь Обгон и встречный разъезд Параллельная парковка передним ходом

Подраздел 2.3 Упражнение «старт—остановка»



Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Все, что вам нужно знать о сцеплении вашего автомобиля

×

Хорошие новости, мы открыты!

Мы являемся важным бизнесом; вы можете приехать к нам! В связи с текущими проблемами, связанными с COVID-19, многие местные юрисдикции ввели режим самоизоляции, который позволяет работать только основным предприятиям. Что это означает для семей, которые мы обслуживаем, и для наших сотрудников:

• Авторемонтные мастерские считаются жизненно важными услугами.
• Мы являемся ключевым бизнесом для повседневного выживания в краткосрочной и долгосрочной перспективе.
• Мы по-прежнему открыты для ваших основных транспортных средств.
• Вы можете продолжать посещать нас!

Пожалуйста, позвоните нам, чтобы сообщить нам, что происходит с вашим автомобилем, и мы с радостью сделаем все возможное, чтобы вернуть вас на дорогу!

Каковы наиболее распространенные проблемы со сцеплением автомобиля?

 К числу наиболее распространенных проблем со сцеплением относятся:

• Ношение:  Самой распространенной проблемой является изнашивание материала диска из-за постоянного трения.
• Оборванный трос:  Требуется натяжение троса, чтобы толкать и тянуть.
• Утечки:  Утечки внутри цилиндров не позволяют им создать необходимое давление для нормальной работы.
• Несоосность:  При нажатии на педаль рычажный механизм передает неправильное усилие
• Воздух в гидравлической линии:  В линию, где должна быть жидкость для создания давления, попадает воздух.
• Жесткое сцепление:  Если для нажатия сцепления требуется большее усилие, чем обычно, это может указывать на проблему.

Почтовая навигация

1. Моя машина трясется на холостом ходу

2. Причины, по которым ваш автомобиль трясется или вздрагивает

3. AAMCO может помочь!

4. Еще из нашего блога

Водить на ручном управлении? Тогда вы знакомы со сцеплением.

Если вы знакомы с вождением автомобиля с механической коробкой передач, то знаете, что в вашем автомобиле есть сцепление — третья крайняя слева педаль, которую нужно нажимать при переключении передач. Но знаете ли вы, как на самом деле работает сцепление вашего автомобиля, зачем оно вам нужно и есть ли сцепление у автомобиля с автоматической коробкой передач?

Связанный : Служба ремонта механической коробки передач AAMCO Colorado

Что такое сцепление?

В автомобиле двигатель всегда крутится, но колеса автомобиля должны иметь возможность запускаться и останавливаться. В автомобиле с механической коробкой передач сцепление позволяет водителю отсоединить колеса от двигателя, не выключая двигатель.

Поиск:

Последние сообщения

Категории

Забронировать онлайн

Как работает сцепление вашего автомобиля

Сцепление вашего автомобиля имеет маховик, который соединяется с двигателем, и диск сцепления, который соединяется с трансмиссией вашего автомобиля.

Когда ваша нога не находится на педали сцепления, пружины давят на диск сцепления, который, в свою очередь, давит на маховик. Это затем блокирует двигатель на валу коробки передач и позволяет им вращаться с одинаковой скоростью, позволяя вашему автомобилю двигаться.

При нажатии на педаль сцепления гидравлический поршень давит на вилку выключения, которая затем давит на подшипник в середине пружины. Когда середина этой пружины вдавливается, ряд штифтов вокруг внешней стороны пружины заставляет пружину сбрасывать давление с диска сцепления, и это освобождает сцепление от вращающегося двигателя.

А как насчет автомобилей с автоматической коробкой передач?

Автомобили с автоматической коробкой передач технически имеют систему сцепления.

Однако в автоматической коробке передач сцепление является частью более крупной серии систем, которые вместе образуют преобразователь крутящего момента, а не сцепление, которое вы найдете в автомобиле с механической коробкой передач.

Преобразователь крутящего момента соединяет двигатель с коробкой передач, так что колеса вращаются, подобно тому, как работает сцепление в автомобиле с механической коробкой передач. Хотите узнать больше о гидротрансформаторах… ознакомьтесь с этой статьей!

Не расстраивайтесь из-за проблем с автомобилем

Независимо от сезона, AAMCO Colorado остается открытым, практикуя безопасные и здоровые меры, чтобы предоставлять основные услуги по техническому обслуживанию и диагностике автомобилей, чтобы помочь нашим сообществам.

Берегите себя и обслуживайте свой автомобиль здесь.

Записаться на прием

Узнать больше

Распространенные проблемы со сцеплением

При хорошем обращении со сцеплением оно может прослужить до 80 000 миль.

Однако, если вы не заботитесь о них или постоянно перегружаете свой автомобиль и перевозите тяжелые грузы, срок службы вашего сцепления может составлять 35 000 или меньше. Некоторые из наиболее распространенных проблем со сцеплением включают в себя:

• Ношение:  Самой распространенной проблемой является изнашивание материала диска из-за постоянного трения.
• Оборванный трос:  Требуется натяжение троса, чтобы толкать и тянуть.
• Утечки:  Утечки внутри цилиндров не позволяют им создать необходимое давление для нормальной работы.
• Несоосность:  При нажатии на педаль рычажный механизм передает неправильное усилие
• Воздух в гидравлической линии:  В линию, где должна быть жидкость для создания давления, попадает воздух.
• Жесткое сцепление:  Если для нажатия сцепления требуется большее усилие, чем обычно, это может указывать на проблему.

Связанный:  Неполадки при переключении передач

Как избежать износа сцепления

Сцепление постоянно подвергается трению.

Со временем ваше сцепление изнашивается, но то, как долго оно сможет работать, зависит от того, как вы водите машину. Ремонт сцепления может быть дорогим, поэтому вот наши советы, чтобы не допустить преждевременного износа насадок.

1. Быстро переключайте передачи и будьте решительны при переключении передач.  Чем дольше вы держите сцепление нажатым, тем больше нагрузка на него при переключении передач. То же самое касается переключения передач больше, чем необходимо, уменьшите количество ненужного использования сцепления, чтобы продлить срок его службы.
2. Используйте ручной тормоз при парковке.  Если вы оставляете машину на включенной передаче во время парковки, сцепление сильно нагружается. Вместо того, чтобы использовать стояночный тормоз, вместо того, чтобы оставлять машину в стороне, вы уменьшите давление на сцепление, когда вы не за рулем.
3. Не гони сцепление.  Езда на сцеплении – это постоянное удерживание педали сцепления частично нажатой. Это оказывает давление на диск сцепления, но не позволяет ему полностью зацепиться, создавая большее трение, которое приведет к более быстрому износу сцепления. Держите ногу подальше от сцепления, если вы не переключаете передачи.

Найдите местный офис AAMCO в Колорадо

Просмотрите наш блог

Поиск:

Последние сообщения

Категории

Записаться на прием

ЗАКАЗАТЬ СЕЙЧАС



Как работает сцепление автомобильной коробки передач

Сцепление расположено между двигателем и стандартной коробкой передач и предназначен для отключения, а затем включения двигателя от трансмиссии, чтобы вы может переключать передачи. Сцепление состоит из нажимного диска, подшипника, диска сцепления, сцепления главный и запасной цилиндры или трос сцепления и, наконец, педаль сцепления и направляющий подшипник, который обычно входит в комплектацию автомобилей с задним приводом.

Какие части что делают?

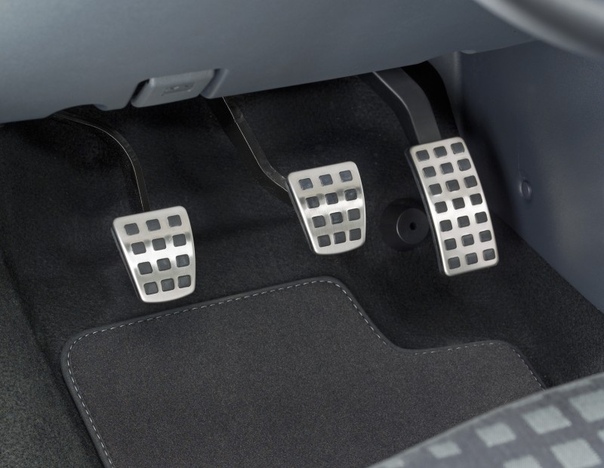

1. Педаль сцепления: Педаль сцепления расположена слева от тормоза педаль и используется для управления сцеплением. Нажатие педали вниз выключает сцепление и позволяет автомобилю отрываться от двигателя. Медленно отпуская педаль вверх сцепление начнет подключать двигатель к трансмиссии и передача мощности на дифференциал, а затем на ведущие колеса автомобиля.

РЕКЛАМНЫЕ ССЫЛКИ

2. Главный цилиндр сцепления: Педаль сцепления соединена со сцеплением главный цилиндр, создающий гидравлическое давление при нажатии на педаль вниз. Подобно главному тормозному цилиндру, он использует тормозную жидкость для работы и будет иметь резервуар для жидкости под капотом автомобиля. Небольшая гидравлическая линия идет от главного цилиндра сцепления к рабочему цилиндру.

3. Рабочий цилиндр сцепления и выжимной подшипник: Рабочий цилиндр может располагаться в двух разных местах рядом с передним раструбом передача инфекции. Одно место прикручено болтами к внешней стороне корпуса колокола, затем соединен с вилкой сцепления, расположенной на оси, которая затем толкает выбросить подшипник в нажимной диск. Второе место находится непосредственно внутри корпуса колокола, прикрепленного к выкинуть подшипник с первичного вала передача идет посередине. Этот подшипник используется для езды против давления пластинчатые пальцы и включите сцепление.

4. Нажимной диск сцепления: Нажимной диск привинчен к маховику. который затем прикручивается к двигатель коленчатый вал. Затем эта пластина удерживает давление на диск сцепления и маховик, передающий мощность двигателя на первичный вал коробки передач.

РЕКЛАМНЫЕ ССЫЛКИ

Когда рабочий цилиндр приводится в действие, он перемещает выжимной подшипник против пальцы нажимной пластины, а затем толкает их внутрь. Это движение то, что освобождает диск сцепления от давления между нажимным диском и маховик. На рисунке ниже показано, как подшипник движется против давления. табличке, когда коробка передач установлена.

5. Диск сцепления: Диск сцепления устанавливается между маховиком и пластина покрыта асбестом так же, как тормозная колодка. Эта подкладка вот что со временем изнашивается сцепление и начинает буксовать. Этот диск скользит по входному валу передачи, которая имеет шлиц. Когда автомобиль остановлен и находится на передаче при работающем двигателе и выжатой педали сцепления маховик и нажимной диск вращаются со скоростью двигателя, а диск сцепления остановлен позволяет переключать передачи без скрежета. Диск сцепления и нажимной диск удалены на изображении ниже.

Вот маховик, прикрученный к коленчатому валу двигателя. В нем также присутствует пилот подшипник, вставленный в заднюю часть коленчатого вала. Этот подшипник поддерживает противоположный конец входного вала коробки передач.
