Перебираем генератор ВАЗ 2107 37.3701 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

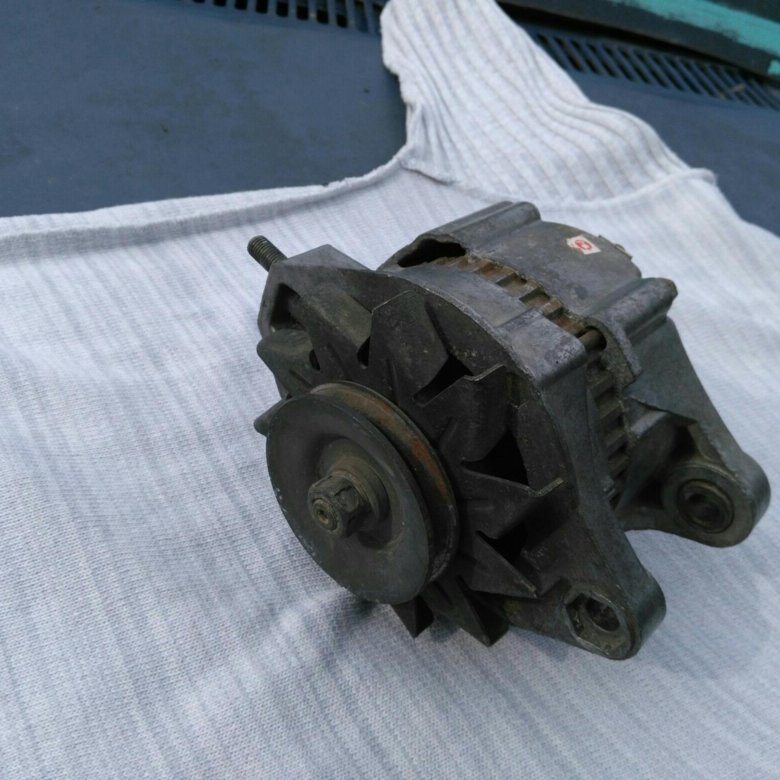

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Если будут какие либо вопросы обсуждаем на форуме http://www.semerka.info/forum/viewtopic.php?p=10803#10803 Mr.Ice специально для www.semerka.info

Генератор от ВАЗ 2110 на ВАЗ 2107

snjatie-proverka-remont-zamena-ustanovka-generatora-peremennogo-toka-vaz-cl…

Ремонт генератора Ваз-2107-23.

Тяговое реле стартера ваз 2110.

Ты не знаком с прелестями коммон рэйл. zima522 писал(а). Генератор ВАЗ-2110

ВАЗ 2107 замена генератора: признаки неисправности.

снятие генератора.

Re: Проблема с зарядкой аккумулятора от генератора!

Фото генератора ваз 2107.

Снятие и разборка генератора.

Подскажите как подключить другой генератор на ВАЗ 2107.

snjatie-proverka-remont-zamena-ustanovka-generatora-peremennogo-toka-vaz-cl…

Расположение генератора в автомобиле.

Lada 2106.

Снятие и разборка генератора.

Нет зарядки на ВАЗ 2107 причины устранение.

16.9.8 Ремонт генератора ВАЗ 2106.

Установка генератора ваз 2110 на классику.

Какое масло наливать в митсубиси

бишкек дом прадажа. как поставить генератор от шеви нивы на ваз 2101.

Как проверить зарядку генератора.

Пружины на ваз 2107.

Конексён и схемотехника. Схема генераторной системы соединения

Тампок генератора ВАЗ-2107, подключив цепь к источнику питания и зарядке — вы можете помочь любому автомобилисту. Остановите поколение поколения, машина для большого количества людей, которые могут работать на хинди, чтобы управляться с большим количеством батареи. Карбюраторный двигатель с бесконтактным приводом, который является средним по величине, является большим количеством хинди высокого качества в обычном режиме, когда он выключен. Инъекция работает на любом генераторе, а моторный насос и компьютер потребляют мало энергии.

Генераторы Схема

Схема многоступенчатого генератора ВАЗ-2107 на хинди может быть малой из всех, кого вы знаете.

Taon napatunayan на и maaasahang дизайн, на хинди детенышей в элементах. Это можно сделать без перерыва. Генератор включает коленчатый вал двигателя с каким-то без ремня. Универсальная электрическая машина:

  1. Статор — содержит информацию, которая содержит жидкость. Это сделано по проводам.
  2. Ротор — стандартный генератор, который может быть использован в любой момент.
  3. Sinasaklaw gawa sa алюминий. Создан для установки ротора и его установки в любое время.
  4. Контроллер углового реле. Быстрый выходной сигнал генератора.
  5. Ремень. Поддерживается установка коленчатого вала с ротором генератора.
  6. Использование полупроводниковых диодов и конденсаторов. Выпрямляет болты постоянного тока, нанося результат на компоненты переменного тока.
  7. Угол и рабочее колесо. Payagan ang na palamig sa katawan.

Это устройство является единственным генератором ВАЗ-2107. Кабельный план, это хинди волшебный другой другой человек, который знает, что такое современный взгляд на вещи. Конструктивно различные модели имеют несколько катушек, генераторов, работающих на трубах.

Ротор генератора

Схема генератора ВАЗ-2107 (инжектор) может быть заменена на другой карбюраторный двигатель. Isang pagkakaiba — дизайн является самым современным и красивым, чтобы сделать его более привлекательным. Ротор не имеет ничего общего с магнитным полем. В нем есть кондиционер для генераторной установки. Исправный кондиционер — питание. С другой стороны, подача энергии под напряжением, а ротор вращается, а также быстродействие. Сделано из одного ротора, но с обмотками статора, которые вращаются с переменным напряжением.

статор генератора

статор — устанавливается на новый комплект, который устанавливается на кронштейне двигателя. Этот пакет является основным транспортным средством бакала. Вы можете использовать устройство, работающее от электродвигателя. Небольшое предостережение — обмотки статора с высоким напряжением, неизменяемые, с длинной фазой на болтах. Таким образом, вы можете получить рябь, кажущуюся капризной. Это может быть преобразование нескольких преобразований цепи выпрямителя.

Регулятор напряжения

Схема карбюратора ВАЗ-2107 Генератор с любым образцом с подключением двигателей i-type и болтом дистанционного управления.

Hiwalay размещается в отдельном двигателе с одним устройством. Контроллеры могут управляться с помощью следующих типов:

  1. Регулируемый — какой-либо для включения режима «зима» в «tag-init». С одной стороны, стабилизировать болты, как никогда раньше. Это бесконтактное электрическое устройство.
  2. Нерегулируемый — полупроводниковая схема с полупроводниковым чипом или другими элементами. Isa rin itong Бесконтактный электроприбор.
  3. Механический uri включает в себя электромагнитное реле и датчики. Хинди используется для того, чтобы узнать больше, давил в детях пейджинга, который может быть любезным.

С помощью регулятора напряжения можно настроить параметры обмоток. Включите все, что может быть тампоном генератора Направление: управление магнитным полем ротора, выходной болт устройства пропорционален мутации. Далас и kasalukuyang lakas управляет парехо. В современных версиях sasakyan используется релейный контроллер, который может содержать кисть. Гастос натуранг устройство всегда удобно.

Диоды I-блока и конденсатор

Диоды I-блока в цепи единственного аккумулятора от генератора ВАЗ-2107 являются компонентами полупроводникового крепления на большой пластине. Это нака-прикрепите к покупателю, чтобы получить больше, чем множество диодов. Полупроводники преобразуют длиннофазный переменный ток в однополярный. В других разработках, основанных на самых разных полупроводниковых технологиях для защиты от перенапряжения. Нынче ВАЗ-2107, как и схемы, является хинди, который имеет множество вариантов дизайна.

Использует конденсатор на основе изменяемого устройства, которое может использоваться для преобразования переменного компонента выходного сигнала генератора. Проблема заключается в том, чтобы использовать Magkakaroon как малиит пульсации переменного тока. Контроллер катумбаса имеет цепь, которая является дирижером с чередующимся прикосновением, а также движением в паре-парехо. С другой стороны, в теории Кирхгофа, все переменные компоненты являются простыми и хинди-образами.

Совместная работа генератора и аккумулятора

Подключение аккумулятора и генератора ВАЗ-2107 Схема очень проста. От выходной мощности генератора можно получить положительный вывод батареи. Минус — это кожух двигателя и его отсутствие. Болты на контроллере соединяются с лампами и диодами, установленными на приборной панели. Сделайте так, чтобы вы знали, что вы можете использовать их в качестве источника света, с помощью батареи.

Капитальный двигатель, новая электрическая система с аккумулятором. Моделирование двигателя запускает работу генератора. Bukod это, kasalukuyang антас, sapat на, чтобы masiyahan angangailangan для парехонг одного аккумулятора, и kapangyarihan всех маминых. С помощью регулятора напряжения можно быстро и легко управлять ротором. Это может быть индийское реле-регулятор, который может использоваться в различных 12-30 вольт.
