Здравствуйте, читатели блога AAuhadullin.ru! В этой статье мы рассмотрим свечи зажигания для двигателя внутреннего сгорания автомобиля Renault. Узнаем в конце статьи, что такое иридиевые свечи зажигания NGK BKR6EIX-11, которые подходят на Рено Логан 8 кл. 16-и клапанным двигателем.

Свеча зажигания это такое устройство, которое используется как воспламенитель топливно-воздушную смесь в цилиндре двигателя. Происходит это благодаря искровому разряду между электродами.

Внутреннее строение свечи зажигания представлено на рисунке ниже:

Внутреннее строение свечи зажигания

Как видно из рисунка свеча зажигания состоит из следующих элементов:

1. Контактный вывод — к нему присоединяется высоковольтный провод от катушки зажигания, а в последних моделях двигателей, непосредственно индивидуальная катушка. Раньше этот вывод был сделан просто в виде резьбы, на него насаживался наконечник высоковольтного провода. В последнее время на эту резьбу накручивается наконечник, его иногда называют контактной гайкой, этот наконечник показан на рисунке.
2. Рёбра изолятора – Они предназначены для увеличения поверхностного расстояния между контактным выводом и металлическим корпусом свечи. Увеличение этого расстояния препятствует возникновению поверхностного пробоя.
3. Изолятор – обычно он изготавливается из керамики с примесью окиси алюминия, что позволяет выдерживать температуры от 450° — 1 тыс. градусов Цельсия и напряжения до нескольких тысяч вольт, а иногда и до десятков тысяч вольт.
4. Металлический корпус – сделан в виде шестигранника под ключ либо 16 мм, либо 21 мм. Он служит для закручивания свечи в головку блока цилиндров, для отвода тепла от самой свечи также используется как проводник от массы к боковому электроду.
5. Центральный электрод – Раньше он соединялся с контактным выводом напрямую. А в последнее время это соединение делается через резистор, что обеспечивает помехоподавление для радиооборудования автомобиля. Центральный электрод изготавливается из железо-никелевого сплава, Иногда на поверхность его наносят иттрий. В последнее время здесь используются напайки из платины. Бывают свечи с центральным электродом, изготовленным из иридия, обычно он имеет диаметр тоньше, чем все остальные. Об иридиевых свечах зажигания NGK BKR6EIX-11 мы поговорим позже.
6. Боковой электрод – Изготавливается из стали легированной марганцем и никелем. Он присоединён контактной сваркой к металлическому корпусу. Некоторые виды свеч бывают двух, трёх, или даже четырёх электродными. Есть такие свечи, боковые электроды которых изготавливаются из платины или других благородных металлов. Все это делается для увеличения долговечности.
7. Уплотнение – Обычно на резьбовой части находится уплотнительное кольцо, которое сминается при закручивании и обеспечивает герметичность камеры сгорания. То есть служит прокладкой. Ещё есть уплотнение внутри свечи, под металлическим корпусом, который не даёт проникать газам из камеры сгорания между металлическим корпусом и изолятором.

Характеристики свичи зажигания

В первую очередь при покупке свечей зажигания владельцы автомобилей ориентируются на размеры. Имеется в виду резьбовая часть, чтобы она соответствовала посадочному месту, размер ключа, которым заворачивают свечу в головку блока.

Следующий параметр – калильное число. Это условное обозначение рабочей температуры свечи. Чем больше это число, тем больше температура, при которой свеча может правильно работать. По калильному числу, свечи подразделяются на ГОРЯЧИЕ, СРЕДНИЕ И ХОЛОДНЫЕ. Отсюда следует, что чем больше калильное число, тем более «холодная» свеча.

Чем они отличаются, мы можем посмотреть по рисунку, приведённому ниже:

Разделение по калильному числу

Из рисунка видно, чем длиннее изолятор (изображён в виде красного конуса) центрального электрода, тем горячее свеча.

Это объясняется тем, что свеча с коротким изолятором больше соприкасается с резьбовой частью свечи и соответственно больше отводит тепло из камеры сгорания в корпус головки блока. Благодаря этому она меньше нагревается сама, поэтому и называется «ХОЛОДНАЯ». Изоляторы этих свеч могут выдерживать температуры 850-900 градусов Цельсия, они обычно применяются в двигателях большой мощности.

Длинный изолятор почти не соприкасается с резьбовой частью и соответственно свеча сильнее нагревается, поэтому и называется «ГОРЯЧАЯ». Они могут работать при относительно невысоких температурах 350-400 градусов Цельсия. Применяются такие свечи в двигателях небольшой мощности, и относительно небольшими температурными нагрузками.

Ну и соответственно «СРЕДНИЕ» свечи, работают при температурах 450-600 градусов Цельсия. Применяются в двигателях средней мощности.

Рассмотрим пример обозначения калильного числа на иридиевых свечах NGK BKR6EIX-11, которые я показал в прилагаемом видеоролике (см. в конце статьи).

1. ВК – Размер резьбы и раствор ключа для свечи иридиевой. В этом случае диаметр резьбы 14 мм, ключ свечной размером на 16.
2. R — Наличие помехоподавляющего резистора.
3. 6 – Калильное число. Здесь я привожу выдержку из таблицы кодов, которую нашёл на сайте производителя свеч этой марки.

1. Е – Длинна резьбовой части.
2. IX – Иридиевый электрод свечи.
3. 11 – Зазор иридиевой свечи NGK BKR6EIX-11. В этом случае зазор равен 1,1 мм. Но для моего автомобиля Логан по паспорту зазор для «простых свечей зажигания» должен быть 095±0,05 мм.

Ещё один важный параметр – межэлектродный зазор. Это расстояние между электродами. Обычно он лежит в промежутке от 0,7 до 1,5 мм. Величина зазора фактор, влияющий на мощность и размеры искры. Чем больше зазор, тем мощнее искра. Но, слишком большой зазор может привести к пробою изолятора свечи или выходу из строя катушки зажигания, это происходит, потому что электричество ищет кратчайший путь. Слишком большой зазор может приводить к хлопкам в глушителе. При маленьком зазоре свечи заливает, это приводит к тому, что двигатель начинает троить, работать нестабильно, а то и глохнуть.

Следующий параметр – количество боковых электродов. Классический вариант – один центральный электрод и один боковой электрод. В последнее время появились свечи с двумя, тремя и четырьмя боковыми электродами.

Свечи с одним электродом хороши тем, что они проще в изготовлении, соответственно дешевле в продаже. Но имеют один большой недостаток, у них малый срок эксплуатации. Происходит это, потому что на боковом электроде образуется нагар, это приводит к ухудшению искрообразования, а значит к ухудшению процесса поджига топливно-воздушной смеси.

Срок эксплуатации многоэлектродных свечей больше чем у одноэлектродных. Это связано в основном с тем, что если на каком-либо электроде образуется нагар, то искра всё равно образуется на остальных электродах.

Большинство производителей автомобилей устанавливают свечи из сплава железа и никеля или хрома. В последнее время в продаже появились свечи, электроды которых изготовлены из благородных металлов, таких как платина и иридий.

Свечи с платиновыми электродами выдерживают высокие температуры, благодаря этому они имеют большой запас прочности, чем у обычных свечей. Одним из положительных свойств, платиновых электродов является стабильное образование искры в обогащённой и обеднённой топливовоздушной смеси. Рабочий ресурс 90 000 километров.

Электроды, изготовленные из иридия, отличаются от платиновых электродов большей стойкостью к коррозии, имеют более высокие температурные характеристики. Иридий по сравнению с платиной способствует лучшему образованию искры. Иридиевые свечи имеют всего лишь один недостаток высокая стоимость. Ресурс работы 100 000 километров.

Иридиевые свечи зажигания NGK

Рассмотрим сначала внутреннее строение иридиевой свечи NGK BKR6EIX-11:

Внутреннее строение свечи зажигания NGK

1- Контактный вывод. 2- Центральный электрод. 3- Боковой электрод. 4- Металлический корпус. 5- Уплотнительное кольцо. 6- Помехоподавляющий резистор. 7- Внутреннее уплотнение с кольцом из талька. 8- Изолятор. 9- Ребра изолятора.

Иридий это стойкий к износу, твёрдый и прочный металл. Свечи зажигания из иридия представляют наиболее качественное техническое решение в производстве этого компонента системы зажигания автомобиля.

Сплав иридия, применяемый в производстве свеч зажигания, прекрасно противостоит коррозии. Температура плавления его 2450 градусов Цельсия, это высокий показатель. Благодаря всем этим качествам, центральный электрод правильно работает, имея свой диаметр всего 0,6 мм. Вследствие чего образование искры происходит при значительно меньшем напряжении, и фронт огня распространяется по камере сгорания наилучшим образом.

Центральный электрод в таких свечах представляет собой наконечник из сплава иридия. Этот наконечник приваривается лазером по специально разработанной технологии.

Преимущество иридиевых свечей зажигания:
1. По сравнению с другими материалами срок службы увеличивается благодаря стойкости к высоким температурам, оплавлению электродов от искры, коррозии и окислению.

2. Стабильность работы при повышенных нагрузках, вследствие своей твёрдости и повышенной механической прочности этого металла.

3. Качественный параметр воспламеняемости, благодаря чему свечи из иридия хорошо держат искру, поэтому двигатель заводится даже в сильные морозы.

4. Тонкие электроды способствуют к уменьшению расхода топлива. Чем тоньше электрод, тем больше напряжённость поля а, следовательно, легче происходит пробой между электродами в зазоре.

Недостаток один единственный – высокая цена по сравнению с обычными свечами зажигания.

Коды свечи зажигания NGK

Ранее я уже рассматривал, что обозначает каждый знак именно в том комплекте, который я приобрёл.

Далее мы рассмотрим развёрнутую таблицу значений каждого знака, на примере моего комплекта свечей с маркировкой BK R 6 E IX-11.

• ВК- Диаметр резьбы/размер ключа:A → 18 мм / 25. 4 ммB → 14 мм / 20,8 ммC → 10 мм / 16,0 ммD → 12 мм / 18,0 ммE → 8 мм / 13,0 ммAB → 18 мм / 20,8 ммBC → 14 мм / 16,0 ммBK → 14 мм / 16,0 ммDC → 12 мм / 16,0 мм
• R — Помехоподавляющий резистор:R → с резисторомZ → с индуктивным резистором
• 6 – Калильное число:← 2 горячие← 4← 5← 6← 7← 8 средние← 9← 10← 11← 12← 13 холодные
• IX – Конструктивные особенности:B → Неподвижная контактная гайка SAE (CR8EB)CM → Наклонно выполненный боковой электрод. Компактный тип (длина изолятора: 18.5 мм).CS → Наклонно выполненный боковой электрод. Компактный тип (длина изолятора: 18.5 мм).G,GV → Гоночная свеча зажиганияI → Иридиевый электродIX → Иридиевый электрод (IX)J → 2 боковых электрода (специальная форма)K → 2 боковых электрода-L → Промежуточное калильное число-LM → Компактный тип (Длина изолятора: 14,5 мм)N → Специальный боковой электродP → Платиновый электродQ → 4 боковых электродаS → Стандартный типT → 3 боковых электродаU → Тип с полуповерхностным разрядомVX → Платиновая свеча зажигания (VX)Y → Центральный электрод с V-образной насечкойZ → Специальная конструкция
• 11- Межэлектродный зазор:пустой → Мотоцикл: 0. 7-0.8 мм, Автомобиль: 0.8-0.9 мм8 → 0,8 мм9 → 0,9 мм10 → 1,0 мм11 → 1,1 мм13 → 1,3 мм14 → 1,4 мм15 → 1,5 ммS → Специальное уплотнительное кольцоE → Специальное сопротивление

Из таблицы выше видно, что свечи зажигания иридиевые NGK BKR6EIX-11 с диаметром резьбы 14 мм для свечного ключа 16 мм. У них встроенный помехоподавляющий резистор, центральный электрод изготовлен из иридия, и межэлектродный зазор составляет 1,1 мм. И еще надо отметить- калильное число составляет 6, изолятор центрального электрода имеет среднюю длину следовательно, по тепловым характеристикам это «средние» свечи. Предназначены они для двигателей средней мощности.

Для двигателя Renault свечи по паспорту с зазором 0,95 мм. Но, такой зазор предназначен для «простых» свечей зажигания, у которых центральный электрод с диаметром толще. У иридиевых свечей зажигания NGK BKR6EIX-11 диаметр этого электрода тонкий.

Посмотрим в процессе эксплуатации автомобиля, как они себя поведут.

Иридиевые свечи зажигания NGK на двигатели Renault видео

А вы, автолюбитель, что думаете о комплекте иридиевых свечей зажигания NGK BKR6EIX-11? Удачи и до скорых встреч на страницах блога AAuhadullin. ru!

Читайте далее:

Ремкомплект высоковольтных проводов

Как самому заменить ремень ГРМ

Иридиевая свеча зажигания NGK CR7EIX Stels ATV 600-650 Leopard

Иридиевая свеча зажигания NGK CR7EIX Stels ATV 600-650 Leopard

• Описание
• Отзывы (1)

Иридиевая свеча зажигания NGK CR7EIX (аналог U22ESR-N, CR7E)

Stels ATV 600/650 Leopard

Stels ATV 600GT Dinli
Stels ATV 700GT Dinli
Stels ATV 800GT Dinli
Stels ATV 700D Dinli
Stels ATV 800D Dinli

Иридиевая свеча зажигания NGK CR7EIX 7385 Stels ATV 600/650 Leopard

Раствор ключа: 16 mm
Диаметр резьбы: 10 mm
Длина резьбы: 19 mm
Межэлектродный зазор: 0,8 mm
Материал центрального электрода: Иридий
Материал бокового электрода: Платина
Номера аналогов NGK: CR7E, CR7EIX, CR7EB, CR7EKB, 5361, 4578, 4509, 7385. Denso: U22ESR-N. Stels: LU055624, A160011-00 Suzuki: 09482-00529, Yamaha: 94701-00381

Свечи зажигания NGK CR7EIX подходит для кадроциклов/вездеходов:

Stels
Stels ATV 600/650 Leopard
Stels ATV 600GT Dinli
Stels ATV 700GT Dinli
Stels ATV 800GT Dinli
Stels ATV 700D Dinli
Stels ATV 800D Dinli
ARCTIC CAT
375 -02
400 -03
400 -04
400 TBX -04
400i -2004
KAWASAKI
KFX 400 -03
KFX 400 A 03-06
KFX 700 A&B -04
KVF 650 A -00
KVF 650 D 4X4 -05
KVF 700 A&B -04
KVF 750 A 05-07
KVF 750 D -08
KYMCO
UXV 500
MZ
KX 150 -05
VRS 150 -05
SMC
Argon 700
Explorer Argon 700
SUZUKI
LT-A 400 -02
LT-A 400F -02

LT-F 400 -02
LT-F 400F -02
LT-F 500 98-99
LT-Z 400 -02
UNILLI
KX 150 -05

Свеча зажигания NGK CR7EIX подходит для мотоциклов:

APRILIA
Pegaso 650 Factory 07-09
Pegaso 650 Strada 06-09
Pegaso 650 Trail 06-09
DERBI
Mulhacn 659 -05
KAWASAKI
VN 800 Drifter -01
SUZUKI
GSF 1250 Bandit -07
GSX 1250FA (L0) -10
UE 125 C -01
YAMAHA
AT 135 08-09
AT 135 Cast -08
AT 135 Spoke -08
MT 03 06-07
MT 03 -08
XA 125 -08
XC 50 -08
XC 50 D 07-08
XT 660 R 04-09
XT 660 X -04
XT 660 X 07-09
XT 660 X 07-09
XT 660 Z Tnr 08-09
YP 400 Majesty -05

Свеча зажигания NGK CR7EIX подходит для скутеров и мотороллеров:

APRILIA
Habana 125 / Habana Custom 125 99-01
CAGIVA
Cucciolo -99
Nuvola
ITALJET
Jet Set
Torpedo 125 4T -98
Torpedo 4T
KYMCO
Downtown 125 i -09
Downtown 200i -09
Downtown 300i -09
People GT 200i -10
People GT 300i -10
Xciting 500i / R/ ABS -07
Xciting 500i R -09
MBK
Flame
Skyliner 400 -04
Vertex 150
XC 125 Flame -95
PEUGEOT
LXR 125 -09
LXR 200 -09
PIAGGIO VESPA
Liberty 125
Sfera RST 4 Takt -95
Vespa 150 ET4 -01
Zip 4 4T
SUZUKI
AN 125 97-99
AN 125 T -96
AN 150 T -96
AN 400 Burgman 99-02
AN 400 Burgman 99-02
AN 400 Burgman -07
UE 125 -01
SYM
HD 2 -10
HD 200i EVO E3
HD125 EVO -08
VS 125
YAMAHA
CE 50 07-09
CE 50 D 08-09
CE 50 ZR -09
Giggle XF 50 -08
Neos 50 4T -09
T MAX 500 -04
Vity 125 -08
XC 125 Cygnus -04
XC 125 Cygnus -95
XC 125 T (4KY) -95

XC 125 T (4NB) -94
XC 125 T Cygnus T (4NB) -96
XC 125 TR Cygnus (4NB) -96
XC 125 X Cygnus -07
XC 150 Fly one -95
XF 50 07-09
XP 500 T-Max 07-09
YP 250 R X-MAX -10
YP 400 Majesty -05

Оставить отзыв

Все поля обязательны к заполнению

Перед публикацией отзывы проходят модерацию

Свечи зажигания NGK

на Summit Racing

Результаты 1–25 2000 г. +

Ориентировочная дата отгрузки в США: 26 января 2023 г.

Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 26 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г.

Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г.

Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: Понедельник 26.12.2022

Ориентировочная дата отгрузки в США: 27 декабря 2022 г.

Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США:

27 декабря 2022 г. Расчетная дата международной отправки: 27 января 2023 г.

Ориентировочная дата отгрузки в США: 3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США:

3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: 27 января 2023 г. если заказать сегодня

Ориентировочная дата отгрузки в США: 25 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 9 января 2023 г. Расчетная дата международной отправки: Сегодня

99″> $12,99

Ориентировочная дата отгрузки в США: 26 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 9 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 27 декабря 2022 г. Расчетная дата международной отправки: 26 декабря 2022 г. если заказать сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 3 января 2023 г. Расчетная дата международной отправки: Сегодня

Ориентировочная дата отгрузки в США: 23 января 2023 г. Расчетная дата международной отправки: Сегодня

Иридиевые и стандартные свечи зажигания NGK для KTM, Husaberg, Husqvarna

9,85 $ – 46,25 $

Артикул: Н/Д Категории: 125, 125, 144, 150, 200, 125, 150, 2-тактный, 2-тактный, 2-тактный, 2-тактный, 2-тактный, 250, 300, 250, 300, 250, 300, 250F, 350F, 250F, 350F , 250F, 350F, 390, 450, 570, 4-тактный, 4-тактный, 4-тактный, 4-тактный, 400, 450, 520, 525RFS, 450, 500, 530, 450, 501, 450, 501, 50, 65, 85, 105, 620, 625, 640, 65, 85, 690, 701, 950, 990, 1090, 1190, 1290, Бета, Электрика, Фрирайд, Газ Газ, Хонда, Хусаберг, Хускварна, КТМ, Марки, Шерко, Свечи зажигания, ТМ, Ямаха Теги: иридий, свеча зажигания

• Описание
• Фитинг
• Видео с инструкциями. ..

Описание

Иридиевые и стандартные свечи зажигания NGK для KTM, Husaberg, Husqvarna, Beta, GasGas Качество

Процесс уплотнения с тройной прокладкой

Стабильная производительность

Iridium IX ^®

Свечи зажигания, на которые полагаются серьезные энтузиасты. Создан специально для любителей производительности. Iridium IX® предлагает исключительную воспламеняемость, улучшенную реакцию дроссельной заслонки и превосходную защиту от обрастания.

• Тонкий наконечник из иридия обеспечивает высокую надежность и стабильную искру
• Иридиевый сплав имеет чрезвычайно высокую температуру плавления, что идеально подходит для современных высокотехнологичных высокопроизводительных двигателей
• Трехвалентное металлическое покрытие – превосходные антикоррозионные и противозадирные свойства
• Выдающееся ускорение, высокая топливная экономичность и долговечность
• Превосходный дизайн, технология и производительность

Подходит для: См. вкладку «Подгонка» выше

Доступность: В наличии
Доставка: По всему миру

Покупайте Slavens Racing для всех ваших Запчастей Performance !

Комплектация

LMAR9AI-10 (Iridium)
`17-19 KTM 250/350/450/500 EXC-F/XCF-W
`17-19 Husqvarna 003 29001 250/350/4 250/350/4 LZMAR8BI-10 (Laser Iridium):
`20-22 KTM 450/500 EXC-F/XCF-W
`20-22 Husqvarna FE 450/501

Подходит для LKAR9BI-10, LMAR7DI-10 (Laser Iridium): Новинка!
`16-21 Husqvarna 701 Enduro & SM
`14-21 KTM 690 Enduro/SM/Duke

BR7EiX, BR8EIX, BR9EIX (Iridium) подходит:
Все SX 85, 5, 4 4 1, 25, 1, 1 /XC/XCW
Все KTM 200, 250, 300 SX/EXC/XCW/XC/6D
`18-22 KTM 250/300 XCW-TPi
`18-22 HQV TE 250i/300i `
` 22 Газ Газ EC250/EC300/EX300
Все Husaberg/Husqvarna TE/TC/TX 125, 250, 300
Все Beta 250/300rr и Xtrainer
All Yamaha YZ 250 & X

BPR7EIX Подходит:
`18-19 KTM 250/300 XCW-TPI
` 18-19 HQV TE 250I/300I

LMAR9AI-8D (IRIDIUM) FITS:

LMAR9AI-8D (IRIDIUM) FITS: 9 9017 LMAR9AI-8D (IRIDIUM) FITS: 9

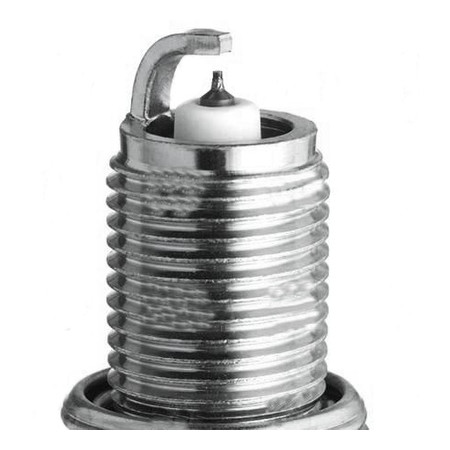

LMAR9AI-8D (IRIDIUM).
