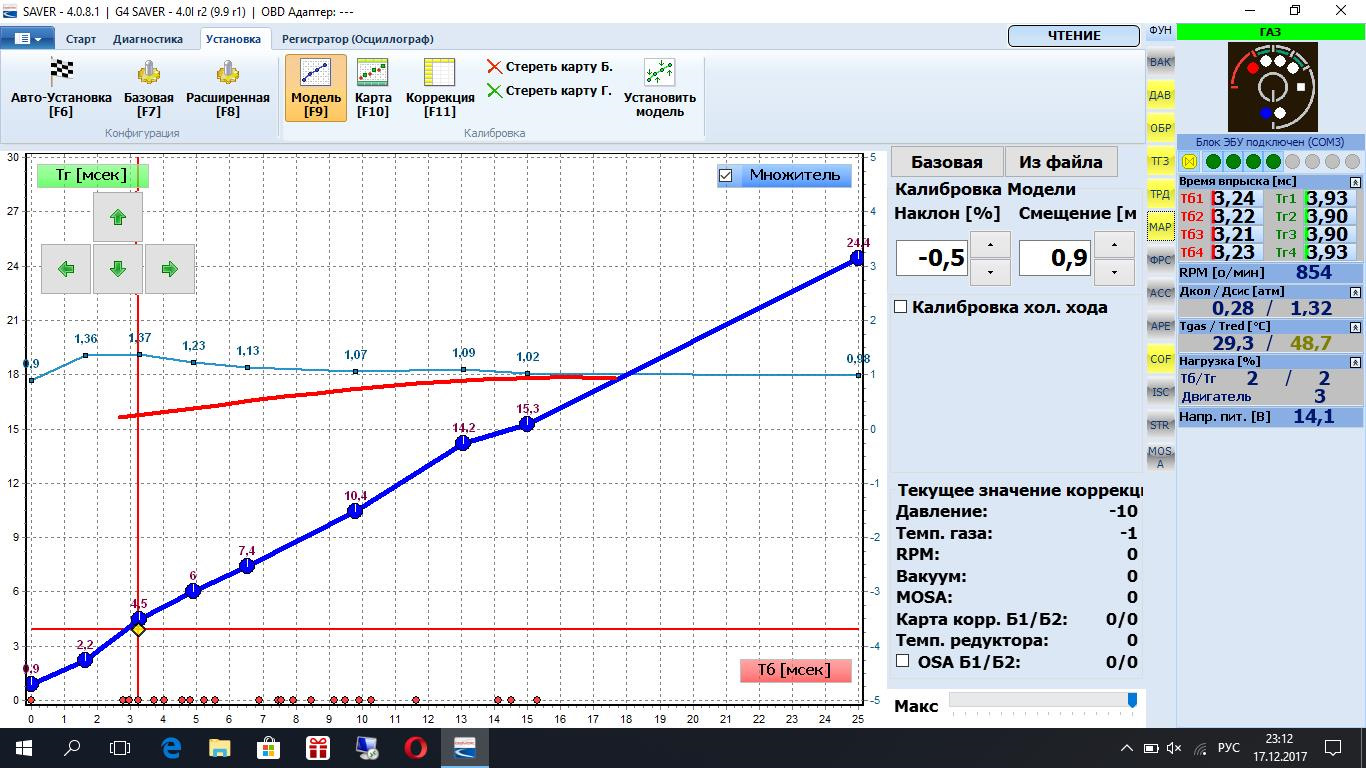

Как настроить гбо: Настройка ГБО 4 поколения своими руками

Содержание

Как настроить ГБО на карбюраторе

В отличие от ГБО 4 поколения, где для настройки достаточно внести правильные вводные данные в топливную карту, ГБО 2 поколения настраивается механически, то есть вручную. Суть настройки ГБО на карбюраторе сводится к тому, чтобы путем корректировки исходящего давления на редукторе выставить такую подачу пропан-бутана, чтобы двигатель корректно работал на всех оборотах без перегрева смеси в цилиндрах и без лишнего перерасхода газа. Потому для самостоятельной настройки вам точно понадобится помощь второго человека.

Как настроить ГБО на карбюраторе

 Регулировка ГБО 2 поколения на карбюраторе заключается в корректировке положения двух винтов. Один из них отвечает за давление второй ступени холостого хода, второй - за количество газа, проходящего через канал холостого хода.

Как настроить ГБО на карбюраторе:

  • заводим двигатель и прогреваем его, выставив на карбюраторе обороты холостого хода на 950-1000 оборотов;
  • отключить подачу бензина и выработать его. Вывернуть дозатор на редукторе на максимум;
  • завернуть винт холостого хода до конца и отвернуть его на 5 оборотов, второй винт также завернуть до конца;
  • переключить топливо на газ и с помощью подсоса выставить обороты 1700-2000. Убирая подсос и корректируя винт холостого хода, ищем момент максимальных оборотов. Регулировка закончена, когда подсос убран, двигатель работает стабильно и ровно;
  • второй винт закручивайте понемногу до тех пор, пока обороты на холостом ходу на пропан-бутане не приблизятся к реальным оборотам на бензине.
Следующий шаг подключения и настройки ГБО к карбюратору - настройка чувствительности редуктора и дозатора. Для этого винт, отвечающий за количество проходящего газа откручиваете до тех пор, пока он не перестанет влиять на холостые обороты. Затем закручиваете его на 0,75-1,25 оборота. Настройка завершена, если двигатель хорошо реагирует на педаль газа.

  И последний шаг - настройка дозатора. Принцип простой - нужно откручивать винт дозатора до тех пор, пока не перестанут расти обороты двигателя. Для двухсекционного дозатора для первой камеры сделать написанное выше, для второй камеры - или закрыть полностью, или поставить на 25-30% закрытой в сравнении с первой камерой.

Простые системы настраиваются без помощи мастеров, но, если речь идет, например, о настройке ГБО на карбюратор Ловато или другого итальянского ГБО, то без помощи профессионалов не обойтись. Приезжайте в сервисные центры партнерской сети СТО KOSTA GAS, где вас будут ждать мастера, работающие с любым итальянским ГБО. Здесь можно купить ГБО на карбюратор, купить ГБО на автомобиль 4-6 поколений и даже установить газодизель. Также для каждого клиента есть приятные сюрпризы: бесплатное страхование двигателя, покупка ГБО в Харькове в кредит и многое другое. Станьте нашим клиентом и почувствуйте, что такое настоящий европейский сервис.

KOSTA GAS - лучшие цены без посреднической наценки от итальянских партнеров!





Как правильно настроить ГБО 2 поколения – Газ на Авто

Несмотря на появление инновационного газобаллонного оборудования 4, 5 и 6 поколений на международном рынке, системы ГБО 2 поколения остаются до сих пор востребованными среди автолюбителей. Особенно актуальной становится установка подобных механизмов на машины из бюджетного сегмента, на которые монтировать дорогостоящие аппараты просто нецелесообразно. Сегодня купить гбо 2 поколения Харьков остается востребованной услугой, особенно, для многочисленных авто с карбюраторными двигателями.

Установка гбо 2 поколения выпуска имеет ряд неоспоримых преимуществ даже в сравнении с конструктивно совершенными агрегатами:

  • Минимальное количество электроники в устройстве облегчает процесс настройки ГБО.
  • Возможность сэкономить на уходе за оборудованием и сервисном обслуживании (собственноручно проверяя исправность комплектующих элементов). На вашем авто гбо ремонт тоже не будет слишком уж затратным.
  • Незамысловатая конструкция газовой системы – повод для самостоятельного монтажа аппарата (при наличии достаточного количества у автолюбителя узкопрофильных знаний).
  • Доступная стоимость устройства в сравнении с современными газовыми установками 4, 5 и 6 поколений.

Автовладельцы, переоборудовавшие свое транспортное средство на альтернативный вид топлива, пытаются сэкономить на регулировке системы и задаются насущным вопросом: Как правильно производится настройка газового оборудования Харьков?

Последовательная регулировка ГБО 2 поколения

Регулировка газовых систем 2 выпуска существенно отличается от последующих моделей – процесс правильной настройки ГБО легче. Ремонт и установка газового оборудования на автомобиль Харьков, когда речь идет о гбо для карбюратора, обходится значительно дешевле более новых систем. Чтобы успешно осуществить подобную процедуру необходимо соблюдать следующую последовательность действий:

  • Регулировка начинается с настройки электронного редуктора.
  • Заведите автомобиль на бензине и прогревайте на нем двигатель до 90–100 градусов.
  • Дождитесь оборотов в количестве 900–1100 в минуту и прекратите подачу горючего.
  • Выставьте дозатор давления на предельный уровень, выкручивайте вентиль холостого хода (ХХ) в одну и в другую сторону на 5 оборотов, а винт объема газа полностью закрутите.
  • Правильно настроить газобаллонное оборудование Харьков подразумевает следующие действия – заведите автомобиль на газовом горючем и добейтесь оборотов силового узла 1500–2000.
  • Медленно проворачивайте винт ХХ, выявляя промежуток, в котором двигатель «проваливается».
  • Подобная манипуляция осуществляется до тех пор, пока подсос окончательно не станет «утопленным».
  • Не торопясь закручивайте обратно вентиль ХХ, добиваясь такого же количества оборотов, как и на бензиновой топливной системе.
  • Затем начинается настройка чувствительности электронного редуктора. Если необходимо, производится ремонт редуктора KME, Stag или другой.
  • Выкручиваем регулировочный вентиль до того момента, пока не снизятся обороты мотора.
  • Теперь проворачиваем винт обратно на 0,75–1,25 оборота.
  • Нажмите на педаль газа – двигатель должен моментально среагировать на произведенное действие.
  • Настраивая дозатор, необходимо выставить число оборотов около 3000–3500, не помогая при этом подсосом, нажмите на педаль газа.
  • Вкручивайте дозатор до появления изменений в показаниях оборотов.
  • Далее, правильная регулировка гбо 2 поколения, подразумевает поворачивание винта дозатора влево до момента, пока продолжают увеличиваться обороты.
  • От найденного промежутка поверните винт в обратную сторону на пол оборота.
  • Зажав педаль газа, необходимо вкрутить винт регулировки на ¼ оборота.
  • Вентиль чувствительности электронного редуктора поворачиваем еще на пол оборота.
  • Проводим с винтом дозатора подобную манипуляцию, которую осуществляли ранее. При необходимости, производим ремонт датчика гбо.

Если соблюдать все вышеперечисленные манипуляции, то у автовладельца впредь не появится вопроса: Как правильно настроить ГБО 2 поколения? Следует отметить, что предпочтительнее в процессе регулировки использовать эмулятор лямбда зонда – устройство существенно облегчит водителю задачу оптимизации рабочих алгоритмов оборудования.

Как настроить ГБО: мы знаем об этом все

Мы работаем для вас

Одна из отличительных особенностей нашей работы – это ориентация на клиента. Цена ГБО 4 поколения, которую мы можем предложить, весьма привлекательна, так как наше предприятие заключило дилерские соглашения с компаниями Autogas Italia и Lovato.

Сразу оплатить стоимость установки ГБО некоторым клиентам сложно, поэтому мы предлагаем воспользоваться кредитными программами наших банков-партнеров. Ваши интересы учитываются максимально: предусмотрена возможность досрочного погашения, можно обойтись без первоначального взноса, решение о выдаче кредита принимается в кратчайшие сроки.

Окончательный выбор – за клиентом

В нашей работе нет места небрежному отношению даже к мелочам. Мы предоставляем заказчику возможность увидеть все варианты оборудования до того, как будет принято окончательное решение об установке. Наши менеджеры могут наглядно продемонстрировать, как формируется цена установки ГБО.

Мы не навязываем клиентам определенное оборудование, и предлагаем ГБО на инжектор от 6 производителей. Наши мастера знают как настроить ГБО разных фирм

, поэтому смогут установить практически любой комплект по вашему выбору.

Разумная предусмотрительность

Современное оборудование для работы на газу отличается повышенной надежностью, ресурс работоспособности составляет около 150 000 км. Подавляющему большинству наших клиентов ремонт газового оборудования Ловато может не понадобится, однако без сервисного обслуживания все же не обойтись. Наши клиенты получают памятку, в которой содержится важная информация относительно эксплуатации установленного оборудования.

Как правило, дополнительная настройка ГБО Digitronic, как и другого современного оборудования, не требуется, однако прохождение планового технического обслуживания даст уверенность в том, что газобалонное оборудование работает безукоризненно. Особого внимания требуют фильтры очистки газа, которые требуется периодически менять. Фильтры тонкой очистки могут работать до 10 000 км пробега, фильтры грубой очистки – в три раза дольше. Для клиентов, которые хотят максимальной уверенности в работе оборудования, мы предусмотрели специальные гарантийные программы.

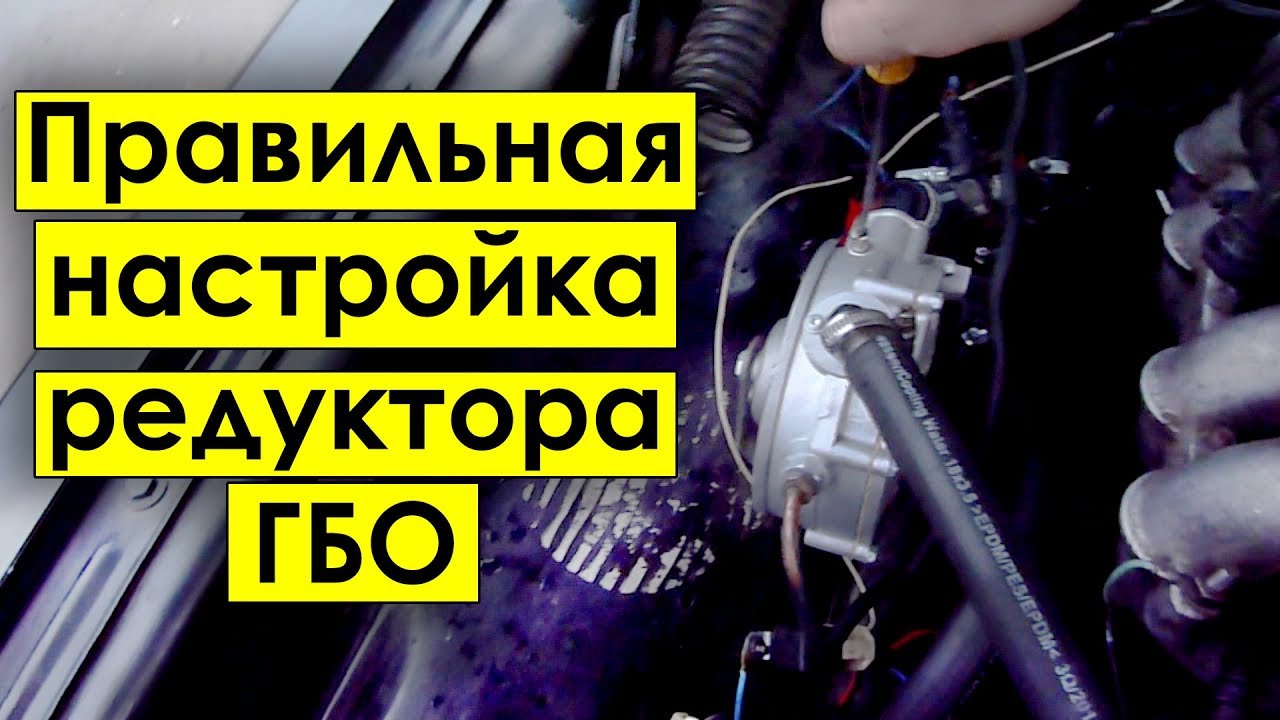

Настройка газового редуктора на автомобиле с ГБО

В системе газобаллонного оборудования много важных компонентов, но особенно хочется выделить газовый редуктор. Он выполняет много различных функций, основной из которых является понижение давления газа, который поступает из баллона. Газовый редуктор работает для поддержания постоянного уровня давления на выходе.

Конструктивно газовый редуктор состоит из нескольких камер, клапанов, которые связывают эти камеры, а также испарителя, канала, так называемого, холодного хода и самого устройства, которое запускает подачу газа. Для бесперебойной работы всей системы очень важно правильно настроить работу газового редуктора.

Настройка газового редуктора в ГБО 2 поколения

Настройка газового редуктора напрямую зависит от того, сколько в нем имеется регуляторов. В пропановом редукторе их зачастую два, что усложняет процесс, а вот в метановом аналоге он, как правило, один.

Итак, в ситуации, когда в газовом редукторе установлен только один регулятор, он будет регулировать только давление газа. Газовые редукторы весьма простые устройства для регулировки давления. Они поддерживают необходимое давление вне зависимости от того, какой идет расход газа. Эта простота подталкивает многих владельцев машин, которые ездят на газовом топливе, самостоятельно подкрутить регулятор.

Делают это владельцы при помощи так называемого «винта жадности», который располагается на шланге. Правильное название этого винта – дозатор.

Но в такой ситуации могут возникнуть некоторые сложности из-за того, что дозатор находится в закрытом положении. Если у вас возникла такая ситуация, что нужно поднять давление, сначала нужно проверить, открыт ли винт, и только после этого можно приступать к регулировке.

Сам дозатор представлен в виде винта, который сжимает пружинку. По внешнему виду все они могут различаться, но по принципу своего действия они абсолютно одинаковые. А принцип действия такой. Если вы винт закручиваете, то подача газа понижается газовым редуктором, если выкручиваете, то наоборот – повышается. Винт может быть как с левой резьбой, так и с правой, и чтобы понять, что вы делаете, закручиваете или выкручиваете его, присмотритесь к винту, если он входит в корпус глубже, то подача газа понижается, и наоборот.

Определить, правильно ли вы отрегулировали давление, можно по работе двигателя. Если она ровная и мотор не трясется, то регулировка правильная, если нет, то стоит попробовать еще. Главное при регулировке не давать мотору полностью заглохнуть и не переобеднить смесь.

Заниматься регулировкой можно самостоятельно, но лучшим вариантом будет отправиться в наш сервисный центр, специализирующийся на установке газобаллонного оборудования.  Наши опытные специалисты быстро и качественно произведут настройку ГБО любого поколения на вашем автомобиле, тем более, что стоимость услуг по регулировке ГБО в нашем сервисе невысокая.

Регулировка ГБО 2 поколения - как она проводится?

Регулировка ГБО 2 поколения - не прихоть, а необходимость. В условиях постоянного повышения цен на бензинное топливо многие водители задаются вопросом о том, какое средство или тип оборудования можно использовать для экономии топлива. Поскольку электрический транспорт на сегодняшний день является достаточно дорогостоящим средством передвижения, единственным вариантом для многих начинающих и бывалых автолюбителей является газовое оборудование для автомобилей.

Стоит отметить, что распространенное мнение о том, что ГБО полностью заменяет заводскую систему двигателя, является неправильным. ГБО всего лишь качественно дополняет автомобиль, позволяя более выгодно и экономно использовать привычное топливо. ГБО 2 поколения принято считать наиболее оптимальным и выгодным вариантом оборудования. Благодаря ему многие автолюбители получили возможность использовать меньше бензина и тратить меньше средств на его покупку при условии постоянного передвижения.

Отличительные характеристики ГБО 2 поколения

Стоит сказать, что такой оптимизированный тип оборудования, как газобаллонная установка, используется в автомобильной промышленности уже достаточно давно. За это время компании-производители успели осуществить много прорывов в данной сфере. Были разработаны максимально качественные модели оснащения, которые выигрывают на фоне первых линеек и позволяют водителю использовать гораздо большее количество преимуществ.

Второе поколение ГБО считается на сегодняшний день немного устаревшей линейкой моделей. Однако этот факт совсем не значит, что такие установки сегодня никто не приобретает. Многие современные эксперты и специалисты в области установки и обслуживания ГБО 2 поколения заверяют, что среди множества вариантов стоит использовать именно системы второго поколения.

В чем же преимущества данного типа оборудования и каковы его отличительные характеристики? Вот лишь некоторые особенности ГБО второго поколения:

  • Простота эксплуатации. Второе поколение ГБО славится своей максимальной простотой и легкостью в эксплуатации. После выпуска первого поколения ГБО производители пересмотрели множество недочетов. В результате второе поколение получилось более надежным и качественным.
  • Простота регулировки. Регулировка ГБО 2 (второго) поколения качественно отличается от настройки других более поздних моделей, оснащенных дополнительной электроникой.
  • Простота ремонта. Ремонт и регулировка ГБО 2 поколения не требуют обязательного обращения в специализированный сервис. Второе поколение по своей простоте не уступает ни одной другой модели такого типа оснащения, что позволяет производить ремонт, настройку ГБО 2 или замену деталей в домашних условиях.
  • Низкая цена. В сравнении с последними моделями, ГБО второго поколения является максимально доступным и бюджетным вариантом оснащения. Современные ГБО установки по причине наличия многих дополнительных функций и электроники стоят на порядок выше предшественников. Поэтому для многих начинающих водителей приобретение второго поколения является максимально выгодным и удобным вариантом.

Как работает ГБО второго поколения?

Если сравнивать с моделями первого поколения, то газовое оборудование второй серии не особо отличается по своему функционалу от первоначального типа оснащения. Тем не менее, некоторые особенности существуют:

  1. Главным нововведением и преимуществом второго поколения ГБО является то, что модели таких установок были пересмотрены и оснащены дополнительными регуляторами подачи газового потока в двигатель. С помощью такого электромеханического устройства регуляции производители смогли значительным образом снизить уровень нагрузки на часть двигателя, потому что при контролируемой подаче газ способен гореть гораздо медленней, а это, в свою очередь, экономит топливо.
  2. Другой особенностью второго поколения ГБО является то, что такие установки более качественно влияют на ресурсную часть силового узла. Благодаря модернизированной функции ГБО описываемого типа не провоцируют появление нагара на стенках цилиндров и позволяют использовать их гораздо дольше обычного срока эксплуатации. Пониженный уровень накопления гари в цилиндрах делает выхлопные газы менее вредными для окружающей среды. Второе поколение ГБО способно предложить водителю самостоятельно регулировать подачу газа, что упрощает процесс эксплуатации и в то же время не нагромождает конструкцию.

Бывает, что после монтажа на автомобиль ГБО 2 поколения плавают холостые обороты. Подобное поведение автомобиля исправит качественная настройка. Как проводится регулировка ГБО 2 поколения, поговорим далее.

Основы регулировки ГБО

В случае установки, настройки ГБО 2 поколения и начала эксплуатации такого типа оснащения некоторые водители, как уже было сказано, могут столкнуться с проблемой плавающих оборотов. Также может возникнуть проблема чрезмерного расхода газа или появиться неприятные выхлопы, которых в нормальных условиях использования такого оборудования быть не должно. Появление вышеописанных признаков или большого расхода ГБО 2 поколения свидетельствует о том, что редуктор газового оборудования нуждается в настройке и правильной регулировке.

Регулировка ГБО 2 поколения пошагово

Правильная регулировка ГБО 2 поколения начинается с тщательного осмотра системы. Чтобы отрегулировать редуктор ГБО второго поколения, вам нужно обратить внимание на тип и количество регуляторов. В моделях описываемой линейки их два: первый отвечает за давление в цилиндрах, второй – за объем и количество подаваемого в двигатель газа. Далее принцип настройки будет таким:

  • Перед тем, как приступить к настройке ГБО 2 поколения следует запустить работу двигателя автомобиля на бензине и прогреть его примерно до 95 градусов по Цельсию.
  • Когда двигатель будет полностью прогрет, вам нужно выставить обороты на уровне 950-1000 единиц в минуту и прекратить подачу топлива в двигатель и остановить подачу бензина.
  • После выполнения всех вышеуказанных действий вам потребуется выставить первоначальные показатели регуляторов на ГБО, которые находились на предельных значениях. Регулировку давления нужно полностью вкрутить, а далее выкрутить на 4 оборота. Второй регулятор, который отвечает за подачу газа нужно вкрутить на максимально возможный уровень.
  • После установки показателей на регуляторах нужно снова включить подачу топлива и завести автомобиль.
  • Когда двигатель снова будет прогрет, вам нужно выставить регуляторы силового узла на отметке 1500-2000.
  • Когда силовой узел будет отрегулирован, вам необходимо вернуть показатель выкачивания газа на стабильно оптимальный показатель, который будет способствовать работе двигателя. Для этого винт стоит вращать до того момента, пока оборотные показатели не начнут расти вверх. Уровень всасывания газа нужно настраивать до тех пор, пока он не достигнет максимально допустимых показателей.

Далее надо стабилизировать работу ГБО установки и привести в норму ее показатели. Для этого используйте первый винт, отвечающий за подачу давления. Обороты, которых нужно добиться при такой настройке, должны полностью соответствовать показателям, которые может выдавать автомобиль в условиях использования бензинового топлива.

В процессе настройки следует помнить, что показатели датчиков могут меняться в течение пары секунд после вращения регуляторов и настройки подачи газа. Об этом стоит помнить всегда и делать небольшие паузы между этапами регулировки, дабы достичь максимально качественного результата.

Регулировка ГБО 2 поколения на финальном этапе

Для того чтобы все показатели ГБО установки пришли в норму, а вы могли и дальше использовать оптимизированный газовый прибор при езде на автомобилях, нужно удостовериться, что вся работа была проделана правильно и качественно. Чтобы проверить работу настроенной ГБО системы, вам нужно:

  • Прокрутить винт, который отвечает за чувствительность, и удостовериться в его слаженной работе и правильной настройке.
  • Проверить дозатор и его правильное функционирование.

Слаженная работа ГБО установки и регулировка этой системы напрямую сказывается на выхлопных газах. Чтобы проверить правильность всех проделанных манипуляций, вы можете просто проверить наличие в выхлопах углекислого газа.

В ситуации, когда газовое оборудование работает нормально, уровень газа в выхлопных потоках будет составлять не более 0,5%. Если же выхлопы являются чрезмерно загрязненными и аномальными, регулятор редуктора стоит прокрутить против часовой стрелки и ослабить давление, которое сдерживает подачу воздуха. Если уровень углекислого газа слишком занижен, манипуляции с регулятором стоит проделать с точностью наоборот, уменьшая поток подаваемого воздуха. На этом регулировка ГБО 2 поколения будет считаться завершенной.

Регулировка ГБО – регулировка газового оборудования на авто.

Регулировка ГБО

Газобаллонное оборудование автомобиля требует постоянного ухода и контроля его состояния. Наиболее подвержен износу в системах ГБО редуктор. Он необходим для перевода необходимого для впрыска газа, в паровую фазу и атмосферное давление, в соответствии с нагрузкой двигателя автомобиля. От его исправности во многом зависит плавность работы двигателя и в целом срок эксплуатации всей системы.

Наиболее уязвимой в редукторе, является его диафрагма. Её быстрый износ приводит к снижению качества работы двигателя на газе. Поэтому проверка и регулировка этого элемента ГБО должна стать постоянной заботой любого автомобилиста.


Регулировка ГБО автомобиля проводится при установке системы, при плановых замене фильтров и по рекомендации специалиста по ГБО.

При проведении регулировки необходимо соблюдать некоторые условия. Одним из основных требований, является соблюдение температурного режима в автомобиле. Температура охлаждающей жидкости автомобиля должна быть от 40 до 50 градусов. Важно установить чистый воздушный фильтр и заменить фильтр в системе ГБО.

Для получения качественного результата регулировки целесообразно заправить баллон качественным газом на авторитетной газовой заправочной станции. До начала работ требуется убедиться в исправности системы зажигания (катушках зажигания, свечах, высоковольтных проводах) и механических деталей двигателя.

Все мероприятия желательно проводить на той станции, где это оборудование было установлено. Установка ГБО в Москве.


Целью регулировки считается достижение результата, при котором создаваемая топливная смесь позволяет двигателю работать равномерно , как и на бензине, при любой нагрузке. По этой причине точные приборы здесь крайне важны.

Регулировка газового оборудования на авто, включает в себя на первом этапе изменение состава смеси на холостом ходу, и на втором при частичной нагрузке на двигатель.

Рекомендации по настройке ГБО

Газобаллонное оборудование сейчас считается невероятно популярным. На это есть определенные причины. Например, во время эксплуатации его не нужно регулировать. Оно становится необходимым лишь в том случае, когда заметна неисправность редуктора-испарителя. Среди важных симптомов, указывающих на это, можно назвать такие: низкокачественные динамические характеристики, сложности с двигательным пуском, резкое снижение мощности и тому подобное.

Куда стоит обращаться, если требуется настройка ГБО?

Если ваше транспортное средство оснащено таким оборудованием, которое было выпущено в третьем или четвертом поколении, то все осложнения появляются, вероятнее всего, из-за износа редуктора. Еще одной возможной причиной может быть такая: засорение двигателя, который был установлен на вход в редуктор газового типа либо в электроклапан. В данном случае мастера советуют связываться со специализированной технической станцией, в которой есть комплект оборудования, нужного для диагностических работ. Речь идет о газоанализаторе, приборе, используемом для накладки дублирующего контролера и так далее.

Также существуют системы, относящиеся к поколению первого и второго типа. Вообще, они представляют собой менее совершенные (в плане системы). Но перед тем, как начинать взаимодействовать с ними, лучше изменить содержание углерода в выхлопе автомобиля (этот показатель должен не выходить за пределы 0.45 процентов). Естественно, экспертиза может установить и существенное повышение нормы. В таком случае стоит взять винт положения и добавить карбюратору оборотов, а затем воспользоваться винтом холостого хода, дабы уменьшить объем поступающего газа. Также может быть выявлено слишком низкое содержание углерода. Что же делать в таком случае? Все просто: нужно совершить мероприятия, противоположные вышеописанным.

Чтобы получить возможность точной настройки оборудования газобаллонного типа, необходимо вварить в глушитель гайку переходного типа для кислородного датчика (они должна располагаться прямо за «штанами»). Стоит осуществить подключение проводов подогрева, идущих от зонта, а провода сигнала перенести в салон и там подсоединить их к прибору под названием вольтметр. Если показания устройства будут пребывать в области 0.2-0.8 Вольт, то поводов для волнения не будет. Если они будут более низкими или, наоборот, чрезмерно высокими, то это станет свидетельством того, что смесь или очень богатая или, наоборот, бедная. Подобная модернизация позволит определить связь между расходом топлива и тем, как водит машину пользователь.

Часть автосервисов советуют произвести подключение к лямбда-зонду (естественно, если он есть) – особому устройству, оснащенному микропроцессором, а также электронным дозатором. Такая система с легкостью автоматически корректирует компоненты горючей смеси. Однако дороговизна делает эту услугу не особо популярной

Как лучше регулировать электронный редуктор?

Для электронного редуктора-испарителя характерно два основных типа регулировки. Речь идет о количестве газа, который поступает через канал холостого хода, а также давления во второй ступени (данный параметр называется чувствительностью).

Если вам нужно осуществить настройку электронного редуктора, советуем работать согласно определенной последовательности. Сначала, к примеру, потребуется включить двигатель на бензине и разогреть его так, чтобы он имел рабочую температуру (холостые обороты стоит установить на уровне приблизительно 950-100 оборотов в минуту). После отключения подачи топлива постарайтесь выработать весь бензин. После этого нужно установить регулировку в исходное положение. Дозатор должен стоять на максимуме (если есть две камеры). Одна из них устанавливается до предела, а вторая на минимум. Винт чувствительности должен пребывать в нейтральном положении.

Что касается винта холостого хода, то сначала его рекомендуется зажать до максимуму, а затем повернуть примерно на пять оборотов. Далее потребуется установить холостой ход. Для этого придется завести машину, сделать питание газовым, а благодаря подсосу установить обороты на 1700-2000 в минуту. Попытайтесь медленно убрать подсос и повернуть винт холодного хода, найдя максимальное количество оборотов. Подобную операцию стоит совершать до того момента, пока двигатель не будет нормально работать в холостую и без присутствия подсоса. Затем стоит воспользоваться винтом холостого хода, дабы выставить максимум оборотов.

Далее необходимо будет понемногу начать закручивать винт чувствительности и одновременно с этим прислушиваться, меняются ли обороты или нет. Если это будет происходить, то советуем скорректировать их винтом холодного хода до предела. Если все попытки будут безрезультатными, то стоит попробовать повернуть винт чувствительности на пару оборотов и начать выполнять процесс заново. В итоге при завернутом до предела винте чувствительности двигатель гарантированно будет давать около тысячи оборотов в минуту. Затем стоит установить их в пределе 900-950, постепенно осуществляя заворачивание винта холостого хода.

Другой важной процедурой можно назвать настройку чувствительности редуктора газового типа. Для ее успешного выполнения потребуется отвернуть винт чувствительности до тех пор, пока это не покажет, как же двигатель работает в холостую. После этого рекомендуем завернуть винт приблизительно на один оборот назад. Свидетельством того, что все выполнено должным образом, можно назвать идеальный отклик автомобиля на нажатие педали газа.

Настройка дозатора также может осуществляться без сторонней поддержки. Для этого необходимо установить обороты на 3000-3500 в минуту. Стоит понимать, что использовать подсос в данном случае нельзя. После медленно заворачивайте дозаторный винт и найдите в оборотах некий порог изменений. Дабы удостовериться в том, что его установка верна, нужно еще немного отвернуть винт (буквально на пол-оборота).

Если же дозатор включает в себя две секции, камеры которых регулируются вне зависимости друг от друга, все вышеописанное стоит относить исключительно к первой из них, поскольку вторая должна стоять на 25-30 процентов относительно первой.

Завершающей процедурой регулировки (она к слову, также осуществляется в пошаговом режиме) является следующая: сначала резко выжмите «газ» и, медленно заворачивая винт чувствительности, отыщите провар в оборотном наборе. Выявив его, поверните немного поверните винт. Рекомендуем обращать внимание не на звук, а на то, как машина едет на малом «газу».

Как стоит настраивать вакуумный двигатель?

Вы должны различать два вида редукторов вакуумного типа. Речь идет о таких, которые имеют разделенную и объединенную регулировку. В первом случае процесс регулирования ничем не отличается от регулировки электронного устройства. Отличия начинают появляться лишь тогда, когда осуществляется настройка вакуумного редуктора.

Чтобы отрегулировать холостой ход, нужно пустить двигатель на газе и посредством подсоса сделать обороты равными 1700-2000 в минуту. Теперь начинайте постепенно убирать подсос, при этом вращая винт холодного хода до того момента, пока максимум оборотов не будет найдет. Конечной целью является такая: двигатель должен начать работать на холостом ходу даже без подсоса. В таком случае благодаря винту холостого хода можно будет выставить обороты до 1000-1100 в минуту, а затем немного снизить их.

Грамотная настройка дозатора потребует от вас установления количества оборотов до уровня 3000-3500 в минуту. При этом отсутствовать подсос не рекомендуется (можете пользоваться лишь помощником). Потом вам нужно будет начать постепенно заворачивать винт дозатора и отыскать порог изменений в оборотах. Во избежание ошибок постарайтесь подвигать дозаторный винт в разные стороны. Поняв, что все настроено правильно, осуществите его отворот приблизительно на пол-оборота. Подрегулировав холостой ход, вы завершите настройку газового оборудования.
