Как называется граната в автомобиле: ШРУС: зачем в машине граната?

Шрус (“граната”) в автомобилях ВАЗ (Лада) – конструкция, виды, ресурс, поломки и признаки износа || AutBar.Ru

В статье рассказано о разных видах шруса (в народе – “граната” или шарнир привода колес), которыми оснащаются автомобили ВАЗ (Лада). Из публикации вы узнаете, какие задачи выполняет типовой шрус, какой конструкцией, ресурсом, распространенными поломками, интервалами замены, признаками износа характеризуется эта важная деталь ходовой, устанавливаемая на отечественные модели АвтоВАЗа.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ: ДВИГАТЕЛЬ УАЗ ПАТРИОТ — ЗМЗ 409051 2.7 MPI 16v 150 Л.С

Шрус является одной из ключевых деталей ходовой части того или иного автомобиля, особенно отечественного — ВАЗ (Лада). Справочно заметим, что в былые годы эти компоненты зачастую использовали в задней подвески наравне с передними элементами. Однако массового характера установка шарниров на заднюю подвеску не получила, из-за не целесообразности в плане затрат. Сам же по себе шрус представляет из себя специальный движущийся в разных плоскостях подшипник, который отвечает за передачу момента кручения и как следствие движение колес транспортного средства. Таким образом, как видим шарнир — это действительно важный узел ходовой части автомобиля, который является связующим звеном между колесом и трансмиссией, обеспечивающий передачу крутящего момента к ведущей оси при изменении угла поворота, а также удержание его в правильной плоскости.

С реальным расходом топлива новой Lada Vesta NG 2022/2023, вы можете ознакомиться здесь.

Шрус – это шарнир равных угловых скоростей, то есть устройство, которое обеспечивает передачу созданного крутящего момента коробкой передач к ведущим колесам машины. Главной отличительной особенностью шруса от заднего моста, который всегда функционирует только прямолинейно является возможность обеспечивать поворот колес на 65-70 градусов. Справочно заметим, что у многих автомехаников, благодаря своей форме похожей на оружие, шрус называется “гранатой“.

С последствиями обрыва ремня ГРМ двигателя Лада Веста, вы можете ознакомиться здесь.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ, КОНСТРУКЦИЯ И ВИДЫ ШРУСА

Благодаря шарнирам, которые устанавливаются также на некоторые полноприводные автомобили с независимой подвеской, происходит передача крутящего момента от двигателя к трансмиссии, а затем на ведущие колеса. Шрусы не только приводят колеса в движение, но еще позволяют водителю ими управлять, при этом имея очень компактные размеры и небольшую массу. Что касается шрусов, расположенных на заднеприводном автомобиле с приводным мостом, то они достаточно сильно ограничены по своему функционалу, так как не имеют возможности управлять колесами.

Кроме того, отметим, что данный механизм выполняет сложные работы и постоянно функционирует под сильной нагрузкой. На сегодняшний день, благодаря технологиям в автомобилестроении, шрусы передней подвески в плане качества и надежности продвинулись далеко вперед, поэтому срок службы некоторых типов шарниров порой может достигать сотен тысяч километров пробега.

Разновидности автомобильных шрусов:

– Сухариковый: зачастую используется только на большегрузных автомобилях, на примере крупнотоннажных грузовиков и пассажирских автобусов;

– Трипоидный: используется во внутренних конструкциях транспортного средства, в связи с большим осевым перемещением;

– Спаренный угловой карданный: практически не популярен среди автопроизводителей, в связи со своей сложностью в плане строения;

– Шариковый: считается самым распространенным шарниром у производителей автомобилей на сегодняшний день. Шариковый шрус является основным шарниром в переднеприводных машинах.

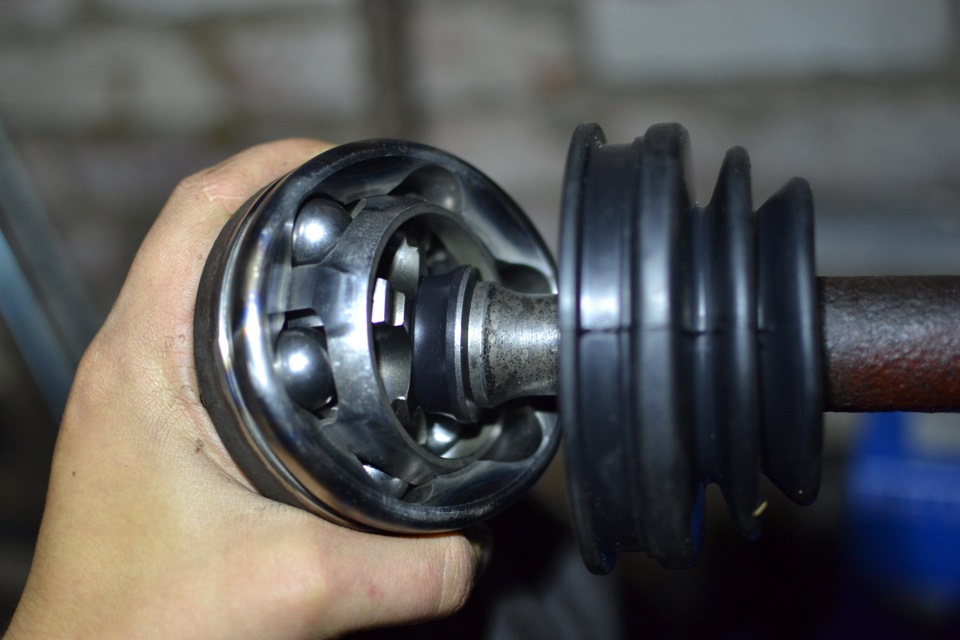

Как мы отметили ранее основной вид шруса на сегодняшний день у отечественного производителя АвтоВАЗ – шариковый, поэтому мы более подробно рассмотрим именно его строение. Конструкция шарикового шарнира является “сухим” по принципу работы, то есть элементы шруса не находятся в масле, в отличие от заднего моста, они лишь компонуются специальной смазкой, на подобии солидола. Как некоторым может показаться на первый взгляд такой узел подвески, как шарнир является, чем то сложным по своему устройству, однако это совсем не так, механизм до боли прост.

Типовой шрус передней ходовой той или иной модели ВАЗ (Лада) состоит из четырех основных элементов, которые и обеспечивают оптимальное функционирование механизма. Первым идет корпус шарнира, который изготавливается в форме сферической чаши, она то и устанавливается на приводной вал автомобиля. Затем идет нижняя часть шруса, которая называется сферическим кулачком с ведущим валом. Следующим компонентом в типовом шарнире является сепаратор, который изготавливается в форме кольца с отверстиями, в них располагаются и удерживаются шарики. Завершающим элементом шруса всегда идут металлические шарики, количество которых зачастую составляет не менее шести.

Именно благодаря шарикам, которые находятся в сепараторе шарнира передней подвески, такой тип шруса и получил название “шариковый“. Как видим строение с конструкцией типового шарнира приводного вала является очень простым, при этом механизм обладает высокой плавностью в процессе функционирования, благодаря чему транспортное средство способно плавно развивать скорость, без толчков и рывков. В сравнении с карданной передачей, в которой плавность во время работы, как таковой отсутствует, исправный шрус всегда обеспечивает плавность хода машины.

ПРИНЦИП РАБОТЫ, РЕСУРС, ПОЛОМКИ И ПРИЗНАКИ ИЗНОСА ШРУСА

А теперь, когда мы знаем строение и устройство шруса передней подвески, давайте поговорим, о том как он работает? И начнем с корпуса шарнира, он же шрус. В корпусе механизма, а если быть точнее, то в его нижней части имеются продольные канавки, в которые по одному вставляются металлические шарики, их как правило всего шесть. Шарики удерживаются таким элементом, как сепаратор. Их место расположено между корпусом и нижней частью механизма, причем таким образом, что шарики всегда являются, как бы связующим звеном компонентов. Кроме того, металлические шарики имеют свойство свободно перемещаться, но только строго по продольным канавкам корпуса.

Справочно заметим, что усилие передается ведущему валу, к которому подсоединен корпус шруса, а затем осуществляется передача энергии шарикам, они то в свою очередь отдают усилия нижней части шарнира. В свою очередь к нижней части механизма присоединяется ведущий вал, который забирает полученное усилие и после чего машина начинает плавное движение. В том случае, если автомобиль входит в поворот, то есть меняется угол вращения между валами, то металлические шарики начинают перемещаться по канавкам корпуса и с той силой, которая на них воздействует, передают усилие дальше по цепочке. Благодаря такому своеобразному строению шруса, механизм идеально подходит для передних колес, которые изменяют свой угол при помощи рулевой рейки.

Если говорить о ресурсе шруса, устанавливаемых на автомобили ВАЗ (Лада), то хочется сразу отметить, что благодаря достаточно прочной конструкции, деталь является одной из последних узлов, о которых вспоминает автовладелец в подвески. Однако стоит понимать, что высокая надежность шарнира относится только к тем механизмам, которые сделаны по правилам и из нужных материалов. Если шрус является оригинальной запасной частью (установлен на заводе АвтоВАЗ), то он способен прослужить верой и правдой порядка 120-150 тысяч километров, а то и весь срок эксплуатации автомобиля. Но почему часто можно слышать от автовладельцев, что шрусы в современных моделях АвтоВАЗа, на примере, Лада Веста, Лада Гранта или Лада Х—Рей, быстро выходят из строя?

Что касается поломок, которые могут происходить с шарнирами, то зачастую все они сводятся к самой главной причине – прорыв защитного пыльника. Дело в том, что главная задача резинового или силиконового пыльника заключается именно в защите металлических шариков и канавок корпуса шруса от попадания на них грязи с пылью. Ведь, как мы знаем попадающая грязь во внутрь механизма крайне пагубно влияет на конструкцию. Когда происходит прорыв пыльника, то корпус с элементами, как правило, долго не проработает, зачастую не более 1-2 тысяч километров пробега. Из-за чего так быстро приходит в негодность внутренний механизм шарнира?

Как всегда вся суть ответа на вопрос лежит на поверхности. Как только грязь проникает во внутрь, где функционируют шарики в продольных канавках, то песчинки начинают действовать на детали, как наждачная бумага, разрушая поверхность элементов и делая те же канавки шире по размеру. Когда наступает крайний момент, то металлические шарики банально заклинивает в канавках. После чего шрус ломается и автомобиль уже никуда не поедет. Вот поэтому пыльник шарнира является самым важным компонентом любого типа шруса в плане долговечности узла в целом, хотя в процессе работы механизма, он никакого участия не принимает.

Кроме защитного пыльника, на элементы ходовой отечественных автомобилей ВАЗ (Лада) также не менее сильное влияние оказывают механические воздействия. Например ехали мы по дороге и не заметили камень, бордюр или вообще в яму влетели на скорости. В этом случае мы можем очень сильно повредить механизмы подвески и как правило, при сильных ударах, особенно в область колес, шарниры просто выдирает с крепежей, как говорится “с мясом“. Справочно заметим, что самыми хрупкими и ненадежными шарнирными механизмами по праву считаются не оригинальные детали, как говорят автомеханики «дешевый Китай».

В заключении отметим, что шрус, он же «граната» или шарнир, независимо от его вида, играет одну из ключевых ролей в системе передней подвески в отечественных автомобилях ВАЗ (Лада). Кроме того, стоит помнить, что пыльники шрусов, необходимо систематически осматривать на наличие повреждений и течи смазки. Так как зачастую из-за во время недосмотренных повреждений на защитных элементах, шрус способен достаточно быстро выходить из строя. Напомним, что при замене старого шарнира на новый, не стоит забывать про то, что после процедуры по замене детали, необходимо в обязательном порядке произвести процедуру по регулировке развала-схождения колес.

ИСТОЧНИК МАТЕРИАЛА — НАШ КАНАЛ ЯНДЕКС ДЗЕН

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ! ПРОЯВЛЯЙТЕ ВЗАИМОУВАЖЕНИЕ НА ДОРОГАХ!

ШРУС: виды, конструкция, поломки

В автомобиле есть запчасти, которые всегда на слуху. Также в конструкцию машины входят детали, о которых мало кто слышал. К таковым относится шарнир равных угловых скоростей – ШРУС в Ланос. У водителей в обиходе другое название – граната. Оно появилось из-за конструкции узла. Внешне он отдаленно напоминает настоящую гранату.

ШРУС отвечает за передачу крутящего момента от трансмиссии к колесам. Гранаты позволяют управлять колесами, они обеспечивают большой угол поворота. ШРУС редко выходит из строя. Он имеет простую надежную конструкцию.

Деталь появилась в механизме автомобиля больше ста лет назад. И сегодня она является обязательной составляющей. Поэтому каждый водитель должен знать о признаках ее неисправностей.

Виды шарниров

В целом все ШРУСы можно разделить на четыре большие группы:

• Сухариковый. Такая модификация не применима по отношению к Ланос. Она устанавливается на грузовиках и автобусах.

• Трипоидный. Так называется внутренний ШРУС.

• Спаренный карданный угловой. Редкая модель шарнира ввиду своей сложной конструкции.

• Шариковый. Самый популярный вариант. Именно он устанавливается в Дэу Ланос.

Конструкция гранаты

Узел состоит из четырех элементов:

• Корпус. Он имеет сферическую форму. В корпусе расположен ведомый вал.

• Нижняя часть. Отличается округлыми очертаниями. Здесь находится ведущий вал.

• Сепаратор. Он представляет собой кольцо с отверстиями, в которых располагаются шарики.

• Металлические шары. Они размещаются в сепараторе. Всего в гранате шесть шаров. Именно они отвечают за передачу усилий от трансмиссии к колесам.

Причины и признаки поломок

Сверху шарниры покрываются пыльниками. Они защищают внутренние элементы от вредных внешних факторов. ШРУС нуждается в смазке. Пыльник также защищает от ее потери. От его целостности зависит ресурс шарнира. Негерметичный пыльник – самая распространенная причина поломки гранаты. Из-за этого осадки и дорожная грязь попадают внутрь ШРУСа, что приводит к его отказу. Из-за влаги и пыли шарики заклинят. При прорыве пыльника машину нужно незамедлительно отогнать на СТО.

Его замена может спасти ШРУС от поломки.

Вторая причина поломок шарнира – экстремальная езда. Резкие торможения и старты с вывернутыми колесами приведут к быстрому износу гранаты.

Некоторые модели ШРУСов подлежат ремонту. Также может потребоваться замена узла.

Признаки неисправностей:

• Смазка на колесе. Косвенный симптом. Смазка на шине появляется из-за порванного пыльника.

• Посторонние звуки. При выходе из строя гранаты появляется свист, щелчки, хруст. Последний – возникает в запущенных случаях.

• Рывки. Они появляются, когда машина трогается с места. Рывки возникают в районе расположения ШРУСа. Они свидетельствуют о разбитых канавках.

Износ шарнира может привести к отказу других запчастей. Рекомендуется каждые несколько тысяч километров пробега проводить визуальный осмотр пыльника, который является самой уязвимой составляющей гранаты.
