Шкив коленвала — как его заменить самому?
Многие автовладельцы, которые хоть раз проводили ремонт своего «железного любимца» своими руками, точно сталкивались с такой проблемой – как с коленвала снять шкив. Да, сразу же конечно можно обратиться к инструкции, прочесть её и, вроде бы, пустяки эта самая процедура. А вот и нет. Только Вы пытаетесь открутить тот самый заветный болт, оказывается, что это пустяковое, казалось бы, дело совсем уж и не так просто осуществить. И абсолютно не ясно как зафиксировать коленчатый вал так, чтобы не было его вращения. Тут вырастает следом и вторая проблема – каким боком подлезть к этому самому болту? Достаточно хлопот доставляет сильная затяжка шкива коленвала и снять его становится всё сложнее. Применяя силу велика опасность повреждения многих близрасположенных деталей двигателя или кузовное покрытие.
- Где стоит шкив коленвала и как до него добраться?
- Откручиваем гайку шкива коленвала
- Почему трудно снять зубчатый шкив коленчатого вала?
- Даже если болт шкива коленвала снят, впереди много работы
Суть проблемы лежит в болте шкива коленвала, или гайке – это зависит от модели.
Во время установки они закручиваются с огромным усилием. Это делается во избежание самопроизвольного раскручивания. Ведь если это произойдёт, то больших поломок не избежать, а следовательно придётся выложиться по полной на дорогостоящий ремонт. Болт или гайка со временем эксплуатации постепенно затягиваются и далее, а усугубляется это ещё и дополнительным коксовнием, коррозией и залипанием. При знании определённых приёмов и обладая специальными навыками, провести ремонт можно и за 10 минут. Далее мы рассмотрим как справиться с этими двумя задачами: гайкой и болтом шкива коленвала.
Где стоит шкив коленвала и как до него добраться?
Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, то не сразу замечаете шкив коленвала, будь то демпферный или обычный. Он скрыт под генератором, но проследив за тем, куда пролегает ремень, вы увидите диск, что плотно зафиксирован ступицей на валу. Это и есть та самая деталь. Шкивы, как Вы уже поняли, бывают двух видов: обычные и демпферные, для второго варианта характерно наличие массивного кольца, что расположено снаружи и отделено от основания резиновой прокладкой, которая служит элементом, понижающим вибрацию детали.
Внешняя кромка демпфера покрыта зубцами, которые нужны для работы датчика положения коленвала.
Для снятия шкива коленчатого вала, следует сначала освободить генераторный болт стопора, а после ослабить натяжной настолько, чтобы ремень слегка опустился и появилась возможность его снять. Следующим отсоединяем антифризовый бачок. При этом может помешать ремень рулевого гидроусилителя. Рядом со шкивом откручиваем болт на 14, который создаёт натяжение передачи гидроусилителя, и снимаем её. Остаётся последний шаг, преодолев который, мы выполним поставленную задачу. Ну и конечно же финальный рубеж самый сложный. Нужно открутить единственный болт, фиксирующий шкив. Подобраться к нему проще из под днища автомобиля со стороны правого переднего колеса. Задача выполнится без особых усилий при наличии пневматического гайковёрта.
Откручиваем гайку шкива коленвала
Если на конце коленчатого вала шкив удерживается гайкой, то это является прямым признаком двигателя классической компоновки заднеприводного автомобиля по типу ВАЗ моделей 2101-2107, Нива и подобных им.
Эту гайка носит ещё и второе название – «храповик», ведь на неё могут иметься уступы для «кривого стартера».
Работу по снятию шкива коленвала рекомендуется проводить на смотровой яме. Коленвал необходимо зафиксировать включением на коробке четвёртой передачи и стояночным тормозом. Перед началом процедуры запаситесь следующими инструментами:

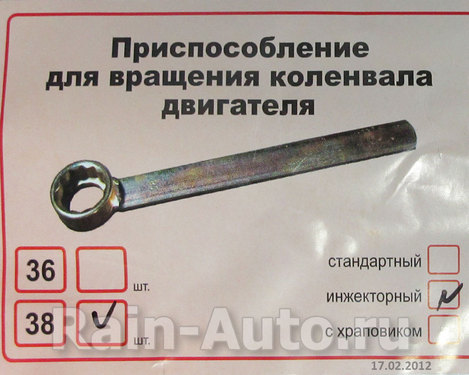

— накидным или торцовым ключами на 36-38;
— удлинителем рычага, пригодится и отрезок любой крепкой трубы.
Когда Вы уже находитесь в яме под автомобилем, откручивать гайку лучше пробовать максимально возможно длинным рычагом. Если же она не поддалась, то переключаем коробку передач на нейтралку и делаем следующее:
— снимаем насвечники;
— находясь в яме, устанавливаем ключ с рычагом таким образом, чтобы его конец упёрся в пол или лонжерон автомобиля по курсу вращения коленвала;
— поворачиваем ключ в замке зажигания и тем самым подаём краткий импульс.
Зачастую с первых попыток гайка поддаётся и далее её можно будет отвернуть обычным ключом.
Не забудьте ослабить и снять генераторный ремень.
Почему трудно снять зубчатый шкив коленчатого вала?
Болт, что удерживает шкив коленвала, преобладает в двигателях переднеприводных автомобилей. В них расположение блока перпендикулярно автомобильной оси. В случае с болтом, в отличие от гайки, придётся постараться посильнее, ведь к болту подобраться будет посложнее. И для этого Вам следует подготовить вот что:
— домкрат;
— пенёк;
— торцовую головку соразмеряемую по размеру с болтом и удлинительный рычаг;
— автомобильные инструменты.
Бороздя просторы интернета и интересуясь у знакомых автолюбителей, многие желают пойти по неправильному пути наибольшего сопротивления, зато, как они думают по наиболее быстрому, а именно без предварительных подготовительных работ.
— поднимите переднюю правую часть автомобиля и затем снимите колесо;
— установите автомобиль на пенёк;
— сверху возле капота снимите все детали, которые смогут воспрепятствовать доступу: воздушный фильтр и щиток грязевой защиты;
— далее снимите ремень генератора;
— для того, чтобы зафиксировать коленчатый вал, откройте заглушку блока сцепления и в образовавшееся отверстие вставьте монтировку, чтобы заклинить зубья маховика;
— на болт шкива под аркой колеса наденьте головку с рычагом удлинения;
— болт откручивайте против часовой стрелки.
При правильном выполнении вышеперечисленных манипуляций болт должен поддаться и его можно легко открутить. Если же такого не случилось, тогда ещё удлините рычаг. Если же и это не помогло, тогда на помощь придёт стартер, как было описано выше в случае с гайкой у заднеприводных автомобилей.
Полезно знать! Любое соединение на резьбе, даже если оно чрезмерно сильно затянуто, можно ослабить, не прилагая больших усилий. Просто достаточно знать и успешно применять народные автомобильные хитрости. Проблема снятия шкива коленвала сойдёт на нет, если Вы заранее смочите шапку гайки или болта тормозной жидкостью, маслом по типу «WD» или обычным столовым уксусом. Не лишним будет слегка постучать по граням головки.
Но отвинтив гайку или болт, Вы не всегда сможете просто снять шкив с вала, ибо он прочно на нём удерживается. Снять его можно используя монтировку. Достаточно аккуратно и равномерно поддевать его с разных сторон. Важно прикладывать усилия как можно ближе к самому валу. А если случай ну совсем уже безнадёжный и не помогает всё перечисленное, тогда придётся использовать специальный съёмник шкива коленчатого вала. Это специальное устройство в виде шпильки с гайкой, на которой имеются два или три захвата. Концы захватов закрепите за края шкива, а в центр вала уприте конец шпильки.
Проворачивая съёмник по часовой стрелке, Вы постепенно стянете шкив с вала.
Но не будьте уверены в том, что коленвал вращается по часовой стрелке абсолютно во всех марках автомобилей. Например коленвал в некоторых моделях вращается в обратном направлении. Следовательно резьба гайки шкива будет уже не правой, а левой.
Даже если болт шкива коленвала снят, впереди много работы
Итак, шкив коленвала снят. Какие-то из описанных манипуляций да помогли и упрямые болт или гайка всё-таки поддались. Но, как Вы уже поняли – это ещё не конец пути и нужная деталь по щучьему велению не окажется в Ваших руках. Ступица располагается на валу очень плотно, в дополнение её ещё сдерживает шпонка, которая воспрепятствует её случайному соскальзыванию. Идеальным вариантом, как уже обговаривалось выше, послужит специальный съёмник шкива коленвала. Подойдёт даже самая недорогая модель. Он избавит Вас от затрат лишних усилий и времени. Снимать шкив нужно очень аккуратно, ведь можно повредить шпоночный паз, а это может привести к быстрому износу ступицы, ведь деталь уже будет сидеть не достаточно плотно.
Другой способ снятия тоже был кратко осмотрен нами выше. Если автомобильная монтировка не подходит из-за своих больших размеров, то можно использовать калёные инструменты от мотоцикла. Подойдут любые Г-образной формы. В данном случае помощь ещё кого-нибудь покрепче не будет излишней, ведь эта процедура отнимет у Вас больше сил, чем в случае применения специального съёмника. Перед тем как надевать новый шкив на вал, рекомендуем смазать место установки шпонки солидолом. Затем обстукайте шкив молотком по разным сторонам, предварительно положив на него гасящую прокладку из мягкого прорезиненного материала.
Как открутить и снять шкив коленвала ваз 2110
Ваз 2110 или в простонародье «десятка», с самого первого выпуска в июне 1995 года, завоевала любовь людей среднего класса. Выпуск этой модели производился 12 лет. Не сложная в обслуживании и лёгкие поломки, а также замену некоторых деталей несложно сделать самостоятельно, не прибегая к услугам автосервиса. Что сэкономит не только время, ведь ожидание, когда в сервисе возьмутся за машину может колебаться в зависимости от загруженности мастеров, но и деньги.
Двигатель ВАЗ 2110 8 клапанов инжектор, объем – 1,5 литра, передний привод, коробка передач М5. Мощность двигателя 56 кВт, крутящийся момент 118 Нм. Огромный плюс-не большой расход топлива.
Максимальная скорость 170 километров за час, при этом разгон составляет 14 секунд. Очень хорошо подходят для городского интенсивного движения. Заводиться даже при – 25 градусов мороза. Ходовая часть выполнена качественно, отлично подходит для ям и ухабов. Подвеска крепкая. Гидроусилитель руля можно установить, но на заказ. Комплектующие не дорогие, даже оригинальные может позволить купить среднего класса автолюбитель.
Салон не слишком вместительный, но имеет багажник на 450 литров. Задняя спинка откидывается, средняя полностью, а боковые имеют меньшое отклонение. Можно легко перевозить длинномерные грузы. Двигатель внутреннего сгорания оборудованный ременным приводом, датчики и электро блок управления двигателем контролируют работу систем. Самая частая поломка для ВАЗ 2110 8 клапанов является трение двигателя.
Причиной может быть:
- Не качественное топливо, в результате забилась одна из деталей топливной системы. При этом придётся изучить схему подачи топлива и устранить проблему. Самостоятельно это сделать сложно и может занять много времени. Лучше в таком случае обратиться в автосервис.
- Повреждение свечей зажигания, проводов. Нужно визуально всё осмотреть и проверить фрагменты тестером.
- Неисправность электронного блока управления и датчиков. Эту проблему любителям домашнего ремонта не решить. Придётся обращаться к мастерам, которые имеют опыт, и специальную технику.
Ваз 2110 8 клапанов инжектор имеет высокие технические характеристики. Но, как и все автомобили со временем какие-то детали имеют свойство изнашиваться. Основные поломки, которые автолюбители могут исправить сами это замена шкива калевала Ваз 2110 8 клапанов. Зубчатка или шкив, коленвала Ваз 2110 это одна из самых часто заменяемых деталей. Срок их хорошей работы в среднем 3 года.
Владельцам автомобиля не составит труда заменить его самостоятельно, так как этот процесс прост. Разобравшись в смене зубчатки коленвала, водитель получит опыт ремонтных работ в системе ручного привода газораспределительного механизма, но и иных сможет в дальнейшем регулировать клапан или делать их модификацию.
Содержание статьи
Назначение и роль шкива коленвала
Назначение и роль шкива коленвала
Каждый привод этой марки автомобиля имеет 2 разновидности шкива:
- Блочного типа.
- С разъединённой системой с втулкой – демпфер (выступает в роли амортизатора при больших нагрузках на коленчатый вал).
В самом начале производства ВАЗов шкив был цельным и крепился одним болтом. Но с появлением инжектора вмонтировался к ступице и демпфер.
Как снять демпфер
- Нужно отсоединить провод, который соединяет минусовый вывод электрического элемента с корпусом изделия от аккумулятора.
- Снять вентилятор и муфту.
- Слегка подорвать стержень шкива душника, и сбросить ремень.
- Аккуратно дабы не повредить теплообменник вытаскиваем зубчатку с вентилятора.
- Открывается подступ к гасителю. Затем скрутить слегка болты и снять его.
- Когда происходит снятие ступицы, её нужно зафиксировать от прокруток.
Демпфер
Все двигатели состоят из нескольких систем и работают с помощью источника механизированной энергии-коленчатого вала. От него перенаправляется некоторая часть лавирующего момента и приводится в действия валов, генератора, помпы и т.д.
Шкив коленвала 2110 – это одна из деталей двигателя газораспределительного механизма и дополнительных узлов. Находиться в передней половине коленчатого вала.
Исполняет функции:
• Отслеживает угловую скорость, и позицию вала.
• Уменьшает шум.
• Снижает размах колебания коленвала.
Шкив это одной из самых важнейших деталей типичного двигателя.
Повод для смены шкива коленвала
Шкив коленвала Ваз 2110 надёжная деталь автомобиля, но она может приходить в неисправное состояние.
В случае наблюдения хоть одного пункта с ниже перечисленных – пора его менять:
- Если течёт масло из-вала.
- Ощущение усиливающей резонации.
- Трещина в месте посадки демпфера (механизм для уменьшения или предотвращения колебаний). Нужна замена вместе с шестеренкой коленвала.
- Проворот ступицы.
- Если снимают коленчатый вал для любых ремонтных работ.
Как открутить шкив коленвала Ваз 2110
Для хорошего обзора и доступа к шкиву автомобиля наилучшее всего использовать смотровую яму или эстакаду. Неплохо будет взять помощника ведь справиться в одиночку сложно с некоторыми процессами.
В случае отсутствия смотровой ямы поднять автомобиль с помощью домкрата и можно начинать демонтаж, который состоит из таких этапов:
- Для избежание поломки болта во время его выкручивания нужно обработать его каким-либо средством (например, WD-40), для лучшей прокрутки, так как он под действием температуры и других факторов может покрыться ржавчиной. Как результат его очень сложно скрутить.
- Открутить болт и аккуратно снять правое колесо, так как двигатель расположен поперечно, то для доступа к шкиву придётся его снять.
- Убрать имеющийся там воздушный фильтр.
- Отвинтить шурупы, и снять щиток для защиты двигателя от грязи. [BR]• Убрать ремень генератора, а также все механизмы, которые усложняют доступ.
- Открыть заглушку на коробке сцепления и в открывшемся пространстве вставляется монтировка, что бы заклинило зубья шестерни.
- На болт одеть ключ с удлинителем, прокручивать. Аккуратно снять с содействием специального съемника.
- Монтируем новый, при этом смотрим чтобы выемка на шкиве совпадала с зубцом.
Как результат его очень сложно скрутить.Часто новички при самостоятельном ремонте своего автомобиля, сталкиваются с незнанием того, как снять шестерню коленвала.
Шестерня коленвала это деталь благодаря которой приводится в действие механизмы в приводе. Имеет форму шестерёнки с зубьями, на них одеваться цепь или ремень.
Обычно на коленчатый вал крепятся шестерёнки ГРМ и приводы масляного насоса. Шестерёнки ставятся с плотной посадкой и крепятся шатунным стержнем с резьбовым крепежом.
Причины поломки шестерни коленвала
- Состояние дорог оставляет желать лучшего, поэтому мерцание и высокая скорость приводят к усложнению в работе зубчатых передач, происходит свойственны всем деталям стирание зацепления зубьев.
- Дефект шатунного стержня
Как снять шестерню коленвала Ваз 2110
Снять зубчатку легко, когда коленчатый вал снят с двигателя. Для упрощения работы снятия нужен специальный съемник.
Важно знать, что снимать её нужно после того, как двигатель остыл.
- Нужно установить съемник на шестерню, и вращать стержень. Через нескольких прокруток она начнёт выходить.
- Аккуратно снять шестерню убрав при этом шпонку.
- Тщательно исследовать паз на коленвала.
Для установки шестерни коленвала нужна металлическая труба, которую можно одеть на вал.
