Как отрегулировать фары ваз 2110 своими руками. Регулировка положения рычага переключения передач

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

подготовка автомобиля, площадки и стенда;
осмотр регулируемых элементов;

процесс регулировки.

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

Проводится проверка надежности работы корректора.
Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптического центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

При помощи моющего средства смывается вся грязь со стекла.
Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.

Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.

Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
Такая же манипуляция проводится с правой фарой.

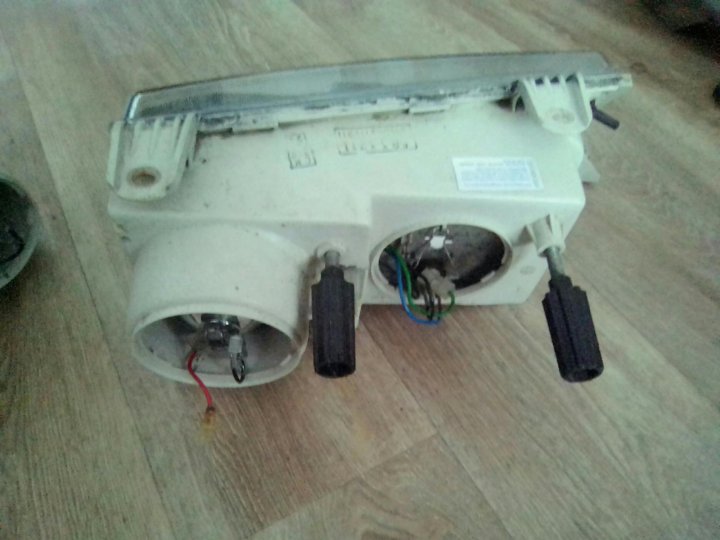

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается от стенда на расстоянии 5 м.
Теперь регулятор фиксируется в положение 4.
Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
D — линия обозначающая высоту подъема горизонтальной границы пучков света;
О — осевая линия;
l — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

Выворачиваются весь крепеж, и фары вынимаются из гнезда.
С них снимаются лампы.
Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
Демонтируется отражатель. Он держится на 3 точках.
Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.

После очистки мусора протягивается новая трубка.
Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Даже начинающий автомобилист понимает, что от регулировки фар зависит безопасность водителя и его спутников, а также других участников дорожного движения, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать нужный обзор на дороге – это касается и дальнего, и ближнего света. Значит нужна регулировка фар ВАЗ 2110.

В этом материале мы опишем, как проводится эта процедура на «десятке». Все шаги расписаны максимально просто, поэтому отрегулировать свет сможет и начинающий автомобилист. Также мы рассмотрим альтернативу стандартному устройству для настройки. После прочтения статьи вы будете знать, что собой представляет электрокорректор и как его поставить на ВАЗ 2110.

Оптика ВАЗ 2110

На автомобилях этого поколения установлены следующие приборы освещения:

Блок-фары. При помощи элементов управления на приборной панели можно переключаться между дальним и ближним светом.
Указатели поворота.
Противотуманные огни. Эта оптика появилась только на «десятках» последних версий, но ПТФ можно поставить самостоятельно.
Габаритные огни.

Прежде чем проводить регулировку света, нужно убедиться в том, что гидро- или электрокорректор работает исправно. В противном случае такая «настройка» только усугубит положение. Если приборы в порядке, тогда можно приступать к настройке.

Регулировка фар

Чтобы точно отрегулировать свечение фар, необходимо полностью заправить «десятку» топливом. Также во время регулировки рекомендуется, чтобы на водительском месте сидел человек приблизительно вашей комплекции. Тогда положение кузова будет естественным. Не забудьте проверить давление в покрышках. Если они спущены (даже немного), доведите показатель до нормы. Все готово? Переходим к настройке.

Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:

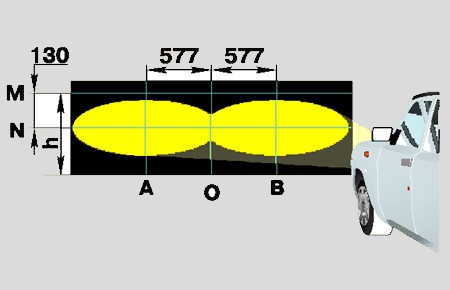

У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.
Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
Готово, регулировка света проведена.

Устанавливаем электрокорректор фар

Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.

На «десятку» можно поставить:

Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.

Установка электрокорректора от ГАЗ

Покупать нужно комплект, где присутствуют провода. В противном случае вам придется самостоятельно делать витую пару.

Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.

Укорачивание длины штока проходит по следующей схеме:

Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.

Регулировка

Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.

Видео по регулировке фар:

Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины — для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.

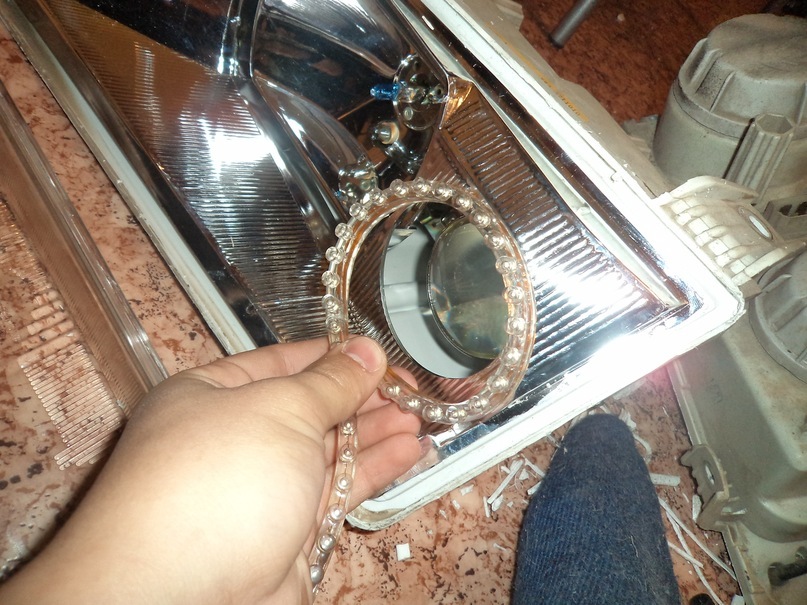

Как осуществить разборку фары

Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:

Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
Прорежьте на линзе небольшой П-образный профиль.
Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» — фиксаторы из пластика, закрепленные на отражателе.
Защелкните шар на краю отражателя.
Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.

Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.

Особенности снятия блок-фары

Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.

Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.

Альтернативная настройка

Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:

Нарежьте резьбу на крепежах регуляторов светового потока.
Закрутите внутрь фонарей винты и наденьте на них шайбы.
Снимите фиксаторы из пластмассы.
Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
Вся конструкция фиксируется при помощи контрольной гайки.

Подготовительные работы перед корректировкой без разборки

Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.

Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:

Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
Промойте все стекла на головных фарах.
В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
Проверьте давление во всех колесах, а при необходимости подкачайте.
Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.

Алгоритм действий при настройке

Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:

Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке — в машине находится только водитель.
Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.

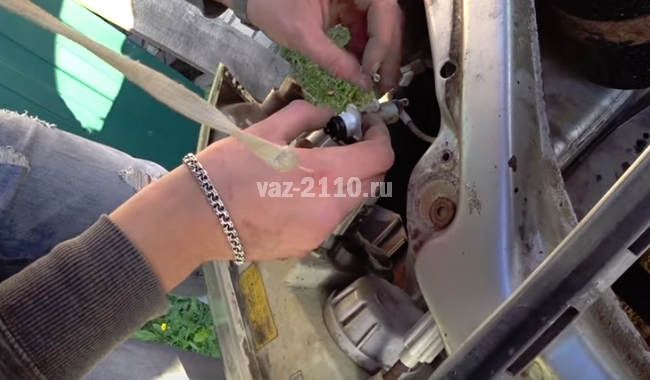

Если нужно менять блок-фару

Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:

Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».

После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.

От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется п ериодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.

[ Скрыть ]

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

отечественного производства, так называемые фары Киржач;
импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Фара завода «Автосвет»

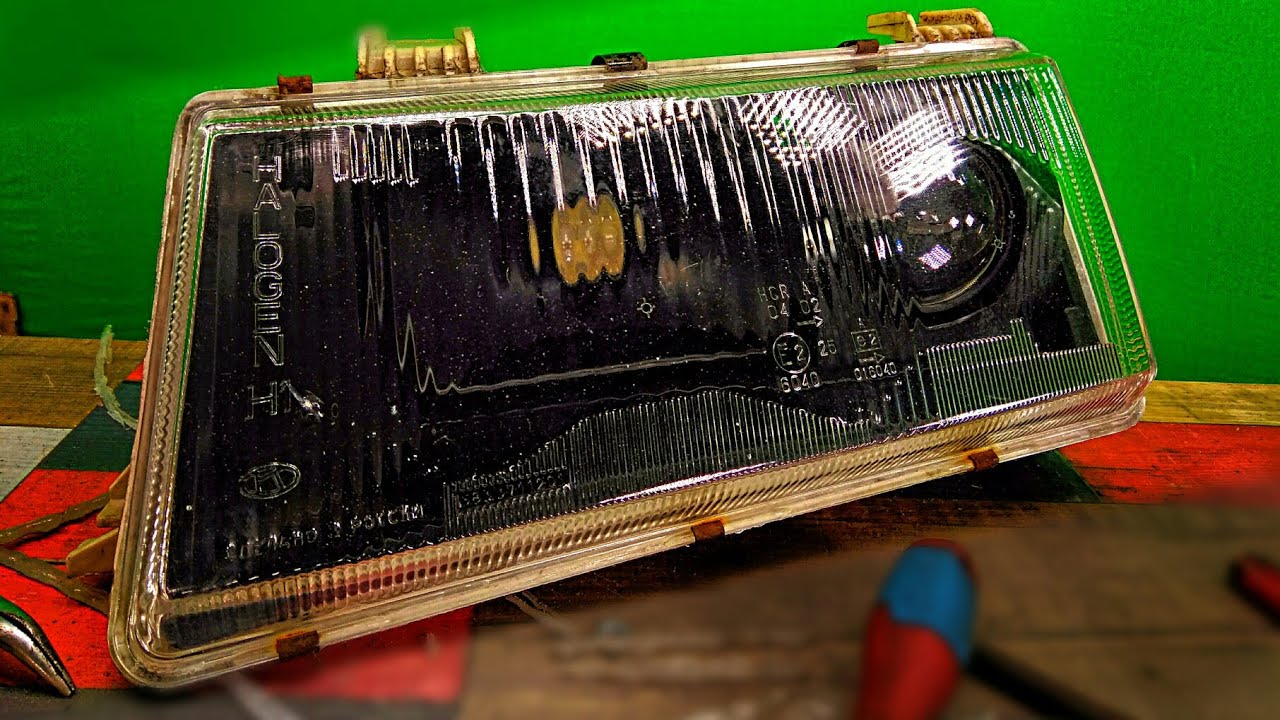

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

Фара Бош для ВАЗ 2110

В чем заключается важность регулировки фар?

Важность регулировки фар объясняется такими нюансами безопасности:

Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.

Как правильно отрегулировать фары, не снимая их?

Регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

Нанесение шаблона разметки на стене или установка готового.
Обозначение точек центров ламп.
Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
Повернуть регулятор гидравлического в положение, соответствующее минимальной загрузке.
Открыть капот.
Закрыть одну из фар плотным материалом, например, куском картона.
Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
Провести аналогичную процедуру с другой фарой.

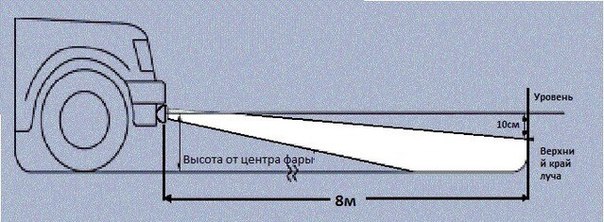

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
Открутить три точки крепления отражателя.
Снять пружину корректора через отверстие для установки исполнительного механизма.
Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

Отключить клемму аккумулятора.
Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
Снять штекеры подачи питания на головную фару.
Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
Отвернуть три болта крепления фары и немного утопить ее вглубь.
Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
Открутить четвертую точку крепления фары и вынуть ее из гнезда.
Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

Снять все точки крепления трубопроводов корректора к кузову.
Вынуть регулятор, расположенный в панели приборов.
Демонтировать защитное жабо трапеции дворников.
Снять с креплений и отодвинуть расширительный бачок в сторону.
Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
Снять старый главный цилиндр системы.
Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
Протянуть магистрали по штатным маршрутам через моторный отсек.
Проверить работу системы.
Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:

Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
Защитить место подключения проводов к двигателям изолентой.
Скроссировать проводку на штекер, который будет подключаться к клавише управления.
Подключить кнопку.

Принципиальная схема подключения проводов на штекер клавиши

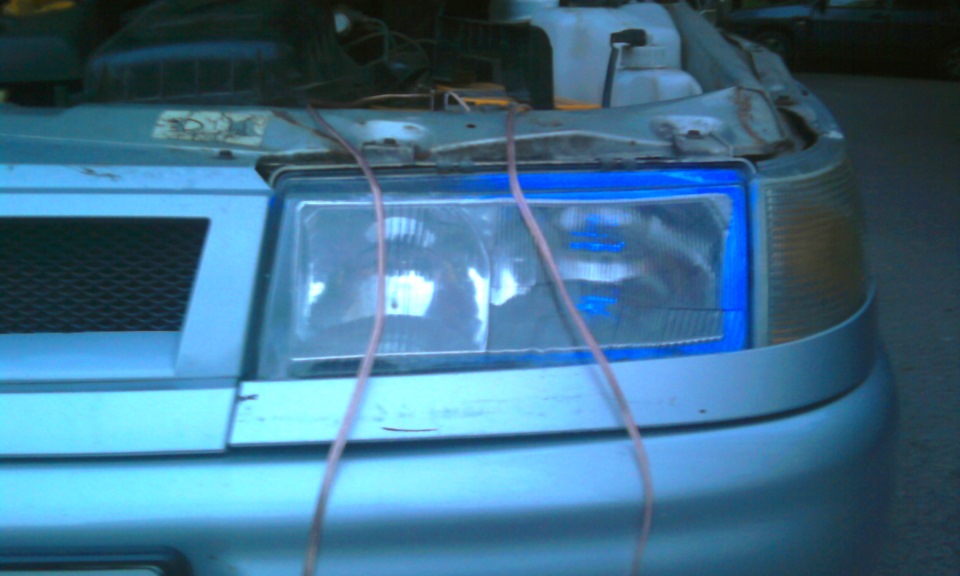

Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

выход отражателя из точек крепления;
поломка корректора;
плохое состояние ламп;
ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается. А в случае, когда фары и вовсе не работают, вероятность аварии крайне высока. По статистике, главная причина такой тенденции – это неправильная регулировка осветительных приборов, которая приводит к ослеплению других участников движения.

Каждый автомобилист не понаслышке знает, какую нагрузку испытывает зрение при прямом луче света.

Обзор не просто уменьшается, он практически пропадает, как следствие – неприятные или даже трагические последствия.

В наших реалиях, неровности дорожного полотна всегда стимулируют вибрацию машины, которая нарушает геометрию свечения головной оптики. Поэтому регулировка фар, должна проводиться регулярно и в том числе при монтаже новых фонарей.

Заграничные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфортности. Практически любая функция буржуйской машины, выполняется в автоматическом режиме, иногда встроенный компьютер вообще разбирается в ситуации сам, не отвлекая водителя.

Система осветительных приборов также подчиняется электронике, которая корректирует их положение отталкиваясь от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничивающие скорость.

Подобные модификации на отечественных автомобилях если и имеются, то только в элитных моделях нашего автопрома.

Настройка света фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели, осуществляется в ручную и никак иначе!

Разумеется, гарантировать качество подобной процедуры могут только профессионалы. Если вы не готовы к непредвиденным растратам на автосервис, закатывайте рукава и найдите помощника, как истинные шоферы будем делать все сами!

Прежде чем приступать к самостоятельной настройке оптики, рекомендуемузнать, как выглядит правильная регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие вот обучающие ролики, способны заострить внимание на ключевых моментах и основных сложностях процесса, избавив вас от возможных проблем.

Переходя к практике стоит сказать, что уровень сложности процедуры не такой уж и высокий, главное – правильно подготовить к ней автомобиль.

Максимально очистите автомобильные фары, проведя их мойку.
Оцените состояния стекла фонарей – при большом количестве мелких царапин и повреждений, необходимо произвести полировку поверхности.
По тому же критерию обследуется и отражатель фары – при наличии изъянов, лучше и проще произвести замену детали.
Используйте современные галогеновые лампы высокой эффективности – старые автомобили редко оснащаются такими фонарями, поэтому их лучше заранее прикупить.
Договоритесь с помощником – без него не обойтись!
Учтите все рекомендации руководства по эксплуатации собственного авто – бак должен быть полный, колеса подкачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, которая гарантирует эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.

Тем, кто в школе любил уроки геометрии, процедура покажется еще и интересной. Скорее восстанавливайте свой навык черчения, ведь при корректировке он вам пригодится.

Разберем под микроскопом, как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без сторонней помощи.

Главное требование – идеально ровная стенка с аналогичной площадкой возле нее, несоблюдение данного требование нивелирует весь процесс.
Обеспечьте свободный проход света к стене – любые посторонние объекты должны быть убраны.
Расположите авто на расстоянии 5 метров от стены.
На этом этапе самое время задействовать соседа, который сядет за руль – в идеале чтобы ваш вес совпадал, если это не так, добейтесь уравнения с помощью инородных объектов.
Далее, на имеющейся стене необходимо нанести точную копию рисунка, изображенного выше.
Метками Е, обозначается середина передних фонарей вашего автомобиля. Через них проходят три симметричные вертикальный полосы А, В и О.
Нормативное расстояние от середины передней оптики до основания площадки, должно составлять 600 мм – убедитесь в соответствии.
Начертите на стенке линию №1 – она должна располагаться в 600 мм от пола.
Изобразите линию №2, которая будет параллельна первой полосе и ниже ее на 75 мм – она будет серединой световых пятен.
При наличии гидрокорректора – помощник должен активировать режим «Без пассажирской нагрузки».
Активируйте ближний свет.
Перекрывайте фары не пропускающим свет материалом по очереди, регулируя положения фар винтом.
Начинайте с правого фонаря, а затем переходите к левому.
Верхние края световых пятен должны проходить по линии №2, горизонтальные и наклонные участки – совпадать в точках Е.

На первый взгляд все может показаться слишком сложным, особенно не поклонникам точных наук. Но на самом деле, выполнить точные замеры и начертить несколько прямых, могут даже ученики начальных классов.

Поиск идеально ровной стены и площадки – вот, что действительно способно доставить трудности. Ведь похвастаться полной симметрией может далеко не каждый гараж, а проводить строительные работы ради настройки фар, как-то не целесообразно!

Осуществить самостоятельную корректировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и на это есть свои объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и самое главное – идеально ровную стену и аналогичный пол!

Регулировка фар на ВАЗ 2110 инструкция с видео как их правильно настроить и отрегулировать своими руками и что делать если не регулируются

Характерные неисправности фар

Теперь вкратце расскажем о неисправностях. В соответствии со схемой работы, фары Бош ВАЗ 2110 или Киржач функционируют по одному принципу. То же самое касается других элементов оптики, будь то поворотники на ВАЗ 2110, противотуманные фары Bosch, ДХО на ВАЗ 2110 или стоп-сигналы.

Итак, какие неисправности характерны для оптики:

Задние фонари ВАЗ 2110 перестали работать. Поскольку эти лампочки включаются при активации задней передачи, причин их отказа может быть несколько. Это проводка, неработоспособность самой лампы, а также выход из строя датчика заднего хода. Если перестали работать сразу две лампочки, то не нужно сразу же разбирать задние фонари на ВАЗ, необходимо произвести проверку работоспособности датчика.
Не работают габаритные огни или габариты в поворотниках ВАЗ 2110. В этом случае нужно проверить реле и предохранитель, расположенные в блоке. Если проблема заключается не в них, то проверяйте проводку и сами лампы.
Отказываются работать ходовые огни на ВАЗ 2110. Также следует проверить работоспособность предохранителя и проводки с лампочками. Но если кроме ДХО, все другие фонари работают, не лишним будет произвести диагностику подрулевого переключателя.
Не работают стопы. В последнее время владельцы «десяток» ставят в стоп сигналы так называемые фонари клюшки. Клюшки называются так потому, что стекло на них выполнено в виде хоккейной клюшки. И часто бывает такое, что стопы не включаются после замены оптики. Если вы меняли фонари, то в первую очередь следует проверить качество всех соединений, работоспособность лампочек стоп сигналов. Если с ними все в порядке, ищите проблему в проводке.
Не работает только дальний или только ближний свет или и тот, и другой. Если вся оптика работает нормально, но не функционирует только дальний или ближний свет, сначала проверьте лампы. Дальше по схеме — проверяется проводка, качество контактов, предохранители. Если все составные элементы работают, необходимо произвести диагностику подрулевых переключателей. Возможно такое, что при включении того или иного освещения на схеме переключателя отходит контакт.
Если у вас установлен ксенон на ВАЗ 2110, то причина неисправности может заключаться в выходе из строя блока розжига.

Особенности конструкции

Фары. На автомобилях применяются блок-фары, объединяющие в себе фары ближнего и дальнего света (лампы с одной нитью) и указатели поворота. Кроме того, в фарах находятся лампы Ближний и дальний свет фар включается с помощью вспомогательных реле К4 и К5, расположенных в монтажном блоке. Управляющее напряжение на обмотки реле подается от переключателя света фар, если полностью нажата клавиша переключателя наружного освещения. При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы (ближнего и дальнего света). Независимо от положения клавиши переключателя можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя света фар. При этом напряжение к контакту «30» переключателя подается непосредственно от источников питания. В предусмотрена колодка В для переключения проводов при установке блок-фар с двухнитевыми лампами ближнего света. В этом слчае серый провод с красной полоской в колодке В должен соединяться с проводом такого же цвета, идущим к штекеру «56Ь» переключателя. Тогда при включении ближнего света будут гореть нити ближнего света у двухнитевых ламп, а при включении дальнего света — нити дальнего света у двухнитевых ламп и лампы дальнего света.

Противотуманные фары. На автомобилях ВАЗ 2110 в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Фары включаются выключателем 27 (см. панель приборов) с помощью вспомогательного реле типа 113.3747, установленного в колодке, прикрепленной к задней стороне монтажного блока. Противотуманные фары можно включить только в том случае, если переключателем наружного освещения 26 включено наружное освещение.

В этом видео показана регулировка ближнего света фар автомобиля на примере ВАЗ 2110. После просмотра этого.

Наружное освещение. Габаритный свет включается переключателем наружного освещения 26 (в положениях клавиш «I» и «II»), Питание ламп габаритного света и стоп-сигнала подается через реле К1 контроля исправности ламп. Если перегорит какая-либо лампа, то реле включает соответствующий светодиодный сигнализатор в блоке 5 (см. ) индикации бортовой системы контроля.

Указатели поворота. Указатели поворота правого или левого борта включаются рычагом переключателя. В режиме аварийной сигнализации выключателем 42 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем КЗ в монтажном блоке.

Устанавливаем электрокорректор фар

На «десятку» можно поставить:

Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

Установка электрокорректора от ГАЗ

Схема подключения электрического регулятора фар от ГАЗа

Укорачивание длины штока проходит по следующей схеме:

На привод необходимо подать напряжение, шток при этом должен выйти.
На фото ниже показано, где нужно отрезать шток.
Берем напильник 9 мм и стачиваем шток. Выполнять этот шаг нужно максимально аккуратно, так как мы работаем с полым цилиндром.
Оставшуюся часть шток нужно посадить обратно. Здесь подойдет качественный супер-клей.

При пайке нужно использовать паяльник для мелких элементов

Регулировка

Видео по регулировке фар:

Проблемы с освещением

Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.

Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.

Установка галогеновой лампочки вместо обычной позволит значительно усилить освещение.

52. О правильной регулировке фар

ОБЩИЕ СВЕДЕНИЯ

Правильная регулировка фар в большей мере относится к культуре вождения, нежели
к каким-либо техническим проблемам. Поэтому поговорим о том, почему со временем
фары начинают давать тусклый свет, возможно, и достаточный на пустынном шоссе,
но совершенно неэффективный на оживленном, особенно, если велик встречный поток.

Иногда грешат на генератор и регулятор напряжения. Тут есть доля истины: неисправности
этих приборов заметны по «движению» светового потока, как бы подчиняющемуся
количеству оборотов двигателя. Понятно, что неважная работа генератора и регулятора
напряжения влияет не только на эффективность фар – в первую очередь страдает
аккумулятор, либо не получающий полноценного заряда, либо, напротив, – получающий
его в избытке, от чего «кипит» электролит. Фары в этом случае играют
лишь роль индикатора, хотя избыточное напряжение сильно снижает ресурс ламп.
Постоянное же тусклое излучение возникает по другим причинам: либо сильно загрязняется
или покрывается коррозией рефлектор, либо появляется темный налет на внутренней
поверхности колбы лампы.

Если долговечность рефлектора зависит от многих факторов, то даже вполне исправная
лампа «набирает» темный налет за каких-нибудь 30–50 тысяч километров.
Эффективность ее в таком случае процентов на 20 ниже новой.

Рефлектор «живет» дольше. В современных автомобилях рефлектор и стекло
фары являются, так сказать, неделимым целым, что в первую очередь обеспечивает
наиболее оптимальный световой пучок, а во вторую – герметичность. Именно недостаток
герметичности способствовал проникновению внутрь фары пыли, которая потом пригорала
на рефлекторе и снижала его светоотдачу. То же самое происходило и с влагой,
активно конденсировавшейся на рефлекторе, что вызывало коррозию.

Лет пять назад с коррозией пытались бороться каким-то невероятным способом,
заливая в фару красную тормозную жидкость. Мода на эту, скорее вредную, нежели
полезную затею прошла, зато появилась другая крайность – плексигласовые «очки»
на стекла. Кроме того, что такая защита снижает светоотдачу, «размазывая»
направление лучей, она вызывает сильный нагрев и обгорание рефлектора. Какой
в таком случае прок от защищенного от камней стекла, если страдает рефлектор,
– не понятно, тем более, что, как уже было сказано, стекло и рефлектор ныне
представляют неделимое целое? Кстати, поэтому нет никакого смысла покупать «линзу»
отдельно: хорошего света от такой фары никогда не добиться.

Наконец, что касается регулировок. Даже отличнейшие фары, снабженные галогенными
лампами, могут оказаться в дороге бесполезными, если они отрегулированы кое-как.
Не у каждого, да и не всегда находится возможность произвести регулировку на
стенде. Поэтому весьма неплохие результаты дают старые, хорошо испытанные способы
«домашней» регулировки. Машину устанавливают на ровную площадку, отмеряют
30 метров и ставят на отметку, допустим, кирпич. Одну из фар, включенную на
ближний свет, чем-нибудь завешивают, а во второй – вращают регулировочные винты
так, чтобы границу освещенности вертикально подвести к поставленному кирпичу.
То же самое делают и с другой фарой

Дальний свет регулируют в горизонтальном
направлении, но уже без кирпича: тут важно добиться, чтобы пучки от обеих фар
не раздваивались и не сходились в середине

Ручное регулирование фар автомобиля

При регулировке и ремонте фар потребуются следующие инструменты:

Схема разметки для ручной регулировки фар

Если все-таки без настройки не обойтись, то начинать следует с ручной регулировки фар. Для ее проведения необходимо выполнить подготовку. Сначала придется отыскать ровную стену, на которой можно провести разметку. Автомобиль надо поставить перед этой стеной на расстояние в 5 м. Площадка, на которой размещен автомобиль, должна быть ровной и горизонтальной. Машина устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, надо проверить равенство давления в шинах и, если необходимо, то подкачать их. При этом давление должно соответствовать паспортной величине для ВАЗ 2110. На место водителя в салоне устанавливается груз весом порядка 75 кг (можно посадить помощника), а корректор фар ВАЗ переводится в положение 1.

Схема проведения ручной регулировки фар приведена на рис. 3. На стене следует начертить вертикальные линии: 0 — соответствует центру машины, А и В — соответствуют центру фар. Точки Е на схеме указывают центры осветительных элементов. На высоте 60 см от земли проводится горизонталь 1, определяющая высоту до центра фары, и горизонталь 2, размещенная на 75 мм ниже линии 1 и соответствующая правильному расположению центра светового пятна от фары.

Регулировка освещения в механическом режиме производится с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадки под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар производится следующим образом.

Первоначально необходимо отделить хомуты, фиксирующие гидравлические трубки, на кузове машины. Отсоединяется ручка управления, расположенная на приборной панели, путем простого вытягивания вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего отклоняется в сторону емкость с тосолом. Со стороны салона автомобиля откручивается главный цилиндр при помощи торцевого ключа.

Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего проводить на СТО, но при необходимости ее можно выполнить и самостоятельно. В любом случае ездить на ВАЗ 2110 при неправильном потоке света нельзя.

Мы собрали огромную подборку видео о ремонте, тюнинге и обслуживании автомобилей ВАЗ

Делитесь фотографиями и оценивайте фотографии других пользователей

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Регулировочные винты

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Предлагаемые варианты

Как сказано выше, для автовладельцев «десяток» рынок предлагает только два варианта фонарей — отечественного производства Киржач и оригинальные фары Бош ВАЗ 2110. Разумеется, большинство потребителей отдает предпочтение продукции немецкого производства, особенно, если учесть, что ее стоимость ниже, чем российской оптики (автор — канал Aleks B).

Какие фары лучше?

Перед тем, как снять и установить новую оптику, давайте разберемся в том, какому производителю отдать предпочтение. Несмотря на то, что продукция немецкого производства всегда славилась качеством, в реальности отечественные специалисты рекомендуют ставить на «десятки» фонари Киржач.

Давайте разберемся, почему это так:

Понятное дело, что предназначение фонарей заключается в обеспечении лучшей видимости дорожного покрытия при езде ночью, при этом они не должны слепить водителей, движущихся навстречу. Эти функции нормально выполняют и устройства Киржач, и Bosch.
На фонарях российского производства есть линза для ближнего освещения, и отражатель — для дальнего. Что касается фонарей немецкого производства, то они оснащаются двумя отражателями. Уровень освещения дорожного покрытия в целом идентичный в обоих случаях, но Bosch светят на порядок ярче.
В любом случае линзы лучше, чем отражатели, поскольку они позволяют обеспечить более четкую линию светового потока. Кроме того, их эксплуатация позволяет использовать ксенон.
Судя по отзывам наших соотечественников, фонари Bosch обладают более плохой засветкой, в частности, при ближнем освещении.
Устройства немецкого производства имеют важную особенность — дорожное покрытие освещается на порядок лучше в пасмурную погоду и дождь, в отличие от Киржача. Это обеспечивается благодаря тому, что в их конструкции используется отражатель большего размера. Однако, из-за этой же особенности монтаж ксенона в Bosch будет невозможным.

Регулировка фар Автор темы Антонина

Регулировка фарВ статью добавлено интересное видео про регулировку фар, обязательно посмотриРегулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле. Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток. Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них естьВ процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием. Как отрегулировать фары своими рукамиСаму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ

Порядок самостоятельной регулировкиПорядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран.Автомобиль устанавливается на расстоянии 5 метров от стены

На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.Световой пучок противотуманных фар регулируется только по высотеФары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

Ольга

Светлана 11 Jul 2016 20:40Анатолий Кравченко11 Jul 2016 21:49Людмила Бухмиллер12 Jul 2016 04:46Дмитрий КлоковКлассный совет12 Jul 2016 09:37Андрей Дьяченко

Регулировка фар ВАЗ 2110 своими руками | autoposobie.ru

5 янв 2014 … Статья о том как сделать регулировку фар ВАЗ 2110 своими руками … многие водители задаются вопросом, как отрегулировать фары в …

Самостоятельная регулировка фар ВАЗ 2110 в домашних …

26 янв 2014 … Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях … Чтобы правильно отрегулировать фары необходимо делать это …

Регулировка фар

Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:
У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.
Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
Готово, регулировка света проведена.

Регулировка противотуманных фар ВАЗ 2110 -инструкция как отрегулировать своими руками, фото

Самостоятельная регулировка противотуманных фар ВАЗ 2110

Когда встречные водители постоянно мигают вам, сигнализируя, что вы их «слепите», то наверняка все дело в разрегулированных фарах, которые даже в режиме ближнего света создают неудобства участникам движения.

Чтобы вернуть им заводские настройки, необходимо посетить СТО, где с помощью стенда и специального оборудования отрегулируют их световой поток. Но если речь заходит о том, как отрегулировать противотуманные фары ВАЗ 2110 или любой другой модели АвтоВАЗа, то вопрос приобретает намного больший смысл.

Свет фар не должен слепить встречных водителей

Обратите внимание!Их предназначение заключается в улучшении видимости в тяжелых дорожных условиях. Т.е

в ситуациях, когда движение с обычным освещением невозможно.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

Это мельчайшие частицы влаги, которые находятся в воздухе ;
Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены ;
Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя .

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.Это запрещено действующим ГОСТ 8769-75.А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

Луч противотуманных фар по верхней кромке имеет четкую границу:
Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

Создавать достаточную для движения видимость дорожной обстановки;
И освещать обочину справа от автомобиля по ходу движения.

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Самостоятельная регулировка

Разобравшись в особенностях и выяснив предназначение противотуманных фар, самое время приступать к их регулировке. (См. также статью Как установить противотуманные фары на ВАЗ 2110: особенности .)

Инструкция будет выглядеть следующим образом:

Выбор места и подготовка разметки;
Непосредственная регулировка.

Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;

Разметка самодельного экрана для регулировки

Выставляете корректор фар в положение «0»;
Затем включаете фары и, поочередно закрывая левую и правую, отмечаете центр каждой из них на стене (точки «А» и «В» на фото вверху).

Приступайте к регулировке:

С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
Затем отрегулируйте их высоту – она должна быть ниже отметки «Н» на 10 см.

На этом процесс регулировки закончен. А зазор в 10 см позволит фарам не слепить водителя даже при полной загрузке автомобиля. (См. также статью Установка фаркопа на ВАЗ 2115: особенности .)

Выводы

Надеемся, что теперь вы знаете о противотуманных фарах и их регулировке практически все. И наверняка воспользуетесь полученными знаниями для помощи знакомым автовладельцам. В представленном в этой статье вы найдете дополнительную информацию по данной теме.

видео-инструкция как отрегулировать своими руками, фото

Свет фар не должен слепить встречных водителей

Обратите внимание!
Их предназначение заключается в улучшении видимости в тяжелых дорожных условиях. Т.е. в ситуациях, когда движение с обычным освещением невозможно.

Принцип действия противотуманки

А для этого необходимо вспомнить, что туман:

Это мельчайшие частицы влаги, которые находятся в воздухе;
Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены;
Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя.

Узкое пространство для работы

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!
Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.
Это запрещено действующим ГОСТ 8769-75.
А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.
Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

Луч противотуманных фар по верхней кромке имеет четкую границу:
Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

Создавать достаточную для движения видимость дорожной обстановки;
И освещать обочину справа от автомобиля по ходу движения.

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Самостоятельная регулировка

Инструкция будет выглядеть следующим образом:

Выбор места и подготовка разметки;
Непосредственная регулировка.

Подготовка:

Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;

Разметка самодельного экрана для регулировки

Выставляете корректор фар в положение «0»;
Затем включаете фары и, поочередно закрывая левую и правую, отмечаете центр каждой из них на стене (точки «А» и «В» на фото вверху).

Приступайте к регулировке:

С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
Затем отрегулируйте их высоту – она должна быть ниже отметки «Н» на 10 см.

Процесс регулировки

Выводы

Надеемся, что теперь вы знаете о противотуманных фарах и их регулировке практически все. И наверняка воспользуетесь полученными знаниями для помощи знакомым автовладельцам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

ДТП, происходящие ночью, часто случаются из-за недостаточной видимости или неправильной настройки фар головного света. Именно поэтому правильная регулировка фар очень важна. Современные автомобили уже в базовой комплектации имеют электронные системы, самостоятельно производящие автокоррекцию фар. В этом случае датчики и электронные блоки фар самостоятельно приспосабливаются к окружающему освещению, и в зависимости от многих факторов выбирают оптимальный режим освещенности.

Однако если автоматическая настройка фар не предусмотрена, нужно делать это самостоятельно. Как вариант, обратиться в СТО. Однако второй способ не всегда удобен, так как СТО может далеко находиться и, так или иначе, обращение туда предполагает финансовые затраты.

К тому же, есть многим известный способ регулировки света фар с помощью специальной шкалы, нарисованной на стене. Разберем его далее более подробно.

Перед настройкой фар их нужно подготовить:

Также ознакомьтесь

Промыть фары. Особое внимание уделить линзам.
Осмотреть фары на предмет дефектов стекла и отражателя фар. Если имеются сколы и трещины, заменить стекло.
На отражателе не должно быть никаких повреждений. При их наличии потребуется его замена.
Чтоб усилить световой поток, есть смысл установить галогенные лампы или поставить ксенон.

Чтоб у вас получилось отрегулировать свет фар, нужно соблюсти все условия: автомобиль должен быть укомплектован (полный бак, хорошее давление в шинах, наличие запаски). Водительское сиденье должно быть под нагрузкой, приблизительно равной весу водителя (можно обратиться к помощнику или поставить мешок с песком).

Инструкция по регулировке фар ВАЗ 2110

Потребуется ровная площадка, возле нее должна стоять стена, на которую свет будет падать под углом в 90 градусов.

Поставить автомобиль в 5 метрах от стены.
Нанести на стену рисунок, аналогичный приведенному на фотографии.

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

Вертикальные линии – осевая О, А, В, идущие через точки Е, должны находиться в соответствии с центром фар.
Линии должны быть симметричны осевой линии автомобиля.
На уровне середины фар, если измерять от пола, нужно провести линию, а на 6,5 сантиметров ниже нарисовать еще одну, которая будет соответствовать центрам световых пятен.
Если имеется гидрокорректор фар, его ручку требуется установить в положение, при котором автомобиль ВАЗ 2110 находится под нагрузкой водителя.
Включить ближний свет, поочередно закрывать фары картоном или плотной тканью. Нужно начинать с правой фары.
Регулировать свет фар ВАЗ 2110 нужно специальными регулировочными винтами 1 и 2, показанными на фотографии.
Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

В случае совпадения верхней черты световых пятен с линией 2, и совпадения точек наклонного и горизонтального участков световых пятен с точками Е, можно быть уверенным, что регулировка фар произведена успешно.

Стоит ознакомиться:

Как улучшить свет фар на ВАЗ-2110 своими руками: инструкция

Наверное, каждый понимает, что от того, как настроен свет фар в любом автомобиле, включая и ВАЗ-2110, зависит безопасность не только водителя машины и пассажиров, но и пешеходов, а также встречных машин. Регулировку света можно сделать довольно просто, если придерживаться рекомендаций специалистов и выполнять данное мероприятие поэтапно. Как самостоятельно улучшить свет фар на ВАЗ-2110 всего за несколько часов, в этой статье мы и попробуем проанализировать.

Какие осветительные приборы имеются в ВАЗ-2110

Автомобиль ВАЗ любой модификации оснащен такими осветительными приборами:

фарами ближнего и дальнего света;
блок-фарами;
«противотуманками» и габаритами;
указателями поворотов.

Следует отметить, что «противотуманки» есть не в каждой модели, но установить их можно самостоятельно всего за несколько минут.

Предварительная подготовка к регулировке светового потока фар

Фары должны быть отрегулированы не только для хорошего освещения, но и так, чтобы световой поток не причинял дискомфорта встречным водителям, то есть не ослеплял их, особенно в ночное время суток. Как ближний, так и дальний свет регулируется в автомобильном сервисе, под контролем профессионалов. Но если имеются пусть небольшие, но все-таки навыки в ремонте автомобилей, такой процесс реально осуществить самостоятельно в собственном гараже, выполняя его поэтапно:

Проверка исправности. В первую очередь нужно проверить, исправен ли корректор автомобильных фар. Дело в том, что данный механизм выполняет важную и можно сказать основную роль в освещении. Чтобы регулировка светового потока прошла по правилам, следует убедиться в его исправности и нормальном функционировании.
Выбор правильной площадки. Проводится регулировка света фар на идеально ровной площадке. Выбрав подходящее место, следует проверить, какова его ровность при помощи специального уровня, и если перекоса нет, на площадку можно смело ставить автомобиль.
Отмеряв от автомобиля примерно 6 метров, нужно освободить место на стене, чтобы использовать его в качестве своеобразного экрана, на котором можно будет делать пометки обычным мелом.
Свет фар можно правильно отрегулировать лишь в том случае, если бак автомобиля будет заправлен, давление в шинах соответствовать норме, а на водительском сиденье будет сидеть человек в такой же весовой категории, как и водитель.

Далее рисуются вертикальные линии на ранее сооруженном щите. На стене нужно пометить три линии и обозначить их разными символами, к примеру:

линия Ф должна быть начерчена параллельно середине автомобиля;
линия «А» параллельно левой автомобильной фаре;
линия «Б», соответственно, правой.

Размечаются горизонтальные линии. Через линию Ф делается горизонтальная отметка, которую мы назовем Н и отступив от нее вниз примерно 60-65 см, чертим еще одну горизонтальную отметку Р. Далее можно приступить к регулировке светового потока своими руками.

Читайте также: Как снять фару с автомобиля ВАЗ-2110

Поэтапная регулировка света фар на собственном автомобиле

Перед тем как улучшить своими руками свет фар на ВАЗ-2110, нужно самостоятельно урегулировать световой поток. Сделать это довольно просто, если придерживаться следующих рекомендаций:

фару, расположенную в правой стороне, нужно прикрыть любым сподручным материалом, который не будет пропускать свет, к примеру, картоном;
корректор следует повернуть до первого положения;
под автомобильным капотом нужно найти специальные винты, которые предназначены для регулировки светового потока. Поворачивая их в необходимом направлении и осуществляется сам процесс регулировки;
правильно отрегулированная левая фара сверху освещает линию Н, а нижний поток света отображается на линии Р.

Таким же способом регулируется и правая фара, при этом левая должна быть закрыта. Следует обязательно следить за тем, чтобы световой поток не попадал слишком низко. При обнаружении проблемы фары обязательно поднимаются выше, чтобы при движении водитель хорошо мог видеть пешеходов, особенно в темное время суток. Однако и поднимать их слишком высоко ни в коем случае нельзя, так как такое расположение будет слепить встречные машины, что часто приводит к созданию аварийных ситуаций на дороге. Избежать неприятных ситуаций поможет только верно произведенная регулировка светового потока, которая будет осуществляться с учетом вышеописанных рекомендаций.

Каким образом можно самостоятельно улучшить свет фар

Только после того, как световой поток отрегулирован, можно при несложных доработках самостоятельно улучшить освещение фар на своем автомобиле. Изначально фара снимается, а улучшение осуществляется в следующей последовательности:

снимается защитное стекло. Чтобы проще убрать защиту, рекомендуется нагреть стекло, используя для этого обычный фен для сушки волос. Теплый поток воздуха разогреет герметик, после этого панель можно легко отделить от фары при помощи остро заточенного ножа;
аккуратно удаляется отражающая прокладка;
при помощи соответствующего инструмента нужно отодвинуть примерно на 15 мм линзу в сторону отражателя или немного укоротить модульное кольцо на токарном станке.

Такие действия помогут не только улучшить свет фар, но и поднимут световой поток и даже сделают его в несколько раз шире. Как регулировка фар, так и улучшение светового потока, как можно заметить, – довольно простой процесс, который под силу каждому автовладельцу.

Как отрегулировать фары 2110 бош

Оптика ВАЗ 2110

На автомобилях этого поколения установлены следующие приборы освещения:

Блок-фары. При помощи элементов управления на приборной панели можно переключаться между дальним и ближним светом.
Указатели поворота.
Противотуманные огни. Эта оптика появилась только на «десятках» последних версий, но ПТФ можно поставить самостоятельно.
Габаритные огни.

Прежде чем проводить регулировку света, нужно убедиться в том, что гидро- или электрокорректор работает исправно. В противном случае такая «настройка» только усугубит положение. Если приборы в порядке, тогда можно приступать к настройке.

Регулировка фар

Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:

Устанавливаем электрокорректор фар

На «десятку» можно поставить:

Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

Установка электрокорректора от ГАЗ

Покупать нужно комплект, где присутствуют провода. В противном случае вам придется самостоятельно делать витую пару.

Укорачивание длины штока проходит по следующей схеме:

На привод необходимо подать напряжение, шток при этом должен выйти.
На фото ниже показано, где нужно отрезать шток.

Регулировка

Видео по регулировке фар:

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110.

Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

Проверить фары на наличие загрязнений.
Просмотреть фары на наличие повреждений.
Проверить давление шин.
За рулем должен быть вес, который приблизительно равен вашему.

Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.
Расстояние от стены до машины равно 5 м.
На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.
Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.
Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В. Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.
Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.
Накройте чем-нибудь светонепропускным одну из фар (тканью)
Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)
Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.
Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

Как отрегулировать свет фар?

1) Сперва в ночное время суток, поставьте свой автомобиль, параллельно любой вертикальной поверхности, которой может выступать как гараж, стена, и другие препятствия.

Примечание!
Располагать автомобиль нужно строго за пять метров до препятствия!

2) Затем если есть возможность, начертите с помощью мела, или либо маркера, на препятствие возле которого вы собираетесь производить регулировку фар, следующий рисунок:

Примечание!
Если нет возможности начертить рисунок, то в таком случае при регулировки фар, воссоздайте его в своей голове!

3) Далее включив именно ближний свет фар, и накрыв в это время левую фару толстым полотном ткани, отрегулируйте сперва правую фару, для этого:
1. Прокрутив в нужную для вас сторону винт «1», отрегулируйте положение света фары по вертикали.
2. После взявшись рукой за винт «2», отрегулируйте положения света фары по горизонтали.

Регулируйте положение фары до того, пока оно не совпадет по начерченному рисунку на препятствии, а именно:
1. По вертикали в обязательном порядке, свет должен касаться линии «N» и не выходить за пределы линии «M».
2. А по горизонтали в обязательном порядке, свет должен соприкасаться с линиями «C», и «D».

4) Когда вы закончите работу по настройки правой фары, эту же операцию проделайте и с левой фарой.

Важно!
1) Для того что бы достичь самой точной регулировки фар, для этого перед началом регулировки, машина должна быть полностью заправлена бензином!
2) А так же при регулировки фар на сиденье рекомендуется посадить человека приблизительно вашего телосложения, а что бы быть более точным, то одинакового с вами веса!
3) Перед началом регулировки так же стоит проверить давление в колесах, и в случае необходимости довести его до нормы!

Регулировка фар ВАЗ 2110 своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Множество аварий происходит в темное время суток. Виной всему низкая естественная освещенность дороги, плохая видимость и конечно же проблемы с настройками света фар. Поэтому сегодня мы рассмотрим, как отрегулировать фары на ВАЗ 2110 своими силами.

Регулировка фар ВАЗ 2110

Владельцам крутых иномарок повезло – их автомобили оборудованы электронной регуляцией фар в зависимости от типа дорожного покрытия, состояния шин и других факторов регулировка происходит автоматически.

Риск ослепления встречного потока в темноте снижается. Также автоматическая коррекция огней автомобиля облегчает своевременное обнаружение препятствий, дорожных знаков и указателей.

Отечественные автомобили, известные со времен СССР, лишены этого полезного новшества. Среди них и сегодняшний герой – ВАЗ 2110. Ответственность за процедуру ложиться на владельца.

Вообще регулировка света фар ВАЗ 2110 проводится в специализированных СТО с оборудованием для быстрой и надежной корректировки. Но что делать, если в вашем районе такая СТО отсутствует либо услуга не по карману? Остается провести ее самостоятельно согласно нашему руководству.

Подготовка перед регулировкой света фар

Нередко причина снижения яркости света – загрязнения, они блокируют его выход наружу, поэтому:

Вымойте фары, как говорится до блеска.
Проведите осмотр поверхности стекла, если нужно произведите полировку фар автомобиля.
Убедитесь, что отражатель не имеет повреждений или дефектов.В противном случае замените на исправный.
Для улучшения светопроизводительности фар рекомендуется применять более совершенные галогеновые лампы.

Регулировка фар ВАЗ 2110 имеет смысл при соблюдении нормативов, которыми руководствуются работники станций технического обслуживания.

Позаботьтесь о наличии топлива в баке авто, проверьте запаски и подкачайте шины до рекомендованного производителем значения. Выполнив описанные выше условия, приступайте к регулировке.

Регулировка фар ВАЗ 2110 своими руками

Отыщите глухую стену с абсолютно примыкающей площадкой, поверхность которой абсолютно ровная. Убедитесь, что свет передних огней автомобиля направлен на препятствие под прямым углом. Отъехайте от стены назад на расстояние пяти метров.

Усадите за руль помощника, вес которого идентичен вашему, так получится более точная настройка фар. Нанесите на стену не сложный рисунок.

Метки Е на плане определяют середины передних огней автомобиля. Проведите через них вертикальные линии осей О, А и В так, чтобы они были симметричны его оси, как показано на фото.

Измерьте расстояние от основания площадки до середины фар оно должно быть шестьсот миллиметров и на этой высоте проведите на стене горизонтальную линию.

На 7,5 сантиметров ниже линии один, начертите вторую параллельную линию два, которая определяет положения середин световых пятен.

При наличии гидравлического корректора фар попросите помощника привести ручку управления на приборной панели в положение нагрузки без пассажиров в салоне либо выполните эту процедуру сами.

Для дальнейших действий переведите фары в режим ближнего света. Поочередно закрывайте фары куском плотной ткани или картоном.

В это время подкручивайте регулировочные винты открытой фары до достижения нужного результата. Начинать необходимо с правой фары, затем переходить на левую.

В результате верхние края световых пятен должны пройти по второй линии, их наклонные и горизонтальные участки – соединиться в точках Е.

Надеемся, что знания о том, как отрегулировать фары на ВАЗ 2110 пригодятся вам неоднократно. Во-первых, вы сэкономите семейный бюджет и время, а во-вторых, поможете друзьям и знакомым. Удачной дороги и без поломок.

Как отрегулировать фары автомобиля

Для безопасности вас и других участников дорожного движения важно, чтобы на наших автомобилях было рабочее освещение. Сюда входят габаритные и задние фонари, фары (дальний и ближний свет), указатели поворота, стоп-сигналы, задний фонарь номерного знака, фонари заднего хода, противотуманные фары (передние и задние), дневные ходовые огни (ДХО), дальнее движение. огни и аварийные огни.

Но как узнать, работают ли фары в машине и правильно ли установлены фары?

Как проверить, исправны ли лампочки в автомобиле

Можно обнаружить разбитую лампочку из-за того, что свет не работает при включении или если вы заметили видимый разрыв нити накала, иногда из-за потемневшего стекла.В любом случае рекомендуется проверить лампочки с помощью набора для тестирования ламп.

Как проверить, работают ли фары и задние фонари

Самый простой способ проверить, работают ли ваши фары, — это включить двигатель и оставить включенным ручной тормоз. Затем включите каждый свет и обойдите машину, чтобы визуально их проверить.

Как проверить регулировку фар

Все мы знаем, как раздражает — и потенциально опасно — быть ослепленным светом встречных фар.Но как проверить, не ослепляете ли вы других водителей фарами?

Проверить регулировку фар несложно, но вам понадобятся некоторые специальные инструменты: отвертка с крестообразным шлицем, малярная лента, спиртовой уровень, измерительная лента, ровная поверхность, темная стена или дверь гаража и 10 м свободного пространства. .

Хотя вы можете проверить в руководстве пользователя точное расстояние, необходимое для проверки регулировки положения фар (у разных производителей разные рекомендации), нет необходимости указывать стандартное расстояние, если вы измеряете правильно.Другими словами, центральная точка ваших фар должна быть на один сантиметр ниже на каждый метр вашего автомобиля от начальной точки. Другими словами, если центральная точка ваших фар находится на расстоянии 40 см от земли, когда ваш автомобиль находится на расстоянии 50 см от стены, то центральная точка должна быть на расстоянии 35 см, когда ваш автомобиль находится на расстоянии 5,5 м от стены. Если это не так, необходимо отрегулировать фары так, чтобы центральная точка находилась на расстоянии 35 см.

Как отрегулировать фары ВАЗ 2110. Регулировка положения рычага переключения передач

2110 требует специальной настройки, которая напрямую влияет на работу транспортных узлов.Обязательным условием является, а при необходимости и правильный ремонт. В каждом случае автомобилист должен следовать четкой инструкции, что значительно упрощает выполнение намеченных мероприятий.

Особенности наладочных работ

Владельцы ВАЗ-2110 часто задаются вопросом о регулировке карбюратора и поиске неисправностей

Как сделать 2110 с автоподбором?

Нажмите на педаль газа. В этом случае створки будут открыты. Если педаль отпущена, заслонки должны быть закрыты.
Если открытие заслонок затруднено, проблему можно успешно устранить. Рекомендуется открутить или затянуть регулировочные гайки переднего конца троса. привод автомобиля … Состояние дроссельных заслонок зависит от положения гаек.
Самое важное требование — не допускать натяжения троса при отпущенной педали газа.

Другая настройка тоже оказывается действительно востребованной. Какие существуют дополнительные возможности регулировки и как предотвратить неисправность карбюратора в ВАЗ 2110?

Регулировка уровня топлива в поплавковом отсеке

Удерживайте крышку карбюратора так, чтобы поплавки были направлены горизонтально вверх.Основная задача — проверить зазор, который образуется между поплавками и прокладками крышки карбюратора. Оптимальный зазор — 1 миллиметр, но допускаются отклонения вверх или вниз в пределах 0,25 миллиметра.
Для регулировки зазора используется шпунт, а также поплавковые рычаги. Их нужно сложить, чтобы изменить зазор.
Обращает на себя внимание поверхность язычка, который необходимо расположить перпендикулярно игольчатому клапану. К тому же не рекомендуется даже малейшее повреждение. По этой причине следует обращать внимание на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого начала.
Установка крышки карбюратора в исходное положение — важная процедура. По этой причине следите за тем, чтобы поплавки не касались внутренних стенок камеры. При необходимости слегка согните рычаги.

Регулировка карбюратора, стартер

Еще одна важная задача — отрегулировать пусковое устройство, под действием которого карбюратор будет успешно работать. Какие задачи вам нужно выполнить?

Обязательно проверьте правильность установки биметаллической пружины… Правильное расположение говорит о том, что все метки на трех корпусах будут совпадать между собой: пусковое устройство, соответственно биметаллическая пружина, а также жидкостная камера. Если отметки не совпадают, требуется регулировка спускового устройства. Для этого необходимо предпринять несколько важных шагов, каждый из которых обещает приблизить вас к вашей цели.
В первую очередь рекомендуется ослабить крепление жидкостного отсека. При необходимости ослабьте 3 винта, удерживающие биметаллическую пружину.Совместив метки, можно затягивать болты.
При запуске остывшего двигателя рекомендуется полностью закрыть воздушную заслонку. В начале эксплуатации агрегата положение воздушной заслонки должно быть приоткрыто (идеальный показатель 2,5 миллиметра, но допускается отклонение на 0,2 мм вверх или вниз).
Если двигатель прогреть до 75-80 градусов, заслонка откроется полностью. Если зазор отличается от указанных 2,5 мм, снимите стопор, поверните винт и произведите правильную регулировку.
Только после успешной регулировки стопор можно вернуть в правильное положение.
Если двигатель полностью прогрет, но заслонка открывается лишь частично, требуется обязательная замена пускового устройства.
Пусковой зазор в дроссельной заслонке в 1-й камере необходимо перенастроить, если через 20 секунд после запуска двигателя коленчатый вал не набирает скорость 2400 об / мин (отклонение может достигать 200 с учетом состояния машина).Только если коленчатый вал исправен, можно считать, что работы с карбюратором завершены и он уже настроен.

Регулировка холостого хода

Для правильного передвижения на автомобиле и исключения возможных неприятностей, связанных с холостым ходом, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учетом предстоящего взаимодействия с этой системой. В этом случае меры по регулировке проводятся только на хорошо прогретом двигателе.

Самая простая задача — повернуть втулку.Однако это действие не всегда приводит к восстановлению заводских характеристик, поэтому может возникнуть необходимость снятия винта со сломанной втулкой. Затем можно повернуть винт и определить объем смеси для желаемой частоты вращения коленчатого вала.
При нажатии на педаль газа двигатель ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленвала … При этом при отпускании педали газа двигатель не должен глохнуть. Этот аспект необходимо учитывать при настройке карбюратора ВАЗ 2110 с самовсасыванием, ведь устройство требует полной регулировки с обязательным учетом множества аспектов.Если двигатель глохнет, требуется дополнительная регулировка или ремонт.
В каждом случае поворот винта увеличивает частоту вращения коленчатого вала по часовой стрелке. При этом уровень CO в выхлопных газах должен снизиться.

Зная, как настроить карбюратор на ВАЗ 2110, появляется возможность успешно проводить профилактические работы и предотвращать возможные неисправности.

Особенности ремонта

Как отремонтировать карбюратор ВАЗ 2110? В первую очередь нужно разобрать карбюратор и убедиться в отсутствии гаек и других посторонних предметов, которые могут попасть в карбюратор, а затем в цилиндр и привести к капитальному ремонту мотора.Только после успешной разборки и осмотра можно вернуться к карбюратору.

Открутить электромагнитный клапан. С него рекомендуется снять жиклер холостого хода, а затем прочистить и проверить работоспособность.
Следующим обязательным этапом является очистка крышки, проверка зазора холодного пуска и целостности диафрагмы холодного пуска.
Поплавок, установленный на карбюраторе, должен иметь идеальную геометрию и быть цельным.
Одна из самых частых неисправностей карбюратора ВАЗ 2110 — заедание игольчатого клапана.Для устранения неисправности необходимо установить возвратный кронштейн, взятый из «классической» иглы или созданный из пружины обычной шариковой ручки. Электромагнитный клапан следует вкручивать с максимальной осторожностью, иначе резьба будет повреждена в крышке.
Следующий этап — корпус карбюратора. Крепежные гайки необходимо аккуратно затянуть на впускном коллекторе.
Ускорительный насос необходимо проверить на полную работоспособность. С первых секунд открытия дроссельной заслонки вы должны увидеть струйки газа из форсунок.Если струйки не появятся сразу, автомобиль не будет быстро разгоняться. Для этого нужно разобраться с рычагом, эксцентриком привода акселератора и его диафрагмой. Убедитесь, что пистолет-распылитель чистый. Если проблема кроется в диафрагме, устройство приведет к перерасходу топлива, нарушению работы двигателя.

Самостоятельная работа на ВАЗ возможна, но при этом полностью разбирать карбюратор не стоит. В противном случае могут возникнуть непредвиденные обстоятельства.Если самостоятельно снять карбюратор автомобиля и полностью его разобрать, последствия могут быть крайне опасными. Карбюратор снимается с коллектора только для замены прокладок.

В большинстве случаев ремонт карбюратора стоит доверять опытным специалистам, которые все умеют. В случае самостоятельных действий желательно ограничиться диагностикой, регулировкой карбюратора и проверкой неисправностей, простейшим ремонтом.

Если статья была полезной, напишите нам.

Учитывая, что автомобиль часто эксплуатируется в ночное время, нужно знать, как отрегулировать фары на ВАЗ 2110. Эту процедуру часто проводят на СТО. Однако воспользоваться услугами станции не всегда возможно. Поэтому процесс регулировки фар необходимо освоить своими руками.

Правильный выбор фар для ВАЗ 2110

В автомобиле ВАЗ установлено 2 типа фар:

«Киржач», которые относятся к отечественному производству.Линзы излучают луч света. С одной стороны, фары ВАЗ 2110 должны без проблем регулироваться, но проходя через внешний диффузор, свет искажается. Распылению света также способствуют плохие погодные условия.
Bosch — импортный производитель. Благодаря высокому качеству комплектующих световой луч отличается четкой направленностью.

Оба типа имеют разную конструкцию. Однако регулировка фар у Bosch ВАЗ 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Нередко регулировку фар ВАЗ 2110 проводят без снятия таких приспособлений с автомобиля. На СТО регулируют фары ВАЗ 2110 с помощью стендов с нанесенной на конкретную модель автомобиля разметкой. В домашних условиях для настройки фар ВАЗ 2110 требуется самодельный шаблон. Изготовлен из листов фанеры. По возможности разметку наносят прямо на стену. Изменение положения устройств осуществляется с помощью 2-х регуляторов.Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ВАЗ 2110 регулировка фар необходима, чтобы поток света от неправильно настроенных устройств не слепил водителей встречных машин. Он состоит из основного этапа и нескольких подготовительных:

подготовка машины, площадки и стенда;
контроль регулируемых элементов;
процесс регулировки.

Понимая, как отрегулировать фары на ВАЗ 2110, еще нужно знать о правилах проведения подготовительных работ:

Проверяется надежность корректора.
Выбирается ровный участок, на котором устанавливается автомобиль. Это предварительно проверено уровнем. Небольшие уклоны дадут сильную погрешность при работе. Хорошим вариантом будет площадка, расположенная перед воротами гаража.
Зная, как отрегулировать фары на ВАЗ 2110, чтобы работа выполнялась правильно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на сиденье водителя посадить человека равного весу водителя.
Сделайте разметку на шаблоне или стене.Для этого на нем проводится вертикальная линия, соответствующая проекции оси транспортного средства. Отступая в стороны, наносятся еще 2 такие линии, которые соответствуют центрам фар автомобиля. Расстояние между ними — 1108 мм. По центру фар проводится горизонтальная линия. Отступив от нее на 75 мм, рисуется еще одна горизонталь.

Геометрические показатели расположения светотеневой границы ближнего света фар на матовом экране в зависимости от высоты фар и расстояния до экрана.

Расстояние от оптического центра фары до плоскости рабочей площадки n, мм	Номинальный угол наклона луча фары в вертикальной плоскости		Расстояние R от проекции оптического центра до светотеневая граница фары по экрану на расстоянии 10 м, мм
	угл. мин	процентов
До 600	34	1,00	100
от 600 до 700	45	1.30	130
от 700 до 800	52	1,50	150
800 до 900	60	1,76	176
900 до 1000	69	2,00	200
от 1000 до 1200	75	2,20	220
от 1200 до 1500	100	2,90	290

Интенсивность света фар в режиме «ближний свет»

* В случае несоответствия параметров, полученных при выключенном двигателе, измерение проводится при работающем двигателе.

Осмотр фар

Перед регулировкой фар на ВАЗ 2110 своими руками проводят работы со световыми приборами:

Вся грязь смывается со стекол с помощью моющего средства.
Фары осмотрены визуально. Если на нем видны царапины, то они удаляются полировкой. Лучше проводить такие работы в сервисном центре.
Линзы и отражатели также проверяются. Если они треснуты, их необходимо заменить.
Если лампы использовались долгое время, то их заменяют на новые элементы. При установке источников света не берите лампы большой мощности. Это сопровождается чрезмерным нагревом агрегата, что приводит к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговый процесс регулировки фар на ВАЗ 2110 своими руками:

Для проведения правильной регулировки фар ВАЗ 2110 своими руками необходимо расстояние от стенда до места нахождения автомобиля должно быть 5 м.Автомобиль расположен под прямым углом к разметке.
Вместо водителя на переднем сиденье упакован груз массой около 75 кг. Также на это сиденье может сесть помощник шофера, если он имеет такой же вес.
Для правильной регулировки фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Это делается путем перекатывания машины через крыло.
Капот открывается. Правая фара накрыта. Корректор установлен в положение 1.
Перед тем, как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светится вверх, то его нужно опустить, вращая винт, пока световой луч не попадет на вторую горизонтальную линию. Когда балка сильно опущена, наоборот, требуется подъем.
Такую же манипуляцию проделываем с правой фарой.

Расположение регулировочных винтов и секций на левом блоке-фаре: 1 — винт регулировки светового пучка в вертикальной плоскости; 2 — винт регулировки светового пучка в горизонтальной плоскости; 3 — крышка секции дальнего света блока фары; 4 — крышка секции ближнего света блока фары.

Примечание. На правой фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается со стенда на расстоянии 5 м.
Теперь ручка зафиксируется в положении 4.
Регулировка осуществляется по тому же принципу, что и для ближнего света. Разница в том, что луч направляется на 25 мм ниже верхней горизонтали.

А — вертикальная линия, обозначающая расположение ближнего света блока левой фары;
В — вертикальная линия, обозначающая расположение лампы ближнего света на блоке правой фары;
C — горизонтальная линия, обозначающая расположение фар ближнего света;
D — линия, указывающая высоту горизонтальной границы световых лучей;
О — осевая линия;
л — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки, на которой установлен автомобиль, до ближнего света фар.

Регулировка предотвращения поломки

Часто возникает вопрос, как отрегулировать фары ВАЗ 2110 при поломке фары или поломке гидрокорректора. Последнее устройство необходимо для того, чтобы при движении автоматически регулировались фары. Если машина неподвижно загружена, то световой поток уходит в дорогу. В случае большой нагрузки на заднюю часть автомобиля передняя часть поднимается вверх и световой поток начинает попадать в небо.В этот момент включается корректор. С его помощью автоматически опускаются фары.

Устранение рассеивания фар

Если регулировка фар ВАЗ 2110 не дает ожидаемых результатов, осмотр начинают с этих устройств. Разбираются они следующим образом:

Все крепления вывернуты, а фары вынуты из розетки.
С них снимаются лампы.
Для отделения диффузора используется фен.С его помощью расплавляется герметик. Разделение осуществляется отверткой или другим плоским предметом. Если это фара Bosch, то вам также потребуется снять кронштейны крепления стекла.
Отражатель демонтирован. Он держится на 3 точках.
Все детали разобранной фары вымыты. Неисправные элементы заменяются новыми. Далее сборка проводится в обратном порядке … В качестве герметика используется силикон.

Ремонт корректора

Потеря герметичности корректора — частая поломка.Так как это устройство неразборное, для регулировки фар 2110 его необходимо заменить.

Работы выполняются в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачок … В салоне автомобиля ручка управления устранен. Все трубки демонтированы. В некоторых случаях их удаляют частями путем прикусывания.
Чтобы снять баллон, нужно взять выключатель на панели рукой и потянуть его на себя.Тогда баллон легко снимается.
После очистки от мусора вытягивается новая трубка.
Вся установка производится в обратной последовательности. Обратите внимание на пломбы.

Чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа несложная, но требует тщательной подготовки. Особое внимание уделяется территории работы. Он должен быть ровным и без уклона.Далее необходимо четко следовать всем пунктам руководства.

Каждый агрегат, агрегат или деталь автомобиля, даже самая незначительная, казалось бы, требует определенного ухода и своевременной настройки. Это касается и крыльев механической коробки передач. Несогласованный элемент коробки передач может вызвать неприятные ощущения от вождения. Например, может случиться так, что ручка переключения передач начнет дребезжать, скорости будут задействованы неточно или могут периодически выбиваться, и рычаг начнет «люфтить».Чтобы избавиться от подобных неприятностей, следует провести довольно несложную процедуру регулировки кулисы КПП. Причем этот процесс не потребует от вас особых усилий, а по времени продлится около получаса.

Качелька КПП нужна для того, чтобы скорости нельзя было переключать произвольно из-за того, что ползунки движутся одновременно. Часто бывает, что неправильно отрегулированная вилка может перегрузить всю трансмиссию, что приведет к ее выходу из строя. Для наилучшего качественного результата регулировки крыльев КПП вам следует обзавестись помощником.Ниже мы подробно расскажем, как провести процедуру настройки. этого элемента КПП, а также коснуться форс-мажорных обстоятельств, когда потребуется полная замена кулисы.

Что такое занавеска в машине?

Наверное, многие думают, что это название носит сам рычаг переключения передач, а его расположение именно между передними сиденьями автомобиля. И самое досадное, что такую трактовку можно встретить повсюду на сайтах вопросов и ответов. Но мы хотим немедленно развенчать этот миф.

Коромысло — это не единичный элемент, а составной механизм, основная задача которого — соединение самого рычага-переключателя и тяги, ведущей к коробке.

Интересно знать! Первоначально предполагалось, что спортивное электрическое купе Tesla Roadster будет оснащено псевдо-механической коробкой передач, но производитель отказался от этой идеи, поскольку ее реализация слишком сложна и затратна.

Поэтому, читая определения, первое, что становится понятно, это не монолитная конструкция, и она находится далеко не внутри кабины, а вне ее — под днищем автомобиля, рядом с карданным валом или прямо под саму ручку КПП.

Коромысло некоторых известных моделей автомобилей представляет собой довольно прочный механизм, который может легко проехать более 100 000 километров. Но со временем отдельные его компоненты начинают преждевременно изнашиваться, что приводит к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазки не на должном количественном уровне, а также по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, у многих марок автомобилей конструкция кулисы отличается высокой надежностью.Не требует от хозяина систематического ремонта и частой замены комплектующих. Исключение составляют те машины, которые уже собраны на заводе по низким стандартам качества. От таких людей можно ожидать много неприятного. Но не позволяйте себе обманывать владельцев дорогих качественных иномарок — нет ничего идеального, поэтому на машинах стоимостью более 100000 долларов могут быть изъяны, особенно если эта машина далеко не новая и много «пробежала». километров.

Знаете ли вы? Помимо паровых машин, первые автомобили еще работали на обычном пятновыводителе — нафте.

Итак, каковы признаки того, что рычаг переключения передач вашего автомобиля начинает работать со сбоями? Хорошая новость в том, что они очевидны, и диагностировать проблему не составит труда. Но все же, для вашего удобства перечислим основные ниже:

1. Рукоятка КПП стала более расшатанной.

2. Процесс переключения передач проблемный. Например, при переходе на следующую или предыдущую скорость слышен сильный хруст с характерной вибрацией.

3. Переключение передач очень тугое.

4. Если вы хотите включить одну передачу, включается совсем другая.

5. В комплект не входят все шестерни, а только часть, остальные просто не работают.

Эти знаки указывают на следующие неисправности механизма:

1. Крепежные детали ослаблены, или кабель привода зажат или сильно поврежден.

2. Изношенная или поврежденная тяга переключения передач.

3. Запорный механизм изношен или деформирован.

4. Вилка переключения передач изношена.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы отрегулировать или отремонтировать коромысло коробки передач, следуйте этим инструкциям:

1. Прежде всего, «подними» свою «десятку» на эстакаде или заезжай в гараж с ямой.

2. Поставьте автомобиль на стояночный тормоз и поставьте под колеса противоугонные упоры; при их отсутствии подойдут обычные кирпичи.

3. Итак, вы под днищем машины. Найдите зажим, удерживающий вилку и шарнир.

4. Возьмите гаечный ключ и ослабьте зажим.

5. Сесть в машину и включить заднюю передачу … Рычаг установить в крайнее левое положение. Поэтому необходимо настроить его таким образом, чтобы вам было удобно на момент включения заднего хода.Лучше, как мы сказали в начале, прибегнуть к услугам помощника, чтобы удержать его в той позиции, которую вы выбрали.

6. Теперь снова войдите под низ «железного коня» и плотно зажмите воротник в этом положении.

7. Вот и все. Закулисная установка коробки передач подошла к концу.

8. Чтобы проверить работу агрегата, сделайте тест-драйв.

9. При необходимости повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались напрасными, то остается только один вариант — это замена ступени, которую можно сделать своими руками, не прибегая к услугам специалистов. Что требуется для выполнения этой задачи? Для замены сцены необходимо подготовить все, что может понадобиться именно для этих работ:

— новая шторка для вашего автомобиля ВАЗ-2110.

Отвертки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которую необходимо соблюдать при замене кулисы ВАЗ-2110:

1. В салоне с помощью отвертки снимите декоративную крышку ручки переключения передач. Поднимите селектор и снимите вместе с защитным футляром.

2. Гаечным ключом на 10 отверните две крепежные гайки и болт, которым крепится крышка кронштейна замка задней передачи.

3. Гаечным ключом на 13 отверните гайку, фиксирующую вал рычага переключения передач, и отверните винт, которым он крепится. Сделайте это с помощью трещотки.

4. Демонтируйте ось, а затем снимите втулки с переключателя коробки, чтобы они не потерялись во время процедуры замены.

6. Далее снимаем облицовку пола и пластиковую консоль. Другого способа удалить крылья нет. Откручиваем все болты вокруг консоли. Снимите верх и низ.Соблюдайте особую осторожность, чтобы не повредить проводку.

7. После откручивания снимите четыре винта крепления селектора КПП к кузову автомобиля.

8. Под днищем машины ключом на 13 открутите гайки кронштейна подушки ступени и снимите сам кронштейн.

9. Демонтировать коромысло с ручкой переключения передач.

10. Провести визуальную диагностику всех устройств на предмет износа. Может, только подушка сработала, а сама сцена все еще в полном порядке.В этом случае замените только его и установите на его место коромысло. Если на крыльях явные механические повреждения, то выбора нет, следует установить новую, но предварительно смазать все элементы Литолом-24 вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11. На этом замену кулисы ВАЗ-2110 можно считать завершенной. Соберите все компоненты трансмиссии в обратном порядке.

Даже начинающий автомобилист понимает, что безопасность водителя и его спутников, а также других участников зависит от регулировки фар.дорожное движение, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать желаемый вид на дороге — это касается как дальнего, так и ближнего света. Значит нужно отрегулировать фары ВАЗ 2110.

В этой статье мы расскажем, как эта процедура проводится в десятке лучших. Все ступеньки расписаны максимально просто, поэтому регулировать свет сможет и начинающий автомобилист. Мы также рассмотрим альтернативу стандартному устройству настройки. Прочитав статью, вы узнаете, что такое электрокорректор и как его поставить на ВАЗ 2110.

Оптика ВАЗ 2110

На автомобили данного поколения устанавливаются следующие осветительные приборы:

Блок-фары. Используя элементы управления на приборной панели, вы можете переключаться между дальним и ближним светом.
Указатели поворота.
Противотуманные фары. Эта оптика появилась только на «десятках» последних версий, но ПТФ могут поставляться самостоятельно.
Габаритные огни.

Перед настройкой света необходимо убедиться в исправности работы гидро- или электрокорректора.В противном случае такой «тюнинг» только усугубит ситуацию. Если устройства в порядке, то можно приступать к настройке.

Регулировка фар

Для точной регулировки фар необходимо полностью залить «десятку» топливом. Также рекомендуется, чтобы во время регулировки на сиденье водителя сидел человек примерно вашего роста. Тогда положение тела будет естественным. Не забудьте проверить давление в шинах. Если они занижены (даже немного), приведите показатель в норму.Все готово? Переходим к настройке.

Проверку проводить в ночное время. Машину необходимо припарковать у вертикальной поверхности — обычно автомобилисты используют для этого стенку гаража. Передний бампер должен быть параллелен стене, от фар до препятствия ровно пять метров. Теперь вам нужно применить к препятствию следующий узор:
У водителя не всегда может быть возможность нарисовать схему, тогда ему придется положиться на свое воображение и представить рисунок в своей голове.Распечатываем и кладем на приборную панель … Запускаем ближний свет и закрываем левую фару любым материалом, который не пропускает свет.
Поворачиваем винт №1 в нужную сторону и смотрим, как меняется положение лампочки на чертеже. Когда позиция находится на нужной линии, начинаем работать винтом №2 — нам нужно отрегулировать свечение по горизонтали и поднять его до нужного уровня.
Нам нужно сделать так, чтобы свет не выходил за линию «M», но при этом касался «N».При необходимости поднимите линию света или опустите ее. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
Если настройка левой фары завершена, можно перейти вправо и выполнить те же действия.
Готово, регулировка света сделана.

Установка электрокорректора фар

Штатный прибор не регулируемый, неразборный, в результате при выходе из строя фара может быть только заменена. Чаще всего это происходит из-за утечки жидкости или «клина».Если вам нужно заменить прибор, то лучше вместо него установить электрокорректор.

Можно поставить в десятку:

Штатный электрокорректор для 2110. Найти его можно по артикульному номеру ЭМКФ-41.
Корректор другой марки, обычно автомобилисты используют для этого агрегат от ГАЗ.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Главное преимущество такого устройства перед стандартным агрегатом — надежность.Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина особенно быстро изнашивается в холодную погоду.

Установка электрокорректора от ГАЗ

Нужно купить комплект там, где есть провода. В противном случае вам придется изготавливать витую пару самостоятельно.

Установка должна производиться в штатные места, здесь никаких доработок не требуется.Но они понадобятся в самом устройстве — необходимо установить ход и длину стержня. Установка может производиться без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4 положениях вместо 16.

Длина стержня укорачивается по следующей схеме:

Теперь нам нужно уменьшить обводку. Для этого замените резистор R1 — вы найдете его на схеме подключения ЕС. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите фото ниже — на нем указано расположение резистора, который необходимо заменить. После завершения всех доработок электрокорректор можно подключать к системе.

Регулировка

Выставляем ближний свет делением «0». Это соответствие будет дополнительно проверено при техническом осмотре автомобиля. В отличие от гидравлического устройства, с EK станок необходимо размещать на расстоянии 1,2 м от стены. При переключении деления уровень сдвигается на 60 мм.В результате мы должны получить результат, как в инструкции по настройке.

Видео о регулировке фар:

Как показывает практика, чаще всего ДТП происходят ночью. И это неудивительно, ведь после захода солнца видимость автомобилиста значительно снижается.

Как показывает практика, чаще всего ДТП происходят ночью. И это неудивительно, ведь после захода солнца видимость автомобилиста значительно снижается. А в случае, когда фары совсем не работают, вероятность аварии крайне высока.По статистике, основная причина такой тенденции — неправильная корректировка. осветительные приборы, что приводит к слепоте других участников дорожного движения.

Каждый автомобилист не понаслышке знает, какое напряжение испытывают глаза при прямом луче света.

Вид не просто уменьшается, он практически исчезает, как следствие — неприятные или даже трагические последствия.

В нашей реальности неровности дорожного покрытия всегда стимулируют вибрацию автомобиля, которая нарушает геометрию свечения головной оптики.Поэтому регулировку фар следует проводить регулярно, в том числе при установке новых фар.

Иномарки всегда отличались более высоким уровнем надежности, безопасности и комфорта. Практически любая функция буржуйского авто выполняется в автоматическом режиме, иногда встроенный компьютер сам разбирается в ситуации, не отвлекая водителя.

Система освещения также подвержена электронике, которая регулирует их положение в зависимости от уровня давления в шинах, дорожного покрытия и многих других факторов.Такой подход действительно эффективен, потому что компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничения скорости.

Подобные модификации на отечественных автомобилях есть только в элитных моделях нашего автопрома.

Настройка фар на ВАЗ 2110 или любой другой доступной рядовому автомобилисту модели осуществляется вручную и больше ничего!

Конечно, качество такой процедуры могут гарантировать только профессионалы.Если вы не готовы к непредвиденным расходам на автосервис, засучите рукава и найдите помощника, ведь настоящие водители все сделают сами!

Прежде чем приступить к самостоятельной регулировке оптики, рекомендуем вам узнать, как правильный ВАЗ 2110 видео регулировки фар своими руками наглядно продемонстрирует все этапы процедуры. Такие обучающие видеоролики способны сосредоточить внимание на ключевых моментах и основных сложностях процесса, избавляя вас от возможных проблем.

Обращаясь к практике, стоит сказать, что уровень сложности процедуры не так уж высок, главное правильно подготовить к ней машину.

Как можно больше вымойте фары автомобиля, вымыв их.
Оцените состояние стекол фонарей — при большом количестве мелких царапин и повреждений поверхность необходимо отполировать.
Отражатель фары осматривается по тому же критерию — если есть изъяны, то лучше и проще заменить деталь.
Используйте современные высокоэффективные галогенные лампы — старые автомобили редко поставляются с ними, поэтому лучше покупать их заранее.
Согласитесь с помощником — без него не обойтись!
Примите во внимание все рекомендации инструкции по эксплуатации на свой автомобиль — бак должен быть полным, колеса накачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, гарантирующей эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.

Тем, кто любил уроки геометрии в школе, процедура тоже покажется интересной. Скорее восстановите свой навык рисования, ведь при настройке он пригодится.

Разберем под микроскопом , как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без посторонней помощи.

Главное требование — идеально ровная стена с подобной площадкой возле нее; несоблюдение этого требования выравнивает весь процесс.
Обеспечить свободный проход света к стене — все посторонние предметы необходимо удалить.
Установите автомобиль на расстоянии 5 метров от стены.
На этом этапе самое время использовать соседа, который будет сидеть за рулем — в идеале, чтобы ваш вес был одинаковым, если это не так, составьте уравнение, используя посторонние предметы.
Далее, на имеющуюся стену необходимо нанести точную копию рисунка, показанного выше.
Маркировка E обозначает середину передних фонарей вашего автомобиля.Через них проходят три симметричные вертикальные полосы A, B и O.
Стандартное расстояние от середины передней оптики до основания платформы должно быть 600 мм — убедитесь, что оно совпадает.
Нарисуйте линию №1 на стене — она должна быть на расстоянии 600 мм от пола.
Нарисуйте линию №2, которая будет параллельна первой полосе и на 75 мм ниже ее — это будет середина световых пятен.
Если есть гидрокорректор, помощник должен активировать режим «Без пассажирской нагрузки».
Включить ближний свет.
По очереди накройте фары непрозрачным материалом, отрегулировав положение фар винтом.
Начните с правого фонаря, а затем двигайтесь налево.
Верхние края световых пятен должны проходить по линии № 2, горизонтальный и наклонный участки должны совпадать в точках E.

На первый взгляд все может показаться слишком сложным, особенно не любителям точных наук.Но на самом деле даже ученики начальной школы могут провести точные измерения и нарисовать несколько линий.

Найти идеально ровную стену и платформу может быть действительно сложно. Ведь не каждый гараж может похвастаться полной симметрией, да и проводить строительные работы ради регулировки фар как-то нецелесообразно!

Провести самостоятельную регулировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и этому есть объяснения.В арсенале профессионалов есть вся необходимая техника и, самое главное, идеально ровная стена и подобный пол!

Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками

Для обеспечения безопасности управления фара автомобиля должна быть установлена правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый автовладелец. Регулировку можно произвести, не снимая элемент со станка — для этого есть специальные винты, с помощью которых регулируется световой пучок в вертикальной плоскости.Таким же образом регулируется дальность света на моделях 2111, 2112. Такие настройки есть даже в более современных моделях LADA Granta и LADA Priora.

Как разобрать фары

Для того, чтобы отрегулировать фары ВАЗ-2110 своими руками, нужно избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель. Порядок разборки следующий:

Отсоединить минусовую клемму от АКБ. Если мешает аккумулятор, его можно полностью вынуть.
Снимите стекло, нагрея его феном. Таким образом вы сможете растопить клеевой состав, который находится под ним.
Вырежьте на линзе небольшой П-образный профиль.
Снимите бумажный отражатель. Для этого нужно открутить три болта сзади.
Рядом с гидрокорректором есть пружина, ее нужно снять. Вместе с этим демонтируются «розетки» — пластиковые фиксаторы, закрепленные на отражателе.
Защелкните шар по краю отражателя.
Вытащите катушку из металла, чтобы регулятор не откручивался.

Если гидравлический корректор затянуть плотно, ограничитель просто деформируется. В этом случае из пластикового держателя выйдет шар, и вся оптическая система упадет.

Особенности снятия блока фары

Обязательно учтите, что при перекручивании корректора придется заменить стальную деталь на резиновую прокладку. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе.Это не лучший вариант, так как сложно разобраться при установке резиновой прокладки, когда фары находятся в крайних положениях.

Чтобы не терять свет, необходимо перевернуть корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подойдет шплинт. Он помещен в лепестки пластиковой «розочки». Обязательно соблюдайте аккуратность при разборке блока фары. Перед первым использованием очистите все поверхности от излишков герметика.При необходимости смазать стекло по периметру герметиком.

Альтернативный тюнинг

Для того, чтобы отрегулировать фары на ВАЗ-2110, можно использовать альтернативный метод. Для этого выполните следующие действия:

Нарезать резьбу на креплениях регуляторов светового потока.
Затяните винты внутри фонарей и наденьте на них шайбы.
Снимите пластиковые зажимы.
Установите планки, на которых расположены отражатели дальнего и ближнего света.
Установите шайбу на штангу. Еще нужно установить на него пружину и заново шайбу.
Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре дефектов нет, ее нельзя разбирать, достаточно отрегулировать пучок света.

Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий.На фото представлена планировка стены. Также необходимо будет выполнить следующие условия:

Полностью заправить бензобак, чтобы опустить заднюю часть автомобиля.
Промыть все стекла на фарах.
В багажнике лежал запаска, огнетушитель, набор ключей. Другими словами, все, что вы обычно носите с собой.
Проверить давление во всех колесах и при необходимости подкачать.
Поставьте автомобиль на ровную поверхность. Крайне важно, чтобы рядом с ней была идеально ровная стена или забор.Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно отметьте вертикальную плоскость, так как это зависит от того, насколько точно настроен свет.

Алгоритм действий по настройке

Перед регулировкой фар на ВАЗ-2110 нужно проделать все подготовительные мероприятия. Устанавливать передние грузовые сиденья не имеет смысла. Для более точной регулировки (по мере загрузки машины) есть гидропривод.Его ручка находится слева от руля направления, рядом с блоком предохранителей. А теперь о том, как произвести регулировку фар без демонтажа элементов:

Установите машину у стены, продольная часть ее должна быть перпендикулярна кузову.
Запустите двигатель и включите ближний свет фар. Желательно запустить двигатель, чтобы не поставить аккумулятор.
Поверните ручку управления гидравликой в положение «1». Это положение соответствует минимальной нагрузке — в машине находится только водитель.
Откорректируйте направление световых лучей винтами на блок-фарах, руководствуясь схемой, представленной в статье.

Достигнув верного направления, можно закончить работу. Теперь в зависимости от степени загруженности автомобиля нужно просто отрегулировать положение ручки гидропривода.

Если нужно поменять фару

Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их исправности.Если описанный выше ремонт не дал результата, то необходимо произвести полную замену фары. Для этого выполните следующие манипуляции:

Отсоедините от фонаря всю проводку и снимите верхнюю часть решетки радиатора. Для этого необходимо открутить все болты ключом на «10».
Отсоедините от поворотников провода и снимите гидравлический корректор. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
Открутите крепежные винты оптического элемента и сдвиньте головку блока назад.
Ослабьте болты на верхнем фиксаторе и снимите «ресничку».

После того, как вы открутите последнюю гайку, вы можете полностью снять лампу в сборе и снять ее. Если еще есть возможность выполнить ремонт, сделайте это. Если нет, то поменяйте фару полностью. Перед регулировкой фар на ВАЗ-2110 обязательно их отремонтируйте. Так вы сможете обеспечить максимальную надежность оптики.

Как подключить, проверить и отрегулировать противотуманные фары на ВАЗ 2110

Суть проекта

В рамках проекта IEK GROUP FUTURE CHALLENGE на 2019-2020 годы около 10 тысяч подростков познакомились с российским электрооборудованием, научились с ним работать, получив полезные знания и навыки электромонтажа, которые невозможно получить на школа.

Разные форматы обучения в интересной и простой форме знакомят детей с настоящими профессиональными схемами электроснабжения, обучают установке устройств защиты и коммутации на конечные электромонтажные изделия (розетки, выключатели), а также прокладке кабелей и кабельных каналов.

Проект дает детям и подросткам возможность иначе взглянуть на окружающий мир, выбрать будущую профессию, уводит их от гаджетов и социальных сетей, показывает, что «работать руками» тоже интересно и полезно.

Получают ли участники образовательной программы новые знания? сами собирают реальные схемы подключения на специальных сейфовых стендах и работают с реальным оборудованием — словом, видят процесс разводки изнутри и понимают, как появляется и правильно распределяется электрический ток, без чего их компьютеры, планшеты, телефоны и игры приставки работать не будут.

Как подключить, проверить и отрегулировать противотуманные фары на ВАЗ

Установка противотуманных фар — это не только шаг к улучшению внешнего вида ВАЗ 2110, но и забота о собственном удобстве и безопасности.Именно поэтому вы должны знать, как противотуманные фары подключаются к ВАЗ 2110 и обеспечивают наилучшие условия для езды в непогоду.

Комплект противотуманных фар ВАЗ 2110

Законодательные требования

При покупке фар в магазине автозапчастей имеется огромное количество комплектующих противотуманных фар различных форматов и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 контролировать себя и устанавливать фары, соответствующие определенным требованиям законодательства:

Нельзя установить только одну противотуманную фару, фиксация предполагает установку комплекта, состоящего из 2-х частей.
Если вы измеряете расстояние от бокового маркера, фара находится с шагом 400 мм, и измерения проводятся на внешней стороне диффузора.
Шаг от проезжей части до нижнего края до разбрасывающего продукта не может быть менее 150 мм.
Установка фар выше головного света не допускается.

Инструменты и материалы, необходимые для установки

Для установки ПТФ необходимо заранее приобрести весь комплект материалов и инструментов:

Комплект противотуманных фар, обратите внимание, что торпеда ВАЗ-2110 отличается от старой модели , поэтому фары для моделей Euro стоит отложить.
Контрольная лампа процедуры.
Мультиметр, позволяющий проверить правильность отдельных этапов работы.
Разъемы двойные, в среде специалистов их еще называют «мама и папа», достаточно 1 комплекта.
8 шт. Гнездовых разъемов.
Изолента.
Термоусадочный упаковочный материал.

Для правильной установки противотуманок на ВАЗ-2110 необходимо исходить из электрической схемы, можно взять от КГПТФ.

Как отрегулировать фары ваз 2110 своими руками. Регулировка положения рычага переключения передач

Правильный выбор фар для ваз 2110

Правила регулировки фар

Осмотр фар

Процесс регулировки своими руками

Поломки, препятствующие регулировке

Устранение диффекта фар

Ремонт корректора

Оптика ВАЗ 2110

Регулировка фар

Устанавливаем электрокорректор фар

Установка электрокорректора от ГАЗ

Регулировка

Как осуществить разборку фары

Особенности снятия блок-фары

Альтернативная настройка

Подготовительные работы перед корректировкой без разборки

Алгоритм действий при настройке

Если нужно менять блок-фару

Какие фары для ВАЗ 2110 лучше и проще в регулировке

Фары Киржач

Немецкие бошевские фары

В чем заключается важность регулировки фар?

Как правильно отрегулировать фары, не снимая их?

Подготовительные работы перед корректировкой без разборки

Алгоритм действий при настройке

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

Как осуществить разборку фары?

Особенности снятия и регулировки блок-фары

Что делать, если блок-фара неисправна?

Установка гидрокорректора

Монтаж электрического корректора

Дрожание света

Регулировка фар на ВАЗ 2110 инструкция с видео как их правильно настроить и отрегулировать своими руками и что делать если не регулируются

Характерные неисправности фар

Особенности конструкции

Устанавливаем электрокорректор фар

Установка электрокорректора от ГАЗ

Регулировка

Проблемы с освещением

52. О правильной регулировке фар

Ручное регулирование фар автомобиля

Нюансы отечественных авто

Предлагаемые варианты

Какие фары лучше?

Регулировка фар Автор темы Антонина

Регулировка фар

Регулировка противотуманных фар ВАЗ 2110 -инструкция как отрегулировать своими руками, фото

Принцип действия противотуманки

Узкое пространство для работы

Техническая особенность светового потока

Самостоятельная регулировка

Выводы

видео-инструкция как отрегулировать своими руками, фото

Принцип действия противотуманки

Узкое пространство для работы

Техническая особенность светового потока

Освещение обочины

Самостоятельная регулировка

Выводы

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

Также ознакомьтесь

Инструкция по регулировке фар ВАЗ 2110

Стоит ознакомиться:

Рекомендуем почитать

Как улучшить свет фар на ВАЗ-2110 своими руками: инструкция

Какие осветительные приборы имеются в ВАЗ-2110

Предварительная подготовка к регулировке светового потока фар

Поэтапная регулировка света фар на собственном автомобиле

Каким образом можно самостоятельно улучшить свет фар

Как отрегулировать фары 2110 бош

Оптика ВАЗ 2110

Регулировка фар

Устанавливаем электрокорректор фар

Установка электрокорректора от ГАЗ

Регулировка

Как отрегулировать свет фар?

Регулировка фар ВАЗ 2110 своими руками

Подготовка перед регулировкой света фар

Регулировка фар ВАЗ 2110 своими руками
