Как легко открутить болт и гайку шкива коленвала

Рано или поздно наступает такой момент, когда владельцу автомобиля приходится ремонтировать своего четырехколесного друга. Чтобы не пачкать руки, как вариант, можно отогнать машину на станцию технического обслуживания. Но можно ее отремонтировать самостоятельно.

Итак, допустим, необходимо разобраться, как снять шкив коленчатого вала. Это не простая задача, особенно когда это происходит в первый раз. Давайте разберемся, как открутить шкив коленвала, и при этом не разлюбить свой автомобиль?

Содержание статьи

Почему могут возникнуть трудности?

Снятие шкива – это само по себе затруднение даже для специалиста, что уже говорить о новичке. Трудность может возникнуть при снятии болта или гайки, соединяющего шкив и коленвал. Дело в том, что направление резьбы при его откручивании совпадает с направление работы крутящегося момента во время работы двигателя. Таким образом, в момент работы двигателя болт постоянно затягивается, что в результате при демонтаже болта представляется серьезной проблемой. Трудность также может возникнуть при отсутствии нужного инструмента.

Откручиваем гайку шкива

Гайка, которая удерживает шкив на конце коленвала, говорит о том, что имеем работу с мотором классической версии, а именно машиной типа ВАЗ. Итак, перед стартом работы необходимо приготовить нужный инструмент, а именно торцевой или накидной ключ на “36” или на “38”, также необходимо приготовить отрезок трубы примерно 30 см (позже узнаете зачем). Работу лучше выполнять над смотровой ямой. Если же нет такой возможности, то лучше использовать домкрат и обязательно пенек (лучше перестраховаться).

Рычаг коробки передач устанавливаем в положение четвертой передачи и включаем режим стояночного тормоза (ручник). Пробуем открутить гайку, используя ключ с длинным рычагом, находясь под автомобилем. Если попытка провалилась, нужно использовать другой вариант.

Рычаг коробки передач устанавливаем в нейтральное положение, снимаем насвечники. Ключ устанавливаем так, что бы он уперся (в том случае, когда длины ключа не достаточно, применяется труба) в пол или в задний лонжерон по направлению движения коленвала. Когда требования выполнены, необходимо поворотом ключа зажигания подавать кратковременные импульсы. Иногда гайка сидит так плотно, что с первого раза не получается ее сорвать. В основном она отпускается с третьей или четвертой попытки. После того, как гайка сорвана, ее можно скрутить ключом.

Как открутить болт?

  • Как правило, шкив крепится к коленвалу болтом только на переднеприводных автомобилях. Что бы открутить болт, удерживающий шкив на коленчатом вале, придется изрядно потрудиться, потому что добраться до болта, не просто. Перед началом необходимо приготовить необходимый инструмент: домкрат, головку под размер болта и рычаг с удлинителем, набор инструмента для автомобилиста и «козелок» (в роли козелка можно использовать пенек). Этап снятия выглядит примерно так:
  • С правой стороны автомобиля в районе переднего колеса устанавливаем домкрат. Поднимает домкратом машину, и снимаем колесо;
  • Под машину, возле домкрата подсовываем козелок или пенек (что есть под рукой). Это обеспечит надежность и безопасность выполнения снятия болта;
  • В процессе работы уже будет понятно, что к болту не добраться. Открываем капот машины и снимаем все детали, которые препятствуют полноценному доступу. Снимаются, обычно, воздушный фильтр, защитный щеток мотора автомобиля и ремень генератора;
  • Что бы открутить болт нужно зафиксировать коленвал. Для этого нужно застопорить зубья маховика. На блоке сцепления открываем заглушку и в образовавшееся отверстие вставляем монтировку или отвертку. Выполнять действия по удержанию блокировки маховика и при этом откручивать болт не совсем удобно одному. Можно попросить у кого-то помощи;
  • Берем головку, подобранную под размеры болта, с удлинителем и дополнительным рычагом, просовываем ее под колесную арку и одеваем на болт;
  • Поворачиваем рычаг против стрелки часов.

Кстати, не на всех автомобилях коленчатый вал движется по направлению стрелки часов. В некоторых моделях Хонда он имеет обратное направлении, а это значит, что болт нужно откручивать вправо.

В общей массе случаев болт поддается сразу, но если он еще на месте, то можно использовать рычаг немного длиннее, тогда точно получится.

Народные хитрости

Рассмотрим несколько народных автомобильных хитростей, которые помогли не одному водителю.

  1. Каждое резьбовое соединение, кстати, не только по части автомобиля, можно раскрутить, предварительно смазав его специальным маслом, к примеру: ВД, подсолнечное масло, уксус тормозная жидкость.
  2. В редких случаях помогают легкие постукивания по граням болта и гайки молотком или ключом.
  3. Снятие болта или гайки – это еще не значит снятие шкива.  Как открутить шкив коленвала без специального ключа? Шкив очень прочно сидит на валу, его можно снять при помощи монтировки или отвертки, аккуратно поддеть его в нескольких местах.

Видео “Как открутить шкив коленвала на Toyota”

Показано, как просто можно открутить гайку со шкива коленвала и заменить сальник на
Toyota Town Ace Noah 3S-FE / Crankshaft Pulley Removal



Как открутить шкив коленвала, в какую сторону откручивать (закручивать) болт

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.

Содержание статьи:

Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.

С какими проблемами можно столкнуться

Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.

Статья по теме: Как заменить цепь ГРМ в гаражных условиях

Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:

  • ударный гайковерт;
  • комплект съемников;
  • домкрат;
  • набор гаечных ключей или другие инструменты для удаления болтов;
  • наличие смотровой ямы.

Основные этапы работ

Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.

  • Первым делом находим доступ к шкиву, чтобы можно было подлезть ключом или трещеткой.
  • Если ключом болт не открутится, то его можно попробовать сорвать с помощью стартера.
  • Как вариант, всегда можно использовать специальные съемные устройства.

Теперь обо всем этом более подробно.

Поиск шкива

Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.

Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.

Подготовительные работы для удобного доступа к необходимым узлам

Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.

Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.

Как стартерам открутить болт шкива коленвала

Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.

На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как

храповик, из-за уступа для кривого стартера), на переднеприводных болтом.

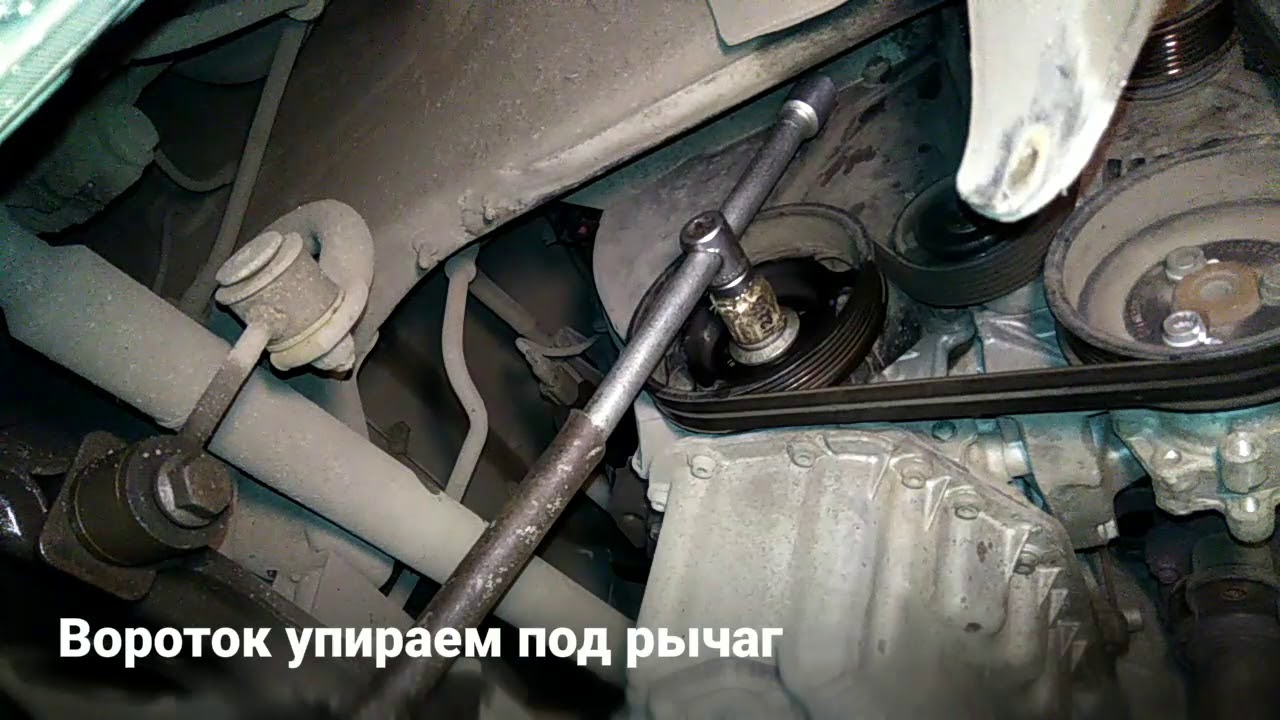

Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.

В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.

Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.

После удачной попытки идем за съемником и принимаемся за сам шкив. Откручиваем его против часовой стрелки. Если вы счастливый обладатель автомобиля Honda, то для вас существует специальный ½ -дюймовый держатель, который существенно облегчит работу. Он доступен для покупки во многих интернет-магазинах.

Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.

Снимаем шкив с помощью съемников

Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.

После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.

Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.

Ударный пистолет будет отличным инструментом для удаления упрямого болта шкива коленчатого вала. Также опытным путем было установлено, что динамометрический ключ является полезным инструментом для его правильной фиксации.

Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.

Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого  необходим комплект недорогих съемников.

Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.

В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.

Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.

Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.

Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.

Что делать если болт не откручивается — советы экспертов

Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.

Если не помогло, то осторожно попробовать его нагреть.

Видео по снятию шкива на автомобилях различных производителей

Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.

Автомобиль ВАЗ

В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.

Автомобиль Форд

Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.

Автомобиль Рено

Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.

Автомобиль Хонда

Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.

Автомобиль Шевроле

Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.

Автомобиль Мазда

Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.

Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.

Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.

Как открутить шкив коленвала

Далеко не каждый водитель может позволить себе заезжать по каждому поводу в автосервис. Поэтому, необходимо знать, как выполнить тот или иной мелкий ремонт самостоятельно. Например, как открутить шкив коленвала.

Содержание статьи

Немного матчасти

Прежде чем что-то крутить, нужно знать, где эта деталь находится и какие функции она выполняет. Итак, говоря совсем простыми словами, шкив коленвала – специальное колесо, которое находится снаружи двигателя.

На него надет ремень ГРМ, генератора, помпы, компрессора кондиционера и т.д. Если иначе, шкив коленчатого вала необходим для того, чтобы от двигателя можно было приводить в действие навесное оборудование и механизм газораспределения.

Без шкива невозможна работа ДВС и движение автомобиля, так как крутящий момент от самого коленвала не будет передаваться на другие узлы двигателя. При поиске этой детали под капотом автомобиля, следует ориентироваться на генератор. Искомый объект будет находиться внизу.

Он насаживается на выступающую часть коленчатого вала и удерживается от проворачивания при помощи шпонки. Закрепляется гайкой (реже крепление выполнено при помощи болта). В том, как открутить болт шкива коленвала, и заключается главная проблема.

Существует несколько разновидностей шкива коленвала:

  • Шкив под клиновой ремень. Такой тип присутствует в любом автомобиле советского производства (в том числе, в грузовых авто и автобусах). Он имеет цельносварную или цельнолитую конструкцию с пазом, который полностью повторяет профиль клинового ремня.
  • Зубчатый шкив. Применяется на многих современных двигателях после того, как цепь газораспределительного механизма заменили в целях облегчения всей конструкции на ремень ГРМ. Этот ремень имеет зубцы на своей внутренней поверхности. Соответственно, зубцы выполнены и на внешнем ободе шкива.
  • Демпферный шкив. Встречается на многих автомобилях небольшой грузоподъемности, а также на микроавтобусах. Этот шкив состоит из двух частей: внешнего рабочего диска и внутренней обоймы. Между ними помещается резиновая демпферная прокладка.

Это сделано для того, чтобы уменьшить импульсное механической воздействие, которое испытывает газораспределительный механизм и ремень ГРМ во время запуска двигателя и резкого изменения частоты вращения коленчатого вала. Побочным эффектом в данном случае является относительно короткий срок службы шкива, а также то, что деталь требует повышенного внимания со стороны водителя или механика.

После знакомства с самой деталью можно рассмотреть ситуации, в которых придется откручивать гайку шкива коленвала или фиксирующий его болт.

Когда необходимо снимать шкив коленвала

По большому счету, снимать эту деталь придется в двух случаях:

  1. Разборка всего двигателя или какой-либо ремонт (например, замена сальников коленвала).
  2. Замена самого шкива. Причины, по которым необходимо выполнять это действие, практически всегда связаны с износом самой детали.
Рекомендуем также прочитать статью о том, как выставить ремень ГРМ при замене. Из этой статьи вы узнаете об особенностях и нюансах в процессе самостоятельной замены приводного ремня механизма газораспределения.

Степень износа определяется опытным путем, но это тема для отдельной статьи. Суть в том, что шкив в любом случае нужно снимать. И процесс этот нельзя назвать простым, хотя при наличии определенных навыков и инструментов операцию можно выполнить своими руками.

Как открутить и снять шкив коленвала

Самым сложным действием, как правило, можно считать именно откручивание фиксирующей гайки или болта. Это связано с тем, что направление резьбы совпадает с крутящим моментом коленчатого вала. Другими словами, резьба обратная. Кстати, этот факт и есть ответ на вопрос о том, в какую сторону откручивать болт шкива коленвала. Правильно это делается по часовой стрелке.

В результате во время работы двигателя имеет место эффект самозатягивания. Кроме того, зачастую присутствуют коррозия и закисание, что осложняет процесс. По этой причине перед началом работ желательно воспользоваться известной всем WD-40 или другой похожей жидкостью для того, чтобы ржавчина немного раскисла.

Процедура откручивания болта или гайки

  • Установить автомобиль на смотровую яму (если, конечно, не снимать двигатель полностью), зафиксировать колеса.
  • Снять ремень генератора. Для этого ослабляется стопорный болт генератора и натяжной. Если автомобиль оснащен гидроусилителем руля с отдельным ремнем, тогда придется еще снимать и ремень этого механизма, открутив болт его натяжения (здесь понадобится ключ на 14).

Наличие пневмогайковерта может облегчить задачу по откручиванию болта или гайки шкива. Если такого инструмента нет, тогда нужно продолжить процесс для выкручивания гайки.

  • Потребуется снять бронепровод с распределителя зажигания, чтобы избежать запуска двигателя.
  • Затем нужно взять накидной ключ (как правило, на 19) с удлиненным рычагом (это можно сделать при помощи обрезка трубы). Длины должно хватить на то, чтобы ключ уперся в пол. Накинуть его на головку гайки или болта, уперев рычаг в пол.
  • В кабине авто повернуть на короткое время ключ в замке зажигание в положение «Старт». Болт или гайка под действием с одной стороны стартера, а с другой стороны, зафиксированного гаечного ключа, «срывается» с места и откручивается.
  • Отметим, что чаще всего с первой попытки сделать это не получится. Поэтому потребуется поворачивать ключ в замке несколько раз.

Что в итоге

Описанным выше способом можно выкрутит болт шкива как на автомобиле с МКПП, так и открутить шкив коленвала на автомате. После откручивания крепежного элемента можно приступать к съемке самого шкива. Во время обратной установки этой детали на свое место закручивать гайку или болт будет значительно проще.

Рекомендуем также прочитать статью о том, как самому заменить цепь ГРМ. Из этой статьи вы узнаете об особенностях замены цепи привода газораспределительного механизма.

При этом настоятельно рекомендуется использовать динамометрический ключ и прилагать только усилие, прописанное в руководстве по ремонту и эксплуатации конкретной модели авто. Дело в том, что от правильного момента затяжки будет зависеть не только надежность фиксации и целостность всех элементов, но и простота откручивания в следующий раз.

Читайте также

Как отвернуть болт шкива коленвала

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

Так выглядит шкив коленвала

Что мешает снимать шкив коленвала?

В инструкции по эксплуатации автомобиля и руководству по ремонту процедура демонтажа коленчатого вала, включая снятие шкива, описывается красиво и немногословно, и кажется, что это легко выполнить. Но на деле всё оказывается не так просто. Причин тому несколько:

  1. Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. Шкивы бывают обычные и демпферные, которые имеют дополнительное внешнее кольцо с резиновым уплотнителем для поглощения вибрации. Чтобы добраться до элементов крепления шкива, нужно ослабить натяжные болты и снять ремни генератора и гидроусилителя. И даже после этого при выполнении демонтажных работ следует соблюдать особую осторожность в приложении сил, чтобы случайно не повредить окружающие близкорасположенные детали и лакокрасочное кузовное покрытие.
  2. При установке на заводе шкив коленвала зажимается болтом или гайкой с высокой силой сжатия, чтобы обеспечить надёжное крепление. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима. Высокая температура и действие окружающей среды с течением времени усугубляют этот процесс посредством коксования масла и коррозии металла. В результате крепёжная гайка или болт прочно прилипает к корпусу шкива, и сорвать это сцепление металлов без знания специальных способов не просто.
  3. При выключении сцепления коленчатый вал свободно проворачивается с посредством любого гаечного ключа. Поэтому, прежде чем как открутить шкив коленвала, следует решить вопрос надёжной фиксации его положения, чтобы исключить проворачивание при откручивании гайки. В мастерских для этого используют специальные приспособления, которые прикручиваются болтами к шкиву в технологические отверстия и создают надёжный упор против проворачивания. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач. Можно также зафиксировать маховик коленвала, упирая в его зубья или отверстия монтировку.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

  • поставить машину на «яму» или эстакаду;
  • включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
  • поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
  • обстучать деревянным молотком грани крепёжной гайки;
  • используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.
Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

  • поставить ручку коробки передач в нейтральное положение;
  • снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
  • накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
  • кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

  • приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
  • убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
  • чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
  • накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос. Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу.

Далеко не каждый водитель может позволить себе заезжать по каждому поводу в автосервис. Поэтому, необходимо знать, как выполнить тот или иной мелкий ремонт самостоятельно. Например, как открутить шкив коленвала.

Читайте в этой статье

Немного матчасти

Прежде чем что-то крутить, нужно знать, где эта деталь находится и какие функции она выполняет. Итак, говоря совсем простыми словами, шкив коленвала – специальное колесо, которое находится снаружи двигателя.

На него надет ремень ГРМ, генератора, помпы, компрессора кондиционера и т. д. Если иначе, шкив коленчатого вала необходим для того, чтобы от двигателя можно было приводить в действие навесное оборудование и механизм газораспределения.

Он насаживается на выступающую часть коленчатого вала и удерживается от проворачивания при помощи шпонки. Закрепляется гайкой (реже крепление выполнено при помощи болта). В том, как открутить болт шкива коленвала, и заключается главная проблема.

Существует несколько разновидностей шкива коленвала:

  • Шкив под клиновой ремень. Такой тип присутствует в любом автомобиле советского производства (в том числе, в грузовых авто и автобусах). Он имеет цельносварную или цельнолитую конструкцию с пазом, который полностью повторяет профиль клинового ремня.
  • Зубчатый шкив. Применяется на многих современных двигателях после того, как цепь газораспределительного механизма заменили в целях облегчения всей конструкции на ремень ГРМ. Этот ремень имеет зубцы на своей внутренней поверхности. Соответственно, зубцы выполнены и на внешнем ободе шкива.
  • Демпферный шкив. Встречается на многих автомобилях небольшой грузоподъемности, а также на микроавтобусах. Этот шкив состоит из двух частей: внешнего рабочего диска и внутренней обоймы. Между ними помещается резиновая демпферная прокладка.

Это сделано для того, чтобы уменьшить импульсное механической воздействие, которое испытывает газораспределительный механизм и ремень ГРМ во время запуска двигателя и резкого изменения частоты вращения коленчатого вала. Побочным эффектом в данном случае является относительно короткий срок службы шкива, а также то, что деталь требует повышенного внимания со стороны водителя или механика.

После знакомства с самой деталью можно рассмотреть ситуации, в которых придется откручивать гайку шкива коленвала или фиксирующий его болт.

Когда необходимо снимать шкив коленвала

По большому счету, снимать эту деталь придется в двух случаях:

  1. Разборка всего двигателя или какой-либо ремонт (например, замена сальников коленвала).
  2. Замена самого шкива. Причины, по которым необходимо выполнять это действие, практически всегда связаны с износом самой детали.

Степень износа определяется опытным путем, но это тема для отдельной статьи. Суть в том, что шкив в любом случае нужно снимать. И процесс этот нельзя назвать простым, хотя при наличии определенных навыков и инструментов операцию можно выполнить своими руками.

Как открутить и снять шкив коленвала

Самым сложным действием, как правило, можно считать именно откручивание фиксирующей гайки или болта. Это связано с тем, что направление резьбы совпадает с крутящим моментом коленчатого вала. Другими словами, резьба обратная. Кстати, этот факт и есть ответ на вопрос о том, в какую сторону откручивать болт шкива коленвала. Правильно это делается по часовой стрелке.

Процедура откручивания болта или гайки

  • Установить автомобиль на смотровую яму (если, конечно, не снимать двигатель полностью), зафиксировать колеса.
  • Снять ремень генератора. Для этого ослабляется стопорный болт генератора и натяжной. Если автомобиль оснащен гидроусилителем руля с отдельным ремнем, тогда придется еще снимать и ремень этого механизма, открутив болт его натяжения (здесь понадобится ключ на 14).
  • Потребуется снять бронепровод с распределителя зажигания, чтобы избежать запуска двигателя.
  • Затем нужно взять накидной ключ (как правило, на 19) с удлиненным рычагом (это можно сделать при помощи обрезка трубы). Длины должно хватить на то, чтобы ключ уперся в пол. Накинуть его на головку гайки или болта, уперев рычаг в пол.
  • В кабине авто повернуть на короткое время ключ в замке зажигание в положение «Старт». Болт или гайка под действием с одной стороны стартера, а с другой стороны, зафиксированного гаечного ключа, «срывается» с места и откручивается.
  • Отметим, что чаще всего с первой попытки сделать это не получится. Поэтому потребуется поворачивать ключ в замке несколько раз.

Что в итоге

Описанным выше способом можно выкрутит болт шкива как на автомобиле с МКПП, так и открутить шкив коленвала на автомате. После откручивания крепежного элемента можно приступать к съемке самого шкива. Во время обратной установки этой детали на свое место закручивать гайку или болт будет значительно проще.

При этом настоятельно рекомендуется использовать динамометрический ключ и прилагать только усилие, прописанное в руководстве по ремонту и эксплуатации конкретной модели авто. Дело в том, что от правильного момента затяжки будет зависеть не только надежность фиксации и целостность всех элементов, но и простота откручивания в следующий раз.

Течь сальника коленвала: как самому определить место утечки. Почему текущий сальник коленвала нужно срочно менять, как поменять передний и задний сальники.

Когда нужно менять приводной ремень механизма газораспределения. Замена ремня ГРМ, выставление по меткам и как это сделать правильно. Советы и рекомендации.

Особенности и нюансы правильного подбора приводного ремня ГРМ. Когда ремень нужно менять, лучшие производители ремней, как не купить подделку. Рекомендации.

Назначение и устройство коленчатого вала двигателя внутреннего сгорания.

Почему необходимо менять цепь газораспределительного механизма. Доступные способы самостоятельной замены цепи ГРМ, особенности и нюансы. Полезные советы.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Итак, допустим, необходимо разобраться, как снять шкив коленчатого вала. Это не простая задача, особенно когда это происходит в первый раз. Давайте разберемся, как открутить шкив коленвала, и при этом не разлюбить свой автомобиль?

Почему могут возникнуть трудности?

Снятие шкива – это само по себе затруднение даже для специалиста, что уже говорить о новичке. Трудность может возникнуть при снятии болта или гайки, соединяющего шкив и коленвал. Дело в том, что направление резьбы при его откручивании совпадает с направление работы крутящегося момента во время работы двигателя. Таким образом, в момент работы двигателя болт постоянно затягивается, что в результате при демонтаже болта представляется серьезной проблемой. Трудность также может возникнуть при отсутствии нужного инструмента.

Откручиваем гайку шкива

Гайка, которая удерживает шкив на конце коленвала, говорит о том, что имеем работу с мотором классической версии, а именно машиной типа ВАЗ. Итак, перед стартом работы необходимо приготовить нужный инструмент, а именно торцевой или накидной ключ на “36” или на “38”, также необходимо приготовить отрезок трубы примерно 30 см (позже узнаете зачем). Работу лучше выполнять над смотровой ямой. Если же нет такой возможности, то лучше использовать домкрат и обязательно пенек (лучше перестраховаться).

Рычаг коробки передач устанавливаем в положение четвертой передачи и включаем режим стояночного тормоза (ручник). Пробуем открутить гайку, используя ключ с длинным рычагом, находясь под автомобилем. Если попытка провалилась, нужно использовать другой вариант.

Рычаг коробки передач устанавливаем в нейтральное положение, снимаем насвечники. Ключ устанавливаем так, что бы он уперся (в том случае, когда длины ключа не достаточно, применяется труба) в пол или в задний лонжерон по направлению движения коленвала. Когда требования выполнены, необходимо поворотом ключа зажигания подавать кратковременные импульсы. Иногда гайка сидит так плотно, что с первого раза не получается ее сорвать. В основном она отпускается с третьей или четвертой попытки. После того, как гайка сорвана, ее можно скрутить ключом.

Как открутить болт?

  • Как правило, шкив крепится к коленвалу болтом только на переднеприводных автомобилях. Что бы открутить болт, удерживающий шкив на коленчатом вале, придется изрядно потрудиться, потому что добраться до болта, не просто. Перед началом необходимо приготовить необходимый инструмент: домкрат, головку под размер болта и рычаг с удлинителем, набор инструмента для автомобилиста и «козелок» (в роли козелка можно использовать пенек). Этап снятия выглядит примерно так:
  • С правой стороны автомобиля в районе переднего колеса устанавливаем домкрат. Поднимает домкратом машину, и снимаем колесо;
  • Под машину, возле домкрата подсовываем козелок или пенек (что есть под рукой). Это обеспечит надежность и безопасность выполнения снятия болта;
  • В процессе работы уже будет понятно, что к болту не добраться. Открываем капот машины и снимаем все детали, которые препятствуют полноценному доступу. Снимаются, обычно, воздушный фильтр, защитный щеток мотора автомобиля и ремень генератора;
  • Что бы открутить болт нужно зафиксировать коленвал. Для этого нужно застопорить зубья маховика. На блоке сцепления открываем заглушку и в образовавшееся отверстие вставляем монтировку или отвертку. Выполнять действия по удержанию блокировки маховика и при этом откручивать болт не совсем удобно одному. Можно попросить у кого-то помощи;

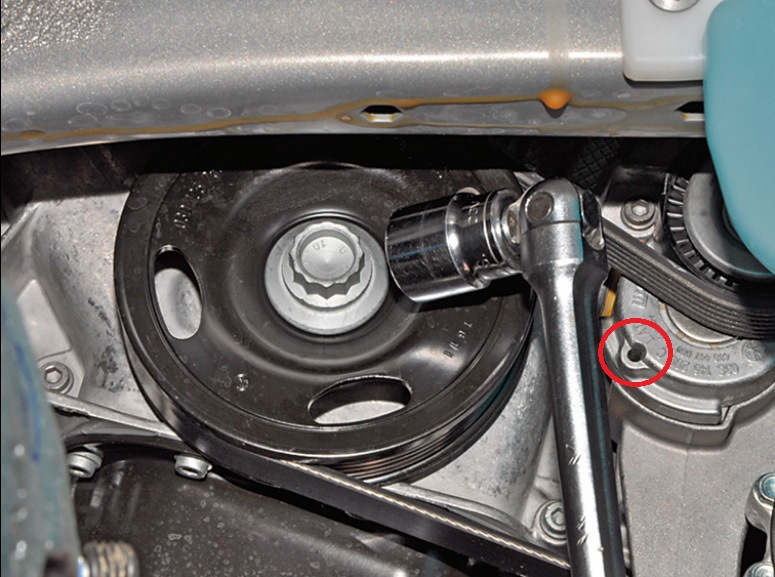

  • Берем головку, подобранную под размеры болта, с удлинителем и дополнительным рычагом, просовываем ее под колесную арку и одеваем на болт;
  • Поворачиваем рычаг против стрелки часов.

Кстати, не на всех автомобилях коленчатый вал движется по направлению стрелки часов. В некоторых моделях Хонда он имеет обратное направлении, а это значит, что болт нужно откручивать вправо.

В общей массе случаев болт поддается сразу, но если он еще на месте, то можно использовать рычаг немного длиннее, тогда точно получится.

Народные хитрости

Рассмотрим несколько народных автомобильных хитростей, которые помогли не одному водителю.

  1. Каждое резьбовое соединение, кстати, не только по части автомобиля, можно раскрутить, предварительно смазав его специальным маслом, к примеру: ВД, подсолнечное масло, уксус тормозная жидкость.
  2. В редких случаях помогают легкие постукивания по граням болта и гайки молотком или ключом.
  3. Снятие болта или гайки – это еще не значит снятие шкива. Как открутить шкив коленвала без специального ключа? Шкив очень прочно сидит на валу, его можно снять при помощи монтировки или отвертки, аккуратно поддеть его в нескольких местах.

Видео “Как открутить шкив коленвала на Toyota”

Показано, как просто можно открутить гайку со шкива коленвала и заменить сальник на
Toyota Town Ace Noah 3S-FE / Crankshaft Pulley Removal

Как легко открутить болт и гайку шкива коленвала | Авто центр SPB


Не смогли снять шкив коленвала!

Тогда помимо шкива я менял головку блока. Где-то на четвертой странице БЖ.

Итак, я снова заменил шкив! Уже на контрактнике.

Как легко открутить шкив коленвала – простая инструкция

В этот раз без криминала, можно выдохнуть. Видос я уже показывал, но покажу еще раз… Давече на даче ездил на промысел за песком для переделки дорожки на участке, по дороге пару раз нырнул в ниху… глубокую грязную лужу, после чего засвистели ремни… ну эт я так подумал.

Если же нет такой возможности, то лучше использовать домкрат и обязательно пенек лучше перестраховаться. Рычаг коробки передач устанавливаем в положение четвертой передачи и включаем режим стояночного тормоза ручник. Пробуем открутить гайку, используя ключ с длинным рычагом, находясь под автомобилем.

Если попытка провалилась, нужно использовать другой вариант. Рычаг коробки передач устанавливаем в нейтральное положение, снимаем насвечники.

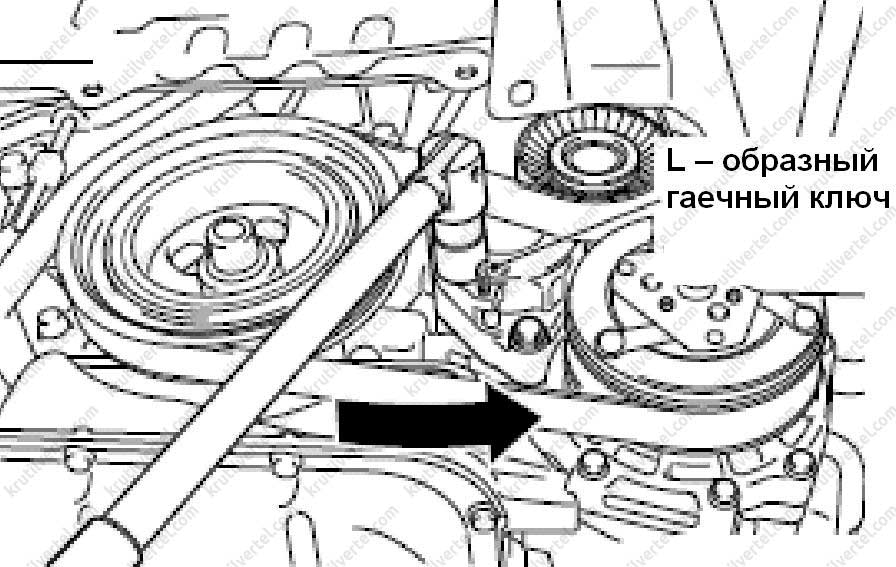

Ключ устанавливаем так, что бы он уперся в том случае, когда длины ключа не достаточно, применяется труба в пол или в задний лонжерон по направлению движения коленвала. Когда требования выполнены, необходимо поворотом ключа зажигания подавать кратковременные импульсы.

Форум Хабаровска — 27R.Ru — 27 Регион

Иногда гайка сидит так плотно, что с первого раза не получается ее сорвать. В основном она отпускается с третьей или четвертой попытки. После того, как гайка сорвана, ее можно скрутить ключом. Как открутить болт?

Как правило, шкив крепится к коленвалу болтом как открутить шкив коленвала хонда одиссей на переднеприводных автомобилях. Что бы открутить болт, удерживающий шкив на коленчатом вале, придется изрядно потрудиться, потому что добраться до болта, не. В тот день у нас было Проехав большую часть пути и когда до долгожданного сервиса оставалось совсем ничего я встал колом.

А случилось это когда я решил немного притопить, чтобы объехать фуру. Позвонив другу Гога, ты как всегда красавец он приехал, чтобы дотащить на тросе и через 15 минут Одиссей был на подъемнике. И тут началось самое интересное.

Отказалось, что каким то образом ослаб болт шкива коленвала, что вызвало в дальнейшем все эти "приключения", но еще интереснее впереди, когда сняли шкив.

Радует тот факт, что клапана на F23F не гнет и меня это спасло, а то мог конкретно "влететь". Ну и само собой такой шкив по замену. Практически как открутить шкив коленвала хонда одиссей подогнали шкив от Prelude, но при сравнении оказалось, что он меньше диаметром есть фото в сравнении и следовательно нужно менять приводные ремни, потому что они стали длинные.

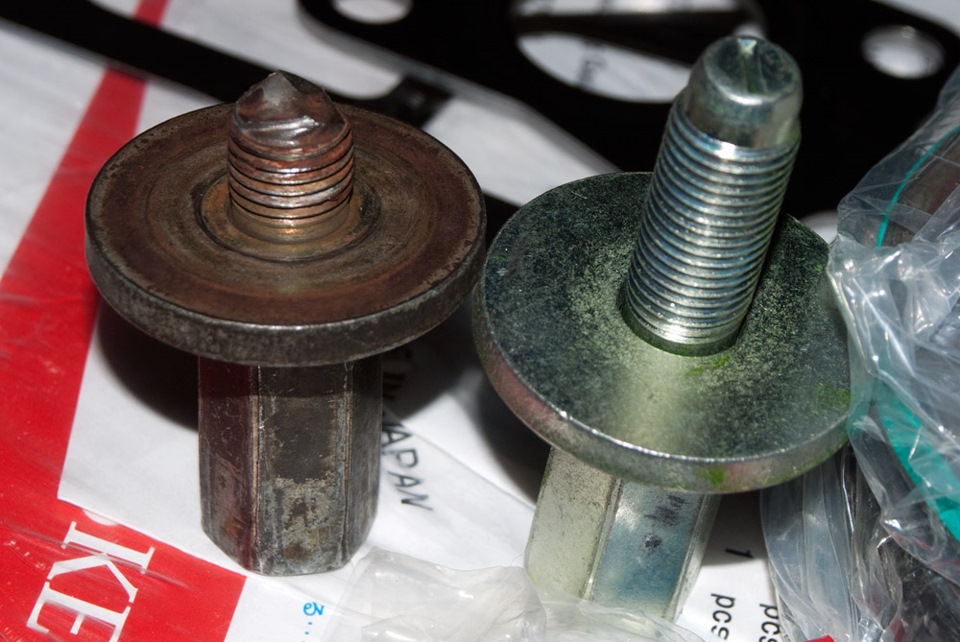

Сравнения шкива Odyssey слева и Prelude справа Шкив коленвала Honda Prelude Из всего нужно уметь находить плюсы и даже в этой неприятной ситуации у меня это вышло.

Хотел проверить ремень ГРМ, но стоило бы это как половина стоимость замены ГРМ, а прошлый хозяин говорил, что менял его ремень на

Как открутить болт шкива коленвала на автомобилях Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos?

Автор admin На чтение 3 мин. Просмотров 3 Опубликовано


Если есть помощник, то тогда все значительно проще.

Владельцы автомобилей, где на двигателе стоит алюминиевый поддон картерсмотрят фотографию номер 4. На ней хорошо видно куда Вы должны вставлять отвертку для фиксации коленвала. Это все! При использование статьи или фотографий активная прямая гиперссылка на сайт www.

Понравилась статья? Что тогда? А ещё частично обрезали возможности замена шкива коленвала на шевроле ланос стабилизации холостого хода. А что там есть ещё такого, про что не знали, но могло повлиять?

  1. Как открутить болт шкива коленвала на авто Deawoo Lanos, Deawoo Nexia, Chevrolet Lanos?
  2. Как Снять Шкив Коленвала Ланос

Как открутить болт шкива коленвала на авто Deawoo Lanos, Deawoo Nexia, Chevrolet Lanos?

Слава богу вроде бы ничего, но я не уверен, так как тоже знаю не всё IMG: Стал именно такой, какой и должен быть при 86 лошадках. Но если поставить машину на стенд и погонять на разных нагрузках, то скорее всего стенд покажет, что в некоторых режимных зонах мощность и крутящий момент уменьшились.

Представьте кривую зависимости момента от угла. С увеличением угла момент замена шкива коленвала на шевроле ланос растёт, а затем идёт на спад.

И где-то там ещё натыкается на границу детонации, которая ведёт не только к уменьшению момента, но и к износу. Часть настроек уоз в штате уже близка к оптимальной где экологи не мешали и увеличение уоз в этих зонах к улучшению не приведёт. К чему я это?

К тому, что уоз местами можно увеличивать в ущерб экологам во благо владельца, но нельзя тупо равномерно поднимать всю карту целиком. Но именно это делает напильник в шаловливых руках IMG: На мой взгляд, больше риска и вреда, чем пользы. Повторять или нет — решать владельцам, ибо каждый владелец ломает свою машину по своему усмотрению.

Старая тема вновь всплыла благодаря простому парню, купившему мотортестер и запилившему видео. Есть у меня кое-какие сомнения в том, что парень или его мотортестер правильно определил момент прохождения ВМТ по графику давления, откуда мог последовать неверный вывод о неправильном шкиве, ну и так далее.

Как Снять Шкив Коленвала Ланос

Но если честно — лень видео пересматривать. Пусть этим займутся его сподвижники. Спасибо сказали: Казалось бы, простая задача, но многие автолюбители совершают ошибки действуя стандартным действиям по книгам. Конечно, следуя правилам книжки: Хотя все должно быть иначе, но практика показывает иное.

Одна из причин, почему болт остается на месте — заржавел, или при замене ремня неправильно его затянули. В действительности весь процесс демонтирования может занять минут, но необходимо знать и использовать некоторые приёмы.

В разных моделях моторов для закрепления шкива используют либо болт, либо гайку. Следует рассмотреть каждый из вариантов. Как открутить гайку шкива коленвала? Выполнять работу лучше над смотровой ямой.

Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом: Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом.

Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом: Как отвернуть болт шкива каленвала How to remove the crankshaft pulley bolt Как отвернуть шкив коленвала.

Здесь подсмотрел:

Шкив коленвала (открутить, заменить) Lada Largus / Лада Ларгус

Примечание: каталожные номера заменяемых деталей см. здесь, или здесь (шкив коленвала может отличаться в зависимости от двигателя и наличия кондиционера)

Снятие

Операции общие для всех комплектаций автомобилей

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи .

Для автомобилей с двигателем К4М

Снять впускной патрубок

Снять глушитель шума впуска. (см. тут)

Рисунок 4-1 - Снятие заглушек распределительных валов:

1 - заглушка распределительного вала

Проткнуть посередине заглушки 1, рисунок 4-1, распределительных валов отверткой и извлечь заглушки (отвертка плоская, крючок технологический).



Для проверки положения и фиксации ВМТ, на передней стенке блока цилиндров (под стартером) расположено резьбовое отверстие, в которое ввернут болт-заглушка 1, рисунок 4-2.

Выверните болт-заглушку отверстия под фиксатор ВМТ (головка Тогх Е14, удлинитель).

Рисунок 4-2 - Снятие пробки отверстия под фиксатор ВМТ:

1 - болт-заглушка отверстия под фиксатор ВМТ

Снять защиту картера двигателя. (см. тут)

Снять правое переднее колесо.

Снять правый боковой грязезащитный щиток. (см. тут)

Снять ремень привода вспомогательного оборудования. (см. тут)

Расположить пазы распределительных валов 1, рисунок 4-3, почти горизонтально и со смещением вниз от осей валов по направлению нормального вращения (по часовой стрелке, если смотреть со стороны привода ГРМ) (головка " на 16", удлинитель).

Рисунок 4-3 - Установка фиксатора ВМТ:

1 - распределительные валы;
2 - фиксатор ВМТ

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Рисунок 4-4 - Установка коленчатого вала в ВМТ:

1 - коленчатый вал;
2 - фиксатор ВМТ

Примечание:
При отсутствии специального фиксатора, можно использовать болт М10. Длина резьбовой части 75 мм.

Если болт длиннее, то наверните две регулировочные гайки и законтрите их так, чтобы длина резьбовой части болта была равна 75 мм.

Собранное приспособление (установочный палец) вворачиваем в резьбовое отверстие блока цилиндров. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец 1 должен ввернуться в отверстие до конца резьбы и упереться в отфрезерованную площадку 2 на коленвале и заблокировать вал при попытке повернуть его по часовой стрелке (показано при снятом поддоне картера. Тоже самое, под другим ракурсом изображено на рисунке 4-4).

Повернуть коленчатый вал 1, рисунок 4-4, по часовой стрелке, пока он не упрется в фиксатор ВМТ (головка "на 18", удлинитель).

Пазы распределительных валов 1, рисунок 4-5, должны находиться в горизонтальном положении со смещением вниз от осей валов.

Рисунок 4-5 - Положение пазов распределительных валов в ВМТ:

1 - распределительные валы

Вывернуть фиксатор ВМТ.

Заблокировать маховик отверткой (отвертка плоская).

Рисунок 4-6 - Снятие шкива коленчатого вала двигателя К4М:

1 - распределительные валы;
2 - шкив коленчатого вала

Отвернуть болт 1, рисунок 4-6, крепления (головка "на 18", удлинитель)

... и снять шкив коленчатого вала

Для автомобилей с двигателем К7М

Снять правое переднее колесо

Снять правый боковой грязезащитный щиток (см. тут)

Снять ремень привода вспомогательного оборудования. (см. тут)

Снять защиту картера двигателя (см. тут)

Вывернуть пробку отверстия под фиксатор ВМТ (головка Torx Е14, удлинитель).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Установить поршень 1-го цилиндра в ВМТ и заблокировать коленчатый вал фиксатором

Заблокировать маховик отверткой (отвертка плоская).

Отвернуть болт 1, рисунок 4-7, крепления и снять шкив 2 коленчатого вала (головка "на 18", удлинитель).

Рисунок 4-7 - Снятие шкива коленчатого вала двигателя К7М:

1 - распределительные валы;
2 - шкив коленчатого вала

Установка

Для автомобилей с двигателем К4М

Внимание. Болт крепленая шкива коленчатого вала, подлежит обязательной замене.

Внимание. Перед установкой шкива коленчатого вала обезжирить опорную поверхность шкива и носок коленчатого вала.

Установить приспособление 1, рисунок 4-8, для фиксации распредвалов (приспособление Mot. 1496).

Рисунок 4-8 - Установка приспособления для установки фаз газораспределения:

1 - приспособления для установки фаз газораспределения Mot. 1496;
2 - болт

Закрепить приспособление на торцах распределительных валов болтом 2.

Примечание:
При отсутствии специального приспособления для фиксации распредвалов, можно самостоятельно изготовить простой фиксатор по указанному чертежу:

Проворачиваем коленвал по часовой стрелке, пока пазы на распредвалах не установятся почти горизонтально (параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.

... и устанавливаем фиксатор

Убедиться, что коленчатый вал надежно заблокирован фиксатором ВМТ, при необходимости довернуть коленчатый вал, поворачивая маховик при помощи отвертки (фиксатор Mot. 1489 или 67.7820-9701 L, отвертка плоская).

Паз коленчатого вала должен быть обращен вверх.

Установить шкив 2, рисунок 4-6, на коленчатый вал и закрепить новым болтом 1.

Затянуть болт крепления шкива коленчатого вала с моментом 40 Н.м (4,0 кгс.м) и дополнительно довернуть на 145° ± 15°.

Вывернуть фиксатор ВМТ.

Нанести герметик на резьбу болта-заглушки 1, рисунок 4-2, отверстия под фиксатор ВМТ и завернуть.

  Момент затяжки пробки 20 Н.м (2,0 кгс.м).

Снять приспособление 1, рисунок 4-7, для фиксации распредвалов.

Установить новые заглушки распределительных валов, запрессовав их лёгкими ударами.

Установить ремень привода вспомогательного оборудования

Установить защиту картера двигателя

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить глушитель шума впуска.

Установить впускной патрубок.

Для автомобилей с двигателем К7М

Внимание. Болт крепления шкива коленчатого вала, подлежит обязательной замене.

Внимание. Перед установкой шкива коленчатого вала обезжирить опорную поверхность шкива и носок коленчатого вала.

Убедиться, что коленчатый вал надежно заблокирован фиксатором ВМТ, при необходимости довернуть коленчатый вал, поворачивая маховик при помощи отвертки.

Установить шкив 2, рисунок 4-7, на коленчатый вал и закрепить новым болтом 1.

Затянуть болт крепления шкива коленчатого вала с моментом 30 Н.м (3,0 кгс.м) и дополнительно довернуть на 100° ± 5°.

Вывернуть фиксатор ВМТ.

Нанести герметик на резьбу пробки отверстия под фиксатор ВМТ и завернуть пробку.

  Момент затяжки пробки 20 Н.м (2,0 кгс.м).

Установить защиту картера двигателя

Установить ремень привода вспомогательного оборудования

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Операции общие для всех комплектаций автомобилей

Присоединить клемму провода "массы" к аккумуляторной батарее .

Видео

Снятие шкива коленчатого вала - Пошаговое руководство

Настало ли время года для столь необходимых работ по ремонту, техническому обслуживанию и замене вашего автомобиля? Ваши сальники и ремень ГРМ уже нуждаются в замене? Тогда первым делом вам следует снять шкив коленчатого вала.

Чтобы помочь вам, здесь предлагается простое пошаговое руководство по снятию шкива коленчатого вала, чтобы вы могли успешно разобрать шкив коленчатого вала и выполнить необходимые замены и ремонт, в которых так остро нуждается ваш автомобиль.

Читайте также статьи по теме: Лучшие обезжириватели двигателя, лучший шприц для смазки, лучшее проникающее масло, лучший набор гаечных ключей с храповым механизмом, лучшие свечи зажигания, лучший герметик для прокладок головки и кромка Castrol по сравнению с Mobil 1.

Что такое шкив коленчатого вала?

Прежде чем мы поговорим о том, как снять шкив коленчатого вала вашего автомобиля, важно сначала понять, что это такое и для чего он служит в вашем автомобиле. По сути, это механическая система в форме колеса, которая соединяется с коленчатым валом и другими компонентами вашего автомобиля.

Шкив коленчатого вала отвечает за распределение мощности по всему транспортному средству, особенно к генератору переменного тока и насосу рулевого управления, путем передачи крутящего момента и механической мощности через вспомогательные ремни и систему шкивов.

Это также то, что позволяет змеевидному ремню вращаться, и это уменьшает резонанс коленчатого вала двигателя автомобиля, не говоря уже о балансе общей гармонии автомобиля. Шкив коленчатого вала также обычно снимается, когда дело доходит до замены ремня ГРМ вашего автомобиля.

Как снять шкив коленчатого вала

Вот шаги, которые помогут вам снять шкив коленчатого вала вашего автомобиля, чтобы заменить ремень ГРМ. Для этого вам понадобится несколько инструментов, в том числе ударный гаечный ключ, гаечный ключ, автомобильный домкрат, съемник и инструмент для снятия болтов.

Прочтите все шаги перед тем, как приступить к снятию шкива, чтобы знать, какие инструменты необходимы для вашего автомобиля. Кроме того, будьте готовы заменить болты на шкиве впоследствии, так как эти моменты затяжки болтов будут растягиваться, как только вы закончите.

Шаг 1: Найдите шкив коленчатого вала

Это простая задача, но прежде чем вы сможете приступить к снятию шкива коленчатого вала, вы должны сначала найти, где он находится, тем более что разные автомобили имеют разные механические системы и, следовательно, шкив коленчатого вала может оказаться не там, где вы ожидаете.

Наиболее распространенный сценарий для многих автомобилей заключается в том, что шкив коленчатого вала находится рядом со стороной водителя или с левой стороны, где находится моторный отсек, но в некоторых случаях его можно найти в нижней передней части двигателя.Если вы лучше знакомы с тем, как выглядит ремень ГРМ, вы можете поискать его вместо этого, поскольку шкив коленчатого вала всегда находится рядом с ним.

Шаг 2: Разобрать колесо


Следующим шагом является подготовка к снятию колеса, что позволяет снять шкив коленчатого вала. Этот шаг немного отличается в зависимости от того, с какой трансмиссией построен ваш автомобиль. Обычно самый простой способ снять шкив коленчатого вала - снять правое переднее колесо.

Если у вас стандартная трансмиссия, вам необходимо включить передачу, чтобы колесо зафиксировалось на месте. Затем с помощью гаечного ключа по очереди ослабьте все гайки на колесе. В противном случае, если в вашем автомобиле используется автоматическая коробка передач, вам придется использовать ручной или электрический гайковерт.

Отвернув болты, установите рычаг трансмиссии в положение парковки, затем вставьте домкрат под раму автомобиля и рядом с колесом. Используя этот автомобильный домкрат, поднимите колесо и опустите автомобиль на подставку, чтобы вы могли безопасно снять шкив коленчатого вала позже.

Небольшой совет…

Не забывайте соблюдать меры предосторожности и инструкции, приведенные в руководстве по обслуживанию вашего автомобиля, когда поднимаете его, чтобы избежать инцидентов, повреждений и травм. Кроме того, снимать шкив коленчатого вала будет намного удобнее, если снять брызговик. Это можно сделать, сняв заклепки с брызговика с помощью отвертки с плоским шлицем.

Шаг 3: Отвинтите болты шкива

После успешного снятия колеса следующим шагом будет демонтаж болтов, удерживающих шкив на месте.Для этой детали вам понадобится съемник. Сначала прикрутите шток к съемнику и по очереди защелкните его на противоположных концах съемника.

Это значит, что инструмент создает давление, давя на шкив и коленчатый вал, что позволяет вам снять его с автомобиля. На этом этапе вам нужно ввернуть болты в отверстия на противоположных сторонах узла шкива. Затем используйте торцевой ключ и гаечный ключ, чтобы полностью снять шкив.

Вы также можете использовать ударные инструменты для снятия болтов шкива коленчатого вала, так как они почти всегда плотно затянуты и поэтому их трудно удалить.

Важное примечание:

Использование съемника кулачкового типа при снятии шкива коленчатого вала является большим запретом, особенно если в вашем автомобиле используется шкив коленчатого вала, который включает в себя гармонический балансир. Это связано с тем, что это создает давление на соединительное кольцо, и, следовательно, весьма вероятно, что соединительное кольцо разорвется на всем протяжении внешней части шкива коленчатого вала, где находится натяжение.

Шаг 4: Снимите шкив коленчатого вала

Наконец, теперь вы можете снять шкив коленчатого вала.Вам просто нужно снять крышку привода ГРМ, взять инструмент для снятия болтов или инструмент для снятия шкива коленчатого вала, чтобы ослабить болты на шкиве с помощью ударного ключа, и затягивать инструмент для снятия до тех пор, пока шкив коленчатого вала полностью не отделится от автомобиля.

Если болты трудно выкрутить, вы можете использовать ударный пистолет с полудюймовым приводом и динамометрический ключ.

Кроме того, помните, что необходимо соблюдать осторожность, особенно на этом последнем этапе, поскольку неправильная разборка шкива коленчатого вала может впоследствии вызвать различные проблемы, такие как проскальзывание, которое вызывает качание шкива коленчатого вала и приводит к смещению центральной ступицы. от других приводных колец.

Заключение


Процесс снятия шкива коленчатого вала относительно прост, если вы знаете, что искать, у вас есть подходящие инструменты для работы и вы можете четко следовать инструкциям. Если вы уверены, что сможете сделать это правильно, тогда нет необходимости тратить сотни или тысячи долларов на оплату местного механика за то, что вы можете сделать самостоятельно.

Теперь вы можете с удобством приступить к любым работам по ремонту и техническому обслуживанию, которые необходимы вашему автомобилю, например, по замене уплотнений и ремней ГРМ.Не забудьте установить новые болты коленчатого вала и затянуть их в соответствии со спецификациями производителя.

Простой способ сделать это

Шкив коленчатого вала вашего автомобиля - это механическая система, отвечающая за распределение мощности в вашем автомобиле. Это устройство в форме колеса, которое напрямую подключается к коленчатому валу вашего автомобиля и другим компонентам автомобиля через ремни для аксессуаров. Он передает крутящий момент, а также механическую мощность через систему шкивов на генератор или насос рулевого управления вашего автомобиля.

Как только вы решите наконец заменить ремень ГРМ вашего автомобиля, вы должны сначала знать, как снять шкив коленчатого вала в вашем автомобиле. В этой статье мы поговорим о том, как это сделать правильно и просто. Читайте дальше, если вы хотите успешно снять шкив коленчатого вала в вашем автомобиле.

Что вам нужно для этого руководства

Во-первых, соберите все инструменты и материалы, которые вам понадобятся для снятия шкива коленчатого вала в вашем автомобиле, в том числе следующее:

Пошаговое руководство о том, как для снятия шкива коленчатого вала в вашем автомобиле

Вот простые и легкие шаги, которые вы должны выполнить для быстрого снятия шкива коленчатого вала в вашем автомобиле:

1.Найдите шкив коленчатого вала автомобиля

Очевидно, первое, что вам нужно сделать, это найти место шкива коленчатого вала в вашем двигателе, чтобы определить, какой компонент будет удален. Как правило, его можно найти с левой стороны моторного отсека или со стороны водителя. В других случаях он может скрываться в нижней передней части двигателя.

2. Приготовьтесь разобрать колесо вашего автомобиля.

Используя гаечный ключ, вы должны ослабить эти гайки с колеса, которое вы хотите снять.Это шаг, который вы должны сделать, прежде чем поднимать колесо автомобиля над полом. Если вы этого не сделали, колесо, скорее всего, просто повернется, когда вы немного надавите на гаечный ключ.

Если у вас стандартная коробка передач, вы можете оставить ее включенной, и она будет заблокирована. Однако для автоматической коробки передач, которая есть у большинства из вас, двигатель может просто продолжать вращаться. Таким образом, вы не сможете избавиться от болта. В этом случае вам понадобится гайковерт.

Если у вас нет ударного ключа, вы можете попросить механика просто ослабить болт.Для откручивания этих болтов делают электрические ударные гайковерты. Однако, хотя они не работают так хорошо, эти электрические ударные гайковерты обычно откручивают болты.

Установите рычаг трансмиссии автомобиля в положение «припарковать» и с помощью домкрата поднимите колесо автомобиля. Вы можете разместить домкрат прямо под рамой автомобиля, которая расположена рядом с колесом, которое вы будете снимать. Наконец, опустите автомобиль, когда он встанет на подставку. Таким образом, снятие шкива коленчатого вала будет более надежным и безопасным.

3. Снимите болт.

После того, как вы избавились от болта, вы захотите снять шкив. Однако у вас не получится сделать это легко, так как это туго. Вам понадобится съемник, который стоит совсем не так уж и дорого. Его можно купить всего за 19 долларов, и им очень легко пользоваться.

Возьмите стержень, несколько раз ввинтите его в основную часть съемника и защелкните его в концевой части, чтобы он прижался к ней. Следующий шаг - проделать то же самое с другим концом, чтобы он прижался к коленчатому валу.

В обычном автомобиле вы можете заметить 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно заткнуть болты. Как только сборка съемника будет подготовлена, наденьте его, возьмите один болт с гайкой и вверните его в маленькое отверстие. После этого вверните еще один болт в отверстие на противоположной стороне.

Теперь, когда у вас есть оба отверстия, возьмите гнездо и закрепите его, вставив гаечный ключ и продолжайте поворачивать его, пока он не откроется.

4. Разберите шкив коленчатого вала

После того, как вы открутили болты, теперь вы можете снять шкив коленчатого вала вашего автомобиля.Для этого снимите крышку привода ГРМ, чтобы вы могли выполнять любую необходимую работу, например заменять ремень ГРМ или уплотнения.

Вы также можете использовать инструмент для удаления болта на головке болта. Вам просто нужно надеть один конец на инструмент для снятия болтов и ослабить болт с помощью ударного ключа. Теперь с болтами, входящими в комплект вашего инструмента, вы можете затянуть инструмент для снятия болтов. Продолжайте делать этот шаг до тех пор, пока шкив коленчатого вала окончательно не освободится.

Pro Tips

Заключение

Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что теперь вы сможете успешно сделать это самостоятельно.С помощью подходящих инструментов вы сможете разобрать что угодно. Просто следуйте этому пошаговому руководству в следующий раз, когда вы будете ныть по поводу высокой стоимости ремонта автомобиля. Теперь вам не нужно вызывать механика, который сделает эту работу за вас.

Снятие гайки шатуна

MGA With An Attitude
СНЯТИЕ Гайки шатуна - CS-104A



Перестаньте ушибать костяшки пальцев и свое эго и выберитесь легким путем. Чтобы снять гайку кривошипа и отогнуть стопорную шайбу, установите большой гаечный ключ (1-5 / 16 дюйма для MGA и MGB) с длинной ручкой.Поставить коробку передач на нейтраль. Проверните коленчатый вал по часовой стрелке, пока рукоятка ключа не упрется во внутреннее крыло. Ударьте по стартеру на полсекунды, и гайка откроется.

Если двигатель не находится в автомобиле, используйте прочную рукоятку с головкой на 1/2 дюйма, которая короче, чем прерыватель. Поверните коленчатый вал, чтобы установить рукоятку гаечного ключа прямо вверх. Слегка нажмите влево (против часовой стрелки, если смотреть на двигатель) и сильно ударьте по рукоятке справа налево (против часовой стрелки) двухфунтовым молотком.Щелкните для увеличения изображения. Это рукоятка с храповым механизмом Craftsman 1/2 ", которую я использую таким образом с 1968 года, и я еще не смог ее сломать. Может быть, они не делают их так, как раньше?

Приложение , Июль 2011: Хорошо, я наконец снял трещотку после 43 лет серьезного использования. Магазин инструментов Sears заменил его по гарантии, но новый сменный инструмент может быть не того же качества. Во-первых, у него есть пластиковый тумблер для реверса. Время покажет.

Приложение, 10 августа 2018 г .:
10 августа 2018 г. Р. Майкл Байада из Эвергрина, Колорадо, США написал:
«Мне пришлось заменить шкив коленчатого вала на моем двигателе 1600 MKII MGA из-за ослабленных заклепок. Я купил новый чугун (без заклепок Шкив коленчатого вала MGB с демпфером, который на самом деле на 22 доллара дешевле и должен быть лучше для коленчатого вала, чем оригинальный трехкомпонентный клепаный шкив коленчатого вала.Я заказал переднее резиновое уплотнение и язычок фиксатора коленчатого вала менее чем на 4 доллара, так что стоит сделать.
Я снял радиатор, вентилятор и ремень вентилятора, а затем попытался ослабить болт шкива коленчатого вала. Я пробовал все рекомендуемые способы ослабить его (отбойный стержень, отбойный стержень с удлинением трубы на 4 фута, протыкание стартера и т. Д.), Но безуспешно. Единственным другим методом был ударный гаечный ключ на 1/2 дюйма, который я арендовал в местном магазине оборудования. Но он никак не подходил к масляному радиатору над горизонтальной панелью воздуховода радиатора и к линиям масляного радиатора под ним.
Затем я купил 26-дюймовые удлинители привода 1/2 дюйма (20 дюймов и 6 дюймов) и вставил их через отверстие для рукоятки MGA в бампере и в гнездо 1 & Dash; 5/16.Затем я смог подсоединить ударный гаечный ключ на 1/2 дюйма перед бампером, и болт полностью ослабил. Мне даже не нужно было включать передачу.
В качестве примечания, в зависимости от гнезда, просто сломайте ослабьте болт с помощью ударного ключа и используйте разводной гаечный ключ, чтобы снять его до конца, чтобы не защемить гнездо в рулевой рейке с помощью ударного ключа. Я также снял свечи зажигания и повернул двигатель, чтобы вставить ключ Вудраффа в верх коленчатого вала, чтобы он не выпадал из паза.Мой ключ Вудрафф был тугим и в хорошем состоянии, поэтому я оставил его в коленчатом валу ».

Наконечник для снятия шкива коленвала Honda - Tech

Фото 1/4 | Попробуйте повернуть 19-миллиметровый болт крепления шкива коленчатого вала, и вы сделаете немного больше, чем поверните весь коленчатый вал. Обратите внимание на шестигранник диаметром 50 мм, окружающий область болта? На это есть причина.

Заменить ремень ГРМ? Скорее всего, вы ругаете пару слов, когда пришло время снимать заводской шкив коленчатого вала.В отличие от других марок, шкивы кривошипа honda крепятся одним болтом, причем большим. Назовите это осторожностью, назовите это чрезмерной инженерией или просто умным, но honda требует примерно 130 фунтов на фут крутящего момента, когда дело доходит до затягивания этих педерастов. Добавьте к этому несколько тысяч миль работы двигателя и годы перепадов температур, и у вас может быть задаток для одного прочного болта.

Конечно, 3/4-дюймовые ударные пистолеты и даже некоторые из лучших 1/2-дюймовых иногда справятся с этой задачей, но воздушные компрессоры не совсем то, что стоит в углу каждого гаража, а причудливые пневматические инструменты до сих пор этого не делают. растут на деревьях.Но honda на шаг впереди вас и предлагает решение всех ваших проблем или, по крайней мере, проблем, связанных с шкивом коленчатого вала. Воздушный компрессор не требуется.

Фото 2/4 | Ответ: держатель шкива коленчатого вала Honda фиксирует шкив и, в конечном итоге, коленчатый вал на месте даже при повороте болта шкива.

Проблема не в твоей слабой трещотке, а в том, что попытка ослабить болт шкива с помощью твоей слабенькой трещотки не делает ничего, кроме вращения кривошипа.Не расстраивайтесь, вы получите те же результаты с большой, колоссальной трещоткой вашего друга. На протяжении многих лет был изобретен ряд методов, чтобы остановить вращение кривошипа, ни один из которых не работает так хорошо, как цепные ключи, которые обычно в конечном итоге повреждают шкив и забивают страшные предметы между маховиком и корпусом колокола. Решение лежит в руках тех, кто изначально разработал шкив, и за небольшую часть стоимости этого нового воздушного компрессора. Держатель шкива коленчатого вала Honda скользит внутри любого шкива Honda 90-го и новее с шестигранным отверстием 50 мм и крепится к большинству рам через ранее существовавшее отверстие с резьбой 8 мм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
