Как своими руками перетянуть потолок автомобиля тканью

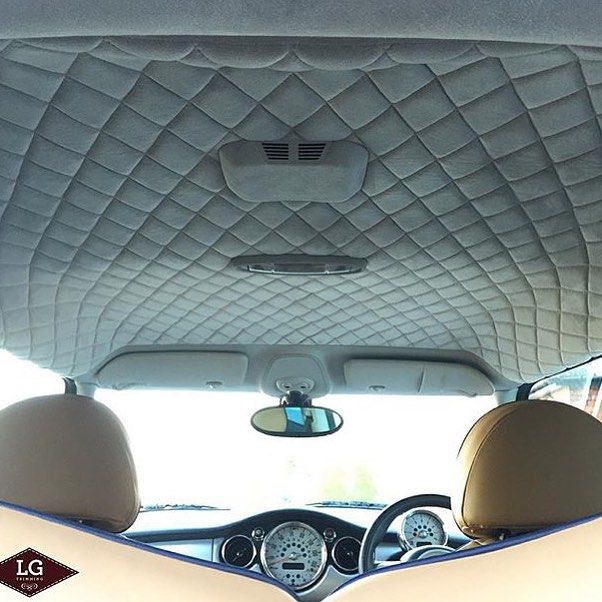

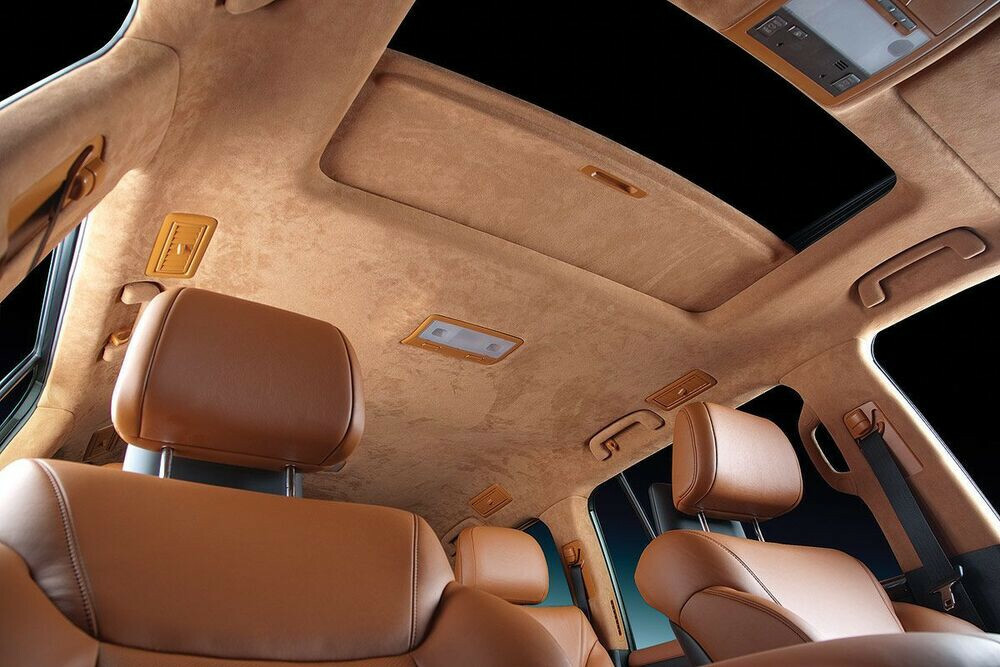

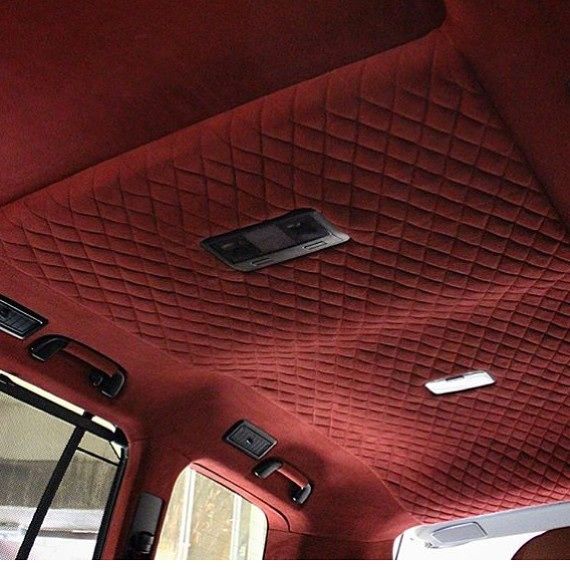

Так выглядит потолок авто после замены обивки

Обивка салона автомобиля за годы эксплуатации изнашивается и приходит в негодность. Это, в первую очередь, относится к потолочной ткани.

Со временем отделочные материалы загрязняются, выцветают, растягиваются и отклеиваются. Попытки очистить старую потолочную ткань не приносят желаемого результата – старое не сделать новым и все когда-то подлежит замене. Вследствие проведения химчистки с использованием агрессивных чистящих средств поролоновая основа ткани постепенно разрушается. И однажды неизбежно приходится заниматься поиском решения – как заменить эту ткань на новую.

К счастью, можно найти множество видео-инструкций по перетяжке потолка автомобиля своими руками. О том, что получилось в результате следования этим инструкциям и с какими трудностями пришлось столкнуться в процессе работы — подробно рассказано в этой статье.

Такая работа в тюнинговых автоцентрах стоит дорого, не столько из-за цены материалов, как из-за кропотливого труда, занимающего много времени. Для того чтобы снять каркас потолка автомобиля, необходимо снять все боковые пластины, уплотнительные резинки дверей, крепления ремней безопасности, ручки, светильники и остальную фурнитуру. В итоге, на то, чтобы все разобрать и снять потолочную поверхность, понадобилось не менее двух с половиной часов.

Важно: каркас потолка очень хрупкий и в целях безопасности его следует аккуратно опереть на поднятые подголовники сидений и бережно извлекать из машины.

Прежде всего, подробно расскажем о выборе ткани. Есть несколько вариантов: ткань — полиэстр на тонкой поролоновой основе, велюр на основе тонкого поролона, искусственная или натуральная кожа. В любом случае размер полотнища для поклейки должен быть немного больше размера основания потолка — нам понадобилось 1,36Х2,5 м2. Предварительно следует измерить потолок и к полученным размерам добавить 10% про запас.

Если переживаете, что результат перетяжки окажется не идеальным — выбирайте автомобильный велюр. Этот материал за счет своей структуры скроет мелкие недостатки, допущенные при работе. В нашем случае выбрана была полиэстровая ткань (с поролоновой основой), очень похожая на оригинальную, которой был обтянут потолок изначально. Цвет ткани потолка также соответствует оригиналу. Хорошо, что в угоду практичности не была куплена более темная ткань – тогда все пластиковые детали светлого оттенка смотрелись бы не так гармонично.

Важно тщательно подходить не только к выбору материала для перетяжки, но и к выбору клеевой основы. Используемый клей должен соответствовать следующим стандартам:

• не быть токсичным, так как салон автомобиля является закрытым пространством;
• надежно фиксировать обивку;
• удобно и равномерно наноситься на поверхность каркаса.

По поводу качества ткани и подходящей клеевой основы лучше получить подробную консультацию у продавцов данных товаров. Они помогут определиться в выборе.

Последовательность работ

Далее приступим непосредственно к работе по перетяжке потолочной облицовки:

Первый шаг — снять потолок. Начать можно с фурнитуры и пластиковой обшивки, остается лишь часть верха резинового уплотнителя дверей, который держит каркас потолка. Подголовники передних и задних сидений поднимаются на максимальную высоту, снимаются резиновые уплотнители, и потолок плавно опускается на подголовники. После извлечения каркаса из автомобиля, его необходимо положить на заранее подготовленную ровную поверхность. Из-за большого количества фотографий процесс разборки будет подробно освещен в отдельной статье.

Смотрите фотоотчет о порядке проведения работ

Joomla Gallery makes it better. Balbooa.com

Сперва требуется удалить старый материал и очистить поверхность от его остатков. Это можно сделать с помощью металлической щетки или щетки с жестким ворсом. Когда старый клей полностью удален, можете перейти непосредственно к наклеиванию материала. Сначала нанесите полоску клея на переднюю часть каркаса и приклейте равномерно часть ткани. Не допускайте образование воздушных карманов, крепко прижимая ткань и разглаживая складки. Важно не допускать образования воздушных пузырей в тех местах, где на каркасе имеются изгибы (ниши для ручек и ниши для солнцезащитных козырьков).

Когда часть ткани будет приклеена, можно наносить клей и приклеивать таким же образом следующую часть. Сразу всю ткань приклеить будет сложно, поэтому лучше клеить в три приема. Края ткани следует либо обрезать вровень с краем каркаса, либо обрезать с небольшим запасом и завернуть – смотря, как было сделано изначально. Вышеуказанную работу рекомендуется выполнять в перчатках. Лучше использовать целлофановые перчатки или хлопчатобумажные перчатки, но важно, чтобы они были чистыми, иначе на новой ткани останутся следы.

Готовый потолок необходимо оставить для полного высыхания на 24 часа. Каркас лучше положить на ровную поверхность в чистом и сухом помещении, но не на солнце. На следующий день можно приступать к установке потолка на прежнее место. Сборка выполняется в обратном порядке.

Tweet

Информация об авторе:

Lars

Всегда сделает все своими руками. И не только потому, что ценит качественную работу. Ему просто это нравится.

• Последнее от Lars
• Похожие материалы (по тегу)

Наверх

инструкция с фото и видео как перетянуть потолок в авто

Для многих автовладельцев привычно, что со временем обшивка потолка начинает портиться в результате естественного износа. Это особенно актуально для салонов, выполненных в светлых оттенках. К тому же поспособствовать, так сказать, ускорить процессы, могут сигареты (появятся прожженные места) или дети (порисовать, проколоть или порезать материал), как можно увидеть на фото.

Поэтому многие находят выход – перетянуть потолок по-новому. Конечно, часть автовладельцев сначала пытается обойтись «малой кровью», используя различные средства для восстановления покрытия. Однако время все равно рано или поздно побеждает, а поэтому перетяжка грозит всем неновым авто.

Следовательно, обтянуть потолок новым материалом – верное решение. Поэтому рассмотрим, как совершить эту процедуру своими руками.

И для начала определимся, для чего вообще нужна перетяжка:

1. Загрязненность. Очень часто о потолок касаются головы пассажиров, поэтому износ поверхности – это закономерность. Особенно если речь идет о светлых материалах. Добавить к этому можно пыль, грязь с дороги, дым от сигареты. Словом, негативного влияния хватает.
2. Износ. Поскольку влияние на потолок очевидно, его приходится чаще мыть, а значит, увеличивается износ.
3. Чтобы изменить оформление салона авто. Пусть на такой поступок способны немногие, но есть автовладельцы, которые желают просто изменить дизайн, делая свою машину близкой к идеальной. И тогда требуется перетянуть и потолок.
4. Можно сделать обтяжку и просто для смены обстановки, если приходится подолгу пребывать в салоне авто.
5. К тому же намного приятнее находиться в чистом и ухоженном автомобиле приятного цвета.

Выбор клея

Использовать универсальный клей не стоит, поскольку это чревато ядовитыми выделениями в салон при попадании солнечных лучей. Поэтому можно использовать аэрозольный клей, он хорошо распределяется, быстро сохнет. Действовать нужно строго по инструкции.

Выбор цвета

Лучше всего выбирать пастельные тона, поскольку они создают спокойную и приятную атмосферу в салоне авто. Белый лучше исключить, поскольку проблема с частыми загрязнениями может настигнуть в первый же день после ремонта.

В эксплуатации лучше всего зарекомендуют себя неброские оттенки. А вот яркие цвета не только неприятны при длительном пребывании в таком салоне, но и опасны, поскольку могут вызывать усталость и даже нервировать водителя, а это недопустимо.

Выбор материала

Чтобы перетянуть потолок высококлассно, следует не только определить его будущий цвет, но и сам материал. А это может быть:

1. карпет;
2. алькантара;
3. автовинил;
4. кожзам;
5. кожа.

Есть еще и такой материал, как автовелюр. Он создает особую атмосферу, выглядит привлекательно. А выбор такого материала огромен.

Автокарпет

Доступный материал, имеет фактуру нетканого полотна, богат оттенками и характеризуется простотой установки. Чаще всего его используют для обтяжки аудиосистем, однако и для потолка он пригоден. Прекрасно тянется, приобретая нужную форму. Автокарпет обладает широким спектром цветовых решений, есть водонепроницаемые изделия.

Алькантара

Создается не только при помощи текстильных, но и химических процессов. Это прибавляет материалу долговечности и прочности. Он получается шелковистым, мягким и грязеотталкивающим, за ним удобно ухаживать, а стоит недорого.

Алькантара применима для интенсивной эксплуатации.

Кожзаменитель

Недорогой материал, но имеет ряд недостатков:

1. слишком эластичен;
2. подвержен незначительным повреждениям;
3. может выделять резкий запах;
4. впитывает запахи.

Но выглядит кожзаменитель достаточно неплохо, хотя и может морщиться и обладает недостаточной прочностью. Поэтому для интенсивной эксплуатации материал не подходит.

Процедура обшивки

Сначала придется снять старый потолок. Однако не следует верить мифам, будто придется снимать лобовое стекло. Необходимо лишь убрать переднее сидение пассажира, чтобы достать материал через заднюю дверцу авто, как показано на фото.

Дальше нужно заняться удалением старого покрытия. Чтобы убрать клей, подойдет жесткая губка и уайт-спирит. После этого поверхность рекомендуется зашлифовать, чтобы убрать неровности.

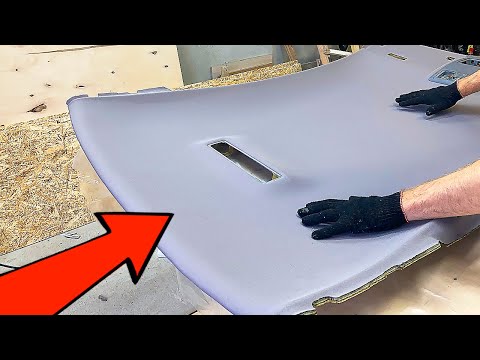

По своему принципу замена потолка означает наклеивание материла на матрицу после удаления старого покрытия. Это не так легко, как клеить обои, поскольку материал несколько иной. А выполнять поклейку лучше вдвоем.

Сначала наносим клей в центре матрицы – тонкой полосой длиной 10 см. Дальше смазываем клеем каждые 10 см матрицы, чтобы хорошо проклеить ткань. Это делает один человек, а помощник натягивает материал по сторонам. Его нужно разглаживать от центра. Работать нужно в перчатках.

Края материала заворачиваются и приклеиваются к основанию. Если нужно, лишний материал можно обрезать, используя острый нож.

Дальше делаем отверстия для креплений. Остается установить матрицу в авто.

Важные рекомендации

1. Ткань нужно приобрести не просто в достаточном количестве, а с запасом.
2. Стоит заблаговременно позаботиться о наличии дополнительных инструментов. Если используется автовелюр, тогда потребуется всего лишь клей, ткань, валик из кожи и фен.

Нужно начать с малого

Напоследок заметим, что почитать инструкцию, а также посмотреть видео – недостаточно. Важно потренироваться, если подобного опыта не было в вашей практике. Поэтому можно попробовать сначала обтянуть небольшой элемент. И только когда процесс будет понятен, все будет получаться, можно переходить к основной задаче – перетяжке потолка.
