Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

1185-75.
3731-80.
1724-80.
3732-82.
4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

24 N и 24 S на напряжение 24 В;
12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
Заземление («минус»). Белый / серый, 2.5 кв. мм.
Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

Поворотный сигнал слева (1/L). Желтый, 1. 5 кв. мм.
Задняя противотуманка (2). Синий, 1.5 кв. мм.
Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
«Масса» (11). Черно-белый, 2.5 кв. мм.
Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

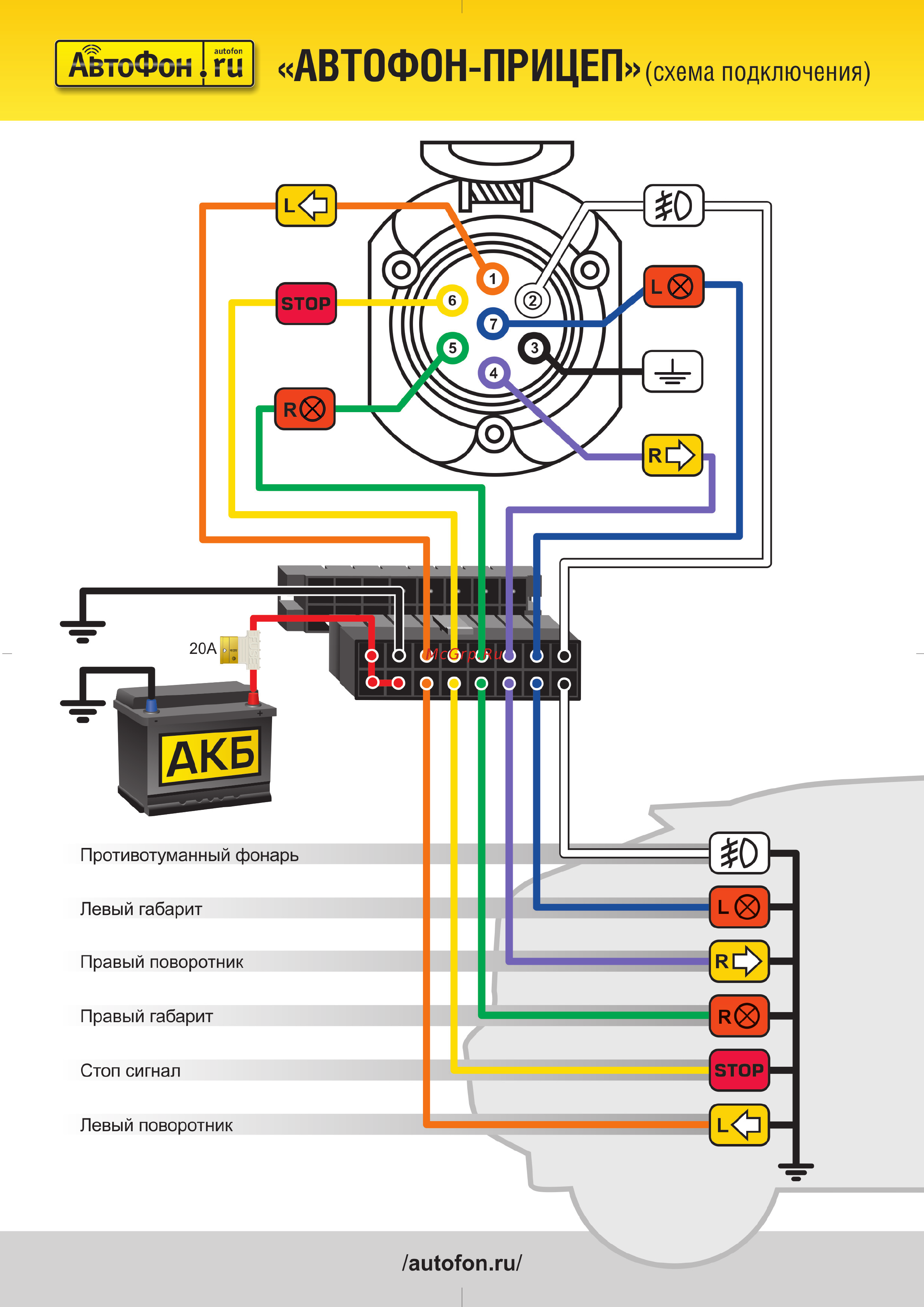

Схема подключения имеет следующий вид:

Сигналы с авто поступают на блок согласования.
Последний обрабатывает информацию.
При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
Подключите второй сигнальный провод, который нужен для поворотника машины.
Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
Проверяйте качество электрических соединений в салоне машины и в прицепе.
Защитите контактные зоны и разъемы смазывающими составами.
При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

I — сигнал STOP;
II — левый поворотник;
III — контрольная лампочка указателя поворота;
IV — правый поворотник;
V — «плюс» аккумулятора;
VI — задние габариты и фонари освещения номера;
М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

Левый поворотник.
Задний ПТФ.
Масса.
Правый поворотник.
Лампа заднего хода.
STOP-сигнал.
Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

Масса (Ч.4), белый.
Левый габарит (Г.52), черный.
Поворотник слева (К.75), желтый.
Тормоза (3.57), красный.
Поворотник справа (С.74), зеленый.
Габарит правый (Кч. 52), коричневый.
Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
Штыри внутри не должны болтаться.
В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа.

В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа.

Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Схема Подключения Розетки Прицепа — tokzamer.ru

Одним словом, очень полезная штука.

Подробнее в статье. Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной.

В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.
Лучшее решение для подключения розетки фаркопа. Pandora TCM-06

Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Список обязательных материалов: Различные приспособления для демонтажа бампера.

Рассмотрим возможные способы подключения розетки фаркопа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства.

Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста.

Сергей Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника.

Поэтому важно вовремя понять, что в топливе есть запрещенные добавки. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет.

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Как избежать ошибок при подключении распиновки на 7 пин

Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС. До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Электрика очень важная составляющая автомобиля.

Сращивание Подключить электронику можно более простым способом.

Якобы несовместимые ТСУ и машины соединить на деле можно. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей.

Но сделать это довольно сложно.

С устройством всегда дают инструкцию по применению.

Это европейский и отечественный принцип изготовления.

При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Подключение розетки для прицепа

Европейская и отечественная разводка

Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Список лучших производителей: Bosal. Я совсем не против того, чтобы вы читали мои материалы. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

ИГОРЬ Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. Гаечные ключи и отвертки.

Если визуально они совпадают, можно пробовать присоединить одно к другому. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Спасибо за ответ.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Рассмотрим возможные способы подключения розетки фаркопа. Подпишитесь на обновления и получайте статьи на почту! Нужно поступить куда проще. Рубрика: Тюнинг Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. Вместе с габаритными огнями или вместе с каким сигналом?

Рисунок 5. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.
ЛАДА НИВА 21214 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключаем розетку фаркопа к машине

Она лишь еще больше вас запутает и загонит в тупик.

Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Все компоненты качественно соединены. Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. В этом случае распиновку делают универсальным способом.

Поделиться с друзьями: Вам также может быть интересно. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите.

Понравилась статья? Зеленый — правый поворот-сигнал. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.

Максим Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем. Габаритные огни черный. Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами.

Способы подключения розетки фаркопа

Подключаем розетку фаркопа к машине Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Олег Рисунок 3.

Но не стоит забывать, что современные машины ушли далеко вперед. Это означает, что подключив прицеп к автомобилю, у кого проводка сделана по стандарту, фонари гореть не будут. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать. На некоторых американских автомобилях используются четырехпиновые розетки. Как подключить розетку фаркопа Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключение розетки фаркопа к бортовой сети автомобиля своими руками

Достаточно сложно на легковом автомобиле перевозить крупногабаритные вещи. Особенно если есть дачный участок, ведь постоянно нужно что-либо перевозить, будь то строительные материалы, рассада весной и так далее. В таком случае выгодным приобретением будет прицеп. Скорее всего, большая часть автомобилистов знают, что это такое и насколько это полезная вещь.

Введение

Не каждый задумывается о том, как присоединить фаркоп и как подключить розетку фаркопа. Конечно, с установкой фаркопа у многих проблем не возникнет, потому как делается это достаточно легко. Схема подсоединения сцепного устройства прицепа к автомобилю показана на рисунке ниже:

К элементу «С» сцепного устройства автомобиля прикручивается розетка фаркопа. У прицепа же есть ответная часть — вилка электрики прицепа.

С правильным подключением электрики, которая присутствует на самом прицепе возникают некоторые вопросы, ведь нельзя просто взять и прокинуть скрутку проводов к прицепу, так как постоянно ездить с ним неудобно, ведь подсоединяют его обычно только в случае необходимости. Как же быть с проводкой?

Ну для начала стоит разобраться, для чего она вообще нужна там. Вне зависимости от разновидности прицепа на нем обычно присутствуют дополнительные указательные осветительные приборы – это указатели поворота, стоп сигналы и габаритные огни. Водителям, которые едут за вашим автомобилем также важно знать, что вы собираетесь делать, в какой момент вы начинаете притормаживать или вовсе останавливаться, перестраиваться и поворачивать, а из-за прицепа видимость основных приборов, чаще всего просто перекрыта. Также не стоит забывать о том, что на прицепе есть регистрационный номер, который должен подсвечиваться. А для питания всех этих приборов необходимо подключать их к бортовой сети автомобиля. Для подключения используется специальное устройство, выполнятся подключение розетки фаркопа.

Как подключить эту розетку

Процесс подключения будет зависеть от конкретного автомобиля. Подключение розетки фаркопа может происходить тремя основными способами:

Простым;
Стандартным;
Универсальным.

Но прежде чем начать подключение нужно понять, как выполнена распиновка розетки фаркопа. Схема для подключения розетки для фаркопа прицепа будет различаться в зависимости от того, какая вилка используется на прицепе. Встречается два основных вида: обычные и евро розетки, вся разница только в количестве контактов, у второго варианта их больше – 10 или 13, а у первого всего 7. Но чаще всего у иномарок встречаются разъемы с 7 контактами. И распиновка контактов розетки прицепа примерно одинаковы как на иномарке, так и на автомобиле отечественного производства. Это хорошо видно на схеме, расположенной ниже.

Простой способ подключения

Когда в автомобиле и прицепе уже есть все необходимые разъемы или клеммники и необходимо лишь вывести их к розетке. Тогда в автомобиле уже выведены все разъемы и все готово для подключения розетки фаркопа, а правильная распайка указана в инструкции авто.

Как правило, этот клеммник находится в багажном отделении под обшивкой с правой или левой стороны (это зависит от марки автомобиля и место клеммника так же указано в инструкции к автомобилю).

В таком случае схема подключения прицепа не понадобиться и можно будет выполнить распиновку самостоятельно.

Стандартный способ подключения

Когда вилка на прицепе уже скомпонована и правильно распаяна. В таком случае остается лишь правильно подключить розетку. Соединение выполняется при помощи контактных площадок или обычной скрутки и изоленты. Важно лишь соблюдать правильность подключения в соответствии со схемой.

Важно: Места скруток обязательно должно быть пропаяны паяльником. В противном случае провода скруткок окислятся и будет нарушен контакт. Как следствие, осветительные приборы прицепа работать не будут.

Получается, что провода присоединяются напрямую к другим проводам стоп сигналов, указателей поворотов и габаритных огней. К примеру, в момент нажатия на педаль тормоза, срабатывает датчик и ток течет не только к основным лампочкам стоп-сигнала, но и к аналогичным лампочкам на прицепе. Точно так же происходит и с лампочками поворотов и габаритов.

Это достаточно простой способ, с которым справиться большинство автолюбителей, важно лишь иметь хотя бы небольшой опыт работы с проводкой.

Но такой способ пригоден только на старых автомобилях. В современных управление световыми лампами происходит через электронный блок, и прямое вмешательство в работу этого блока может привести к неисправностям электроники автомобиля.

Универсальный способ подключения

Этот способ используется в том случае, если автомобиль нового типа и электрика в нем сделана сложным образом. Используются всевозможные датчики контроля этой самой электрики. Если будет использован стандартный способ, то на приборной панели загорится сообщение о неисправности габаритов или указателей поворота. Ведь ток, потребляемый при их включении будет больше, в случае с подключенным прицепом. Блок управления будет посылать сообщение об ошибке.

Для того, чтобы избежать все эти неисправности устанавливается специальный блок согласования, который подключается к сети автомобиля и к главному блоку управления. Он получает сигналы и подает необходимый ток на указательные приборы. Схема подключения розетки фаркопа выглядит так:

В таком случае правильно подключить все гораздо сложнее и если вдруг стандартные разъемы не совпадают, то стоит обратиться за помощью к профессионалам. Они помогут сделать все правильно и ничего не сломать. Блоков согласования выпускается огромное множество. Ниже изображена схема одного из них:

Стандартная и универсальная схемы подключения розетки фаркопа

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

4 / 5 ( 40 голосов )

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Распиновка розетки фаркопа. Схема подключения электрики

Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Схема подключения прицепа к автомобилю своими руками: распиновка розетки фаркопа

Автор: Виктор

Фаркоп или тягово-сцепное устройство — это неотъемлемая составляющая любого современного авто, которое используется с прицепом. Казалось бы, в установке фаркопа и его подключении нет ничего сложного, но для того, чтобы оптика прицепа работала нормально, необходимо правильно соединить все провода. Схема подключения прицепа распиновка розетки фаркопа, а также инструкция по установке этого устройства представлены ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Особенности установки фаркопа

Как правильно провести монтаж и подсоединение устройства в своем автомобиле, как подключить вилку на 7 контактов к проводке?

Перед тем, как осуществить присоединение блока согласования для фаркопа Смарт Коннектор, нужно произвести монтаж устройства, рассмотрим процесс установки к автомобилю:

Машина в первую очередь загоняется на яму, обесточивается электрика в авто, для этого снимите клеммы с аккумулятора.
Затем из багажного отделения нужно убрать абсолютно все, включая запаску, огнетушитель, аптечку и т.д. Демонтируйте пластиковую облицовку.
Далее, тягово-сцепное устройство нужно подставить к месту установки — устройство надо зафиксировать на месте, а также пометить места, где будут вмонтированы фиксаторы на фаркоп. В тех местах, где будут крепления, следует просверлить отверстия. Чтобы устройство на прицеп не прогнило раньше срока, рабочие поверхности нужно обработать специальным антикоррозийным веществом.
Для крепления используется болты с шайбами, зафиксируйте их как можно более прочно, чтобы не было зазоров и люфта.
На внутренней части багажного отсека, а также снизу лонжерона, следует просверлить еще два отверстия. Специалисты рекомендуют использовать при установке специальные усиливающие накладки, таким образом, крепление устройства будет более надежным, а нагрузка на кузов — менее высокой.
После этого производится монтаж болтов и накладок. Затем остается произвести подключение тягово-сцепного устройства. Для этого вам потребуется распиновка розетки фаркопа на 7 контактов. Кстати, схема подключения фаркопа к 7-контактной розетке должна идти в комплекте (автор видео — канал Фаркопыч).

Как можно подключить розетку?

Подключение электрики фаркопа к разъему может быть осуществлено в соответствии с одной из схем — либо стандартной, либо универсальной. В данном случае все зависит от конструктивных особенностей самой машины, фаркопного устройства и прицепа. Если необходимость установки и соединения элементов в разъем фаркопа возникает у вас впервые, то лучше всего обратиться за помощью к специалистам. Предлагаем ознакомиться с каждой из схем.

Стандартный способ

Если схема подключения для фаркопа своими руками не предусматривает наличие в авто согласущего блока, то придется работать с имеющейся проводкой. Таким образом, подключение розетки фаркопа не требует использования дополнительных разветвителей. Иными словами, для того, чтобы розетка фаркопа была включена должным образом, потребуется вмешаться в бортовую сеть авто и правильно соединить кабеля для работы фар. В зависимости от конструктивных особенностей машины, возможно, потребуется выполнить распайку проводки фаркопа.

В целом такая процедура выглядит следующим образом:

Снимаются защитные накладки на задней оптике.
Вам необходимо вывести провода от стоп-сигналов, габаритов, а также фонарей заднего хода.
Проводка наращивается путем добавления новых проводов. Все провода по схеме выводятся на тягово-сцепное узел.
Производится соединение с розеткой, для более качественного соединения контакты лучше запаять.

Распиновка контактов в розетке

Универсальный

Если речь идет о более новой машине, то в данном случае автомобильный фаркоп должен подключаться с использование блока согласования. Это устройство используется для постоянного контроля состояния оптики, поэтому его нужно обязательно установить. Данный узел сможет предупредить водителя о том, что в электросети увеличилось потребление тока. Также его использование необходимо для того, чтобы обеспечить корректную настройку передачи импульсов, если дополнительно используется мультиплексная шина.

Как подключить розетку фаркопа по универсальному методу:

Для начала производится установка управляющего девайса — блока согласования — и его дальнейшее подключение к электросети. Необходимо подключить правильно все контакты и разъемы, при наличии схемы руководствуйтесь ею.
После установки производится активация блока. Включив девайс, вы увидите, что задние фары будут мигать, после этого можно подсоединять сам фаркоп.
Может быть такое, что разъемы на управляющем устройстве не соответствуют тем, которые установлены на прицепе. На них могут быть разные контакты, это обусловлено тем, что производители при изготовлении используются разные технологии. Если это так, то мы бы порекомендовали обратиться к квалифицированным электрикам.

Фотогалерея «Схемы подключения»

1. Простой метод

2. Универсальный вариант соединения

Подключение электрики в любом случае является обязательным, этим правилом пренебрегать нельзя. Ведь работоспособная задняя оптика значительно определяет безопасность транспортного средства. Если фары на прицепе не будут работать, скорей всего, это приведет к аварии, ведь как известно, наши соотечественники во время езды ориентируются на заднюю оптику других авто при торможении. Перед тем, как выезжать на дорогу, необходимо в обязательном порядке проверить работоспособность фонарей.

Видео «Как сделать тягово-сцепное устройство в гаражных условиях?»

На видео ниже представлена подробная инструкция по изготовлению тягово-сцепного устройства своими силами (автор ролика — канал MADE at HOME).

Загрузка … Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, встраиваемую проводку и замену проводки.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на вашем автомобиле

Вариант A: Установка нестандартной проводки

Специальная проводка — идеальное решение для установки проводки освещения прицепа на вашем автомобиле. Изготовленный на заказ жгут проводов или «Т-образный соединитель» — это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выход соединителя, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки

Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оборудованы стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки — это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки и обеспечивает стандартный вывод проводки прицепа, такой как 4-сторонний плоский или 7-ходовой нож для RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная схема подключения прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому подумайте о своем собственном прицепе, когда подключаете 5-контактную вилку.

• Синий Фонари заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

5-проводной прицеп

6-контактный прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV — SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводки.

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

7-проводной прицеп (RV Blade — SAE)

Схема подключения 7-контактного прицепа RV Blade — традиционный

7-контактная проводка прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade — Traditional)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV — традиционная конфигурация

7-позиционный передний отвал — SAE J2863 Конфигурация

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется на прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп
Тип

Общий
Тип разъема

Альтернативный вариант
Типы разъемов

Коммунальный прицеп

4-ходовая квартира

6-ходовой раунд

Отвал RV с 7 направлениями

Лодочный прицеп без тормозов

4-ходовая квартира

7-позиционный отвал RV (редко используется)

Лодочный прицеп с тормозами

5-ходовая квартира

6-ходовой раунд

Отвал RV с 7 направлениями

Кемпер выдвижной

6-ходовой квадрат

6-ходовой раунд

Прицеп туристический

Отвал RV с 7 направлениями

6-ходовой раунд

7-ходовой раунд

Прицеп 5-ти колесный

Отвал RV с 7 направлениями

6-ходовой раунд

Прицеп Gooseneck

6-ходовой раунд

Отвал RV с 7 направлениями

Узнайте больше о различных типах прицепов здесь.Функции выбора цветов проводки прицепа см. На приведенных выше схемах электропроводки.

Буксировка 101 Содержание

Электросхема прицепа — огни, тормоза, трассировка, провода и разъемы

Столько проводов. . . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!

Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого.У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

4-контактный плоский разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: Задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема — это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 .Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже).
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый поворотник и правый стоп-сигнал

См. Схему подключения прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

5-контактный плоский разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы грузоподъемностью более 3000 # Полная полная масса прицепа должна иметь тормозов . Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже).

На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), и только оставьте последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых электрически немного больше, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта, как правило, предназначены для вспомогательного источника питания и резервных фонарей .

Прицеп расширенного использования + с тормозами, дополнительным источником питания и резервными фонарями = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое обратное отключение (см. Примечания к синему проводу ниже)
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже.)
7 . Фиолетовый = фонари заднего хода (иногда другого цвета).

7-контактные разъемы

, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других крупных прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен дополнительный источник питания, но нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

Схема электропроводки прицепа и схема применения разъемов

Цветовые коды проводов прицепа — цвета соответствуют электрической схеме прицепа
Тип разъема				Штифт	Функция	Цвет	Описание
7-контактный	6-контактный	5-контактный	4-контактный	1	Земля	Белый	Заземление для всех электрических функций прицепа.
				2	Задние фонари Ходовые огни Боковые габаритные огни	Коричневый	Питание для всех нормально включенных ламп. Задний, ходовой и боковой габаритные огни.
				3	Левый стоп-сигнал Левый указатель поворота	Желтый	Многофункциональный сигнал для заднего левого фонаря
				4	Правый стоп-сигнал Правый указатель поворота	зеленый	Многофункциональный сигнал для заднего правого фонаря
			5		Тормоз	Синий	Мощность управления электрическим тормозом или выключение гидравлического тормоза (только 5-контактный)
		6			Аккумулятор	Красный (или черный)	Питание автомобиля + 12В. Для зарядки аккумуляторной батареи прицепа и аксессуаров.
	7				Резервное копирование	фиолетовый	Фонари заднего хода на задних фонарях прицепа / Отключение гидравлического тормоза

Электропроводка одноосного прицепа

Электропроводка прицепа с тандемным мостом

Типовая электрическая схема и схема прицепа

Две приведенные выше схемы подключения подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужен дополнительный источник питания , просто не используйте его. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных огня

На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных огней по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями относительно требований.

Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если длина прицепа составляет 80 дюймов или шире, или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если они выше определенного размера.Комплект желтого света 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных фонаря находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам так же, как боковые габаритные огни. (См. Частичную электрическую схему прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, просто требуется дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: Отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента с чередованием красного и белого цветов по бокам и сзади.Здесь существует множество правил для высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Электросхема отрыва прицепа

Многие трейлеры должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для разрыва с большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Маршрутизация проводов

Куда уходят провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по электромонтажу, стыковке, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. См. Дополнительную информацию в Примечаниях по прокладке проводов ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от заеданий и погодных условий. Отличная работа над этим.

Примечания к электросхеме прицепа

:

Размер провода:

Доступны провода разных размеров. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, 14 или 12.То же самое для вспомогательного питания.

Осветительные цепи с маломощными лампами, например светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 мм и больше не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для сращивания соединений. Это стоит небольших дополнительных затрат.

Фары:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами того стоит.

Белый провод Примечания:

Белый провод — это «заземляющий» или «отрицательный» провод, подключаемый к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить заземление от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подключить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Длина этого провода должна быть не меньше длины самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда горят во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3 центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и не потребоваться, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на осветительные приборы, поэтому выбирайте его в соответствии с требованиями к мощности ваших осветительных приборов. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней рассмотрите вариант большего габарита.

Blue Wire Примечания:

В некоторых местах пятый штырь обозначается как «Обратный свет». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фонарям заднего хода на стороне автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов.Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса : Для решения проблем с электропроводкой буксирующего транспортного средства, которая отличается от проводки моего прицепа (например, когда друг хочет ее одолжить), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным. автомобиль и прицеп едут без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность — 3000 # (хотя истинная емкость — 5000 #.) Другой способ — использовать переходник с 5-контактного прицепа на стандартный 7-контактный (2 провода оставлены пустыми). Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Примечания:

Контакт для дополнительного питания обычно с красным проводом, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +».Каким бы ни было название, он подключает к буксирующему автомобилю положительную мощность постоянного тока. Обычно вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , потому что она не является обязательной и отличается для каждого прицепа. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь. Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи буксирующего автомобиля.

Размер: Используйте размер провода, соответствующий требованиям к мощности. Если это просто для зарядки разорвавшейся батареи, то 16 калибра вполне подойдет. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр.Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания по маршрутизации проводов:

Приведенная выше схема электропроводки прицепа дает представление о направлении движения — начиная с язычкового соединителя, а затем оборачиваясь вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления.Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить. Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (закрыть) концы трубки, чтобы не допустить проникновения влаги.Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего. В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.

При прокладке проводов учтите возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам.Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это». Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.

Еще один действительно хороший источник информации со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на сайте etrailer.com. Большинство электрических элементов прицепа можно приобрести в любом магазине запчастей для прицепов или в Интернете.Etrailer и JohnsonTrailerParts.com — хорошие источники запасных частей.

Схема из 7 направлений — Центр грузовых автомобилей и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и домов на колесах с 7 направлениями, которую мы все знаем и любим. Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа имеет диаметр около 2 дюймов, что позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоэвакуаторов.

Здесь, в AJ’s, мы все слишком хорошо знакомы с несчастными случаями, которые случаются у людей с розетками; забывая отключить и отрываясь, волоча по земле. При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для трейлера на 7 мест, вы, вероятно, стояли там и почесывали затылок в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой.Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме. Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, который обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа.Заземляющий провод должен быть достаточно большим, чтобы выдерживать всю нагрузку, не зависит от заземления через шар.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди. Это зеленое вещество, которое образуется при контакте кислорода из воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает, когда вы включаете оба одновременно, ваш прицеп не заземлен на грузовик.Итак, если вы нажмете на тормоз и все фары прицепа погаснут, вам нужно заземлить прицеп на грузовик с помощью провода заземления.

7-полосная направляющая для вилки на колесах для трейлера
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 штекеров
(Распечатайте видеозаметки для использования в будущем.)

Желаем удачи и счастливой буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров.Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или в чате.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Если вы ищете новый трейлер, загляните в наш инвентарь сейчас.

Электромонтаж прицепного устройства

На аренде занято. Вам нужен служебный прицеп недорого, а верфь поможет вам подсоединить сцепное устройство и предохранительные цепи.Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере. Автосалон не позволит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части грузовика никак не совпадает с вилкой на прицепе. Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться легкой. Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика. Просто отсоедините разъем от задних фонарей на грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но электромонтаж прицепа может оказаться непростой задачей. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменят лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками. То, как вы прокладываете провода от осветительных розеток до сцепного устройства, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, есть вероятность, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

От красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура — для ходовых огней, а также левого и правого стоп-сигналов. Стоп-сигналы будут мигать для функции указателя поворота — это зависит от реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа.Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами. Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, причем один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа.В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь. Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Без рецепта

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей адаптер, который позволяет подключать и работать.Другие варианты разъемов могут быть адаптированы к готовым деталям.

Соединитель

Наихудший случай — у вас есть легковой или грузовой автомобиль без приспособлений для освещения прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий.Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля. Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота.Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей. Это нормально — пока вы не поймете, что в трейлере для всех трех функций используется одна лампа с двумя нитями накаливания. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение.В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

Другие цепи

Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей. Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

Также может быть 12-вольтовая цепь для ходовых огней внутри прицепа или для зарядки аккумулятора прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели. Убедитесь, что провода имеют калибр, достаточный для выдерживания нагрузки (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи.Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит скачки тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они приводятся в действие контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства. Для этого нужен провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-га. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

Держим все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом. Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой.Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании проволочных гаек домашнего типа — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицу, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Электропроводка, вилки и розетки для прицепов в супермаркете запчастей для прицепов

Электропроводка, вилки и розетки прицепа

Разъемы для проводов и жгутов прицепа доступны в различных размерах и конфигурациях.Самая простая конструкция — это система 4-WIRE с цветовой кодировкой, в которой используется коричневый провод для заднего, лицензионного и боковых габаритных огней, желтый провод для левой остановки и поворота, зеленый провод для правой остановки и поворота и белый провод для заземления системы. Заглушка для жгута «Flat-4» встречается почти на всех лодочных прицепах и многих небольших прицепах, у которых нет тормозов.

Нажмите здесь, чтобы увидеть электрическую схему прицепа с цветовой кодировкой 4-полюсной системы

# 1326900
Двухполюсная торцевая заглушка для прицепа — это мощная модернизация любой заводской торцевой заглушки.Легко устанавливается с концевыми проводами.

# 1326901
Двухполюсная торцевая заглушка для прицепа — это мощная модернизация любой заводской торцевой заглушки. Легко устанавливается с концевыми проводами.

# 1326898
2-полюсная торцевая розетка женского пола — это мощная модернизация любой заводской торцевой розетки.Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

# 1326899
2-полюсная торцевая розетка женского пола — это мощная модернизация любой заводской торцевой розетки. Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

Stock # 5005198
25-футовый четырехпроводный жгут и плоский 4-полюсный соединитель ствола.

Stock # 5430076
40-футовый четырехпроводной жгут и плоский 4-полюсный соединитель ствола.

# 7109019
HOOSIER Pontoon Boat Trailer 4-Wire x 37 ‘комплект жгута проводов предназначен для подключения прицепа соответствующей длины для всех функций освещения.
SUPPLIES LIMITED

Stock # 1041400
LOADRITE 35 ‘раздельный пятижильный жгут и плоский 5-полюсный соединитель ствола.«Синий» провод можно использовать для гидравлических дисковых тормозов или дополнительных фонарей.

Stock # 5430077
ROAD KING 40 ‘раздельный пятижильный жгут проводов прицепа & плоский 5-полюсный соединитель багажника.

# 5005089
Сменная плоская 4-полюсная вилка прицепа с 12-дюймовыми выводами с цветной кодировкой.

# 5005090
Плоский 4-полюсный соединитель багажника для буксировщика с 12-дюймовыми выводами с цветной маркировкой.

# 5177160
Этот кронштейн позволяет установить 4 плоских разъема в безопасном месте.Кронштейн загибается над разъемом и прикрепляется к бамперу автомобиля для постоянного / безопасного крепления.

# 5177159
Запатентованный Mag Flat ™ — это магнитный монтажный кронштейн с защелкой на крышке, чтобы ваши 4 плоских разъема не мешали.Его уникальная легкая конструкция надежно удерживает любой металл, поэтому он идеально устанавливается на сцепное устройство или прицеп буксирующего автомобиля.

# 5177158
Найдите в этом комплекте все необходимое, чтобы перемонтировать прицеп.Идеально подходит для установки Y-образного и 4-проводного проводов. В комплект входят соединители, универсальный инструмент для проводов, тестер цепей на 12 В, изолента, смазка, кабельные стяжки, кольцевые клеммы и пылезащитный чехол для вашего 4-х плоского разъема.

Stock # 5177138
Коннектор Endurance ™ Quick Fix ™ 4 Flat Trailer сочетает в себе профессиональный уровень Endurance с легкостью и скоростью Quick-Fix 4-flat для простого ремонта.

Stock # 5177132
Вилка Endurance ™ 4 Flat Trailer — это усиленная модернизация любой стандартной вилки 4 Flat для прицепа.

# 5177135
Endurance 4 Flat Vehicle Connector — это усиленная модернизация любого стандартного 4 Flat бокового разъема транспортного средства.

# 5223292
Расширяет систему электропроводки на 18 дюймов для большей гибкости в электрическом подключении. В комплект входят 4 ответвителя для проводов.

# 5177024
Расширяет систему проводки на 48 дюймов для большей гибкости в электрическом подключении.

# 5419229
Жгут проводов Karavan 4-Flat измеряет длину 4 фута и имеет разъемы типа «пуля» на основании.

Stock # 5419223
Жгут проводов Karavan имеет длину 22 фута и имеет разъемы типа «пуля» на основании.

Stock # 7102052
Плоская 10-дюймовая ведущая привязь TRITON с 4 зубьями имеет конец транспортного средства и конец прицепа, чтобы при необходимости удлинить соединение.

Stock # 5223340
Обычно встречается на прицепах только с фарами и без других электрических компонентов.4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветной маркировкой в оболочке длиной 4 фута.

Stock # 5223341
Обычно встречается на прицепах только с фарами и без других электрических компонентов. 4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветной маркировкой в оболочке длиной 8 футов.

Stock # 5005005
Преобразует систему освещения автомобиля с отдельным указателем поворота и тормозной цепью (5-проводное) в обычную систему освещения прицепа (4-проводное). Прочные транзисторы на 10 А предотвращают преждевременный выход из строя.Включает соединители отвода линии.

Stock # 5005023
Сверхпрочные разъемы обеспечивают большую долговечность, чем формованные виниловые вилки.

# 5223291
Черная резиновая крышка сохраняет 5-плоские разъемы чистыми и защищенными, когда они не используются.

№

# 5206135
Плоский 5-полюсный концевой соединитель прицепа с 18-дюймовыми подводящими проводами с цветной кодировкой.

# 5419230
Жгут проводов Karavan 5-Flat измеряет длину 4 фута и имеет разъемы типа «пуля» на основании.

# 5206134
Плоский 5-полюсный соединитель багажника буксировщика с 4-дюймовыми подводящими проводами с цветной кодировкой.

Stock # 1294350
OPTRONICS 5-позиционный плоский протектор разъема жгута проводов прицепа защищает от грязи и коррозии, когда вилка не используется.

# 5177061
Набор 6-контактных разъемов, используемых для тормозов или вспомогательного освещения.

# 5177030
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля.

Stock # 5177087
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля. 6-полюсный штекер поставляется с 6-жильным концевым проводом с цветной маркировкой.

Stock # 5421093
Расширяет систему проводки на 12 футов для большей гибкости в электрическом подключении.

Stock # 5421092
Расширяет систему проводки на 6 футов для большей гибкости в электрическом подключении.

Складской # 5023232
Расширяет систему проводки на 18 дюймов для большей гибкости при электрическом подключении.

# 5177013
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

# 5223230
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

# 5177140
Обеспечивает 7 RV Blade И 4-проводное плоское соединение из одного места. В комплект входит монтажный кронштейн.

Stock # 5177133
Endurance ™ 7-полюсная торцевая заглушка отвала RV для прицепа — это усиленная модернизация любой заводской торцевой заглушки для прицепа.Поставляется с монтажным кронштейном для прицепа.

Stock # 5177029
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

# 1294351
ОПТРОНИКА 7-сторонний круглый предохранитель разъема ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

Stock # 5177089
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

# 5177157
Литой кабель с лезвиями LED Test 7 предварительно смонтирован и обеспечивает защиту проводов с помощью оплетки для проводов в оболочке.Светодиодные индикаторы подтверждают наличие электрической непрерывности для каждой функции буксировки.

Stock # 5177090
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177091
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177143
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

Stock # 5177142
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

Stock # 5177131
7-полюсная торцевая розетка для жилого автофургона Endurance — это мощная модернизация любой заводской торцевой заглушки.

Stock # 5177136
Endurance 7-полюсная торцевая розетка для лопастей RV с поворотным креплением — это прямая замена для тяжелых условий эксплуатации некоторых заводских торцевых пробок Chevy / GM.

Stock # 5223345
Обычно используется для больших трейлеров RV с тормозами и дополнительным освещением. 7-полюсные разъемы обеспечивают дополнительные цепи для прицепов с электрическими тормозами и дополнительным освещением, например, внутренним освещением или функцией резервного / обратного хода.

Stock # 5177007
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

Склад # 5223024
7-полюсный удлинительный кабель от конца транспортного средства к 7-полюсному концу прицепа позволяет легко подсоединять 5-е колесо и прицеп с гибкой шеей — 7 футов

# 5177130
Жгут проводов Hoppy 5-го колеса / гибкой шеи 8 футов.
Совместим с: Chevy, GMC, Ford, Dodge, Nissan и Toyota с заводским жгутом проводов (разъем 7 RV Blade Bumper).

# 5223194
«L-образный кронштейн» предназначен для надежного удержания коннектора ствола Flat-4 под автомобилем.

# 5223192
«L-образный кронштейн» предназначен для крепления 4-, 5- и 6-сторонних круглых соединителей ствола.

# 5223193
«L-образная скоба» предназначена для надежного удержания 7-сторонних круглых соединителей ствола.

# 5223348
Аккуратно хранит 4-плоский разъем, легко устанавливается с помощью кабельных стяжек или винтов.
SUPPLIES LIMITED

# 5223203
Коробка крепится к сцепным устройствам с квадратными поперечными трубками 2-1 / 2 дюйма для удержания розеток.

# 5177067
Сверхпрочный «L-образный кронштейн» крепится под автомобилем для удержания розеток.

Stock # 5005131
Peterson mfg.Двухсторонний формованный штекер для габаритных огней серий 142, 143, 146, 150.

Stock # 5005055
Мфг под прямым углом Петерсона. Двухсторонняя формованная розетка для использования с габаритными фонарями Peterson серий 152, 153 и 154.

Stock # 5005224
Мфг под прямым углом Петерсона.Литая заглушка с 3 направлениями для использования с герметичными задними фонарями накаливания

Stock # 5005139
Peterson mfg. Литая заглушка на 3 направления для использования с задними фонарями # 421, устанавливаемыми заподлицо.

# 1294151
OPTRONICS A-46PB Линейный двухсторонний формованный штекер для использования с габаритными / габаритными огнями.Включает черный / белый провод 6 дюймов.

# 1294152
OPTRONICS A-49PB Смещенная двусторонняя формованная заглушка для использования с габаритными / габаритными огнями. Включает красный / белый провод 6 дюймов.

# 1294153
OPTRONICS A-45PB Прямой 3-сторонний формованный штекер для использования с задними фонарями.Включает 10-дюймовый красный / черный / белый провод.

# 1294154
OPTRONICS A-47PB Угловой трехсторонний формованный штекер для использования с задними фонарями. Включает 10-дюймовый красный / черный / белый провод.

# 1294245
OPTRONICS A-45PB Линейный двухсторонний формованный штекер для использования с габаритными / габаритными огнями.Включает красный / белый провод 6 дюймов.

# 1294223
OPTRONICS AL45PWTB 3-сторонняя литая заглушка к всепогодной заглушке. Всепогодную заглушку также называют заглушкой Fit n ‘Forget.

# 1294155
OPTRONICS A65P Линейный однополюсный литой штекер для использования с габаритными / габаритными огнями.Включает черный провод 6 дюймов.

Stock # 1569016
TRUCK-LITE # 94902 Литой двусторонний штекер для использования с габаритными / габаритными огнями. Включает черный / белый провод 6 дюймов.

# 5419216
Габаритный фонарь «Караван» 2-полюсный разъем косички длиной 82 дюйма с 2-полюсным разъемом плоского типа на конце.

# 5419312
Пигтейл габаритных фонарей Karavan длиной 204 дюйма с однополюсным и двухполюсным разъемом плоского типа на каждом конце.

# 5419213
Габаритный фонарь «Караван» 2-полюсный разъем косички длиной 13 футов с 1 гнездом и 1 штекером типа пули на конце.

Stock # 1569172
TRUCK-LITE # 94707 LED Fit ‘N Забудьте стоп / поворот / заднюю пробку, предотвращающую попадание соли в воду и коррозионных веществ от светодиодных ламп. Имеет провод GPT диаметром 8 дюймов и 16 калибра.

# 1569246
Truck-Lite «Новый» 3-контактный женский штекер работает с «Новым» трехконтактным штекером, установленным на новых стоп-сигналах / задних / поворотных фарах Truck-Lite.

Stock # 1569179
TRUCK-LITE # 93745 LED Fit ‘N Forget переходник для маркеров / зазоров используется для адаптации светодиодных ламп к обычным системам проводов. Имеет провод GPT диаметром 4 дюйма и 16 сечений.

Stock # 1569180
TRUCK-LITE # 94964 Угловой маркер / заглушка предназначена для использования в ограниченных пространствах.Имеет провод GPT 6 дюймов, калибр 16.

Stock # 1566188
Phillips 7 проводников 50 ‘катушка — 1/8, 2/10, 4/12 Ga. ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566189
Катушка Phillips 7 с проводником 100 футов — 1/8, 2/10, 4/12 Ga.ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566454
Катушка Phillip 7 с кондуктором, 100 футов — 1/10, 6/12 GA Blue Jacket .640 O.D.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566455
Катушка Phillip 7 с проводником 100 футов — 1/12, 6/14 GA Blue Jacket.570 О.Д.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566456
Катушка Phillip 6, кондуктор 100 футов — 6/14 GA Blue Jacket .570 O.D.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

# 1566457
Катушка Phillip 4 проводника 100 ‘- 4/14 GA Blue Jacket.440 O.D.
коричневый — зеленый — белый — желтый

# 1566458
Катушка Phillip 3 проводника 100 футов — 3/14 GA Blue Jacket .440 O.D.
Красный — Белый — Черный

# 1566459
Катушка Phillip 2 проводник 100 ‘- 2/14 GA Blue Jacket.340 О.Д.
Белый — Черный

# 1566488
Катушка Phillip 7 с кондуктором 250 футов — 1/12, 6/14 GA Blue Jacket .570 O.D.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566498
Катушка Phillips 2 проводника 250 футов — синий жакет 14 калибра.340 О.Д.
Черный — Белый

# 1566190
Phillips 7 проводниковая катушка 50 футов — 6/14, 1/12 калибра с проводом Duraflex с внешним диаметром 0,570 дюйма, черная оболочка.
Черный — коричневый — синий — зеленый — красный — белый — желтый

# 1566461
Phillips 7 проводник 50 ‘катушка — 6/12, калибр 1/10 с.Кабель Duraflex с внешним диаметром 640 дюймов, черный.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566191
Катушка Phillips 7 проводников 100 футов — 6/14 калибра 1/12 с проводом Duraflex в черной оболочке с внешним диаметром 0,570 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566460
Phillips 7 проводников 100 ‘катушка — 6/12, 1/10 калибра с проводом Duraflex с внешним диаметром 0,640 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566493
Катушка Phillips 7 проводов 250 ‘- 6/12, калибр 1/10 с.Кабель Duraflex с внешним диаметром 640 дюймов, черный.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566192
Phillips 6-проводная катушка 50 футов — калибр 6/14 с проводом Duraflex с внешним диаметром 0,550 дюйма.
Черный — коричневый — зеленый — красный — белый — желтый

# 1566193
Катушка Phillips 6 проводников 100 футов — калибр 6/14 с.Провод Duraflex с внешним диаметром 550 дюймов, черная оболочка.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

# 1566194
Phillips 4-проводная катушка 50 футов — калибр 4/14 с проводом Duraflex с внешним диаметром 0,440 дюйма.
Коричневый — зеленый — белый — желтый

Phillips, калибр 12 Первичный провод.Катушка 100 футов доступна с черной или красной оболочкой.

# 1566285
Phillips 10-2 AWG Первичный провод. 100-футовая катушка черно-белой проволоки с серой оболочкой.

Как правильно подключить прицеп к грузовику

Убедиться, что буксирное транспортное средство и прицеп правильно соединены, — это одна из немногих важных задач по контрольному списку буксировки, которые вы должны выполнить перед тем, как отправиться в путь.Мы поможем вам узнать, как правильно подключить прицеп к грузовику:

Ступеньки для подключения прицепа

Шаг 1 — Правильная сцепка

Прежде всего, убедитесь, что у вас есть сцепное устройство и буксирный шар подходящего размера, который будет соответствовать потребностям буксируемого прицепа. На вашем прицепе должна быть маркировка, указывающая необходимые размеры.

Вам также необходимо убедиться, что подключенный прицеп движется параллельно земле. Если ваше буксирующее транспортное средство расположено слишком высоко для вашего прицепа (или наоборот) и у вас нет регулируемого сцепного устройства, вам необходимо приобрести регулируемое сцепное устройство, которое соответствует потребностям как вашего буксирующего транспортного средства, так и прицепа.Это важно! Обратите внимание на регулируемую сцепку Weigh Safe, которая соответствует вашим требованиям.

Шаг 2 — Безопасный замок

Теперь, когда у вас есть сцепное устройство, отвечающее вашим потребностям, очень важно надежно зафиксировать сцепное устройство в приемной коробке вашего буксирующего транспортного средства с помощью подходящего фиксатора сцепного устройства (мы продаем стопорные штифты сцепного устройства). Дважды проверьте, чтобы ваше сцепное устройство было зафиксировано, заблокировано и полностью закреплено на буксировочной шаре вашего сцепного устройства. Вы можете проверить это, потянув за дышло прицепа или заглянув под сцепное устройство, чтобы проверить защелку и блокировку; он не должен быть в состоянии оторваться, и если это произойдет, вам нужно будет начать с нуля и повторно подключиться.

Шаг 3 — Защитные соединения

После того, как ваш прицеп надлежащим образом прикреплен к буксировочной шаре, а домкрат или подставка для прицепа находятся в «верхнем» положении, вам необходимо проверить соединения безопасного прицепа с грузовиком, чтобы убедиться в правильности настройки. Убедитесь, что ваши страховочные цепи прикреплены к прицепу и буксирующему транспортному средству. Эти две цепи должны пересекать друг друга, образуя крестик. Причина этого в том, что если по какой-либо причине ваше сцепное устройство отцепится, сцепное устройство приземлится на перекрещенные цепи вместо того, чтобы удариться о дорогу.Кроме того, эти цепи не должны касаться земли, но должны иметь достаточную слабину для поворотов.

Шаг 4 — Кабели питания

Затем вам нужно будет убедиться, что кабели питания подключены и работают правильно; еще раз убедившись, что они не касаются дороги, но достаточно свободны для поворотов. Найдите гнездо для проводки (вилку питания), которое должно быть на задней части буксируемого автомобиля, независимо от того, находится ли он на бампере или рядом с ним, внутри багажника или на свободном проводе. Осмотрите, чтобы убедиться, что он не поврежден, не изношен и не корродирован; если что-либо из этого произошло, это может помешать правильной работе источника питания и требует проверки механиком.

Шаг 5 — Подключите кабели питания

Убедившись, что силовые кабели не повреждены, надежно вставьте силовой кабель прицепа в розетку на буксирующем транспортном средстве (убедитесь, что кабели не проходят под сцепкой или буксирным шаром, чтобы не повредить его. или отключен).

Шаг 6 — Тестирование всего

Затем вам нужно будет проверить / проверить фары на прицепе, чтобы убедиться, что силовые кабели подключены правильно и все в рабочем состоянии.Ваш буксирный автомобиль должен быть включен и работать, чтобы это проверить.

Это проще всего сделать с другом; пусть один человек в автомобиле проверяет фары, а другой — сзади прицепа, в поле зрения водителя. Вам нужно будет убедиться, что ходовые огни, стоп-сигналы, указатели поворота и опасности находятся в рабочем состоянии и синхронизированы. Если какой-либо из этих индикаторов не работает должным образом, дважды проверьте подключение к источнику питания.

Если соединение надежно и выполнено правильно, но огни по-прежнему не работают, обратитесь к механику, чтобы починить их, поскольку буксировка прицепа без работающих фар небезопасна, и это поможет избежать остановки или аварии. .

Шаг 7 — Отрывной кабель

Кроме того, если вы буксируете прицеп с тормозами прицепа, вам необходимо убедиться, что трос убегающего или отрывающегося от вас прикреплен. Не на всех прицепах есть тормоза прицепа с таким тросом. Этот кабель необходимо будет отдельно подключить к буксирующему транспортному средству, но не к предохранительным цепям или шаровому креплению.

Назначение этого кабеля — прикрепить тормозную систему прицепа к буксирующему автомобилю. Если бы ваш прицеп был отсоединен от грузовика, отрывной трос вытащил бы штифт и включил бы тормоза прицепа.Это замедлит его, остановит ваш прицеп и предотвратит его превращение в большую опасность на дороге или в аварию.

Устранение неполадок и устранение распространенных проблем с электропроводкой прицепа

Вы полагаетесь на свой прицеп изо дня в день, независимо от того, используете ли вы его для ландшафтного дизайна, строительства, сельского хозяйства, охоты, гонок или для ваших любимых хобби. Для перевозки таких вещей, как тяжелое оборудование, инструменты, спортивные велосипеды, охотничье снаряжение и все, что вы можете положить назад, нужен не только прочный прицеп, но и тот, который безопасно работает на дороге.

Но что происходит, когда вы начинаете испытывать проблемы с проводкой света прицепа? Что делать, если стоп-сигналы не работают или сигналы поворота тусклые? Или, может быть, свет работает при некоторых обстоятельствах, но не на 100 процентов надежен. Независимо от проблемы, вы всегда должны быть уверены, что ваш грузовой прицеп находится в отличном состоянии.

В Trailer Superstore мы понимаем, что проводка прицепа может быть неприятной, и вы можете не знать, с чего начать поиск и устранение неисправностей. Наша команда профессионалов готова помочь вам узнать, как найти проблему и понять, как выполнять различные тесты.Крайне важно диагностировать проблему с электропроводкой прицепа на ранней стадии, чтобы вернуть вас в путь самым безопасным способом.

Если в вашей световой проводке есть несколько небольших проблем, вы можете диагностировать проблемы и исправить свет самостоятельно. Но для более подробной информации о глюках вы можете обратиться к профессионалам в All Pro Trailer Superstore.

Содержание

Важность проводки прицепа

Представьте, что вы едете по шоссе ночью, когда у вашего прицепа не горит свет.Другие водители и пешеходы не узнают, что у вашего автомобиля есть выдвинутое оборудование сзади, что может привести к опасным ситуациям. Когда другие не знают вашего местоположения — поворачиваете ли вы или замедляете — ваша безопасность и безопасность других людей оказывается под угрозой.

Чтобы быть внимательным и осторожным водителем на дороге, вам необходимы исправные фары прицепа. Они имеют решающее значение для максимальной безопасности. Поскольку со временем все изнашивается, лучше проверять проводку освещения прицепа каждый раз перед поездкой.

Фонари на вашем прицепе могут быть немного тусклыми или вообще не работать. Это может быть перегоревшая лампочка, коррозия, обрыв проводов или даже плохой провод заземления. Но все эти проблемы легко исправить, и вы сможете произвести соответствующий ремонт. В то время как заземление часто является наиболее типичной проблемой, другие распространенные сбои световой проводки с прицепами включают следующее:

Не работает одна функция системы освещения прицепа, например стоп-сигнал или указатель левого поворота.
Ни одна из функций освещения не работает.
Фонари работали сначала, но со временем перестали.
При включении одного указателя поворота включаются обе стороны прицепа.
При включении фар автомобиля перестают работать фары прицепа.
Один или несколько фар прицепа остаются включенными даже при выключенном зажигании.
Ремень работает до тех пор, пока вы не подсоедините прицеп.
Не работают фонари заднего хода прицепа.

Для каждой распространенной проблемы есть несколько возможных проблем, которые вы можете обнаружить в освещении вашего прицепа.Например, если не работает только одна функция системы проводки, это может быть связано с тем, что жгуты проводов не подключены к вашему автомобилю. Обратите внимание на следующие возможные неисправности проводки, соответствующие перечисленным выше осложнениям:

Жгут проводов не подсоединен, комплект разъемов не обеспечивает прочное соединение, перегорел предохранитель, тормозной провод не подсоединен или имеется недостаточное заземление.
Провод питания 12 В не подключен к аккумулятору автомобиля, жгут имеет заводской комплект буксировки, а автомобиль — нет, реле или предохранитель сгорело или отсутствует, жгут имеет плохое соединение с массой или произошел сбой. перегрузка ремня безопасности.
Плохое или слабое соединение с массой, жгут проводов перегрузился из-за чрезмерного натяжения или короткое замыкание в проводке.
Тормозной провод жгута проводов не заземлен или имеет недостаточное заземление.
Плохое заземление со стороны грузовика или прицепа либо перегруженный жгут из-за слишком большого количества огней.
Неправильное подключение к проводу грузовика, недостаточное заземление или светодиодные фонари прицепа, запитанные от 4-контактной вилки.
Недостаточное заземление или перегрузка ремня безопасности при подсоединении прицепа к транспортному средству.
Пятый провод не подсоединен к обратной цепи автомобиля, либо имеется недостаточное заземление.

Как видите, наиболее часто встречающаяся проблема, когда дело доходит до проводки фонарей прицепа, связана с плохим заземлением. Вы можете решить большинство проблем с проводкой, выполнив несколько простых шагов, но для полной замены проводки и более сложных работ мы рекомендуем вам полагаться на экспертов All Pro Trailer Superstore.

Всегда избегайте переподключения всей системы, пока не проверите все возможности. В зависимости от типа обслуживания, которое вам необходимо выполнить, обратитесь к следующему списку необходимых инструментов:

Аккумулятор 12В
Дополнительный провод
Тестер цепи
Диэлектрическая смазка
Дюбель
Очиститель электрических контактов
Изолента
Перемычка
Лампочки
Гаечный ключ
Электродрель
Наждачная бумага
Отвертка
Тестер для тягачей
Крепеж для проволоки
Инструмент для зачистки проводов
Комплект проводов

Если все, что вам нужно сделать, это простой выключатель лампочки, у вас это легко.Но иногда проводка вашего прицепа включает в себя немного больше, чем просто откручивание и завинчивание. Коррозия может накапливаться в труднодоступных местах, или вам может потребоваться замена части провода. Если вы не знаете, как устранить неполадки в системе электропроводки прицепа, вам помогут специалисты All Pro Trailer Superstore.

Как исправить типичные проблемы с проводкой прицепа

Перво-наперво — начните с тестирования автомобиля и прицепа по отдельности, чтобы устранить общие проблемы.Вы должны определить, есть ли проблема с тягачом или прицепом, проанализировав отдельные системы электропроводки в управляемых участках, а не все сразу. Если вы начнете тестирование, когда грузовик и прицеп прикреплены, вы не узнаете, в чем проблема.

Следующее пошаговое руководство поможет вам устранить неполадки в электропроводке прицепа. Независимо от того, есть ли у вас 4-контактная вилка, нужно проанализировать заземление или возникла ситуация перегрузки, есть решение. Подобные мелкие исправления легко выполнить и не требуют ничего, кроме времени и нескольких инструментов.Как только вы начнете сталкиваться с более сложными проблемами, тогда вы должны позволить нам вмешаться и помочь.

1. Проверка правильности работы

Для 4-контактной вилки используйте тестер цепей 12 В, чтобы проверить работу фар вашего автомобиля. Попросите кого-нибудь помочь включить различные источники света, чтобы вы могли сосредоточиться на наблюдении сзади. Но перед тем, как проводить какие-либо тесты, выньте предохранитель из источника питания на несколько минут, а затем снова установите его. Если какие-либо функции освещения не соответствуют показаниям мощности, проверьте проводку, идущую в блок преобразователя.Если функции световой проводки исправны, вы можете проверить систему проводки прицепа.

За коробкой преобразователя убедитесь, что сигналы поступают на коробку преобразователя от грузовика или легкового автомобиля. Зелено-желтый провод должен обозначать указатели поворота и стоп-сигналы для двухпроводного автомобиля. На трехпроводном автомобиле красные провода несут стоп-сигналы, а желтые и зеленые — сигналы поворота. Если какая-либо из функций освещения не имеет надлежащей мощности, обратите внимание на следующее:

Ослабленные разъемы или провода и отсутствующие предохранители или реле на съемном жгуте
Слабые или ненадежные соединения заземления на проводке с ручной проводкой
Провода, закрепленные в неправильных местах на грузовике

2.Подтверждение точного подключения проводов

При установке жесткого провода убедитесь, что каждый провод подключается к нужному месту. Существуют стандартные цвета проводов, но не забудьте проверить соединения в соответствии с их функциями, если ваша система отличается. Если в вашем автомобиле есть комбинированные стоп-сигналы и поворотники, тормозной провод будет заземлен белого цвета. Провод питания 12 В должен подключаться к положительной клемме аккумуляторной батареи вашего автомобиля, и если у вашего прицепа есть 5-жильный провод, убедитесь, что пятый провод грузовика подключен к цепи заднего фонаря.

Когда дело доходит до установки плагина, обратите внимание на следующие проверки, которые вы можете сделать:

Закрепите соединение между проводом питания 12 В и аккумулятором автомобиля, проверяя, нет ли перегоревших предохранителей.
Убедитесь, что на вашем автомобиле есть буксировочное устройство, если вы работаете с заводским буксировочным устройством.
Подтвердите, что номер детали соответствует правильной марке, модели и году вашего грузовика.
Убедитесь, что разъемы жгута проводов находятся на правильной стороне автомобиля: зеленые провода — со стороны пассажира, а желтые — со стороны водителя.
Убедитесь, что разъемы защелкиваются, сняв и снова подключив их.
Осмотрите разъемы на предмет ослабленных или поврежденных проводов, ослабленных или погнутых контактов и сломанных фиксаторов.

Вы также можете выполнить проверку целостности. Чтобы устранить неполадки в проводке прицепа, подключите перемычку к контактам разъема, а тестер — к разъемам системы. Проверка целостности поможет вам увидеть, есть ли оборванные провода. Выберите цвет провода в розетке и найдите такой же цвет на передней панели разъема.Прикрепите один конец перемычки к контакту разъема, а другой — к устройству проверки целостности цепи.

Проверьте тестер внутри розетки. Если фары вашего прицепа не работают, проследите за проводом и проверьте, нет ли разрывов. Обрежьте в любом месте, где вы видите неисправность, затем припаивайте новое соединение и отремонтируйте изоляцию с помощью термоусадочной трубки.

3. Проверка заземления

На грузовике проверьте землю на предмет коррозии и отложений краски. Очистите область по мере необходимости, пока не дойдете до чистой металлической поверхности или не замените корродированные винты заземления.

Если у вас есть заводской винт заземления, убедитесь, что дополнительные кольцевые клеммы не расположены под землей. Если это так, переместите землю для ремня безопасности в другое место или ближе к низу. Наконец, отсоедините провод заземления и прикрепите его к отрезку провода, идущему к отрицательной клемме аккумуляторной батареи вашего автомобиля. Если это решит проблему с вашей световой проводкой, вы можете оставить кабель на месте.

Когда дело доходит до вашего прицепа, критически важно проверить систему заземления. Убедитесь, что провод заземления подключен к раме прицепа.Если у прицепа есть язычок, убедитесь, что соединение находится за язычком на конструкции. Вы также можете переместить заземляющий провод к раме, если он прикреплен к алюминиевой области.

4. Поиск условий перегрузки

Перегрузка возникает, когда цепь получает больше электричества, чем она может выдержать, что может вызвать перегрев и плавление. Обратите внимание на максимальную допустимую силу тока ремня безопасности и сравните его с показаниями фонарей вашего прицепа. В некоторых случаях можно выполнить сброс устройства, вынув предохранитель и оставив его на несколько минут.Используйте тестер цепей, чтобы проверить работу 4-контактного разъема, не забывая не подключать прицеп перед проверкой.

У вашего прицепа может быть короткое замыкание, если все функции присутствуют после процесса сброса. Если фары прицепа потребляют больше силы тока, чем может выдержать жгут, снимите лампы с дополнительных габаритных фонарей и подсоедините прицеп. Если жгут работает без лампочек, это указывает на превышение допустимого количества огней на прицепе. Снимите габаритные огни и замените их светодиодными версиями, чтобы потреблять меньше энергии.

5. Другие возможные проблемы с электропроводкой прицепного фонаря

Со временем элементы могут настигнуть ваш прицеп и вызвать образование коррозии в различных областях. Обратите внимание на наличие коррозии, которая может выглядеть зеленой или белой. Замените свечи или очистите их средством для чистки клемм аккумулятора. Вы должны выполнить этот шаг после того, как проверили фары автомобиля, и если фары прицепа по-прежнему тусклые или не работают. Вы также можете опрыскать разъем очистителем электрических контактов и очистить каждый контактный штифт тонкой проволочной щеткой.Это также поможет создать более прочное соединение между проводами.

Когда коррозия достигает гнезда проводов, это может привести к тому, что ваш свет не будет работать. Другой метод очистки включает удаление коррозии наждачной бумагой зернистостью 220. Если вы не можете дотянуться пальцами до крошечных мест, приклейте горячим клеем полоску наждачной бумаги к дюбелю диаметром 3/8 дюйма. Очистите каждую точку, вращая деревянный дюбель и толкая его из стороны в сторону. После этого нанесите немного диэлектрической смазки на контакты и замените лампочку.Если ваши фары по-прежнему не работают, проверьте крепежные болты, чтобы убедиться, что они плотно прилегают к раме прицепа.

Вы также должны убедиться, что не-алюминиевая монтажная область чистая и не покрыта краской, если фонари заземлены через монтажное оборудование. Если поверхность алюминиевая, подключите к каркасу провод от земли и легкую шпильку. И последнее, но не менее важное: проверьте лампочки на исправность и при необходимости замените. Отвинтите и снова прикрутите — это так просто. Если какая-либо из ваших лампочек на прицепе сломалась или лампочка погасла, снимите старую и установите новую.Это может произойти с любым светом, включая бегущий, мигающий и стоп-сигнал.

В случае, если у вашего трейлера есть более сложные проблемы с проводкой, вы можете положиться на экспертов по трейлерам из All Pro Trailer Superstore. Наша команда может переделать всю систему проводки, если коррозия слишком велика, чтобы ее можно было отшлифовать, или вам нужен совершенно новый жгут проводов, который включает разъемы, линзы, фонари и другие детали.

Положитесь на экспертов при решении проблем с электропроводкой

После того, как вы устраните неполадки в системе световой проводки вашего прицепа, вы можете обнаружить, что вам нужна дополнительная поддержка.Для решения более сложных проблем, которые вы не можете решить самостоятельно, перенесите свой трейлер в Trailer Superstore. Наши представители составляют команду надежных, эффективных, образованных и преданных своему делу профессионалов, которые занимают лидирующие позиции в отрасли. All Pro Trailer Superstore предоставляет услуги по техническому обслуживанию и будет работать с вами, чтобы наши усилия соответствовали вашему бюджету и приложению.

Как поставщик прицепов с полным спектром услуг, мы также продаем, финансируем, проверяем, настраиваем, обмениваем, размещаем, храним, упаковываем и доставляем прицепы по всей стране.Мы предлагаем линейку аксессуаров для прицепов и буксировщиков в нашем обширном ассортименте. Если ваша система электропроводки прицепа нуждается в полной замене проводки, обратитесь в онлайн-магазин Trailer Superstore, чтобы записаться на прием, или поговорите со специалистом.
