Как подключить стеклоподъемник: кнопка стеклоподъемника, схема подключения стеклоподъемника

кнопка стеклоподъемника, схема подключения стеклоподъемника

Во многих современных автомобилях независимо от класса, марки и модели электростеклоподъемники являются решением  по умолчанию. При этом самым бюджетным вариантом является такой, когда стеклоподъемники установлены только спереди, то есть на двери водителя и переднего пассажира.

Что касается отечественного автопрома (например, ВАЗ 80-90-х годов), а также старых иномарок,  стеклоподъемники на таких машинах могут отсутствовать. Еще одним вариантом является нештатная установка стеклоподъемников.

В любом случае, как заводские решения, так и сторонние инсталляции могут выходить из строя. По этой причине многих автолюбителей интересует, как выполнятся установка электростеклоподъемников своими  руками в целях ремонта (при условии наличия стеклоподъемника)  или модернизации автомобиля (электростеклоподъемник изначально отсутствует). Далее мы рассмотрим, как установить и подключить стеклоподъемник в автомобиле.

Содержание статьи

• Выбор стеклоподъемника
• Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно
  • Установка стеклоподъемника
  • Подключение стеклоподъемника
• Полезные советы
• Подведем итоги

Выбор стеклоподъемника

Перед тем  как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений.   При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.

Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа.  На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.

Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.

Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных  креплений.

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту,  после чего потребуется отключить клеммы АКБ. После старый  электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка.  Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника.  Затем можно установить новый механизм, после чего перейти к его подключению.

Обратите внимание, если для замены уже имеющегося стеклоподъемника используется точно такой же аналог, тогда проводка просто подключается аналогично тому, как подключение было реализовано ранее.

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

Также необходимо, чтобы заранее были подготовлены  кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся.  Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

• отвертку «крест» и плоскую;
• кусачки и пассатижи;
• набор ключей;
• нож и протяжки;
• изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт.  Данные особенности следует учитывать и заранее приобретать все необходимые детали.

• Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

Затем снимается направляющая (трапеция) штатного механизма. Для этого окручивается нижняя гайка и две гайки посередине. После таких манипуляций направляющая освобождается и нужно открутить три гайки крепления стеклоподъемника в области ручки.

Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла.  Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

Теперь потребуется совместить крепления рычажной системы стеклоподъемника с креплением на стекле. Чтобы это сделать, потребуется подавать питание от АКБ на контакты моторчика стеклоподъемника.  Чтобы быстро перевести рычажную систему в удобное положение, достаточно подключить при помощи двойного провода механизм к АКБ.

Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте).  Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

Подключение стеклоподъемника

Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку  электростеклоподъемника ближе к сидению водителя,  чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

Главное, протянуть проводку из двери в стойку, а дальше из стойки под панель приборов.  Для протяжки в стойке имеются технологические отверстия. Проводка должна иметь сечение из расчета на мощность привода стеклоподъемника и нагрузки.

Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя.

Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

Само собой, это не правильно. По этой причине нужно отдельно проверять работу кнопок стеклоподъемников на всех дверях. Если все работает нормально, только после проверки можно врезать кнопки стеклоподъемника туда, куда планируется установка.

Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6. Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ.

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Рекомендуем также прочитать статью о том, как установить кнопку старт-стоп в автомобиле. Из этой статьи вы узнаете об особенностях выбора и установки кнопки запуска двигателя, а также что нужно учитывать при выборе и подключении кнопки «start-stop» двигателя автомобиля для реализации запуска двигателя с кнопки без ключа.

Затем нужно протянуть кабель через отверстие в двери и стойке.  При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д.

После подключения контактов к переключателю, для проверки следует подать питание  от АКБ,  включить габаритные огни.  Если все в  норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку,  короткую направляющую фиксируют  в нижнем отверстии.

Подведем итоги

Как видно, монтаж и подключение электростеклоподъемников, а также кнопки стеклоподъемников, решение установить является не самой простой процедурой, однако  вполне можно выполнить все работы своими руками в условиях обычного гаража.

Главное, правильно подобрать стеклоподъемник (при необходимости и доводчик стекол), а также заранее должна быть изучена схема стеклоподъемников, чтобы избежать ошибок при подключении.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в автомобиле. Из этой статьи вы узнаете о доступных способах подключения саба к магнитоле, а также на какие тонкости и нюансы следует обращать внимание.

Напоследок отметим, что на рынке существует большое количество различных механизмов стеклоподъемников, блоков, кнопок и т.д. На практике, рекомендуется покупать полные и готовые комплекты проверенных производителей, чем собирать стеклоподъемник из отдельных элементов.

Конечно, качественные комплектующие также встречаются в продаже отдельно. Однако такой вариант больше подходит для ремонта стеклоподъемников. Если же собирать весь комплект, может получиться  заметно дороже, чем  сразу приобрести готовое решение.

Схема Подключения Кнопки Стеклоподъемника — tokzamer.ru

Снимите панель, на которой находится кнопка стеклоподъемника.

Рекомендованные сообщения

Разновидности стеклоподъемников

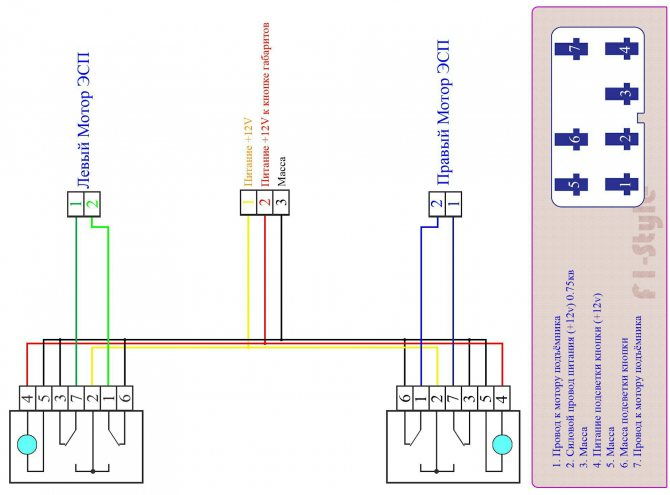

Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.

Черный от серого — к отверстию под номером 6. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.

Для одной двери вам нужна будет одна пара. Питание подсветки — от одной из штатных кнопок. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Следующая причина— износ пластиковых зубьев привода механизма. Сделав ремонт, повторите проверку окна, чтобы решить, разрешила ли вы проблему. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Демонтаж стандартного стеклоподъемника В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Сохранить в Альбом Провод выхода от доводчика на движок только один — это GREEN — и тут нельзя ставить реле так как нужно определять шум двигателя. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше. Если двигатель неисправен и вы не можете его успешно обслуживать, единственным ответом является замена.

Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.

Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Руководство по установке выключателя стеклоподъемника

— Garage Brisco

Примечание. Я буду добавлять больше изображений, но этого должно быть достаточно, чтобы вы могли приступить к установке.

Добро пожаловать! Установка переключателей стеклоподъемников очень, очень проста. Если вы заменили свою стереосистему, вы уже сделали гораздо больше, чем эта установка. Если вы сняли консоль по какой-либо причине, вы, вероятно, можете перейти к шагу 4.

Давайте углубимся.

NA Центральная консоль Miata

Поставьте автомобиль на нейтральную передачу, включите стояночный тормоз и снимите ручку переключения передач.

На изображении выше показано расположение пяти винтов, которые необходимо открутить, чтобы снять консоль. Ваши OEM-переключатели стеклоподъемников и подсветка пепельницы все еще подключены, поэтому не тяните слишком далеко, когда выдергиваете консоль.

ОЕМ-переключатели крепятся двумя или тремя винтами. В моей Miata не было электрических стеклоподъемников. Мне пришлось установить их, чтобы разработать этот продукт. В заготовке, которая шла с моей машиной, их было всего два, но похоже, что консоль была рассчитана на третий винт штатных стеклоподъемников.

Я не уверен, что этот шаг действительно необходим, но вы должны сделать это на тот случай, если что-то изменится во время транспортировки. После того, как они установлены, они не должны перемещаться.

Убедитесь, что кнопки не повернулись во время транспортировки, выровняйте кнопки и при необходимости затяните гайки для каждой из них.

Проверьте провода, идущие к реле, чтобы убедиться, что они не отсоединились во время транспортировки. Это сильно маловероятно , и этого не произойдет после их установки, но вы должны проверить, чтобы все провода были вставлены до упора.

Здесь вы увидите, насколько плотно сидят эти кнопки. Вы, вероятно, обнаружите, что вы можете заставить кнопки сидеть почти там, где они должны быть, но вам нужно нажать на них, пока они не защелкнутся, прежде чем вы сможете их закрутить. Подгонка настолько правильная в моей Miata, что я мог бы управлять ими. без винтов. Вы не должны этого делать. Как только они будут на месте, закрутите их теми же винтами, которые вы выкрутили из переключателей OEM.

Некоторые люди пребывают в блаженном неведении о том, что их Miata оснащена системой безопасности, которая давно ушла в прошлое, как динозавры. Маленькая лампочка t10 освещает пепельницу/подстаканник. Видимо, было принято помогать курильщикам сжечь пепел в нужном месте и не сжечь свои машины дотла. Если у вас нет пепельницы, лампочка не очень заметна и, вероятно, перегорела много лет назад.

Мой электрический стеклоподъемник отключается от этой маленькой вилки для питания схемы освещения, поэтому я бесплатно предоставляю светодиод t10 взамен вашей лампы накаливания. Если вы не используете подсветку пепельницы, вам также не нужно использовать светодиод. Переключатели будут работать без него. Однако, если вы используете подсветку пепельницы, вам следует заменить лампочку на ту, которую я предоставил.

Отвинтите патрон лампы. Снимите старую лампочку. Вставьте новую лампочку. Временно снова подключите разъем освещения пепельницы. Прежде чем вкрутить его обратно, включите внутреннее освещение, чтобы убедиться, что оно горит. Эти лампы являются направленными. Если он не загорается, выньте лампочку, поверните ее на 180 градусов и вставьте обратно. Теперь она должна загореться. Отсоедините разъем подсветки пепельницы. Вкрутите патрон лампы обратно.

Это так же прямолинейно, как и должно быть.

Вероятно, это шаг, для иллюстрации которого больше всего нужны иллюстрации. Проводов гораздо больше, чем штатных выключателей. У вас есть один несвязанный набор проводов для освещения и два связанных провода, которые подключаются к штатному разъему стеклоподъемника.

Начните с проводов освещения. Потяните провода и разъем, идущие от подсветки пепельницы, вниз в сторону области подстаканника/пепельницы. Подключите соответствующий разъем от переключателей стеклоподъемников и проложите другие провода к передней части консоли. Обязательно проведите их под маленькими выступами рядом с переключателем.

Затем проложите два пучка проводов с той же стороны, что и провода освещения, и спрячьте их под те же выступы.

Прокладка проводов

Подключите разъемы. Вставьте консоль обратно. Наслаждайтесь!

Если у вас есть какие-либо вопросы по установке, оставьте комментарий или отправьте мне сообщение в Instagram, и я отвечу, как только смогу.

Еще раз спасибо за покупку переключателей стеклоподъемников. Я очень ценю это!!



Как заменить переключатель электрического стеклоподъемника

Как заменить переключатель стеклоподъемника | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость ремонта выключателя электрического стеклоподъемника

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Современные автомобили оснащены электрическими стеклоподъемниками. Некоторые автомобили по-прежнему могут иметь механические стеклоподъемники. По большей части переключатели стеклоподъемников используются для управления стеклоподъемниками на стандартных автомобилях эконом-класса. В роскошных автомобилях появился новый бесконтактный переключатель стеклоподъемников с голосовым управлением.

Выключатель стеклоподъемника на двери водителя включает все стеклоподъемники автомобиля. Существует также выключатель отключения или переключатель блокировки окон, который позволяет только двери водителя активировать другие окна. Это хорошая идея для маленьких детей или животных, которые могут случайно выпасть из движущегося автомобиля.

Выключатель стеклоподъемника на двери водителя обычно совмещен с дверными замками. Это называется панелью переключателей или кластерной панелью. Некоторые панели переключателей имеют съемные оконные переключатели, а другие панели переключателей представляют собой цельную часть. Для дверей переднего пассажира и дверей заднего пассажира имеется только переключатель стеклоподъемника, а не панель переключателей.

Выключатель — это выключатель питания пассажирских дверей. Общие признаки неисправности переключателя стеклоподъемников включают в себя неработающие или неработающие окна, а также стеклоподъемники, которые работают только от главного переключателя. Если переключатель не работает, компьютер определяет эту ситуацию и отображает индикатор двигателя вместе со встроенным кодом. Некоторые распространенные световые коды двигателя, связанные с переключателем стеклоподъемника:

B1402, B1403

Часть 1 из 4: Проверка состояния переключателя стеклоподъемника

Шаг 1: Найдите дверь с поврежденным или неисправным переключателем стеклоподъемника .

Визуально осмотрите переключатель на наличие внешних повреждений.

Осторожно нажмите на переключатель, чтобы увидеть, опустится ли окно. Аккуратно потяните переключатель, чтобы увидеть, поднимется ли окно.

• Примечание : В некоторых автомобилях стеклоподъемники работают только при ключе в замке зажигания и включенном тумблере или в положении аксессуаров.

Часть 2 из 4: Замена переключателя электрического стеклоподъемника

Необходимые материалы

• Торцевые ключи
• Крестовая отвертка
• Электрический очиститель
• Плоская отвертка
• Инструмент для открывания дверей Lisle
• Плоскогубцы с иглами
• Карманная плоская отвертка
• Трещотка с метрическими и стандартными головками
• Набор динамометрических насадок

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности

.

Шаг 2: Установите противооткатные колодки вокруг задних колес . Включите стояночный тормоз, чтобы заблокировать задние колеса от движения.

Шаг 3: Установите в прикуриватель переходник на девять вольт. Это будет держать ваш компьютер работает и поддерживает текущие настройки в автомобиле.

Если у вас нет 9-вольтового энергосберегающего устройства, ничего страшного.

Шаг 4: Откройте капот автомобиля, чтобы отсоединить батарея . Возьмите кабель заземления от отрицательной клеммы аккумулятора отключает питание стеклоподъемника переключатели.

Для автомобилей с выдвижным переключателем стеклоподъемника:

Шаг 5: Найдите дверь с неисправным переключателем стеклоподъемника . Используя плоскую отвертку, слегка приподнимите все вокруг основания коммутатора или кластера.

Выдвиньте основание или группу переключателей и снимите жгут проводов с переключателя.

Шаг 6: Подденьте фиксирующие выступы . Используя маленькую карманную отвертку с плоским наконечником, слегка подденьте фиксирующие выступы на переключателе стеклоподъемников.

Вытащите коммутатор из базы или кластера. Возможно, вам придется использовать плоскогубцы, чтобы вытащить переключатель.

Шаг 7: Возьмите электрический очиститель и очистите жгут проводов . Это удаляет любую влагу и мусор, чтобы создать полное соединение.

Шаг 8: Вставьте новый переключатель электрического стеклоподъемника в блок дверных замков . Убедитесь, что фиксирующие выступы защелкиваются на переключателе электрического стеклоподъемника, удерживая его в безопасности.

Шаг 9. Подсоедините жгут проводов к основанию или комбинации стеклоподъемников . Защелкните основание или группу стеклоподъемников в дверной панели.

Возможно, вам понадобится карманная плоская отвертка, чтобы защелки защелки вошли в дверную панель.

Для автомобилей с установленным на панели переключателем стеклоподъемников конца 80-х, 90-х и современных автомобилей:

Шаг 10: Найдите дверь с неисправным переключателем стеклоподъемника .

Шаг 11: Снимите внутреннюю ручку двери . Для этого подденьте чашеобразную пластиковую накладку из-под ручки двери.

Этот компонент отделен от пластикового обода вокруг ручки. На переднем крае чашеобразной крышки имеется зазор, поэтому можно вставить плоскую отвертку. Снимите крышку, под ней находится винт с крестообразным шлицем, который необходимо выкрутить. После этого можно снять пластиковый ободок вокруг ручки.

Шаг 12: Снимите панель с внутренней стороны двери . Аккуратно отодвиньте панель от двери по кругу.

Здесь поможет плоская отвертка или инструмент для открывания дверцы (предпочтительно), но будьте осторожны, чтобы не повредить окрашенную дверцу вокруг панели. Как только все зажимы ослабнут, возьмите панель сверху и снизу и слегка отогните ее от двери.

Поднимите всю панель прямо вверх, чтобы освободить ее от защелки за дверной ручкой. При этом выпадет большая винтовая пружина. Эта весна сидит за оконной моталкой ручку, и ее довольно сложно вернуть на место при переустановке панели.

• Примечание : Некоторые автомобили могут иметь болты или винты с затяжкой, которые удерживают панель. крепится к двери. Кроме того, вам может понадобиться отсоединить трос дверной защелки, чтобы снять дверную панель. Динамик может потребоваться снять с дверной панели, если он установлен снаружи.

Шаг 13: Подденьте фиксаторы . Используя маленькую карманную отвертку с плоским наконечником, слегка подденьте фиксирующие выступы на переключателе стеклоподъемников.

Вытащите коммутатор из базы или кластера. Возможно, вам придется использовать плоскогубцы, чтобы вытащить переключатель.

Шаг 14: Возьмите электрический очиститель и очистите жгут проводов . Это удаляет любую влагу и мусор, чтобы создать полное соединение.

Шаг 15. Вставьте новый переключатель стеклоподъемника в блок дверных замков . Убедитесь, что фиксирующие выступы защелкнулись на переключателе электрического стеклоподъемника, который удерживает его.

Шаг 16: Подсоедините жгут проводов к основанию или комбинации стеклоподъемников .

Шаг 17: Установите панель двери на дверь . Сдвиньте дверную панель вниз и по направлению к передней части автомобиля, чтобы убедиться, что дверная ручка находится на месте.

Вставьте все дверные защелки в дверь, чтобы зафиксировать дверную панель.

Если вы удалили болты или винты из дверной панели, обязательно установите их на место. Кроме того, если вы отсоединили трос дверной защелки, чтобы снять дверную панель, убедитесь, что вы снова подсоединили тросик дверной защелки. Наконец, если вам пришлось снять динамик с дверной панели, обязательно переустановите динамик.

Шаг 18: Установите внутреннюю ручку двери . Установите винты, чтобы закрепить дверную ручку на панель двери.

Установите крышку винта на место.

Шаг 19: Откройте капот автомобиля, если он еще не открыт

. Снова подключите кабель заземления к отрицательному полюсу аккумулятора.

Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 20: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

• Примечание : Если у вас не было девятивольтового энергосберегающего устройства, вам придется сбросить все настройки вашего автомобиля, такие как радио, сиденья с электроприводом и зеркала с электроприводом.

Шаг 21: Снимите противооткатные колодки с автомобиля . Также почистите свои инструменты.

Часть 3 из 3: Проверка переключателя электрического стеклоподъемника

Шаг 1: Проверьте работу переключателя электрического стеклоподъемника . Поверните ключ в положение включения и нажмите на верхнюю часть переключателя.

Окно двери должно подниматься при открытой или закрытой двери. Нажмите на нижнюю сторону переключателя. Окно двери должно опускаться при открытой или закрытой двери.

Нажмите на выключатель, чтобы заблокировать пассажирские окна. Проверьте каждое окно, чтобы убедиться, что они заблокированы. Теперь нажмите на выключатель, чтобы разблокировать пассажирские окна. Проверьте каждое окно, чтобы убедиться, что они работают.

Если окно вашей двери не открывается после замены переключателя стеклоподъемника, то может быть дополнительная диагностика переключателя стеклоподъемника необходима сборка или возможная неисправность электронного компонента. Если вы не чувствуете себя уверенно, выполняя работу самостоятельно, попросите одного из сертифицированных технических специалистов YourMechanic выполнить замену.

---

Следующий шаг

Планирование ремонта переключателя стеклоподъемников

Самая популярная услуга, которую заказывают читатели этой статьи, — ремонт переключателя стеклоподъемников. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАН

---

переключатели

окна

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания подробнее

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Телефонный номер

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Excellent Rating

---

Rating Summary

SEE REVIEWS NEAR ME

Mazyar

8 years of experience

464 reviews

Request Mazyar

Mazyar

8 years of experience

Request Mazyar

by Nikki

Dodge Journey V6-3.6L — Замена переключателя стеклоподъемника (со стороны водителя спереди) — Литония, Джорджия

Мой опыт был отличным. Мазьяр прибыл по расписанию, он просмотрел вместе со мной заказ на работу и убедился, что все в порядке, его обслуживание было А1, он профессионал с дружелюбным отношением, через несколько часов он был готов, мы протестировали его, и я был счастлив, что моя машина была исправлена. . Он даже проверил мое масло и шины и подготовил предложение перед отъездом.

Кевин

24 года опыта

532 отзыва

Запрос Кевин

Кевин

24 года опыта

Запрос Кевин

Кевин

Jeep Grand Cherokee V6-3. 6L — Замена переключателя стеклоподъемника (со стороны водителя) — Атланта, Джорджия

Кевин проделал большую работу. Он был вежлив и быстро закончил работу. Я ценю быстрый поворот.

Joel

11 лет опыта

146 Обзоры

Запрос Joel

Joel

Фронт) — Льюисвилль, Техас

Джоэл снова великолепен! В первый раз, когда он вышел, он быстро понял, что не так с моим окном, которое не поднималось и не опускалось. Во второй раз он вернулся еще быстрее и заменил деталь примерно за 20 минут. Так удобно иметь возможность работать, а вместо этого к вам приедет механик. Очень дружелюбный приятный парень, который дал мне несколько отличных советов

Брайан

24 года опыта

200 отзывов

Запрос Брайан

Брайан

24 года опыта

Запрос Брайана

от Джеймса

Mercury Mountaineer V8-4.6L — Замена переключателя стеклоподъемника (со стороны водителя) — Уэйнсборо, Пенсильвания

Он изменил день и время, чтобы приспособиться к нашему графику работы. Он великолепен, мы использовали Брайана раньше. Очень представительный и эффективный

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить реле давления кондиционера

Реле давления кондиционера защищает систему кондиционирования воздуха от слишком высокого или низкого давления. Общие признаки отказа включают плохой компрессор или отсутствие переменного тока.

Как заменить выключатель звукового сигнала

Автомобильный звуковой сигнал работает через кнопку звукового сигнала. Неисправная кнопка может быть опасной и обычно должна быть заменена профессионалом.

Как заменить переключатель контроля тяги

Переключатель контроля тяги помогает контролировать колеса на различных поверхностях. Признаками неисправности являются индикатор Check Engine или сломанный переключатель.

Похожие вопросы

Будильник сработал в режиме паники

Похоже, самое время проверить руководство пользователя, чтобы узнать, упоминается ли это вообще. Если это сигнализация вторичного рынка, возможно, ее потребуется сбросить вручную с помощью определенной процедуры, характерной для конкретной модели….

Двигатель вентилятора не включается, и резистор вентилятора начинает дымить.

Причиной может быть заклинивший двигатель вентилятора. Если двигатель заклинило и потребляет слишком большой ток, это может повредить или сжечь резистор, а также другие электрические компоненты в системе отопления/кондиционирования воздуха. Имейте сертификат…

После замены стеклоподъемника в моем Ford Windstar 2002 года стекло поднимается криво.

Привет. Регулятор стеклоподъемника ослаблен или стекло снято с регулятора стеклоподъемника, из-за чего стекло поднимается криво.
